Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 981-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОПУСТИМЫЕ ПРЕДЕЛЫ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
Use of conventional touch voltage limits - Application guide
IEC/TS 61201:2007
Use of conventional touch voltage limits - Application guide
(IDT)
ГОСТ Р 55629-2013/IEC/TS 61201:2007
ОКС 13.260
29.020
91.140.50
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 981-ст.
4. Настоящий стандарт идентичен международному документу МЭК/ТУ 61201:2007 "Допустимые пределы напряжения прикосновения. Руководство по применению" (IEC/TS 61201:2007 "Use of conventional touch voltage limits. Application guide").
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт содержит рекомендации по применению допустимых значений напряжения прикосновения с учетом ограничений, установленных в международном документе МЭК/ТО 60479-5.
В настоящем стандарте приведены сведения о различных физиологических эффектах при прохождении тока через тело человека в зависимости от условий окружающей среды, условий прикосновения к опасным токоведущим частям и т.д.
В настоящем стандарте рассматривается синусоидальное напряжение переменного тока частотой 50/60 Гц и выпрямленного постоянного тока, не имеющего существенной переменной составляющей.
Установленные допустимые значения напряжения прикосновения предназначены для использования техническими комитетами по стандартизации в подготовке стандартов в соответствии с принципами, изложенными в Руководстве 104 МЭК и Руководстве 51 ИСО/МЭК.
Настоящий стандарт не предназначен для использования органами по сертификации или изготовителями оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные документы:
МЭК/ТУ 60479-1:2005 Воздействие тока на людей и домашних животных - Часть 1: Общие аспекты
IEC/TS 60479-1:2005 Effects of current on human beings and livestock - Part 1: General aspects
МЭК/ТУ 60479-2:2007 Воздействие тока на людей. Часть 2: Специальные аспекты
IEC/TS 60479-2:2007 Effects of current on human beings and livestock - Part 2: Special aspects
МЭК/ТО 60479-5 Воздействие тока на людей и домашних животных - Часть 5: Пороговые значения напряжения прикосновения для психологических воздействий
IEC/TR 60479-5:2007 Effects of current on human beings and livestock - Part 5: Touch voltage threshold values for physiological effects
МЭК Руководство 104:1997 Подготовка публикаций по безопасности и использование основополагающих и групповых публикаций по безопасности
IEC Guide 104 (1997) The preparation of safety standards and the use of basic safety publications and group safety publications
ИСО/МЭК Руководство 51:1999 Руководство по включению вопросов безопасности в стандарты
ISO/IEC Guide 51 (1999/11) Guidelines for the inclusion of safety aspects in standards.
3. Рекомендации по применению настоящего стандарта
Технические комитеты по стандартизации могут использовать допустимые значения напряжения прикосновения в сочетании с соответствующими факторами риска, чтобы установить собственные ограничения напряжения в стандартах на изделия. К факторам риска можно отнести такие, как вероятность отказов, вероятность контакта с токоведущими или поврежденными частями, соотношением между напряжением прикосновения и напряжением при повреждении и т.д.
Технические комитеты по стандартизации конкретных видов изделий должны выполнить оценку степени риска для своих изделий, основанных на информации, приведенной в настоящем стандарте. Например, технические комитеты могут определить максимум площади прикосновения, а если площади прикосновения неизвестны, должны использоваться максимальные значения.
4. Условия и значения минимальных норм
4.1. Физиологические эффекты прохождения тока через тело человека
Минимальные нормы для физиологических эффектов, связанных с прохождением электрического тока через тело человека, приведены в МЭК/ТУ 60479-1.
Настоящий стандарт описывает следующие физиологические эффекты при прохождении тока через тело человека:
- реакция испуга от удара током;
- сильная непроизвольная мускульная реакция (такая, как неспособность отпустить электрод для переменного тока);
- вентрикулярная фибрилляция сердца.
Другие физиологические эффекты, такие как пороговый ощутимый ток и пороговый неотпускающий ток, не рассматриваются в настоящем стандарте.
Для целей настоящего стандарта наибольший интерес представляют значения, соответствующие физиологическим эффектам, приведенным в МЭК/ТУ 60479-1, кривые a, b и c1.
4.2. Сопротивление тела человека
В соответствии с МЭК/ТУ 60479-1 допустимое напряжение прикосновения является функцией сопротивления тела человека. Значение сопротивления тела зависит от многих факторов. При выборе значения сопротивления тела человека следует принимать во внимание следующие факторы:
- тип источника энергии (переменный или постоянный ток);
- значение напряжения прикосновения;
- путь тока через тело (от руки к руке, или от двух рук к двум ступням ног, или от одной руки к телу);
Примечание. Пути тока через тело человека и сопротивление приведены в приложении A МЭК/ТО 60479-5. Минимальные значения напряжения прикосновения, определенные для пути тока "обе руки к ступне", как правило, считаются более жесткими по сравнению с путем тока "от двух рук к двум ступням".
- область контакта с кожей;
- состояние кожи в области контакта (влажная соленая, влажная, сухая).
5. Минимальные нормы напряжения прикосновения и ограничения
5.1. Минимальная норма напряжения прикосновения как функция площади контакта
На рисунках 1 - 6 приведено соотношение между допустимым напряжением прикосновения и площадью контакта. Предполагается, что пунктирные кривые, построенные рядом с основными графиками, нанесенными на логарифмическую шкалу, лучше представляются кривыми, находящимися между расчетными и реальными значениями на двойной логарифмической шкале.

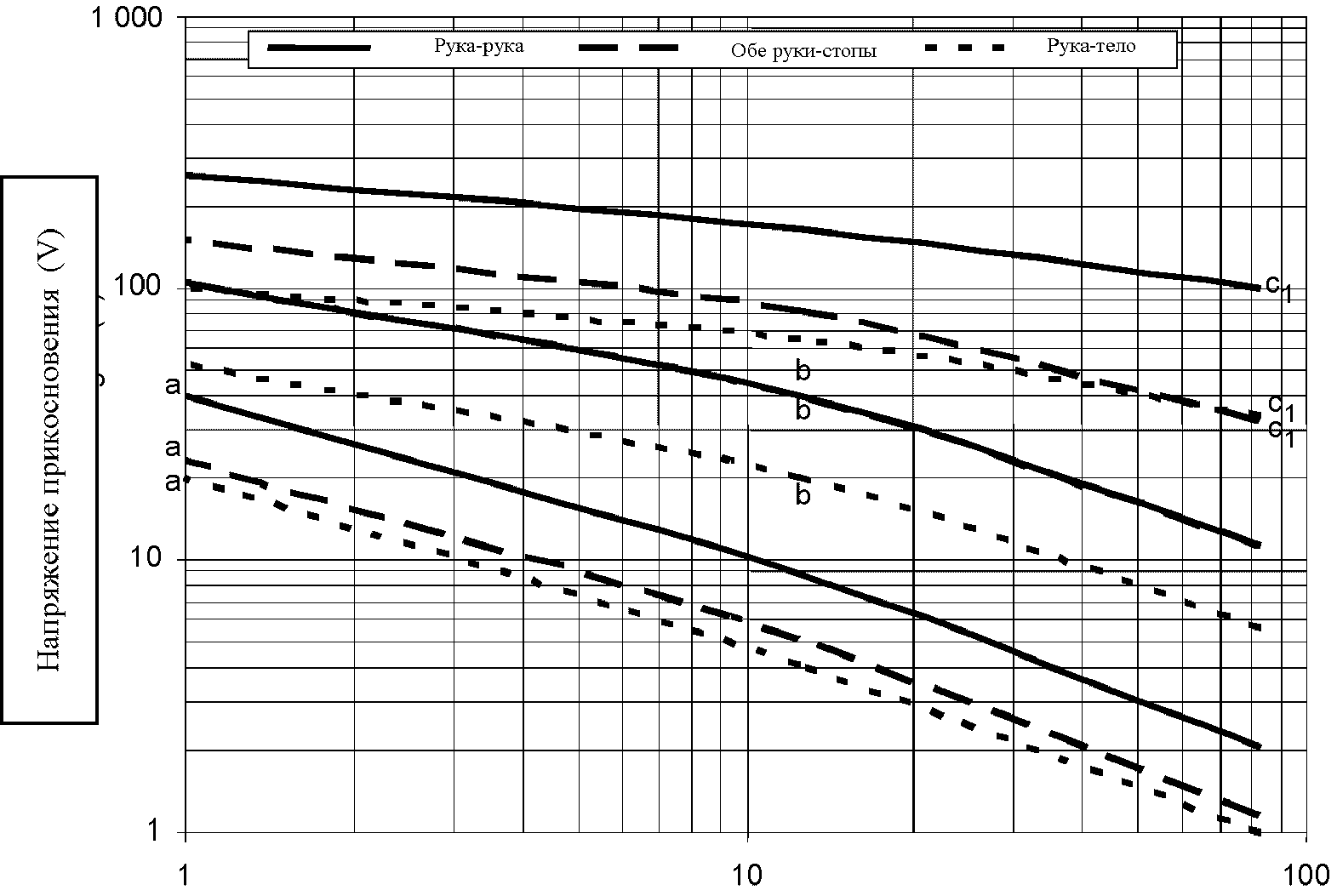

Рисунок 1. Минимум напряжения прикосновения
при переменном токе и сухих средах для тока, вызывающего
реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)

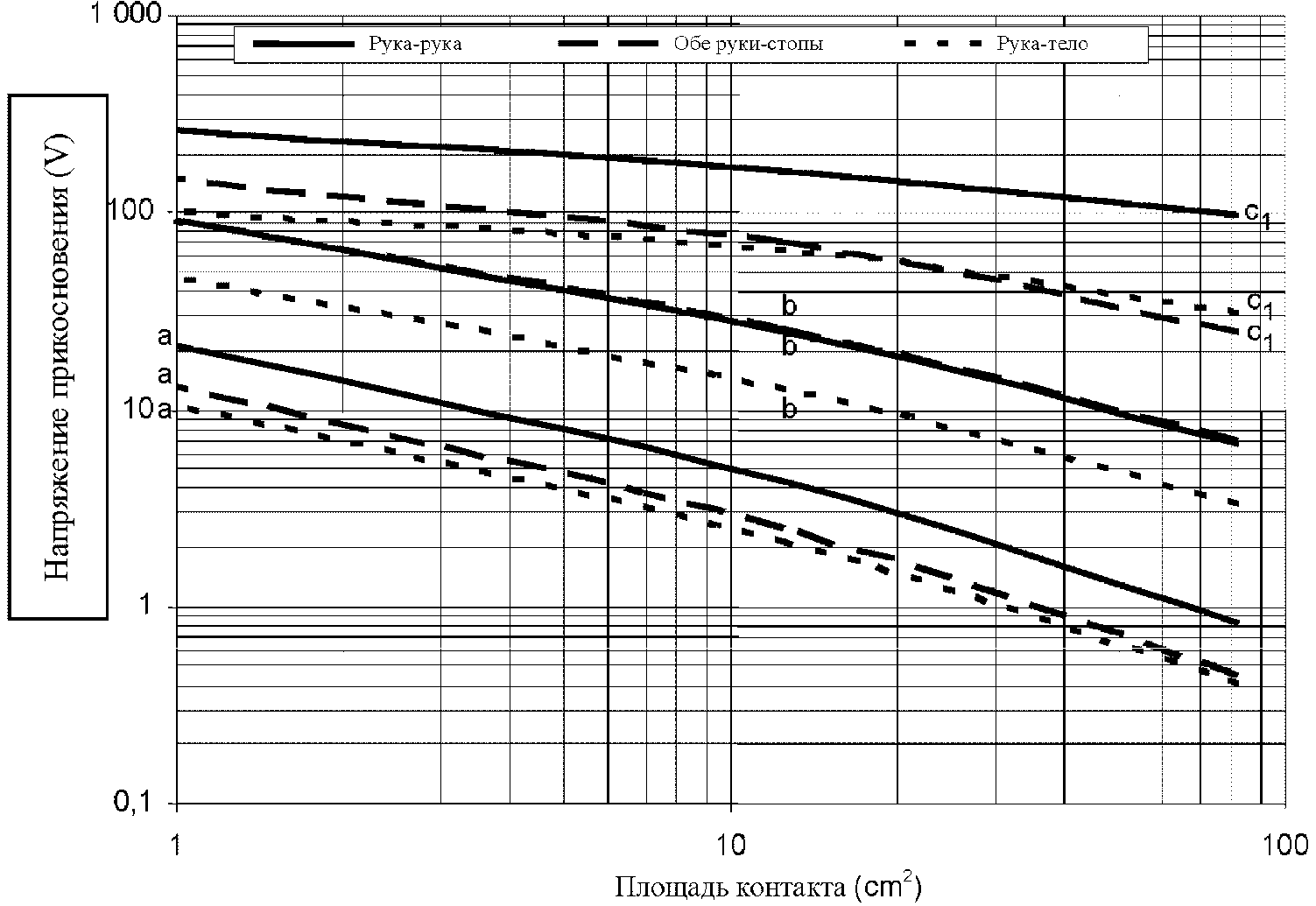

Рисунок 2. Минимум напряжения прикосновения
при переменном токе и влажных средах для тока, вызывающего
реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
Рисунок 3. Минимум напряжения прикосновения при переменном
токе и влажных, соленых (морских) средах для тока,
вызывающего реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
ИС NORMPROD: примечание.
Нумерация рисунков дана в соответствии с официальным текстом документа.
Рисунок 6. Минимум напряжения прикосновения при постоянном
токе и влажных, соленых (морских) средах для тока,
вызывающего реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
Эти допустимые значения предназначаются для определения зависимости физиологического эффекта от площади контакта, который может быть использован в изделиях в качестве основного параметра для ограничения влияния напряжения прикосновения. Следует отметить, что на площадь контакта может влиять контакт с другими токопроводящими частями, такими как инструменты или присоединенное оборудование.
Примечание 1. В таблицах 1 и 2 приведены максимальные площади контакта для стандартных значений напряжения прикосновения.
Примечание 2. Полное описание кривых "a", "b", и "c1" приведено в таблице 11 МЭК/ТУ 60479-1 для переменного тока и в таблице 13 МЭК/ТУ 60479-1 для постоянного тока.
Таблица 1
Примеры максимальных площадей контакта, соответствующих
напряжению прикосновения переменного тока
Напряжение прикосновения переменного тока, В
Влажность, условия
Путь прохождения тока через тело <***>
Максимальная площадь контакта для порога напряжения прикосновения <*> для реакции электрошока <**>, см2
Максимальная площадь контакта для порога напряжения прикосновения <*> для мускульной реакции <**>, см2
Максимальная площадь контакта для порога напряжения прикосновения <*> для вентрикулярной фибрилляции <**>, см2
15
Влажный
Рука - рука
1
26
> 100
Обе руки - стопы
< 1
26
> 100
Рука - тело
< 1
9
> 100
15
Морской - влажный
Рука - рука
< 1
3
> 100
Обе руки - стопы
< 1
3
> 100
Рука - тело
< 1
< 1
> 100
16
Влажный
Рука - рука
< 2
25
> 100
Обе руки - стопы
< 1
25
> 100
Рука - тело
< 1
8
> 100
25
Влажный
Рука - рука
< 1
12
> 100
Обе руки - стопы
< 1
12
80
Рука - тело
< 1
3
> 100
25
Морской - влажный
Рука - рука
< 1
1
> 100
Обе руки - стопы
< 1
1
40
Рука - тело
< 1
< 1
100
30
Сухой
Рука - рука
1
20
> 100
Обе руки - стопы
< 1
20
90
Рука - тело
< 1
4
> 100
33
Влажный
Рука - рука
< 1
7
> 100
Обе руки - стопы
< 1
7
45
Рука - тело
< 1
< 2
60
33
Сухой
Рука - рука
< 2
16
> 100
Обе руки - стопы
1
16
80
Рука - тело
< 1
< 4
85
50
Сухой
Рука - рука
< 1
8
> 100
Обе руки - стопы
< 1
8
35
Рука - тело
< 1
1
30
55
Сухой
Рука - рука
< 1
6
> 100
Обе руки - стопы
< 1
6
30
Рука - тело
< 1
< 1
25
<*> Максимальная допустимая площадь контакта для каждого отдельного контакта с проводящими поверхностями. Для "рука - рука" - площадь каждой руки. Для "обе руки - ступни" - площадь каждой руки и каждой ноги. Для "рука - тело" - только площадь контакта руки. Контакт тела, как предполагается, является очень большим, независимым от контакта руки.
<**> В таблицах 1 и 2 ссылка делается на:
- ток реакции электрошока соответствует кривой "a" рисунков 20 и 22 МЭК/ТУ 60479-1;
- ток мускульной реакции соответствует кривой "b" рисунков 20 и 22 МЭК/ТУ 60479-1;
- ток вентрикулярной фибрилляции соответствует кривой "c1" рисунков 20 и 22 МЭК/ТУ 60479-1.
<***> Под телом понимается часть тела, находящаяся в контакте с сидением.
Таблица 2
Примеры максимальных площадей контакта, соответствующих
напряжению прикосновения постоянного тока
Напряжение прикосновения постоянного тока, В
Влажность, условия
Путь прохождения тока через тело
Максимальная площадь контакта для порога напряжения прикосновения <*> для реакции электрошока <*>, см2
Максимальная площадь контакта для порога напряжения прикосновения <*> для мускульной реакции <*>, см2
Максимальная площадь контакта для порога напряжения прикосновения <*> для вентрикулярной фибрилляции <**>, см2
30
Влажный
Рука - рука
3
80
> 100
Обе руки - стопы
1
30
> 100
Рука - тело
1
22
> 100
30
Морской - влажный
Рука - рука
< 1
40
> 100
Обе руки - стопы
< 1
6
> 100
Рука - тело
< 1
5
> 100
35
Влажный
Рука - рука
< 2
60
> 100
Обе руки - стопы
< 1
25
> 100
Рука - тело
< 1
18
> 100
60
Влажный
Рука - рука
1
25
> 100
Обе руки - стопы
< 1
9
> 100
Рука - тело
< 1
3
> 100
60
Морской - влажный
Рука - рука
< 1
5
> 100
Обе руки - стопы
< 1
1
> 100
Рука - тело
< 1
1
> 100
60
Сухой
Рука - рука
1
35
> 100
Обе руки - стопы
1
15
> 100
Рука - тело
< 1
3
> 100
70
Влажный
Рука - рука
< 1
19
90
Обе руки - стопы
< 1
6
> 100
Рука - тело
< 1
< 2
> 100
70
Сухой
Рука - рука
< 1
25
> 100
Обе руки - стопы
< 1
10
> 100
Рука - тело
< 1
< 1
> 100
120
Сухой
Рука - рука
< 1
2
> 100
Обе руки - стопы
< 1
1
20
Рука - тело
< 1
< 1
12
140
Сухой
Рука - рука
< 1
2
> 100
Обе руки - стопы
< 1
1
10
Рука - тело
< 1
< 1
8
<*> Максимальная допустимая площадь контакта для каждого отдельного контакта с проводящими поверхностями. Для "рука - рука" - площадь каждой руки. Для "обе руки - ступни" - площадь каждой руки и каждой ноги. Для "рука - тело" - только площадь контакта руки. Контакт тела, как предполагается, является очень большим, независимым от контакта руки.
<**> В таблицах 1 и 2 ссылка делается на:
- ток реакции электрошока соответствует кривой "a" рисунков 20 и 22 МЭК/ТУ 60479-1;
- ток мускульной реакции соответствует кривой "b" рисунков 20 и 22 МЭК/ТУ 60479-1;
- ток вентрикулярной фибрилляции соответствует кривой "c1" рисунков 20 и 22 МЭК/ТУ 60479-1.
5.2. Стандартные значения допустимых напряжений прикосновения
Стандартные значения допустимых напряжений прикосновения, основанные на минимальных нормах напряжения прикосновения, являются общепринятыми в практике и заимствованы из различных стандартов, например МЭК 61140 [1].
Следующие внешние факторы могут уменьшить риск поражения электрическим током:
- незначительная область контакта с частями, находящимися под напряжением (пальцем, а не полный контакт рукой),
- обеспечение дополнительного сопротивления тела человека (любая одежда),
- непроводящие поверхности, доступные прикосновению.
В таблицах 1 и 2 приведены максимальные площади контакта, соответствующие данному напряжению прикосновения, которые в свою очередь относятся к наиболее часто используемым значениям допустимых напряжений. Эти значения непосредственно следуют из рисунков 1 - 6. Например, во влажных условиях для пути тока от рук к стопам ног и допустимых значениях напряжения прикосновения для мускульной реакции 25 В переменного тока площадь контакта соответствует 12 см2 (см. рисунок 2 и таблицу 1).
Чтобы предотвратить вентрикулярную фибрилляцию сердца, площадь контакта не должна быть больше 80 см2.
При выборе допустимых напряжений прикосновения в соответствии с настоящим стандартом для снижения риска поражения электрическим током следует принять меры уменьшения максимально допустимой площади контакта.
6. Ограничения применимости норм
6.1. Зависимость допустимых значений напряжения прикосновения от частоты напряжения и тока
Настоящий стандарт не распространяется на более высокие частоты переменного напряжения, в том числе спектры различных частот и комбинации переменного и постоянного тока.
6.2. Нахождение тела человека в иной среде
Настоящий стандарт не устанавливает значения напряжения прикосновения для случая нахождения человека в иной среде, поскольку этот случай не рассматривается в МЭК/ТО 60479-5.
6.3. Применение в медицине
Настоящий стандарт не устанавливает значения напряжения прикосновения для применения в медицинских помещениях.
Приложение А
(справочное)
ДОПУСТИМЫЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ
ДЛЯ ЗАРЯЖЕННЫХ КОНДЕНСАТОРОВ
Допустимые значения напряжений прикосновения для заряженных конденсаторов приведены с запасом (консервативно) для площади контакта до 80 см2.
На рисунке А.1 приведены ограничения для напряжений на доступных прикосновению заряженных конденсаторах при различных значениях емкости. Нижние значения напряжений 1, 2, 3 и 4 представляют установившиеся значения допустимых напряжений, приведенных в таблице А.1.
Рисунок А.1. Параметры заряженных конденсаторов
Таблица А.1
Ограничения для установившегося значения напряжения
Влажность
Нет повреждения,
В (переменного тока)
Одиночное повреждение,
В (переменного тока)
Влажное состояние
16
33
35
70
Сухое состояние
33 <a>
55 <a>
70 <b>
140 <b>
<a> Для предела неотпускания при площади контакта меньше чем 1 см2 ограничения в 66 В и 80 В соответственно.
<b> Для зарядных устройств ограничения 75 В и 150 В.
Верхняя кривая применяется при условиях одиночного повреждения. Это следует из кривой "без фибрилляции" по МЭК/ТУ 60479-2, которая описывается уравнением:
C = 13,38 x 106 x U-1,354nF.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица А.2, а не таблица 2.
Кривая для порога болевого ощущения представляется таблицей 2. Технические комитеты могут по желанию использовать другие предельные значения в зависимости от расположения аппаратов, вероятности контакта и других условий.
Таблица А.2
Предельные допустимые значения емкостей
(порог болевого ощущения)
U
B
C
U
kB
C
nF
70
42,4
1
8,0
78
10,0
2
4,0
80
3,8
5
1,6
90
1,2
10
0,8
100
0,58
20
0,4
150
0,17
40
0,2
200
0,091
60
0,133
250
0,061
300
0,041
400
0,028
500
0,018
700
0,012
Библиография
[1] МЭК 61140 (2009) Защита от поражения электрическим током. - Общие аспекты, связанные с электроустановками и электрооборудованием


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/38/gost_87466.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
