Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте /template/go.php?url=https://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен Подкомитетом SC4 "Производственные данные" Технического комитета ISO/TS 184 "Системы автоматизации производства и их интеграция".

Настоящий стандарт определяет прикладной модуль для представления внешней среды, в которой изделие может функционировать или обслуживаться. Внешняя среда изделия определена с помощью набора характеристик, таких как состояния, свойства, расположение, доступные ресурсы, влияющих на эксплуатационные качества, развертывание, функционирование и обслуживание изделия.

Третье издание ISO/TS 10303-1400, соответствующее настоящему стандарту, включает в себя изменения, приведенные в приложении F.

В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.

В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.

Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Определение внешней среды изделия".

Требования настоящего стандарта распространяются на идентификацию и определение внешней среды, в которой изделие размещается, функционирует и обслуживается.

Требования настоящего стандарта не распространяются на процесс, с помощью которого определена внешняя среда.

В настоящем стандарте использованы нормативные ссылки на следующие документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных - последнее издание (включая все изменения):

ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)

ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)

ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий)

ISO/TS 10303-1017, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия)

ISO/TS 10303-1018, Industrial automation systems and integration - Product data representation and exchange - Part 1018: Application module: Product version (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1018. Прикладной модуль. Версия изделия)

ISO/TS 10303-1019, Industrial automation systems and integration - Product data representation and exchange - Part 1019: Application module: Product view definition (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1019. Прикладной модуль. Определение представления изделия)

ISO/TS 10303-1021, Industrial automation systems and integration - Product data representation and exchange - Part 1021: Application module: Identification assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1021. Прикладной модуль. Назначение идентифицирующего кода)

ISO/TS 10303-1030, Industrial automation systems and integration - Product data representation and exchange - Part 1030: Application module: Property assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1030. Прикладной модуль. Задание характеристики)

ISO/TS 10303-1041, Industrial automation systems and integration - Product data representation and exchange - Part 1041: Application module: Product view definition relationship (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1041. Прикладной модуль. Взаимосвязь между определениями представлений изделия)

ISO/TS 10303-1114, Industrial automation systems and integration - Product data representation and exchange - Part 1114: Application module: Classification assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1114. Прикладной модуль. Задание классификации)

ISO/TS 10303-1268, Industrial automation systems and integration - Product data representation and exchange - Part 1268: Application module: Resource item (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1268. Прикладной модуль. Элемент ресурса)

ISO/TS 10303-1278, Industrial automation systems and integration - Product data representation and exchange - Part 1278: Application module: Product group (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1278. Прикладной модуль. Группа изделий)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладная интерпретированная конструкция (application interpreted construct);

- прикладной модуль (application module);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data);

- интерпретированная модель модуля (module interpreted model).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса (uniform resource locator).

В данном разделе определены информационные требования к прикладному модулю "Определение внешней среды изделия", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она устанавливает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

Информационным требованиям, определенным в данном разделе, должны соответствовать реализации, использующие язык EXPRESS, определенный в ИСО 10303-11. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Product_environment_definition_arm.

EXPRESS-спецификация:

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих документах комплекса ИСО 10303:

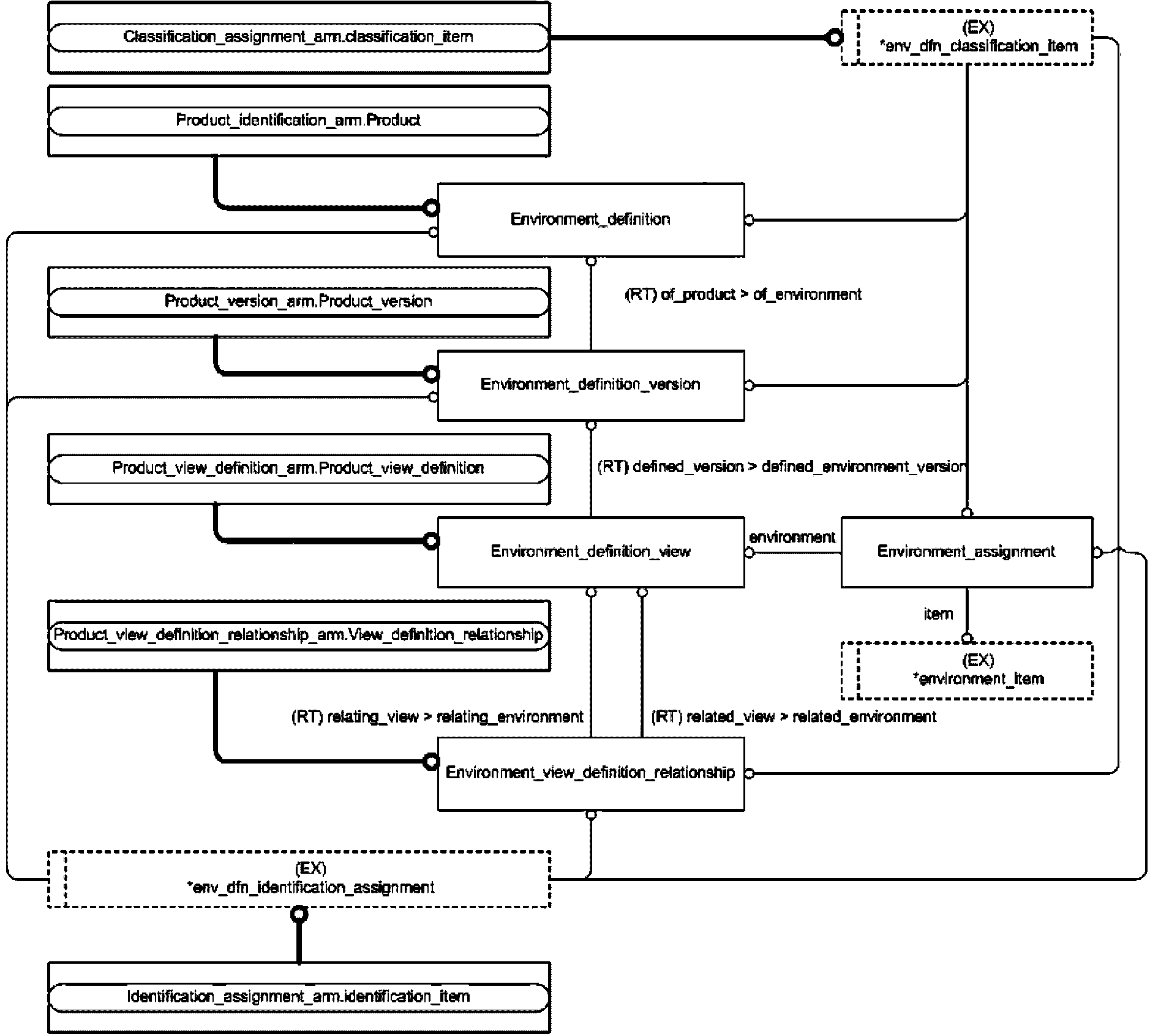

2 Графическое представление схемы Product_environment_definition_arm приведено в приложении C, рисунки C.1 и C.2.

В данном подразделе определены типы данных ПЭМ прикладного модуля "Определение внешней среды изделия".

Тип данных env_dfn_classification_item является расширением типа данных classification_item. В его список альтернативных типов данных добавлены объектные типы данных Environment_assignment, Environment_definition, Environment_definition_version и Environment_view_definition_relationship.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

Тип данных env_dfn_identification_item является расширением типа данных identification_item. В его список альтернативных типов данных добавлены объектные типы данных Environment_assignment, Environment_definition, Environment_definition_version и Environment_view_definition_relationship.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

Тип данных environment_item является наращиваемым списком альтернативных типов данных. Дополнительные альтернативные типы данных определяют в выбираемых типах данных, расширяющих тип данных environment_item.

EXPRESS-спецификация:

Примечание - Данный пустой наращиваемый список выбора должен быть наполнен в других прикладных модулях для того, чтобы объекты, ссылающиеся на тип данных environment_item, имели по крайней мере одну допустимую реализацию.

В данном подразделе определены объекты ПЭМ прикладного модуля "Определение внешней среды изделия". Объект ПЭМ является простейшим неделимым элементом с характеризующими его атрибутами и представляет собой уникальное понятие прикладной области.

Объект Environment_assignment представляет задание для изделия внешней среды, в которой оно функционирует или обслуживается.

EXPRESS-спецификация:

Определения атрибутов

environment - объект Environment_definition_view, описывающий внешнюю среду, в которой изделие функционирует или обслуживается;

item - изделие, которое планируется к использованию или уже функционирует в данной внешней среде.

Объект Environment_definition является подтипом объекта Product, который используется для идентификации определения типичной внешней среды, в которой изделие в прошлом, настоящем или будущем размещается, функционирует или обслуживается.

EXPRESS-спецификация:

Объект Environment_definition_version является подтипом объекта Product_version, который идентифицирует конкретную версию объекта Environment_definition.

EXPRESS-спецификация:

Определение атрибута

of_environment - объект Environment_definition, для которого объект Environment_definition_version идентифицирует версию.

Объект Environment_definition_view является подтипом объекта Product_view_definition, который представляет версию определения внешней среды, соответствующую одной или нескольким предметным областям. Данное представление включает в себя характеристики, определяющие внешнюю среду.

Примечание - К характеристикам, определяющим внешнюю среду, относятся доступные ресурсы, места, в которых данное изделие должно функционировать, а также климатические условия, например температурный диапазон.

EXPRESS-спецификация:

Определение атрибута

defined_environment_version - объект Environment_definition_version, который определен с помощью объекта Environment_definition_view.

Объект Environment_view_definition_relationship является подтипом объекта View_definition_relationship, который представляет взаимосвязь между двумя объектами Environment_definition_view.

EXPRESS-спецификация:

Определения атрибутов

relating_environment - первый экземпляр объекта Environment_definition_view, являющийся элементом взаимосвязи;

related_environment - второй экземпляр объекта Environment_definition_view, являющийся элементом взаимосвязи. Если один элемент взаимосвязи зависит от другого, то данный атрибут должен представлять зависимый элемент.

В настоящем стандарте термин "прикладной элемент" обозначает любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, определяющая, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ определена в подпункте пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы, либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут <наименование атрибута>", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" в зависимости от рассматриваемого прикладного элемента содержит:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Если в секции "Элемент ИММ" содержатся ключевые слова PATH или IDENTICAL MAPPING, то данную секцию опускают.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[ ] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

( ) - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{ } - в фигурные скобки заключают фрагмент, ограничивающий ссылочный путь для обеспечения соответствия информационному требованию;

< > - в угловые скобки заключают один или более необходимых ссылочных путей;

| | - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка указывает на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка указывает на n-ный элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый или перечисляемый тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

!{ } - заключенный в фигурные скобки фрагмент обозначает отрицательное ограничение на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

Объект Classification_assignment определен в прикладном модуле "Задание классификации". Данная спецификация отображения расширяет отображение объекта Classification_assignment за счет включения утверждений, определенных в прикладном модуле "Определение внешней среды изделия".

5.1.1.1 Связь объекта Classification_assignment с объектом Environment_definition, представляющим атрибут items

5.1.1.2 Связь объекта Classification_assignment с объектом Environment_definition_version, представляющим атрибут items

5.1.1.3 Связь объекта Classification_assignment с объектом Environment_assignment, представляющим атрибут items

5.1.1.4 Связь объекта Classification_assignment с объектом Environment_view_definition_relationship, представляющим атрибут items

5.1.3.1 Связь объекта Environment_definition_view с объектом Environment_definition_version, представляющим атрибут defined_environment_version

5.1.4.1 Связь объекта Environment_definition_version с объектом Environment_definition, представляющим атрибут of_environment

5.1.5.1 Связь объекта Environment_assignment с объектом Environment_definition_view, представляющим атрибут environment

5.1.5.2 Связь объекта Environment_assignment с типом данных environment_item, представляющим атрибут item

5.1.6.1 Связь объекта Environment_view_definition_relationship с объектом Environment_definition_view, представляющим атрибут relating_environment

5.1.5.2 Связь объекта Environment_view_definition_relationship с объектом Environment_definition_view, представляющим атрибут related_environment

Объект Identification_assignment определен в прикладном модуле "Назначение идентифицирующего кода". Данная спецификация отображения расширяет отображение объекта Identification_assignment за счет включения утверждений, определенных в прикладном модуле "Определение внешней среды изделия".

5.1.7.1 Связь объекта Identification_assignment с объектом Environment_definition, представляющим атрибут items

5.1.7.2 Связь объекта Identification_assignment с объектом Environment_definition_version, представляющим атрибут items

5.1.7.3 Связь объекта Identification_assignment с объектом Environment_assignment, представляющим атрибут items

5.1.7.4 Связь объекта Identification_assignment с объектом Environment_view_definition_relationship, представляющим атрибут items

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель (ИММ) для прикладного модуля "Определение внешней среды изделия", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, должны быть учтены следующие ограничения:

- использование объекта, являющегося супертипом, не означает применения любой из его конкретизаций, если только данная конкретизация также не импортирована в схему ИММ;

- использование типа SELECT не означает применения любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих стандартах и документах комплекса ИСО 10303:

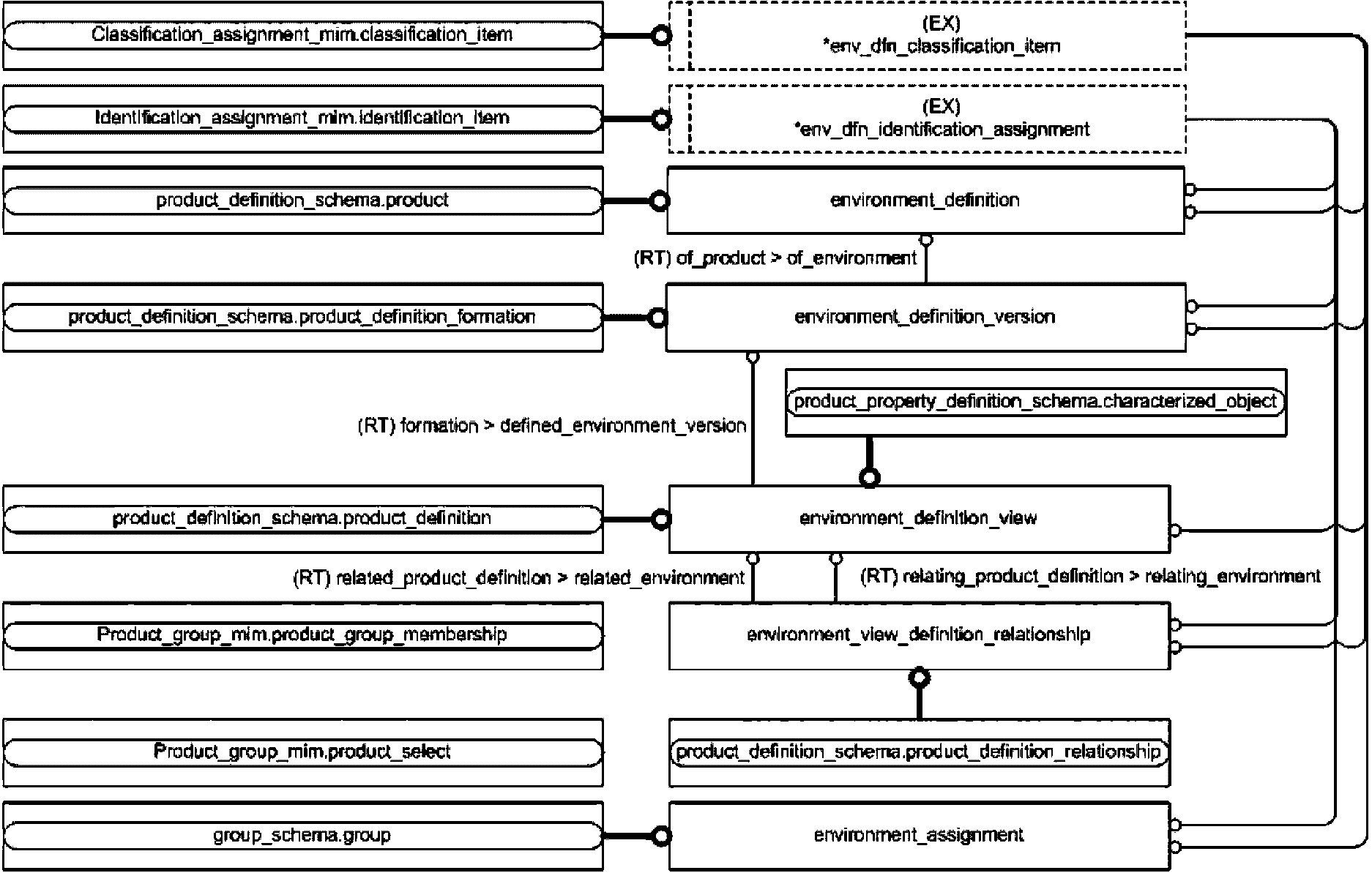

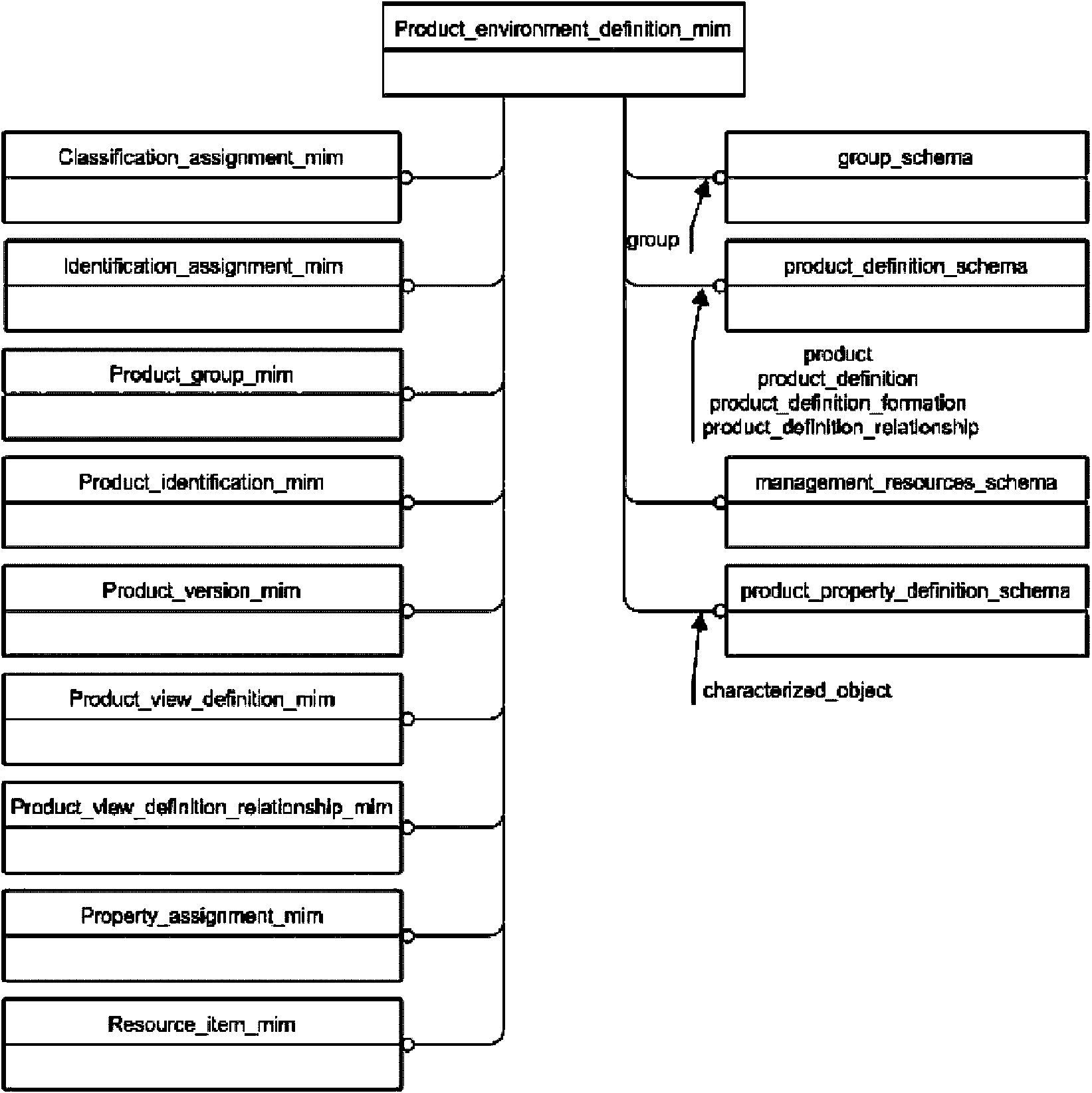

2 Графическое представление схемы Product_environment_definition_mim приведено в приложении D, рисунки D.1 и D.2.

В данном пункте определены типы данных ИММ для прикладного модуля "Определение внешней среды изделия".

5.2.1.1 Тип данных env_dfn_classification_item

Тип данных env_dfn_classification_item является расширением типа данных classification_item. В его список альтернативных типов данных добавлены типы данных environment_assignment, environment_definition, environment_definition_version, environment_definition_view и environment_view_definition_relationship.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

5.2.1.2 Тип данных env_dfn_identification_item

Тип данных env_dfn_identification_item является расширением типа данных identification_item. В его список альтернативных типов данных добавлены типы данных environment_assignment, environment_definition, environment_definition_version и environment_view_definition_relationship.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

В данном пункте определены объекты ИММ для прикладного модуля "Определение внешней среды изделия".

5.2.2.1 Объект environment_assignment

Объект environment_assignment является подтипом объекта group, который задает для изделия внешнюю среду, в которой оно функционирует или обслуживается.

EXPRESS-спецификация:

5.2.2.2 Объект environment_definition

Объект environment_definition является подтипом объекта product, который используется для идентификации определения типичной внешней среды, в которой изделие в прошлом, настоящем или будущем размещается, функционирует или обслуживается.

EXPRESS-спецификация:

5.2.2.3 Объект environment_definition_version

Объект environment_definition_version является подтипом объекта product_definition_formation, который идентифицирует конкретную версию объекта environment_definition.

EXPRESS-спецификация:

Определение атрибута

of_environment - объект environment_definition, для которого объект environment_definition_version идентифицирует версию.

5.2.2.4 Объект environment_definition_view

Объект environment_definition_view является подтипом объектов product_definition и characterized_object, который представляет версию определения внешней среды, соответствующую одной или нескольким предметным областям. Данное представление включает в себя характеристики, определяющие внешнюю среду.

EXPRESS-спецификация:

Определение атрибута

defined_environment_version - объект environment_definition_version, который определен с помощью объекта environment_definition_view.

5.2.2.5 Объект environment_view_definition_relationship

Объект environment_view_definition_relationship является подтипом объекта product_definition_relationship, который представляет взаимосвязь между двумя объектами environment_definition_view.

EXPRESS-спецификация:

Определения атрибутов

relating_environment - первый экземпляр объекта environment_definition_view, являющийся элементом взаимосвязи;

related_environment - второй экземпляр объекта environment_definition_view, являющийся элементом взаимосвязи. Если один элемент взаимосвязи зависит от другого, то данный атрибут должен представлять зависимый элемент.

Сокращенные наименования объектов, определенных в ИММ прикладного модуля "Определение внешней среды изделия", приведены в таблице A.1.

Наименования объектов, использованных в настоящем стандарте, определены в 5.2 и других стандартах и документах комплекса ИСО 10303, указанных в разделе 2.

Требования к использованию сокращенных наименований установлены в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Примечание - Наименования объектов на языке EXPRESS доступны в Интернете по адресу: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/.

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Product_environment_definition_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Product_environment_definition_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, определенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ПЭМ прикладного модуля "Определение внешней среды изделия":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Диаграммы на рисунках D.1 и D.2 получены из сокращенного листинга ИММ на языке EXPRESS, определенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ИММ прикладного модуля "Определение внешней среды изделия":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых представлены листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые приведены ссылки в настоящем стандарте. На этих же сайтах также представлены листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги приведены в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

- сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

- EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, следует обратиться в центральный секретариат ИСО или непосредственно в секретариат ISO TC 184/SC4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

Данное приложение содержит историю изменений, внесенных в ISO/TS 10303-1400.

Второе издание ISO/TS 10303-1400 включает приведенные ниже изменения к первому изданию.

Добавлены следующие объявления на языке EXPRESS:

- TYPE environment_item;

- ENTITY Environment_assignment.

Изменено следующее объявление на языке EXPRESS:

- TYPE env_dfn_identification_assignment.

Удалены следующие объявления на языке EXPRESS и спецификации интерфейса:

- USE_FROM Activity_arm;

- USE_FROM Activity_method_assignment_arm;

- USE_FROM Description_assignment_arm;

- USE_FROM Document_assignment_arm;

- USE_FROM Foundation_state_definition;

- USE_FROM Location_assignment_arm;

- USE_FROM Person_organization_assignment_arm;

- USE_FROM Product_concept_identification_arm;

- USE_FROM Product_group_arm;

- USE_FROM Property_assignment_arm;

- USE_FROM Resource_item_arm;

- USE_FROM State_observed_arm;

- TYPE end_dfn_activity_method_item;

- TYPE env_dfn_activity_item;

- TYPE env_dfn_description_item;

- TYPE env_dfn_documented_element_select;

- TYPE env_dfn_location_assignment_select;

- TYPE env_dfn_organization_or_person_in_organization_item;

- TYPE env_dfn_property_assignment_select;

- TYPE env_dfn_resource_assignment_item;

- TYPE env_dfn_state_definition_of_item;

- TYPE env_dfn_state_of_item;

- TYPE environment_product_item;

- ENTITY Environment_product_assignment.

Кроме того, внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы для обеспечения соответствия изменениям, внесенным в ПЭМ.

Третье издание ISO/TS 10303-1400, соответствующее настоящему стандарту, включает приведенные ниже изменения ко второму изданию.

Следующие объявления на языке EXPRESS были изменены в ПЭМ:

- ENTITY Environment_definition_version;

- ENTITY Environment_definition_view.

Кроме того, внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы для обеспечения соответствия изменениям, внесенным в ПЭМ.

--------------------------------

<1> Действует ГОСТ Р ИСО/ТС 10303-1021-2017 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1021. Прикладной модуль. Задание идентифицирующего кода".
