"ГОСТ Р 55241.3-2012/ISO/TR 9241-308:2008. Национальный стандарт Российской Федерации. Эргономика взаимодействия человек - система. Часть 308. Дисплеи с электронной эмиссией за счет поверхностной проводимости (SED)"
(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1330-ст)

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1330-ст

4 Настоящий стандарт идентичен международному документу ISO/TR 9241-308:2008 "Эргономика взаимодействия человек - система. Часть 308. Дисплеи с электронной эмиссией за счет поверхностной электропроводимости (SED)" [ISO/TR 9241-308:2008 "Ergonomics of human-system interactions - Part 308: Surface-conduction electron-emitter displays (SED)", IDT]

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Ноябрь 2018 г.

В настоящем стандарте приведены краткие сведения о технологии применения дисплеев с электронной эмиссией за счет поверхностной проводимости и дано руководство по оценке эргономических характеристик изделий, разработанных с использованием этой технологии. В стандарте ИСО 9241-307 [1], устанавливающем методы испытаний для анализа видеодисплеев, задач и сред, и других стандартах серии ИСО 9241-300 не рассмотрена технология применения дисплеев с электронной эмиссией за счет поверхностной проводимости.

По сравнению с другими устройствами отображения дисплеи с электронной эмиссией за счет поверхностной электропроводности имеют следующие преимущества в эргономике:

- изотропные свойства излучаемого света, как в устройствах на основе электронно-лучевой трубки (далее ЭЛТ-устройства);

- отсутствие искривления в отличие от ЭЛТ-устройств;

- малое время отклика, как в ЭЛТ-устройствах;

- однородность и резкий фокус на всем экране, как в жидкокристаллических и плазменных устройствах.

Недостатки дисплеев с электронной эмиссией за счет поверхностной электропроводности, известные в настоящее время, таковы:

- ограниченный размер дисплея, от 36 дюймов (с возможностью в будущем использовать технологию для более маленьких дисплеев);

- фиксированное разрешение в сравнении с ЭЛТ-устройствами.

В отношении требований по эргономике, установленных в стандарте ИСО 9241-303, и по сравнению, например, с ЭЛТ-устройствами других недостатков или вредного влияния на здоровье человека у дисплеев с электронной эмиссией за счет поверхностной электропроводности на момент публикации настоящего стандарта выявлено не было.

Международный документ, на основе которого подготовлен настоящий стандарт, разработан техническим комитетом ИСО/ТК 159 "Эргономика", подкомитетом ПК 4 "Эргономика взаимодействия "человек - система".

Обзор всех стандартов серии ИСО 9241 приведен в приложении A.

Настоящий стандарт устанавливает общие требования к дисплеям с электронной эмиссией за счет поверхностной проводимости.

В настоящем стандарте применен следующий термин с соответствующим определением:

2.1 дисплей с электронной эмиссией за счет поверхностной проводимости (SED) [surface conduction electron-emitter displays (SED)]: Визуальный эмиссионный дисплей прямого наблюдения.

Примечание - См. [2].

A_скан - амплитуда сканирующего сигнала;

A_сиг - амплитуда сигнала широтно-импульсной модуляции;

D_набл - проектное расстояние наблюдения;

d - расстояние между передней и задней панелями;

W_акт - размер дисплея по горизонтали (ширина активной области дисплея);

H_акт - размер дисплея по вертикали (высота активной области дисплея);

I_э - ток эмиссии;

V_а - напряжение на аноде;

V_з - задающее напряжение;

ЭЛТ - электронно-лучевая трубка;

ЖКД - жидкокристаллический дисплей;

ПД - плазменный дисплей;

ИЭПЭ - источник электронов с поверхностной электропроводностью.

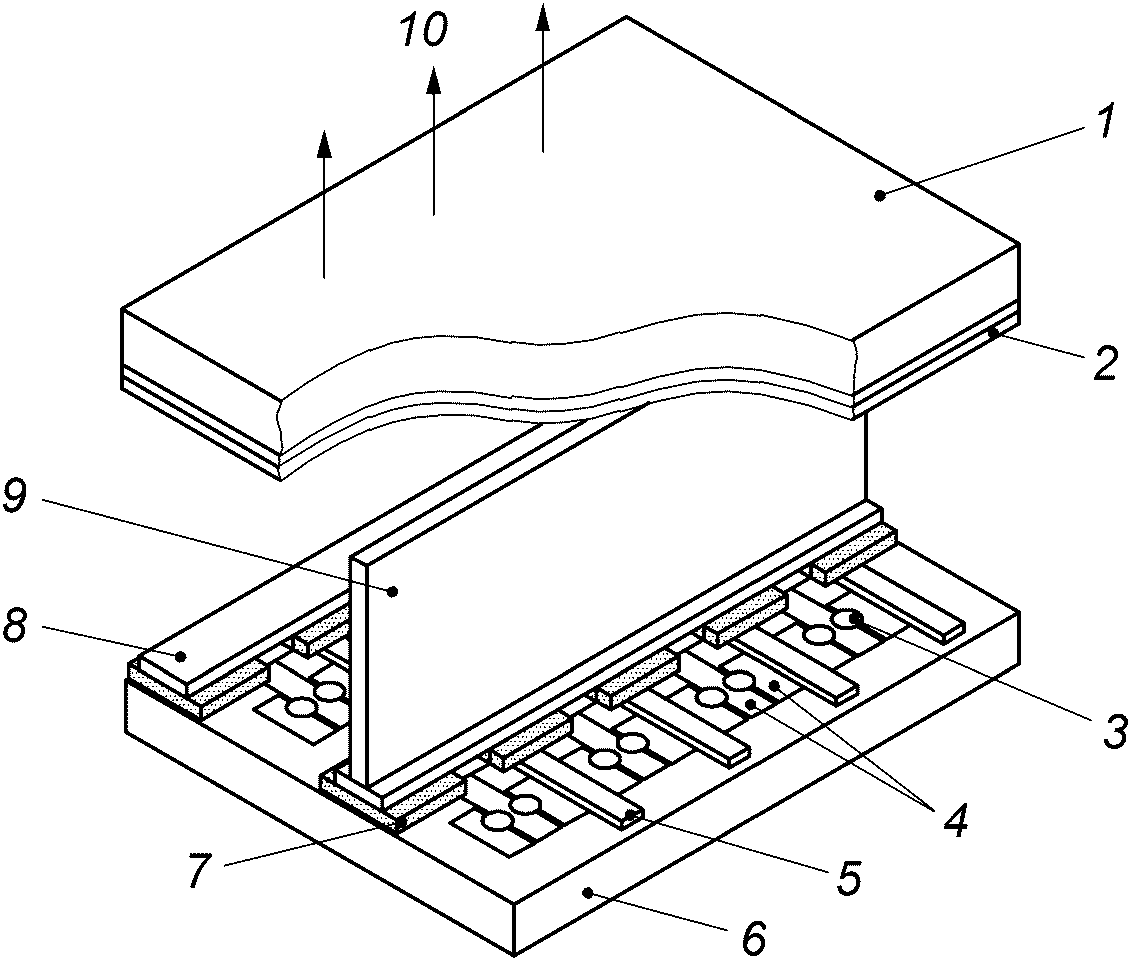

Панель SED имеет структуру, показанную на рисунке 1. Она состоит из трех основных частей: задней панели, передней панели и разделителей. В замкнутом пространстве между разделителями находится вакуум. Разделители размещаются на соответствующем расстоянии d между передней и задней панелями, точность этого расстояния не оказывает влияния на зрительную эргономику.

Электроны, вырабатываемые источником электронов с поверхностной электропроводностью (ИЭПЭ) с задающим напряжением V_з, приложенным между парой электродов, ускоряются под действием напряжения на аноде V_а. Свечение люминофора проходит через светофильтр. Обобщенный принцип действия панели показан на рисунке 2.

ИЭПЭ, пара электродов, сканирующий и сигнальный электроды размещаются в решетке на стеклянной подложке. Ток эмиссии ИЭПЭ управляется только задающим напряжением V_з при постоянном напряжении на аноде V_а. Схема действия диода ИЭПЭ требует только простой матричной структуры для эмиттерной решетки.

SED приводится в действие последовательным сканированием, как показано на рисунке 3.

Схема сканирования генерирует сигнал, амплитуда которого A_скан, и схема модуляции сигналом генерирует сигнал широтно-импульсной модуляции (амплитуда A_сиг), который синхронизирован со сканирующим сигналом.

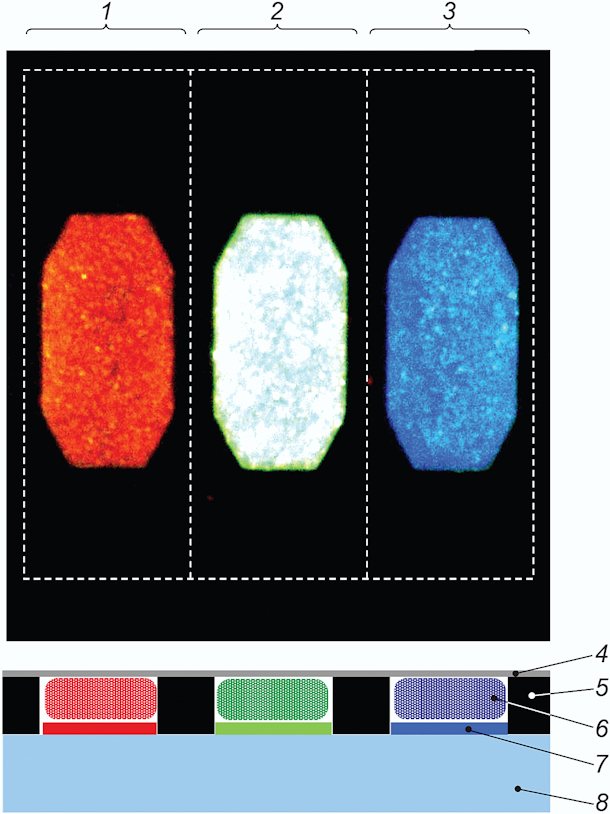

Передняя панель состоит из затемняющей решетки, светофильтра, люминофора и металлического (алюминиевого) слоя на задней поверхности. Люминофор P22 предназначен для выполнения цветового треугольника ЭЛТ. Светофильтр выполняет функцию снижения диффузного отражения и улучшения колориметрической чистоты с эффектом увеличения цветового охвата. Исходный шаблон затемняющей решетки, изображенный на рисунке 4, проектируется с точки зрения снижения диффузного отражения и соответствия форме электронного луча.

Типичные физические и конструктивные показатели для образца SED:

- шаг пикселя по горизонтали/вертикали - (Г) 0,615 мм x (В) 0,615 мм;

- число пикселей по горизонтали/вертикали - (Г) 1280 x 3 x (В) 768;

- размер дисплея по горизонтали, W_акт - 787,2 мм;

- размер дисплея по вертикали, H_акт - 472,3 мм;

- диагональ активной части экрана - 918 мм (36,1 дюйм);

- лицевая панель - стеклянная панель с антибликовым покрытием.

В таблице 1 представлены основные различия между SED и другими устройствами визуального отображения.

Типичные условия использования для SED-изделий показаны в таблице 2.

Настоящие рекомендации разработаны на основе оптических измерений, выполненных на SED-изделиях в аккредитованной оптической лаборатории.

a) Изотропность

Изотропность дисплеев установлена. Яркость, измеренная под углом, E, меньше или равна 40°, не отклоняется более чем на 12% от яркости, измеренной перпендикулярно. Поэтому SED имеет оптически изотропное поведение.

Как результат данных измерений методы оценки, установленные в соответствующей процедуре для ЭЛТ-дисплеев, использующихся в помещении, могут послужить основой для оценки SED-изделий.

b) Искажения в полноэкранном режиме

В то время как ЭЛТ-дисплеи имеют геометрическое искажение, вызванное разницей в толщине центра лицевой панели и по ее углам, SED имеют тип дисплея с фиксированным пикселем и соответственно не имеют геометрических искажений.

c) Фокусировка по углам дисплея

Поскольку ЭЛТ имеют расфокусировку по углам дисплея (вызванную расфокусировкой электронных лучей), SED - это дисплеи с фиксированным типом пикселя и соответственно обладают однородностью и резким фокусом по всему экрану.

d) Киноизображение

Время отклика для SED определяется временем послесвечения люминофора. SED обеспечивает малое время отклика менее 1 мс при использовании люминофора с такими же свойствами, как в ЭЛТ, и воспроизводит кадр построчно. Следовательно, SED воспроизводит киноизображение без размытости.

e) Характерные особенности

Дополнительные характерные особенности, учитываемые для SED-изделий и зависящие от методов оценки, установленных в ИСО 9241-307, показаны в таблице 3.

f) Прочие характеристики

Для прочих характеристик, таких как яркость, контрастность и яркостная неоднородность, может быть продемонстрировано, что методика измерения, установленная в ИСО 9241-307 для ЭЛТ-дисплеев, использующихся в помещении, также может применяться для SED-изделий [4] (см. таблицу 4).

Учитывая, что в настоящее время не существует специальных методов оценки для SED-изделий, методы оценки, установленные в ИСО 9241-307 для ЭЛТ-дисплеев, используемых в помещениях, обеспечивают рациональную оценку также SED-изделий, рассматривая вышеназванные характеристики и особенности.
