В настоящем стандарте приведены краткие сведения о технологии применения органических светоизлучающих диодов (OLED) <1>, используемой для создания дисплеев, и дано руководство по оценке изделий, разработанных с использованием этой технологии. В стандарте [2], устанавливающем методы испытаний для анализа видеодисплеев, задач и сред, и других стандартах серии ИСО 9241-300 не рассмотрены технологии OLED.

--------------------------------

<1> OLED - Organic Light-Emitting Diode.

Серия стандартов ИСО 9241 изначально разработана в виде семнадцати международных стандартов по эргономическим требованиям к проведению офисных работ с использованием видеодисплейных терминалов. При пересмотре стандартов было принято решение реструктурировать серию ИСО 9241, расширить область ее применения и включить в серию другие важные стандарты. Наименование серии ИСО 9241 "Эргономика взаимодействия человек - система" отражает эти изменения и связывает ее с наименованием и назначением подкомитета 4 Технического комитета ИСО/ТС 159.

В приложении A приведен обзор всех стандартов серии ИСО 9241.

Примененный в настоящем стандарте международный стандарт разработан Техническим комитетом ИСО/ТС 159 "Эргономика".

В настоящем стандарте установлены рекомендации по эргономической оценке дисплеев на органических светоизлучающих диодах (OLED <1> -дисплеев).

--------------------------------

<1> OLED - Organic Light-Emitting Diode (органический светоизлучающий диод).

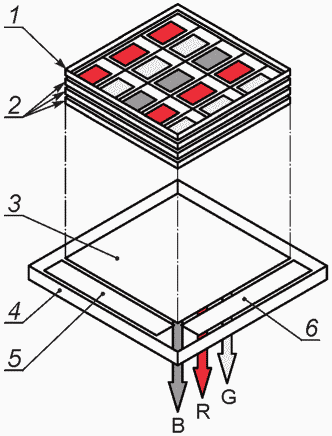

Органический светоизлучающий диод (OLED) - это излучающее устройство, используемое в видеодисплеях для формирования изображения [3]. Типовая структура панели OLED-дисплея с активной матрицей на органических светодиодах (AM-OLED <2>) показана на рисунке 1. Такая структура состоит из трех частей: подложки, органических слоев и отражающего электрода. В полноцветных OLED-дисплеях пиксель состоит из трех или более суб-пикселей основных цветов.

--------------------------------

<2> AM-OLED - Active Matrix Organic Light-Emitting Diode (активная матрица на органических светодиодах).

Подложку панели AM-OLED-дисплея обычно изготавливают из низкотемпературного поликристаллического кремния с тонкопленочными транзисторами (TFT <3>).

--------------------------------

<3> TFT - Thin Film Transistor (тонкопленочный транзистор).

Органических слоев обычно бывает более двух. Эти слои представляют собой электронно-инжекционный слой (EIL <4>), электронно-транспортный слой (ETL <5>), светоизлучающий слой (EML <6>), дырочно-транспортный слой (HTL <7>), дырочно-инжекционный слой (HIL <8>) и т.д. Катод обычно изготавливают из алюминия, который отражает свет светоизлучающего слоя в направлении наблюдения.

--------------------------------

<4> EIL - electron injection layer.

<5> ETL - electron transport layer.

<6> EML - emitting layer.

<7> HTL - hole transport layer.

<8> HIL - hole injection layer.

Работа OLED-панели показана на рисунке 2.

Электроны и дырки инжектируют через катод и анод соответственно. Затем электроны и дырки рекомбинируют в светоизлучающем слое, в результате чего излучается свет.

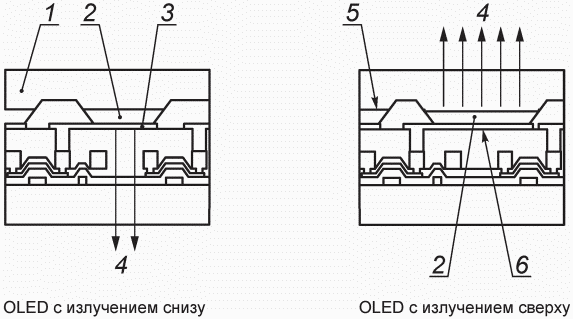

Существует два типа OLED в зависимости от направления излучаемого света: с излучением снизу и с излучением сверху. Оба типа OLED показаны на рисунке 3.

Построение изображения в OLED-дисплее при помощи строчной развертки или переключающих элементов TFT показано на рисунке 4 (см. [3]). В полноцветном OLED-дисплее суб-пиксель состоит по крайней мере из OLED, двух TFT и конденсатора памяти, который запоминает напряжение сигнала. Каждая сигнальная шина приводится в действие при помощи управляющей схемы передачи данных. Одновременно производится выбор TFT (TFT2) для записи с помощью управляющей схемы развертки изображения. Когда пиксель выбран для записи, сигнал напряжения поступает на вход управляющего TFT (TFT1). Напряжение поддерживается конденсатором памяти при выключенном TFT2. Через OLED проходит ток, управляемый TFT1, в соответствии с сигналом напряжения. Сигнал, хранящийся в памяти конденсатора, поступает на светоизлучающий диод (LED <1>) в течение периода развертки при помощи управляющего TFT. Пиксель излучает свет в соответствии с уровнем сигнала. Время отклика OLED мало, что позволяет формировать качественное движущееся изображение.

--------------------------------

<1> LED - light-emitting diode.

Типичный диапазон воспроизведения цвета OLED-дисплеями показан на рисунке 5.

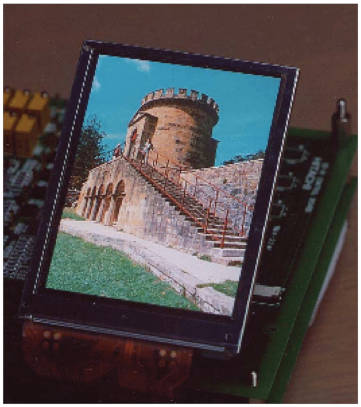

На рисунке 6 показана фотография 3,5-дюймового OLED-дисплея с разрешением 116 пикселей на дюйм (QVGA <2>).

--------------------------------

<2> QVGA - Quarter Video Graphics Array (компьютерный монитор с разрешением 320 x 240).

Изображение пикселя OLED-панели показано на рисунке 7. Электролюминесцентный материал каждого цвета размещен с использованием соответствующей цветовой маски.

Требования к параметрам OLED-дисплея должны охватывать все параметры, важные для эргономической оценки дисплея.

Пример требований к параметрам OLED-дисплея приведен в таблице 1.

В таблице 2 приведено сравнение основных свойств OLED-дисплея со свойствами других дисплеев.

Типовые предполагаемые условия использования OLED-дисплеев приведены в таблице 3.

Данные рекомендации разработаны на основе оптических измерений, выполненных на OLED-дисплеях в аккредитованной оптической лаборатории.

Примечание - Анализ измерений проведен в Японской ассоциации предприятий электронных и информационных технологий (JEITA) <1>.

--------------------------------

<1> При испытаниях использованы методы, установленные в ИСО 9241-307 (см. также раздел 6).

При оценке OLED-дисплеев следует оценивать показатели, указанные в перечислениях a), d), e).

a) Изотропность

При исследовании изотропности OLED-дисплея было установлено, что яркость под углом наклона 40° не отклоняется более чем на 12% от яркости, измеренной в перпендикулярном направлении к экрану. Таким образом, OLED-дисплей обладает оптической изотропностью.

Методы оценки изотропности, установленные в ИСО 9241-307 для плазменных дисплейных панелей, используемых в помещении, могут быть использованы в качестве основы для оценки изотропности OLED-дисплеев.

b) Искажение всего экрана

Дисплеи на основе электронно-лучевой трубки имеют геометрическое искажение, вызванное различием толщины передней панели в центре и по краям. Так как в OLED-дисплее использованы тонкая подложка постоянной толщины и фиксированный пиксель, то у него отсутствует геометрическое искажение.

c) Фокусировка в углах дисплея

Дисплеи на основе электронно-лучевой трубки имеют расфокусировку по углам экрана. Она вызвана расфокусировкой электронного луча при отклонении. Так как OLED-дисплей является типом дисплея с фиксированным пикселем, то он имеет однородное и четкое изображение по всему экрану.

d) Киноизображение

OLED-дисплеи с активной матрицей имеют меньшую размытость киноизображения, чем жидкокристаллические дисплеи, так как они обладают меньшим временем отклика (менее 1 мс) и управляются с помощью метода удерживания-включения с малой продолжительностью включения.

e) Характерные особенности

Кроме нормативов, установленных в ИСО 9241-307, для OLED-дисплеев следует учитывать дополнительные характеристики, приведенные в таблице 4.

f) Другие характеристики

Для всех остальных характеристик, например яркости, контрастности и неоднородности яркости, примеры измерений, приведенные в таблице 5, показывают, что метрологические требования ИСО 9241-307 для плазменных дисплеев, используемых в помещении, могут быть использованы для изделий с OLED-дисплеем.

Так как для OLED-дисплеев не существует специальных методов оценки, то для их оценки могут быть использованы методы, установленные в ИСО 9241-307 для плазменных дисплейных панелей, используемых в помещении, с учетом особых характеристик и рекомендаций по оценке.
