"ГОСТ Р 12.4.273-2012. Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Аппараты с открытым контуром и подачей сжатого воздуха, с маской или загубником в сборе (самоспасатели). Технические требования. Методы испытаний. Маркировка"
(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1835-ст)

1 РАЗРАБОТАН Открытым акционерным обществом "КАМПО" (ОАО "КАМПО")

2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1835-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 402:2003 "Средства индивидуальной защиты органов дыхания. Аппараты дыхательные спасательные автономные с открытым контуром и подачей сжатого воздуха с маской на все лицо или загубником в сборе. Требования, испытания, маркировка" (EN 402:2003 "Respiratory protective devices - Lung governed demand self-contained open-circuit compressed air breathing apparatus with full face mask or mouthpiece assembly for escape - Requirements, testing, marking", NEQ).

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Июнь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на аппараты с открытым контуром и подачей сжатого воздуха, с маской или загубником в сборе (самоспасатели), предназначенные для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при эвакуации из зданий, сооружений и производственных объектов различного назначения (далее - самоспасатели).

Настоящий стандарт устанавливает общие технические требования, методы испытаний и требования к маркировке самоспасателей.

Настоящий стандарт не распространяется на следующие специальные средства индивидуальной защиты органов дыхания:

- для подводных работ;

- пожарные;

- военные;

- медицинские;

- авиационные;

- для горноспасательных подземных работ.

Настоящий стандарт пригоден для целей сертификации.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.103 Единая система конструкторской документации. Стадии разработки

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные требования и определения

ГОСТ Р 8.568 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 12.4.186-2012 <1> Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Аппараты изолирующие автономные со сжатым воздухом. Технические требования. Методы испытаний. Маркировка. Правила отбора образцов

--------------------------------

<1> Действует ГОСТ 12.4.238-2015.

ГОСТ Р 12.4.189 <1> Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Маски. Общие технические условия

--------------------------------

<1> Действует ГОСТ 12.4.293-2015 (EN 136:1998).

ГОСТ Р 12.4.252-2009 (ЕН 138:1994) <2> Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Дыхательные аппараты со шлангом подачи чистого воздуха, используемые с масками и полумасками. Общие технические требования. Методы испытаний. Маркировка

--------------------------------

<2> Действует ГОСТ 12.4.236-2012 (EN 138:1994).

ГОСТ Р 12.4.278-2012 Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Аппараты с сжатым воздухом и открытым контуром, с полумаской, используемой только для избыточного давления. Технические требования. Методы испытаний. Маркировка

ГОСТ Р 15.201 <3> Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

--------------------------------

<3> Действует ГОСТ Р 15.301-2016.

ГОСТ Р 51652 <4> Спирт этиловый ректификованный из пищевого сырья. Технические условия

--------------------------------

<4> Действует ГОСТ 5962-2013.

ГОСТ Р 53257-2009 Техника пожарная. Лицевые части средств индивидуальной защиты органов дыхания. Общие технические требования. Методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 самоспасатель с открытым контуром с подачей сжатого воздуха с маской или загубником в сборе: Автономный изолирующий резервуарный дыхательный аппарат (самоспасатель) с легочным автоматом, в котором запас воздуха хранят в баллонах в сжатом состоянии, предназначенный для использования с маской или загубником в сборе в целях эвакуации. При работе самоспасателя вдох осуществляется из баллонов, а выдох - в атмосферу.

3.2 подвесная система самоспасателя: Составная часть самоспасателя, предназначенная для фиксации самоспасателя на теле человека, состоящая, как правило, из спинки (основания), системы ремней (плечевых, поясных, концевых) с пряжками для регулирования и фиксации.

3.3 внешнее дыхание или легочное дыхание: Совокупность процессов, при которых осуществляется обмен воздуха между внешней средой и легкими, а также обмен газов между поступившим в легкие воздухом и кровью, т.е. процессы, происходящие непосредственно в органах дыхания человека.

3.4 время защитного действия; ВЗД: Период, в течение которого сохраняется защитная способность самоспасателя при испытании на стенде-имитаторе внешнего дыхания человека и с участием испытателей-добровольцев.

3.5 дыхательный режим: Совокупность взаимосвязанных значений следующих параметров: легочной вентиляции (в кубических дециметрах в минуту), частоты дыхания (в циклах дыхания "вдох-выдох" в минуту) и дыхательного объема (в кубических дециметрах).

3.6 легочная вентиляция: Объем воздуха, прошедший при дыхании через легкие человека за 1 мин.

3.7 дыхательный объем: Объем воздуха, прошедший через легкие человека за один вдох (глубина одного вдоха).

3.8 полумаска: Лицевая часть, обеспечивающая подачу очищенного воздуха или дыхательной смеси к органам дыхания и закрывающая нос, рот и подбородок.

3.9 дыхательный шланг: Шланг, соединяющий лицевую часть с легочным автоматом.

3.10 соединительный шланг среднего давления: Шланг, ведущий от редуктора к легочному автомату.

Самоспасатели классифицируют в зависимости от времени защитного действия, при легочной вентиляции 35 дм³/мин (синусоидальный поток 20 циклов в минуту по 1,75 дм³ за один цикл).

Время защитного действия самоспасателей устанавливается с шагом 5 мин.

Классификация самоспасателя должна быть отражена в его маркировке, например: СI 10 - для самоспасателя, время защитного действия которого составляет 10 мин.

Примечание - Следует учитывать, что время защитного действия зависит от значения легочной вентиляции.

5.1.1 Самоспасатель должен быть работоспособным в диапазоне температур окружающей среды от минус 15 °C до плюс 60 °C.

По согласованию с потребителем допускается выпуск самоспасателей с другим диапазоном рабочих температур.

Испытания проводят в соответствии с 11.15.

5.1.2 В состав самоспасателя должны входить:

- подвесная система;

- баллон(ы) с запорным устройством или вентилем;

- редуктор (регулятор) <1> с предохранительным клапаном или без него;

- лицевая часть - маска или загубник в сборе;

- легочный автомат;

- индикатор давления;

- соединительные (дыхательные) шланги.

--------------------------------

<1> Допускается объединять запорное устройство с редуктором.

В состав самоспасателя могут входить контейнер (футляр) для хранения и переноски, соединение для подключения к линии подачи воздуха, защитные очки.

Испытания проводят в соответствии с 11.1 и 11.2.

5.2.1 Конструкцией подвесной системы должно быть предусмотрено обеспечение быстрого, легкого и правильного надевания самоспасателя без посторонней помощи.

Испытания проводят в соответствии с 11.16.

5.2.2 Самоспасатель должен размещаться на теле пользователя таким образом, чтобы его руки оставались свободными.

Испытания проводят в соответствии с 11.16.

5.2.3 Остальные требования эргономики - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.4.2).

Испытания проводят в соответствии с 11.16.

5.3.1 Самоспасатель должен быть компактным, насколько это возможно, простым и надежным.

Испытания проводят в соответствии с 11.16.

5.3.2 В готовом к применению состоянии баллон(ы) самоспасателя должен(ы) быть полностью заряжен(ы), а лицевая часть надежно закреплена на самоспасателе.

Испытания проводят в соответствии с 11.2.

5.3.3 В самоспасателе должно быть лишь одно запорное устройство (вентиль) для доступа ко всему запасу сжатого воздуха, которое должно срабатывать автоматически или легко открываться рукой.

Испытания проводят в соответствии с 11.2.

5.3.4 При наличии контейнера для хранения, в котором самоспасатель постоянно установлен, запорное устройство баллона должно автоматически открываться при вынимании самоспасателя из контейнера.

Испытания проводят в соответствии с 11.16.

5.3.5 Все органы управления самоспасателем (вентили, рычаги, кнопки и др.) должны быть легкодоступны, удобны для приведения их в действие и надежно защищены от механических повреждений и случайного срабатывания.

Испытания проводят в соответствии с 11.2 и 11.16.

5.3.6 Вентиль (при наличии) должен быть выполнен таким образом, чтобы нельзя было полностью вывернуть его шпиндель во время эксплуатации.

Испытания проводят в соответствии с 11.16.

5.3.7 Органы управления самоспасателем должны приводиться в действие при силе не более 80 Н.

Испытания проводят в соответствии с 11.4.

5.3.8 Требования по герметичности и износостойкости вентиля баллона - в соответствии с ГОСТ Р 12.4.186-2012 (пункты 4.7.4 - 4.7.7).

Испытания проводят в соответствии с 11.5.

5.3.9 Герметичность систем высокого и редуцированного давлений самоспасателя должна быть такой, чтобы после закрытия вентиля баллона изменение давления в системе не превышало 2 МПа в минуту.

Испытания проводят в соответствии с 11.6.

5.3.10 Соединение для подключения к линии подачи воздуха (при наличии) должно быть герметичным.

Испытания проводят в соответствии с 11.6.

5.3.11 Детали самоспасателя для подачи сжатого воздуха должны быть надежно защищены от попадания посторонних включений, которые могут содержаться в сжатом воздухе.

Испытания проводят в соответствии с 11.1.

5.3.12 Масса самоспасателя, предназначенного для ношения на человеке не менее 8 ч, включая футляр для переноски, не должна превышать 5 кг.

Испытания проводят в соответствии с 11.3.

5.3.13 Герметичность воздуховодной системы готового к применению самоспасателя должна быть такой, чтобы изменение давления в ней не превышало 30 Па в минуту.

Испытания проводят в соответствии с 11.17.

5.3.14 Конструкцией замка футляра для хранения и переноски (при наличии) должно быть предусмотрено исключение непреднамеренного открытия.

Испытания проводят в соответствии с 11.16.

5.3.15 Открытие футляра самоспасателя должно быть очевидно при внешнем осмотре.

Испытания проводят в соответствии с 11.2.

5.3.16 Самоспасатель должен быть сконструирован таким образом, чтобы он не мог мешать рабочей деятельности при его использовании в соответствии с инструкциями изготовителя.

Испытания проводят в соответствии с 11.16.

5.3.17 Самоспасатель не должен иметь выступающих частей или острых краев, которые могут мешать при движении в узких проемах или причинять вред пользователю.

Испытания проводят в соответствии с 11.16.

5.3.18 Остальные требования к конструкции самоспасателя - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.5.2), ГОСТ Р 12.4.278-2012 (пункты 4.3.2 и 4.3.3).

Испытания проводят в соответствии с 11.2 и 11.16.

5.4.1 В целях предотвращения электростатических зарядов на неметаллическом футляре для переноски сопротивление электрической изоляции не должно превышать 10⁹ Ом. Используемые материалы, насколько это возможно, должны обладать антистатическими свойствами.

Испытания проводят в соответствии с 11.14.

5.4.2 Материалы футляра для переноски и его замка должны быть надежно защищены от коррозии.

Испытания проводят в соответствии с 11.2.

5.4.3 Остальные требования к материалам - в соответствии с ГОСТ Р 12.4.252-2009 (пункты 5.1.1 - 5.1.4).

Испытания проводят в соответствии с 11.1 и 11.2.

5.5.1 Лицевая часть должна представлять собой маску или загубник в сборе и быть надежно прикреплена к самоспасателю.

Испытания проводят в соответствии с 11.1 и 11.2.

5.5.2 Полнолицевая маска, используемая в самоспасателе, должна соответствовать требованиям ГОСТ Р 12.4.189 для категории 2 или 3.

Испытания проводят в соответствии с 11.1.

5.6.1 Защитные очки (при использовании их в составе самоспасателя) во избежание утери следует крепить к самоспасателю.

Испытания проводят в соответствии с 11.16.

5.6.2 Защитные очки не должны мешать надеванию самоспасателя.

Испытания проводят в соответствии с 11.16.

5.6.3 Линзы защитных очков должны быть незапотевающими.

Испытания проводят в соответствии с 11.16.

5.6.4 Оголовье защитных очков должно быть эластичным и легко регулируемым или саморегулируемым.

Испытания проводят в соответствии с 11.16.

5.6.5 После испытания на механическую прочность смотровых стекол очки не должны иметь каких-либо повреждений, делающих их применение неэффективным и вызывающих опасность травмирования пользователя.

Испытания проводят в соответствии с 11.18.

5.7.1 Соединительные узлы самоспасателя должны легко поддаваться разборке для очистки, осмотра и испытаний. Все имеющиеся съемные элементы следует надежно закреплять без использования специальных инструментов (если это не оговорено отдельно в руководстве по эксплуатации). При замене съемных элементов все виды уплотнений должны оставаться на своих местах.

Испытания проводят в соответствии с 11.2 и 11.16.

5.7.2 Соединения по линиям высокого, среднего и низкого давлений не должны быть взаимозаменяемы.

Испытания проводят в соответствии с 11.2.

5.7.3 Соединение для подключения к линии подачи сжатого воздуха (при наличии) должно быть легкодоступным и сконструировано таким образом, чтобы легко отсоединялось без посторонней помощи.

Испытания проводят в соответствии с 11.2 и 11.16.

5.8.1 В процессе эксплуатации дыхательный шланг самоспасателя должен позволять осуществлять свободное движение головы, не должен деформироваться, ограничивать или перекрывать подачу воздуха под давлением подбородка или руки.

Испытания проводят в соответствии с 11.16.

5.8.2 Соединительный шланг среднего давления должен выдерживать в течение 15 мин давление, вдвое превышающее давление открытия предохранительного клапана редуктора, или не менее 3 МПа в зависимости от того, какое значение давления выше.

Испытания проводят в соответствии с 11.13.

5.8.3 Дыхательный шланг, включая соединения, должен выдерживать осевую силу натяжения 50 Н в течение (10 +/- 3) с.

Испытания проводят в соответствии с 11.12.

5.8.4 Соединительный шланг среднего давления, включая соединения, должен выдерживать осевую силу натяжения 250 Н.

Испытания проводят в соответствии с 11.19.

5.9.1.1 Сопротивление вдоху самоспасателя, включая лицевую часть, при давлении в баллоне(ах) от максимального рабочего до 5 МПа должно быть не более значений, указанных в таблице 1.

Испытания проводят в соответствии с 11.15.

5.9.1.2 Сопротивление выдоху не должно превышать:

- 700 Па - при легочной вентиляции 50 дм³/мин (синусоидальный поток 25 циклов в минуту по 2,0 дм³ за один цикл);

- 1000 Па - при легочной вентиляции 100 дм³/мин (синусоидальный поток 40 циклов в минуту по 2,5 дм³ за один цикл).

Испытания проводят в соответствии с 11.15.

5.9.1.3 Сопротивление вдоху и выдоху при температуре минус (15 +/- 3) °C при легочной вентиляции 50 дм³/мин (синусоидальный поток 25 циклов в минуту по 2,0 дм³ за один цикл) не должно превышать 1000 Па.

Испытания проводят в соответствии с 11.15.

5.9.2.1 В подмасочном пространстве лицевой части постоянно должно поддерживаться избыточное давление при давлении в баллоне(ах) от максимального рабочего до 5 МПа.

Испытания проводят в соответствии с 11.15.

5.9.2.2 Давление открытия клапана выдоха должно превышать максимальное статическое давление клапана легочного автомата не менее чем на 30 Па при любом давлении в баллоне от максимального рабочего до 5 МПа.

Испытания проводят в соответствии с 11.10.

5.9.2.3 Сопротивление выдоху не должно превышать 1000 Па при легочной вентиляции 100 дм³/мин (синусоидальный поток 40 циклов в минуту по 2,5 дм³ за один цикл).

Испытания проводят в соответствии с 11.15.

5.9.2.4 Сопротивление выдоху при температуре минус (15 +/- 3) °C не должно превышать 1000 Па при легочной вентиляции 50 дм³/мин (синусоидальный поток 25 циклов в минуту по 2,0 дм³ за один цикл).

Испытания проводят в соответствии с 11.15.

В самоспасателе, включая лицевую часть, содержание диоксида углерода во вдыхаемом воздухе не должно превышать в среднем 1,5% (по объему).

Испытания проводят в соответствии с 11.15.4.

Баллон должен иметь "Разрешение на применение баллонов", выданное Федеральной службой по экологическому, технологическому и атомному надзору, оформленное в установленном порядке.

Испытания проводят в соответствии с 11.1.

5.12.1 Предохранительный клапан редуктора (при наличии) должен выдерживать поток воздуха 400 дм³/мин при среднем давлении, не превышающем 3 МПа.

Испытания проводят в соответствии с 11.11.1.

5.12.2 При работающем предохранительном клапане (при наличии) сопротивление вдоху и выдоху не должно превышать 2,5 кПа.

Испытания проводят в соответствии с 11.11.1.

5.12.3 При отсутствии предохранительного клапана следует соблюдать требования к сопротивлению дыханию в соответствии с 5.12.2.

Испытания проводят в соответствии с 11.11.2.

5.12.4 Остальные требования к редуктору - в соответствии с ГОСТ Р 12.4.186-2012 (пункты 4.12.1, 4.12.2 и 4.12.4).

Испытания проводят в соответствии с 11.1, 11.2 и 11.11.3.

5.13.1 Индикатор должен позволять контролировать показания при открытом и закрытом запорном устройстве (вентиле).

Испытания проводят в соответствии с 11.1, 11.2 и 11.16.

5.13.2 Верхний предел должен превышать рабочее давление в баллоне не менее чем на 5 МПа.

Испытания проводят в соответствии с 11.1 и 11.2.

5.13.3 Стекло индикатора должно быть выполнено из прозрачного материала и не должно разрушаться во время эксплуатации.

Испытания проводят в соответствии с 11.1 и 11.16.

5.13.4 Индикатор давления должен быть снабжен предохранительным клапаном для защиты пользователя от травм.

Испытания проводят в соответствии с 11.1 и 11.2.

5.14.1 Требования по сохранению самоспасателем работоспособности после вибронагрузки - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.3.1).

Испытания проводят в соответствии с 11.7.1.

5.14.2 Требования по сохранению самоспасателем работоспособности после воздействия транспортных ударных нагрузок - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.3.2).

Испытания проводят в соответствии с 11.7.2.

5.14.3 Самоспасатель должен сохранять работоспособность после воздействия климатических факторов:

- температуры (70 +/- 3) °C в сухой атмосфере в течение (72 +/- 3) ч;

- температуры (70 +/- 3) °C при относительной влажности (90 +/- 5)% в течение (72 +/- 3) ч;

- температуры минус (50 +/- 3) °C в сухой атмосфере в течение (24 +/- 1) ч.

Испытания проводят в соответствии с 11.7.3.

5.14.4 Требования по устойчивости лицевой части и легочного автомата самоспасателя к воздействию дезинфицирующих растворов, рекомендованных изготовителем, а также ректификованного этилового спирта по ГОСТ Р 51652 применяют в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.3.4).

Испытания проводят в соответствии с 11.8.

5.14.5 Соединительные дыхательные шланги, шланги среднего давления, легочный автомат и лицевая часть самоспасателя должны выдерживать воздействие открытого пламени температурой (800 +/- 50) °C в течение (5,0 +/- 0,2) с и не должны продолжать гореть более (5,0 +/- 0,2) с после вывода из зоны пламени.

Испытания проводят в соответствии с 11.9.

6.1 Вероятность сохранения исправности самоспасателя за время нахождения его в состоянии ожидания применения в течение двух лет должна быть не менее 0,98.

Испытания проводят в соответствии с 11.20.

6.2 Вероятность безотказной работы самоспасателя за время защитного действия должна быть не менее 0,98.

Испытания проводят в соответствии с 11.20.

6.3 Срок службы самоспасателя должен быть не менее пяти лет.

Испытания проводят в соответствии с 11.20.

7.1 Каждый самоспасатель должен иметь заводской знак со следующими данными:

- условным обозначением самоспасателя;

- номером технических условий или номером стандарта, в соответствии с которым он изготовлен;

- наименованием предприятия-изготовителя или его товарным знаком;

- серийным номером изделия;

- обозначением в соответствии с классификацией (время защитного действия);

- датой изготовления (год и месяц);

- наименованием страны-изготовителя.

Проверку проводят в соответствии с 11.2.

7.2 Заводской знак с маркировкой следует крепить к самоспасателю в месте, защищенном от механических повреждений.

Испытания проводят в соответствии с 11.2.

7.3 Сборочные узлы и детали, значительно влияющие на безопасность, следует маркировать так, чтобы их можно было идентифицировать (см. приложение А).

При невозможности нанесения маркировки непосредственно на сборочные узлы и детали информация должна быть в руководстве по эксплуатации.

Испытания проводят в соответствии с 11.2.

7.4 При хранении в герметичной емкости для транспортирования необходимо поставить маркировку на емкость для транспортирования.

Маркировка должна быть как можно более четко различимой и прочной.

Испытания проводят в соответствии с 11.2.

7.5 Самоспасатель должен быть маркирован как используемый только в целях эвакуации, например, с помощью графического изображения (пиктограмм).

Испытания проводят в соответствии с 11.2.

7.6 На самоспасателе должна быть нанесена маркировка максимального давления в баллоне(ах).

Проверку проводят в соответствии с 11.2.

8.1 Руководство по эксплуатации самоспасателя должно содержать следующие сведения:

- назначение самоспасателя;

- условия эксплуатации;

- комплектность;

- основные технические характеристики;

- состав самоспасателя;

- устройство и принцип действия составных частей;

- проверку, регулирование и обслуживание самоспасателя;

- установки (приборы), которыми изготовитель рекомендует осуществлять проверки самоспасателя;

- требования безопасности;

- правила пользования самоспасателем;

- возможные неисправности самоспасателя и методы их устранения;

- необходимые указания по обучению пользователей самоспасателя.

Проверку проводят в соответствии с 11.1.

8.2 Паспорт на самоспасатель должен содержать следующие сведения:

- данные об изготовителе;

- основные технические характеристики;

- комплектность;

- отметку о приемке изделия;

- гарантийные обязательства изготовителя на аппарат, которые должны быть не менее 12 мес;

- гарантийные обязательства изготовителя на редуктор, которые должны быть не менее трех лет.

Примечание - Эксплуатационная документация на самоспасатель должна быть на русском языке.

Проверку проводят в соответствии с 11.1.

9.1 Требования безопасности к самоспасателю должны быть изложены в соответствующих разделах руководства по эксплуатации самоспасателя и баллона.

9.2 Сжатый воздух, предназначенный для заполнения баллонов, должен соответствовать требованиям, приведенным в таблице 2.

Самоспасатель должен пройти все стадии и этапы разработки и приемки, предусмотренные ГОСТ Р 15.201 и ГОСТ 2.103.

Для контроля качества аппаратов проводят следующие виды испытаний:

- предварительные (заводские);

- приемочные;

- квалификационные;

- приемо-сдаточные;

- периодические;

- типовые.

Определения видов испытаний - по ГОСТ 16504.

10.2.1.1 Предварительные испытания аппаратов проводит предприятие-изготовитель с целью предварительной оценки соответствия опытных образцов самоспасателя требованиям технического задания, а также определения готовности опытных образцов к приемочным испытаниям.

10.2.1.2 Программа и методика предварительных и приемочных испытаний должны включать в себя проверку всех показателей и характеристик, указанных в настоящем стандарте, а также другие требования и методы испытаний в соответствии с техническим заданием на конкретный тип самоспасателя.

10.2.1.3 К лабораторным испытаниям с участием испытателей допускаются только те аппараты, которые прошли испытания с использованием приборов и испытания на стенде-имитаторе внешнего дыхания человека.

10.2.2.1 Приемочные испытания аппаратов проводит предприятие-изготовитель с целью оценки всех определенных техническим заданием характеристик самоспасателя, а также для принятия решения вопроса о возможности постановки самоспасателя на серийное производство.

10.2.2.2 Приемочным испытаниям подвергают опытные образцы самоспасателя.

10.2.3.1 Квалификационные испытания аппаратов проводит предприятие-изготовитель с целью определения готовности предприятия к серийному производству аппаратов.

10.2.3.2 Квалификационные испытания проводят по отдельной программе и методике испытаний, утвержденной предприятием-изготовителем.

10.2.4.1 Приемо-сдаточные испытания проводят в порядке и объеме, установленных в технической документации изготовителя.

10.2.4.2 Приемо-сдаточным испытаниям подвергают каждый самоспасатель.

10.2.5.1 Периодические испытания аппаратов проводят один раз в два года с целью контроля стабильности качества аппаратов.

10.2.5.2 Периодические испытания проводят в порядке и объеме, установленных в технической документации изготовителя.

10.2.6.1 Типовые испытания аппаратов проводят с целью оценки эффективности и целесообразности внесения изменений в конструкцию аппаратов.

10.2.6.2 Программа и методика типовых испытаний должна содержать проверку тех характеристик и параметров, на которые могут повлиять данные изменения.

10.2.6.3 Программу и методику типовых испытаний разрабатывает предприятие-изготовитель.

10.2.6.4 Результаты типовых испытаний оформляют протоколом с заключением о целесообразности внесения изменений.

Испытания проводят при нормальных климатических условиях по ГОСТ 15150, требование относится ко всем пунктам методов, за исключением специально оговоренных.

Испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р 8.568.

Средства измерений должны быть утвержденного типа и быть поверены в соответствии с [1].

Допускается применять другие средства измерений, обеспечивающие необходимую точность измерений.

Результат проверки считают положительным, если при рассмотрении документов на самоспасатель установлено соответствие их содержания требованиям настоящего стандарта.

Результат проверки считают положительным, если при визуальном осмотре самоспасателя установлено его соответствие требованиям настоящего стандарта.

Проверку массы готового к применению самоспасателя вместе с полумаской и полностью заправленным баллоном(ами) проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.3).

Результат проверки считают положительным, если выполнены требования 5.3.12.

Определяют силу, которую необходимо приложить к органам управления самоспасателем (кнопкам, рычагам, маховикам и др.) для их включения (выключения). Проверку следует проводить в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.4).

Результат проверки считают положительным, если выполнено требование 5.3.7.

Проверку проводят на одном вентиле, установленном в баллоне самоспасателя, в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.6).

Результат проверки считают положительным, если при погружении вентиля баллона в воду не наблюдается выделения пузырьков воздуха из вентиля и соединения вентиль-баллон.

Проверку вентиля баллона (заполненного воздухом до максимального рабочего давления) на износостойкость проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.6).

Результат проверки считают положительным, если после 1500 циклов открытия-закрытия вентиля отсутствуют его поломки, при погружении вентиля баллона в воду не наблюдается выделения пузырьков воздуха из вентиля, а сила открытия (закрытия) вентиля не превышает 80 Н, что соответствует требованиям 5.3.8.

Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.12).

Результат проверки считают положительным, если выполнены требования 5.3.9 и 5.3.10.

11.7.1 Проверку сохранения работоспособности аппарата после воздействия вибронагрузки проводят в соответствии с ГОСТ Р 12.4.186-2012 (пункт 8.18.1).

Результат проверки считают положительным, если выполнены требования 5.14.1.

11.7.2 Проверку сохранения работоспособности аппарата после воздействия транспортных ударных нагрузок проводят в соответствии с ГОСТ Р 12.4.186-2012 (пункт 8.18.2).

Результат проверки считают положительным, если выполнены требования 5.14.2.

11.7.3 Проверку сохранения работоспособности аппарата после воздействия на него климатических факторов проводят в соответствии с ГОСТ Р 12.4.186-2012 (пункт 8.18.3), но при температуре и времени выдержки, указанных в 5.14.3.

Результат проверки считают положительным, если выполнены требования 5.14.3.

Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.19).

Результат проверки считают положительным, если после протирок спиртом отсутствуют визуально наблюдаемые разрушения поверхностных слоев обработанных составных частей самоспасателя, что соответствует требованиям 5.14.4.

Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.20).

Результат проверки считают положительным, если после ее окончания отсутствуют разрушения составных частей подвесной системы самоспасателя, составные части не поддерживали горения или тления более (5,0 +/- 0,2) с.

Проверку проводят в соответствии с ГОСТ Р 53257-2009 (подраздел 8.8).

Результат проверки считают положительным, если выполнено требование 5.9.2.2.

11.11.1.1 Средства измерений

Для проведения испытаний необходимы следующие средства измерений:

- ротаметр РМ-25 с верхним пределом измерений 25 м³/ч (до 420 дм³/мин по воздуху) и погрешностью не более 2,5%;

- манометр с верхним пределом измерений до 4,0 МПа с погрешностью не более 0,06 МПа;

- мановакуумметр с пределом измерений до 2500 Па с погрешностью не более 20 Па.

11.11.1.2 Проведение испытаний

Регулятор давления подсоединяют через тройник к полости низкого давления проверяемого редуктора и манометру. Ротаметр подсоединяют к выходу предохранительного клапана. Медленно повышая давление подачи воздуха, создают расход 400 дм³/мин через предохранительный клапан проверяемого редуктора и определяют давление по манометру.

Затем регулятор давления и манометр подсоединяют к легочному автомату, соединенному с полумаской аппарата, надетой на муляж головы человека. Муляж головы соединяют с искусственными легкими, отрегулированными на легочную вентиляцию 50 дм³/мин, и мановакуумметром, измеряющим сопротивление дыханию. Регулятором давления создают вышеопределенное давление, включают искусственные легкие и фиксируют сопротивление дыханию.

Результат проверки считают положительным, если выполнены требования 5.12.1 и 5.12.2.

11.11.2.1 Средства измерений

Для проведения испытаний необходимы следующие средства измерений:

- ротаметр РМ-25 с верхним пределом измерений 25 м³/ч (до 420 дм³/мин по воздуху) и погрешностью не более 2,5%;

- манометр с верхним пределом измерений до 4,0 МПа и погрешностью не более 0,06 МПа;

- мановакуумметр с пределом измерений до 2500 Па и погрешностью не более 20 Па.

11.11.2.2 Проведение испытаний

Регулятор давления подсоединяют через тройник к манометру и легочному автомату, выход которого соединяют с расходомером. Медленно повышая давление подачи воздуха, создают расход 400 дм³/мин через клапан легочного автомата и определяют давление по манометру.

Затем легочный автомат подсоединяют к маске или загубнику аппарата. При этом маску надевают на муляж головы человека, а загубник присоединяют к нему с помощью приспособления. Муляж головы соединяют с искусственными легкими, отрегулированными на легочную вентиляцию 50 дм³/мин, и мановакуумметром, измеряющим сопротивление дыханию. Регулятором давления создают вышеопределенное давление, включают искусственные легкие и фиксируют сопротивление дыханию.

Результат проверки считают положительным, если выполнено требование 5.12.3.

Проверку проводит разработчик аппарата по методикам, разработанным в инициативном порядке, в течение всего комплекса испытаний по подтверждению ресурса и срока службы аппарата.

Результат проверки считают положительным, если выполнены требования 5.12.4.

Для проведения испытаний необходимы следующие средства измерений:

- динамометр с пределом измерений 100 Н и погрешностью не более 2%;

- секундомер с погрешностью не более 1 с.

К шлангу в осевом направлении прикладывают силу 50 Н в течение (10 +/- 3) с.

Результат проверки считают положительным, если после ее окончания установлено, что отсутствуют визуально наблюдаемые изменения внешнего вида дыхательного шланга с соединениями, а также выполнено требование 5.8.3.

Для проведения испытаний необходимы следующие средства измерений:

- манометр с верхним пределом измерений до 4,0 МПа и погрешностью не более 0,06 МПа;

- секундомер с погрешностью не более 1 с.

Испытания проводят на шланге, снятом с самоспасателя. На один конец шланга устанавливают заглушку, а к другому концу шланга подводят давление, вдвое превышающее давление предохранительного клапана редуктора, или не менее 3,0 МПа, и делают выдержку в течение 15 мин.

Результат проверки считают положительным, если не произошло разрывов, трещин в шланге и выполнены требования 5.3.9 и 5.8.2.

Сопротивление испытывают на контейнере для транспортирования и хранения аппаратов, если позволяет размер, или на испытательном образце, состоящем из прямоугольной пластины, имеющей размеры согласно рисунку 1, на котором поверхность двух параллельных электродов окрашена с помощью проводящей краски с растворителем, который не оказывает существенного влияния на сопротивление электрической изоляции.

Приемлемые методы испытаний приведены в приложении Б.

Испытательный образец должен иметь неповрежденную поверхность и быть очищен дистиллированной водой, а затем изопропиловым спиртом (или любым другим растворителем, который может смешиваться с водой и не воздействует на материал испытательного образца), потом еще раз дистиллированной водой перед сушкой. Не дотрагиваясь голыми руками, его затем кондиционируют в течение 24 ч при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%.

Испытание проводят при одинаковых условиях окружающей среды.

Применяемое в течение 1 мин между электродами постоянное напряжение должно быть (500 +/- 10) В.

Во время испытания напряжение должно быть достаточно стабильным, чтобы зарядный ток из-за колебаний напряжения был незначительным в сравнении с током, проходящим через испытательный образец. В некоторых случаях это требует использования батарей или аккумуляторов.

Сопротивление электрической изоляции - коэффициент постоянного напряжения, применимого на электродах к суммарному току, проходящему между ними, после того, как напряжение применялось в течение 1 мин.

Результаты испытаний должны соответствовать заданным требованиям 5.4.1.

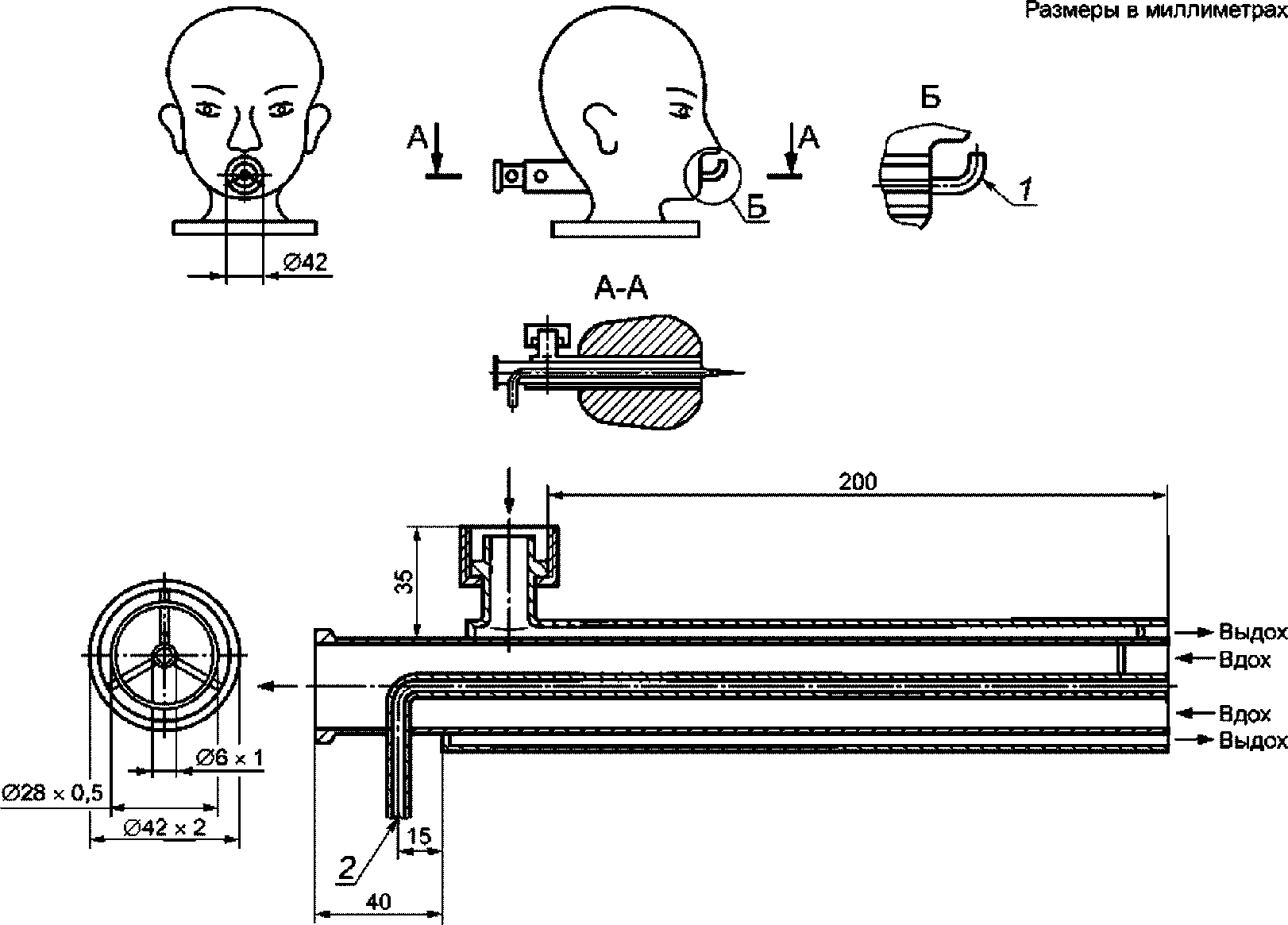

Для проведения испытаний необходим стенд-имитатор внешнего дыхания человека, описание которого дано в приложении В.

При подготовке самоспасателя к испытаниям допускается вмешательство в его конструкцию, необходимое для определения некоторых параметров, при условии, что это не нарушит нормальной работы самоспасателя. Допускается присоединение к лицевой части приспособления для отбора проб газовоздушной смеси.

Самоспасатель снаряжают и проверяют в соответствии с инструкцией по эксплуатации.

Стенд настраивают на дыхательный режим, соответствующий условиям конкретного испытания.

Значения показателей режимов работы стенда во время испытаний должны соответствовать значениям, приведенным в таблице 3, с учетом допусков, приведенных в приложении В.

Самоспасатель помещают в климатическую камеру в вертикальном положении, лицевую часть надевают на муляж головы человека (см. рисунок 2), подключенный к стенду, и закрывают камеру.

Испытания проводят при различных условиях дыхания и значениях температуры воздуха в климатической камере.

Испытания самоспасателя проводят при каждом из трех дыхательных режимов, характеризующихся совокупностью показателей, приведенных в таблице 3.

Число испытаний для каждого режима, определяемого совокупностью дыхательного режима и значения температуры, приведено в таблице 4.

Перед испытанием самоспасатель выдерживают в климатической камере при соответствующей температуре в течение (30 +/- 1) мин.

При испытаниях самоспасателя при температуре минус 15 °C предварительную выдержку в климатической камере проводят без лицевой части. Лицевую часть надевают на муляж головы человека и подключают ее к самоспасателю после его выдержки в климатической камере при соответствующей температуре.

После предварительной выдержки самоспасателя в климатической камере открывают вентиль баллона самоспасателя и включают стенд.

При работе стенда через равные промежутки времени, но не реже чем через 10 мин, регистрируют в протоколе следующие параметры работы проверяемого самоспасателя:

- давление воздуха в баллоне;

- давление воздуха в подмасочном пространстве на вдохе и выдохе (сопротивление дыханию).

По окончании испытания в протоколе регистрируют:

- работоспособность самоспасателя;

- фактическое время защитного действия;

- давление открытия клапана выдоха.

Форма протокола испытаний приведена в приложении Г.

Испытания проводят до исчерпания защитной способности самоспасателя, которое определяется:

- уменьшением давления воздуха в баллоне до 2,0 МПа или

- несоответствием требованиям 5.9.

При испытании самоспасателя при легочной вентиляции 100 дм³/мин (синусоидальный поток 40 циклов в минуту по 2,5 дм³ за один цикл) проводят проверки избыточного давления в подмасочном пространстве лицевой части, сопротивления дыханию на выдохе, давления срабатывания сигнального устройства.

Испытания самоспасателя при легочной вентиляции 100 дм³/мин проводят в течение (5 +/- 1) мин.

Результат проверки считают положительным, если выполнены требования 5.9.1, 5.9.2.1, 5.9.2.3, 5.9.2.4.

Проверку проводят при испытаниях самоспасателя на стенде-имитаторе внешнего дыхания человека. Концентрацию диоксида углерода определяют с помощью газоанализатора для измерения концентрации диоксида углерода в диапазоне 0% - 5% (об.) с погрешностью не более 0,3%.

Результат проверки считают положительным, если выполнено требование 5.10.

11.16.1 Испытания аппарата с участием испытателей-добровольцев дополняют основную оценку аппарата, полученную при испытаниях на приборах и на стенде-имитаторе дыхания. Испытания проводят с целью определения:

- комфортности дыхания;

- особенностей работы составных частей и систем аппарата;

- удобства пользования аппаратом.

11.16.2 Испытания аппарата с участием испытателей проводят с целью оценки требований эргономики и удобства при выполнении движений, имитирующих действия оператора при выполнении различных работ.

Испытания проводят по методикам, разработанным в инициативном порядке.

Результат проверки считают положительным, если выполнены требования 5.2, 5.3.1, 5.3.4 - 5.3.6, 5.3.14, 5.3.16 - 5.3.18, 5.6.1 - 5.6.4, 5.7.1, 5.7.3, 5.8.1, 5.13.1, 5.13.3.

Для проведения испытаний необходимы следующие оборудование и средства измерений:

- мановакуумметр с пределом измерений до 2500 Па и погрешностью не более 20 Па;

- насос, создающий вакуумметрическое давление до 1200 Па;

- приспособление для соединения подмембранной полости легочного автомата с насосом и мановакуумметром;

- секундомер с погрешностью не более 1 с.

Подмембранную полость легочного автомата соединяют с мановакуумметром и насосом, создают вакуумметрическое давление 750 Па. После выдержки в течение 1 мин включают секундомер и через (1,0 +/- 0,1) мин регистрируют изменение давления в подмембранной полости легочного автомата проверяемого аппарата.

Результат проверки считают положительным, если изменение давления не превышает 30 Па в минуту, что соответствует требованию 5.3.13.

Испытаниям подлежат пять образцов в состоянии после поставки.

Оголовье защитных очков закрепляют на муляже головы человека таким образом, чтобы стальной шарик диаметром приблизительно 22 мм, массой (45 +/- 2) г падал вертикально с высоты (1,30 +/- 0,01) м в центр смотрового стекла.

Результат проверки считают положительным, если выполнено требование 5.6.5.

Для проведения испытаний необходимы следующие средства измерений:

- секундомер с погрешностью не более 1 с;

- динамометр с пределом измерений 250 Н и погрешностью не более 2%.

Используя приспособления, шланг среднего давления одним концом закрепляют у неподвижной опоры, а к другому концу, включая соединение, подсоединяют динамометр.

Динамометром в осевом направлении создают растягивающую силу, равную (250 +/- 10) Н, в течение (10 +/- 3) с.

После окончания проверки осматривают шланг среднего давления с соединениями, проверяют аппарат на герметичность в соответствии с 5.3.13.

Результат проверки считают положительным, если после ее окончания установлено, что отсутствуют визуально наблюдаемые изменения внешнего вида шланга среднего давления с соединениями, а также выполнено требование 5.8.4.

Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.27).

Результат проверки считают положительным, если выполнены требования 6.1 - 6.3.

Рекомендуемые сборочные единицы и детали, подлежащие идентификации маркировкой, представлены в таблице А.1.

Детали сборочных узлов не подлежат маркировке, когда сборочный узел можно идентифицировать. Детали, не поставляемые в качестве запасных частей изготовителем, не подлежат маркировке, но соответствующая информация должна быть указана в информации, предоставляемой изготовителем.

Силу тока измеряют напрямую посредством микроамперметра или гальванометра (см. рисунок Б.1), или косвенно посредством усилителя постоянного тока, который показывает ток, путем измерения перепада напряжения, который он определяет в известном сопротивлении [см. рисунок Б.2 а)]. Напряжение измеряют вольтметром. В некоторых случаях соотношение напряжения - силы тока измеряют инструментом, показывающим сопротивление напрямую [см. рисунок Б.2 б)].

Искомое сопротивление сравнивают с известным путем определения соотношения значений силы токов при применении того же самого напряжения по очереди к двум сопротивлениям [см. рисунок Б.3 а)] или при уравновешивании двух сопротивлений на мосте Уитстона [см. рисунок Б.3 б)].

Для всех этих методов искомое сопротивление должно быть большим относительно какого-либо калиброванного сопротивления, включенного последовательно с ним, чтобы быть предоставленным практически всему напряжению.

Стенд-имитатор внешнего дыхания человека предназначен для объективной оценки самоспасателя при работе с различной дыхательной нагрузкой и в различных внешних микроклиматических условиях.

Принципиальная схема стенда показана на рисунке В.1.

При испытании самоспасателя на стенде определяют время защитного действия, условия дыхания, параметры основных систем и устройств.

Стенд имитирует вентиляционную функцию легких. Для имитации вентиляционной функции легких стенд создает пульсирующий поток газа с изменением объемного расхода, близким к синусоидальному, и равной продолжительностью фаз вдоха и выдоха.

Стенд имитирует температурно-влажностный режим выдоха путем нагревания и увлажнения выдыхаемой газовоздушной смеси.

Мгновенные значения объемного расхода не должны отличаться от синусоидальных более чем на 4%.

Объем дыхательного цикла должен быть 1,5 - 2,5 дм³, частота дыхания должна быть 20 - 40 мин^-1.

Температура и относительная влажность газовоздушной смеси на выдохе из муляжа должны быть (36,5 +/- 0,5) °C и (95 +/- 3)% соответственно.

В состав стенда должна входить климатическая камера, где поддерживается температура в пределах от минус 50 °C до плюс 60 °C с отклонением от заданного значения не более 2 °C.

Стенд должен быть укомплектован контрольно-измерительными приборами, позволяющими устанавливать и контролировать параметры дыхательной нагрузки и регистрировать сопротивление дыханию в самоспасателе в диапазоне минус 1000 - плюс 1000 Па с погрешностью не более 20 Па.

При включении стенда на холостой ход трехходовые краны устанавливают в положение, при котором имитатор дыхания соединяется по воздуховодной системе стенда с окружающей средой. В этом положении испытуемый самоспасатель отключен от имитатора дыхания. Подключение мановакуумметра проводят к штуцеру на муляже. Избыточное давление воздуха под лицевой частью измеряют в подмасочном пространстве лицевой части.
