"ГОСТ Р 55248-2012/IEC/TR 62102:2005. Национальный стандарт Российской Федерации. Электробезопасность. Классификация интерфейсов для оборудования, подсоединяемого к сетям информационных и коммуникационных технологий"
(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1334-ст)

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования" (НТЦСЭ) "ИСЭП" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1334-ст

4 Настоящий стандарт идентичен международному документу IEC/TR 62102:2005 "Электробезопасность. Классификация интерфейсов для оборудования, подсоединяемого к сетям информационных и коммуникационных технологий" (IEC/TR 62102:2005 "Electrical safety - Classification of interfaces for equipment to be connected to information and communications technology networks", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Октябрь 2018 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Международная электротехническая комиссия (МЭК) является Всемирной организацией по стандартизации, включающей все национальные комитеты (Национальные комитеты МЭК). Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры. По указанному и другим видам деятельности МЭК публикует международные стандарты. Их подготовка возлагается на технические комитеты. Любой национальный комитет МЭК, заинтересованный в данном вопросе, может участвовать в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также участвуют в подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, определенными в соответствующем соглашении между двумя организациями.

Официальные решения или соглашения МЭК по техническим вопросам выражают, насколько это возможно, международное согласованное мнение по относящимся к делу вопросам, так как каждый технический комитет имеет представителей от всех заинтересованных национальных комитетов.

Выпускаемые документы имеют форму рекомендаций для международного использования, публикуются в виде стандартов, технических отчетов или руководств и принимаются национальными комитетами именно в таком понимании.

В целях содействия международной унификации (единой системе) национальные комитеты МЭК обязуются при разработке национальных и региональных стандартов брать за основу международные стандарты МЭК, насколько это позволяют условия конкретной страны. Любое расхождение между стандартами МЭК и соответствующими национальными или региональными стандартами должно быть ясно обозначено в последних.

МЭК не предусматривает процедуры маркировки и не несет ответственности за любое оборудование, заявленное на соответствие одному из стандартов МЭК.

Необходимо обратить внимание на то, что некоторые элементы настоящего стандарта могут являться предметом патентного права. МЭК не несет ответственности за установление любого такого патентного права.

Настоящий стандарт подготовлен Техническим комитетом 108 "Безопасность электронного оборудования в пределах аудио-, видеоаппаратуры, оборудования информационных технологий и технологий связи".

Текст стандарта основан на следующих документах:

Полную информацию о голосовании по утверждению настоящего стандарта можно найти в отчете о голосовании, указанном выше в таблице.

Международная электротехническая комиссия (МЭК) является Всемирной организацией по стандартизации, включающей в себя все национальные комитеты. Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры. По указанному и другим видам деятельности МЭК публикует международные стандарты. Их разработка возлагается на технические комитеты. Любой национальный комитет МЭК, заинтересованный в данном вопросе, может участвовать в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также участвуют в подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, определенными в соответствующем соглашении между двумя организациями.

Публикуемые документы имеют форму рекомендаций для международного использования, издаются в виде стандартов, технических отчетов или руководств и принимаются национальными комитетами.

В целях обеспечения международной унификации (единой системы) национальные комитеты МЭК разработку национальных и региональных стандартов осуществляют на основе международных стандартов МЭК, насколько это позволяют условия конкретной страны. Любое расхождение между стандартами МЭК и соответствующими национальными или региональными стандартами должно быть точно указано в национальных (региональных) стандартах.

Главной задачей технических комитетов МЭК является разработка международных стандартов. Тем не менее технический комитет может предложить публикацию стандарта, когда собраны такие данные, которые могут быть опубликованы в качестве международного стандарта, например данные, отражающие современный технический уровень.

Международный документ МЭК/ТО 62102 подготовлен Техническим комитетом МЭК 108 "Безопасность электронного оборудования в пределах аудио-, видеоаппаратуры, оборудования информационных технологий и технологий связи".

Текст международного документа основан на следующих документах:

Полную информацию о голосовании по одобрению настоящего стандарта можно найти в протоколе голосования, указанном в приведенной выше таблице.

Публикация настоящего стандарта является плановой в соответствии с Директивами ИСО/МЭК, часть 2.

Настоящий документ является руководством для определения требований к интерфейсу для оборудования с точки зрения безопасности. Он содержит перечень обозначений интерфейсов и указание категории безопасности каждого из интерфейсов. Настоящий стандарт не содержит достаточных описаний для проверки на совместимость, кроме тех случаев, когда он применяется совместно со стандартами на продукцию, такими как МЭК 60950-1 и МЭК 60950-21.

МЭК 60950-1 и МЭК 60950-21 устанавливают требования для таких категорий цепей, как цепи безопасного сверхнизкого напряжения, цепи напряжения телекоммуникационной сети, телекоммуникационных цепей удаленного электропитания и цепей опасного напряжения. Оборудование с интерфейсом порта данных предназначено для подключения к другому оборудованию или локальной сети или через сеть. В этом случае категории безопасности интерфейсов, подключаемых друг к другу, должны быть совместимыми. В системах, где телекоммуникационное оборудование и оборудование для обработки данных подключено друг к другу через различные типы интерфейсов и сетей, категория интерфейса удаленного оборудования может быть неизвестна.

Необходимо классифицировать интерфейсы оборудования по конфигурациям в соответствии с применением и выбрать категорию безопасности для интерфейса оборудования и типа сети. Также интерфейсы должны быть классифицированы для обеспечения защиты от повреждения оборудования и сети. Аспекты защиты рассмотрены в МСЭ-Т, Рекомендации серии К.

Настоящий стандарт распространяется на интерфейсы оборудования. Такие интерфейсы могут быть подключены к телекоммуникационным сетям, являться частью телекоммуникационной инфраструктуры сети или обеспечивать локальную передачу данных. Настоящий стандарт представляет собой руководство по классификации интерфейсов в соответствии с типами цепей, определенными в МЭК 60950-1 и МЭК 60950-21, с последующим анализом характеристик телекоммуникационной сети.

Настоящий стандарт распространяется только на подключенное соответствующим образом оборудование и не рассматривает повреждения, нанесенные одним оборудованием другому оборудованию, связанному с ним. В порядке исключения интерфейс может быть спроектирован для более высоких или низких уровней в целях особого применения.

В таких случаях необходимо убедиться, что подключаются только интерфейсы, имеющие ту же самую категорию безопасности и уровень защиты. Это обусловлено имеющимися техническими условиями изготовителей оборудования и сетевых провайдеров и информацией, касающейся категории установки главного интерфейса.

Настоящий стандарт предназначен для использования проектировщиками оборудования, операторами сети, сетевыми инспекторами/администраторами, разработчиками стандартов и монтажниками сетей. Настоящий стандарт применим для различных интерфейсов оборудования. Описание сетей - это не оборудование и поэтому не охватывается МЭК 60950-1 и МЭК 60950-21, а также настоящим стандартом. Тем не менее необходимо рассмотрение характеристик, установки и описания телекоммуникационных сетей при определении требований, предъявляемых к интерфейсу оборудования (например, цепь БСНН, цепь НТС-1, цепь НТС-3 и т.д.).

Если при проектировании оборудования и его интерфейса используются не МЭК 60950-1 и МЭК 60950-21 (например, МЭК 62151 в сочетании с другими стандартами по безопасности продукции), тогда предпочтительно применение соответствующих требований других стандартов.

Если возникают противоречия между настоящим стандартом и более подробными спецификациями, то применяют последние.

Настоящий стандарт применяется независимо от права собственности или ответственности за установку и техническое обслуживание оборудования или сети.

Примечание - Терминальное оборудование часто подключается к абонентскому оборудованию с помощью кабеля при использовании в бизнес-среде, поэтому существуют стандарты, охватывающие разводку кабелей.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, которые являются обязательными для применения. Для датированных ссылок применяется только приведенная редакция. Для недатированных ссылок применяется последняя редакция ссылочного документа (включая любые поправки).

IEC 60950-1:2001, Information technology equipment. Safety. Part 1. General requirements (Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования)

IEC 60950-21:2002, Information technology equipment. Safety. Part 21. Remote power feeding (Оборудование информационных технологий. Требования безопасности. Часть 21. Удаленное электропитание)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 сеть электропитания переменного тока (AC mains supply): Внешняя система электропитания переменного тока, питающая оборудование. Эти источники электропитания включают в себя частные или общественные системы энергоснабжения и, если не указано особо в настоящем стандарте, эквивалентные источники, например мотор-генераторы и источники бесперебойного электропитания.

[МЭК 60950-1, определение 1.2.8.1]

3.1.2 опасное напряжение (hazardous voltage): Напряжение, значение которого превышает 42,4 В пикового значения напряжения переменного тока или 60 В напряжения постоянного тока в цепи, не отвечающей требованиям, предъявляемым или к цепям с ограничением тока, или к цепям НТС.

[МЭК 60950-1, определение 1.2.8.5]

3.1.3 цепь с ограничением тока (limited current circuit): Цепь, сконструированная и защищенная так, что значение тока, протекающего в ней как в нормальных условиях эксплуатации, так и при единичной неисправности, не достигает опасного значения.

[МЭК 60950-1, определение 1.2.8.8]

3.1.4 первичная цепь (primary circuit): Цепь, непосредственно подключенная к сети электропитания переменного тока. Она включает в себя, например, средства для соединения с сетью электропитания переменного тока, первичные обмотки трансформаторов, электродвигателей и других нагрузочных устройств.

[МЭК 60950-1, определение 1.2.8.3]

3.1.5 вторичная цепь (secondary circuit): Цепь, не имеющая прямого подключения к первичной цепи и получающая электроэнергию через трансформатор, преобразователь или другое эквивалентное устройство или от батареи.

[МЭК 60950-1, определение 1.2.8.4]

3.1.6 цепь безопасного сверхнизкого напряжения; цепь БСНН (SELV circuit): Вторичная цепь, сконструированная и защищенная таким образом, что в нормальных условиях эксплуатации и в случае единичной неисправности значение напряжения не превышает безопасного значения.

[МЭК 60950-1, определение 1.2.8.7]

3.1.7 цепь напряжения телекоммуникационной сети; цепь НТС (TNV circuit): Цепь в оборудовании, для которой доступная зона контакта ограничена и которая спроектирована и защищена так, что при нормальных условиях эксплуатации и при единичной неисправности значение напряжения не превышает предельно допустимого значения.

[МЭК 60950-1, определение 1.2.8.10]

3.1.8 телекоммуникационная сеть (telecommunication network): Передающая среда, заканчивающаяся проводной линией, предназначенной для связи между оборудованием, которое может быть размещено в различных зданиях, исключая:

- магистральную систему для электропитания, передачи и распределения электрической энергии, если она используется как передающая среда связи;

- системы кабельного распределения;

- цепи БСНН, соединяющие модули оборудования обработки данных.

Примечания

1 Термин "телекоммуникационная сеть" определяет функциональное назначение, а не электрические характеристики сети. Телекоммуникационную сеть не классифицируют саму по себе как цепь БСНН или цепь НТС. Такая классификация относится только к цепям оборудования.

2 Телекоммуникационная сеть может быть:

- общественной или частной;

- подвергнутой перенапряжениям от переходных процессов, вызываемых атмосферными разрядами и неисправностями в системах электропитания;

- подвергнутой продольным (общим несимметричным) напряжениям, наводимым от проходящих рядом линий электросети или городского электротранспорта.

3 Примерами телекоммуникационных сетей являются:

- общие телефонные сети коммутационного типа (PSTN);

- сети общественной информации;

- интегрированные служебные цифровые сети (ISDN);

- частные сети, характеристики электрического сопряжения которых аналогичны приведенным выше.

[МЭК 60950-1, определение 1.2.13.8]

3.1.9 система кабельного распределения (cable distribution system): Электрически связанная система передачи, обычно предназначенная для передачи сигналов изображения и/или звука между отдельными строениями или между уличной антенной и строением, кроме:

- сетевых систем для электропитания, передачи и распределения электроэнергии, используемых в качестве передающей среды;

- телекоммуникационных сетей;

- цепей БСНН, соединяющих части оборудования информационных технологий.

Примечания

1 Примеры систем кабельного распределения:

- локальная кабельная сеть, объединяющая антенные телевизионные системы и главные антенные телевизионные системы;

- уличные антенны, в том числе спутниковые "тарелки", приемные антенны и другие аналогичные устройства.

2 Системы кабельного распределения могут быть подвергнуты переходным процессам, чем телекоммуникационные сети.

[МЭК 60950-1, определение 1.2.13.14]

3.1.10 обслуживающий персонал (service person): Лица, имеющие соответствующую техническую подготовку и опыт, осознающие опасность, которой они могут быть подвергнуты при выполнении задания, и владеющие способами снижения этой опасности для себя и других лиц.

3.1.11 пользователь (user): Любое лицо, не относящееся к обслуживающему персоналу. Термин "пользователь" в настоящем стандарте полностью соответствует термину "оператор", и оба этих термина взаимозаменяемы.

3.2.1 УПТ цепь (телекоммуникационная цепь удаленного электропитания) [RFT circuit (remote feeding telecommunication circuit)]: Вторичная цепь в оборудовании, предназначенная для обеспечения и получения питания напряжением постоянного тока от телекоммуникационной сети, значение которого превышает пределы, установленные для НТС цепей и цепей, в которых возможны перенапряжения от телекоммуникационных сетей.

[МЭК 60950-21, определение 3.1]

3.2.2 УПТ-Т цепь (RFT-C circuit): УПТ цепь, которая спроектирована и защищена так, что при нормальных условиях эксплуатации и в условиях единичной неисправности значения тока в цепи не превышают установленных.

[МЭК 60950-21, определение 3.2]

3.2.3 УПТ-Н цепь (RFT-V circuit): УПТ цепь, которая разработана и защищена так, что при нормальных условиях эксплуатации и в условиях единичной неисправности значения напряжения являются ограниченными; ограничена также область, доступная для контакта.

[МЭК 60950-21, определение 3.3]

3.3.1 интерфейс антенны (antenna interface): Порт для связи радиочастотной антенны с оборудованием.

3.3.2 интерфейс коаксиального кабеля (coaxial cable interface): Порт для соединения коаксиального кабеля, предназначенного для асимметричной передачи, с оборудованием.

Примечание - Использование коаксиального кабеля для внутренней установки и кабеля для наружной установки рассматривается по отдельности.

3.3.3 точка сетевого оконечного устройства (network termination point): Физическая точка на границе сети для присоединения сетевого оборудования или для сопряжения с другой сетью.

3.3.4 двухпроводной интерфейс (paired conductor interface): Порт для соединения кабеля, предназначенного для симметричной передачи (например, витой пары), с оборудованием.

Примечание - Использование коаксиального кабеля для внутренней установки и кабеля для наружной установки рассматривается по отдельности.

3.3.5 точка подключения оконечного оборудования (terminal connection port): Физическая точка оконечного оборудования, предназначенная для соединения с сетью.

В настоящем стандарте (см. раздел 4, приложение B и приложение C) применены следующие сокращения:

ADSL - асимметричная цифровая абонентская линия;

DLL - цифровая местная линия;

DSL - цифровая абонентская линия;

HPNA - архитектура организации сети домашней телефонной линии;

ISDN - цифровая сеть с интеграцией обслуживания;

POTS - обычная аналоговая телефонная линия;

ЛВС (LAN) - локальная вычислительная сеть;

ПК (PC) - персональный компьютер;

КИМ (PCM) - кодово-импульсная модуляция;

ТСОП (PSTN) - телефонная сеть общего пользования;

УПТ (RFT) - телекоммуникационное оборудование удаленного питания;

УИП (RPS) - удаленный источник питания;

СЦИ (SDH) - синхронная цифровая иерархия;

УПАТС (PABX) - учрежденческо-производственная автоматическая телефонная станция;

USB - универсальная последовательная шина;

ТСОУ (NTP) - точка сетевого оконечного устройства;

ТПОО (TCP) - точка подключения оконечного оборудования;

ЭСР (ESD) - электростатический разряд;

АДТС - архитектура домашней телефонной сети;

БДП - преобразователь, базовый доступ;

БДСОУ - сетевое оконечное устройство, базовый доступ;

БСО - блок сетевого окончания;

VGA - стандарт мониторов и видеоадаптеров;

ЛОУ - линейное оконечное устройство;

ОС - оператор сети;

ОУ - оконечное устройство;

РС - рекомендуемый стандарт;

СОП - сеть общего пользования;

СОУ - сетевое оконечное устройство;

ТА - терминальный адаптер;

ТКС - точка клеммового соединения;

ТСП - точка сетевого подключения.

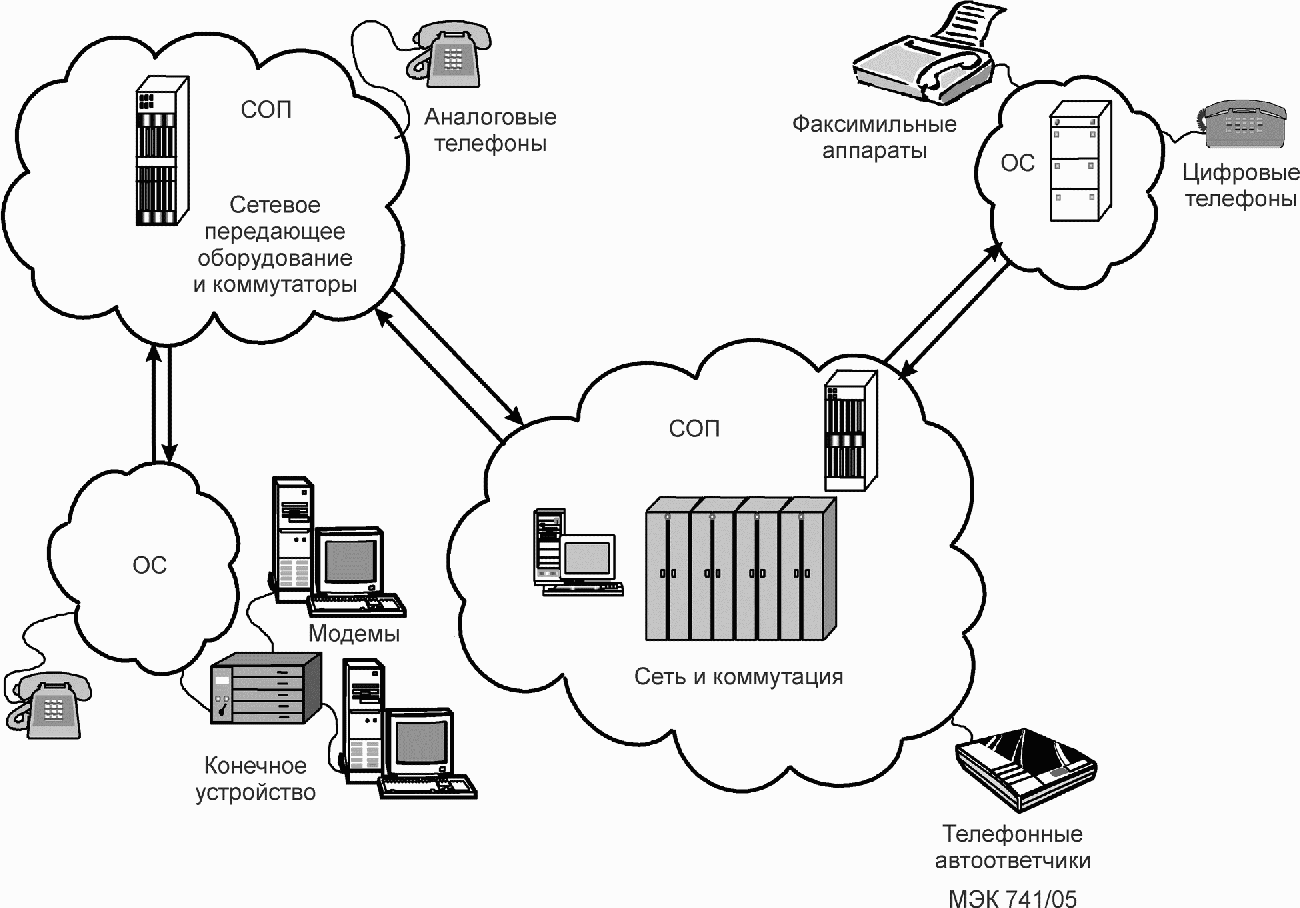

Возможная конфигурация "сетевых облаков", дающих примеры типов оборудования, охватываемых настоящим стандартом, показана на рисунке 1. Одно оборудование будет иметь интерфейсы только одного или двух типов, другое - нескольких типов. Некоторые из "сетевых облаков" будут элементами ТСОП (в которой присутствует возможность существования более одного ОС), а другие - частными сетями. Оборудование, связанное с таким "сетевым облаком", и часть самого "сетевого облака" могут быть любого типа, охватываемого областью применения настоящего стандарта.

Настоящий стандарт служит основой для требований безопасности и уровней защиты, ссылки на конкретные примеры даны на рисунках 1 и 2. Нерассмотренные конфигурации должны выполняться с использованием таких же принципов.

Если оборудование имеет два интерфейса различного типа или более, необходимо обеспечить безопасное разделение внутри устройства между этими интерфейсами в соответствии с МЭК 60950-1 и МЭК 60950-21.

Примеры возможных сетевых конфигураций показаны на рисунке 2. Учитываются некоторые элементы сети, связанные с такими сетями и показателями различных коммерческих организаций, как СОП и ОС, которые обычно (общественные или частные) включаются в инфраструктуру сетевого обеспечения для обслуживания конечного клиента.

Примечание - Первичные и вторичные сети могут подвергаться воздействию динамического перенапряжения (см. МЭК 60950-1).

Требования для цепей БСНН приведены в МЭК 60950-1.

Требования для цепей НТС приведены в МЭК 60950-1. Цепи НТС подразделяются на цепи НТС-1, НТС-2 и НТС-3 в зависимости от номинального рабочего напряжения и степени подверженности воздействию динамического перенапряжения.

Классификация по безопасности (например, цепей БСНН, НТС-1, НТС-2 и НТС-3) портов для сетей и любые ограничения, касающиеся топологии сети (например, или для сетевой среды 0, или для сетевой среды 1, см. 6.1 и 6.2), должны быть указаны в документации производителя, поставляемой вместе с оборудованием, если неопределенность может представлять угрозу безопасности (см. МЭК 60950-1, пункт 1.7.2).

Примечание - В зависимости от конструкции интерфейса существует возможность того, что один порт подходит более чем для одного типа цепи другого оборудования. Например, рассматривая цепь в оборудовании, которое удовлетворяет требованиям НТС цепей и в которой интерфейс телекоммуникационного порта имеет разделение между цепями в соответствии с п. 6.2.1 МЭК-60950-1, то такой интерфейс телекоммуникационного порта будет предназначен для соединения с БСНН цепью или цепью НТС-1.

Для оборудования, предназначенного для установки пользователем, рекомендуется следующее:

- обеспечить интерфейс телекоммуникационных портов схемой, предназначенной для подсоединения к сетевой среде 1 (например, цепь НТС-1 вместо цепи БСНН или цепь НТС-3 вместо цепи НТС-2);

- предоставить достаточную информацию в пользовательских инструкциях во избежание подсоединения к телекоммуникационной сети в сетевой среде 1.

Требования к цепям УПТ приведены в МЭК 60950-21.

Приложение A устанавливает количество процессов, некоторые из них могут повлиять на телекоммуникационную сеть таким образом, что перенапряжение может быть вызвано и передано через порт интерфейса оборудованию. Такие процессы обычно не зависят от нормального рабочего напряжения цепи, но могут подвергаться воздействию импеданса сети.

Для определения состояния безопасности цепи внутри оборудования для подсоединения к определенной сети необходимо знать:

- нормальное рабочее напряжение сети (обусловленное рассматриваемой цепью и напряжением, поступающим от телекоммуникационной сети);

- интенсивность и частоту перенапряжения;

- присутствует ли энергетический опасный фактор;

- происходит ли питание сети от источника ограниченной мощности.

Телекоммуникационная сеть рассматривается в сетевой среде 0, если все участки сети отвечают следующим условиям:

a) уменьшено возможное воздействие непрямой молнии (более подробно см. приложение C, пункт 1);

b) уменьшена вероятность наличия разных потенциалов земли (более подробно см. приложение C, пункт 2);

c) уменьшена вероятность перекрещивания проводов источника питания (более подробно см. приложение C, пункт 3);

d) уменьшена вероятность вынужденных переходных процессов и напряжений (более подробно см. приложение C, пункты 4 и 5).

Телекоммуникационная сеть рассматривается в сетевой среде 1, если не выполняется одно требование или более для сетевой среды 0.

Для того чтобы определить, какой тип цепи соответствует определенному интерфейсу, необходимо знать:

- рабочее напряжение (или текущее для конкретной цепи) при нормальных условиях или условии единичной неисправности в оборудовании;

- сеть принадлежит к сетевой среде 0 или сетевой среде 1.

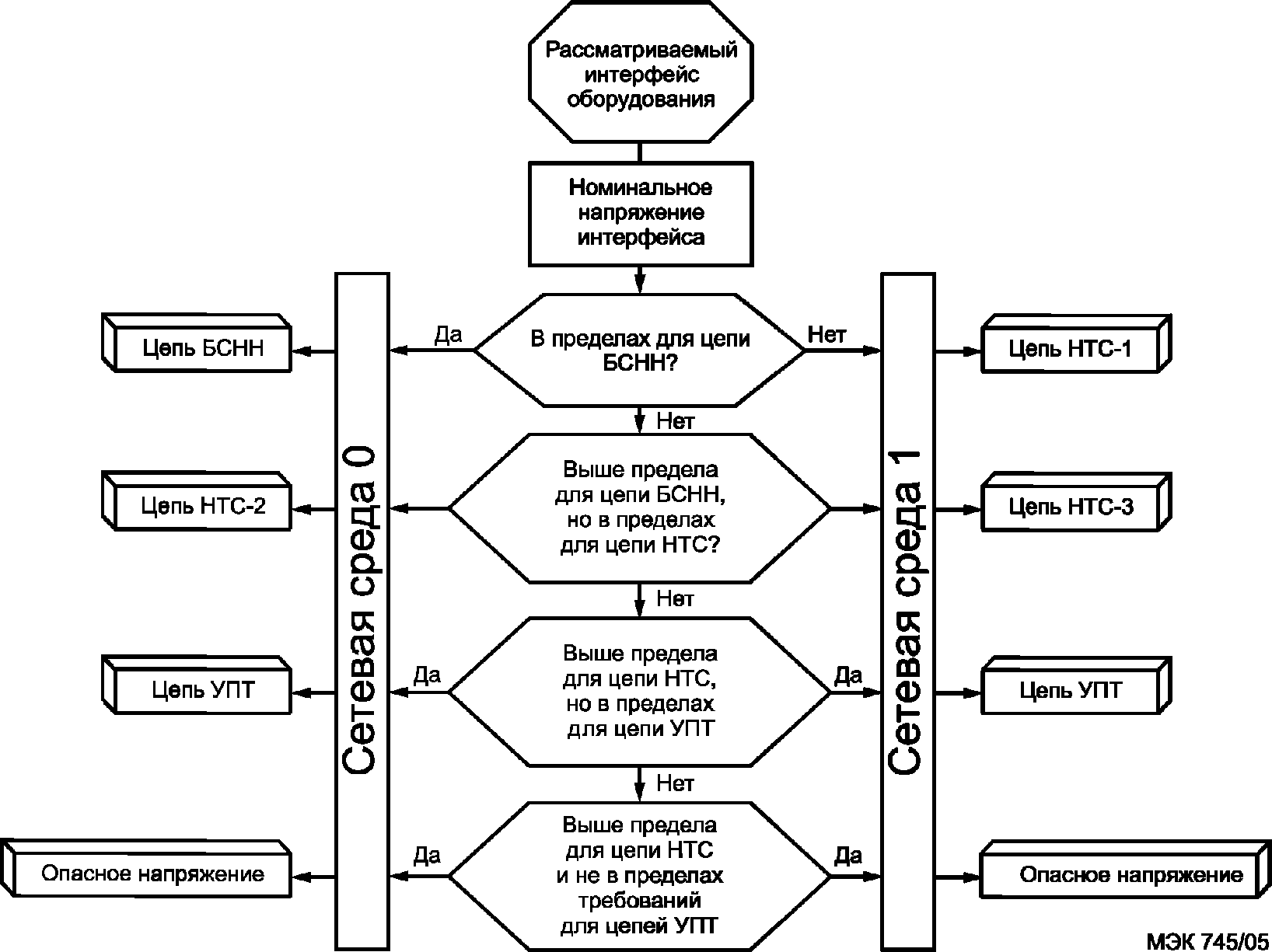

Это показано на рисунке 3.

Примечания

1 Требования по отделению цепей БСНН, НТС и УПТ от опасного напряжения установлены в МЭК 60950-1 и МЭК 60950-21. Опасное напряжение может возникнуть в первичных и вторичных цепях.

2 При определении типа цепей используют вольтовые характеристики, используемые при описании сетей, такие как метод изоляции, предельный ток, предельная мощность, перенапряжение и переходные процессы (см. требования к цепи для более подробной информации).

Примеры конкретных интерфейсов сети приведены в приложении B. Диапазон напряжений для цепей БСНН и НТС указан в приложении D.

В таблице B.1 представлены некоторые примеры с решениями для универсальных сетевых интерфейсов. Таблица учитывает, что интерфейсы для информационных и коммуникационных технологических сетей часто стандартизованы на региональном или национальном уровне, а не на международном. Это не означает, что данный перечень является полным.

1) Вероятное воздействие непрямой молнии (например, молния, которая не попадает непосредственно на сетевые проводники, но при этом наводит в них напряжение) уменьшено с помощью мер, описанных в МЭК 61312-1, зона защиты ЗЗС 1.

2) Вероятность наличия разных потенциалов земли, находящихся на различных точках сети, уменьшена до уровня, при котором поражение электрическим током маловероятно, например подключением всего оборудования в сети к аналогичной системе уравновешивания потенциалов (см. МЭК 60364).

Примечания

1 Равнопотенциальная зона обеспечивает защиту людей от поражения электрическим током, но защита соединительных кабелей от перегрузок по току не обязательна. Такие перегрузки могут являться причиной перегрева с возможностью возникновения огня. Примеры мер, которые могут быть приняты для предупреждения перегрузок по току, включают снижение уровня разности потенциалов подходящей разводкой кабелей в здании (см. рекомендации МСЭ-Т К.27 или МСЭ-Т К.31 в зависимости от размещения) и изоляции интерфейсов оборудования от земли.

2 В США сетевой телекоммуникационный проводник рассматривается в сетевой среде 1, когда существует вероятность случайного контакта с сетью электропитания переменного тока, работающей от эффективного напряжения более 300 В относительно земли.

3) Возможность перекрестного контакта источника питания между сетью и сетью электропитания переменного тока маловероятна и предотвращается, например, подходящими методами установки или проверкой, что проводники сети электропитания переменного тока, или проводники сети, или и те и другие изолированы от наибольшего номинального напряжения сети электропитания переменного тока, как описано в МЭК 60364.

4) Возможность переходных процессов, вызванных сетью, скачков и неисправностей в электроснабжении вследствие емкостной, индуктивной или общей импедансной связи маловероятна из-за электрической изоляции и физического взаимодействия сетевых проводников и проводки сети электропитания переменного тока.

5) Возможность разности потенциалов, вызванной электрической тягой, маловероятна вследствие значительного расстояния между телекоммуникационной сетью и такой системой тяги.
