5.13.2 Регулятор давления мобильной системы подачи воздуха
Регулятор давления в сочетании с легочным автоматом и шлангом подачи сжатого воздуха должны соответствовать требованиям 5.8 и 5.9.
Испытания проводят согласно 11.27.
5.13.3 Предохранительный клапан регулятора давления
5.13.3.1 Регулятор давления должен быть оснащен предохранительным клапаном.
5.13.3.2 Предохранительный клапан должен обеспечивать прохождение потока воздуха 400 дм3/мин при среднем давлении не более 3,0 МПа. При работе предохранительного клапана сопротивление дыханию в аппарате на вдохе и выдохе не должно превышать 2,5 кПа.
Испытания проводят в соответствии с 11.19.
5.13.4 Требования к сигнальному устройству мобильной системы подачи воздуха
5.13.4.1 Сигнальное устройство должно срабатывать при минимальной подаче воздуха, заявленной производителем.
5.13.4.2 Если производителем предусмотрена работа системы подачи воздуха без участия оператора, контролирующего подачу воздуха, то сигнальное устройство должно быть переносным и быть установлено на аппарате пользователя.
5.13.4.3 Если производителем предусмотрена работа системы подачи воздуха с участием оператора для контроля подачи воздуха, то сигнальное устройство должно предупреждать оператора и пользователя.
5.13.4.4 Сигнальное устройство должно срабатывать при давлении (5,5 +/- 0,5) МПа.
- для непрерывного сигнала - не менее 60 с;
- для прерывистого сигнала - не менее 15 с, затем сигнал должен возобновиться с интервалом не более 60 с и продолжать звучать до давления 1,0 МПа.
5.13.4.6 Сигнальное устройство должно срабатывать при резервном запасе воздуха на одного пользователя не менее 300 дм3 при атмосферном давлении.
5.13.5 Требование к звуковому сигналу устройства мобильной системы подачи воздуха
5.13.5.1 Уровень звукового давления должен быть не менее 90 дБ при измерении в области уха пользователя аппарата или на расстоянии не более 1 м от мобильной системы подачи воздуха (при наличии оператора). Сигнал может быть непрерывным или прерывистым.
- для непрерывного сигнала - не менее 60 с;
- для прерывистого сигнала - не менее 15 с, затем сигнал должен возобновиться с интервалом не более 60 с и продолжать звучать до давления 1,0 МПа.
5.13.5.3 При срабатывании сигнальное устройство не должно оказывать влияния на работу в аппарате.
Испытания проводят в соответствии с 11.28.1.
Шланг подачи сжатого воздуха, соединительный шланг среднего давления, соединения, легочный автомат и дыхательный шланг (при наличии) должны быть герметичны при погружении в воду на 1 мин.
Испытания проводят в соответствии с 11.14.
5.15.1 Требования по сохранению аппаратом работоспособности после вибронагрузки - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.3.1).
Испытания проводят в соответствии с 11.15.1.
5.15.2 Требования по сохранению аппаратом работоспособности после воздействия транспортных ударных нагрузок - в соответствии с ГОСТ Р 12.4.186-2012 (пункт 4.3.2).
Испытания проводят в соответствии с 11.15.2.
- температуры (60 +/- 3) °C в течение не менее 4 ч при относительной влажности не менее 95%;
- температуры минус (50 +/- 3) °C в течение не менее 4 ч.
Испытания проводят в соответствии с 11.15.3.
5.15.4 Лицевая часть и легочный автомат должны быть устойчивы к воздействию дезинфицирующих растворов, рекомендованных изготовителем, а также ректификованного этилового спирта по ГОСТ Р 51652.
Испытания проводят в соответствии с 11.16.
5.15.5 Требования по устойчивости составных частей аппарата, включая шланг подачи сжатого воздуха, к воздействию открытого пламени - в соответствии с ГОСТ Р 12.4.252-2009 (подраздел 5.9). Требования не предъявляют к частям систем подачи сжатого воздуха (кроме шланга подачи сжатого воздуха).
5.15.6 Аппарат должен сохранять работоспособность и соответствовать требованиям 5.8.2 после погружения в воду.
Испытания проводят в соответствии с 11.25.
Примечание - Аппарат не предназначен для использования под водой.
6.1 Вероятность безотказной работы аппарата за время защитного действия должна быть не менее 0,99 при доверительной вероятности 0,9.
Испытания проводят в соответствии с 11.30.
Испытания проводят в соответствии с 11.30.
7.1 Каждый аппарат должен иметь заводской знак со следующими данными:
- условным обозначением аппарата;
- номером технических условий и номером стандарта, в соответствии с которым он изготовлен;
- наименованием предприятия-изготовителя или его товарным знаком;
- серийным номером изделия;
- датой изготовления (год и месяц);
- наименованием страны-изготовителя.
Проверку проводят в соответствии с 11.2.
7.2 Заводской знак должен быть прикреплен к аппарату в месте, защищенном от механических повреждений.
Проверку проводят в соответствии с 11.2.
7.3 Шланг подачи сжатого воздуха должен иметь следующую обязательную маркировку:
- номер партии или условное обозначение типа;
- год выпуска;
- наименование предприятия-изготовителя или его товарный знак.
7.4 Все детали одной модели должны быть снабжены идентифицирующей маркировкой согласно приложению А. Маркировка должна быть четко видимой и более долговечной. Детали, подлежащие замене пользователем в процессе эксплуатации, и основные сборочные единицы должны быть легкоидентифицируемыми.
Испытания проводят в соответствии с 11.2.
8.1 Руководство по эксплуатации аппарата должно содержать следующие сведения:
- назначение аппарата;
- условия эксплуатации;
- комплектность;
- основные технические характеристики;
- состав аппарата;
- устройство и принцип действия составных частей;
- проверку, регулирование и обслуживание аппарата;
- установки (приборы), которыми изготовитель рекомендует осуществлять проверки аппарата;
- требования безопасности;
- правила пользования аппаратом;
- возможные неисправности аппарата и методы их устранения;
- необходимые указания по обучению пользователей аппарата;
- информацию о маркированных деталях.
Проверку проводят в соответствии с 11.1.
8.2 Паспорт на аппарат должен содержать следующие сведения:
- данные об изготовителе;
- основные технические характеристики;
- комплектность;
- отметку о приемке изделия;
- гарантийные обязательства изготовителя на аппарат, которые должны быть не менее 12 мес;
- гарантийные обязательства изготовителя на редуктор, которые должны быть не менее трех лет.
Примечание - Эксплуатационная документация на аппарат должна быть на русском языке.
Проверку проводят в соответствии с 11.1.
9.1 Требования безопасности к аппарату должны быть изложены в соответствующих разделах руководства по эксплуатации аппарата и баллона.
9.2 Сжатый воздух, предназначенный для заполнения баллонов аппарата, должен удовлетворять требованиям, приведенным в таблице 1.
Аппарат должен пройти все стадии и этапы разработки и приемки, предусмотренные ГОСТ Р 15.201 и ГОСТ 2.103.
Для контроля качества аппаратов проводят следующие виды испытаний:
- предварительные (заводские);
- приемочные;
- типовые.
Определения видов испытаний - по ГОСТ 16504.
10.2.1.1 Предварительные испытания аппаратов проводит предприятие-изготовитель с целью предварительной оценки соответствия опытных образцов аппарата требованиям технического задания, а также определения готовности опытных образцов к приемочным испытаниям.
10.2.1.2 Программа и методика предварительных и приемочных испытаний должны включать в себя проверку всех показателей и характеристик, указанных в настоящем стандарте, а также другие требования и методы испытаний в соответствии с техническим заданием на конкретный тип аппарата.
10.2.1.3 К лабораторным испытаниям с участием испытателей допускаются только те аппараты, которые прошли испытания с использованием приборов и испытания на стенде-имитаторе внешнего дыхания человека, согласно приложению Б.
10.2.2.1 Приемочные испытания аппаратов проводит предприятие-изготовитель с целью оценки всех определенных техническим заданием характеристик аппарата, а также для принятия решения по вопросу о возможности постановки аппарата на серийное производство.
10.2.2.2 Приемочным испытаниям подвергают опытные образцы аппарата.
10.2.3.1 Квалификационные испытания аппаратов проводит предприятие-изготовитель с целью определения готовности предприятия к серийному производству аппаратов.
10.2.3.2 Квалификационные испытания проводят по отдельной программе и методике испытаний, утвержденной предприятием-изготовителем.
10.2.4.1 Приемо-сдаточные испытания проводят в порядке и объеме, установленных в технической документации изготовителя.
10.2.4.2 Приемо-сдаточным испытаниям подвергают каждый аппарат.
10.2.5.1 Периодические испытания аппаратов проводят один раз в два года с целью контроля стабильности качества аппаратов.
10.2.5.2 Периодические испытания проводят в порядке и объеме, установленных в технической документации изготовителя.
10.2.6.1 Типовые испытания аппаратов проводят с целью оценки эффективности и целесообразности внесения изменений в конструкцию аппаратов.
10.2.6.2 Программа и методика типовых испытаний должны содержать проверку тех характеристик и параметров, на которые могут повлиять данные изменения.
10.2.6.3 Программу и методику типовых испытаний разрабатывает предприятие-изготовитель.
10.2.6.4 Результаты типовых испытаний оформляют протоколом с заключением о целесообразности внесения изменений.
Испытания, за исключением специально оговоренных, проводят при нормальных климатических условиях по ГОСТ 15150.
Испытательное оборудование должно быть аттестовано согласно ГОСТ Р 8.568.
Средства измерений должны быть утвержденного типа и быть поверены в соответствии с [1].
Допускается применение других средств измерений, обеспечивающих необходимую точность измерений.
Результат проверки считают положительным, если при рассмотрении документов на аппарат установлено соответствие их содержания требованиям настоящего стандарта.
Испытания проводят в соответствии с ГОСТ Р 12.4.252-2009 (подраздел 6.2).
Результат проверки считают положительным, если при визуальном осмотре аппарата установлено его соответствие требованиям настоящего стандарта.
Испытания проводят в соответствии с ГОСТ Р 12.4.252-2009 (подраздел 6.4).
Результат проверки считают положительным, если установлено соответствие требованиям настоящего стандарта.
Определяют силу, которую необходимо приложить к органам управления аппаратом (кнопки, рычаги, маховики и др.) для их включения (выключения). Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.4).
Результат проверки считают положительным, если значение силы, необходимой для включения (выключения) органов управления аппаратом, не превышает 80 Н, что соответствует требованию 5.11.
Проверку проводят при нормальной температуре окружающего воздуха.
Регистрируют избыточное давление воздуха в подмасочном пространстве лицевой части при расходе воздуха через клапан выдоха 10 дм3/мин.
11.5.1 Оборудование и средства измерений
Для проведения испытаний необходимы следующие оборудование и средства измерений:

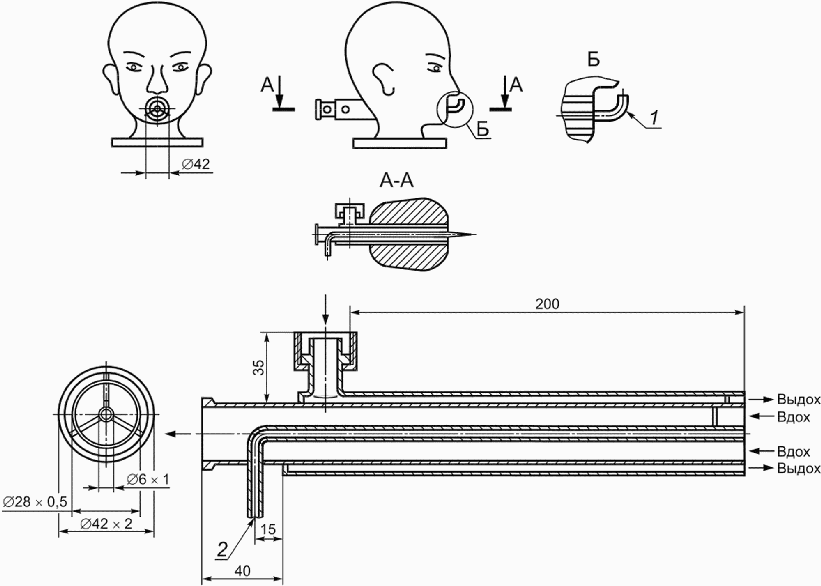

- муляж головы человека;
- мановакуумметр с пределом измерений до 1000 Па и погрешностью не более 20 Па;
- ротаметр РМ-1,0 с верхним пределом измерений 1,0 м3/ч (до 16,6 дм3/мин по воздуху) и погрешностью не более 2,5%.
11.5.2 Проведение испытаний
Лицевую часть аппарата надевают на муляж головы человека. Муляж подключают к манометру. Легочный автомат присоединяют к лицевой части. Патрубок вдоха заглушают. В патрубок выдоха муляжа головы человека создают расход воздуха в подмасочное пространство лицевой части 10 дм3/мин, контролируемый по ротаметру РМ-1,0. По манометру определяют избыточное давление воздуха в подмасочном пространстве лицевой части.
Результат проверки считают положительным, если в подмасочном пространстве лицевой части поддерживается избыточное давление, не превышающее 600 Па, что соответствует требованию 5.9.3.
Проверку проводят при нормальной температуре окружающего воздуха.
Регистрируют вакуумметрическое давление воздуха в подмасочном пространстве лицевой части при давлении воздуха в аппарате, соответствующем максимальному, среднему и минимальному значениям.
11.6.1 Оборудование и средства измерений
Для проведения испытаний необходимы следующие оборудование и средства измерений:
- муляж головы человека;
- мановакуумметр с пределом измерений до 2500 Па и погрешностью не более 20 Па;
- ротаметр РМ-1,0 с верхним пределом измерений 1,0 м3/ч (до 16,6 дм3/мин по воздуху) и погрешностью не более 2,5%;
- ротаметр РМ-25 с верхним пределом измерений 25 м3/ч (до 420 дм3/мин по воздуху) и погрешностью не более 2,5%;
- вакуум-насос.
11.6.2 Проведение испытаний
Лицевую часть аппарата надевают на муляж головы человека. Муляж подключают к мановакуумметру, ротаметру РМ-1,0 и вакуум-насосу, в шланге подачи воздуха создают минимальное давление. Легочный автомат присоединяют к лицевой части. Включают вакуум-насос и создают расход из подмасочного пространства лицевой части 10 дм3/мин. По мановакуумметру определяют вакуумметрическое давление воздуха в подмасочном пространстве лицевой части.
Ротаметр РМ-0,1 заменяют на ротаметр РМ-25, вакуум-насосом создают расход 300 дм3/мин. По мановакуумметру определяют вакуумметрическое давление воздуха в подмасочном пространстве лицевой части.
Результат проверки считают положительным, если при значениях давления воздуха в баллоне, соответствующих максимальному, среднему и минимальному значениям, давление в подмасочном пространстве лицевой части при расходе 10 дм3/мин находится в диапазоне 50 - 350 Па; не происходит самопроизвольного открывания клапана легочного автомата при вакуумметрическом давлении менее 50 Па. При расходе 300 дм3/мин вакуумметрическое давление в подмасочном пространстве не должно превышать 1,0 кПа, что соответствует требованиям 5.8.1.1 - 5.8.1.3.
Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.7).
Результат проверки считают положительным, если выполняются требования 5.12.9, 5.12.10, 5.13.4.5, 5.13.4.6, 5.13.5.1 и 5.13.5.2.
11.8.1 Средства измерений
Для проведения испытаний необходим шумомер с верхним пределом измерений до 140 дБ и погрешностью не более 2 дБ.
11.8.2 Проведение испытаний
11.8.2.1 Переключающее устройство проверяют при подсоединенном шланге подачи сжатого воздуха и открытом вентиле баллона автономного дыхательного аппарата.
11.8.2.2 Лицевую часть аппарата надевают на муляж головы человека, к лицевой части подсоединяют легочный автомат. Муляж подсоединяют к искусственным легким, отрегулированным на легочную вентиляцию 50 дм3/мин (синусоидальный поток 25 циклов в минуту, по 2,0 дм3 за один цикл). В шланге подачи сжатого воздуха создают рабочее давление. Включают искусственные легкие. В шланге подачи сжатого воздуха медленно понижают давление.
11.8.2.3 Как только устройство активировано и сигнальное устройство сработало, испытание продолжают, включая в себя три цикла сигнализации, после которых в шланг подачи сжатого воздуха еще раз подают давление при имеющемся сигнале.
11.8.2.4 При работающем сигнальном устройстве проводят измерения уровня звукового давления, создаваемого им на самом близком расстоянии к устройству с помощью измерителя уровня звукового давления, которое должно быть не менее 90 дБ в диапазоне частот 2000 - 4000 Гц.
Проверку резьбы проводят с использованием калибров для метрической резьбы по ГОСТ 24997.
Проверку резьбы проводят с использованием калибров для круглой резьбы по ГОСТ 8762.
Результат проверки считают положительным, если после ее окончания установлено, что отсутствуют визуально наблюдаемые изменения внешнего вида соединительных узлов, а также выполнены требования 5.6.1.
Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.10) при приложении силы 250 Н.
Результат проверки считают положительным, если после ее окончания установлено, что отсутствуют визуально наблюдаемые изменения внешнего вида соединения легочного автомата и лицевой части, а также выполнены требования 5.6.2.
Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.11).
Результат проверки считают положительным, если выполнены требования 5.8.3.2.
При максимальном эксплуатационном давлении, предусмотренном для данного аппарата, шланг подачи сжатого воздуха, соединительный шланг среднего давления, соединения, легочный автомат и дыхательный шланг (при наличии) должны пройти проверку на герметичность путем погружения в воду на 1 мин. Легочный автомат должен быть включен, а место соединения с лицевой частью должно быть герметизировано.
Проверку проводят перед и после испытаний, за исключением испытаний на устойчивость к воздействию открытого пламени. Утечка не допускается.
Результат проверки считают положительным, если выполнены требования 5.14.
Испытания проводят последовательно на одном аппарате.
Испытания заключаются в том, что аппарат последовательно подвергают внешним воздействиям с параметрами, изложенными в 5.15, и после каждого вида воздействия визуально определяют отсутствие механических повреждений аппарата, влияющих на его работоспособность, а также определяют соответствие аппарата требованиям 5.9, 5.8.2 и 5.14.
Испытания проводят по методикам ГОСТ Р 12.4.186-2012 (пункт 8.18.1).
Результат проверки считают положительным, если выполнены требования 5.15.1.
11.15.2 Проверка сохранения работоспособности аппарата после воздействия транспортных ударных нагрузок
Испытания проводят по методикам ГОСТ Р 12.4.186-2012 (пункт 8.18.2).
Результат проверки считают положительным, если выполнены требования 5.15.2.
11.15.3 Проверка сохранения работоспособности аппарата после воздействия на него климатических факторов
Испытания проводят в климатической камере в соответствии с ГОСТ Р 12.4.186-2012 (пункт 8.18.3), обеспечивающей поддержание параметров, установленных в 5.15.3.
Испытания проводят в такой последовательности:
- воздействие температуры (60 +/- 3) °C в течение не менее 4 ч при относительной влажности не менее 95%;
- воздействие температуры минус (50 +/- 3) °C в течение не менее 4 ч.
Результат проверки считают положительным, если выполнены требования 5.15.3.
11.16 Проверка устойчивости лицевой части и легочного автомата к воздействию дезинфицирующих растворов
Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.19).
Результат проверки считают положительным, если выполнены требования 5.15.4.
11.17 Проверка устойчивости дыхательного аппарата к воздействию открытого пламени температурой (800 +/- 50) °C
Проверку проводят по методикам ГОСТ Р 12.4.252-2009 (подраздел 6.8), но при времени воздействия открытого пламени не более (5,0 +/- 0,2) с.
Проверке подвергают аппарат вместе со шлангом подачи воздуха.
Результат проверки считают положительным, если после ее окончания отсутствуют разрушения составных частей подвесной системы дыхательного аппарата, составные части не поддерживали горение или тление более (5,0 +/- 0,2) с, а пряжки выполнили свои функции, что соответствует требованиям 5.15.5.
11.18 Проверка прочности соединений переключателя аварийного режима, установленного на соединительном шланге среднего давления или дыхательном шланге
11.18.1 Оборудование и средства измерений
Для проведения испытаний необходимы следующие оборудование и средства измерений:
- имитационный корпус;
- динамометр с пределом измерения не менее 1000 Н и погрешностью не более 2%;
- секундомер с погрешностью не более 1 с.
11.18.2 Проведение испытаний
К шлангу вдоль его оси прикладывают силу 250 Н в течение 5 мин.
Результат проверки считают положительным, если соединения не отделились от креплений, что соответствует требованию 5.12.5.
11.19.1 Средства измерений
Для проведения испытаний необходимы следующие средства измерений:
- ротаметр РМ-25 с верхним пределом измерений 25 м3/ч (до 420 дм3/мин по воздуху) и погрешностью не более 2,5%;
- манометр с верхним пределом измерений до 4,0 МПа и погрешностью не более 0,06 МПа;
- мановакуумметр с пределом измерений до 2500 Па и погрешностью не более 20 Па.
11.19.2 Проведение испытаний
Регулятор давления подсоединяют через тройник к полости низкого давления проверяемого редуктора и манометру. Ротаметр РМ-25 подсоединяют к выходу предохранительного клапана. Медленно повышая давление подачи воздуха, создают расход воздуха 400 дм3/мин через предохранительный клапан проверяемого редуктора и определяют давление по манометру.
Затем регулятор давления и манометр подсоединяют к легочному автомату, соединенному с полумаской аппарата, надетой на муляж головы человека. Муляж головы соединяют с искусственными легкими, отрегулированными на легочную вентиляцию 50 дм3/мин, и мановакуумметром, измеряющим сопротивление дыханию. Регулятором давления создают вышеопределенное давление, включают искусственные легкие и фиксируют сопротивление дыханию.
Результат проверки считают положительным, если выполнены требования 5.13.3.2.
11.20 Проверка работоспособности шланга подачи сжатого воздуха и соединительного шланга среднего давления и их креплений
11.20.1 Средства измерений
Для проведения испытаний необходимы следующие средства измерений:
- манометр с верхним пределом измерений до 4,0 МПа и погрешностью не более 0,06 МПа;
- секундомер с погрешностью не более 1 с.
11.20.2 Проведение испытаний
Испытания проводят на шланге, снятом с аппарата. На один конец шланга устанавливают заглушку, а к другому концу шланга подводят давление вдвое больше давления предохранительного клапана редуктора или не менее 3,0 МПа и делают выдержку в течение 15 мин.
Результат проверки считают положительным, если не произошло разрывов, трещин в шланге, что соответствует требованиям 5.7.1.
11.21.1 Оборудование и средства измерений
Для проведения испытаний необходимы следующие оборудование и средства измерений:
- две квадратные металлические пластины размером 100 x 100 мм или круглые диаметром 100 мм и толщиной не менее 10 мм. Одна пластина зафиксирована, а другая подвижна под прямым углом к плоскости пластины. Подвижная пластина способна выдерживать нагрузку силой 1000 Н, прикладываемую между пластинами (см. рисунок 1);
- динамометр с пределом измерений не более 100 Н и погрешностью не более 2%;
- секундомер с погрешностью не более 1 с;
- ротаметр РМ-10 с верхним пределом измерений 10 м3/ч (до 170 дм3/мин по воздуху) и погрешностью не более 2,5%.
Размеры в миллиметрах
![]() на устойчивость к повреждениям
11.21.2 Проведение испытаний
Шланг подачи сжатого воздуха располагают между пластинами, создают расход через шланг 120 дм3/мин. К верхней пластине прикладывают силу 1000 Н - для шланга подачи сжатого воздуха и 50 Н - для дыхательного шланга.
Измеряют расход воздуха через шланг. Определяют уменьшение расхода воздуха.
Результат проверки считают положительным, если уменьшение расхода составило не более 10%, что соответствует требованию 5.7.3.
11.22 Проверка прочности шланга подачи сжатого воздуха, ременных крепежей, креплений и соединения переключателя аварийного режима (при наличии) со шлангом подачи
11.22.1 Оборудование и средства измерений
Для проведения испытаний необходимы следующие оборудование и средства измерений:
- имитационный корпус;
- динамометр с пределом измерения не менее 1000 Н и погрешностью не более 2%;
- секундомер с погрешностью не более 1 с.
11.22.2 Проведение испытаний
Пояс и ременные крепежи с креплениями прикрепляют к имитационному корпусу в вертикальном положении.
К шлангу подачи сжатого воздуха прикладывают силу 1000 Н в течение 5 мин (см. рисунок 2).
Размеры в миллиметрах
![]() или пояса, шланга подачи сжатого воздуха и креплений
Результат проверки считают положительным, если шланг подачи сжатого воздуха, крепления, соединения и впускной клапан не отделились от креплений, пояса или ремней, что соответствует требованию 5.7.5 и 5.12.4.
11.23.1 Средства измерений
Для проведения испытаний необходимы следующие средства измерений:
- ротаметр РМ-25 с верхним пределом измерений 25 м3/ч (до 420 дм3/мин по воздуху) и погрешностью не более 2,5%;
- линейка металлическая до 1000 мм с погрешностью не более 0,15 мм.
11.23.2 Проведение испытаний
Шланг подачи сжатого воздуха размещают на горизонтальной поверхности и приводят его в форму однопетлевого витка диаметром (300 +/- 10) мм, создают через шланг расход воздуха 120 дм3/мин.
Тянут за концы петли по касательной к петле и в плоскость петли до тех пор, пока шланг не примет форму прямой линии, и фиксируют расход воздуха через шланг (см. рисунок 3).
![]() 1 - подача воздуха; 2 - направление движения;
3 - зажимы; 4 - шланг; 5 - ротаметр
сжатого воздуха на коробление
Результат проверки считают положительным, если во время испытаний шланг не деформировался до такой степени, что могло бы способствовать уменьшению расхода воздуха через шланг более чем на 10%, что соответствует требованиям 5.7.2 и 5.7.4.
Шланг подачи сжатого воздуха подсоединяют к аппарату. Аппарат подсоединяют к искусственным легким, отрегулированным на легочную вентиляцию 50 дм3/мин (синусоидальный поток 25 циклов в минуту, по 2,0 дм3 за один цикл). В шланге подачи создают максимально допустимое давление. Приблизительно 100 мм шланга подачи приводят в контакт с горячей пластиной температурой (135 +/- 15) °C, а оставшуюся часть шланга погружают в кипящую воду. Включают искусственные легкие и через 15 мин убирают шланг от горячей пластины и кипящей воды.
Проверяют, имеются ли следы повреждений, и убеждаются, что нет сильных изменений в качестве воздуха, что соответствует требованиям 5.7.6.
Лицевую маску собранного аппарата надевают на муляж головы человека, который присоединяют к искусственным легким с помощью гибкого шланга.
Проверку осуществляют при настройке искусственных легких на легочную вентиляцию 50 дм3/мин (синусоидальный поток 25 циклов в минуту, по 2,0 дм3 за один цикл). Полностью собранный аппарат погружают в воду на глубину от 0,25 до 0,80 м не менее трех и не более пяти полных дыхательных циклов.
Выполняют серию тестов с погружением аппарата и муляжа головы в два положения, отражающие соответственно максимально и минимально дифференциальное давление между легочным автоматом и клапаном выдоха.
Аппарат и муляж головы извлекают из воды после каждого теста в каждом положении и измеряют сопротивление дыханию аппарата. Сопротивление дыханию записывают до и сразу после каждого погружения. Наличие воды в лицевой маске после испытания не является показателем отказа аппарата и попавшую воду можно удалить до измерения сопротивления дыханию.
Результат проверки считают положительным, если сопротивление дыханию до и после проверки соответствует 5.8.2, 5.9 и 5.15.6.
Поверхностное сопротивление шланга определяют по ГОСТ 6433.2. Результат считают положительным, если выполнено требование 5.7.7.
11.27.1 Оборудование
Для проведения испытаний необходим стенд-имитатор внешнего дыхания человека согласно приложению Б.
11.27.2 Подготовка к испытаниям
При подготовке аппарата к испытаниям допускается вмешательство в его конструкцию, необходимое для определения некоторых параметров, при условии, что это не нарушит нормальной работы аппарата. Допускается присоединение к лицевой части приспособления для отбора проб газовоздушной смеси.
Аппарат снаряжают и проверяют в соответствии с инструкцией по эксплуатации.
Стенд настраивают на дыхательный режим, соответствующий условиям конкретного испытания.
Значения показателей режимов работы стенда во время испытаний должны соответствовать значениям таблицы 2 с учетом допусков, приведенных в приложении Б.
Аппарат помещают в климатическую камеру в вертикальном положении, к аппарату подключают шланг подачи сжатого воздуха, лицевую часть надевают на муляж головы человека (см. рисунок 4), подключенный к стенду, и закрывают камеру.
Размеры в миллиметрах
![]() 1 - патрубок для измерения сопротивления дыханию;
2 - патрубок для измерения диоксида углерода
11.27.3 Проведение испытаний
Испытания проводят при различных условиях дыхания и значениях температуры воздуха в климатической камере.
Испытания аппарата проводят при каждом из двух дыхательных режимов, характеризующихся совокупностью показателей, приведенных в таблице 2.
Число испытаний для каждого режима, определяемого совокупностью дыхательного режима и значения температуры, приведено в таблице 3.
Перед испытанием аппарат выдерживают в климатической камере при соответствующей температуре в течение (30 +/- 1) мин.
При испытаниях аппарата при температуре 25 °C лицевую часть надевают на муляж головы человека и подключают ее к аппарату. Открывают вентили мобильной системы подачи воздуха. В шланге подачи сжатого воздуха создается необходимое давление. Включают стенд, проводят наработку в течение 60 мин.
При работе стенда через равные промежутки времени, но не реже чем через 10 мин, регистрируют в протоколе следующие параметры работы проверяемого аппарата:
- давление воздуха в баллонах мобильной системы подачи воздуха;
- давление воздуха в подмасочном пространстве лицевой части на вдохе и выдохе (сопротивление дыханию).
Затем сбрасывают воздух из баллонов мобильной системы подачи воздуха, фиксируют давление в баллонах мобильной системы подачи воздуха, при котором включается сигнальное устройство. Прекращают сброс воздуха. Фиксируют продолжительность сигнала. Затем фиксируют давление, при котором аппарат переходит на дыхание от баллонов аварийного аппарата.
Рассчитывают резервный запас воздуха в баллонах мобильной системы подачи воздуха.
При испытаниях аппарата при температуре минус 40 °C предварительную выдержку в климатической камере проводят без лицевой части. Лицевую часть надевают на муляж головы человека и подключают ее к аппарату после его выдержки в климатической камере при соответствующей температуре, проводят наработку в течение 45 мин.
При работе стенда через равные промежутки времени, но не реже чем через 10 мин, регистрируют в протоколе следующие параметры работы проверяемого аппарата:
- давление воздуха в баллоне;
- давление воздуха в подмасочном пространстве лицевой части (капюшона) на вдохе и выдохе (сопротивление дыханию).
По окончании испытания в протоколе регистрируют:
- работоспособность аппарата;
- избыточное давление в подмасочном пространстве лицевой части аппарата при нулевом расходе воздуха.
Форма протокола приведена в приложении В.
Испытания проводят до исчерпания защитной способности аппарата, которое определяется:
- уменьшением давления воздуха в баллоне до 1,0 МПа или
При испытании аппарата при легочной вентиляции 100 дм3/мин проводят проверки избыточного давления в подмасочном пространстве лицевой части, сопротивления дыханию на выдохе, давления срабатывания сигнального устройства.
Испытания аппарата при легочной вентиляции 100 дм3/мин проводят в течение (10 +/- 1) мин.
Во время испытаний при температуре минус 40 °C должно отсутствовать замерзание смотрового стекла лицевой части.
Проверку проводят при испытаниях аппарата на стенде-имитаторе внешнего дыхания человека. Концентрацию диоксида углерода определяют с помощью газоанализатора для определения концентрации диоксида углерода в диапазоне 0% - 5% (по объему) с погрешностью не более 0,3%.
Результат проверки считают положительным, если при проведении испытаний содержание диоксида углерода не превышает 1% (по объему).
11.28.1 Оценка эксплуатационных свойств самоспасателя, комфортности дыхания в аппарате, требований эргономики и удобства при выполнении различных работ
Испытания аппарата с участием испытателей проводят по методикам ГОСТ Р 12.4.252-2009 (подраздел 6.4).
11.28.2 Проверка коэффициента подсоса масляного тумана в подмасочное пространство лицевой части аппарата без избыточного давления
11.28.2.1 Аппаратура и материалы
Комплект аппаратуры и материалов - в соответствии с ГОСТ 12.4.157-75 (подраздел 2.1).
11.28.2.2 Проведение испытаний
Испытания проводят в соответствии с ГОСТ 12.4.157-75 (разделы 2 и 3).
В испытаниях должны участвовать не менее трех человек с различными антропометрическими размерами головы [по вертикальному обхвату - по длине круговой линии, проходящей по подбородку и щекам через высшую точку головы (макушки) - 610 - 720 мм, и морфологической высоте лица - расстояние от наиболее углубленной точки спинки носа (переносицы) до наиболее выступающей точки подбородка - 110 - 140 мм].
Результат проверки считают положительным, если подсос масляного тумана в подмасочное пространство лицевой части соответствует требованиям 5.5.2.
11.29.1 Средства измерений
Для проведения испытаний необходимо следующее средство измерений:
- ротаметр РМ-0,4 с верхним пределом измерений 0,4 м3/ч (до 6,7 дм3/мин по воздуху) и погрешностью не более 2,5%.
11.29.2 Проведение испытаний
Пневматическое сигнальное устройство проверяемого аппарата помещают в приспособление, позволяющее направить поток воздуха, возникающий при срабатывании сигнального устройства, к ротаметру.
Проводят измерение расхода воздуха на работу сигнального устройства при давлении в баллоне аппарата 5,0 и 1,0 МПа.
Результат проверки считают положительным, если средний расход не превышает 5 дм3/мин, что соответствует требованию 5.12.10.
Проверку проводят в соответствии с ГОСТ Р 12.4.186-2012 (подраздел 8.27).
(рекомендуемое)
Рекомендуемые сборочные единицы и детали, подлежащие идентификации маркировкой, представлены в таблице А.1.
Детали сборочных единиц не подлежат маркировке, когда сборочный узел можно идентифицировать. Детали, не поставляемые в качестве запасных частей изготовителем, не подлежат маркировке, но соответствующая информация должна быть указана в информации, предоставляемой изготовителем.
(рекомендуемое)
Стенд-имитатор внешнего дыхания человека предназначен для объективной оценки аппарата при работе с различной дыхательной нагрузкой и в различных внешних микроклиматических условиях.
Принципиальная схема стенда показана на рисунке Б.1.
![]() 1 - привод насоса "искусственные легкие"; 2 - насос
"искусственные легкие"; 3 - клапанная коробка с клапанами
вдоха и выдоха; 4 - осушитель; 5 - датчики температуры;
6 - климатическая камера; 7 - "Шеффилдский" муляж головы
человека; 8 - дыхательный аппарат; 9 - датчики сопротивления
дыханию; 10 - термостат с увлажнителем
внешнего дыхания человека
При испытании аппарата на стенде определяют время защитного действия, условия дыхания, параметры основных систем и устройств.
Стенд имитирует вентиляционную функцию легких. Для имитации вентиляционной функции легких стенд создает пульсирующий поток газа с изменением объемного расхода, близкого к синусоидальному, и равной продолжительностью фаз вдоха и выдоха.
Стенд имитирует температурно-влажностный режим выдоха путем нагревания и увлажнения выдыхаемой газовоздушной смеси.
Мгновенные значения объемного расхода не должны отличаться от синусоидальных более чем на 4%.
Объем дыхательного цикла должен быть 1,5 - 2,5 дм3, частота дыхания должна быть 20 - 40 мин-1.
Температура и относительная влажность газовоздушной смеси на выдохе из муляжа должны быть (36,5 +/- 0,5) °C и (95 +/- 3)% соответственно.
В состав стенда должна входить климатическая камера, где поддерживается температура в пределах от минус 50 °C до плюс 60 °C с отклонением от заданного значения не более 2 °C.
Стенд должен быть укомплектован устройствами и контрольно-измерительными приборами, позволяющими устанавливать и контролировать параметры дыхательной нагрузки и регистрировать сопротивление дыханию в аппарате в диапазоне минус 1000 - плюс 1000 Па с погрешностью не более 20 Па.
При включении стенда на холостой ход трехходовые краны устанавливают в положение, при котором имитатор дыхания соединяется по воздуховодной системе стенда с окружающей средой. В этом положении испытуемый аппарат отключен от имитатора дыхания. Избыточное давление воздуха под лицевой частью измеряют в подмасочном пространстве лицевой части (полумаске).
(обязательное)
ВНЕШНЕГО ДЫХАНИЯ ЧЕЛОВЕКА
Протокол N
____________________________________________________________
наименование организации, проводившей испытания,
подразделение
____________________________________________________________
место проведения испытания, организация, подразделение,
город, дата
В.1 Общие сведения
В.1.1 Наименование аппарата и его обозначение _______________________
В.1.2 Изготовитель ________________________________________________
В.1.3 Обозначение нормативного документа, в соответствии с которым изготовлен аппарат ______________
_____________________________________________________________________
В.1.4 Номер аппарата ______________________________________________
В.1.4.1 Номер редуктора ____________________________________________
В.1.4.2 Тип и номер легочного автомата_______________________________
В.1.5 Дата изготовления аппарата ____________________________________
В.1.6 Рабочее давление в баллоне, МПа _______________________________
В.1.7 Вместимость, л _______________________________________________
В.1.8 Лицевая часть ________________________________________________
В.2 Параметры аппарата до испытания
В.3 Условия испытаний
В.4 Запись наблюдений в процессе испытания
Давление воздуха, при котором сработало сигнальное устройство, МПа ____
Продолжительность работы сигнального устройства, мин ________________
Дополнительные данные ____________________________________________
В.5 Замечания
__________________________________________________________________
__________________________________________________________________
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/39/gost_82636.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
