ОписаниеИсточник публикации М.: Стандартинформ, 2015 Примечание к документу Документ введен в действие с 01.01.2014. Название документа "ГОСТ Р 55342-2012/ISO/TS 13399-150:2008. Национальный стандарт Российской Федерации. Представление и обмен данными по режущим инструментам. Часть 150. Руководство пользователя" (утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1700-ст) "ГОСТ Р 55342-2012/ISO/TS 13399-150:2008. Национальный стандарт Российской Федерации. Представление и обмен данными по режущим инструментам. Часть 150. Руководство пользователя"
|
||||||||||||||||||||||||||||||||||||||||
Значение | Описание |
" | Указывает данные пользователя, поставленные отправителем, но не предназначенные для обмена |
'/NULL' | Указывает данные пользователя для обязательного атрибута, не поставленные отправителем или не известные в данный момент |
$ | Используется в физическом файле, если атрибут по выбору не имеет значения |
'/IGNORE' | Значения атрибута игнорируются, когда данные предназначены для элемента данных сущности |
- item;
- item_definition;
- item_version;
- language;
- multi_language_string;
- organization;
- person_organization_assignment;
- specific_item_classification;
- string_with_language.
Информация о базовом элементе включает данные о типе создаваемого элемента, об идентификаторе и имени элемента, об организации, соответствующей данному идентификатору, а также о сущностях item (базовый элемент), item_version (версия элемента) и item_definition (определение элемента).
Примечание 1 - Представление информации о базовом элементе является главным в ИСО 13399. Это отправная точка для всех следующих описаний представлений.
Рекомендуется представлять описания и имена в виде многоязыковых строк multi_language_string, чтобы иметь поддержку для большинства языков (см. 3.4 о представлении информации на различных языках).
Примечание 2 - Собственник идентификатора элемента item должен быть описан с помощью сущности person_organization_assignment с указанием роли role 'id owner (собственник идентификатора)'.

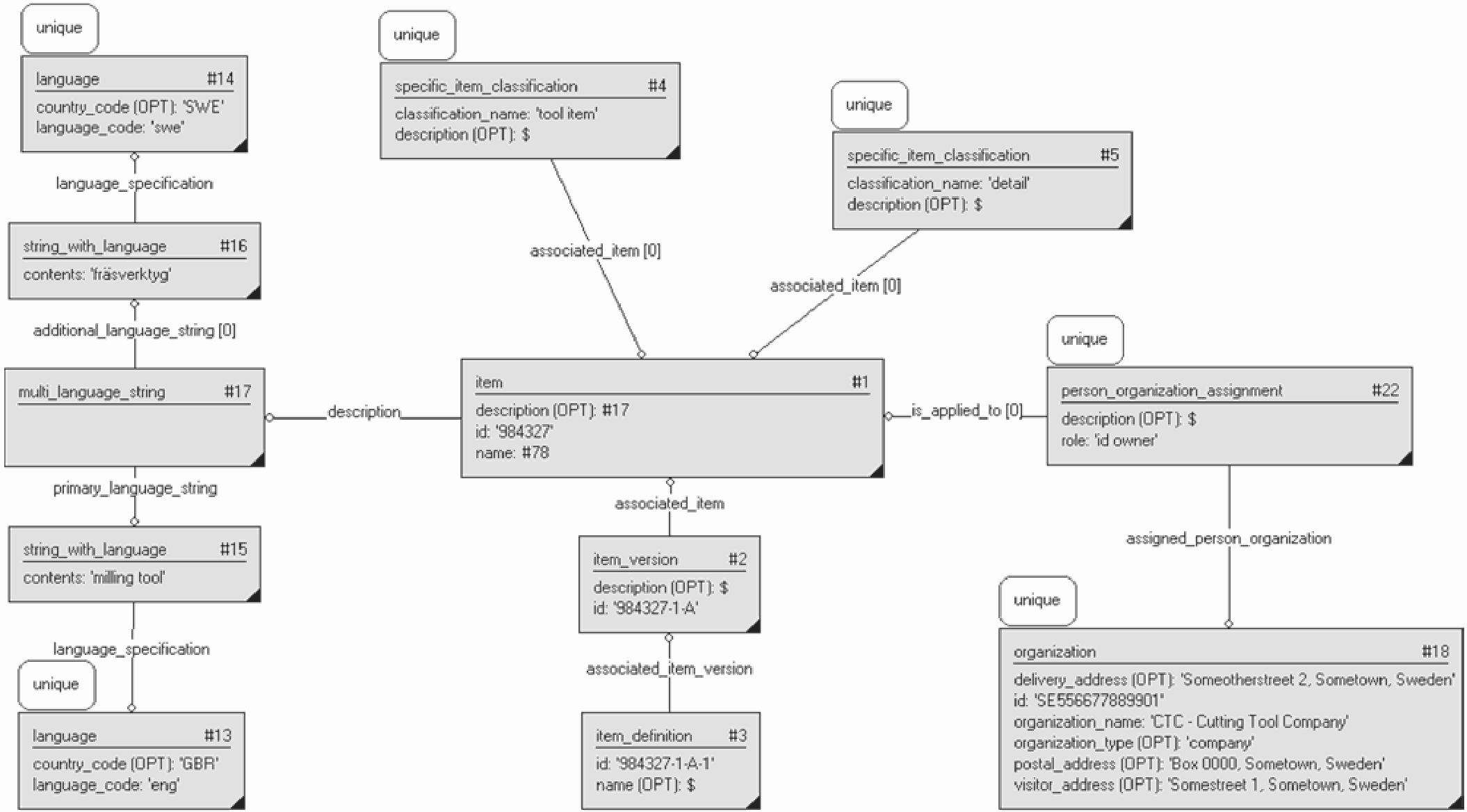

Пример представления информации о базовом элементе в виде диаграммы приведена на рисунке 2.
Сущность item всегда представляется тремя понятиями: элемент item, версия элемента item_version и, по крайней мере, одно определение элемента item_definition.
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing basic item information.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2/984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
ENDSEC;
END-ISO-10303-21;
- language;
- multi_language_string;
- string_with_language.
Многоязыковые записи представляются с помощью строки multi_language_string. Фактические значения строк на различных языках задаются сущностью string_with_language вместе со спецификацией данного языка:
- атрибут language.language_code - с помощью кода Alpha-3 по ИСО 639-2.
Пример - Возможные значения языкового кода language_code: 'eng' для английского, 'fra' французского языка, 'rus' русского языка, 'deu' немецкого языка, 'swe' шведского языка и т.п.
- языковая сущность language.country_code с указанием кода страны нужна при использовании кода Alpha-3 по ИСО 3166-1.
Пример - Возможные значения кода страны country_code: 'GBR' - Великобритания, 'USA' - Соединенные Штаты Америки, 'SWE' - Швеция и т.п.
Сущность language должна быть уникальной внутри рассматриваемой информационной базы, например в файлах, удовлетворяющих требованиям ИСО 10303-21.

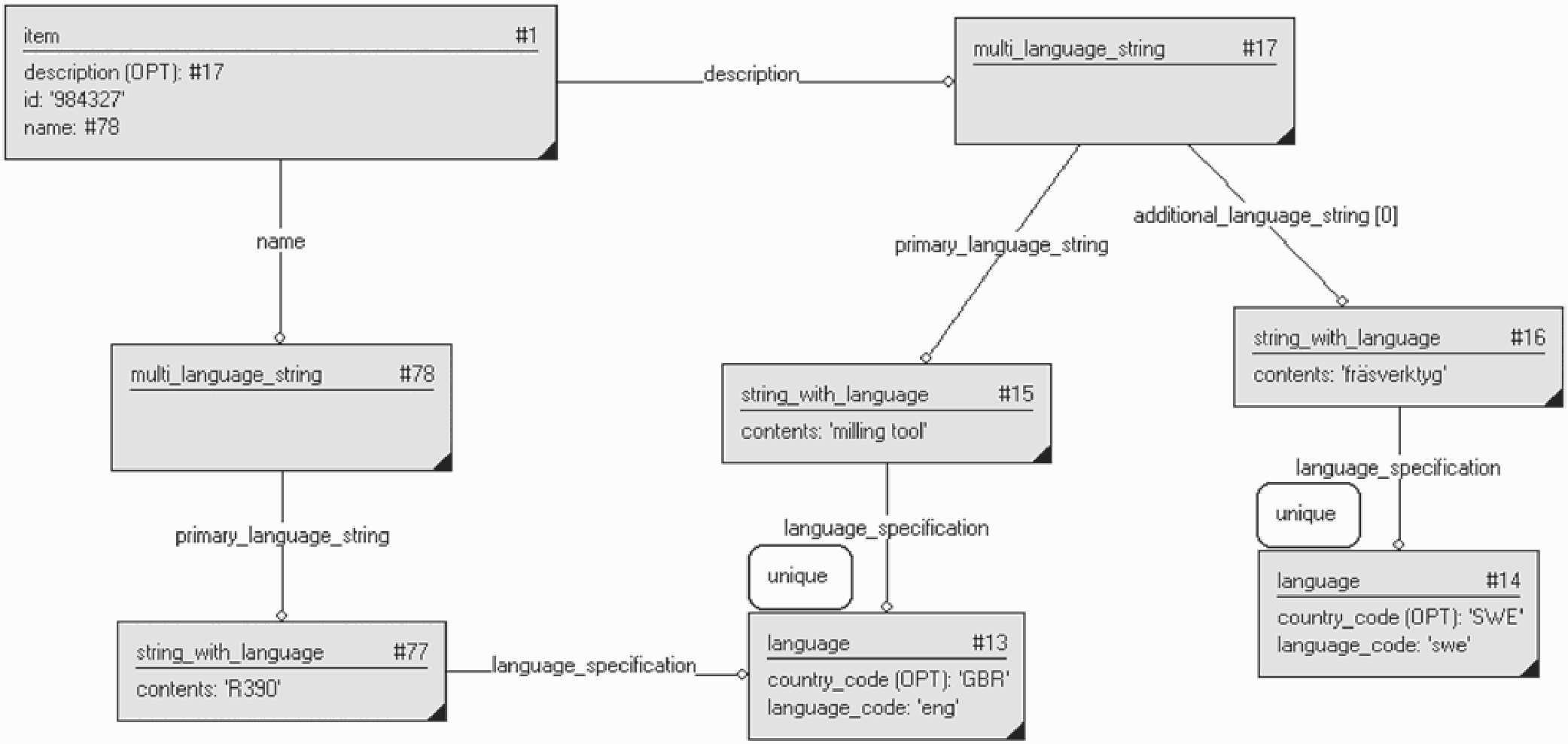

Рисунок 3 - Представление описания элемента на нескольких
языках
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Master Data Example.p21','2007-02-20T10:52:10', ('someone'),("),",
'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',#369);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
ENDSEC;
END-ISO-10303-21;
- organization;
- person;
- person_in_organization;
- person_organization_assignment.
Информация о конкретном лице и об организации может быть представлена, чтобы указать создателя данного элемента, его поставщика, собственника идентификатора и т.п. Для данных об организации устанавливаются минимальные требования.
Примечание - Необходимо указать собственника идентификатора элемента.
Для компаний идентификатор организации обычно назначается и контролируется национальными органами регистрации.
По возможности при определении роли юридического лица person_organization_assignment.role должны использоваться значения: "автор", "специалист по классификации", "создатель", "попечитель", "заказчик", "поставщик дизайна", "редактор", "собственник идентификатора", "размещение", "изготовитель", "собственник", "поставщик", "оптовый продавец".
При необходимости задания организационных данных для объектов необходимо рассмотреть некоторые аспекты конкретизации ролей юридического лица person_organization_assignment.role:
- "автор" главным образом используется в документах;
- "специалист по классификации" описана в 3.10 "Представление собственности на классификацию";
- "создатель" применяется для всех объектов;
- "собственник идентификатора" описана в 3.3 "Представление информации о базовом элементе";
- "собственник" прежде всего используется при определении собственности на объекты, за исключением документов.

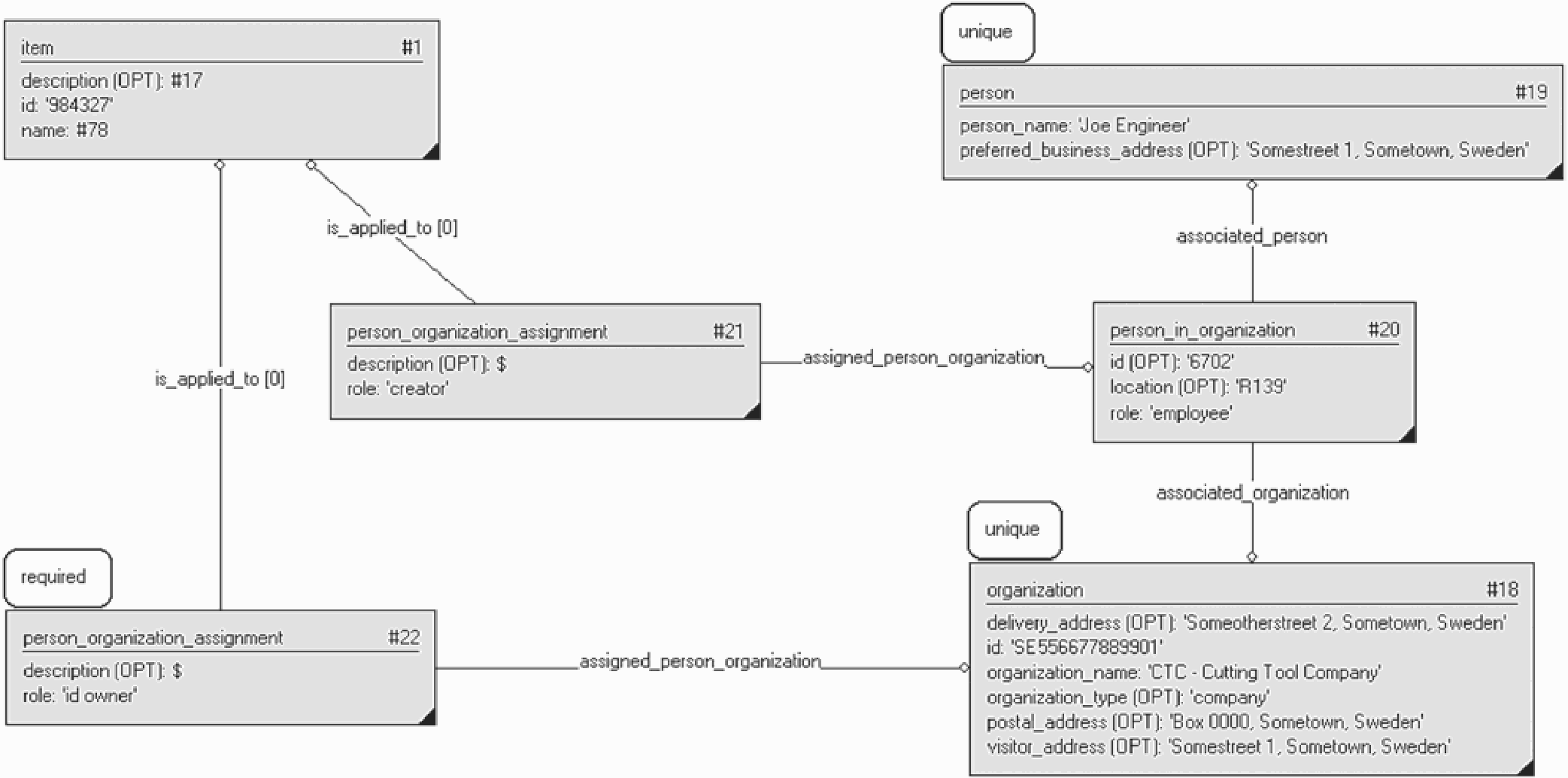

Рисунок 4 - Представление юридического лица и организации
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing person and organization.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',#369);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#19 = PERSON('Joe Engineer','Somestreet 1, Sometown, Sweden');
#20 = PERSON_IN_ORGANIZATION(#18,#19,'6702','R139','employee');
#21 = PERSON_ORGANIZATION_ASSIGNMENT(#20,$,(#1),'creator');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
ENDSEC;
END-ISO-10303-21;
- classification_association;
- general_classification;
- plib_class_reference.
Для определения свойств и классов ИСО 13399 использует библиотеку ссылочных данных, основанную на библиотеке P-Lib (ИСО 13584). В следующем примере все атрибуты данных общей классификации general_classification заданы в режиме "/IGNORE". Требуемые блоки данных получены из библиотеки P-Lib с помощью атрибутов поставщика plib_class_reference.supplier_bsu и ссылочного кода plib_class_reference.code (см. 3.2 "Фундаментальные допущения при объяснении"):
- атрибут описания общей классификации general_classification.description должен быть сочленением разделов "Определение", "Примечание" и "Заметка" из библиотеки P-Lib;
- идентификатор общей классификации general_classification.id должен быть получен с помощью ссылочного кода plib_class_reference.code;
- идентификатор версии general_classification.version_id формируется по библиотечной версии plib_class_reference.version.

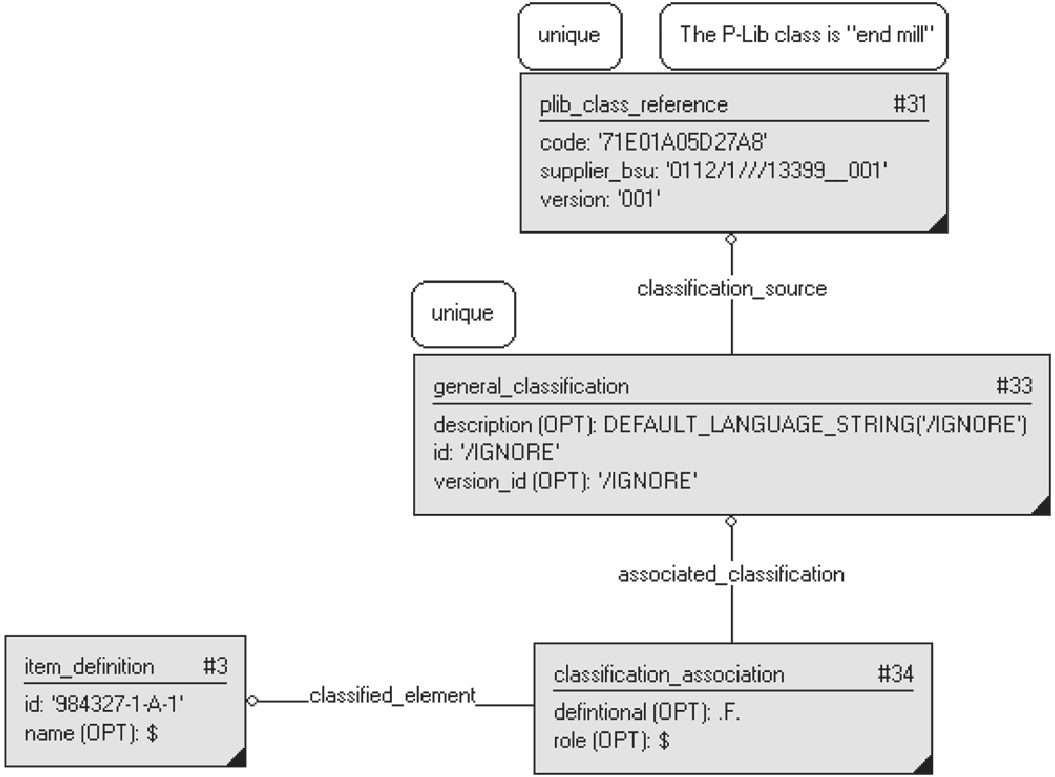

Рисунок 5 - Представление классификации, основанной
на библиотеке P-Lib
Классификация classification_association, назначающая общую классификацию general_classification для понятия элемент, должна быть ассоциирована с определением item_definition.
Примечание 1 - Классификации должны быть в общем случае ассоциированы с элементами на уровне определения item_definition.
Формат кода поставщика plib_class_reference.supplier_bsu определен в ИСО 13584. Для библиотеки ссылочных данных в ИСО 13399 данный атрибут представляется в виде: "0112/1///13399__ + версия библиотеки". Если версия равна "001", тогда в итоге получается код: "0112/1///13399__001". ИСО 13584 задает формат идентификатора и требует применения символов двойного подчеркивания "__".
Примечание 2 - Сущность supplier_bsu должна содержать информацию о версии для подтверждения используемой версии библиотеки при интерпретации рассматриваемой информации.
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('data.p21','2007-02-21T11:46:38', ('someone'),("),",
'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#31 = PLIB_CLASS_REFERENCE('71E01A05D27A8','0112/1///13399__001','001');
#33 =
GENERAL_CLASSIFICATION(#31,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#34 = CLASSIFICATION_ASSOCIATION(#33,#3,.F.,$);
ENDSEC;
END-ISO-10303-21;
- classification_association;
- external_library_reference;
- general_classification.
При определении свойств и классов ИСО 13399 использует библиотеку ссылочных данных, основанную на библиотеке P-Lib (ИСО 13584). Если применение этой библиотеки как внешней ссылки на классы невозможно, то предпочтение отдается какой-либо другой внешней библиотеке как хранилищу определений класса (например, онлайновой библиотеке OWL или построенной по ИСО 15926 <2>).
--------------------------------
<2> Промышленные системы автоматизации и интеграция - Интеграция данных жизненного цикла перерабатывающих предприятий, включая мощности по переработке нефти и газа.

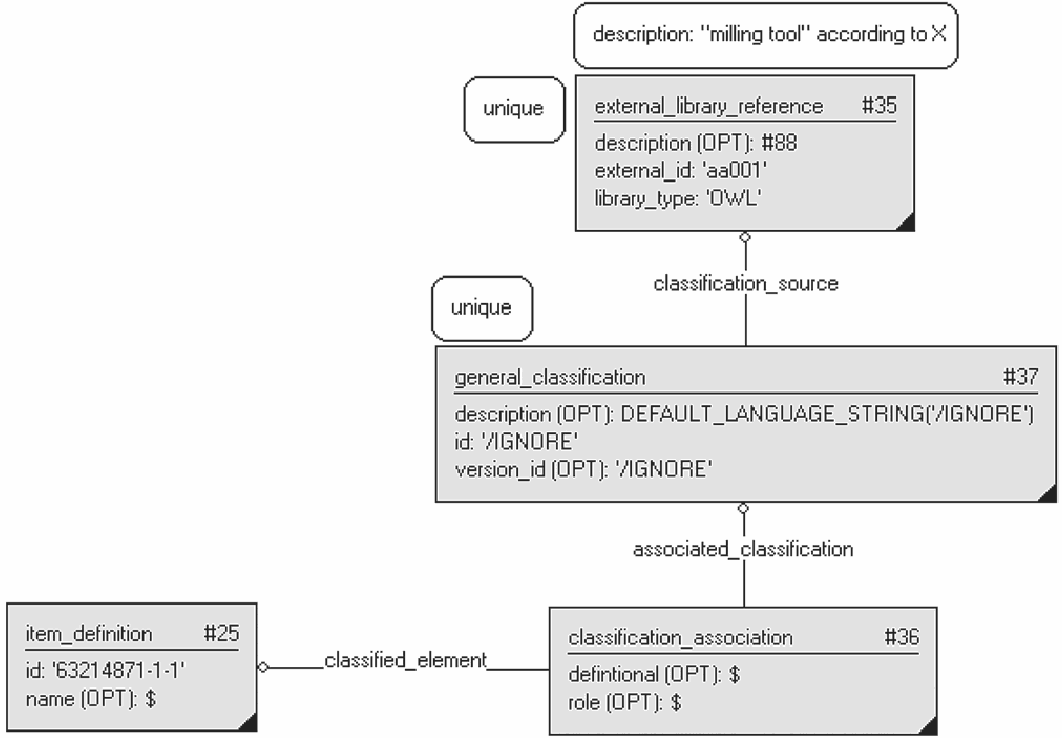

Рисунок 6 - Представление классификации, основанной
на внешней библиотеке
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('data.p21','2007-02-21T11:46:38', ('someone'),("),",
'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#23 = ITEM(#118,'63214871',#118);
#24 = ITEM_VERSION(#23,$,'63214871-1');
#25 = ITEM_DEFINITION((),#24,'63214871-1-1',$);
#35 = EXTERNAL_LIBRARY_REFERENCE(#88,'aa001','OWL');
#36 = CLASSIFICATION_ASSOCIATION(#37,#25,$,$);
#37 =
GENERAL_CLASSIFICATION(#35,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#117 = STRING_WITH_LANGUAGE('Mill 1-14',#13);
#118 = MULTI_LANGUAGE_STRING((),#117);
ENDSEC;
END-ISO-10303-21;
classification_association;
general_classification;
multi_language_string;
string_with_language.
Представление классов без внешних ссылок необходимо, если внешнее определение не существует для класса, который должен быть частью информационного обмена.
Атрибут описания общей классификации general_classification.description может быть важным для подтверждения корректности интерпретации "нестандартного" класса и должен быть представлен с помощью многоязыковой строки multi_language_string в соответствии с 3.4 "Представление информации на нескольких языках".

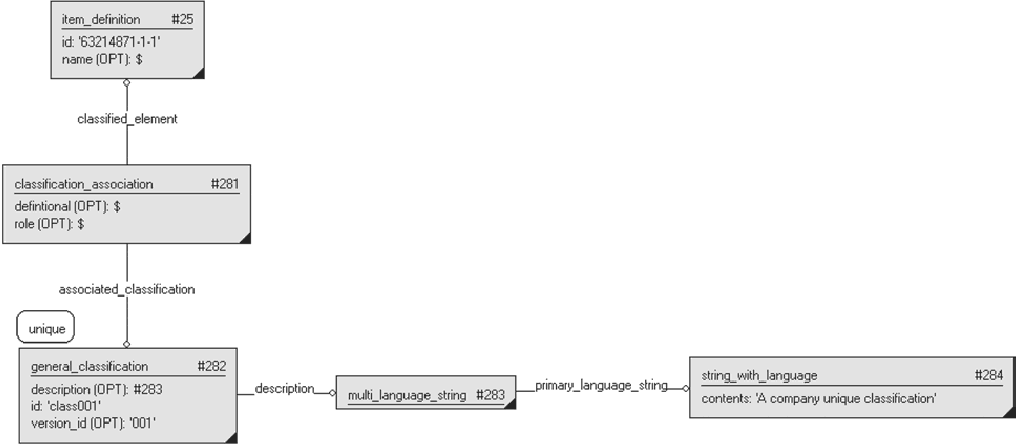

Рисунок 7 - Представление классификации без внешних ссылок
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing classification without external reference.p21','2007-02-
22T11:18:28', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370,
#212,#376),'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#23 = ITEM(#118,'63214871',#118);
#24 = ITEM_VERSION(#23,$,'63214871-1');
#25 = ITEM_DEFINITION((),#24,'63214871-1-1',$);
#117 = STRING_WITH_LANGUAGE('Mill 1-14',#13);
#118 = MULTI_LANGUAGE_STRING((),#117);
#281 = CLASSIFICATION_ASSOCIATION(#282,#25,$,$);
#282 = GENERAL_CLASSIFICATION($,#283,'class001',$,'001');
#283 = MULTI_LANGUAGE_STRING((),#284);
#284 = STRING_WITH_LANGUAGE('A company unique classification',#13);
ENDSEC;
END-ISO-10303-21;
- classification_association;
- classification_association_relationship;
- general_classification.
Представление соотношений классификации может быть использовано для ее комбинаций, если подходящий класс не существует в ссылочных данных, а также для указания на то, что два класса могут рассматриваться как альтернативные:
- если сценарием классификации является комбинация двух классификаций, назначенных для объекта, то тип соотношений classification_association_relationship.relationship_type должен иметь значение "комбинация";
- если сценарий классификации можно рассматривать как одну из имеющихся общих классификаций general_classifications, то тип соотношения classification_association_relationship.relationship_type должен иметь значение "альтернативный".

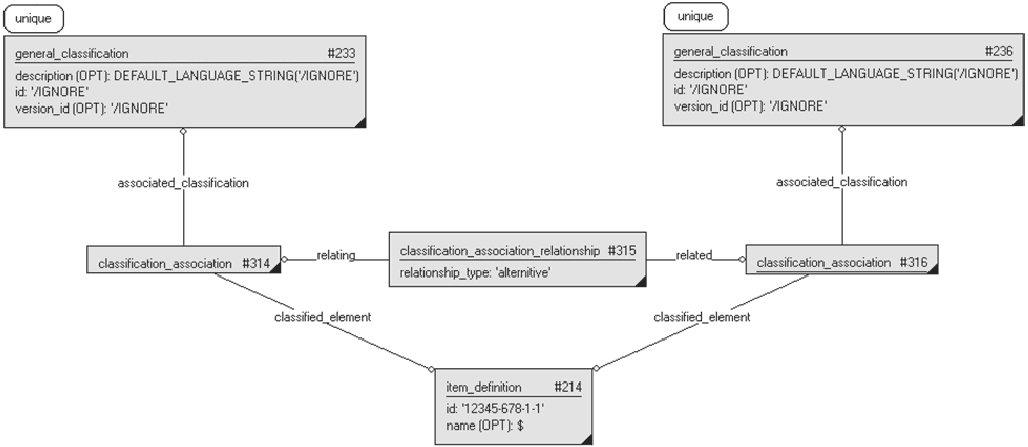

Рисунок 8 - Представление соотношений классификации
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing classification relationships.p21','2007-02-22T11:04:25',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370,
#212,#376),'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#212 = ITEM($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#227 = PLIB_CLASS_REFERENCE('71E01A05D27A8',112/1///13399__001','001');
#228 = PLIB_CLASS_REFERENCE('71E01A0E9CBA9',112/1///13399__001','001');
#233 =
GENERAL_CLASSIFICATION(#227,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#236 =
GENERAL_CLASSIFICATION(#228,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#314 = CLASSIFICATION_ASSOCIATION(#233,#214,.F.,$);
#315 = CLASSIFICATION_ASSOCIATION_RELATIONSHIP(#316,#314,'alternative');
#316 = CLASSIFICATION_ASSOCIATION(#236,#214,.F.,$);
ENDSEC;
END-ISO-10303-21;
- classification_association;
- general_classification;
- organization;
- person_organization_assignment;
- plib_class_reference.
Представление собственности на классификацию может быть использовано для указания организации (юридического лица), ответственного за классификацию сущности.
В данном примере показано, что назначение юридического лица person_organization_assignment применяется для сущности classification_association. Суть в том, что эта организация отвечает за классификацию элемента, но не за класс.

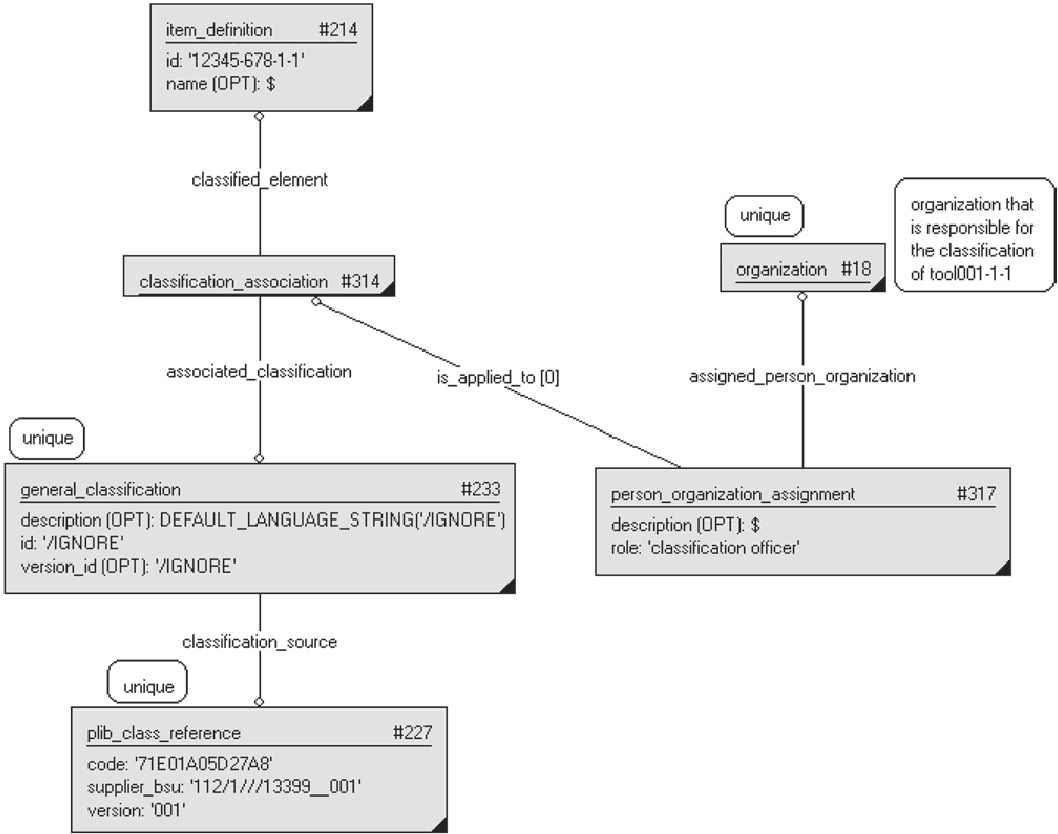

Рисунок 9 - Представление собственности на классификацию
Если целью является описание собственности на класс (например, при общей классификации general_classification), то атрибут роли юридического лица person_organization_assignment.role должен иметь значение 'собственник' и быть применим для общей классификации general_classification. Это, однако, не может использоваться, когда в качестве источника классификации применяется библиотека P-Lib.
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing ownership of classifications.p21','2007-02-22T11:04:25',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370,
#212,#376),'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,
#370),'id owner');
#212 = ITEM($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#227 = PLIB_CLASS_REFERENCE('71E01A05D27A8','112/1///13399__001','001');
#233 =
GENERAL_CLASSIFICATION(#227,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#314 = CLASSIFICATION_ASSOCIATION(#233,#214,.F.,$);
#317 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#314),'classification officer');
#377 = MULTI_LANGUAGE_STRING((),#378);
#378 = STRING_WITH_LANGUAGE($,#13);
ENDSEC;
END-ISO-10303-21;
- plib_class_reference;
- plib_property_reference;
- property;
- property_value;
- property_value_association;
- property_value_representation;
- unit.
Для определения свойств и классов ИСО 13399 использует библиотеку ссылочных данных, основанную на библиотеке P-Lib (ИСО 13584). В следующем примере вся информация, содержащаяся в сущности property, задается в режиме "/IGNORE". Указанные блоки данных должны быть получены из P-Lib (см. 3.2 "Фундаментальные допущения для объяснения"):
- если считывается атрибут описания свойства property.description, то его значение извлекается из P-Lib, и он является сочленением разделов "Определения", "Примечания" и "Пометки";
- если считывается атрибут идентификатора свойства property.id, то его значение извлекается по коду ссылки plib_property_reference.code;
- если считывается атрибут идентификатора версии свойства property.version_id, то значение поставляется по ссылочной версии plib_property_reference.version;
- если считывается атрибут названия значения свойства property_value.value_name (в данном примере это название численного значения numerical_value.value_name), то оно извлекается по "краткому имени" свойства из P-Lib, так как атрибут property_value.value_name задается в режиме '/IGNORE'. Исключением является случай, когда несколько значений одного свойства представляются для одного элемента, что может оказаться необходимым при дифференциации значений с помощью идентификатора. Полный идентификатор является сочленением "краткого имени" из P-Lib и индивидуального идентификатора. Если указанное свойство имеет некоторое зависимое свойство в P-Lib (например, "диаметр соединения" или "сторона"), то идентификатор указывается другим значением свойства property_value и включается в соотношение представления значений свойств property_value_representation_relationship (см. 3.17 "Представление соотношений значений свойств, основанных на библиотеке P-Lib" о представлении сущности property_value_representation_relationship);
- атрибут типа свойства property.property_type не может быть явно интерпретирован по тому, что есть в библиотеке P-Lib. Однако нет смысла его указывать, если есть ссылки на P-Lib. Таким образом, нужно дополнительно указать атрибут '/IGNORE'.
P-Lib
Сущность property_value_association, задающая представление property_value_representation для понятия элемент, должна быть ассоциирована с определением item_definition данного элемента.
Примечание 1 - Свойства всегда ассоциированы с элементами на уровне определения элемента item_definition.
При создании свойств информация о единицах измерения может быть доставлена из библиотеки P-Lib для облегчения практической реализации. Однако, если нужны единицы измерения, отличные от тех, что имеются в P-Lib (например, дюймы вместо миллиметров), то информация о единицах измерения должна определяться пользователем (условиями практической реализации).
Формат атрибута plib_class_reference.supplier_bsu соответствует ИСО 13584. Для библиотеки ссылочных данных по ИСО 13399 он имеет значение "0112/1///13399" + версия библиотеки. Если во время записи значение версии равно "001", то полное значение атрибута "0112/1///13399__001". Формат идентификатора определен ИСО 13584 и требует применения в данной записи символа двойного подчеркивания "__".
Примечание 2 - Сущность supplier_bsu должна содержать информацию для подтверждения корректности версии библиотеки, используемой при интерпретации информации.

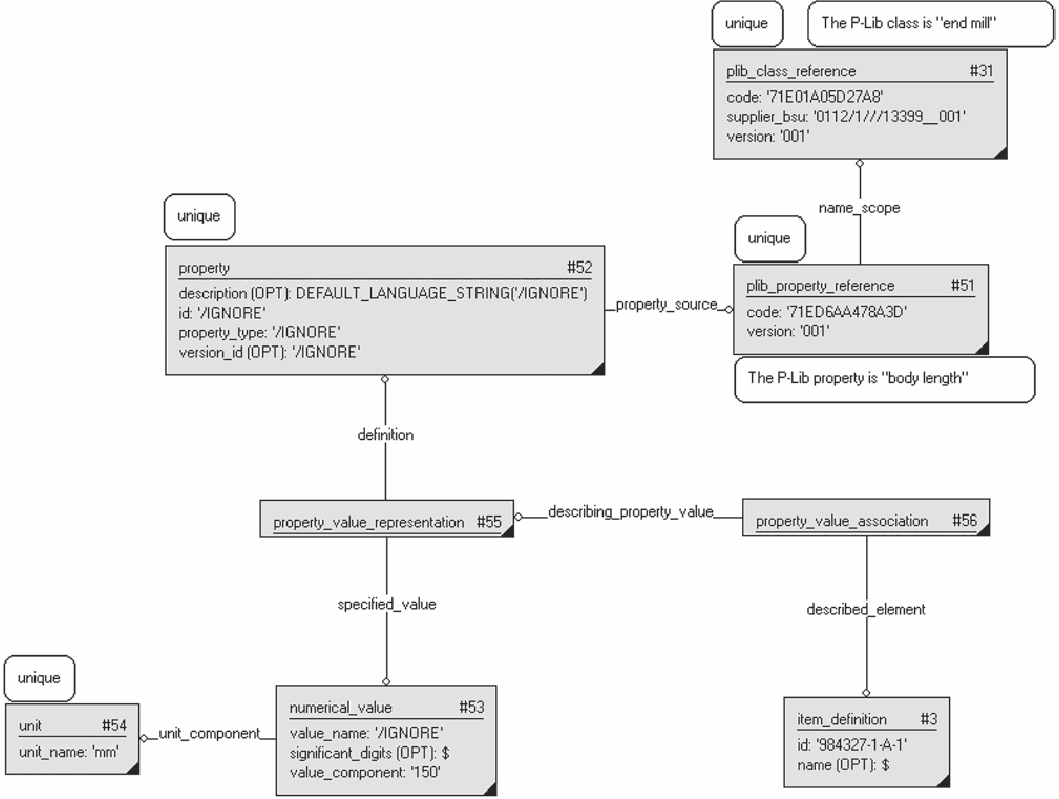

На рисунке 10 - "Представление свойства, основанного на библиотеке P-Lib" и в 3.11.3 численные значения numerical_value применяются как пример значения свойства property_value. Порядок использования этого и других типов значений свойств описан далее в 3.14 "Представление значений свойств".
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing a property based on P-Lib.p21','2007-02-21T15:39:14',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#31 = PLIB_CLASS_REFERENCE('71E01A05D27A8','0112/1///13399__001','001');
#51 = PLIB_PROPERTY_REFERENCE('71ED6AA478A3D',#31,'001');
#52 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#51,'/IGNORE','/IGNORE');
#53 = NUMERICAL_VALUE('/IGNORE',$,#54,'150');
#54 = UNIT('mm');
#55 = PROPERTY_VALUE_REPRESENTATION(#52,$,$,#53,$);
#56 = PROPERTY_VALUE_ASSOCIATION($,#3,#55,$,$);
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
ENDSEC;
END-ISO-10303-21;
- external_library_reference;
- property;
- property_value_association;
- property_value_representation.
При определении свойств и классов в комплексе стандартов ИСО 13399 используют библиотеку ссылочных данных, основанную на библиотеке P-Lib (ИСО 13584). Если применение P-Lib в качестве внешней ссылки для свойств не представляется возможным, предпочтение отдается какой-либо другой внешней библиотеке для хранения определений свойств (например, онлайновой библиотеке OWL или удовлетворяющей требованиям ИСО 15926).

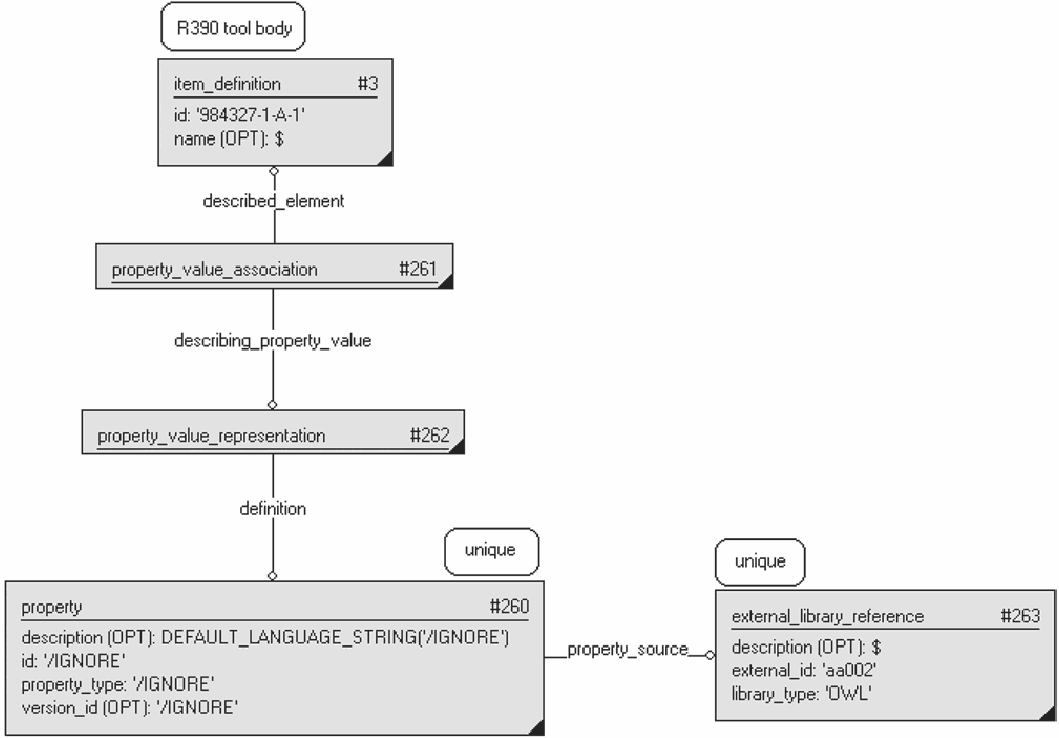

Рисунок 11 - Представление свойств с внешними библиотечными
ссылками
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property with external library reference.p21','2007-02-
21T15:39:14', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5
[1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#260 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#263,'/IGNORE','/IGNORE');
#261 = PROPERTY_VALUE_ASSOCIATION($,#3,#262,,$);
#262 = PROPERTY_VALUE_REPRESENTATION(#260,$,$,$,$);
#263 = EXTERNAL_LIBRARY_REFERENCE($,'aa002','OWL');
ENDSEC;
END-ISO-10303-21;
- multi_language_string;
- property;
- property_value_association;
- property_value_representation;
- string_with_language;
- unit.
Представление свойств без внешних ссылок необходимо, когда внешнее определение не существует для свойства, которое должно быть частью информационного обмена.
Атрибут типа свойства property.property_type по возможности должен принимать одно из следующих значений, определенных ИСО 13399-1:
- "cost (затраты)": для свойств, определяющих затраты;
- "dimension (размер)": для свойств, устанавливающих размеры объекта;
- "mass (масса)": количественная характеристика материала, из которого состоит объект;
- "shape (форма)": для свойств, определяющих форму объекта;
- "specification (спецификация)": для свойств, устанавливающих заданные характеристики объекта;
- "usage (использование)": для свойства, описывающего порядок использования объекта.
Атрибут property.description важен для подтверждения корректности интерпретации "нестандартного" свойства и представляется многоязыковой строкой multi_language_string в соответствии с 3.4 "Представление информации на нескольких языках".

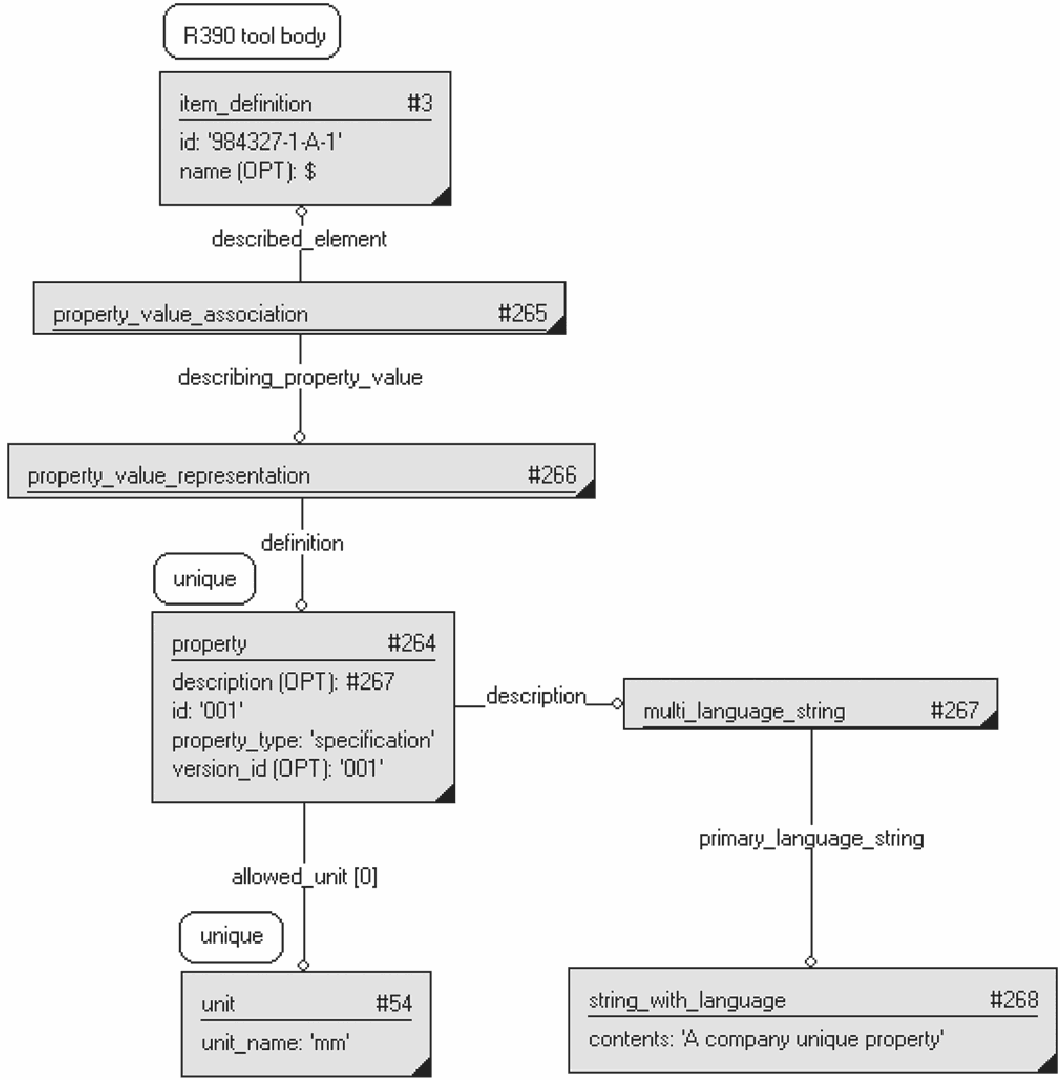

Рисунок 12 - Представление свойств без внешних ссылок
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property without external reference.p21','2007-02-
21T15:39:14', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5
[1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#54 = UNIT('mm');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#264 = PROPERTY((#54),#267,'001',$,'specification','001');
#265 = PROPERTY_VALUE_ASSOCIATION($,#3,#266,$,$);
#266 = PROPERTY_VALUE_REPRESENTATION(#264,$,$,$,$);
#267 = MULTI_LANGUAGE_STRING((),#268);
#268 = STRING_WITH_LANGUAGE('A company unique property',#13);
ENDSEC;
END-ISO-10303-21;
- string_value;
- unit;
- value_with_unit.
Возможные значения свойства: string_value (строчное значение), numerical_value (численное значение), value_range (диапазон значений), value_limit (предельное значение) или value_list (список значений).
Как указано выше, атрибут имени свойства property_value.value_name должен иметь значение '/IGNORE' и поставляться из раздела "краткое имя" свойства P-Lib с помощью ссылок (см. 3.11 "Представление свойств, основанных на библиотеке P-Lib"). Исключение составляет случай, когда требуются несколько элементов данных одного свойства и указанный атрибут необходим для дифференциации значений с помощью идентификатора. Полный идентификатор получается объединением "краткого имени" из P-Lib и индивидуального идентификатора.
Примечание - При использовании свойств из библиотеки P-Lib не рекомендуется выбирать атрибут property.allowed_unit с помощью сущности value_with_unit, если не оговорено иное.

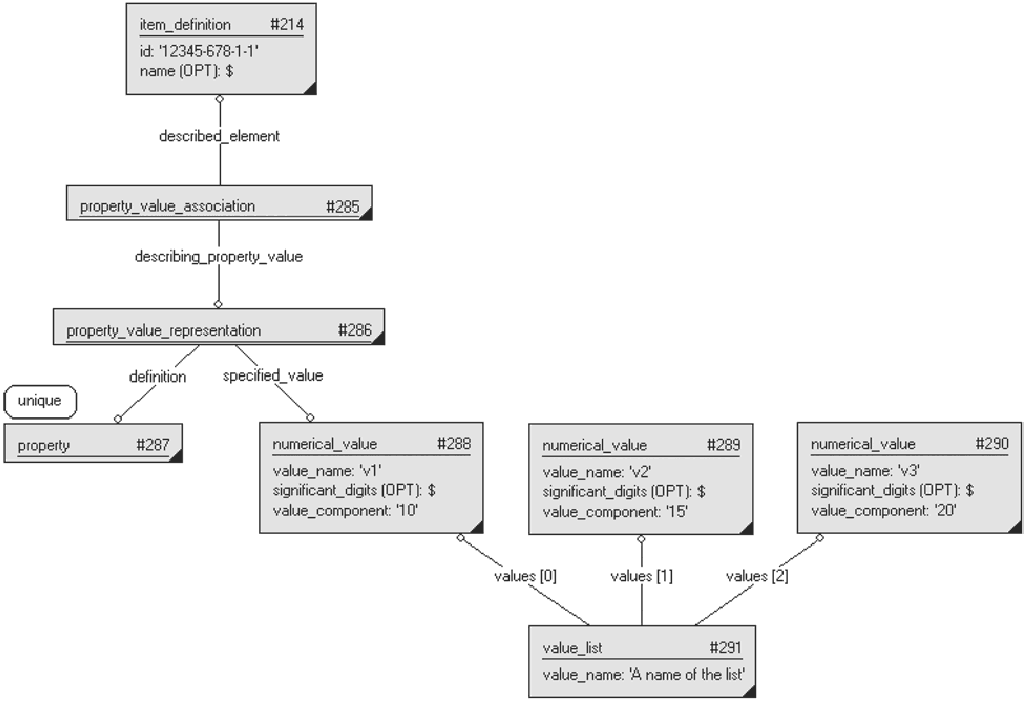

Рисунок 13 - Представление значений свойств
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property values.p21','2007-02-21T15:39:14',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item', $);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370),
'id owner');
#54 = UNIT('mm');
#212 = ITEM ($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#217 = PROPERTY_VALUE_ASSOCIATION($,#214,#220,$,$);
#220 = PROPERTY_VALUE_REPRESENTATION(#223,$,$,#229,$);
#223 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#246,'/IGNORE','/IGNORE');
#227 = PLIB_CLASS_REFERENCE('71E01A05D27A8','112/1///13399__001','001');
#229 = NUMERICAL_VALUE('/IGNORE',$,#54,'10');
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#241 = PROPERTY_VALUE_ASSOCIATION($,#214,#242,$,$);
#242 = PROPERTY_VALUE_REPRESENTATION($,$,$,#244,$);
#243 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#245,'/IGNORE','/IGNORE');
#244 = VALUE_RANGE('/IGNORE',$,#54,'28','35');
#245 = PLIB_PROPERTY_REFERENCE('71ED6AA478A3D',#227,'001');
#246 = PLIB_PROPERTY_REFERENCE('71ED6A9AF7D1D',#227,'001');
#247 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#252,'/IGNORE','/IGNORE');
#248 = PROPERTY_VALUE_REPRESENTATION(#247,$,$,#250,$);
#249 = PROPERTY_VALUE_ASSOCIATION($,#214,#248,$,$);
#250 = VALUE_LIMIT('/IGNORE',$,#251,'45','5');
#251 = UNIT('deg');
#252 = PLIB_PROPERTY_REFERENCE('71D08096F930C',#227,'001');
#253 = STRING_VALUE('/IGNORE',#255);
#254 = PROPERTY((),$,'/IGNORE',#259,'/IGNORE','/IGNORE');
#255 = MULTI_LANGUAGE_STRING((),#256);
#256 = STRING_WITH_LANGUAGE('SZD016002M0INT',#13);
#257 = PROPERTY_VALUE_REPRESENTATION(#254,$,$,#253,$);
#258 = PROPERTY_VALUE_ASSOCIATION($,#214,#257,$,$);
#259 = PLIB_PROPERTY_REFERENCE('71D102AE3B252',#227,'001');
ENDSEC;
END-ISO-10303-21;
- string_value;
- unit;
- value_with_unit;
- value_list.
Перечень значений составляется, когда несколько значений свойств нужно учитывать одновременно для решения задачи, например, если инструмент имеет различные значения для одного и того же свойства, и все являются возможными. Данный перечень можно использовать для инструмента с переменной конфигурацией (например, с тремя различными отверстиями различной длины, в которые можно закрутить винт для решения конкретной задачи).

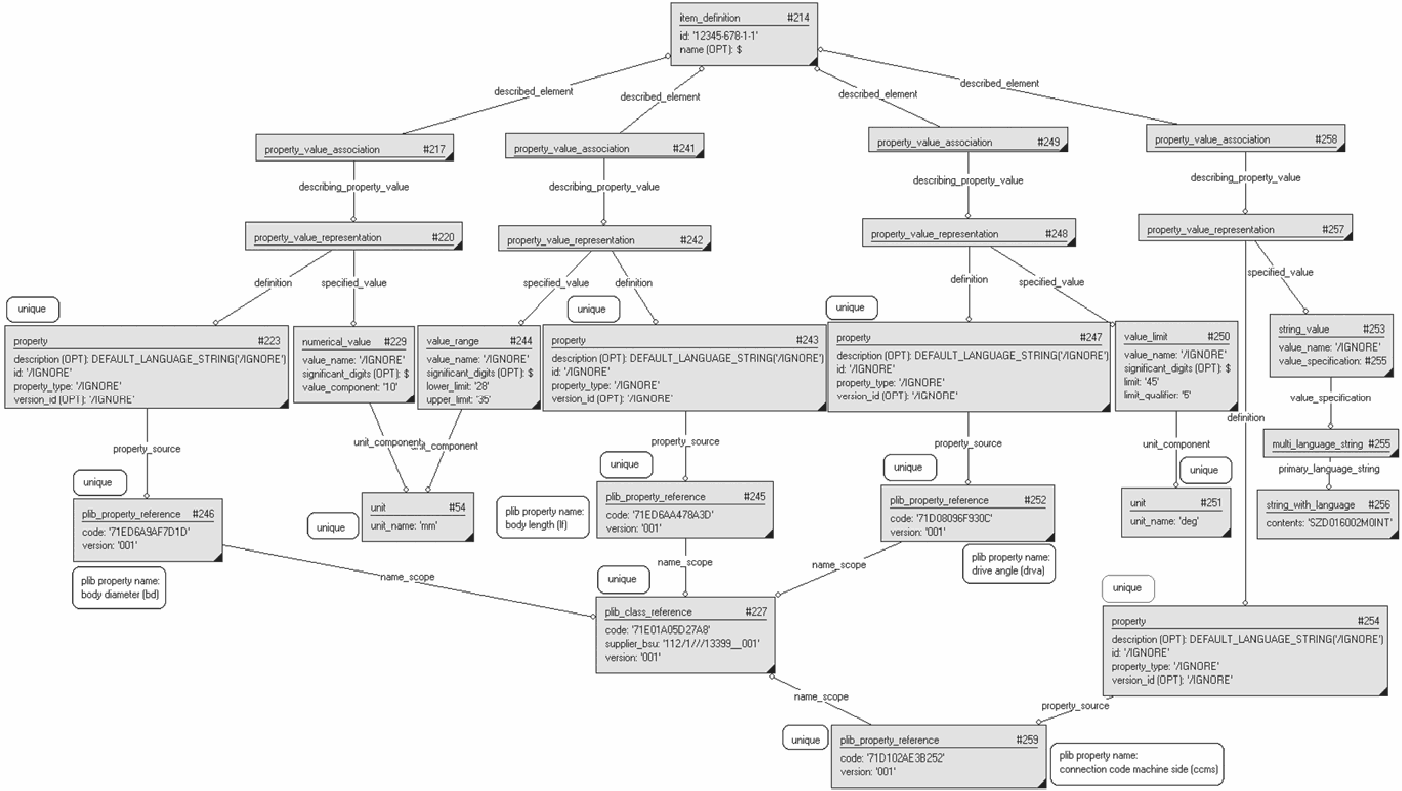

Рисунок 14 - Представление перечня значений свойств
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property value list.p21','2007-02-21T15:39:14',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370),
'id owner');
#212 = ITEM($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#285 = PROPERTY_VALUE_ASSOCIATION($,#214,#286,$,$);
#286 = PROPERTY_VALUE_REPRESENTATION(#287,$,$,#288,$);
#287 = PROPERTY((),$,'/IGNORE',$,$,$);
#288 = NUMERICAL_VALUE('v1',$,$,'10');
#289 = NUMERICAL_VALUE('v2',$,$,'15');
#290 = NUMERICAL_VALUE('v3',$,$,'20');
#291 = VALUE_LIST('A name of the list',(#288,#289,#290));
ENDSEC;
END-ISO-10303-21;
- numerical_value;
- value_limitation;
- plus_minus_bounds;
- fitting_bounds;
- limits.
Предельные числовые значения могут быть представлены тремя различными способами: plus_minus_bounds (положительные и отрицательные границы), limits_and_fits (пределы и допуски), fitting_bounds (допусковые границы). Сущность plus_minus_bounds используется для отдельных деталей, если назначенные числовые значения находятся между указанными положительными и отрицательными пределами. Сущности fitting_bounds и limits_and_fits применяются главным образом для сопряжений (соединений, например валов и отверстий) и в рассмотренном примере представляют одно и то же значение. Сущность limits_and_fits в большей степени соответствует требованиям стандартов ИСО, тогда как fitting_bounds представляет собой простую числовую интерпретацию сопряжения. В качестве примера можно взять обозначение 'диаметра соединения' детали на техническом чертеже:
, где допуск h7 определяется сущностью limits_and_fits.
, где допуск h7 определяется сущностью limits_and_fits.Примечание - Атрибут типа допуска limits_and_fits.fitting_type должен иметь значение 'вал', или 'отверстие' для устранения неопределенности.

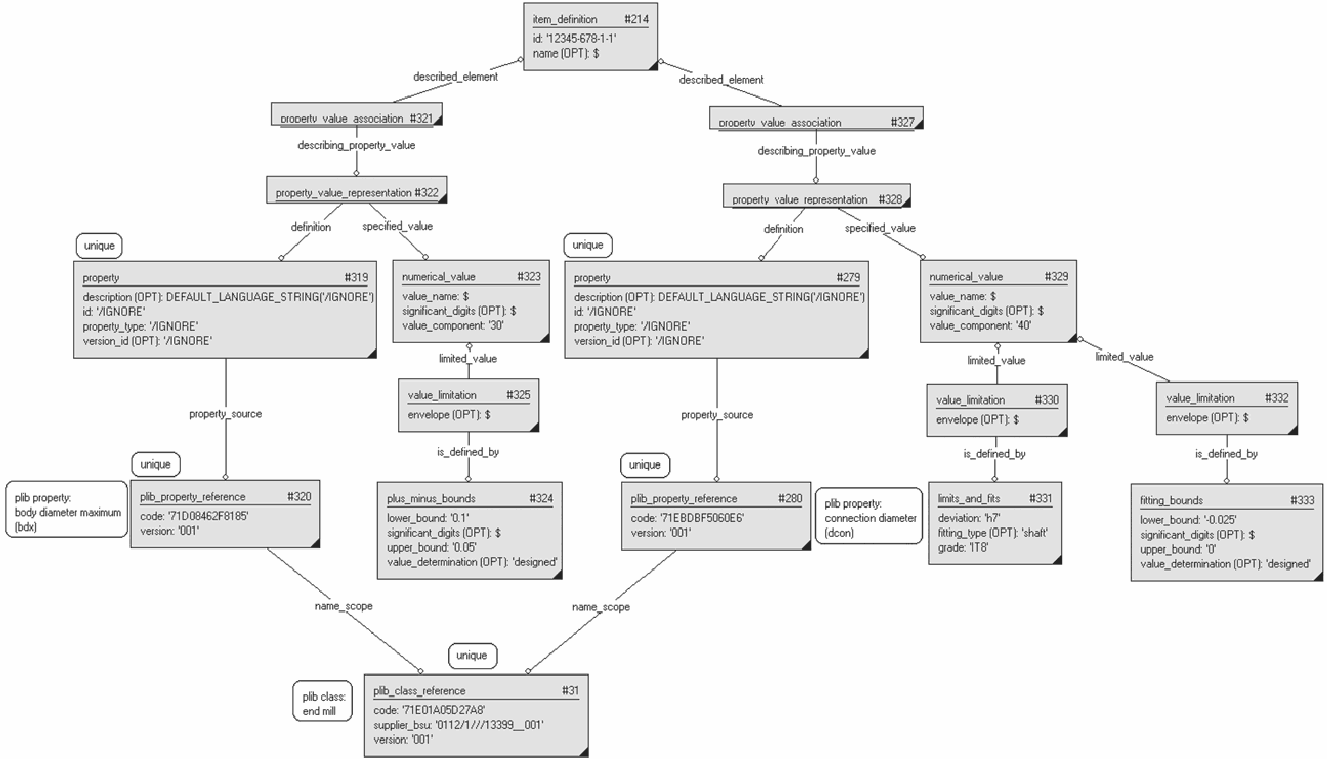

Рисунок 15 - Представление пределов значений свойств
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property value limitations.p21','2007-02-21T15:39:14',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370),
'id owner');
#31 = PLIB_CLASS_REFERENCE('71E01A05D27A8','0112/1///13399__001','001');
#212 = ITEM ($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#279 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#280,'/IGNORE','/IGNORE');
#280 = PLIB_PROPERTY_REFERENCE('71EBDBF5060E6',#31,'001');
#319 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#320,'/IGNORE','/IGNORE');
#320 = PLIB_PROPERTY_REFERENCE('71D08462F8185',#31,'001');
#321 = PROPERTY_VALUE_ASSOCIATION($,#214,#322,$,$);
#322 = PROPERTY_VALUE_REPRESENTATION(#319,$,$,#323,$);
#323 = NUMERICAL_VALUE($,$,$,'30');
#324 = PLUS_MINUS_BOUNDS('0.1',$,'0.05','designed');
#325 = VALUE_LIMITATION($,#324,#323);
#327 = PROPERTY_VALUE_ASSOCIATION($,#214,#328,$,$);
#328 = PROPERTY_VALUE_REPRESENTATION(#279,$,$,#329,$);
#329 = NUMERICAL_VALUE($,$,$,'40');
#330 = VALUE_LIMITATION($,#331,#329);
#331 = LIMITS_AND_FITS('h7','shaft','IT8');
#332 = VALUE_LIMITATION($,#333,#329);
#333 = FITTING_BOUNDS('-0.025',$,'0','designed');
ENDSEC;
END-ISO-10303-21;
- соотношение представлений значений свойств property_value_representation_relationship
Некоторые свойства в ссылочных данных библиотеки P-Lib связаны соотношениями. Например, свойство "соединительный диаметр" зависит от свойства "сторона".
Для представления указанной информации в ИСО 13399 необходимо задать соотношения между парой элементов данных с помощью сущности property_value_representation. Рассматриваемыми элементами данных в конкретном случае являются "соединительный диаметр" и "сторона" (см. рисунок 16 - "Представление соотношений значений свойств, основанных на библиотеке P-Lib").

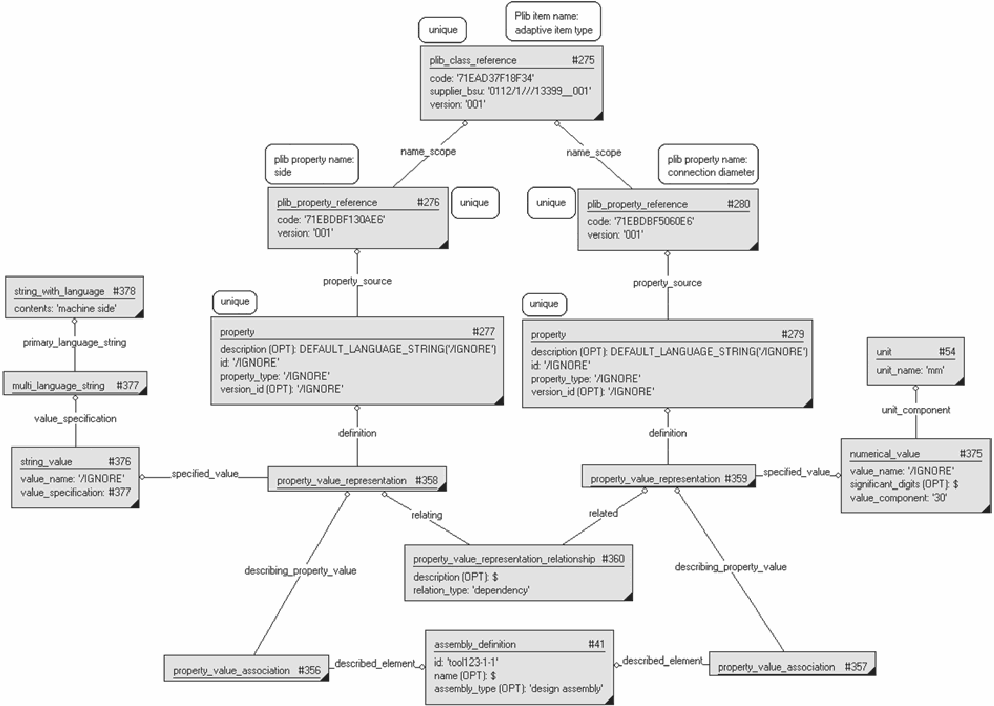

основанных на библиотеке P-Lib
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property value relationships based on P-Lib.p21','2007-
02-21T15:39:14', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5
[1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370),
'id owner');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38,#191),'assembly',$);
#54 = UNIT('mm');
#115 = STRING_WITH_LANGUAGE('R390 mill',#13);
#116 = MULTI_LANGUAGE_STRING((),#115);
#275 = PLIB_CLASS_REFERENCE('71EAD37F18F34','0112/1///13399__001','001');
#276 = PLIB_PROPERTY_REFERENCE('71EBDBF130AE6',#275,'001');
#277 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#276,'/IGNORE','/IGNORE');
#279 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#280,'/IGNORE','/IGNORE');
#280 = PLIB_PROPERTY_REFERENCE('71EBDBF5060E6',#31,'001');
#356 = PROPERTY_VALUE_ASSOCIATION($,#41,#358,$,$);
#357 = PROPERTY_VALUE_ASSOCIATION($,#41,#359,$,$);
#358 = PROPERTY_VALUE_REPRESENTATION(#277,$,$,#376,$);
#359 = PROPERTY_VALUE_REPRESENTATION(#279,$,$,#375,$);
#360 = PROPERTY_VALUE_REPRESENTATION_RELATIONSHIP($,#359,#358,'dependency');
#375 = NUMERICAL_VALUE('/IGNORE',$,#54,'30');
#376 = STRING_VALUE('/IGNORE',#377);
#377 = MULTI_LANGUAGE_STRING((),#378);
#378 = STRING_WITH_LANGUAGE('machine side',#13);
#379 = SPECIFIC_ITEM_CLASSIFICATION((#38),'adaptive item',$);
ENDSEC;
END-ISO-10303-21;
- property;
- property_relationship.
При создании новых версий свойств предполагается, что они соединены с помощью сущности property_relationship. Причина заключается в необходимости сохранения всей истории их измерения. При этом первая версия всегда рассматривается как главное свойство, имеющее отношение ко всем объектам, которым оно принадлежит.
Типу соотношения свойств property_relationship.relationship_type должно быть присвоено значение 'подстановка'. Это означает, что свойство, идентифицированное сущностью property_relationship.relating, заменяется идентифицированным сущностью property_relationship.related.

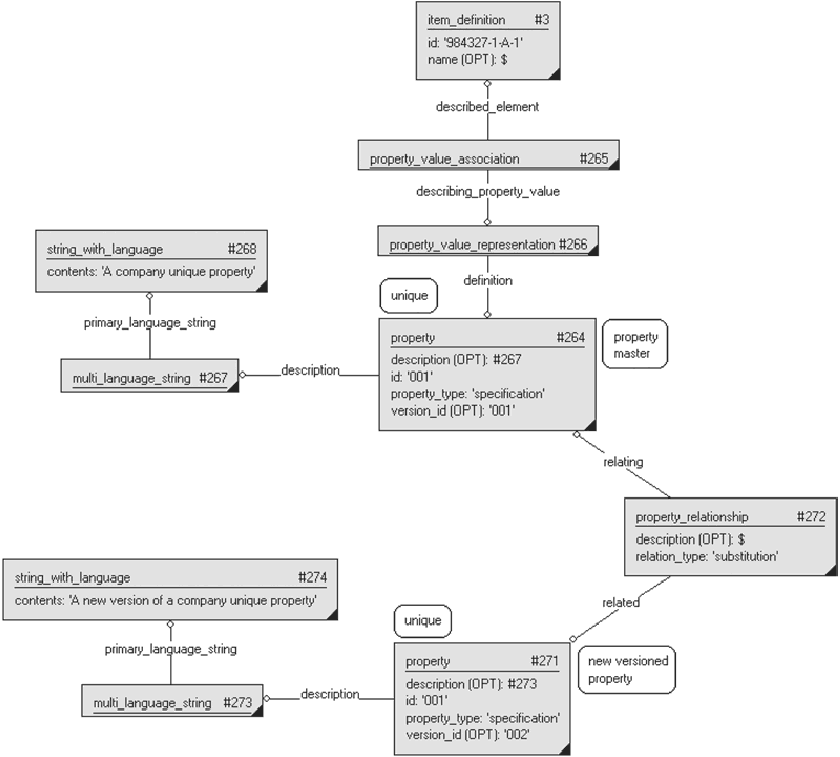

Рисунок 17 - Представление версии свойства
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing property without external reference.p21','2007-02-
21T15:39:14', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id owner');
#54 = UNIT('mm');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#264 = PROPERTY((#54),#267,'001',$,'specification','001');
#265 = PROPERTY_VALUE_ASSOCIATION($,#3,#266,$,$);
#266 = PROPERTY_VALUE_REPRESENTATION(#264,$,$,$,$);
#267 = MULTI_LANGUAGE_STRING((),#268);
#268 = STRING_WITH_LANGUAGE('A company unique property',#13);
#271 = PROPERTY((),#273,'001',$,'specification','002');
#272 = PROPERTY_RELATIONSHIP($,#271,#264,'substitution');
#273 = MULTI_LANGUAGE_STRING((),#274);
#274 = STRING_WITH_LANGUAGE('A new version of a company unique property',#13);
ENDSEC;
END-ISO-10303-21;
- alias_identification;
- organization.

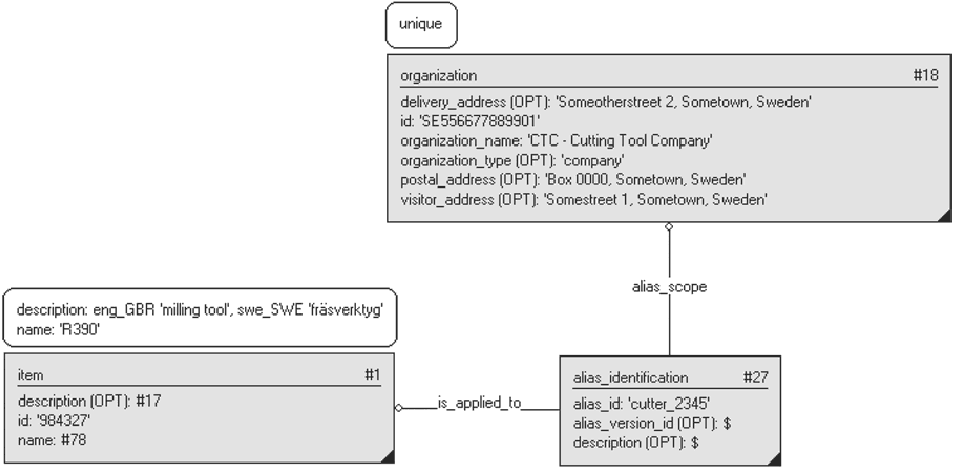

Альтернативные идентификаторы используются при идентификации объектов в различных местах (в другой организации, другом контексте).
Контекст альтернативного идентификатора задается либо спецификацией организации, либо с помощью атрибута описания.
Рисунок 18 - Представление альтернативной идентификации
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing alias identification.p21','2007-02-21T11:46:38',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
ENDSEC;
END-ISO-10303-21;
- assembly_association;
- assembly_definition;
- item_instance;
- specific_item_classification.
Структура сборки используется для описания иерархических соотношений между элементами и указания, сколько реализаций одного элемента включается в сборку. Фактическая реализация (экземпляр) элемента определяется как item_instance. Эта сущность применяется для представления составляющих сборки. Атрибут assembly_association.relating идентифицирует порождающий объект ("родителя"), а assembly_association.related - порожденный объект ("потомок") сборки. Если две реализации одного и того же элемента должны быть представлены в некоторой структуре, то используются два различных элемента данных item_instance.

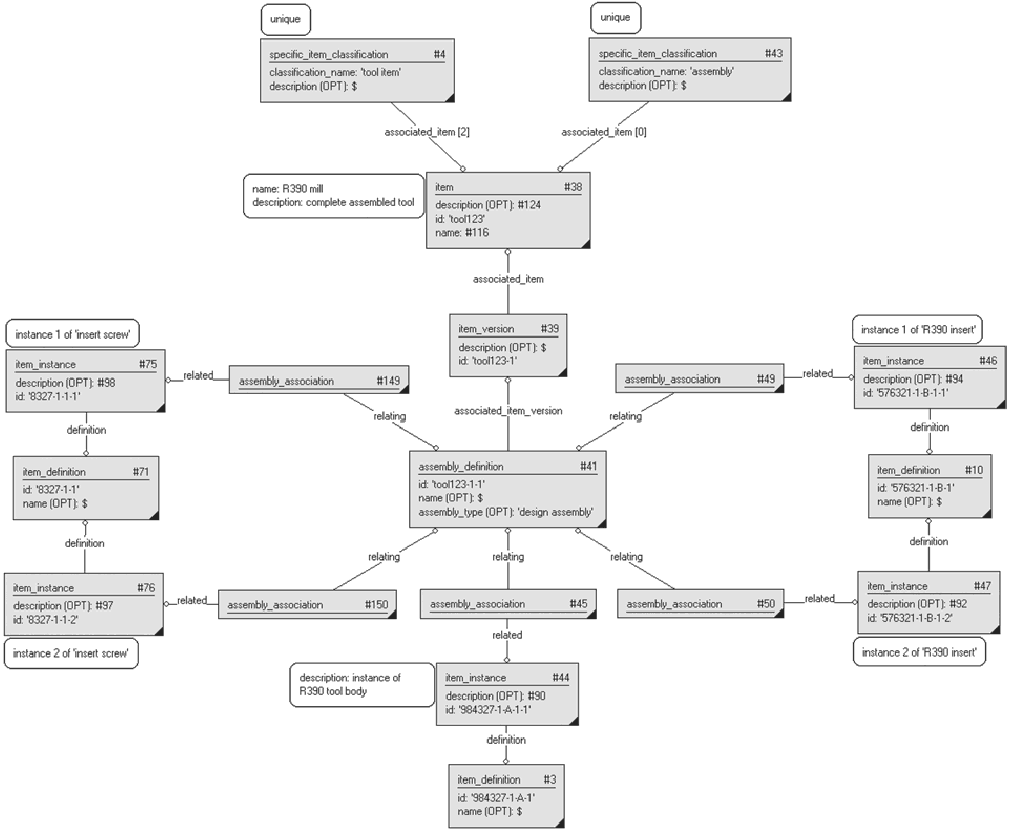

Рисунок 19 - Представление структуры сборки
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing assembly structure.p21','2007-02-21T11:46:38',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#8 = ITEM($,'576321',#80);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8),'cutting item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38),'assembly',$);
#44 = ITEM_INSTANCE(#3,#90,'984327-1-A-1-1');
#45 = ASSEMBLY_ASSOCIATION(#161,#44,#41);
#46 = ITEM_INSTANCE(#10,#94,'576321-1-B-1-1');
#47 = ITEM_INSTANCE(#10,#92,'576321-1-B-1-2');
#49 = ASSEMBLY_ASSOCIATION($,#46,#41);
#50 = ASSEMBLY_ASSOCIATION(#162,#47,#41);
#71 = ITEM_DEFINITION($,#70,'8327-1-1',$);
#72 = SPECIFIC_ITEM_CLASSIFICATION((#69),'assembly item',$);
#75 = ITEM_INSTANCE(#71,#98,'8327-1-1-1');
#76 = ITEM_INSTANCE(#71,#97,'8327-1-1-2');
#89 = STRING_WITH_LANGUAGE('instance of R390 tool body',#13);
#90 = MULTI_LANGUAGE_STRING((),#89);
#91 = STRING_WITH_LANGUAGE('instance 2 of R390 insert',#13);
#92 = MULTI_LANGUAGE_STRING((),#91);
#93 = STRING_WITH_LANGUAGE('instance 1 of R390 insert',#13);
#94 = MULTI_LANGUAGE_STRING((),#93);
#95 = STRING_WITH_LANGUAGE('instance 1 of insert screw',#13);
#96 = STRING_WITH_LANGUAGE('instance 2 of insert screw',#13);
#97 = MULTI_LANGUAGE_STRING((),#96);
#98 = MULTI_LANGUAGE_STRING((),#95);
#115 = STRING_WITH_LANGUAGE('R390 mill',#13);
#116 = MULTI_LANGUAGE_STRING((),#115);
ENDSEC;
END-ISO-10303-21;
- item_instance;
- mated_item_relationship;
- mating_association;
- mating_definition.
Сопрягающая структура описывает, как соединяются различные элементы структуры, т.е. какой метод или компонент используют при сопряжении двух и более элементов. Сущность определения mating_definition представляет одно сопряжение сборки элементов. Соотношение между "родителем" (mating_definition) и "потомком" (item_instance) в сопряжении характеризуется сущностью mating_association. Сущность mated_item_relationship, определяющая соответствие двух сопрягающихся ассоциаций mating_associations, представляет поверхность сопряжения, по которой контактируют две детали. Атрибут mated_item_relationship.mating_material задает материал, используемый для реализации сопряжения. Квантифицируемая реализация quantified_instance применяется для выбора материала сопряжения mating_material (например, клея), когда количество задается не несколькими элементами данных, а скорее одной величиной, имеющей значение и единицу измерения.
Элемент может иметь более одного определения сопряжения mating_definition, при этом каждое из них представляет отдельное сопряжение.
Если определение сопряжения mating_definition имеет более двух ассоциаций mating_associations, то соотношение сопряженных элементов mated_item_relationship указывает, какие элементы находятся в контакте друг с другом. При этом различные материалы сопряжения mated_item_relationship.mating_material указывают на одну и ту же реализацию элемента item_instance.
Примечание - Сопрягающая структура описывается только для элемента, который уже имеет структуру сборки. Все элементы этой структуры должны, использоваться в структуре сборки.

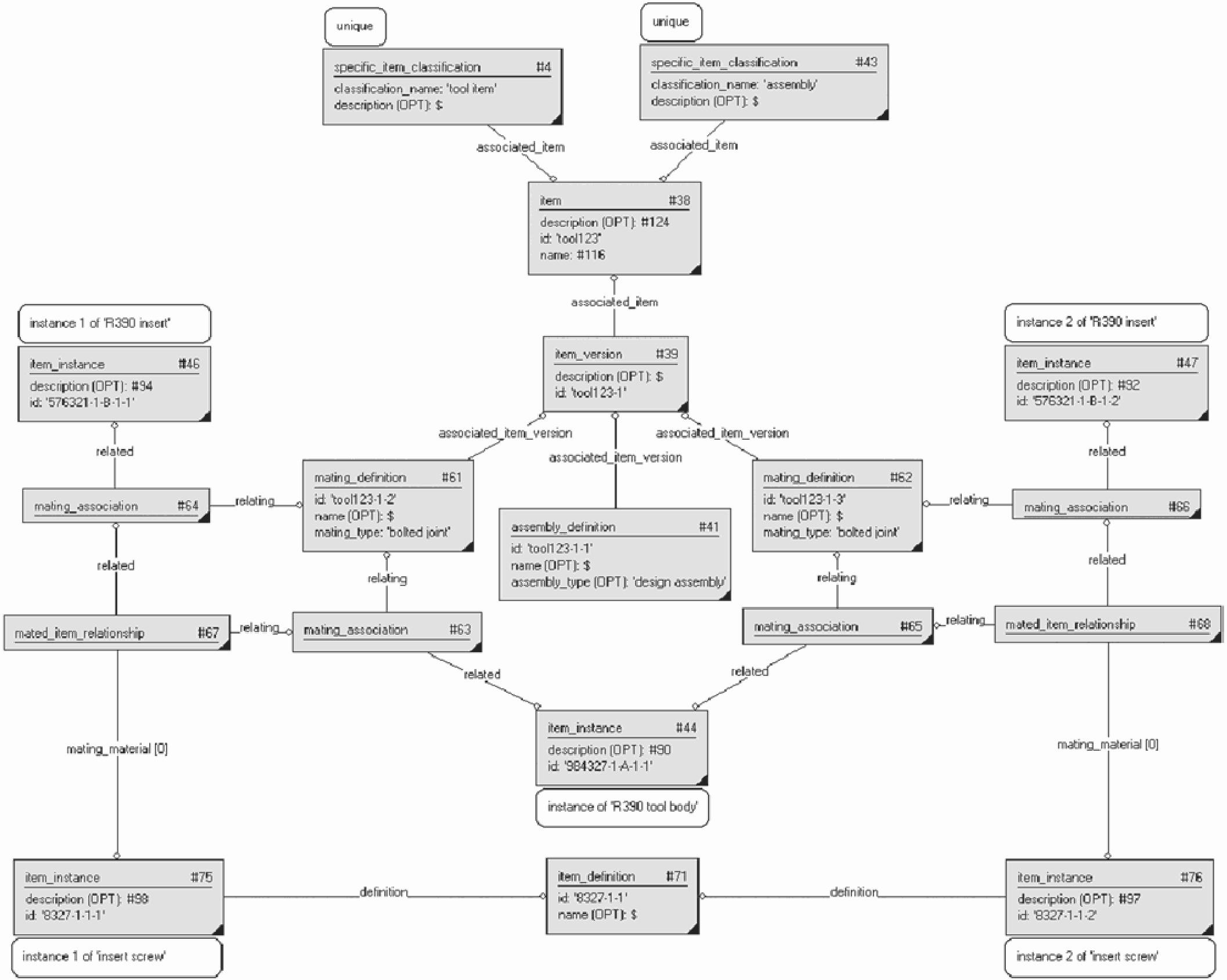

Рисунок 20 - Представление сопрягающей структуры
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing mating structure.p21','2007-02-21T11:46:38',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#8 = ITEM($,'576321',#80);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38),'assembly',$);
#44 = ITEM_INSTANCE(#3,#90,'984327-1-A-1-1');
#46 = ITEM_INSTANCE(#10,#94,'576321-1-B-1-1');
#47 = ITEM_INSTANCE(#10,#92,'576321-1-B-1-2');
#61 = MATING_DEFINITION($,#39,'tool123-1-2',$,'bolted joint');
#62 = MATING_DEFINITION($,#39,'tool123-1-3',$,'bolted joint');
#63 = MATING_ASSOCIATION($,#44,#61);
#64 = MATING_ASSOCIATION($,#46,#61);
#65 = MATING_ASSOCIATION($,#44,#62);
#66 = MATING_ASSOCIATION($,#47,#62);
#67 = MATED_ITEM_RELATIONSHIP((#75),#64,#63);
#68 = MATED_ITEM_RELATIONSHIP((#76),#66,#65);
#71 = ITEM_DEFINITION($,#70,'8327-1-1',$);
#75 = ITEM_INSTANCE(#71,#98,'8327-1-1-1');
#76 = ITEM_INSTANCE(#71,#97,'8327-1-1-2');
#89 = STRING_WITH_LANGUAGE('instance of R390 tool body',#13);
#90 = MULTI_LANGUAGE_STRING((),#89);
#91 = STRING_WITH_LANGUAGE('instance 2 of R390 insert',#13);
#92 = MULTI_LANGUAGE_STRING((),#91);
#95 = STRING_WITH_LANGUAGE('instance 1 of insert screw',#13);
#96 = STRING_WITH_LANGUAGE('instance 2 of insert screw',#13);
#97 = MULTI_LANGUAGE_STRING((),#96);
#98 = MULTI_LANGUAGE_STRING((),#95);
ENDSEC;
END-ISO-10303-21;
- item_version_relationship.
Если представляются несколько версий элемента, то все сущности item_version относятся к одному и тому же элементу. Может также существовать сущность item_version_relationship, соотносящая различные версии. Тип соотношений указывается атрибутом item_version_relationship.relation_type. В рассматриваемом случае, когда сущности item_version относятся к одному и тому же элементу, существуют два типа соотношений:
- иерархический "hierarchy";
- последовательный "sequence".
Примечание - Существует только одно соотношение item_version_relationship между любыми двумя версиями элементов item_version.

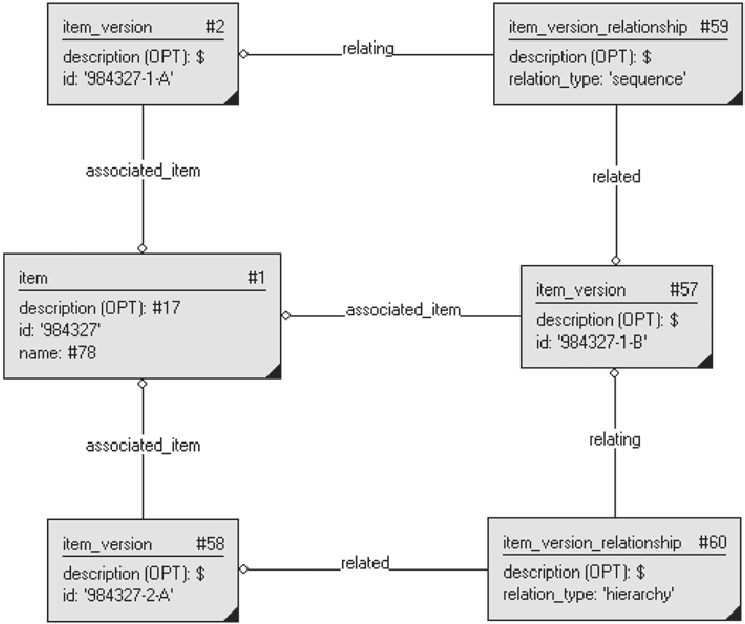

Рисунок 21 - Представление нескольких версий
Как показано в примере, рассматривается следующая структура версий:
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing multiple versions.p21','2007-02-21T11:46:38',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#57 = ITEM_VERSION(#1,$,'984327-1-B');
#58 = ITEM_VERSION(#1,$,'984327-2-A');
#59 = ITEM_VERSION_RELATIONSHIP($,#57,#2,'sequence');
#60 = ITEM_VERSION_RELATIONSHIP($,#58,#57,'hierarchy');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
ENDSEC;
END-ISO-10303-21;
- item_version_relationship.

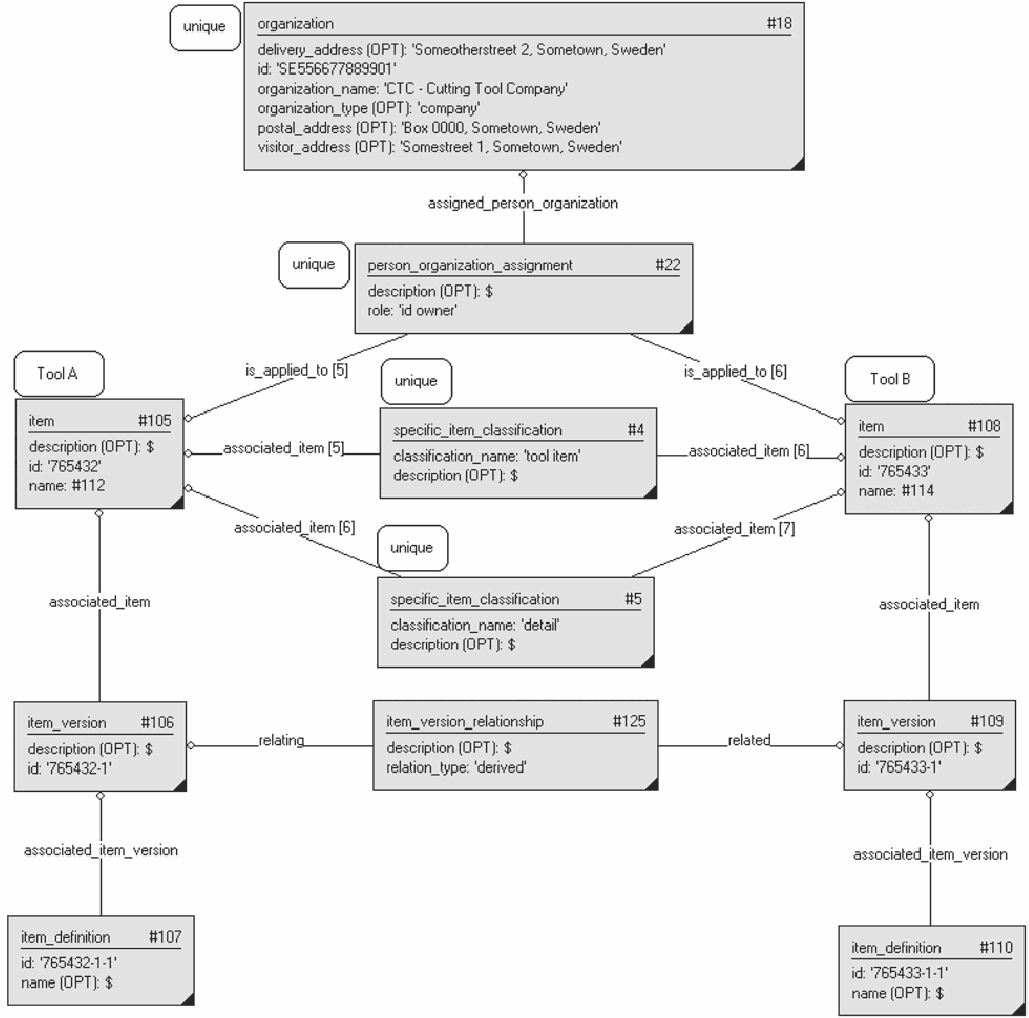

Соотношение item_version_relationship с атрибутом relation_type (для производных соотношений) используется для представления того, что соотношение item_version_relationship.related_item_version является производным для item_version_relationship.relating_item_version. Это означает, что связанные сущности item_version принадлежат элементу, отличному от порождающей сущности item_version, но основываются на ней.
Нормальные соотношения item_version_relationship (в соответствии с 3.22 "Представление соотношений между различными версиями элемента") описывают последовательные или иерархические соотношения различных версий одного и того же элемента. В данном случае, как указано выше, рассматриваемые версии принадлежат различным элементам.
Рисунок 22 - Представление производных соотношений
между различными версиями элементов
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing derived relationship between different item
version.p21','2007-02-21T11:46:38', ('someone'),("),",'GraphicalInstance 1.0
Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#105 = ITEM($,'765432',#112);
#106 = ITEM_VERSION(#105,$,'765432-1');
#107 = ITEM_DEFINITION($,#106,'765432-1-1',$);
#108 = ITEM($,'765433',#114);
#109 = ITEM_VERSION(#108,$,'765433-1');
#110 = ITEM_DEFINITION($,#109,'765433-1-1',$);
#111 = STRING_WITH_LANGUAGE('Tool A',#13);
#112 = MULTI_LANGUAGE_STRING((),#111);
#113 = STRING_WITH_LANGUAGE('Tool B',#13);
#114 = MULTI_LANGUAGE_STRING((),#113);
#125 = ITEM_VERSION_RELATIONSHIP($,#109,#106,'derived');
ENDSEC;
END-ISO-10303-21;

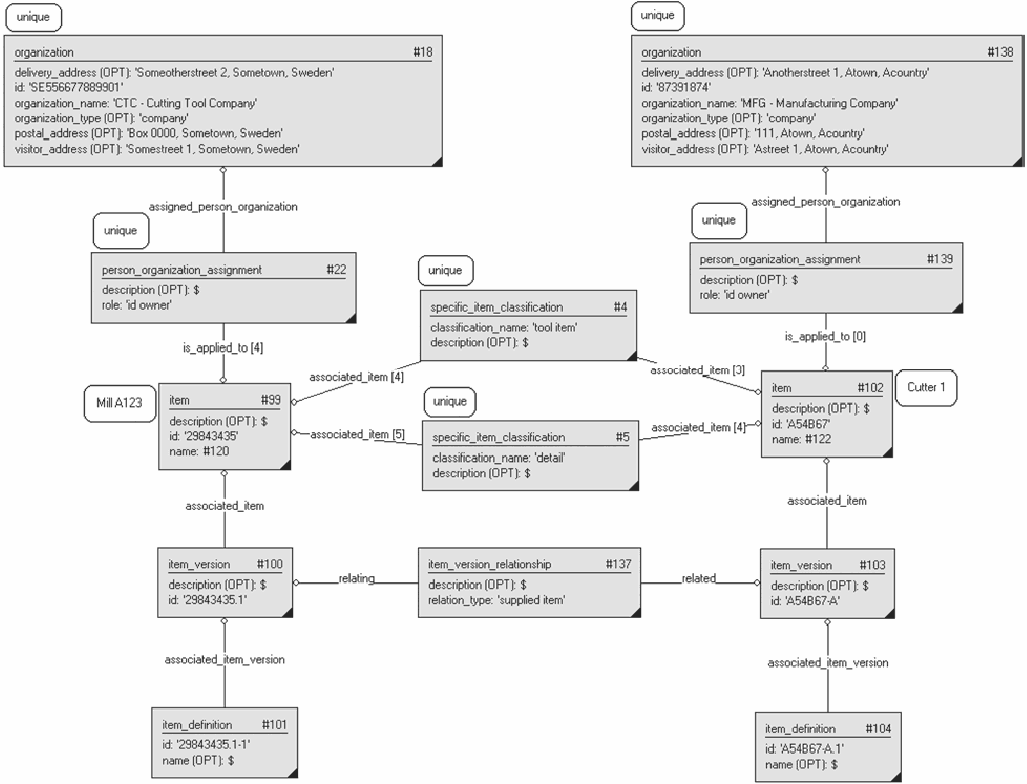

Соотношение item_version_relationship со значением атрибута relation_type, равным 'supplied' (поставленный), используется для представления того, что версия item_version_relationship.related_item_version является элементом, поставленным другой организацией, а item_version_relationship.relating_item_version - представлением элемента в контексте организации-поставщика.
Указанное представление и отличается от альтернативной идентификации и используется, когда элемент должен иметь собственную идентичность и быть частью структуры продукта внутри получающей организации. Альтернативная идентификация - более простое представление, когда желательным эффектом является только получение другой идентификации элемента.
Нормальные соотношения item_version_relationship в соответствии с 3.22 "Представление соотношений между различными версиями элементов" описывают последовательные или иерархические соотношения между различными версиями одного и того же элемента. В данном случае, как указано выше, рассматриваемые версии принадлежат элементам в различных организациях.
Рисунок 23 - Представление соотношения между версиями
элементов
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing supplied relationship between item versions.p21','2007-
02-21T11:46:38', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5
[1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#99 = ITEM($,'29843435',#120);
#100 = ITEM_VERSION(#99,$,'29843435.1');
#101 = ITEM_DEFINITION($,#100,'29843435.1-1',$);
#102 = ITEM($,'A54B67',#122);
#103 = ITEM_VERSION(#102,$,'A54B67-A');
#104 = ITEM_DEFINITION($,#103,'A54B67-A.1',$);
#119 = STRING_WITH_LANGUAGE('Mill A123',#13);
#120 = MULTI_LANGUAGE_STRING((),#119);
#121 = STRING_WITH_LANGUAGE('Cutter 1',#13);
#122 = MULTI_LANGUAGE_STRING((),#121);
#137 = ITEM_VERSION_RELATIONSHIP($,#103,#100,'supplied item');
#138 = ORGANIZATION('Anotherstreet 1, Atown, Acountry','87391874','MFG -
Manufacturing Company','company','111, Atown, Acountry','Astreet 1, Atown,
Acountry');
#139 = PERSON_ORGANIZATION_ASSIGNMENT(#138,$,(#102),'id owner');
ENDSEC;
END-ISO-10303-21;
- classification_association;
- general_classification;
- item_definition;
- plib_class_reference;
- plib_property_reference;
- свойство property;
- property_value (numerical_value, string_value, value_list, value_range, value_limit);
- property_value_association;
- property_value_representation;
- unit.

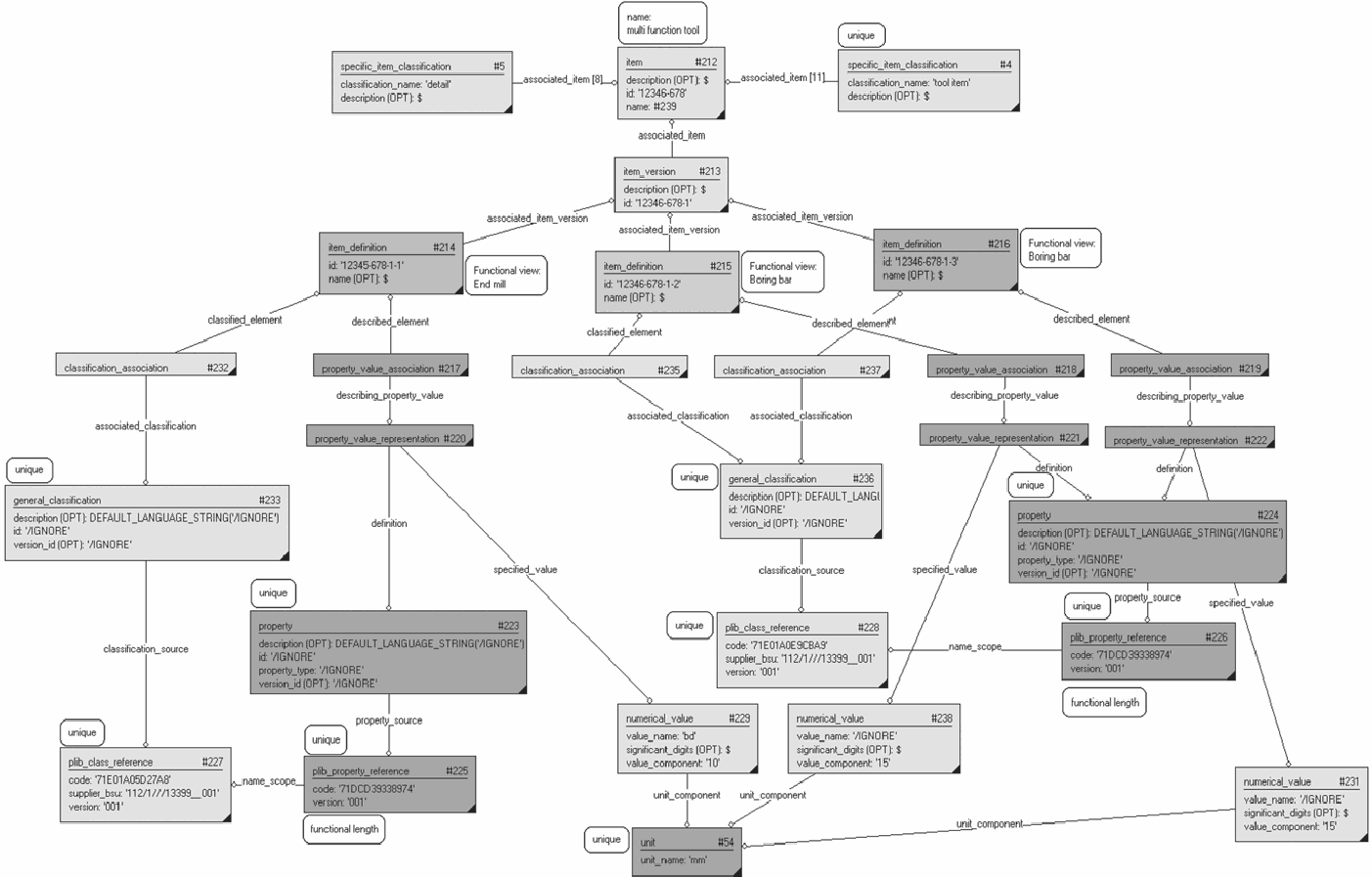

Представление разных функций инструмента требует нескольких реализаций сущности item_definition. Пример на рисунке 24 - "Представление инструмента с несколькими функциями" показывает инструмент с тремя различными функциями: две токарные и одна фрезерная.
Примечание 1 - Различные функции могут иметь одно и то же определение свойств с различными значениями, а также одно и то же значение свойств.
В данном примере все функции имеют функциональную длину, но их значения различны.
Примечание 2 - Вследствие использования различных областей применения имени функциональной длины в контексте рассмотрения концевой фрезы и расточной оправки необходимо иметь две реализации свойства, идентифицирующего различные элементы ссылки на свойство plib_property_reference, которая, в свою очередь, использует ссылки на класс plib_class_reference.
функциями
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing multiple views or functions.p21','2007-02-21T11:46:38',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370,#
212,#376),'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,
#370),'id owner');
#54 = UNIT('mm');
#212 = ITEM ($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#215 = ITEM_DEFINITION($,#213,'12346-678-1-2',$);
#216 = ITEM_DEFINITION($,#213,'12346-678-1-3',$);
#217 = PROPERTY_VALUE_ASSOCIATION($,#214,#220,$,$);
#218 = PROPERTY_VALUE_ASSOCIATION($,#215,#221,$,$);
#219 = PROPERTY_VALUE_ASSOCIATION($,#216,#222,$,$);
#220 = PROPERTY_VALUE_REPRESENTATION(#223,$,$,#229,$);
#221 = PROPERTY_VALUE_REPRESENTATION(#224,$,$,#238,$);
#222 = PROPERTY_VALUE_REPRESENTATION(#224,$,$,#231,$);
#223 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#246,'/IGNORE','/IGNORE');
#224 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#226,'/IGNORE','/IGNORE');
#225 = PLIB_PROPERTY_REFERENCE('71DCD39338974',#227,'001');
#226 = PLIB_PROPERTY_REFERENCE('71DCD39338974',#228,'001');
#227 = PLIB_CLASS_REFERENCE('71E01A05D27A8','112/1///13399__001','001');
#228 = PLIB_CLASS_REFERENCE('71E01A0E9CBA9','112/1///13399__001','001');
#229 = NUMERICAL_VALUE('/IGNORE',$,#54,'10');
#231 = NUMERICAL_VALUE('/IGNORE',$,#54,'15');
#232 = CLASSIFICATION_ASSOCIATION(#233,#214,$,$);
#233 =
GENERAL_CLASSIFICATION(#227,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#235 = CLASSIFICATION_ASSOCIATION(#236,#215,$,$);
#236 =
GENERAL_CLASSIFICATION(#228,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#237 = CLASSIFICATION_ASSOCIATION(#236,#216,$,$);
#238 = NUMERICAL_VALUE('/IGNORE',$,#54,'15');
#239 = MULTI_LANGUAGE_STRING((),#240);
#361 = MULTI_LANGUAGE_STRING((),#362);
#362 = STRING_WITH_LANGUAGE('multi function tool',#13);
ENDSEC;
END-ISO-10303-21;
- date_time;
- duration;
- effectivity;
- effectivity_assignment;
- item_version (effectivity_item_select);
- organization.

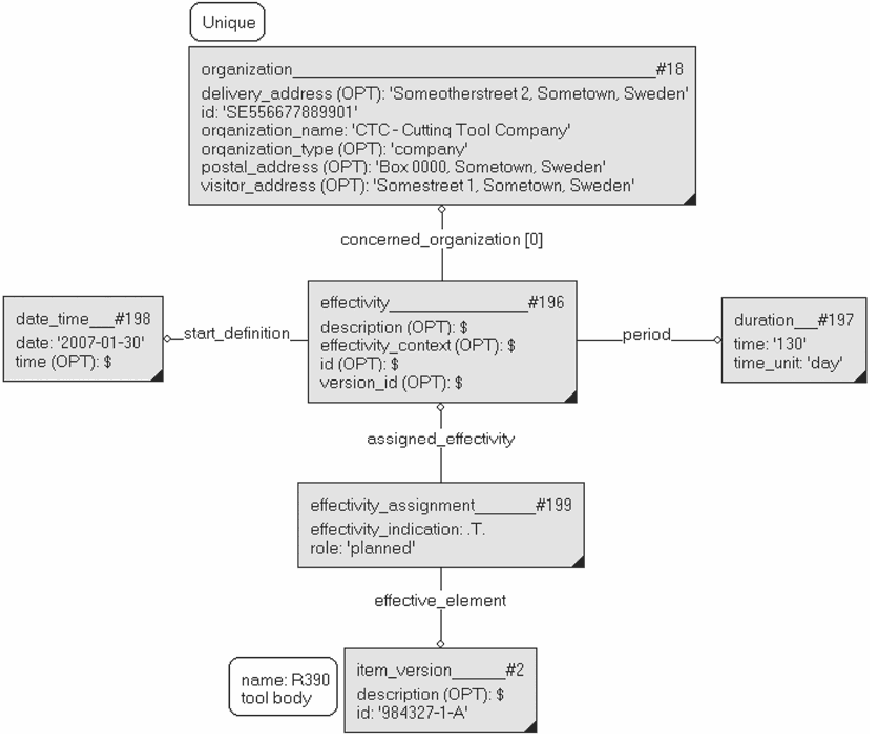

Сущность effectivity необходима для представления корректного использования аспектов данных на продукт, отслеживаемых по дате или времени. Представление эффективности чего-либо может быть точным только при задании области применения во времени. На рисунке 25 - "Представление эффективности" - приведено поле версии элемента item_version. При этом указываются атрибуты даты начала effectivity.start_definition и продолжительности duration.
Примечание 1 - Сущность effectivity не может иметь незаданного времени начала. Оно должно быть задано либо по дате начала, либо по продолжительности и дате окончания.
Примечание 2 - Реализация сущности effectivity может определять период неэффективности, например некорректного использования. Если неэффективность определена, то атрибут указания и назначения эффективности effectivity_assignment.effectivity_indication должен иметь значение FALSE (.F.).
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing effectivity.p21','2007-01-30T11:12:43',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.12]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE(
,#14);
,#14);#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#196 = EFFECTIVITY((#18),$,$,$,$,#197,#198,$);
#197 = DURATION('130','day');
#198 = DATE_TIME('2007-01-30',$);
#199 = EFFECTIVITY_ASSIGNMENT(#196,#2,.T.,'planned');
ENDSEC;
END-ISO-10303-21;
- date_time;
- duration;
- effectivity;
- effectivity_assignment;
- effectivity_relationship;
- item_version (effectivity_item_select);
- organization.
Представление соотношений эффективности нужно, когда эффективность одного объекта зависит от эффективности другого. Например, версия режущего элемента корректна (или некорректна), если корректна версия самого инструмента (см. пример).
Примечание 1 - Иногда сущность effectivity зависит не от конкретных дат, а от эффективности других элементов. В данном случае дата не указывается, и существует соотношение эффективности effectivity_relationship для ссылочной сущности effectivity.
Примечание 2 - Реализация сущности effectivity может определять период неэффективности, т.е. некорректного использования инструмента. Если неэффективность определена, то значение атрибута effectivity_assignment.effectivity_indication должно быть равно FALSE (.F.).
Атрибут relation_type применяется для описания смысла сущности effectivity_relationship. По возможности следует использовать следующие значения:
- 'constraint (ограничение)': интервал времени между определением начала и конца порожденной сущности effectivity должен находиться внутри интервала времени порождающей сущности effectivity;
- 'inheritance (наследственность)': порожденная сущность effectivity не должна иметь определения начала 'start_definition' и конца 'end_definition', она просто наследует даты порождающей сущности effectivity.

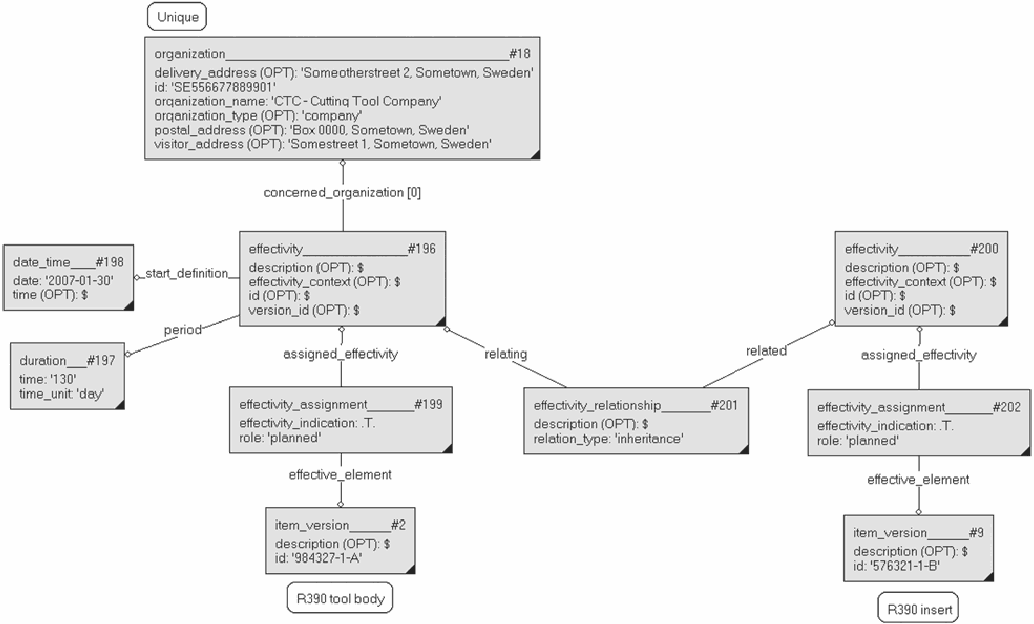

Рисунок 26 - Представление соотношений эффективности
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing effectivity relationships.p21','2007-01-30T12:54:21',
('someone'),("),",'GraphicalInstance 1.0 Beta 5 [1.0.5.12]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE(
,#14);
,#14);#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108),'id
owner');
#196 = EFFECTIVITY((#18),$,$,$,$,#197,#198,$);
#197 = DURATION('130','day');
#198 = DATE_TIME('2007-01-30',$);
#199 = EFFECTIVITY_ASSIGNMENT(#196,#2,.T.,'planned');
#200 = EFFECTIVITY((),$,$,$,$,$,$,$);
#201 = EFFECTIVITY_RELATIONSHIP($,#200,#196,'inheritance');
#202 = EFFECTIVITY_ASSIGNMENT(#200,#9,.T.,'planned');
ENDSEC;
END-ISO-10303-21;
- Item;
- item_definition;
- item_definition_relationship;
- item_version;
- specific_item_classification.
Между двумя элементами существует совместимое соотношение, если они явно совместимы друг с другом. Общепринято использование неявных кодов интерфейса для описания совместимости. Приведенный здесь механизм представляет альтернативу: элементы явно ставятся в соответствие друг к другу. Данное представление не следует применять для оценки заменяемости, оно скорее нужно для понимания того, что эти элементы имеют интерфейс друг для друга и являются совместимыми (например, режущая вставка и инструмент или инструмент и адаптер).

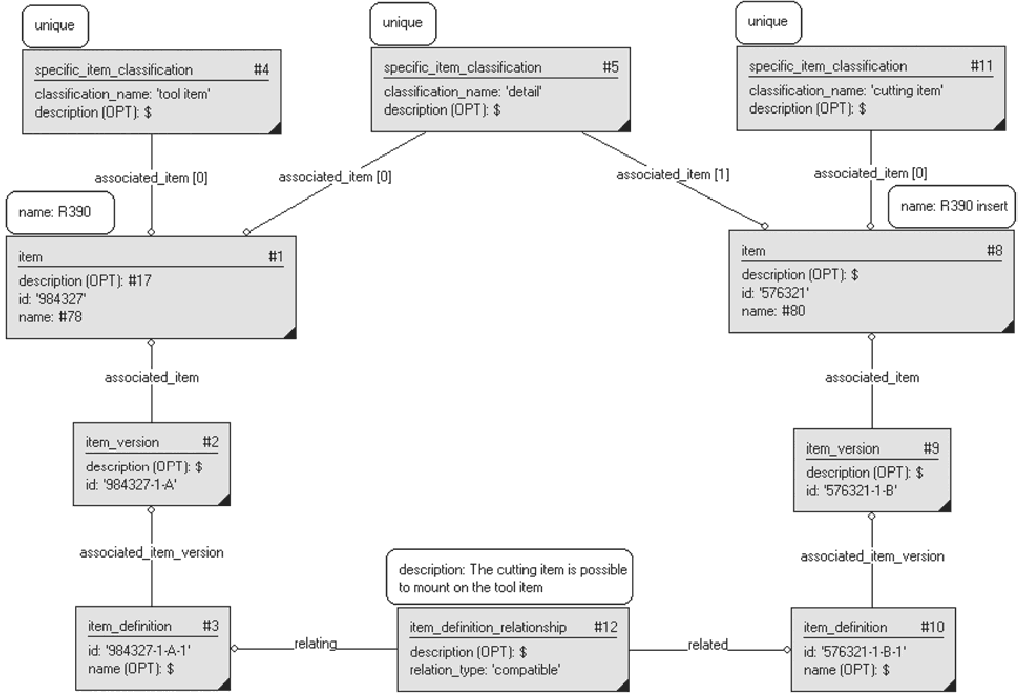

Рисунок 27 - Представление совместимых соотношений
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing compatible relationship.p21','2007-02-20T12:58:16',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#8 = ITEM($,'576321',#80);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8),'cutting item',$);
#12 = ITEM_DEFINITION_RELATIONSHIP(#82,#10,#3,'compatible');
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);#77 = STRING_WITH_LANGUAGE('R390',#13);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#364,#370),
'id owner');
#78 = MULTI_LANGUAGE_STRING((),#77);
#79 = STRING_WITH_LANGUAGE('R390 insert',#13);
#80 = MULTI_LANGUAGE_STRING((),#79);
ENDSEC;
END-ISO-10303-21;
- item;
- item_definition;
- item_definition_relationship;
- item_version;
- specific_item_classification.
Данное представление используется для описания того, что один элемент с указанной сущностью specific_item_classification (например, режущий элемент) может быть заменен другим.

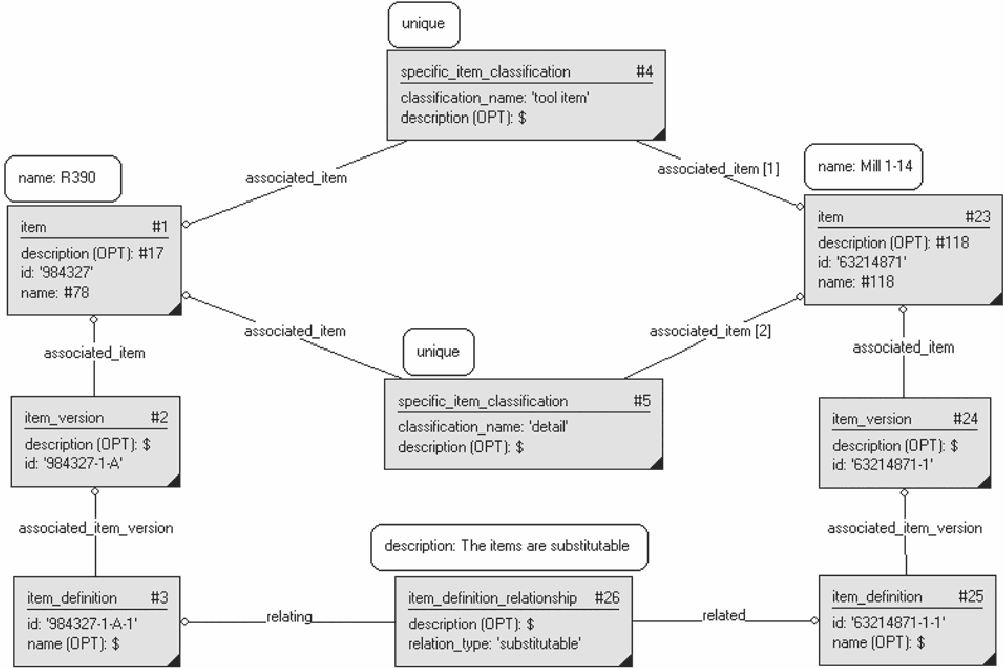

Рисунок 28 - Представление заменяемых соотношений
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing substitutable relationship.p21','2007-02-20T12:58:16',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#364,#370),
'id owner');
#23 = ITEM(#118,'63214871',#118);
#24 = ITEM_VERSION(#23,$,'63214871-1');
#25 = ITEM_DEFINITION((),#24,'63214871-1-1',$);
#26 = ITEM_DEFINITION_RELATIONSHIP(#84,#25,#3,'substitutable');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#117 = STRING_WITH_LANGUAGE('Mill 1-14',#13);
#118 = MULTI_LANGUAGE_STRING((),#117);
ENDSEC;
END-ISO-10303-21;
- digital_document;
- document;
- document_assignment;
- document_creation_property;
- document_version;
- document_location_property;
- document_format_property;
- document_creation_property;
- external_file_id_and_location;
- language.
Цифровые документы обычно представляют вместе с одним или несколькими соответствующими цифровыми файлами. Сущность digital_document можно рассматривать как мета-уровень для файла digital_file. Атрибут digital_document.common_location должен соответствовать атрибуту размещения external_file_id_and_location.location.

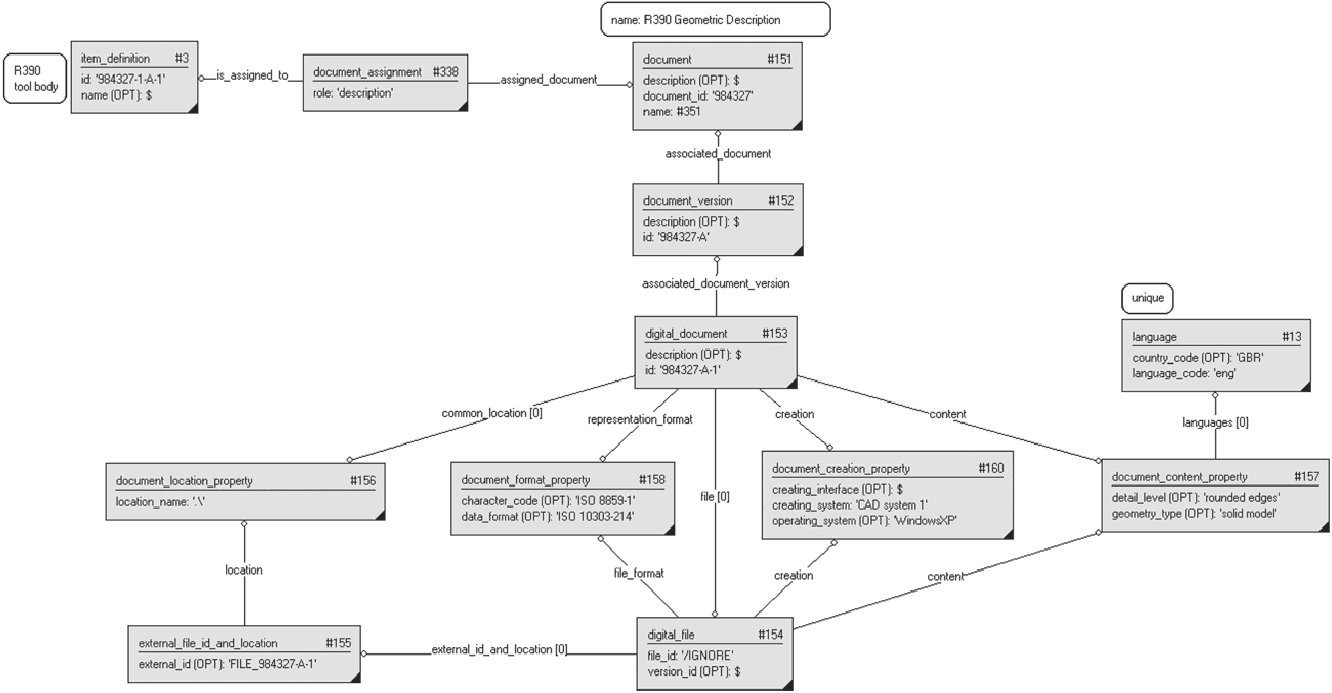

Рисунок 29 - Представление цифрового документа
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing digital documents.p21','2007-02-20T12:58:16',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108,#364,#370),'id
owner');
#151 = DOCUMENT($,'984327',#351);
#152 = DOCUMENT_VERSION(#151,$,'984327-A');
#153 = DIGITAL_DOCUMENT(#152,(#156),#157,#160,$,'984327-A-1',#158,$,(#154));
#154 = DIGITAL_FILE(#157,#160,$,(#155),#158,'/IGNORE',$,$);
#155 = EXTERNAL_FILE_ID_AND_LOCATION('FILE_984327-A-1',#156);
#156 = DOCUMENT_LOCATION_PROPERTY('.\\');
#157 = DOCUMENT_CONTENT_PROPERTY('rounded edges','solid model',(#13),$);
#158 = DOCUMENT_FORMAT_PROPERTY('ISO 8859-1','ISO 10303-214',$);
#160 = DOCUMENT_CREATION_PROPERTY($,'CAD system 1','WindowsXP');
#338 = DOCUMENT_ASSIGNMENT(#151,#3,'description');
#351 = MULTI_LANGUAGE_STRING((),#352);
#352 = STRING_WITH_LANGUAGE('R390 Geometric Description',#13);
ENDSEC;
END-ISO-10303-21;
- assembly_association;
- assembly_definition;
- cartesian_coordinate_space_3d;
- cartesian_point;
- digital_file;
- direction;
- external_geometric_model;
- geometric_model_relationship_with_transformation;
- item_instance;
- transformation_3d;
- unit.
Представление структуры цифрового макета 3D-моделями требует использования некоторого механизма преобразования. Порождающие relating атрибуты геометрических моделей с преобразованием geometric_model_with_transformation указывают на геометрическую модель geometric_model, представляющую "родителя" рассматриваемой структуры. Аналогично порожденные related атрибуты указывают на "детей":
- атрибут типа соотношения geometric_model_relationship_with_transformation.relation_type должен иметь значение 'иерархия' для описания иерархического соотношения между 3D-моделями.

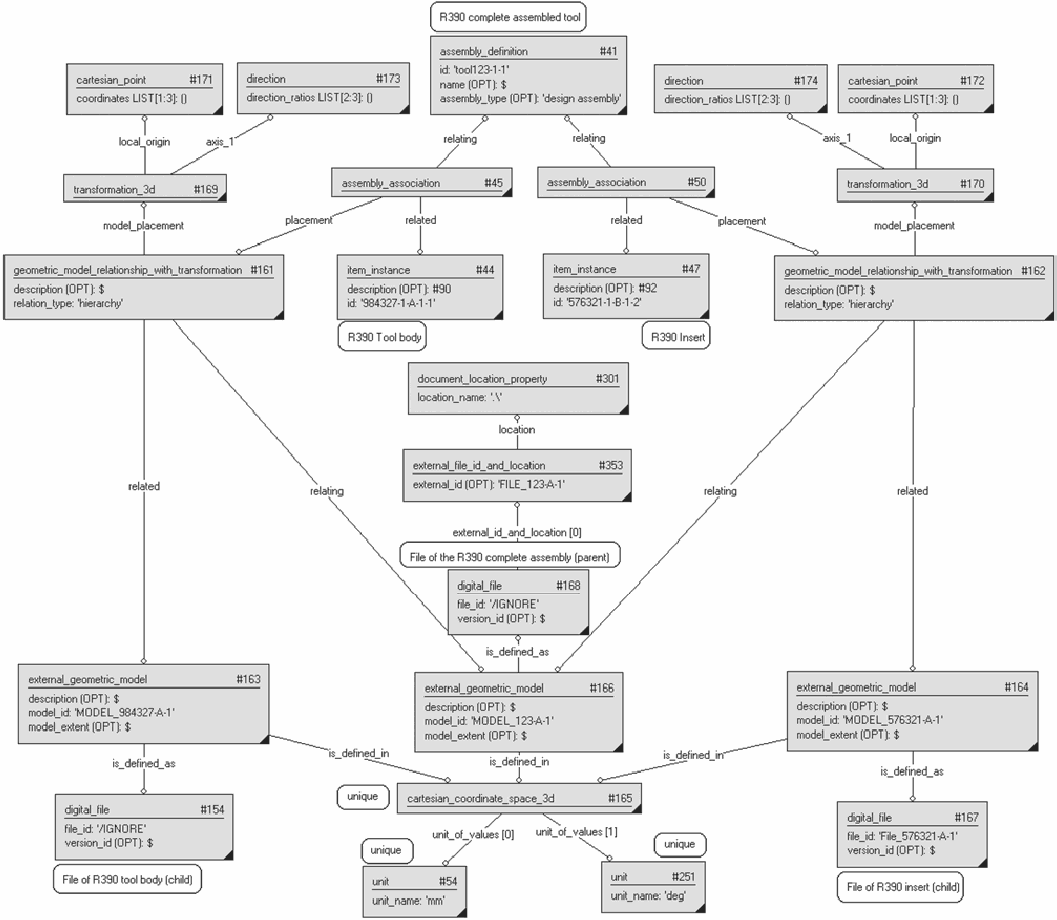

Рисунок 30 - Представление структуры цифрового макета
3D-моделями
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing DMU structure with 3D models.p21','2007-02-20T12:58:16',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8,#188),'cutting item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108,#364,#370),'id
owner');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38,#191),'assembly',$);
#44 = ITEM_INSTANCE(#3,#90,'984327-1-A-1-1');
#45 = ASSEMBLY_ASSOCIATION(#161,#44,#41);
#47 = ITEM_INSTANCE(#10,#92,'576321-1-B-1-2');
#50 = ASSEMBLY_ASSOCIATION(#162,#47,#41);
#54 = UNIT('mm');
#79 = STRING_WITH_LANGUAGE('R390 insert',#13);
#80 = MULTI_LANGUAGE_STRING((),#79);
#115 = STRING_WITH_LANGUAGE('R390 mill',#13);
#116 = MULTI_LANGUAGE_STRING((),#115);
#154 = DIGITAL_FILE(#157,#160,$,(#155),#158,'/IGNORE',$,$);
#161 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#169,#163,#166,'hierarchy');
#162 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#170,#164,#166,'hierarchy');
#163 = EXTERNAL_GEOMETRIC_MODEL($,#154,#165,'MODEL_984327-A-1',$);
#164 = EXTERNAL_GEOMETRIC_MODEL($,#167,#165,'MODEL_576321-A-1',$);
#165 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#166 = EXTERNAL_GEOMETRIC_MODEL($,#168,#165,'MODEL_123-A-1',$);
#167 = DIGITAL_FILE($,$,$,(),$,'File_576321-A-1',$,$);
#168 = DIGITAL_FILE($,$,$,(#353),$,'/IGNORE',$,$);
#169 = TRANSFORMATION_3D(#173,$,#171,$);
#170 = TRANSFORMATION_3D(#174,$,#172,$);
#171 = CARTESIAN_POINT(());
#172 = CARTESIAN_POINT(());
#173 = DIRECTION(());
#174 = DIRECTION(());
#251 = UNIT('deg');
ENDSEC;
END-ISO-10303-21;
- assembly_association;
- assembly_definition;
- cartesian_coordinate_space_2d;
- cartesian_point;
- digital_file;
- direction;
- external_picture;
- geometric_model_relationship_with_transformation;
- item_instance;
- transformation_2d;
- unit.
Представление структуры цифрового макета 2D-моделями требует выбора механизма преобразования. Порождающие relating атрибуты геометрической модели с преобразованием geometric_model_with_transformation указывают на внешний рисунок external_picture, представляющий "родителя" в рассматриваемой структуре, аналогично порождающие relating атрибуты указывают на "потомков".
Атрибут типа соотношения geometric_model_relationship_with_transformation.relation_type должен иметь значение 'иерархия' для описания иерархического соотношения между 2D-моделями.

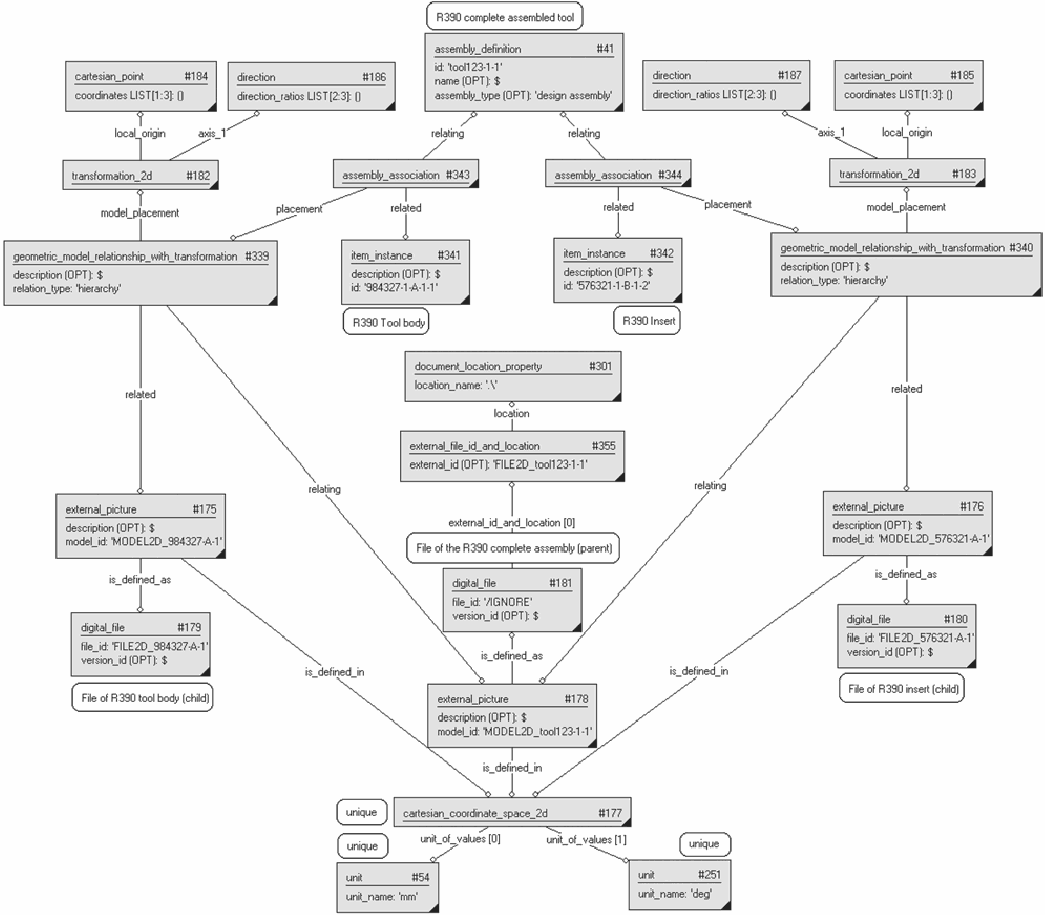

Рисунок 31 - Представление структуры цифрового макета
2D-моделями
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing DMU structure with 3D models.p21','2007-02-20T12:58:16',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#370),
'tool item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8,#188),'cutting item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108,#364,#370),'id
owner');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38,#191),'assembly',$);
#44 = ITEM_INSTANCE(#3,#90,'984327-1-A-1-1');
#45 = ASSEMBLY_ASSOCIATION(#161,#44,#41);
#47 = ITEM_INSTANCE(#10,#92,'576321-1-B-1-2');
#50 = ASSEMBLY_ASSOCIATION(#162,#47,#41);
#54 = UNIT('mm');
#79 = STRING_WITH_LANGUAGE('R390 insert',#13);
#80 = MULTI_LANGUAGE_STRING((),#79);
#115 = STRING_WITH_LANGUAGE('R390 mill',#13);
#116 = MULTI_LANGUAGE_STRING((),#115);
#154 = DIGITAL_FILE(#157,#160,$,(#155),#158,'/IGNORE',$,$);
#161 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#169,#163,#166,'hierarchy');
#162 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#170,#164,#166,'hierarchy');
#163 = EXTERNAL_GEOMETRIC_MODEL($,#154,#165,'MODEL_984327-A-1',$);
#164 = EXTERNAL_GEOMETRIC_MODEL($,#167,#165,'MODEL_576321-A-1',$);
#165 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#166 = EXTERNAL_GEOMETRIC_MODEL($,#168,#165,'MODEL_123-A-1',$);
#167 = DIGITAL_FILE($,$,$,(),$,'File_576321-A-1',$,$);
#168 = DIGITAL_FILE($,$,$,(#353),$,'/IGNORE',$,$);
#169 = TRANSFORMATION_3D(#173,$,#171,$);
#170 = TRANSFORMATION_3D(#174,$,#172,$);
#171 = CARTESIAN_POINT(());
#172 = CARTESIAN_POINT(());
#173 = DIRECTION(());
#174 = DIRECTION(());
#251 = UNIT('deg');
ENDSEC;
END-ISO-10303-21;
- cartesian_coordinate_space_3d;
- digital_document;
- digital_file;
- document;
- document_assignment;
- document_location_property;
- document_version;
- external_file_id_and_location;
- external_geometric_model;
- item_definition;
- unit.
Для представления инструмента в трехмерном пространстве должна быть создана сущность external_geometric_model, имеющая свое определение в цифровом файле digital_file (типа document_file). Метаданные этого файла представлены как документ, который, в свою очередь, предназначен для определения инструмента (сущность item_definition).
Рекомендуется для атрибута digital_file.file_id задавать значение '/IGNORE' для получения большего объема явной информации о файле и его размещении, для определения которого следует использовать только относительные пути.

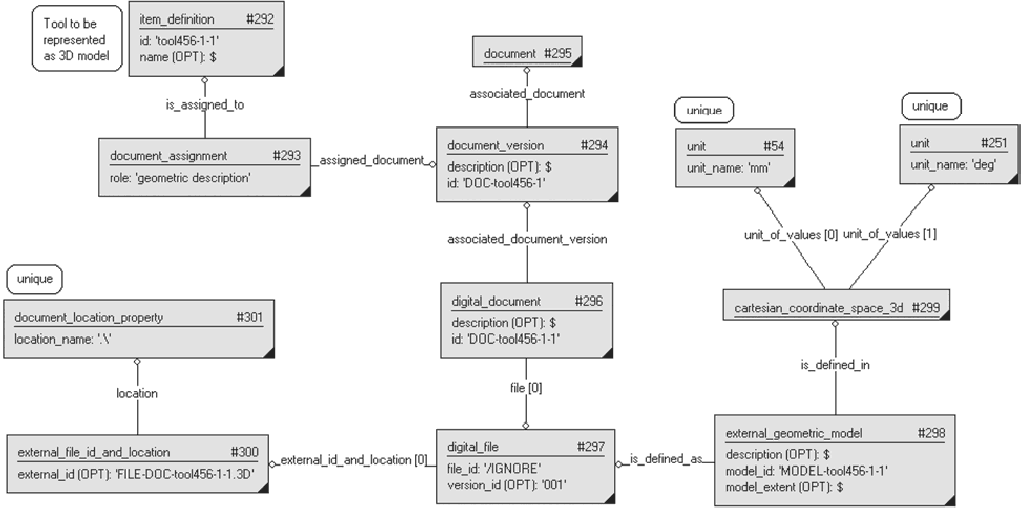

Рисунок 32 - Представление внешней модели в трехмерном
пространстве
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing external model as 3D.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141,#191,#364,#364,#
370),'tool item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108,#364,#370),'id
owner');
#54 = UNIT('mm');
#251 = UNIT('deg');
#292 = ITEM_DEFINITION($,#369,'tool456-1-1',$);
#293 = DOCUMENT_ASSIGNMENT(#294,#292,'geometric description');
#294 = DOCUMENT_VERSION(#295,$,'DOC-tool456-1');
#295 = DOCUMENT($,$,#373);
#296 = DIGITAL_DOCUMENT(#294,(),$,$,$,'DOC-tool456-1-1',$,$,(#297));
#297 = DIGITAL_FILE($,$,$,(#300),$,'/IGNORE',$,'001');
#298 = EXTERNAL_GEOMETRIC_MODEL($,#297,#299,'MODEL-tool456-1-1',$);
#299 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#300 = EXTERNAL_FILE_ID_AND_LOCATION('FILE-DOC-tool456-1-1.3D',#301);
#301 = DOCUMENT_LOCATION_PROPERTY('.\\');
#369 = ITEM_VERSION(#370,$,$);
#370 = ITEM($,$,#371);
#371 = MULTI_LANGUAGE_STRING((),#372);
#372 = STRING_WITH_LANGUAGE('tool',#13);
#373 = MULTI_LANGUAGE_STRING((),#374);
#374 = STRING_WITH_LANGUAGE($,#13);
ENDSEC;
END-ISO-10303-21;
- cartesian_coordinate_space_2d;
- digital_document;
- digital_file;
- document;
- document_assignment;
- document_location_property;
- document_version;
- external_file_id_and_location;
- external_picture;
- item_definition;
- unit.
Для представления инструмента в двухмерном пространстве необходимо создать внешний рисунок external_picture. Его определение содержится в цифровом файле digital_file (тип файла document_file). Метаданные этого файла представляются в виде документа, который, в свою очередь, предназначен для определения инструмента (item_definition).
Рекомендуется задать значение атрибута digital_file.file_id, равное '/IGNORE', для получения более полной явной информации о файле и его размещении, для определения которого нужно использовать только относительные пути.

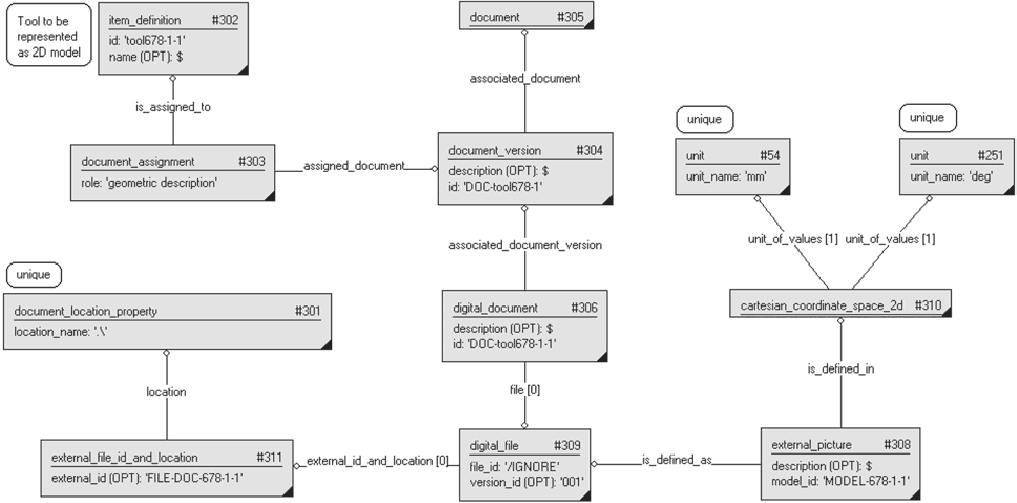

Рисунок 33 - Представление внешней модели в двухмерном
пространстве
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing external model as 2D.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#38,#69,#99,#105,#108,#364,#370),'id
owner');
#54 = UNIT('mm');
#251 = UNIT('deg');
#301 = DOCUMENT_LOCATION_PROPERTY('.\\');
#302 = ITEM_DEFINITION($,#363,'tool678-1-1',$);
#303 = DOCUMENT_ASSIGNMENT(#304,#302,'geometric description');
#304 = DOCUMENT_VERSION(#305,$,'DOC-tool678-1');
#305 = DOCUMENT($,$,#367);
#306 = DIGITAL_DOCUMENT(#304,(),$,$,$,'DOC-tool678-1-1',$,$,(#309));
#308 = EXTERNAL_PICTURE($,#309,#310,'MODEL-678-1-1');
#309 = DIGITAL_FILE($,$,$,(#311),$,'/IGNORE',$,'001');
#310 = CARTESIAN_COORDINATE_SPACE_2D((#54,#251));
#311 = EXTERNAL_FILE_ID_AND_LOCATION('FILE-DOC-678-1-1',#301);
#363 = ITEM_VERSION(#364,$,$);
#364 = ITEM($,$,#365);
#365 = MULTI_LANGUAGE_STRING((),#366);
#366 = STRING_WITH_LANGUAGE('tool',#13);
#367 = MULTI_LANGUAGE_STRING((),#368);
#368 = STRING_WITH_LANGUAGE($,#13);
ENDSEC;
END-ISO-10303-21;
- location;
- physical_item;
- physical_item_definition;
- physical_item_version;
- physical_item_location_association;
- physical item state_association;
- specific_item_classification;
- state.
Сущность physical_item задает тип элемента, идентифицирующего имеющийся индивидуальный артефакт. Информация, представляемая для физического элемента physical_item, должна быть фактической (например, это не номинальные, а измеренные значения свойств).
Собственник идентификатора физического элемента physical_item задается как для сущности item.
Примечание - Собственник идентификатора сущности physical_item задается назначением юридического лица person_organization_assignment с указанием значения атрибута role для собственника идентификатора.

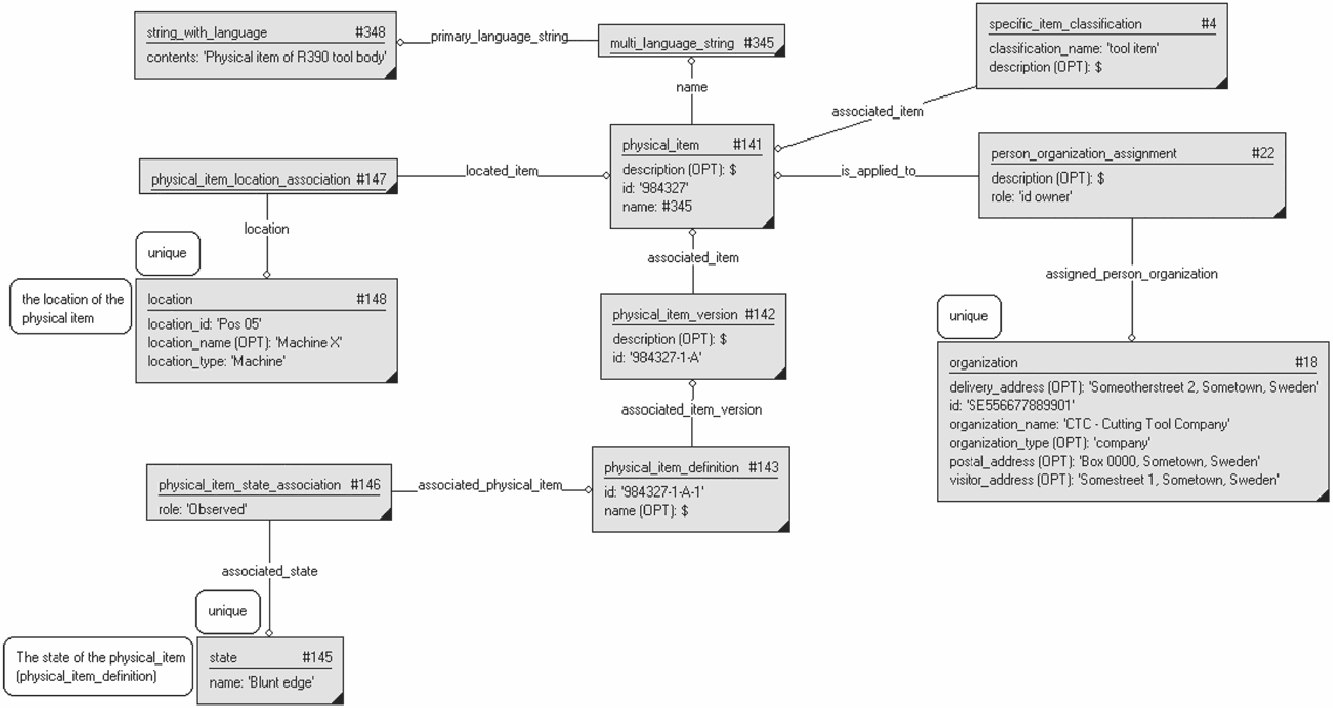

Рисунок 34 - Представление физического элемента
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing physical item.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#13 = LANGUAGE('GBR','eng');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370,#141),
'id owner');
#141 = PHYSICAL_ITEM($,'984327',#345);
#142 = PHYSICAL_ITEM_VERSION(#141,$,'984327-1-A');
#143 = PHYSICAL_ITEM_DEFINITION($,#142,'984327-1-A-1',$);
#145 = STATE('Blunt edge');
#146 = PHYSICAL_ITEM_STATE_ASSOCIATION(#143,#145,'Observed');
#147 = PHYSICAL_ITEM_LOCATION_ASSOCIATION(#141,#148);
#148 = LOCATION('Pos 05','Machine X','Machine');
#345 = MULTI_LANGUAGE_STRING((),#348);
#348 = STRING_WITH_LANGUAGE('Physical item of R390 tool body',#13);
ENDSEC;
END-ISO-10303-21;
- item;
- item_definition;
- item_version;
- location;
- physical_item;
- physical_item_definition;
- physical_item_version;
- physical_item_location_association;
- physical_item_state_association;
- realized_item_association;
- specific_item_classification;
- state.
Данное представление указывает на наличие явных соотношений между сущностями item и physical_item, т.е. физический элемент physical_item реализуется по выбранной версии item_version. Сущности item и physical_item объединяются общей сущностью классификации заданного элемента specific_item_classification.
В сущности physical_item представляется информация, являющаяся уникальной для физического элемента. Информация об элементе item не передается на физический элемент physical_item при его создании. Это касается как задания, классификации, так и свойств.
Примечание 1 - Атрибут версии элемента realized_item_association.realized_item_version не может идентифицировать сущность physical_item_version.
Собственник идентификатора задается для физического элемента physical_item как для сущности item.
Примечание 2 - Собственник идентификатора сущности physical_item определяется назначением юридического лица person_organization_assignment с атрибутом role, равным 'id owner (собственник идентификатора)'.

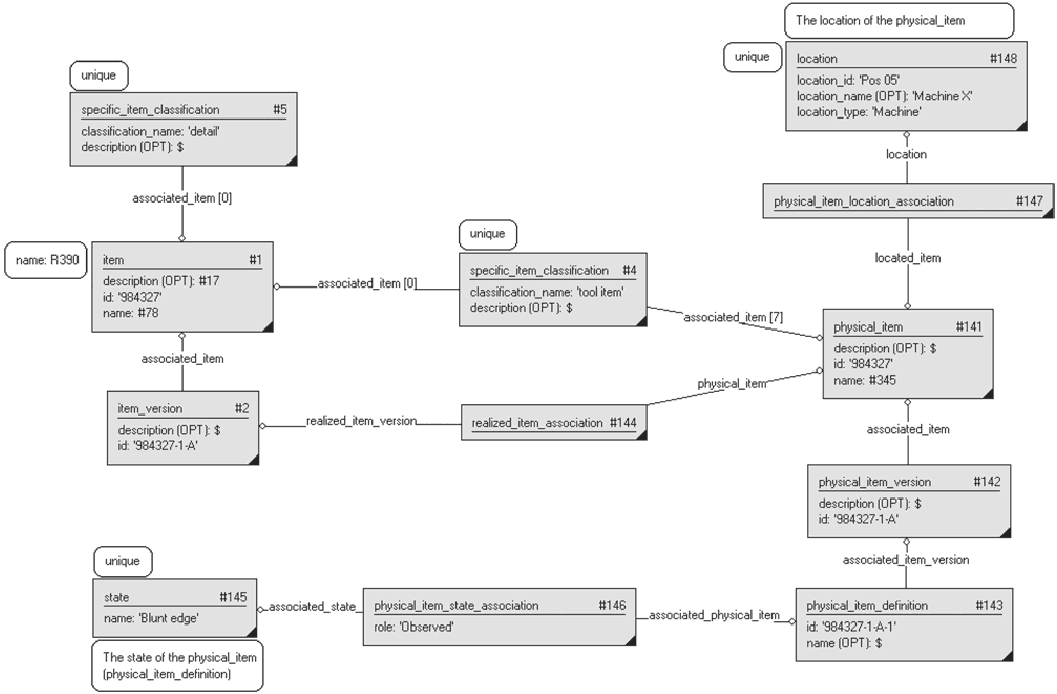

Рисунок 35 - Представление физических элементов, основанных
на заданном элементе
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing physical item.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#
370,#141),'id owner');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#141 = PHYSICAL_ITEM($,'984327',#345);
#142 = PHYSICAL_ITEM_VERSION(#141,$,'984327-1-A');
#143 = PHYSICAL_ITEM_DEFINITION($,#142,'984327-1-A-1',$);
#144 = REALIZED_ITEM_ASSOCIATION(#141,#2);
#145 = STATE('Blunt edge');
#146 = PHYSICAL_ITEM_STATE_ASSOCIATION(#143,#145,'Observed');
#147 = PHYSICAL_ITEM_LOCATION_ASSOCIATION(#141,#148);
#148 = LOCATION('Pos 05','Machine X','Machine');
#345 = MULTI_LANGUAGE_STRING((),#348);
#348 = STRING_WITH_LANGUAGE('Physical item of R390 tool body',#13);
ENDSEC;
END-ISO-10303-21;
- item;
- item_definition;
- item_definition_relationship;
- item_version;
- realized_item_association;
- specific_item_classification.
Данное представление указывает, что существует явное соотношение между сущностями определения элемента item_definition и определения физического элемента physical_item_definition. Например, сущность physical_item_definition может быть получена из выбранной сущности item_definition. Сущности item и physical_item объединяются общей сущностью классификации specific_item_classification. Более общее описание представления физических элементов приведено в 3.35.

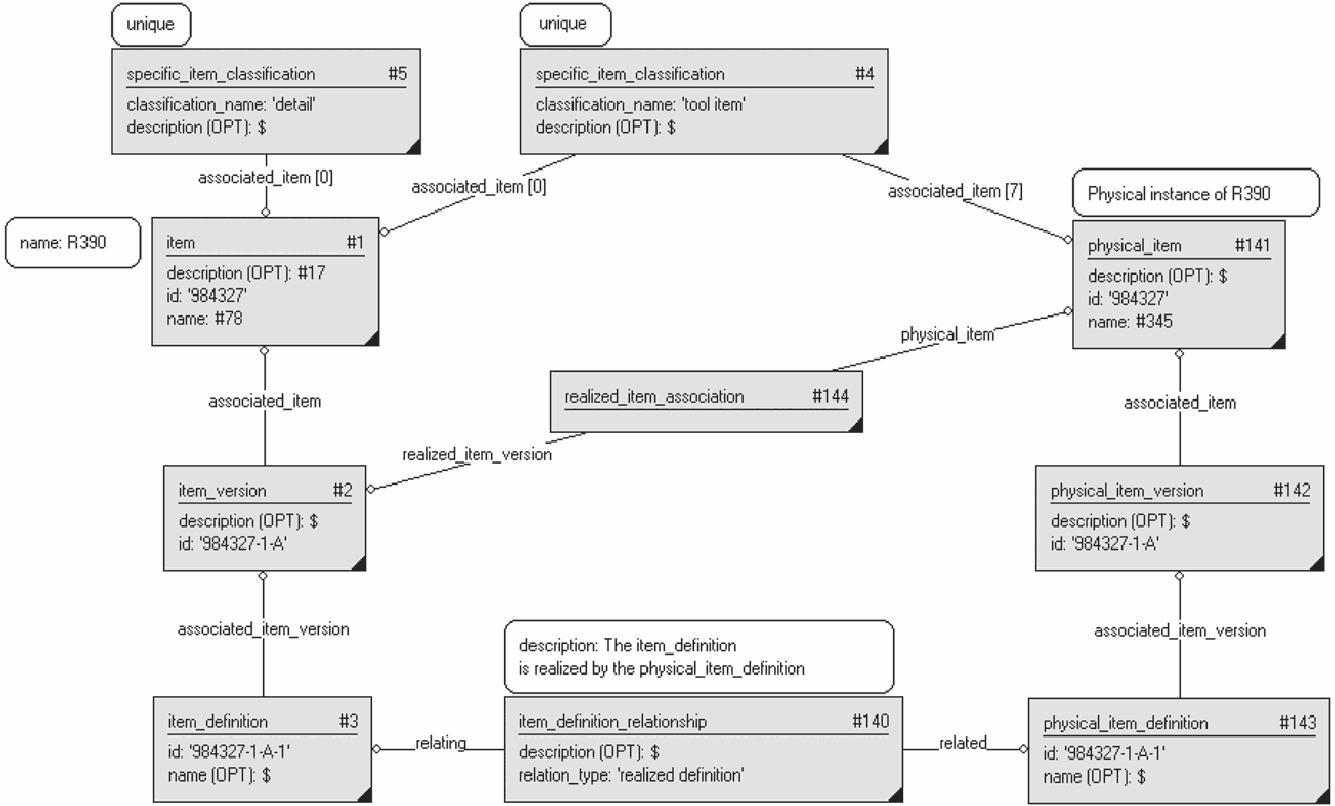

Рисунок 36 - Представление соотношения определений
реализованных элементов
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing realized item definition relationship.p21','2007-02-
20T10:52:10', ('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,#370,
#141),'id owner');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#140 = ITEM_DEFINITION_RELATIONSHIP($,#143,#3,'realized definition');
#141 = PHYSICAL_ITEM($,'984327',#345);
#142 = PHYSICAL_ITEM_VERSION(#141,$,'984327-1-A');
#143 = PHYSICAL_ITEM_DEFINITION($,#142,'984327-1-A-1',$);
#144 = REALIZED_ITEM_ASSOCIATION(#141,#2);
#345 = MULTI_LANGUAGE_STRING((),#348);
#348 = STRING_WITH_LANGUAGE('Physical item of R390 tool body',#13);
ENDSEC;
END-ISO-10303-21;
- physical_item;
- physical_item_definition;
- physical_item_structure_association;
- physical_item_version.
Более подробно структуру инструментов следует рассматривать, используя групповую (типовую) инструментальную информацию (например, сущность определения сборки assembly_definition, item и т.д.). Структуры физических элементов, построенные по сущности ассоциации структуры physical_item_structure_association, где "relating=порождающий" - соседний более высокий уровень иерархии, а "related=порожденный" - соседний более низкий уровень.

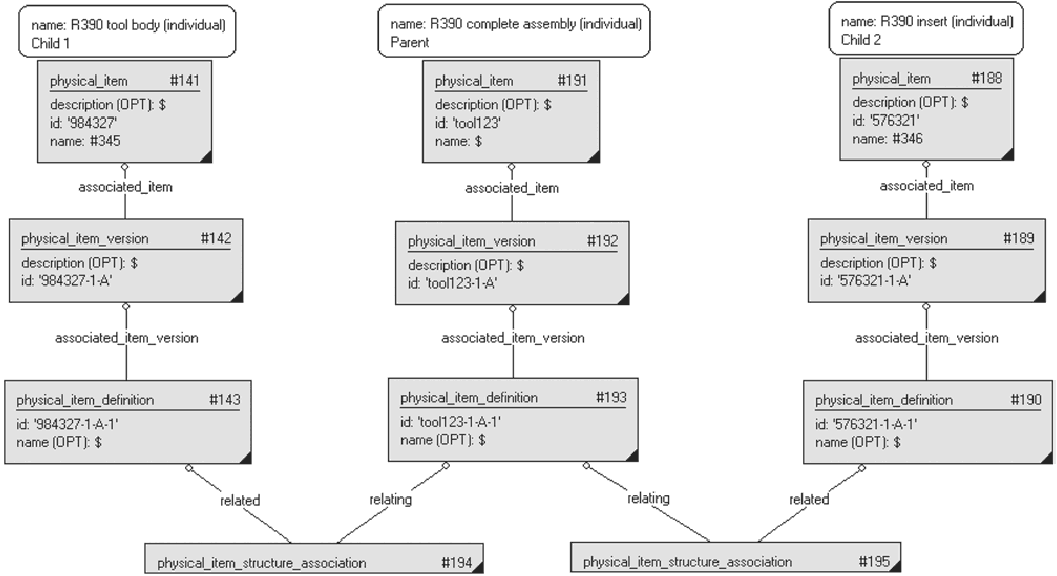

Рисунок 37 - Представление структур физических элементов
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing physical item structure.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8),'cutting item',$);
#13 = LANGUAGE('GBR','eng');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38),'assembly',$);
#141 = PHYSICAL_ITEM($,'984327',#345);
#142 = PHYSICAL_ITEM_VERSION(#141,$,'984327-1-A');
#143 = PHYSICAL_ITEM_DEFINITION($,#142,'984327-1-A-1',$);
#188 = PHYSICAL_ITEM($,'576321',#346);
#189 = PHYSICAL_ITEM_VERSION(#188,$,'576321-1-A');
#190 = PHYSICAL_ITEM_DEFINITION($,#189,'576321-1-A-1',$);
#191 = PHYSICAL_ITEM($,'tool123',#347);
#192 = PHYSICAL_ITEM_VERSION(#191,$,'tool123-1-A');
#193 = PHYSICAL_ITEM_DEFINITION($,#192,'tool123-1-A-1',$);
#194 = PHYSICAL_ITEM_STRUCTURE_ASSOCIATION(#143,#193);
#195 = PHYSICAL_ITEM_STRUCTURE_ASSOCIATION(#190,#193);
#345 = MULTI_LANGUAGE_STRING((),#348);
#346 = MULTI_LANGUAGE_STRING((),#349);
#348 = STRING_WITH_LANGUAGE('Physical item of R390 tool body',#13);
#349 = STRING_WITH_LANGUAGE('Physical item of R390 insert',#13);
ENDSEC;
END-ISO-10303-21;
- cartesian_coordinate_space;
- digital_file;
- external_model;
- item_characteristic_association;
- item_definition;
- unit;
- workpiece_feature.
Сущность item_characteristic_association применяется для особенности связи обрабатываемой детали с режущим инструментом. Атрибут типа соотношения item_characteristic_association.relation_type должен иметь значение 'используется для'. Семантический смысл его в том, что рассматриваемый элемент инструмента может быть применен при создании назначенной особенности обрабатываемой детали.

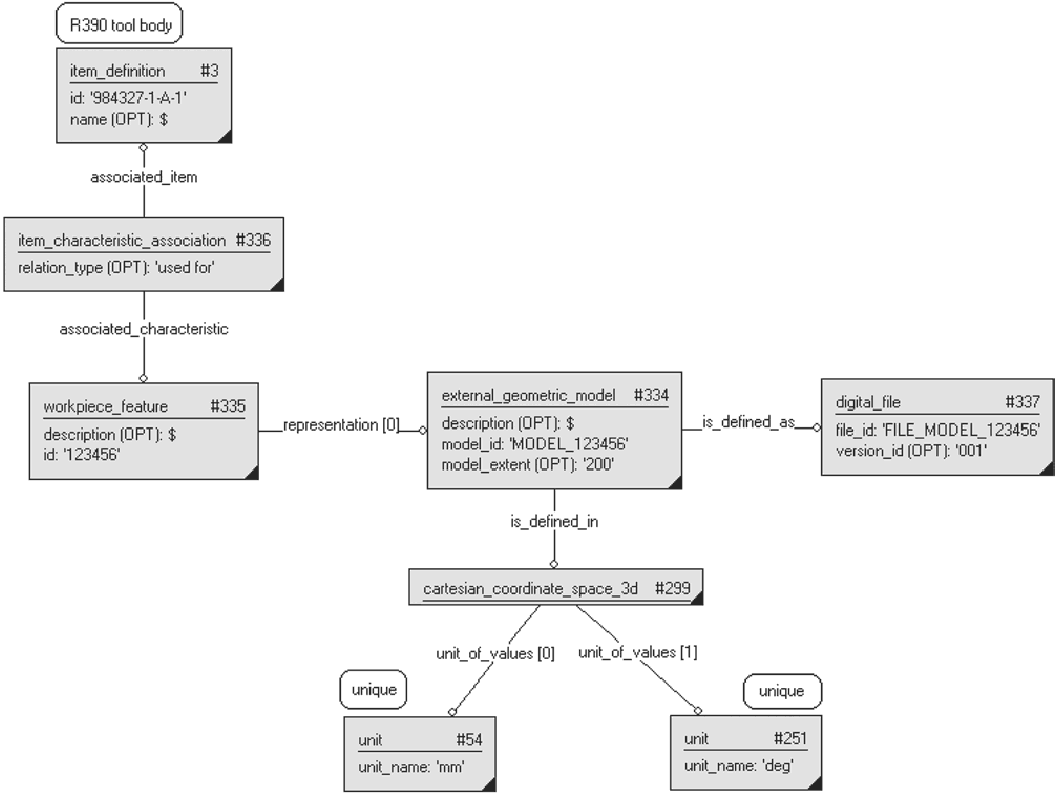

Рисунок 38 - Представление особенности обрабатываемой детали
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing work piece feature.p21','2007-02-20T10:52:10',
('someone'),("),", 'GraphicalInstance 1.0 Beta 5 [1.0.5.17]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 = SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#141),'tool
item',$);
#5 = SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108),'detail',$);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,
#370),'id owner');
#54 = UNIT('mm');
#251 = UNIT('deg');
#299 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#334 = EXTERNAL_GEOMETRIC_MODEL($,#337,#299,'MODEL_123456','200');
#335 = WORKPIECE_FEATURE($,'123456',(#334));
#336 = ITEM_CHARACTERISTIC_ASSOCIATION(#335,#3,'used for');
#337 = DIGITAL_FILE($,$,$,(),$,'FILE_MODEL_123456',$,'001');
ENDSEC;
END-ISO-10303-21;
- coating;
- cutting_condition;
- grade;
- item_characteristic_association;
- material_designation;
- substrate.
Для представления твердости материала инструмента нужно просто указать твердость соответствующего элемента для режущих вставок и цельных твердосплавных инструментов.

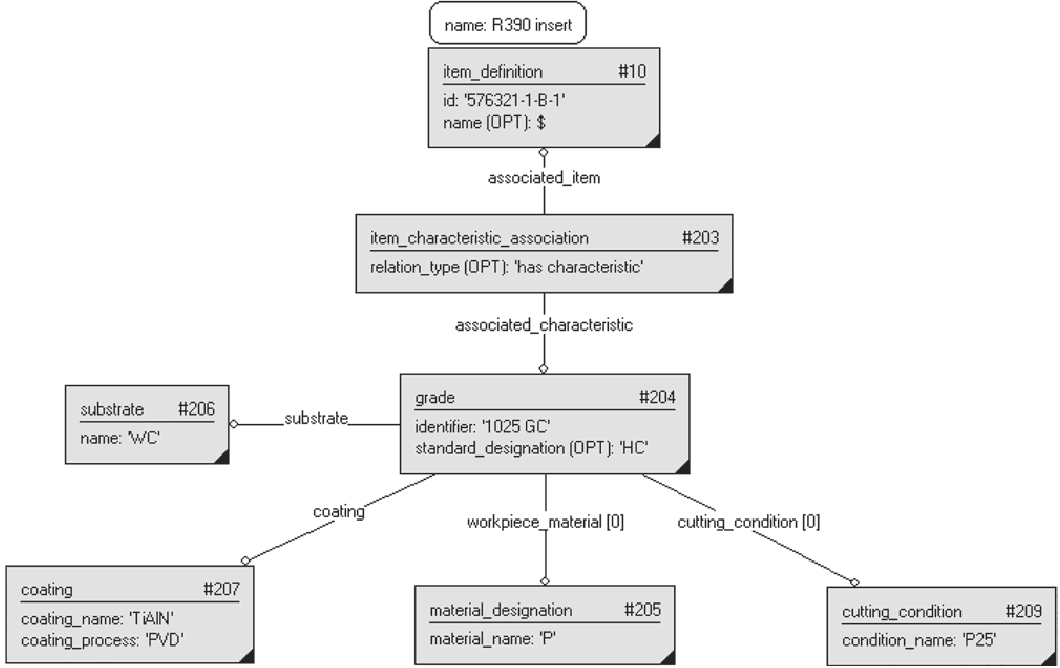

Рисунок 39 - Представление твердости материала инструмента
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Representing grade.p21','2007-02-27T15:48:01',('someone'),("),",
'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#8 = ITEM($,'576321',#80);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8,#188),'cutting item',$);
#12 = ITEM_DEFINITION_RELATIONSHIP($,#10,#3,'compatible');
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364
#370),'id owner');
#203 = ITEM_CHARACTERISTIC_ASSOCIATION(#204,#10,'has characteristic');
#204 = GRADE(#207,(#209),'1025 GC','HC',#206,(#205));
#205 = MATERIAL_DESIGNATION('P');
#206 = SUBSTRATE('WC');
#207 = COATING('TiAIN','PVD');
#209 = CUTTING_CONDITION('P25');
ENDSEC;
END-ISO-10303-21;
(справочное)
ПОЛНЫЙ ФАЙЛ, СОДЕРЖАЩИЙ ПРИМЕРЫ ПРОГРАММ, СООТВЕТСТВУЮЩИХ
ТРЕБОВАНИЯМ ИСО 10303-21
ISO-10303-21;
HEADER;
FILE_DESCRIPTION(('Description'),'2;1');
FILE_NAME('Master Data Example.p21','2007-02-28T14:45:31', ('someone'),("),",
'GraphicalInstance 1.0 Beta 5 [1.0.5.18]',");
FILE_SCHEMA(('CUTTING_TOOL_SCHEMA_ARM'));
ENDSEC;
DATA;
#1 = ITEM(#17,'984327',#78);
#2 = ITEM_VERSION(#1,$,'984327-1-A');
#3 = ITEM_DEFINITION((),#2,'984327-1-A-1',$);
#4 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#23,#38,#102,#99,#105,#108,#191,#364,#370,#212,
#141),'tool item',$);
#5 =
SPECIFIC_ITEM_CLASSIFICATION((#1,#8,#23,#69,#102,#99,#105,#108,#212),'detail',$);
#6 = APPLICATION_CONTEXT('process planning',$);
#8 = ITEM($,'576321',#80);
#9 = ITEM_VERSION(#8,$,'576321-1-B');
#10 = ITEM_DEFINITION((),#9,'576321-1-B-1',$);
#11 = SPECIFIC_ITEM_CLASSIFICATION((#8,#188),'cutting item',$);
#12 = ITEM_DEFINITION_RELATIONSHIP($,#10,#3,'compatible');
#13 = LANGUAGE('GBR','eng');
#14 = LANGUAGE('SWE','swe');
#15 = STRING_WITH_LANGUAGE('milling tool',#13);
#16 = STRING_WITH_LANGUAGE('fr\S\dsverktyg',#14);
#17 = MULTI_LANGUAGE_STRING((#16),#15);
#18 = ORGANIZATION('Someotherstreet 2, Sometown, Sweden','SE556677889901','CTC -
Cutting Tool Company','company','Box 0000, Sometown, Sweden','Somestreet 1,
Sometown, Sweden');
#19 = PERSON('Joe Engineer','Somestreet 1, Sometown, Sweden');
#20 = PERSON_IN_ORGANIZATION(#18,#19,'6702','R139','employee');
#21 = PERSON_ORGANIZATION_ASSIGNMENT(#20,$,(#1),'creator');
#22 =
PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1,#8,#23,#38,#69,#99,#105,#108,#212,#364,
#370,#141),'id owner');
#23 = ITEM($,'63214871',#118);
#24 = ITEM_VERSION(#23,$,'63214871-1');
#25 = ITEM_DEFINITION((),#24,'63214871-1-1',$);
#26 = ITEM_DEFINITION_RELATIONSHIP($,#25,#3,'substitutable');
#27 = ALIAS_IDENTIFICATION('cutter_2345',#18,$,$,#1);
#28 = GENERAL_CLASSIFICATION($,#86,'milling tool',$,$);
#30 = CLASSIFICATION_ASSOCIATION(#28,#3,$,$);
#31 = PLIB_CLASS_REFERENCE('71E01A05D27A8','0112/1///13399__001','001');
#33 =
GENERAL_CLASSIFICATION(#31,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#34 = CLASSIFICATION_ASSOCIATION(#33,#3,.F.,$);
#35 = EXTERNAL_LIBRARY_REFERENCE(#88,'aa001','OWL');
#36 = CLASSIFICATION_ASSOCIATION(#37,#25,$,$);
#37 =
GENERAL_CLASSIFICATION(#35,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#38 = ITEM(#124,'tool123',#116);
#39 = ITEM_VERSION(#38,$,'tool123-1');
#41 = ASSEMBLY_DEFINITION((),#39,'tool123-1-1',$,'design assembly');
#43 = SPECIFIC_ITEM_CLASSIFICATION((#38,#191),'assembly',$);
#44 = ITEM_INSTANCE(#3,#90,'984327-1-A-1-1');
#45 = ASSEMBLY_ASSOCIATION(#161,#44,#41);
#46 = ITEM_INSTANCE(#10,#94,'576321-1-B-1-1');
#47 = ITEM_INSTANCE(#10,#92,'576321-1-B-1-2');
#49 = ASSEMBLY_ASSOCIATION($,#46,#41);
#50 = ASSEMBLY_ASSOCIATION(#162,#47,#41);
#51 = PLIB_PROPERTY_REFERENCE('71ED6AA478A3D',#31,'001');
#52 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#51,'/IGNORE','/IGNORE');
#53 = NUMERICAL_VALUE('/IGNORE',$,#54,'150');
#54 = UNIT('mm');
#55 = PROPERTY_VALUE_REPRESENTATION(#52,$,$,#53,$);
#56 = PROPERTY_VALUE_ASSOCIATION($,#3,#55,$,$);
#57 = ITEM_VERSION(#1,$,'984327-1-B');
#58 = ITEM_VERSION(#1,$,'984327-2-A');
#59 = ITEM_VERSION_RELATIONSHIP($,#57,#2,'sequence');
#60 = ITEM_VERSION_RELATIONSHIP($,#58,#57,'hierarchy');
#61 = MATING_DEFINITION($,#39,'tool123-1-2',$,'bolted joint');
#62 = MATING_DEFINITION($,#39,'tool123-1-3',$,'bolted joint');
#63 = MATING_ASSOCIATION($,#44,#61);
#64 = MATING_ASSOCIATION($,#46,#61);
#65 = MATING_ASSOCIATION($,#44,#62);
#66 = MATING_ASSOCIATION($,#47,#62);
#67 = MATED_ITEM_RELATIONSHIP((#75),#64,#63);
#68 = MATED_ITEM_RELATIONSHIP((#76),#66,#65);
#69 = ITEM($,'8237',#74);
#70 = ITEM_VERSION(#69,$,'8327-1');
#71 = ITEM_DEFINITION($,#70,'8327-1-1',$);
#72 = SPECIFIC_ITEM_CLASSIFICATION((#69),'assembly item',$);
#73 = STRING_WITH_LANGUAGE('insert screw',#13);
#74 = MULTI_LANGUAGE_STRING((),#73);
#75 = ITEM_INSTANCE(#71,#98,'8327-1-1-1');
#76 = ITEM_INSTANCE(#71,#97,'8327-1-1-2');
#77 = STRING_WITH_LANGUAGE('R390',#13);
#78 = MULTI_LANGUAGE_STRING((),#77);
#79 = STRING_WITH_LANGUAGE('R390 insert',#13);
#80 = MULTI_LANGUAGE_STRING((),#79);
#85 = STRING_WITH_LANGUAGE('Class of tools used for milling',#13);
#86 = MULTI_LANGUAGE_STRING((),#85);
#87 = STRING_WITH_LANGUAGE(' "milling tool" according to X',#13);
#88 = MULTI_LANGUAGE_STRING((),#87);
#89 = STRING_WITH_LANGUAGE('instance of R390 tool body',#13);
#90 = MULTI_LANGUAGE_STRING((),#89);
#91 = STRING_WITH_LANGUAGE('instance 2 of R390 insert',#13);
#92 = MULTI_LANGUAGE_STRING((),#91);
#93 = STRING_WITH_LANGUAGE('instance 1 of R390 insert',#13);
#94 = MULTI_LANGUAGE_STRING((),#93);
#95 = STRING_WITH_LANGUAGE('instance 1 of insert screw',#13);
#96 = STRING_WITH_LANGUAGE('instance 2 of insert screw',#13);
#97 = MULTI_LANGUAGE_STRING((),#96);
#98 = MULTI_LANGUAGE_STRING((),#95);
#99 = ITEM($,'29843435',#120);
#100 = ITEM_VERSION(#99,$,'29843435.1');
#101 = ITEM_DEFINITION($,#100,'29843435.1-1',$);
#102 = ITEM($,'A54B67',#122);
#103 = ITEM_VERSION(#102,$,'A54B67-A');
#104 = ITEM_DEFINITION($,#103,'A54B67-A.1',$);
#105 = ITEM($,'765432',#112);
#106 = ITEM_VERSION(#105,$,'765432-1');
#107 = ITEM_DEFINITION($,#106,'765432-1-1',$);
#108 = ITEM($,'765433',#114);
#109 = ITEM_VERSION(#108,$,'765433-1');
#110 = ITEM_DEFINITION($,#109,'765433-1-1',$);
#111 = STRING_WITH_LANGUAGE('Tool A',#13);
#112 = MULTI_LANGUAGE_STRING((),#111);
#113 = STRING_WITH_LANGUAGE('Tool B',#13);
#114 = MULTI_LANGUAGE_STRING((),#113);
#115 = STRING_WITH_LANGUAGE('R390 mill',#13);
#116 = MULTI_LANGUAGE_STRING((),#115);
#117 = STRING_WITH_LANGUAGE('Mill 1-14',#13);
#118 = MULTI_LANGUAGE_STRING((),#117);
#119 = STRING_WITH_LANGUAGE('Mill A123',#13);
#120 = MULTI_LANGUAGE_STRING((),#119);
#121 = STRING_WITH_LANGUAGE('Cutter 1',#13);
#122 = MULTI_LANGUAGE_STRING((),#121);
#123 = STRING_WITH_LANGUAGE('complete assembled tool',#13);
#124 = MULTI_LANGUAGE_STRING((),#123);
#125 = ITEM_VERSION_RELATIONSHIP($,#109,#106,'derived');
#127 = ORGANIZATION('Someotherstreet 1, Sometown, USA','11-222-3344','CCTC -
Competing Cutting Tool Company','company','POBOX 000, Sometown, USA','Somestreet
1, Sometown, USA');
#132 = PERSON_ORGANIZATION_ASSIGNMENT(#127,$,(#23),'id owner');
#137 = ITEM_VERSION_RELATIONSHIP($,#103,#100,'supplied item');
#138 = ORGANIZATION('Anotherstreet 1, Atown, Acountry','87391874','MFG -
Manufacturing Company','company','111, Atown, Acountry','Astreet 1, Atown,
Acountry');
#139 = PERSON_ORGANIZATION_ASSIGNMENT(#138,$,(#102),'id owner');
#140 = ITEM_DEFINITION_RELATIONSHIP($,#143,#3,'realized definition');
#141 = PHYSICAL_ITEM($,'984327',#345);
#142 = PHYSICAL_ITEM_VERSION(#141,$,'984327-1-A');
#143 = PHYSICAL_ITEM_DEFINITION($,#142,'984327-1-A-1',$);
#144 = REALIZED_ITEM_ASSOCIATION(#141,#2);
#145 = STATE('Blunt edge');
#146 = PHYSICAL_ITEM_STATE_ASSOCIATION(#143,#145,'Observed');
#147 = PHYSICAL_ITEM_LOCATION_ASSOCIATION(#141,#148);
#148 = LOCATION('Pos 05','Machine X','Machine');
#149 = ASSEMBLY_ASSOCIATION($,#75,#41);
#150 = ASSEMBLY_ASSOCIATION($,#76,#41);
#151 = DOCUMENT($,'984327',#351);
#152 = DOCUMENT_VERSION(#151,$,'984327-A');
#153 = DIGITAL_DOCUMENT(#152,(#156),#157,#160,$,'984327-A-1',#158,$,(#154));
#154 = DIGITAL_FILE(#157,#160,$,(#155),#158,'/IGNORE',$,$);
#155 = EXTERNAL_FILE_ID_AND_LOCATION('FILE_984327-A-1',#156);
#156 = DOCUMENT_LOCATION_PROPERTY('.\\');
#157 = DOCUMENT_CONTENT_PROPERTY('rounded edges','solid model',(#13),$);
#158 = DOCUMENT_FORMAT_PROPERTY('ISO 8859-1','ISO 10303-214',$);
#160 = DOCUMENT_CREATION_PROPERTY($,'CAD system 1','WindowsXP');
#161 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#169,#163,#166,'hierarchy');
#162 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#170,#164,#166,'hierarchy');
#163 = EXTERNAL_GEOMETRIC_MODEL($,#154,#165,'MODEL_984327-A-1',$);
#164 = EXTERNAL_GEOMETRIC_MODEL($,#167,#165,'MODEL_576321-A-1',$);
#165 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#166 = EXTERNAL_GEOMETRIC_MODEL($,#168,#165,'MODEL_123-A-1',$);
#167 = DIGITAL_FILE($,$,$,(),$,'File_576321-A-1',$,$);
#168 = DIGITAL_FILE($,$,$,(#353),$,'/IGNORE',$,$);
#169 = TRANSFORMATION_3D(#173,$,#171,$);
#170 = TRANSFORMATION_3D(#174,$,#172,$);
#171 = CARTESIAN_POINT(());
#172 = CARTESIAN_POINT(());
#173 = DIRECTION(());
#174 = DIRECTION(());
#175 = EXTERNAL_PICTURE($,#179,#177,'MODEL2D_984327-A-1');
#176 = EXTERNAL_PICTURE($,#180,#177,'MODEL2D_576321-A-1');
#177 = CARTESIAN_COORDINATE_SPACE_2D((#54,#251));
#178 = EXTERNAL_PICTURE($,#181,#177,'MODEL2D_tool123-1-1');
#179 = DIGITAL_FILE($,$,$,(),$,'FILE2D_984327-A-1',$,$);
#180 = DIGITAL_FILE($,$,$,(),$,'FILE2D_576321-A-1',$,$);
#181 = DIGITAL_FILE($,$,$,(#355),$,'/IGNORE',$,$);
#182 = TRANSFORMATION_2D(#186,$,#184);
#183 = TRANSFORMATION_2D(#187,$,#185);
#184 = CARTESIAN_POINT(());
#185 = CARTESIAN_POINT(());
#186 = DIRECTION(());
#187 = DIRECTION(());
#188 = PHYSICAL_ITEM($,'576321',#346);
#189 = PHYSICAL_ITEM_VERSION(#188,$,'576321-1-A');
#190 = PHYSICAL_ITEM_DEFINITION($,#189,'576321-1-A-1',$);
#191 = PHYSICAL_ITEM($,'tool123',$);
#192 = PHYSICAL_ITEM_VERSION(#191,$,'tool123-1-A');
#193 = PHYSICAL_ITEM_DEFINITION($,#192,'tool123-1-A-1',$);
#194 = PHYSICAL_ITEM_STRUCTURE_ASSOCIATION(#143,#193);
#195 = PHYSICAL_ITEM_STRUCTURE_ASSOCIATION(#190,#193);
#196 = EFFECTIVITY((#18),$,$,$,$,#197,#198,$);
#197 = DURATION('130','day');
#198 = DATE_TIME('2007-01-30','hh:mm:ss');
#199 = EFFECTIVITY_ASSIGNMENT(#196,#2,.T.,'planned');
#200 = EFFECTIVITY((),$,$,$,$,$,$,$);
#201 = EFFECTIVITY_RELATIONSHIP($,#200,#196,'inheritance');
#202 = EFFECTIVITY_ASSIGNMENT(#200,#9,.T.,'planned');
#203 = ITEM_CHARACTERISTIC_ASSOCIATION(#204,#10,'has characteristic');
#204 = GRADE(#207,(#209),'1025 GC','HC',#206,(#205));
#205 = MATERIAL_DESIGNATION('P');
#206 = SUBSTRATE('WC');
#207 = COATING('TiAIN','PVD');
#209 = CUTTING_CONDITION('P25');
#210 = DOCUMENT_VERSION_RELATIONSHIP($,#211,#152,$);
#211 = DOCUMENT_VERSION(#151,$,$);
#212 = ITEM($,'12346-678',#239);
#213 = ITEM_VERSION(#212,$,'12346-678-1');
#214 = ITEM_DEFINITION($,#213,'12345-678-1-1',$);
#215 = ITEM_DEFINITION($,#213,'12346-678-1-2',$);
#216 = ITEM_DEFINITION(,#213,'12346-678-1-3',$);
#217 = PROPERTY_VALUE_ASSOCIATION($,#214,#220,$,$);
#218 = PROPERTY_VALUE_ASSOCIATION($,#215,#221,$,$);
#219 = PROPERTY_VALUE_ASSOCIATION($,#216,#222,$,$);
#220 = PROPERTY_VALUE_REPRESENTATION(#223,$,$,#229,$);
#221 = PROPERTY_VALUE_REPRESENTATION(#224,$,$,#238,$);
#222 = PROPERTY_VALUE_REPRESENTATION(#224,$,$,#231,$);
#223 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#246,'/IGNORE','/IGNORE');
#224 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#226,'/IGNORE','/IGNORE');
#225 = PLIB_PROPERTY_REFERENCE('71DCD39338974',#227,'001');
#226 = PLIB_PROPERTY_REFERENCE('71DCD39338974',#228,'001');
#227 = PLIB_CLASS_REFERENCE('71E01A05D27A8','112/1///13399__001','001');
#228 = PLIB_CLASS_REFERENCE('71E01A0E9CBA9','112/1///13399__001','001');
#229 = NUMERICAL_VALUE('/IGNORE',$,#54,'10');
#231 = NUMERICAL_VALUE('/IGNORE',$,#54,'15');
#232 = CLASSIFICATION_ASSOCIATION(#233,#214,$,$);
#233 =
GENERAL_CLASSIFICATION(#227,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#235 = CLASSIFICATION_ASSOCIATION(#236,#215,$,$);
#236 =
GENERAL_CLASSIFICATION(#228,DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',$,'/IGNORE');
#237 = CLASSIFICATION_ASSOCIATION(#236,#216,$,$);
#238 = NUMERICAL_VALUE('/IGNORE',$,#54,'15');
#239 = MULTI_LANGUAGE_STRING((),#240);
#240 = STRING_WITH_LANGUAGE('Multi purpose tool',#13);
#241 = PROPERTY_VALUE_ASSOCIATION($,#214,#242,$,$);
#242 = PROPERTY_VALUE_REPRESENTATION($,$,$,#244,$);
#243 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#245,'/IGNORE','/IGNORE');
#244 = VALUE_RANGE('/IGNORE',$,#54,'28','35');
#245 = PLIB_PROPERTY_REFERENCE('71ED6AA478A3D',#227,'001');
#246 = PLIB_PROPERTY_REFERENCE('71ED6A9AF7D1D',#227,'001');
#247 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#252,'/IGNORE','/IGNORE');
#248 = PROPERTY_VALUE_REPRESENTATION(#247,$,$,#250,$);
#249 = PROPERTY_VALUE_ASSOCIATION($,#214,#248,$,$);
#250 = VALUE_LIMIT('/IGNORE',$,#251,'45','5');
#251 = UNIT('deg');
#252 = PLIB_PROPERTY_REFERENCE('71D08096F930C',#227,'001');
#253 = STRING_VALUE('/IGNORE',#255);
#254 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#259,'/IGNORE','/IGNORE');
#255 = MULTI_LANGUAGE_STRING((),#256);
#256 = STRING_WITH_LANGUAGE('SZD016002M0INT',#13);
#257 = PROPERTY_VALUE_REPRESENTATION(#254,$,$,#253,$);
#258 = PROPERTY_VALUE_ASSOCIATION($,#214,#257,$,$);
#259 = PLIB_PROPERTY_REFERENCE('71D102AE3B252',#227,'001');
#260 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#263,'/IGNORE','/IGNORE'
);
#261 = PROPERTY_VALUE_ASSOCIATION($,#3,#262,$,$);
#262 = PROPERTY_VALUE_REPRESENTATION(#260,$,$,$,$);
#263 = EXTERNAL_LIBRARY_REFERENCE($,'aa002','OWL');
#264 = PROPERTY((#54),#267,'001',$,'specification','001');
#265 = PROPERTY_VALUE_ASSOCIATION($,#3,#266,$,$);
#266 = PROPERTY_VALUE_REPRESENTATION(#264,$,$,$,$);
#267 = MULTI_LANGUAGE_STRING((),#268);
#268 = STRING_WITH_LANGUAGE('A company unique property',#13);
#271 = PROPERTY((),#273,'001',$,'specification','002');
#272 = PROPERTY_RELATIONSHIP($,#271,#264,'substitution');
#273 = MULTI_LANGUAGE_STRING((),#274);
#274 = STRING_WITH_LANGUAGE('A new version of a company unique property',#13);
#275 = PLIB_CLASS_REFERENCE('71EAD37F18F34','0112/1///13399__001','001');
#276 = PLIB_PROPERTY_REFERENCE('71EBDBF130AE6',#275,'001');
#277 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#276,'/IGNORE','/IGNORE');
#279 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#280,'/IGNORE','/IGNORE');
#280 = PLIB_PROPERTY_REFERENCE('71EBDBF5060E6',#31,'001');
#281 = CLASSIFICATION_ASSOCIATION(#282,#25,$,$);
#282 = GENERAL_CLASSIFICATION($,#283,'class001',$,'001');
#283 = MULTI_LANGUAGE_STRING((),#284);
#284 = STRING_WITH_LANGUAGE('A company unique classification',#13);
#285 = PROPERTY_VALUE_ASSOCIATION($,#214,#286,$,$);
#286 = PROPERTY_VALUE_REPRESENTATION(#287,$,$,#288,$);
#287 = PROPERTY((),$,'/IGNORE',$,$,$);
#288 = NUMERICAL_VALUE('v1',$,$,'10');
#289 = NUMERICAL_VALUE('v2',$,$,'15');
#290 = NUMERICAL_VALUE('v3',$,$,'20');
#291 = VALUE_LIST('A name of the list',(#288,#289,#290));
#292 = ITEM_DEFINITION($,#369,'tool456-1-1',$);
#293 = DOCUMENT_ASSIGNMENT(#294,#292,'geometric description');
#294 = DOCUMENT_VERSION(#295,$,'DOC-tool456-1');
#295 = DOCUMENT($,$,#373);
#296 = DIGITAL_DOCUMENT(#294,(),$,$,$,'DOC-tool456-1-1',$,$,(#297));
#297 = DIGITAL_FILE($,$,$,(#300),$,'/IGNORE',$,'001');
#298 = EXTERNAL_GEOMETRIC_MODEL($,#297,#299,'MODEL-tool456-1-1',$);
#299 = CARTESIAN_COORDINATE_SPACE_3D((#54,#251));
#300 = EXTERNAL_FILE_ID_AND_LOCATION('FILE-DOC-tool456-1-1.3D',#301);
#301 = DOCUMENT_LOCATION_PROPERTY('.\\');
#302 = ITEM_DEFINITION($,#363,'tool678-1-1',$);
#303 = DOCUMENT_ASSIGNMENT(#304,#302,'geometric description');
#304 = DOCUMENT_VERSION(#305,$,'DOC-tool678-1');
#305 = DOCUMENT($,$,#367);
#306 = DIGITAL_DOCUMENT(#304,(),$,$,$,'DOC-tool678-1-1',$,$,(#309));
#308 = EXTERNAL_PICTURE($,#309,#310,'MODEL-678-1-1');
#309 = DIGITAL_FILE($,$,$,(#311),$,'/IGNORE',$,'001');
#310 = CARTESIAN_COORDINATE_SPACE_2D((#54,#251));
#311 = EXTERNAL_FILE_ID_AND_LOCATION('FILE-DOC-678-1-1',#301);
#313 = ITEM_DEFINITION($,$,'tool001-1-1',$);
#314 = CLASSIFICATION_ASSOCIATION(#233,#214,.F.,$);
#315 = CLASSIFICATION_ASSOCIATION_RELATIONSHIP(#316,#314,'alternative');
#316 = CLASSIFICATION_ASSOCIATION(#236,#214,.F.,$);
#317 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#314),'classification officer');
#318 = PERSON_ORGANIZATION_ASSIGNMENT(#18,$,(#1),$);
#319 =
PROPERTY((),DEFAULT_LANGUAGE_STRING('/IGNORE'),'/IGNORE',#320,'/IGNORE','/IGNORE');
#320 = PLIB_PROPERTY_REFERENCE('71D08462F8185',#31,'001');
#321 = PROPERTY_VALUE_ASSOCIATION($,#214,#322,$,$);
#322 = PROPERTY_VALUE_REPRESENTATION(#319,$,$,#323,$);
#323 = NUMERICAL_VALUE('/IGNORE',$,$,'30');
#324 = PLUS_MINUS_BOUNDS('0.1',$,'0.05','designed');
#325 = VALUE_LIMITATION($,#324,#323);
#327 = PROPERTY_VALUE_ASSOCIATION($,#214,#328,$,$);
#328 = PROPERTY_VALUE_REPRESENTATION(#279,$,$,#329,$);
#329 = NUMERICAL_VALUE('/IGNORE',$,$,'40');
#330 = VALUE_LIMITATION($,#331,#329);
#331 = LIMITS_AND_FITS('h7','shaft','IT8');
#332 = VALUE_LIMITATION($,#333,#329);
#333 = FITTING_BOUNDS('-0.025',$,'0','designed');
#334 = EXTERNAL_GEOMETRIC_MODEL($,#337,#299,'MODEL_123456','200');
#335 = WORKPIECE_FEATURE($,'123456',(#334));
#336 = ITEM_CHARACTERISTIC_ASSOCIATION(#335,#3,'used for');
#337 = DIGITAL_FILE($,$,$,(),$,'FILE_MODEL_123456',$,'001');
#338 = DOCUMENT_ASSIGNMENT(#151,#3,'description');
#339 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#182,#175,#178,'hierarchy');
#340 =
GEOMETRIC_MODEL_RELATIONSHIP_WITH_TRANSFORMATION($,#183,#176,#178,'hierarchy');
#341 = ITEM_INSTANCE(#3,$,'984327-1-A-1-1');
#342 = ITEM_INSTANCE(#10,$,'576321-1-B-1-2');
#343 = ASSEMBLY_ASSOCIATION(#339,#341,#41);
#344 = ASSEMBLY_ASSOCIATION(#340,#342,#41);
#345 = MULTI_LANGUAGE_STRING((),#348);
#346 = MULTI_LANGUAGE_STRING((),#349);
#348 = STRING_WITH_LANGUAGE('Physical item of R390 tool body',#13);
#349 = STRING_WITH_LANGUAGE('Physical item of R390 insert',#13);
#351 = MULTI_LANGUAGE_STRING((),#352);
#352 = STRING_WITH_LANGUAGE('R390 Geometric Description',#13);
#353 = EXTERNAL_FILE_ID_AND_LOCATION('FILE_123-A-1',#301);
#355 = EXTERNAL_FILE_ID_AND_LOCATION('FILE2D_tool123-1-1',#301);
#356 = PROPERTY_VALUE_ASSOCIATION($,#41,#358,$,$);
#357 = PROPERTY_VALUE_ASSOCIATION($,#41,#359,$,$);
#358 = PROPERTY_VALUE_REPRESENTATION(#277,$,$,#376,$);
#359 = PROPERTY_VALUE_REPRESENTATION(#279,$,$,#375,$);
#360 = PROPERTY_VALUE_REPRESENTATION_RELATIONSHIP($,#359,#358,'dependency');
#361 = MULTI_LANGUAGE_STRING((),#362);
#362 = STRING_WITH_LANGUAGE('multi function tool',#13);
#363 = ITEM_VERSION(#364,$,$);
#364 = ITEM($,$,#365);
#365 = MULTI_LANGUAGE_STRING((),#366);
#366 = STRING_WITH_LANGUAGE('tool',#13);
#367 = MULTI_LANGUAGE_STRING((),#368);
#368 = STRING_WITH_LANGUAGE($,#13);
#369 = ITEM_VERSION(#370,$,$);
#370 = ITEM($,$,#371);
#371 = MULTI_LANGUAGE_STRING((),#372);
#372 = STRING_WITH_LANGUAGE('tool',#13);
#373 = MULTI_LANGUAGE_STRING((),#374);
#374 = STRING_WITH_LANGUAGE($,#13);
#375 = NUMERICAL_VALUE('/IGNORE',$,#54,'30');
#376 = STRING_VALUE('/IGNORE',#377);
#377 = MULTI_LANGUAGE_STRING((),#378);
#378 = STRING_WITH_LANGUAGE('machine side',#13);
#379 = SPECIFIC_ITEM_CLASSIFICATION((#38),'adaptive item',$);
ENDSEC;
END-ISO-10303-21;
(справочное)
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ИСО 639-2 | - | |
ИСО 3166-1 | - | |
ИСО 13584-1 | IDT | ГОСТ Р ИСО 13584-1:2006 "Системы автоматизации производства и их интеграция. Библиотека деталей. Часть 1. Обзор и основные принципы" |
ИСО 13584-20 | IDT | ГОСТ Р ИСО 13584-20:2006 "Системы автоматизации производства и их интеграция. Библиотека деталей. Часть 20. Логический ресурс. Логическая модель выражений" |
ИСО 13584-26 | IDT | ГОСТ Р ИСО 13584-26:2006 "Системы автоматизации производства и их интеграция. Библиотека деталей. Часть 26. Логический ресурс. Идентификация поставщика информации" |
ИСО 10203-21 | IDT | ГОСТ Р ИСО 10303-21:2002 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена" |
<*> Соответствующий национальный стандарт отсутствует (в разработке). До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта, который находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты. | ||
УДК 001.4:681.3.01:621.9.02:006.354 | ОКС 25.100.01 | Т58 |
Ключевые слова: режущий инструмент, библиотека данных, обмен данными по режущим инструментам, адаптивный элемент, свойства адаптивных элементов | ||
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/39/gost_92801.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
