Настоящий стандарт устанавливает методы оптического, геометрического и визуального контроля для оценки дисплея в различных окружающих средах использования, приведенных в ИСО 9241-303.

В настоящем стандарте использованы ссылки на следующие стандарты, обязательные при применении настоящего стандарта. Для датированных ссылочных стандартов применяется только указанное издание. Для недатированных ссылочных стандартов применяется последнее издание ссылочного стандарта, включая все изменения и поправки:

ИСО 9241-302 Эргономика взаимодействия человек-система. Часть 302. Терминология для электронных видеодисплеев (ISO 9241-302, Ergonomics of human-system interaction - Part 302: Terminology for electronic visual Displays)

ИСО 9241-303 Эргономика взаимодействия человек-система. Часть 303: Требования к электронным визуальным дисплеям (ISO 9241-303, Ergonomics of human-system interaction - Part 303: Requirements for electronic visual displays)

ИСО 9241-305 Эргономика взаимодействия человек-система. Часть 305: Оптические лабораторные методы испытания электронных визуальных дисплеев (ISO 9241-305, Ergonomics of human-system interaction - Part 305: Optical laboratory test methods for electronic visual displays)

ИСО 9241-307 Эргономика взаимодействия человек-система. Часть 307. Методы анализа и проверки соответствия электронных видеодисплеев (ISO 9241-307, Ergonomics of human-system interaction - Part 307: Analysis and compliance test methods for electronic visual displays).

В настоящем стандарте применены термины и определения по ИСО 9241-302.

Следует дать достаточно времени (около 20 мин) для стабилизации яркости дисплея.

Если монитор имеет встроенное устройство размагничивания, то следует активизировать его.

Следует гарантировать, что фронтальная поверхность дисплея чиста, в противном случае очистить ее согласно инструкциям изготовителя.

Следует настроить контраст и светлоту дисплея с помощью органов управления, расположенных на экране, в соответствии с условиями освещения окружающей среды следующим образом:

- использовать настроечную таблицу, содержащую области различных значений шкалы яркости от белого до черного цвета;

- установить контраст и светлоту на максимум (100%);

- в темной окружающей среде следует уменьшать яркость до тех пор, пока самая темная область настроечной таблицы не выведется на экран абсолютно черной - разница между самой темной и следующей более светлой областью должна быть хорошо заметной;

- установить контраст так, чтобы светлота области белого цвета была на максимуме до тех пор, пока разница между белой и следующей за ней более темной областью не станет заметной;

- в нетемной окружающей среде следует установить светлоту на значение, при котором все уровни серого хорошо различимы.

Следует использовать заводские настройки или настройки по умолчанию, если таковые предусмотрены. В противном случае размер изображения необходимо привести к указанному размеру.

Плоскопанельный дисплей должен быть физически приготовлен к оценке.

Следует дать достаточно времени (около 20 мин) для стабилизации яркости дисплея. При указании времени прогрева изготовителем следует прогревать дисплей в течение заданного времени.

Следует убедиться, что дисплей чист, в противном случае очистить его согласно инструкциям изготовителя.

Следует настроить контраст и яркость дисплея (с помощью органов управления, расположенных на экране, при их наличии) в соответствии с условиями освещения окружающей среды следующим образом:

- использовать настроечную таблицу, содержащую области различных значений шкалы яркости от белого до черного цвета;

- установить контраст и яркость на максимум (100%);

- следует установить яркость на значение, при котором все уровни серого хорошо различимы;

- вывести на экран стандартное приложение и установить яркость на уровень, соответствующий условиям освещения.

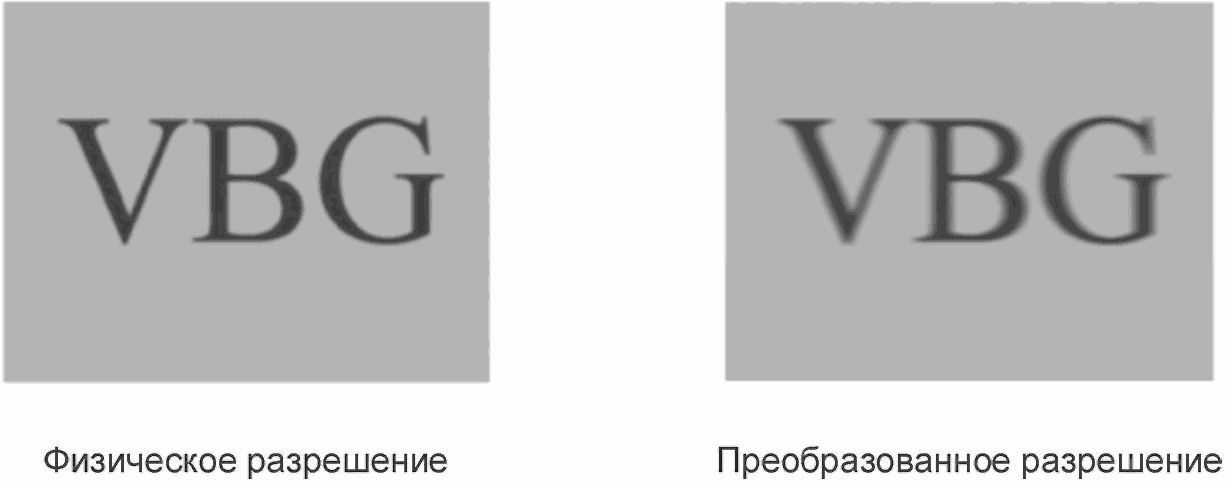

Следует использовать рекомендованное изготовителем (физическое) разрешение. Изменение этого естественного разрешения на другое может вызвать ухудшение качества изображения на дисплее и представления знаков вследствие несовершенной пиксельной интерполяции (см. рисунок 1).

Оптимальное расстояние между экраном дисплея и глазами пользователя зависит от различных факторов и особенно от разборчивости знаков (см. таблицу 1) и от возможности наблюдения полного приложения без движения головой (см. таблицу 2). Проектное расстояние наблюдения, т.е. расстояние, определенное изготовителем дисплея, должно быть не менее 300 мм (см. ИСО 9241-303). Оптимальное расстояние наблюдения для работы в офисе в сидячем положении составляет 600 мм. Однако отдельные пользователи предпочитают настройки между 400 и 750 мм. При таких расстояниях наблюдения большинству людей требуется высота знаков, получаемая при стягивании угла от 20' до 22' (см. ИСО 9241-303).

Следует проверить, используется ли дисплей в пределах указанного расстояния наблюдения D. Для этого измеряют расстояние от глаз пользователя до центра экрана при помощи линейки. Для работы в офисе нормальный диапазон расстояния наблюдения составляет от 400 до 750 мм, если выбранное расстояние выходит за пределы этого диапазона, то следует проверить, что нет плохого качества изображения, неправильного размера шрифта или проблемы со зрением. Если визуальная задача требует, чтобы все приложение, то есть его страница или ширина строки, было охвачено одним взглядом, то есть без движений головы, то рекомендуемые значения минимальных расстояний наблюдения берутся из таблицы 2. Они являются следствием отношения максимального горизонтального угла наблюдения, равного +/- 15°, к нормали на поверхности экрана, которая позволяет такое наблюдение одним взглядом и зависит от размера экрана. На рисунке 2 показана зависимость между углом наблюдения, шириной приложения и расстоянием наблюдения.

Если дисплей является плоскопанельным, то следует проверить, используется ли он для указанного класса направления наблюдения, приведенного в ИСО 9241-303 и ИСО 9241-307.

Следует проверить, позволяют ли рабочее место и видеодисплей пользователю смотреть на экран под углом наблюдения от 0° до 45° и углом наклона головы от 0° до 20°, используя устройство для измерения углов, такое как транспортир или угломер.

См. ИСО 9241-301, приложение E.

Следует измерить освещенность экрана, используя люксметр. Необходимо поместить чувствительный элемент люксметра прямо в центр экрана под тем же углом наклона, что применяется пользователем. Проверить отсутствие теней, падающих на чувствительный элемент.

Проверить соответствие значения измеренной освещенности значению, указанному поставщиком.

Следует измерить яркость области изображения дисплея при помощи яркомера, для белого испытательного изображения на черном фоне и для черного испытательного изображения на белом фоне. Расположить прибор перпендикулярно к поверхности дисплея на мишень. Площадь мишени должна быть, по крайней мере, на 100% больше, чем площадь измерения яркомера.

Для ЭЛТ-дисплеев яркомер необходимо поместить для измерения в точках, показанных на рисунке 3:

- в центре;

- в точках на диагоналях, отмеченных от углов области адресации дисплея на расстоянии 10% от длины диагонали.

Следует проверить, соответствуют ли измеренные значения яркости требованиям ИСО 9241-307.

Для ЖК-дисплея точки для измерения должны быть расположены, как показано на рисунке 4. Определить самую низкую и самую высокую яркость.

Проверить, соответствуют ли измеренные значения яркости требованиям ИСО 9241-307.

Следует измерить яркость изображения дисплея (например, полностью белого экрана), часто просматриваемой области при выполнении задачи (например, документа, лежащего на столе) и выбранной поверхности окружения (например, стены помещения). Вычислить отношение яркостей между экраном и часто просматриваемой областью при выполнении задачи. Выполнить тот же самый расчет для отношения яркостей между экраном и выбранной поверхностью окружения. Проверить соответствие полученных отношений с диапазоном значений, указанных в ИСО 9241-303.

Возможный метод избавления от бликов - проверить поверхность корпуса, которая может быть матовой или глянцевой. Глянцевые поверхности могут быть причиной бликов; блеск такой поверхности может быть измерен при помощи блескомера или эталонного образца блеска.

Проверить яркость дисплея и контраст между знаками и их фоном на дисплее, которые должны быть отрегулированы пользователем в соответствии с окружающими условиями рабочего места.

См. ИСО 9241-303, 5.3.2.

См. ИСО 9241-303, 5.3.3.

См. ИСО 9241-303, 5.3.4.

Следует оценить неоднородность яркости, последовательно просматривая различные области на экране. Если имеется значительное количество неоднородности яркости, то рекомендуется измерение яркости при помощи яркомера.

Точками для измерения неоднородности яркости являются позиции на экране с самой низкой и самой высокой яркостью (см. 5.2.2).

С помощью уравнения (5.1) определить значение неоднородности яркости:

Проверить соответствие полученного значения неоднородности яркости по ИСО 9241-307.

Следует вывести на весь экран только один цвет и оценить его неоднородность, последовательно просматривая различные области на экране. Повторить процедуру с различными цветами.

Субъективное восприятие цветов определяется не только непосредственно цветом (цветностью), но также и яркостью. Для приложений, требующих точного различия цветов, следует использовать колориметр или спектрофотометр. Более подробная информация представлена в ИСО 9241-305.

Рассчитать неоднородность контраста, используя значения, измеренные в 5.2.2, и уравнение (5.2):

Не должны встречаться изменения, нарушающие форму знаков или их расположение, вследствие неустойчивости изображения или графических дефектов. Геометрические искажения могут быть определены, например, наложением прямоугольного листка бумаги на горизонтальные или вертикальные строки в намеченной области дисплея.

Большинство графических дефектов может быть исправлено при помощи средств управления изображением на экране.

5.4.5.1 Залипание пикселя/субпикселя

Поскольку пиксели/субпиксели всегда ярко светятся на черном фоне, то для наблюдения следует использовать черный экран.

5.4.5.2 Потускнение пикселя/субпикселя

Поскольку пиксели/субпиксели могут светиться серым цветом, независимо от белого или черного фона, то для наблюдения следует использовать белый, а затем черный экран.

5.4.5.3 Выгорание пикселя/субпикселя

Поскольку пиксели/субпиксели всегда проявляются на белом экране как темные точки, то для наблюдения следует использовать белый экран.

Примечание - Для получения более полной информации следует обратиться к [7]. Класс дефекта пикселя определен в ИСО 9241-307.

Для экранов ЭЛТ-дисплеев восприятие изображения без мерцания главным образом зависит от взаимодействия следующих факторов:

- технических факторов, таких как частота регенерации изображения, формирование изображения, разрешение, послесвечение люминофора, средняя яркость дисплея и размер области отображения дисплея;

- зрительных возможностей отдельно взятого оператора.

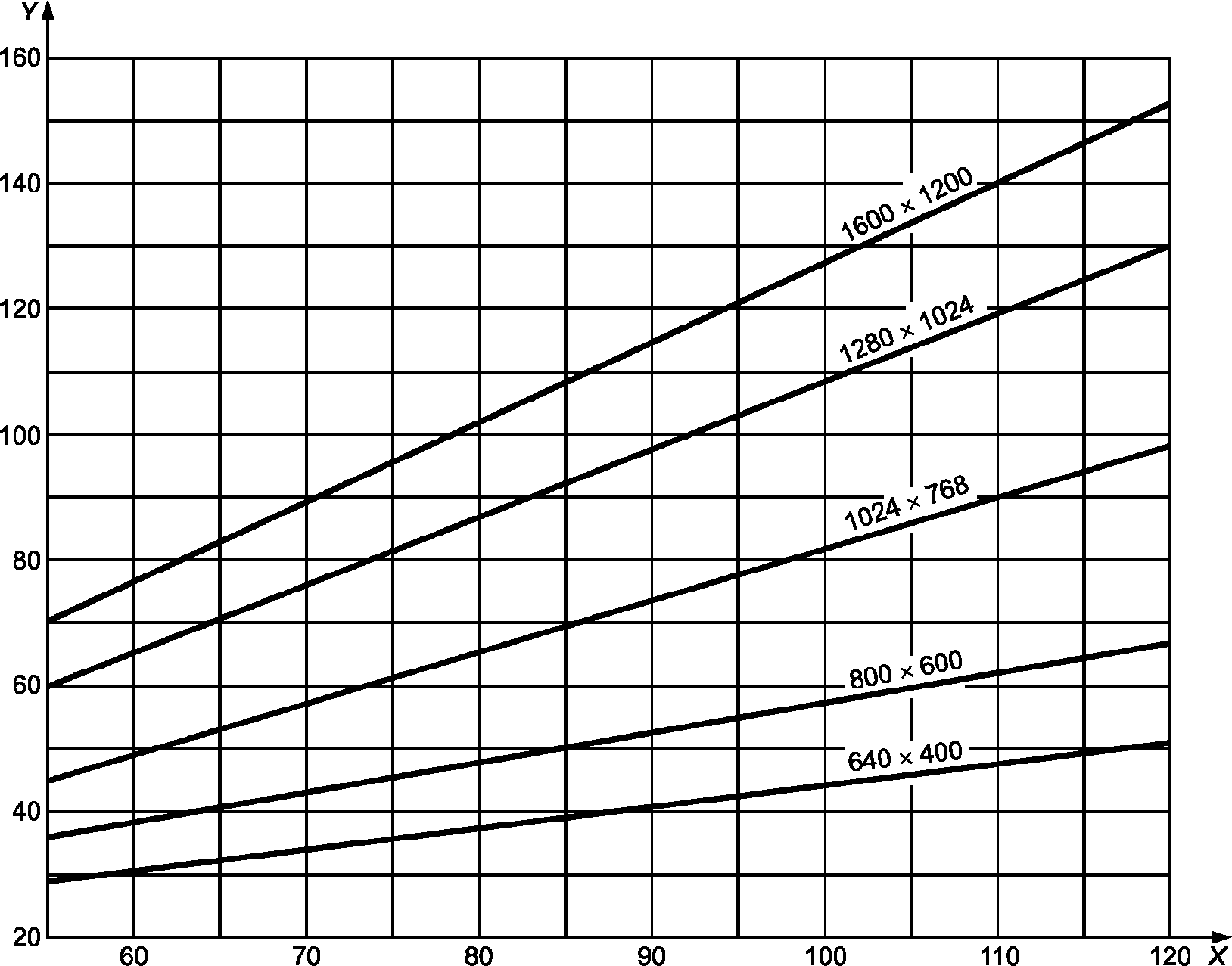

Для экранов ЭЛТ-дисплеев в положительной полярности, используя рисунок 5 (который показывает взаимосвязь между частотой регенерации, разрешением и частотой горизонтальной развертки), следует определить сочетания факторов, необходимых для достижения немерцающего экрана. Рекомендуемая частота регенерации составляет 100 Гц.

Если частота регенерации устанавливается ниже 85 Гц, то следует изменить ее на более высокую, если это технически возможно (изменение зависит от строчных частот монитора и возможностей видеокарты).

Чем выше необходимая частота регенерации и разрешение, тем выше должна быть частота горизонтальной развертки. Например, частота горизонтальной развертки 70 кГц требуется для отображения изображения с частотой регенерации 85 Гц и разрешением 1024 x 768.

Альтернативный метод для определения наличия мерцания состоит в следующем:

a) отрегулировать дисплей для отображения белого фона (положительная полярность);

b) настроить яркость и контраст на максимум;

c) сфокусировать взгляд на точке, находящейся приблизительно на 30° слева или справа от дисплея; убедиться, что дисплей может наблюдаться периферийной частью зрения;

d) если экран мерцает, то мерцание будет видно периферийной частью зрения. В этом случае следует проверить настройку частоты регенерации и установить по возможности ее максимальное значение.

Для других дисплеев, таких как ЖК-дисплеи, электролюминесцентные и плазменные дисплеи, для восприятия изображения без мерцания решающими могут быть иные технические факторы.

Дрожание может быть вызвано непосредственно дисплеем (внутренним источником) или внешними электромагнитными полями (например, от железнодорожной линии передач, трансформатора, внешнего источника питания оборудования информационных технологий).

При использовании ЖК-дисплеев дрожание не может быть вызвано внешними электромагнитными полями.

Сильное дрожание легко может наблюдаться пользователем без измерительного устройства. Измерить дрожание можно при помощи лупы со встроенной шкалой.

Информация о методах измерения приведена в ИСО 9241-305.

Муаровые эффекты могут быть обнаружены при помощи визуального контроля или соответствующих испытательных программ монитора.

У некоторых видеодисплеев имеется встроенная функция корректировки, которая должна быть использована для устранения муаровых эффектов.

Другие нестабильности, такие как плавание, дрейф, перекрестные помехи или тени на объектах или знаках, могут быть обнаружены при помощи визуального контроля (см. ИСО 9241-303).

Возмущающие отражения могут быть определены при помощи визуального контроля. В приложении C даны рекомендации по устранению нежелательных отражений.

Дисплеи делятся в соответствии с их антиотражающими возможностями для положительной и отрицательной полярности на три класса (см. таблицу 3).

Чтобы определить, является ли дисплей подходящим для предполагаемого использования в данной среде, следует проверить перечень технических характеристик или узнать у поставщика класс отражения.

Для стандартной офисной среды рекомендуется положительная полярность, потому что нежелательные отражения имеют меньший возмущающий эффект по сравнению с отрицательной полярностью.

Следует рассмотреть приложение на наличие спектрального ограничения цветов в соответствии с таблицей 4.

Спектральное ограничение цветов (граница синего, граница красного), которое приводит к эффектам резкости (хромостереопсис), не должно наблюдаться на изображениях, предусмотренных для длительного рассмотрения или чтения.

5.5.1.1 ЭЛТ - внутренний контраст на знаках или объектах, имеющих недискретное, неоднородное распределение яркости небольшой области.

Оценка контраста может быть сделана только с использованием сканирования или люксметра с соответствующей апертурой. Более подробная информация представлена в ИСО 9241-305.

5.5.1.2 ЖК - яркостной контраст области плоскопанельных дисплеев

Измерить яркость области при помощи яркомера в соответствии с алгоритмом, описанным в 5.2.2.

См. ИСО 9241-303, 5.5.3.

5.5.3.1 Высота знака, измеренная при помощи фольги компаратора, для ЖК- и ЭЛТ-дисплеев

Следует использовать полимерную фольгу с разметкой различной известной высоты или лупу со встроенной шкалой. Наложить фольгу/лупу на экран. Сравнить метки на фольге с высотой знака на экране или измерить высоту знака при помощи лупы. Рассчитать высоту знака как стягиваемый угол наблюдения , измеренный в угловых минутах, используя уравнение (5.3):

где h_T - высота цели, мм;

D - расстояние наблюдения, мм.

5.5.3.2 Размер знака, определенный с помощью количества пикселей и высоты экрана

Количество пикселей n в высоте знака.

Использовать программу, предназначенную для измерения высоты знака в пикселях, часто включенную в операционные системы (см. рисунок 6).

Рассчитать высоту знака как стягиваемый угол наблюдения , измеренный в угловых минутах, используя уравнение (5.4):

где D - расстояние наблюдения, мм;

n - количество пикселей в высоте знака;

p - высота экрана, в пикселях;

s - высота экрана, мм.

Размер экрана (высота и ширина) определяется изготовителем и указывается в руководстве пользователя или технической инструкции (например в перечне технических характеристик). Для ЭЛТ-дисплеев следует убедиться, что используемый размер экрана является таким же, как указан изготовителем; в противном случае изменить размер экрана на соответствующий.

5.5.3.3 Высота экрана

Для ЭЛТ-дисплеев следует наложить линейку на экран и измерить его высоту. Убедиться, что глаза перпендикулярны экрану в течение всего времени измерения. Повторить измерение и рассчитать среднюю величину высоты экрана s.

Выполнить визуальный контроль.

Следует использовать фольгу компаратора или лупу со встроенной шкалой для определения ширины штриха. Наложить фольгу/лупу на знак на экране. Убедиться, что глаза перпендикулярны экрану в течение всего времени измерения.

Следует использовать фольгу компаратора или лупу со встроенной шкалой для определения ширины и высоты знака. Рассчитать отношение.

В качестве альтернативного метода для определения ширины и высоты знака можно использовать метод, описанный в 5.5.3.2.

Количество пикселей в высоте и ширине выбранного знака. Использовать рекомендации, описанные в 5.5.3.2.

Следует использовать фольгу компаратора со шкалой для измерения интервала между знаками. Более подробная информация представлена в ИСО 9241-303, 5.5.9.

Следует использовать фольгу компаратора со шкалой для измерения интервала между словами.

В качестве альтернативного метода для определения интервала между двумя словами можно использовать метод, описанный в 5.5.3.2. Посчитать количество пикселей в интервале между двумя словами.

Следует использовать фольгу компаратора со шкалой для измерения интервала между строками.

В качестве альтернативного метода для определения интервала между двумя знаками в двух соседних строках можно использовать метод, описанный в 5.5.3.2. Посчитать количество пикселей в интервале между двумя соседними строками.

Выполнить визуальный контроль. Определить различимость кода яркости.

Выполнить визуальный контроль. Определить различимость кода яркости.

Если возможно, следует использовать секундомер. Запустить его и считать количество "миганий" (например, 10 циклов). Остановить секундомер.

Рассчитать частоту мигания, разделив число циклов на время.

Для разборчивости определить, может ли мигающий текст быть прочитан в одном цикле.

Выполнить визуальный контроль.

Выполнить визуальный контроль для определения искажений геометрического кодирования.

Следует измерить высоту и ширину изображения. Рассчитать стягиваемый угол наблюдения, принимая во внимание расстояние наблюдения. Метод измерения приведен в 5.5.3.1.

Выполнить визуальный контроль для определения различимости объекта.

Проверить, предлагает ли приложение набор цветов по умолчанию и шкалу яркости. Выполнить визуальный контроль. Определить, может ли каждый цвет в используемой паре отличаться. Для текстов, буквенно-цифровых знаков и символов, используемых при считывании, следует применять таблицу 4.

Определить, можно ли отличить все уровни серого. В противном случае отрегулировать ЭЛТ- или ЖК-дисплей согласно 4.1.4 или 4.2.3 соответственно.

Более подробная информация приведена в приложении D.

Чтобы лучше различать и идентифицировать цвета, операционные системы и приложения должны использовать ахроматический фон за изображением хроматического переднего плана или ахроматическое изображение переднего плана на хроматическом фоне.

Выполнить визуальный контроль.

5.7.5.1 Общие сведения

Посчитать количество цветов на дисплее и сравнить с необходимыми требованиями для данного типа приложения.

Количество цветов, одновременно представленное на дисплее, должно основываться на требованиях решаемой задачи. Количество совместно представленных цветов должно быть минимальным. Для правильной идентификации каждый из наборов цветов по умолчанию должен состоять не более чем из 11 цветов.

5.7.5.2 Визуальный поиск для цветных изображений

Когда быстрый визуальный поиск основывается на различении цветов, используются не более шести цветов.

5.7.5.3 Интерпретация цвета, вызываемого из памяти компьютера

Если значение каждого цвета из набора цветов по умолчанию должно быть выбрано из памяти компьютера, то следует использовать не более шести цветов. Программные приложения, требующие определения каждого цвета, который будет выбираться из памяти компьютера, из набора, состоящего более чем из шести цветов, должны однозначно определять соответствие для каждого цвета.

Разрабатывается новая методика оценки цвета и шкалы яркости (см. приложение D).

Выполнить визуальный контроль и выходную процедуру линеаризации (см. приложение D).

Выполнить визуальный контроль и убедиться, что нет воздействия возмущающих эффектов на приложение. Проверить, не появляются ли размытые или "прерывистые" изображения в приложении.

Для правильной передачи движущегося изображения дисплею требуется временная верность передачи информации. Временная верность передачи информации зависит от времени нарастания, времени удержания (время между окончанием времени нарастания и началом времени спада), времени спада и частоты дискретизации.

Применяются необходимые требования ко времени нарастания, времени удержания и времени спада (см. ИСО 9241-303, 5.8.4).

Расхождение цветов может наблюдаться при появлении цветной каймы или раздвоенного изображения вдоль краев изображения.

Выполнить визуальный контроль. В зависимости от задачи применяют следующие изображения:

a) неподвижные и квазистатические изображения.

Если наблюдается заметная потеря контраста во время ввода с клавиатуры, прокрутки, анимации и кодирования миганием, то ВФИ будет больше чем приблизительно 200 мс.

Примечание - Координатно-указательные устройства с быстрым позиционированием курсора могут быть использованы только со специальной техникой.

Если приложения при использовании прокрутки, анимации и координатно-указательных устройств теряют определяемый контраст, то ВФИ будет в интервале приблизительно от 55 до 200 мс.

Кодирование миганием от 0,33 до 55 Гц будет являться действующим.

Если контраст устойчив для большинства приложений, то ВФИ будет в интервале приблизительно от 10 до 55 мс.

Примечание - Двигающиеся дефекты изображения могут быть отвлекающими;

b) двигающиеся изображения.

Если двигающиеся дефекты станут необнаруживаемыми для всех движущихся изображений, то ВФИ будет менее 3 мс.

Выполнить визуальный контроль.

Разрешение дисплея должно обеспечивать соответствующее воспроизведение исходного изображения. Минимальное разрешение дисплея в пикселях должно быть (горизонталь x вертикаль) следующим:

- VGA (стандарт изображения, видеографическая матрица), 640 x 480;

- PAL (стандарт изображения, фазная синусоидальная линия), 768 x 576;

- NTSC (стандарт изображения, принятый Национальным комитетом по телевизионным системам), 720 x 480.

Яркость изотропной поверхности измеряется от позиции головы пользователя, то есть обычно не перпендикулярно к экрану. Размер измеряемого пятна составляет 1° от стягиваемого угла. Стягиваемый угол - это угол наблюдения от положения головы пользователя. В зависимости от характеристик яркомера голова испытателя должна находиться в таком положении, чтобы получить размер пятна в миллиметрах, который соответствует размеру требуемого стягиваемого угла.

Измерение яркости анизотропных поверхностей идентично измерению, описанному в 5.2.2, включая дополнение - угловая апертура яркомера должна быть в диапазоне от 0,5° до 2°.

Яркомеры с другими угловыми апертурами не должны использоваться, потому что при их использовании анизотропия дисплея вызывает неправильное считывание яркости. Это означает, что большое количество коммерчески доступных яркомеров является неподходящим для испытания рабочих мест, где, например, используются ЖК-мониторы.

Проверить, может ли пользователь прочитать всю информацию на дисплее, при этом поддерживается ли достаточная разборчивость для данной задачи даже при движении головой или вращении/наклоне дисплея для устранения возмущающих отражений.

Проверить, можно ли дисплей достаточно наклонять и вращать, чтобы получить хороший угол наблюдения и избежать возмущающих отражений.

Проверить, доступны ли при данном рабочем положении сетевой выключатель, светлота, контраст и другие средства управления, необходимые ежедневно.

Баланс яркостей, уровень освещенности и контрмеры против бликов от солнечного света и источников света, например, переключатели "вкл. - выкл." и работа горизонтальных шторок. Проверить, являются ли средства управления легкодоступными и действующими.

В данном приложении приведен обзор серии стандартов ИСО 9241 (структура предметной области и статус опубликованных и разрабатываемых частей).

В таблице B.1 приведены характеристики, влияющие на эргономические параметры видеодисплеев.

Поверхности экрана, изготовленные из оптического прозрачного материала, отражают часть случайного света. Это отражение или направлено так же, как зеркальные отражения (например, на необработанных поверхностях экрана), или рассеивается (например, на шероховатых поверхностях экрана). Работа с дисплеем может быть затруднена из-за возмущающих бликов и отражений, так как контраст знаков уменьшается и, соответственно, узнаваемость знаков ухудшается. Кроме того, у пользователя должно быть активное внимание для отчетливого восприятия информации на экране. Чем более четкими являются такие отражения, тем более отрицательный эффект они оказывают на пользователя.

В таблице C.1 приведена максимальная разрешенная яркость возмущающих отражения источников света в зависимости от класса отражения экрана для положительной и (или) отрицательной полярности.

Рабочее место должно быть расположено в направлении наблюдения, которое является параллелью к лицевой стороне основного окна, и не напрямую к другим окнам. Закрытые окна позади пользователя могут вызвать отражения на экране (см. рисунок C.1). Отражения на экране, вызванные окнами, источниками света или другими поверхностями с высокой яркостью, могут также вызвать уменьшение контраста на экране (рисунок C.2). Расположение экранов перед окнами или очень светлыми поверхностями может вызвать прямой блик по причине слишком большой разницы яркости между экраном и рабочей средой (рисунок C.3). Чтобы избежать этого, яркость возмущающих отражения источников света и качество экрана должны быть подобраны таким образом, чтобы дополнять друг друга.

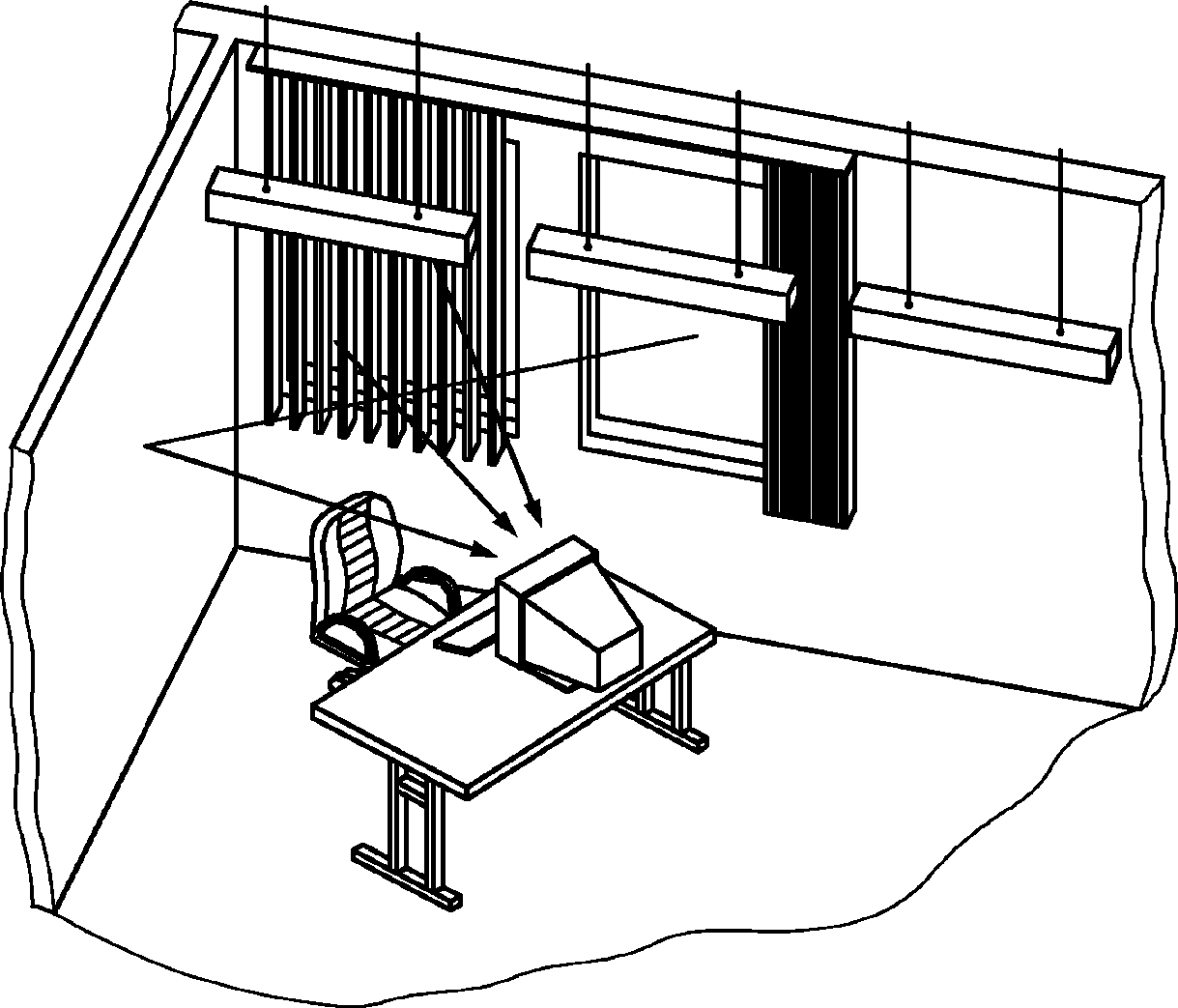

Высокие уровни яркости при падении дневного света могут быть ограничены с помощью штор или жалюзи (например, вертикальных жалюзи) в области окна. Материалы, используемые для таких защищающих от света устройств, должны обеспечивать соответствующую светопроницаемость (передачу) и иметь соответствующий коэффициент отражения. Защищающие от света устройства должны обеспечивать визуальную связь с внешней средой (рисунок C.3).

Если класс отражения дисплея неизвестен, то пользователь сам может определить отражение дисплея простым способом - наблюдение нежелательных изображений (таких как изображение самого пользователя) на экране.

Термины и определения, используемые в приложении, приведены в ИСО 22028-1.

В зависимости от приложения один набор из многих колориметрических координат используется для определения и описания серых цветов. Существует основное требование пользователя к линейной зависимости между колориметрическими координатами и визуальным выводом цвета.

В таблице D.1 показаны эквивалентные колориметрические координаты для рядов серого цвета из 5 градаций между черным (обозначается N) и белым (обозначается W) для ORS18 (офсетной отражающей системы). Значения в таблице D.1 взяты из ИСО/МЭК ТО 19797, который определяет метод для линеаризации вывода серого цвета из 16 градаций и цветовых рядов. Вывод может быть измерен и для стандартного выхода ORS18, данные измерений LAB^* приведены. Если используется светлота площадки MKOLAB L^*, то рассчитанная относительная светлота вывода площадки l^* идентична входной степени белизны w^*, которая используется PostScript-оператором setgray (набор градаций серого) в цифровом файле. В этом случае отношение ввода к выводу на w^*-l^*-диаграмме представляет собой диагональную линию, которая показывает линейную зависимость между вводом и выводом. Метод линеаризации вывода по ИСО/МЭК ТО 19797 сочетает все эти понятия, включая равный вывод для трех эквивалентных колориметрических входных координат.

Примечание - Относительная светлота l^* рассчитывается для MKOLAB светлоты L^* серого, черного и белого цветов при помощи уравнения:

Отношение ввода к выводу обычно нелинейное, но может быть преобразовано в линейное при помощи использования следующего метода.

Во-первых, PS-оператор w (setgray) осуществляет вывод файла с 16 равномерно распределенными входными координатами устройства w (без ^*). Для выводимых серых цветов измеряется абсолютная светлота L^* и рассчитывается относительная выводимая светлота l^*. Равномерно распределенная относительная выводимая светлота l^* зависит от устройств преобразования между w^* и w. Если программное обеспечение преобразовывает 5 или 16 равномерно распределенных цифровых значений w^* в файле к зависящим от устройства значениям w, то вывод визуально равномерно распределяется и воспроизводятся выводимые значения предполагаемой равномерно распределенной l^*.

МЭК 61966-2-1 определяет соотношения между различными цветовыми координатами sRGB цветового пространства и пространств MKOXYZ и MKOLAB. В МЭК 61966-2-1 представлены линейные (R_sRGB = r) и нелинейные (R_sRGB = r^*) координаты. Существует линейная зависимость между линейными координатами (rgb) и координатами MKOXYZ, а также между нелинейными координатами (rgb^*) для ахроматических цветов и светлотой с L^* MKOLAB.

Соотношение между линейными и нелинейными координатами, используемое в МЭК 61966-2-1:

которое для ахроматических цветов очень близко к следующему колориметрическому уравнению (0 <= Y <= 100):

которое в диапазоне 1 <= Y <= 100 хорошо аппроксимируется для светлоты L^* MKOLAB, определенной по формуле:

Примечание - Если сравнить уравнения (D.2) и (D.3) и линейную зависимость между R_sRGB и Y, то R_sRGB должны быть линейно связаны со светлотой L^* MKOLAB и относительной светлотой l^* MKOLAB, как определено в уравнении (D.1). Все приложения принтера и почти все приложения монитора работают в диапазоне 1 <= Y <= 100, следовательно:

Различные показатели или "гамма" значения будут использоваться в некоторых рисунках далее.

В диапазоне между черным (, ) и белым (, ) существует линейная зависимость между и относительной светлотой l^*. Поэтому в приложении у так называемых sRGB устройств существует линейная зависимость ввода-вывода между в файле и измеренной относительной светлотой l^* вывода.

Примечание - Белая стандартная офсетная бумага имеет яркостной коэффициент отражения Y = 88,6, а не Y = 100. Значения Y, используемые в уравнении sRGB пространства, обычно нормируются к медиа белому. В соответствии с ИСО/МЭК 15775 и ИСО/МЭК ТО 24705 медиа белый и медиа черный MKOLAB определяют относительную светлоту 1 и 0 соответственно. Поэтому уравнение (D.1) для относительной светлоты является единственным правильным колориметрическим уравнением и единственным, используемым в этом приложении. Колориметрические координаты устройства, имеющие линейную зависимость от координат MKOLAB, обозначают ^*.

ИСО/МЭК ТО 24705 включает таблицы для серого и изменений цвета на дисплеях, вызванных различными отражениями на поверхности монитора в помещении от источников естественного освещения. Для сравнения бумажной копии и вывода электронной копии на мониторе стандартный дисплей в соответствии с ИСО/МЭК ТО 24705 нормируется для черного и белого к такой же светлоте, что и у стандартной офсетной бумаги.

Используются светлота белого (коэффициент яркости Y_W = 88,6) и светлота черного (коэффициент яркости Y_N = 2,51). Коэффициент яркости Y_N = 2,51 берется как стандартное отражение на поверхности монитора в помещении от источников естественного освещения. Для дисплеев, используемых в офисах, выделен диапазон от Y_N = 1 до Y_N = 10. Яркость ЖК-мониторов обычно более высока, чем у ЭЛТ-мониторов. Поэтому при равной яркости освещения помещений ЖК-мониторы обладают более низким отражением света в помещении, чем ЭЛТ-мониторы.

Таблицы для различных отражений света в помещении могут быть рассчитаны от Y_N = 0 до Y_N = 40. Для стандартных отражений, вызванных естественным освещением, контраст яркости между белым и черным равен . Контраст яркости снижается при очень больших значениях Y_N, т.е. при повышении Y_N, близкого к нулю, до значения, при котором приблизительно для 40% отражений света в помещении. Для хорошей разборчивости выхода дисплея контраст яркости 3:1 является минимальным эргономичным требованием (см. ИСО 9241-303).

Примечание - Для информационных проекторов, используемых в офисах при дневном свете, зависимость между проектором и яркостью в помещении на экране может достигнуть отношения 2:1. В этом случае 16 градаций серого можно все еще отличить, если относительная яркость на экране регулируется в соответствии с действительным освещением и условиями наблюдения.

Рисунки D.1 - D.6 отображают шесть выводимых страниц из 16-страничного файла, включающих расчеты для восьми отражений света в помещении. URL-адрес (унифицированный указатель информационного ресурса) (16 страниц, 1,7 МБ): /template/go.php?url=https://www.ps.bam.de/ME15/10L/L15E00FP.PDF.

Вывод этого файла воспроизводит 16 страниц для восьми различных отношений яркостей между и .

Нечетные страницы (1, 3, ..., 13, 15) предназначены для воспроизведения линеаризованного вывода диаграммы испытаний ИСО/МЭК в соответствии с ИСО/МЭК 15775, приложение G.

Четные страницы (2, 4, ..., 14, 16) воспроизводят зависимости между вводом и выводом и некоторые таблицы, определенные в ИСО/МЭК 15775, приложение G.

Для метода линеаризации и линеаризованного вывода дисплея ахроматической диаграммы испытаний ИСО/МЭК N 3 существует файл по следующему URL-адресу (1 страница, 100 КБ), который формирует основные положения для протокола испытаний в рамках настоящего стандарта: /template/go.php?url=https://www.ps.bam.de/ME16/10L/L16E00NP.PDF.

Графические элементы и методы для их оценки идентичны элементам и методам, данным в ИСО/МЭК 15775 и ИСО/МЭК ТО 24705 для вывода монитора.

Формы A и B данного приложения для протоколов испытаний необходимы для дисплея компьютера и (или) внешнего дисплея.

Блок-схема дается для всех этапов, включая метод линеаризации и два протокола испытаний.

Рисунок D.1 отображает диаграмму испытаний ИСО/МЭК N 3 в соответствии с ИСО/МЭК 15775 для высококонтрастного диапазона . Рисунок D.1 воспроизведен при помощи вывода 16-страничного файла на странице N 1.

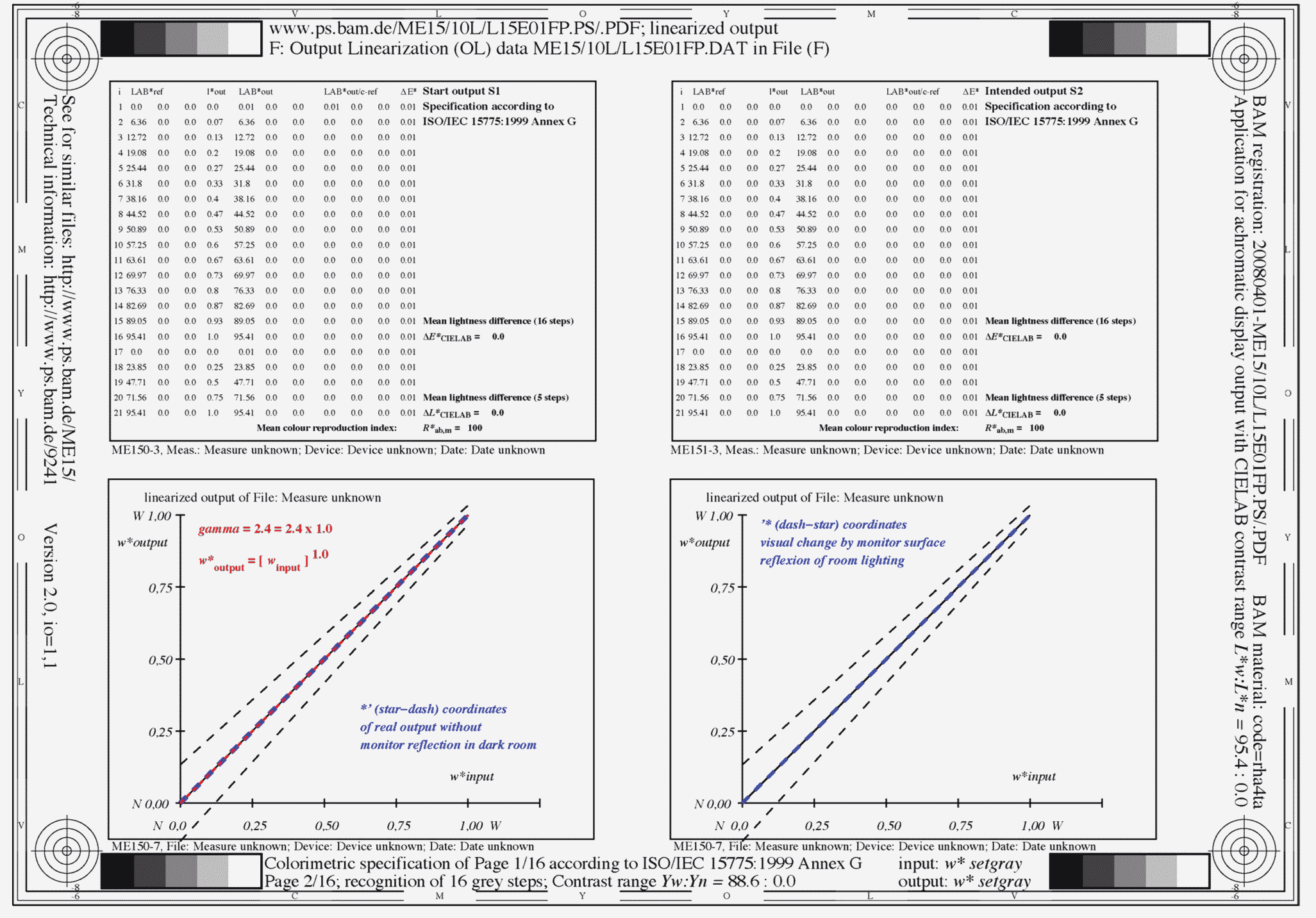

Рисунок D.2 отображает линеаризованную зависимость между вводом и выводом системы мониторинга для высококонтрастного диапазона .

Рисунок D.2 воспроизведен при помощи вывода 16-страничного файла на странице N 2. Значения ввода могут быть равны трем rgb значениям sRGB цветового пространства (МЭК 61966-2-1) и значениям вывода относительной светлоты MKOLAB, равной . Абсолютная светлота MKOLAB L^* между светлотой черного и светлотой белого приведена в таблицах, отображенных на рисунке D.2. Они равномерно распределены между нулем и 95,4. Эти значения являются стандартными для обоих мониторов и стандартной белой офсетной бумаги (сравнить ИСО/МЭК 15775 и ИСО/МЭК ТО 24705). На рисунках D.3 - D.6 светлота черного изменяется от 0 до 18 и растет до 70 соответственно. Это приводит к большим изменениям отношений светлоты и яркостного контраста.

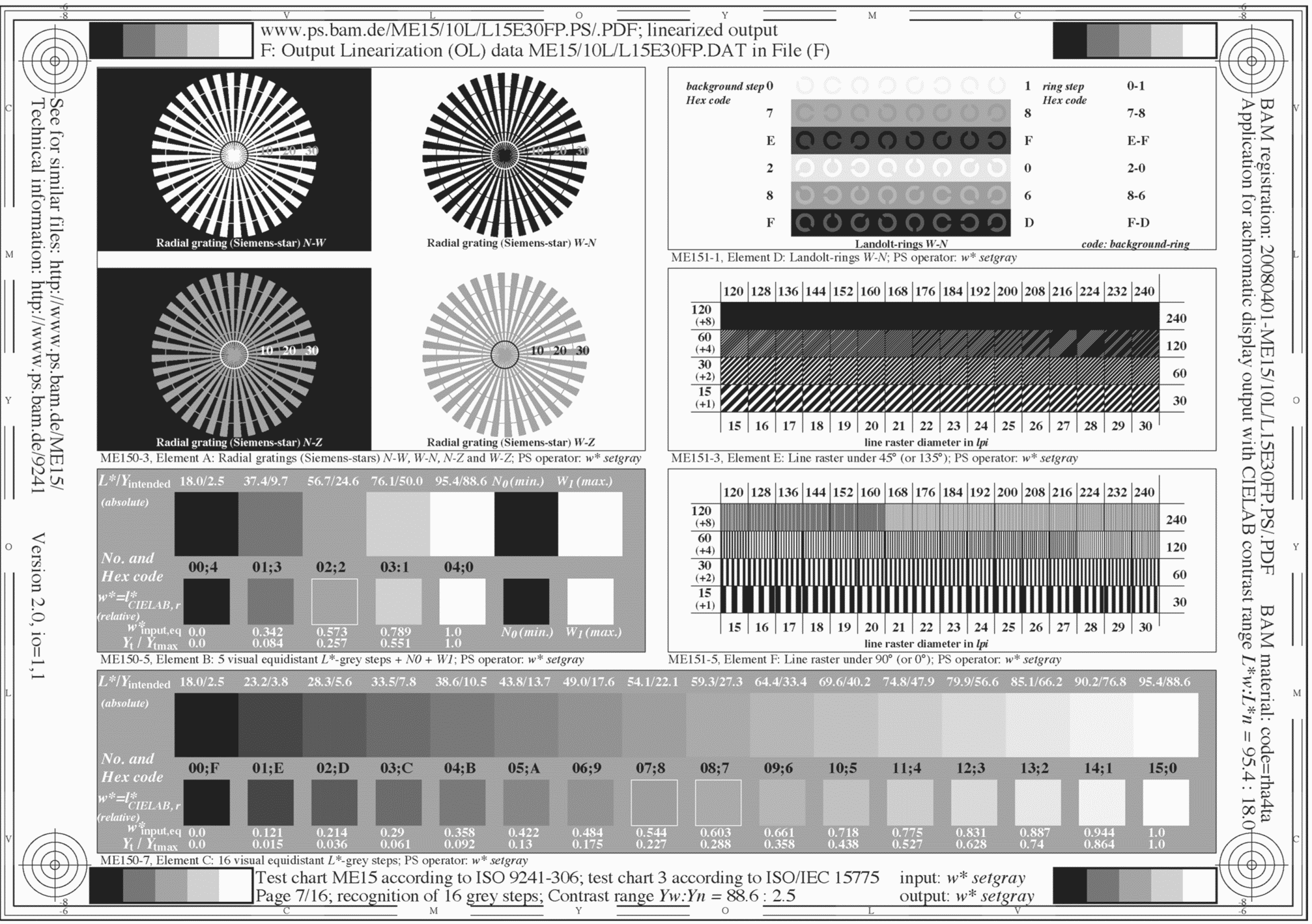

Рисунок D.3 отображает диаграмму испытаний ИСО/МЭК N 3 в соответствии с ИСО/МЭК 15775 для диапазона контраста средних тонов . Рисунок D.3 воспроизведен при помощи выхода 16-страничного файла на странице N 7.

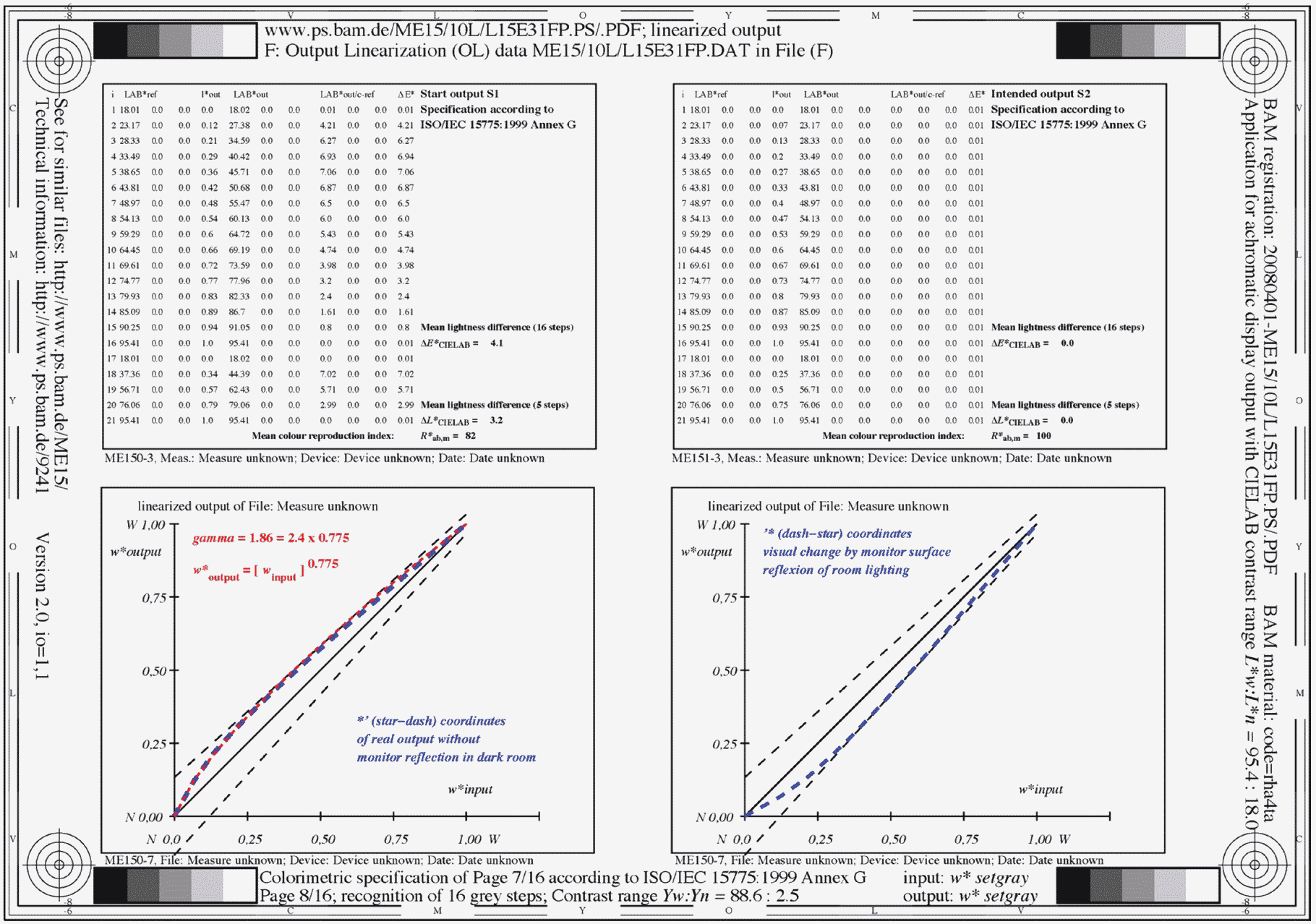

Рисунок D.4 отображает зависимость между вводом и выводом системы мониторинга для диапазона контраста средних тонов . Рисунок D.4 воспроизведен при помощи вывода 16-страничного файла на странице N 8. В темной комнате вывод проявляется светлее (таблица и рисунок на левой стороне рисунка D.4). Отражение дневного света на поверхности монитора создает обратную зависимость между вводом и выводом. В итоге это приводит к равномерно распределенным значениям вывода светлоты L^* в правой верхней таблице, отображенной на рисунке D.4. Измерения яркости приводят приблизительно к тем же самым значениям. Без наличия отражения на поверхности монитора выходные значения светлоты распределены неравномерно (сравнить левую верхнюю таблицу).

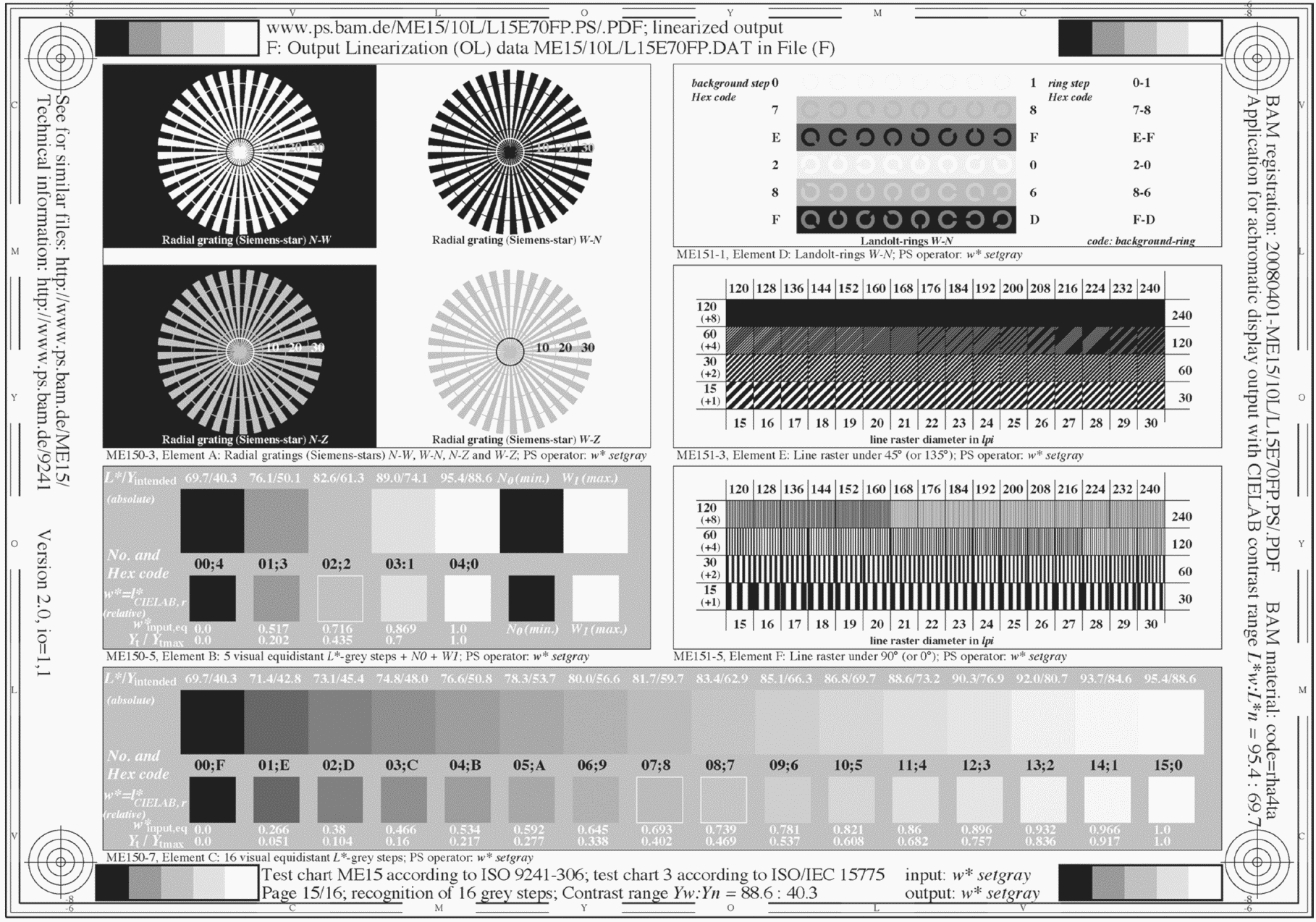

Рисунок D.5 отображает диаграмму испытаний ИСО/МЭК N 3 в соответствии с ИСО/МЭК 15775 для низкоконтрастного диапазона и воспроизведен при помощи выхода 16-страничного файла на странице N 15.

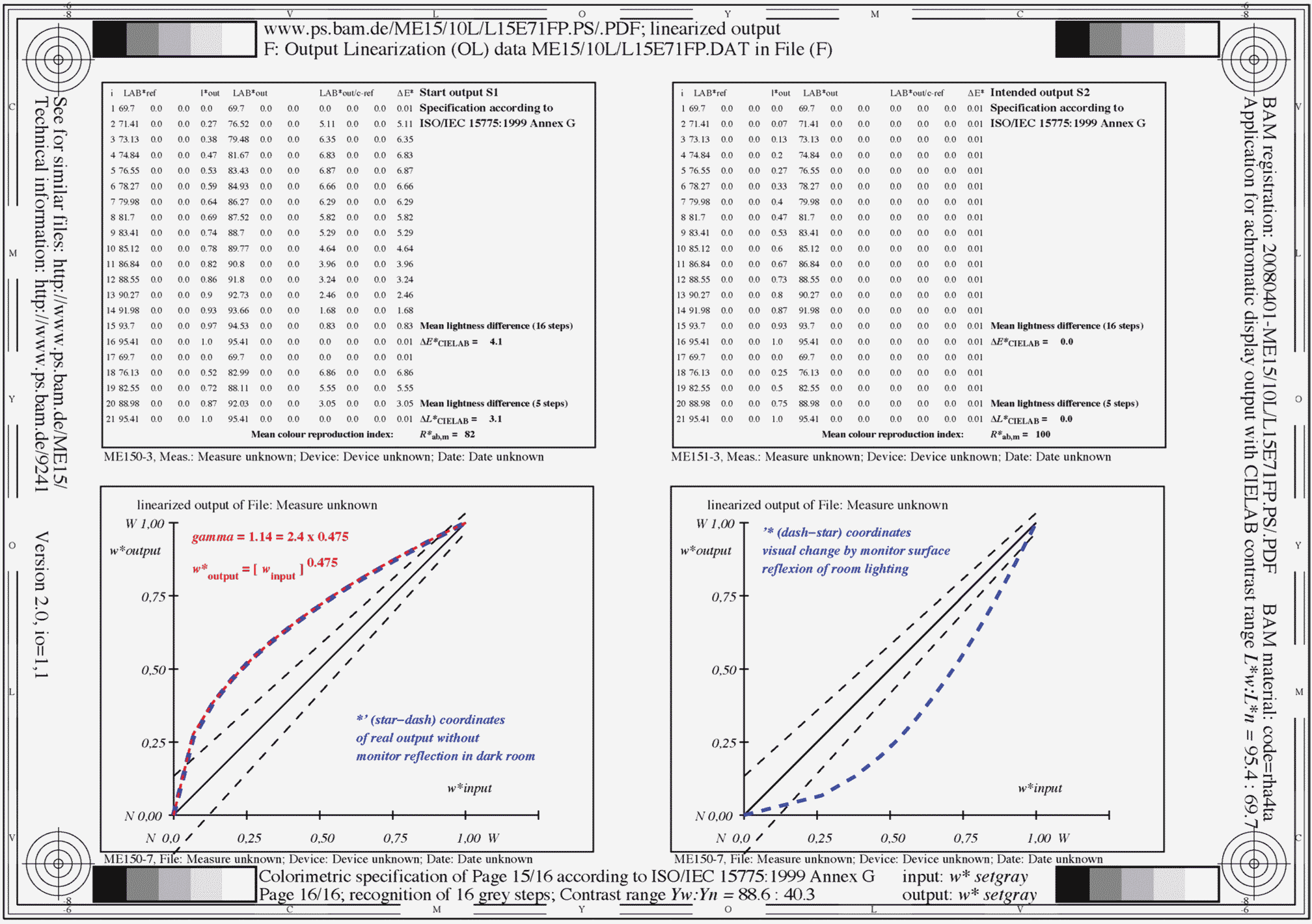

Рисунок D.6 отображает зависимость между вводом и выводом системы мониторинга для низкоконтрастного диапазона и воспроизведен при помощи вывода 16-страничного файла на странице N 16. Этот диапазон может проявиться на экране информационного проектора при его использовании в офисе при дневном свете. Рассчитанная средняя разность светлоты на рисунках D.4 и D.6 равна 4,1. В низкоконтрастном диапазоне существует сокращенный диапазон светлоты вместо намного большего диапазона для диапазона контраста средних тонов. Если в темной комнате шкала яркости включает недостаточно градаций в темной области, то это проявляется равномерным распределением в офисе при дневном свете для отношения яркостного контраста 2:1.

Из опытов известно, что все большее количество отражений естественного света снижает распознавание темных градаций серого цвета и колец Ландольта в темной области. Зависимость между вводом и выводом этого эффекта отображена в правых нижних графиках на рисунках D.4 и D.6. Для компенсации данные ввода изменяются в файле. Эта обратная зависимость между вводом и выводом отображена в левых нижних графиках на рисунках D.4 и D.6.

При отношении яркостей 2:1 между белым и черным исчезает различение для приблизительно шести из 16 градаций в темной области, что может создать проблемы для защиты и безопасности. Поэтому необходимо использовать метод линеаризации вывода, который основан на воспроизведении шести равномерно распределенных градаций для любых условий естественного освещения, включающих отношение яркостей 2:1. Когда эта цель достигнута, необходим простой метод, который позволяет проводить испытания.

Вывод серого цвета на рисунке D.5 проявляется слишком светлым в темной области серого. Разница между черным и прилегающей градацией серого кажется слишком большой. Однако если в итоге производятся 40% отражения естественного света, то 16 градаций серого визуально проявляются равномерно распределенными.

Поэтому стоит задача воспроизведения для любого вывода (не только вывода PDF) обратной зависимости между вводом и выводом для любых условий естественного освещения (между очень большим отношением яркостей и отношением яркостей 2:1) на любой компьютерной операционной системе, включая Windows <*> и Macintosh <**>.

--------------------------------

<*> "Windows" - торговая марка продукта, предоставленного Microsoft Corporation. Данная информация дается для удобства использования настоящего стандарта и не устанавливает подтверждение названного продукта ИСО. Возможно использование аналогичных продуктов, если они могут показать, что приводят к тем же результатам.

<**> "Macintosh" - торговая марка продукта, предоставленного Apple Inc. Данная информация дается для удобства использования настоящего стандарта и не устанавливает подтверждение названного продукта ИСО. Возможно использование аналогичных продуктов, если они могут показать, что приводят к тем же результатам.

Вывод всегда зависит не только от условий естественного освещения, но также и от аппаратного и программного обеспечения на рабочем месте. Решение для одного определенного рабочего места может перестать работать в другом, и множество изменений отражений между восходом солнца и закатом в офисе может требовать изменений на рабочем месте в течение дневного времени суток. Поэтому в приложении необходимы простые и эффективные методы для начинающих пользователей. Тип восьмиэтапного метода отображен в 16-страничном файле, и его примеры выводов на рисунках D.1 - D.6 соответствуют полученным данным.

Вопрос о том, как реализовать полученные визуальные данные при помощи простых методов на рабочем месте, является приоритетным.

Кроме того, вывод диаграммы испытаний ИСО/МЭК на дисплее компьютера и на внешнем дисплее обычно отличается, например вывод информационного проектора на экране, находящемся в офисе при дневном освещении.

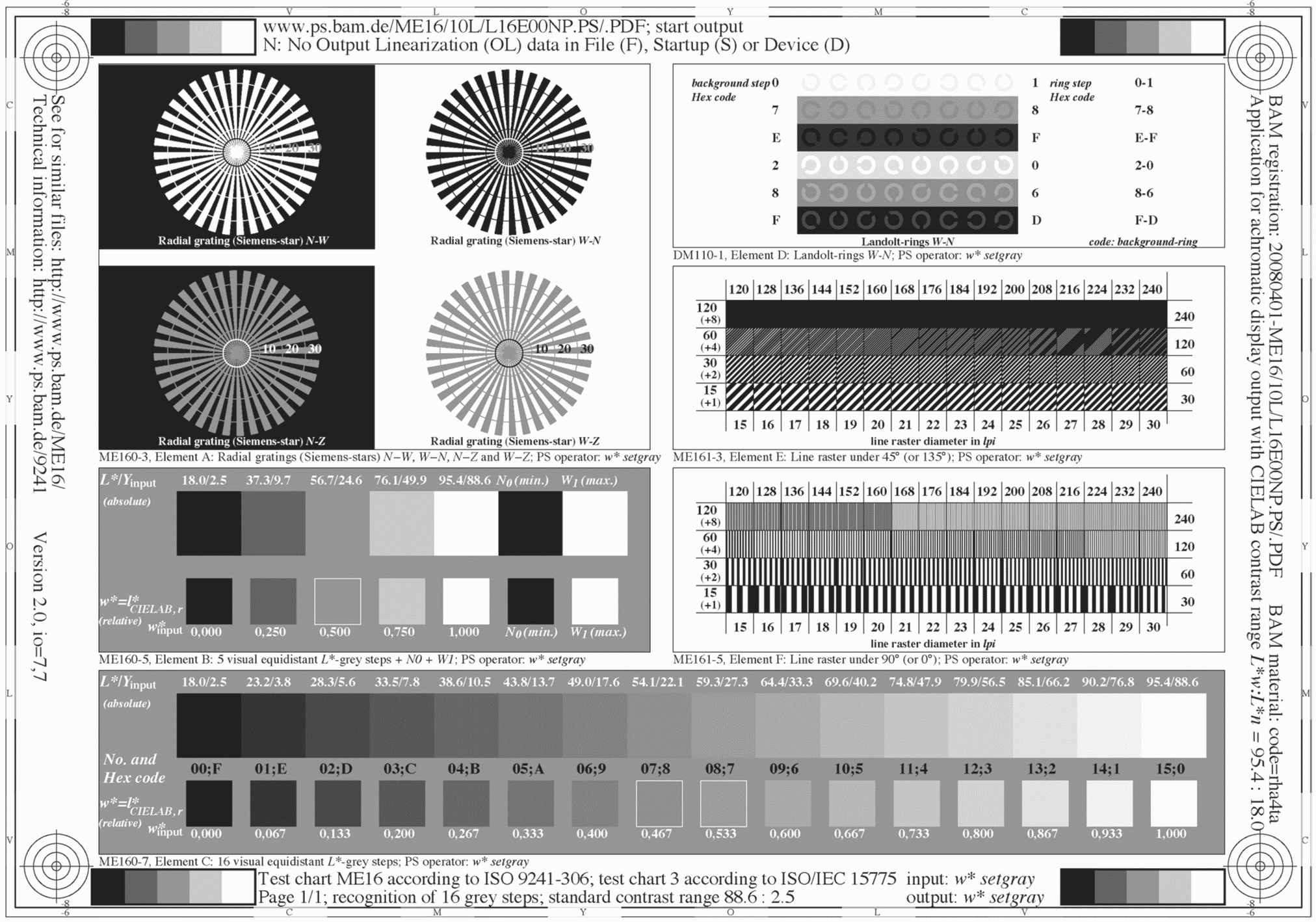

Рисунок D.7 отображает диаграмму испытаний ИСО/МЭК N 3 в соответствии с ИСО/МЭК 15775 для линеаризации вывода. В файле цифровые значения для 16 градаций серого изменяются между 0 и 1 в равных промежутках между 1/15, 2/15 и 14/15. Вывод на рисунке D.7 отображается на дисплее компьютера и может быть дополнительно отображен на внешнем дисплее. В обоих случаях это предназначается для вывода дисплея, чтобы 16 градаций серого были визуально равно распределены.

Для практических приложений необходимо быстрое изменение на обоих дисплеях с двумя независимыми вспомогательными программами. На операционной системе Apple Macintosh, начиная с версии X 10.4, имеется вспомогательная программа ("Системные установки, Дисплеи, Цвет, Калибровка"), которая отображает два окна для двух дисплеев. Каждое окно позволяет создавать независимые профили для обоих дисплеев, компьютерного (например, ЖК-дисплея) и внешнего (например, VGA-дисплея).

Существует профиль по умолчанию для дисплея компьютера со значением гаммы по умолчанию 1,8 для Apple Macintosh.

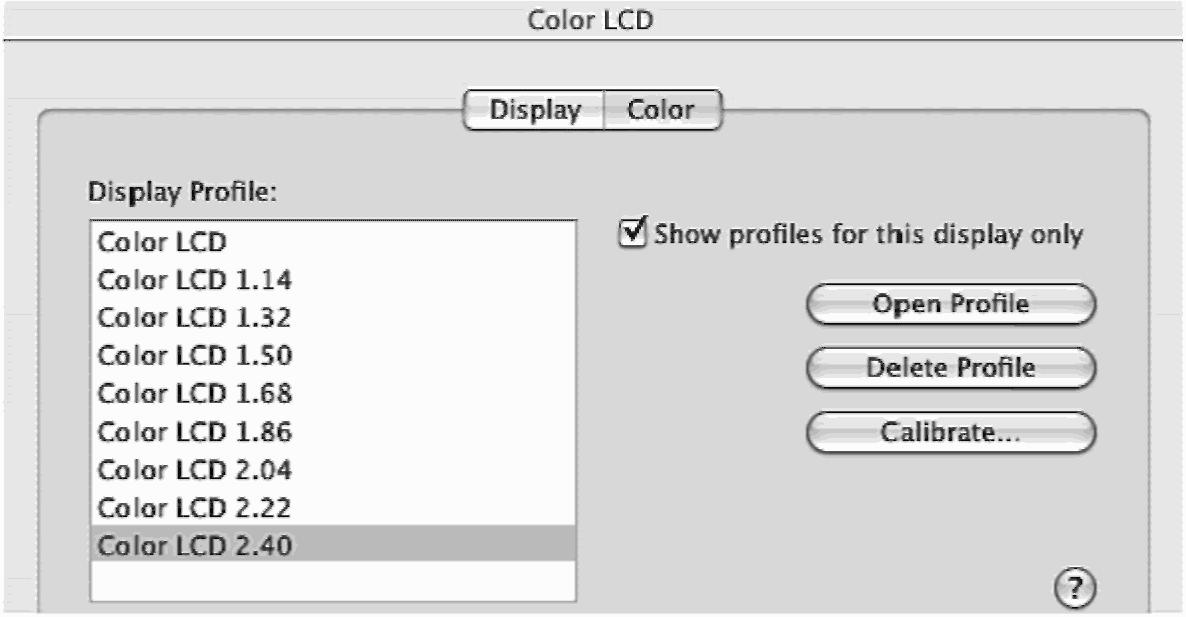

Пользователь может изменить значения гаммы и сохранить, например, восемь различных "Цветовых профилей ЖК-дисплеев x" с x = 1,14; 1,32; ...; 2,22; 2,40.

Примечание - Эффективные значения гаммы для намеченного вывода рассчитаны и отображены на рисунках D.4 и D.6. Некоторые изменения этих значений гаммы и этого диапазона могли бы быть предназначены для различных приложений.

На рисунке D.8 отображены восемь значений гаммы, используемые для восьми разных профилей (profiles) ввода-вывода для компьютерного дисплея. Опция "Калибровка" ("Calibrate") на рисунке D.8 используется для создания восьми профилей с восемью соответствующими значениями гаммы и именами. Зависимости между вводом и выводом этих восьми профилей являются обратными относительно зависимостей отражений естественного света Y_N = 0,0; 0,63; 1,25; 2,51; 5,02; 10,04; 20,08; 40,16, отображенных в 16-страничном испытательном файле и на рисунках D.2, D.3 и D.6.

Если представленная диаграмма испытаний ИСО/МЭК (рисунок D.7) наблюдается на дисплее компьютера, то при последовательном нажатии на восемь разных профилей меняется визуальный вывод диаграммы испытаний (и всех приложений). Требуется несколько секунд для выбора вывода диаграммы испытаний ИСО/МЭК с соответствующей шкалой яркости с 16 градациями серого, которые визуально равно распределены для компьютерного дисплея.

В некоторых случаях на рабочем месте имеются дополнительные внешние дисплеи. Если, например, внешний монитор или информационный проектор находится во внешнем соединении с дисплеем, то вспомогательная программа второго дисплея отображается на операционной системе Apple Macintosh версия X 10.4.

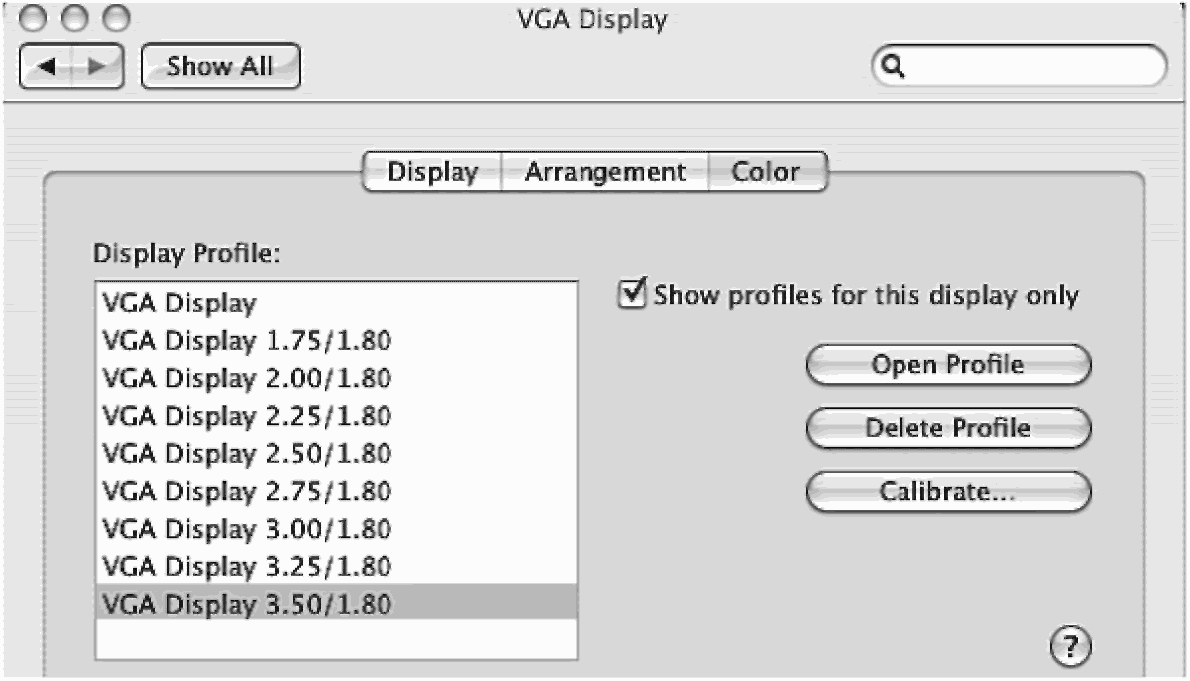

На рисунке D.9 отображено восемь значений гаммы, которые могут быть использованы для создания восьми разных профилей ввода-вывода для внешнего дисплея. Значение гаммы 1,80 называют "естественной гаммой" на операционной системе Apple Macintosh версии X 10.4.

Существуют значения гаммы в диапазоне от 1,00 до 3,50, но только значения в диапазоне от 1,75 до 3,50 используются для соответствующего линеаризованного вывода. Более значительные изменения значений гаммы могли бы быть предназначены для различных приложений.

Если представленная диаграмма испытаний ИСО/МЭК наблюдается на внешнем дисплее, например на экране информационного проектора, то при последовательном нажатии на восемь разных профилей меняются визуальный вывод диаграммы испытаний и все другие окна на внешнем экране (в этом случае на дисплее компьютера изменений нет). Требуется несколько секунд для выбора вывода диаграммы испытаний ИСО/МЭК с соответствующими 16 градациями серого, которые визуально равно распределены для внешнего дисплея.

Существует быстрый метод для линеаризации вывода обоих дисплеев, дисплея компьютера и внешнего. Для линеаризации вывода на обоих экранах обязательно иметь таблицу испытаний ИСО/МЭК на обоих экранах для визуального контроля.

Эти характеристики позволяют воспроизводить линеаризованный вывод из диаграммы последовательности действий.

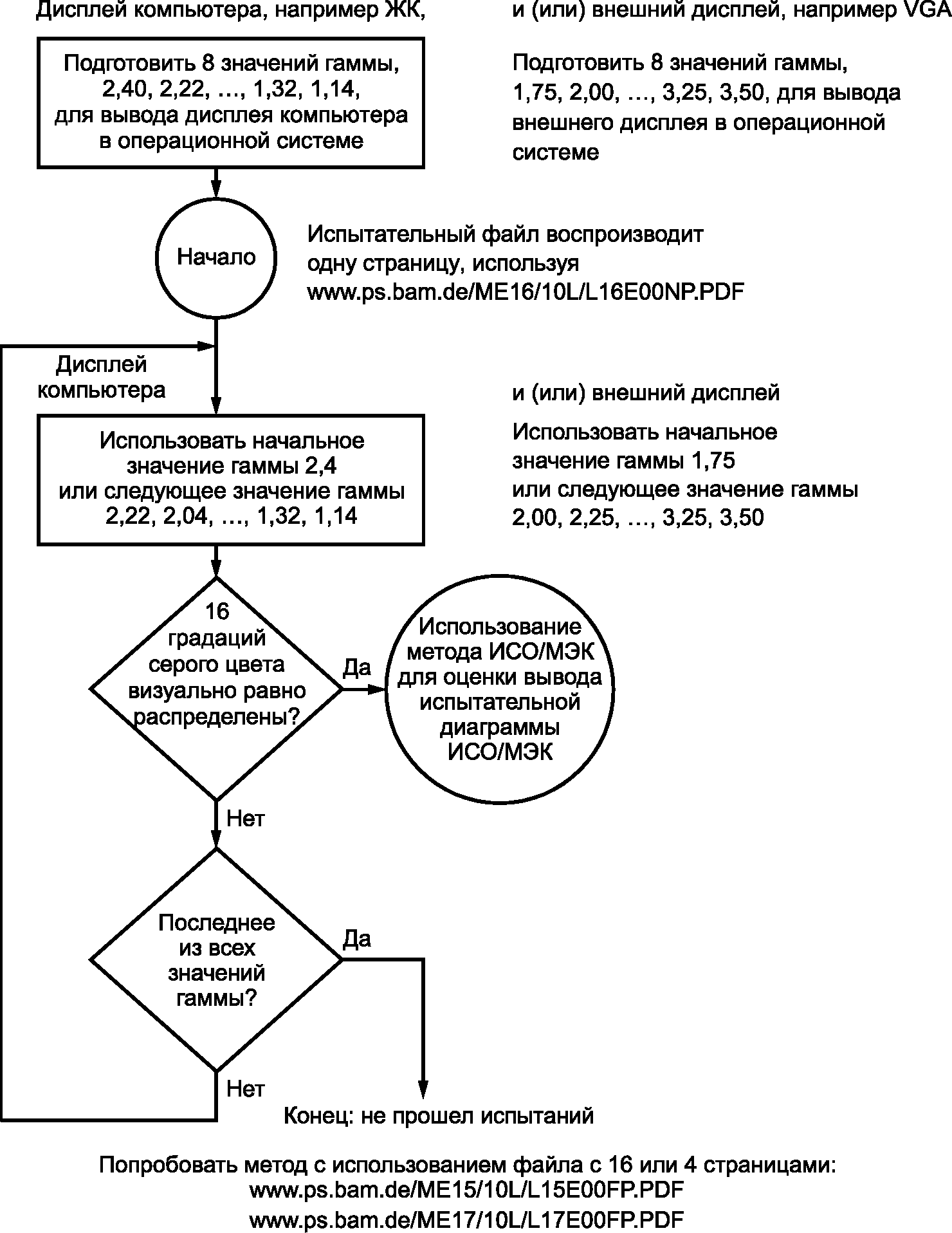

Алгоритм для достижения линеаризованного вывода и оценки этого результата отображен на рисунке D.10, где используется последовательность действий для воспроизведения линеаризованного вывода для 16 градаций серого. Для обоих дисплеев, дисплея компьютера и внешнего (см. два абзаца на рисунке D.10 под надписью "и (или) внешний дисплей VGA"), используется стандартная диаграмма испытаний ИСО/МЭК (см. URL-адрес, приведенный на схеме).

Протокол испытаний для визуального вывода на рабочем месте в офисе основывается на протоколе испытаний диаграммы испытаний ИСО/МЭК N 3 в соответствии с ИСО/МЭК ТО 24705. Одностраничный вывод файла ахроматической диаграммы испытаний ИСО/МЭК используется в соответствии с ИСО/МЭК 15775 и ИСО/МЭК ТО 24705 (см. рисунок D.7).

После линеаризации вывода в соответствии с последовательностью действий, отображенной на рисунке D.10, необходим по крайней мере один протокол ИСО в соответствии с ИСО 9241-306 для дисплея компьютера и (или) внешнего дисплея.

Заполнить одну из нижеследующих форм для дисплея компьютера и (или) внешнего дисплея.

a) Протокол испытаний, форма A, для области рамки (см. D.3.3 и D.3.4)

Примечание - С помощью некоторых дополнительных данных описывают испытателя, дату испытаний, программное обеспечение и используемую операционную систему.

b) Протокол испытаний, форма B, для области изображения (см. D.3.5)

Примечание - Для испытания воспроизведения линейных растров предел разрешения составляет 60 линий на дюйм по ИСО/МЭК 15775 для вывода принтера, уменьшенного до 30 линий на дюйм для вывода дисплея.

Метод линеаризации вывода для ахроматической диаграммы испытаний ИСО/МЭК для обоих дисплеев, дисплея компьютера и внешнего, отображен на примере операционной системы Apple Macintosh X 10.4. Подобные методы могут быть доступными на операционной системе Windows и других.

Визуальное разделение на 16 градаций, зависящее от аппаратного оборудования, программного обеспечения и окружающей среды, например от отражений экрана, вызванных естественным освещением.

Форма A может быть свободно скопирована. Для этого испытания рекомендуется вывод дисплея компьютера размером 282 x 194 мм. Для вывода внешнего дисплея возможен любой размер. Диаграмма испытаний ИСО МЕ 16 в соответствии с настоящим стандартом используется до диаграммы испытаний ИСО/МЭК N 3 (см. рисунок D.7) для этого испытания.

Данная форма подобна форме C из ИСО/МЭК ТО 24705 для визуальной оценки воспроизведения диаграммы испытаний ИСО/МЭК N 3 для цветных устройств.

Форма B может быть свободно скопирована. Для этого испытания рекомендуется вывод дисплея компьютера размером 282 x 194 мм. Для вывода внешнего дисплея возможен любой размер. Диаграмма испытаний ИСО МЕ 16 в соответствии с настоящим стандартом используется до диаграммы испытаний ИСО/МЭК N 3 (см. рисунок D.7) для этого испытания.

Данная форма подобна форме E из ИСО/МЭК ТО 24705 для визуальной оценки воспроизведения диаграммы испытаний ИСО/МЭК N 3 для цветных устройств.

Для испытания линейных растров предел 60 линий на дюйм был уменьшен до 30 линий на дюйм, поскольку большинство выводов дисплея может обеспечить разрешение только до 30 линий на дюйм.

Для вывода цветного принтера метод цветовой линеаризации вывода определен в ИСО/МЭК ТО 19797 и основывается на измерении данных MKOLAB первого вывода принтера. Второй вывод использует данные измерений и является линеаризованным.

Для ахроматического вывода монитора разработан визуальный метод для ахроматической линеаризации вывода (см. файл со следующим URL-адресом (16 страниц, 1,5 МБ) под заголовком "Визуальная эффективность для вывода изображения на цветных мониторах": /template/go.php?url=https://www.ps.bam.de/VISE05.PDF).

Этот вывод является первым выводом шкал яркости с пятью градациями серого цвета. Данные визуальной оценки используются для второго линеаризованного вывода.

Для хроматического вывода монитора разработан визуальный метод для цветовой линеаризации вывода (см. файл со следующим URL-адресом (8 страниц, 1,0 МБ): /template/go.php?url=https://www.ps.bam.de/ME18/10L/L18E00FP.PDF).

Этот вывод является первым выводом шкал яркости с пятью градациями серого цвета. Данные визуальной оценки используются для второго линеаризованного вывода.

Для вывода цветного монитора при учете восьми отражений естественного света решение может быть основано на использовании фиксированных таблиц (см. публикации по URL-адресу: /template/go.php?url=https://www.ps.bam.de).

Вспомогательные программы, разработанные для прямого ввода, например 16 значений "кривых гаммы" вместо одного "значения гаммы". "Кривые гаммы" доступны под опцией "Открыть Профиль" ("Open Profile"), как отображено на рисунках D.8 и D.9 (см. файл по URL-адресу (4 страницы, 400 КБ): /template/go.php?url=https://www.ps.bam.de/ME17/10L/L17E00FP.PDF).

Четырехстраничные файлы позволяют определять фактическую зависимость ввода-вывода визуально: при помощи оценки шкал, содержащих пять градаций (сравниваются страницы 3 и 4 с фактически распределенными значениями вывода 0,10; 0,30 и 0,75 вместо равно распределенных значений 0,25; 0,50; 0,75). Рассчитанная зависимость входа-выхода на странице 4 с 16 градациями "кривых гаммы" может заменить "кривую гаммы" в разделе "Открыть Профиль". Для того чтобы настроить "кривую гаммы", в Windows имеются вспомогательные программы, но они слишком сложны для начинающих пользователей.

Есть другие варианты для выходной линеаризации, 16-страничный файл, используемый здесь, включают метод линеаризации в PS-файл. Этот метод может быть применен к любому файлу PS, если код PostScript-линеаризации копируется, например, в "Папку меню пуск" ("Start-up folder") компьютерной программы Adobe Acrobat Distiller, которая преобразовывает PS-файлы в PDF-файлы. Программа использует код линеаризации, который включает визуальные или измерительные выводимые данные дисплея. Этот метод подходит для любой компьютерной операционной системы. Однако программа также может быть слишком сложной для начинающих пользователей.
