"ГОСТ Р 59175-2020 (МЭК 60081:2002). Национальный стандарт Российской Федерации. Лампы люминесцентные двухцокольные. Эксплуатационные требования"
(утв. и введен в действие Приказом Росстандарта от 13.11.2020 N 1070-ст)

"ГОСТ Р 59175-2020 (МЭК 60081:2002). Национальный стандарт Российской Федерации. Лампы люминесцентные двухцокольные. Эксплуатационные требования"
(утв. и введен в действие Приказом Росстандарта от 13.11.2020 N 1070-ст)


Оглавление

ГОСТ Р 59175-2020 (МЭК 60081:2002). Национальный стандарт Российской Федерации. Лампы люминесцентные двухцокольные. Эксплуатационные требования
Предисловие
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Требования к лампе
5 Информация для расчета пускорегулирующего аппарата и стартера
6 Информация для расчета светильника
7 Листы с параметрами
Приложение A. Метод проверки характеристик зажигания
Приложение B. Метод проверки электрических и световых параметров ламп и характеристик катодов
Приложение C. Метод проверки стабильности светового потока и срока службы
Приложение D. Координаты цветности
Приложение E. Информация для расчета пускорегулирующего аппарата и стартера
Приложение F. Информация для расчета светильника
Приложение ДА. Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте
Приложение ДБ. Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта
Библиография
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 ноября 2020 г. N 1070-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ДВУХЦОКОЛЬНЫЕ
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
Double-capped fluorescent lamps. Performance specifications
(IEC 60081:2002, MOD)
ГОСТ Р 59175-2020
(МЭК 60081:2002)
ОКС 29.140.30
Дата введения
1 марта 2021 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ООО "НИИИС имени А.Н. Лодыгина") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4, и Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия, освещение искусственное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2020 г. N 1070-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60081:2002 "Лампы люминесцентные двухцокольные. Эксплуатационные требования" с изменениями N 2 (2003), N 3 (2005), N 4 (2010), N 5 (2013), N 6 (2017) ["Double-capped fluorescent lamps - Performance specifications", Amd. 2 (2003), Amd. 3 (2005), Amd. 4 (2010), Amd. 5 (2013), Amd. 6 (2017), MOD] путем изменения ссылок и дополнения отдельными фразами, структурными элементами (пунктов, подразделов, приложений), которые в тексте стандарта выделены курсивом.
В 7.3 настоящего стандарта для листа с параметрами с обозначением 60081-IEC-01-1 в отличие от IEC 60081:2002 не приведено примечание 3, касающееся практики США и Японии.
Международный стандарт разработан подкомитетом 34А "Лампы" Технического комитета по стандартизации IEC/TC 34 "Лампы и связанное с ними оборудование" Международной электротехнической комиссии (IEC).
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА.
Сопоставление структуры настоящего стандарта со структурой примененного международного стандарта приведено в дополнительном приложении ДБ
5 ВЗАМЕН ГОСТ Р МЭК 60081-99
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает эксплуатационные требования для двухцокольных люминесцентных ламп для общего освещения (далее - лампы).
Требования настоящего стандарта распространяются только на испытания типа. Правила приемки, включая методы статистической оценки, находятся в стадии рассмотрения.
В настоящий стандарт включены следующие группы ламп и способы их работы:
a) лампы с предварительным подогревом катодов, предназначенные для работы на сетевых частотах переменного тока со стартером, а также на высокой частоте (ВЧ);
b) лампы с предварительным подогревом высокоомных катодов, предназначенные для работы на сетевых частотах переменного тока без стартера (бесстартерные), а также на ВЧ;
c) лампы с предварительным подогревом низкоомных катодов, предназначенные для работы на сетевых частотах переменного тока без стартера (бесстартерные), а также на ВЧ;
d) лампы с предварительным подогревом катодов, предназначенные для работы на ВЧ;
e) лампы без предварительного подогрева катодов, предназначенные для работы на сетевых частотах переменного тока;
f) лампы без предварительного подогрева катодов, предназначенные для работы на ВЧ.
Для некоторых требований в настоящем стандарте приведена ссылка на соответствующий лист с параметрами (далее - лист). Для некоторых ламп эти листы с параметрами приведены в настоящем стандарте. Для других ламп, входящих в область применения настоящего стандарта, лист предоставляет изготовитель лампы или ответственный поставщик.
Стандарт применяют также для целей сертификации.
Требования настоящего стандарта к световому потоку, стабильности светового потока после 2000 ч срока службы, размерам, маркировке, цоколям, содержанию инструкции по эксплуатации являются обязательными, другие требования - рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ IEC 60061-1 Цоколи и патроны ламп для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи
ГОСТ IEC 60155 Стартеры тлеющего разряда для люминесцентных ламп
ГОСТ IEC 60598-1 Светильники. Часть 1. Общие требования и методы испытаний
ГОСТ IEC 60929 Аппараты пускорегулирующие электронные, питаемые от источников переменного и/или постоянного тока, для трубчатых люминесцентных ламп. Требования к рабочим характеристикам
ГОСТ IEC 61195 Лампы люминесцентные двухцокольные. Требования безопасности
ГОСТ IEC 61347-2-9 Устройства управления лампами. Часть 2-9. Частные требования к электромагнитным пускорегулирующим аппаратам для разрядных ламп (кроме люминесцентных ламп)
ГОСТ Р 55702 Источники света электрические. Методы измерения электрических и световых параметров
ГОСТ Р ИСО 2859-1 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р МЭК 60921 Устройства управления лампами. Аппараты пускорегулирующие для люминесцентных ламп. Требования к рабочим характеристикам
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями, а также по [1]:
3.1 люминесцентная лампа (fluorescent lamp): Разрядная ртутная лампа низкого давления, в которой свет излучает один или несколько слоев люминофора, возбуждаемых ультрафиолетовым излучением разряда.
3.2 люминесцентная лампа двухцокольная (double-capped fluorescent lamp): Люминесцентная лампа трубчатой прямолинейной формы с двумя отдельными цоколями.
3.3 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.
3.4 расчетное значение (rated value): Значение характеристики лампы при заданных рабочих условиях.
Примечание - Значения и условия установлены в настоящем стандарте или их устанавливает изготовитель или ответственный поставщик.
3.5 стабильность светового потока (lumen maintenance): Отношение светового потока лампы, работающей при заданных условиях, к ее начальному световому потоку после определенного времени срока службы.
Примечание - Это отношение, как правило, выражают в процентах.
3.6 начальные значения (initial readings): Характеристики зажигания лампы, измеренные до отжига, электрические и световые параметры и характеристики электрода, измеренные после отжига в течение 100 ч.
3.7 вспомогательное зажигающее устройство; ВЗУ (starting aid): Проводящая полоса, закрепленная на внешней поверхности лампы, или проводящая пластинка, расположенная на соответствующем расстоянии от лампы.
Примечание - ВЗУ, как правило, заземляют, и оно эффективно только при достаточной разнице потенциалов с одним из концов лампы.
3.8 эталонный балласт (reference ballast): Специальный пускорегулирующий аппарат, индуктивный для ламп, работающих на сетевых частотах переменного тока, или резисторный для ламп, работающих на высокой частоте.
Примечание - Специальный пускорегулирующий аппарат является эталоном для испытания пускорегулирующего аппарата, применяют при отборе ламп и для испытания в стандартных условиях серийно изготавливаемых ламп. Главная особенность эталонного балласта заключается в том, что при его расчетной частоте он имеет стабильное отношение напряжения к току, мало зависящее от колебаний тока, температуры и внешних магнитных полей, как указано в [1], часть 845-08-36, измененная.
3.9 ток калибровки эталонного балласта (calibration current of a reference ballast): Значение тока, на котором основаны калибровка и проверка эталонного балласта.
3.10 испытание типа (type test): Испытание или серия испытаний, проводимые на выборке для испытания типа с целью проверки соответствия конструкции конкретного изделия требованиям настоящего стандарта.
3.11 выборка для испытания типа (type test sample): Выборка, состоящая из одной или нескольких одинаковых ламп, представленная изготовителем или ответственным поставщиком для испытания типа.
3.12 пускорегулирующий аппарат; ПРА (ballast): Устройство, включаемое между сетью и одной или несколькими разрядными лампами и обеспечивающее ограничение тока ламп до требуемого значения посредством индуктивности, емкости или их комбинации.
3.13 нормальный режим (normal condition): Заданные условия эксплуатации ламп.
4 Требования к лампе
4.1 Общие положения
Лампа, соответствующая требованиям настоящего раздела, должна удовлетворять требованиям ГОСТ IEC 61195.
Лампа, соответствующая требованиям настоящего стандарта, будет зажигаться и удовлетворительно работать при напряжениях от 92% до 106% номинального питающего напряжения и температуре окружающей среды от 10 °C до 50 °C с пускорегулирующим аппаратом (ПРА) по ГОСТ Р МЭК 60921 или ГОСТ IEC 60929, стартером по ГОСТ IEC 60155 или [2] в светильнике по ГОСТ IEC 60598-1.
Лампа должна быть сконструирована таким образом, чтобы были обеспечены ее характеристики при нормальной эксплуатации. В основном это обеспечивается соответствием ламп требованиям пунктов 4.2 - 4.10.
Требования и информация, приведенные в настоящем разделе, применимы к 95% продукции.
Примечание - Требования и допуски, установленные настоящим стандартом, основаны на результатах испытаний выборки для испытания типа, представленной изготовителем для этой цели. Эта выборка должна состоять из ламп с характеристиками, типичными для продукции изготовителя, которые по возможности должны быть ближе к их средним значениям.
Большая часть ламп с допусками по настоящему стандарту будет удовлетворять требованиям настоящего стандарта, если они изготовлены аналогично лампам выборки для испытания типа. Некоторые характеристики из-за их разброса могут выйти за пределы заданных допусков. Правила и планы выборочного контроля по качественным признакам см. в ГОСТ Р ИСО 2859-1.
4.2 Цоколи
Размеры цоколей на готовых лампах должны соответствовать ГОСТ IEC 60061-1 и настоящему пункту.
a) Для ламп с цоколями G5 или G13 оба штырька (включая буртики) обоих цоколей на готовой лампе должны одновременно и свободно проходить, не изгибаясь, через параллельные пазы, расположенные продольно для принятия лампы. Каждый из пазов должен иметь ширину 2,87 мм для цоколей G5 и 3,05 мм - для цоколей G13.
b) Для ламп с цоколями R17d оба выступа цоколей на готовой лампе должны одновременно и свободно проходить, не изгибаясь, через параллельные пазы, расположенные продольно для принятия лампы таким образом, чтобы дно пазов было напротив концов выступов. Каждый паз должен быть глубиной 6,35 мм и шириной 9,22 мм.
4.3 Размеры
Размеры лампы должны соответствовать значениям, указанным в соответствующем листе с параметрами лампы (далее - лист).
Размеры ламп проверяют мерительным инструментом или предельными калибрами, обеспечивающими точность измерения, указанную на чертежах.
4.4 Характеристики зажигания
Лампа должна зажигаться полностью в течение времени, указанного в листе, и оставаться зажженной.
Условия и метод испытания - в соответствии с приложением A.
4.5 Электрические параметры и характеристики катодов
Лампы должны удовлетворять следующим требованиям:
a) начальное значение напряжения на лампе должно соответствовать значениям, указанным в листе.
Примечание 1 - В течение заявленного срока службы напряжение на лампе может повышаться на 5 - 10 В;
b) начальное значение мощности, потребляемой лампой, не должно превышать расчетного значения мощности, указанного в листе, более чем на 5% + 0,5 Вт.
Примечание 2 - Мощность катодов из-за их дополнительного подогрева не включают в расчетную мощность лампы, если иное не указано в листе;
c) общее сопротивление выводов к каждому катоду лампы без внутреннего стартера должно быть не более 0,3 Ом;
d) для лампы с предварительным подогревом катодов для работы на сетевых частотах переменного тока в бесстартерных схемах начальное значение сопротивления каждого катода должно быть не менее минимального значения, указанного в листе. В эти значения сопротивлений входят значения сопротивления выводов;
e) для лампы с предварительным подогревом катодов для работы на ВЧ начальное значение сопротивления каждого катода должно соответствовать значениям, указанным в листе. В эти значения сопротивлений входят значения сопротивления выводов.
Кроме того, среднее значение отношения сопротивлений Rh/Rc катушек 10 катодов должно быть в диапазоне 4,75 +/- 0,5. Rh - это сопротивление катода, нагретого заданным испытательным током. Rc - это сопротивление катода при температуре (25 +/- 1) °C. Оба значения сопротивлений не входят в значение сопротивления выводов.
Условия и методы испытания - в соответствии с приложением B.
4.6 Световые параметры
Лампы должны удовлетворять следующим требованиям:
a) начальное значение светового потока лампы должно быть не менее 92% расчетного значения;
b) начальное значение координат цветности x и y лампы должно быть в пределах пяти СОЦС (стандартное отклонение цвета сравнения) от расчетных значений.

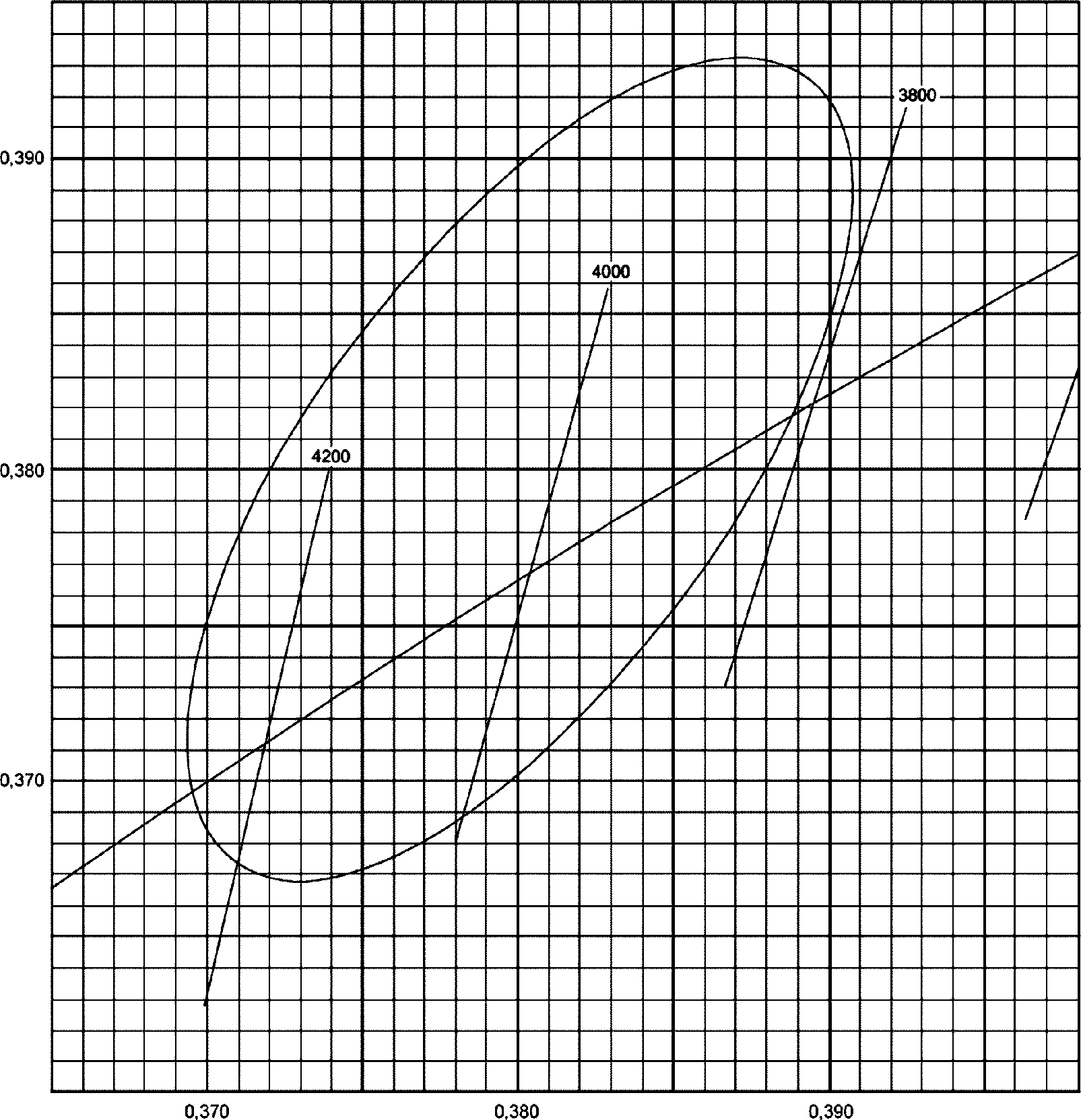

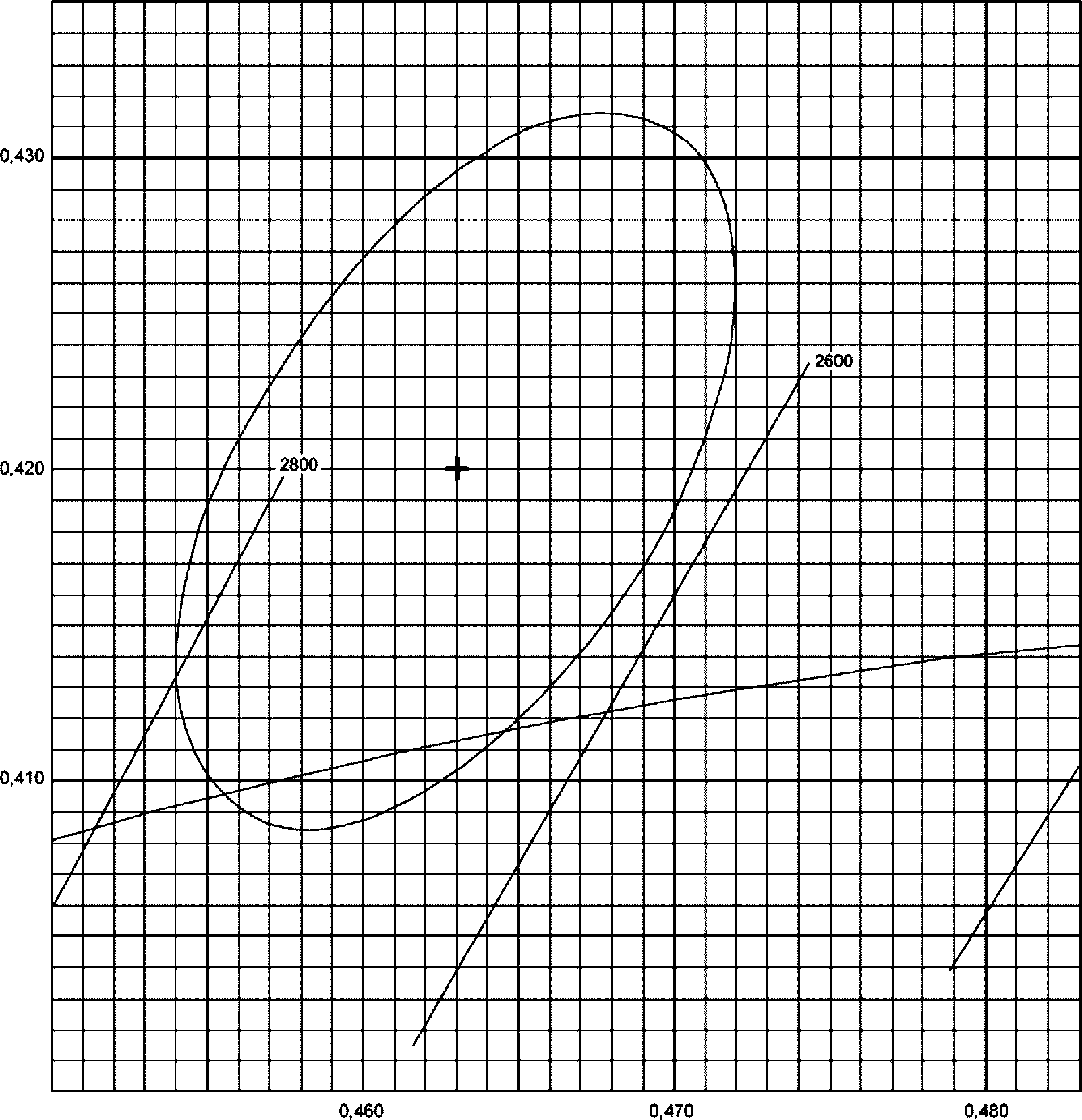

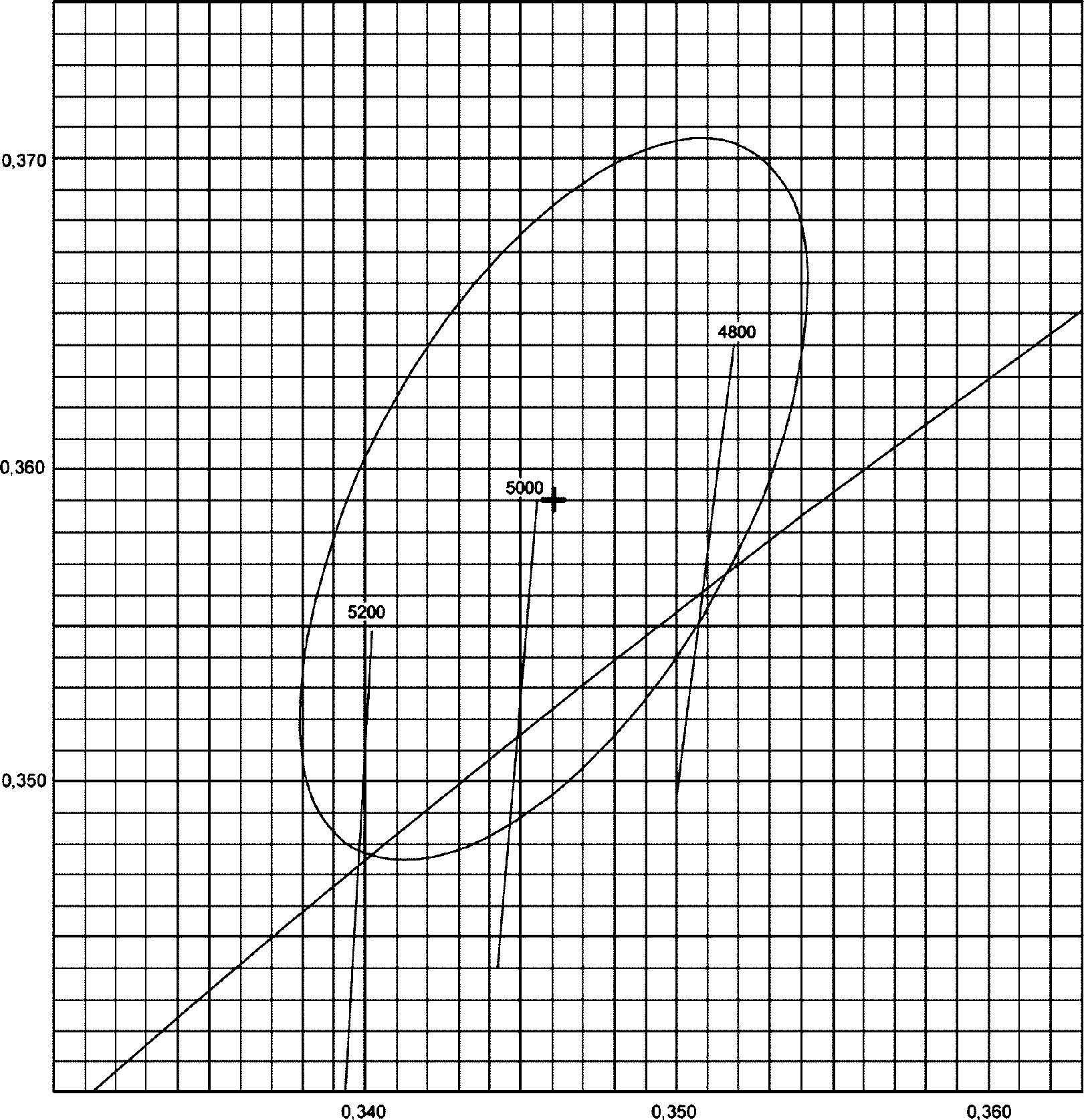

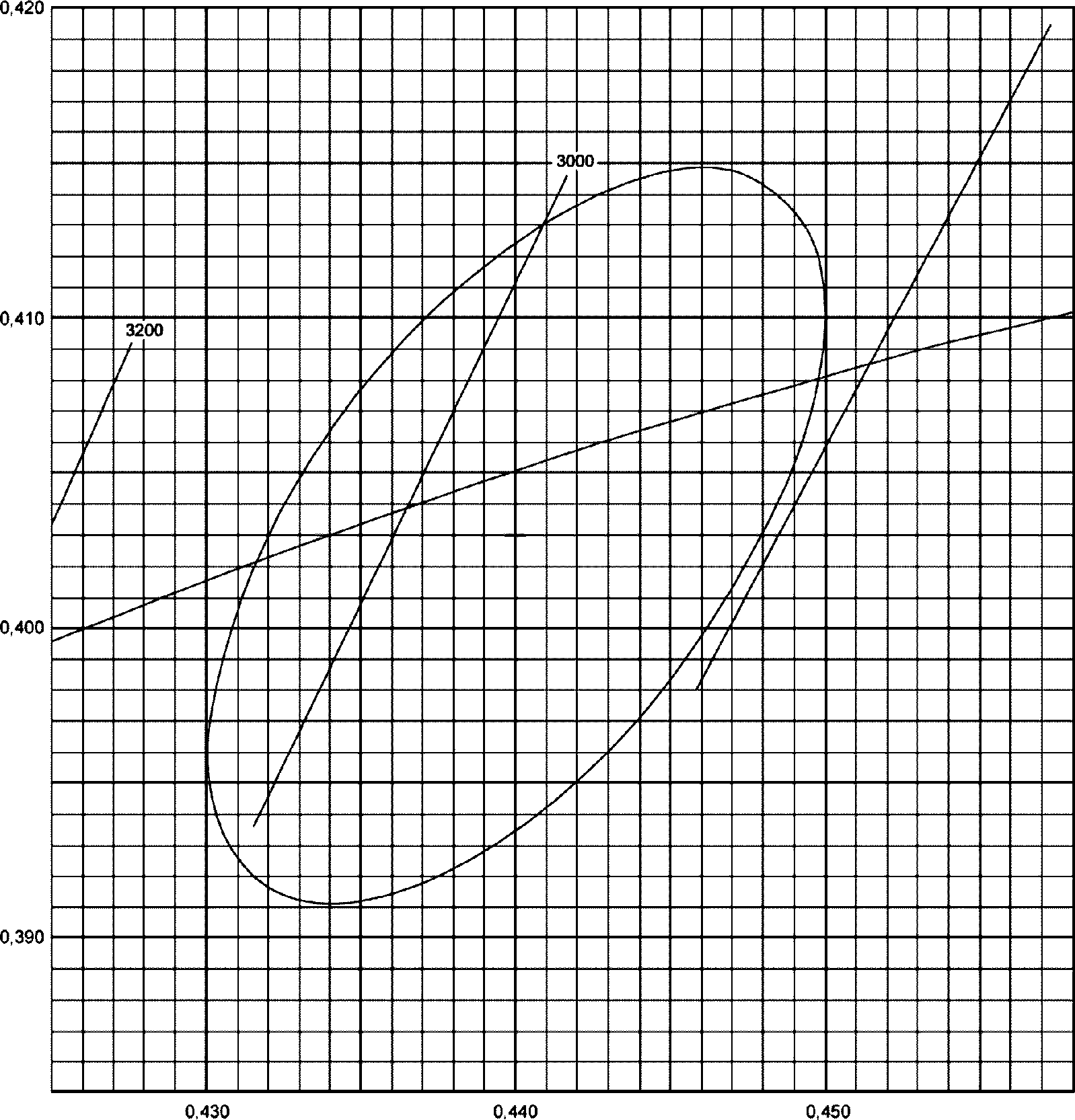

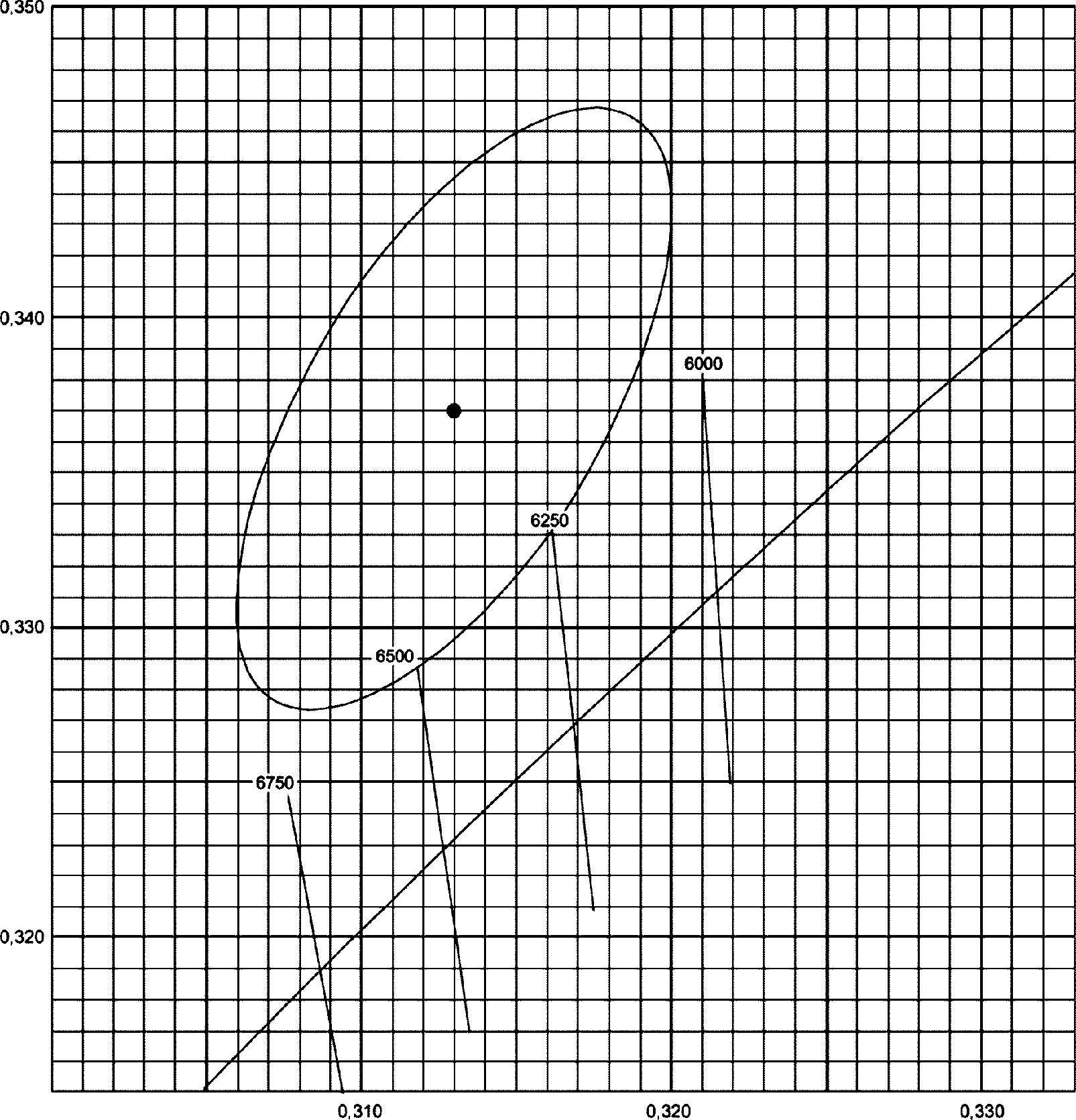

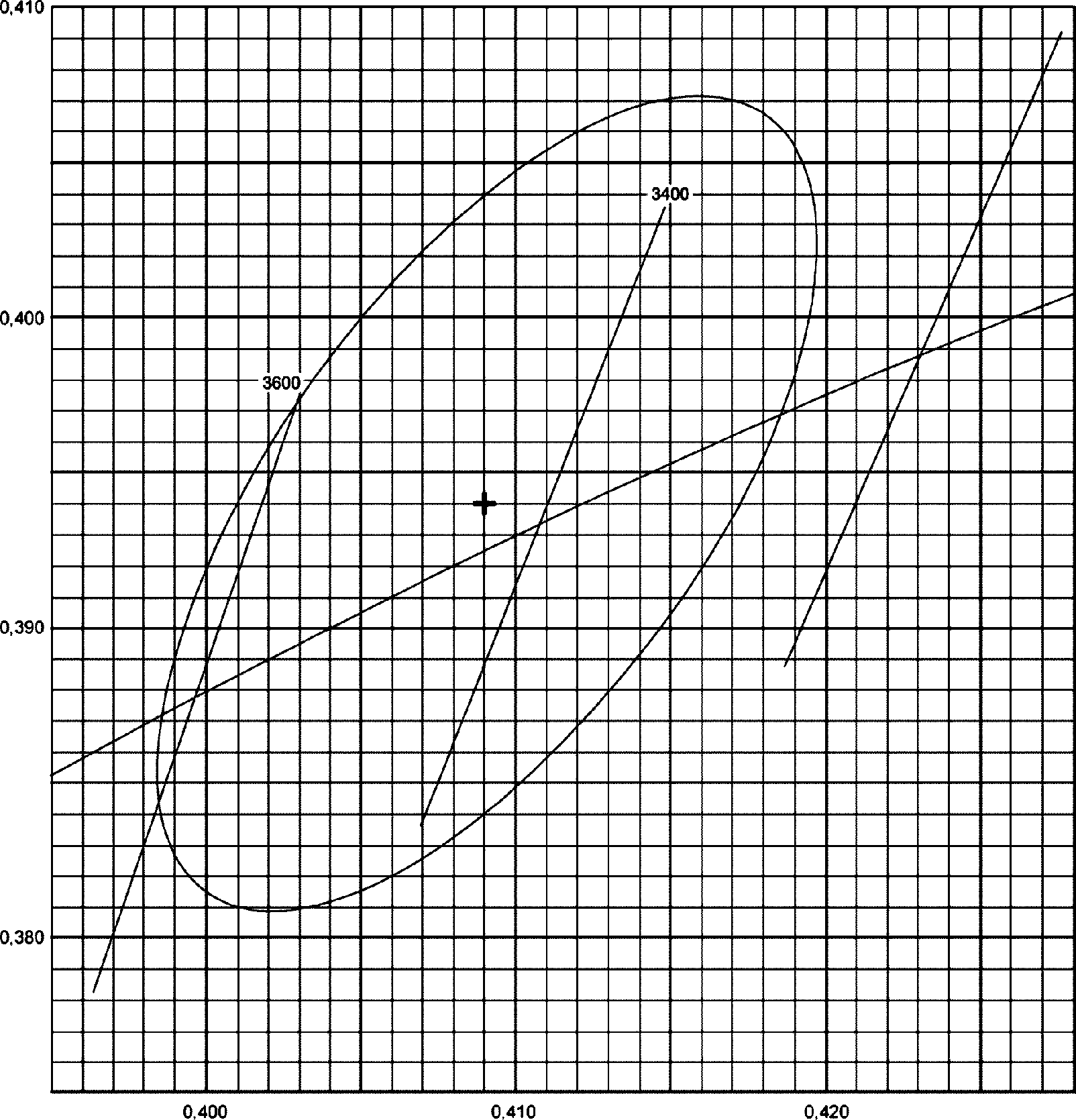

Примечание - См. также приложение D по координатам цветности;
c) начальное значение общего индекса цветопередачи Ra должно быть не менее расчетного значения, уменьшенного на три единицы.
Условия и методы испытания в соответствии с приложением B.
4.7 Стабильность светового потока
Стабильность светового потока лампы должна быть не менее 92% (в стадии рассмотрения) значения расчетной стабильности светового потока в любое время ее срока службы.
Условия и метод испытания - в соответствии с приложением C.
4.8 Маркировка
Лампу маркируют обозначением, по которому определяют электрические и световые параметры в соответствии с информацией изготовителя или ответственного поставщика.
4.9 Стеклянные трубки
На стекле лампы не должны быть дефекты, нарушающие ее эксплуатационные свойства.
Проверку качества стекла проводят внешним осмотром и сравнением с эталонными образцами.
4.10 Номинальный срок службы
Номинальный срок службы, ч, ламп стартерного зажигания с предварительным подогревом должен быть не менее:
- 6000 - для ламп мощностью 4 Вт;
- 7500 - для ламп мощностью 6, 8, 13 Вт и кольцевых ламп;
- 12 000 - для остальных ламп.
5 Информация для расчета пускорегулирующего аппарата и стартера
Информация по расчету ПРА и стартера приведена в листе и приложении E.
6 Информация для расчета светильника
Информация для расчета светильника приведена в приложении F.
7 Листы с параметрами
7.1 Общие принципы нумерации листов с параметрами
Первое число означает номер настоящего стандарта "60081" с последующими буквами "IEC".
Второе число означает номер листа с параметрами.
Третье число означает издание страницы листа с параметрами. Если лист с параметрами состоит из более одной страницы, то возможно, что страницы будут иметь различные номера изданий, а номер листа с параметрами останется прежним.
7.2 Листы с параметрами нанесения размеров ламп
7.2.1 Перечень листов с параметрами
60081-IEC-01 - Лампы линейной формы с цоколями G5 или G13.
60081-IEC-02 - Лампы линейной формы с цоколями Fa6, Fa8, R17d или W4.3x8.5d.
7.3 Листы с параметрами ламп
7.3.1 Перечень листов с параметрами
Номер листа
Номинальная мощность, Вт
Частота, Гц
Номинальные размеры, мм
Цоколь
Схема
Тип катода
сетевая переменного тока
ВЧ
60081-IEC-1020
4
50
60
16 x 150
G5
Стартерная
-
Предварительного подогрева
60081-IEC-1030
6
50
60
16 x 225
G5
Стартерная
-
Предварительного подогрева
60081-IEC-1040
8
50
60
16 x 300
G5
Стартерная
-
Предварительного подогрева
60081-IEC-1060
13
50
60
16 x 525
G5
Стартерная
-
Предварительного подогрева
60081-IEC-2120
15
50
60
26 x 450
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2215 <*>
15
50
60
26 x 550
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2220
18
50
-
26 x 600
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2230
20
50
60
32 x 600
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2240
20
50
60
38 x 600
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2315
25
50
-
38 x 970
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2320
30
50
60
26 x 900
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2340
30
50
-
38 x 900
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2415
33
50
60
26 x 1150
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2420
36
50
-
26 x 1200
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2425
38
50
-
26 x 1050
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2430
40
50
60
32 x 1200
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2440
40
50
60
38 x 1200
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2520
58
50
-
26 x 1500
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2530
65
50
-
32 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2540
65
50
-
38 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2620
70
50
60
26 x 1800
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2640
75
50
-
38 x 1800
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2660 <*>
80
50
-
38 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2670 <*>
85
50
-
38 x 1800
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2840
100
50
-
38 x 2400
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2880 <*>
125
50
-
38 x 2400
G13
Стартерная
-
Предварительного подогрева
60081-IEC-3020
4
50
60
16 x 150
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-3030
6
50
60
16 x 225
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-3040
8
50
60
16 x 300
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4240
20
50
60
38 x 600
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4340
30
50
-
38 x 900
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4440
40
50
60
38 x 1200
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4540
65
50
-
38 x 1500
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4640
75
50
-
38 x 1800
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4660 <*>
80
50
-
38 x 1500
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4670 <*>
85
50
-
38 x 1800
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-4880
125
50
-
38 x 2400
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5230
20
50
60
32 x 600
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5240
20
50
60
38 x 600
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5340
30
50
60
38 x 900
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5430
40
50
60
32 x 1200
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5440
40
50
60
38 x 1200
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5540
65
50
-
38 x 1500
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5840
85
50
-
38 x 2400
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5960
60
-
60
38 x 1200
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5970
87
-
60
38 x 1800
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5980
112
-
60
38 x 2400
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-6030
6
25 000
7 x 220
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6040
8
25 000
7 x 320
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6050
11
25 000
7 x 420
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6060
13
25 000
7 x 520
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6520
14
>= 20 000
16 x 550
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6530
21
>= 20 000
16 x 850
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6620
24
>= 20 000
16 x 550
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6640
28
>= 20 000
16 x 1150
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6650
35
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6730
39
>= 20 000
16 x 850
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6750
49
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6840
54
>= 20 000
16 x 1150
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6850
80
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-7220
16
>= 20 000
26 x 600
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-7420
32
>= 20 000
26 x 1200
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-7520
50
>= 20 000
26 x 1500
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-8240
20
50
-
38 x 600
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-8440
40
50
-
38 x 1200
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-8540
65
50
-
38 x 1500
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-8640
39
-
60
38 x 1200
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-8740
57
-
60
38 x 1800
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-8840
75
-
60
38 x 2400
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-9420
32
>= 20 000
26 x 1200
Fa6
-
Бесстартерная
Без предварительного подогрева
60081-IEC-9520
50
>= 20 000
26 x 1500
Fa6
-
Бесстартерная
Без предварительного подогрева
<*> Предназначены в основном для замены.
7.3.2 Перечень листов с параметрами ламп по мощности
Номер листа
Номинальная мощность, Вт
Частота, Гц
Номинальные размеры, мм
Цоколь
Схема
Тип катода
сетевая переменного тока
ВЧ
60081-IEC-1020
4
50
60
16 x 150
G5
Стартерная
-
Предварительного подогрева
60081-IEC-3020
4
50
60
16 x 150
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-1030
6
50
60
16 x 225
G5
Стартерная
-
Предварительного подогрева
60081-IEC-3030
6
50
60
16 x 225
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-6030
6
25 000
7 x 220
W4.3
-
Бесстартерная
Предварительного подогрева, высокоомный
60081-IEC-1040
8
50
60
16 x 300
G5
Стартерная
-
Предварительного подогрева
60081-IEC-3040
8
50
60
16 x 300
G5
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-6040
8
25 000
7 x 320
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6050
11
25 000
7 x 420
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-1060
13
50
60
16 x 525
G5
Стартерная
-
Предварительного подогрева
60081-IEC-6060
13
25 000
7 x 520
W4.3
-
Бесстартерная
Предварительного подогрева
60081-IEC-6520
14
>= 20 000
16 x 550
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-2120
15
50
60
26 x 450
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2215 <*>
15
50
60
26 x 550
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-7220
16
>= 20 000
26 x 600
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-2220
18
50
-
26 x 600
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2230
20
50
60
32 x 600
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2240
20
50
60
38 x 600
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4240
20
50
60
38 x 600
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5230
20
50
60
32 x 600
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5240
20
50
60
38 x 600
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-8240
20
50
-
38 x 600
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-6530
21
>= 20 000
16 x 850
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-6620
24
>= 20 000
16 x 550
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-2315
25
50
-
38 x 970
G13
Стартерная
-
Предварительного подогрева
60081-IEC-6640
28
>= 20 000
16 x 1150
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-2320
30
50
60
26 x 900
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2340
30
50
-
38 x 900
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4340
30
50
-
38 x 900
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5340
30
50
60
38 x 900
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-7420
32
>= 20 000
26 x 1200
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-9420
32
>= 20 000
26 x 1200
Fa6
-
Бесстартерная
Без предварительного подогрева
60081-IEC-2415
33
50
60
26 x 1150
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-6650
35
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-2420
36
50
-
26 x 1200
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2425
38
50
-
26 x 1050
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-6730
39
>= 20 000
16 x 850
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-8640
39
-
60
38 x 1200
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-2430
40
50
60
32 x 1200
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2440
40
50
60
38 x 1200
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4440
40
50
60
38 x 1200
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5430
40
50
60
32 x 1200
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5440
40
50
60
38 x 1200
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-8440
40
50
-
38 x 1200
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-6750
49
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-7520
50
>= 20 000
26 x 1500
G13
-
Бесстартерная
Предварительного подогрева
60081-IEC-9520
50
>= 20 000
26 x 1500
Fa6
-
Бесстартерная
Без предварительного подогрева
60081-IEC-6840
54
>= 20 000
16 x 1150
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-8740
57
-
60
38 x 1800
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-2520
58
50
-
26 x 1500
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-5960
60
-
60
38 x 1200
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-2530
65
50
-
32 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-2540
65
50
-
38 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4540
65
50
-
38 x 1500
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5540
65
50
-
38 x 1500
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-8540
65
50
-
38 x 1500
Fa6
Бесстартерная
-
Без предварительного подогрева
60081-IEC-2620
70
50
60
26 x 1800
G13
Стартерная
Бесстартерная
Предварительного подогрева
60081-IEC-2640
75
50
-
38 x 1800
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4640
75
50
-
38 x 1800
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-8840
75
-
60
38 x 2400
Fa8
Бесстартерная
-
Без предварительного подогрева
60081-IEC-2660 <*>
80
50
-
38 x 1500
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4660 <*>
80
50
-
38 x 1800
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-6850
80
>= 20 000
16 x 1450
G5
-
Бесстартерная
Предварительного подогрева
60081-IEC-2670 <*>
85
50
-
38 x 1800
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4670 <*>
85
50
-
38 x 1800
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
60081-IEC-5840
85
50
-
38 x 2400
G13
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-5970
87
-
60
38 x 1800
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-2840
100
50
-
38 x 2400
G13
Стартерная
-
Предварительного подогрева
60081-IEC-5980
112
-
60
38 x 2400
R17d
Бесстартерная
-
Предварительного подогрева, низкоомный
60081-IEC-2880 <*>
125
50
-
38 x 2400
G13
Стартерная
-
Предварительного подогрева
60081-IEC-4880
125
50
-
38 x 2400
G13
Бесстартерная
-
Предварительного подогрева, высокоомный
<*> Предназначены в основном для замены.
ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ДВУХЦОКОЛЬНЫЕ ЛИСТ СО СХЕМОЙ НАНЕСЕНИЯ РАЗМЕРОВ
Линейной формы
Настоящие рисунки предназначены только для демонстрации проверяемых размеров и должны быть применены совместно с соответствующими стандартными листами на лампы
Цоколь G5 (см. лист 7004-52 ГОСТ IEC 60061-1)
Цоколь G13 (см. лист 7004-51 ГОСТ IEC 60061-1)
Лампы с цоколями G5 и G13.
Значения размеров A, B и C вычисляют, основываясь на базовом значении, обозначенном через X.
A - между лицевыми сторонами цоколей;
Amax = X;
B - от лицевой стороны цоколя до конца противоположных штырьков;
Bmax = X + 7,1 мм;
Bmin = X + 4,7 мм (в некоторых странах Bmin = X + 4,6 мм);
C - полная длина лампы между концами штырьков;
Cmax = X + (2 x 7,1) = X + 14,2 мм;
Cmin - не задают.
Размеры, приведенные в листах, удовлетворяют вышеприведенной системе.
Примечания
1 При переводе подсчитанных значений в дюймы становится очевидным, что теряется соответствие между округленными преобразованными значениями.
2 В некоторых случаях размеры в национальных спецификациях несколько отличаются от приведенных в листах. Так как эти спецификации уже имеются, их изменение не предусматривают. Размеры в листах с параметрами рассматривают как объективные.
60081-IEC-01-1
ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ДВУХЦОКОЛЬНЫЕ ЛИСТ СО СХЕМОЙ НАНЕСЕНИЯ РАЗМЕРОВ
Линейной формы
Настоящие рисунки предназначены только для демонстрации проверяемых размеров и должны быть применены совместно с соответствующими стандартными листами на лампы
Цоколь Fa6 (см. лист 7004-55 ГОСТ IEC 60061-1)
Цоколь Fa8 (см. лист 7004-57 ГОСТ IEC 60061-1)
Цоколь R17d (см. лист 7004-56 ГОСТ IEC 60061-1)
Цоколь W4.3x8.5d (см. лист 7004-115 ГОСТ IEC 60061-1)
60081-IEC-02-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ <*>: FD-4-E-G5-16/150
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
4
Со стартером
Предварительного подогрева
G5
16 x 150
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
135,9
140,6
143,0
150,1
16,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110/120
103,5
30
60
110/120
103,5
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
4,5
29
24
34
0,170
0,205
60
4,5
29
24
34
0,170
0,205
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,110
80
60
100
60081-IEC-1020-4
--------------------------------
<*> Коды МСОЛ приведены в соответствии с [3].
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-4-E-G5-16/150
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,144
0,144
Не более
0,275
0,275
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
103,5
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
140
140
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
250
70
60081-IEC-1020-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: D-4-E-G5-16/150
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
4
48
150
160
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
3,6
24
0,15
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,090
Не более
0,180
Ток в любом вводе катодов, А
Не более
0,190
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,015
Не более
0,090
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,022
Предполагаемая сумма квадратов токов вводов
Y1
А
0,205
Максимальная сумма квадратов токов вводов
X2
А2
0,030
Y2
А
-0,050
Ток в любом вводе катодов
ILH
А
Не более
0,190
ILL
Не менее
0,120
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
80
Rtest2
90
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
1500
Не более
1800
30%
R30
Номинальное значение
510
60%
R60
240
60081-IEC-1020-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-4-E-G5-16/150
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,0
Pmin (Дж/с)
0,7
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
50
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,5
Pmax (Дж/с)
1,1
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
65
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
90
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
160
t > ts (-15 °C)
220
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
50 - 150
60081-IEC-1020-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-6-E-G5-16/225
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
4
Со стартером
Предварительного подогрева
G5
16 x 225
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
212,1
216,8
219,2
226,3
16,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110/120
103,5
30
60
110/120
103,5
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
6
42
36
48
0,160
0,205
60
6
42
36
48
0,160
0,205
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,110
80
60
100
60081-IEC-1030-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-6-E-G5-16/225
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,144
0,144
Не более
0,275
0,275
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
103,5
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
140
140
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
250
70
60081-IEC-1030-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-6-E-G5-16/225
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
6
72
150
240
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
5,4
36
0,15
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,090
Не более
0,180
Ток в любом вводе катодов, А
Не более
0,190
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,015
Не более
0,090
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,022
Предполагаемая сумма квадратов токов вводов
Y1
А
0,205
Максимальная сумма квадратов токов вводов
X2
А2
0,030
Y2
А
-0,050
Ток в любом вводе катодов
ILH
А
Не более
0,190
ILL
Не менее
0,120
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
80
Rtest2
90
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
2400
Не более
3000
30%
R30
Номинальное значение
820
60%
R60
360
60081-IEC-1030-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-6-E-G5-16/225
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,0
Pmin (Дж/с)
0,7
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
50
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,5
Pmax (Дж/с)
1,1
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
65
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
100
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
185
t > ts (-15 °C)
250
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
50 - 150
60081-IEC-1030-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-8-E-G5-16/300
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
8
Со стартером
Предварительного подогрева
G5
16 x 300
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
288,3
293,0
295,4
302,5
16,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110/120
103,5
30
60
110/120
103,5
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
7,1
56
48
64
0,145
0,205
60
7,2
57
48
64
0,145
0,205
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,110
80
60
100
60081-IEC-1040-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-8-E-G5-16/300
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,144
0,144
Не более
0,275
0,275
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
103,5
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
140
140
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
250
70
60081-IEC-1040-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-8-E-G5-16/300
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
8
100
150
333
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
7,5
50
0,15
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,090
Не более
0,180
Ток в любом вводе катодов, А
Не более
0,190
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,015
Не более
0,090
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,022
Предполагаемая сумма квадратов токов вводов
Y1
А
0,205
Максимальная сумма квадратов токов вводов
X2
А2
0,030
Y2
А
-0,050
Ток в любом вводе катодов
ILH
А
Не более
0,190
ILL
Не менее
0,120
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
80
Rtest2
90
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
3300
Не более
5100
30%
R30
Номинальное значение
1200
60%
R60
560
60081-IEC-1040-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-8-E-G5-16/300
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,0
Pmin (Дж/с)
0,7
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
50
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,5
Pmax (Дж/с)
1,1
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
65
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
100
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
200
t > ts (-15 °C)
280
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
50 - 150
60081-IEC-1040-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-13-E-G5-16/525
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
13
Со стартером
Предварительного подогрева
G5
16 x 525
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
516,9
521,6
524,0
531,1
16,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
220
198
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
13
95
85
105
0,165
0,225
60
13
95
<*>
<*>
0,165
0,225
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,110
80
60
100
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-1060-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-13-E-G5-16/525
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
13
220
0,165
1070
0,12
60
13
236
0,165
1200
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,146
0,146
Не более
0,297
0,297
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
198
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
140
140
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
128
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-1060-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-13-E-G5-16/525
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
13
170
150
567
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
12,8
85
0,15
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,090
Не более
0,180
Ток в любом вводе катодов, А
Не более
0,190
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,015
Не более
0,090
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,022
Предполагаемая сумма квадратов токов вводов
Y1
А
0,205
Максимальная сумма квадратов токов вводов
X2
А2
0,030
Y2
А
-0,050
Ток в любом вводе катодов
ILH
А
Не более
0,190
ILL
Не менее
0,120
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
80
Rtest2
90
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
6200
Не более
9100
30%
R30
Номинальное значение
2200
60%
R60
1000
60081-IEC-1060-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-13-E-G5-16/525
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,0
Pmin (Дж/с)
0,7
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
50
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,5
Pmax (Дж/с)
1,1
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
65
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
120
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
230
t > ts (-15 °C)
330
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
50 - 150
60081-IEC-1060-4
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-15-E-G13-26/450
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
15
Со стартером
Предварительного подогрева
G13
26 x 450
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
437,4
442,1
444,5
451,6
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110/120
103,5
30
60
110/120
103,5
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
15
55
46
64
0,310
0,440
60
15
55
46
64
0,305
0,550
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2120-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-15-E-G13-26/450
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
15
127
0,310
325
0,12
60
15
118
0,300
305
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,280
0,280
Не более
0,650
0,650
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
103,5
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
50
50
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
250
70
60081-IEC-2120-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-15-E-G13-26/450
Информация для расчета высокочастотного ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
15
90
310
145
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
13,5
45
0,310
Ток в любом вводе катодов, А
Не более
<*>
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с):
ik = (a/te + im2)0,5
a
0,130 <*>
im (А)
0,260 <*>
Наибольший ток предварительного подогрева, А
t <= 0,4
1,400 <*>
0,4 < t < 2,0
1,580 - 0,450t <*>
t >= 2,0
0,680 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
<*>
t > te
Не менее (действующее значение)
<*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Резистор взамен каждого катода, Ом
12,5 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
<*>
Ток через резистор, заменяющий лампу, А
Не менее
<*>
Резистор, заменяющий лампу, Ом
<*>
Резистор взамен каждого катода, Ом
<*>
Ток катода, А
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2120-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-15-E-G13-26/550
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
15
Со стартером
Предварительного подогрева
G13
26 x 550
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
549,0
553,7
556,1
563,2
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110
103,5
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
15
57
50
64
0,300
0,450
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2215-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-15-E-G13-26/550
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
15
127
0,300
327
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,270
-
Не более
0,630
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
50
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
70
60081-IEC-2215-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-15-E-G13-26/550
Информация для расчета высокочастотного ПРА
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
13
52
0,245
Ток в любом вводе катодов, А
Не более
0,650
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с):
ik = (a/te + im2)0,5
a
0,240 <*>
im (А)
0,315 <*>
Максимальный ток предварительного подогрева, А
t <= 0,4
1,800 <*>
0,4 < t < 2,0
2,100 - 0,300t <*>
t >= 2,0
0,900 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
270 <*>
t > te
Не менее (действующее значение)
280 <*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Резистор взамен каждого катода, Ом
12,5 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
<*>
Ток через резистор, заменяющий лампу, А
Не менее
<*>
Резистор, заменяющий лампу, Ом
<*>
Резистор взамен каждого катода, Ом
<*>
Ток катода, А
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2215-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-18-E-G13-26/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
18
Со стартером
Предварительного подогрева
G13
26 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110
103,5
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
18
57
50
64
0,370
0,550
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,330
12,3
9,2
15,4
60081-IEC-2220-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-18-E-G13-26/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,333
-
Не более
0,800
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
50
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
70
60081-IEC-2220-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-18-E-G13-26/600
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
18
110
0,290
190
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
16
55
0,290
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы до уменьшения светового потока, А
0,260
Максимальный рабочий ток лампы IDmax, А
0,430
Максимальный ток в любом вводе катодов ILHmax, А
0,460
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев катода временным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (SoSmin):
A2
X1
0,200
для ID30 < ID <= IDtrans (см. примечание 2)
A
Y1
0,610
Нагрев электрода при заданных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,035
Минимальное напряжение на катоде, В
CVDmin
3,5
Заменяющие резисторы разрядной лампы, Ом
RL10min
1300
RL10max
2700
ID30
0,100
Минимальная сумма квадратов токов выводов, А2
SoS30
X1 - 0,3Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
620
ID60
0,200
Минимальная сумма квадратов токов выводов, А2
SoS60
X1 - 0,3Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
270
60081-IEC-2220-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-18-E-G13-26/600
Максимальное напряжение на катоде, В
CVmax
4,6
Катодозаменяющие резисторы для квалификации всех ПРА для уменьшения светового потока
Заменяющий резистор каждого катода для проверки требований к уменьшению светового потока, Ом
Rtest1
12,0
Rtest2
13,0
Rtest3
11,0
Примечания
1 Настоящая информация приведена только для нормативной квалификации ПРА. Информацию по работе с уменьшением светового потока с физическими системами лампа-ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (SoStgt): .
Информация для расчета ВЧ ПРА
Требования зажигания с катодами предварительного подогрева для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода: Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,9
Pmin (Дж/с)
1,0
Напряжение на каждом катоде для E(t) < Emin, В
Не более
(действующее значение)
11
Заменяющий резистор для каждого катода для проверки соответствия требований к минимальному подогреву катода, Ом
7,5
Максимальная энергия предварительного подогрева катода: Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
2,9
Pmax (Дж/с)
1,7
Заменяющий резистор для каждого катода для проверки требований к максимальному подогреву катода, Ом
10,3
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
200
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
350
t > ts (-15 °C)
Не менее (действующее значение)
400
Диапазон заменяющего резистора для каждого катода для проверки требований к напряжению холостого хода, Ом
7,5 - 22,5
60081-IEC-2220-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-20-E-G13-32/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Со стартером
Предварительного подогрева
G13
32 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
34,1
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110
95
30
60
110
95
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
19
58
52
64
0,360
0,550
60
19
58
52
64
0,360
0,550
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2230-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-20-E-G13-32/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
20
118
0,380
240
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,333
0,333
Не более
0,800
0,800
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
95
95
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
50
50
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
70
60081-IEC-2230-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-20-E-G13-38/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Со стартером
Предварительного подогрева
G13
38 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
110
103,5
30
60
110
103,5
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
19,3
57
50
64
0,370
0,550
60
20,5
57
50
64
0,380
0,550
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-20-E-G13-38/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
20
118
0,380
240
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,333
0,333
Не более
0,800
0,800
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
103,5
103,5
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
50
50
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
68
68
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
250
70
60081-IEC-2240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-25-E-G13-38/970
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
25
Со стартером
Предварительного подогрева
G13
38 x 970
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
970,0
974,7
977,1
984,2
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
24,5
94
84
104
0,290
0,450
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2315-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-25-E-G13-38/970
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
25
220
0,290
605
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,261
-
Не более
0,609
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
50
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2315-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-30-E-G13-26/900
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
30
Со стартером
Предварительного подогрева
G13
26 x 900
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
894,6
899,3
901,7
908,8
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
220
198
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
30
96
86
106
0,365
0,550
60
30,5
99
89
109
0,355
0,530
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,375
10,9
8,2
13,6
60081-IEC-2320-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-30-E-G13-26/900
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
30
220
0,360
480
0,10
60
30
236
0,355
548
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,328
0,328
Не более
0,766
0,766
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
198
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
50
50
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
128
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2320-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-30-E-G13-26/900
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
30
190
260
365
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
24
95
0,260
Ток в любом вводе катодов, А
Не более
0,630
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,240 <*>
im (А)
0,310 <*>
Максимальный ток предварительного подогрева, А
t <= 0,4
1,600 <*>
0,4 <t < 2,0
1,810 - 0,525t <*>
t >= 2,0
0,760 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
<*>
t > te
Не менее (действующее значение)
<*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Заменяющий резистор для каждого катода, Ом
12,5 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
<*>
Ток через резистор, заменяющий лампу, А
Не менее
<*>
Резистор, заменяющий лампу, Ом
<*>
Заменяющий резистор для каждого катода, Ом
<*>
Ток катода, А
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2320-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-30-E-G13-38/900
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
30
Со стартером
Предварительного подогрева
G13
38 x 900
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
894,6
899,3
901,7
908,8
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
29,5
81
71
91
0,405
0,620
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2340-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-30-E-G13-38/900
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
30
220
0,405
460
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,365
-
Не более
0,850
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
40
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2340-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-33-E-G13-26/1150
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
33
Со стартером
Предварительного подогрева
G13
26 x 1150
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1149,0
1153,7
1156,1
1163,2
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
33
103
93
113
0,380
0,570
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2415-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-33-E-G13-26/1150
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
33
230
0,380
474
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,342
-
Не более
0,798
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
40
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
140
60081-IEC-2415-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-33-E-G13-26/1150
Информация для расчета высокочастотного ПРА
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
30
103
0,304
Ток в любом вводе катодов, А
Не более
0,750
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,340 <*>
im (А)
0,300 <*>
Максимальный ток предварительного подогрева, А
t <= 0,4
1,900 <*>
0,4 < t < 2,0
2,150 - 0,630t <*>
t >= 2,0
0,900 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
290 <*>
t > te
Не менее (действующее значение)
330 <*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
410 <*>
t > te
Не менее (пиковое значение)
465 <*>
Резистор взамен каждого катода, Ом
10 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
800
Ток через резистор, заменяющий лампу, А
Не менее
0,200
Резистор, заменяющий лампу, Ом
1000
Резистор взамен каждого катода, Ом
2
Ток катода, А
Не более
2,200
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2415-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-36-E-G13-26/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
36
Со стартером
Предварительного подогрева
G13
26 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
36
103
93
113
0,430
0,650
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,375
10,9
8,2
13,6
60081-IEC-2420-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-36-E-G13-26/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,387
-
Не более
0,904
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
40
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
140
60081-IEC-2420-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-36-E-G13-26/1200
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
36
204
0,320
320
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
32
102
0,320
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы до уменьшения светового потока IDtrans, А
0,300
Максимальный рабочий ток лампы IDmax, А
0,500
Максимальный ток в любом вводе катодов ILHmax, А
0,530
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев катода временным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (SoSmin):
A2
X1
0,250
для ID30 < ID <= IDtrans (см. примечание 2)
A
Y1
0,695
Нагрев электрода при заданных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,035
Минимальное напряжение на катоде, В
CVDmin
3,5
Заменяющие резисторы разрядной лампы, Ом
RL10min
2700
RL10max
5100
ID30
0,100
Минимальная сумма квадратов токов выводов, А2
SoS30
X1 - 0,3Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
1000
ID60
0,200
Минимальная сумма квадратов токов выводов, А2
SoS60
X1 - 0,3Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
420
60081-IEC-2420-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-36-E-G13-26/1200
Максимальное напряжение на катоде, В
CVmax
4,8
Катодозаменяющие резисторы для квалификации всех ПРА для уменьшения светового потока
Заменяющий резистор каждого катода для проверки соответствия требованиям к уменьшению светового потока, Ом
Rtest1
11,0
Rtest2
12,0
Rtest3
10,0
Примечания
1 Настоящая информация приведена только для нормативной квалификации ПРА. Информацию по работе с уменьшением светового потока с физическими системами лампа-ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (SoStgt): .
Информация для расчета ВЧ ПРА
Требования зажигания с катодами предварительного подогрева для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода: Emin = Qmin + Pmints, Дж
Qmin (Дж)
2,2
Pmin (Дж/с)
1,0
Напряжение на каждом катоде для E(t) < Emin, В
Не более
(действующее значение)
11
Заменяющий резистор для каждого катода для проверки соответствия требованиям к минимальному подогреву катода, Ом
6,4
Максимальная энергия предварительного подогрева катода: Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
3,8
Pmax (Дж/с)
1,75
Заменяющий резистор для каждого катода для проверки соответствия требованиям к максимальному подогреву катода, Ом
8,3
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
220
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
370
t > ts (-15 °C)
Не менее (действующее значение)
430
Диапазон заменяющего резистора для каждого катода для проверки соответствия требованиям к напряжению холостого хода, Ом
6,4 - 19,2
60081-IEC-2420-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-38-E-G13-26/1050
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
38
Со стартером
Предварительного подогрева
G13
26 x 1050
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1047,0
1051,7
1054,1
1061,2
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
38
104
94
114
0,430
0,650
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2425-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-38-E-G13-26/1050
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,387
-
Не более
0,904
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
40
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
140
60081-IEC-2425-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-38-E-G13-26/1050
Информация для расчета высокочастотного ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
38
210
310
340
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
32
105
0,310
Ток в любом вводе катодов, А
Не более
0,750
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,340 <*>
im (А)
0,350 <*>
Максимальный ток предварительного подогрева, А
t <= 0,4
1,900 <*>
0,4 < t < 2,0
2,150 - 0,630t <*>
t >= 2,0
0,900 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
240 <*>
t > te
Не менее (действующее значение)
230 <*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
340 <*>
t > te
Не менее (пиковое значение)
325 <*>
Резистор взамен каждого катода, Ом
10 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
800
Ток через резистор, заменяющий лампу, А
Не менее
0,200
Резистор, заменяющий лампу, Ом
1000
Резистор взамен каждого катода, Ом
2
Ток катода, А
Не более
2,200
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2425-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-40-E-G13-32/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Со стартером
Предварительного подогрева
G13
32 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
34,1
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
180
30
60
220
180
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
39
106
99
113
0,420
0,650
60
39,5
105
98
112
0,425
0,650
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2430-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-40-E-G13-32/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
40
236
0,430
439
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,387
0,387
Не более
0,904
0,904
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
180
180
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
40
40
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
128
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
900
130
60081-IEC-2430-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-40-E-G13-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Со стартером
Предварительного подогрева
G13
38 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
220
198
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
39,5
103
93
113
0,430
0,650
60
40
102
92
112
0,435
0,650
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-40-E-G13-38/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
40
236
0,430
439
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,387
0,387
Не более
0,904
0,904
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
198
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
40
40
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
128
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-58-E-G13-26/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
58
Со стартером
Предварительного подогрева
G13
26 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
58
110
100
120
0,670
1,000
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,520
7,3
5,5
9,1
60081-IEC-2520-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-58-E-G13-26/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,603
-
Не более
1,410
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
132
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
900
140
60081-IEC-2520-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-58-E-G13-26/1500
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
58
222
0,455
245
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
50
111
0,455
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы до уменьшения светового потока IDtrans, А
0,420
Максимальный рабочий ток лампы IDmax, А
0,680
Максимальный ток в любом вводе катодов ILHmax, А
0,730
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев катода временным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (SoSmin):
A2
X1
0,490
для ID30 < ID <= IDtrans (см. примечание 2)
A
Y1
0,960
Нагрев электрода при заданных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,050
Минимальное напряжение на катоде, В
CVDmin
3,3
Заменяющие резисторы разрядной лампы, Ом
RL10min
2200
RL10max
4200
ID30
0,155
Минимальная сумма квадратов токов выводов, А2
SoS30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
820
ID60
0,310
Минимальная сумма квадратов токов выводов, А2
SoS60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
360
60081-IEC-2520-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 4
МСОЛ: FD-58-E-G13-26/1500
Максимальное напряжение на катоде, В
CVmax
4,5
Катодозаменяющие резисторы для квалификации всех ПРА для уменьшения светового потока
Заменяющий резистор каждого катода для проверки требований к уменьшению светового потока, Ом
Rtest1
7,3
Rtest2
8,0
Rtest3
6,5
Примечания
1 Настоящая информация приведена только для нормативной квалификации ПРА. Информацию по работе с уменьшением светового потока с физическими системами лампа-ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (SoStgt): .
Информация для расчета ВЧ ПРА
Требования зажигания с катодами предварительного подогрева для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода: Emin = Qmin + Pmints, Дж
Qmin (Дж)
3,2
Pmin (Дж/с)
1,1
Напряжение на каждом катоде для E(t) < Emin, В
Не более
(действующее значение)
11
Заменяющий резистор для каждого катода для проверки соответствия требованиям к минимальному подогреву катода, Ом
4,5
Максимальная энергия предварительного подогрева катода: Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
5,3
Pmax (Дж/с)
1,8
Заменяющий резистор для каждого катода для проверки соответствия требованиям к максимальному подогреву катода, Ом
5,5
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
230
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
470
t > ts (-15 °C)
Не менее (действующее значение)
600
Диапазон заменяющего резистора для каждого катода для проверки требований к напряжению холостого хода, Ом
4,5 - 13,5
60081-IEC-2520-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-65-E-G13-32/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
65
Со стартером
Предварительного подогрева
G13
32 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
34,1
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
62
110
100
120
0,670
1,000
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2530-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-65-E-G13-32/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,603
-
Не более
1,410
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
132
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
900
140
60081-IEC-2530-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-65-E-G13-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
65
Со стартером
Предварительного подогрева
G13
38 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
220
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
64
110
100
120
0,670
1,000
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-65-E-G13-38/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,603
-
Не более
1,410
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
132
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-70-E-G13-26/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
70
Со стартером
Предварительного подогрева
G13
26 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1763,8
1768,5
1770,9
1778,0
28,0
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
216
30
60
240
216
30
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
69,5
128
118
138
0,700
1,000
60
69,5
128
118
138
0,700
1,000
Координаты цветности - в соответствии с D.3 (приложение D).
60081-IEC-2620-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-70-E-G13-26/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
70
240
0,700
240
0,10
60
70
240
0,700
240
0,10
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,590
0,590
Не более
1,470
1,470
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
216
216
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
400
Резистор взамен двух последовательно соединенных катодов, Ом
25
25
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
160
160
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
900
170
60081-IEC-2620-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FD-70-E-G13-26/1800
Информация для расчета ВЧ ПРА
Характеристики измерения ВЧ ПРА
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
70
258
470
275
Типичные параметры лампы
Частота, кГц
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
>= 20
60
129
0,470
Ток в любом вводе катодов, А
Не более
1,160
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,800 <*>
im (А)
0,400 <*>
Максимальный ток предварительного подогрева, А
t <= 0,4
3,100 <*>
0,4 < t < 2,0
3,500 - 1,030t <*>
t >= 2,0
1,450 <*>
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
410 <*>
t > te
Не менее (действующее значение)
465 <*>
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
580 <*>
t > te
Не менее (пиковое значение)
660 <*>
Резистор взамен каждого катода, Ом
8 <*>
Предварительный подогрев контролируется напряжением
<*>
Без предварительного подогрева
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
<*>
Ток через резистор, заменяющий лампу, А
Не менее
<*>
Резистор, заменяющий лампу, Ом
<*>
Резистор взамен каждого катода, Ом
<*>
Ток катода, А
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-2620-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-75-E-G13-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
75
Со стартером
Предварительного подогрева
G13
38 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1763,8
1768,5
1770,9
1778,0
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
216
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
75
130
120
140
0,670
1,000
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2640-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-75-E-G13-38/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
75
235
0,670
240
0,10
60
-
-
-
-
-
Примечание - Используется эталонный балласт мощностью 65 Вт, работающий при напряжении 235 В.
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,570
-
Не более
1,470
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
216
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
160
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
170
60081-IEC-2640-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-80-E-G13-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
80
Со стартером
Предварительного подогрева
G13
38 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
198
30
60
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
76
99
89
109
0,870
1,300
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
60081-IEC-2660-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-80-E-G13-38/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
80
240
0,865
223
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,790
-
Не более
1,830
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
198
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
128
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
400
140
60081-IEC-2660-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-85-E-G13-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
85
Со стартером
Предварительного подогрева
G13
38 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1763,8
1768,5
1770,9
1778,0
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
216
30
60
-
-
-
Примечание - Используется индуктивный ПРА на 80 Вт/240 В.
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
84
120
110
130
0,800
1,300
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
60081-IEC-2670-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-85-E-G13-38/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
80
240
0,865
223
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,680
-
Не более
1,700
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
216
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
160
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
170
60081-IEC-2670-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-100-E-G13-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
100
Со стартером
Предварительного подогрева
G13
38 x 2400
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
2374,3
2379,0
2381,4
2388,5
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
220
30
60
-
-
-
Примечание - Индуктивный ПРА мощностью 80 Вт используется с конденсатором емкостью 6,8 мкФ последовательно.
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
102
125
110
140
0,960
1,300
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
60081-IEC-2840-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-100-E-G13-38/2400
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
100
350
0,940
308
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,810
-
Не более
2,000
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
216
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
160
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
900
170
60081-IEC-2840-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-125-E-G13-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
125
Со стартером
Предварительного подогрева
G13
38 x 2400
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
2374,3
2379,0
2381,4
2388,5
40,5
Характеристики зажигания
Частота, Гц
Расчетное значение напряжения ПРА, В
Испытательное напряжение (действующее значение), В
Время зажигания, с
50
240
220
30
60
-
-
-
Примечание - Индуктивный ПРА мощностью 80 Вт используют с конденсатором емкостью 6,8 мкФ последовательно.
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение тока предварительного подогрева, А
Расчетное значение
Не менее
Не более
50
123
149
134
164
0,940
1,300
60
-
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
60081-IEC-2880-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-125-E-G13-38/2400
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
125
350
0,940
308
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Ток предварительного подогрева, А
Не менее
0,800
-
Не более
1,970
-
Напряжение холостого хода на стартере, В
Не менее (действующее значение)
216
-
Напряжение холостого хода на лампе, В
Не более (пиковое значение)
400
-
Резистор взамен двух последовательно соединенных катодов, Ом
25
-
Напряжение на стартере при работающей лампе, В
Не более (действующее значение)
160
-
Информация для расчета стартера
Импульсное напряжение, В
Напряжение неповторного контактирования, В
Не менее
Не более
800
180
60081-IEC-2880-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-4-L/P/H-G5-16/150
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
4
Бесстартерная
Предварительного подогрева, высокоомный
G5
16 x 150
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
135,9
140,6
143,0
150,1
16,0
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
4/6/8
220
6
8,0
200
10
60
4/6/8
220
6
8,0
200
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
4,5
29
24
34
0,170
60
4,5
29
24
34
0,170
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение, В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
70
50
60081-IEC-3020-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-4-L/P/H-G5-16/150
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
6,5
Не более (действующее значение)
9,2
9,2
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
105
105
Не более (действующее значение)
145
145
Напряжение холостого хода на двух последовательно соединенных лампах, В
Не менее (действующее значение)
120
120
Не более (действующее значение)
165
165
Зажигающий конденсатор, мкФ
Не менее
<*>
0,008
Не более
<*>
0,060
Резистор взамен каждого катода, Ом
70
70
Напряжение на ВЗУ, В
Не менее (пиковое значение)
400
400
Ток в любом вводе катода, А
Не более
<*>
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-3020-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-6-L/P/H-G5-16/225
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
6
Бесстартерная
Предварительного подогрева, высокоомный
G5
16 x 225
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
212,1
216,8
219,2
226,3
16,0
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
4/6/8
220
6
8,0
200
10
60
4/6/8
220
6
8,0
200
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
6
42
36
48
0,160
60
6
42
36
48
0,160
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
70
50
60081-IEC-3030-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-6-L/P/H-G5-16/225
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
6,5
Не более (действующее значение)
9,2
9,2
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
105
105
Не более (действующее значение)
145
145
Напряжение холостого хода на двух последовательно соединенных лампах, В
Не менее (действующее значение)
130
130
Не более (действующее значение)
180
180
Зажигающий конденсатор, мкФ
Не менее
<*>
0,008
Не более
<*>
0,060
Резистор взамен каждого катода, Ом
70
70
Напряжение на ВЗУ, В
Не менее (пиковое значение)
400
400
Ток в любом вводе катода, А
Не более
<*>
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-3030-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-8-L/P/H-G5-16/300
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
8
Бесстартерная
Предварительного подогрева, высокоомный
G5
16 x 300
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
288,3
293,0
295,4
302,5
16,0
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
4/6/8
220
6
8,0
200
10
60
4/6/8
220
6
8,0
200
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
7,1
56
48
64
0,145
60
7,1
56
48
64
0,145
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
70
50
60081-IEC-3040-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-8-L/P/H-G5-16/300
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
6
127
0,160
700
0,12
60
6
118
0,160
650
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
6,5
Не более (действующее значение)
9,2
9,2
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
105
105
Не более (действующее значение)
145
145
Напряжение холостого хода на двух последовательно соединенных лампах, В
Не менее (действующее значение)
140
140
Не более (действующее значение)
190
190
Зажигающий конденсатор, мкФ
Не менее
<*>
0,008
Не более
<*>
0,060
Резистор взамен каждого катода, Ом
70
70
Напряжение на ВЗУ, В
Не менее (пиковое значение)
400
400
Ток в любом вводе катода, А
Не более
<*>
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-3040-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-20-L/P/H-G13-38/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
13
8,0
180
10
60
40
220
13
8,0
180
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
19,3
57
50
64
0,370
60
20,5
57
50
64
0,380
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
20
14
60081-IEC-4240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-20-L/P/H-G13-38/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
20
118
0,370
240
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
6,5
Не более (действующее значение)
10,0
10,0
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
180
180
Не более (пиковое значение)
345
345
Резистор взамен каждого катода, Ом
19
19
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,650
0,650
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-30-L/P/H-G13-38/900
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
30
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 900
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
894,6
899,3
901,7
908,8
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
30
220
13
8,0
205
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
29,5
81
71
91
0,405
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
20
14
60081-IEC-4340-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-30-L/P/H-G13-38/900
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
30
220
0,405
460
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
10,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
-
Не более (пиковое значение)
420
-
Резистор взамен каждого катода, Ом
19
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
0,750
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4340-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-40-L/P/H-G13-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
13
8,0
205
10
60
40
220
13
8,0
205
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
39,5
103
93
113
0,430
60
40
102
92
112
0,435
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
20
14
60081-IEC-4440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-40-L/P/H-G13-38/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
40
236
0,430
439
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
6,5
Не более (действующее значение)
10,0
10,0
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
205
Не более (пиковое значение)
420
420
Резистор взамен каждого катода, Ом
19
19
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,750
0,750
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-65-L/P/H-G13-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
65
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
65
220
13
8,0
220
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
64
110
100
120
0,670
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
11
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-65-L/P/H-G13-38/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
11,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
220
-
Не более (пиковое значение)
475
-
Резистор взамен каждого катода, Ом
11
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,100
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-75-L/P/H-G13-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
75
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1763,8
1768,5
1770,9
1778,0
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
75
240
13
8,0
250
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
75
130
120
140
0,670
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
12
9
60081-IEC-4640-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-75-L/P/H-G13-38/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
75
235
0,670
240
0,10
60
-
-
-
-
-
Примечание - Используется эталонный балласт мощностью 65 Вт, работающий при напряжении 235 В.
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
11,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
220
-
Не более (пиковое значение)
500
-
Резистор взамен каждого катода, Ом
11
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,100
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4640-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-80-L/P/H-G13-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
80
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
80
240
13
8,0
220
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
76
99
89
109
0,870
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
12
9
60081-IEC-4660-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-80-L/P/H-G13-38/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
80
240
0,865
223
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
11,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
220
-
Не более (пиковое значение)
475
-
Резистор взамен каждого катода, Ом
11
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,600
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4660-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-85-L/P/H-G13-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
85
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1763,8
1768,5
1770,9
1778,0
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
85
240
13
8,0
250
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
84
120
110
130
0,800
60
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
12
9
60081-IEC-4670-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-85-L/P/H-G13-38/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
80
240
0,865
223
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
11,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
250
-
Не более (пиковое значение)
500
-
Резистор взамен каждого катода, Ом
11
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,300
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4670-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-125-L/P/H-G13-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
125
Бесстартерная
Предварительного подогрева, высокоомный
G13
38 x 2400
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
2374,3
2379,0
2381,4
2388,5
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
125
240
13
8,0
315
10
60
-
-
-
-
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
123
149
134
164
0,940
60
-
-
-
-
-
Координаты цветности - в соответствии с D.3 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Высокоомный
8,0
12
9
60081-IEC-4880-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-125-L/P/H-G13-38/2400
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
125
350
0,940
300
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
6,5
-
Не более (действующее значение)
11,0
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
315
-
Не более (пиковое значение)
<*>
-
Резистор взамен каждого катода, Ом
11
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,600
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-4880-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-20-L/P/L-G13-32/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Бесстартерная
Предварительного подогрева, низкоомный
G13
32 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
34,1
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
16
3,05
180
10
60
40
220
16
3,05
180
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
19
58
52
64
0,360
B.1
60
19
58
52
64
0,360
B.2
60
<*>
<*>
<*>
<*>
<*>
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5230-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-20-L/P/L-G13-32/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
20
118
0,380
240
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
3,05
Не более (действующее значение)
5,5
5,5
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
180
180
Не более (пиковое значение)
345
345
Резистор взамен каждого катода, Ом
9
9
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,650
0,650
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5230-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-20-L/P/L-G13-38/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Бесстартерная
Предварительного подогрева, низкоомный
G13
38 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
13
3,05
180
10
60
40
220
13
3,05
180
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
19,3
57
50
64
0,370
B.1
60
20,0
56
49
63
0,380
B.2
60
<*>
<*>
<*>
<*>
<*>
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-20-L/P/L-G13-38/600
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
20
118
0,380
240
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
3,05
Не более (действующее значение)
5,5
5,5
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
180
180
Не более (пиковое значение)
345
345
Резистор взамен каждого катода, Ом
9
9
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,650
0,650
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-30-L/P/L-G13-38/900
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
30
Бесстартерная
Предварительного подогрева, низкоомный
G13
38 x 900
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
894,6
899,3
901,7
908,8
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
30
220
13
3,05
205
10
60
30
220
13
3,05
205
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
29,5
81
71
91
0,405
B.1
60
31,5
78
70
86
0,435
B.2
60
32,5 <*>
77
69
85
0,430
<*> Включает около 2 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
60081-IEC-5340-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-30-L/P/L-G13-38/900
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
30
220
0,405
460
0,10
60
30
180
0,430
335
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
3,05
Не более (действующее значение)
5,5
5,5
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
205
Не более (пиковое значение)
420
420
Резистор взамен каждого катода, Ом
9
9
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,750
0,750
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5340-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-40-L/P/L-G13-32/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Бесстартерная
Предварительного подогрева, низкоомный
G13
32 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
34,1
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
16
3,05
205
10
60
40
220
16
3,05
205
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
39,0
106
96
116
0,420
B.1
60
39,5
105
98
112
0,425
B.2
60
40,5 <*>
104
97
111
0,420
<*> Включает около 2 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
60081-IEC-5430-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-40-L/P/L-G13-32/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
40
236
0,430
439
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
3,05
Не более (действующее значение)
5,5
5,5
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
205
Не более (пиковое значение)
420
420
Резистор взамен каждого катода, Ом
9
9
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,750
0,750
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5430-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-40-L/P/L-G13-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Бесстартерная
Предварительного подогрева, низкоомный
G13
38 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
40
220
13
3,05
205
10
60
40
220
13
3,05
205
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
39,0
103
93
113
0,430
B.1
60
40,0
102
92
112
0,435
B.2
60
41,0 <*>
101
91
111
0,430
<*> Включает около 2 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
60081-IEC-5440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-40-L/P/L-G13-38/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
40
236
0,430
439
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
3,05
Не более (действующее значение)
5,5
5,5
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
205
Не более (пиковое значение)
420
420
Резистор взамен каждого катода, Ом
9 <*>
9 <*>
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
<*>
Ток в любом вводе катода, А
Не более
0,750
0,750
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-65-L/P/L-G13-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
65
Бесстартерная
Предварительного подогрева, низкоомный
G13
38 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
65
220
13
3,05
205
10
60
-
-
-
-
-
-
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
64
110
100
120
0,670
B.1
60
-
-
-
-
-
B.2
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
10
7
60081-IEC-5540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-65-L/P/L-G13-38/1500
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
-
Не более (действующее значение)
5,5
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
220
-
Не более (пиковое значение)
475
-
Резистор взамен каждого катода, Ом
6
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
1,100
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-85-L/P/L-G13-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
85
Бесстартерная
Предварительного подогрева, низкоомный
G13
38 x 2400
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
2374,3
2379,0
2381,4
2388,5
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
85
240
13
3,05
325
10
60
-
-
-
-
-
-
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
85
178
163
193
0,550
B.1
60
-
-
-
-
-
B.2
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
6
4
60081-IEC-5840-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-85-L/P/L-G13-38/2400
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
85
350
0,550
480
0,06
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
3,05
-
Не более (действующее значение)
5,5
-
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
<*>
-
Не более (пиковое значение)
<*>
-
Резистор взамен каждого катода, Ом
6
-
Напряжение на ВЗУ, В
Не менее (пиковое значение)
<*>
-
Ток в любом вводе катода, А
Не более
<*>
-
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5840-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-60-L/P/L-R17d-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
60
Бесстартерная
Предварительного подогрева, низкоомный
R17d
38 x 1200
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1161,2
1166,0
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное напряжение ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
-
-
-
-
60
60
<*>
13
3,05
205
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
-
-
-
-
-
B.1
60
<*>
<*>
<*>
<*>
<*>
B.2
60
63 <**>
78
70
86
0,800
Координаты цветности <*>
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
3,2
2,8
--------------------------------
<*> В стадии рассмотрения.
<**> Включает около 7 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
60081-IEC-5960-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-60-L/P/L-R17d-38/1200
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
60
230
0,800
244
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
-
<*>
Не более (действующее значение)
-
<*>
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
<*>
Не более (пиковое значение)
-
<*>
Резистор взамен каждого катода, Ом
-
<*>
Напряжение на ВЗУ, В
Не менее (пиковое значение)
-
<*>
Ток в любом вводе катода, А
Не более
-
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5960-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-87-L/P/L-R17d-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
87
Бесстартерная
Предварительного подогрева, низкоомный
R17d
38 x 1800
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1770,8
1775,6
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
-
-
-
-
60
87
<*>
13
3,05
275
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
-
-
-
-
-
B.1
60
<*>
<*>
<*>
<*>
<*>
B.2
60
87 <**>
117
105
129
0,780
Координаты цветности <*>
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
3,2
2,8
--------------------------------
<*> В стадии рассмотрения.
<**> Включает около 7 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
60081-IEC-5970-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-87-L/P/L-R17d-38/1800
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
87
300
0,800
315
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
-
<*>
Не более (действующее значение)
-
<*>
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
<*>
Не более (пиковое значение)
-
<*>
Резистор взамен каждого катода, Ом
-
<*>
Напряжение на ВЗУ, В
Не менее (пиковое значение)
-
<*>
Ток в любом вводе катода, А
Не более
-
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5970-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FD-112-L/P/L-R17d-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
112
Бесстартерная
Предварительного подогрева, низкоомный
R17d
38 x 2400
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
2380,4
2385,2
40,5
Характеристики зажигания
Частота, Гц
Номинальная мощность ПРА, Вт
Расчетное значение напряжения на ПРА, В
Расстояние от ВЗУ, мм
Напряжение на катоде (действующее значение), В
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
-
-
-
-
60
112
<*>
13
3,05
315
10
Электрические параметры
Метод испытания (приложение B)
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
B.1
50
-
-
-
-
-
B.1
60
<*>
<*>
<*>
<*>
<*>
B.2
60
113 <**>
153
138
168
0,790
Координаты цветности <*>
Характеристики катода
Катод
Испытательное напряжение (действующее значение), В
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Низкоомный
3,6
3,2
2,8
--------------------------------
<*> В стадии рассмотрения.
<**> Включает около 7 Вт для дополнительного подогрева катодов при 3,6 В на каждом катоде.
60081-IEC-5980-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FD-112-L/P/L-R17d-38/2400
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
112
400
0,800
415
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение предварительного подогрева катода, В
Не менее (действующее значение)
-
3,05
Не более (действующее значение)
-
5,0
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
315
Не более (пиковое значение)
-
<*>
Резистор взамен каждого катода, Ом
-
3,2
Напряжение на ВЗУ, В
Не менее (пиковое значение)
-
<*>
Ток в любом вводе катода, А
Не более
-
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-5980-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-6-L/P-W4.3x8.5d-7/220
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
6
ВЧ бесстартерная
Предварительного подогрева
W4.3x8.5d
7 x 220
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
217,3
219,3
7,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,120
1,5
290
0,1
Электрические параметры
Частота, кГц
Номинальная мощность, Вт
Напряжение на лампе (действующее значение), В
Номинальный ток лампы, А
Номинальное значение
Не менее
Не более
20 - 26
5,0
51
46
56
0,100
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Номинальное значение
Не менее
Не более
0,100
100
75
125
60081-IEC-6030-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-6-L/P-W4.3x8.5d-7/220
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
6
220
0,100
1690
Информация для расчета высокочастотного ПРА
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,080
Не более
0,135
Ток в любом вводе катодов, А
Не более
0,140
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,010
Не более
0,080
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,018
Предполагаемая сумма квадратов токов вводов
Y1
А
0,185
Максимальная сумма квадратов токов вводов
X2
А2
0,022
Y2
А
-0,047
ILLmax, ILHmax, А
0,105
0,140
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
100
Rtest2
115
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
4700
Не более
8200
30%
R30
Номинальное значение
1800
60%
R60
910
60081-IEC-6030-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-6-L/P-W4.3x8.5d-7/220
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,50
Pmin (Дж/с)
0,35
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
54
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,00
Pmax (Дж/с)
0,70
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
68
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
160
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
290
t > ts (-15 °C)
350
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
54 - 162
60081-IEC-6030-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-8-L/P-W4.3x8.5d-7/320
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
8
ВЧ бесстартерная
Предварительного подогрева
W4.3x8.5d
7 x 320
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
318,9
320,9
7,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,120
1,5
310
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
7,7
78
70
86
0,100
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,100
100
75
125
60081-IEC-6040-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-8-L/P-W4.3x8.5d-7/320
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
8
220
0,100
1410
Информация для расчета высокочастотного ПРА
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,080
Не более
0,135
Ток в любом вводе катодов, А
Не более
0,140
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,010
Не более
0,080
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,018
Предполагаемая сумма квадратов токов вводов
Y1
А
0,185
Максимальная сумма квадратов токов вводов
X2
А2
0,022
Y2
А
-0,047
ILLmax, ILHmax, А
0,105
0,140
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
100
Rtest2
115
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
7500
Не более
15000
30%
R30
Номинальное значение
3000
60%
R60
1200
60081-IEC-6040-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-8-L/P-W4.3x8.5d-7/320
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,50
Pmin (Дж/с)
0,35
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
54
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,00
Pmax (Дж/с)
0,70
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
68
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
170
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
310
t > ts (-15 °C)
390
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
54 - 162
60081-IEC-6040-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-11-L/P-W4.3x8.5d-7/420
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
11
ВЧ бесстартерная
Предварительного подогрева
W4.3x8.5d
7 x 420
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
420,5
422,5
7,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,120
1,5
330
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
10,6
107
97
117
0,100
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,100
100
75
125
60081-IEC-6050-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-11-L/P-W4.3x8.5d-7/420
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
11
277
0,100
1670
Информация для расчета высокочастотного ПРА
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,080
Не более
0,135
Ток в любом вводе катодов, А
Не более
0,140
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,010
Не более
0,080
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,018
Предполагаемая сумма квадратов токов вводов
Y1
А
0,185
Максимальная сумма квадратов токов вводов
X2
А2
0,022
Y2
А
-0,047
ILLmax, ILHmax, А
0,105
0,140
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
100
Rtest2
115
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
10000
Не более
18000
30%
R30
Номинальное значение
3900
60%
R60
1500
60081-IEC-6050-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-11-L/P-W4.3x8.5d-7/420
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,50
Pmin (Дж/с)
0,35
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
54
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,00
Pmax (Дж/с)
0,70
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
68
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
180
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
330
t > ts (-15 °C)
430
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
54 - 162
60081-IEC-6050-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-13-L/P-W4.3x8.5d-7/520
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
13
ВЧ бесстартерная
Предварительного подогрева
W4.3x8.5d
7 x 520
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
522,1
524,1
7,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,120
1,5
380
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
13,2
133
120
146
0,100
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,100
100
75
125
60081-IEC-6060-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-13-L/P-W4.3x8.5d-7/520
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
13
310
0,100
1740
Информация для расчета высокочастотного ПРА
Частота, кГц
>= 20
Работа в нормальном режиме
Рабочий ток лампы ID, А
Не менее
0,080
Не более
0,135
Ток в любом вводе катодов, А
Не более
0,140
Работа в режиме диммирования
Рабочий ток лампы ID, А
Не менее
0,010
Не более
0,080
Минимальная сумма квадратов токов вводов
А2
X1
А2
0,018
Предполагаемая сумма квадратов токов вводов
Y1
А
0,185
Максимальная сумма квадратов токов вводов
X2
А2
0,022
Y2
А
-0,047
ILLmax, ILHmax, А
0,105
0,140
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению силы света, Ом
Rtest1
100
Rtest2
115
Заменяющий лампу резистор при n% испытательного тока, Ом
n =
10%
R10
Не менее
13000
Не более
24000
30%
R30
Номинальное значение
4700
60%
R60
2000
60081-IEC-6060-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-13-L/P-W4.3x8.5d-7/520
Требования зажигания с катодом предварительного подогрева
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,50
Pmin (Дж/с)
0,35
Напряжение на каждом катоде
для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
54
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,00
Pmax (Дж/с)
0,70
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
68
Напряжение холостого хода на лампе (с ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
210
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
380
t > ts (-15 °C)
470
Диапазон заменяющих резисторов для каждого катода для испытаний на соответствие требованиям к напряжению холостого хода, Ом
54 - 162
60081-IEC-6060-3
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-14-L/P-G5-16/550
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
14
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 550
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
549,0
553,7
556,1
563,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,210
2
230
1,0
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
14,0
86
76
96
0,165
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,160
40
30
50
60081-IEC-6520-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-14-L/P-G5-16/550
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
14
167
0,170
500
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы до уменьшения светового потока IDtrans, А
0,130
Максимальный рабочий ток лампы Imax, А
0,210
Максимальный ток в любом вводе катодов ILHmax, А
0,240
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,050
А
Y1
0,320
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,015
Минимальное напряжение на катоде, В
IDmin (А)
5,50
Заменяющие резисторы разрядной лампы, Ом
RL10min
4700
RL10max
9100
ID30
0,048
Минимальная сумма квадратов токов выводов, А2
ID30 (А)
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
2000
ID60
0,096
Минимальная сумма квадратов токов выводов, А2
ID60 (А)
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
910
Максимальное напряжение на катоде, В
CVmax
7,70
Катодозаменяющие резисторы для испытания требований регулирования
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
40,0
Rtest2
45,0
Rtest3
36,6
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с уменьшением светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6520-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-14-L/P-G5-16/550
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,9
Pmin (Дж/с)
0,8
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
30
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,8
Pmax (Дж/с)
1,5
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
40
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
130
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
230
t > ts (-15 °C)
275
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
30 - 90
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
13,7
82
0,170
60081-IEC-6520-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-21-L/P-G5-16/850
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
21
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 850
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
849,0
853,7
856,1
863,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,210
2
350
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
20,6
126
116
136
0,165
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,160
40
30
50
60081-IEC-6530-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-21-L/P-G5-16/850
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
21
246
0,170
725
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,130
Максимальный рабочий ток лампы IDmax, А
0,210
Максимальный ток в любом вводе катодов ILHmax, А
0,240
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,050
А
Y1
0,320
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,015
Минимальное напряжение на катоде, В
CVDmin
5,50
Заменяющие резисторы разрядной лампы, Ом
RL10min
7500
RL10max
13000
ID30
0,048
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
3000
ID60
0,096
Минимальная сумма квадратов токов выводов, А2
S0S60 (А)
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
1300
Максимальное напряжение на катоде, В
CVmax
7,70
Катодозаменяющие резисторы для испытания на соответствие требованиям регулирования
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
40,0
Rtest2
45,0
Rtest3
36,6
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с уменьшением светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6530-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-21-L/P-G5-16/850
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,9
Pmin (Дж/с)
0,8
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
30
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,8
Pmax (Дж/с)
1,5
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
40
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
200
Напряжение зажигания
t > ts (+10 °C)
Не более (действующее значение)
350
t > ts (-15 °C)
390
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
30 - 90
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
20,7
123
0,170
60081-IEC-6530-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-24-L/P-G5-16/550
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
24
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 550
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
549,0
553,7
556,1
563,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,440
2
250
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
22,5
77
69
85
0,295
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,350
12
9
15
60081-IEC-6620-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-24-L/P-G5-16/550
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
24
150
0,300
250
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы до уменьшения светового потока IDtrans, А
0,270
Максимальный рабочий ток лампы IDmax, А
0,440
Максимальный ток в любом вводе катодов ILHmax, А
0,475
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,210
А
Y1
0,643
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,015
Минимальное напряжение на катоде, В
CVDmin
3,35
Заменяющие резисторы разрядной лампы, Ом
RL10min
2200
RL10max
4200
ID30
0,048
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
820
ID60
0,096
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
360
Максимальное напряжение на катоде, В
CVmax
4,60
Катодозаменяющие резисторы для квалификации всех резисторов с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям уменьшения светового потока, Ом
Rtest1
12,0
Rtest2
13,5
Rtest3
11,0
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6620-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-24-L/P-G5-16/550
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,5
Pmin (Дж/с)
0,9
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
8,0
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
2,5
Pmax (Дж/с)
1,8
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
10,5
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
130
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
280
t > ts (-15 °C)
350
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
8 - 24
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
22,5
75
0,300
60081-IEC-6620-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-28-L/P-G5-16/1150
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
28
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 1150
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
Не более
1149,0
1153,7
1156,1
1163,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,210
2
375
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
27,9
166
149
183
0,170
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,160
40
30
50
60081-IEC-6640-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-28-L/P-G5-16/1150
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
28
329
0,170
950
Информация для расчета эталонного балласта
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,130
Максимальный рабочий ток лампы IDmax, А
0,210
Максимальный ток в любом вводе катодов ILHmax, А
0,240
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,050
А
Y1
0,320
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,015
Минимальное напряжение на катоде, В
CVDmin
5,50
Заменяющие резисторы разрядной лампы, Ом
RL10min
10000
RL10max
18000
ID30
0,048
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
4200
ID60
0,096
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
1800
Максимальное напряжение на катоде, В
CVmax
7,70
Катодозаменяющие резисторы для квалификации всех ПРА с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
40,0
Rtest2
45,0
Rtest3
36,6
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6640-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-28-L/P-G5-16/1150
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,9
Pmin (Дж/с)
0,8
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
30
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,8
Pmax (Дж/с)
1,5
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
40
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
240
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
425
t > ts (-15 °C)
530
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
30 - 90
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
27,8
167
0,170
60081-IEC-6640-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-35-L/P-G5-16/1450
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
35
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 1450
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1449,0
1453,7
1456,1
1463,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,210
2
450
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
35,5
205
185
225
0,175
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,160
40
30
50
60081-IEC-6650-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-35-L/P-G5-16/1450
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
35
413
0,170
1200
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,130
Максимальный рабочий ток лампы IDmax, А
0,210
Максимальный ток в любом вводе катодов ILHmax, А
0,240
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,050
А
Y1
0,320
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,015
Минимальное напряжение на катоде, В
CVDmin
5,50
Заменяющие резисторы разрядной лампы, Ом
RL10min
12000
RL10max
22000
ID30
0,048
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
5100
ID60
0,096
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
2200
Максимальное напряжение на катоде, В
CVmax
7,70
Катодозаменяющие резисторы для квалификации всех ПРА с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к уменьшению светового потока, Ом
Rtest1
40,0
Rtest2
45,0
Rtest3
36,6
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6650-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-35-L/P-G5-16/1450
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
0,9
Pmin (Дж/с)
0,8
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
30
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
1,8
Pmax (Дж/с)
1,5
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
40
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
275
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
530
t > ts (-15 °C)
700
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
30 - 90
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
34,7
209
0,170
60081-IEC-6650-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-39-L/P-G5-16/850
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
39
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 850
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
849,0
853,7
856,1
863,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,440
2
350
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
38,0
118
108
128
0,325
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,350
12
9
15
60081-IEC-6730-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-39-L/P-G5-16/850
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
39
224
0,340
330
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,270
Максимальный рабочий ток лампы IDmax, А
0,440
Максимальный ток в любом вводе катодов ILHmax, А
0,475
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,210
А
Y1
0,643
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,035
Минимальное напряжение на катоде, В
CVDmin
3,35
Заменяющие резисторы разрядной лампы, Ом
RL10min
3300
RL10max
6200
ID30
0,105
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
1300
ID60
0,210
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
560
Максимальное напряжение на катоде, В
CVmax
4,60
Катодозаменяющие резисторы для квалификации всех ПРА с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям уменьшения светового потока, Ом
Rtest1
12,0
Rtest2
13,5
Rtest3
11,0
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6730-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-39-L/P-G5-16/850
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,5
Pmin (Дж/с)
0,9
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
8,0
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
2,5
Pmax (Дж/с)
1,8
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
10,5
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
175
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
350
t > ts (-15 °C)
390
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
8 - 24
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
38,0
112
0,340
60081-IEC-6730-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-49-L/P-G5-16/1450
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
49
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 1450
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1449,0
1453,7
1456,1
1463,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,330
2
450
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
49,2
195
175
215
0,255
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,260
16,5
12,4
20,6
60081-IEC-6750-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-49-L/P-G5-16/1450
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
49
390
0,255
765
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,210
Максимальный рабочий ток лампы IDmax, А
0,340
Максимальный ток в любом вводе катодов ILHmax, А
0,370
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,120
А
Y1
0,466
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,025
Минимальное напряжение на катоде, В
CVDmin
3,85
Заменяющие резисторы разрядной лампы, Ом
RL10min
7500
RL10max
15000
ID30
0,078
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
3300
ID60
0,156
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
1300
Максимальное напряжение на катоде, В
CVmax
5,40
Катодозаменяющие резисторы для квалификации всех ПРА с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
16,5
Rtest2
19,6
Rtest3
16,1
Примечания
1 Эта информация представлена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6730-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-49-L/P-G5-16/1450
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
1,1
Pmin (Дж/с)
0,9
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
12,0
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
2,2
Pmax (Дж/с)
1,8
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
16,0
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
225
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
450
t > ts (-15 °C)
625
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
12 - 36
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
49,3
191
0,260
60081-IEC-6750-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-54-L/P-G5-16/1150
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
54
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 1150
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1149,0
1153,7
1156,1
1163,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,720
2
520
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
54,1
120
110
130
0,455
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,480
8
6
10
60081-IEC-6840-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-54-L/P-G5-16/1150
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
54
235
0,460
255
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, кГц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,380
Максимальный рабочий ток лампы IDmax, А
0,620
Максимальный ток в любом вводе катодов ILHmax, А
0,670
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,410
А
Y1
0,889
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,050
Минимальное напряжение на катоде, В
CVDmin
3,10
Заменяющие резисторы разрядной лампы, Ом
RL10min
3000
RL10max
5600
ID30
0,144
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
1100
ID60
0,288
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
470
Максимальное напряжение на катоде, В
CVmax
4,35
Катодозаменяющие резисторы для квалификации всех резисторов уменьшения светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
7,5
Rtest2
8,5
Rtest3
7,0
Примечания
1 Эта информация приведена только для нормативной квалификации ПРА. Информацию по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-6840-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-54-L/P-G5-16/1150
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
2,2
Pmin (Дж/с)
1,0
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
4,8
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
3,8
Pmax (Дж/с)
1,8
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
6,5
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
240
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
520
t > ts (-15 °C)
620
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
4,8 - 14,4
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
53,8
118
0,460
60081-IEC-6840-6
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-80-L/P-G5-16/1450
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
80
ВЧ бесстартерная
Предварительного подогрева
G5
16 x 1450
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1449,0
1453,7
1456,1
1463,2
17,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
6
0,765
2
580
0,1
Электрические параметры
Частота, Гц
Номинальная мощность, Вт
Напряжение на лампе (действующее значение), В
Номинальный ток лампы, А
Номинальное значение
Не менее
Не более
20 - 26
79,8
152
137
167
0,530
Максимальный световой поток будет при температуре окружающей среды от 34 °C до 38 °C.
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Номинальное значение
Не менее
Не более
0,525
7,0
5,25
8,75
60081-IEC-6850-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-80-L/P-G5-16/1450
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
80
290
0,550
260
Информация для расчета ВЧ ПРА
Работа в нормальном режиме и режиме диммирования
Частота, Гц
>= 20
Ток перехода от нормальной работы к регулированию IDtrans, А
0,420
Максимальный рабочий ток лампы IDmax, А
0,690
Максимальный ток в любом вводе катода ILHmax, А
0,740
Квалификация диммирующего ПРА с заменяющими резисторами (см. примечание 1)
Нагрев электрода с произвольным рабочим током лампы, измеренным на заменяющих резисторах
Параметры для минимальной суммы квадратов токов выводов в заменяющем резисторе (S0Smin):
для ID30 < ID <= Itrans (см. примечание 2)
А2
X1
0,500
А
Y1
0,980
Нагрев электрода при конкретных рабочих токах, измеренных на заменяющих резисторах
Рабочий ток, А
Параметры нагрева
IDmin
0,050
Минимальное напряжение на катоде, В
CVDmin
2,90
Заменяющие резисторы разрядной лампы, Ом
RL10min
3300
RL10max
6200
ID30
0,158
Минимальная сумма квадратов токов выводов, А2
S0S30
X1 - Y1ID30
Заменяющий резистор разрядной лампы, Ом
RL30
1200
ID60
0,315
Минимальная сумма квадратов токов выводов, А2
S0S60
X1 - Y1ID60
Заменяющий резистор разрядной лампы, Ом
RL60
470
Максимальное напряжение на катоде, В
CVmax
4,00
Катодозаменяющие резисторы для квалификации всех ПРА с уменьшением светового потока
Заменяющий резистор для каждого катода для испытания на соответствие требованиям регулирования светового потока, Ом
Rtest1
7,0
Rtest2
8,0
Rtest3
6,3
Примечания
1 Эта информация приведена только для нормативной квалификации ПРА. Информация по работе с регулированием светового потока с физическими системами лампа - ПРА см. в [4].
2 Предполагаемая сумма квадратов токов выводов (S0Stgt): .
60081-IEC-5850-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 3
МСОЛ: FDH-80-L/P-G5-16/1450
Информация для расчета ВЧ ПРА
Требования зажигания для предварительного подогрева катода
для времени зажигания 0,4 с < ts < 3,0 с
Минимальная энергия предварительного подогрева катода Emin = Qmin + Pmints, Дж
Qmin (Дж)
2,2
Pmin (Дж/с)
1,0
Напряжение на каждом катоде для E(t) < Emin, В
Не более (действующее значение)
11
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к минимальному предварительному подогреву катода, Ом
4,5
Максимальная энергия предварительного подогрева катода Emax = Qmax + Pmaxts, Дж
Qmax (Дж)
4,2
Pmax (Дж/с)
1,9
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к максимальному предварительному подогреву катода, Ом
6,0
Напряжение холостого хода на лампе (без ВЗУ), В
Напряжение не зажигания
t <= ts
Не более (действующее значение)
250
Напряжение зажигания
t > ts (+10 °C)
Не менее (действующее значение)
580
t > ts (-15 °C)
750
Заменяющий резистор для каждого катода для испытания на соответствие требованиям к напряжению холостого хода, Ом
4,5 - 13,5
Типичные характеристики лампы при температуре окружающей среды 35 °C
Мощность лампы, Вт
Напряжение на лампе, В
Ток лампы, А
80,0
145
0,555
60081-IEC-6850-7
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-16-L/P-G13-26/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
16
ВЧ бесстартерная
Предварительного подогрева
G13
26 x 600
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
589,8
594,5
596,9
604,0
28,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
19
0,510
2
200
0,1
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
16
64
58
70
0,255
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,37
10
7
12
60081-IEC-7220-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-16-L/P-G13-26/600
Характеристика эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
16
128
0,255
250
Информация для расчета ВЧ ПРА
Частота, Гц
>= 20
Ток в любом вводе катодов, А
Не более
0,450
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,200
im (А)
0,250
Максимальный ток предварительного подогрева, А
t <= 0,4
1,600
0,4 < t < 2,0
1,800 - 0,500 t
t >= 2,0
0,800
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
230
t > te
Не менее (действующее значение)
200
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Резистор взамен каждого катода, Ом
10
Предварительный подогрев контролируется напряжением
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-7220-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-32-L/P-G13-26/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
32
ВЧ бесстартерная
Предварительного подогрева
G13
26 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1199,4
1204,1
1206,5
1213,6
28,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
19
0,510
2
240
0,1
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
32
128
118
138
0,255
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,37
11
8
14
60081-IEC-7420-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-32-L/P-G13-26/1200
Характеристика эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
32
256
0,255
500
Информация для расчета ВЧ ПРА
Частота, Гц
>= 20
Ток в любом вводе катодов, А
Не более
0,450
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,200
im (А)
0,250
Максимальный ток предварительного подогрева, А
t <= 0,4
1,600
0,4 < t < 2,0
(1,800 - 0,500) t
t >= 2,0
0,800
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
280
t > te
Не менее (действующее значение)
240
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Резистор взамен каждого катода, Ом
10
Предварительный подогрев контролируется напряжением
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-7420-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 1
МСОЛ: FDH-50-L/P-G13-26/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
50
ВЧ бесстартерная
Предварительного подогрева
G13
26 x 1500
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1500,0
1504,7
1507,1
1514,2
28,0
Характеристики зажигания
Частота, кГц
Расстояние от ВЗУ, мм
Ток предварительного подогрева, А
Время предварительного подогрева, с
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
19
0,640
2
280
0,1
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
50
142
132
152
0,355
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики катода
Испытательный ток, А
Сопротивление каждого катода, Ом
Расчетное значение
Не менее
Не более
0,40
11
8
14
60081-IEC-7520-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
С. 2
МСОЛ: FDH-50-L/P-G13-26/1500
Характеристика эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
50
284
0,355
400
Информация для расчета ВЧ ПРА
Частота, Гц
>= 20
Ток в любом вводе катодов, А
Не более
0,600
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
Предварительный подогрев контролируется током
Минимальный ток предварительного подогрева ik (А) за время эмиссии te (с): ik = (a/te + im2)0,5
a
0,310
im (А)
0,320
Максимальный ток предварительного подогрева, А
t <= 0,4
2,200
0,4 < t < 2,0
(2,500 - 0,750) t
t >= 2,0
1,000
Напряжение холостого хода на лампе, В
t <= te
Не более (действующее значение)
320
t > te
Не менее (действующее значение)
280
Напряжение на ВЗУ, В
t <= te
Не более (пиковое значение)
<*>
t > te
Не менее (пиковое значение)
<*>
Резистор взамен каждого катода, Ом
7
Предварительный подогрев контролируется напряжением
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-7520-2
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-20-L/N-Fa6-38/600
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
20
Бесстартерная
Без предварительного подогрева
Fa6
38 x 600
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
606,5
611,0
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода, (действующее значение), В
Время зажигания, с
50
190
10
60
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
20
58
51
65
0,380
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
20
127
0,370
270
0,12
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
190
-
60081-IEC-8240-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-40-L/N-Fa6-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
40
Бесстартерная
Без предварительного подогрева
Fa6
38 x 1200
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1216,0
1220,5
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода, (действующее значение), В
Время зажигания, с
50
205
10
60
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
39,5
109
99
119
0,425
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
40
220
0,430
390
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
205
-
60081-IEC-8440-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-40-L/N-Fa6-38/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
65
Бесстартерная
Без предварительного подогрева
Fa6
38 x 1500
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1516,6
1521,1
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода, (действующее значение), В
Время зажигания, с
50
190
10
60
-
-
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
64
110
100
120
0,670
60
-
-
-
-
-
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
65
220
0,670
240
0,10
60
-
-
-
-
-
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
190
-
60081-IEC-8540-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-39-L/N-Fa8-38/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
39
Бесстартерная
Без предварительного подогрева
Fa8
38 x 1200
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1150,6
1153,7
1159,5
1168,4
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
60
385
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
-
-
-
-
-
60
39
100
90
110
0,425
Координаты цветности <*>
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
39
430
0,425
930
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
385
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-8640-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-57-L/N-Fa8-38/1800
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
57
Бесстартерная
Без предварительного подогрева
Fa8
38 x 1800
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
1760,2
1763,3
1769,1
1778,2
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
60
475
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
-
-
-
-
-
60
57
149
134
164
0,425
Координаты цветности <*>
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
57
525
0,425
1100
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
475
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-8740-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FD-75-L/N-Fa8-38/2400
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
75
Бесстартерная
Без предварительного подогрева
Fa8
38 x 2400
Размеры
В миллиметрах
A
B
C
D
Не более
Не менее
Не более
Не более
2369,8
2372,9
2378,7
2387,6
40,5
Характеристики зажигания
Частота, Гц
Напряжение холостого хода (действующее значение), В
Время зажигания, с
50
-
-
60
565
10
Электрические параметры
Частота, Гц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
50
-
-
-
-
-
60
75
197
177
217
0,425
Координаты цветности <*>
Характеристики эталонного балласта
Частота, Гц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Отношение напряжения к току, Ом
Коэффициент мощности
50
-
-
-
-
-
60
75
625
0,425
1280
0,075
Информация для расчета ПРА
Частота, Гц
50
60
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
-
565
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-8840-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FDH-32-L/N-Fa6-26/1200
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
32
ВЧ бесстартерная
Без предварительного подогрева
Fa6
26 x 1200
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1216,0
1220,5
28,0
Характеристики зажигания
Частота, Гц
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
800
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
32
102
92
112
0,320
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
32
204
0,320
318
Информация для расчета ВЧ ПРА
Частота, кГц
>= 20
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
800
Ток через резистор, заменяющий лампу, А
Не менее
0,200
Резистор взамен лампы, Ом
1000
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-9420-1
ЛАМПА ЛЮМИНЕСЦЕНТНАЯ ДВУХЦОКОЛЬНАЯ
ЛИСТ С ПАРАМЕТРАМИ
МСОЛ: FDH-50-L/N-Fa6-26/1500
Номинальная мощность, Вт
Схема
Катод
Цоколь
Номинальные размеры, мм
50
ВЧ бесстартерная
Без предварительного подогрева
Fa6
26 x 1500
Размеры
В миллиметрах
C
D
Не менее
Не более
Не более
1516,6
1521,1
28,0
Характеристики зажигания
Частота, Гц
Напряжение холостого хода (действующее значение), В
Время зажигания, с
20 - 26
800
0,1
Электрические параметры
Частота, кГц
Расчетное значение мощности, Вт
Напряжение на лампе (действующее значение), В
Расчетное значение тока лампы, А
Расчетное значение
Не менее
Не более
20 - 26
50
111
101
121
0,455
Координаты цветности - в соответствии с D.2 (приложение D).
Характеристики эталонного балласта
Частота, кГц
Номинальная мощность, Вт
Расчетное значение напряжения, В
Ток калибровки, А
Сопротивление, Ом
20 - 26
50
222
0,455
244
Информация для расчета ВЧ ПРА
Частота, кГц
>= 20
Напряжение холостого хода на лампе, В
Не менее (действующее значение)
800
Ток через резистор, заменяющий лампу, А
Не менее
0,250
Резистор взамен лампы, Ом
800
Рабочий ток лампы, А
Не менее
<*>
Не более
<*>
--------------------------------
<*> В стадии рассмотрения.
60081-IEC-9520-1
Приложение A
(обязательное)
МЕТОД ПРОВЕРКИ ХАРАКТЕРИСТИК ЗАЖИГАНИЯ
A.1 Общие положения
Испытания проводят при отсутствии сквозняков, температуре окружающей среды от 20 °C до 27 °C и относительной влажности не более 65%.
Вблизи лампы по возможности не должно быть металлических деталей и проводов, за исключением ВЗУ.
До испытания на зажигание лампы должны быть в нерабочем состоянии при температуре окружающей среды от 20 °C до 27 °C и относительной влажности не более 65% в течение не менее 24 ч.
A.2 Лампы с предварительным подогревом катодов для работы на сетевых частотах переменного тока со стартером
A.2.1 Схема испытания
Лампы испытывают с источником питания на частоте 50 или 60 Гц по схеме в соответствии с рисунком A.1.
Рисунок A.1 - Схема испытания
на зажигание ламп для работы со стартером
A.2.2 Пускорегулирующий аппарат
Используемый ПРА должен быть индуктивного типа, если не указано иное в листе, и удовлетворять требованиям ГОСТ Р МЭК 60921. Его расчетные характеристики должны удовлетворять указанным в листе. Если задается емкостная схема, то дополнительно используемый конденсатор должен удовлетворять требованиям [5].
Мощность контрольной лампы, работающей с ПРА при его расчетном напряжении, не должна отличаться от расчетного значения более чем на 4%. Контрольной является лампа, напряжение на которой не отличается более чем на 2% от расчетного значения при работе с эталонным балластом.
Ток предварительного подогрева, измеренный при 90% расчетного напряжения ПРА, должен составлять от 1,1 до 1,2 расчетного тока лампы. Для получения тока предварительного подогрева в этом диапазоне требуется специальный отбор из коммерческих ПРА или ПРА, рассчитанных и изготовленных для этой заданной цели. Для уменьшения тока предварительного подогрева до значений диапазона допускается применение дополнительного сопротивления, включаемого последовательно со стартером.
Примечание - В некоторых случаях в ПРА может содержаться автотрансформатор, повышающий (или понижающий) напряжение до соответствующего значения для зажигания и работы лампы. ПРА с понижающими трансформаторами, в частности, используют в странах, где преобладает система питания на 120 или 100 В.
A.2.3 Стартер
Тип используемого стартера тлеющего разряда должен удовлетворять требованиям ГОСТ IEC 60155 и должен быть согласован с изготовителем лампы или ответственным поставщиком.
A.2.4 Испытательное напряжение
Испытательное напряжение, приложенное к схеме, должно соответствовать указанному в листе.
A.3 Лампы с предварительным подогревом катодов для работы на сетевых частотах переменного тока без стартера (бесстартерные)
A.3.1 Схема испытания
Лампы испытывают с источником питания на частоте 50 или 60 Гц по схеме в соответствии с рисунком A.2.
Рисунок A.2 - Схема для испытания на зажигание ламп
с предварительным подогревом катодов
для работы в бесстартерных схемах
A.3.2 Пускорегулирующий аппарат
Используемый ПРА должен быть индуктивного типа, если не указано иное в листе, и удовлетворять требованиям ГОСТ Р МЭК 60921. Его расчетные характеристики должны удовлетворять указанным в листе.
Мощность контрольной лампы, работающей с ПРА при его расчетном напряжении, не должна отличаться от расчетного значения более чем на 4%. Контрольной является такая лампа, напряжение на которой не отличается более чем на 2% от расчетного значения при работе с эталонным балластом.
Примечания
1 В некоторых случаях в ПРА может содержаться автотрансформатор, повышающий (или понижающий) напряжение до соответствующего значения для зажигания и работы лампы. ПРА с понижающими трансформаторами, в частности, используют в странах, где преобладают системы питания на 100, 120, 200, 277 или 347 В.
2 Может потребоваться заземление схемы, как показано на рисунке A.2, чтобы обеспечить ее питание через изолирующий трансформатор.
A.3.3 Вспомогательное зажигающее устройство
ВЗУ, металлическую пластинку, заземляют совместно с одним из катодов лампы. Ее длина должна быть не менее длины испытуемой лампы, а ширина должна быть 25 мм для ламп диаметром 16 мм и 40 мм - для ламп диаметрами 26 и 38 мм. Расстояние между поверхностью лампы и ВЗУ должно соответствовать указанному в листе.
Необходимость применения внешнего ВЗУ и заземления определяет изготовитель или ответственный поставщик. Если ВЗУ для ламп не требуется, то металлическая пластинка должна быть удалена.
A.3.4 Испытательные напряжения
Напряжение цепи подогрева, приложенное к катодам, и напряжение холостого хода на лампе для испытания на зажигание должны быть такими, как указаны в листах.
Примечание - Напряжения, указанные для испытания на зажигание, выбирают прежде всего для воспроизведения результатов испытания, и нет необходимости приспосабливать их к конструкции ПРА.
Напряжения сетевой цепи и цепей подогрева должны быть приложены одновременно.
Напряжение, приложенное к цепям подогрева катодов, не должно увеличивать напряжение сетевой цепи. Две цепи должны быть присоединены к одной и той же фазе источника питания.
Два трансформатора для подогрева катодов могут быть заменены одним с изолированными вторичными обмотками. Трансформатор(ы) должен(ны) быть таким(и), чтобы напряжение не изменялось более чем на 2% при присоединении максимальной катодной нагрузки.
Если лампа не зажигается при заданном напряжении холостого хода, то это напряжение постепенно повышают до значения, не превышающего 110% испытательного значения. Если лампа при этом не зажигается, то ее бракуют. Если лампа зажигается, то она должна работать 30 мин при расчетном напряжении, и после выдержки в нерабочем состоянии в течение 24 ч она должна быть снова подвергнута испытанию в нормальном режиме.
A.4 Лампы без предварительного подогрева катодов для работы на сетевых частотах переменного тока
A.4.1 Схема испытания
Лампы испытывают с источником питания 50 или 60 Гц по схеме в соответствии с рисунком A.3.
Рисунок A.3 - Схема для испытания на зажигание ламп
без предварительного подогрева катодов
A.4.2 Пускорегулирующий аппарат
Используемый ПРА должен быть индуктивного типа и удовлетворять требованиям ГОСТ Р МЭК 60921. Его напряжение должно быть напряжением холостого хода.
A.4.3 Испытательное напряжение
Напряжение холостого хода на лампе для испытания на зажигание должно соответствовать указанному в листе.
Примечание - Напряжения, указанные для испытания на зажигание, выбирают прежде всего для воспроизводимости результатов испытания, и нет необходимости применять их к конструкции ПРА.
Если лампа не зажигается при заданном напряжении холостого хода, то это напряжение постепенно повышают до значения не более 125% номинального. Если лампа при этом не зажигается, то ее бракуют. Если лампа зажигается, то она должна работать 30 мин при расчетном напряжении, и после выдержки в нерабочем состоянии в течение 24 ч ее необходимо снова подвергнуть испытанию в нормальном режиме.
A.5 Лампы для работы на высокой частоте
A.5.1 Схемы испытания
Лампы испытывают с источником питания переменного тока частоты от 20 до 26 кГц, если не указано иное в листе по схемам в соответствии:
- с рисунком A.4 - для ламп с предварительным подогревом катодов;
- рисунком A.5 - для ламп без предварительного подогрева катодов.
Примечание - Диапазон частоты, заданный для этого испытания, не следует связывать с конструкцией ПРА (см. также приложение E).
Рисунок A.4 - Схема испытания на зажигание ламп
с предварительным подогревом катодов
для работы на высоких частотах
Рисунок A.5 - Схема испытания на зажигание ламп
без предварительного подогрева катодов
для работы на высоких частотах
A.5.2 Резистор
Резистор регулируют так, чтобы значение ВЧ тока соответствовало приведенному в листе.
A.5.3 Вспомогательное зажигающее устройство
Металлическую пластинку ламп с предварительным подогревом катодов ВЗУ заземляют совместно с одним из катодов лампы. Его длина должна быть не менее длины испытуемой лампы, а ширина должна быть 25 мм для ламп диаметром 16 мм и 40 мм - для ламп диаметрами 26 и 38 мм. Расстояние между поверхностью лампы и ВЗУ должно соответствовать указанному в листе.
Изготовитель или ответственный поставщик должен указать о необходимости применения внешнего ВЗУ и заземления одного из катодов. Если для лампы не требуется отдельное ВЗУ, то металлическую пластинку удаляют.
A.5.4 Испытательные значения напряжения и тока
Для ламп с предварительным подогревом катодов ток предварительного подогрева катодов, указанный в листе, обеспечивается источниками питания для подогрева катодов. В течение времени предварительного подогрева, указанного в листе, выключатель S1 должен быть разомкнут, а выключатели S2 - замкнуты. После этого периода выключатели S2 размыкают одновременно с замыканием выключателя S1.
Напряжение холостого хода, приложенное к цепи, должно соответствовать указанному в листе.
Приложение B
(обязательное)
МЕТОД ПРОВЕРКИ ЭЛЕКТРИЧЕСКИХ И СВЕТОВЫХ
ПАРАМЕТРОВ ЛАМП И ХАРАКТЕРИСТИК КАТОДОВ
B.1 Электрические и световые параметры ламп без дополнительного подогрева катодов при работе
B.1.1 Общие положения
Световые и электрические параметры ламп следует измерять в соответствии с рекомендациями МКО (Международная комиссия по освещению).
Световые и электрические параметры ламп следует измерять по ГОСТ Р 55702.
До первого измерения лампы подвергают отжигу в течение 100 ч нормальной работы.
Измерения проводят после периода стабилизации лампы. Период стабилизации - приблизительно 15 мин после периода выдержки, заявленного изготовителем или ответственным поставщиком.
Примечание - При отгрузке и нормальном обращении с лампами (например, вращение лампы) любое чрезмерное количество ртути может расположиться небольшими каплями по разрядной трубке. Правильной выдержкой является время, в течение которого вся чрезмерная ртуть соберется в наиболее холодной точке трубки. Опыт показывает, что первоначально процесс выдержки лампы может продолжаться до 20 ч. Лампа готова к измерению после прохождения периода выдержки.
Для выдержки и предварительного подогрева лампа может работать не в испытательном месте. При перемещении лампы в испытательное место ее выдерживают в том же положении и не подвергают вибрациям или ударам. В испытательном месте необходим период стабилизации от 15 до 60 мин (см. таблицу B.1). Во избежание охлаждения теплых стеклянных частей при перемещении лампы в испытательное место необходимо использовать термоизоляционные перчатки или принять соответствующие меры. Прерывание подачи питания должно быть как можно более коротким. При отклонении от значений по таблице B.1 следует соблюдать соответствующую спецификацию изготовителя. Требования к выдержке и испытательному положению ламп с диаметром трубки 16 мм установлены в разделе B.4.
Таблица B.1
Время стабилизации по отношению к времени отключения
Выдержка (может быть частью отжига), ч
20
Область применения
Лампы диаметром > 20 мм
Лампы диаметром < 20 мм
Время отключения (перенос в испытательное место), мин
<= 5
> 5
<= 30
> 30
Время стабилизации, мин
15
60
60
20 x 60
Примечание - Для ламп диаметром 16 мм по листам 1020, 1030, 1040 и 1060 применимо время стабилизации для ламп > 20 мм.
Измерения светового потока и рабочего напряжения на лампе следует проводить не менее одного раза в минуту. В течение последних 5 мин времени стабилизации разница между наибольшими и наименьшими значениями светового потока и рабочего напряжения на лампе должна быть менее 1% среднего значения. Если этого нет, то разницу фиксируют как реальные колебания.
Лампы испытывают в горизонтальном рабочем положении.
Соединения контактов лампы с зажимами ПРА не следует менять во время испытаний. Для ламп с цоколями, имеющими два штырька или контакта, используют соединение в соответствии с рисунком B.1.
x - контакты для присоединения к сетевой цепи
Рисунок B.1 - Соединение ламп с цоколями,
имеющими два штырька или контакта
Лампы испытывают при отсутствии сквозняков, окружающей температуре (25 +/- 1) °C, если в листе не указано другое значение.
Примечание - Допускается проведение испытания при температуре окружающей среды от 20 °C до 27 °C.
При измерении в соответствующем фотометрическом шаре за окружающую принимают температуру воздуха в следующем положении:
- на расстоянии от стенки колбы не менее 10% номинального диаметра шара;
- расстоянии от стенки шара не менее одной шестой номинального диаметра шара;
- вблизи оси лампы на уровне ее центра.
При испытании поддерживают равномерное распределение температуры в шаре. В горизонтальной плоскости, в которой расположен центр лампы, за исключением непосредственной близости к стенке лампы, температура должна быть равномерной с допуском +/- 1 °C. Следует уделять особое внимание, если в шар входит система нагрева.
Температуру измеряют термопреобразователем или термистором, защищенным от излучения небольшим экраном.
B.1.2 Схема испытания
Схему испытания лампы выбирают в соответствии:
- с рисунком B.2 - для ламп с предварительным подогревом катодов;
- рисунком B.3 - для ламп без предварительного подогрева катодов;
- рисунком B.4 - для ламп, работающих на ВЧ.
Рисунок B.2 - Схема измерения электрических и световых
параметров ламп с предварительным подогревом катодов
Рисунок B.3 - Схема измерения электрических и световых
параметров ламп без предварительного подогрева катодов
Рисунок B.4 - Схема измерения электрических и световых
параметров ламп для работы на высокой частоте
До проведения измерений любое устройство, используемое для зажигания лампы, должно быть отсоединено от испытательной цепи.
Для ламп, работающих на ВЧ, в испытательной цепи в соответствии с рисунком B.4 соединения должны быть по возможности короче и прямее, чтобы избежать паразитической емкости. Паразитическая емкость, параллельная лампе, должна быть менее 1 нФ.
B.1.3 Пускорегулирующий аппарат
Для этих испытаний используют эталонный балласт по ГОСТ Р МЭК 60921 для сетевых частот переменного тока или по ГОСТ IEC 60929 для ВЧ. Электрические параметры эталонного балласта должны соответствовать указанным в листе.
B.1.4 Питающее напряжение
Питающее напряжение должно быть равно расчетному напряжению эталонного балласта. При стабилизации питающее напряжение должно быть стабильным в пределах +/- 0,5%, этот допуск уменьшают до 0,2% при измерении.
Для сетевых частот переменного тока частота должна быть равна расчетной частоте эталонного балласта с допуском 0,5%. Для ВЧ источников питания частота должна быть от 20 до 26 кГц, если в листе не указано иное.
Примечание - Диапазон частоты, указанный для этого испытания лампы, не должен обязательно соответствовать конструкции ПРА. См. также приложение E.
Форма волны питающего напряжения должна быть синусоидальной. Полная гармоническая составляющая не должна превышать 3% основной (для ВЧ источников питания это значение в стадии рассмотрения). Полную гармоническую составляющую определяют как среднеквадратичную сумму отдельных гармонических составляющих, принимая основную за 100%.
Примечание - Под этим подразумевают, что источник питания имеет достаточную мощность, а цепь источника питания - достаточно низкое полное сопротивление, сравнимое с полным сопротивлением ПРА. Необходимо следить, чтобы это соблюдалось при всех условиях, возможных при измерении.
B.1.5 Электрические приборы
На приборах должны быть отражены действующие значения, без искажения формы волны, и они должны быть пригодны для работы на необходимой частоте.
Полное сопротивление цепи измерения напряжения приборов должно быть не менее 100 000 Ом, и когда цепь не используют, ее следует отсоединять. Цепь измерения тока приборов должна иметь наименьшее возможное сопротивление, и если цепь не используют, ее закорачивают.
При измерении мощности лампы не делают поправку на потребление мощности ваттметром (соединение цепи делают на ламповой стороне цепи измерения тока).
При измерении светового потока цепи измерения напряжения вольтметра и ваттметра должны быть разомкнуты.
B.2 Электрические и световые параметры ламп с дополнительным подогревом катодов при работе
B.2.1 Общие положения
Для этих испытаний применяют эталонный балласт по ГОСТ IEC 61347-2-9.
Все лампы подвергают отжигу в нормальных условиях в течение 100 ч.
Для ламп с низкоомными катодами предварительного подогрева для работы в бесстартерных схемах частотой 60 Гц параметры измеряют также с дополнительным подогревом катодов при работе.
Условия и метод испытания такие, как и в B.1, за исключением схемы испытания.
При измерении ламп по настоящему методу за мощность лампы принимают суммарную мощность, получаемую через эталонный балласт (измеренную в условной части цепи) и мощность, используемую для подогрева катодов (измеренную на входной стороне трансформатора для подогрева катодов, за вычетом потерь в трансформаторе, определенных, как указано в B.2.4).
B.2.2 Схема испытания
Лампы испытывают по схеме, приведенной на рисунке B.5.
Рисунок B.5 - Схема измерения электрических и световых
параметров ламп с дополнительным подогревом катодов
Питающее напряжение A - это напряжение эталонного балласта и измеряемой лампы. Питающее напряжение B должно подаваться отдельно, чтобы его можно было регулировать и контролировать независимо от питающего напряжения A. Напряжения питания A и B подают от одного источника питания, и они не должны быть от разных фаз многофазного источника питания.
Первичное напряжение трансформаторов низкого напряжения, используемых для подогрева катодов, регулируют для получения необходимого выходного напряжения. Катодные трансформаторы присоединяют так, чтобы их напряжение исключалось из напряжения цепи ПРА.
B.2.3 Трансформаторы для подогрева катодов
Значение тока двух трансформаторов для подогрева катодов (или одного трансформатора с двумя вторичными обмотками) должно в несколько раз превышать значение требуемого фактического тока. В них должны быть низкие потери, чтобы свести к минимуму любую погрешность при измерении этих потерь, влияющих на полную мощность лампы.
Базовое значение напряжения низкоомных катодов составляет 3,6 В, при этом допускается использовать накальный трансформатор на 6,3 В, работающий при уменьшенном первичном напряжении для получения на выходе 3,6 В.
B.2.4 Калибровка трансформатора для подогрева катодов
Каждый катодный трансформатор (или пару трансформаторов) калибруют отдельно, чтобы определить потери мощности, имеющиеся при нормальной работе.
Потери мощности зависят от тока, проходящего через каждый катод. Однако эти потери необходимо определить один раз для данного трансформатора для каждого типа катода. Эти потери в трансформаторе учитывают при измерении параметров ламп различных типов.
Калибровку напряжения проводят на каждом трансформаторе. Для этого необходимо определить и установить первичное напряжение, чтобы получить требуемое выходное напряжение. Такая калибровка в целом не важна, но дает возможность использовать установление первичного напряжения для текущей работы без необходимости постоянного применения более хрупких малодиапазонных вольтметров с термопреобразователями.
При калибровке каждую вторичную обмотку трансформатора присоединяют к заменяющему резистору с электрическими параметрами, установленными для катода конкретного типа. Первичное напряжение регулируют так, чтобы среднее значение двух вторичных напряжений составляло 3,6 В, а затем фиксируют первичное напряжение. Необходимо, чтобы эта калибровка повторялась для любого катода другого типа, с которым используют трансформатор.
Потери мощности в трансформаторе (потери в сердечнике и потери E2/R учитывают совместно) также определяют для каждой конкретной нагрузки. Входную мощность измеряют при таком первичном напряжении, чтобы на заменяющих резисторах получить напряжение 3,6 В (т.к. полная входная мощность, вероятно, будет менее 10 Вт, поэтому используют малодиапазонный ваттметр). Потери в трансформаторе могут быть подсчитаны как полная входная мощность с вычетом поправки на приборы и с вычетом мощности, потребляемой заменяющими резисторами. Эта мощность в резисторах может быть подсчитана как E2/R для каждой из обмоток.
Потери в трансформаторе считают постоянными для всех ламп с одинаковым сопротивлением катодов, и не следует учитывать незначительные различия параметров катодов.
B.3 Характеристики катодов ламп с предварительным подогревом катодов для работы в бесстартерных схемах
B.3.1 Схема испытания
Сопротивление катода измеряют с использованием соответствующего источника питания постоянного или переменного тока частотой 50 или 60 Гц.
B.3.2 Лампы для работы на сетевых частотах
Напряжение на зажимах катода доводят до значения испытательного напряжения, приведенного в листе, и измеряют ток. По этим данным, после вычета потребления вольтметром, определяют сопротивление катода.
B.3.3 Лампы для работы на высокой частоте
Ток, проходящий через катод, доводят до значения испытательного тока, приведенного в листе, и измеряют питающее напряжение. По этим данным, после вычета напряжения на амперметре, измеряют сопротивление катода.
Для определения сопротивления выводов отбирают пять ламп измеряемого типа. Осторожно отрезают конец трубок. Используя короткое звено, закороченную спираль обрезают в ее зажимах. Пропускают через выводы ток 100 мА. Измеряют напряжение в точке, используемой для измерения, и подсчитывают сопротивление вывода. Результирующее среднее значение сопротивления вывода допускается использовать для любых дальнейших измерений, производимых с лампами той же конструкции.
B.4 Методика измерения для определения наибольшего светового потока ламп с диаметром трубки 16 мм для работы на высокой частоте
B.4.1 Общие положения
Эту методику применяют, когда в листе приводится максимальный световой поток при окружающих температурах, отличающихся от 25 °C. В листе указан допуск на температуру окружающей среды, при которой задается наибольший световой поток.
B.4.2 Подготовка лампы
Лампу следует отжигать в течение 100 ч в вертикальном положении. При отжиге холодная зона должна быть в самой низкой точке. Положение холодной зоны указывает изготовитель.
Измерения проводят после достаточного периода стабилизации. После стабилизации лампу перемещают осторожно, без вибраций и ударов, с сохранением холодной зоны в самой низкой точке.
B.4.3 Абсолютное измерение
Независимо от методики подготовки измерение расчетного светового потока проводят в соответствии с B.1.
B.4.4 Относительное измерение
Измерение максимального светового потока основано на относительном измерении светового потока или освещенности в зависимости от температуры окружающей среды.
B.4.4.1 Оборудование для относительного измерения и рабочее положение
Используют теплоизолированную оболочку соответствующей формы (например, прямоугольный бокс) и размера.
Альтернативой ей является неизолированная оболочка, помещенная в камеру с контролируемой температурой, т.е. "двухслойная" (которая позволяет воздуху циркулировать вокруг оболочки, не создавая сквозняка на лампе).
Внутренняя температура оболочки должна быть контролируемой в пределах от 20 °C до 45 °C, в которых содержится температура, при которой световой поток будет максимальным.
Внутренняя поверхность оболочки должна быть покрыта соответствующим материалом в зависимости от применяемого метода измерения.
Лампы монтируют в центре оболочки в горизонтальном положении, расстояние между лампой и каждой из сторон оболочки должно быть не менее 200 мм. Если возможно убедиться, что при расстоянии менее 200 мм получают такие же результаты, то допускается использовать меньшие расстояния.
Электрические присоединения к штырькам лампы осуществляют методом, минимизирующим потери тепла лампой (например, применением патронов с низкой тепловой емкостью или путем присоединения непосредственно к штырькам лампы).
Температуру внутри оболочки измеряют на уровне центра лампы в вертикальной плоскости, находящейся на равных расстояниях от концов лампы в горизонтальной плоскости и на равных расстояниях от лампы и стенки оболочки. На практике рекомендуется дополнительная контрольная измерительная точка (вблизи холодной зоны, которая определяет давление паров ртути).
Соответствующий приемник света (теплоизолированный и/или стабилизированный) должен быть смонтирован вне оболочки или внутри ее, если известна зависимость температуры. При измерении светового потока приемник должен получать только отраженный свет, когда прямой свет закрыт экраном. При измерении освещенности приемник должен получать свет непосредственно от лампы.
Записанный сигнал от приемника должен быть пропорционален световому потоку или освещенности в измеряемом диапазоне температуры.
B.4.4.2 Проведение сравнительных измерений
Лампы испытывают по схеме в соответствии с рисунком B.3. Эталонный балласт помещают вне оболочки. После зажигания питающее напряжение эталонного балласта поддерживают постоянным при измерении.
В оболочке не должно быть искусственного движения воздуха. Однако необходима вентиляция воздуха для получения изотропного распределения температуры.
Измерения начинают при минимально необходимой температуре. Рекомендуется, чтобы скорость нарастания температуры в диапазоне от 20 °C до 45 °C была менее 5 К/ч.
Примечание - Это необходимо для получения воспроизводимых результатов с минимальными ненадежными измерениями.
Измерения светового потока или освещенности и температуры окружающей среды следует проводить с соответствующими интервалами температуры/времени в течение измерения.
B.4.5 Перевод в абсолютные значения
Комбинация абсолютного измерения с относительными измерениями обеспечит полный световой поток от окружающей температуры лампы.
B.5 Испытание на стабильность светового потока
1) После 2000 ч срока службы, включая отжиг, стабильность светового потока должна быть не менее значения, указанного в 4.7.
Стабильность светового потока измеряют согласно B.1 и B.2.
2) Лампы должны гореть в схеме, для которой они предназначены:
a) Стартерная схема;
b) Бесстартерная схема:
- без предварительного подогрева катодов;
- с предварительным подогревом катодов:
- с низкоомными катодами;
- высокоомными катодами.
Характеристики эталонного балласта и стартера (если он имеется) должны соответствовать требованиям настоящего стандарта;
c) Испытание на стабильность светового потока проводят при питании от сети переменного тока частоты 50 и 60 Гц в соответствии с номинальной частотой эталонного балласта. Испытательное напряжение должно быть равным номинальному напряжению эталонного балласта;
d) Испытание на стабильность светового потока проводят при окружающей температуре 15 °C - 50 °C;
e) Кратковременные колебания испытательного напряжения и частоты во время испытания на стабильность светового потока не должны превышать 2%.
Приложение C
(обязательное)
МЕТОД ПРОВЕРКИ СТАБИЛЬНОСТИ СВЕТОВОГО ПОТОКА И СРОКА СЛУЖБЫ
C.1 Общие положения
Световой поток в заданное время срока службы ламп измеряют в соответствии с приложением B.
При испытании на срок службы лампы должны работать при следующих условиях:
- температура окружающей среды от 15 °C до 50 °C. Следует избегать чрезмерных сквозняков, а лампы не должны подвергать чрезмерным значениям вибрации и удара;
- положение горизонтальное;
- соединения контактов ламп относительно зажимов эталонного балласта должны оставаться неизменными в течение всех испытаний;
- лампы должны работать в схеме, для которой они предназначены изготовителем;
- лампы следует выключать на 15 мин после работы в течение 2 ч 45 мин.
Примечание - Если потребуется дополнительный цикл, отличный от трехчасового цикла, то используют двенадцатичасовой цикл (включено - 11 ч, выключено - 1 ч).
C.2 Лампы для работы на сетевых частотах переменного тока
Используемый ПРА должен удовлетворять требованиям ГОСТ Р МЭК 60921. Для емкостных цепей дополнительно используемый конденсатор должен удовлетворять требованиям [5].
Контрольная лампа с ПРА, при его расчетном напряжении, должна потреблять мощность, не отличающуюся от ее расчетного значения более чем на 4%. Контрольной является лампа, напряжение на которой при работе с эталонным балластом не отклоняется более чем на 2% от ее расчетного значения.
Примечание - Выбор типа ПРА остается открытым, но используемый тип может оказать влияние на результаты испытания. Рекомендуется заявить тип используемого ПРА. При сомнении рекомендуется использовать индуктивный ПРА, т.к. этот тип имеет наименьшее число параметров, способных влиять на результаты.
Для ламп, работающих со стартером, ток предварительного подогрева при расчетном питающем напряжении не должен отличаться более чем на 10% от расчетного значения, приведенного в листе.
Для ламп, работающих со стартером, тип используемого стартера должен удовлетворять требованиям ГОСТ IEC 60155 и в любом случае должен быть согласован с изготовителем лампы или ответственным поставщиком.
При испытании на срок службы испытательное напряжение и частота не должны отличаться более чем на 2% от расчетных значений напряжения и частоты используемого ПРА.
C.3 Лампы для работы на высоких частотах
Используемый ПРА должен удовлетворять требованиям ГОСТ IEC 60929.
Приложение D
(обязательное)
КООРДИНАТЫ ЦВЕТНОСТИ
D.1 Общие положения
Это приложение охватывает стандартизованные расчетные значения и площади допусков для координат цветности x и y, применимые для люминесцентных ламп.
Для ламп с нестандартизованными координатами цветности расчетные значения должны быть указаны изготовителем или ответственным поставщиком.
Примечание - Координаты цветности x и y заданы по МКО 1931 "Стандартная колориметрическая система" (см. публикацию 15-2 МКО) <1>. Площади допусков основаны на эллипсах, установленных Д.Л. Мак Адамом в его статье "Спецификация малых различий цветности", опубликованной в журнале оптического общества Америки, том 1, N 1, январь, 1943 г., стр. 18 - 26.
--------------------------------
<1> МКО 15-2:1986, Колориметрия.
Площади допусков определяются эллипсами Мак Адама из 5 СОЦС (стандартное отклонение цвета сравнения). Координаты 5 СОЦС при отсутствии расчетных значений задают уравнением:
в котором и представляют собой отклонения от расчетных координат, в то время как коэффициенты g11, g12 и g22 зависят от этих расчетных значений. Эти коэффициенты служат основой для расчета , a и b, где - угол между большой осью эллипса и осью x, а a и b - большая и малая полуоси 1 СОЦС.
D.2 Стандартные координаты цветности
Для стандартизованных координат цветности применимы следующие расчетные значения x и y для различных цветностей ламп (коррелированная цветовая температура Tc в Кельвинах приведена как дополнительная информация):
Цветность
Tc
x
y
F 6500
6400
0,313
0,337
F 5000
5000
0,346
0,359
F 4000
4040
0,380
0,380
F 3500
3450
0,409
0,394
F 3000
2940
0,440
0,403
F 2700
2720
0,463
0,420
Для коэффициентов g11, g12 и g22 применимы следующие значения:
Цветность
g11
g12
g22
F 6500
86·104
-40·104
45·104
F 5000
56·104
-25·104
28·104
F 4000
39,5·104
-21,5·104
26·104
F 3500
38·104
-20·104
25·104
F 3000
39·104
-19,5·104
27,5·104
F 2700
44·104
-18,6·104
27·104
Для коэффициентов , a и b применимы следующие значения:
Цветность
a
b
F 6500
58° 23'
0,00223
0,00095
F 5000
59° 37'
0,00274
0,00118
F 4000
54° 00'
0,00313
0,00134
F 3500
52° 58'
0,00317
0,00139
F 3000
53° 10'
0,00278
0,00136
F 2700
57° 17'
0,00258
0,00137
Площади допусков показаны на рисунках D.1 - D.6 совместно с расчетными значениями, частью локуса черного тела и прямыми постоянной коррелированной цветовой температуры.
x = 0,313; y = 0,337
Рисунок D.1 - Площадь допусков
для стандартной цветности F 6500
x = 0,346; y = 0,359
Рисунок D.2 - Площадь допусков
для стандартной цветности F 5000
x = 0,380; y = 0,380
Рисунок D.3 - Площадь допусков
для стандартной цветности F 4000
x = 0,409; y = 0,394
Рисунок D.4 - Площадь допусков
для стандартной цветности F 3500
x = 0,440; y = 0,403
Рисунок D.5 - Площадь допусков
для стандартной цветности F 3000
x = 0,463; y = 0,420
Рисунок D.6 - Площадь допусков
для стандартной цветности F 2700
D.3 Смещенные координаты цветности
Для некоторых ламп, указанных в листе, применимы незначительно смещенные координаты цветности, но только для типов ламп с общим индексом цветопередачи менее 80.
Используют площади допусков в соответствии с D.2, но с центрами расчетных значений, приведенными в таблице:
Цветность
x
y
F 6500
0,309
0,337
F 5000
0,342
0,359
F 4000
0,375
0,380
F 3500
0,403
0,394
F 3000
0,433
0,403
F 2700
-
-
Приложение E
(справочное)
ИНФОРМАЦИЯ ДЛЯ РАСЧЕТА
ПУСКОРЕГУЛИРУЮЩЕГО АППАРАТА И СТАРТЕРА
E.1 Общие положения
Для обеспечения правильного функционирования лампы при расчете ПРА и стартеров необходимо учитывать соответствующую информацию, приведенную в листе с параметрами лампы и в настоящем приложении.
E.2 Условия предварительного зажигания ламп, работающих на высокой частоте
Для ламп, работающих на ВЧ и имеющих катоды предварительного подогрева, требования для правильного предварительного подогрева приведены в соответствующем листе с параметрами лампы. Объяснение этих требований приведено в приложении D ГОСТ IEC 60929 и приложении B [2].
Для некоторых ламп дополнительную информацию относительно требований ВЧ зажигания без предварительного подогрева приводят в соответствующем листе с параметрами лампы.
E.3 Частота, используемая для ламп, работающих на высокой частоте
Для ламп, рассчитанных для работы на ВЧ, в листах с параметрами ламп содержится диапазон частоты для эталонного балласта и для испытания ламп (зажигание, электрические и световые параметры). Этот диапазон частоты выбирают для облегчения воспроизведения результатов испытания, и он не предназначен для ограничения в конструкции ВЧ ПРА, когда для практических целей может быть приемлема более высокая частота.
E.4 Допустимое смещение DC при предварительном подогреве
Междупиковое значение напряжения холостого хода должно быть менее или равно 2,8 наибольшего действующего значения напряжения холостого хода для t <= ts. Узкие пики напряжения в первый полупериод после включения сетевого напряжения для предварительного подогрева не учитывают при испытании устройства управления лампами в соответствии с настоящим пунктом.
Смещение DC (среднее значение) напряжения холостого хода не должно превышать действующее значение напряжения холостого хода для t <= ts, указанного в соответствующем листе с параметрами лампы. Если действующее значение напряжения холостого хода для t <= ts указано менее 200 В, то смещение DC напряжения холостого хода должно быть менее или равно 200 В.
E.5 Допуски на заменяющие резисторы
E.5.1 Резисторы, заменяющие электроды лампы
Допуск на значения сопротивления электродозаменяющих резисторов должен быть не хуже +/- 1% значения сопротивления.
В качестве заменяющих резисторов рекомендуются неиндуктивные резисторы.
E.5.2 Резисторы, заменяющие полное сопротивление лампы
Допуск на значения сопротивления резисторов, заменяющих полное сопротивление разрядной лампы, должен быть не хуже +/- 5% значения сопротивления.
В качестве заменяющих резисторов рекомендуются неиндуктивные резисторы.
E.6 Наибольшая асимметричная мощность
Цоколи ламп могут перегреваться в конце срока службы лампы. Ограничение мощности электродов в конце срока службы лампы считают пригодным путем для уменьшения такого риска для устройства управления. Наибольшая асимметричная мощность устройства управления, пригодная для катодов, должна быть равной или менее мощности, указанной в таблице E.1.
Таблица E.1
Наибольшая асимметричная мощность
Номер листа 60081-IEC-
Номинальная мощность, Вт
Номинальные размеры, мм
Цоколь
Наибольшая асимметричная мощность, Вт
1020
4
16 x 150
G5
7,5
1030
6
16 x 225
G5
7,5
1040
8
16 x 300
G5
7,5
1060
13
16 x 525
G5
7,5
2120
15
26 x 450
G13
10
2215
15
26 x 550
G13
10
2220
18
26 x 600
G13
10
2230
20
32 x 600
G13
10
2240
20
38 x 600
G13
10
2315
25
38 x 970
G13
10
2320
30
26 x 900
G13
10
2340
30
38 x 900
G13
10
2420
36
26 x 1200
G13
10
2425
38
26 x 1050
G13
10
2430
40
32 x 1200
G13
10
2440
40
38 x 1200
G13
10
2520
58
26 x 1500
G13
10
2530
65
32 x 1500
G13
10
2540
65
38 x 1500
G13
10
2620
70
26 x 1800
G13
10
2640
75
38 x 1800
G13
10
2660
80
38 x 1500
G13
10
2670
85
38 x 1800
G13
10
2840
100
38 x 2400
G13
10
2880
125
38 x 2400
G13
10
3020
4
16 x 150
G5
7,5
3030
6
16 x 225
G5
7,5
3040
8
16 x 300
G5
7,5
4240
20
38 x 600
G13
10
4340
30
38 x 900
G13
10
4440
40
38 x 1200
G13
10
4540
65
38 x 1500
G13
10
4640
75
38 x 1800
G13
10
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду номер 4660, а не 4650.
4650
80
38 x 1500
G13
10
4670
85
38 x 1800
G13
10
4880
125
38 x 2400
G13
10
5230
20
32 x 600
G13
10
5240
20
38 x 600
G13
10
5340
30
38 x 900
G13
10
5430
40
32 x 1200
G13
10
5440
40
38 x 1200
G13
10
5540
65
38 x 1500
G13
10
5840
85
38 x 2400
G13
10
5960
60
38 x 1200
R17d
10
5970
87
38 x 1800
R17d
10
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду номер 5980, а не 8980.
8980
112
38 x 2400
R17d
10
6030
6
7 x 220
W4.3
3,5
6040
8
7 x 320
W4.3
3,5
6050
11
7 x 420
W4.3
3,5
6060
13
7 x 520
W4.3
3,5
6520
14
16 x 550
G5
7,5
6530
21
16 x 850
G5
7,5
6620
24
16 x 550
G5
7,5
6640
28
16 x 1150
G5
7,5
6650
35
16 x 1450
G5
7,5
6730
39
16 x 850
G5
7,5
6750
49
16 x 1450
G5
7,5
6840
54
16 x 1150
G5
7,5
6850
80
16 x 1450
G5
7,5
7220
16
26 x 600
G13
10
7420
32
26 x 1200
G13
10
7520
50
26 x 1500
G13
10
8240
20
38 x 600
Fa6
10
8440
40
38 x 1200
Fa6
10
8540
65
38 x 1500
Fa6
10
8640
39
38 x 1200
Fa8
10
8740
57
38 x 1800
Fa8
10
8840
75
38 x 2400
Fa8
10
9420
32
26 x 1200
Fa6
10
9520
50
26 x 1500
Fa6
10
Приложение F
(справочное)
ИНФОРМАЦИЯ ДЛЯ РАСЧЕТА СВЕТИЛЬНИКА
F.1 Общие положения
Для обеспечения правильного функционирования лампы необходимо учитывать соответствующую информацию, приведенную в настоящем приложении.
F.2 Свободное пространство
Для приемки ламп, подвергаемых механическим воздействиям и удовлетворяющих настоящему стандарту, в светильнике следует предусмотреть свободное пространство, основанное на максимальных размерах ламп, приведенных в листе.
F.3 Последовательно присоединенные конденсаторы, применяемые в емкостных схемах
Начальный допуск на конденсатор в 10%, типичный для шунтирующих конденсаторов, не пригоден для последовательно присоединенных конденсаторов. Совпадение неблагоприятных допусков на конденсатор и ПРА может привести к ухудшению характеристик лампы.
Для удовлетворения требованиям, приведенным в листах, допуск на конденсатор должен быть узким или конденсатор и индуктивную емкостную составляющую ПРА следует подбирать так, чтобы неблагоприятные допуски не совпадали.
F.4 Вспомогательное зажигающее устройство
Для работы ламп в сети переменного тока или в ВЧ бесстартерных цепях требуется в большинстве случаев проводящее ВЗУ при наличии вывода заземления. Оно может быть составной частью светильника.
Расстояние между поверхностью лампы и ВЗУ не должно превышать значения, приведенного в характеристиках зажигания в листе. Кроме того, следует соблюдать минимальное расстояние в 3 мм.
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ
СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ
В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
Обозначение ссылочного национального и межгосударственного стандарта
Степень соответствия
Обозначение и наименование ссылочного международного стандарта
ГОСТ IEC 60061-1-2014
IDT
IEC 60061-1:1969 "Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи"
ГОСТ IEC 60155-2012
IDT
IEC 60155:1993 "Стартеры тлеющего разряда для люминесцентных ламп"
ГОСТ IEC 60598-1-2017
IDT
IEC 60598-1:2014 "Светильники. Часть 1. Общие требования и методы испытаний"
ГОСТ IEC 60929-2017
IDT
IEC 60929:2017 "Аппараты пускорегулирующие электронные, питаемые от источников переменного и/или постоянного тока, для трубчатых люминесцентных ламп. Требования к эксплуатационным характеристикам"
ГОСТ IEC 61195-2019
IDT
IEC 61195:2014 "Лампы люминесцентные двухцокольные. Требования безопасности"
ГОСТ IEC 61347-2-9
IDT
IEC 61347-2-9:2012 "Аппаратура управления ламповая. Часть 2-9. Частные требования к электронным балластным сопротивлениям для разрядных ламп (кроме люминесцентных)"
ГОСТ Р ИСО 2859-1-2007
IDT
ISO 2859-1:1999 "Сопротивления балластные трубчатых люминесцентных ламп. Требования к рабочим характеристикам"
ГОСТ Р МЭК 60921-2011
IDT
IEC 60921-2004 "Сопротивления балластные трубчатых люминесцентных ламп. Требования к рабочим характеристикам"
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:
- IDT - идентичные стандарты.
Приложение ДБ
(справочное)
СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА
СО СТРУКТУРОЙ ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
Таблица ДБ.1
Структурный элемент настоящего стандарта
Структурный элемент примененного международного стандарта
1 Область применения (раздел 1)
1 Общие положения <*>
1.1 Область применения
1.2 Пояснение <**>
2 Нормативные ссылки (1.3)
1.3 Нормативные ссылки
3 Термины и определения (1.4)
1.4 Определения
4 Требования к лампе (1.5)
4.1 Общие положения (1.5.1)
4.2 Цоколи (1.5.2)
4.3 Размеры (1.5.3)
4.4 Характеристики зажигания (1.5.4)
4.5 Электрические параметры и характеристики катодов (1.5.5)
4.6 Световые параметры (1.5.6)
4.7 Стабильность светового потока (1.5.7)
4.8 Маркировка (1.5.8)
4.9 Стеклянные трубки <***>
4.10 Номинальный срок службы <***>
1.5 Требования к лампе
1.5.1 Общие положения
1.5.2 Цоколи
1.5.3 Размеры
1.5.4 Характеристики зажигания
1.5.5 Электрические параметры и характеристики катодов
1.5.6 Световые параметры
1.5.7 Стабильность светового потока
1.5.8 Маркировка
5 Информация для расчета пускорегулирующего аппарата и стартера (1.6)
1.6 Информация для расчета пускорегулирующего аппарата и стартера
6 Информация для расчета светильника (1.7)
1.7 Информация для расчета светильника
7 Листы с параметрами (раздел 2)
7.1 Общие принципы нумерации листов с параметрами (2.1)
7.2 Листы со схемами нанесения размеров ламп (2.2)
7.3 Листы с параметрами ламп (2.3)
2 Листы с параметрами
2.1 Общие принципы нумерации листов с параметрами
2.2 Листы со схемами нанесения размеров ламп
2.3 Листы с параметрами ламп
Приложение ДА Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте
Приложение ДБ Сопоставление структуры настоящего стандарта со структурой примененного международного стандарта
<*> Данный подраздел исключен как не соответствующий требованиям ГОСТ 1.5.
<**> Данный подраздел исключен, т.к. его положения включены в подраздел 4.1 настоящего стандарта.
<***> Включение в настоящий стандарт данного раздела, подразделов и приложения обусловлено необходимостью приведения его в соответствие с требованиями ГОСТ 1.5 и специфики стандартизуемых изделий.
Примечание - После заголовков разделов (подразделов) настоящего стандарта приведены в скобках номера аналогичных им разделов (подразделов, пунктов) международного стандарта.
БИБЛИОГРАФИЯ
[1]
IEC 60050(845):1987
International Electrotechnical Vocabulary (IEV) - Chapter 845: Lighting [Международный электротехнический словарь (МЭС). Глава 845. Освещение]
[2]
IEC 60927:2013
Auxiliaries for lamps - Starting devices (other than glow starters) - Performance requirements (Устройства вспомогательные для ламп. Зажигающие устройства, кроме стартеров тлеющего разряда. Требования к рабочим характеристикам)
[3]
IEC/TS 61231:1999
International lamp coding system (ILCOS) [Международная система обозначения ламп (МСОЛ)]
[4]
IEC/TR 62750:2012
Unified fluorescent lamp dimming standard calculations (Унифицированные стандартные методы расчетов регулирования люминесцентных ламп)
[5]
IEC 61049:1991
Capacitors for use in tubular fluorescent and other discharge lamp circuits - Performance requirements (Конденсаторы для использования в схемах трубчатых люминесцентных и других разрядных ламп. Требования к рабочим характеристикам)
УДК 621.326.75:006.354
ОКС 29.140.30
Ключевые слова: лампы люминесцентные двухцокольные, эксплуатационные требования


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/4/gost_71097.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
