"ГОСТ Р 59491-2021. Национальный стандарт Российской Федерации. Пункты фундаментальной астрономо-геодезической сети (ФАГС). Паспорт пункта"
(утв. и введен в действие Приказом Росстандарта от 18.05.2021 N 364-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "Стандартинформ"), Федеральным государственным бюджетным учреждением "Федеральный научно-технический центр геодезии, картографии и инфраструктуры пространственных данных" (ФГБУ "Центр геодезии, картографии и ИПД")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 404 "Геодезия и картография"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2021 г. N 364-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на пункты фундаментальной астрономо-геодезической сети (ФАГС), созданные в соответствии с ГОСТ Р 57374, и устанавливает требования к паспорту пункта.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 22268 Геодезия. Термины и определения

ГОСТ Р 52928 Система спутниковая навигационная глобальная. Термины и определения

ГОСТ Р 53864 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения

ГОСТ Р 57374 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических работ. Пункты фундаментальной астрономо-геодезической сети (ФАГС). Технические условия

РМГ 29 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ Р 52928, ГОСТ Р 53864, ГОСТ 22268, РМГ 29.

В настоящем стандарте применены следующие сокращения:

ГВО - главная высотная основа России;

ГГС - государственная геодезическая сеть;

ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;

ГНСС - глобальная навигационная спутниковая система;

ГСК-2011 - геодезическая система координат 2011 года;

ГФГС - государственная фундаментальная гравиметрическая сеть;

РСДБ - радиоинтерферометрия со сверхдлинными базами;

СК-95 - система геодезических координат 1995 года;

ФАГС - фундаментальная астрономо-геодезическая сеть;

BeiDou - глобальная навигационная спутниковая система Китайской Народной Республики;

GALILEO - глобальная навигационная спутниковая система Европейского Союза;

GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;

ID - идентификатор пункта (четырехсимвольное обозначение названия пункта спутниковых измерений).

IRNSS - региональная спутниковая система навигации Индии;

QZSS - квазизенитная спутниковая система дифференциальной коррекции Японии;

SBAS - системы дифференциальной коррекции.

4.1 Пункты ФАГС создают в соответствии с требованиями, установленными ГОСТ Р 57374.

4.2 Пункты ФАГС подразделяются на постоянные и периодически действующие.

4.3 Основными параметрами пунктов ФАГС являются:

- расстояние между пунктами;

- среднее квадратическое отклонение взаимного положения пунктов в плане и по высоте;

- среднее квадратическое отклонение определения геоцентрических координат пунктов.

4.4 На всех центрах пункта ФАГС определяют координаты в системе ГСК-2011 и СК-95 и нормальную высоту, получаемую из нивелирования I и II класса.

4.5 Каждый пункт ФАГС представляет собой локальную сеть, состоящую из системы центров:

- основного;

- одного или двух рабочих;

- двух контрольных;

- гравиметрического.

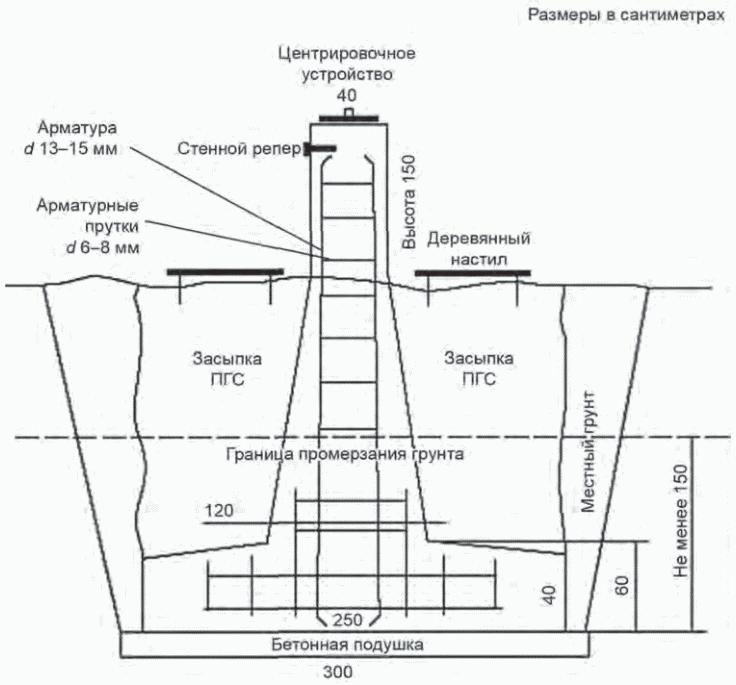

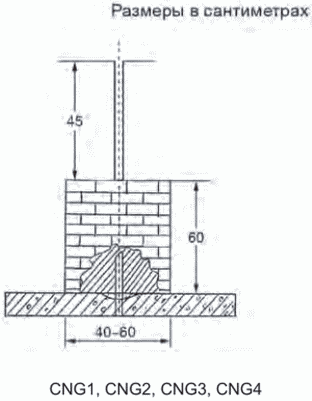

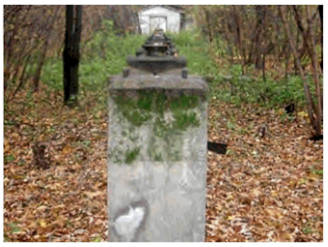

4.6 Все вновь создаваемые пункты ФАГС закрепляют на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени. Конструкция центра и пункта приведена в приложении А.

4.7 Гравиметрический центр является пунктом государственной фундаментальной гравиметрической сети. Значения силы тяжести на гравиметрическом центре определяются абсолютными гравиметрами. Конструкция центра и пункта приведена в приложении А.

4.8 Для выполнения наблюдений постоянно действующий пункт ФАГС должен быть оснащен:

- многочастотной геодезической спутниковой аппаратурой, работающей по сигналам спутников ГЛОНАСС и GPS (допускается дополнительное использование систем GALILEO, BeiDou, SBAS, QZSS, IRNSS);

- стандартом частоты и времени;

- аппаратурой для измерения метеорологических параметров;

- типом антенны "choke ring" со стабильностью фазового центра < 1 мм.

5.1 На каждый пункт ФАГС должен быть составлен паспорт в электронном и бумажном виде.

5.2 Паспорт составляется организацией, ответственной за эксплуатацию пункта ФАГС.

5.3 Паспорт содержит следующие данные:

- название пункта и его ID;

- местоположение (адрес пункта);

- ведомственную принадлежность пункта;

- источник электроснабжения (энергосистемы местных энергосбытовых организаций, автономное);

- контактную информацию ответственного лица;

- типы и число центров;

- типы и число контрольных центров;

- высоту конструкции центра;

- графическую информацию об установленной антенне;

- фотографии рабочего центра с четырех сторон (север, юг, запад, восток);

- основание установки центра (грунт, крыша и др.);

- инженерно-геологические характеристики грунта;

- время сооружения центра;

- типы стандартов частоты и время их установки;

- температуру в помещении, где установлена приемная аппаратура;

- типы метеорологических датчиков и время их установки;

- типы и число приемников и антенн, их радионавигационные системы;

- длину кабеля, соединяющего приемник с антенной;

- значение геоцентрических координат основного, рабочего и контрольных центров пункта;

- значения приращений векторов базовых линий, соединяющих контрольные и основные центры, а также центры РСДБ, лазерной локации и других измерительных средств при их наличии;

- значение ускорения силы тяжести;

- нормальные высоты всех центров;

- схему препятствий и описание влияния активных помех на частотах, близких к спутниковым сигналам;

- схему препятствий, оказывающих влияние на прием сигнала от спутников ГНСС и точность измерений;

- сведения об установке охранных зон (учетный номер и дата внесения в информационную систему кадастровой недвижимости);

- лог-файл (при наличии).

5.4 Форма (пример заполнения) паспорта приведена в приложении А.

5.5 Внесение возможных изменений (замена аппаратуры, использование другого рабочего центра, сведения о выполненных контрольных геодезических привязках на пункте, изменения в схемах препятствий и т.п.) в паспорт пункта осуществляет лицо, ответственное за контроль и работу спутниковой геодезической аппаратуры.

Изменения вносятся путем записи в п. 17 паспорта и составлением, при необходимости, новых таблиц и схем (приложение А).

Все изменения должны быть внесены в электронный и бумажный паспорта.

1. Название пункта и время создания: "Москва", 2000 г.

2. Идентификатор рабочего(их) центров (ID): CNG1, CNG2, CNG3, CNG4.

Предназначен, в составе государственной фундаментальной астрономо-геодезической сети (ФАГС), для установления и поддержания государственной геоцентрической геодезической системы координат на уровне современных и перспективных требований к точности, эфемеридного обеспечения спутников ГЛОНАСС для решения задач геодезии, а также для решения научно-технических и оборонных задач. Является пунктом государственной фундаментальной гравиметрической сети (ГФГС).

4. Режим функционирования: постоянно действующий.

5. Ведомственная принадлежность: Росреестр.

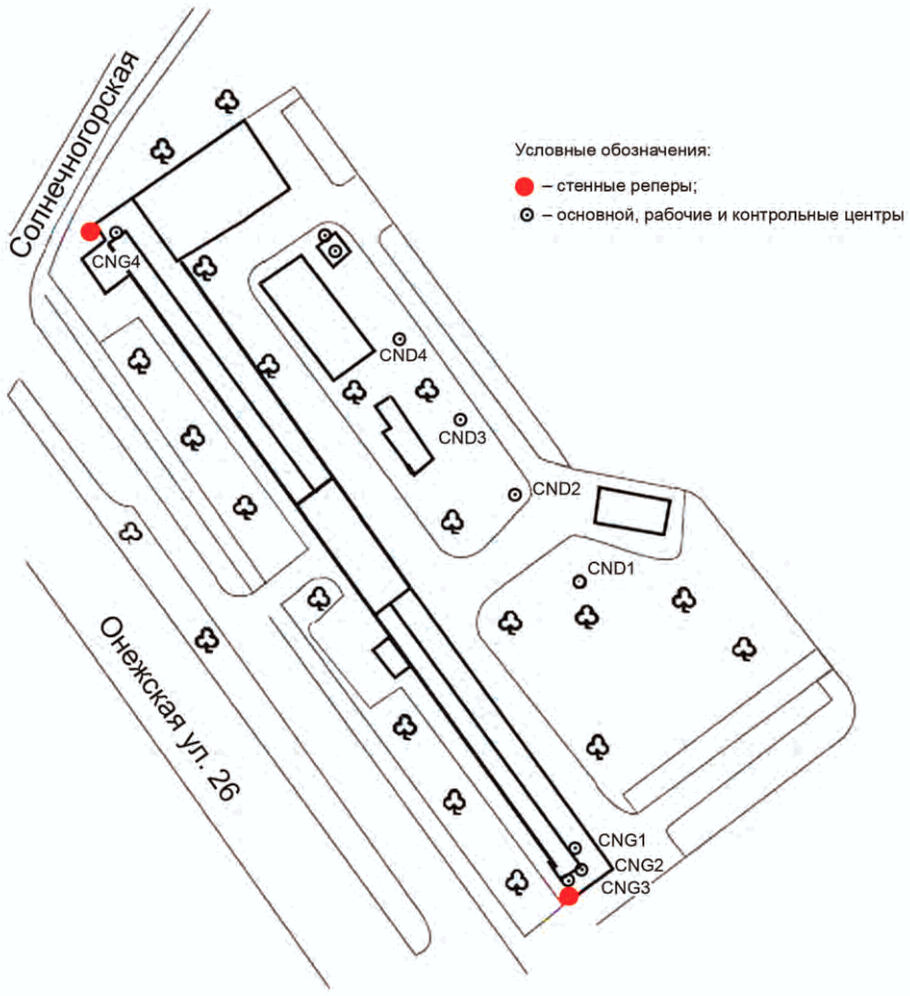

6. Местоположение (адрес пункта): Онежская ул., д. 26, Москва, Россия, 125413.

7. Контактная информация ответственного лица: ФГБУ "Центр геодезии, картографии и ИПД", начальник отдела космической геодезии, тел. (495) 456-91-71.

II класс нивелирования от реперов ГВО, система высот Балтийская 1977, ст. рп 5410 (153,219 м) в фундаменте корп. 1 и ст. рп 6329 (153,357 м).

10. Размещение спутниковой аппаратуры. Комната 515, корпус "2".

11. Метеорологическая аппаратура. Автоматическая метеостанция МК-14, N 38, на крыше корпуса 2. 2007 г.

Значения геоцентрических координат (X, Y, Z) и геодезических координат (B, L, H) в государственной геодезической системе координат ГСК-2011, а также нормальных высот основного, рабочих и контрольных центров пункта ФАГС.

14. Ускорение силы тяжести: 981570,694 мГал.

(к изменениям относятся: замена или доукомплектация аппаратуры, смена рабочего центра, новые центры взамен уничтоженных, дополнительно созданные (репера) центры, изменения в схемах препятствий и т.п.)

16. Лог-файл (приложение 4)

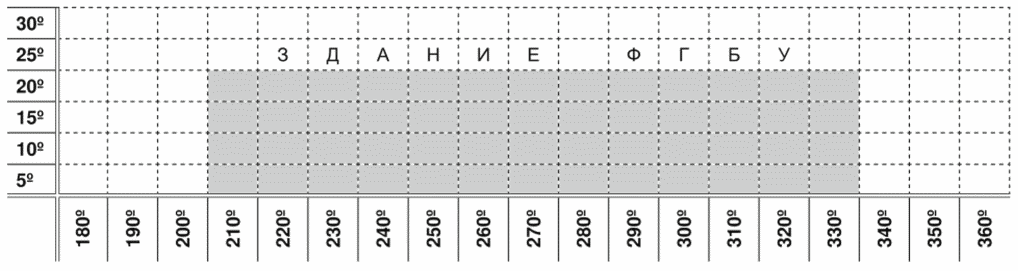

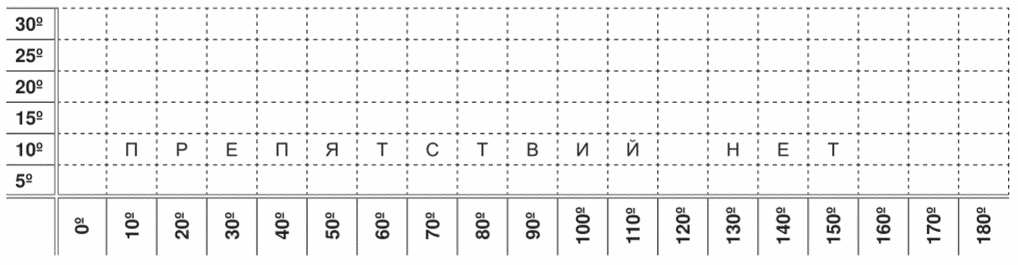

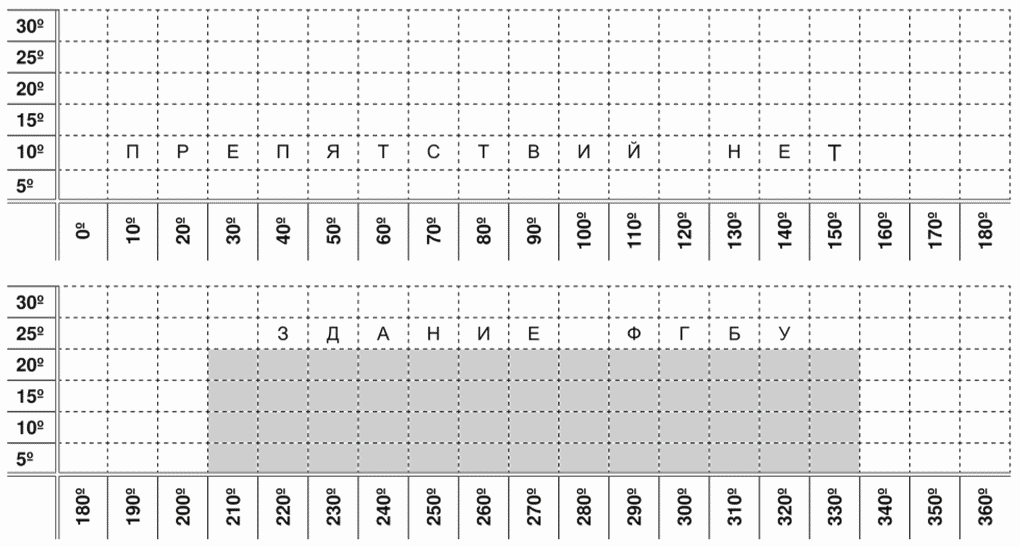

Схемы препятствий и описание влияния активных помех на частотах, близких к спутниковым сигналам (на графиках по вертикали - угол места, по горизонтали - азимут).

Рабочий центр CNG1 (рабочие центры CNG2, CNG3 и CNG4 имеют аналогичные графики)

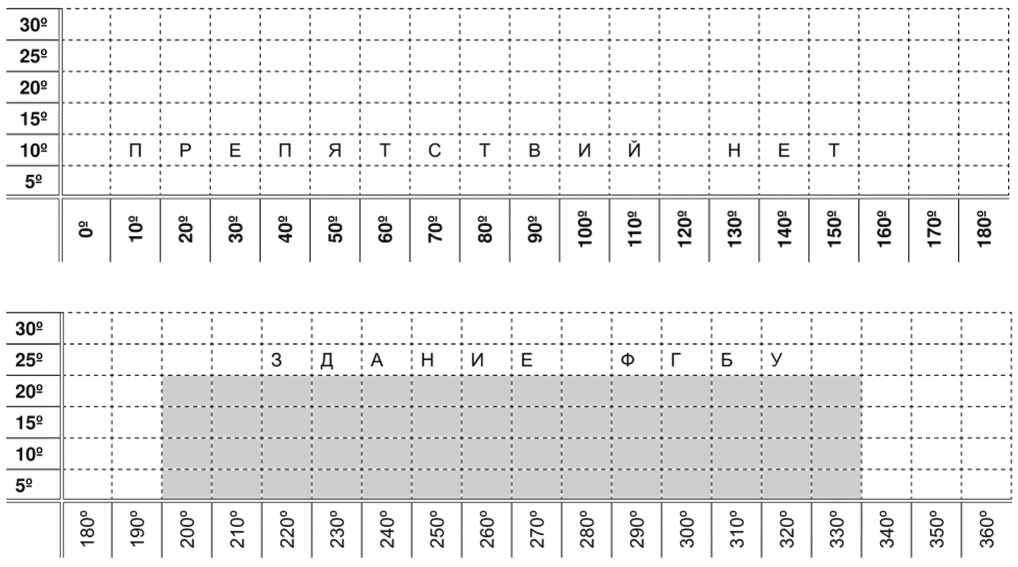

Основной центр CND1

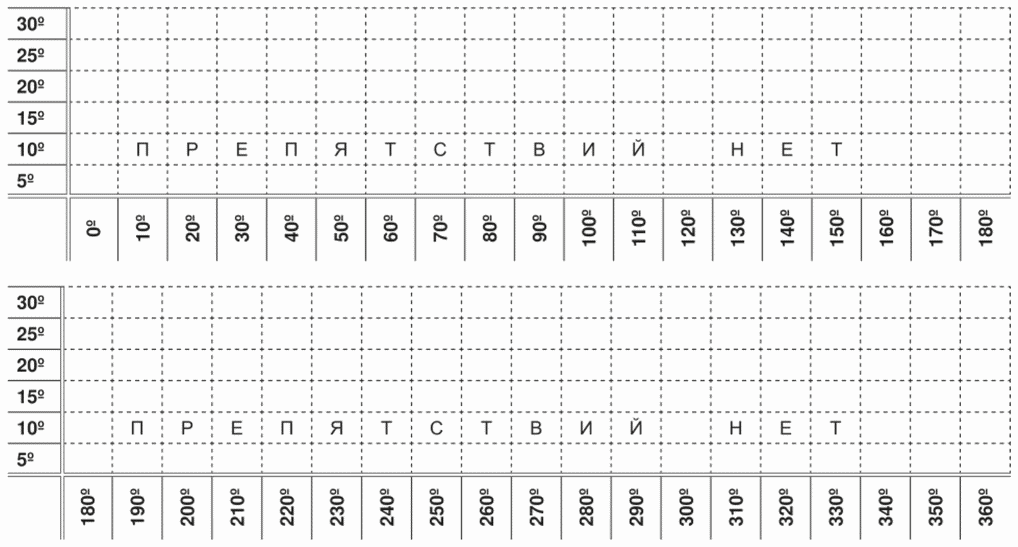

Контрольный центр CND2

Контрольный центр CND3
