"ГОСТ Р ИСО/ТС 10303-1026-2012. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1026. Прикладной модуль. Структура сборочной единицы"
(утв. и введен в действие Приказом Росстандарта от 13.11.2012 N 733-ст)

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" (ООО "Кэлс-Центр") на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2012 г. N 733-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1026:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1026. Прикладной модуль. Структура сборочной единицы" (ISO/TS 10303-1026:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1026: Application module: Assembly structure", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Апрель 2020 г.

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена нейтральными файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Настоящий стандарт специфицирует прикладной модуль для представления отношений в сборочной единице.

Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:

- Assembly_component_relationship;

- Component_upper_level_identification.

Были добавлены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:

- USE FROM Product_view_definition_arm;

- Product_occurrence_definition_relationship;

- assembly_component_relationship_constraint.

Была удалена следующая декларация модели ПЭМ на языке EXPRESS и спецификации импорта:

- USE FROM Product_view_definition_relationship_arm.

В дополнение к этому, в целях отражения изменений и для совместимости с изменениями ПЭМ, были внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы.

В разделе 1 определены область применения данного прикладного модуля, его функциональность и используемые данные.

В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.

В разделе 4 определены информационные требования прикладной предметной области с использованием принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться либо для обращения к самому типу данных, либо к экземпляру данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".

Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Структура сборочной единицы". В область применения настоящего стандарта входят:

- спецификация вхождения изделия некоторой версии в сборочную единицу;

- спецификация в сборочной единице отношений "предок - потомок";

- обозначение составной части сборочной единицы по отношению к верхнему уровню сборочной единицы;

- элементы, входящие в область применения прикладного модуля ИСО/ТС 10303-1019 "Определение представления изделия";

- элементы, входящие в область применения прикладного модуля ИСО/ТС 10303-1054 "Размерная величина".

В область применения настоящего стандарта не входят:

- описание пространственного положения составной части в сборочной единице.

Примечание - Данный аспект специфицирован в прикладном модуле "Пространственное расположение формы изделия в составе другого изделия";

- описание количества составных частей сборочной единицы с предельным количеством или с диапазоном количеств.

В настоящем стандарте использованы нормативные ссылки на следующие документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных - последнее издание (включая все изменения).

ISO/IEC 8824-1:1998 <1>, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation [Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации]

--------------------------------

<1> Заменен на ISO/IEC 8824-1:2015.

ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)

ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)

ISO 10303-21:2002 <1>, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена)

--------------------------------

<1> Заменен на ISO 10303-21:2016.

ISO 10303-44:2000 <2>, Industrial automation systems and integration - Product data representation and exchange - Part 44: Integrated generic resource: Product structure configuration (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 44. Интегрированный обобщенный ресурс. Конфигурация структуры изделия)

--------------------------------

<2> Заменен на ISO 10303-44:2019.

ISO 10303-202:1996 <3>, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи)

--------------------------------

<3> Заменен на ISO 10303-242:2014.

ISO/TS 10303-1001:2004 <4>, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида)

--------------------------------

<4> Заменен на ISO/TS 10303-1001:2019.

ISO/TS 10303-1017:2004 <5>, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия)

--------------------------------

<5> Заменен на ISO/TS 10303-1017:2010.

ISO/TS 10303-1019:2006 <6>, Industrial automation systems and integration - Product data representation and exchange - Part 1019: Application module: Product view definition (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1019. Прикладной модуль. Определение представления изделия)

--------------------------------

<6> Заменен на ISO/TS 10303-1019:2019.

ISO/TS 10303-1022:2010 <7>, Industrial automation systems and integration - Product data representation and exchange - Part 1022: Application module: Part and version identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1022. Прикладной модуль. Идентификация детали и ее версии)

--------------------------------

<7> Заменен на ISO/TS 10303-1022:2014.

ISO/TS 10303-1054:2004 <8>, Industrial automation systems and integration - Product data representation and exchange - Part 1054: Application module: Value with unit (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1054. Прикладной модуль. Размерная величина)

--------------------------------

<8> Заменен на ISO 10303-1054:2019.

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; AP);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

В настоящем стандарте применены следующие термины:

- несчетный материал (non-countable material);

- деталь (part).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль;

ПЭМ - прикладная эталонная модель;

ИММ - интерпретированная модель модуля;

URL - унифицированный указатель информационного ресурса.

В настоящем разделе определены информационные требования к прикладному модулю "Структура сборочной единицы", которые представлены в форме ПЭМ.

Примечания

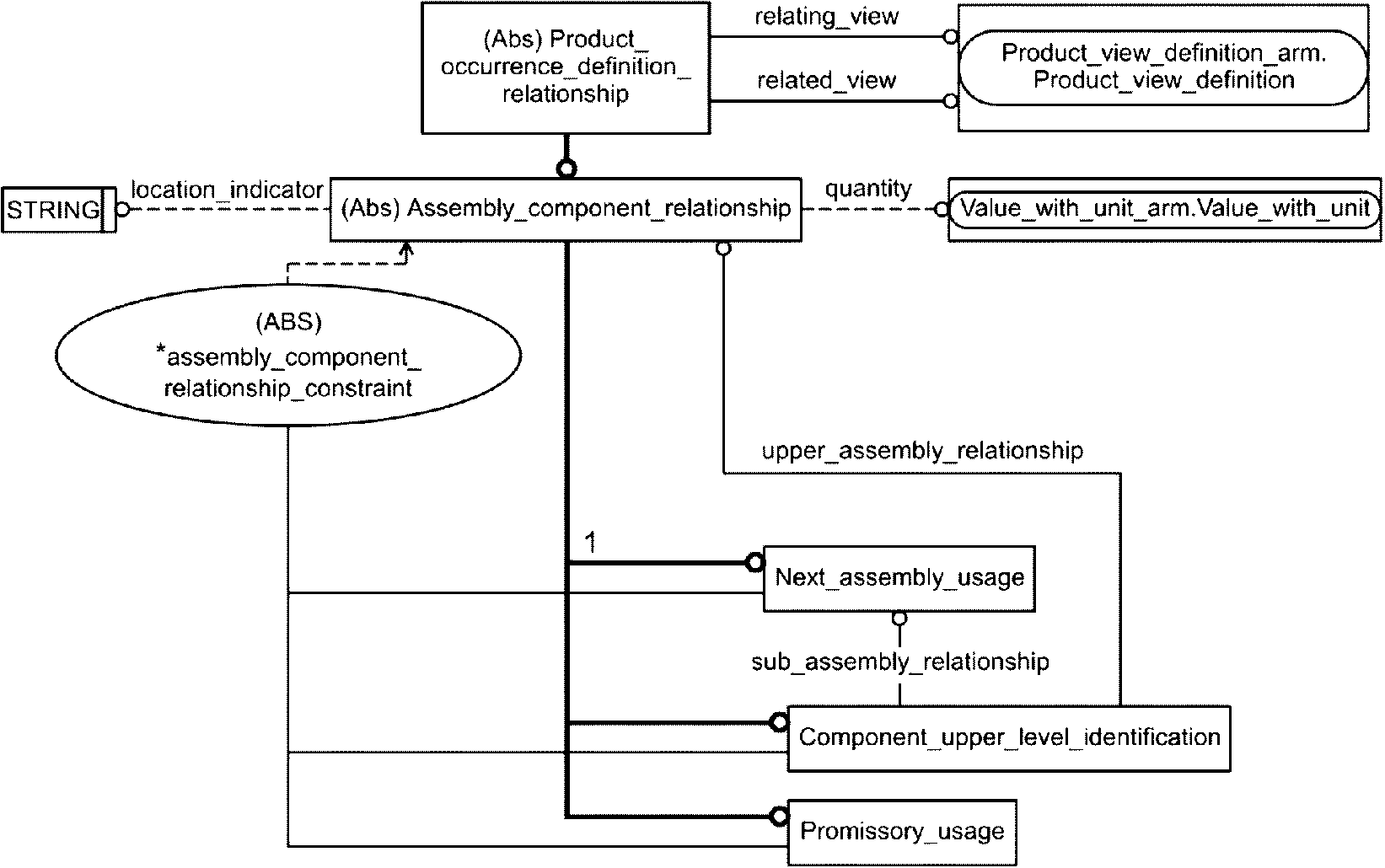

1 Графическое представление информационных требований представлено в приложении C.

2 Спецификация отображения определена в 5.1. Она показывает, как информационные требования удовлетворяются при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Assembly_structure_arm. В нем определены необходимые внешние ссылки.

EXPRESS-спецификация:

В данном подразделе представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортируемые из прикладных эталонных моделей других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:

2 Графическое представление данных схем приведено на рисунках C.1 и C.2, приложение C.

В настоящем подразделе описаны объекты ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Ниже приведены объекты ПЭМ и их определения.

Объект Assembly_component_relationship является подтипом объекта Product_occurrence_definition_relationship. Настоящий объект применяется для обозначения использования (которое может быть кратным) изделия некоторой версии в качестве составной части другого изделия некоторой версии.

Связь устанавливается между двумя определениями представлений изделия (точек зрения на изделие), представленными объектами Product_view_definition.

Посредством наследуемого атрибута relating_view обозначается представленное объектом Product_view_definition определение представления изделия (точки зрения на изделие), являющегося сборочной единицей.

Посредством наследуемого атрибута related_view обозначается представленное объектом Product_view_definition определение представления заданной версии изделия, являющегося составной частью сборочной единицы.

Контекст определяется атрибутом initial_context объекта Product_view_definition, который играет роль наследуемого атрибута relating_view объекта Assembly_component_relationship. Объект Assembly_component_relationship специфицирует, что в этом контексте изделие заданной версии, на которое косвенно ссылается атрибут related_view, рассматривается как составная часть изделия заданной версии, на которое косвенно ссылается атрибут relating_view.

Примечания

1 В ином контексте структура сборочной единицы может быть описана по-другому, например с добавлением промежуточных уровней между изделиями.

2 Настоящий объект может использоваться для установления отношений входимости в процессе конструирования или для представления состава сборочной единицы, существующей в реальном мире.

Объект Assembly_component_relationship является абстрактным супертипом, имеющим подтипы Next_assembly_usage, Promissory_usage и Component_upper_level_identification.

EXPRESS-спецификация:

Определения атрибутов

location_indicator - текст, посредством которого обозначается использование составной части сборочной единицы в схеме, списке, таблице или в материальной части оборудования. Значение этому атрибуту присваивать не обязательно;

quantity - объект Value_with_unit, определяющий, какое количество составной части сборочной единицы используется в сборочной единице. Значение этому атрибуту присваивать не обязательно.

Формальное положение

WR1: Если значение задано и его величина выражается числом, значение атрибута value_component объекта quantity должно быть больше нуля.

Объект Component_upper_level_identification является подтипом объекта Assembly_component_relationship, позволяющим ввести обозначение составной части сборочной единицы относительно верхнего уровня структуры сборочной единицы.

Примечание - Объект Component_upper_level_identification не обеспечивает добавление еще одной составной части в сборочную единицу, а предоставляет средства для более точного обозначения составляющей части сборочной единицы в составе сборочной единицы более высокого уровня.

Обозначенная составная часть сборочной единицы - это версия изделия, на которую косвенно ссылается атрибут related_view объекта, играющего роль атрибута sub_assembly_relationship.

Сборочная единица - это версия изделия, на которую косвенно ссылается атрибут relating_view объекта, играющего роль атрибута upper_assembly_relationship.

EXPRESS-спецификация:

Определения атрибутов

upper_assembly_relationship - объект Assembly_component_relationship, посредством которого косвенно обозначается сборочная единица более высокого уровня, в контексте которой обозначается составная часть сборочной единицы;

sub_assembly_relationship - объект Next_assembly_usage, посредством которого косвенно обозначается составная часть сборочной единицы, описание которой далее уточняется с помощью объекта Component_upper_level_identification.

Формальные положения:

UR1: Значения пары атрибутов upper_assembly_relationship и sub_assembly_relationship должны быть уникальны на всем множестве экземпляров объектов Component_upper_level_identification.

WR1: Объект, играющий роль атрибута upper_assembly_relationship, не должен ссылаться на объект типа Component_upper_level_identification.

WR2: В атрибуте relating_view объекта Component_upper_level_identification должна содержаться ссылка на тот же самый экземпляр объекта Product_view_definition, что и в атрибуте relating_view объекта, играющего роль атрибута upper_assembly_relationship.

WR3: В атрибуте related_view объекта Component_upper_level_identification должна содержаться ссылка на тот же самый экземпляр объекта Product_view_definition, что и в атрибуте related_view объекта, играющего роль атрибута sub_assembly_relationship.

WR4: Атрибут related_view объекта, играющего роль атрибута upper_assembly_relationship, должен содержать непосредственную или косвенную ссылку на тот же самый экземпляр объекта Product_view_definition, что и атрибут relating_view объекта, играющего роль атрибута sub_assembly_relationship.

WR5: Объект, играющий роль атрибута upper_assembly_relationship, должен быть экземпляром либо объекта Next_assembly_usage, либо объекта Component_upper_level_identification.

Объект Next_assembly_usage является подтипом объекта Assembly_component_relationship. Посредством настоящего объекта в структуре изделия устанавливается связь между составной частью сборочной единицы и той сборочной единицей, в которую данная составная часть непосредственно входит.

EXPRESS-спецификация:

Объект Product_occurrence_definition_relationship представляет отношение нахождения между двумя экземплярами объекта Product_view_definition.

EXPRESS-спецификация:

Определения атрибутов

relating_view - один из экземпляров объекта Product_view_definition, который участвует в отношении;

related_view - один из экземпляров объекта Product_view_definition, который участвует в отношении. Если в отношении один элемент зависит от другого, то настоящий атрибут содержит ссылку на зависимый элемент отношения.

Объект Promissory_usage является подтипом объекта Assembly_component_relationship. Настоящий объект устанавливает связь между сборочной единицей и составной частью сборочной единицы, независимо от количества промежуточных уровней между ними, которые могут быть заданы посредством экземпляров объектов Next_assembly_usage.

Примечание - Объект Promissory_usage может применяться для того, чтобы зафиксировать намерение использовать составную часть в сборочной единице в то время, когда структура изделия еще полностью не определена.

EXPRESS-спецификация:

В настоящем подразделе описано ограничение подтипов ПЭМ данного модуля. Ограничение подтипов накладывает ограничение на возможные сочетания подтипов и супертипов экземпляров объектов.

Ограничение assembly_component_relationship_constraint устанавливает ограничение к экземплярам подтипов объекта Assembly_component_relationship. Если создается экземпляр объекта Assembly_component_relationship, то он должен быть экземпляром строго одного из его подтипов: Component_upper_level_identification, Next_assembly_usage, Promissory_usage.

EXPRESS-спецификация:

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из их атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта для ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы, либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, созданного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[ ] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

( ) - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{ } - заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;

< > - в угловые скобки заключают один или более необходимых ссылочных путей;

| | - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен списком выбора или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных объектных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

!{} - секция, заключенная в фигурные скобки, обозначает отрицательное ограничение, налагаемое на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

#1: если количество не задано

#2: если количество задано

5.1.1.1 Атрибут location_indicator

5.1.1.2 Связь объекта Assembly_component_relationship с объектом Value_with_unit, представляющим атрибут quantity

5.1.4.1 Связь объекта Component_upper_level_identification с объектом Assembly_component_relationship, представляющим атрибут upper_assembly_relationship

5.1.4.2 Связь объекта Component_upper_level_identification с объектом Next_assembly_usage, представляющим атрибут sub_assembly_relationship

5.1.5.1 Связь объекта Product_occurrence_definition_relationship с объектом Product_view_definition, представляющим атрибут related_view

5.1.5.2 Связь объекта Product_occurrence_definition_relationship с объектом Product_view_definition, представляющим атрибут relating_view

Ограничение подтипа assembly_component_relationship_constraint отображается в ограничение ONEOF (один из взаимоисключающих вариантов), которое определено непосредственно в объекте assembly_component_usage.

Ограничение подтипа: assembly_component_usage.

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы из общих ресурсов или из других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Структура сборочной единицы", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:

- использование объекта супертипа не дает прав применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает прав применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые даны выше, можно найти в следующих стандартах и документах комплекса ИСО 10303:

2 Графическое представление данных схем приведено на рисунке D.1, приложение D.

Наименования объектов, использованных в настоящем стандарте, определены в стандартах и документах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований объектов содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Assembly_structure_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Assembly_structure_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые были конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не были конкретизированы или на которые нет ссылок в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Диаграмма на рисунке D.1 получена из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схеме общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью оператора USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые были конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не были конкретизированы или на которые нет ссылок в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:

- сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

- EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, то необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.
