"ГОСТ Р 55013-2012. Национальный стандарт Российской Федерации. Энергетическая эффективность. Электроплиты, электроплитки и жарочные электрошкафы бытовые и аналогичные. Показатели энергетической эффективности и методы определения"
(утв. и введен в действие Приказом Росстандарта от 20.09.2012 N 393-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе Директивы 2002/40/ЕС

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 39 "Энергосбережение, энергетическая эффективность, энергоменеджмент"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 393-ст

4 Настоящий стандарт соответствует Директиве 2002/40/ЕС по выполнению Директивы 92/75/ЕЕС, касающейся маркировки мощности бытовых электрических печей, в части установления классов энергетической эффективности

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Настоящий стандарт распространяется на бытовые электрошкафы: встраиваемые, в составе бытовых плит, и применяемые самостоятельно (отдельно), как напольные, так и настольные, в том числе с грилем и пиролизной самоочисткой (далее - электрошкафы).

Настоящий стандарт не распространяется на:

- микроволновые печи и микроволновые комбинированные печи;

- малогабаритные электрошкафы (см. 3.4);

- электрошкафы без терморегулирования;

- электрошкафы со способом разогрева пищи, отличным от указанного в 3.1 - 3.3.

Настоящий стандарт устанавливает:

- классы энергетической эффективности;

- требования к нанесению маркировки на электрошкафы.

Настоящий стандарт не устанавливает требования безопасности и потребительские характеристики.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51401 (ИСО 3744-94) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью <1>

--------------------------------

<1> Действует ГОСТ Р ИСО 3744-2013 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технический метод в существенно свободном поле над звукоотражающей плоскостью".

ГОСТ Р МЭК 60350 Плиты, конфорочные панели, жарочные шкафы и грили электрические для бытового использования. Методы измерения функциональных характеристик

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 стандартный разогрев пищи: Разогрев пищи только за счет теплового излучения и естественной конвекции.

Примечание - Электрошкафы, которые имеют только один нагревательный элемент на верхней стенке камеры (например, нагревательный элемент гриля), не являются электроплитами со стандартным разогревом пищи.

3.2 разогрев пищи принудительной циркуляцией воздуха: Разогрев пищи за счет передачи тепла посредством принудительной конвекции (циркуляции воздуха), осуществляемой с помощью вентилятора.

3.3 разогрев пищи горячим паром: Разогрев пищи горячим паром (температура значительно выше 100 °C) при внешнем давлении 0,1 МПа (1 бар).

3.4 малогабаритная электроплита: Электроплита, полезный объем которой менее 12 л.

3.5 многокамерная электроплита: Электроплита, имеющая не менее двух камер для приготовления пищи, которые регулируются независимо друг от друга и не могут устанавливаться вне электрошкафа.

Полезный объем электрошкафа вычисляют как произведение высоты, ширины и глубины и выражают в литрах с округлением до целого. В зависимости от полученного значения полезный объем электрошкафа относят к одному из следующих типов:

- малый: 12 л <= объем < 35 л;

- средний: 35 л <= объем < 65 л;

- большой: 65 л <= объем.

Для обозначения энергетической эффективности электроплит, электроплиток и жарочных электрошкафов в зависимости от индекса установлены классы (по возрастанию) от A до G согласно таблицам 1, 2 и 3 соответственно.

6.1 Этикетка энергетической эффективности должна содержать:

- наименование или торговую марку предприятия-изготовителя;

- обозначение модели;

- класс энергетической эффективности;

- количество потребляемой энергии, кВт·ч/год, округленное до целого числа.

Идентификационные буквы по размеру не должны быть меньше, чем данные, указывающие класс энергетической эффективности, однако их размер не должен превышать в два раза размер идентификационных букв;

- расход электроэнергии в киловатт-часах для электрошкафов с разными способами разогрева (стандартный разогрев и/или разогрев принудительной циркуляцией воздуха, горячим паром) определяют при стандартной загрузке;

- объем (указывают полезный объем электрошкафа(ов) в литрах);

- тип электрошкафа.

Основание указательной стрелки должно быть расположено против соответствующего обозначения типа электрошкафа;

- корректированный уровень звуковой мощности в дБA (при необходимости).

6.2 Этикетку энергетической эффективности следует прилагать к каждому электрошкафу, а при демонстрации электрошкафа, выставленного торговым предприятием для продажи, этикетку следует размещать так, чтобы она была хорошо видна при осмотре потенциальным покупателем.

6.3 Пример заполнения этикетки энергетической эффективности приведен в приложении А.

7.1 Методы испытаний электрошкафов - по ГОСТ Р МЭК 60350.

7.2 Корректированный уровень звуковой мощности - по ГОСТ Р 51401.

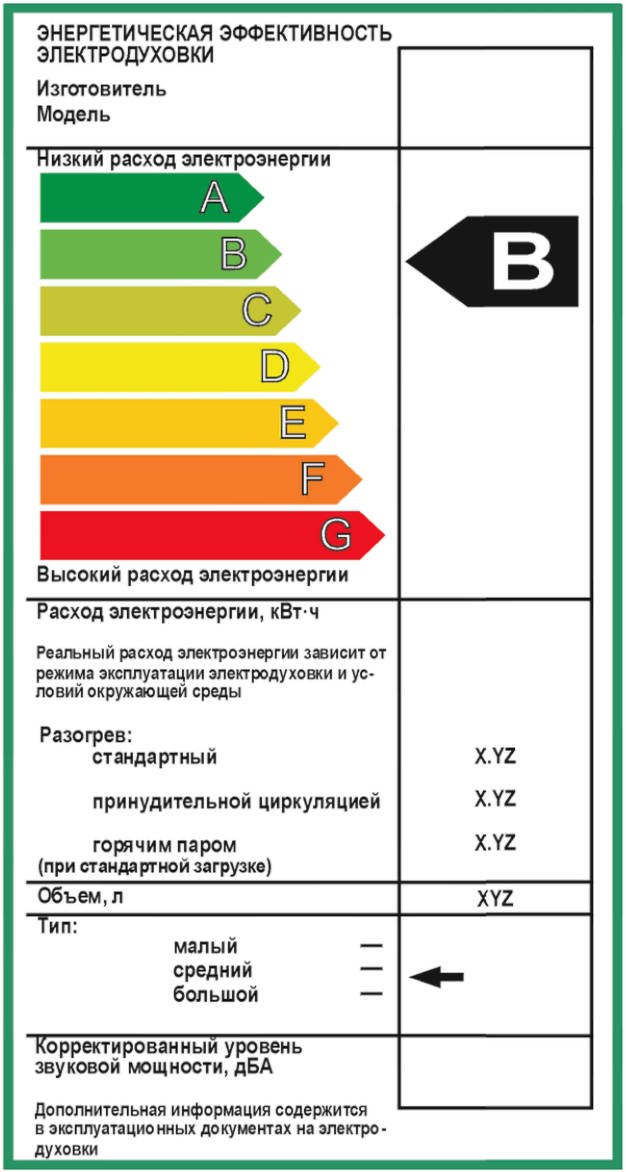

А.1 Маркировка представлена на рисунке А.1.

А.2.1 При оформлении этикетки энергетической эффективности для обозначения указателей (стрелок) допускается использовать следующие цвета: голубой, пурпурный, желтый, черный.

Пример условного обозначения цвета элемента этикетки энергетической эффективности:

А.2.2 Цвет указателей (стрелок) этикетки энергетической эффективности, обозначающий класс энергетической эффективности, соответствует цвету краски, получаемой в результате смешения следующих композиций:

высший класс X0X0: 100% голубой; 0% пурпурной; 100% желтой; 0% черной;

второй класс 70X0: 70% голубой; 0% пурпурной; 100% желтой; 0% черной;

третий класс 30X0: 30% голубой; 0% пурпурной; 100% желтой; 0% черной;

четвертый класс 00X0: 0% голубой; 0% пурпурной; 100% желтой; 0% черной;

пятый класс 03X0: 0% голубой; 30% пурпурной; 100% желтой; 0% черной;

шестой класс 07X0: 0% голубой; 70% пурпурной; 100% желтой; 0% черной;

низший класс 0XX0: 0% голубой; 100% пурпурной; 100% желтой; 0% черной.

А.2.3 Цвет контурных линий этикетки энергетической эффективности:

- X070: 100% голубого; 0% пурпурного; 70% желтого; 0% черного.

А.2.4 Цвет текста этикетки энергетической эффективности:

- 000X: 0% голубого; 0% пурпурного; 0% желтого; 100% черного.

А.2.5 Фон этикетки энергетической эффективности - белый.
