ГОСТ Р 54228-2010 (CEN/TS 15443:2006) Топливо твердое из бытовых отходов. Методы подготовки лабораторной пробы
ГОСТ Р 54230-2010 (CEN/TS 15415:2006) Топливо твердое из бытовых отходов. Определение гранулометрического состава ситовым методом
ГОСТ Р 54231-2010 (CEN/TS 15414-1:2006) Топливо твердое из бытовых отходов. Определение содержания влаги высушиванием. Часть 1. Общая влага. Стандартный метод
ГОСТ Р 54232-2010 (CEN/TS 15414-2:2006) Топливо твердое из бытовых отходов. Определение содержания влаги высушиванием. Часть 2. Общая влага. Ускоренный метод
ГОСТ Р 54235-2010 (CEN/TS 15357:2006) Топливо твердое из бытовых отходов. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения, Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины и определения по ГОСТ Р 54235.
4.1 Сущность метода
Проба помещается в контейнер для испытаний с регулируемым размером отверстия для разгрузки материала. Посредством увеличения открытия разгрузочного отверстия частицы, стремящиеся к образованию свода, в итоге осыпаются; размер открытия отверстия в этот момент представляет значение сводообразования испытываемого топлива.
4.2 Оборудование
4.2.1 Оборудование для определения степени сводообразования неслипающихся материалов, состоящее из контейнера с эффективной площадью [(1,1 +/- 0,01) x (2 +/- 0,01)] м2 и минимальной высотой (0,75 +/- 0,01) м, стороны контейнера изготавливаются из ориентированно-стружечной плиты (ОСП) (см. рисунки 1 и 2).

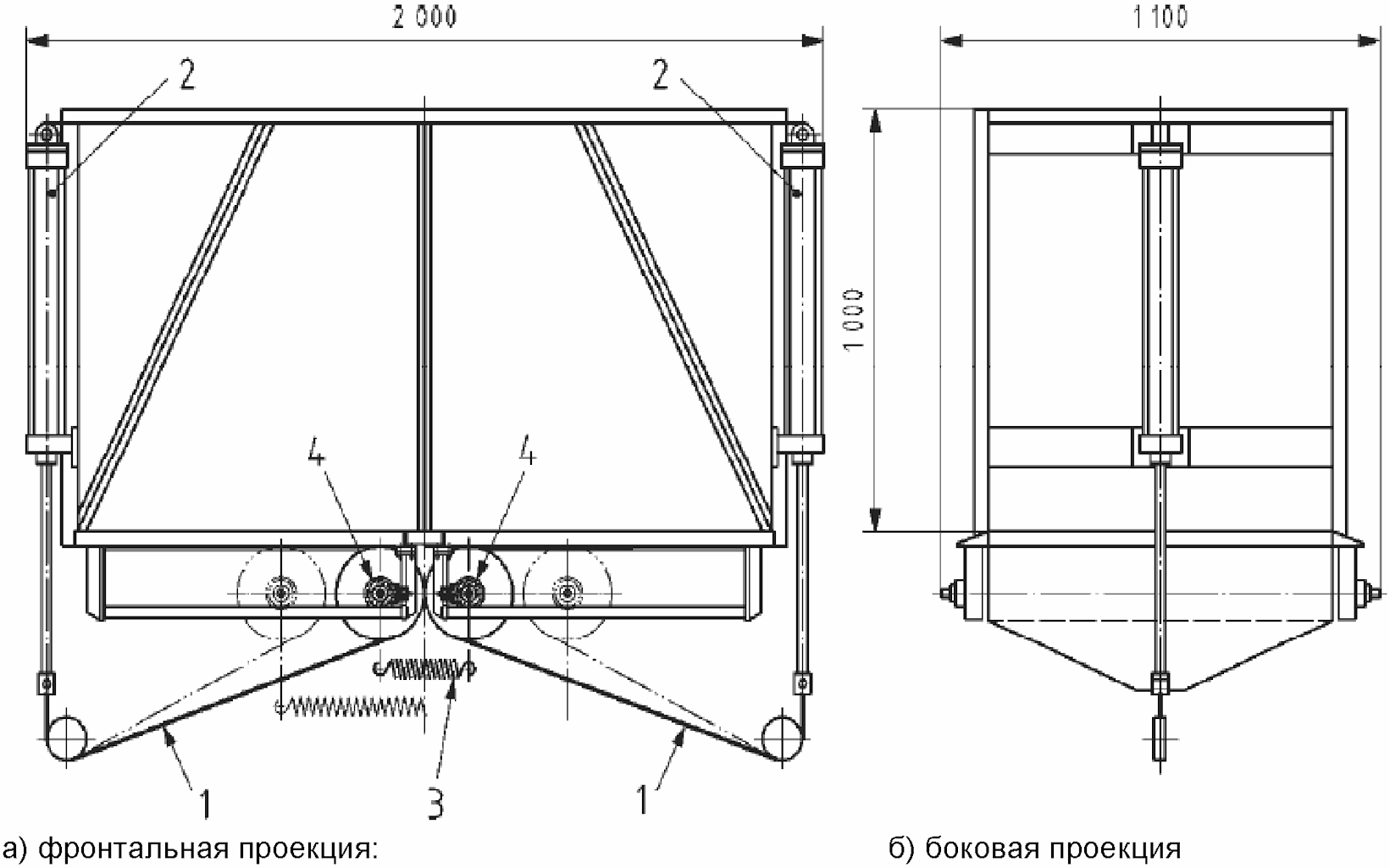

![]() 1 - резиновый коврик; 2 - поршень; 3 - пружина; 4 - стальная бобина.
неслипающегося материала
Дно контейнера должно быть изготовлено из двух твердых резиновых ковриков со следующими размерами: ширина - (1,1 +/- 0,01) м; минимальная длина - 2,2 м; толщина - (0,01 +/- 0,001) м.
Один край каждого резинового коврика (см. позицию 1 рисунка 1а) должен быть зафиксирован на нижнем крае торцевой пластины контейнера. Противоположные края должны быть зафиксированы пневматическими поршнями (см. позицию 2 рисунка 1а), после чего их накручивают на стальную бобину (см. позицию 4 рисунка 1а), расположенную ниже дна контейнера. Стальные бобины должны иметь внешний диаметр (0,32 +/- 0,001) м. Центры бобин должны располагаться на расстоянии (0,43 +/- 0,05) м ниже горизонтальной нижней плоскости контейнера.
Бобины вращаются в направлении боковых поверхностей контейнера с помощью поршней, образуя щель, открывающуюся в дне контейнера из середины наружу. Когда сила поршней ослабевает, пружины (см. позицию 3 рисунка 1а) возвращают две стальные бобины в исходное положение, закрывая открытую щель.
Такое движение позволяет минимизировать трение частиц материала при постоянном открывании.
Для облегчения работы контейнер может быть оборудован колесной опорой.

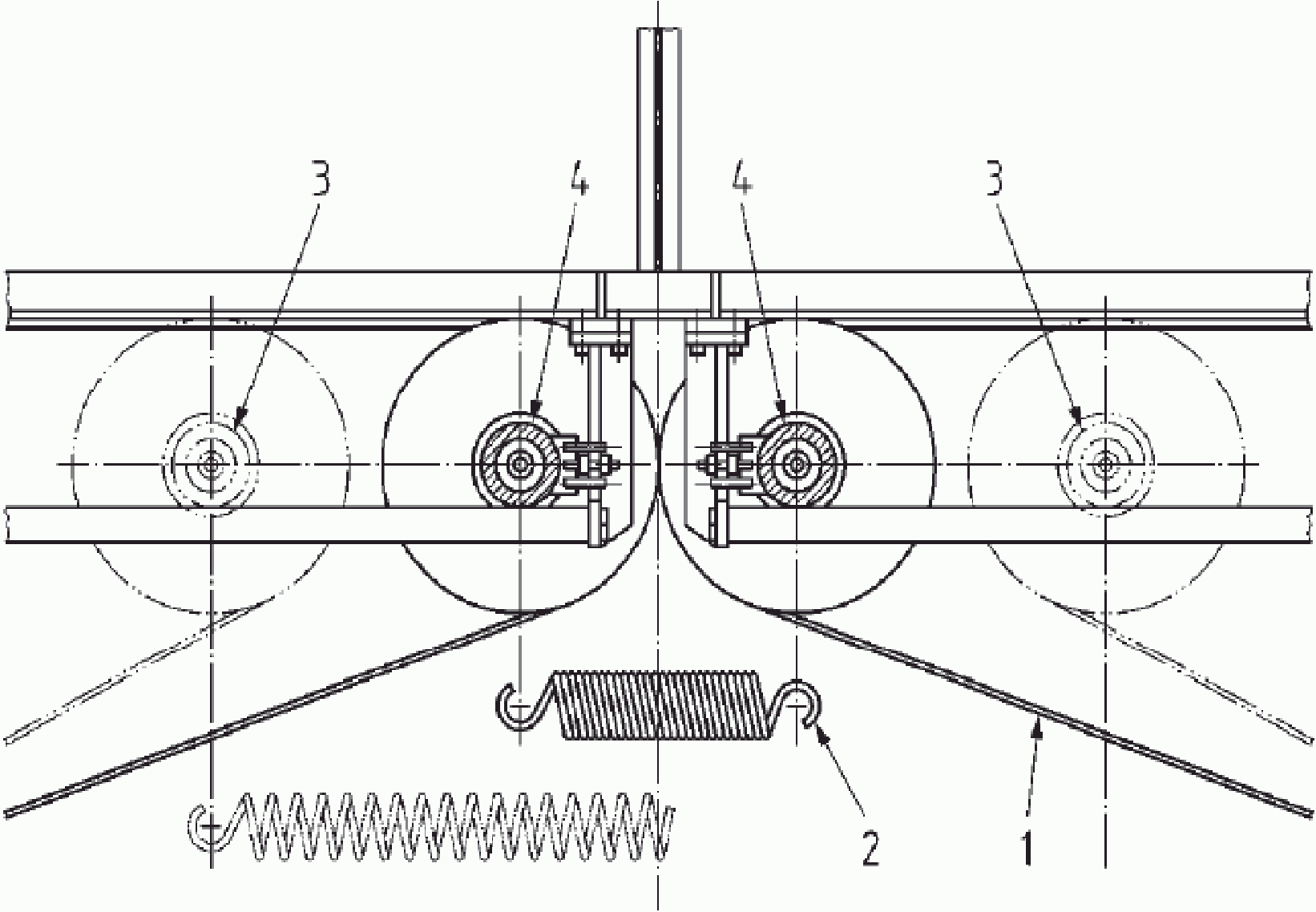

На рисунке 2 изображен сектор рисунка 1, показывающий принцип действия аппарата для определения степени сводообразования неслипающегося материала более детально.
![]() 1 - резиновый коврик; 2 - пружина; 3 - стальная бобина в исходной позиции; 4 - стальная бобина в открытой позиции.
сводообразования сыпучего материала

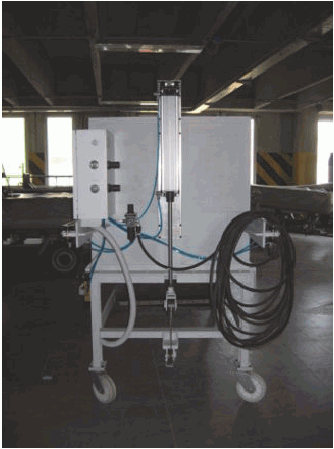

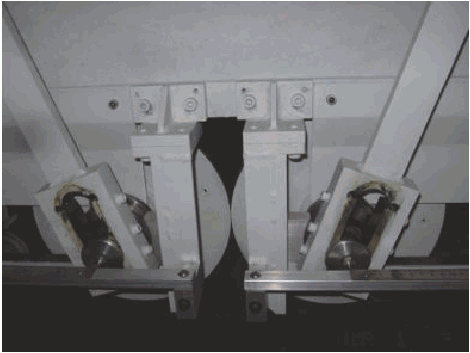

На рисунках 3 - 5 изображены фотографии аппарата для определения сводообразования сыпучего материала.
![]() сводообразования сыпучего материала

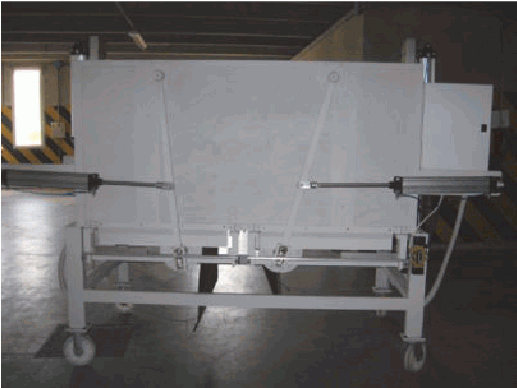

![]() Рисунок 4 - Принцип работы аппарата для определения степени
сводообразования сыпучего материала
![]() сводообразования сыпучего материала
4.2.2 Измерительная стальная рулетка с проградуированной шкалой, мм, для измерения расстояния между бобинами после обрушения свода.
4.2.3 Лопата для гомогенизации образца.
Проба должна быть отобрана и подготовлена в соответствии с ГОСТ Р 54227 и ГОСТ Р 54228. Минимальный объем навески должен быть 1,1 м3 без уплотнения.
Разделение пробы на части в зависимости от распределения частиц по размеру проводится в соответствии с ГОСТ Р 54228 и ГОСТ Р 54230. Размеры частиц должны записываться вместе с результатами испытания на степень сводообразования материала.
Содержание влаги материала отдельных частей пробы определяют в соответствии с ГОСТ Р 54231 или ГОСТ Р 54232. Содержание влаги записывают вместе с результатами испытания на степень сводообразования материала, а также записывают минимальный размер пробы в соответствии с ГОСТ Р 54227.
4.4 Проведение испытания
Аппарат для определения степени сводообразования неслипающегося материала (4.2.1) помещают на чистый твердый бетонный пол.
Расстояние между полом и нижней частью аппарата должно обеспечивать свободное падение пробы.
Контейнер аппарата (4.2.1) должен быть сухим и пустым. Пробу загружают в контейнер на такой уровень, чтобы она была распределена ровным слоем толщиной 0,5 м.
Загрузка контейнера пробой может быть осуществлена, например, при помощи фронтального погрузчика.
Накручивать резиновые коврики следует медленно при помощи пневматических поршней, чтобы создать щель под пробой. Как только свод в пробе обрушивается, процесс открывания щели необходимо остановить и измерить наименьшее расстояние между поверхностями бобин при помощи металлической измерительной рулетки (4.2.2) с точностью до 1 мм.
После измерения открывают дно контейнера с пробой при помощи пневматических поршней до полного его опорожнения. Всю пробу объединяют, снова гомогенизируют и повторяют испытание еще 10 раз.
Примечание - Испытание должно быть проведено предпочтительно на месте производства или использования твердого топлива из бытовых отходов, а минимальный объем пробы должен быть 1,1 м3 (см. 4.3).
4.5 Расчет
Результат относительной степени сводообразования материала записывается как среднее арифметическое 10 определений.
5.1 Сущность метода
Для слипающихся материалов минимальный сдвиг, который вызывает обрушение уплотненной пробы, представляет собой показатель свойства сводообразования материала.
5.2 Оборудование
5.2.1 Аппарат для измерения сдвига, состоящий в основном из испытательной камеры и крышки (см. рисунок 6).
размеры в миллиметрах
![]() 1 динамометр
сдвига (продольный разрез)
Камера должна иметь круглое сечение. Внутренние размеры этого цилиндра достигают (150 +/- 5) мм в ширину и (100 +/- 10) мм в высоту. Дно цилиндра должно иметь круглое отверстие диаметром (110 +/- 0,5) мм. Испытываемую пробу покрывают плоской пластиной диаметром (90 +/- 0,5) мм; пластина должна быть расположена точно по центру камеры. Пластина должна быть связана с динамометром.
Как испытательная камера, так и пластина должны быть изготовлены из полированной нержавеющей стали.
5.2.2 Лопата для гомогенизации пробы.
5.3 Отбор и подготовка проб
Проба должна быть отобрана и подготовлена в соответствии с ГОСТ Р 54227 и ГОСТ Р 54228. Если необходимо, определяют массу пробы в соответствии с ГОСТ Р 54227. Масса пробы должна быть около 1 кг.
Материал пробы должен быть комнатной температуры. Содержание влаги в пробе определяется на рабочее состояние топлива.
5.4 Сущность метода
Подготовка уплотненной пробы в камере аппарата для определения сдвига (5.2.1) производится при помощи плоской пластины. Пробу взвешивают и помещают в камеру, равномерно распределяя по поверхности. Пробу накрывают пластиной и придавливают с умеренной силой (например, 5000 Па) для уплотнения.
Записывают высоту уплотненной пробы.
После удаления диска, закрывающего отверстие в дне камеры, заменяют пластину плоским диском и постепенно увеличивают давление.
После разрыва пробы регистрируют приложенную нагрузку и записывают вес вытесненного материала.
Автоматическое оборудование может использоваться, если метод подтверждается параллельными измерениями. Это автоматическое оборудование должно отвечать всем требованиям настоящего стандарта в отношении размера пробы, температурного режима, атмосферы и точности взвешивания. Отклонения от настоящего стандарта должны быть записаны в протокол и обоснованы.
5.5 Вычисления
Вычисление прочности на сдвиг,
,где W - разрушающая нагрузка, Н;
D - диаметр отверстия в дне контейнера, м;
h - высота вытесненного цилиндра, м.
Прочность на сдвиг выражается как среднеарифметическое пяти параллельных определений.
6.1 Общие положения
Термины приведены в ГОСТ Р ИСО 5725-1 и ГОСТ Р ИСО 5725-5.
6.2 Предел повторяемости
Результаты повторных определений, проведенных в той же лаборатории тем же оператором на том же оборудовании в короткий интервал времени на той же пробе, не должны отличаться более чем на 15%.
6.3 Предел воспроизводимости
Средние значения результатов повторных определений, которые проведены в различных лабораториях на представительных навесках, отобранных от одной пробы на последнем этапе подготовки пробы, должны отличаться не более чем на 25%.
Протокол испытаний должен содержать:
а) идентификационные данные лаборатории и дату проведения анализа;
б) идентификационные данные продукции или пробы и число проведенных определений;
в) ссылку на настоящий стандарт;
г) результаты испытаний;
д) описание любых необычных проявлений, отмеченных в ходе проведения испытания;
е) описание любых операций, не включенных в настоящий стандарт или рассматриваемых как дополнительные.
