Утвержден и введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 13 ноября 2012 г. N 757-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1112

ПРИКЛАДНОЙ МОДУЛЬ. УПРАВЛЕНИЕ КОНФИГУРАЦИЕЙ

С ПОМОЩЬЮ СПЕЦИФИКАЦИЙ

Industrial automation systems and integration. Product data

representation and exchange. Part 1112. Application

module. Specification control

ISO/TS 10303-1112:2010-03

Industrial automation systems and integration - Product data

representation and exchange - Part 1112: Application module:

Specification control

(IDT)

ГОСТ Р ИСО/ТС 10303-1112-2012

Группа П87

ОКС 25.040.40

ОКСТУ 4002

Дата введения

1 сентября 2013 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2012 г. N 757-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1112:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1112. Прикладной модуль. Управление конфигурацией с помощью спецификаций (ISO/TS 10303-1112:2010-03 "Industrial automation systems and integration - Product data representation and exchange - Part 1112: Application module: Specification control").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте /template/go.php?url=https://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Стандарт подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".

Настоящий стандарт определяет прикладной модуль для представления изделий с большим числом вариантов. Данный прикладной модуль обеспечивает единицу функциональности для прикладных протоколов.

Примечание - Прикладной модуль "Управление конфигурациями" определяет единицу функциональности S7 из ИСО 10303-214.

Второе издание ИСО/ТС 10303-1112, соответствующее настоящему стандарту, включает в себя приведенные ниже изменения к первому изданию.

Исключены следующие спецификации интерфейсов на языке EXPRESS из прикладной эталонной модели (ПЭМ):

- USE FROM Effectivity_application_arm;

- USE FROM Functional_breakdown_arm;

- USE FROM Product_occurrence_arm;

- USE FROM Physical_breakdown_arm;

- USE FROM Specified_product_arm.

Также изменены спецификация отображений, схема интерпретированной модели модуля (ИММ) и EXPRESS-G диаграммы для того, чтобы отразить и обеспечить соответствие изменениям, внесенным в ПЭМ.

В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.

В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии.

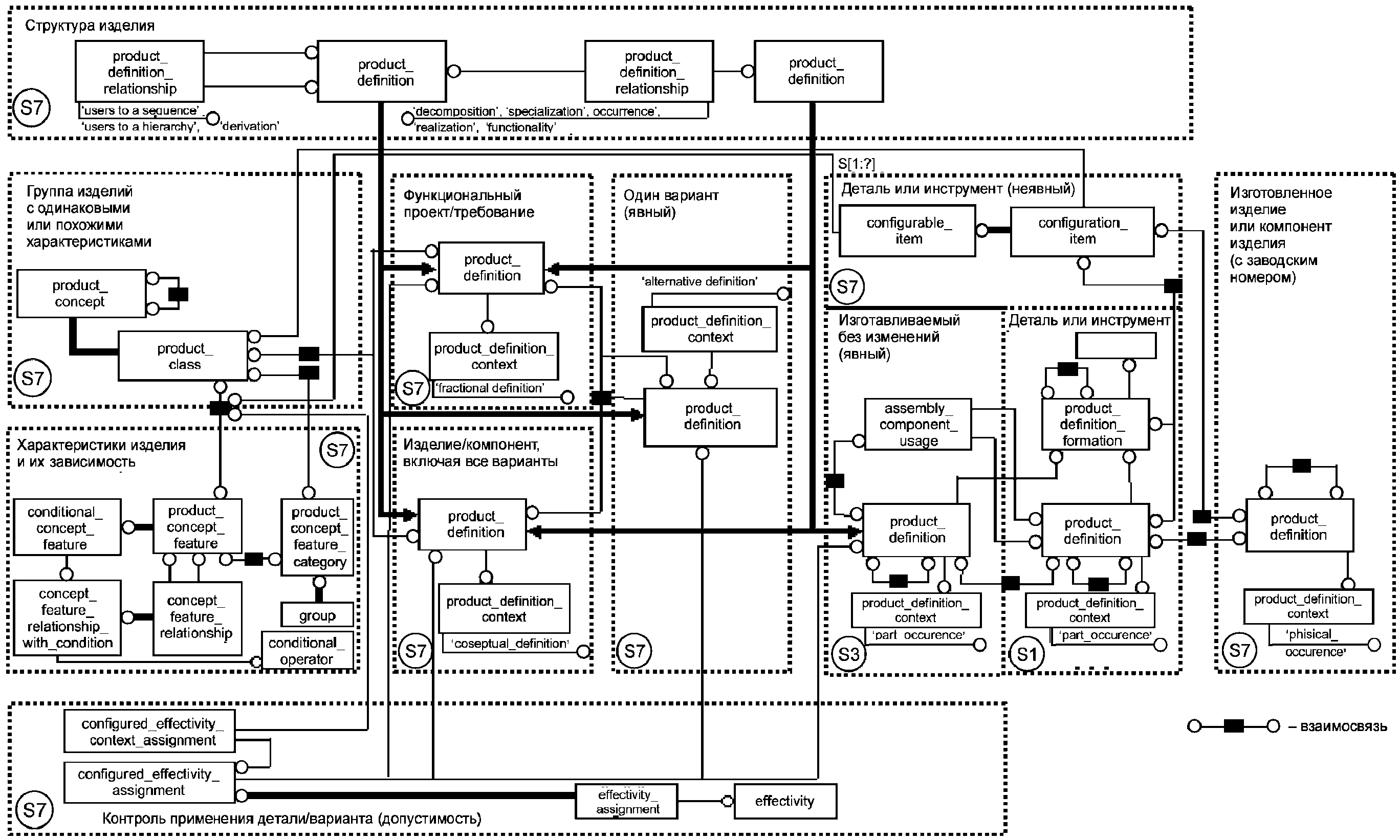

Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1 Область применения

Настоящий стандарт определяет прикладной модуль "Управление конфигурацией с помощью спецификаций".

Требования настоящего стандарта распространяются на:

- классы изделий, используемые для идентификации групп аналогичных изделий, предлагаемых потребителям;

- спецификации, используемые для описания характеристик изделий;

- категории спецификаций, используемые для группировки сходных характеристик изделий;

- представления спецификаций, используемые для контроля применения детали в изделиях и для определения условий применения для классов изделий;

- функции изделий, используемые для описания функциональных требований к изделиям и компонентам изделий;

- компоненты изделий, используемые для описания общей структуры декомпозиции всех изделий данного класса или данного множества альтернативных решений;

- альтернативные решения, используемые для описания возможных вариантов для компонента или функции изделия;

- экземпляры элементов, используемые для идентификации наличия компонента в структуре сборочной единицы.

Пример - Экземпляры элемента могут определять элементы альтернативных решений;

- конфигурации, используемые для установления связи между деталями (экземплярами элементов), альтернативными решениями, компонентами изделия или функциями изделия и вариантами их использования.

Пример - Вариантом использования являются условия, при которых используются данные конфигурации;

- спецификации изделия, используемые для идентификации изготавливаемого изделия, не принадлежащего к классу изделий, с помощью его специфических характеристик (спецификаций).

Пример - Заказ потребителя на отдельный предмет мебели является идентификацией изделия;

- положения, относящиеся к области применения прикладного модуля "Альтернативное решение", установленного в ИСО/ТС 10303-1109;

- положения, относящиеся к области применения прикладного модуля "Комплект деталей", установленного в ИСО/ТС 10303-1115;

- положения, относящиеся к области применения прикладного модуля "Размещение изделия", установленного в ИСО/ТС 10303-1343;

- положения, относящиеся к области применения прикладного модуля "Идентификация и версия требования", установленного в ИСО/ТС 10303-1140;

- положения, относящиеся к области применения прикладного модуля "Конфигурация на основе спецификации", установленного в ИСО/ТС 10303-1108.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО/МЭК 8824-1 Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)

ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)

ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-202 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)

ИСО/ТС 10303-1017 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)

ИСО/ТС 10303-1108 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1108. Прикладной модуль. Конфигурация на основе спецификации (ISO/TS 10303-1108, Industrial automation systems and integration - Product data representation and exchange - Part 1108: Application module: Specification based configuration)

ИСО/ТС 10303-1109 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1109. Прикладной модуль. Альтернативное решение (ISO/TS 10303-1109, Industrial automation systems and integration - Product data representation and exchange - Part 1109: Application module: Alternative solution)

ИСО/ТС 10303-1115 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1115. Прикладной модуль. Комплект деталей (ISO/TS 10303-1115, Industrial automation systems and integration - Product data representation and exchange - Part 1115: Application module: Part collection)

ИСО/ТС 10303-1140 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1140. Прикладной модуль. Идентификация и версия требования (ISO/TS 10303-1140, Industrial automation systems and integration - Product data representation and exchange - Part 1140: Application module: Requirement identification and version)

ИСО/ТС 10303-1343 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1343. Прикладной модуль. Размещение изделия (ISO/TS 10303-1343, Industrial automation systems and integration - Product data representation and exchange - Part 1343: Application module: Product placement)

3 Термины и сокращения

3.1 Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

3.2 Термин, определенный в ИСО 10303-202

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция (application interpreted construct).

3.3 Термины, определенные в ИСО/ТС 10303-1001

В настоящем стандарте применены следующие термины:

- прикладной модуль (application module);

- интерпретированная модель модуля (module interpreted model).

3.4 Термин, определенный в ИСО/ТС 10303-1017

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

3.5 Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса (uniform resource locator).

4 Информационные требования

В данном разделе определены информационные требования к прикладному модулю "Управление конфигурацией с помощью спецификаций", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Спецификация устанавливает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Specification_control_arm.

EXPRESS-спецификация:

SCHEMA Specification_control_arm;

4.1 Необходимые ПЭМ прикладных модулей

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

USE FROM Alternative_solution_arm; -- ISO/TS 10303-1109

USE FROM Part_collection_arm; -- ISO/TS 10303-1115

USE FROM Product_placement_arm; -- ISO/TS 10303-1343

USE FROM Requirement_identification_and_version_arm; -- ISO/TS 10303-1140

USE FROM Specification_based_configuration_arm; -- ISO/TS 10303-1108

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих документах комплекса ИСО 10303:

Alternative_solution_arm	- ИСО/ТС 10303-1109;
Part_collection_arm	- ИСО/ТС 10303-1115;
Product_placement_arm	- ИСО/ТС 10303-1343;
Requirement_identification_and_version_arm	- ИСО/ТС 10303-1140;
Specification_based_configuration_arm	- ИСО/ТС 10303-1108.

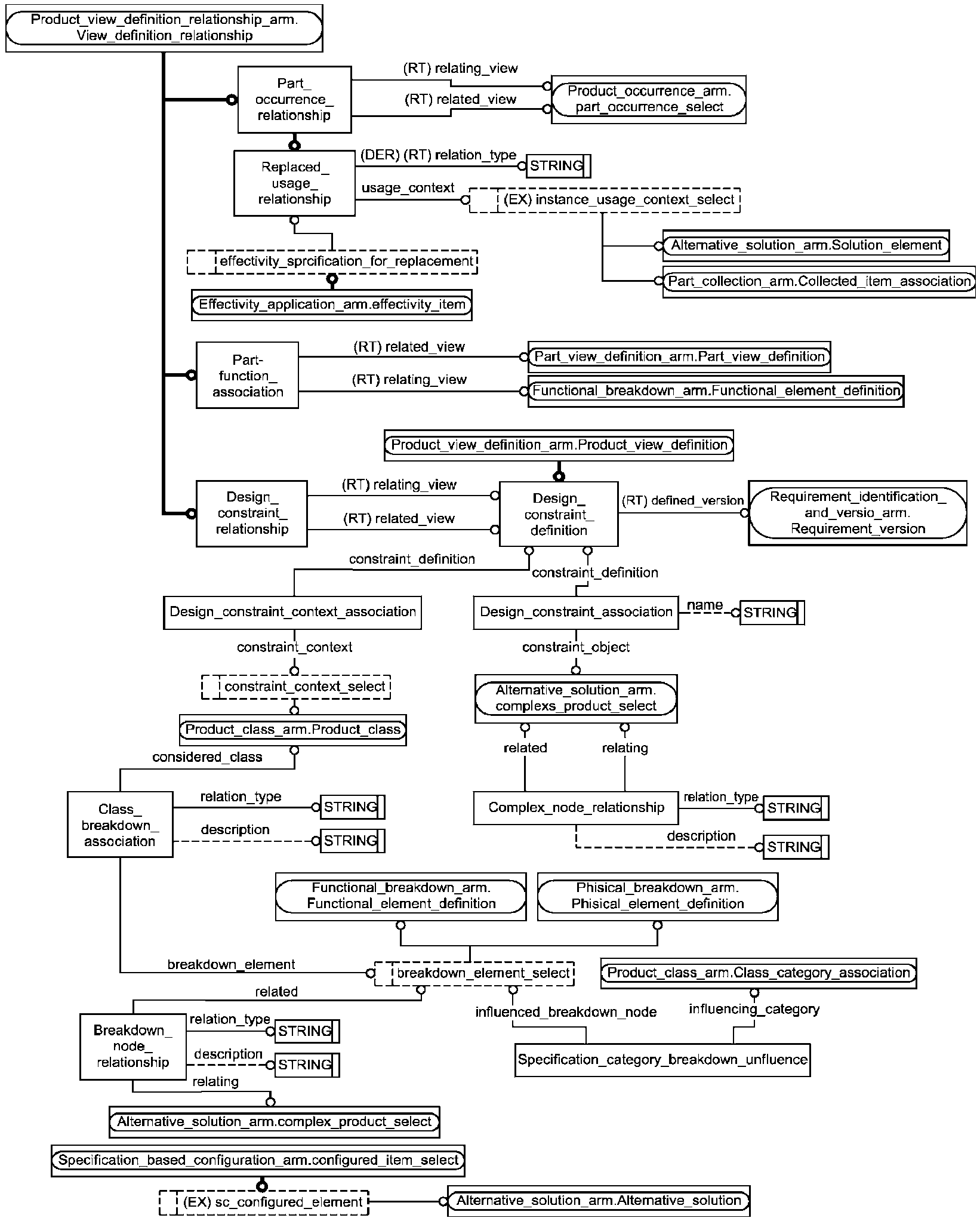

2 Графическое представление схемы Specification_control_arm приведено в приложении C, рисунки C.1 и C.2.

4.2 Определение типов данных ПЭМ

В данном подразделе определены типы данных ПЭМ прикладного модуля "Управление конфигурацией с помощью спецификаций".

4.2.1 Тип данных breakdown_element_select

Тип данных breakdown_element_select допускает использование типов данных Functional_element_definition и Physical_element_definition.

EXPRESS-спецификация:

TYPE breakdown_element_select = SELECT

(Functional_element_definition,

Physical_element_definition);

END_TYPE;

4.2.2 Тип данных constraint_context_select

Тип данных constraint_context_select допускает использование типа данных Product_class.

EXPRESS-спецификация:

TYPE constraint_context_select = SELECT

(Product_class);

END_TYPE;

4.2.3 Тип данных effectivity_specification_for_replacement

Тип данных effectivity_specification_for_replacement является расширением типа данных effectivity_item. В его список альтернативных типов данных добавлен тип данных Replaced_usage_relationship.

EXPRESS-спецификация:

TYPE effectivity_specification_for_replacement = SELECT BASED_ON effectivity_item WITH

(Replaced_usage_relationship);

END_TYPE;

4.2.4 Тип данных instance_usage_context_select

Тип данных instance_usage_context_select является наращиваемым списком альтернативных типов данных, который допускает использование типов данных Collected_item_association и Solution_element.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

TYPE instance_usage_context_select = EXTENSIBLE GENERIC_ENTITY SELECT

(Collected_item_association,

Solution_element);

END_TYPE;

4.2.5 Тип данных sc_configured_element

Тип данных sc_configured_element является расширением типа данных configured_item_select. В его список альтернативных типов данных добавлен тип данных Alternative_solution.

EXPRESS-спецификация:

TYPE sc_configured_element = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON configured_item_select

WITH

(Alternative_solution);

END_TYPE;

4.3 Определение объектов ПЭМ

В данном подразделе определены объекты ПЭМ прикладного модуля "Управление конфигурацией с помощью спецификаций". Объект ПЭМ является простейшим неделимым элементом с характеризующими его атрибутами и представляет собой уникальное понятие прикладной области.

4.3.1 Объект Breakdown_node_relationship

Объект Breakdown_node_relationship представляет взаимосвязь между альтернативным решением или определением элемента схемы деления и определением элемента схемы деления.

EXPRESS-спецификация:

ENTITY Breakdown_node_relationship;

description : OPTIONAL STRING;

relating : complex_product_select;

related : breakdown_element_select;

relation_type : STRING;

WHERE

WR1: (NOT (relation_type IN ['functionality', 'realization'])) OR (TYPEOF(related) <> TYPEOF(relating));

WR2: (NOT (relation_type IN ['decomposition', 'specialization', 'occurrence'])) OR

(aggregate1_in_aggregate2 (TYPEOF(related), TYPEOF(relating)) OR

aggregate1_in_aggregate2 (TYPEOF(relating), TYPEOF(related)) );

WR3: (NOT (relation_type IN ['occurrence'])) OR ('SPECIFICATION_CONTROL_ARM.PHYSICAL_ELEMENT_

DEFINITION'IN TYPEOF(relating));

END_ENTITY;

Определения атрибутов

description - текст, содержащий дополнительную информацию о взаимосвязи. Значение данного атрибута может быть не определено;

relating - экземпляр объектного типа данных, присутствующего в списке выбора типа данных complex_product_select, который участвует в данной взаимосвязи;

related - экземпляр объектного типа данных, присутствующего в списке выбора типа данных breakdown_element_select, который участвует в данной взаимосвязи;

relation_type - текст, определяющий сущность взаимосвязи.

В соответствующих случаях необходимо применять следующие значения данного атрибута:

- 'decomposition' (декомпозиция) - тип данных breakdown_element_select, с которым установлена связь, является одним из потенциально большего числа компонентов типа данных complex_product_select, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если complex_product_select и breakdown_element_select принадлежат к одному типу данных.

Примечание - Данный случай идентичен функциональности объекта Breakdown_element_usage, использование которого является предпочтительным;

- 'functionality' (функциональность) - тип данных breakdown_element_select, с которым установлена связь, является элементом функциональной структуры типа данных complex_product_select, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если тип данных complex_product_select является подтипом объекта Alternative_solution или Physical_element_definition, а тип данных breakdown_element_select является подтипом объекта Functional_element_definition.

Пример - Функциональный элемент 'heat dissipation' (рассеяние тепла) может рассматриваться как одна из функциональных возможностей, которая должна реализовываться с помощью любого технического решения для физического элемента 'braking system' (тормозная система);

- 'occurrence' (наличие) - тип данных breakdown_element_select, с которым установлена связь, представляет наличие элементов, определенных типом данных complex_product_select, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если тип данных breakdown_element_select является подтипом физического элемента, представленного объектом Physical_element_definition;

- 'realization' (реализация) - тип данных breakdown_element_select, с которым установлена связь, является средством для частичного или полного выполнения требований, определенных типом данных complex_product_select, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если complex_product_select и breakdown_element_select принадлежат к разным типам данных.

Примечание - Данный случай идентичен функциональности объекта Breakdown_element_realization, использование которого является предпочтительным.

Пример - Физический элемент 'braking system' (тормозная система) может рассматриваться как средство реализации функционального элемента 'braking' (торможение);

- 'specialization' (специализация) - тип данных breakdown_element_select, с которым установлена связь, выполняет требования типа данных complex_product_select, который установил данную связь, более конкретизированным способом, чем это определено типом данных complex_product_select. Данный тип отношения должен использоваться только в том случае, если breakdown_element_select и complex_product_select принадлежат к одному типу данных.

Формальные утверждения

WR1 - если значением атрибута relation_type является 'functionality' (функциональность) или 'realization' (реализация), то у атрибутов related и relating должны быть разные типы данных;

WR2 - если значением атрибута relation_type является 'decomposition' (декомпозиция), 'specialization' (специализация) или 'occurrence' (наличие), то атрибуты related и relating должны принадлежать к одному типу данных или к типам данных, из которых один является подтипом другого;

WR3 - если значением атрибута relation_type является 'occurrence' (наличие), то атрибут relating должен быть представлен объектом Physical_element_definition.

4.3.2 Объект Class_breakdown_association

Объект Class_breakdown_association представляет связь объекта Product_class с элементом схемы деления.

Пример - Объект Class_breakdown_association может связывать объект Product_class с корневой вершиной общей декомпозиции изделий данного класса.

EXPRESS-спецификация:

ENTITY Class_breakdown_association;

description : OPTIONAL STRING;

considered_class : Product_class;

breakdown_element : breakdown_element_select;

relation_type : STRING;

END_ENTITY;

Определения атрибутов

description - текст, содержащий дополнительную информацию о данной связи. Значение данного атрибута может быть не определено;

considered_class - рассматриваемый объект Product_class;

breakdown_element - объект Functional_element_definition или Physical_element_definition, с которым установлена связь;

relation_type - текст, определяющий сущность данной связи.

В соответствующих случаях необходимо применять следующие значения данного атрибута:

- 'functionality' (функциональность) - функциональный элемент, с которым установлена связь, является элементом функциональной структуры объекта Product_class, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если объектом, с которым установлена связь, является Functional_element_definition;

- 'realization' (реализация) - физический элемент, с которым установлена связь, частично или полностью выполняет требования, определенные объектом Product_class, который установил данную связь. Данный тип отношения должен использоваться только в том случае, если объектом, с которым установлена связь, является Physical_element_definition.

4.3.3 Объект Complex_node_relationship

Объект Complex_node_relationship представляет взаимосвязь между двумя экземплярами объектов одного типа, представленных в списке выбора типа данных complex_product_select.

EXPRESS-спецификация:

ENTITY Complex_node_relationship;

description : OPTIONAL STRING;

relating : complex_product_select;

related : complex_product_select;

relation_type : STRING;

WHERE

WR1: (aggregate1_in_aggregate2(TYPEOF(related),TYPEOF(relating)) OR

aggregate1_in_aggregate2 (TYPEOF (relating),TYPEOF(related)) );

END_ENTITY;

Определения атрибутов

description - текст, содержащий дополнительную информацию о данной взаимосвязи. Значение данного атрибута может быть не определено;

relating - первый экземпляр объектного типа данных, представленного в списке выбора типа данных complex_product_select, который является частью взаимосвязи;

related - второй экземпляр объектного типа данных, представленного в списке выбора типа данных complex_product_select, который является частью взаимосвязи;

relation_type - текст, определяющий сущность данной взаимосвязи.

В соответствующих случаях необходимо применять следующие значения данного атрибута:

- 'derivation' (порождение) - объект complex_product_select, с которым установлена связь, является производным от объекта complex_product_select, который установил данную связь.

Примечание - Данная взаимосвязь не подразумевает наследования какого-либо вида между связанными объектами;

- 'replacement' (замещение) - объект complex_product_select, с которым установлена связь, используется вместо объекта complex_product_select, который установил данную связь;

- 'version hierarchy' (иерархия версий) - объект complex_product_select, с которым установлена связь, является субверсией объекта complex_product_select, который установил данную связь.

Пример - Значение 'version hierarchy' используется в том случае, когда подготовлен пересмотр одной конкретной версии, например 'версия 1.1';

- 'version sequence' (последовательность версий) - объект complex_product_select, установивший связь, является предыдущей версией, а объект complex_product_select, с которым установлена данная связь, является последующей версией.

Примечание - Данная взаимосвязь не подразумевает наследования какого-либо вида между связанными объектами.

Пример - Значение 'version sequence' используется в том случае, когда подготовлена новая версия, например версия 1.0 предшествует версии 2.0.

Формальное утверждение

WR1 - тип данных атрибута relating должен совпадать или быть конкретизацией типа данных атрибута related либо тип данных атрибута related должен совпадать или быть конкретизацией типа данных атрибута relating.

4.3.4 Объект Design_constraint_association

Объект Design_constraint_association представляет связь между конструктивным ограничением и элементом схемы деления или альтернативным решением, на конструкцию которого влияет данное конструктивное ограничение.

EXPRESS-спецификация:

ENTITY Design_constraint_association;

name : OPTIONAL STRING;

constrained_object : complex_product_select;

constraint_definition : Design_constraint_definition;

END_ENTITY;

Определения атрибутов

name - текст, с помощью которого можно ссылаться на данную связь. Значение данного атрибута может быть не определено;

constrained_object - экземпляр объектного типа данных, присутствующего в списке выбора типа данных complex_product_select, конструкция которого ограничена конструктивным ограничением, являющимся частью данной связи;

constraint_definition - объект Design_constraint_context_association, являющийся частью данной связи.

4.3.5 Объект Design_constraint_context_association

Объект Design_constraint_context_association представляет связь конструктивного ограничения с контекстом, в котором данное ограничение действует.

Пример - Конструктивное ограничение, связанное с эргономикой приводных механизмов, может быть определено в контексте конструкции нового класса автомобилей.

EXPRESS-спецификация:

ENTITY Design_constraint_context_association;

constraint_definition : Design_constraint_definition;

constraint_context : constraint_context_select;

END_ENTITY;

Определения атрибутов

constraint_definition - рассматриваемый объект Design_constraint_context_association;

constraint_context - объект Product_class, для которого должно быть учтено конструктивное ограничение.

4.3.6 Объект Design_constraint_definition

Объект Design_constraint_definition является подтипом объекта Product_view_definition, который задает определение версии требования, влияющего на конструкцию каких-либо физических или функциональных элементов.

Примечание - В данном контексте конструкция функционального или физического элемента соответствует конструкции деталей, которые реализуют или выполняют функциональное или эксплуатационное требование.

Примеры

1 Эргономическая информация типа "ширина сиденья" или "передняя обзорность для водителя", а также "цепи управления открытием дверей", "критические габариты для транспортировки" или "зона попадания камней" являются примерами конструктивных ограничений.

2 Стандартный диаметр алюминиевой банки для напитков является ограничением для конструирования размера держателя чашки в автомобиле.

EXPRESS-спецификация:

ENTITY Design_constraint_definition

SUBTYPE OF (Product_view_definition);

SELF\Product_view_definition.defined_version : Requirement_version;

END_ENTITY;

Определение атрибута

defined_version - данный атрибут определяет объект Requirement_version.

4.3.7 Объект Design_constraint_relationship

Объект Design_constraint_relationship является подтипом объекта View_definition_relationship, который связывает два конструктивных ограничения.

В соответствующих случаях унаследованный атрибут relation_type должен иметь следующие значения:

- 'decomposition' (декомпозиция) - объект Design_constraint_definition, с которым установлена связь, является компонентом объекта Design_constraint_definition, установившего данную связь;

- 'precedence' (предшествование) - объект Design_constraint_definition, с которым установлена связь, имеет более высокий приоритет, чем объект Design_constraint_definition, установивший данную связь.

EXPRESS-спецификация:

ENTITY Design_constraint_relationship

SUBTYPE OF (View_definition_relationship);

SELF\View_definition_relationship.relating_view:

Design_constraint_definition;

SELF\View_definition_relationship.related_view:

Design_constraint_definition;

END_ENTITY;

Определения атрибутов

relating_view - первое конструктивное ограничение, являющееся частью связи;

related_view - второе конструктивное ограничение, являющееся частью связи.

4.3.8 Объект Part_function_association

Объект Part_function_association является подтипом объекта View_definition_relationship, который связывает функциональный элемент с определением версии детали, реализующей данную функциональность.

В соответствующих случаях унаследованный атрибут relation_type должен иметь следующие значения:

- 'realization' (реализация) - объект Functional_element_definition определяет основную функцию детали;

- 'additional functionality' (дополнительная функциональность) - объект Functional_element_definition определяет дополнительную функцию детали, представленной объектом Part_view_definition. На данный объект Part_view_definition должен также ссылаться объект Part_function_association, значением атрибута relation_type которого является 'realization'.

EXPRESS-спецификация:

ENTITY Part_function_association

SUBTYPE OF (View_definition_relationship);

SELF\View_definition_relationship.relating_view:

Functional_element_definition;

SELF\View_definition_relationship.related_view:

Part_view_definition;

END_ENTITY;

Определения атрибутов

relating_view - объект Functional_element_definition, который устанавливает определение реализованной функциональности.

related_view - объект Part_view_definition, который идентифицирует определение детали, обеспечивающей данную функциональность.

4.3.9 Объект Part_occurrence_relationship

Объект Part_occurrence_relationship является подтипом объекта View_definition_relationship, который связывает наличие двух деталей.

В соответствующих случаях унаследованный атрибут relation_type должен иметь следующие значения:

- 'usage replacement' (замена применения) - данное значение должно характеризовать экземпляры объекта Replaced_usage_relationship;

- 'same time machining' (одновременная обработка) - наличие обеих деталей является результатом одной производственной операции.

EXPRESS-спецификация:

ENTITY Part_occurrence_relationship

SUBTYPE OF (View_definition_relationship);

SELF\View_definition_relationship.relating_view:

part_occurrence_select;

SELF\View_definition_relationship.related_view:

part_occurrence_select;

END_ENTITY;

Определения атрибутов

relating_view - наличие первой детали, являющееся частью связи;

related_view - наличие второй детали, являющееся частью связи.

4.3.10 Объект Replaced_usage_relationship

Объект Replaced_usage_relationship является подтипом объекта Part_occurrence_relationship, который определяет, что наличие детали, заданное атрибутом relating_view, заменено наличием детали, заданной атрибутом related_view.

Данная замена определена в контексте комплекта деталей или альтернативного решения. Оба наличия детали должны быть элементами данного комплекта деталей или данного альтернативного решения.

На каждый объект Replaced_usage_relationship должен ссылаться объект Effectivity_assignment, который определяет допустимость данной замены.

EXPRESS-спецификация:

ENTITY Replaced_usage_relationship

SUBTYPE OF (Part_occurrence_relationship);

usage_context : instance_usage_context_select;

DERIVE

SELF\View_definition_relationship.relation_type: STRING: = 'usage replacement';

END_ENTITY;

Определения атрибутов

usage_context - экземпляр объекта Collected_item_association или Solution_element, определяющий контекст, в котором рассматривается наличие первой детали и осуществляется его замена наличием второй детали;

relation_type - в данной конкретизации объекта Part_occurrence_relationship, атрибут relation_type имеет значение 'usage replacement'.

4.3.11 Объект Specification_category_breakdown_influence

Объект Specification_category_breakdown_influence представляет связь с разделом спецификации, элементы которого в контексте конкретного объекта Product_class влияют на проектирование решений и деталей, реализующих элемент схемы деления.

Пример - Для автомобилей раздел спецификации, содержащий целевые рынки, влияет на проектирование реализации функции "Вождение", так как место водителя может быть как слева, так и справа.

EXPRESS-спецификация:

ENTITY Specification_category_breakdown_influence;

influencing_category : Class_category_association;

influenced_breakdown_node : breakdown_element_select;

END_ENTITY;

Определения атрибутов

influencing_category - объект Class_category_association, который идентифицирует объект Specification_category, оказывающий влияние, и объект Product_class, на который данное влияние распространяется;

influenced_breakdown_node - экземпляр объекта из списка выбора типа данных breakdown_element_select, на проектирование решений по которому оказывается влияние.

4.4 Определение функции ПЭМ

В данном подразделе определена функция ПЭМ прикладного модуля "Управление конфигурацией с помощью спецификаций".

4.4.1 Функция aggregate1_in_aggregate2

Функция aggregate1_in_aggregate2 оценивает, входит ли множество agg1 в множество agg2.

EXPRESS-спецификация:

FUNCTION aggregate1_in_aggregate2 (agg1 : AGGREGATE OF GENERIC;

agg2 : AGGREGATE OF GENERIC): LOGICAL;

RETURN(SIZEOF(QUERY (ele <* agg1 | VALUE_IN(agg2, ele))) = SIZEOF(agg1));

END_FUNCTION;

Определения аргументов

agg1 - множество, вхождение которого в множество agg2 подвергается оценке;

agg2 - множество, которое может содержать или не содержать agg1.

END_SCHEMA; -- Specification_control_arm

5 Интерпретированная модель модуля

5.1 Спецификация отображения

В настоящем стандарте термин "прикладной элемент" обозначает любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, определяющая, как каждый прикладной элемент, описанный в разделе 4, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ определена в подпункте пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут <наименование атрибута>", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" в зависимости от рассматриваемого прикладного элемента содержит:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>, <наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующие в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для элементов ИММ, определенных в общих ресурсах;

- обозначение настоящего стандарта для элементов ИММ, определенных в схеме ИММ, соответствующей настоящему стандарту.

Если в секции "Элемент ИММ" использованы ключевые слова PATH или IDENTICAL MAPPING, то данную секцию опускают.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} - в фигурные скобки заключают фрагмент, ограничивающий ссылочный путь для обеспечения соответствия информационному требованию;

< > - в угловые скобки заключают один или более необходимых ссылочных путей;

|| - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка указывает на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка указывает на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый или перечисляемый тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом.

!{} - заключенный в фигурные скобки фрагмент обозначает отрицательное ограничение на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1 Объект Configuration

Объект Configuration определен в прикладном модуле "Конфигурация на основе спецификации". Данная спецификация отображения расширяет отображение объекта Configuration за счет включения утверждений, определенных в прикладном модуле "Управление конфигурацией с помощью спецификаций".

Элемент ИММ:	configured_effectivity_assignment
Источник:	ИСО 1033-1108

5.1.1.1 Связь объекта Configuration с объектом Alternative_solution, представляющим атрибут configured_element

Элемент ИММ:	PATH
Ссылочный путь:	configured_effectivity_assignment configured_effectivity_assignment.items[1] -> configured_effectivity_item configured_effectivity_item = product_definition product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'alternative definition'}

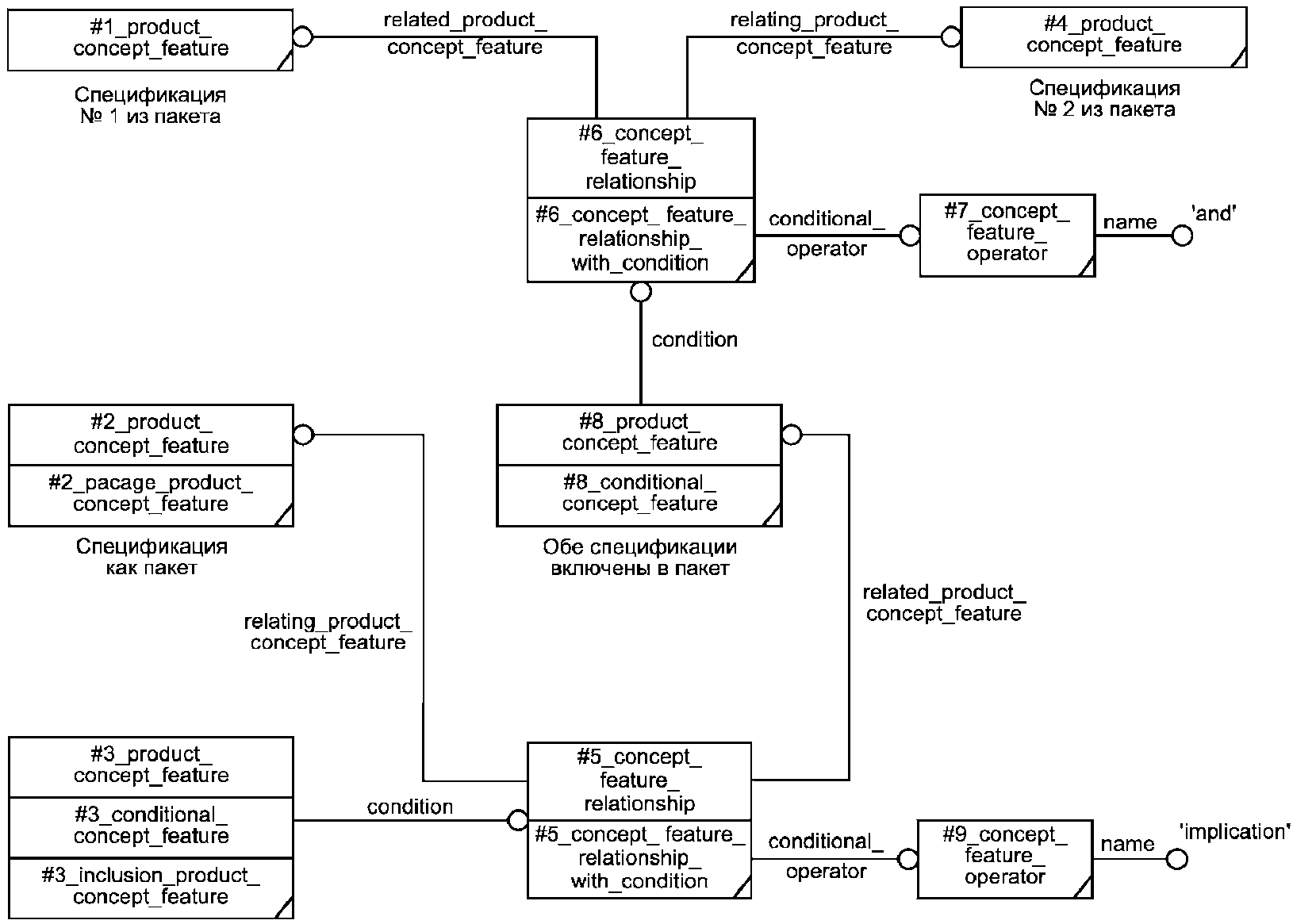

5.1.1.2 Связь объекта Configuration с объектом Class_condition_association, представляющим атрибут is_solution_for

Элемент ИММ:

PATH

Ссылочный путь:

configured_effectivity_assignment <=

effectivity_assignment <-

effectivity_context_assignment.assigned_effectivity_assignment

{effectivity_context_assignment.role -> effectivity_context_role

effectivity_context_role.name = 'specification based condition'}

effectivity_context_assignment => configured_effectivity_context_assignment

configured_effectivity_context_assignment.items[1] ->

configured_effectivity_context_item

configured_effectivity_context_item = product_concept_feature_association

5.1.1.3 Связь объекта Configuration с объектом Class_specification_association, представляющим атрибут is_solution_for

Элемент ИММ:

PATH

Ссылочный путь:

configured_effectivity_assignment <=

effectivity_assignment <-

effectivity_context_assignment.assigned_effectivity_assignment

{effectivity_context_assignment.role -> effectivity_context_role

effectivity_context_role.name = 'specification based condition'}

effectivity_context_assignment => configured_effectivity_context_assignment

configured_effectivity_context_assignment.items[1] ->

configured_effectivity_context_item

configured_effectivity_context_item = product_concept_feature_association

5.1.1.4 Атрибут configuration_type

Элемент ИММ:	object_role.description
Ссылочный путь:	configured_effectivity_assignment <= effectivity_assignment effectivity_assignment.role -> object_role object_role.description {(object_role.description = 'exception') (object_role.description = 'inherited') (object_role.description = 'local')}

5.1.1.5 Атрибут inheritance_type

Элемент ИММ:	object_role.name
Источник:	ИСО 10303-41
Ссылочный путь:	configured_effectivity_assignment <= effectivity_assignment effectivity_assignment.role -> object_role object_role.name {(object_role.name = 'design') (object_role.name = 'usage')}

5.1.2 Объект Design_constraint_definition

Элемент ИММ:	product_definition
Источник:	ИСО 10303-41
Правила:	constraint_definition_requires_constraint_category
Ссылочный путь:	product_definition.frame_of_reference -> product_definition_context product_definition_context <= application_context_element {application_context_element.name = 'design constraint definition'}

5.1.2.1 Связь объекта Design_constraint_definition с объектом Requirement_version, представляющим атрибут SELF\Product_view_definition.defined_version

Элемент ИММ:	PATH
Ссылочный путь:	product_definition.formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name = 'requirement'}

5.1.3 Объект Design_constraint_association

Элемент ИММ:	product_definition_relationship
Источник:	ИСО 10303-41
Правила:	restrict_product_definitions_for_design_constraint_association
Ссылочный путь:	{product_definition_relationship.name = 'design constraint association'}

5.1.3.1 Связь объекта Design_constraint_association с объектом Design_constraint_definition, представляющим атрибут constraint_definition

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'design constraint definition'}

5.1.3.2 Связь объекта Design_constraint_association с объектом Alternative_solution, представляющим атрибут constrained_object

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'alternative definition'}

5.1.3.3 Связь объекта Design_constraint_association с объектом Functional_element_definition, представляющим атрибут constrained_object

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'functional definition'}

5.1.3.4 Связь объекта Design_constraint_association с объектом Physical_element_definition, представляющим атрибут constrained_object

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'conceptual definition'}

5.1.3.5 Атрибут name

Элемент ИММ:	product_definition_relationship.description
Источник:	ИСО 10303-41

5.1.4 Объект Design_constraint_context_association

Элемент ИММ:	configuration_design
Источник:	ИСО 10303-44
Правила:	restrict_configuration_design_for_design_constraint
Ссылочный путь:	{configuration_design.name = 'design constraint usage'}

5.1.4.1 Связь объекта Design_constraint_context_association с объектом Design_constraint_definition, представляющим атрибут constraint_definition

Элемент ИММ:	PATH
Ссылочный путь:	configuration_design.design -> configuration_design_item configuration_design_item = product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'design constraint definition'}

5.1.4.2 Связь объекта Design_constraint_context_association с объектом Product_class, представляющим атрибут constraint_context

Элемент ИММ:	PATH
Ссылочный путь:	configuration_design {configuration_design.name = 'design constraint usage'} configuration_design.configuration -> configuration_item {configuration_item.name = 'design constraint usage'} configuration_item.item_concept -> product_concept => product_class

5.1.5 Объект Design_constraint_relationship

Элемент ИММ:	product_definition_relationship
Источник:	ИСО 10303-41

5.1.5.1 Связь объекта Design_constraint_relationship с объектом Design_constraint_definition, представляющим атрибут SELF\View_definition_relationship.relating_view

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'design constraint definition'}

5.1.5.2 Связь объекта Design_constraint_relationship с объектом Design_constraint_definition, представляющим атрибут SELF\View_definition_relationship.related_view

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'design constraint definition'}

5.1.6 Объект Class_breakdown_association

Элемент ИММ:	configuration_design
Источник:	ИСО 10303-44
Правила:	restrict_configuration_design_for_class_breakdown_association

5.1.6.1 Связь объекта Class_breakdown_association с объектом Product_class, представляющим атрибут considered_class

Элемент ИММ:	PATH
Ссылочный путь:	configuration_design.configuration -> configuration_item {(configuration_item.name = 'functional structure item') (configuration_item.name = 'conceptual structure item')} configuration_item.item_concept -> product_concept => product_class

5.1.6.2 Связь объекта Class_breakdown_association с объектом Functional_element_definition, представляющим атрибут breakdown_element

Элемент ИММ:

PATH

Ссылочный путь:

configuration_design

{configuration_design.configuration -> configuration_item

configuration_item.name = 'functional structure item'}

configuration_design.design -> configuration_design_item

configuration_design_item = product_definition

product_definition

{product_definition.frame_of_reference ->

product_definition_context <=

application_context_element

application_context_element.name = 'functional definition'}

5.1.6.3 Связь объекта Class_breakdown_association с объектом Physical_element_definition, представляющим атрибут breakdown_element

Элемент ИММ:

PATH

Ссылочный путь:

configuration_design

{configuration_design.configuration -> configuration_item

configuration_item.name = 'conceptual structure item'}

configuration_design.design -> configuration_design_item

configuration_design_item = product_definition

product_definition

{product_definition.frame_of_reference ->

product_definition_context <=

application_context_element

application_context_element.name = 'conceptual definition'}

5.1.6.4 Атрибут relation_type

Элемент ИММ:	configuration_design.name
Источник:	ИСО 10303-44

5.1.6.5 Атрибут description

Элемент ИММ:	configuration_design.description
Источник:	ИСО 10303-44

5.1.7 Объект Breakdown_node_relationship

Элемент ИММ:	product_definition_usage
Источник:	ИСО 10303-44

5.1.7.1 Связь объекта Breakdown_node_relationship с объектом Physical_element_definition, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'conceptual definition'}

5.1.7.2 Связь объекта Breakdown_node_relationship с объектом Functional_element_definition, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'functional definition'}

5.1.7.3 Связь объекта Breakdown_node_relationship с объектом Alternative_solution, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'alternative definition'}

5.1.7.4 Связь объекта Breakdown_node_relationship с объектом Physical_element_definition, представляющим атрибут related

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'conceptual definition'}

5.1.7.5 Связь объекта Breakdown_node_relationship с объектом Functional_element_definition, представляющим атрибут related

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'functional definition'}

5.1.7.6 Атрибут relation_type

Элемент ИММ:	product_definition_relationship.name
Источник:	ИСО 10303-41
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.name

5.1.7.7 Атрибут description

Элемент ИММ:	product_definition_relationship.description
Источник:	ИСО 10303-41
Ссылочный путь:	product_definition_usage <= product_definition_relationship product_definition_relationship.description

5.1.8 Объект Complex_node_relationship

Элемент ИММ:	product_definition_formation_relationship
Источник:	ИСО 10303-41

5.1.8.1 Связь объекта Complex_node_relationship с объектом Physical_element_definition, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.relating_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='conceptual product'}

5.1.8.2 Связь объекта Complex_node_relationship с объектом Functional_element_definition, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.relating_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='functionality'}

5.1.8.3 Связь объекта Complex_node_relationship с объектом Alternative_solution, представляющим атрибут relating

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.relating_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='alternative solution'}

5.1.8.4 Связь объекта Complex_node_relationship с объектом Physical_element_definition, представляющим атрибут related

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.related_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='conceptual product'}

5.1.8.5 Связь объекта Complex_node_relationship с объектом Functional_element_definition, представляющим атрибут related

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.related_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='functionality'}

5.1.8.6 Связь объекта Complex_node_relationship с объектом Alternative_solution, представляющим атрибут related

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_formation_relationship.related_product_definition_formation -> product_definition_formation {product_definition_formation.of_product -> product product <- product_related_product_category.products[i] product_related_product_category <= product_category product_category.name='alternative solution'}

5.1.8.7 Атрибут relation_type

Элемент ИММ:	product_definition_formation_relationship.name
Источник:	ИСО 10303-41

5.1.8.8 Атрибут description

Элемент ИММ:	product_definition_formation_relationship.description
Источник:	ИСО 10303-41

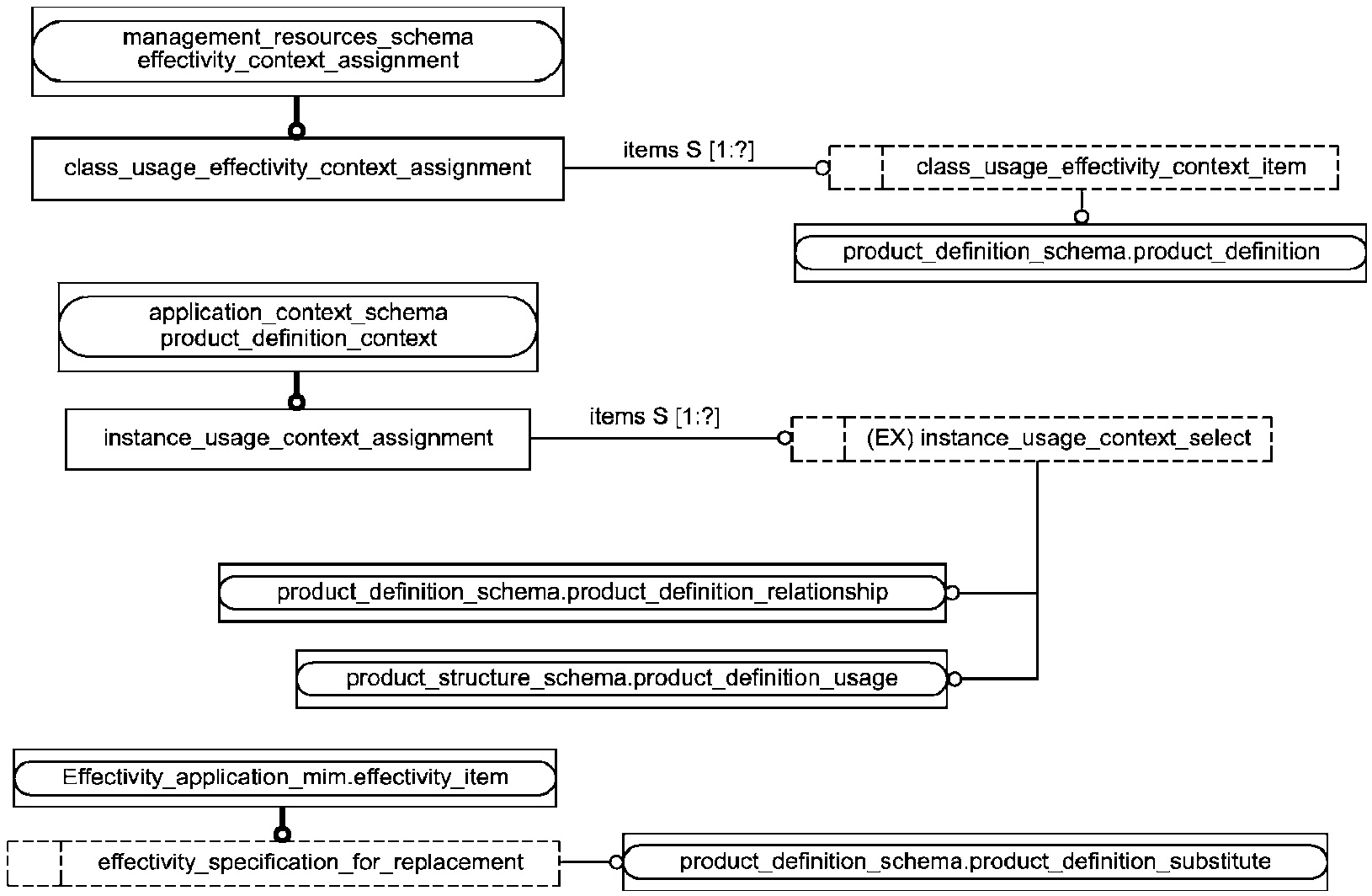

5.1.9 Объект Effectivity_assignment

Объект Effectivity_assignment определен в прикладном модуле "Использование применяемости". Данная спецификация отображения расширяет отображение объекта Effectivity_assignment за счет включения утверждений, определенных в прикладном модуле "Управление конфигурацией с помощью спецификаций".

5.1.9.1 Связь объекта Effectivity_assignment с объектом Replaced_usage_relationship, представляющим атрибут items

Ссылочный путь:

applied_effectivity_assignment.items[i] -> effectivity_item

effectivity_item *> effectivity_specification_for_replacement

effectivity_specification_for_replacement = product_definition_substitute

5.1.10 Объект Part_function_association

Элемент ИММ:	product_definition_relationship
Источник:	ИСО 10303-41

5.1.10.1 Связь объекта Part_function_association с объектом Functional_element_definition, представляющим атрибут relating_view

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.relating_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'functional definition'}

5.1.10.2 Связь объекта Part_function_association с объектом Part_view_definition, представляющим атрибут related_view

Элемент ИММ:	PATH
Ссылочный путь:	product_definition_relationship.related_product_definition -> product_definition {product_definition.frame_of_reference -> product_definition_context <= application_context_element application_context_element.name = 'part definition'}

5.1.11 Объект Part_occurrence_relationship

Вариант 1: Если объект Part_occurrence_relationship не является объектом Replaced_usage_relationship:

Элемент ИММ:	product_definition_relationship
Источник:	ИСО 10303-41
