Амплитудное значение тока лампы определяют с помощью осциллографа, резистор R1 вставляют в заземленную часть схемы (см. рисунок 1).
![]() 1 - испытуемый ПРА; 2 - номинальная лампа;
К.Л.О. - осциллограф
Рисунок 1 - Измерение формы кривой тока
Этот резистор должен иметь такое достаточно низкое сопротивление, чтобы падение напряжения не превышало 0,5% номинального напряжения на лампе.
Заземляющий контакт осциллографа соединяют с заземленным выводом резистора.
Необходимо обеспечить достаточно низкое полное сопротивление источника питания для различных рассматриваемых частот. Кроме того, максимально допустимый коэффициент гармоник 3% в напряжении питающей сети [см. C.2, перечисление c) (приложение C)] следует учитывать при оценке результатов испытания. В случае сомнения используют источник питания без искажения.
ПРА должен иметь эффективную защиту от магнитных влияний, вызываемых расположенными поблизости ферромагнитными материалами.
Проверку проводят следующим испытанием.
ПРА работает при нормируемом напряжении с соответствующей лампой. После стабилизации режима работы стальную пластинку толщиной 1 мм, длиной и шириной более чем длина и ширина испытуемого ПРА, последовательно прикладывают вплотную к основанию ПРА на расстоянии 5 мм от каждой его стороны. При этом измеряют потребляемый лампой ток, значение которого не должно отличаться более чем на 2% от значения, полученного при измерении в отсутствие стальной пластинки.
Зажигающие устройства должны удовлетворять требованиям МЭК 61347-2-1.
При работе с номинальной лампой ПРА должен обеспечить не менее 92,5% мощности и не более 115% тока соответствующих значений, получаемых при работе той же лампы с ДОИ. ДОИ и испытуемый ПРА должны иметь одинаковую нормируемую частоту и работать при нормируемом напряжении.
Кроме того, при любом напряжении сети в диапазоне от 92% до 106% нормируемого значения ПРА при работе с номинальной лампой должен обеспечивать мощность, равную 88% и 109% мощности, получаемой при работе той же лампы с ДОИ при 92% и 106% напряжения сети соответственно.
Испытания выполняют по схеме на рисунке 2, переключатель S2 находится в верхнем положении, а с помощью переключателя S1 лампа поочередно работает с ДОИ и испытуемым ПРА.
![]() 1 - испытуемый ПРА; 2 - ДОИ; 3 - номинальная лампа
При измерении мощности лампы не вводят поправку на потребление мощности ваттметром. Неиспользуемые приборы закорачивают или отключают. Метод быстрого переключения лампы от одного ПРА к другому находится в стадии рассмотрения.
давления и натриевых ламп низкого давления
При напряжении сети от 92% до 106% нормируемого значение тока короткого замыкания ПРА не должно превышать значений, приведенных в МЭК 60188.
Применяют испытательную схему по рисунку 2, когда переключатель S1 находится в верхнем положении, а переключатель S2 - в нижнем.
При напряжении сети от 92% до 106% нормируемого и нормируемой частоте ПРА должен обеспечивать напряжение, значение которого должно быть не менее значений, приведенных в МЭК 60188.
При работе с номинальной лампой ПРА должен обеспечивать ток, равный от 95% до 107,5% для схем с синусоидальной кривой тока (например, индуктивных схем) и от x% <1> до 107,5% для схем с несинусоидальной <2> кривой тока (например, схем с постоянной мощностью) от значения тока, проходящего через ту же лампу при ее работе с ДОИ. ДОИ и испытуемый ПРА должны иметь одинаковую нормируемую частоту и работать при нормируемом напряжении.
Кроме того, при любом значении напряжения сети в диапазоне от 92% до 106% нормируемого значения ток номинальной лампы должен составлять от 93% до 109,5% для схем с синусоидальной кривой тока лампы и от y% <1> до 109,5% для схем с несинусоидальной <2> кривой тока лампы от значения тока той же лампы при ее работе с ДОИ при 92% и 106% его нормируемого напряжения соответственно.
--------------------------------
<1> Для схем с несинусоидальной кривой тока лампы рассматривают значение минимального тока, меньшее чем для схемы с синусоидальной кривой тока лампы.
<2> Для настоящего стандарта несинусоидальная кривая тока лампы - это вид с быстрыми изменениями тока. Метод определения этого изменения тока - в стадии рассмотрения.
Испытание выполняют по схеме на рисунке 2, когда переключатель S2 находится в верхнем положении, а с помощью переключателя S1 лампа поочередно работает с ДОИ и испытуемым ПРА.
13.2.1 Для ПРА со стартером при напряжении от 92% до 106% нормируемого значение тока предварительного подогрева не должно превышать значений, приведенных в МЭК 60192.
Применяют испытательную схему по рисунку 2, когда переключатель S1 находится в верхнем положении, а переключатель S2 - в нижнем.
13.2.2 Для бесстартерных ПРА при 92% нормируемого напряжения, когда через неиндуктивную резисторную нагрузку протекает испытательный ток, приведенный в таблице 2, выходное напряжение ПРА должно быть не менее указанного в этой таблице.
Таблица 2
Испытательный ток
13.2.3 Соответствующие требования для условий разгорания для цепей зажигающего устройства - в стадии рассмотрения.
Этот подраздел применим только для бесстартерных ПРА.
При любом напряжении сети от 92% до 106% нормируемого напряжения и нормируемой частоте ПРА должен обеспечивать напряжение не менее приведенного в МЭК 60192.
Отношение амплитудного значения напряжения к действующему должно быть не менее 1,4.
Требования и испытания - в стадии рассмотрения.
ПРА должен обеспечивать пиковое значение броска пускового тока, приведенное в соответствующих стандартах МЭК. Если необходимые данные отсутствуют, должны быть проведены консультации с изготовителем ламп.
Пиковое значение броска пускового тока, указанное в соответствующих листах с параметрами ламп МЭК 61167 (при отсутствии этих данных проводят консультации с изготовителем ламп), проверяют следующим образом:
a) Схема испытания (см. рисунок 3)
![]() Рисунок 3 - Схема испытания пускового тока лампы
b) Компоненты
c) Методика испытания
Испытуемый ПРА должен иметь температуру обмотки (25 +/- 5) °C.
Измеряют амплитуду тока в течение 3 с после подключения сети.
Примечания
1 Первую после включения амплитуду тока не учитывают.
2 Если необходимо испытать ПРА, который уже был испытан, то температура его обмотки должна удовлетворять вышеупомянутым требованиям.
d) Предельное значение
Значение амплитуды тока, измеренное при номинальном напряжении сети, не должно превышать максимального значения, указанного в соответствующем листе с параметрами лампы (при отсутствии этих данных проводят консультации с изготовителем ламп).
Требования и испытания - в стадии рассмотрения.
15.1.1 Требования
При номинальном напряжении на лампе, приведенном в соответствующем листе с параметрами лампы в МЭК 60662, ПРА должен обеспечивать мощность, потребляемую номинальной лампой, не менее 95% и не более 105% мощности, потребляемой этой лампой при работе с ДОИ.
Значение мощности лампы при номинальном напряжении на лампе берут из графика зависимости мощности лампы от напряжения на лампе, построенного по результатам испытаний по 15.1.2 (см. также приложение D).
15.1.2 Методика испытания
По приложению C.
Номинальная лампа должна быть выбрана в соответствии с требованиями приложения B.
Лампа с ДОИ должна зажигаться и разгораться.
При разгорании записывают напряжение на лампе и ее мощность постоянно или через 5 В до тех пор, пока напряжение на лампе не достигнет максимального значения, приведенного в соответствующем листе с параметрами лампы МЭК 60662. Может потребоваться искусственное повышение напряжения на лампе.
Примечание - Методы искусственного повышения напряжения на лампе приведены в приложении F МЭК 60662.
После отключения не менее чем на 5 мин для возможности охлаждения лампы эту методику повторяют с испытуемым ПРА.
Результаты, полученные с ДОИ и испытуемым ПРА, наносят на график: напряжение на лампе - на горизонтальной оси, а мощность лампы - на вертикальной оси (см. приложение D).
Требования для оценки при предельных значениях напряжения сети по 8.6 МЭК 60662 - в стадии рассмотрения.
При напряжении сети от 92% до 106% нормируемого ток короткого замыкания ПРА должен быть в пределах значений тока калибровки по МЭК 60662.
Отношение тока короткого замыкания ПРА к номинальному току не должно превышать приведенного в таблице 3.
Таблица 3
Отношение тока короткого замыкания
При любом напряжении сети от 92% до 106% нормируемого напряжения и нормируемой частоте ПРА с зажигающим устройством должен обеспечивать напряжение не менее испытательного напряжения зажигания лампы, приведенного на соответствующем листе с параметрами лампы МЭК 60662.
(обязательное)
A.1 Маркировка
ДОИ должен иметь следующую прочную и четкую маркировку:
A.1.1 ДОИ с фиксированным полным сопротивлением
a) аббревиатура ДОИ;
b) обозначение ответственного поставщика и/или изготовителя;
c) серийный номер;
d) тип лампы, нормируемая мощность или обозначение лампы и ток калибровки;
e) нормируемые значения напряжения сети и частоты.
A.1.2 ДОИ с регулируемым полным сопротивлением
a) аббревиатура ДОИ;
b) обозначение ответственного поставщика и/или изготовителя;
c) серийный номер;
d) нормируемые значения напряжения(й) и частот(ы);
e) диапазон отношений напряжений к току при нормируемой(ых) частоте(ах);
f) ток(и) калибровки;
g) максимальный ток в катушке;
h) диаграмма соединения, если приемлемо.
A.2 Характеристики
A.2.1 Общая конструкция
ДОИ - одна или несколько катушек самоиндуктивности с дополнительным резистором или без него, рассчитанные обеспечивать рабочие характеристики, приведенные в соответствующем стандарте на лампу.
Измерения для проверки характеристик ДОИ проводят после достижения устойчивых температурных условий.
Могут быть применены ДОИ с изменяемым отношением напряжения к току, при этом должно быть обеспечено соответствие настоящему приложению.
A.2.2 Отношение напряжения к току
При токе калибровки ДОИ должен обеспечивать значение отношения напряжения к току, приведенное в соответствующем листе с параметрами лампы, с допуском +/- 0,5%. При любом другом токе от 50% до 115% тока калибровки допускается отклонение +/- 3% от значений полных сопротивлений, приведенных в соответствующем листе с параметрами лампы.
Рисунок A.1 представляет типовую испытательную схему. При использовании данной схемы нет необходимости вводить поправку на ток, потребляемый вольтметром, при этом сопротивление вольтметра должно удовлетворять требованиям C.5.1.
![]() Рисунок A.1 - Рекомендуемая схема для измерения отношения
напряжения к току ДОИ
Если частота f не точно соответствует нормируемому значению fn, то к измеряемому напряжению вводят поправку в соответствии с формулой
.A.2.3 Определение коэффициента мощности
Рисунок A.2 представляет типовую схему для определения коэффициента мощности. Надлежащую поправку вводят на потери мощности в приборах.
![]() Рисунок A.2 - Рекомендуемая схема определения
коэффициента мощности ДОИ
A.2.4 Магнитное экранирование или магнитная защита
ДОИ должен быть защищен (например, с помощью подходящего стального кожуха) от магнитного влияния так, чтобы отношение напряжения к току для тока калибровки не изменялось более чем на 0,2%, когда пластинку толщиной 12,5 мм из обычной мягкой стали располагают на расстоянии 25 мм от любой внешней поверхности ДОИ.
Стальная пластинка должна иметь размеры по крайней мере на 25 мм больше соответствующей проекции кожуха и должна быть расположена в геометрической симметрии к каждой испытуемой поверхности.
Кроме того, ДОИ должен быть защищен от механического повреждения.
A.2.5 Превышение температуры
При соответствующем токе калибровки и температуре окружающей среды от 20 °C до 30 °C устойчивое превышение температуры обмоток, определенное методом изменения сопротивления, должно быть не более 25 °C.
Любые резисторы, включенные в ПРА последовательно или параллельно в схеме в период разгорания лампы, должны быть удалены при измерениях сопротивления для определения превышения температуры обмоток.
A.2.5.2 ДОИ, кроме указанных в A.2.5.1
ДОИ для разрядных ламп других типов, которые будут удовлетворять тепловым требованиям по A.2.5.1, не обязательно должны быть большими и дорогостоящими. Кроме того, колебания коэффициентов мощности из-за превышения температуры при нормальной эксплуатации имеют малое влияние на исполнение этих ламп. Поэтому могут быть использованы удачно выбранные изготавливаемые ПРА, при этом они должны удовлетворять другим пунктам настоящего приложения.
(обязательное)
B.1 Характеристики
Лампу, которую отжигают в течение не менее 100 ч, считают номинальной, если при работе с соответствующим ДОИ по условиям B.2 она имеет характеристики, которые соответствуют следующим требованиям.
Значения мощности лампы, напряжения на лампе и тока не должны отклоняться более чем на 3% от значений, приведенных в соответствующих листах с параметрами ламп МЭК.
Напряжение на лампе не должно отклоняться более чем на 10% от нормируемого, а значение коэффициента мощности лампы не должно отклоняться более чем на 6% от значения, рассчитанного из нормируемой мощности, тока и напряжения, приведенных в соответствующем листе с параметрами лампы МЭК 60662.
Примечание - Коэффициент мощности лампы определяют как мощность лампы, деленную на произведение напряжения на лампе и тока лампы.
Номинальные лампы должны работать для стабилизации по крайней мере 1 ч при отсутствии сквозняков при температуре окружающей среды (25 +/- 5) °C в положении, указанном ниже.
Ртутные лампы высокого давления, предусмотренные для работы в любом положении, должны работать вертикально цоколем вверх.
Натриевые лампы низкого давления с U-образной колбой устанавливают цоколем вверх с осью, слегка наклоненной к горизонтали; линейные лампы устанавливают горизонтально.
Натриевые лампы высокого давления устанавливают горизонтально.
Металлогалогенные лампы устанавливают горизонтально или вертикально в соответствии с инструкцией изготовителя.
Рисунок B.1 представляет рекомендуемую схему для отбора номинальных ламп.
![]() Рисунок B.1 - Рекомендуемая схема
для отбора номинальных ламп
При измерении напряжения на лампе или ее мощности потенциальная цепь неиспользуемого прибора должна быть отключена.
При измерении мощности лампы не вводят поправку на потребление мощности ваттметром (см. примечание ниже) (общее соединение выполняют на ламповой стороне токовой катушки).
Примечание - Отсутствие поправки на мощность, потребляемую цепью напряжения ваттметра, основано на том, что в большинстве случаев при одном напряжении сети нагрузка приблизительно компенсируется за счет уменьшения потребления мощности лампой, вызванного параллельным соединением цепи напряжения ваттметра. При сомнении в точности измерения поправка может быть определена повторением измерения с другими значениями нагрузки, параллельными лампе. Это достигается добавлением параллельных сопротивлений и считыванием каждый раз мощности, измеренной ваттметром. Затем путем экстраполяции полученных результатов измерения определяют фактическую мощность при отсутствии любой параллельной нагрузки.
(обязательное)
C.1 Температура окружающей среды
Все измерения проводят в помещении без сквозняков при температуре окружающей среды от 20 °C до 30 °C.
C.2 Напряжение сети
a) Напряжение и частота сети
ДОИ должен иметь такую же номинальную частоту, что и испытуемый ПРА. Если не указано иное, то каждый ПРА должен работать при номинальной частоте и нормируемом напряжении сети.
Если указано, что ПРА предназначен для диапазона напряжений сети или нескольких нормируемых напряжений сети, то в качестве нормируемого напряжения выбирают наиболее неблагоприятное напряжение, для которого он предназначен.
b) Стабильность напряжения и частоты сети
Напряжение и частота сети должны быть постоянными в пределах +/- 0,5%. Однако при проведении измерения напряжение регулируют в пределах +/- 0,2% заданного испытательного значения.
Полная гармоническая составляющая напряжения сети не должна превышать 3%, гармоническую составляющую определяют как среднеквадратичную сумму отдельных гармонических составляющих, принимая основную за 100%.
При этом учитывают, что источник питания имеет достаточную мощность, а питающая цепь - достаточно низкое полное сопротивление по сравнению с полным сопротивлением ПРА.
C.3 Магнитные эффекты
Ни один магнитный предмет не допускается в пределах 25 мм от любой внешней поверхности ДОИ или испытуемого ПРА.
C.4 Стабильность номинальной лампы
Для получения наибольшей стабильности номинальные лампы должны быть установлены так, как указано в B.2. До выполнения измерений должна быть обеспечена стабильная работа лампы.
Характеристики лампы измеряют до каждой серии испытаний и после них.
C.5 Характеристики приборов
Потенциальные цепи приборов, подключенные к лампе, не должны потреблять более 0,5% номинального тока лампы.
C.5.2 Токовые цепи
Токовые цепи должны иметь такое достаточно низкое полное сопротивление, включая сопротивление приборов и кабеля, чтобы падение напряжения не превышало 0,5% номинального напряжения на лампе.
C.5.3 Измерение действующих значений
Приборы, предназначенные для измерения действующих значений, не должны иметь погрешностей из-за искажения формы кривой.
C.6 Сопротивление схемы
Измерительная схема должна иметь такое достаточно низкое полное сопротивление, включая сопротивление кабеля, чтобы падение напряжения не превышало 0,5% номинального напряжения на лампе.
(обязательное)
ИЗМЕРЕНИЙ ПРИ НАСТРОЙКЕ ПУСКОРЕГУЛИРУЮЩИХ АППАРАТОВ И ФОРМЫ
КРИВОЙ РАБОЧЕГО ТОКА НАТРИЕВЫХ ЛАМП ВЫСОКОГО ДАВЛЕНИЯ
D.1 Отбор номинальных ламп с более широкими допусками
Характеристики натриевых ламп высокого давления при работе изменяются, и поэтому отбор ламп и поддержание их стабильных характеристик в заданных пределах для испытания ПРА становятся затруднительными.
В результате этого требования для номинальной лампы по B.1.1 недостаточны и необходим более широкий допуск на параметры для отбора номинальных ламп (как определено в B.1.2).
D.2 Использование динамической системы измерения для настройки ПРА (см. 15.1)
Поскольку у номинальной натриевой лампы высокого давления характеристики при поочередной работе с испытуемыми ПРА и ДОИ различаются, необходимо сравнивать мощности лампы, когда она работает с каждым ПРА при предварительно выбранном значении напряжения на лампе.
Типовые характеристики ПРА для натриевой лампы высокого давления, работающей с ДОИ и испытуемым ПРА с полным сопротивлением, установленным так, что при номинальном напряжении на лампе достигается предельная мощность, приведены на рисунке D.1. На рисунке D.1 показан также типовой наклон характеристики натриевой лампы высокого давления, причем значение напряжения на лампе, используемое для сравнения ПРА, различающихся полным сопротивлением, представляет собой номинальное напряжение на лампе, приведенное в соответствующем листе с параметрами лампы.

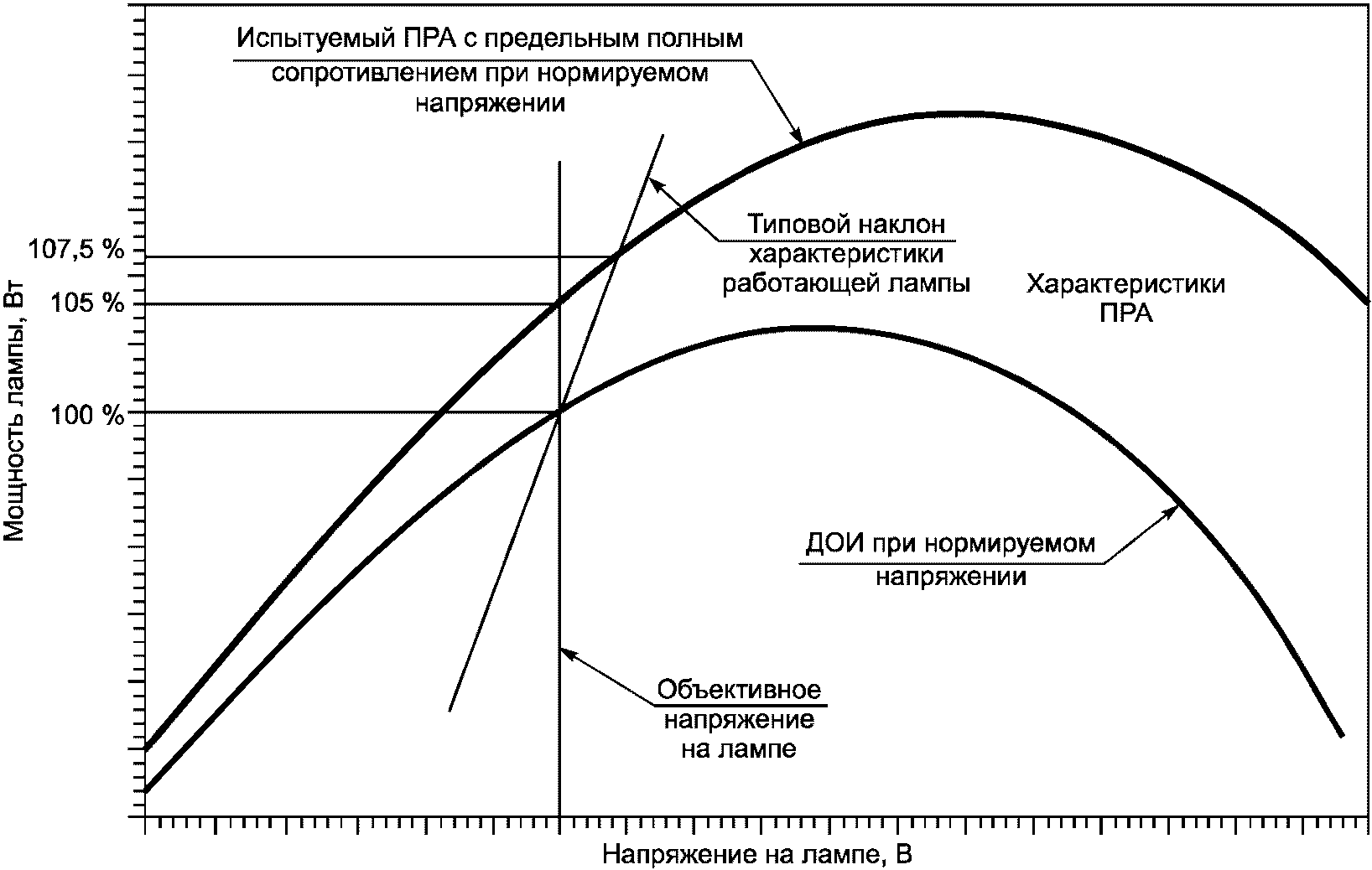

![]() Рисунок D.1 - Характеристики соответствия настройки ПРА
для натриевой лампы высокого давления, работающей с ДОИ
и испытуемым ПРА при номинальном напряжении питания
Типовой наклон характеристики натриевой лампы высокого давления показывает значения мощности номинальной лампы с неодинаковыми ПРА, отличными по значению полного сопротивления, если она разгорается до стабильного состояния с каждым ПРА. Наклон линии зависит от конструкции и технологии изготовления лампы.
Проведение сравнения при нормируемом напряжении на лампе от динамически полученных измерений характеристик ПРА фактически означает сравнение мощности лампы в различных точках характеристики испытуемого ПРА. Разница в 5% от характеристики ДОИ соответствует разнице в 7,5%, наблюдаемой по линии наклона для стабильной лампы.
D.3 Коэффициент амплитуды тока лампы
Номинальные лампы, отобранные по B.1.2, не дают существенно различимую разницу в измеряемом коэффициенте амплитуды тока лампы для данного ПРА даже тогда, когда выбраны экстремальные пределы номинального напряжения на лампе.
(справочное)
ПОЯСНЕНИЯ
E.1 Независимые ПРА с тепловой защитой
Независимые ПРА с тепловой защитой, соответствующей требованиям приложения N МЭК 60598-1, которые удовлетворяют нижеследующим требованиям по:
a) МЭК 61347-1 для ПРА "класса P", или
b) МЭК 61347-1 для "ПРА с объявленной температурой тепловой защиты с нормируемой максимальной температурой корпуса 130 °C или менее" могут иметь маркировку, соответствующую приложению N МЭК 60598-1.
Примечания
1 За оценку принимают не максимальную температуру корпуса ПРА, а наибольшую температуру любой части поверхности, на которой смонтированы ПРА [см. 12.6.2, четвертый абзац (МЭК 60598-1)].
2 Испытание на нагрев проводят в соответствии с МЭК 60598-1.
E.2 Справочный документ
МЭК 60598-1:2003, Светильники. Часть 1. Общие требования и испытания.
(справочное)
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
