"ГОСТ Р 8.752-2011. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы"
(утв. и введен в действие Приказом Росстандарта от 13.12.2011 N 1081-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Разработан Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ").

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1081-ст.

4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

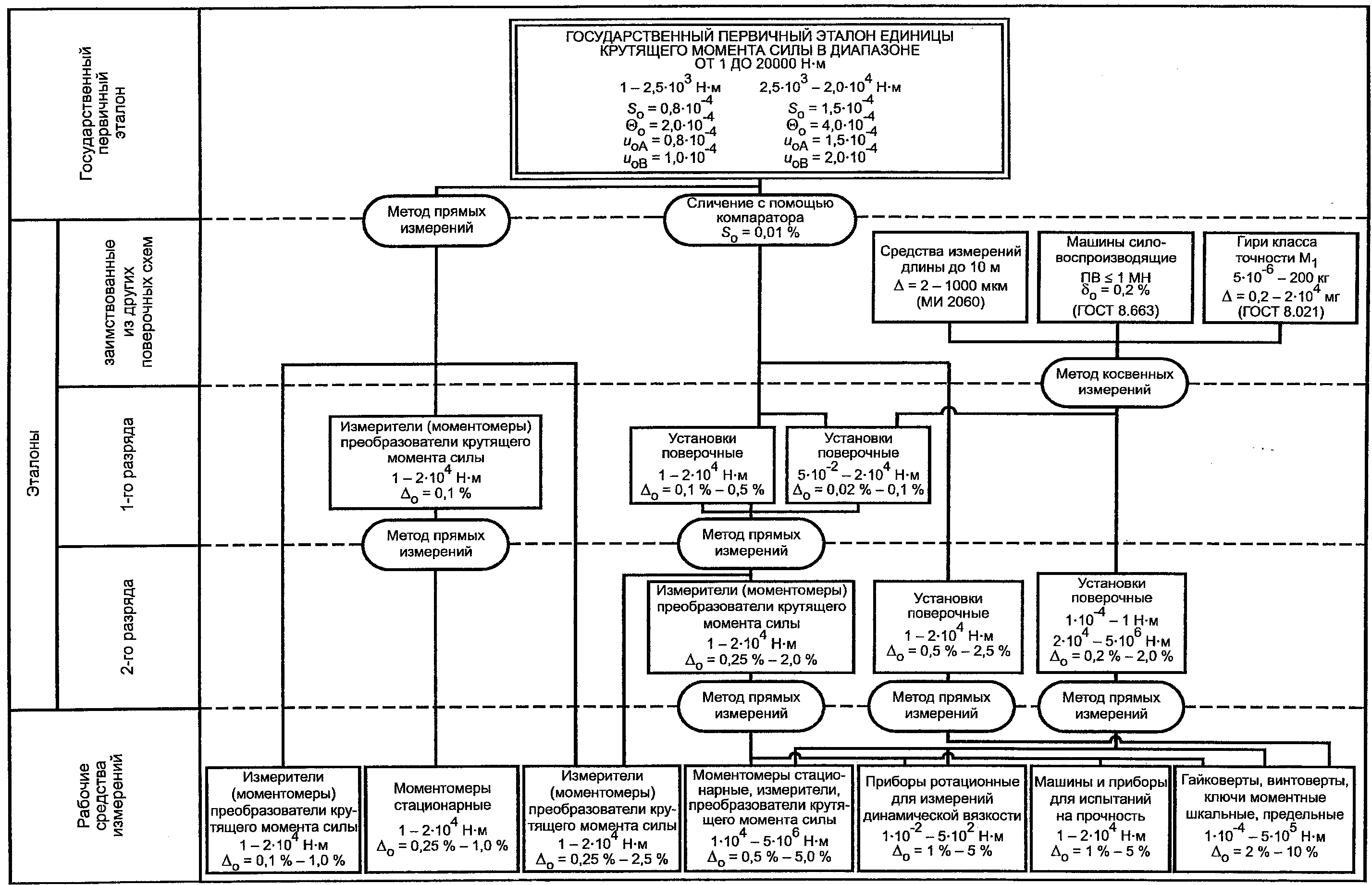

Настоящий стандарт распространяется на средства измерений крутящего момента силы в диапазоне измерений от до и устанавливает порядок передачи единицы крутящего момента силы - ньютон-метра (Н x м) от государственного первичного эталона единицы крутящего момента силы (далее - государственный первичный эталон) рабочим средствам измерений с помощью эталонов k-го разряда с указанием погрешностей и основных методов поверки [рисунок А.1 (Приложение А)].

Допускается проводить поверку средств измерений, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих доверительные границы погрешности результатов измерений не более 1/3 пределов допускаемой погрешности поверяемых средств измерений.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1. В состав государственного первичного эталона входят следующие средства измерений:

- эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 1 до 250 Н x м;

- эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 20 до ;

- эталонная установка для воспроизведения единицы крутящего момента силы в диапазоне от 200 до ;

- компараторы (измерители крутящего момента силы в диапазоне от 1 до ).

3.2. Диапазон значений крутящего момента силы, в котором воспроизводится единица, составляет от 1 до .

3.3. Государственный первичный эталон обеспечивает воспроизведение единицы и ее передачу с относительным средним квадратическим отклонением (далее - СКО) результата измерений , не превышающим в диапазоне от 1 до и - в диапазоне от до при 20 независимых измерениях.

Относительная неисключенная систематическая погрешность не превышает в диапазоне от 1 до и - в диапазоне от до .

Относительная стандартная неопределенность, оцениваемая по типу A, не превышает в диапазоне от 1 до и - в диапазоне от до при 20 независимых измерениях.

Относительная стандартная неопределенность, оцениваемая по типу B, не превышает в диапазоне от 1 до и - в диапазоне от до .

3.4. Государственный первичный эталон применяют для передачи единицы крутящего момента силы эталонам 1-го разряда методом прямых измерений и методом сличения с помощью компаратора, эталонам 2-го разряда методом сличения с помощью компаратора и рабочим средствам измерений методом прямых измерений.

3.5. Относительное СКО компараторов (измерителей крутящего момента силы), используемых для сличений государственного первичного эталона с эталонами 1-го разряда, составляет не более 0,01%.

4.1. Эталоны, заимствованные из других поверочных схем

4.1.1. В качестве эталонов, заимствованных из других поверочных схем, используют силовоспроизводящие машины (рабочие эталоны 3-го разряда) по ГОСТ 8.663, предел воспроизведения (ПВ) <= 1 МН, средства измерений длины до 10 м по рекомендациям по метрологии [1], гири класса точности по ГОСТ 8.021.

4.1.2. Эталоны, заимствованные из других поверочных схем, применяют для поверки поверочных установок 1-го разряда в диапазоне от до и поверочных установок 2-го разряда в диапазонах от до 1 Н x м и от до методом косвенных измерений.

4.2. Эталоны 1-го разряда

4.2.1. В качестве эталонов 1-го разряда используют поверочные установки и измерители (моментомеры), преобразователи крутящего момента силы в диапазоне измерений от до .

4.2.2. Пределы допускаемых относительных погрешностей эталонов 1-го разряда должны быть:

- для поверочных установок - от 0,02% до 0,5%;

- для измерителей (моментомеров), преобразователей крутящего момента силы - не более 0,1%.

4.2.3. Эталоны 1-го разряда применяют для поверки эталонов 2-го разряда и рабочих средств измерений методом прямых измерений.

4.2.4. Соотношение предела допускаемой погрешности эталона 1-го разряда и предела допускаемой погрешности эталона 2-го разряда должно составлять не более 0,4.

4.3. Эталоны 2-го разряда

4.3.1. В качестве эталонов 2-го разряда используют измерители (моментомеры), преобразователи крутящего момента силы, поверочные установки в диапазоне измерений от 1 до , поверочные установки, содержащие специальные рычаги, меры силы или динамометры, в диапазонах измерений от до 1 Н x м и от до .

4.3.2. Пределы допускаемых относительных погрешностей эталонов 2-го разряда должны быть:

- для измерителей (моментомеров), преобразователей крутящего момента силы - от 0,25% до 2,0%;

- для поверочных установок - от 0,2% до 2,5%.

4.3.3. Эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

4.3.4. Соотношение предела допускаемой погрешности (доверительных границ погрешности) эталонов 2-го разряда и предела допускаемой погрешности рабочих средств измерений должно составлять не более 0,4.

5.1. В качестве рабочих средств измерений используют измерители, преобразователи крутящего момента силы, стационарные моментомеры, ротационные приборы для измерений динамической вязкости, гайковерты и винтоверты со встроенными предельными моментными муфтами, шкальные и предельные моментные ключи, машины и приборы для испытаний на прочность.

5.2. Значения пределов допускаемых относительных погрешностей рабочих средств измерений не должны превышать значений, указанных в таблице 1.
