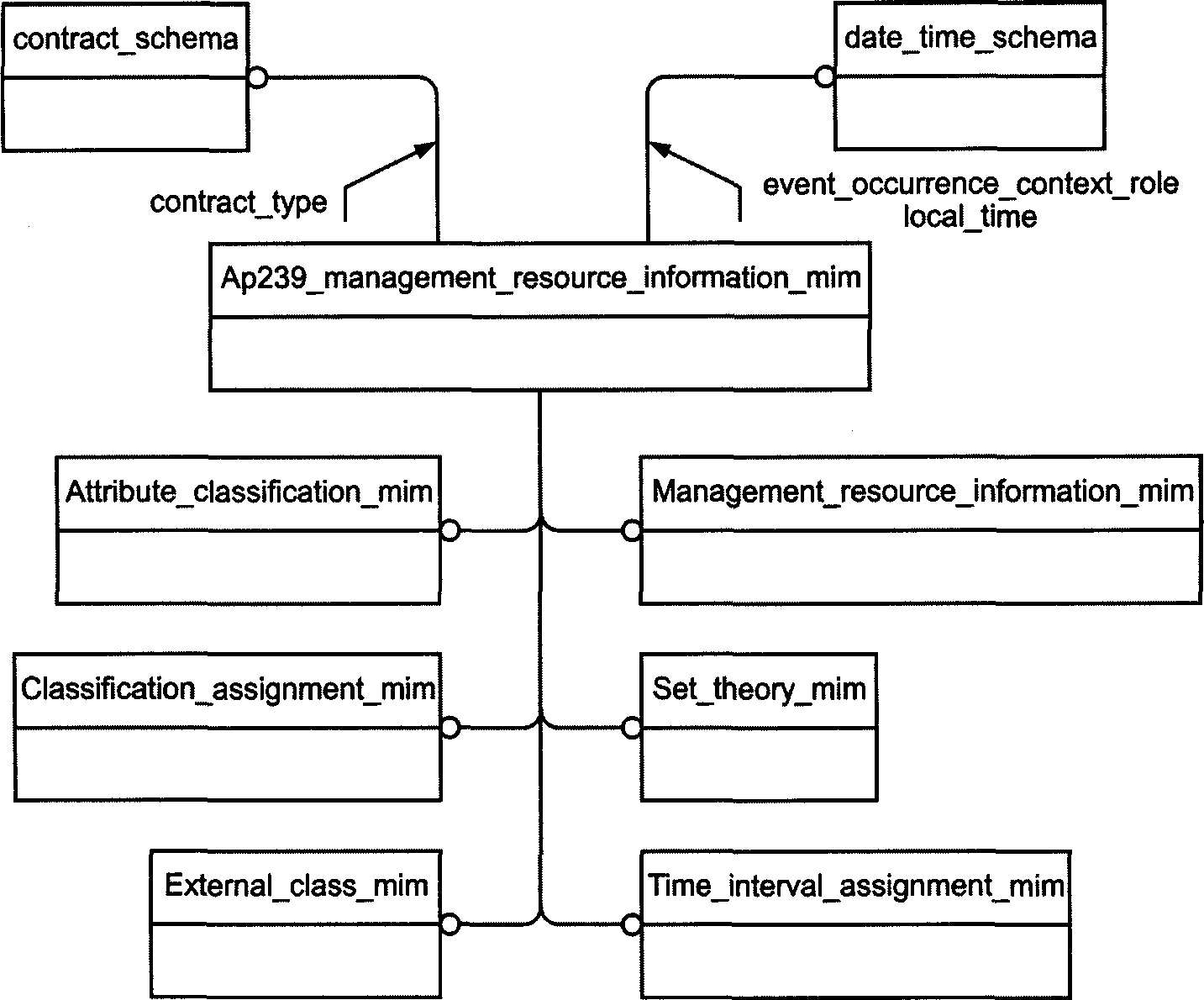

Приложение D. EXPRESS-G диаграмма ИММ

Приложение E. Машинно-интерпретируемые листинги

Приложение F. История изменений

Приложение ДА. Сведения о соответствии ссылочных международных стандартов и документов ссылочным национальным стандартам Российской Федерации

Библиография

Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 28 июня 2012 г. N 139-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1289

ПРИКЛАДНОЙ МОДУЛЬ. ИНФОРМАЦИЯ О РЕСУРСАХ УПРАВЛЕНИЯ

ПО ПРИКЛАДНОМУ ПРОТОКОЛУ ПП239

Industrial automation systems and integration. Product data

representation and exchange. Part 1289. Application module.

AP239 management resource information

ISO/TS 10303-1289:2010-07

Industrial automation systems and integration - Product data

representation and exchange - Part 1289: Application module:

AP239 management resource information

(IDT)

ГОСТ Р ИСО/ТС 10303-1289-2012

Группа П87

ОКС 25.040.40

ОКСТУ 4002

Дата введения

1 мая 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения о стандарте

1 ПОДГОТОВЛЕН Государственным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2012 г. N 139-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1289:2010-07 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1289. Прикладной модуль. Информация о ресурсах управления по прикладному протоколу ПП239 (ISO/TS 10303-1289:2010-07, Industrial automation systems and integration - Product data representation and exchange - Part 1289: Application module: AP239 management resource information).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для нейтрального обмена файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте /template/go.php?url=https://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".

Настоящий стандарт определяет прикладной модуль для представления и классификации управленческих данных, которые могут применяться к данным об изделиях и действиях. Чтобы обеспечить возможность классификации и представления управленческих данных, данный модуль объединяет функциональность следующих прикладных модулей:

- "Информация о ресурсах управления" (ИСО/ТС 10303-1288);

- "Классификация атрибутов" (ИСО/ТС 10303-1246);

- "Задание классификации" (ИСО/ТС 10303-1114);

- "Внешний класс" (ИСО/ТС 10303-1275);

- "Назначение идентифицирующего кода" (ИСО/ТС 10303-1021);

- "Теория множеств" (ИСО/ТС 10303-1210).

Модуль "Информация о ресурсах управления" предоставляет другим модулям возможность задавать для данных об изделиях и действиях управленческую информацию о:

- дате и времени;

- работниках и организациях;

- согласованиях;

- идентификаторах объектов;

- сертификатах и контрактах;

- идентификации языка;

- проектах;

- категориях защиты.

В некоторых случаях подобная информация применяется к управленческим данным. Например, чтобы показать, кто и когда задал категорию защиты для каких-либо данных об изделии, необходимо указать работника и организацию, а также дату и время задания категории защиты данных.

Модуль "Классификация атрибутов" обеспечивает классификацию атрибутов объектного типа данных языка EXPRESS. Стандартные значения, используемые данной классификацией, определены как классы, представляемые объектным типом данных Class.

Примечания

1 Определение объектного типа данных Class может храниться во внешней библиотеке классов.

2 Если атрибут объектного типа данных языка EXPRESS классифицирован, то значение данного атрибута у экземпляра данного объектного типа данных языка EXPRESS будет определяться атрибутом name или identifier данного класса.

Модуль "Задание классификации" обеспечивает назначение классификационной информации данным об изделии действии. Он предоставляет общие возможности, которые могут быть конкретизированы и дополнительно ограничены в других прикладных модулях.

Модуль "Внешний класс" определяет представление классов, определенных как внешние по отношению к обменному файлу данных и содержащихся в библиотеке внешних классов.

Модуль "Назначение идентифицирующего кода" обеспечивает представление назначения идентифицирующего кода данным об изделии или действии.

Модуль "Теория множеств" позволяет устанавливать отношения между классами на языке теории множеств, включая следующие:

- дополнение;

- пересечение;

- степенное множество;

- собственное подмножество;

- эквивалентность (т.е. равенство);

- подмножество;

- объединение.

Третье издание ИСО/ТС 10303-1289, соответствующее настоящему стандарту, содержит изменения ко второму изданию, представленные в приложении F.

В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные. В разделе 3 приведены термины, примененные в настоящем стандарте и определенные как в настоящем, так и в других стандартах. В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии. Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1 Область применения

Настоящий стандарт определяет прикладной модуль "Информация о ресурсах управления по прикладному протоколу ПП239".

Требования настоящего стандарта распространяются на:

- средства для задания управленческой информации данным об изделии;

- средства для задания управленческой информации данным о действии;

- средства для задания управленческой информации управленческим данным;

- задание управленческой информации управленческим данным;

- связь значения, представленного классом, с атрибутом объекта, представляющего управленческую информацию;

- задание классификационной информации для управленческой информации;

- идентификацию класса, являющегося внешним по отношению к обменному файлу данных;

- идентификацию библиотеки внешних классов, не содержащихся в обменном файле, в которой хранится определение классов, используемых в обменном файле;

- ссылки на классы из библиотеки внешних классов;

- задание идентификатора для управленческой информации;

- отношения между классами на языке теории множеств:

- дополнение;

- пересечение;

- степенное множество;

- собственное подмножество;

- эквивалентность (т.е. равенство);

- подмножество;

- объединение.

Требования настоящего стандарта не распространяются на:

- задание управленческой информации данным об изделии;

- задание управленческой информации данным о действии;

- существование класса;

- формализацию классификации;

- содержание библиотеки внешних классов;

- определение множества или класса;

Примечание - Определение множества или класса относится к области применения прикладного модуля "Класс".

- классификацию и спецификацию принадлежности к полному множеству;

- отображения между множествами или классами;

- отношения между классами или множествами, не являющиеся отношениями теории множеств.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки):

ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-54 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен данными. Часть 54. Интегрированный обобщенный ресурс. Классификация и теория множеств (ISO 10303-54, Industrial automation systems and integration - Product data representation and exchange - Part 54: Integrated generic resource: Classification and set theory)

ИСО/ТС 10303-1114 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1114. Прикладной модуль. Задание классификации (ISO/TS 10303-1114, Industrial automation systems and integration - Product data representation and exchange - Part 1114: Application module: Classification assignment)

ИСО/ТС 10303-1210 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1210. Прикладной модуль. Теория множеств (ISO/TS 10303-1210, Industrial automation systems and integration - Product data representation and exchange - Part 1210: Application module: Set theory)

ИСО/ТС 10303-1246 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1246. Прикладной модуль. Классификация атрибутов (ISO/TS 10303-1246, Industrial automation systems and integration - Product data representation and exchange - Part 1246: Application module: Attribute classification)

ИСО/ТС 10303-1275 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1275. Прикладной модуль. Внешний класс (ISO/TS 10303-1275, Industrial automation systems and integration - Product data representation and exchange - Part 1275: Application module: External class)

ИСО/ТС 10303-1288 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1288. Прикладной модуль. Информация о ресурсах управления (ISO/TS 10303-1288, Industrial automation systems and integration - Product data representation and exchange - Part 1288: Application module: Management resource information)

ИСО/ТС 10303-1365 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1365. Прикладной модуль. Задание интервала времени (ISO/TS 10303-1365, Industrial automation systems and integration - Product data representation and exchange - Part 1365: Application module: Time interval assignment)

3 Термины и сокращения

3.1 Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладная интерпретированная модель; ПИМ (application interpreted model; AIM);

- прикладной модуль; ПМ (application module; AM);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

3.2 Термин, определенный в ИСО/ТС 10303-1275

В настоящем стандарте применен следующий термин:

- библиотека внешних классов (external class library).

3.3 Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

mri - информация о ресурсах управления (management resource information);

URL - унифицированный указатель ресурса (uniform resource locator).

4 Информационные требования

В данном разделе определены информационные требования для прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она показывает, как информационные требования удовлетворяются посредством использования общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Ap239_management_resource_information_arm.

EXPRESS-спецификация:

SCHEMA Ap239_management_resource_information_arm;

4.1 Необходимые ПЭМ прикладных модулей

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

USE FROM Attribute_classification_arm; - - ISO/TS 10303-1246

USE FROM Classification_assignment_arm; -- ISO/TS 10303-1114

USE FROM External_class_arm; - - ISO/TS 10303-1275

USE FROM Management_resource_information_arm; - - ISO/TS 10303-1288

USE FROM Set_theory_arm; - - ISO/TS 10303-1210

USE FROM Time_interval_assignment_arm; - - ISO/TS 10303-1365

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих стандартах комплекса ИСО 10303:

Attribute_classification_arm	-	ИСО/ТС 10303-1246;
Classification_assignment_arm	-	ИСО/ТС 10303-1114;
External_class_arm	-	ИСО/ТС 10303-1275;
Management_resource_information_arm	-	ИСО/ТС 10303-1288;
Set_theory_arm	-	ИСО/ТС 10303-1210;
Time_interval_assignment_arm	-	ИСО/ТС 10303-1365.

2 Графическое представление схемы Ap239_management_resource_information_arm приведено в приложении C, рисунок C.1.

4.2 Определение типов данных ПЭМ

В настоящем подразделе определены типы данных ПЭМ прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239".

4.2.1 Тип данных ap239_mri_alias_identification_item

Тип данных ap239_mri_alias_identification_item является расширением типа данных alias_identification_item. В его список альтернативных типов данных добавлены типы данных Address, Approval, Approval_status, Certification, Event, External_class_library, Organization, Organization_or_person_in_organization_assignment, Person, Person_in_organization, Project, Security_classification и Security_classification_assignment.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, которые используют конструкции настоящего модуля.

Объектам, относящимся к типу данных ap239_mri_alias_identification_item могут быть назначены альтернативные имена с помощью объекта Alias_identification.

EXPRESS-спецификация:

TYPE ap239_mri_alias_identification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON alias_identification_item WITH

(Address,

Approval,

Approval_status,

Certification,

Event,

External_class_library,

Organization,

Organization_or_person_in_organization_assignment,

Person,

Person_in_organization,

Project,

Security_classification,

Security_classification_assignment);

END_TYPE;

4.2.2 Тип данных ap239_mri_approval_item

Тип данных ap239_mri_approval_item является расширением типа данных approval_item. В его список альтернативных типов данных добавлены типы данных Address_assignment, Certification_assignment, Classification_assignment, Contract_assignment, Date_or_date_time_assignment, Event, Event_assignment, Identification_assignment, Organization_or_person_in_organization_assignment, Organization_relationship, Person_in_organization, Project, Project_assignment, Security_classification и Security_classification_assignment.

Объектам, относящимся к типу данных ap239_mri_approval_item может быть назначен атрибут Approval с помощью объекта Approval_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_approval_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON approval_item WITH

(Address_assignment,

Certification_assignment,

Classification_assignment,

Contract_assignment,

Date_or_date_time_assignment,

Event,

Event_assignment,

Identification_assignment,

Organization_or_person_in_organization_assignment,

Organization_relationship,

Person_in_organization,

Project,

Project_assignment,

Security_classification,

Security_classification_assignment);

END_TYPE;

4.2.3 Тип данных ap239_mri_certification_item

Тип данных ap239_mri_certification_item является расширением типа данных certification_item. В его список альтернативных типов данных добавлен тип данных Project.

Объектам, относящимся к типу данных ap239_mri_certification_item может быть назначен атрибут Certification с помощью объекта Certification_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_certification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON certification_item WITH

(Project);

END_TYPE;

4.2.4 Тип данных ap239_mri_classification_item

Тип данных ap239_mri_classification_item является расширением типа данных classification_item. В его список альтернативных типов данных добавлены типы данных Address, Address_assignment, Approval, Approval_assignment, Approval_relationship, Approval_status, Approving_person_organization, Attribute_translation_assignment, Calendar_date, Certification, Certification_assignment, Class, Contract, Contracts_assignment, Date_or_date_time_assignment, Date_time, Event, Event_assignment, Event_relationship, External_class_library, Identification_assignment, Language, Language_indication, Local_time, Organization, Organization_or_person_in_organization_assignment, Organization_relationship, Person, Person_in_organization, Project, Project_assignment, Project_relationship, Security_classification, Security_classification_assignment и Time_interval_relationship.

Объектам, относящимся к типу данных ap239_mri_classification_item могут быть назначен атрибут Class с помощью объекта Classification_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_classification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON classification_item WITH

(Address,

Address_assignment,

Approval,

Approval_assignment,

Approval_relationship,

Approval_status,

Approving_person_organization,

Attribute_translation_assignment,

Calendar_date,

Certification,

Certification_assignment,

Class,

Contract,

Contract_assignment,

Date_or_date_time_assignment,

Date_time,

Event,

Event_assignment,

Event_relationship,

External_class_library,

Identification_assignment,

Language,

Language_indication,

Local_time,

Organization,

Organization_or_person_in_organization_assignment,

Organization_relationship,

Person,

Person_in_organization,

Project,

Project_assignment,

Project_relationship,

Security_classification,

Security_classification_assignment,

Time_interval_relationship);

END_TYPE;

4.2.5 Тип данных ap239_mri_classified_attribute_select

Тип данных ap239_mri_classified_attribute_select является расширением типа данных classified_attribute_select. В его список альтернативных типов данных добавлены типы данных Address_assignment, Approval, Approval_assignment, Approval_relationship, Approval_status, Approving_person_organization, Certification, Certification_assignment, Contract, Date_or_date_time_assignment, Event_assignment, Event_relationship, Identification_assignment, Language, Organization_or_person_in_organization_assignment, Organization_relationship, Person_in_organization, Project_assignment, Project_relationship, Security_classification и Time_interval_relationship.

Атрибутам экземпляров объектов, относящихся к типу данных ap239_mri_classified_attribute_select может быть назначен атрибут Class с помощью объекта Attribute_classification следующим образом:

- объект Address_assignment: классифицируется атрибут address_type объекта Address_assignment;

- объект Approval: классифицируется атрибут purpose объекта Approval;

- объект Approval_assignment: классифицируется атрибут role объекта Approval_assignment;

- объект Approving_person_organization: классифицируется атрибут role объекта Approving_person_organization;

- объект Approval_relationship: классифицируется атрибут relation_type объекта Approval_relationship;

- объект Approval_status: классифицируется атрибут status_name объекта Approval_status;

- объект Certification: классифицируется атрибут name объекта Certification;

- объект Certification_assignment: классифицируется атрибут role объекта Certification_assignment;

- объект Contract: классифицируется атрибут kind объекта Contract;

- объект Date_or_date_time_assignment: классифицируется атрибут role объекта Date_or_date_time_assignment;

- объект Event_assignment: классифицируется атрибут role объекта Event_assignment;

- объект Event_relationship: классифицируется атрибут relation_type объекта Event_relationship;

- объект Identification_assignment: классифицируется атрибут role объекта Identification_assignment;

- объект Language: классифицируются атрибуты language_code и country_code объекта Language;

- объект Organization_or_person_in_organization_assignment: классифицируется атрибут role объекта Organization_or_person_in_organization_assignment;

- объект Organization_relationship: классифицируется атрибут relation_type объекта Organization_relationship;

- объект Person_in_organization: классифицируется атрибут role объекта Person_in_organization;

- объект Project_assignment: классифицируется атрибут role объекта Project_assignment;

- объект Project_relationship: классифицируется атрибут relation_type объекта Project_relationship;

- объект Security_classification: классифицируется атрибут classification_level объекта Security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_classified_attribute_select = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON classified_attribute_select WITH

(Address_assignment,

Approval,

Approval_assignment,

Approval_relationship,

Approval_status,

Approving_person_organization,

Certification,

Certification_assignment,

Contract,

Date_or_date_time_assignment,

Event_assignment,

Event_relationship,

Identification_assignment,

Language,

Organization_or_person_in_organization_assignment,

Organization_relationship,

Person_in_organization,

Project_assignment,

Project_relationship,

Security_classification,

Time_interval_relationship);

END_TYPE;

4.2.6 Тип данных ap239_mri_contract_item

Тип данных ap239_mri_contract_item является расширением типа данных contract_item. В его список альтернативных типов данных добавлены типы данных External_class, External_class_library и Security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_contract_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON contract_item WITH

(External_class,

External_class_library,

Security_classification);

END_TYPE;

4.2.7 Тип данных ap239_mri_date_or_date_time_item

Тип данных ap239_mri_date_or_date_time_item является расширением типа данных date_or_date_time_item. В его список альтернативных типов данных добавлены типы данных Address_assignment, Approval, Certification_assignment, Classification_assignment, Contract_assignment, Date_or_date_time_assignment, Event_assignment, Identification_assignment, Organization_relationship, Person, Person_in_organization и Security_classification.

Объектам, относящимся к типу данных ap239_mri_date_or_date_time_item, могут быть назначены атрибуты Calendar_date или Date_time с помощью объекта Date_or_date_time_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_date_or_date_time_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON date_or_date_time_item WITH

(Address_assignment,

Approval,

Certification_assignment,

Classification_assignment,

Contract_assignment,

Date_or_date_time_assignment,

Event_assignment,

Identification_assignment,

Organization_relationship,

Person,

Person_in_organization,

Security_classification);

END_TYPE;

4.2.8 Тип данных ap239_mri_event_item

Тип данных ap239_mri_event_item является расширением типа данных event_item. В его список альтернативных типов данных добавлены типы данных Certification и Project.

Объектам, относящимся к типу данных ap239_mri_event_item, может быть назначен атрибут Event с помощью объекта Event_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_event_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON event_item WITH

(Certification,

Project);

END_TYPE;

4.2.9 Тип данных ap239_mri_identification_item

Тип данных ap239_mri_identification_item является расширением типа данных identification_item. В его список альтернативных типов данных добавлены типы данных Address, Approval, Approval_status, Certification, Event, External_class_library, Organization, Organization_or_person_in_organization_assignment, Person, Person_in_organization, Project, Security_classification и Security_classification_assignment.

Объектам, относящимся к типу данных ap239_mri_identification_item, может быть назначен атрибут identification с помощью объекта Identification_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_identification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON identification_item WITH

(Address,

Approval,

Approval_status,

Certification,

Event,

External_class_library,

Organization,

Organization_or_person_in_organization_assignment,

Person

Person_in_organization,

Project,

Security_classification,

Security_classification_assignment);

END_TYPE;

4.2.10 Тип данных ap239_mri_organization_or_person_in_organization_item

Тип данных ap239_mri_organization_or_person_in_organization_item является расширением типа данных organization_or_person_in_organization_item. В его список альтернативных типов данных добавлены типы данных Address_assignment, Certification, Certification_assignment, Classification_assignment, Contract_assignment, Date_or_date_time_assignment, Event, Event_assignment, Organization_or_person_in_organization_assignment, Person_in_organization, Project, Project_assignment и Security_classification.

Объектам, относящимся к типу данных ap239_mri_organization_or_person_in_organization_item могут быть назначены атрибуты Organization или Person_in_organization с помощью объекта Organization_or_person_in_organization_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_organization_or_person_in_organization_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON organization_or_person_in_organization_item WITH

(Address_assignment,

Certification,

Certification_assignment,

Classification_assignment,

Contract_assignment,

Date_or_date_time_assignment,

Event,

Event_assignment,

Organization_or_person_in_organization_assignment,

Person_in_organization,

Project,

Project_assignment,

Security_classification);

END_TYPE;

4.2.11 Тип данных ap239_mri_string_select

Тип данных ap239_mri_string_select является расширением типа данных string_select. В его список альтернативных типов данных добавлен тип данных Event.

EXPRESS-спецификация:

TYPE ap239_mri_string_select = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON string_select WITH

(Event);

END_TYPE;

4.2.12 Тип данных ap239_mri_time_interval_item

Тип данных ap239_mri_time_interval_item является расширением типа данных time_interval_item. В его список альтернативных типов данных добавлены типы данных Address_assignment, Approval, Certification_assignment, Classification_assignment, Contract_assignment, Date_or_date_time_assignment, Event_assignment, Identification_assignment, Organization_relationship, Person, Person_in_organization и Security_classification.

Объектам из ap239_mri_time_interval_item может быть назначен атрибут Time_interval с помощью объекта Time_interval_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_time_interval_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON time_interval_item WITH

(Address_assignment,

Approval,

Certification_assignment,

Classification_assignment,

Contract_assignment,

Date_or_date_time_assignment,

Event_assignment,

Identification_assignment,

Organization_relationship,

Person,

Person_in_organization,

Security_classification);

END_TYPE;

*)END_SCHEMA; - - Ap239_management_resource_information_arm

5 Интерпретированная модель модуля

5.1 Спецификация отображения

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

Данный подраздел устанавливает спецификацию отображения, которая определяет как каждый прикладной элемент, определенный в разделе 4 настоящего стандарта, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ определена в подпункте пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут <наименование атрибута>", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUPERTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представляется в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подраздел, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, созданного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[ ]	-	в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;
( )		в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;
{ }	-	заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;
< >	-	в угловые скобки заключают один или более необходимых ссылочных путей;
\| \|	-	между вертикальными линиями помещают объект супертипа;
->	-	атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;
<-	-	атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;
[i]	-	атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;
[n]	-	атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;
=>	-	объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;
<=	-	объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;
=	-	строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;
\	-	выражение для ссылочного пути продолжается на следующей строке;
*	-	один или более экземпляров взаимосвязанных типов данных могут быть собраны в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;
- -	-	последующий текст является комментарием или ссылкой на раздел;
*>		выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;
<*		выбираемый или перечисляемый тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом.
!{ }	-	заключенный в фигурные скобки фрагмент обозначает отрицательное ограничение на отображение.

Определение и использование шаблонов отображения не поддерживается в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1 Объект Alias_identification

Объект Alias_identification определен в прикладном модуле "Идентификация альтернативных имен". Данная спецификация отображения расширяет отображение объекта Alias_identification за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

Ниже определено отображение объекта Alias_identification для случая, когда он отображается на ресурсный объект. В зависимости от расширений выбираемого типа данных alias_identification_item данное отображение может быть заменено в прикладных модулях, в которые определены указанные расширения.

5.1.1.1 Связь объекта Alias_identification с объектом Address, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = address

5.1.1.2 Связь объекта Alias_identification с объектом Approval, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = approval

5.1.1.3 Связь объекта Alias_identification с объектом Approval_status, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = approval_status

5.1.1.4 Связь объекта Alias_identification с объектом Certification, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = certification

5.1.1.5 Связь объекта Alias_identification с объектом Event, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = event_occurrence

5.1.1.6 Связь объекта Alias_identification с объектом External_class_library, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = external_class_library

5.1.1.7 Связь объекта Alias_identification с объектом Organization, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = organization

5.1.1.8 Связь объекта Alias_identification с объектом Organization_or_person_in_organization_assignment, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = applied_organization_assignment

5.1.1.9 Связь объекта Alias_identification с объектом Person, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = person

5.1.1.10 Связь объекта Alias_identification с объектом Person_in_organization, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = person_and_organization

5.1.1.11 Связь объекта Alias_identification с объектом Project, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = organizational_project

5.1.1.12 Связь объекта Alias_identification с объектом Security_classification, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = security_classification

5.1.1.13 Связь объекта Alias_identification с объектом Security_classification_assignment, представляющим атрибут items

Ссылочный путь:

applied_identification_assignment.items[i] ->

identification_item

identification_item *> aliasable_item

aliasable_item

aliasable_item *> mri_aliasable_item

mri_aliasable_item

mri_aliasable_item = applied_security_classification_assignment

5.1.2 Объект Approval_assignment

Объект Approval_assignment определен в прикладном модуле "Утверждение". Данная спецификация отображения расширяет отображение объекта Approval_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.2.1 Связь объекта Approval_assignment с объектом Address_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item (ap239_mri_approval_item = person_and_organization_address) (ap239_mri_approval_item = organizational_address)

5.1.2.2 Связь объекта Approval_assignment с объектом Certification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_certification_assignment

5.1.2.3 Связь объекта Approval_assignment с объектом Classification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_classification_assignment

5.1.2.4 Связь объекта Approval_assignment с объектом Contract_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_contract_assignment

5.1.2.5 Связь объекта Approval_assignment с объектом Date_or_date_time_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item (ap239_mri_approval_item = applied_date_and_time_assignment) (ap239_mri_approval_item = applied_date_assignment)

5.1.2.6 Связь объекта Approval_assignment с объектом Event, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = event_occurrence

5.1.2.7 Связь объекта Approval_assignment с объектом Event_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_event_occurrence_assignment

5.1.2.8 Связь объекта Approval_assignment с объектом Identification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_identification_assignment

5.1.2.9 Связь объекта Approval_assignment с объектом Organization_or_person_in_organization_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item (ap239_mri_approval_item = applied_organization_assignment) (ap239_mri_approval_item = applied_person_and_organization_assignment)

5.1.2.10 Связь объекта Approval_assignment с объектом Organization_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = organization_relationship

5.1.2.11 Связь объекта Approval_assignment с объектом Person_in_organization, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = person_and_organization

5.1.2.12 Связь объекта Approval_assignment с объектом Project, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = organizational_project

5.1.2.13 Связь объекта Approval_assignment с объектом Project_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_organizational_project_assignment

5.1.2.14 Связь объекта Approval_assignment с объектом Security_classification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = security_classification

5.1.2.15 Связь объекта Approval_assignment с объектом Security_classification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_approval_assignment.items[i] -> approval_item approval_item *> ap239_mri_approval_item ap239_mri_approval_item = applied_security_classification_assignment

5.1.3 Объект Attribute_classification

Объект Attribute_classification определен в прикладном модуле "Классификация атрибутов". Данная спецификация отображения расширяет отображение объекта Attribute_classification за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.3.1 Связь объекта Attribute_classification с объектом Address_assignment, представляющим атрибут classified_entity

Вариант 1: Классифицируется атрибут address_type объекта Address_assignment, а атрибут Person_in_organization назначается с помощью объекта Address_assignment.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'description'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = person_and_organization_address

Вариант 2: Классифицируется атрибут address_type объекта Address_assignment, а атрибут Organization назначается с помощью объекта Address_assignment.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'description'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = organizational_address

5.1.3.2 Связь объекта Attribute_classification с объектом Approval, представляющим атрибут classified_entity

Классифицируется атрибут level объекта approval.

Элемент ИММ:	PATH
Ссылочный путь:	applied_attribute_classification_assignment {applied_attribute_classification_assignment <= attribute_classification_assignment attribute_classification_assignment.attribute_name = 'level'} applied_attribute_classification_assignment.items[i] = attribute_classification_item attribute_classification_item *> ap239_mri_attribute_classification_item ap239_mri_attribute_classification_item = approval

5.1.3.3 Связь объекта Attribute_classification с объектом Approval_assignment, представляющим атрибут classified_entity

Классифицируется атрибут name объекта object_role. Данный атрибут name обеспечивает производное значение для атрибута role объекта approval_assignment.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item*>ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = object_role

object_role <- role_association.role

role_association.item_with_role -> role_select

role_select = approval_assignment

approval_assignment => applied_approval_assignment

5.1.3.4 Связь объекта Attribute_classification с объектом Approving_person_organization, представляющим атрибут classified_entity

Классифицируется атрибут role объекта approval_role. Он определяет роль для объекта approval_person_organization.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'role'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = approval_role

approval_role <- approval_person_organization.role

5.1.3.5 Связь объекта Attribute_classification с объектом Approval_relationship, представляющим атрибут classified_entity

Классифицируется атрибут name объекта approval_relationship.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = approval_relationship

5.1.3.6 Связь объекта Attribute_classification с объектом Approval_status, представляющим атрибут classified_entity

Классифицируется атрибут name объекта approval_status.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = approval_status

5.1.3.7 Связь объекта Attribute_classification с объектом Certification, представляющим атрибут classified_entity

Вариант 1: Классифицируется атрибут name объекта certification.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = certification

Вариант 2: Классифицируется атрибут description объекта certification_type.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'description'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = certification_type

5.1.3.8 Связь объекта Attribute_classification с объектом Certification_assignment, представляющим атрибут classified_entity

Классифицируется атрибут name объекта object_role. Данный атрибут name обеспечивает производное значение для атрибута role объекта certification_assignment.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = object_role

object_role <- certification_assignment.role

5.1.3.9 Связь объекта Attribute_classification с объектом Contract, представляющим атрибут classified_entity

Классифицируется атрибут description объекта contract_type.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'description'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = contract_type

5.1.3.10 Связь объекта Attribute_classification с объектом Date_or_date_time_assignment, представляющим атрибут classified_entity

Вариант 1: Если конструкция ПЭМ Calendar_date назначается с помощью объекта Date_or_date_time_assignment, тогда на уровне ИММ атрибут date назначается с помощью объекта applied_date_assignment и классифицируется атрибут name объекта date_role.

Элемент ИММ:	PATH
Ссылочный путь:	applied_attribute_classification_assignment {applied_attribute_classification_assignment <= attribute_classification_assignment attribute_classification_assignment.attribute_name = 'name'} applied_attribute_classification_assignment.items[i] = attribute_classification_item attribute_classification_item *> ap239_mri_attribute_classification_item ap239_mri_attribute_classification_item = date_role

Вариант 2: Если конструкция ПЭМ Date_time назначается с помощью объекта Date_or_date_time_assignment, тогда на уровне ИММ атрибут date_and_time назначается с помощью объекта applied_date_and_time_assignment и классифицируется атрибут name объекта date_time_role.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = date_time_role

5.1.3.11 Связь объекта Attribute_classification с объектом Event_assignment, представляющим атрибут classified_entity

Классифицируется атрибут name объекта event_occurrence_context_role. Он обеспечивает роль для объекта event_occurrence_context_assignment.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = event_occurrence_context_role

5.1.3.12 Связь объекта Attribute_classification с объектом Event_relationship, представляющим атрибут classified_entity

Классифицируется атрибут name объекта event_occurrence_relationship.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = event_occurrence_relationship

5.1.3.13 Связь объекта Attribute_classification с объектом Identification_assignment, представляющим атрибут classified_entity

Классифицируется атрибут name объекта identification_role.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = identification_role

identification_role <- identification_assignment.role

5.1.3.14 Связь объекта Attribute_classification с объектом Language, представляющим атрибут classified_entity

Вариант 1: Классифицируется атрибут name объекта group, являющегося супертипом объекта Language. Данный атрибут представляет код языка.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = group

group => language

Вариант 2: Классифицируется атрибут description объекта group, являющегося супертипом объекта Language. Данный атрибут представляет код страны.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'description'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = group

group => language

5.1.3.15 Связь объекта Attribute_classification с объектом Organization_or_person_in_organization_assignment, представляющим атрибут classified_entity

Вариант 1: Если конструкция ПЭМ Organization_or_person_in_organization_assignment назначает объект Organization, тогда на уровне ИММ объект organization назначается с помощью объекта applied_organization_assignment и классифицируется атрибут name объекта organization_role.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = organization_role

organization_role <- organization_assignment.role

Вариант 2: Если конструкция ПЭМ Organization_or_person_in_organization_assignment назначает объект Person_in_organization, тогда на уровне ИММ объект person_and_organization назначается с помощью объекта applied_person_and_organization_assignment и классифицируется атрибут name объекта person_and_organization_role.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = person_and_organization_role

person_and_organization_role <- organization_assignment.role

5.1.3.16 Связь объекта Attribute_classification с объектом Organization_relationship, представляющим атрибут classified_entity

Классифицируется атрибут name объекта organization_relationship.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = organization_relationship

5.1.3.17 Связь объекта Attribute_classification с объектом Person_in_organization, представляющим атрибут classified_entity

Классифицируется атрибут attribute_value объекта name_attribute. Данный атрибут определяет роль работника в организации.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'attribute_value'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = name_attribute

name_attribute.named_item -> name_attribute_select

name_attribute_select = person_and_organization

5.1.3.18 Связь объекта Attribute_classification с объектом Project_assignment, представляющим атрибут classified_entity

Классифицируется атрибут name объекта organizational_project_role.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = organizational_project_role

5.1.3.19 Связь объекта Attribute_classification с объектом Project_relationship, представляющим атрибут classified_entity

Классифицируется атрибут name объекта organizational_project_relationship.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = organizational_project_relationship

5.1.3.20 Связь объекта Attribute_classification с объектом Security_classification, представляющим атрибут classified_entity

Классифицируется атрибут name объекта security_classification_level.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = security_classification_level

5.1.3.21 Связь объекта Attribute_classification с объектом Time_interval_relationship, представляющим атрибут classified_entity

Классифицируется атрибут name объекта time_interval_relationship.

Элемент ИММ:

PATH

Ссылочный путь:

applied_attribute_classification_assignment

{applied_attribute_classification_assignment <=

attribute_classification_assignment

attribute_classification_assignment.attribute_name = 'name'}

applied_attribute_classification_assignment.items[i] =

attribute_classification_item

attribute_classification_item *> ap239_mri_attribute_classification_item

ap239_mri_attribute_classification_item = time_interval_relationship

5.1.4 Объект Attribute_translation_assignment

Объект Attribute_translation_assignment определен в прикладном модуле "Использование разных языков". Данная спецификация отображения расширяет отображение объекта Attribute_translation_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.4.1 Связь объекта Attribute_translation_assignment с объектом Event, представляющим атрибут considered_instance

Элемент ИММ:	PATH
Ссылочный путь:	multi_language_attribute_assignment.items[i] -> multi_language_attribute_iter multi_language_attribute_item *> ap239_mri_multi_language_attribute_item ap239_mri_multi_language_attribute_item = event_occurrence

5.1.5 Объект Certification_assignment

Объект Certification_assignment определен в прикладном модуле "Сертификация". Данная спецификация отображения расширяет отображение объекта Certification_assignment за счет утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.5.1 Связь объекта Certification_assignment с объектом Project, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_certification_assignment.items[i] -> certification_item certification_item *> ap239_mri_certification_item ap239_mri_certification_item = organizational_project

5.1.6 Объект Classification_assignment

Объект Classification_assignment определен в прикладном модуле "Задание классификации". Данная спецификация отображения расширяет отображение объекта Classification_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.6.1 Связь объекта Classification_assignment с объектом Address, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = address

5.1.6.2 Связь объекта Classification_assignment с объектом Address_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item (ap239_mri_classification_item = person_and_organization_address) (ap239_mri_classification_item = organizational_address)

5.1.6.3 Связь объекта Classification_assignment с объектом Approval, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = approval

5.1.6.4 Связь объекта Classification_assignment с объектом Approval_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_approval_assignment

5.1.6.5 Связь объекта Classification_assignment с объектом Approval_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = approval_relationship

5.1.6.6 Связь объекта Classification_assignment с объектом Approval_status, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = approval_status

5.1.6.7 Связь объекта Classification_assignment с объектом Approving_person_organization, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239mri_classification_item ap239_mri_classification_item = approval_person_organization

5.1.6.8 Связь объекта Classification_assignment с объектом Attribute_translation_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = multi_language_attribute_assignment

5.1.6.9 Связь объекта Classification_assignment с объектом Calendar_date, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = calendar_date

5.1.6.10 Связь объекта Classification_assignment с объектом Certification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = certification

5.1.6.11 Связь объекта Classification_assignment с объектом Certification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_certification_assignment

5.1.6.12 Связь объекта Classification_assignment с объектом Class, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = class

5.1.6.13 Связь объекта Classification_assignment с объектом Contract, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = contract

5.1.6.14 Связь объекта Classification_assignment с объектом Contract_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_contract_assignment

5.1.6.15 Связь объекта Classification_assignment с объектом Date_or_date_time_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item (ap239_mri_classification_item = applied_date_and_time_assignment) (ap239_mri_classification_item = applied_date_assignment)

5.1.6.16 Связь объекта Classification_assignment с объектом Date_time, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = date_and_time

5.1.6.17 Связь объекта Classification_assignment с объектом Event, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = event_occurrence

5.1.6.18 Связь объекта Classification_assignment с объектом Event_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_event_occurrence_assignment

5.1.6.19 Связь объекта Classification_assignment с объектом Event_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = event_occurrence_relationship

5.1.6.20 Связь объекта Classification_assignment с объектом External_class_library, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = external_class_library

5.1.6.21 Связь объекта Classification_assignment с объектом Identification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_identification_assignment

5.1.6.22 Связь объекта Classification_assignment с объектом Language, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = language

5.1.6.23 Связь объекта Classification_assignment с объектом Language_indication, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = attribute_language_assignment

5.1.6.24 Связь объекта Classification_assignment с объектом Local_time, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = local_time

5.1.6.25 Связь объекта Classification_assignment с объектом Organization, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = organization

5.1.6.26 Связь объекта Classification_assignment с объектом Organization_or_person_in_organization_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item (ap239_mri_classification_item = applied_organization_assignment) (ap239_mri_classification_item = applied_person_and_organization_assignment)

5.1.6.27 Связь объекта Classification_assignment с объектом Organization_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = organization_relationship

5.1.6.28 Связь объекта Classification_assignment с объектом Person, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = person

5.1.6.29 Связь объекта Classification_assignment с объектом Person_in_organization, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = person_and_organization

5.1.6.30 Связь объекта Classification_assignment с объектом Project, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = organizational_project

5.1.6.31 Связь объекта Classification_assignment с объектом Project_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_organizational_project_assignment

5.1.6.32 Связь объекта Classification_assignment с объектом Project_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = organizational_project_relationship

5.1.6.33 Связь объекта Classification_assignment с объектом Security_classification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = security_classification

5.1.6.34 Связь объекта Classification_assignment с объектом Security_classification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239_mri_classification_item = applied_security_classification_assignment

5.1.6.35 Связь объекта Classification_assignment с объектом Time_interval_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_classification_assignment.items[i] -> classification_item classification_item *> ap239_mri_classification_item ap239 _mri_classification_item = time_interval_relationship

5.1.7 Объект Contract_assignment

Объект Contract_assignment определен в прикладном модуле "Контракт". Данная спецификация отображения расширяет отображение объекта Contract_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.7.1 Связь объекта Contract_assignment с объектом External_class, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_contract_assignment.items[i] -> contract_item contract_item *> ap239_mri_contract_item ap239_mri_contract_item = externally_defined_class

5.1.7.2 Связь объекта Contract_assignment с объектом External_class_library, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_contract_assignment.items[i] -> contract_item contract_item *> ap239_mri_contract_item ap239_mri_contract_item = external_class_library

5.1.7.3 Связь объекта Contract_assignment с объектом Security_classification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_contract_assignment.items[i] -> contract_item contract_item *> ap239_mri_contract_item ap239_mri_contract_item = security_classification

5.1.8 Объект Date_or_date_time_assignment

Объект Date_or_date_time_assignment определен в прикладном модуле "Назначение даты и времени". Данная спецификация отображения расширяет отображение объекта Date_or_date_time_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.8.1 Связь объекта Date_or_date_time_assignment с объектом Address_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item (ap239_mri_date_item = person_and_organization_address) (ap239_mri_date_item = organizational_address))

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item (ap239_mri_date_and_time_item = person_and_organization_address) (ap239_mri_date_and_time_item = organizational_address))

5.1.8.2 Связь объекта Date_or_date_time_assignment с объектом Approval, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = approval)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = approval)

5.1.8.3 Связь объекта Date_or_date_time_assignment с объектом Classification_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = applied_classification_assignment)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = applied_classification_assignment)

5.1.8.4 Связь объекта Date_or_date_time_assignment с объектом Certification_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = applied_certification_assignment)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = applied_certification_assignment)

5.1.8.5 Связь объекта Date_or_date_time_assignment с объектом Contract_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = applied_contract_assignment)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = applied_contract_assignment)

5.1.8.6 Связь объекта Date_or_date_time_assignment с объектом Date_or_date_time_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item (ap239_mri_date_item = applied_date_assignment) (ap239_mri_date_item = applied_date_and_time_assignment))

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item (ap239_mri_date_and_time_item = applied_date_assignment) (ap239_mri_date_and_time_item = applied_date_and_time_assignment))

5.1.8.7 Связь объекта Date_or_date_time_assignment с объектом Event_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = applied_event_occurrence_assignment)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = applied_event_occurrence_assignment)

5.1.8.8 Связь объекта Date_or_date_time_assignment с объектом Identification_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = applied_identification_assignment)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = applied_identification_assignment)

5.1.8.9 Связь объекта Date_or_date_time_assignment с объектом Organization_relationship, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = organization_relationship)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = organization_relationship)

5.1.8.10 Связь объекта Date_or_date_time_assignment с объектом Person, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = person)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = person)

5.1.8.11 Связь объекта Date_or_date_time_assignment с объектом Person_in_organization, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = person_and_organization)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = person_and_organization)

5.1.8.12 Связь объекта Date_or_date_time_assignment с объектом Security_classification, представляющим атрибут items

Вариант 1: Если объект assigned_date представлен объектом Calendar_date.

Элемент ИММ:	PATH
Ссылочный путь:	(date_assignment=> applied_date_assignment applied_date_assignment.items[i] -> date_item date_item *> ap239_mri_date_item ap239_mri_date_item = security_classification)

Вариант 2: Если объект assigned_date представлен объектом Date_time.

Элемент ИММ:	PATH
Ссылочный путь:	(date_and_time_assignment=> applied_date_and_time_assignment applied_date_and_time_assignment.items[i] -> date_and_time_item date_and_time_item *> ap239_mri_date_and_time_item ap239_mri_date_and_time_item = security_classification)

5.1.9 Объект Event_assignment

Объект Event_assignment определен в прикладном модуле "Назначение события". Данная спецификация отображения расширяет отображение объекта Event_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.9.1 Связь объекта Event_assignment с объектом Certification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_event_occurrence_assignment applied_event_occurrence_assignment.items[i] -> event_occurrence_item *> ap239_mri_event_occurrence_item ap239_mri_event_occurrence_item = certification

5.1.9.2 Связь объекта Event_assignment с объектом Project, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_event_occurrence_assignment applied_event_occurrence_assignment.items[i] -> event_occurrence_item *> ap239_mri_event_occurrence_item ap239_mri_event_occurrence_item = organizational_project

5.1.10 Объект Identification_assignment

Объект Identification_assignment определен в прикладном модуле "Назначение идентифицирующего кода". Данная спецификация отображения расширяет отображение объекта Identification_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.10.1 Связь объекта Identification_assignment с объектом Address, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = address

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = address]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = address]

5.1.10.2 Связь объекта Identification_assignment с объектом Approval, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = approval

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = approval_status]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = approval]

5.1.10.3 Связь объекта Identification_assignment с объектом Approval_status, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = approval_status

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = approval_status]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = approval_status]

5.1.10.4 Связь объекта Identification_assignment с объектом Certification, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = certification

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = certification]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = certification]

5.1.10.5 Связь объекта Identification_assignment с объектом Event, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = event_occurrence

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = event_occurrence]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = event_occurrence]

5.1.10.6 Связь объекта Identification_assignment с объектом External_class_library, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = external_class_library

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = external_class_library]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = external_class_library]

5.1.10.7 Связь объекта Identification_assignment с объектом Organization, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i]-> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = organization

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = organization]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = organization]

5.1.10.8 Связь объекта Identification_assignment с объектом Organization_or_person_in_organization_assignment, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item (ap239_mri_identification_item = applied_organization_assignment) (ap239_mri_identification_item = applied_person_and_organization_assignment)

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

(applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

(ap239_mri_identification_item = applied_organization_assignment)

(ap239_mri_identification_item =

applied_person_and_organization_assignment)]

[aliasable_item *> ap239_mri_aliasable_item

(ap239_mri_aliasable_item = applied_person_and_organization_assignment)

(ap239_mri_aliasable_item = applied_organization_assignment)]

5.1.10.9 Связь объекта Identification_assignment с объектом Person, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = person

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = organization]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = person]

5.1.10.10 Связь объекта Identification_assignment с объектом Person_in_organization, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = person_and_organization

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = organization]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = person_and_organization]

5.1.10.11 Связь объекта Identification_assignment с объектом Project, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i]-> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = organizational_project

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i]->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = organizational_project]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = organizational_project]

5.1.10.12 Связь объекта Identification_assignment с объектом Security_classification, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = security_classification

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = security_classification]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = security_classification]

5.1.10.13 Связь объекта Identification_assignment с объектом Security_classification_assignment, представляющим атрибут items

Вариант 1: Отображение для случая, когда идентифицирующий код не является кодом альтернативного имени.

Элемент ИММ:	PATH
Ссылочный путь:	applied_identification_assignment applied_identification_assignment <= identification_assignment identification_assignment.role -> identification_role applied_identification_assignment.items[i] -> identification_item *> ap239_mri_identification_item ap239_mri_identification_item = security_classification_assignment

Вариант 2: Отображение для случая, когда идентифицирующий код является кодом альтернативного имени.

Элемент ИММ:

PATH

Ссылочный путь:

[applied_identification_assignment

{applied_identification_assignment <=

identification_assignment

identification_assignment.role -> identification_role

{(identification_role.name='alias')}}

applied_identification_assignment.items[i] ->

identification_item *> ap239_mri_identification_item

ap239_mri_identification_item = applied_security_classification_assignment]

[aliasable_item *> ap239_mri_aliasable_item

ap239_mri_aliasable_item = applied_security_classification_assignment]

5.1.11 Объект Language_indication

Объект Language_indication определен в прикладном модуле "Использование разных языков". Данная секция отображения расширяет отображение объекта Language_indication за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.11.1 Связь объекта Language_indication с объектом Event, представляющим атрибут considered_instance

Элемент ИММ:	PATH
Ссылочный путь:	attribute_language_assignment.items[i] -> attribute_language_item attribute_language_item *> ap239_mri_attribute_language_item ap239_mri_attribute_language_item = event_occurrence

5.1.12 Объект Organization_or_person_in_organization_assignment

Объект Organization_or_person_in_organization_assignment определен в прикладном модуле "Назначение лица и организации". Данная спецификация отображения расширяет отображение объекта Organization_or_person_in_organization_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.12.1 Связь объекта Organization_or_person_in_organization_assignment с объектом Address_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

(ap239_mri_organization_item = person_and_organization_address)

(ap239_mri_organization_item = organizational_address))

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

(ap239_mri_person_and_organization_item =

person_and_organization_address)

(ap239_mri_person_and_organization_item = organizational_address))

5.1.12.2 Связь объекта Organization_or_person_in_organization_assignment с объектом Certification, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = certification)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = certification)

5.1.12.3 Связь объекта Organization_or_person_in_organization_assignment с объектом Certification_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = applied_certification_assignment)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = applied_certification_assignment)

5.1.12.4 Связь объекта Organization_or_person_in_organization_assignment с объектом Classification_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = applied_classification_assignment)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = applied_classification_assignment)

5.1.12.5 Связь объекта Organization_or_person_in_organization_assignment с объектом Contract_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization _item

ap239_mri_organization_item = applied_contract_assignment)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = applied_contract_assignment)

5.1.12.6 Связь объекта Organization_or_person_in_organization_assignment с объектом Date_or_date_time_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

(ap239_mri_organization_item = applied_date_assignment)

(ap239_mri_organization_item = applied_date_and_time_assignment))

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

(ap239_mri_person_and_organization_item = applied_date_assignment)

(ap239_mri_person_and_organization_item =

applied_date_and_time_assignment))

5.1.12.7 Связь объекта Organization_or_person_in_organization_assignment с объектом Event, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = event_occurrence)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = event_occurrence)

5.1.12.8 Связь объекта Organization_or_person_in_organization_assignment с объектом Event_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = applied_event_occurrence_assignment)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item =

applied_event_occurrence_assignment)

5.1.12.9 Связь объекта Organization_or_person_in_organization_assignment с объектом Organization_or_person_in_organization_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = applied_organization_assignment)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item =

applied_person_and_organization_assignment)

5.1.12.10 Связь объекта Organization_or_person_in_organization_assignment с объектом Person_in_organization, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = person_and_organization)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = person_and_organization)

5.1.12.11 Связь объекта Organization_or_person_in_organization_assignment с объектом Project, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = organizational_project)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = organizational_project)

5.1.12.12 Связь объекта Organization_or_person_in_organization_assignment с объектом Project_assignment, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = applied_organizational_project_assignment)

Вариант 2: Если объект assigned_entity является объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item =

applied_organizational_project_assignment)

5.1.12.13 Связь объекта Organization_or_person_in_organization_assignment с объектом Security_classification, представляющим атрибут items

Вариант 1: Если объект assigned_entity представлен объектом Organization.

Ссылочный путь:

(applied_organization_assignment.items[i] -> organization_item

organization_item *> ap239_mri_organization_item

ap239_mri_organization_item = security_classification)

Вариант 2: Если объект assigned_entity представлен объектом Person_in_organization.

Ссылочный путь:

(applied_person_and_organization_assignment.items[i] ->

person_and_organization_item

person_and_organization_item *> ap239_mri_person_and_organization_item

ap239_mri_person_and_organization_item = security_classification)

5.1.13 Объект Time_interval_assignment

Объект Time_interval_assignment определен в прикладном модуле "Задание интервала времени". Данная спецификация отображения расширяет отображение объекта Time_interval_assignment за счет включения утверждений, определенных в прикладном модуле "Информация о ресурсах управления по прикладному протоколу ПП239".

5.1.13.1 Связь объекта Time_interval_assignment с объектом Address_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item (ap239_mri_time_interval_item = person_and_organization_address) (ap239_mri_time_interval_item = organizational_address)

5.1.13.2 Связь объекта Time_interval_assignment с объектом Approval, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = approval

5.1.13.3 Связь объекта Time_interval_assignment с объектом Classification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = applied_classification_assignment

5.1.13.4 Связь объекта Time_interval_assignment с объектом Certification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = applied_certification_assignment

5.1.13.5 Связь объекта Time_interval_assignment с объектом Contract_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = applied_contract_assignment

5.1.13.6 Связь объекта Time_interval_assignment с объектом Date_or_date_time_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item (ap239_mri_time_interval_item = applied_date_assignment) (ap239_mri_time_interval_item = applied_date_and_time_assignment)

5.1.13.7 Связь объекта Time_interval_assignment с объектом Event_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = applied_event_occurrence_assignment

5.1.13.8 Связь объекта Time_interval_assignment с объектом Identification_assignment, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = applied_identification_assignment

5.1.13.9 Связь объекта Time_interval_assignment с объектом Organization_relationship, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = organization_relationship

5.1.13.10 Связь объекта Time_interval_assignment с объектом Person, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = person

5.1.13.11 Связь объекта Time_interval_assignment с объектом Person_in_organization, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = person_and_organization

5.1.13.12 Связь объекта Time_interval_assignment с объектом Security_classification, представляющим атрибут items

Элемент ИММ:	PATH
Ссылочный путь:	applied_time_interval_assignment.items[i] -> time_interval_item time_interval_item *> ap239_mri_time_interval_item ap239_mri_time_interval_item = security_classification

5.2 Сокращенный листинг ИММ на языке EXPRESS

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель (ИММ) для прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, накладываются следующие ограничения:

- использование объекта, являющегося супертипом, не означает применения любой из его конкретизаций, если только данная конкретизация также не импортирована в схему ИММ;

- использование типа SELECT не означает применения любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

EXPRESS-спецификация:

SCHEMA Ap239_management_resource_information_mim;

USE FROM Attribute_classification_mim; - - ISO/TS 10303-1246

USE FROM Classification_assignment_mim; - - ISO/TS 10303-1114

USE FROM contract_schema -- ISO 10303-41 (contract_type);

USE FROM date_time_schema -- ISO 10303-41 (event_occurrence_context_role, local_time);

USE FROM External_class_mim; - - ISO/TS 10303-1275

USE FROM Management_resource_information_mim; - - ISO/TS 10303-1288

USE FROM Set_theory_mim; -- ISO/TS 10303-1210

USE FROM Time_interval_assignment_mim; -- ISO/TS 10303-1365

Примечания

1 Схемы, ссылки на которые даны выше, определены в следующих стандартах комплекса ИСО 10303:

Attribute_classification_mim	-	ИСО/ТС 10303-1246;
Classification_assignment_mim	-	ИСО/ТС 10303-1114;
contract_schema	-	ИСО 10303-41;
date_time_schema	-	ИСО 10303-41;
External_class_mim	-	ИСО/ТС 10303-1275;
Management_resource_information_mim	-	ИСО/ТС 10303-1288;
Set_theory_mim	-	ИСО/ТС 10303-1210;
Time_interval_assignment_mim	-	ИСО/ТС 10303-1365.

2 Графическое представление схемы Ap239_management_resource_information_mim приведено в приложении D, рисунок D.1.

5.2.1 Определение типов данных ИММ

В данном пункте определены типы данных ИММ для прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239".

5.2.1.1 Тип данных ap239_mri_aliasable_item

Тип данных ap239_mri_aliasable_item является расширением типа данных aliasable_item. В его список альтернативных типов данных добавлены типы данных address, applied_organization_assignment, applied_person_and_organization_assignment, applied_security_classification_assignment, approval, approval_status, certification, event_occurrence, external_class_library, organization, organizational_project, person, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_aliasable_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON aliasable_item WITH

(address,

applied_organization_assignment,

applied_person_and_organization_assignment,

applied_security_classification_assignment,

approval,

approval_status,

certification,

event_occurrence,

external_class_library,

organization,

organizational_project,

person,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.2 Тип данных ap239_mri_approval_item

Тип данных ap239_mri_approval_item является расширением типа данных approval_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_identification_assignment, applied_organization_assignment, applied_organizational_project_assignment, applied_person_and_organization_assignment, applied_security_classification_assignment, event_occurrence, organization_relationship, organizational_address, organizational_project, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_approval_item = SELECT BASED_ON approval_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_identification_assignment,

applied_organization_assignment,

applied_organizational_project_assignment,

applied_person_and_organization_assignment,

applied_security_classification_assignment,

event_occurrence,

organization_relationship,

organizational_address,

organizational_project,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.3 Тип данных ap239_mri_attribute_classification_item

Тип данных ap239_mri_attribute_classification_item является расширением типа данных attribute_classification_item. В его список альтернативных типов данных добавлены типы данных approval, approval_relationship, approval_role, approval_status, certification, certification_type, contract_type, date_role, date_time_role, event_occurrence_context_role, event_occurrence_relationship, group, identification_role, name_attribute, object_role, organization_relationship, organization_role, organizational_address, organizational_project_relationship, organizational_project_role, person_and_organization_role, security_classification_level и time_interval_relationship.

Атрибутам экземпляров объектов из ap239_mri_attribute_classification_item может быть назначен атрибут Class с помощью объекта applied_attribute_classification_assignment следующим образом:

- объект approval: классифицируется атрибут level объекта approval;

- объект approval_relationship: классифицируется атрибут name объекта approval_relationship;

- объект approval_role: классифицируется атрибут role объекта approval_role. Данный атрибут role определяет роль для объекта approval_person_organization;

- объект approval_status: классифицируется атрибут name объекта approval_status;

- объект certification: классифицируется атрибут name объекта certification;

- объект certification_type: классифицируется атрибут description объекта certification_type;

- объект contract_type: классифицируется атрибут description объекта contract_type;

- объект date_role: классифицируется атрибут name объекта date_role. Данный атрибут определяет роль объекта date_assignment;

- объект date_time_role: классифицируется атрибут name объекта date_time_role. Данный атрибут определяет роль объекта date_and_time_assignment;

- объект group: классифицируется атрибут name объекта group, являющегося супертипом объекта language. Данный атрибут определяет код языка;

- объект group: классифицируется атрибут description объекта group, являющегося супертипом объекта language. Данный атрибут определяет код страны;

- объект identification_role: классифицируется атрибут name объекта identification_role. Данный атрибут определяет роль объекта identification_assignment;

- объект name_attribute: классифицируется атрибут attribute_value объекта name_attribute. Атрибут 'attribute_value' определяет роль работника в организации (объект person_and_organization);

- объект object_role: классифицируется атрибут name объекта object_role. Атрибут name определяет производное значение атрибута role объектов approval_person_organization и certification_assignment;

- объект organizational_address: классифицируется атрибут description объекта organizational_address;

- объект organization_relationship: классифицируется атрибут name объекта organization_relationship;

- объект organization_role: классифицируется атрибут name объекта organization_role;

- объект organizational_project_relationship: классифицируется атрибут name объекта organizational_project_relationship;

- объект organizational_project_role: классифицируется атрибут name объекта organizational_project_role;

- объект person_and_organization_role: классифицируется атрибут name объекта person_and_organization_role;

- объект person_and_organization_address: классифицируется атрибут description объекта person_and_organization_address, унаследованного от объекта organizational_address;

- объект security_classification_level: классифицируется атрибут name объекта security_classification_level.

EXPRESS-спецификация:

TYPE ap239_mri_attribute_classification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON attribute_classification_item WITH

(approval,

approval_relationship,

approval_role,

approval_status,

certification,

certification_type,

contract_type,

date_role,

date_time_role,

event_occurrence_context_role,

event_occurrence_relationship,

group,

identification_role,

name_attribute,

object_role,

organization_relationship,

organization_role,

organizational_address,

organizational_project_relationship,

organizational_project_role,

person_and_organization_role,

security_classification_level,

time_interval_relationship);

END_TYPE;

5.2.1.4 Тип данных ap239_mri_attribute_language_item

Тип данных ap239_mri_attribute_language_item является расширением типа данных attribute_language_item. В его список альтернативных типов данных добавлен тип данных event_occurrence.

EXPRESS-спецификация:

TYPE ap239_mri_attribute_language_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON attribute_language_item WITH

(event_occurrence);

END_TYPE;

5.2.1.5 Тип данных ap239_mri_certification_item

Тип данных ap239_mri_certification_item является расширением типа данных certification_item. В его список альтернативных типов данных добавлен тип данных organizational_project.

EXPRESS-спецификация:

TYPE ap239_mri_certification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON certification_item WITH

(organizational_project);

END_TYPE;

5.2.1.6 Тип данных ap239_mri_classification_item

Тип данных ap239_mri_classification_item является расширением типа данных classification_item. В его список альтернативных типов данных добавлены типы данных address, applied_approval_assignment, applied_certification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_identification_assignment, applied_organization_assignment, applied_organizational_project_assignment, applied_person_and_organization_assignment, applied_security_classification_assignment, approval, approval_person_organization, approval_relationship, approval_status, attribute_language_assignment, calendar_date, certification, class, contract, date_and_time, event_occurrence, event_occurrence_relationship, external_class_library, language, local_time, multi_language_attribute_assignment, organization, organization_relationship, organizational_project, organizational_project_relationship, person, person_and_organization, security_classification и time_interval_relationship.

Объектам из ap239_mri_classification_item, может быть назначен атрибут class с помощью объекта applied_classification_assignment.

EXPRESS-спецификация:

TYPE ap239_mri_classification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON classification_item WITH

(address,

applied_approval_assignment,

applied_certification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_identification_assignment,

applied_organization_assignment,

applied_organizational_project_assignment,

applied_person_and_organization_assignment,

applied_security_classification_assignment,

approval,

approval_person_organization,

approval_relationship,

approval_status,

attribute_language_assignment,

calendar_date,

certification,

class,

contract,

date_and_time,

event_occurrence,

event_occurrence_relationship,

external_class_library,

language,

local_time,

multi_language_attribute_assignment,

organization,

organization_relationship,

organizational_project,

organizational_project_relationship,

person,

person_and_organization,

security_classification,

time_interval_relationship);

END_TYPE;

5.2.1.7 Тип данных ap239_mri_contract_item

Тип данных ap239_mri_contract_item является расширением типа данных contract_item. В его список альтернативных типов данных добавлены типы данных external_class_library, externally_defined_class и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_contract_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON contract_item WITH

(external_class_library,

externally_defined_class,

security_classification);

END_TYPE;

5.2.1.8 Тип данных ap239_mri_date_and_time_item

Тип данных ap239_mri_date_and_time_item является расширением типа данных date_and_time_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_identification_assignment, approval, organization_relationship, organizational_address, person, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_date_and_time_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON date_and_time_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_identification_assignment,

approval,

organization_relationship,

organizational_address,

person,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.9 Тип данных ap239_mri_date_item

Тип данных ap239_mri_date_item является расширением типа данных date_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_identification_assignment, approval, organization_relationship, organizational_address, person, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_date_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON date_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_identification_assignment,

approval,

organization_relationship,

organizational_address,

person,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.10 Тип данных ap239_mri_event_occurrence_item

Тип данных ap239_mri_event_occurrence_item является расширением типа данных event_occurrence_item. В его список альтернативных типов данных добавлены типы данных certification и organizational_project.

EXPRESS-спецификация:

TYPE ap239_mri_event_occurrence_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON event_occurrence_item WITH

(certification,

organizational_project);

END_TYPE;

5.2.1.11 Тип данных ap239_mri_identification_item

Тип данных ap239_mri_identification_item является расширением типа данных identification_item. В его список альтернативных типов данных добавлены типы данных address, applied_organization_assignment, applied_person_and_organization_assignment, applied_security_classification_assignment, approval, approval_status, certification, event_occurrence, external_class_library, organization, organizational_project, person, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_identification_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON identification_item WITH

(address,

applied_organization_assignment,

applied_person_and_organization_assignment,

applied_security_classification_assignment,

approval,

approval_status,

certification,

event_occurrence,

external_class_library,

organization,

organizational_project,

person,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.12 Тип данных ap239_mri_multi_language_attribute_item

Тип данных ap239_mri_multi_language_attribute_item является расширением типа данных multi_language_attribute_item. В его список альтернативных типов данных добавлен тип данных event_occurrence.

EXPRESS-спецификация:

TYPE ap239_mri_multi_language_attribute_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON multi_language_attribute_item WITH

(event_occurrence);

END_TYPE;

5.2.1.13 Тип данных ap239_mri_organization_item

Тип данных ap239_mri_organization_item является расширением типа данных organization_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_organization_assignment, applied_organizational_project_assignment, applied_person_and_organization_assignment, certification, event_occurrence, organizational_address, organizational_project, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_organization_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON organization_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_organization_assignment,

applied_organizational_project_assignment,

applied_person_and_organization_assignment,

certification,

event_occurrence,

organizational_address,

organizational_project,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.14 Тип данных ap239_mri_person_and_organization_item

Тип данных ap239_mri_person_and_organization_item является расширением типа данных person_and_organization_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_organization_assignment, applied_organizational_project_assignment, applied_person_and_organization_assignment, certification, event_occurrence, organizational_address, organizational_project, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_person_and_organization_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON person_and_organization_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_organization_assignment,

applied_organizational_project_assignment,

applied_person_and_organization_assignment,

certification,

event_occurrence,

organizational_address,

organizational_project,

person_and_organization,

security_classification);

END_TYPE;

5.2.1.15 Тип данных ap239_mri_time_interval_item

Тип данных ap239_mri_time_interval_item является расширением типа данных time_interval_item. В его список альтернативных типов данных добавлены типы данных applied_certification_assignment, applied_classification_assignment, applied_contract_assignment, applied_date_and_time_assignment, applied_date_assignment, applied_event_occurrence_assignment, applied_identification_assignment, approval, organization_relationship, organizational_address, person, person_and_organization и security_classification.

EXPRESS-спецификация:

TYPE ap239_mri_time_interval_item = EXTENSIBLE GENERIC_ENTITY SELECT BASED_ON time_interval_item WITH

(applied_certification_assignment,

applied_classification_assignment,

applied_contract_assignment,

applied_date_and_time_assignment,

applied_date_assignment,

applied_event_occurrence_assignment,

applied_identification_assignment,

approval,

organization_relationship,

organizational_address,

person,

person_and_organization,

security_classification);

END_TYPE;

END_SCHEMA; - Ap239_management_resource_information_mim

Приложение A

(обязательное)

СОКРАЩЕННЫЕ НАИМЕНОВАНИЯ ОБЪЕКТОВ ИММ

Наименования объектов, использованных в настоящем стандарте, определены в других стандартах комплекса ИСО 10303, указанных в разделе 2.

Требования к использованию сокращенных наименований содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Приложение B

(обязательное)

РЕГИСТРАЦИЯ ИНФОРМАЦИОННЫХ ОБЪЕКТОВ

B.1 Обозначение документа

Для обеспечения однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1289) version(3) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2 Обозначение схем

B.2.1 Обозначение схемы Ap239_management_resource_information_arm

Для обеспечения однозначного обозначения в открытой информационной системе схеме Ар239_management_resource_information_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1289) version(3) schema(1) ap239-management-resource-information-arm(1) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2.2 Обозначение схемы Ap239_management_resource_information_mim

Для обеспечения однозначного обозначения в открытой информационной системе схеме Ар239_management_resource_information_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1289) version(3) schema(1) ap239-management-resource-information-mim(2) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Приложение C

(справочное)

EXPRESS-G ДИАГРАММА ПЭМ

Диаграмма, приведенная на рисунке C.1, получена из сокращенного листинга ПЭМ на языке EXPRESS, определенного в разделе 4. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведено представление ПЭМ прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239" на уровне схем, которое отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM.

Примечания

1 Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом.

2 Представление на уровне объектов для прикладных модулей, содержащих только расширения для наращиваемых выбираемых типов данных, не приводится (см. 4.2).

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Рисунок C.1 - Представление ПЭМ на уровне схем

в формате EXPRESS-G (диаграмма 1 из 1)

Приложение D

(справочное)

EXPRESS-G ДИАГРАММА ИММ

Диаграмма, приведенная на рисунке D.1, получена из сокращенного листинга ИММ на языке EXPRESS, определенного в 5.2. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведено представление ИММ прикладного модуля "Информация о ресурсах управления по прикладному протоколу ПП239" на уровне схем, которое отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM.

Примечания

1 Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом.

2 Представление на уровне объектов для прикладных модулей, содержащих только расширения для наращиваемых выбираемых типов данных, не приводится (см. 5.2.1).

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Рисунок D.1 - Представление ИММ на уровне схем

в формате EXPRESS-G (диаграмма 1 из 1)

Приложение E

(справочное)

МАШИННО-ИНТЕРПРЕТИРУЕМЫЕ ЛИСТИНГИ

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК 184/ПК 4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

Приложение F

(справочное)

ИСТОРИЯ ИЗМЕНЕНИЙ

F.1 Общие положения

Данное приложение содержит историю изменений, внесенных в ИСО/ТС 10303-1289.

F.2 Изменения, внесенные в издание 2

F.2.1 Резюме внесенных изменений

Второе издание ИСО/ТС 10303-1289 по сравнению с первым изданием включает приведенные ниже изменения.

F.2.2 Изменения, внесенные в отображение

Таблица отображений была обновлена для корректного представления информации об исходном модуле для модулей, на которые он был разделен. Кроме того, была пересмотрена спецификация отображения объекта Identification_assignment.items.

F.3 Изменения, внесенные в издание 3

F.3.1 Резюме внесенных изменений

Третье издание ИСО/ТС 10303-1289 по сравнению со вторым изданием включает приведенные ниже изменения.

F.3.2 Изменения, внесенные в ПЭМ

Добавлены объявление на языке EXPRESS и спецификация интерфейса:

- USE_FROM Time_interval_assignment_arm;

- TYPE ap239_mri_time_interval_item.

Исключено следующее объявление на языке EXPRESS:

- USE_FROM Time_interval_arm.

Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

И ДОКУМЕНТОВ ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Таблица ДА.1

Обозначение ссылочного международного стандарта, документа	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО 10303-1	IDT	ГОСТ Р ИСО 10303-1-99 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы"
ИСО 10303-11	IDT	ГОСТ Р ИСО 10303-11-2009 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS"
ИСО 10303-41	IDT	ГОСТ Р ИСО 10303-41-99 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий"
ИСО 10303-54	-	*<>**
ИСО/ТС 10303-1114	-	*<>**
ИСО/ТС 10303-1210	-	*<>**
ИСО/ТС 10303-1246	-	*<>**
ИСО/ТС 10303-1275	-	*<>**
ИСО/ТС 10303-1288	-	*<>**
ИСО/ТС 10303-1365	-	*<>**
*<>** Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.

БИБЛИОГРАФИЯ

[1]	ISO/TS 10303-1021, Industrial automation systems and integration - Product data representation and exchange - Part 1021: Application module: Identification assignment
[2]	ISO/IEC 8824-1, Information Technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation
[3]	Guidelines for the content of application modules, ISO TC 184/SC 4 N 1685, 2004-02-27

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/41/gost_18549.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
