Техническим комитетом ISO/TC 172/SC1 была подготовлена серия международных стандартов "Обозначения в технических чертежах оптических элементов и систем", опубликованная как ИСО 10110 под общим названием "Оптика и фотоника - Разработка технической документации на оптические элементы и системы". После предварительного опубликования этой серии и особенно ее части 5 "Допуски на отклонения формы поверхности" и части 14 "Допуски на деформации волнового фронта" стала очевидной потребность в дополнительной документации, регламентирующей необходимую для описания изготавливаемых оптических изделий информацию с учетом допусков. В связи с этим ISO/TC 172/SC1 решил подготовить технический доклад "Интерферометрия оптических волновых фронтов и форм поверхностей оптических элементов".

В ходе дискуссий было выяснено, что впервые технический доклад или международный стандарт, подготавливаемый ИСО, имеет отношение к волновой оптике, т.е. базируется на основах не геометрической, а физической оптики.

Этот проект стандарта (технический доклад) освещает первоочередные потребности специалистов в части определения качества оптических элементов и в целом оптических систем, причем основное внимание уделено погрешностям определения параметров и искажениям волнового фронта. Эти погрешности и искажения охватывают всю шкалу пространственных частот, однако в докладе их спектр ограничен только его низкочастотным и среднечастотным диапазонами. Высокочастотные погрешности и искажения волнового фронта могут быть определены либо методами микроскопии, либо путем измерения характеристик рассеянного света или же с использованием неоптических способов зондирования поверхности.

Аналогичное ограничение было введено и применительно к диапазону длин волн излучения источников, используемых в интерферометрах: в ИСО 14999 рассматриваются методы испытаний и измерений в основном в видимом диапазоне оптического спектра. В некоторых случаях при исследовании необработанных поверхностей, полученных после шлифования, применяются -лазеры с длиной волны 10,6 мкм, а при контроле оптики, используемой в микролитографии, - эксимерные лазеры с длинами волн ~193 и ~248 нм. Однако в данном докладе эти спектральные диапазоны упоминаются в редких случаях, а остальные участки оптического спектра остаются вне рассмотрения.

Настоящий стандарт содержит термины, определения, а также фундаментальные физические и технические принципы интерферометрии оптических волновых фронтов и форм поверхностей оптических элементов. Описано влияние измеряемых волновых фронтов на выбор конструкции и способ применения того или иного интерферометра. Поскольку все виды волновых фронтов (за исключением сверхпротяженных плоских волн) изменяют свою форму по мере распространения, в настоящем стандарте приведены основополагающие сведения из теории распространения электромагнитных волн, а также описаны принципы двухлучевой интерференции.

С целью получения фазовой информации из результатов измерений распределения интенсивности как во времени, так и в пространстве, описание распространения волн в оптическом диапазоне частот проводится с использованием концепции комплексной амплитуды.

Кроме того, рассмотрены присущие интерферометрии источники систематических и случайных погрешностей.

2.1. Параметры, обозначения, единицы, константы, операторы и вычислительные процедуры

Основные параметры, обозначения, единицы и константы приведены в таблице 1, а операторы и вычислительные процедуры - в таблице 2.

2.2. Уравнения Максвелла

Уравнения Максвелла являются фундаментом теории распространения электромагнитных волн. Для среды, не содержащей электрических зарядов и токов и обладающей пренебрежимо малой электропроводностью, уравнения Максвелла записываются в форме:

Соотношение между D и E, равно как и между B и H, выглядит следующим образом:

Оно справедливо применительно лишь к линейным средам.

2.3. Электромагнитные поля в среде

Для среды с однородными распределениями и уравнения (1) трансформируются к виду:

2.4. Скорость распространения волны

В оптически однородной и изотропной среде

Аналогично в вакууме

2.5. Показатель преломления

Показателем преломления или абсолютным показателем преломления среды с проницаемостями и именуется отношение скоростей распространения волны в вакууме и в среде, т.е.

2.6. Скалярное волновое уравнение

Как E, так и H являются векторами. Однако во многих приложениях приходится иметь дело с линейно поляризованным оптическим излучением, которое может быть полностью описано с использованием лишь одного вектора (как правило, вектора E). Тогда уравнение (3) сводится к скалярному волновому уравнению, в общем виде записываемому в форме

Уравнение (7) соответствует дифференциальному уравнению второго порядка, а именуется световым возмущением.

Основной проблемой теории распространения света является, таким образом, определение способа или пути распространения волны от одной поверхности к другой.

2.7. Амплитуда, угловая частота, длина волны, волновое число

Положим, что синусоидальная плоская электромагнитная волна распространяется в направлении z. Тогда световое возмущение доказывается функцией двух аргументов: координаты z и времени t

где U - амплитуда;

- угловая частота;

- фазовая постоянная волны.

Угловая частота равна , где v - частота, т.е. число волн, приходящееся на единицу времени. Длина волны равна

а волновое число

При изучении явления дифракции и во многих применениях интерферометрии уравнение (8) используется для определения и описания "волновых фронтов". В этих случаях при данном значении z фазовая константа является функцией поперечных пространственных координат (например, ). Такой подход весьма полезен в интерферометрии, когда измерению подлежит , являющаяся разностью фаз двух интерферирующих волн, а x и y служат координатами расположения приемника излучения.

Иногда оказывается более удобным рассматривать "поверхность" в пространстве z = z(x, y), в котором . Такая поверхность определяет "форму" волнового фронта, которая в простейших случаях может быть сферической, плоской или асферической. Очевидно, что "форма" волнового фронта варьирует по мере изменения z, за исключением a(n) (бесконечной) плоской волны с неизменной амплитудой.

В более общем случае U = U(x, y), т.е. имеет место негомогенная волна ("неоднородная волна"). На практике при измерениях изменений вариации U оказывают несущественное влияние на получаемые результаты.

2.8. Комплексная амплитуда

Уравнение (8) может быть представлено в комплексной форме:

и

где u(z) - комплексная амплитуда волны;

U - пространственно-зависимый модуль (например, амплитуда);

- пространственно-зависимая фаза.

Комплексная форма записи получила большее распространение, чем уравнение (8) в вещественном виде. Однако именно вещественные компоненты уравнений (11) и (12) имеют физический смысл.

2.9 Облученность

Облученность I описывается соотношением:

где I - облученность;

E - энергия;

A - площадь;

- временной интервал.

Примечание. I является экспозицией (в точке поверхности), т.е. поверхностной плотностью световой (оптической) энергии падающего излучения.

Среды для непосредственной регистрации амплитуды поля не существует, так как частота v оптического излучения слишком велика.

Поэтому приемники излучения регистрируют I, пропорциональную квадрату модуля амплитуды

Корректное соотношение комплексной амплитуды и I выглядит следующим образом:

где - сопряженная комплексная амплитуда.

2.10. Вектор Пойнтинга

Вектор &S& <*>, именуемый вектором Пойнтинга, характеризует количество энергии, протекающее в 1 с сквозь единицу поверхности по нормали к направлениям &E& и &H&:

--------------------------------

<*> Полужирным курсивом обозначаются вектора.

Вектор &S& может быть интерпретирован как плотность потока энергии. Амплитуда вектора Пойнтинга служит мерой интенсивности оптического излучения, а его направленность отображает направление распространения потока.

Облученность (внимание - экспозиция!) &I& описывается уравнением

где n - нормаль к поверхности приемника излучения;

&S& - усредненная во времени амплитуда вектора Пойнтинга.

2.11. Распространение плоских волн

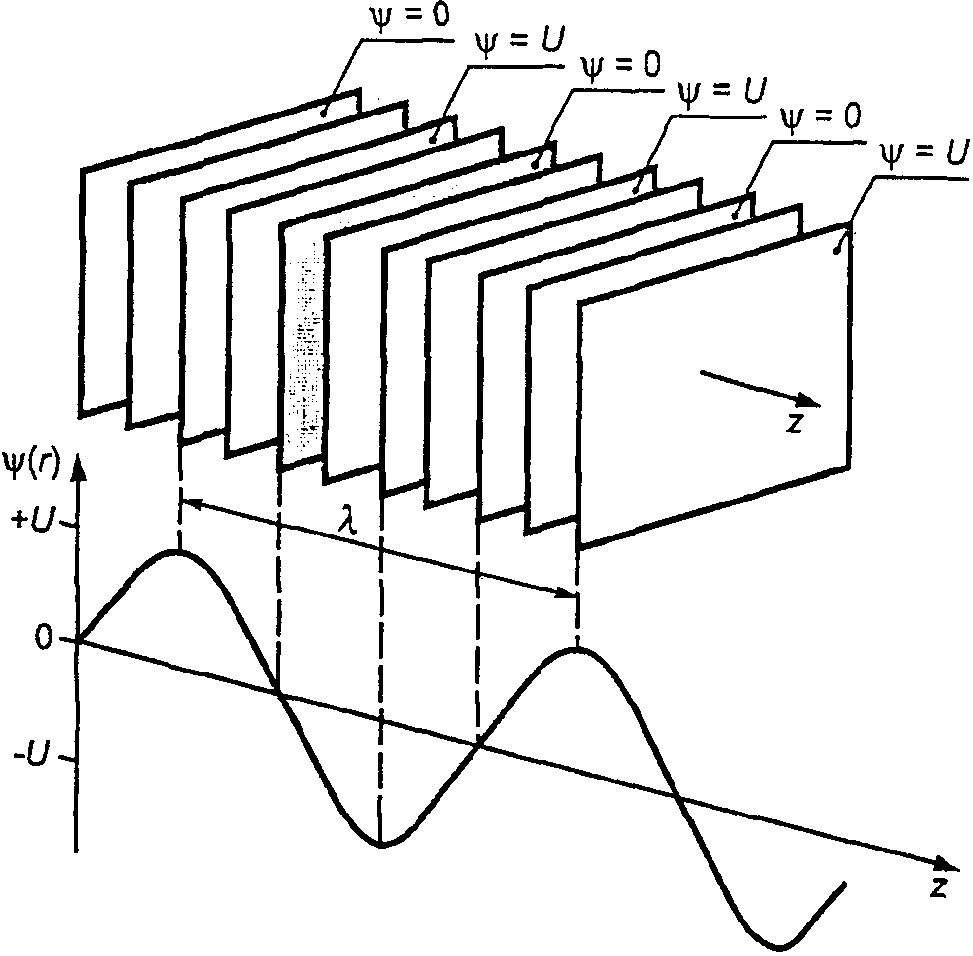

Волны, имеющие постоянную фазу в фиксированный момент времени t в каждой плоскости, перпендикулярной направлению распространения, именуются плоскими волнами (рисунок 1). Положим, что &r&(x, y, z) отображает радиус - вектор (вектор положения) точки P в пространстве, а - нормальный орт волнового фронта в некотором фиксированном положении (рисунок 2).

Волновые фронты представляют собой поверхности постоянной фазы. Любое решение уравнения (7) в форме

описывает плоскую волну, поскольку в каждый момент времени в каждой плоскости, перпендикулярной нормальному орту &n&,

Плоскости, описываемые уравнением (18), считаются волновыми фронтами плоской волны.

Возмущение гармонической (синусоидальной) плоской волны, распространяющейся в направлении n, описывается выражением

Аргумент косинусной функции считается фазовым членом, а -фазовой константой.

2.12. Распространение сферической волны

Излучателем сферической волны (рисунок 3) служит точечный источник 0.

Комплексная амплитуда сферической волны описывается уравнением

где r - радиальное расстояние от источника.

Фаза этой волны постоянна на поверхности при r = const, т.е. фазовые фронты сферически центрированы относительно точки 0.

Наличие r в знаменателе выражения (20) свидетельствует о том, что амплитуда убывает обратно пропорционально расстоянию от точечного источника.

Рассмотрим рисунок 4, на котором точечный источник расположен в плоскости , с координатами точки .

Тогда амплитуда волны в плоскости x, y, параллельной плоскости , и расположенной от нее на расстоянии z, будет в соответствии с уравнением (20) обратно пропорциональна:

где x, y - координаты в плоскости освещения (облучения) сферической волной.

Приближенное выражение для фазы волны получается в результате разложения в биномиальный ряд подкоренного выражения в (21). Если в качестве аппроксимации для r выбираются лишь два первых члена ряда, то результатом служит френелевская аппроксимация явления дифракции. В амплитудном множителе [см. (21)] r может быть заменено только z, поскольку , . Тогда для комплексной амплитуды волны в плоскости x, y при расположении излучателя в точке с координатами в плоскости , получаем

2.13. Распространение волн ограниченной протяженности

Единственным типом волны, не изменяющей при распространении своей формы, является плоская волна с однородной (одинаковой) амплитудой. Такая волна бесконечна по обеим поперечным координатам. Сферическая, сходящаяся к центру кривизны или расходящаяся от него в пределах полного телесного угла , служит другим примером особо специфичной волны. В данном случае фаза волны изменяется, но любое распределение фазы подобно соседнему. При этом обязательным условием является однородность амплитудного распределения.

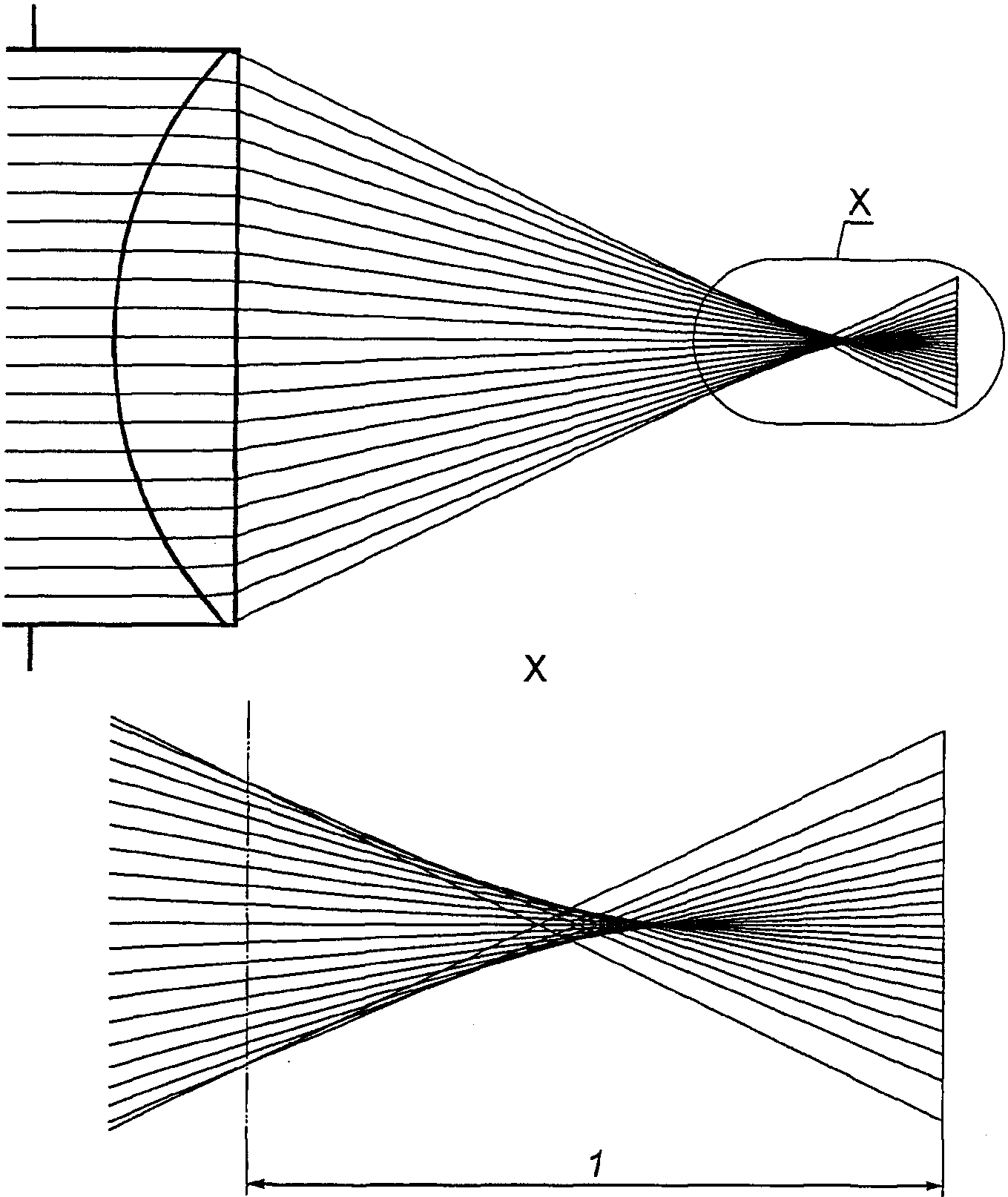

Все остальные волновые фронты, особенно плоские и сферические, но ограниченные апертурой, изменяют свою форму по мере распространения. Один из примеров отображен на рисунках 5 и 6, где показана хорошо известная спираль Корню, которая представляет в графической форме решение интегралов Френеля:

где x и y - декартовы координаты;

v - параметр кривизны.

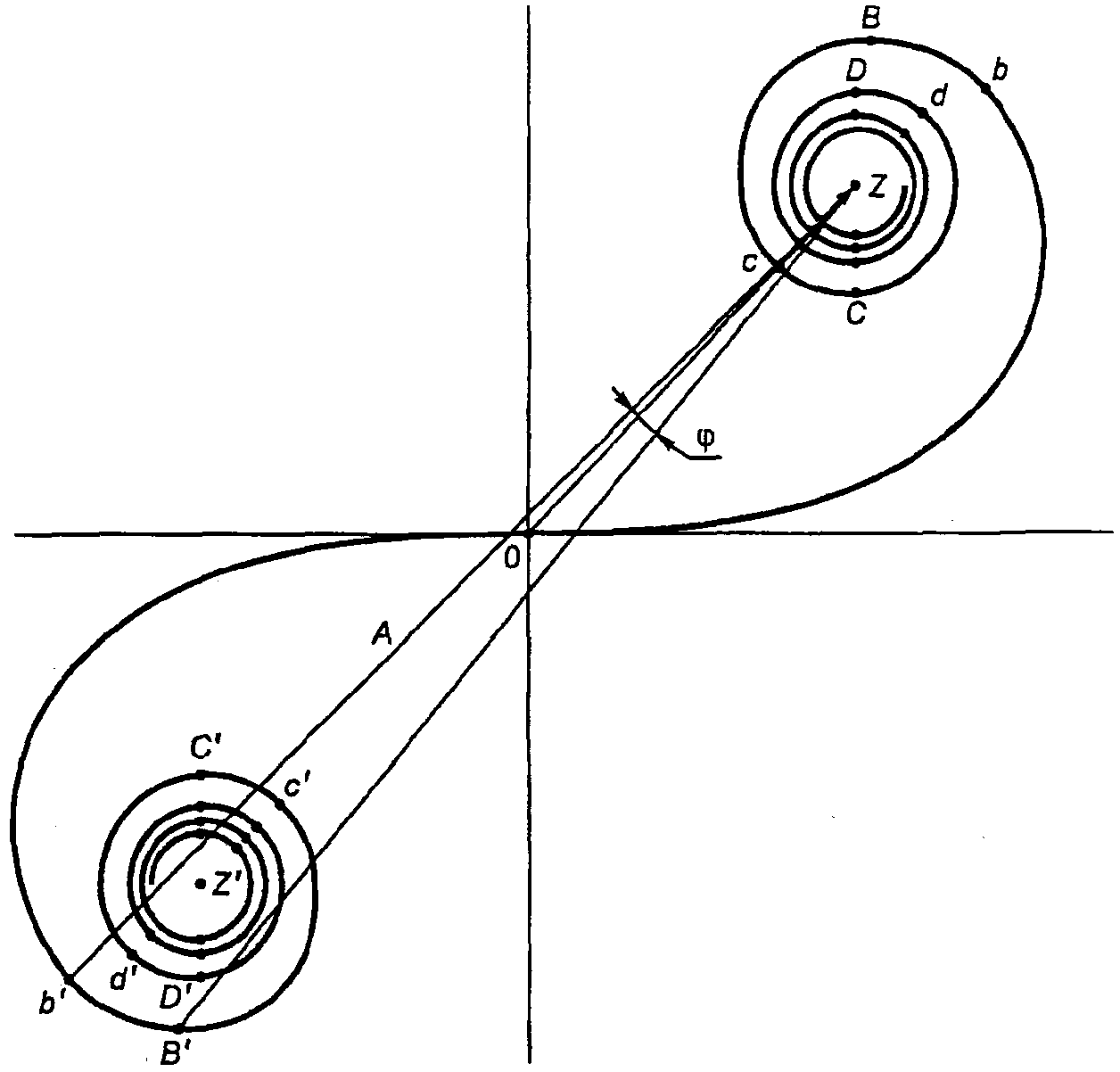

Спираль Корню может быть использована для описания изменения комплексной амплитуды плоской волны, дифрагировавшей на резком крае.

Одновременное рассмотрение рисунков 5 и 6 показывает, что в точке 0 оси абсцисс на рисунке 6 и в центре системы координат рисунка 5, являющихся точкой геометрической тени, амплитуда уменьшается вдвое, а интенсивность - вчетверо, на достаточном удалении от освещенной зоны. Комплексная амплитуда в данной точке изображена на рисунке 5 прямой линией, соединяющей точки z и 0. Точка Z на рисунке 5 остается центром, где берут начало все векторы. По мере продвижения в освещенную зону параметр v возрастает, и с ним растет модуль комплексной амплитуды, так как векторы становятся длиннее. Экстремальное значение достигается в точке b', а затем наступает снижение до первого относительного минимума в точке c'. При этом имеет место изменение фазы волнового фронта, поскольку при движении точки по спирали изменяется направление векторов. Градиенты изменений фазы резко возрастают вблизи точек экстремумов на спирали (например, точек b, c', d' и т.д.) и приближаются к нулю, когда линия, начинающаяся в точке Z, оказывается касательной к спирали Корню.

Рисунок 5 демонстрирует изменение фазы , которое претерпевает дифрагировавшая волна в интервале между точками b' и B'.

Поскольку фаза является величиной, измеряемой интерферометром, становится очевидным, что результат измерений сильно подвержен влиянию дифракции. Это является одной из причин, по которой точные измерения должны выполняться в условиях, когда на измеряемый волновой фронт не оказывает влияния дифракция Френеля.

Единственным путем корректного выполнения прецизионных измерений такого рода является тщательное формирование изображения любой ограничивающей апертуры, расположенной перед приемником излучения, когда два волновых фронта интерферируют друг с другом (дифракция Фраунгофера). Этот вопрос детально рассмотрен в 4.5.

2.14. Распространение асферических волн

Любая волна, описываемая более или менее сложной функцией модуля или фазы комплексной амплитуды [см. (11) и (12)], претерпевает при распространении изменения как модуля, так и фазы. Новый волновой фронт на расстоянии z (см. рисунок 4) может быть вычислен с применением принципа Френеля-Гюйгенса путем определения дифракционного интеграла в пределах данного распределения комплексной амплитуды. В простейшем виде это может быть представлено с помощью вейвлетов (солитоноподобных функций) Гюйгенса, когда точки соседних волновых фронтов расположены на равных расстояниях вдоль световых лучей (рисунок 7).

То же самое относится к любому асферическому (несферическому) волновому фронту. Такой волновой фронт характеризуется тем, что световые лучи не сходятся в центре, а пересекаются в области пространства, именуемой каустикой (см. рисунок 8).

При измерениях асферического волнового фронта интерферометром следует избегать попадания в зону каустики, поскольку именно в этой зоне имеют место значительные изменения модуля комплексной амплитуды в поперечных координатах, что сильно затрудняет определение истинного волнового фронта. Дополнительные трудности создает нестабильность волнового фронта в зоне каустики.

Поскольку в измерениях волнового фронта принимает участие приемник излучения, следует подобрать его местоположение вдоль аксиальной оси таким образом, чтобы на его чувствительную поверхность проецировались изображения различных сечений асферического фронта. Сказанное относится к любым отклонениям волнового фронта от чисто сферической или плоской формы. Если, к тому же, исследуется отражающая поверхность, то следует принимать во внимание искажение ею фазового распределения в волновом фронте падающего на нее излучения.

Измерения фазового распределения в волновом фронте отраженного поверхностью излучения позволяют судить о степени отклонения от идеальной (нормируемой) формы поверхности. Поскольку, в свою очередь, волновой фронт претерпевает изменения по мере удаления от измеряемой поверхности, следует принять необходимые меры по ее правильному проецированию (формированию изображения) на приемной площадке приемника излучения. Это особенно необходимо, если нарушения формы поверхности содержат высокие пространственные частоты, порождающие резкое возрастание градиентов распределения фазы. Форма волнового фронта может быть существенно изменена при удалении всего лишь на несколько микрометров от поверхности, что, естественно, приводит к неверным результатам измерений.

3.1. Интерференция двух волн (двухволновая интерференция)

3.1.1. Интенсивность излучения при частичном перекрытии двух волн

Интерференция возникает при перекрытии в пространстве двух или более волн. Рассмотрим простейший случай двух волн, описываемых уравнениями:

При перекрытии и результирующее поле равно

При этом наблюдаемой (измеряемой) величиной служит интенсивность:

где .

3.1.2. Интерференционный член интенсивности, деструктивная и конструктивная интерференция, среднее значение интенсивности

Интерференционным членом называется третье слагаемое в выражении (27), т.е. .

Вариант 1:

при m = 0, 1, 2...;

; , т.е. интерференция является деструктивной.

Вариант 2:

при m = 0, 1, 2...;

; , т.е. интерференция является конструктивной.

Распределение интенсивности, описываемое формулой (26), условно изображено на рисунке 9.

Как видно из рисунка 9, интенсивность изменяется от до при среднем значении

Для двух волн одинаковой интенсивности уравнение (27) преобразуется к виду

где интенсивность изменяется в пределах от 0 до .

3.2. Когерентность

3.2.1. Временная когерентность: ширина полосы, время когерентности, длина когерентности

Согласно электромагнитной теории атомы источника оптического излучения (света) не генерируют непрерывно электромагнитные волны. Эмиссия имеет место в виде "цугов волн", причем существует соотношение между длиной (длительностью) цуга и спектральным составом излучения (света): чем длиннее цуг, тем спектр излучения. Теоретически бесконечный цуг волн представляет собой монохроматическое излучение с частотой , именуемой средней частотой излучения.

Когерентность двух волновых полей в определенной точке пространства именуется временной или продольной когерентностью. Одним из способов описания излучения (света), испускаемого реальными источниками, является представление его в виде цугов синусоидальных волн конечной длительности (длины) со стохастически распределенными разностями фаз между отдельными цугами.

При выполнении эксперимента (например, с использованием интерферометра Майкельсона) излучение источника расщепителем пучка (светоделителем) разделяется на две волны одинаковой амплитуды.

Пройдя разными оптическими путями, они совмещаются, формируя интерференционную картину.

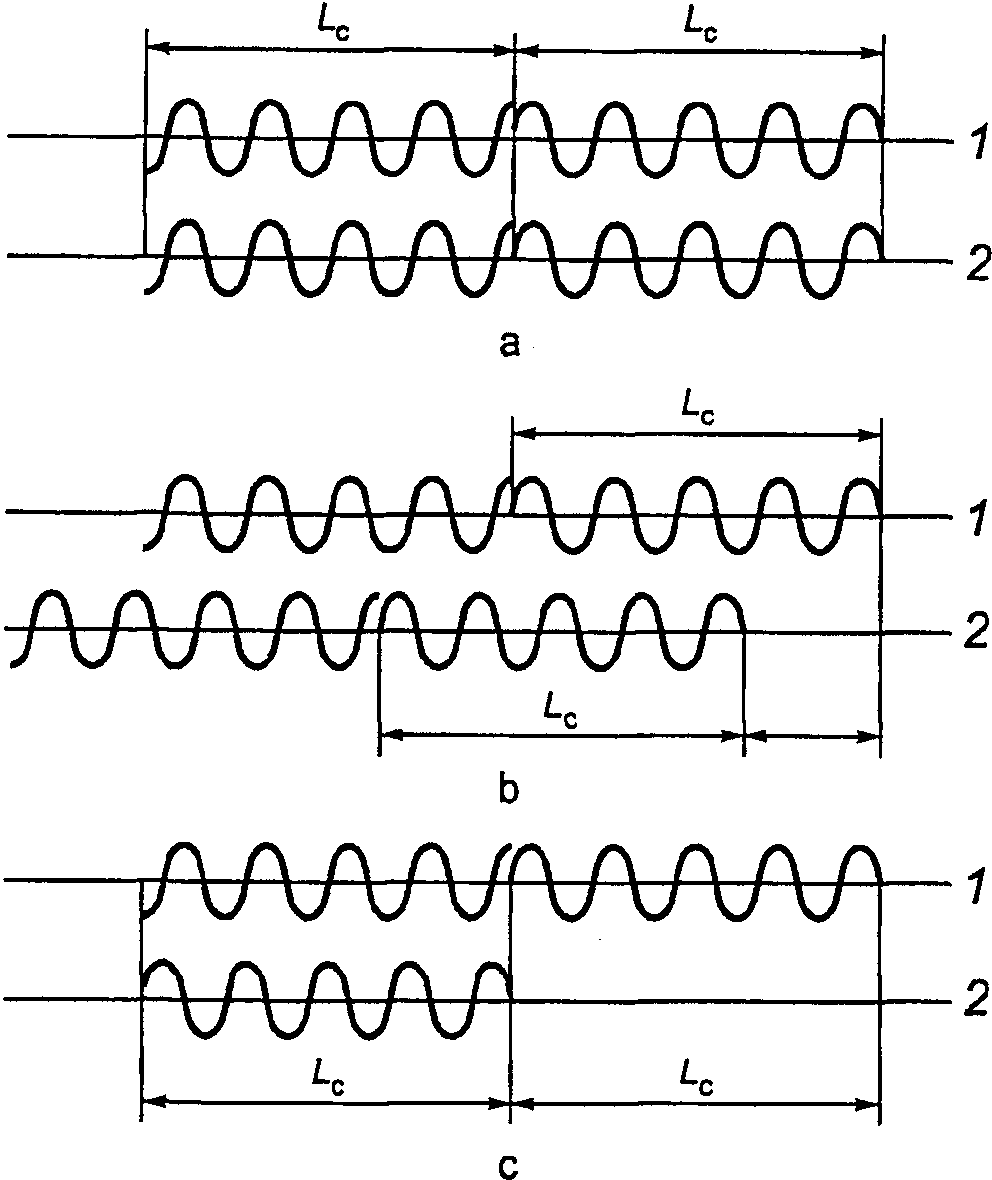

На рисунке 10 изображены следующие друг за другом цуги волн, полученные разделением первичной волны излучателя на парциальные волны.

Оба цуга имеют одинаковую амплитуду и длину (длительность) с внезапно прерывающейся произвольной разностью фаз. На рисунке 10a представлена ситуация, когда две парциальные волны прошли одинаковые оптические пути (длины пути). Несмотря на то что фаза исходной волны флуктуирует хаотически, разность фаз между парциальными волнами 1 и 2 неизменна во времени. Результирующая интенсивность в данной ситуации соответствует уравнению (27). Рисунок 10c иллюстрирует ситуацию, когда парциальная волна 2 проходит длину пути , чем парциальная волна 1. Головная часть цуга волны 2 совпадает с хвостовой частью цуга в парциальной волне 1. Результирующая интенсивность также описывается уравнением (27), но теперь разность фаз хаотически флуктуирует, так как следующие друг за другом цуги парциальной волны 1 проходят мимо цуга волны 2. В результате изменяется хаотически в пределах от плюс 1 до минус 1. После усреднения совокупности многих цугов волн становится равным нулю, а наблюдаемая результирующая интенсивность

Длина (длительность) волновых цугов называется длиной когерентности .

На рисунке 10b представлена промежуточная ситуация, когда парциальная волна 2 прошла геометрическую разность пути , чем парциальная волна 1, где . Усредненная по множеству волновых цугов разность фаз изменяется хаотически в течение периода времени, пропорционального , и остается неизменной в промежутке времени, пропорциональном . Если равно длительности каждого цуга волн, а c - скорость света, то длина когерентности , где - время когерентности.

Результирующая картина интерференции соответствует уравнению (27), но с уменьшенным контрастом. С учетом потери контраста уравнение (27) приобретает вид

где - комплексная степень когерентности или функция когерентности, а означает ее модуль (абсолютное значение).

3.2.2. Функция когерентности, контраст

Введем понятие контраста или видности

Контраст является функцией

Для двух волн одинаковой интенсивности уравнение (34) преобразуется к виду

Из уравнения (35) следует:

Уравнения (36) и (37) описывают предельные случаи полной когерентности и отсутствия когерентности соответственно, а уравнение (38) отображает частичную когерентность излучения. Наиболее интересен вариант и характеризующая его величина .

В двухчастотном лазере это имеет место при

где - спектральная ширина полосы, т.е. разность двух частот.

Можно показать, что это соотношение применимо к любому источнику оптического излучения (света) с распределением частоты в полосе (шириной) . При этом называется длиной когерентности, а - временем когерентности.

Источники с конечной спектральной шириной полосы излучают цуги волн ограниченной длины

где - ширина полосы излучения;

- средняя длина волны в полосе .

Пример 1 - У лампы на парах ртути, оснащенной интерференционным фильтром с , при

Пример 2 - У гелий-неонового лазера при и (половина ширины распределения ) наличествуют все колебательные моды и

3.2.3. Пространственная когерентность

Речь идет об измерении когерентности поля излучения в двух пространственно разделенных точках. Это явление именуется пространственной или поперечной когерентностью и может быть продемонстрировано классической схемой Юнга формирования интерференционной картины с применением двух щелей или двух пинхолов. Исходный волновой фронт разделяется при прохождении сквозь два небольших отверстия и в экране . Прошедшие сквозь отверстия сферические волновые фронты от и интерферируют, формируя результирующую интерференционную картину на экране (рисунок 11).

Геометрическая разность длин путей, пройденных от щелей (пинхолов) и до произвольной точки x на экране , может быть определена из рисунка 11. Если расстояние z между экранами и много больше расстояния D между и , т.е.

то с достаточной точностью можно считать справедливым приближенное соотношение:

Разность фаз при этом оказывается равной:

которую теперь можно ввести в общую формулу (27) для результирующего распределения интенсивности излучения

В результате образуются интерференционные полосы, параллельные оси y, с пространственным периодом (шагом)

уменьшающимся по мере возрастания расстояния D между щелями (пинхолами) и .

Расстояние между и , при котором интерференционная картина исчезает, называется длиной пространственной когерентности. Она, аналогично длине временной когерентности, обратно пропорциональной ширине спектральной полосы, обратно пропорциональна диаметру апертуры .

Условие [неравенство (43)] преобразуется к виду:

Положим теперь, что интерференционные полосы на экране образуются при условии облучения двухщелевого экрана точечным источником, расположенным в точке (рисунок 11) на оси симметрии между щелями (пинхолами) и .

Рассмотрение с позиций симметрии показывает, что имеет место конструктивная интерференция на экране в точке x = 0, так как оптическая длина пути от точки к этой точке на экране одинакова в обоих случаях прохождения излучения как сквозь , так и сквозь . При x = 0, образуется светлая полоса нулевого порядка, а по соседству с ней по обе стороны формируются светлые полосы с промежутками (шагами) или периодами, определяемыми формулой (47) и обозначаемыми порядковыми номерами с соответствующими знаками, соответствующими знаку : m = +1, +2, ... и m = -1, -2, ...

Теперь положим, что точечный излучатель из точки сдвинут на расстояние L в точку (рисунок 11). Поскольку оптический путь от до уменьшается, а от до увеличивается, полоса нулевого порядка на экране сдвигается вниз, как показано на рисунке 11. Все остальные полосы сдвигаются на то же расстояние, что и полоса нулевого порядка. При смещении точки в поперечном направлении на расстояние L геометрическая разность оптических путей оказывается равной DL/R, что непосредственно следует из уравнения (44).

Если расстояние L выбрано таким, что полосы сдвигаются точно на один пространственный период (шаг) a, то интенсивность при x = 0 сдвигается на один полный период, и становится равной . При интегрировании значений интенсивности в процессе смещения точечного источника из точки в точку измеряется среднее значение интенсивности . Это же относится ко всем остальным точкам экрана.

Если источник излучения имеет пространственную протяженность L, интегрирование по всей его длине необходимо проводить по пространству, а не во времени, но с одинаковым результатом, т.е. при этом на экране не видна интерференционная картина. Следовательно, протяженный источник длиной L не обладает пространственной когерентностью, а функция пространственной когерентности может быть определена путем интегрирования уравнения для интенсивности двухлучевой интерференции с источником, определяющим пределы интегрирования. В случае щелеподобного излучателя с шириной щели l результатом служит sinc-функция, имеющая первое нулевое значение при l = L. В общем случае теорема Ван-Циттерта - Цернике утверждает, что степень когерентности двух точек представляет собой модуль масштабированного и нормированного преобразования Фурье распределения интенсивности излучения источника.

Понятия "когерентный" и "некогерентный" иногда достаточно произвольны. Как упоминалось ранее, для источника излучения протяженностью L эта величина выбирается такой, чтобы .

В этом случае интерференционная картина не видна. При желании наблюдать эту картину, но при меньшем контрасте, следует более строго отнестись к выбору предельного размера источника. Общепринято определение предельного уровня пространственной когерентности, обеспечивающего выполнение условия .

Поскольку R >> D, отношение D/R может быть заменено углом , под которым наблюдаются из точечного источника пинхолы и . Аналогично, так как R >> L, отношение L/R может быть заменено углом .

Для протяженного источника некогерентного излучения условие пространственной когерентности записывается в виде:

3.3. Двухлучевые интерферометры

3.3.1. Общие сведения

Большинство интерферометров состоят из следующих основных частей:

a) источника излучения (света);

b) оптической системы, формирующей покидающие источник волны;

c) делителя светового пучка на две парциальные волны;

d) двух различных оптических путей, при прохождении которых каждая из парциальных волн претерпевает изменение фазы;

e) элемента, объединяющего парциальные волны;

f) оптической системы, проецирующей излучение на чувствительную площадку приемника излучения;

g) приемника излучения, на котором возможно наблюдение интерференционной картины.

Части a) и b) входят в состав осветителя интерферометра, а части c), d) и e) составляют его "интерференционную основу". Остальные две части являются элементами отображения интерференционной картины. Некоторые интерферометры могут не содержать все семь частей в явном виде, а в других приборах они неразличимы. В конечном счете наиболее ответственной считается "интерференционная основа", поскольку любые изменения волн, проходящих по ней, отображаются в измеряемой интерферометром физической величине. По существу этой величиной служит разность фаз двух волновых фронтов; распространяющихся в двух "плечах" интерферометра. Однако для полного представления об этой разности фаз следует принимать во внимание специфические свойства осветителя и системы отображения интерференционной картины, поскольку пучки, интерферирующие на чувствительной площадке приемника излучения, могут проходить по слегка различающимся оптическим путям как в частях a), b), так и в частях f), g). Это особенно сказывается в случае небольшого наклона, вводимого между интерферирующими парциальными волнами у поверхности приемника излучения ("ненулевая" интерферограмма).

Основное различие между "интерференционными основами" различных схем двулучевых интерферометров заключается в способе деления пучка излучения на два канала, в каждом из которых по своему оптическому пути распространяется парциальная волна. При геометрическом подходе к делению пучка волновой фронт делится на правую и левую неперекрывающиеся на стадии расщепления его две части. Если при этом смотреть со стороны излучателя вдоль оптической оси на оба волновых фронта, то можно определить угол е между ними. Это накладывает ограничение на протяженность источника излучения L, что непосредственно следует из условия соблюдения пространственной когерентности (49).

Физическое или амплитудное деление волнового фронта может быть выполнено полупрозрачным зеркалом, именуемым светоделителем. Им же может служить дифракционная решетка с использованием для получения двух каналов различных дифракционных порядков. В этом случае угол может быть весьма малым или даже равным нулю, что не накладывает никаких ограничений на протяженность излучателя. Однако в реализуемых на практике интерферометрах размеры излучателя ограничены по другим причинам (например, необходимость получения слабо расходящегося коллимированного пучка).

3.3.2. Простые схемы интерферометров: Физо, Хайдингера, Ньютона

3.3.2.1. Общие сведения

Эти простейшие интерферометры оказались наиболее эффективными и распространенными приборами такого типа в практической оптике. Они легко монтируются в установках для рутинных испытаний и контроля оптических элементов с погрешностью, не превышающей части длины волны света. Несмотря на простоту их применения и интерпретации интерферограмм, положенные в их основу физические принципы требуют понимания и приложения ряда положений физической оптики.

3.3.2.2. Интерферометр Ньютона

Прибор состоит из двух соприкасающихся поверхностей M и V, освещаемых источником монохроматического излучения (рисунок 12). Интерференционные полосы, образующиеся из-за наличия клиновидного воздушного зазора между поверхностями, зависят от его толщины. Интерференционные полосы расположены вдоль линий, где толщина зазора одинакова (полосы равной толщины).

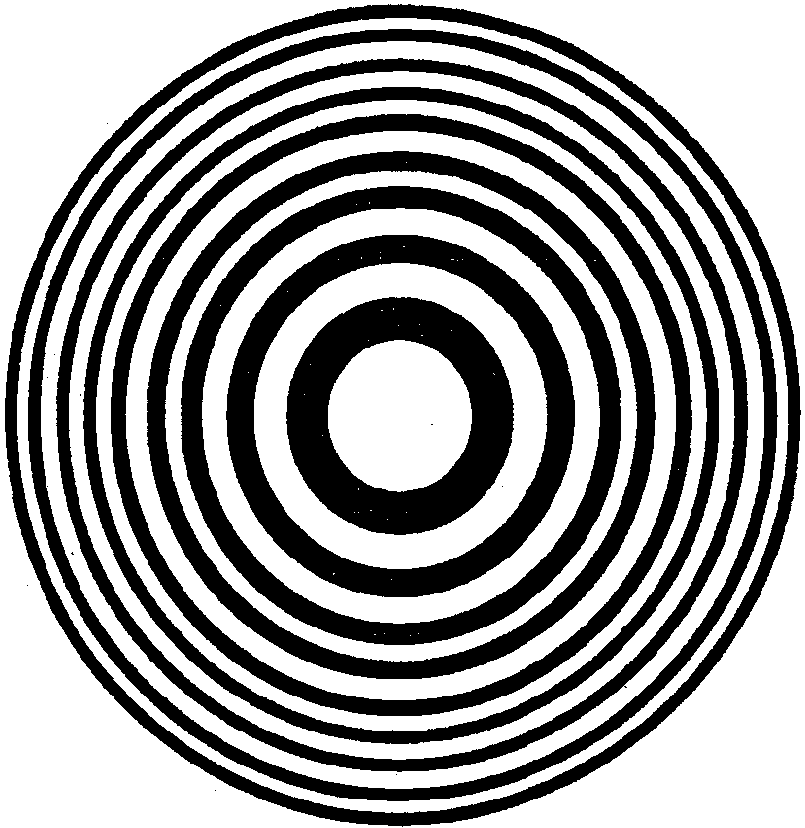

Кольца Ньютона представляют собой особую форму интерференционной картины, формируемой двумя состыкованными сферическими поверхностями - испытуемой полированной поверхностью и пробным стеклом противоположной кривизны. Свет на них падает сверху. В результате образуются светлые кольца одинаковой толщины, представляющие собой зазоры между темными кольцами интерферограммы.

Чаще всего интерферометры Ньютона применяются при контроле качества полировки поверхностей небольших линз. Пробное стекло оказывается полезным не только при обнаружении дефектов поверхности, но и при контроле отклонений от заданного радиуса кривизны.

При отражении света в центре интерферограммы с кольцами Ньютона наличествует темное пятно, а при проходящем свете - светлое (рисунок 13).

Качественное описание интерференционной картины подобно таковому при рассмотрении клинообразного зазора. В отраженном свете сдвиг фазы, равный и соответствующий разности хода , имеет место в центре, что приводит к деструктивной интерференции. В проходящем свете разность фаз отсутствует и имеет место конструктивная интерференция.

Если на поверхности испытуемой линзы появляются m темных полос, то отклонение радиуса кривизны от нормируемого значения вычисляется по формуле

где D - диаметр поверхности.

Пример - При r = 40 мм, D = 40 мм, , m = 2 и . При полосы равной толщины не наблюдаются.

3.3.2.3. Интерферометр Физо

В интерферометре Физо воздушный зазор между поверхностями M и V значительно больше, чем в интерферометре Ньютона. Угловой размер излучателя зависит от ширины этого зазора. Оптическая разность хода между двумя отраженными зазором лучами описывается уравнением

где d - толщина воздушного зазора между M и V;

- половина угла падения света.

Для получения высококонтрастных интерференционных полос необходимо уменьшить угол до уровня

Отсюда следует, что в составе интерферометра Физо должен находиться коллиматор; схема прибора изображена на рисунке 14.

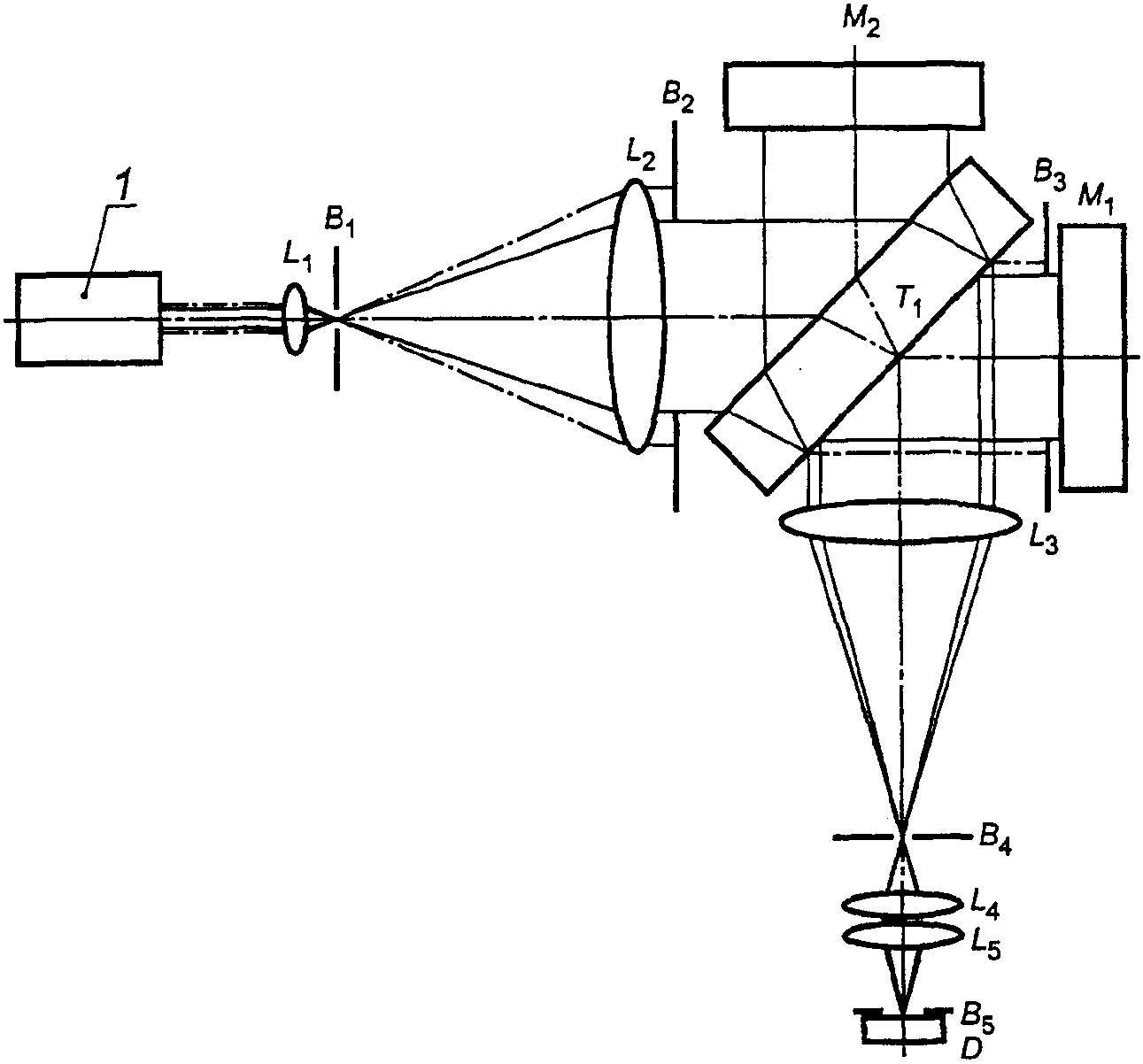

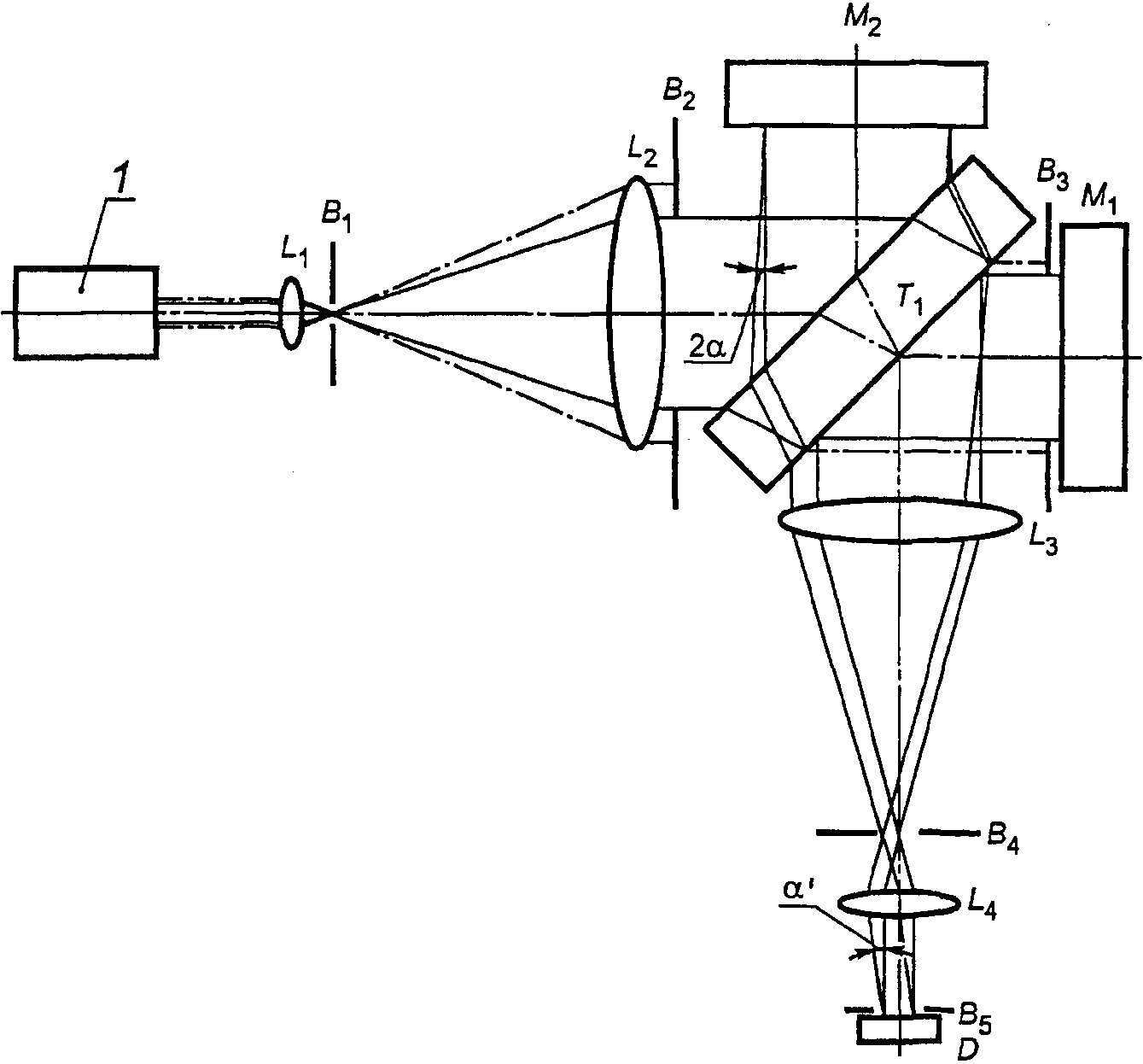

С целью наблюдения полос светоделитель расположен вблизи пинхола. Если воздушный клин (зазор) слишком велик, то в плоскости P (рисунок 14) видны два различных изображения пинхола, порождаемые поверхностями M и V. Наклоняя с помощью микрометрического винта испытуемую плоскую поверхность, можно наблюдать сквозь пинхол движение изображения и остановить его при совпадении поверхностей M и V. Таким образом наблюдатель видит интерференционную картину при изменении толщины зазора. Интерпретация этой картины аналогична таковой в интерферометре Ньютона. Эти полосы именуются полосами равной толщины.

3.3.2.4. Интерферометр Хайдингера

В этом приборе толщина зазора остается неизменной, а освещение осуществляется источником с большими угловыми размерами. Интерференционные полосы именуются полосами равного наклона (изоклинами). Они формируются в бесконечности, а линза HH' может быть использована для фокусировки их в ее фокальной плоскости (рисунок 15).

Если воздушный зазор заменен высококлассной стеклянной плоскопараллельной пластиной, то имеет место простое соотношение

где n - показатель преломления стекла пластины;

d - толщина пластины;

- угол преломления света внутри пластины.

При малых значениях уравнение (53) аппроксимируется выражением

Интерференционные картины Хайдингера могут быть использованы для испытаний (контроля) почти плоскопараллельных пластин. Угол клина может быть найден методом Физо или Хайдингера. При использовании интерферометра Хайдингера наблюдатель следит сквозь небольшую апертуру за стабильностью концентрических интерференционных полос по мере движения линии визира поперек пластины. Если d медленно изменяется, то центр круговой интерференционной картины также кажется смещающимся. По мере движения глаза наблюдателя к тонкой части клина d уменьшается. В этом случае круглые полосы Хайдингера кажутся растягивающимися в направлении центра. И наоборот, при упомянутом движении к широкой части клина полосы кажутся сжимающимися к центру картины. Угол клина может быть оценен так же, как и в интерферометре Физо, если наблюдатель отметит, сколько раз центр интерференционной картины пересекает темные и светлые кольца.

3.3.2.5. Интерферометр Тваймана-Грина

Этот интерферометр является модификацией интерферометра Майкельсона, применяемого при испытаниях (контроле) оптических элементов. Типичная схема интерферометра приведена на рисунке 16.

Точечный источник квазимонохроматического (или монохроматического) излучения расположен в фокусе тщательно скорректированной линзы (или объектива) , формирующей коллимированный пучок плоских волн.

Амплитуда волнового фронта делится светоделителем 6. Испытуемая длиннофокусная положительная линза размещена в плече . После отражения от плоского зеркала и выпуклого сферического зеркала с центром кривизны в фокусе линзы свет снова попадает на светоделитель. Если испытуемый оптический элемент не имеет дефектов, отраженный волновой фронт остается плоским. При наклоне плоского зеркала на соответствующий небольшой угол на наблюдаемом экране появляются параллельные эквидистантные интерференционные полосы.

Для проверки радиуса кривизны элемента его наклоняют под разными углами вокруг оси, перпендикулярной оптической оси. Специальное механическое устройство связи подтверждает сохранность центра кривизны элемента , который остается в фокальной плоскости линзы .

Волновой фронт объектива может быть искажен некоторыми аберрациями, порожденными неточностями как проектирования, так и изготовления этого оптического элемента. В принципе интерферометр Тваймана-Грина подобен интерферометру Физо, но имеет отчетливо выделенные два плеча.

3.3.2.6. Интерферометр Маха-Цендера

Этот прибор подобен интерферометру Тваймана-Грина, но имеет ряд преимуществ по сравнению с ним. Схема интерферометра приведена на рисунке 17.

Если испытуемый образец обладает сильными аберрациями, рекомендуется пропустить пучок света сквозь него однократно. Дополнительным преимуществом этой схемы является ее автоматическая самокомпенсация благодаря наличию в ней двух идентичных светоделителей.

Этот интерферометр может быть использован для оценки качества волнового фронта излучения источника, при испытаниях внеосевых параболоидов, при юстировке равносторонних гиперболических зонных пластинок или при оценке погрешностей, порождаемых неточностью юстировки испытуемых оптических систем.

3.4. Характерные особенности оптических схем интерферометров

3.4.1. Двухпроходные и многоходовые интерферометры

3.4.1.1. Общие сведения

Двухпроходные и многоходовые интерферометры имеют ряд преимуществ в некоторых применениях. В этих приборах один или более волновых фронтов возвращаются обратно и дважды или многократно проходят сквозь всю систему или часть ее. Интерференционная картина, получаемая с помощью линз в интерферометре Тваймана-Грина, отображает контуры волнового фронта, покидающего апертуру линзы. Основная трудность заключена в определении отдельных аберраций из их совокупности, обнаруженной у данного оптического элемента. Задача упрощается, если интерферометр Тваймана-Грина используется в двухпроходной [4, 12] или многоходовой конфигурации [4, 18].

3.4.1.2. Двухпроходная конфигурация

Эта конфигурация изображена на рисунке 18. Пучки, покидающие интерферометр сквозь линзу , отражаются в обратном направлении плоским зеркалом , расположенным в фокусе этой линзы. Двухпроходные пучки, исходящие из линзы , с помощью вспомогательного светоделителя фокусируются на зрачковой диафрагме, где формируются два движущихся в разные стороны от оси изображения в случае весьма небольшого бокового смещения излучателя. Таким образом, можно отличить формирование нормальной интерференционной картины от сформированной двухпроходными пучками.

В классической интерферометрии точность измерений обычным двухлучевым интерферометром зависит от точности определения местоположения смещения интерференционной полосы. Оно оценивается как дробная часть усредненного интервала Q между полосами. Эта точность ограничена наличием синусоидального распределения облученности в полосах двух пучков. Одним из способов повышения точности является использование многолучевой интерферометрии (см. 3.4.2), чтобы получить более тонкие полосы. Однако в настоящее время стараются использовать схемы измерений фазы для определения ее распределения с очень высокой точностью.

3.4.1.3. Многоходовая интерферометрия

Многоходовая интерферометрия позволяет с высокой чувствительностью непосредственно визуально отображать погрешности искажения волнового фронта. Для определения путем увеличения получаемого отношения той же самой погрешности, вносимой испытуемой оптической системой или элементом, используется то обстоятельство, что общая (суммарная) деформация волнового фронта пропорциональна числу его отражений от или прохождений сквозь испытуемую оптическую систему.

Типичная конфигурация интерферометра Тваймана-Грина показана схематически на рисунке 19 [18]. В одно из плеч интерферометра введен вспомогательный светоделитель, образующий небольшой угол клина по отношению к плоскости испытуемой зеркальной поверхности. Образующиеся многократные отражения между поверхностями светоделителя и зеркала формируют пространственно разделенные изображения источника света в задней фокальной плоскости линзы . Это позволяет выделить пучок, претерпевающий любое требуемое количество отражений испытуемым зеркалом в пределах апертуры в фокальной плоскости линзы . В результате интерференции опорного волнового фронта и подвергающегося n отражениям от испытуемого зеркала волнового фронта появляются две интерференционных полосы при условии, что опорное зеркало наклонено так, что отраженный им свет проходит сквозь ту же апертуру. Следовательно, волновой фронт деформируется на величину , где - отклонение формы его поверхности от плоской (т.е. неплоскостность).

Отсюда следует, что отношение смещения полосы к усредненному расстоянию между полосами

Следовательно, чувствительность этого прибора оказывается в n раз большей, чем у обычного интерферометра Тваймана-Грина.

3.4.2. Двухлучевая и многолучевая интерференция

Многолучевая интерференция позволяет получить высокую точность пространственных измерений. Одним из наиболее компактных многолучевых интерферометров является интерферометр Фабри-Перо (ИФП). Он состоит из двух плоских стеклянных или кварцевых пластин. Внутренние поверхности, покрытые частично прозрачными пленками с высоким коэффициентом отражения, параллельны друг другу, так что они замыкают собой плоскопараллельный воздушный объем. В одном из вариантов ИФП одна из его пластин снабжена микрометрическим механизмом, осуществляющим ее плавное перемещение, благодаря чему достигается непрерывное изменение расстояния между пластинами. В результате одиночная плоская световая волна, падающая под углом на прозрачное зеркало 1 (рисунок 20), производит вследствие многократных отражений последовательность волн. Все эти волны в результате суперпозиции формируют в фокальной плоскости линзы идеальные полосы Эйри, как показано на рисунке 20. Многопучковые полосы чрезвычайно узки, и при коэффициенте отражения поверхности 99% локальная добротность может достигать 300.

Интерферометры Фабри-Перо могут быть использованы в спектроскопии высокого разрешения при наличии источника квазимонохроматического излучения либо в том случае, когда коллимированный пучок белого света падает на высокоотражающие плоскопараллельные пластины, в результате чего образуется фильтр длин волн.

Распределение облученности (на самом деле интенсивности!) определяется соотношением

где - идеальная отражательная добротность;

T, R - коэффициенты пропускания и отражения соответственно обоих зеркал;

- суммарная эффективная фаза или задержка на длине оптического пути между двумя любыми следующими друг за другом фазовыми фронтами.

Практически общее эффективное число интерферующих пучков не бесконечно, поскольку энергия, переносимая n-ми пропускаемыми пучками, т.е. , становится при достаточно большом n пренебрежимо малой. Более того, в ИФП . ИФП являются полосами равного наклона и становятся тем , чем выше коэффициент отражения поверхностей зеркал. Увеличение коэффициента отражения оказывает подобное влияние на распределение интенсивности полос Физо равной толщины, образуемых тонкими пленками.

Это позволяет выделить тонкие детали контура толщины контролируемой пленки.

Для упрощения можно рассматривать многолучевой интерферометр Физо в виде тонкой пленки в форме клина с плоскими поверхностями, сходящимися под малым углом и освещаемыми коллимированным пучком монохроматического или квазимонохроматического излучения. Многократные отражения от поверхностей приводят к тому, что прошедшее излучение содержит совокупность плоских волн, распространяющихся в разных направлениях. Многолучевая (многопучковая) интерференция может наблюдаться и в отраженном свете. Если отражающие поверхности не поглощают излучение, то наблюдаемая в отраженном свете интерференционная картина является дополняющей интерференционную картину в прошедшем свете в том смысле, что сумма их интенсивностей в каждой точке равна интенсивности падающего излучения.

Полосы в интерференционной картине прошедшего излучения узки и ярки, причем резко контрастируют с практически темным фоном; зато полосы в отраженном свете прямо противоположны: они темные на светлом фоне.

Многолучевая (многопучковая) интерферометрия Физо используется при отборе высококачественных оптических пластин для ИФП.

Фактические отличия ИФП от интерферометра Физо сводятся к следующему:

a) фазовая задержка между конструктивными волновыми фронтами, порождаемыми "наклонными" зеркалами интерферометра Физо, прогрессивно возрастает, оставаясь неизменной при параллельности зеркал ИФП;

b) выход в окружающее боковое пространство пучков в многолучевом интерферометре Физо не может быть компенсирован с целью улучшения ни путем фокусировки, ни использованием формирователя изображений.

Наиболее существенные компоненты интерферометра Физо представлены на рисунке 21.

3.4.3. Общий (оптический) путь

В так называемых интерферометрах с общим оптическим путем опорный и предметный пучки распространяются по одному и тому же общему пути. В обычных интерферометрах, где эти пучки проходят по существенно различным путям, механические и температурные возмущения оказывают разные влияния на пучки, приводя к искажениям интерферограмм. Это особенно сказывается при испытаниях и контроле широкоапертурных оптических систем. Большинство из этих трудностей преодолевается в схемах интерферометров с общим оптическим путем прохождения опорного и объектного пучков, так как возмущения одновременно и единообразно воздействуют на оба пучка, не влияя на измеряемую разность фаз.

В то же время отсутствует потребность в высококачественных оптических элементах в каналах опорных пучков, имеющих размеры, равные размерам испытуемых оптических элементов. Более того, возможно применение источника белого света, поскольку разность длин оптических путей двух пучков в центре поля зрения равна нулю. В большинстве подобных интерферометров оба пучка подвержены воздействию ряда аберраций и возникает интерференция за счет взаимного сдвига пучков друг относительно друга. Следовательно, получаемая информация оказывается не вполне достоверной, и требуется ряд дополнительных вычислений для определения формы искаженного волнового фронта.

Расщепление пучка может быть реализовано путем амплитудного деления с помощью частично рассеивающей поверхности (например, двухлучепреломляющего кристалла или полузеркальной поверхности).

На рисунке 22 изображена схема интерферометра Бурча (Burch's) с рассеивающей пластиной, используемого при испытаниях (контроле) вогнутых зеркал. Линза формирует изображение небольшого излучателя S в виде точки S' на поверхности зеркала. Светоделитель (рассеивающая пластина) расположена в центре кривизны C зеркала радиусом R.

Фотографируя и просветляя спеклограмму, получают две идентичные рассеивающие пластины и . Зеркало M формирует изображение пластины на пластине . Существует и другой вариант реализации поточечного совпадения оригинала и изображения . Полуотражающее зеркало B направляет отраженный зеркалом М свет на . Часть светового потока падает на рассеивающую пластину , проходит сквозь нее без рассеяния и попадает в точку S'. Этот пучок функционирует в качестве опорного и не подвержен воздействию аберраций и дефектов поверхности зеркала. Часть падающего света рассеивается пластиной и заполняет всю апертуру зеркала M Этот пучок и является объектным, выявляющим аберрации и дефекты поверхности зеркала. Один пучок непосредственно пропускается пластиной и рассеивается пластиной , а второй рассеивается пластиной и пропускается пластиной . Таким образом, два взаимно когерентных пучка покидают пластину , перекрывая один другого; и наблюдатель, созерцающий поверхность зеркала сквозь пластину , может видеть интерферограмму двух пучков. Если зеркало в окрестности S' свободно от дефектов и аберраций, интерферограмма отчетливо это подтверждает.

3.4.4. Обращение волнового фронта

Обращение волнового фронта представляет собой математическую операцию, в процессе которой комплексная амплитуда волны преобразуется в сопряженную комплексную амплитуду. Например, для сферической волны:

Если однородная плоская волна падает по нормали на идеальное плоское зеркало, то отраженная волна идентична по форме падающей, но распространяется в противоположном направлении. В результате форма волны сохраняется, но обращению (преобразованию в обратную) подлежит временная координата.

Интерферометр с обращением волнового фронта, использующий зеркала для этого обращения, исключает необходимость формирования идеального (совершенного) опорного волнового фронта.

Пример - Показанный на рисунке 23 интерферометр Тваймана-Грина с использованием зеркала, обращающего волновой фронт (ОВФ-зеркала), описан в [19, 20]. ОВФ-зеркало изготовлено из кристалла с C-осью, параллельной одному из его срезов и наклоненной на 20° по отношению к плоскости, перпендикулярной оптической оси.

Обращение волнового фронта осуществляется смешиванием четырех волн, возникающих при отражении поверхностями кристалла излучения аргонового лазера мощностью 30 мВт при . В результате наличествует самонакачиваемое ОВФ-зеркало. Падающий на него волновой фронт отражается в противоположном направлении вдоль пути падения изначального волнового фронта. Следовательно, деформации волнового фронта меняют знак, как это показано на рисунке 24. Качество фокусирующей линзы не имеет значения, поскольку отраженные лучи распространяются в том же направлении, что и падающие.

При этом качество коллиматора излучения источника должно быть высоким. Вносимые коллиматором искажения волнового фронта дублируются в завершающей интерферограмме, поскольку измерения волнового фронта проводятся не относительно плоской поверхности, а по отношению к другому волновому фронту с деформациями противоположного знака. Испытуемая линза служит коллиматором, и чувствительность оказывается той же, что и в схеме обычного интерферометра Тваймана-Грина, однако имеет место лишь один проход пучка сквозь линзу.

Преимущество: нет необходимости в использовании высококачественной линзы.

Недостаток: необходим аргоновый лазер.

Отражение сферической волны, исходящей из точечного источника P, стандартным зеркалом [рисунок 24а] приводит к возникновению расходящейся отраженной волны, а тот же процесс отражения ОРФ-зеркалом [рисунок 24б] - к сходящейся отраженной волне, т.е. волна из точечного источника P, отраженная зеркалом, является обращенной во времени падающей волной.

4.1. Апертурные и полевые диафрагмы; формирование телецентрических изображений

В соответствии с классическим определением полевой диафрагмой или диафрагмой поля зрения является диафрагма, определяющая ту часть поверхности объекта, которая отображается оптическим прибором. В настоящем стандарте полевой диафрагмой считается диафрагма, размещаемая в плоскости расположения изображаемого объекта, либо в месте нахождения его изображения. В рассматриваемом случае двухлучевой интерференции изображаемым объектом служит измеряемый волновой фронт. Следовательно, речь идет либо об участке поверхности испытуемого объекта, либо о зрачке оптической системы.

Таким образом, полевая диафрагма определяет (выделяет) участок поверхности объекта (входная диафрагма) или участок поверхности изображения (выходная диафрагма). Обе эти диафрагмы являются изображениями одна другой, и лишь одна из них требует физического воплощения.

Зрачки являются изображениями физически реализованной апертурной диафрагмы и используются для формирования ограниченного конуса лучей, определяющего угол . Именно зрачками определяется количество энергии, излучаемой каждым элементом объекта или объектом в целом и прошедшее через оптическую систему. Входной зрачок относится к пространству объектов, а выходной - к пространству изображений, причем каждый из них является изображением другого.

Согласно теории Аббе преобразования изображений способность оптической системы точно изображать мельчайшие детали объекта зависит от углов конусности и лучей, соответственно исходящего из точки на поверхности объекта и сходящегося в точке на поверхности изображения. Для того чтобы участок объекта размером d был разрешаем в виде участка изображения размером d', необходимо преобразование исходящего с участка d конуса лучей с углом в сходящийся на участке d' конус лучей с углом .

Для формирования изображений в когерентном излучении необходимо соблюдение соотношений (см. 4.3):

Центр зрачка является центром проекции. Если входной зрачок расположен в бесконечности (т.е. физически реализованная диафрагма размещена в задней фокальной плоскости оптической системы), то объект изображается в параллельной проекции. В этом случае размер изображения не зависит от его расстояния до оптической системы. Если выходной зрачок расположен в бесконечности, то размер его изображения не зависит от расстояния между плоскостью изображений и оптической системой. В этом случае возможен сдвиг плоскости изображений с целью улучшения фокусировки без изменения размера изображения.

Если оба зрачка расположены в бесконечности, то обе упомянутых особенности формирования изображения реализуются одновременно, а формирующая изображение оптическая система является афокальной, часто именуемой телескопом Кеплера. В данном случае две оптические системы объединены таким образом, что имеют общую "внутреннюю" точку фокусировки.

Физически реализованная апертурная диафрагма расположена в этой общей точке фокусировки. Если b - диаметр этой апертурной диафрагмы, то углы конусности и связаны с ним выражениями, содержащими фокусные расстояния и двух объединенных в телескопе линзовых систем:

Совместное рассмотрение уравнений (58) и (59) позволяет выразить пригодность телескопа Кеплера для получения мелких деталей изображения в виде зависимостей от размера апертуры:

Телескоп Кеплера является идеальной оптической системой для формирования изображения измеряемого волнового фронта на чувствительной поверхности приемников излучения, обычно применяемых в интерферометрах, предназначенных для этих измерений. Более того, именно в этой оптической системе не формируются сферические компоненты волнового фронта, когда плоская волна, находящаяся в передней фокальной плоскости первой оптической системы, проходит через прибор к задней фокальной плоскости второй оптической системы.

4.2. Спаренная траектория луча

Спаренная траектория луча часто имеет место в приборах, содержащих собственный (неавтономный) источник оптического излучения (света). Для того чтобы обеспечить отсутствие искажений светового потока, проходящего сквозь оптическую систему интерферометра, необходимо в некоторых случаях неоднократно формировать изображение излучателя. Очевидно, что основная задача оптического прибора - формирование изображения объекта. Например, микроскоп предназначен для увеличения изображения наблюдаемого образца. Принцип построения оптической схемы со "спариванием траекторий лучей" базируется на позиционировании диафрагм таким образом, чтобы определения размеров объекта и углов конусности лучей не влияли друг на друга. Это достигается при выполнении условия, при котором полевые диафрагмы, служащие для формирования изображения объекта, являются в то же время апертурными диафрагмами при формировании изображения источника излучения, причем сами изображения излучателей расположены у апертурных диафрагм.

Если изображение источника излучения меньше размера апертурной диафрагмы, формирующей изображение объекта, т.е. зрачок только частично "заполнен" изображением излучателя, то имеет место "частичное формирование изображений в когерентном излучении".

Когда объектом служит резкий край, то распределения интенсивности излучения в плоскости изображений различны при формировании изображений в когерентном, частично когерентном и некогерентном излучениях.

4.3. Различия процессов формирования изображений в когерентном и некогерентном оптическом излучении

Целью формирования оптического изображения является перенос (передача) имеющегося распределения интенсивности излучения в предметной плоскости (плоскости объекта) к подобному распределению в плоскости изображений. Перенос осуществляется с помощью линз, зеркал, призм и т.д.

В большинстве жизненных ситуаций, когда пользуются очками или фотообъективами, имеет место так называемое формирование изображений в некогерентном излучении. При этом важны только "интенсивности"; распределение плотности излучения из предметной плоскости переносится в плоскость изображений.

В понятиях скалярной теории волновой оптики, которые также справедливы применительно к формированию изображений в когерентном излучении, эти процессы описываются рядом приводимых далее соотношений.

Световое возмущение, присущее объекту, может быть обозначено как a(x) (для упрощения рассматривается одномерная ситуация), а присущее изображению - как a'(x), где x - идентичная для объекта и изображения приведенная пространственная координата.

Как a(x), так и d'(x) обладают амплитудой и фазой, что позволяет представить их в виде:

Распределение облученности или интенсивности пропорционально произведению a(x) · d'(x), а распределение плотности облученности пропорционально соответственно произведению a'(x) · a'*(x), где * обозначает комплексно сопряженную величину. Очевидно, что распределения интенсивности и облученности зависят только от распределений A(x) и A'(x), в то время как распределения фазы не зависят от каких-либо величин. Следовательно, неважно, каким образом в некогерентном излучении осуществляется перенос от к .

В случае формирования изображения в когерентном излучении должен быть рассмотрен перенос светового возмущения a(x), возникшего на изучаемом объекте, к световому возмущению a'(x) в изображении. При этом имеют значение как амплитуда, так и фаза. В частности, при переносе к необходимо соблюсти их взаимную пропорциональность, а приведенные пространственные координаты должны быть идентичны.

Для достижения этой цели (в отличие от случая формирования изображения в некогерентном излучении) необходимо соблюсти два условия:

a) освещение объекта должно осуществляться когерентным излучением. Различные волновые фронты, падающие на точку объекта с разных направлений, должны сохранять фиксированными соотношения фаз по отношению друг к другу и не зависеть от местоположения упомянутой точки в предметной плоскости. Использование лазеров автоматически удовлетворяет предъявленным требованиям;

b) при формировании изображения объекта не должно быть вариаций фазовых членов при измерениях пространственных координат. Это может быть выполнено лишь путем формирования изображения объекта афокальной системой, когда он расположен в передней фокальной плоскости первой линзы, а изображение - в задней фокальной плоскости второй линзы.

При формировании изображений другими оптическими системами возможно возникновение случайных погрешностей результатов измерений разностей волновых фронтов. Это возможно в случае, когда оптическая система по-разному преобразует предметную и референтную (опорную) волны. В принципе (теоретически) эти погрешности могут быть скорректированы, но практически это неосуществимо.

При выполнении условий a) и b) .

Приведенные координаты используются в обеих плоскостях. При наличии увеличения или уменьшения изображения при переносе из предметной плоскости в плоскость изображений изменяются лишь поперечные координаты, а функции и остаются нетронутыми. При надлежащем формировании изображений волновых фронтов афокальной системой на чувствительной поверхности приемника излучения фазовые соотношения не подвергаются изменениям при прохождении через интерферометр.

Как и в голографии, в интерферометрии распределение фазы в плоскости изображений преобразуется в измеряемую величину путем суперпозиции известного референтного (опорного) волнового фронта и неизвестного объектного волнового фронта. Разность волновых фронтов, являющаяся функцией пространственных координат, порождает модуляцию интенсивности излучения в плоскости изображений (интерференционную картину), которая может быть использована для получении информации о распределении фазы. Ряд методов получения подобной информации описан в ИСО/ТО 14999/2. Несовершенства части оптической системы интерферометра, формирующей оптическое изображение, искажают оба сравниваемых волновых фронта, что приводит к взаимной компенсации этих искажений. Это утверждение справедливо лишь при условии, что оба волновых фронта распространяются по одному и тому же оптическому пути. Этот эффект именуется оптической компенсацией погрешностей измерений интерферометром параметров волнового фронта. Следовательно, этот принцип измерений может быть использован в интерферометрах Физо.

4.4. Принципиальная оптическая схема интерферометра

4.4.1. В предыдущих разделах и подразделах интерференция рассматривалась с теоретических позиций физической оптики. В 4.4 рассмотрены практически реализуемые основные оптические схемы интерферометров.

В качестве одного из примеров такая схема приведена на рисунке 25. Она подобна приведенной на рисунке 17 схеме, но имеет две отличительные особенности:

а) на рисунке 25 показано, как испытуемый объект изображается на чувствительной поверхности приемника излучения;

б) диафрагмы от до ограничивают в интерферометре размеры волновых фронтов. Диафрагмы и , равно как и и , расположены в сопряженных плоскостях, благодаря чему рассматривается только дифракция Фраунгофера. Диафрагма занимает промежуточное положение между излучателем и наблюдаемым объектом, поэтому в данном случае следует рассматривать дифракцию Френеля.

4.4.2. На рисунке 25 изображена совмещенная (спаренная) траектория лучей, т.е. изображения объекта и излучателя формируются одними и теми же оптическими элементами с теми же диафрагмами, но и элементы, и диафрагмы играют различные роли при формировании обоих упомянутых изображений. Для более детального рассмотрения этих процессов целесообразно последовательно рассмотреть специфику каждой из трех частей интерферометра: осветителя, интерференционной части, части интерферометра, формирующей изображение (см. 3.3).

a) Осветитель

Для формирования с помощью оптической системы интерферометра изображения излучателя линза проецируется на диафрагму . Поскольку в качестве источника излучения с длиной волны используется лазер, диафрагма размещается в фокусе линзы (объектива) . Диафрагма в этом случае представляет собой пинхол диаметром , равным от 5 до 10 мкм. Пинхол действует как пространственный фильтр для высоких пространственных частот, в то время как низкочастотные пространственные аберрации, порождаемые расположенным перед пинхолом коллиматором, не отфильтровываются. Следовательно, сферическая волна, расходящаяся от пинхола, свободна от высокочастотного "шума", но не свободна от аберраций.

Для получения коллимированного пучка пинхол проецируется коллиматором в бесконечности. На выходе формируется плоский волновой фронт. В случае если коллиматору как оптической системе присущи аберрации или выполняемое им коллимирование пучка недостаточно качественно, то на волновой фронт, освещающий интерференционную часть прибора, накладываются аберрации.

Поскольку распределение интенсивности в поперечном сечении пучка лазерного излучения имеет практически гауссову форму, то предпочтительно для освещения интерферометра использовать только внутреннюю часть сечения пучка, так как только в ней распределение интенсивности можно считать слабо изменяющимся. Уменьшение интенсивности от центра пучка к его периферийной части со 100% до 70% считается приемлемым.

Диафрагма определяет диаметр пучка, выходящего из коллиматора , в то время как отношение фокусных расстояний и определяет увеличение изображения сечения лазерного пучка и, следовательно, равномерность распределения интенсивности в этом сечении. Диафрагма обязательно должна наличествовать в оптическом тракте, но не считается обязательным формирование ее изображения на диафрагме .

b) Интерференционная часть

Интерференционная часть состоит из светоделителя , испытуемого зеркала и полевой диафрагмы , формирующих измеряемый волновой фронт, референтного (опорного) зеркала как источника референтной (опорной) волны и устройства сведения пучков , являющегося основой "интерференционной части".

c) Часть интерферометра, формирующая изображение

Афокальная система, состоящая из двух оптических "подсистем" и с апертурной диафрагмой в их общей внутренней фокальной плоскости, а также приемник излучения D с полевой диафрагмой образуют эту часть интерферометра. Линза в своей задней фокальной плоскости, где расположена апертурная диафрагма , формирует изображение источника излучения. Поскольку диаметр диафрагмы выбран значительно большим, чем изображение источника излучения, то в этом случае реализуется вариант формирования изображения в частично когерентном излучении (см. 4.3). Благодаря наличию светоделителя образуются два слегка разнесенных изображения источника.

В то же время афокальная система формирует на чувствительной поверхности приемника излучения D изображение зеркала . Апертурной является диафрагма с диаметром . Диафрагмы и служат полевыми диафрагмами при формировании изображения зеркала на поверхности приемника D. Увеличение изображения на поверхности D равно . Для полевая диафрагма служит ограничивающей; часто границы испытуемого объекта накладывают ограничения на диаметр диафрагмы .

На рисунке 26 представлена оптическая схема интерферометра, как на рисунке 25, но с наклоненным на угол зеркалом . Это порождает два изображения, сдвинутых друг относительно друга на расстояние ( расположено на оптической оси). С помощью коллиматора формируются две плоских волны между ними и образующие суперпозицию на чувствительной поверхности приемника излучения. Это приводит к формированию интерференционных полос с шагом между ними . Юстируя зеркало таким образом, пока изображение не достигнет изображения , добиваются стремления шага интерференционной картины к бесконечности.

Таким образом, спаренная траектория луча реализуется в интерферометрах при условиях:

- либо формирование изображения излучателя осуществляется линзами и с диафрагмой или испытуемым объектом, являющимися ограничивающей апертурной диафрагмой (зрачком);

- либо или испытуемый объект проецируется на чувствительную поверхность приемника излучения линзами и с диафрагмой , являющейся ограничивающей апертурой.

Формирование изображения излучателя осуществляется дважды; если изображения сдвинуты в поперечном направлении, наблюдаются полосы Физо; если изображения сдвинуты в аксиальном направлении, то становятся видными так называемые полосы Хайдингера.

4.5. Последствия неточного формирования изображения объекта на чувствительной поверхности приемника излучения

В 4.4 показано, что качественное формирование изображения объекта с ограниченной апертурой возможно, для чего необходимо смещение приемника D с апертурной диафрагмой в сопряженную плоскость. При несоблюдении этого условия возможны два варианта получения изображения:

а) волновой фронт измеряется в плоскости, сопряженной с чувствительной поверхностью приемника излучения. Если эта плоскость не является поверхностью измеряемого объекта, то волновой фронт будет иметь изменяющуюся форму по мере его продвижения к приемнику (см. 2.13). Если измеряемый объект имеет асферическую поверхность, то этот эффект проявляется столь сильно, что измеренный в плоскости чувствительной поверхности приемника волновой фронт может иметь существенно отличную от первоначальной форму;

б) ограничивающая диафрагма или граница (контур) измеряемого объекта приводят к интенсификации дифракции Френеля. Наличие этой дифракции на резком крае или круглой диафрагме свидетельствует об изменении фазы волны. Таким образом, модулированной оказывается не только интенсивность интерференционных полос, подверженная воздействию ложных дифракционных полос, но и измеряемая разность фаз. На рисунке 27 изображена интерферограмма высококачественной плоской поверхности с пятью вызванными наклоном полосами; на рисунке отчетливо видно, как полосы модулированы френелевской дифракцией на границе (по краю).

В промышленных интерферометрах в настоящее время достигнуты столь низкие уровни инструментальных погрешностей, что на сходимость результатов измерений в основном влияет стабильность характеристик окружающей среды. С другой стороны, интерферометрия - это вид относительных измерений, где сравниваются формы двух волновых фронтов. В совокупности с рядом других воздействующих факторов вышесказанное приводит к появлению трудно выявляемых систематических погрешностей.

Важно четко отделять источники случайных погрешностей, которые количественно оцениваются статистическими методами, от систематических погрешностей, которые по определению не могут быть выявлены и скорректированы повторными (многократными) измерениями. Только калибровка и поверка могут оказать помощь в выявлении и корректировке систематических погрешностей.

А.1. Эффект (влияние) фокусировки изображения

А.1.1. При первоначальной юстировке интерферометров Майкельсона или Тваймана-Грина получаемая форма интерферограммы позволяет увеличить видность интерференционных полос и убедиться в том, что испытуемый (измеряемый) объект корректно спроецирован на чувствительную поверхность приемника излучения.

А.1.2. При наблюдении одним глазом:

- прямые или почти прямые полосы означают, что область интерференции сильно приближена в поверхности объекта наблюдений;

- круглые или с высокой степенью кривизны полосы означают, что область интерференции расположена в бесконечности и аккомодация глаза должна обеспечивать наблюдение в бесконечности.

А.1.3. При наблюдении (съемке) камерой:

- прямые или почти прямые полосы означают, что интерференционная картина практически находится на поверхности зеркала; для облегчения фокусировки камеры следует вблизи зеркала поместить кусочек бумаги или подобный ему объект;

- круглые или с высокой степенью кривизны полосы означают, что интерференционная картина расположена на значительном расстоянии; камера должна быть съюстирована с удалением фокуса в бесконечность.

А.2. Усиление контраста

Основная задача заключается в том, чтобы по возможности уравнять разность оптических путей между двумя плечами интерферометра.

Если первоначальная интерференционная картина состоит из прямых или почти прямых полос, то следует юстировать прибор путем управления наклоном до получения круговых полос. Наклон также увеличивает расстояние между полосами. Затем, а также в случае, когда первоначальная интерференционная картина сильно искривлена, используется устройство управления наклоном для воздействия на зеркало, чтобы центрировать полосы и получить совокупность концентричных круговых полос. Далее следует сократить разность оптических путей двух плеч для увеличения до предела диаметра центральной полосы. После достижения этой цели необходимо наклонить зеркало для получения в поле зрения трех прямых полос. В результате увеличивается контраст интерференционной картины и появляется возможность измерения дефектов поверхности.
