"ГОСТ Р 8.769-2011 (ИСО 12213-3:2006). Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Газ природный. Фактор сжимаемости газовой фазы. Метод расчетного определения на основе данных о физических свойствах газа"
(утв. и введен в действие Приказом Росстандарта от 13.12.2011 N 1101-ст)

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Государственная служба стандартных справочных данных"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1101-ст

4 Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 12213-3:2006 "Газ природный. Расчетное определение фактора сжимаемости. Часть 3. Расчетное определение на основе данных о физических свойствах газа" (ISO 12213-3:2006 "Natural gas - Calculation of compression factor - Part 3: Calculation using physical properties", MOD) путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5-2004 (подразделы 4.2 и 4.3), а также путем изменения отдельных фраз (слов и ссылок), которые выделены в тексте полужирным курсивом.

Внесение указанных технических отклонений направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации, а также связано с целесообразностью использования ссылочных национальных и межгосударственных стандартов вместо ссылочных международных стандартов.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Август 2019 г.

Настоящий стандарт устанавливает метод расчетного определения фактора сжимаемости природного газа, подготовленного для транспортирования и распределения по магистральным газопроводам, при условии его нахождения только в газовой фазе.

Стандарт распространяется на подготовленные для транспортирования по магистральным газопроводам газы в диапазонах давления и температуры, при которых на практике осуществляют транспортирование и распределение этих газов.

Более детальные сведения о применении метода изложены в [1].

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 31369-2008 Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности, числа Воббе на основе компонентного состава (ИСО 6976-1:1995 "Газ природный. Расчет теплотворной способности, плотности, относительной плотности и индекса Воббе для смеси", MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

Условные обозначения величин приведены в таблице 1.

Обозначения величин и их единиц, указанные в таблице 1, использованы как в основном тексте стандарта, так и в приложении B. Единицы величин, приведенные в таблице 1, соответствуют значениям коэффициентов, приведенным в приложении B.

n - значение при нормальных условиях (T_n = 273,15 К, P_n = 0,101325 МПа);

CH - для эквивалентного углеводорода;

CO - для моноксида углерода;

CO₂ - для диоксида углерода;

H₂ - для водорода;

N₂ - для азота.

(air) - для сухого воздуха стандартного состава [уравнение (B.1)];

(D) - для условного значения , используемого в уравнении (B.11);

1 - для эквивалентного углеводорода [уравнения (B.12) и (B.15)];

2 - для азота [уравнения (B.12) и (B.16)];

3 - для диоксида углерода [уравнения (B.12) и (B.17)];

4 - для водорода [уравнения (B.12) и (B.18)];

5 - для моноксида углерода [уравнения (B.12) и (B.19)];

(id) - состояние идеального газа;

(u) - счетчик итераций (B.2.1);

- счетчик итераций (B.2.2);

(w) - счетчик итераций (B.4).

Принцип метода настоящего стандарта основан на том, что для расчетного определения термических свойств подлежащего транспортированию по газопроводу природного газа достаточно информации о ряде его физических свойств. Соответствующие данные совместно с температурой и плотностью, характеризующими состояние газа, составляют комплекс входных переменных для рассматриваемого метода.

В методе используют следующие физические свойства: высшую теплоту сгорания, относительную плотность и молярную долю диоксида углерода. Метод, как правило, применяют при отсутствии сведений о полном компонентном составе газа. Для газов с синтетическими примесями (синтез-газ) необходимо иметь дополнительные сведения о молярной доле водорода.

Расчетный метод основан на стандартном вириальном уравнении состояния природного газа GERG-88 (SGERG-88) (источники см. в ГОСТ Р 8.662). Вириальное уравнение состояния GERG-88 получено из базового уравнения состояния GERG-88 (MGERG-88), основанного на наличии сведений о полном компонентном составе газа (источники см. в ГОСТ Р 8.662).

Фактор сжимаемости Z получают из уравнения SGERG-88 согласно уравнению

где B и C - функции входных переменных: высшей теплоты сгорания H_S, относительной плотности d, молярных долей диоксида углерода и водорода (CO₂ и H₂) и температуры T;

- молярная плотность согласно выражению

где . (3)

При этом в методе SGERG-88 смесь природного газа рассматривают, по существу, как пятикомпонентную смесь, включающую в себя эквивалентный углеводородный газ (с теми же термодинамическими свойствами, какими обладает сумма присутствующих углеводородов), азот, диоксид углерода, водород и моноксид углерода. Для адекватного представления термодинамических свойств углеводородного газа необходимо знать также теплоту сгорания H_CH. Поэтому для вычисления Z используют зависимость

Для моделирования смесей типа коксового газа учитывают молярную долю в фиксированном соотношении с содержанием водорода. Если водород отсутствует , то принимают . Далее смесь природного газа рассматривают в методе вычислений как трехкомпонентную смесь (см. приложение B).

Вычисления проводят в три стадии с помощью итеративных операций, детально описанных в приложении B. Для исходных данных требуется смоделировать пятикомпонентную смесь, для которой могут быть с удовлетворительной точностью определены заданные значения высшей теплоты сгорания и относительной плотности.

Во-вторых, если эта модель определена, могут быть найдены B и C при использовании уравнений, также приведенных в приложении B.

На третьей стадии решают систему уравнений (1) и (2) для и Z подходящим численным методом.

В качестве предпочтительных входных переменных в уравнении SGERG-88 используют абсолютное давление, температуру и высшую теплоту сгорания (в объемных единицах), относительную плотность, молярную долю диоксида углерода и водорода.

Таким образом, в качестве входных переменных используют набор данных A: H_S, d, и . Относительную плотность относят к нормальным условиям p = (101,325 кПа и t = 0 °C), а высшую теплоту сгорания - к нормальным условиям (p = 101,325 кПа и t = 0 °C) и к температуре вспышки t = 25 °C.

При применении стандартного уравнения состояния GERG-88 допускается использовать альтернативные (по отношению к описанному в 4.3.1) наборы входных переменных:

, H_S, d и (набор B);

, , d и (набор C);

, , H_S и (набор D).

Использование альтернативных наборов входных переменных приводит к результатам, которые могут различаться в четвертом десятичном знаке. В настоящем стандарте рекомендовано использовать набор входных переменных A.

Для такого газа условия применения метода следующие:

Молярные доли других компонентов природного газа не требуется рассматривать как входные переменные. Тем не менее молярные доли этих компонентов могут находиться в следующих пределах (типичное отношение молярных долей последовательных компонентов в гомологических рядах алканов 3 : 1 - см. приложение A):

Метод применим только к смесям, находящимся в однофазном газовом состоянии (выше температуры конденсации) при заданных температуре и давлении. Для газа, подготовленного для транспортирования и распределения по магистральным газопроводам, метод применим при расширенных диапазонах температуры и давления, однако неопределенность расчетных значений при этом возрастает (см. рисунок 1). При компьютерной реализации метода нижний температурный предел устанавливают 250 К.

Условия применения метода, расширенные по отношению к указанным в 4.4.1, приведены ниже:

Для допустимых значений молярных долей прочих основных компонентов природного газа устанавливают интервалы:

Интервалы значений молярных долей прочих второстепенных компонентов не изменяют по отношению к приведенным в 4.4.1 для газа, подготовленного для транспортирования по магистральным газопроводам.

Метод не разрешается применять за пределами этих интервалов; в компьютерной реализации метода, описанной в приложении B, не допускается выход за установленные пределы молярных долей.

Относительная расширенная неопределенность вычислений фактора сжимаемости UZ (для температуры от 263 К до 338 К) составляет +/- 0,1% при давлении вплоть до 10 МПа и +/- 0,2% между 10 и 12 МПа для природных газов типов: , , и и при 30 МДж·м^-3 <= H_S <= 45 МДж·м^-3 и 0,55 <= d <= 0,80 (см. рисунок 1).

Для газов с молярной долей CO₂, превышающей 0,09, неопределенность составляет +/- 0,1% при давлении вплоть до 6 МПа и при температуре от 263 К до 338 К. Оценка неопределенности выполнена на основании сравнения с результатами измерений фактора сжимаемости, приведенными в GERG - банком данных (см. библиографию в ГОСТ Р 8.662).

Оценка расширенной неопределенности расчетных значений фактора сжимаемости, выходящей за показатели точности, приведенные в 4.5.1, рассмотрена в приложении E.

В таблице 2 приведены типичные оценки неопределенности соответствующих входных переменных. Эти оценки могут быть получены при оптимальных производственных условиях.

Ориентировочно, на основе анализа распределения ошибок, допускается полагать, что указанные неопределенности во входных переменных могут привести к дополнительной расширенной неопределенности расчетных результатов приблизительно +/- 0,1% при давлении 6 МПа при температуре от 263 до 338 К. Свыше 6 МПа дополнительная неопределенность больше и увеличивается примерно прямо пропорционально давлению.

Вычисленные значения фактора сжимаемости необходимо публиковать с четырьмя значащими цифрами в мантиссе при условиях, оговоренных в настоящем стандарте для рекомендуемого метода (уравнение состояния SGERG-88).

Программное обеспечение метода может быть предоставлено на предварительно обусловленных началах.

Расчетный метод SGERG-88 представляет собой упрощение метода MGERG-88, для которого требуется полный компонентный состав (от CH₄ до C₈H₁₈, N₂, CO₂ и, при наличии, H₂ и CO), чтобы рассчитать фактор сжимаемости или плотность. Настоящий стандарт определяет соответствующие максимальные пределы молярных долей конкретных компонентов для метода SGERG-88 (см. таблицу A.1). Во второй графе таблицы A.1 указана установленная экспериментально область применения по предельному содержанию компонента, в третьей графе приведены максимальные молярные доли для природного газа, подготовленного к транспортированию по магистральным газопроводам, а в четвертой графе представлены расширенные диапазоны применения. Диапазон молярных долей компонентов природного газа с экспериментально определенными значениями фактора сжимаемости меньше, чем этот диапазон для природного газа, подготовленного к транспортированию по магистральным газопроводам, а также меньше, чем для расширенных областей применения. Для давлений до 10 МПа при значениях молярных долей компонентов в пределах составов, указанных во второй графе, экспериментальные значения из банка данных GERG воспроизводятся с расширенной неопределенностью 0,1% (с 95%-ной вероятностью).

В настоящем стандарте используют термин "природный газ, подготовленный для транспортирования и распределения по магистральным газопроводам" (см. ГОСТ Р 8.662), чтобы описать природные газы, как правило, распределяемые через газопроводы (см. таблицу A.1, третья графа).

Для этих природных газов максимальный предел молярной доли диоксида углерода определен как 0,20. Однако для такого содержания CO₂ значение расширенной неопределенности, равное 0,1%, наблюдают только до давления 6 МПа (см. 4.5.1).

Для метода SGERG-88 [как обязательное требование по приложению B (раздел B.5)] проводят проверку на согласованность входных переменных d, , и .

В настоящем стандарте и в различных публикациях о методе SGERG-88 отмечается, что он получен для природных газов с учетом взаимозависимостей по содержанию более тяжелых углеводородов, типичных для природных газов. Это означает в действительности, что отношение молярных долей последовательных компонентов в алкановом гомологическом ряду, как правило, 3 : 1. Это эмпирическое правило было доказано путем сравнения со значениями из банка данных GERG.

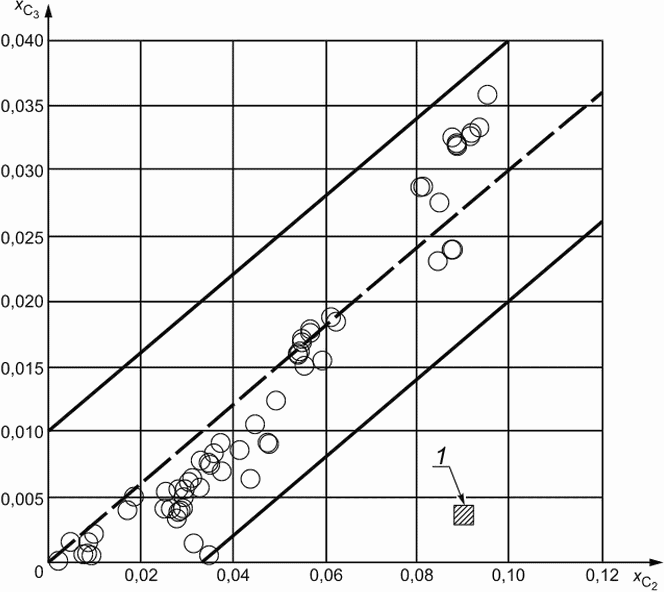

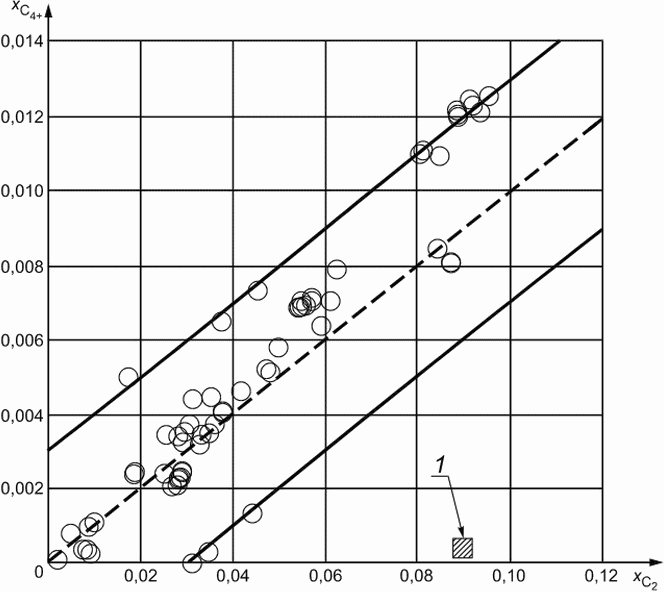

На рисунках A.1 и A.2, соответственно, приведены значения молярных долей и как функции молярной доли этана для природных газов, взятых из банка данных GERG. Точки в виде окружностей соответствуют природному газу, подготовленному для транспортирования по магистральным газопроводам, представленному в таблице A.1. Для обоих наборов молярных долей это дает диапазон значений, в пределах которого метод SGERG-88 может быть всегда применен безопасно. Пунктирные линии на рисунках A.1 и A.2 иллюстрируют правило одной трети для отношений молярных долей с 0,3 для и 0,1 для . Ограничивающие линии с обеих сторон пунктира показывают диапазон +/- 0,01 для молярной доли пропана и +/- 0,003 для молярной доли бутана+ соответственно, в пределах которого фактически могут быть найдены все значения молярной доли из базы данных GERG. Представление данных с использованием абсолютных пределов допуска предпочтительнее, чем с использованием относительных пределов допуска.

Там, где природный газ включает в себя молярные доли компонентов, которые не входят в диапазоны, указанные на рисунках A.1 и A.2, рекомендуется проверить применимость метода SGERG-88 сравнением с другими уравнениями состояния, при использовании которых, однако, для получения результатов надлежащего качества потребуются данные о полном компонентном составе.

В качестве одного из таких примеров (газ Северного моря, условно определяемый как 03-4605, содержащий 0,0902 молярной доли этана, 0,0035 молярной доли пропана и 0,00016 молярной доли бутанов, - см. заштрихованный квадрат на рисунках A.1 и A.2) было приведено много сравнительных вычислений по другим уравнениям состояния. В этом случае в методе SGERG-88 выявлены отклонения до +0,5% при давлении 10 МПа и температуре от 275 до 280 К.

Измерения, проведенные в системе измерения плотности газа на тех же самых изотермах, показывают, что экспериментальные значения плотности согласуются со значениями плотности, вычисленными методом, требующим знания полного компонентного состава в пределах полной неопределенности 0,04% результатов измерений, и поэтому метод SGERG-88 признан неподходящим в этом частном нетипичном случае. Полная неопределенность результатов измерений состоит в равной степени из неопределенности результатов измерения плотности и молярных долей компонентов исследованного образца природного газа.

Там, где метод SGERG-88 не должен быть использован, рекомендуется использовать метод AGA8-DC92 (см. ГОСТ Р 8.662) или уравнение состояния GERG-2004, но эти варианты применимы только при известном полном компонентном составе природного газа.

В настоящем приложении приведены уравнения и числовые значения коэффициентов, которые полностью определяют SGERG - метод расчета фактора сжимаемости.

В настоящем приложении приведены также итерационные процедуры, принятые в GERG и представленные в подпрограмме SGERG.FOR, написанной на языке FORTRAN 77. По этой подпрограмме осуществляют тестовое решение; другие вычислительные процедуры могут быть приемлемыми при условии, что они приводят к таким же числовым результатам. Результаты расчетов по настоящему приложению должны совпадать с результатами, приведенными в приложении C, по крайней мере до четвертого знака после запятой. Ниже перечислены другие версии программной реализации метода, которые могут приводить к идентичным результатам:

a) версия в BASIC, описанная в GERG TM5, которая может быть использована с различными стандартными условиями. Эта программа предназначена в основном для компьютерных приложений;

b) версия в приложении C, описанная в немецких DVGW - директивах, раздел G486;

c) версия в Turbo Pascal.

Все эти программы были проверены с целью получить одинаковые результаты в пределах 10^-5. Программы и условия их применения рассмотрены в [1].

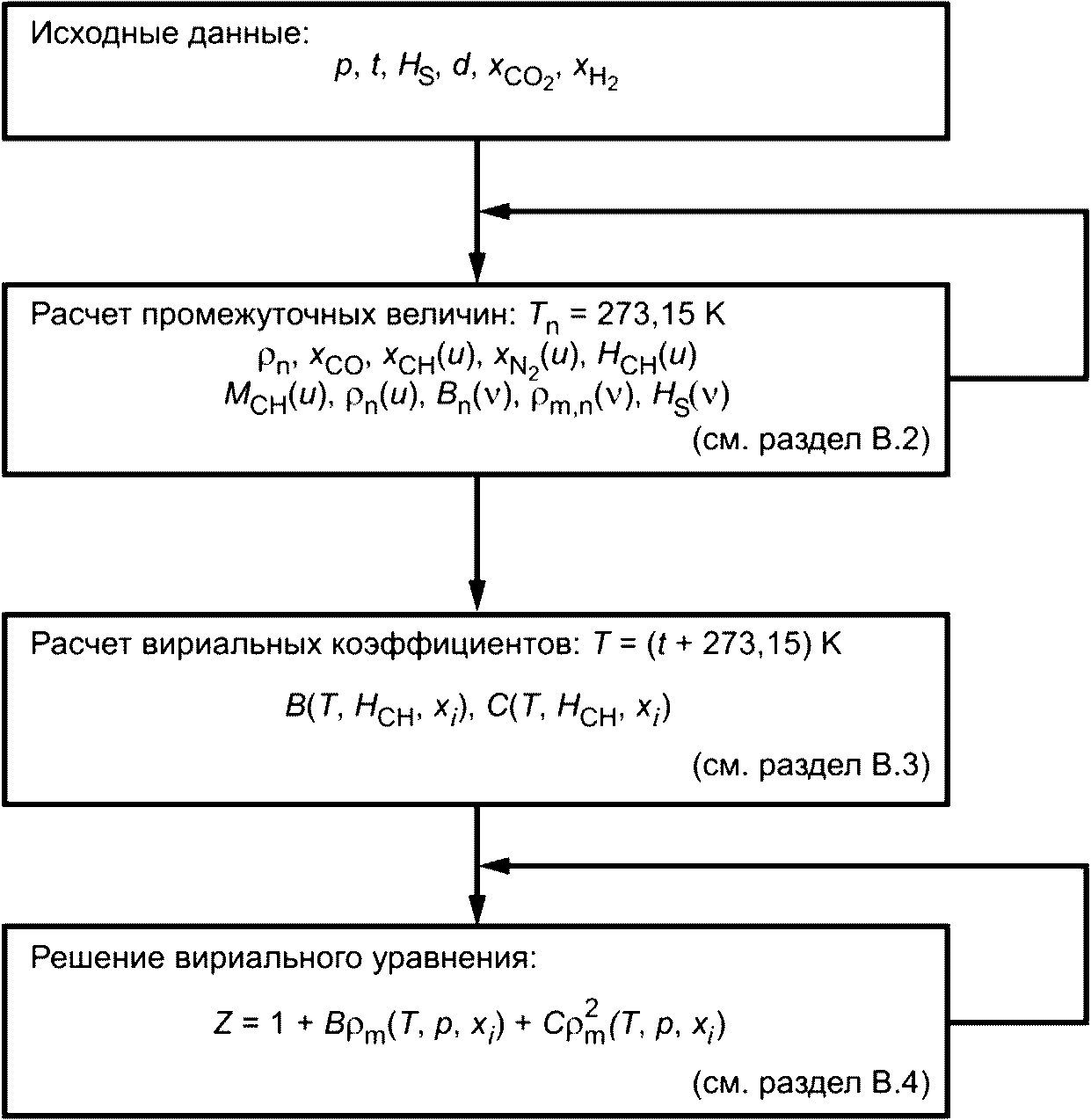

Согласно разделу 4.2 расчет проводят в три этапа, которые схематически показаны на рисунке B.1.

Расчеты выполняют в три этапа.

Этап 1

В качестве входных переменных используют давление, температуру, высшую теплоту сгорания, относительную плотность и молярные доли диоксида углерода и водорода. Если значения первых трех параметров выражены в любых других единицах, кроме [бар], [°C] и [МДж/м³], то их следует сначала преобразовать в значения в единицах [бар], [°C] и [МДж/м³] соответственно согласно требованиям приложения D.

Входные переменные затем используют для расчета следующих промежуточных данных:

- молярной доли:

- молярной теплоты сгорания эквивалентного углеводорода H_CH;

- молярной массы эквивалентного углеводорода M_CH;

- второго вириального коэффициента (T_n = 273,15 К) B_n;

- молярной плотности при нормальных условиях ;

- массовой плотности при нормальных условиях ;

- высшей теплоты сгорания газа H_S.

В уравнениях (B.1) - (B.46) каждое обозначение представляет собой физическую величину, деленную на такую величину (см. приложение A), что их отношение является безразмерной величиной.

Этап 2

Промежуточные данные используют для расчета второго и третьего вириальных коэффициентов природного газа при данной температуре B (T, H_CH, x_i) и C (T, H_CH, x_i).

Этап 3

Значения второго и третьего вириальных коэффициентов, определяемых на втором этапе, подставляют в вириальное уравнение и для заданных давления и температуры рассчитывают фактор сжимаемости Z.

Используемые символы определены в 3.2.

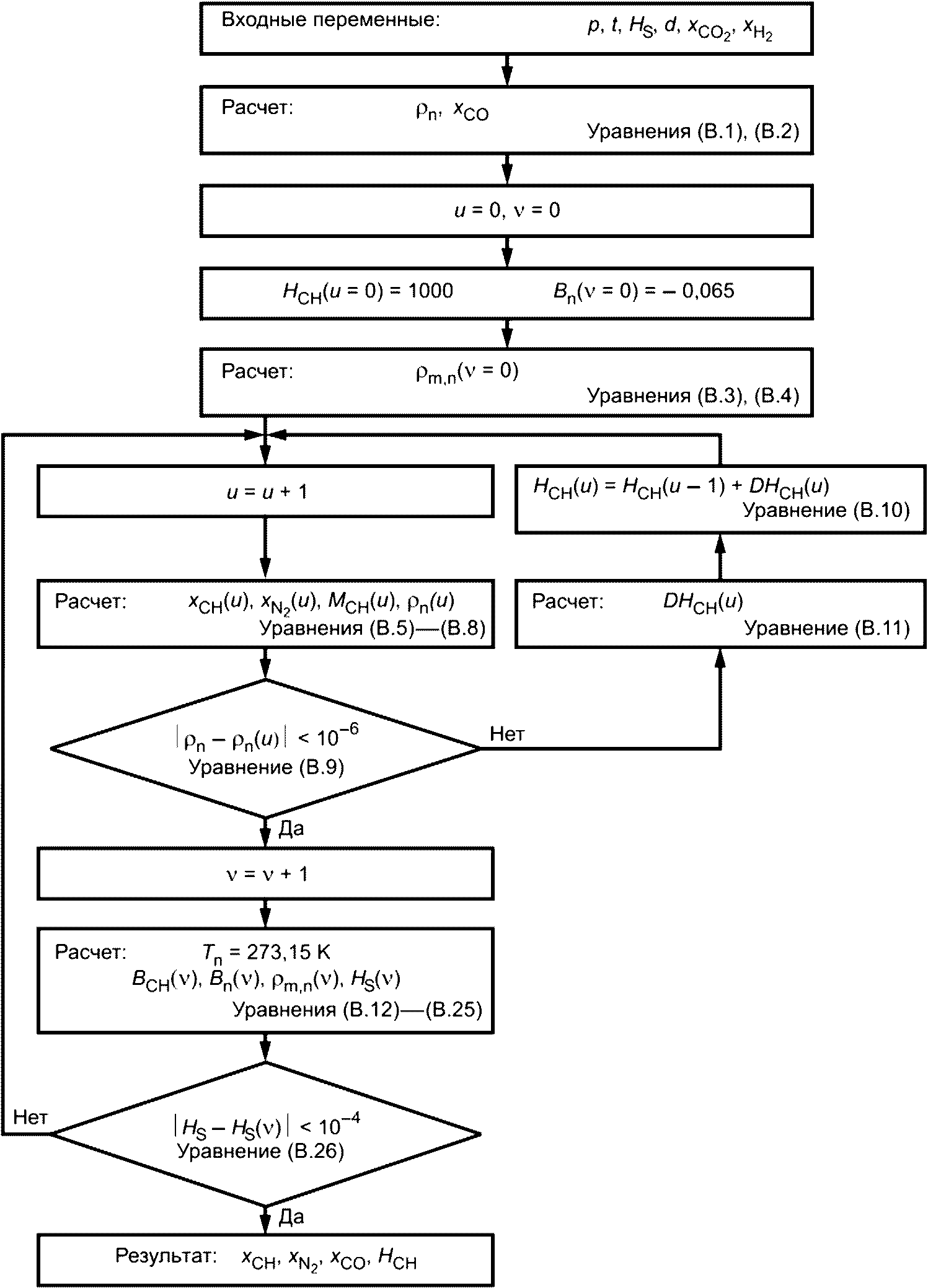

Промежуточные результаты для восьми величин (x_CH, , x_CO, H_CH, M_CH, B_n, , ) определяют из уравнений (B.1) - (B.8) с использованием итерационного метода, представленного на рисунке B.2 (значения констант, используемых в этих уравнениях, приведены в таблице B.1.)

B.2.1 Итерация с молярной теплотой сгорания H_CH (внутренний цикл)

Уравнения (B.1) - (B.8) применяют последовательно так, чтобы получить первое приближение на i-ном шаге итерации.

Начальные приближения:

Значения других констант, используемых в уравнениях (B.1) - (B.8), приведены в таблице B.1. Критерий сходимости для этого внутреннего итерационного цикла такой, что абсолютная разница между расчетной плотностью газа при нормальных условиях и принятой плотностью (либо измеренной непосредственно, либо определенной из относительной плотности) газа при нормальных условиях менее чем 10^-6, т.е.

Если это условие не выполнено, то уточненное значение молярной теплоты сгорания H_CH(u) для использования в уравнениях (B.5) - (B.8) рассчитывают с помощью уравнения (B.10) следующим образом:

где

- значение плотности для текущего шага итерации [начиная с H_CH(u - 1)],

- значение плотности, определяемое с помощью уравнений (B.4) - (B.8) с использованием [H_CH(u - 1) + 1] в качестве исходного значения для молярной теплоты сгорания.

Когда левая часть уравнения (B.9) становится менее 10^-6, итерационный цикл завершают и начинают итерации со вторым вириальным коэффициентом.

B.2.2 Итерации с использованием второго вириального коэффициента B_n (внешний цикл)

Промежуточные значения x_CH(u), , x_CO и H_CH(u), полученные на предыдущих итерациях, и входные переменные и используют для определения уточненного значения второго вириального коэффициента для газа при нормальных условиях.

Второй вириальный коэффициент для природного газа определяют по следующей формуле

Отсутствие в уравнении (B.12) членов, содержащих B₂₅, B₃₄ и т.д., не снижает точность расчета, поэтому они исключены из уравнения.

где

где коэффициенты b_H0, b_H1 и b_H2 - полиномы второй степени по отношению к температуре.

а вторые вириальные коэффициенты B₁₄, B₁₅, B₂₂, B₂₃, B₂₄, B₃₃, B₃₄, B₄₄ и B₅₅ - также полиномы второй степени по отношению к температуре

Перекрестные вириальные коэффициенты B₁₂ и B₁₃ имеют вид:

Коэффициенты в уравнениях (B.21) - (B.24) приведены в таблице B.2.

Значение , полученное из уравнения (B.13), применяют для расчета приближения с использованием уравнения (B.4).

Уравнение (B.6) затем используют с другой целью, в отличие от той, для которой оно было использовано ранее, т.е. с целью получить значения

где и H₅ (= H_CO) - молярная теплота сгорания при температуре 298,15 К для водорода и моноксида углерода соответственно. Критерий сходимости для внешнего итерационного цикла (счетчик итераций ) означает то, что абсолютная разность между измеренным значением высшей теплоты сгорания H_S и ее расчетным значением должна быть менее 10^-4, т.е.

Если этот критерий будет удовлетворен, то значение , определенное из уравнения (B.13), используют в качестве нового входного значения для уравнения (B.4), и полную итерационную процедуру, т.е. внутренний итеративный цикл (счетчик итераций u), повторяют, начиная с уравнения (B.5), используя при этом текущие значения H_CH(u - 1) и .

Когда будут удовлетворены одновременно критерии сходимости (B.9) и (B.26), получают конечные промежуточные значения для молярных концентраций x_CH и и молярной теплоты сгорания H_CH.

Вторые и третьи вириальные коэффициенты B(T) и C(T) природного газа теперь определены из молярных долей и (входные переменные) и x_CH, и x_CO (промежуточные данные) и молярной теплоты сгорания H_CH (см. рисунки B.1 и B.3)

B.3.1 Расчет B(T)

Второй вириальный коэффициент B(T) рассчитывают из уравнения (B.12) с помощью процедуры, описанной в B.2.2 для температуры

B.3.2 Расчет C(T)

Третий вириальный коэффициент C природного газа при температуре T определяют из следующего уравнения

Отсутствие в уравнении (B.28) ряда членов не снижает точности расчета, поэтому они исключены из уравнения.

Кроме того, в уравнении (B.28)

где c_H0, c_H1 и c_H2 - полиномы второй степени по отношению к температуре, т.е.

при этом C₂₂₂, C₃₃₃, C₄₄₄, C₁₁₅, C₂₂₃ и C₂₃₃ могут быть представлены в виде

Значения коэффициентов в уравнениях (B.30) и (B.31) приведены в таблице B.3.

Другие перекрестные вириальные коэффициенты вычисляют с помощью уравнения

где y_ljk определяют в виде:

Уравнение (B.32) показывает, что температурная зависимость перекрестных вириальных коэффициентов, по существу, определяется температурной зависимостью третьих вириальных коэффициентов для чистых компонентов.

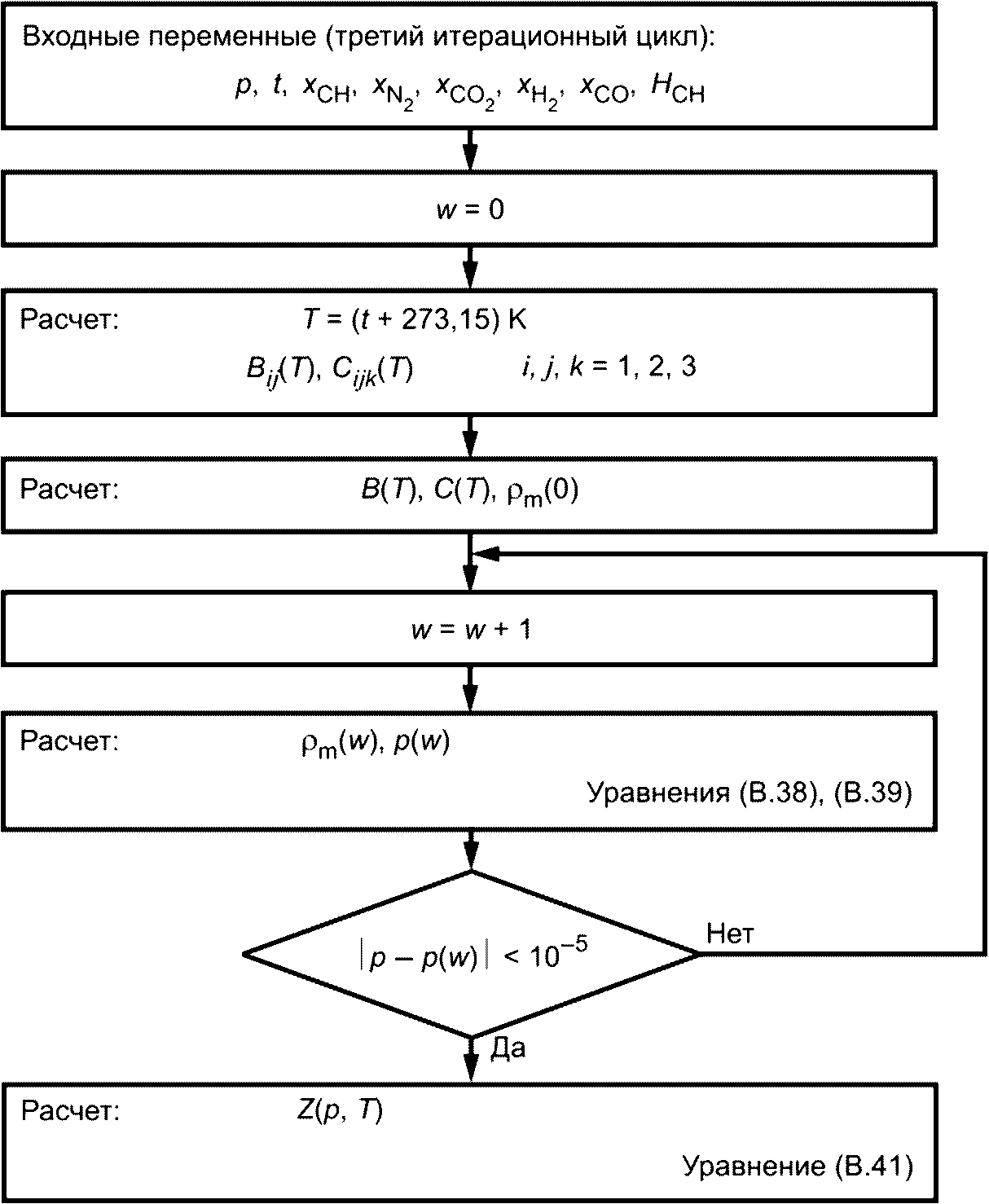

Самый последний этап в вычислении фактора сжимаемости и молярной плотности заключается в совместном решении уравнений (1) и (2) для данного значения давления p. В качестве первого приближения в итерациях, используя w, представляют в виде

где второй вириальный коэффициент B определяют по уравнению (B.12) для температуры T (см. рисунок B.3). Расчетное значение тогда определяют по формуле

где третий смесевой вириальный коэффициент C для данной температуры T определяют из уравнения (B.28). Критерий сходимости для итераций с использованием w состоит в том, что абсолютная разность между расчетным давлением p(w), полученным из уравнения (B.39), и заданным давлением p должна быть менее чем 10^-5 [см. уравнение (B.40)].

Если это условие не выполнено, то текущее значение молярной плотности используют в качестве нового значения в уравнении (B.38) и рассчитывают следующее значение молярной плотности .

Однако если левая часть уравнения (B.40) становится меньше, чем 10^-5, итерации заканчивают и считают конечным значением молярной плотности . Фактор сжимаемости тогда вычисляют по уравнению

Примечание - Массовая плотность может быть вычислена следующим образом

Перед тем как использовать Z и Z_n в расчетах плотности, их значения округляют до четырех значащих цифр после запятой.

Результаты вычисления плотности представляют с тремя значащими цифрами.

При вычислениях методом SGERG должны быть применены следующие тесты, которые обеспечивают частичные проверки на согласованность исходных данных:

a) исходные данные должны удовлетворять следующему условию

b) промежуточные расчетные значения молярных концентраций азота должны удовлетворять следующим условиям:

c) кроме того, внутренняя согласованность исходных данных для третьего итеративного цикла должна удовлетворять условию

В качестве контрольных примеров для проверки компьютерной реализации метода SGERG-88 необходимо использовать следующие результаты, не приведенные в приложении B. Вычисления выполнены с использованием утвержденной программы GERG-88.EXE, которая включает в себя подпрограмму SGERG.FOR, описанную в приложении B.

Представленные газы 1 - 6 - те же самые шесть газов, которые были рассмотрены в ГОСТ Р 8.662 (приложение C), где приведены полные молярные компонентные составы.

Стандартные условия, для которых разработано стандартное вириальное уравнение GERG-88 и которые используют в подпрограмме SGERG.FOR, следующие:

Последний перечень условий представляет собой стандартные условия для относительной плотности.

Необходимо обеспечить корректное использование стандартных входных значений для теплоты сгорания и относительной плотности. Ряд стран, как правило, используют вышеприведенные условия, но иные страны используют альтернативные условия. Это может легко приводить к разночтениям, особенно до тех пор, пока в качестве единицы измерения теплоты сгорания в каждом случае может быть использован МДж·м^-3. В таблице D.1 приведены стандартные условия, принятые в странах, относящихся к основным в области торговли газом.

Для тех стран, которые используют неметрические единицы для теплоты сгорания (т.е. Бет·фут^-3), необходимо вводить преобразования как единиц величин, так и стандартных условий.

Используемые коэффициенты преобразования взяты из банка данных GERG.

Если входные переменные p и t заданы не в установленных единицах (бар и °C), то необходимо выполнить преобразования, чтобы использовать ФОРТРАН-программу. Набор соответствующих коэффициентов преобразования приведен в таблице D.2.

Поскольку как высшая теплота сгорания, так и относительная плотность - функции состава газовой смеси, а теплофизические свойства отдельных компонентов газа, в свою очередь, зависят от температуры и давления, в принципе невозможно (без знания состава) преобразовать значения теплоты сгорания и относительной плотности, известные при одном перечне стандартных условий, в точно соответствующие значения для любого другого перечня стандартных условий.

Однако из-за того, что соответствующие стандартные условия всегда термодинамически близки друг к другу, а природные газы радикально не изменяются по составу, существует возможность при пересчете физических свойств практически задать такие коэффициенты преобразования, которые могут быть применены к любому типичному природному газу без снижения точности.

Если входная переменная H_S задана не в установленных единицах МДж·м^-3, то необходимо выполнить преобразование. Соответствующие коэффициенты преобразования для теплоты сгорания в установленном перечне стандартных условий (см. D.1) приведены в таблице D.3.

Если входные переменные H_S и d заданы не при установленных стандартных условиях (см. D.1), то необходимо выполнить преобразование. В таблице D.4 приведены коэффициенты преобразования, соответствующие стандартным условиям в таблице D.1.

Стандартное вириальное уравнение GERG в диапазоне температуры 263 - 338 К и давлении до 12 МПа было всесторонне сверено с данными из банка данных GERG и данными Чикагского института газовых исследований в пределах диапазонов молярных долей компонентов, высшей теплоты сгорания и относительной плотности, приведенных для газов, подготовленных к транспортированию и распределению по магистральным газопроводам (см. 4.4.1). Внутри этих пределов расширенные неопределенности расчетных результатов остаются такими, как приведены в 4.5.

Грубые оценки неопределенности расчетных результатов, включенные в расчеты факторов сжимаемости для более широких областей применения, приведены на рисунках E.1 - E.4 в виде графиков в координатах давление - содержание азота, диоксида углерода, этана и пропана соответственно.

На графиках рисунков E.1 - E.4 проиллюстрирована применимость уравнения SGERG до максимального давления 30 МПа. Эта иллюстрация служит только справочным целям и не означает того, что уравнение обычно или некритично было использовано выше установленных в настоящем стандарте пределов. Пределы неопределенности расчетных результатов зависят от давления, температуры и состава, а также существенно зависят от близости границы фазовых переходов. Предполагаемые пределы неопределенности, представленные ниже, основаны на менее исчерпывающих данных, опубликованных как дополнение к банку данных GERG, и на ряде других данных.

Во всех случаях указаны максимальные пределы неопределенности. Пунктирные линии приведены с целью отделить две области предполагаемой неопределенности в том случае, когда экспериментальных данных недостаточно, чтобы установить положение границы фаз. Состав газа будет оказывать значимое влияние на положение границы фаз, и пользователь поэтому обязан самостоятельно рассчитать границу фазовых переходов.

Конечные результаты могут быть получены при давлении до 10 МПа и температуре в диапазоне 263 - 338 К. В этих диапазонах давления и температуры только у газов, имеющих молярные доли компонентов в пределах, приведенных ниже в таблице E.1, неопределенности расчетных результатов будут находиться в пределах +/- 0,1%, +/- 0,2% и +/- 0,5% соответственно.

SGERG рассчитывает фактор сжимаемости природного газа с использованием неполного компонентного состава газа.

Легальные копии этой программы могут быть получены у членов рабочей группы GERG по определению фактора сжимаемости природного газа в той версии, которая представлена в Технической монографии ТМ 5 (GERG, 1991).

Расчеты основаны на следующих исходных данных:

Допустимые интервалы:

--------------------------------

<*> Измерения количества при T = 0,0 °C; p = 1,01325 бар; температура сгорания: 25,0 °C.

Далее вводят входные переменные:

В программе рассчитывают X2 - молярную долю азота и выводят ее на печать.

Результаты вычислений:

Z - фактор сжимаемости;

D - молярная плотность, моль·м^-3.

Значения коэффициентов, используемых в этой программе, соответствуют значениям, приведенным в подпрограмме GAS682 от 20 июля 1988 г., приложенной в сообщении 8807 Лаборатории Ван-дер-Ваальса, Амстердам.

Значения газовой постоянной, молярных масс, значения теплоты сгорания и плотности воздуха соответствуют приведенным в ГОСТ 31369.
