"ГОСТ Р ИСО 12164-3-2011. Национальный стандарт Российской Федерации. Хвостовики инструментов полые конические (HSK). Тип T. Основные размеры"
(утв. и введен в действие Приказом Росстандарта от 02.11.2011 N 507-ст)
"ГОСТ Р ИСО 12164-3-2011. Национальный стандарт Российской Федерации. Хвостовики инструментов полые конические (HSK). Тип T. Основные размеры"
(утв. и введен в действие Приказом Росстандарта от 02.11.2011 N 507-ст)
Утвержден и введен в действие
агентства по техническому
регулированию и метрологии
от 2 ноября 2011 г. N 507-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ
КОНИЧЕСКИЕ (HSK). ТИП T
ОСНОВНЫЕ РАЗМЕРЫ
Hollow taper shanks of tools (HSK). Type T.
Basic dimensions
ISO 12164-3:2008
Hollow taper interface with flange contact surface -
Part 3: Dimensions of shanks for stationary tools
(IDT)
ГОСТ Р ИСО 12164-3-2011
Дата введения
1 января 2013 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие
Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2011 г. N 507-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12164-3:2008 "Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 3. Размеры хвостовиков для стационарных инструментов" (ISO 12164-3:2008 "Hollow taper interface with flange contact surface - Part 3: Dimensions of shanks for stationary tools").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004
(пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном
Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт распространяется на размеры полых конических хвостовиков (HSK) с прилеганием по плоскости к торцу шпинделя токарных и обрабатывающих (фрезерно-расточных) центров.
Настоящий стандарт распространяется на хвостовики типа T для автоматической смены инструмента через паз на фланце. Инструмент также может быть заменен вручную через отверстие в конической части хвостовика.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения.
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101. Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
ИСО 2768-1. Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040. Геометрические характеристики изделий (GPS). Задание размеров и установление допусков. Конусы (ISO 3040, Geometrical product specifications (GPS) - Dimensioning and tolerancing - Cones).
3. Размеры
3.1. Основные размеры
Размеры полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка типа T для стационарных инструментов приведены на
рисунке 1, в
таблице 1,
Приложениях A и
B.
Допуски формы, ориентации, расположения и биения - в соответствии с ИСО 1101. Размеры и допуски конусов - в соответствии с ИСО 3040. Неуказанные предельные отклонения - по классу допуска "m" в соответствии с ИСО 2768-1.

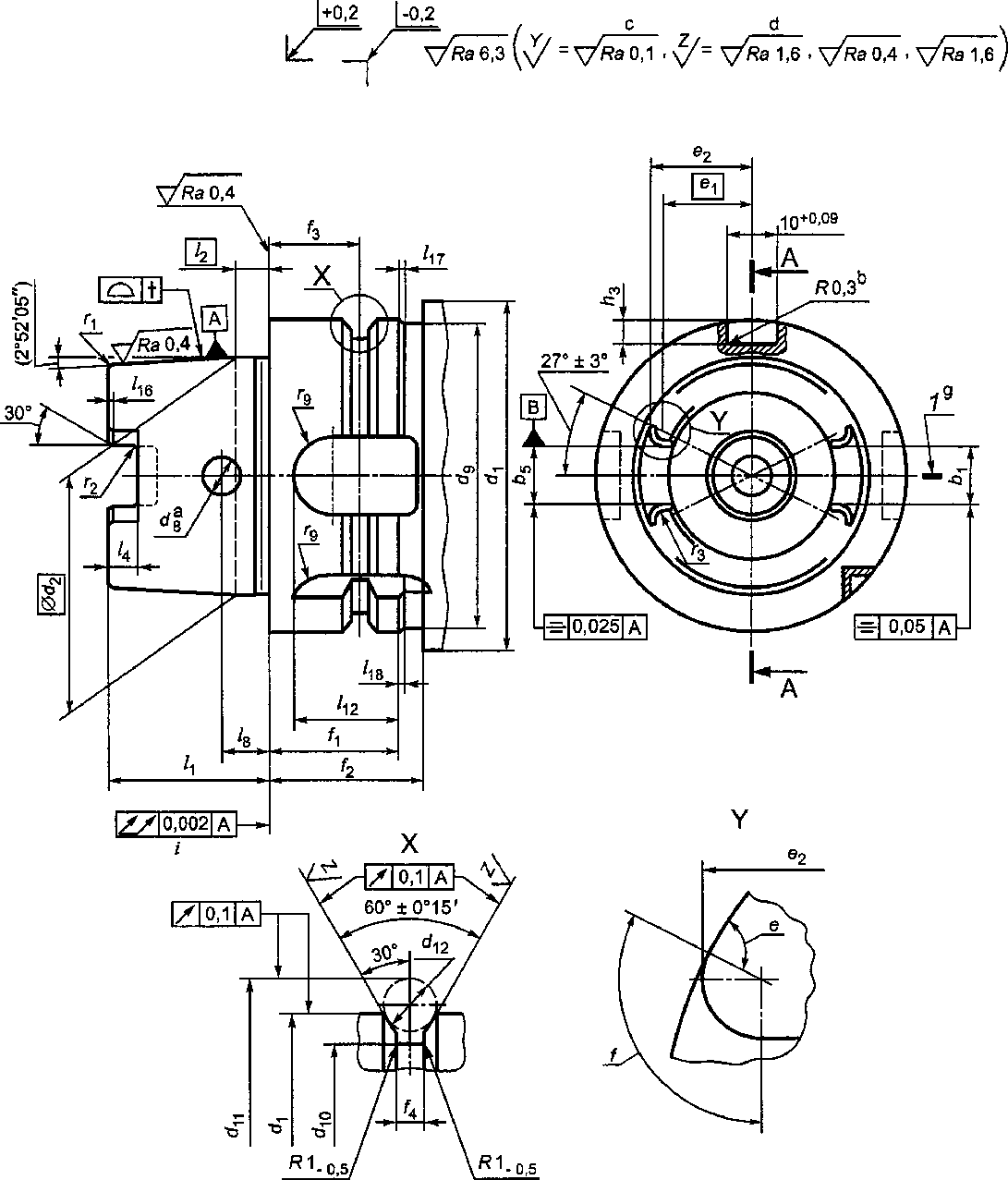

3.2. Полый конический хвостовик типа T

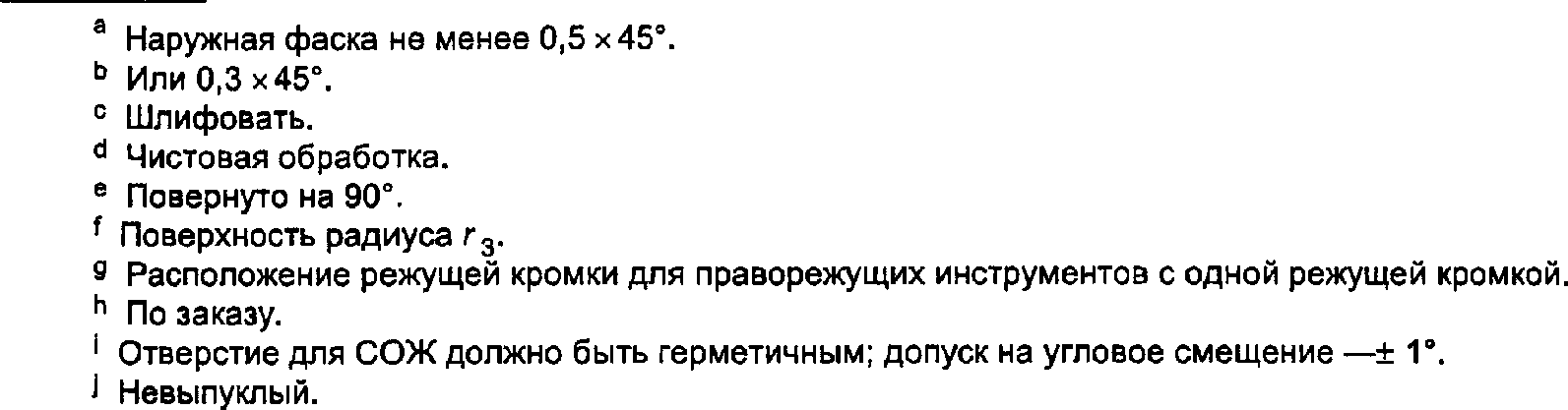

1 - плоскость расположения режущей кромки
2 - гнездо для установки чипа; 3 - отверстие
для подвода СОЖ; 4 - канавка для выхода шлифовального круга

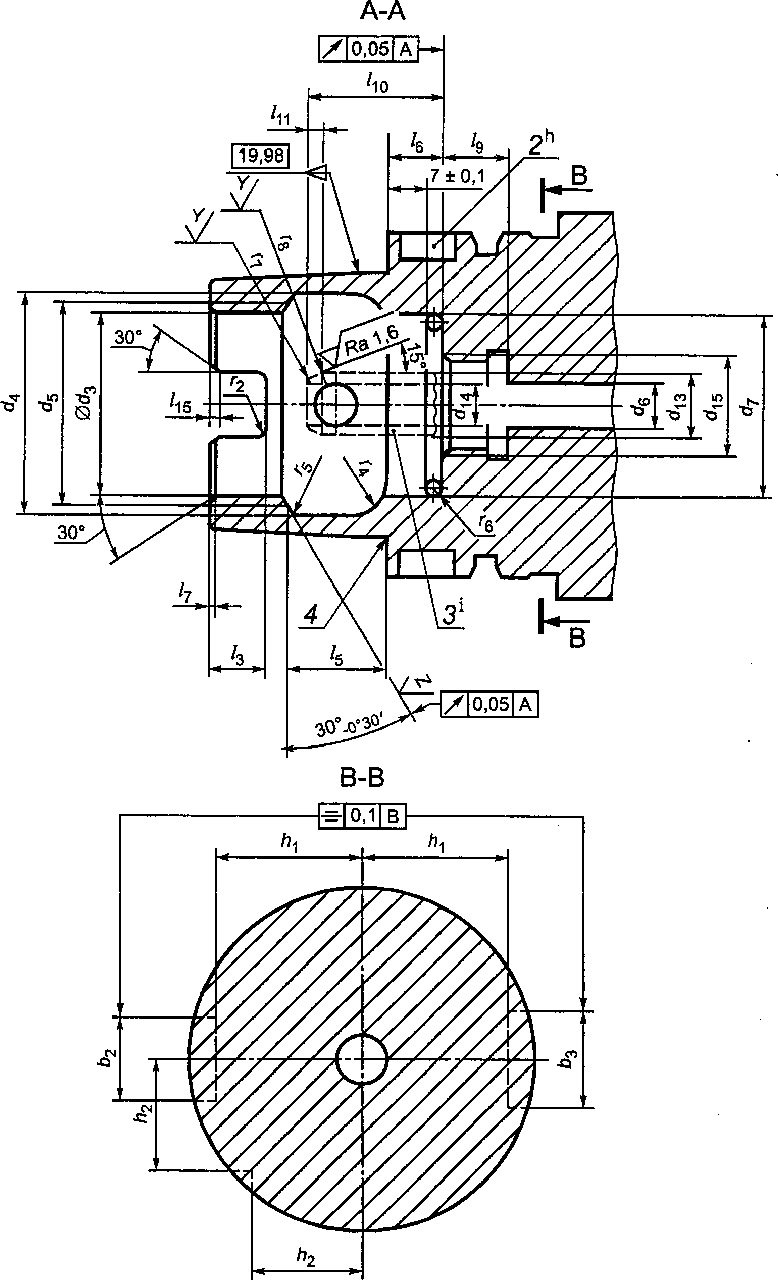

Рисунок 1, лист 2
Рисунок 1, лист 3
В миллиметрах
??????????????????????????????????????????????????????????????????????????????????????????????
? Номинальный ? 32 ? 40 ? 50 ? 63 ? 80 ? 100 ? 125 ? 160 ?
?размер конуса ? ? ? ? ? ? ? ? ?
? хвостовика ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? b ? 7,05 ? 8,05 ? 10,54 ? 12,54 ? 16,04 ? 20,02 ? 25,02 ? 30,02 ?
? 1 ? ? ? ? ? ? ? ? ?
? +/- 0,04 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? b ? 7 ? 9 ? 12 ? 16 ? 18 ? 20 ? 25 ? 32 ?
? 2 ? ? ? ? ? ? ? ? ?
? H10 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? b ? 9 ? 11 ? 14 ? 18 ? 20 ? 22 ? 28 ? 36 ?
? 3 ? ? ? ? ? ? ? ? ?
? H10 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
?b ? Номин. ? 6,932 ? 7,932 ? 10,425 ? 12,425 ? 15,930 ? 19,910 ?24,915 ?29,915 ?
? 5???????????????????????????????????????????????????????????????????????????????????????????
? ?Пред. откл.? +0,03 ? +0,035 ? +0,04 ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 32 ? 40 ? 50 ? 63 ? 80 ? 100 ? 125 ? 160 ?
? 1 ? ? ? ? ? ? ? ? ?
? h10 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ?24,007 ? 30,007 ? 38,009 ? 48,010 ? 60,012 ? 75,013 ?95,016 ?120,016?
? 2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 17 ? 21 ? 26 ? 34 ? 42 ? 53 ? 67 ? 85 ?
? 3 ? ? ? ? ? ? ? ? ?
? H10 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 20,5 ? 25,5 ? 32 ? 40 ? 50 ? 63 ? 80 ? 100 ?
? 4 ? ? ? ? ? ? ? ? ?
? H11 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 19 ? 23 ? 29 ? 37 ? 46 ? 58 ? 73 ? 92 ?
? 5 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d , ? 4,2 ? 5 ? 6,8 ? 8,4 ? 10,2 ? 12 ? 14 ? 16 ?
? 6 ? ? ? ? ? ? ? ? ?
? не более ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 17,4 ? 21,8 ? 26,6 ? 34,5 ? 42,5 ? 53,8 ? - ? - ?
? 7 ? ? ? ? ? ? ? ? ?
? -0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 4 ? 4,6 ? 6 ? 7,5 ? 8,5 ? 12 ? - ? - ?
? 8 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d , ? 31 ? 39 ? 49 ? 62 ? 79 ? 99 ? 124 ? 159 ?
? 9 ? ? ? ? ? ? ? ? ?
? не более ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 26,5 ? 34,8 ? 43 ? 55 ? 70 ? 92 ? 117 ? 152 ?
? 10 ? ? ? ? ? ? ? ? ?
? -0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 37 ? 45 ? 59,3 ? 72,3 ? 88,8 ? 109,75 ?134,75 ?169,75 ?
? 11 ? ? ? ? ? ? ? ? ?
? -0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 4 ? 4 ? 7 ? 7 ? 7 ? 7 ? 7 ? 7 ?
? 12 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ?
? 13 ? ? ? ? ? ? ? ? ?
? f ? ? ? ? ? ? ? ? ?
? 8 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? 3,5 ? 5 ? 6,4 ? 8 ? 10 ? 12 ? 14 ? 16 ?
? 14 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? d ? M10x1 ? M12x1 ? M16x1 ? M18x1 ? M20x1,5 ? M24x1,5 ?M30x1,5?M35x1,5?
? 15 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? e ? 8,82 ? 11 ? 13,88 ? 17,99 ? 21,94 ? 27,37 ? 35,37 ? 44,32 ?
? 1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? e ? 10,2 ? 12,88 ? 16,26 ? 20,87 ? 25,82 ? 32,25 ? 41,25 ? 52,2 ?
? 2 ? ? ? ? ? ? ? ? ?
? -0,05 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? f ? 20 ? 20 ? 26 ? 26 ? 26 ? 29 ? 29 ? 31 ?
? 1 ? ? ? ? ? ? ? ? ?
? -0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? f , не менее ? 23 ? 23 ? 30 ? 30 ? 30 ? 34 ? 34 ? 36 ?
? 2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? f ? 16 ? 16 ? 18 ? 18 ? 18 ? 20 ? 20 ? 22 ?
? 3 ? ? ? ? ? ? ? ? ?
? +/- 0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? f ? 2 ? 2 ? 3,75 ? 3,75 ? 3,75 ? 3,75 ? 3,75 ? 3,75 ?
? 4 ? ? ? ? ? ? ? ? ?
? +0,15 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? h ? 13 ? 17 ? 21 ? 26,5 ? 34 ? 44 ? 55,5 ? 72 ?
? 1 ? ? ? ? ? ? ? ? ?
? -0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? h ? 9,5 ? 12 ? 15,5 ? 20 ? 25 ? 31,5 ? 39,5 ? 50 ?
? 2 ? ? ? ? ? ? ? ? ?
? -0,3 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? h ? 5,4 ? 5,2 ? 5,1 ? 5,0 ? 4,9 ? 4,9 ? 4,8 ? 4,8 ?
? 3 ? ? ? ? ? ? ? ? ?
? +0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 16 ? 20 ? 25 ? 32 ? 40 ? 50 ? 63 ? 80 ?
? 1 ? ? ? ? ? ? ? ? ?
? -0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 3,2 ? 4 ? 5 ? 6,3 ? 8 ? 10 ? 12,5 ? 16 ?
? 2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 5 ? 6 ? 7,5 ? 10 ? 12 ? 15 ? 19 ? 23 ?
? 3 ? ? ? ? ? ? ? ? ?
? +0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 3 ? 3,5 ? 4,5 ? 6 ? 8 ? 10 ? 12 ? 16 ?
? 4 ? ? ? ? ? ? ? ? ?
? +0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 8,92 ? 11,42 ? 14,13 ? 18,13 ? 22,85 ? 28,56 ? 36,27 ? 45,98 ?
? 5 ? ? ? ? ? ? ? ? ?
? j 10 ? ? ? ? ? ? ? ? ?
? s ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 8 ? 8 ? 10 ? 10 ? 12,5 ? 12,5 ? 16 ? 16 ?
? 6 ? ? ? ? ? ? ? ? ?
? -0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 0,8 ? 0,8 ? 1 ? 1 ? 1,5 ? 1,5 ? 2 ? 2 ?
? 7 ? ? ? ? ? ? ? ? ?
? +0,3 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 5 ? 6 ? 7,5 ? 9 ? 12 ? 15 ? - ? - ?
? 8 ? ? ? ? ? ? ? ? ?
? +/- 0,1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ?
? 9 ? ? ? ? ? ? ? ? ?
? -0,3 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 20 ? 21,5 ? 23 ? 24,5 ? 26 ? 28 ? 30 ? 32 ?
? 10 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 2,5 ? 2,5 ? 3 ? 3 ? 3 ? 3 ? 3,5 ? 3,5 ?
? 11 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 12 ? 12 ? 19 ? 21 ? 22 ? 24 ? 24 ? 24 ?
? 12 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 1,5 ? 1,5 ? 2 ? 2 ? 2,5 ? 2,5 ? 3,5 ? 3,5 ?
? 15 ? ? ? ? ? ? ? ? ?
? +0,3 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l ? 0,8 ? 0,8 ? 1 ? 1 ? 1,5 ? 1,5 ? 2 ? 2 ?
? 16 ? ? ? ? ? ? ? ? ?
? +0,3 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l , не менее? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ?
? 17 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? l , не менее? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ? 1 ?
? 18 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 0,6 ? 0,8 ? 1 ? 1,2 ? 1,6 ? 2 ? 2,5 ? 3,2 ?
? 1 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 1 ? 1 ? 1,5 ? 1,5 ? 2 ? 2 ? 2,5 ? 2,5 ?
? 2 ? ? ? ? ? ? ? ? ?
? -0,2 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r
<a> ? 1,38 ? 1,88 ? 2,38 ? 2,88 ? 3,88 ? 4,88 ? 5,88 ? 7,88 ?
? 3 ? ? ? ? ? ? ? ? ?
? +/- 0,05 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? 16 ? 20 ?
? 4 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 0,4 ? 0,4 ? 0,5 ? 0,6 ? 0,8 ? 1 ? 1,2 ? 1,6 ?
? 5 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 0,5 ? 1 ? 1,5 ? 1,5 ? 2 ? 2 ? - ? - ?
? 6 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 1 ? 1 ? 1 ? 1,5 ? 1,5 ? 1,5 ? 1,5 ? 1,5 ?
? 7 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r ? 2 ? 2 ? 2 ? 3 ? 3 ? 3 ? 3 ? 3 ?
? 8 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? r
<b> ? 3,5 ? 4,5 ? 6 ? 8 ? 9 ? 10 ? 5 ? 5 ?
? 9 ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? t ? 0,002 ? 0,002 ? 0,002 ? 0,003 ? 0,004 ? 0,004 ? 0,005 ? 0,005 ?
??????????????????????????????????????????????????????????????????????????????????????????????
?Канавка <c> ?0,2x0,1? 0,4x0,2 ? 0,6x0,2 ? 0,6x0,2 ? 1x0,2 ? 1x0,2 ?1,6x0,3?1,6x0,3?
??????????????????????????????????????????????????????????????????????????????????????????????
?Уплотнительное? 16x1 ?18,77x1,78?21,77x2,62?29,82x2,62?36,09x3,53?47,6x3,53? - ? - ?
?кольцо <d> ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
? <a> r - по касательной к b или b . ?
? 3 1 5 ?
? ?
? <b> r относится одинаково к b и b . ?
? 9 2 3 ?
? <d> Необходимость уплотнительного кольца зависит от используемой ?
?системы зажима (в поставку не входит). ?
??????????????????????????????????????????????????????????????????????????????????????????????
4.1. Гнездо для установки чипа
Конструкция без гнезда для чипа - стандартная.
Конструкция с гнездом для чипа - по заказу.
4.2. Паз для ориентации
Конструкция с пазом - стандартная.
Конструкция без паза - по заказу.
4.3. Усилие зажима
Система зажима должна обеспечивать достаточное усилие зажима, гарантирующее контакт фланца хвостовика с торцом шпинделя станка, а также - упругую деформацию конуса. Передаваемый крутящий момент существенно зависит от величины усилия зажима.
Усилия зажима полых конических хвостовиков типа T приведены в
Приложении B.
4.4. Отверстие для ручной смены инструмента
Конструкция с отверстием для ручной смены инструмента - стандартная.
Конструкция без отверстия для ручной смены инструмента - по заказу.
Полый конический хвостовик (HSK) для стационарных инструментов в соответствии с настоящим стандартом следует обозначать следующим образом:
a) полый хвостовик;
b) обозначение ГОСТ Р ИСО 12164-3-2011;
c) HSK;
d) тип T для стационарных инструментов;
e) номинальный размер конуса хвостовика в миллиметрах.
Пример условного обозначения конического полого хвостовика (HSK) типа T для стационарных инструментов с номинальным размером 50:
Полый хвостовик HSK-T 50 ГОСТ Р ИСО 12164-3-2011
(обязательное)
Размеры канавки для выхода шлифовального круга приведены на рисунке A.1 и в
таблице A.1.
Примечание -
- диаметр хвостовика.
Рисунок A.1
В миллиметрах
???????????????????????????????????????????????????????????????????????????
? r ? t ? f ? g ? t ?
? ? 1 ? ? ? 2 ?
? ? +0,1 ? ? ? +0,05 ?
???????????????????????????????????????????????????????????????????????????
? 0,2 ? 0,1 ? 1 ? 0,9 ? 0,1 ?
???????????????????????????????????????????????????????????????????????????
? 0,4 ? 0,2 ? 2 ? 1,1 ? 0,1 ?
???????????????????????????????????????????????????????????????????????????
? 0,6 ? 0,2 ? 2 ? 1,4 ? 0,1 ?
???????????????????????????????????????????????????????????????????????????
? 1 ? 0,2 ? 2,5 ? 1,8 ? 0,1 ?
???????????????????????????????????????????????????????????????????????????
? 1,6 ? 0,3 ? 4 ? 3,1 ? 0,2 ?
???????????????????????????????????????????????????????????????????????????
Канавку в соответствии с настоящим стандартом следует обозначать следующим образом:
a) канавка;
b) радиус r, мм;
c) глубина
мм;
Пример условного обозначения канавки радиусом r = 0,6 мм и глубиной
= 0,2 мм:
Канавка 0,6 x 0,2 ГОСТ Р ИСО 12164-3-2011
(справочное)
РЕКОМЕНДАЦИИ ДЛЯ ПРИМЕНЕНИЯ
B.1. Усилие зажима
Рекомендуемые значения усилия зажима приведены в таблице B.1.
Таблица B.1
Номинальный размер, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
Усилие зажима, кН | 5 | 8 | 14 | 24 | 37 | 55 | 86 | 150 |
Приведенные усилия зажима следует применять для полых конических хвостовиков типа T для стационарных инструментов.
Усилие зажима может быть меньше при незначительных нагрузках при чистовой обработке. Усилие зажима может быть больше при более высоких нагрузках при черновой обработке.
B.2. Информация о моменте изгиба и жесткости
Изготовитель должен сообщать о допустимых усилиях изгиба и жесткости.
B.3. Информация о материале и термообработке
Полый конический хвостовик должен быть термообработан с учетом прочности, твердости, конструкции (если термообработан не полностью), жесткости и требований к износу.
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ
МЕЖДУНАРОДНЫХ СТАНДАРТОВ ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ
РОССИЙСКОЙ ФЕДЕРАЦИИ И ДЕЙСТВУЮЩИМ В ЭТОМ КАЧЕСТВЕ
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
???????????????????????????????????????????????????????????????????????????
?Обозначение ссылочного? Степень ? Обозначение и наименование ?
? международного ?соответствия? соответствующего национального ?
? стандарта ? ? стандарта ?
???????????????????????????????????????????????????????????????????????????
? ? ?взаимозаменяемости. Характеристики ?
? ? ?изделий геометрические. Допуски ?
? ? ?формы, ориентации, месторасположения ?
? ? ?и биения" ?
???????????????????????????????????????????????????????????????????????????
? ? ?взаимозаменяемости. Общие допуски. ?
? ? ?Предельные отклонения линейных и ?
? ? ?угловых размеров с неуказанными ?
? ? ?допусками" ?
???????????????????????????????????????????????????????????????????????????
? ИСО 3040:2009 ? - ? <*> ?
? ? ? ?
???????????????????????????????????????????????????????????????????????????
? <*> Соответствующий национальный стандарт отсутствует. До его?
?утверждения рекомендуется использовать перевод на русский язык данного?
?международного стандарта. Перевод данного международного стандарта?
?находится в Федеральном информационном фонде технических регламентов?
?и стандартов. ?
? ?
? Примечание - В настоящей таблице использовано условное обозначение?
?степени соответствия стандартов: ?
? - MOD - модифицированные стандарты. ?
???????????????????????????????????????????????????????????????????????????
