В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Чаша: узел машины в виде емкости, в которую поступают пищевые компоненты и происходит их смешение, измельчение и взбивание до структуры, заданной рецептурой и технологией производства.
3.2. Номинальный (полезный) объем,
3.3. Полный объем,
3.4. Съемный узел: сборочная единица или деталь машины, которые, при необходимости, могут быть сняты и установлены обратно с помощью основного ручного инструмента.
3.5. Легкосъемный узел: сборочная единица или деталь машины, которые, при необходимости, могут быть легко сняты и также легко установлены обратно одним оператором без использования инструмента.
3.6. Ограничитель: закрепленная на корпусе деталь, ограничивающая перемещение чаши, установленной в рабочем положении.
Основное различие между машинами, предназначенными для измельчения, перемешивания и взбивания пищевых продуктов, состоит в форме чаши и скорости вращения насадок, обеспечивающей возможность работы машины как в жидкой среде, так и в ее отсутствии. Машины подразделяются на следующие типы:
- тип 1 - Блендеры с полным объемом чаши
(см. рисунок 1);![]() 1 - крышка; 2 - корпус; 3 - двигатель;
4 - вал привода; 5 - насадка; 6 - чаша
D - ограничительный диаметр загрузочного отверстия;
L - расстояние между верхней кромкой загрузочного отверстия
и самой верхней точкой рабочей кромки насадки
- тип 2 - Комбайны для переработки пищевых продуктов с горизонтальной чашей, полным объемом чаши
и суммарной мощностью P < 3 кВт (см. рисунок 2);![]() 1 - крышка; 2 - корпус; 3 - двигатель;
4 - втулка; 5 - инструмент; 6 - чаша;
D - ограничительный диаметр загрузочного отверстия;
L - расстояние между верхней кромкой загрузочного отверстия
и самой верхней точкой рабочей кромки насадки
для переработки пищевых продуктов с горизонтальной чашей
- тип 3 - Комбайны для переработки пищевых продуктов с горизонтальной наклоняемой чашей, полным объемом чаши
и суммарной мощностью P > 3 кВт (см. рисунок 3).![]() 1 - крышка; 2 - корпус; 3 - двигатель; 4 - втулка; 5 - чаша
Рисунок 3. Принципиальная схема конструкции
комбайна для переработки пищевых продуктов
с горизонтальной наклоняемой чашей
Настоящий стандарт включает следующие опасности, связанные с условиями эксплуатации, идентифицированные при оценке рисков как специфичные и существенные для машин смешивания, измельчения и взбивания пищевых продуктов, которые требуют принятия мер для их снижения.
Примечание. Идентификация и оценка риска отвечает требованиям [1].
Кроме того, при проектировании машин для смешивания, измельчения и взбивания пищевых продуктов должны учитываться другие опасности, например вибрация, которые для данной группы оборудования не являются существенными, но могут также влиять на здоровье обслуживающего персонала.
Примечание. Если пользователь намечает использовать машину в условиях, отличающихся от тех, которые предусмотрены технической документацией, изготовителю следует (в случае информирования пользователем о такой ситуации) проверить путем проведения нового анализа рисков пригодность и достаточность разработанных мер безопасности.
5.2.1. Доступ к опасным зонам
Механические опасности обусловлены контактом с вращающимся инструментом, приводным механизмом или наклоном машины (см. рисунок 4).

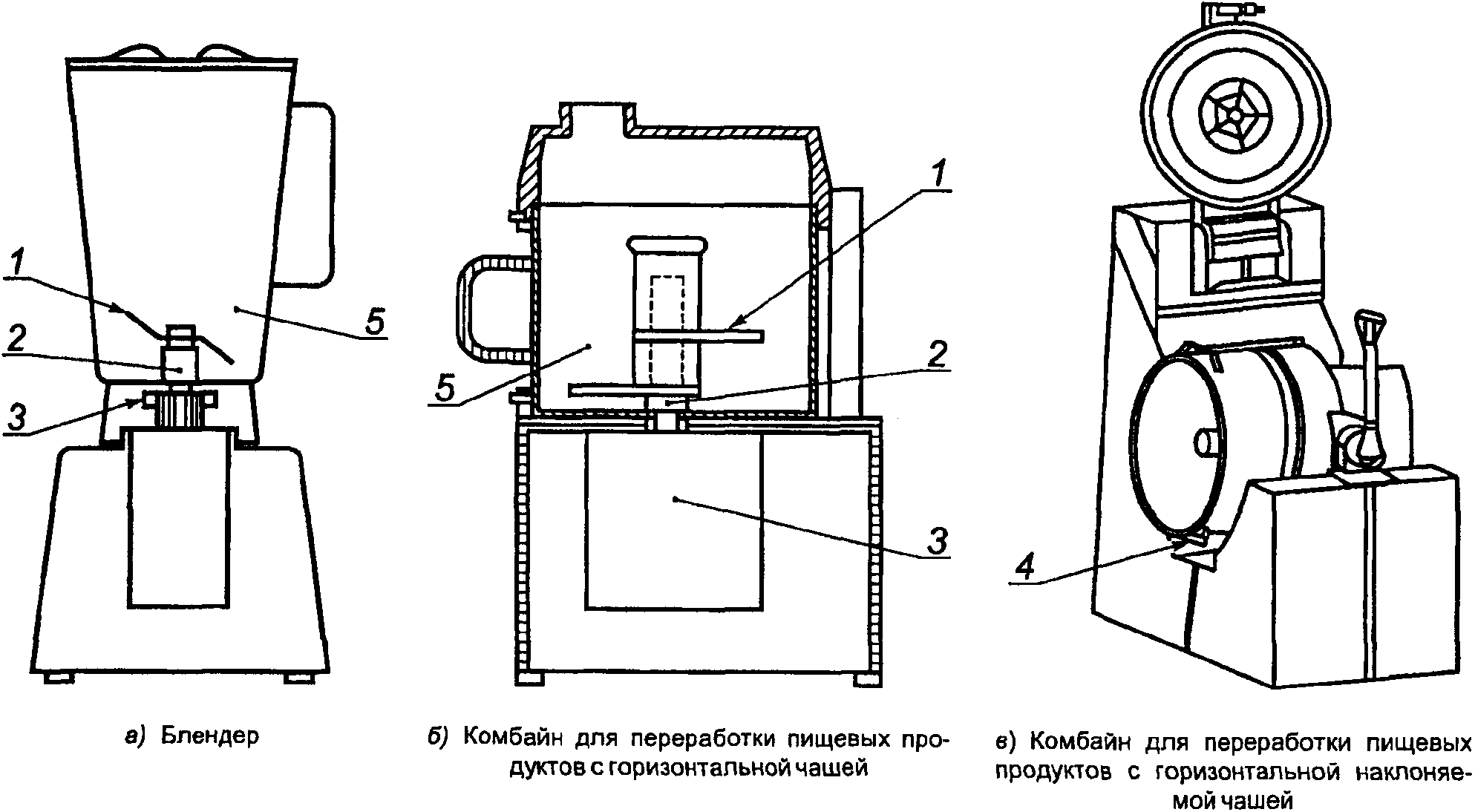

![]() 1 - зона 1; 2 - зона 2; 3 - зона 3; 4 - зона 4; 5 - зона 5
Существенные опасности, которые могут возникать в отдельных зонах:
Зона 1 - чаша и вращающаяся насадка.
Существенная опасность отрезания пальцев вследствие их попадания в чашу или их контактом с вращающейся насадкой.
Зона 2 - вал привода насадки.
Существенная опасность отрезания пальцев вращающимся валом привода.
Зона 3 - доступ к приводу.
Существенная опасность повреждения (перелома) рук.
Зона 4 - наклон чаши.
Существенная опасность повреждения предплечья и рук из-за наклона чаши.
Зона 5 - выброс ножей насадки при случайном повреждении.
Существенная опасность пореза или проникновения в тело.
5.2.2. Потеря устойчивости
Опасность перелома костей и повреждения тела.
5.2.3. Неправильная сборка и подъем чаши
Опасность пореза или повреждения пальцев или рук.
5.2.4. Обработка, очистка и хранение насадок
Опасность пореза и повреждения пальцев и рук.
5.3.1. От прямого или косвенного контакта с компонентами, находящимися под напряжением. Опасность поражения электрическим током.
5.3.2. Электрические компоненты с недостаточным уровнем защиты. Опасность механического повреждения тела в связи с нештатным срабатыванием пускового устройства.
5.4.1. Опасности для оператора
Опасности, исходящие от обрабатываемого продукта, например, вдыхание муки, сахарной пудры, а также от моющих средств, используемых для дезинфекции машины.
5.4.2. Опасности для потребителя
При неэффективной и нерегулярной очистке пищевой зоны и зоны разбрызгивания возникает опасность загрязнения пищевого продукта нежелательными материалами, включая остатки застаревшего пищевого продукта, моющих и дезинфицирующих жидкостей.
Классификация причин опасностей для потребителя:
а) Микробиологические причины:
- опасность (порча) продуктов;
- опасность нанесения вреда здоровью пользователя вследствие пищевого отравления;
- заражение оператора.
б) Химические причины - загрязнение пищевых продуктов остатками моющих и дезинфицирующих средств.
Несоблюдение эргономических требований может быть причиной ошибок в управлении машиной или нанесения физического вреда оператору в связи с приложением чрезмерных усилий, тяжелыми нагрузками, принятием неудобной позы.
Повышенный шум может вызывать:
- периодическую потерю слуха;
- звон в ушах;
- астенопию, стресс и т.д.
Машины должны соответствовать требованиям безопасности, установленным в [1], ГОСТ 12.2.124, ГОСТ 26582 и настоящем стандарте.
При проектировании должно быть разработано обоснование безопасности машин. Оригинал обоснования должен храниться у проектировщика, а копия - у производителя и потребителя [1].
Кроме того, машины должны быть спроектированы в соответствии с основными принципами ГОСТ Р ИСО 12100-2 и положениями единой системы конструкторской документации (ЕСКД) и системы стандартов безопасности труда (ССБТ) с учетом реальных, но не существенных опасностей, которые могут иметь место в данном оборудовании. Требования к снижению или исключению несущественных опасностей, не указанных в настоящем стандарте (например, острые углы, кромки), следует предусматривать в технической документации.
Примечание. Для опасностей, которые должны быть снижены путем соблюдения сопутствующих стандартов, изготовитель должен произвести оценку рисков по методике, действующей в Российской Федерации (см. раздел 5), чтобы установить требования того стандарта, который должен быть применен. Оценка специфического риска является частью оценки основного риска при использовании машин.
Безопасность можно обеспечить предотвращением доступа к тем деталям, которые могут причинить вред оператору при работе машины.
При проектировании машин следует руководствоваться Приложением Б и выполнением требований, указанных ниже.
По уровню безопасности блокировочные устройства должны быть совместимы с системами управления, в которые они встроены.
Элементы систем управления, связанные с безопасностью, должны соответствовать ГОСТ Р ИСО 13849-1.
Доступ к открытым движущимся деталям машины (например, к приводу) следует исключить с помощью стационарных и съемных защитных ограждений.
В руководстве по эксплуатации следует указать на необходимость ежедневной проверки исправности блокировочных устройств [см. рисунки 4а) - 4в))].
6.2.1.1. Зоны 1 и 2
При эксплуатации машин типа 1 и типа 2 должны соблюдаться следующие безопасные размеры.
Машины типа 1
Данные требования могут быть обеспечены путем использования встроенных ограждений (см. рисунок 5) или блокировкой съемных крышек.

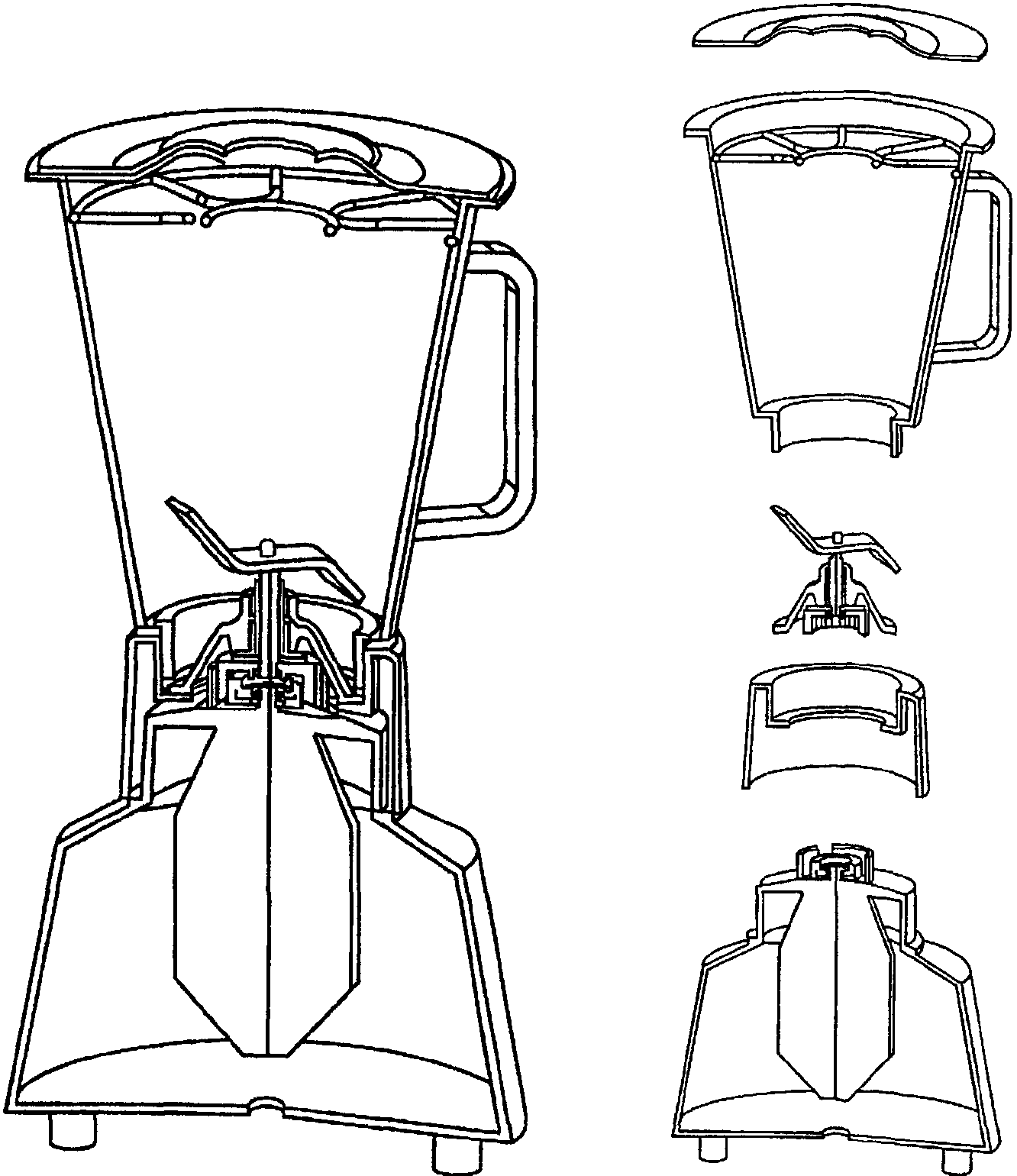

![]() Рисунок 5. Чаша с встроенным ограждением
В тех случаях, когда используется блокировка съемных крышек, она должна быть выполнена в соответствии с 6.2.1.
Машины типа 2
Данные требования могут быть обеспечены использованием встроенных ограждений или блокировкой съемных крышек.
В тех случаях, когда используется блокировка съемных крышек, она должна быть выполнена в соответствии с 6.2.1.
Для работающей машины, снабженной крышкой на петлях, расстояние до открытой крышки, измеряемое от противоположной по отношению к петлям стороны, должно быть не более 45 мм.
Время остановки пустой машины должно составлять менее 4 с.
Машины типа 3
По причине большой массы крышек они обычно крепятся на корпусе машины с помощью петель. Некоторые крышки могут быть съемными для облегчения эксплуатации машины.

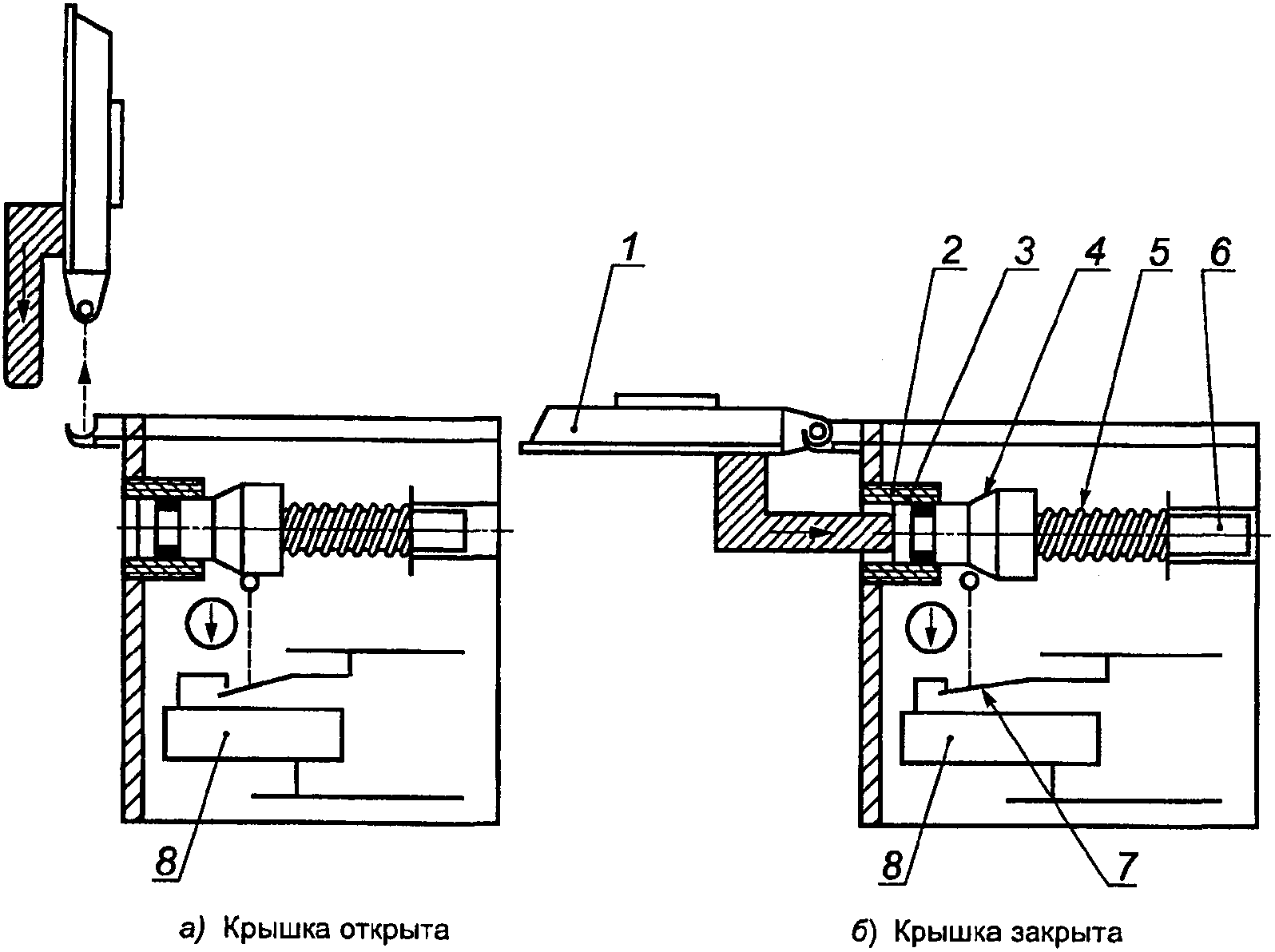

Крышки должны быть снабжены блокировочным устройством в соответствии с 6.2.1.
Для полностью съемных крышек блокировка должна иметь два блокировочных выключателя - один, работающий в положении "Нормально открытый", а другой - в положении "Нормально закрытый". Данный принцип механического воздействия не всегда возможно совместить с другими требованиями к этому виду машин, например, с гигиеническими требованиями, уровнем защиты (IP), предотвращением аварий и обеспечением безопасных расстояний. При отсутствии принципа механического воздействия крышки на положение выключателя эквивалентный уровень безопасности может быть обеспечен, например, применением способа, приведенного в Приложении B.
В тех случаях, когда используется один механически действующий выключатель, он должен соответствовать 6.2.1.
Безопасные расстояния от верхней кромки загрузочного отверстия до верхнего края насадки должны соответствовать таблице 1. Время остановки пустой работающей машины должно быть менее 4 с.
Таблица 1
Безопасные расстояния от верхней кромки загрузочного
отверстия до верхнего края насадки
Если чаша съемная, блокировочное устройство должно исключать запуск машины при неправильной установке чаши.
6.2.1.2. Зона 3
Доступ к опасной зоне должен быть перекрыт стационарным защитным устройством. Данное требование применимо к трем типам машин.
6.2.1.3. Зона 4
Наклон чаши должен производиться только переключателем "остановка - движение" или под воздействием физического усилия оператора.
То же самое - при возвращении чаши в исходное рабочее положение.
Когда наклон производится с помощью двигателя, движение машины должно управляться переключателем "остановка - движение", расположенным вне опасной зоны. Чаша должна оставаться устойчивой при остановке ее во всех промежуточных положениях.
6.2.1.4. Зона 5
Форма и крепление ножей насадки должны максимально препятствовать неожиданному их выбросу из машины. Не допускается производить крепление ножей в держателе только механическим способом. Надежность соединения ножей с их держателем следует обеспечивать механическими средствами с учетом направления действия центробежной силы.
Машина должна быть устойчивой, если она используется по назначению, установленному изготовителем.
Конструкция машины должна обеспечивать ее устойчивость при проведении испытаний по методике, приведенной в разделе 7.
Если машина не выдерживает требования к устойчивости по результатам испытаний (см. раздел 7), она должна быть закреплена на фундаменте, а в руководстве по эксплуатации следует указать значения усилий, прилагаемых в точках крепления машины.
Машина, снабженная тремя колесами (роликами), должна иметь, по крайней мере, одно колесо (ролик), снабженное фиксатором.
Машина, снабженная четырьмя колесами, должна иметь, по крайней мере, три колеса, снабженные фиксаторами.
Конструкция машины должна гарантировать перед ее запуском только правильную установку съемных деталей и средств, которые обеспечивают защиту персонала в соответствии с требованиями настоящего стандарта.
Кроме того, в руководстве по эксплуатации должны быть указаны средства монтажа и соответствующей регулировки для нормальных условий эксплуатации.
Опасные последствия неправильного монтажа и ненадежного крепления режущего инструмента следует исключать конструктивным путем (например, использованием принципа последовательной сборки механически связанных деталей).
6.2.4. Обработка, очистка и хранение насадок
Изготовитель должен предоставить соответствующие инструкции по безопасной обработке, очистке и хранению вращающихся дисковых насадок.
6.3.1. Общие требования
Машины должны соответствовать требованиям безопасности, установленным ГОСТ Р МЭК 60204-1 (разделы 5 - 16), ГОСТ 12.2.007.0, ГОСТ 12.1.019, [4] и перечисленным ниже требованиям.
6.3.2. Защита от поражения электрическим током
При выборе различных методов защиты по ГОСТ Р МЭК 60204-1 (раздел 6) производитель должен гарантировать адекватность установленной защиты электрооборудования условиям эксплуатации при повышенной влажности.
6.3.3. Защита от попадания воды
6.3.3.1. Машины должны изготавливаться со степенью защиты не менее IP 54 по ГОСТ 14254 за счет применения колпачков или устройств защитного отключения (УЗО), управляемых дифференциальным током.
6.3.3.2. Система управления должна иметь минимальный уровень защиты IP 55 по ГОСТ 14254.
Для однофазных машин достаточно установки устройства для обнаружения и прерывания избыточного тока в фазовом проводнике.
6.3.5. Заземление по ГОСТ Р МЭК 60204-1 (раздел 8)
Для оборудования, питающегося от одной фазы и имеющего заземленный нулевой провод, нет необходимости дублировать систему прерывания избыточного тока в фазовом проводнике.
6.3.6. Устройство аварийной остановки по ГОСТ Р 60204-1 (подразделы 10.7 и 10.8)
Специального устройства аварийной остановки не требуется. Кнопка "Стоп" должна быть легкодоступна оператору с его рабочего места.
6.3.7. Ограждение двигателя по ГОСТ Р МЭК 60204-1 (подраздел 14.2)
Электродвигатели следует защищать от воздействия влаги кожухами. Степень защиты - IP 23. В зависимости от условий эксплуатации и окружающей среды допускается предъявлять к защите электродвигателя более жесткие требования.
6.4.1. Общие требования
Машины должны быть спроектированы и изготовлены в соответствии с требованиями настоящего стандарта, ГОСТ 12.1.003, ГОСТ 12.1.012, [2] и [3].

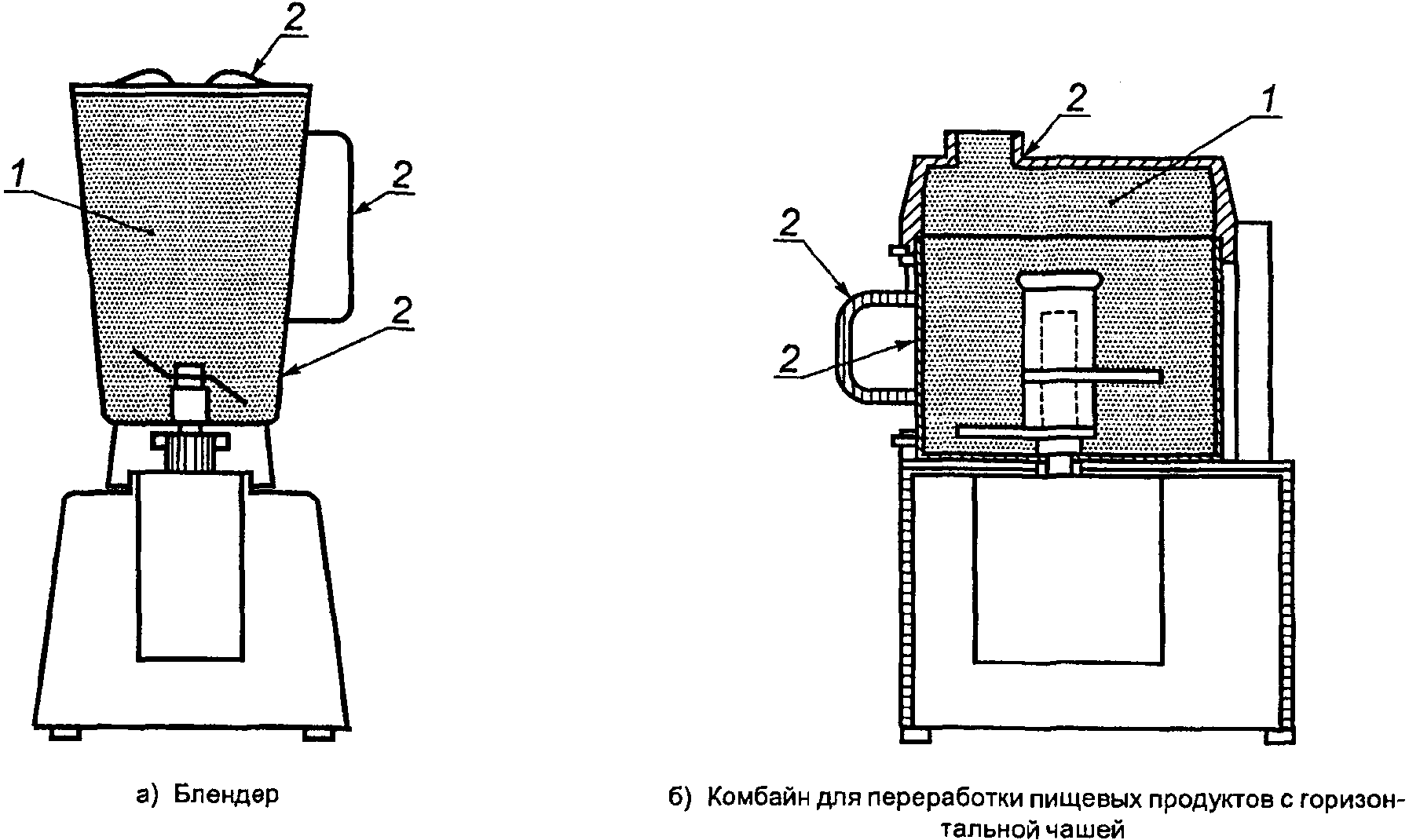

6.4.2. Гигиенические зоны (примеры) показаны на рисунках 7а) и 7б).
![]() 1 - пищевая зона; 2 - зона разбрызгивания
Рисунок 7. Гигиенические зоны
6.4.2.1. Пищевая зона
К пищевой зоне относятся следующие компоненты машины:
- внутренняя часть чаши;
- комплект насадок;
- внутренняя часть крышки, закрывающей чашу;
- приспособления для очистки.
Для некоторых компонентов пищевой зоны (например, насадки, вал привода и др.) следует разработать специальные инструкции по очистке в связи с особенностями их санитарной обработки.
6.4.2.2. Зона разбрызгивания
К зоне разбрызгивания относятся следующие детали:
- внешняя часть чаши;
- внешняя часть крышки;
- рукоятки;
- органы управления.
6.4.2.3. Непищевая зона
Непищевая зона содержит все остальные поверхности, не включенные в зону разбрызгивания и пищевую зону.

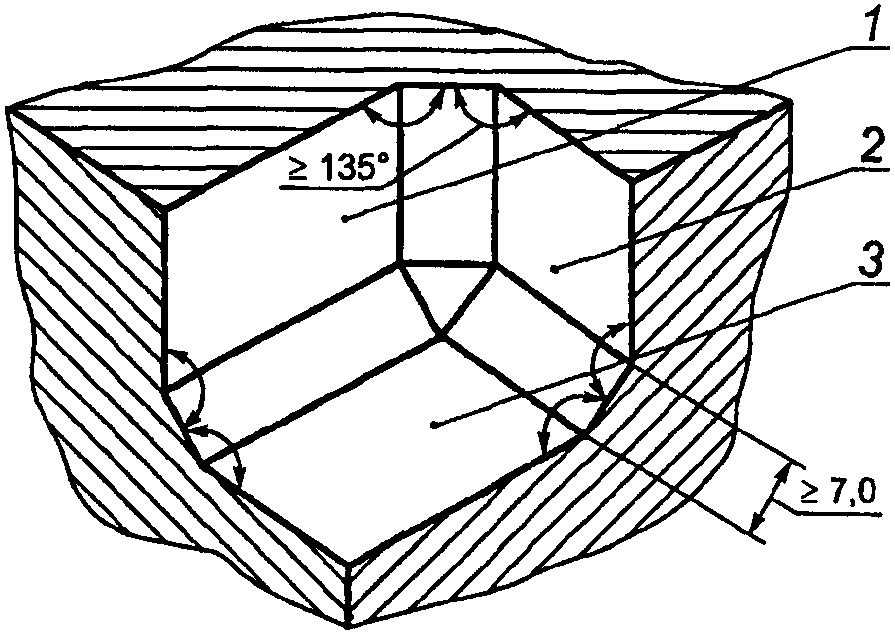

Максимальные значения шероховатости поверхности должны соответствовать требованиям ГОСТ 2789 и Приложения А.
6.4.3. Возможные методы очистки
Пищевые зоны и зоны разбрызгивания должны легко поддаваться очистке, а там, где необходимо - дезинфекции. В зоне контакта с пищевым продуктом и в зоне разбрызгивания не должно быть таких деталей крепежа, как винты, болты и заклепки, кроме тех случаев, когда это технически необходимо. В последнем случае они должны быть выбраны из деталей крепежа, представленных на рисунке А.17 Приложения А.
При конструировании машин следует руководствоваться принципами ГОСТ Р ЕН 614-1 и требованиями ГОСТ 21786, ГОСТ 21829, ГОСТ 22613, ГОСТ 22614, ГОСТ 22615.
При проектировании рабочих мест следует применять технические решения, исключающие неудобные положения тела при эксплуатации и очистке машин для измельчения, смешивания и взбивания. Органы управления следует располагать на расстоянии, доступном для оператора.
Рекомендации по защите от эргономических рисков, которым потребитель должен следовать для выполнения эргономических требований (например, высота, на которой расположено загрузочное отверстие), следует включить в руководство по эксплуатации.
Усилие для наклона чаши вручную должно составлять не более 200 Н.
и санитарно-гигиенических требований
Таблица 4
Проверка выполнения требований безопасности и гигиены
Содержание информации для пользователя должно соответствовать ГОСТ 2.601.
Изготовитель должен передать потребителю следующую эксплуатационную документацию:
- паспорт;
- руководство по эксплуатации.
Руководство по эксплуатации должно содержать:
8.2.1. Требования к транспортировке, установке и хранению машины и насадок.
8.2.2. Информацию об условиях установки, монтажа и ввода в эксплуатацию машины, в особенности о:
- мерах безопасности при работе с насадками, обеспечивающие снижение рисков пореза и других повреждений;
- проверке функционирования устройств отключения питания (изолирующих разъединителей) и их соответствия требованиям ГОСТ Р МЭК 60204-1 (подраздел 5.3);
- проверке длины соединительного кабеля и наличии заземления с любыми металлическими деталями машины;
- любых специальных требованиях по установке.
8.2.3. Правила эксплуатации машин, в особенности:
- условия сборки и монтажа;
- меры предосторожности, которые должны соблюдаться обслуживающим персоналом.
8.2.4. Информацию, касающуюся непосредственно оборудования, в особенности:
- номинальный (рабочий) объем чаши в зависимости от вида обрабатываемого продукта;
- детальное описание машины, процесса ее наладки, блокировочных устройств, кожухов и других средств безопасности;
- разрешенная и запрещенная области применения машины;
- масса машины и отдельных ее узлов, если машина поставляется в разобранном виде;
- сведения об электрооборудовании по ГОСТ Р МЭК 60204-1 (раздел 4) и электрическая схема;
- характеристики устройства защиты от перегрузки машины, относящиеся к 6.3.5, по ГОСТ Р МЭК 60204-1 (раздел 8);
- шумовые и вибрационные характеристики.
8.2.5. Информацию о нормальных условиях эксплуатации:
- описание органов управления;
- рекомендации по использованию установленных ограждений и любых других защитных устройств или защитных систем, с использованием которых должна эксплуатироваться машина, и соответствующие требования к процессу подготовки машины к работе;
- специфические риски, которые могут возникать при работе, очистке и хранении специального инструмента, и средства защиты, которые необходимо использовать при обращении с ними;
- меры, которые должен предпринять эксплуатационник для обеспечения устойчивости машины, в соответствии с требованием 6.2.2;
- ограничения по очистке машины струей воды или погружением в воду, связанные с имеющимся уровнем защиты IP машины;
- эргономические рекомендации, которым эксплуатационнику необходимо следовать (см. 6.7);
- порядок проведения проверок функционирования защитных и блокировочных устройств.
8.2.6. Инструкцию по санитарной обработке и очистке машин, содержащую:
- способы и режимы очистки и дезинфекции пищевых зон, зон разбрызгивания и непищевых зон;
- наименование и марки моющих и дезинфицирующих средств со ссылкой на инструкцию производителя по безопасному их применению;
- способы удаления и сбора отходов материалов, использованных для очистки;
- порядок снятия кожухов и их компонентов, включая крепеж, и способ их очистки (с учетом требований безопасности);
- рекомендации по очистке инструментов, стационарных защитных ограждений и их компонентов;
- требования по обеспечению персонала индивидуальными средствами защиты, соответствующими [6].
Примечание. Изготовитель вправе включить инструкцию по санитарной обработке и очистке машин в руководство по эксплуатации в качестве составной его части.
8.2.7. Рекомендации по техническому обслуживанию, содержащие:
- компоновочную схему машины;
- электрическую схему;
- инструкции по безопасному отключению машины при ее замене или для проведения профилактических работ;
- описание операций и последовательность выполнения операций разборки и сборки машин при техническом обслуживании, в том числе:
рекомендации по частоте проверок в зависимости от вида технического обслуживания;
схему смазки, частоту проведения смазочных работ и перечень смазок, которые могут использоваться;
- перечень и причины появления возможных неисправностей при эксплуатации и рекомендации по их устранению;
- перечень и описание запасных частей;
- предостережение об опасности остаточного напряжения, особенно на конденсаторах.
(обязательное)
ВОЗМОЖНОСТЬ ОЧИСТКИ МАШИН ДЛЯ ИЗМЕЛЬЧЕНИЯ,
СМЕШИВАНИЯ И ВЗБИВАНИЯ ПИЩЕВЫХ ПРОДУКТОВ
В настоящем Приложении используются следующие термины с соответствующими определениями:
А.1.1. Легкоочищаемые поверхности: сконструированы и изготовлены так, чтобы обеспечить удаление загрязнений простыми способами (например, очисткой вручную с помощью губки).
А.1.2. Сопряженные поверхности: поверхности считаются сопряженными, если разделяющее их расстояние составляет не более 0,5 мм.
А.1.3. Сочлененные поверхности: поверхности, между которыми загрязнения не застревают в мелких трещинах, что затрудняло бы их удаление и могло бы послужить причиной возникновения опасности загрязнения.
А.2.1. Типы материалов
Материалы конструкции должны соответствовать [7].
А.2.1.1. Материалы для пищевой зоны
Для изготовления узлов и деталей, поверхности которых контактируют с пищевыми средами, следует применять коррозионно-стойкие к химическим воздействиям стали и сплавы по ГОСТ 5632 и другие материалы, разрешенные для применения федеральным органом исполнительной власти, осуществляющим функции надзора в сфере защиты прав потребителей и благополучия человека [7].
Некоторые материалы (например, пластики) должны быть подвергнуты общим и специальным испытаниям на способность их миграции в продукт.
Примечание. Материалы, не указанные в перечне материалов, разрешенных для применения федеральным органом исполнительной власти, осуществляющим функции надзора в сфере защиты прав потребителей и благополучия человека, допускаются для использования, если их совместимость с пищевыми продуктами доказана испытаниями, с последующим их внесением в [7].
А.2.1.2. Материалы для зоны разбрызгивания
Возможно применение всех материалов, разрешенных для изготовления узлов и деталей, находящихся в пищевой зоне, однако к ним предъявляются менее жесткие требования, поскольку пищевой продукт из этой зоны не возвращается в основной материальный поток.
А.2.1.3. Материалы для непищевой зоны
Материалы должны быть устойчивыми к коррозии. Наружные поверхности машин для измельчения, смешивания и взбивания допускается изготавливать из материалов с лакокрасочными покрытиями, обеспечивающими современный декоративный внешний вид и коррозионную стойкость при эксплуатации и хранении. Защитные покрытия деталей должны соответствовать ГОСТ 9.032 и ГОСТ 9.104 и указываться на чертежах.
А.2.2. Характеристики поверхностей
Отделка поверхности материалов, предназначенных для изготовления узлов и деталей, находящихся в пищевой зоне и зоне разбрызгивания, должна обеспечивать легкую очистку при соблюдении заданных условий эксплуатации. Значения шероховатости
А.2.2.1. Непищевая зона
Качество обработки внешних поверхностей должно обеспечивать возможность их очистки в обычных условиях.
А.2.2.2. Пищевая зона
Таблица А.1
А.2.2.3. Зона разбрызгивания
Таблица А.2
Места соединения должны иметь ту же шероховатость, что и соединяемые поверхности. Они должны быть соединены таким образом, чтобы исключить образование любых "мертвых" зон, не поддающихся очистке.
Две поверхности должны быть соединены с образованием закругленной кромки радиусом
- механической обработки (нарезки внутри массы материала);
- сгибания листового металла (сгибания и формования);
- конструирования в формах литьем, выдавливанием и выдуванием (см. рисунок А.1);
![]() Рисунок А.1. Пищевая зона. Закругленная кромка,
имеющая радиус больший, чем кривая минимального
радиуса
- сварным соединением с шлифованием и полированием (см. рисунок А.2).
![]() Рисунок А.2. Пищевая зона. Сварное соединение
с шлифованием и полированием
При величине внутреннего угла
![]() Рисунок А.3. Пищевая зона. Сварное соединение
с шлифованием и полированием
Три поверхности соединяются путем:
- использования двух округлых кромок, имеющих радиус не менее 3 мм, и третьего закругления, имеющего радиус не менее 7 мм;
- формирования углов
![]() 1 - поверхность 1; 2 - поверхность 2; 3 - поверхность 3
Рисунок А.4. Соединение поверхностей в пищевой зоне
А.3.1.2. Соединение внутренних поверхностей в зоне разбрызгивания
Если две поверхности перпендикулярны по отношению друг к другу, радиус
![]() Рисунок А.5. Зона разбрызгивания.
Две перпендикулярные поверхности
Если внутренний угол
![]() Рисунок А.6. Зона разбрызгивания.
Внутренний угол
При сварном соединении двух перпендикулярных поверхностей сварка должна гарантировать прочность соединения (см. рисунок А.7). При этом рекомендуется выполнять окончательное шлифование.
![]() Рисунок А.7. Зона разбрызгивания.
Две перпендикулярные поверхности, соединенные сваркой
А.3.1.3. Соединение внутренних поверхностей в непищевой зоне
Специальных требований не существует.
При соединении листов металла необходимо учитывать их расширение и сжатие, связанные с колебаниями температуры.
А.3.2.1. Соединение поверхностей внахлест в пищевой зоне
Соединение поверхностей осуществляется с формированием непрерывного:
- сварного шва (см. рисунок А.8);
![]() Рисунок А.8. Пищевая зона. Сварка непрерывным швом
- герметичного и заполненного соединения (см. рисунок А.9).
![]() Рисунок А.9. Пищевая зона.
Непрерывный шов с плоской поверхностью
А.3.2.1.1. Соединение поверхностей внахлест из двух и/или нескольких заготовок
В случае невозможности изготовления деталей из единой заготовки (например, длинных металлических листов различной толщины) соединение осуществляется путем соединения листов внахлест, когда соединяемые поверхности накладываются друг на друга и привариваются путем:
- формирования непрерывного сварного шва. В этом случае верхняя поверхность должна перекрывать нижнюю поверхность в направлении потока пищевого продукта. Конец перекрывания и край должны находиться друг от друга на расстоянии h не менее 30 мм (см. рисунок А.10).
![]() Рисунок А.10. Пищевая зона. Перекрывание верхними
поверхностями нижних поверхностей
Если это невозможно, соединение следует выполнять в соответствии с требованиями, предъявляемыми к закругленным сопряженным поверхностям, расположенным в пищевой зоне (см. А.3.1.1 и рисунок А.11);
![]() Рисунок А.11. Пищевая зона.
Соединение с соблюдением требований, касающихся
закругленных поверхностей в пищевой зоне
- сплошной герметизации места стыковки соединяемых поверхностей.
Когда общая толщина перекрывающей детали и стыка более 1 мм, верхняя деталь должна быть скошена с целью снижения толщины d до величины не более 1 мм (см. рисунок А.12).
![]() Рисунок А.12. Пищевая зона.
Уменьшенная по толщине верхняя деталь
А.3.2.2. Соединение поверхностей внахлест в зоне разбрызгивания
Поверхности могут быть:
а) склепанными посредством профиля, который нельзя удалить или который устанавливается до соединения поверхностей (см. рисунок А.13);
![]() Рисунок А.13. Зона разбрызгивания.
Крепеж, который нельзя удалить
б) сваренными в стык (при этом изгиб детали, используемой для соединения, должен иметь боковую длину
![]() Рисунок А.14. Зона разбрызгивания. Сварочное соединение
в) соединенными и смонтированными друг с другом (максимальное расстояние l между ними должно быть не более 0,5 мм) с перекрыванием верхней деталью нижней в направлении потока продукта. Высота перекрывания
![]() Рисунок А.15. Зона разбрызгивания.
Соединенные и смонтированные поверхности
А.3.2.3. Соединение поверхностей внахлест в непищевой зоне
Особых требований нет.
А.3.3.1. Крепеж в пищевой зоне
а) Точечные соединения
В конструкции допускается использование винтов с цилиндрической головкой и шестигранным углублением под ключ, устанавливаемых в опорную поверхность. При этом:
- конструкция должна соответствовать рисунку А.16 Приложения А, а изготовитель в руководстве по эксплуатации должен дать рекомендации по ее очистке;
![]() Винт с цилиндрической головкой и шестигранным углублением
под ключ, устанавливаемый в опорную поверхность
- либо изготовитель должен дать рекомендации по выполнению точечных соединений с применением герметичных и постоянных заглушек, соответствующих требованиям пищевой зоны
б) Штифтовое крепление
Штифтовое крепление должно применяться только в том случае, если оно обеспечивает прочность и надежность монтажа. Изготовитель может устанавливать методику контроля, чтобы гарантировать соблюдение соответствующих требований.
А.3.3.2. Крепеж в зоне разбрызгивания

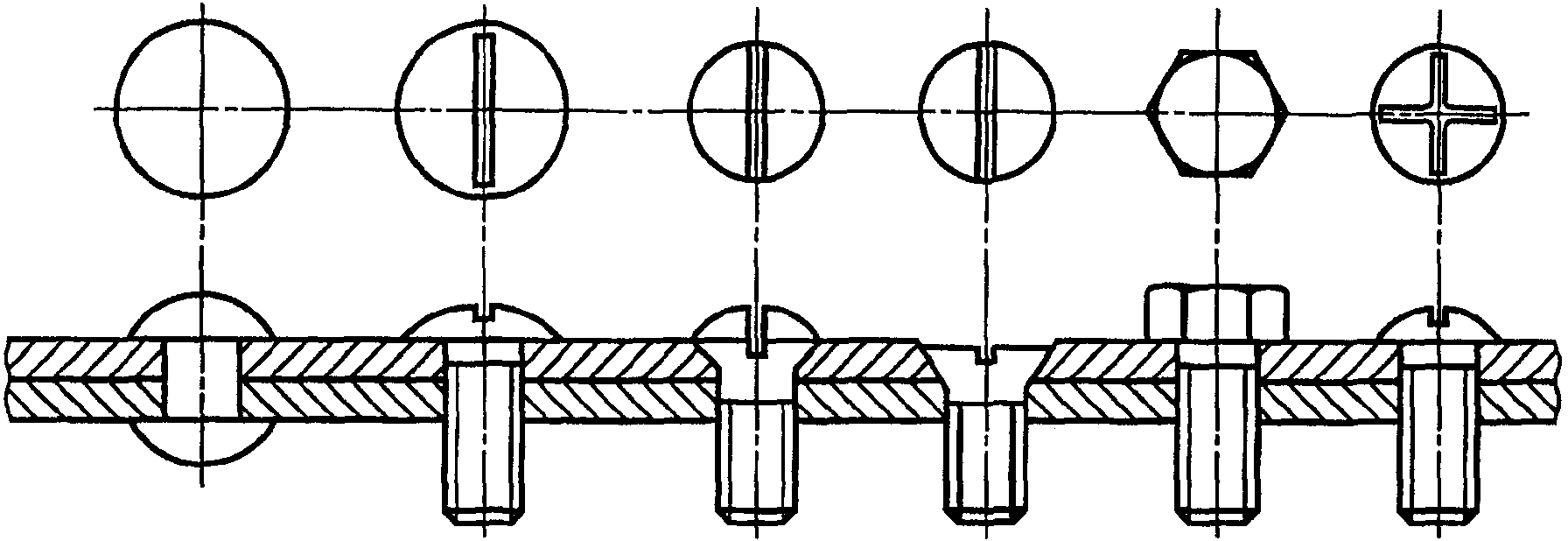

Крепеж, легко поддающийся очистке, выбирают из вариантов, изображенных на рисунке А.17.
![]() Крепеж, легко поддающийся очистке
При использовании винтов с цилиндрической головкой и шестигранным углублением под ключ, заглубленных в точечные отверстия, конструкция должна соответствовать:
а) способу крепления, указанному на рисунке А.16, для пищевой зоны, вследствие чего изготовитель должен четко указывать в руководстве по эксплуатации необходимые условия очистки (например, использование водяной струи высокого давления);
б) либо изготовитель должен заполнить опорную поверхность уплотняющими пробками.
А.3.3.3. Крепеж в непищевой зоне
Специальных требований нет.
А.3.4.1. Настольные машины
а) Требования к настольным машинам, которые можно перемещать одному человеку после демонтажа всех съемных деталей, отсутствуют при условии, что усилие для их перемещения не превышает 250 Н.
б) Требования к наклоняемым машинам отсутствуют, если усилие, требуемое для наклона, составляет величину не более 250 Н.
Машины должны быть укомплектованы специальными приспособлениями (ножками, средствами крепления и т.д.), необходимыми для его перемещения в наклонном положении и гарантирующими устойчивость машины при ее перемещении, а порядок выполнения операций должен быть четко изложен в руководстве по эксплуатации.
А.3.4.2. Непортативные и ненаклоняемые машины
Данные машины комплектуются ножками или устанавливаются на подставке.
Для определения минимальной высоты H ножки расстояние доступа P, представленное в таблице А.3 и позволяющее очистить опорные поверхности, должно иметь следующие значения (см. рисунок А.18).
Таблица А.3
Расстояние доступа P, позволяющее очистить
опорные поверхности
Размеры в миллиметрах
![]() ![]() Если машина не имеет ножек, она должна быть размещена на подставке (рабочем столе) с встроенными постоянными и защищенными креплениями. Руководство по эксплуатации должно содержать указания по способу крепления.
А.3.5.1. Стационарные машины, имеющие или не имеющие подставки
Машины следует размещать на полу с встроенными постоянными и защищенными креплениями [руководство по эксплуатации должно содержать указания по способу крепления (см. рисунок А.19)] или они должны быть укомплектованы ножками высотой H не менее 150 мм.
![]() Рисунок А.19. Размещение машины на полу
Однако если пространство L, которое должно очищаться, имеет глубину не более 150 мм, высота H может быть уменьшена до 100 мм, но таким образом, чтобы обеспечивать возможность доступа в пространство L (см. рисунок А.20).
![]() Рисунок А.20. Размещение машины на полу
с возможностью доступа в пространство L
Если площадь одной ножки больше 1 дм2, ножки следует рассматривать как подставку с встроенной защитой (см. рисунок А.21).
![]() Рисунок А.21. Подставка с встроенной защитой
А.3.5.2. Передвижные машины
Колеса, встроенные в ножки машины, должны быть доступны для очистки. Пример представлен на рисунке А.22, где величина b больше ширины покрытия по окружности колеса.
![]() Рисунок А.22. Пример колеса, доступного для очистки
Если b <= 25 мм, тогда a >= 3,5 мм.
Если b > 25 мм, тогда a >= 6 мм.
А.3.6.1. Вентиляционные отверстия в непищевой зоне
Вентиляционные отверстия следует располагать в непищевой зоне.
Их конструкция должна исключать любое проникание и задержку жидкости в машине.
По возможности, напольные машины должны иметь защиту от проникания грызунов во все технические зоны, поэтому размер вентиляционных отверстий должен быть не более 5 мм.
А.3.6.2. Вентиляционные отверстия в зоне разбрызгивания
В случае технической необходимости вентиляционные отверстия допускается располагать в зоне разбрызгивания, при этом они должны обеспечивать возможность очистки.
Напольные машины должны иметь защиту от проникания грызунов во все технические зоны.
Размер отверстий b должен быть не более 5 мм (см. рисунок А.23).
![]() Рисунок А.23. Вентиляционные отверстия в непищевой зоне
По возможности изготовитель должен исключать применение шарнирных соединений из пищевой зоны.
Если наличие шарниров в пищевой зоне необходимо:
- они должны легко сниматься;
- если они не снимаются, то все поверхности должны быть доступны.
Конструкция соединения должна исключать любое проникание пыли и влаги или накопление остатков пищевого продукта.
Доступ ко всем таким зонам возможен, когда ширина прохода
![]() Рисунок А.24. Шарнирное соединение
А.3.8.1. Панель управления в непищевой зоне
Панель управления следует располагать в непищевой зоне. При этом должен быть обеспечен доступ к ней для очистки.
А.3.8.2. Панель управления в зоне разбрызгивания
Если по техническим причинам невозможно разместить панель управления в непищевой зоне, то при ее размещении в зоне разбрызгивания отдельные органы управления должны иметь поверхности, легкодоступные для очистки.
Расстояние L между двумя элементами управления должно быть не менее:
- 20 мм (см. рисунок А.25);
![]() h > 8; L >= 20
Рисунок А.25. Расстояние L между двумя элементами
не менее 20 мм
- 12,5 мм, если их высота h не более 8 мм (см. рисунок А.26).
![]() h <= 8; L >= 12,5
Рисунок А.26. Расстояние L между двумя элементами
не менее 12,5 мм
Если вышеуказанные требования не могут быть выполнены, элементы управления должны быть защищены колпачком (см. рисунок А.27).
![]() Рисунок А.27. Элементы управления должны быть
защищены колпачком
А.4.1. Испытания материалов
Происхождение материалов должно быть проверено на соответствие декларации изготовителя сертификатам поставщиков, подтверждающих соответствие материалов санитарным нормам, действующим в Российской Федерации, и, по возможности, отчетам об испытаниях на способность материала к диффузии в пищевые продукты.
При наличии сомнений в недостаточной устойчивости материала поверхности к отдельным видам механического воздействия (задирам, ударам, истиранию) из-за недостатков покрытия или собственно материала или к химическому воздействию (кислот, щелочей, солевых растворов и т.д.) материал и его покрытие должны быть подвергнуты изготовителем лабораторному анализу путем проведения дополнительных испытаний отобранных образцов.
Характеристики поверхности деталей и узлов должны быть проверены в соответствии с А.2 Приложения А с использованием прибора для измерения шероховатости (ругозиметра) и/или путем сравнения с визуально-тактильными образцами.
А.4.2. Испытание конструкции
Испытание должно проводиться в соответствии с нормативной документацией на машину путем измерения размеров и допусков и, при необходимости, проведения технологических испытаний.
А.5. Информация для пользователя (см. раздел 8)
(справочное)
СМЕШИВАНИЯ И ВЗБИВАНИЯ ПИЩЕВЫХ ПРОДУКТОВ
Б.1. Целью справочного Приложения Б является иллюстрация устройства, применение которого подтверждено опытом и которое соответствует требованиям, установленным настоящим стандартом.
Примечание. Устройство блокировки съемной крышки приводится в качестве примера.
Б.2. Возможно применение других конструктивных решений, соответствующих следующему принципу: переключатель, механически передвигаемый кулачковым/пружинным механизмом, должен иметь одну-единственную позицию. Крышка может откидываться для очистки (гигиенические требования) под действием пружины (см. рисунок Б.1).
![]() 1 - съемная крышка; 2 - втулка с низким коэффициентом
внешнего трения; 3 - изоляция (прокладка); 4 - кулачок;
5 - пружина, изготовленная из коррозионно-устойчивого
материала; 6 - направляющая рейка; 7 - контактная группа
в положении "Нормально открыто"; 8 - блок обработки сигнала
Рисунок Б.1. Устройство блокировки съемной крышки (пример)
Б.3. Указания по применению:
- размыкание контактов выключателя должно происходить в положении "Нормально открыто";
- пружина должна воздействовать на выключатель даже при повреждении провода (возможность загрязнения, при этом особое внимание нужно обратить на устойчивость материала пружины к коррозии);
- втулка кулачка, изготовленная из материала с низким коэффициентом внешнего трения, должна исключать возможность заклинивания кулачка;
- изолирующая прокладка должна предотвращать любое проникание воды и пыли и исключить возможность истирания и заклинивания механизма в целом;
- все детали механизма должны быть устойчивыми к коррозии.
Б.4. Преимущества данного типа блокировки:
- удовлетворяет минимальным требованиям гигиены и обеспечивает возможность легкой очистки крышки;
- может размещаться в корпусе, защищенном от проникания воды и пыли.
(справочное)
СМЕШИВАНИЯ И ВЗБИВАНИЯ ПИЩЕВЫХ ПРОДУКТОВ.
ВТОРОЙ КЛАСС ТОЧНОСТИ
ДА.1. Измерения уровня звукового излучения
ДА.1.1. Определение уровня звукового давления излучения
Для определения уровня звукового давления излучения следует руководствоваться ЕН ИСО 11201.
Измерения следует производить с помощью микрофона, установленного на расстоянии 1 м от вертикальной оси чаши и на высоте 1,6 м от пола с той стороны, где наблюдается наибольшее значение корректированного по A уровня звукового давления.
ДА.1.2. Определение уровня мощности звука
Для определения уровня мощности звука (см. ДА.8) следует руководствоваться ЕН ИСО 3744:1995.
ДА.2. Условия проведения испытаний
Условия проведения испытаний должны удовлетворять требованиям ЕН ИСО 11201 (раздел 6). Они должны быть соблюдены в соответствии с ЕН ИСО 3744:1995 (приложение А).
Примечание. Для испытаний на открытом пространстве следует предположить, что поправка на условия окружающей среды
При испытании машина должна располагаться на отражающем (акустически жестком) испытательном столе, как определено ЕН ИСО 11201 (приложение Б) или на отражающей поверхности - для машин на ножках.
ДА.3. Проведение испытаний
Испытания должны проводиться на максимальной скорости пищевого комбайна с пустой чашей.
ДА.3.2. Блендеры
Требования те же, что и в ДА.3.1, но с чашей, заполненной водой на 25% номинального объема.
ДА.4. Условия проведения испытания
Измерение шумовых характеристик машин для измельчения, смешивания и взбивания пищевых продуктов должно производиться на максимальной скорости и без нагрузки.
ДА.5. Измерения
Корректированные по A уровни звукового давления должны измеряться в определенных контрольных точках.
Измерительные приборы должны соответствовать ЕН ИСО 11201:1995 (раздел 5 и пункт 10.2.1).
Время измерения для каждого положения микрофона должно быть не менее 15 с.
ДА.6. Неопределенность измерений
Ожидаемое стандартное отклонение воспроизводимости результатов измерения корректированных подуровней звукового давления излучения согласно ЕН ИСО 11201:1995 должно составлять 0,5 - 2,5 дБ, а для корректированного по A уровня мощности звука в соответствии с ЕН ИСО 3744:1995 - 0,5 - 1,5 дБ.
ДА.7. Информация, которая должна регистрироваться
Информация, которая должна регистрироваться, должна соответствовать всем требованиям настоящей системы правил оценки шума и требованиям, указанным в ЕН ИСО 11201:1995 (раздел 13) и ЕН ИСО 3744:1995 (раздел 9).
Любые отклонения от этой системы правил оценки шума и/или от основополагающих используемых стандартов по излучению шума должны регистрироваться вместе с техническими обстоятельствами, обусловившими такие отклонения.
В протокол о проведении испытаний должна включаться информация, необходимая изготовителю для декларирования шумовых характеристик машины или потребителю - для подтверждения заявленных (декларируемых) значений.
Как минимум, должна быть включена следующая информация:
- наименование изготовителя, тип машины, модель, серийный номер и год выпуска;
- ссылка на основополагающие использованные стандарты определения шумовых характеристик;
- условия монтажа и режим работы машины;
- расположение контрольных точек для измерения шумовых характеристик;
- полученные значения шумовых характеристик.
Необходимо подтвердить выполнение требований настоящего стандарта и других основополагающих стандартов в области измерения шума при определении шумовых характеристик или, в противном случае, указать невыполненные требования и отклонения от требований, а также технические причины таких отклонений.
ДА.9. Декларирование и проверка значений уровня шумового излучения
В соответствии с ЕН ИСО 4871:1996 заявленное значение шумовой характеристики должно быть представлено двумя числами.
Указывают уровни L (
Заявленные значения контролируют в соответствии с ЕН ИСО 4871:1996 при тех же условиях монтажа, установки и режиме работы машины, при которых они были определены.
Примечание. Текст настоящего Приложения совпадает с текстом приложения A (нормативное) "Система правил анализа шума машин для измельчения, смешивания и взбивания пищевых продуктов. Второй класс точности" стандарта ЕН 12852:2001 и приводится как справочное, т.к. исключено из настоящего стандарта. В национальном стандарте применены правила анализа шума ГОСТ 12.1.003-83 и методы измерения звукового давления излучения, изложенные в ГОСТ Р 51402-99. Измерение уровня звукового давления излучения по ГОСТ 3172 или ГОСТ 2394 рекомендовано применять при наличии соответствующей испытательной базы.
(справочное)
НАСТОЯЩЕГО ЕВРОПЕЙСКОГО СТАНДАРТА, СОДЕРЖАЩИЕ
НЕОБХОДИМЫЕ ТРЕБОВАНИЯ ИЛИ ДРУГИЕ УСЛОВИЯ ДИРЕКТИВ ЕС
Настоящий европейский стандарт подготовлен по поручению Европейского комитета по стандартизации (CEN) Европейской комиссией и Европейской ассоциацией свободной торговли (EFTA) и поддерживает необходимые требования директив ЕС, касающиеся машин и оборудования (98/37/ЕС).
Соответствие этому стандарту - один из способов подтверждения соответствия необходимым специфическим требованиям Директив, касающихся и связанных с правилами Европейской ассоциации свободной торговли (EFTA).
ПРЕДУПРЕЖДЕНИЕ. Другие требования и другие директивы ЕС могут применяться к продукту(ам), входящему(им) в область применения настоящего стандарта.
Примечание. Текст настоящего Приложения совпадает с текстом приложения ZA (информативное) "Условия настоящего Европейского стандарта, содержащие необходимые требования или другие условия Директив ЕС" стандарта ЕН 12852:2001 и приводится как справочное, поскольку оно действует только для государств - членов Европейского Союза.
(справочное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
ЕВРОПЕЙСКОМ РЕГИОНАЛЬНОМ СТАНДАРТЕ
Таблица ДВ.1
(справочное)
ПРИМЕНЕННОГО В НЕМ ЕВРОПЕЙСКОГО РЕГИОНАЛЬНОГО СТАНДАРТА
Таблица ДГ.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/42/gost_48687.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
