НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
ВИБРАЦИЯ МАШИН ВРАЩАТЕЛЬНОГО ДЕЙСТВИЯ
С АКТИВНЫМИ МАГНИТНЫМИ ПОДШИПНИКАМИ
ЧАСТЬ 1
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Vibration. Vibration of rotating machinery equipped with
active magnetic bearings. Part 1. Terms and definitions
ISO 14839-1:2002
Mechanical vibration - Vibration of rotating machinery
equipped with active magnetic bearings - Part 1: Vocabulary
(IDT)
ГОСТ Р ИСО 14839-1-2011
Дата введения
1 сентября 2012 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в
пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2011 г. N 527-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 14839-1:2002 "Вибрация. Вибрация машин вращательного действия с активными магнитными подшипниками. Часть 1. Словарь" (ISO 14839-1:2002 "Mechanical vibration - Vibration of rotating machinery equipped with active magnetic bearings - Part 1: Vocabulary").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5
(пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Настоящий стандарт устанавливает термины и определения, относящиеся к машинам вращательного действия с активными магнитными подшипниками.
Примечание - Общие термины и определения в области вибрации установлены ИСО 2041, термины и определения в области балансировки вращающихся тел - ИСО 1925.
На
рисунке 1 показаны условные изображения подшипников, используемых в машинах вращательного действия с активными магнитными подшипниками.
1 - радиально-упорный шариковый подшипник; 2 - шариковый
подшипник с глубоким желобом; 3 - упорный шариковый
подшипник; 4 - радиальный активный магнитный подшипник;
5 - осевой активный магнитный подшипник; a - с датчиком
перемещения
Рисунок 1 - Условные изображения подшипников
1.1 магнитный подшипник: Подшипник, в котором для создания левитации и динамической стабилизации ротора использованы силы притяжения или отталкивания со стороны магнитного поля | en | magnetic bearing |
fr | palier  |
1.2 левитация: Подъем ротора без механического воздействия (контакта) только силами притяжения или отталкивания со стороны магнитного поля | en | levitation |
fr | |
1.3 активный магнитный подшипник (АМП): Устройство поддержания ротора без механического контакта за счет сил магнитного притяжения и использования следящей обратной связи, цепь которой, как правило, содержит датчики, электромагниты, усилители мощности, источники питания и контроллеры (см. рисунок 2) | en | active magnetic bearing; AMB |
fr | palier  actif; PMA |
1 - контроллер; 2 - усилитель мощности; 3 - электромагнит;
4 - источник питания; 5 - ротор; 6 - датчик перемещения
Рисунок 2 - Принципиальная схема активного магнитного
подшипника
1.4 пассивный магнитный подшипник: Устройство поддержания ротора без механического контакта за счет сил магнитного поля без использования управления с обратной связью. Примеры - Подшипник с постоянными магнитами (ППМ), сверхпроводниковый магнитный подшипник (СМП) | en | passive magnetic bearing |
fr | palier  passif |
1.5 подшипник с постоянными магнитами (ППМ): Пассивный магнитный подшипник, в котором использованы одна или несколько пар постоянных магнитов | en | permanent magnetic bearing; PMB |
fr | palier  permanent; PMP |
1.6 сверхпроводниковый магнитный подшипник (СМП): Пассивный магнитный подшипник, использующий в своей конструкции пару сверхпроводников (высокотемпературных) и постоянные магниты, в котором стабильность положения ротора обеспечивается силами пиннинга (силами притяжения и отталкивания) | en | super-conducting magnetic bearing; SMB |
fr | palier  supraconducteur; PMS |
1.7 гибридный магнитный подшипник (ГМП): Подшипник, сочетающий в себе конструкции активного и пассивного магнитных подшипников (см. рисунок 3) | en | hybrid magnetic bearing; HMB |
fr | palier  hybride; PMH |

Рисунок 3 - Категории гибридных магнитных подшипников
1.8 АМП на основе постоянных магнитов: Активный магнитный подшипник, в котором номинальный (ненулевой) магнитный поток в зазоре АМП (магнитное смещение) обеспечивается с помощью одного или нескольких постоянных магнитов | en | permanent-magnet-based AMB |
fr | PMA  aimants permanents |
1.9 радиальный магнитный подшипник: Магнитный подшипник, в котором левитация ротора обеспечивается за счет противодействия магнитной силы силе тяжести и/или возмущающим силам (например, гидравлической или обусловленной дисбалансом ротора) в радиальном направлении (см. рисунок 4) | en | radial magnetic bearing |
fr | palier  radial |

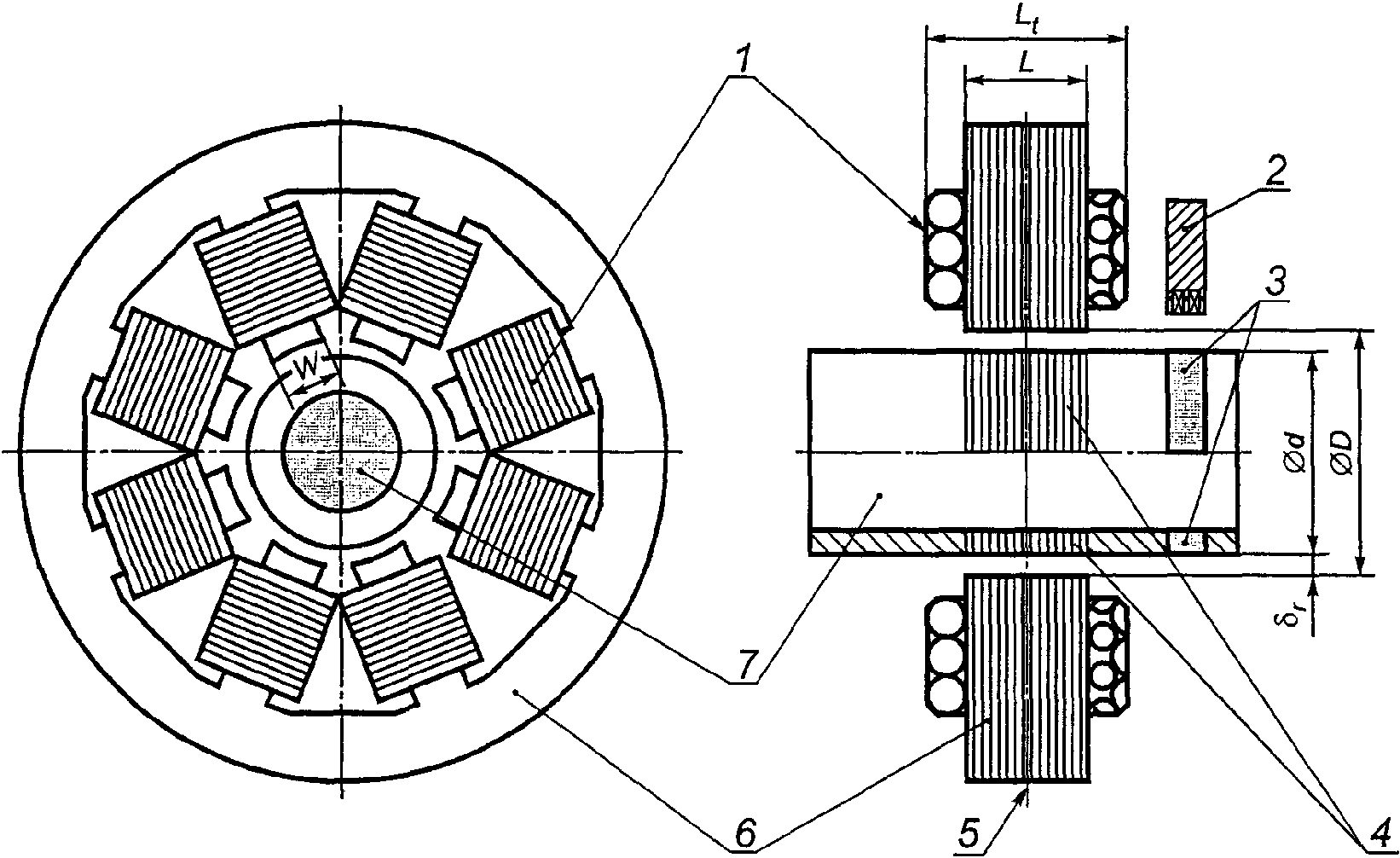

1 - катушка управления; 2 - датчик перемещения в радиальном
направлении; 3 - измерительная поверхность для датчика;
4 - сердечник ротора; 5 - ось полюса статора; 6 - сердечник
статора; 7 - вал; D - внутренний диаметр сердечника статора;
d - внешний диаметр сердечника ротора;

- номинальный
воздушный зазор,

;
Lt - общая длина подшипника
(включая обмотку электромагнита); L - эффективная длина
подшипника; W - ширина полюса; Ar - площадь полюса, Ar = WL
Рисунок 4 - Радиальный АМП в сборе
1.10 осевой АМП: Активный магнитный подшипник, компенсирующий действие возмущающих сил (например, гидравлической или силы тяжести в случае вертикального ротора) в осевом направлении (см. рисунок 5) | en | axial AMB; thrust AMB |
fr | PMA axial; PMA de  |

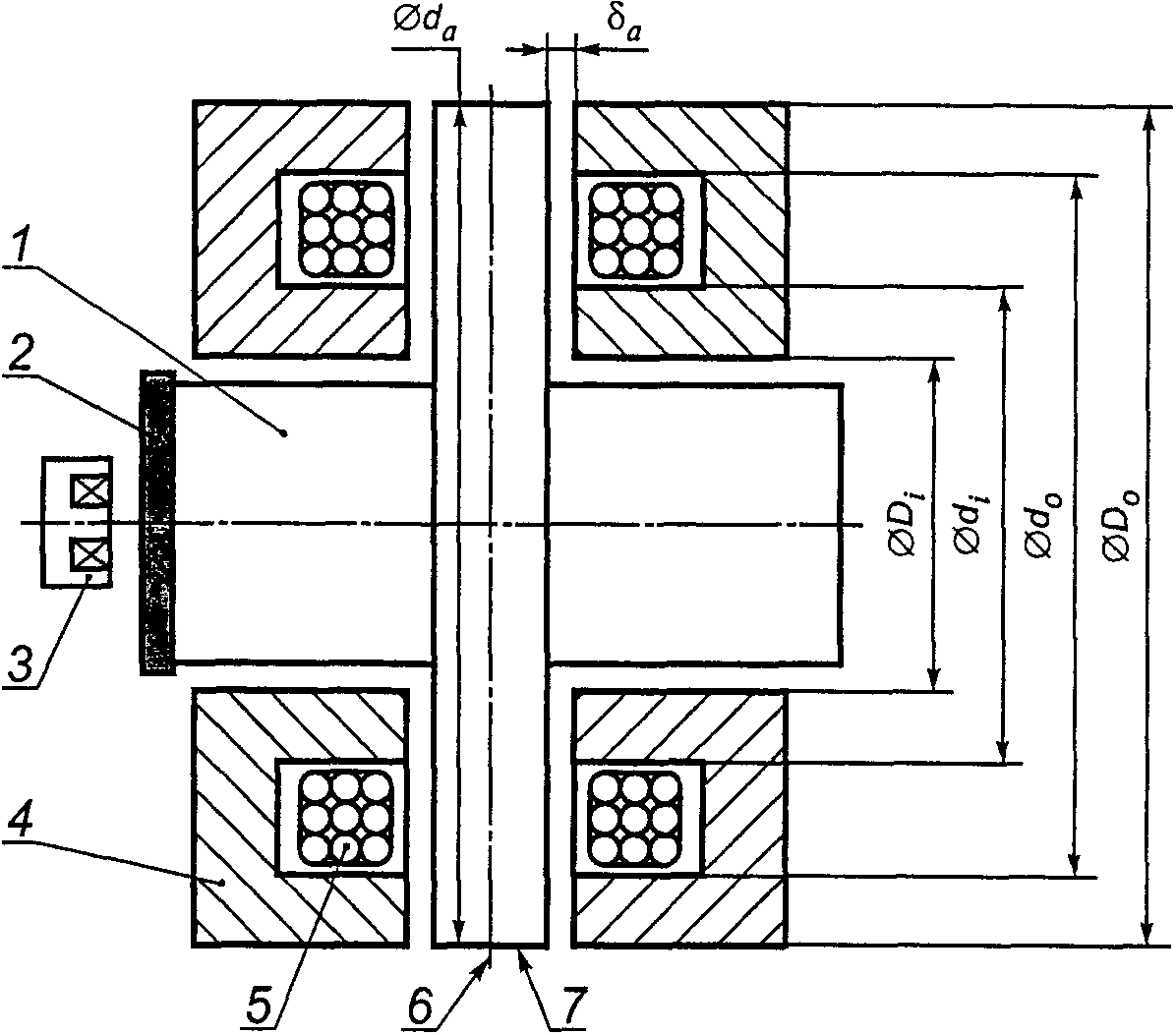

1 - ротор; 2 - измерительная поверхность для датчика;
3 - датчик перемещения в осевом направлении; 4 - сердечник
статора; 5 - катушка статора; 6 - центральная ось осевого
АМП; 7 - упорный диск ротора; da - внешний диаметр диска
ротора; Do - внешний диаметр внешнего полюса статора;
do - внутренний диаметр внешнего полюса статора;
di - внешний диаметр внутреннего полюса статора;
Di - внутренний диаметр внутреннего полюса статора;

- номинальный воздушный зазор;
Aa - площадь пары
полюсов,

Рисунок 5 - Осевой АМП в сборе
1.11 зазор АМП: Зазор между сердечником ротора и сердечником статора в активном магнитном подшипнике, когда положение центра цапфы ротора совпадает с положением центра статора (см.  на рисунке 4 для радиального АМП и  на рисунке 5 для осевого АМП) | en | AMB clearance |
fr | entrefer de PMA |
1.12 центр радиального АМП: Геометрический центр статора радиального подшипника (см. рисунок 6) | en | clearance centre of a radial AMB |
fr | centre du jeu d'un PMA radial |
a) Гетерополярный тип
b) Гомополярный тип

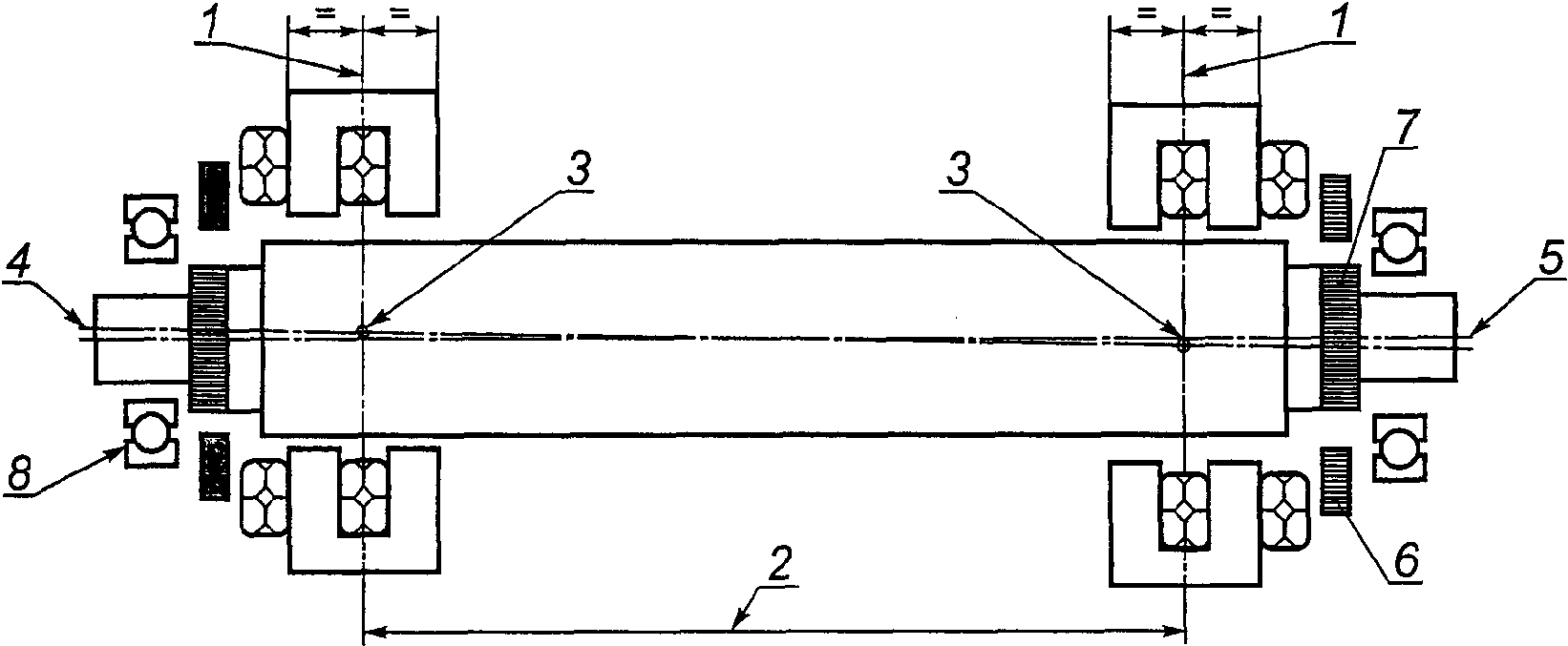

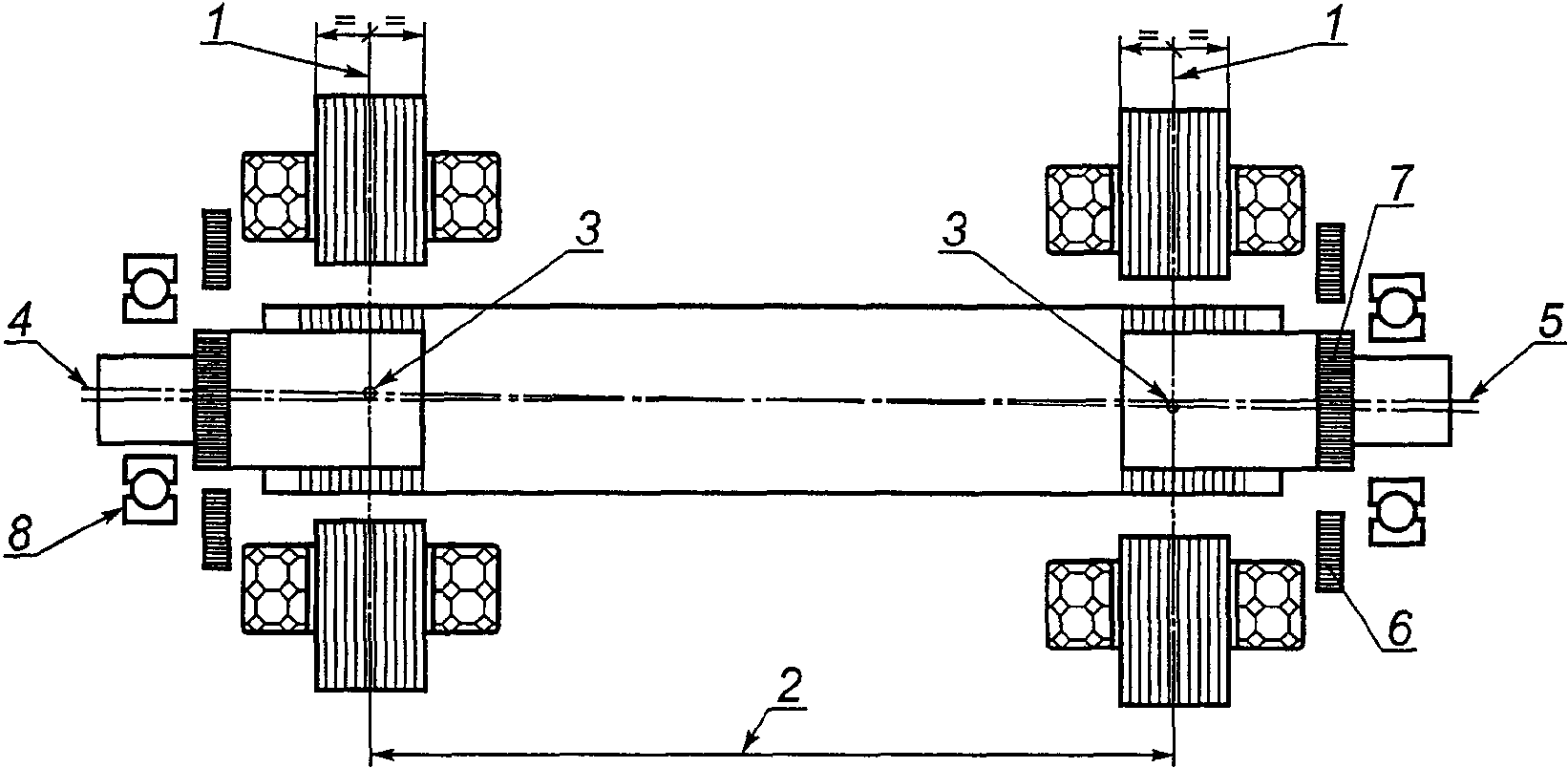

1 - ось полюса статора; 2 - пролет между радиальными АМП;
3 - центр радиального АМП; 4 - центральная ось радиального
АМП; 5 - ось цапфы; 6 - датчик перемещений в радиальном
направлении; 7 - измерительная поверхность для датчика;
8 - страховочный подшипник
Рисунок 6 - Центры и центральные оси радиального подшипника
1.13 магнитный центр радиального АМП: Центр поперечного сечения цапфы ротора при таком его положении, когда результирующая сила притяжения, действующая на ротор в радиальном направлении при номинальных токах в катушках статора (номинальных магнитных потоках в подшипнике) и при отсутствии компенсирующих сил (компенсирующего магнитного поля), пренебрежимо мала | en | magnetic centre of a radial AMB |
fr | centre  d'un PMA radial |
1.14 ось полюса статора радиального АМП: Ось симметрии полюса статора радиального АМП (см. рисунок 6) | en | axial centre of a radial AMB |
fr | centre axial d'un PMA radial |
1.15 центральная ось осевого АМП: Ось симметрии статора осевого подшипника (см. рисунок 5) | en | (clearance) centre of an axial AMB |
fr | centre (jeu) d'un PMA axial |
1.16 магнитная центральная ось осевого АМП: Ось диска ротора при таком его положении в осевом АМП, когда результирующая сила притяжения, действующая на диск в осевом направлении, пренебрежимо мала | en | axial magnetic centre of an axial AMB |
fr | centre  axial d'un PMA axial |
1.17 центральная ось радиального АМП: Линия, соединяющая центры двух радиальных АМП и определяемая конструкцией статора подшипника (см. рисунок 6) | en | clearance centreline of radial AMB |
fr | axe du jeu de PMA radial |
1.18 ось цапфы в радиальном АМП: Ось симметрии цапфы ротора в радиальном АМП, совпадающая с осью вала, если принять ротор абсолютно жестким телом (см. рисунок 6) | en | journal centreline of radial AMB |
fr | axe du tourillon de PMA radial |
1.19 пролет между радиальными АМП: Расстояние между осями полюсов статоров двух радиальных АМП (см. рисунок 6) | en | bearing span between radial AMBs |
fr |  de paliers entre PMA radiaux |
1.20 число полюсов: Сумма южных (S) и северных (N) полюсов электромагнитов радиального АМП (см. рисунок 7) | en | number of poles |
fr | nombre de  |

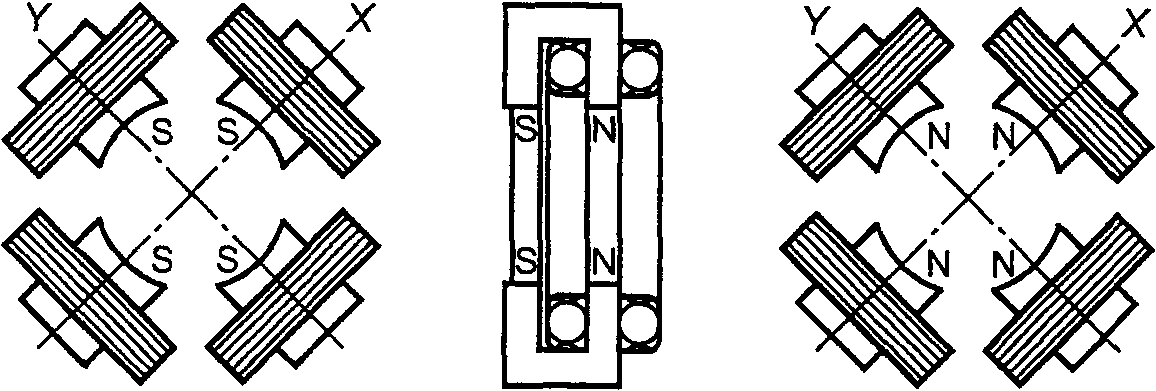

a) Гетерополярный тип (8 полюсов)
b) Гомополярный тип (8 полюсов)
X, Y - оси управления
Рисунок 7 - Число полюсов радиального АМП

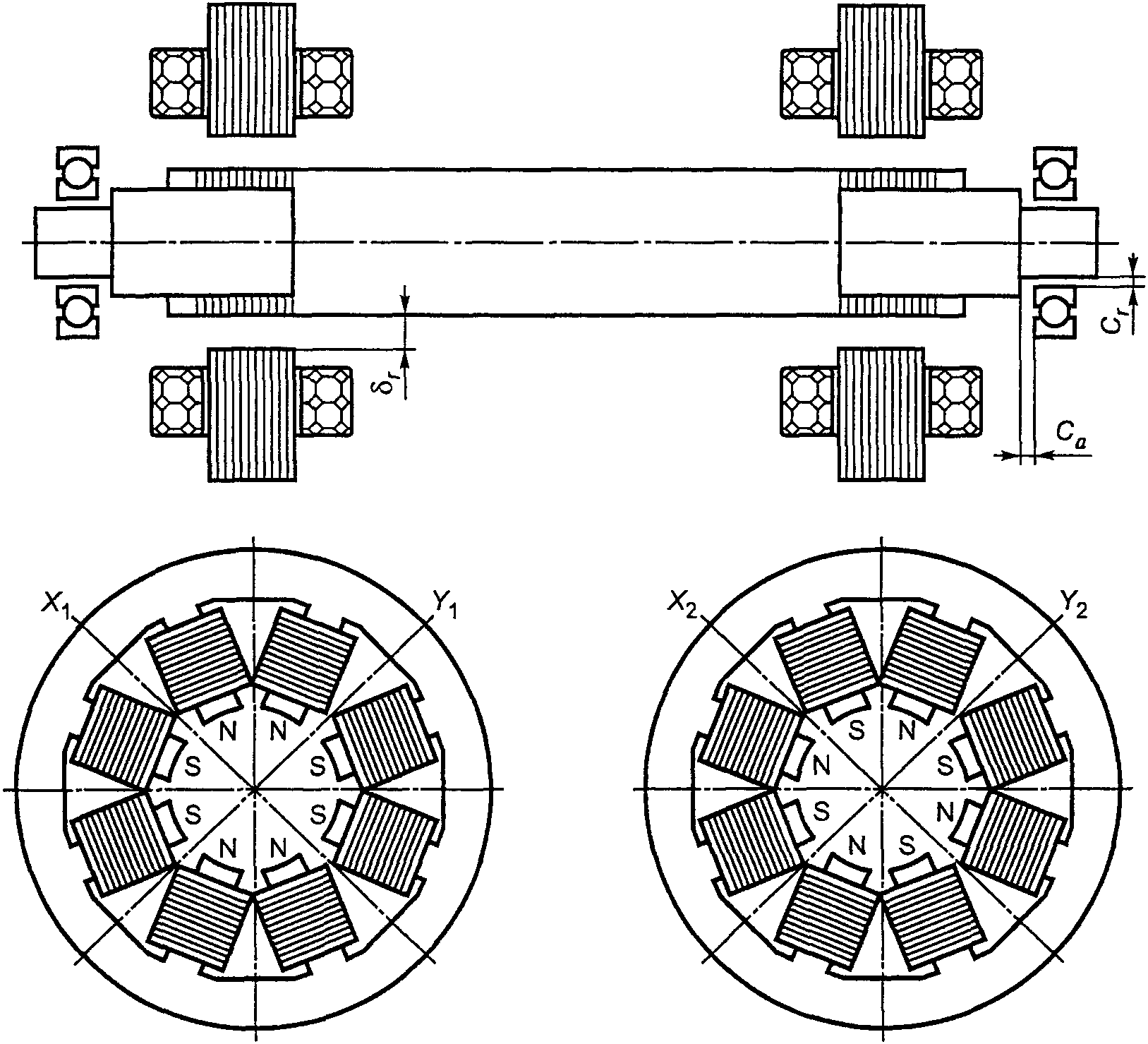

1.21 радиальный АМП гетерополярного типа: Радиальный АМП, поперечное сечение которого проходит через полюса электромагнитов разной полярности (см. рисунок 8). Примечание - Порядок следования полюсов может быть разным, например, (N, S, N, S, ...) или (N, S, S, N, ...). | en | heteropolar-type radial AMB |
fr | PMA radial  |
X, Y - оси управления
Рисунок 8 - Радиальный АМП гетерополярного типа

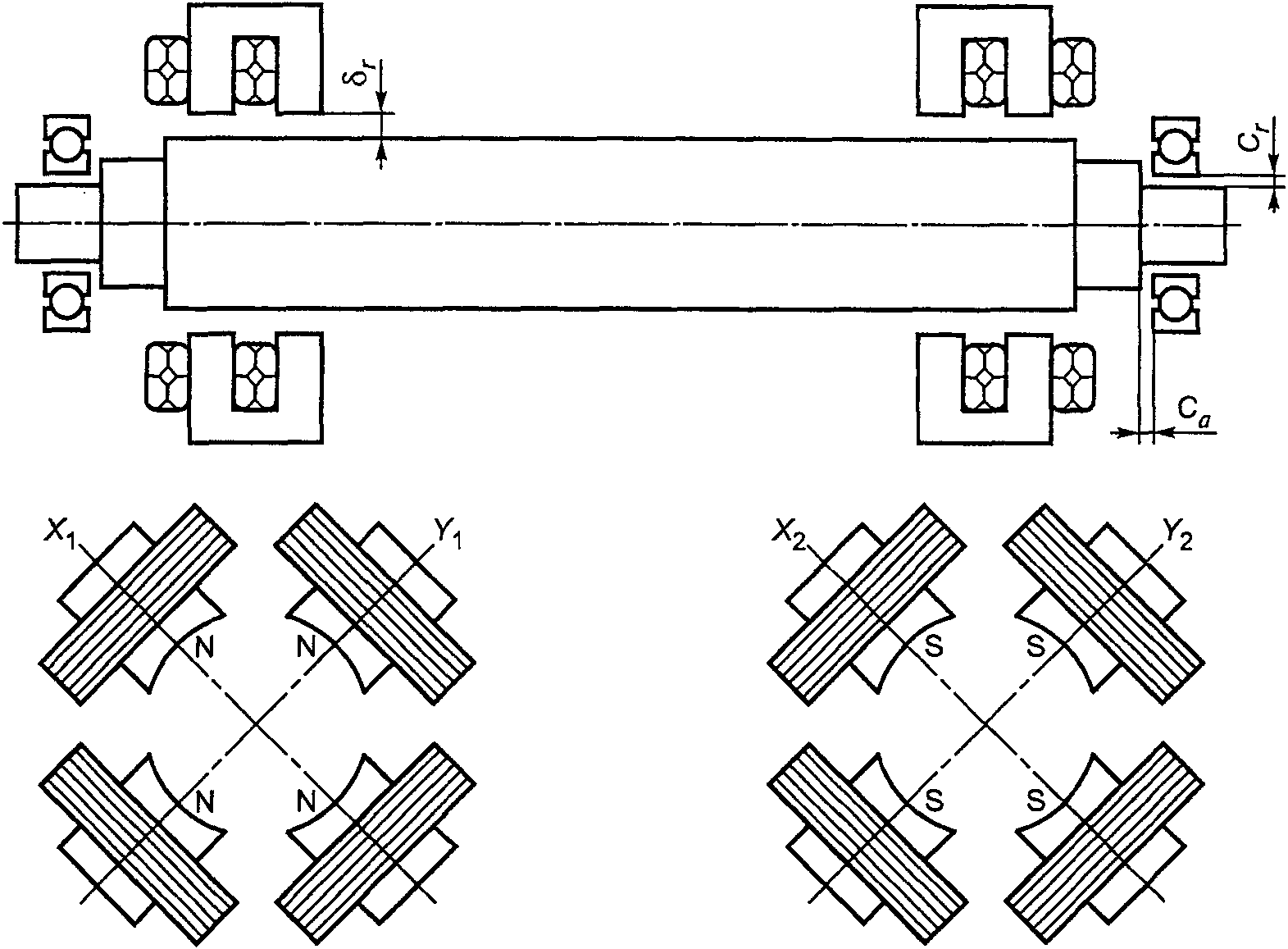

1.22 радиальный АМП гомополярного типа: Радиальный АМП, поперечные сечения которого проходят через полюса электромагнитов одной полярности (либо S, либо N) (см. рисунок 9). Примечание - Порядок следования полюсов в сечении будет (N, N, N, N, ...) либо (S, S, S, S, ...). | en | homopolar-type radial AMB |
fr | PMA radial homopolaire |
X, Y - оси управления
Рисунок 9 - Радиальный АМП гомополярного типа
1.23 эффективная длина радиального магнитного подшипника L: Длина в осевом направлении поверхности полюса электромагнита, создающего силу притяжения ротора, в статоре магнитного подшипника (см. рисунок 10) | en | effective length of radial magnetic bearing |
fr | longueur effective de palier  radial |
a) Гетерополярный тип
b) Гомополярный тип
(L = L1 + L2)
Рисунок 10 - Эффективная длина
L радиального
магнитного подшипника
1.24 площадь проекции радиального АМП: Произведение диаметра цапфы ротора d на эффективную длину подшипника L (см. рисунок 4) | en | projection area of a radial AMB |
fr | surface de projection d'un PMA radial |
1.25 площадь полюса электромагнита: Площадь A поперечного сечения полюса электромагнита, способного создавать воздействующую на ротор силу притяжения (см. Ar на рисунке 4 для радиального АМП и Aa на рисунке 5 для осевого АМП). Примечание - Данная величина отличается от площади проекции радиального АМП, определенной в 1.24. | en | area of one magnetic pole |
fr | surface d'un  |
1.26 несущая способность АМП: Максимальная сила, действующая со стороны АМП на ротор, зафиксированный в его среднем положении (см. рисунок 11). Примечание - Эта величина обычно ограничена магнитным насыщением ферромагнитного материала, из которого изготовлены сердечники ротора и статора, максимальным током и максимальным напряжением на выходе усилителя мощности. | en | load capacity of an AMB |
fr |  de charge d'un PMA |

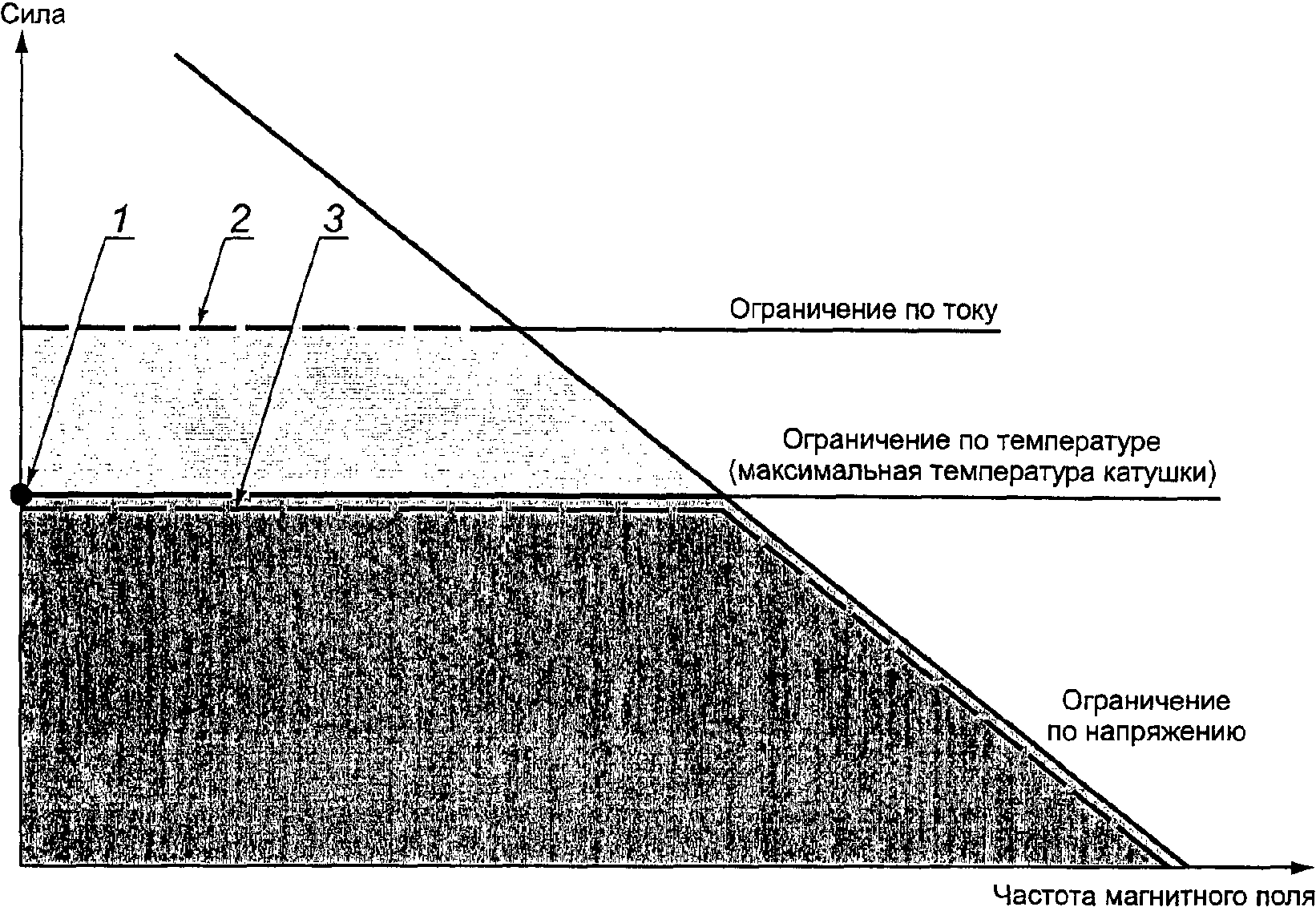

1 - несущая способность в статическом режиме; 2 - пиковая
несущая способность; 3 - несущая способность
в динамическом режиме
Рисунок 11 - Несущая способность АМП
1.26.1 несущая способность АМП в статическом режиме Fmax: Максимальная несущая способность при статической нагрузке для неограниченного времени непрерывной работы АМП | en | static load capacity of an AMB |
fr |  de charge statique d'un PMA |
1.26.2 пиковая несущая способность АМП: Максимальная несущая способность АМП при статической нагрузке в ограниченный период времени | en | peak transient load capacity of an AMB |
fr |  de charge maximale transitoire d'un PMA |
1.26.3 несущая способность АМП в динамическом режиме: Максимальная амплитуда периодической силы, создаваемой АМП, в зависимости от частоты | en | dynamic load capacity of an AMB |
fr |  de charge dynamique d'un PMA |
1.27 удельная несущая способность радиального АМП p: Отношение максимальной несущей способности АМП в статическом режиме Fmax к площади проекции dL подшипника, p = Fmax/(dL). | en | load pressure of a (radial) AMB |
fr | pression de charge d'un PMA (radial) |
1.28 число осей управления АМП: Число степеней свободы движения ротора, управляемого АМП. Примеры: a) АМП с одной осью управления: подшипник с системой активного подавления вибрации и перемещений ротора только в одном направлении движения; b) АМП с двумя осями управления: подшипник с системой активного подавления вибрации и перемещений ротора в двух направлениях движения; c) АМП с тремя осями управления: подшипник с системой активного подавления вибрации и перемещений ротора в трех направлениях движения. | en | number of control axes of an AMB |
fr | nombre d'axes de commande d'un PMA |
1.29 общие потери АМП: Сумма потерь в магнитной системе АМП вследствие эффектов вихревых токов и гистерезиса в роторе и статоре, нагревания в обмотке электромагнитов, воздушного сопротивления вращению ротора, а также потерь в элементах электрической цепи (кабеле, шкафе автоматического управления) | en | total AMB loss |
fr |  totale du PMA |
1.30 АМП с автоматическим определением положения: АМП, имеющий функцию определения положения ротора без использования датчиков перемещения | en | self-sensing AMB |
fr | PMA  |
1.31 время установления: Время, необходимое для достижения пиковой несущей способности АМП | en | rise time |
fr | temps de  |
1.32 время пребывания: Время, в течение которого возможно поддержание пиковой несущей способности АМП | en | dwell time |
fr | temps de passage (de maintien) |
2 Термины, относящиеся к ротору
2.1 сердечник ротора: Часть ротора из ферромагнитного материала, на который воздействуют магнитные силы в радиальном направлении | en | radial rotor core; radial rotor journal |
fr | noyau de rotor radial; tourillon de rotor radial |
2.2 упорный диск ротора (для осевого АМП): Часть ротора из ферромагнитного материала, на который воздействуют магнитные силы в осевом направлении | en | axial bearing disc; axial disc; axial rotor disc; thrust bearing disc; thrust disc; thrust rotor disc |
fr | disque de palier axial; disque axial; disque rotor axial; disque de palier de  ; disque de  ; disque rotor de  |
2.3 диаметр цапфы: Диаметр части ротора, находящейся в радиальном магнитном подшипнике (см. d на рисунке 4) | en | journal diameter |
fr |  du tourillon |
2.4 механические биения: Составляющая измеренного смещения вращающегося вала, обусловленная его некруглостью и несоосностью | en | geometrical runout; mechanical runout |
fr | |
2.5 электрические биения: Составляющая измеренного смещения вращающегося вала, обусловленная магнитной неоднородностью измерительной поверхности для датчика | en | electrical runout; sensor runout |
fr | |
2.6 DN-показатель: Произведение диаметра d, мм, и частоты вращения ротора N, мин-1. Примечание - Диаметр d определяют как a) внешний диаметр ротора радиального АМП, если статор находится снаружи ротора (см. d на рисунке 4); b) внутренний диаметр ротора радиального АМП, если статор находится внутри ротора; c) внешний диаметр ротора осевого АМП (см. da на рисунке 5). | en | DN value |
fr | valeur DN |
3 Термины, относящиеся к статору
3.1 сердечник статора: Части стационарных элементов АМП, изготовленные из ферромагнитного или другого материала, обладающего магнитной проницаемостью | en | stator core |
fr | noyau de stator |
3.2 сердечник статора радиального подшипника: Стационарная часть радиального магнитного подшипника, на которую навиты катушки управления | en | radial stator core |
fr | noyau de stator radial |
3.3 сердечник статора осевого подшипника: Стационарная часть осевого магнитного подшипника, на которую навиты катушки управления | en | axial stator core; thrust stator core |
fr | noyau de stator axial; noyau de stator de  |
3.4 катушка управления: Катушка, используемая для создания магнитного потока в материале сердечника | en | magnetizing coil |
fr | bobine de  |
3.5 катушка радиального подшипника: Катушка управления, навитая вокруг сердечника статора радиального подшипника, или полюс электромагнита | en | radial coil |
fr | bobine radiale |
3.6 катушка осевого подшипника: Катушка управления осевого АМП | en | axial coil; thrust coil |
fr | bobine axiale; bobine de  |
3.7 допустимая рабочая температура: Температура окружающей среды, при которой возможна работа АМП в нормальном установленном режиме | en | allowed operating temperature |
fr |  de fonctionnement admise |
4 Термины, относящиеся к датчику перемещения
4.1 радиальное перемещение вала: Перемещение оси ротора в радиальном направлении относительно его среднего положения, определяющее изменение положения ротора во времени (см. рисунок 12) | en | radial shaft displacement |
fr |  d'arbre radial |
Примечание - Связь между силами притяжения, токами электромагнита и перемещением вала описывается формулами:

;

,
где Ki - токовая жесткость электромагнита;
Ks - отрицательная позиционная жесткость;
F1, F2 - силы притяжения в электромагните;
Fb - результирующая магнитная сила;
K - коэффициент пропорциональности;
I0 - ток смещения;

- номинальный радиальный зазор;
X - радиальное перемещение вала;
I - управляющий ток.
1 - номинальное положение вала
Рисунок 12 - Связь между силами притяжения, токами
4.2 датчик перемещения: Датчик, позволяющий измерять перемещения вала без механического контакта с ним (см. рисунки 4 и 5). Примеры - Вихретоковый датчик, индуктивный датчик, емкостной датчик, оптический датчик, датчик Холла. | en | displacement sensor; position sensor |
fr | capteur de  ; capteur de position |
4.3 датчик радиального перемещения: Датчик, позволяющий измерять перемещения вала в радиальном направлении (см. рисунок 6) | en | radial displacement sensor; radial position sensor |
fr | capteur de  radial; capteur de position radiale |
4.4 датчик осевого перемещения: Датчик, позволяющий измерять перемещения вала в осевом направлении (см. рисунок 5) | en | axial displacement sensor; axial position sensor; thrust displacement sensor; thrust position sensor |
fr | capteur de  axial; capteur de position axiale; capteur de  de  ; capteur de position de  |
4.5 измерительная поверхность (для датчика): Область поверхности вала, по которой датчик отслеживает его перемещение (см. рисунки 4 и 5) | en | sensor target |
fr | piste du capteur |
4.6 измерительная поверхность для датчика радиального перемещения: Область поверхности вала, по которой датчик радиального перемещения отслеживает перемещение вала в радиальном направлении (см. рисунок 4) | en | radial (sensor) target |
fr | piste du capteur radial |
4.7 измерительная поверхность для датчика осевого перемещения: Область поверхности вала, по которой датчик осевого перемещения отслеживает перемещение вала в осевом направлении (см. рисунок 5) | en | axial (sensor) target |
fr | piste du capteur axial |
5 Термины, относящиеся к динамике вала, управлению его движением и электронным средствам управления
5.1 система активного магнитного подвеса: Система, в состав которой входят ротор, датчики перемещения или другие средства определения положения ротора, контроллер(ы), усилители мощности и электромагниты для создания левитации и поддержания ротора за счет сил магнитного притяжения (см. рисунки 2 и 13) | en | AMB system |
fr |  PMA |
1 - ротор; 2 - датчик перемещения; 3 - контроллер АМП;
4 - усилитель мощности; 5 - электромагнит;
6 - исполнительный блок; 7 - отрицательная позиционная
жесткость; 8 - АМП
a) Система без опорного сигнала
1 - опорный сигнал; 2 - датчик перемещения; 3 - контроллер
АМП; 4 - усилитель мощности; 5 - электромагнит; 6 - ротор;
7 - отрицательная позиционная жесткость; 8 - исполнительный
блок; 9 - АМП
b) Система с опорным сигналом
a - сигнал датчика; b - сигнал управления; c - управляющий
ток; Fb - сила в АМП; Fd - возмущающая сила;
X - перемещение; Ki - токовая жесткость электромагнита;
Ks - отрицательная позиционная жесткость
Рисунок 13 - Блок-схема системы активного магнитного подвеса
5.2 контроллер: Устройство для обработки сигнала датчика и передачи его на усилитель мощности для корректировки сил магнитного притяжения и управления эффектом левитации Примечание - Данное устройство может быть реализовано в аналоговом (аналоговый контроллер) или цифровом (цифровой контроллер) виде. | en | AMB controller |
fr |  de PMA |
5.3 усилитель мощности: Устройство, обеспечивающее подачу тока в катушку управления для создания необходимой управляющей магнитной силы. Примеры - линейный усилитель мощности; аналоговый усилитель; усилитель с широтно-импульсной модуляцией; коммутирующий усилитель. | en | power amplifier |
fr | amplificateur de puissance |
5.4 управление по току: Способ управления АМП с использованием усилителей мощности с входом по напряжению и выходом по току | en | (AMB) current control |
fr | commande de courant (PMA) |
5.5 управление по напряжению: Способ управления АМП с использованием усилителей мощности с входом и выходом по напряжению | en | (AMB) voltage control |
fr | commande de tension (PMA) |
5.6 ток смещения I0: Постоянный ток в управляющей катушке, обеспечивающий работу АМП на линейном участке зависимости магнитной силы от силы тока и изменения зазора в АМП (см. формулы в примечании к рисунку 12) | en | AMB bias current |
fr | courant de polarisation du PMA |
5.7 класс работы усилителя мощности: Значение тока смещения, определяющее условия работы усилителя мощности в режиме управления по току: - класс A: I0 составляет 50% максимального тока на выходе усилителя мощности; - класс B: I0 находится в диапазоне от 0% до 50% максимального тока на выходе усилителя мощности; | en | operation class of AMB power amplifier |
fr | classe de fonctionnement de l'amplificateur de puissance du PMA |

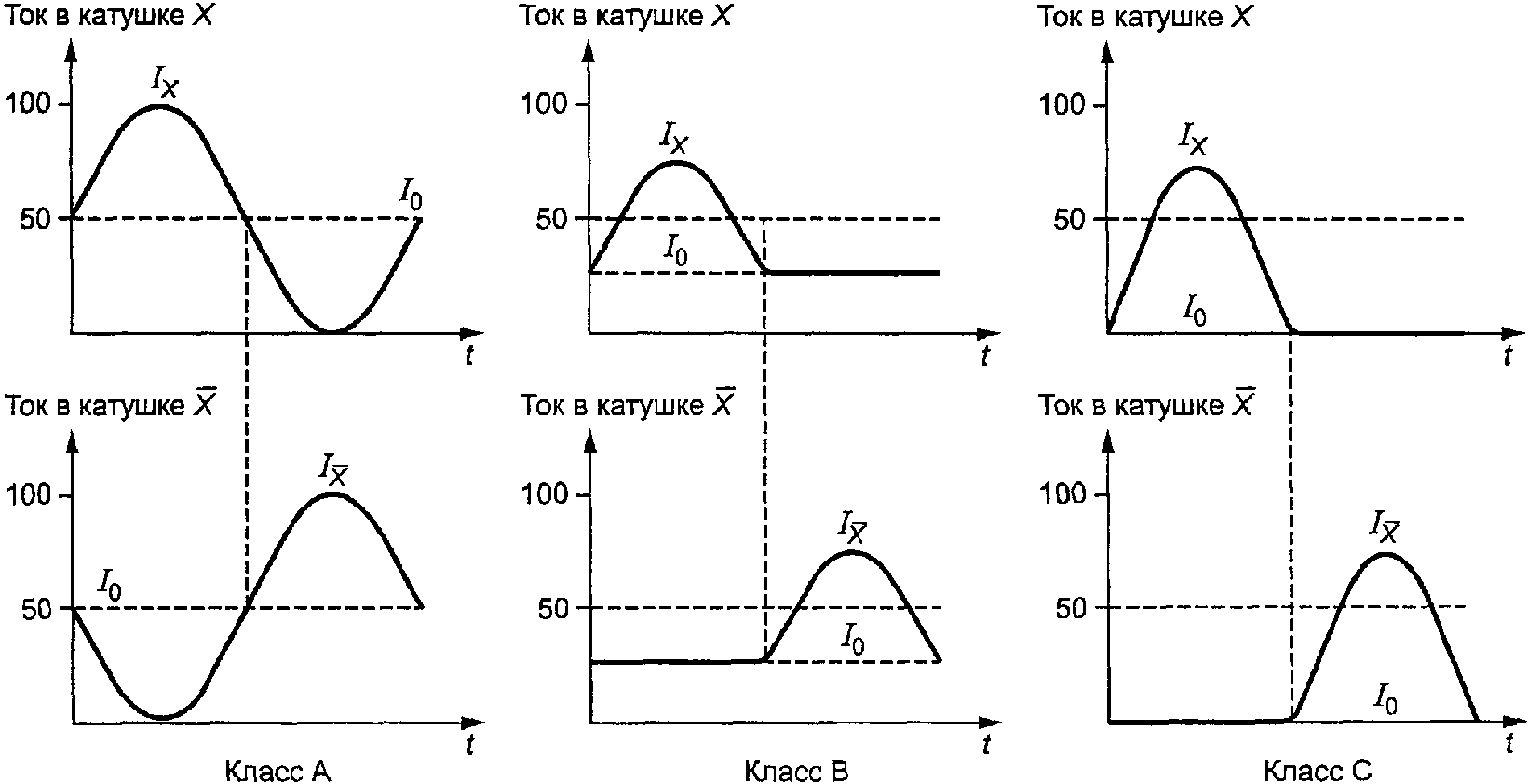

Рисунок 14 - Класс работы усилителя мощности
(токи в катушках противоположных полюсов электромагнита)
5.8 отрицательная позиционная жесткость Ks: Жесткость магнитного подвеса в номинальном положении ротора при отсутствии внешней нагрузки в линейном режиме работы АМП, обусловленном током смещения (см. рисунки 12 и 13). Примечание - Эта величина имеет отрицательное значение. | en | negative position stiffness |
fr | raideur  de position |
5.9 динамическая жесткость системы с обратной связью: Частотная характеристика АМП с замкнутой системой управления, определяемая отношением Fd/ X входной возмущающей силы Fd к выходному перемещению ротора X (см. рисунок 13) | en | closed-loop dynamic system stiffness |
fr | raideur dynamique du  en boucle  |
5.10 динамическая податливость системы с обратной связью: Величина, обратная к динамической жесткости системы с обратной связью, т.е. X/ Fd (см. рисунок 13) | en | closed-loop dynamic system compliance |
fr | souplesse dynamique du  en boucle  |
5.11 динамическая жесткость АМП с разомкнутой системой управления: Частотная характеристика, Fb/ X, АМП без обратной связи, для которого входное воздействие в виде перемещения ротора X, передаваемое через датчик перемещения, контроллер, усилитель мощности и электромагнит, определяет выходную магнитную силу Fb (см. рисунок 13). Примечание - Действительная часть комплексного отношения Fb/X соответствует упругой силе подшипника, а мнимая часть этого отношения - демпфированию в подшипнике. | en | open-loop AMB dynamic stiffness |
fr | raideur dynamique du PMA en boucle ouverte |
5.12 многосвязанное управление АМП: Организация управления АМП, связывающая входы и выходы контроллеров для разных степеней свободы движения ротора. Примеры - Под эту категорию подпадают способы управления, использующие: - компенсатор гироскопических эффектов; - управление по недиагональным элементам матрицы жесткостей; - контроллер с несколькими каналами входа и выхода | en | (AMB) centralized control |
fr | commande  (PMA) |
5.13 раздельное управление АМП: Организация управления АМП, при которой отсутствуют связи входов и выходов контроллеров для разных степеней свободы движения ротора | en | (AMB) decentralized control |
fr | commande  (PMA) |
5.14 регулировка АМП: Коррекция передаточной функции контроллера для обеспечения заданных условий работы ротора в АМП | en | (AMB) tuning process |
fr | processus de mise au point (PMA) |
5.15 управление с компенсацией дисбаланса: Способ управления, при котором происходят автоматическое определение и компенсация неуравновешенных сил, действующих на ротор, с соответствующим снижением вибрации ротора. Примечание - Противодействующая сила передается через АМП на фундамент (см. рисунок 15). В результате силы, создаваемые в АМП, уменьшают вибрацию вала, включая его биения относительно геометрической оси. | en | peak-of-gain control; unbalance force counteracting control |
fr | commande de  de gain; commande de compensation des forces de balourd |

1 - частота вращения ротора
Рисунок 15 - Пример зависимости коэффициента передачи
контроллера от частоты в системе управления
с компенсацией дисбаланса
5.16 управление с подавлением дисбаланса: Способ управления, при котором сохраняется вращение ротора вокруг его основной оси инерции, но уменьшаются силы, обусловленные дисбалансом ротора и передаваемые через АМП на корпус подшипника, и вибрация корпуса подшипника (см. рисунок 16). Примечание - Данное управление играет ту же роль, что и система автоматической балансировки. | en | imbalance force rejection control; unbalance force rejection control |
fr | commande de  du  ; commande de  des forces de balourd |
1 - частота вращения ротора
Рисунок 16 - Пример зависимости коэффициента передачи
контроллера от частоты в системе управления
с подавлением дисбаланса
6 Термины, относящиеся к вспомогательному оборудованию
6.1 страховочный подшипник: Вспомогательный подшипник в системе АМП, предназначенный для ограничения перемещений ротора и предотвращения его контакта с поверхностью статора АМП | en | auxiliary bearing; emergency bearing; retainer bearing; touch-down bearing |
fr | palier auxiliaire; palier de secours; palier de retenue; palier atterrisseur |
6.2 зазор в страховочном подшипнике: Половина разности между внутренним диаметром радиального страховочного подшипника и внешним диаметром цапфы ротора в этом подшипнике или осевой зазор между торцевой поверхностью упорного страховочного подшипника и заплечиком вала (см. Cr на рисунке 8 для радиального зазора и Ca на рисунке 9 для осевого зазора). Примечание - Эти зазоры должны быть меньше, чем зазор между ротором и статором в соответствующем направлении для всех частей системы "ротор - опора". | en | auxiliary bearing; emergency bearing; retainer bearing; touch-down bearing |
fr | palier auxiliaire; palier de secours; palier de retenue; palier atterrisseur |
6.3 испытание на контакт: Испытание, в ходе которого ротор, вращающийся на заданной частоте, намеренно опускают на страховочный подшипник для проверки качества функционирования последнего | en | touch-down test |
fr | essai d'atterrissage |
6.4 резервное питание: Источник, обеспечивающий АМП электрической энергией в случае выхода из строя основной системы питания | en | back-up battery |
fr | batterie de secours |
[1] ИСО 1925 "Вибрация. Балансировка. Словарь"
[2] ИСО 1940 "Вибрация, удар и контроль состояния. Словарь"
УДК 534.322.3.08:006.354 | | |
Ключевые слова: вибрация, активные магнитные подшипники, термины, определения |
