ОписаниеИсточник публикации М.: Стандартинформ, 2011 Примечание к документу Документ введен в действие с 01.01.2011. Название документа "ГОСТ Р ИСО 11161-2010. Национальный стандарт Российской Федерации. Безопасность машинного оборудования. Интегрированные производственные системы. Основные требования" (утв. и введен в действие Приказом Росстандарта от 30.11.2010 N 593-ст) "ГОСТ Р ИСО 11161-2010. Национальный стандарт Российской Федерации. Безопасность машинного оборудования. Интегрированные производственные системы. Основные требования"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.2 зона обнаружения: Зона, в которой обнаруживается установленная испытательная деталь электрочувствительным защитным оборудованием (ESPE). [МЭК/TS 62046:2004, статья 3.1.3] |
3.3 аварийная остановка: Функция, которая предполагает: - предупреждение возникновения или обеспечение сокращения существующих рисков для людей, ущерба машинного оборудования или выполняемой работы; - введение в действие одним человеком. Примечание - ИСО 13850 устанавливает подробные положения. [ИСО 12100-1:2003, статья 3.37] |
3.4 вспомогательное устройство: Дополнительное устройство ручного управления, которое используют вместе с управлением старта и которое при постоянном приведении в действие обеспечивает функционирование машины. Примечание - МЭК 60204-1:2005 (пункт 9.2.5.8) устанавливает требования к вспомогательному устройству. [ИСО 12100-1:2003, статья 3.26.2] |
3.5 защитное устройство: Физический барьер, спроектированный как часть машины для обеспечения защиты. Примечание 1 - Защитное устройство может действовать: - само по себе; в этом случае оно эффективно, только когда "закрыто" для движущего защитного устройства или "надежно закреплено" для стационарного защитного устройства; - вместе с устройством блокировки с/без блокировки защитного устройства; в этом случае защита обеспечивается независимо от положения защитного устройства. Примечание 2 - В зависимости от конструкции защитное устройство называют оболочкой, щитом, чехлом, экраном, дверью, загораживающим ограждением. Примечание 3 - См. ИСО 12100-2:2003, пункт 5.3.2, и ИСО 14120, устанавливающие типы защитных устройств и требования к ним. [ИСО 12100-1:2003, статья 3.25] |
3.6 вред: Физический ущерб или ущерб здоровью. [ИСО 12100-1:2003, статья 3.5] |
3.7 риск: Потенциальный источник вреда. Примечание 1 - Термин "риск" может быть качественно определен для установления его происхождения (например, механический риск, электрический риск) или характера потенциального вреда (например, риск электрического шока, риск отключения, токсический риск, риск пожара). Примечание 2 - Риск, предусмотренный в этом определении: - является постоянно присутствующим в течение предполагаемой эксплуатации машины (например, движение опасно движущихся элементов, электрическая дуга в процессе сварки, неудобная поза; шумовые эмиссии; высокая температура) или - может возникнуть неожиданно (например, взрыв, риск обрушения как последствие незапланированного/неожиданного пуска, выброс как последствие неисправности, падение как последствие ускорения/замедления). [ИСО 12100-1:2003, статья 3.6] |
3.8 зона риска: Любое пространство в рамках и/или вокруг машинного оборудования, в котором человек может подвергаться риску. [ИСО 12100-1:2003, статья 3.10] |
3.9 опасная ситуация: Обстоятельство, при котором человек подвергается не менее одному риску. Примечание - Воздействие риска может незамедлительно или по прошествии времени привести к вреду. [ИСО 12100-1:2003, статья 3.9] |
3.10 интегратор: Орган, который проектирует, обеспечивает, осуществляет сборку интегрированной производственной системы и несет ответственность за стратегию безопасности, включая защитные меры, интересы управления и взаимоувязку системы управления.
Примечание - Интегратор может быть производителем, сборочной организацией, инженерной компанией или пользователем.
3.11 блокирующее устройство: Механический, электрический или другой тип устройства, целью которого является предупреждение действия опасных функций машины в установленных условиях (как правило, до тех пор, пока защитное устройство не закрыто). [ИСО 12100-1:2003, статья 3.26.1] |
3.12 локальное управление: Состояние, в котором управление зоной задачи может выполняться в этой зоне задачи.
3.13 приостановка: Временное автоматическое приостановление функции(й) безопасности частей систем управления, относящихся к безопасности.
3.14 оператор: Лицо которому(ым) поручена установка, эксплуатация, наладка, обслуживание, очистка, ремонт или транспортирование машинного оборудования.
3.15 защитная мера: Мера, предусматривающая достижения сокращения риска, выполненная: - проектировщиком (безопасный проект, охранные и дополнительные защитные меры, информация по эксплуатации) и - пользователем (организация: безопасные рабочие процедуры, надзор, разрешение на работу систем; обеспечение и эксплуатация дополнительных защитных устройств; эксплуатация средств индивидуальной защиты; обучение и подготовка). [ИСО 12100-1:2003, статья 3.18] |
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |
3.16 защитное устройство: Предохранительное, чем защитное устройство. [ИСО 12100-1:2003, статья 3.26] |
3.17 риск: Комбинация вероятности причинения вреда и серьезность этого вреда. [ИСО 12100-1:2003, статья 3.11] |
3.18 предохранительное устройство: Ограждение или защитное устройство. [ИСО 12100-1:2003, статья 3.24] |
3.19 предохранительное пространство: Пространство, определенное защитными мерами таким образом, что риск(и), на который(е) распространяются эти меры, не может быть достигнут.
3.20 обеспечение предохранения: Защитная мера, предусматривающая применение предохранительных устройств для защиты людей от рисков, которые могут быть разумно устранены, или рисков, которые не могут быть в достаточной степени ограничены посредством установленных мер безопасности. Примечание - ИСО 12100-2:2003, обеспечение предохранения рассматривается в разделе 5. [ИСО 12100-1:2003, статья 3.20] |
3.21 функция безопасности: Функция машины, отказ которой может привести к незамедлительному увеличению риска(ов). [ИСО 12100-1:2003, статья 3.28] |
3.22 безопасная рабочая процедура: Установленная процедура, предусматривающая сокращение возможности причинения ущерба в процессе выполнения поставленной задачи.
3.23 область управления: Предопределенная управляемая часть ИПС определенного устройства.
3.24 поставщик: Орган (например, проектировщик, изготовитель-подрядчик, монтажная организация, интегратор), который обеспечивает предоставление оборудования или услуг, связанных с ИПС или частью ИПС.
Примечание - Пользователь может действовать в качестве поставщика.
3.25 зона задачи: Любое предопределенное пространство в рамках и/или вокруг ИПС, в котором оператор может выполнять работу.
Примечание - См. также термины "зона риска" и "предохранительное пространство".
3.26 устранение неисправностей, обнаружение отказа: Действие методологического определения причин отказа выполнения задачи или функции в соответствии с установленными требованиями ИПС или частями ИПС.
3.27 пользователь: Орган, который эксплуатирует и обслуживает ИПС.
Оценка риска и сокращение риска должно отвечать ИСО 12100-1, ИСО 12100-2 и ИСО 14121.
Интегратор консультируется с пользователем и поставщиками (см. приложение B) компонентных машин и связанного с ними оборудования по достижению соответствующего сокращения риска. Интегратор определяет технические задачи и разрабатывает инструкцию по эксплуатации ИПС в соответствии с разделом 9.
ИПС проектируют с учетом обеспечения безопасного ручного вмешательства, включая обслуживание. В некоторых случаях при ручном вмешательстве нецелесообразно останавливать всю ИПС, когда она должна подразделяться на зоны, в которых операторы могут безопасно выполнять поставленные задачи.
Раздел 5 включает в себя:
- технические требования ИПС (см. 5.1),
- идентификацию рисков и опасных ситуаций (см. 5.2),
- оценку риска (см. 5.3) и
- оценивание риска (см. 5.4).
Раздел 6 включает в себя:
- защитные меры (см. 6.1) и
- валидацию защитных мер (см. 6.2).
Оценка риска ИПС и сокращение риска являются итеративным процессом (см. ИСО 12100-1:2003, рисунок 2).

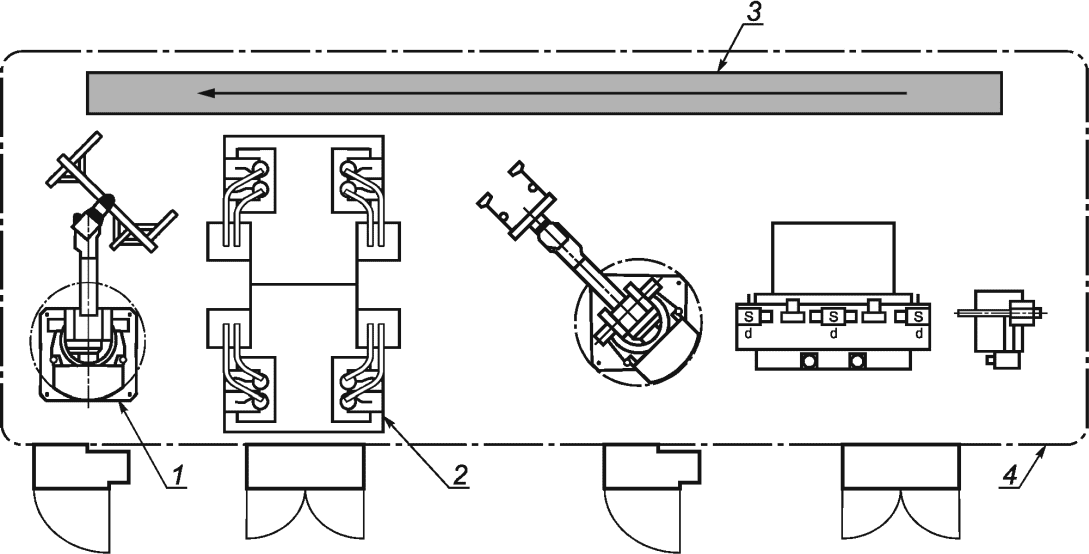

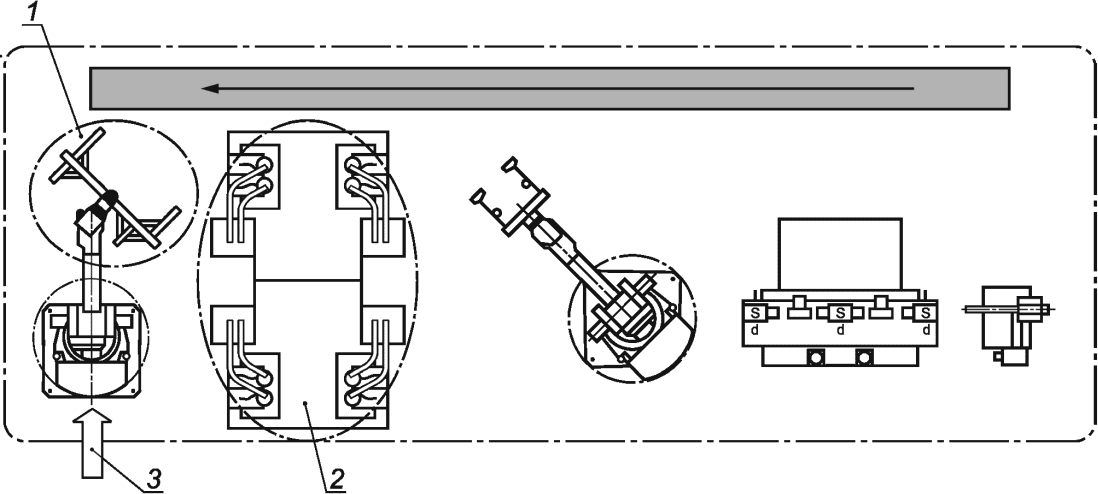

1 - машина A - робот; 2 - машина B - станок;
3 - машина C - система управления материалом (конвейер);
4 - ИПС
Для проведения соответствующей оценки риска определяются следующие основные параметры ИПС:
- функциональность;
- пределы;
- интерфейсы между различными частями ИПС.
Интегратор определяет прогнозируемые задачи (для самых различных ИПС) и связанные с ними требования месторасположения и доступа.
1 - задача 1: включение изменений в оборудование;
2 - задача 2: очистка; 3 - доступ к выполнению задач 1 и 2
Рисунок 3 - Определение задач
(требования, местоположение, доступ) для ИПС
Оценка риска ИПС распространяется на опасные ситуации, возникающие в результате:
- интеграции компонентных машин и связанного с ними оборудования;
- любых изменений защитных мер машины (машин) или
- изменения эксплуатации машины (машин).

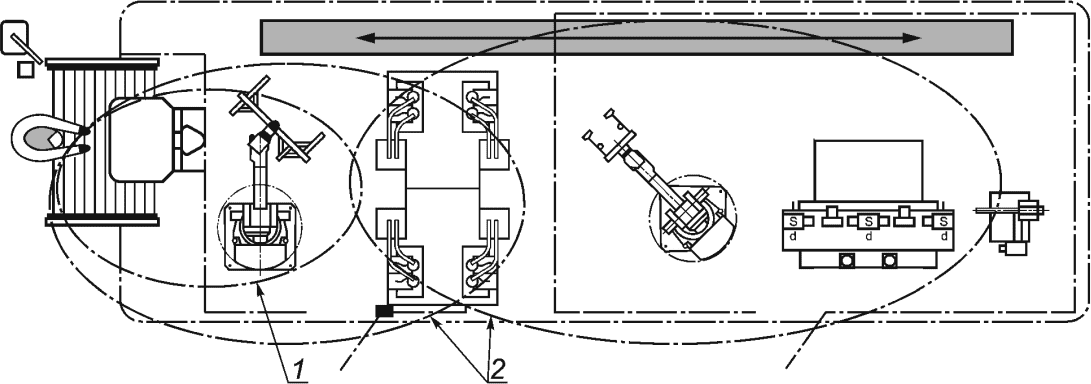

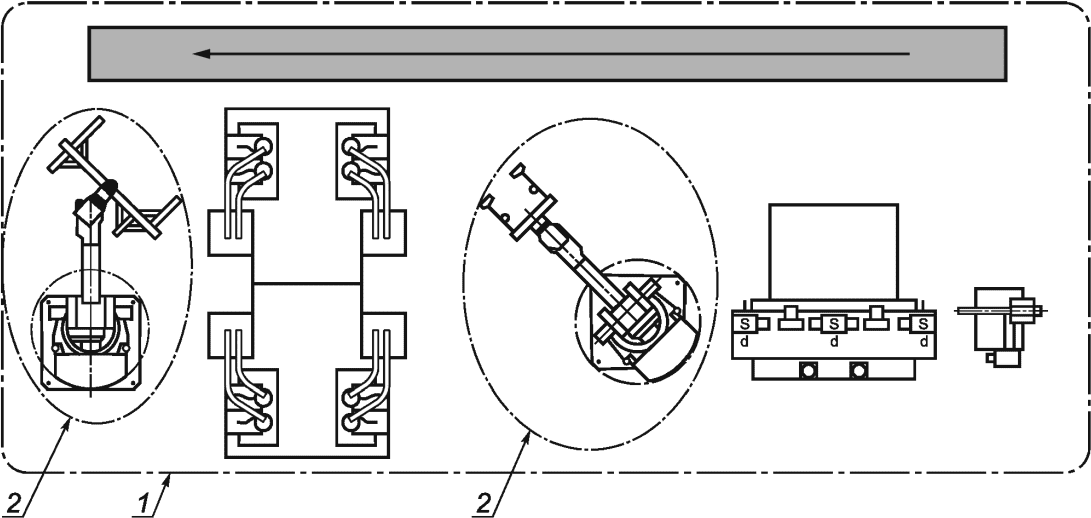

1 - ИПС; 2 - зона риска
Рисунок 4 - Идентификация зон риска (рисков)
и связанных с ними ситуаций
Интегратор оценивает и проводит оценивание риска по каждой идентифицированной рискованной и опасной ситуации в каждой зоне задачи.
Интегратор устраняет опасность или сокращает риски, связанные с опасностью, посредством иерархии защитных мер в соответствии с ИСО 12100-1:2003 следующим образом:
- устраняет источники опасностей на стадии проектирования;
- сокращает риск за счет установления требований к проекту и определения зон задачи;
- сокращает риск посредством обеспечения предохранительных и дополнительных мер, включая область управления;
- сокращает риск посредством информации по эксплуатации (см. раздел 9).

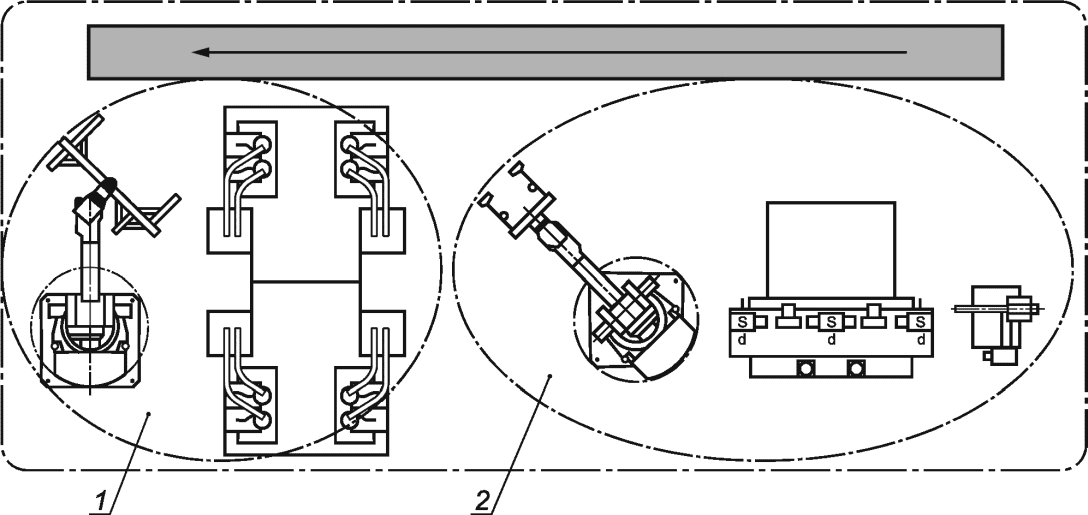

1 - область задачи A; 2 - область задачи B

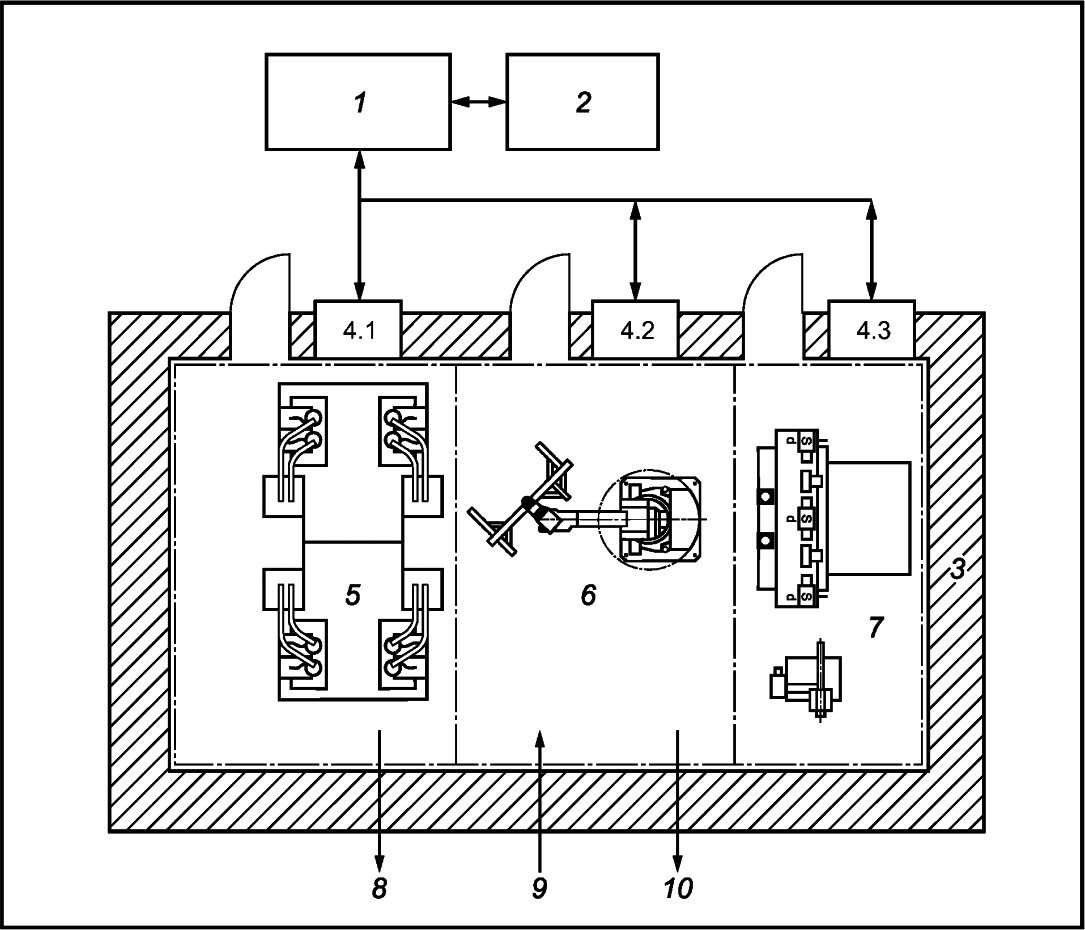

1 - область управления светом; 2 - область управления
блокирующим устройством
включая область управления
Оценка риска ИПС начинается с технических требований ее пределов, включая определение эксплуатации, требований к пространству и жизненного цикла ИПС (см. также ИСО 12100-1, пункт 5.2). Интегратор ознакомится с:
a) описанием функций;
b) схемой организации работ, включая возможности доступа и конфигурации;
c) описанием взаимодействия различных рабочих процессов и видов деятельности, выполняемых вручную;
d) анализом последовательностей процесса, включая ручное взаимодействие;
e) описанием интерфейсов;
f) картами технологического процесса;
g) планами основания;
h) планами и пространством для управления материалом;
i) связями службы общественного пользования;
j) имеющимися записями несчастных случаев при аналогичных действиях или аналогичных системах;
k) аналогичными установками системы;
l) характеристиками окружающей среды.
5.1.2 Функциональность
Технические требования функциональности ИПС включают в себя, но не ограничиваются:
a) нормами производства, учитывающими рабочие задачи и эффективность ИПС;
b) уровнем автоматизации, технологиями и производственными процессами;
c) режимами [например, ручным режимом, автоматическим режимом, режимами, связанными с зоной или частью зоны, режимом наблюдения (см. также приложение D)];
d) требованиями к машине, различной конфигурации ИПС;
Примечание - Различные конфигурации (предусмотренная проектом перегруппировка и перезонирование машинного оборудования в рамках ИПС) могут обеспечить эксплуатацию частей ИПС в то время, как другие ее части не эксплуатируются или эксплуатируются как самостоятельная машина. Различные конфигурации также обеспечивают дополнительную гибкость производства (например, количество или ассортимент производятся в одно и то же время).
e) функциями управления, включая функции управления, относящиеся к безопасности (см. 8.8);
f) областью управления;
g) требованиями к контролю.
Интегратор идентифицирует и документально оформляет взаимодействия между человеком и ИПС. Технические требования рабочей (рабочих) задачи (задач) включают в себя:
a) определенную работу, подлежащую выполнению или осуществлению;
b) месторасположение рабочей (рабочих) задачи (задач);
c) частоту и продолжительность участия человека, включая, но не ограничиваясь проверками качества, предупредительным обслуживанием, исправлением неисправностей;
d) области управления предохранительными устройствами для осуществления поставленной(ых) рабочей (рабочих) задачи (задач) (например, предельная скорость, уменьшенная скорость, остановка);
e) режимы, необходимые для выполнения рабочей (рабочих) задачи (задач) (например, ручной режим, автоматический режим, режимы, относящиеся к зоне или части зоны для выполнения определенных функций или действий, например режимы установки, программирование, режим испытаний);
f) потребность в средствах индивидуальной защиты [например, перчатки (рукавицы), очки];
g) потребность в вспомогательном оборудовании (например, ручном инструменте, подъемном оборудовании);
h) эргономические вопросы, связанные с задачей(ами) (например, поза, масса, размер, комплектность);
i) вопросы окружающей среды, относящиеся к поставленной(ым) задаче(ам) (например, свежий воздух, выпускной воздух и вентиляцию, освещение, шум и вибрацию, температуру, влажность, твердые отходы, жидкие отходы);
j) этапы работы ИПС, включая разумно прогнозируемую неправильную эксплуатацию при определении рабочих задач, таких как
1) установка,
2) обучение и установка,
3) производство (например, ручная работа оператора, загрузка рабочей детали, управление процессом и мониторинг),
4) обслуживание,
5) корректирующие действия, обнаружение неисправностей и восстановление неисправностей и
6) демонтаж и утилизация ИПС.
Интегратор также учитывает присутствие прохожих, не принимающих непосредственного участия в работе.
5.1.4 Требования пространства интегрированной производственной системы
5.1.4.1 Общая информация
Интегратор устанавливает требования пространства для ИПС, включая требования к схеме организации работ и доступу.
5.1.4.2 Схема организации работ
Проектирование схемы организации работ ИПС учитывает:
a) доступ (то есть, пути входа и выхода) и аварийные пути;
b) прогнозируемое участие человека;
c) рабочую(ие) задачу(и);
d) рабочий поток;
e) области управления предохранительными устройствами для обеспечения безопасного доступа для выполнения рабочих задач, идентифицированных в 5.1.3;
f) плотность движения и поток прохожих.
Схема организации работ ИПС проходит валидацию для обеспечения совместимости с предполагаемым применением.
5.1.5 Доступ к интегрированным производственным системам
Доступ к ИПС должен быть безопасным и незатруднительным и включать пути для:
- операторов;
- материалов (например, сырья, частей, подсборок, продукции и металлических отходов);
- передвижного оборудования (например, автопогрузчиков с вилочным захватом, тележек);
- доступа для обслуживания и наладки;
- доступа к рабочему(им) месту(ам).
Примечание - Маркировка пола может быть необходимой, особенно где эксплуатируется передвижное оборудование и/или установка защитных устройств может вызвать остановку, в этом случае необходимо рассмотреть амплитуду двери и направление.
Пути доступа и средства не должны подвергать операторов рискам, включая риски падения. Постоянные средства доступа обеспечиваются с учетом частоты и эргономики выполнения задачи.
Выбор и проектирование платформ, проходов, лестниц, стремянок и стационарных трапов должны отвечать соответствующей части ИСО 14122.
5.2.1 Общая информация
После определения пределов ИПС в соответствии с 5.1.1 и предварительной схемы организации работ интегратор идентифицирует риски и опасные ситуации по каждой рабочей задаче, относящейся к:
a) машине, на которой выполняется работа;
b) месторасположению машины в рамках ИПС, включая риски от соседних зон;
c) пути через ИПС для достижения месторасположения для выполнения задачи (задач).
5.2.2 Риски и опасные ситуации, связанные с машиной(ами) и смежным оборудованием
В соответствии с настоящим стандартом поставщики должны поставлять машины, отвечающие требованиям ИСО 12100-1 и ИСО 12100-2 и стандартов на безопасность машины (машин) и смежного оборудования. Интегратор определяет защитные меры, выполненные поставщиками, на соответствие интеграции с ИПС. Это должно осуществляться при консультации с поставщиком. Для каждой машины интегратор верифицирует соответствие условий эксплуатации машины в связи с ее интеграцией в ИПС и предполагаемой эксплуатации в соответствии с прогнозом ее поставщика. Оценку риска проводят на любой точке различия. Такие анализы следует проводить при консультации с поставщиком. Например:
a) месторасположение машины в рамках ИПС подвергает ее специальным ограничениям окружающей среды, не предусмотренным ее поставщиком (например, машина может подвергаться воздействию электромагнитного поля, не предусмотренного ее поставщиком);
b) из-за расположения машины в рамках ИПС работы не могут проводиться в режиме, установленном поставщиком (например, из-за присутствия конвейера нет более продолжительного доступа к машине);
c) защитные меры, предпринятые поставщиком, уже не действуют (например, высота стационарного защитного устройства машины уже недостаточна из-за лестниц, с которых оценивается зона риска);
d) меры сокращения остаточного риска в соответствии с описанием в информации по эксплуатации компонентных машин не могут соблюдаться из-за проекта ИПС или эксплуатации (например, предупредительный сигнал нельзя применять, поскольку он будет заблокирован; защитное устройство нельзя эксплуатировать из-за установки другого машинного оборудования).
При модернизации машины (например, удаление защитного устройства для обеспечения автоматической подачи роботом) интегратор определяет возможность создания новых опасных ситуаций. Эту работу следует выполнять после консультации с поставщиком. Если предполагается включить в ИПС оборудование, интегратор определяет наличие факта рассмотрения возникновения всех опасных ситуаций. Эту работу следует выполнять после консультации с поставщиком.
Примечание - В качестве примера такого вида оборудования можно привести такое машинное оборудование, как конвейер с его силовым приводом. Сам конвейер, как правило, не отвечает всем требованиям ИСО 12100-2:2003, пункта 4. Допускается применять другие стандарты (например, МЭК 60204-1).
По каждой машине интегратор оценивает возможность создания новых опасных ситуаций из-за месторасположения машины в ИПС. Например:
a) взаимодействие отдельных машин и оборудования самой ИПС;
b) работа рядом с другой частью ИПС, которая по-прежнему эксплуатируется;
c) работа на высоте с риском падения;
d) интерфейсы между машинами и/или зоной(ами);
e) зонирование применительно к ИПС.
5.2.4 Опасные ситуации из-за наличия путей
Опасные ситуации идентифицируют и оценивают на наличие путей для каждой зоны задачи.
После идентификации рисков проводят оценку риска по каждой опасной ситуации посредством определения элементов риска, которые устанавливаются из комбинации следующих элементов:
a) серьезности вреда;
b) вероятности причинения такого вреда, которая является функцией:
- воздействия риска на человека (людей),
- воздействия опасного события,
- технических и человеческих возможностей по предупреждению или ограничению вреда.
Оценивание риска осуществляют для определения достижения соответствующей безопасности или необходимости дальнейшего сокращения риска.
Для устранения опасности или сокращения рисков, связанных с опасностью, руководствуются следующей последовательностью:
a) требования к проектированию ИПС и зонирование (см. раздел 7);
b) обеспечение предохранения и область управления (см. раздел 8);
c) информация по эксплуатации (см. раздел 9).
Защитные меры проверяют на их соответствие адекватному сокращению риска.
Характерные безопасные меры, установленные проектом, рассматривают как первый и наиболее эффективный этап в процессе сокращения риска. Они достигаются посредством устранения опасностей или сокращения рисков в результате приемлемого выбора характеристик компонентных машин или ИПС.
В дополнение к мерам, описанным в ИСО 12100-2:2003, пункт 4, для устранения или сокращения риска применяют следующие характерные безопасные меры, установленные проектом:
a) изменение технических требований ИПС или пределов;
b) изменение или модификация частей оборудования, чтобы подавить или сократить степень опасной(ых) ситуации(й) или модифицировать некоторые виды работы;
c) изменение схемы организации работ (например, месторасположения оборудования, взаимодействие оборудования, пути доступа и средства);
d) ограничение участия в работе;
e) создание дополнительных режимов работы.
Перед применением других защитных мер выполняют требования разделов 5 и 6.
ИПС проектируют с учетом обеспечения безопасных ручных действий, включая обслуживание. Для отдельных ручных действий нецелесообразно останавливать всю ИПС. В каждом случае ИПС подразделяют на зону(ы), чтобы операторы могли безопасно выполнять свои задачи.
Первостепенным вопросом на уровне ИПС является определение наиболее эффективной разбивки (или сегрегации) ИПС на зоны задачи, чтобы операторы могли безопасно выполнять свои задачи. Такие зоны задачи должны быть в безопасном состоянии (например, остановлены - см. также приложение D) в то время, когда другие части ИПС будут продолжать работать в автоматическом режиме.
Примечание - Зонирование задачи является мерой создания ИПС, отвечающей своей функции. Это означает, что она может обеспечивать свой уровень производства, быть отрегулирована и обслуживаться без риска для операторов при выполнении работ в условиях, предусмотренных на стадии проектирования ИПС. При выполнении этого требования операторы должны быть предупреждены об необходимости применения незапланированных рабочих режимов и способов работы.
Определение зон задачи является итеративным процессом, включающим в себя:
a) определение задач: требований, месторасположения, доступа;
b) определение рисков/зон рисков и связанных с ними опасных ситуаций (см. рисунок 4 и раздел 5 ИСО 12100-1:2003);
c) определение зоны (зон) задач.
На схеме организации работ идентифицируют следующее:
- месторасположение(я) для выполнения задач;
- маршрут доступа посредством ИПС для достижения точки (точек) обслуживания или рабочей точки (точек);
- части ИПС, которые необходимо установить для безопасной работы, и остальные части ИПС, которые могут продолжать функционировать;
- пути, обеспечивающие прогнозируемое регулирование, обслуживание, ремонт, очистку, сервисные работы и другие задачи, подлежащие выполнению в безопасных условиях;
- пути, обеспечивающие всей ИПС выполнение своей функции (например, достижения ее уровня производства), когда эти работы выполняют в условиях, запланированных на уровне проектирования ИПС.

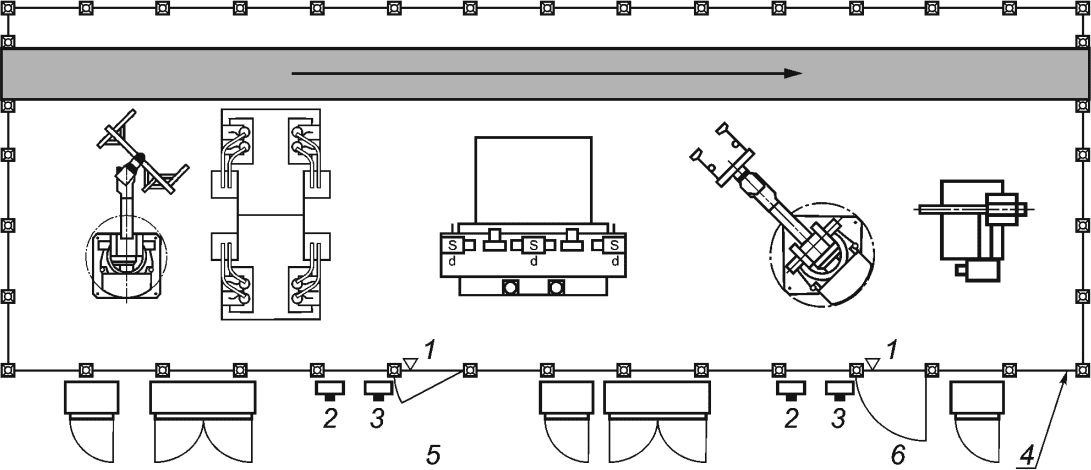

Примечание - См. рисунок 5.
Для определения зоны (зон) задачи проводят анализ схемы организации работ ИПС для общего понимания воздействия запланированных зон задачи на способность ИПС к функционированию.
Зона задачи может включать в себя:
a) одну или несколько машин и/или оборудование;
b) пространство в рамках и/или вокруг ИПС, в котором оператор выполняет поставленные задачи;
c) путь(и) к месторасположениям выполнения поставленных задач.
Каждую зону задачи проектируют так, чтобы оператор мог легко узнать:
- периметр зоны задачи;
- области управления различных регулирующих и защитных устройств (например, защитные устройства, переналадку защитных устройств, вспомогательные устройства, аварийные остановки, станции управления, средства отключения);
- интерфейсы с другими зонами задачи;
- рабочие месторасположения, выполнения поставленных задач и пути для выполнения задач.
Во время итеративного процесса интегратор анализирует соответствие проекта функциональным требованиям, и в случае несоответствия интегратор должен:
a) изменить схему организации работ ИПС, функциональность и/или пределы;
b) заменить и/или модифицировать оборудование для сокращения рисков, связанных с выполнениями работы;
c) определить новые пути доступа и средства;
d) модифицировать метод выполнения работ.
8.1.1 Общие сведения
Если характерные безопасные меры, установленные проектом, не обеспечивают в необходимой степени сокращение рисков в зоне задачи, устанавливают предохранительные устройства. Предохранительные устройства проектируют с учетом возможности выполнения работ в рамках зоны задачи.
8.1.2 Интерфейс зоны задачи
При возникновении рисков на интерфейсе между зонами задачи устанавливаются соответствующие предохранительные средства. Интерфейс между зонами задачи относится к
a) потоку материалов из зоны задачи в соседнюю зону задачи;
b) пути доступа из зоны задачи в соседнюю зону задачи.
8.1.3 Обеспечение предохранения интерфейса пути доступа
При возникновении рисков (идентифицированных в процессе оценки рисков) на интерфейсе пути доступа устанавливаются соответствующие предохранительные устройства.
8.1.4 Обеспечение предохранения интерфейса между потоком материалов
Специфическое обеспечение предохранения предусматривает или
a) предупреждение доступа оператора к соседним зонам задачи из установленной зоны задачи, или
b) приведение рисков в соседних зонах задачи в безопасное состояние до того, как риск может быть достигнут оператором.
Если поток материалов в/из зоны задачи может вызывать выключение защитных устройств, то в этом случае допускается применять приостановку или выключение устройств (см. 8.7).
8.2.1 Общая информация
Область управления различных регулирующих и защитных устройств, относящихся к зоне задачи, определяется в соответствии с оценкой риска и любым соответствующим стандартом типа С с учетом:
a) физической схемы организации работ интегрированной производственной системы;
b) самого процесса производства;
c) доступа, необходимого для завершения выполнения задач.
8.2.2 Устройства, имеющие область управления
Каждое нижеприведенное устройство имеет определенную область управления:
a) устройство аварийной остановки;
b) вспомогательные устройства;
c) блокировки проходов;
d) сенсорные устройства присутствия;
e) средства отключения;
f) режим локального управления.
Примечание - Одно устройство может иметь область управления, объединенную из областей управления других устройств (например, устройство аварийной установки может иметь область управления, включающую области управления двух блокировок проходов). См. примеры в приложении C, показывающие как может быть выполнена область управления функцией безопасности.
Электрооборудование интегрированной производственной системы должно соответствовать требованиям МЭК 60204-1, инструкций и рекомендаций поставщиков оборудования.
Примечание - При установке в самом здании могут учитываться национальные требования.
8.4.1 Общие сведения
Режимы, идентифицированные в 5.2.3, устанавливают для безопасного выполнения задач.
Когда это целесообразно, задачи, требующие ручного исполнения, выполняют вне предохраняемого пространства. Когда это нецелесообразно, устанавливают соответствующий(е) режим (режимы).
Устанавливают не менее двух режимов:
- автоматический режим;
- ручной режим (например, наладку, программирование, проведение испытаний).
Примечание 1 - Вышеуказанные режимы распространяются на всю ИПС. Они могут быть локальными режимами управления и относиться только к зоне задачи или определенной(ым) машине(ам) и/или отдельному оборудованию в рамках зоны задачи. Локальное управление см. 8.8.3.

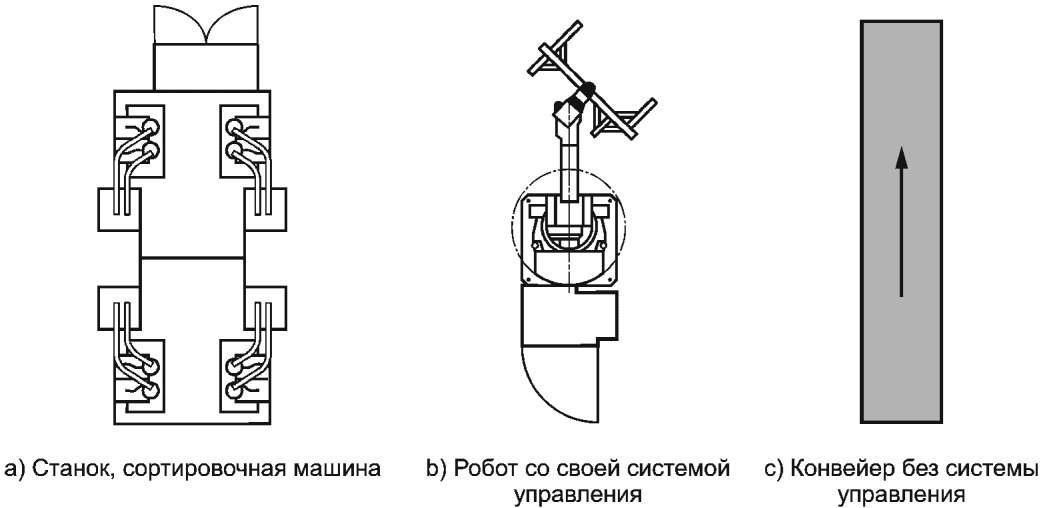

Примечание 2 - Зона задачи может, например, включать робот, конвейер, фрезерный станок. Каждая из этих компонентных машин может иметь свои режимы, которые могут быть различными.
Когда ИПС функционирует в различных режимах управления (например, автоматическом, наладке, процессном переходе, обучении и подготовке, обнаружении неисправностей, очистке, обслуживании), устанавливают устройство выбора режима.
Выбор режима осуществляют в соответствии с ИСО 12100-2:2003, подпункт 4.11.10.
Выбор режима является целенаправленным действием. Устанавливают выходной сигнал, указывающий состояние выбора режима. Применение и работу сигнала определяют в процессе оценки риска.
Устанавливают выбранный рабочий режим (например, положение селектора режима, обеспечение индикаторного света, визуальное указание дисплея).
8.5.1 Выбор и применение предохранительных устройств
Выбор предохранительных устройств осуществляют в соответствии с ИСО 12100-2:2003, пункт 5.2. Предохранительные устройства проектируют с учетом обеспечения их безопасной работы в зоне задачи.
8.5.2 Требования к проекту защитных устройств
Защитные устройства проектируют и производят в соответствии с ИСО 14120, если не установлено иначе требованиями к определенной машине или процедурой оценки риска, для ИПС устанавливают следующие размеры:
- высота стационарных и передвижных предохранительных устройств не менее 1400 мм - для площадей, не требующих доступа человека;
- высота стационарных и передвижных предохранительных устройств должна быть не менее 1000 мм - для площадей, требующих доступа человека (например, погрузка и разгрузка);
- зазоры между предохранительными устройствами и полом не должны превышать 200 мм.
8.6.1 Общие сведения
Задачи, требующие ручного участия, выполняют:
a) снаружи предохранительного пространства или когда функционирование ИПС или части ИПС остановлены;
b) когда выполнение перечисления а) нецелесообразно, тогда соответствующий(е) режим(ы) обеспечиваются в соответствии с 8.4.2.
Применяют технические положения, ограничивающие такое участие до отдельных режимов [селектор, который может быть блокирован, инструмент или ключ для открытия двери (см. приложение D)];
c) когда выполнение перечисления b) нецелесообразно, тогда для выполнения задачи для оператора обеспечивается безопасное положение с безопасным доступом (например, наблюдение процесса в рамках предохранительного пространства с соответствующим сокращением риска).
Таким ручным выбором для прекращения действия предохранительных устройств является блокирующее устройство выбора или любые другие эквивалентные защитные меры (например, пароли, коды доступа для отдельных функций управления).
Прекращение действия таких предохранительных устройств может быть ограничено во времени. В случае прекращения действия предохранительных устройств о возникновении опасной ситуации снаружи риска или зоны задачи предупреждает система управления. Автоматический режим ИПС устанавливается только снаружи предохранительного пространства в соответствии со стандартами.
В случае отказа функции остановки последующая остановка предупреждается до тех пор, пока не будет устранена неисправность.
8.6.2 Другие защитные меры
В случае прекращения действия предохранительных устройств уровень защиты в соответствии с определением оценки риска обеспечивают другие защитные меры. Другие защитные меры включают в себя:
- защитное устройство, требующее непрерывного действия (например, двуручное управление, вспомогательное устройство);
- сокращение скорости;
- сокращение вращающего момента;
- идентификацию и обеспечение безопасного(ых) положения(ий) и безопасного доступа для выполнения задач по обнаружению неисправностей.
Вспомогательное устройство должно быть типа положения 3 (см. МЭК 60204-1:2005, подпункт 9.2.5.8).
Примечание 1 - Безопасная сокращенная скорость без вспомогательного устройства предполагает, что операторы могут отойти, если движения медленны. Следовательно, в отдельных случаях в соответствии с оценкой риска вспомогательное устройство может быть необходимо даже в случае безопасной сокращенной скорости (например, узкое пространство).
Примечание 2 - В качестве примеров сокращенных скоростей можно привести скорости, составляющие менее 10 мм/с для прессов, менее 250 мм/с - для роботов, менее 250 мм/с - для немеханических рисков и менее 33 мм/с - для механических рисков.
8.6.3 Определение других защитных мер
Если действие предохранительных устройств прекращается для достижения необходимой функциональности зоны задачи, необходимо для каждого рабочего режима предусмотреть следующее:
a) оборудование или его часть останавливаются, когда оценка риска указывает невыполнение работы, если защитные устройства остановлены;
b) оборудование или его часть должны быть остановлены, если это целесообразно для выполнения работы;
c) оборудование должно находиться под непосредственным управлением оператора.
8.6.4 Указание статуса
Обеспечивается указание статуса при остановке предохранительных устройств. Кроме того, применяется одно или оба нижеприведенных указания для обеспечения оператора информацией по остановке предохранительных устройств:
a) указание статуса функций, относящихся к безопасности, схем и проводов, остановка которых может привести к опасным ситуациям;
b) указание статуса основных элементов (например, статус хода работ, параметры, такие как положение элементов оборудования, температура).
8.6.5 Остановка предохранительных устройств автоматически работающего оборудования
Для автоматически работающего оборудования интегратор проводит оценку риска для идентификации всех рисков и опасных ситуаций, связанных с остановкой предохранительных устройств, и устанавливает соответствующие предохранительные устройства.
Приостановку и выключение проектируют в соответствии с ИСО 13849-1 и/или МЭК 62061. Режимы приостановки и выключения устанавливают в соответствии с МЭК/ТС 62046. Приостановка и выключение не должны подвергать оператора(ов) риску(ам) (например, движение, горячие поверхности, шум, лазер, радиация, газы).
В случае отказа части функций приостановки, относящейся к безопасности, последующая приостановка предупреждается до тех пор, пока не будет устранена неисправность.
8.8.1 Общая информация
Для разработки спецификаций на функциональные требования и на требования целостности безопасности по каждой функции управления, относящейся к безопасности, учитывают:
a) результаты оценки риска для машины, включая все функции безопасности, определенные как необходимые для процесса сокращения риска;
b) рабочие характеристики машины, включая
1) режимы работы,
2) срок(и) цикла,
3) условия окружающей среды и
4) взаимодействие человека (людей) с машиной (например, ремонт, наладка, очистка);
c) всю информацию, относящуюся к функциям управления безопасностью, влияющим на проектирование системы управления безопасностью, включающей, например:
1) описание поведения машины, функция управления безопасностью которой предполагает обеспечить или предупредить,
2) все интерфейсы между функциями управления безопасностью и между функциями управления безопасностью и любой другой функцией (или в машине, или вне машины) и
3) необходимые функции реакции на отказ функции управления безопасностью.
8.8.2 Система управления интегрированных производственных систем
Функция(и) управления, относящаяся(иеся) к безопасности системы управления ИПС, определяется(ются) стратегией сокращения риска и ее (их) выполнение должно(ы) отвечать требованиям ИСО 13849-1, ИСО 13849-2 и/или МЭК 62061.
Соответствующий уровень работы в соответствии с ИСО 13849-1 или уровень полной безопасности (функциональная безопасность) SIL в соответствии с МЭК 62061 определяется в процессе оценки риска.
Рабочие требования ИПС определяют потребность в локальном управлении.
При обеспечении локального управления процесс оценки риска определяет потребность в дополнительных защитных мерах. При обеспечении локального управления система управления ИПС уведомляется об этом условии, и она не может игнорировать локальное управление. В процессе локального управления функция аварийной остановки останется в рабочем состоянии.
Средства выбора/деселекции локального управления являются недоступными из предохранительного пространства и находятся вблизи к машине или подсборке (подсистеме), управляемой локально.
Ручную переустановку осуществляют в соответствии с ИСО 13849-1. Переустановка предохранительной функции не вызывает сама по себе какой-либо опасной ситуации.
Если можно пройти зону обнаружения защитного устройства в предохранительное пространство без непрерывного обнаружения посредством дополнительных защитных мер, предохранительная функция будет переустановлена только устройством, управляемым вручную, которое предназначено для этой функции.
Привод переустановки находится вне опасной зоны и приводится в действие только снаружи предохранительного(ых) пространства (пространств). Привод переустановки находится в безопасном положении, из которого хороший обзор для проверки отсутствия кого-либо в опасной(ых) зоне(ах).
Если обзор неполный, интегратор обеспечивает следующие дополнительные защитные меры:
a) защитные меры по обеспечению отсутствия оператора(ов) в опасной(ых) зоне(ах) (например, установка элементов, чувствительных к присутствию, специальная система переустановки или системы улавливаемого ключа);
b) если перечисление a) нецелесообразно, то применяется предохранительный(е) сигнал(ы) с предопределенным временем, чтобы
- оператор мог безопасно выйти из предохранительного(ых) пространства (пространств) или
- оператор мог привести в действие средство для остановки процесса переустановки и предупредить повторный пуск из предохранительного(ых) пространства (пространств);
c) комбинация перечислений a) и b).
Примечание - Одним из методов достижения специального решения по переустановке является применение второго привода переустановки. В этом случае функция переустановки будет приведена в действие в опасной зоне первым приводом в комбинации со вторым приводом переустановки, находящимся вне опасной зоны (рядом с предохранительным устройством). Эта процедура переустановки должна быть реализована в течение ограниченного времени до получения отдельной команды на повторный пуск системой управления частями, относящимися к безопасности (ИСО 13849-1).
Пуск/повторный пуск ИПС или частей ИПС осуществляют в соответствии с ИСО 13849-1.
Ручной пуск/повторный пуск потребует целенаправленного действия станции управления, расположенной вне предохранительного пространства, при условии, что предохранительные устройства, связанные с этой (этими) частью (частями), ИПС установлены, являются функциональными, а все функции, относящиеся к безопасности, переустановлены.
Привод(ы) расположен(ы) с учетом обеспечения четкого и беспрепятственного обзора предохранительного пространства. Если четкий обзор нецелесообразен, обеспечивается проверка того, что все ли люди покинули это место, или принимают дополнительные защитные меры (например, установка устройства, чувствительного к присутствию).
Когда оценка риска требует применения визуального или слышимого предупредительного(ых) устройства (устройств), тогда:
a) работа функции пуска/повторного пуска незамедлительно приведет в действие предупредительное устройство;
b) предупредительное устройство будет постоянно приводиться в действие до истечения установленного предупредительного периода;
c) функция пуска/повторного пуска будет завершена в конце предупредительного периода;
d) внутри предохранительного пространства обеспечивается средство предупреждения пуска/повторного пуска; его действие является доминирующим по отношению ко всем переустановкам предохранительного устройства и функциям пуска/повторного пуска.
e) продолжительность предупреждения является достаточной для того, чтобы оператор(ы) мог (могли) привести в действие описанные выше средства или безопасно покинуть предохранительное пространство, учитывая задачи, которые выполняют в предохранительном пространстве.
Примечание 1 - Достаточное время может включать в себя время, необходимое для освобождения от обязанностей, связанных с выполнением задачи, в дополнение ко времени на выход из предохранительного пространства или приведение в действие необходимых средств.
Примечание 2 - Дополнительные требования к инициации цикла см. в ИСО 12100-2:2003, подпункт 5.2.5.3 или подпункт 5.3.2.5.
Аварийная остановка - в соответствии с МЭК 60204-1 и ИСО 13850. Область управления аварийной(ыми) остановкой(ами) отвечает требованиям 8.2.
Интегратор проектирует и создает ИПС так, чтобы аварийная остановка могла останавливать не только компетентную(ые) машину(ы), но и все оборудование как в верхнем, так и в нижнем направлениях, если их непрерывная работа может быть опасной. После приведения в действие устройства аварийной остановки для какой-то зоны на интерфейсе между этой зоной и другими областями системы риски не возникают.
Все устройства аварийной остановки ИПС имеют одну и ту же область управления или однозначно и четко идентифицированные области управления.
Все устройства аварийной остановки для зоны задачи имеют аналогичную область управления. Область управления может включать самые различные зоны.
Приведение аварийной остановки в действие не создает дополнительного(ых) риска(ов).
При ручной работе с приостановленным обеспечением предохранения устройства аварийной остановки, доступ к которым беспрепятственен, располагаются в рамках зоны (зон) задачи.
Положения по аварийному выводу и спасению людей, оказавшихся в аварийной ситуации, - в соответствии с ИСО 12100-2:2003, 5.5.3.
Инструкция по эксплуатации - в соответствии с ИСО 12100-2:2003, раздел 6.
Интегратор обеспечивает предоставление технической документации и информации по ИПС, включающей, но не ограничивающейся:
a) функциональностью ИПС;
b) описанием предполагаемой эксплуатации и ограничений эксплуатации ИПС;
c) описаниями и/или графическими представлениями:
1) схемы организации работ ИПС,
2) расположений оборудования и ориентации,
3) зон задачи и связанными с ними остаточными рисками,
4) областей управления различными функциями безопасности управления и защитных устройств (например, переустановка защитных устройств, вспомогательные устройства, аварийные остановки, станции управления, средства отсоединения),
5) установленной дистанции безопасности для защитных устройств и подробной информации по времени остановки,
6) рабочих задач и зон задачи, местоположений и маршрутов выполнения задач,
7) защитных мер,
8) коммунальных услуг и
9) потока материалов;
d) документацией, относящейся к различным компонентным машинам и связанным с ними оборудованием;
e) режимом модификаций, включаемых в защитные меры, которые первоначально обеспечивались вместе с компонентными машинами.
Кроме того, интегратор получает необходимую информацию от поставщика(ов) и включает ее в логическом представлении в свою инструкцию по эксплуатации.
Примечание - Техническая документация - по МЭК 60204-1:2005, подпункт 9.2.5.8.
ИПС маркируют в соответствии с требованиями ИСО 12100-2:2003, пункт 6.4.
Во время итеративного процесса интегратор определяет, соответствует ли проект установленным требованиям. Если проект не отвечает установленным требованиям, интегратор:
a) изменяет схему организации работ ИПС, функциональность и/или пределы;
b) заменяет и/или модернизирует оборудование для сокращения рисков, связанных с выполняемой работой;
c) определяет новые пути доступа и средства;
d) изменяет методы выполнения работы.
Интегратор проводит валидацию выбранных и применяемых защитных мер для соответствующего снижения риска.
(справочное)
Интегрированная производственная система может включать машины и части машин, как показано на рисунке A.1.

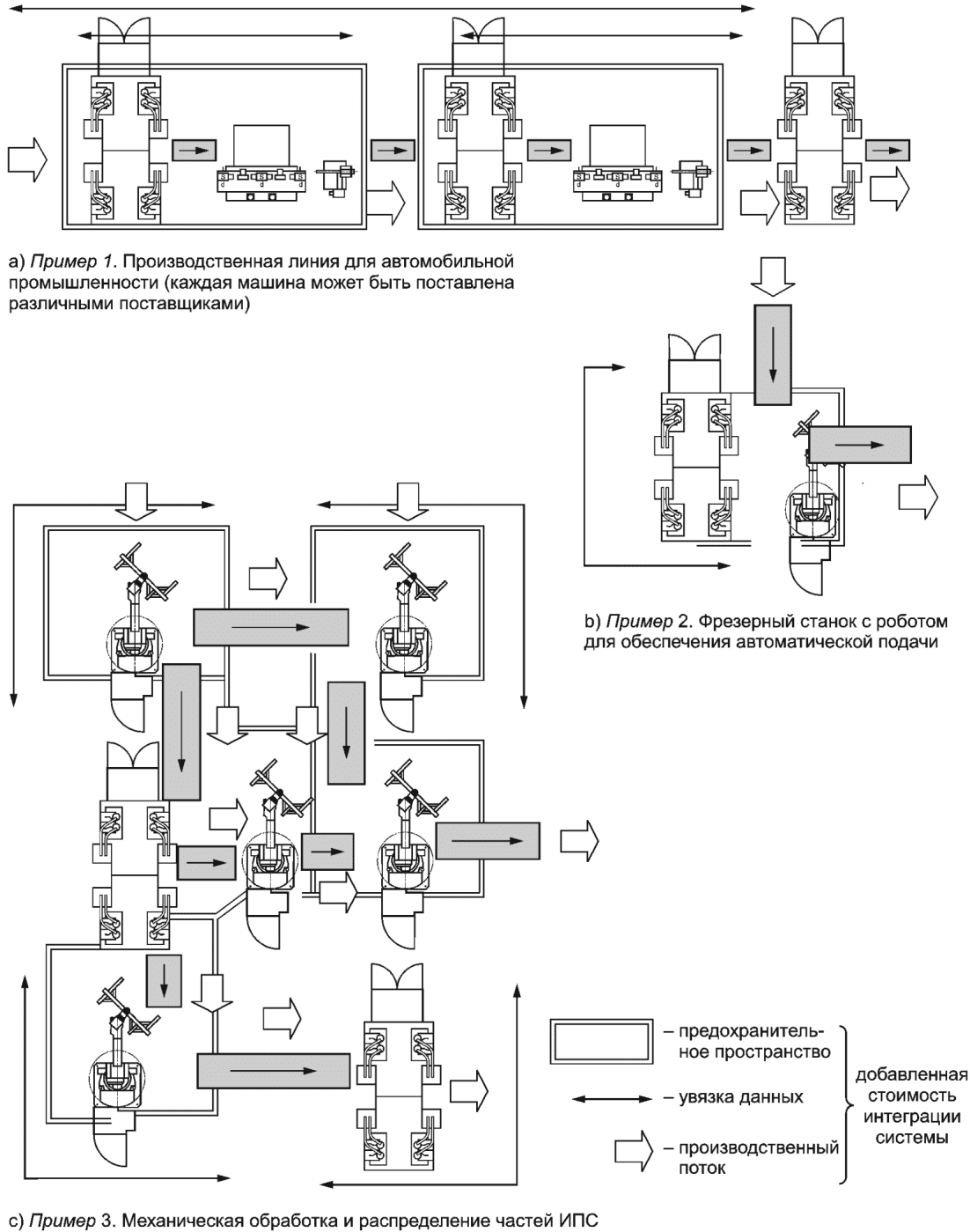

Несколько типов ИПС представлено схематически, и их результаты приведены с применением форм, указанных на рисунке A.2.
(справочное)
ПОЛЬЗОВАТЕЛЕМ И ПОСТАВЩИКАМИ
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: таблица 1 отсутствует. Возможно, имеется в виду таблица B.1. |
В таблице 1 приведен пример информационного потока между интегратором, пользователем и поставщиками. Пункты и подпункты не представляют собой исчерпывающий перечень.
Таблица B.1
пользователем и поставщиками
Задача, относящаяся к интеграции безопасности | Информационный поток | Пункт | Подпункт |
Функциональность ИПС | U > I > S | Рабочие характеристики ИПС | Готовность |
Ремонтопригодность | |||
Пределы и ограничения ИПС | U > I > S | Ограничения ИПС | Модификация партии, номер смены |
Характеристики продукции | |||
Знания оператора и квалификация | |||
Окружающая среда | |||
Имеющиеся поверхности и площади | |||
Организация производства | |||
S > I | Данные по технической(им) подсистеме(ам) | Рабочие характеристики | |
Интерфейсы | |||
Уровень шума/вибрации | |||
Отходы, брак | |||
Выбросы | |||
Идентификация опасной ситуации | S > I I > S U > I | Опасные ситуации, увязанные с конфигурацией ИПС | - |
Оценка риска | S > I > U | Риски, увязанные с конфигурацией ИПС | Остаточные риски |
Обозначения: I - интегратор; U - пользователь; S - поставщик(и). |
(справочное)
ПРОИЗВОДСТВЕННОЙ СИСТЕМЫ
На рисунках C.1 - C.4 приведены примеры возможного выполнения области управления системы безопасности ИПС.
1 - блокировка подхода; 2 - переустановка;
3 - аварийная остановка; 4 - предохранение по периметру;
5 - доступ закрыт; 6 - доступ открыт
1 - блокировка подхода; 2 - переустановка;
3 - аварийная остановка; 4 - предохранение по периметру;
5 - доступ закрыт; 6 - доступ открыт

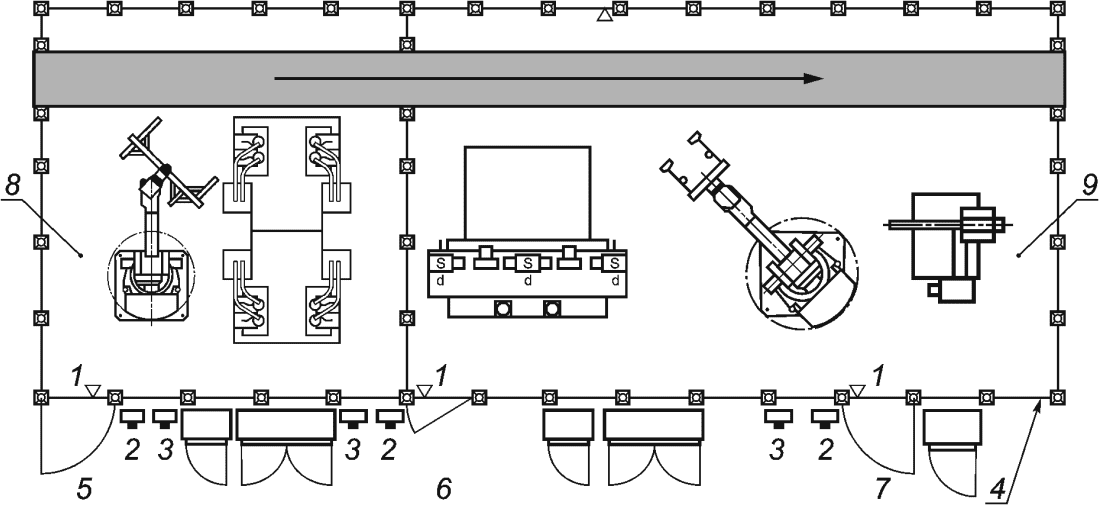

1 - блокировка прохода; 2 - аварийная остановка;
3 - переустановка; 4 - предохранение по периметру;
5 - доступ закрыт; 6 - доступ закрыт; 7 - доступ закрыт;
8 - зона A; 9 - зона B; 10 - зона C; 11 - сенсорное
устройство постоянного обнаружения присутствия
оборудованной сенсорным устройством

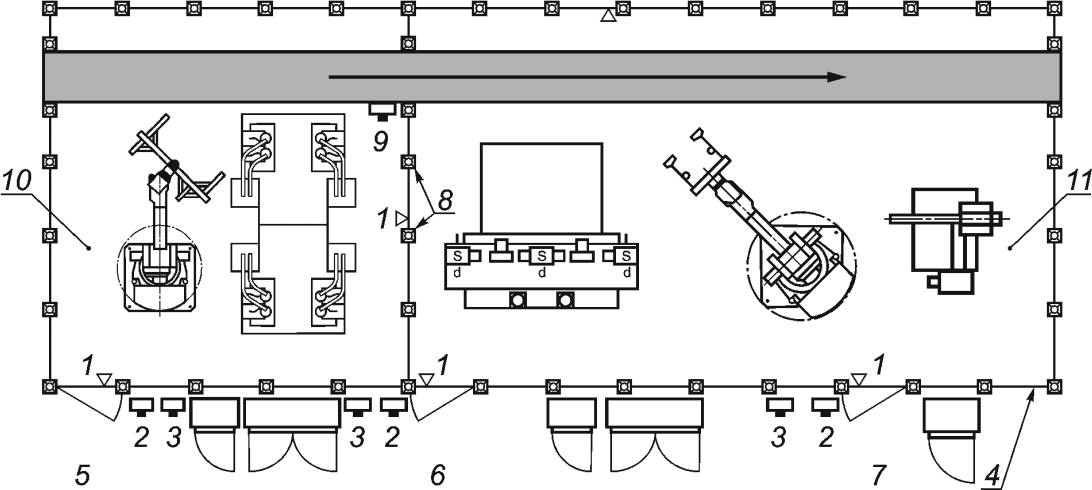

1 - блокировка подхода; 2 - аварийная остановка;
3 - переустановка; 4 - предохранение по периметру;
5 - доступ закрыт; 6 - доступ закрыт; 7 - доступ закрыт;
8 - доступ закрыт; 9 - аварийные остановки конвейера;
10 - зона A; 11 - зона B
из зоны A в зону B
На рисунке C.1 показана ИПС, включающая пять машин и систему транспортирования материалов. Устройствами, которые имеют соответствующую область управления и которые рассматриваются в настоящем примере, являются блокировки проходов, нажимные кнопки аварийной остановки и кнопки переустановки. Областью управления этих устройств является вся зона. Открытие подхода или приведение в действие любой аварийной остановки дает команду остановки пяти машинам и системе транспортирования материалов (конвейеру). Нажатие любой кнопки переустановки переустанавливает систему безопасности всей ИПС.
На рисунке C.2 показана та же ИПС, что и на рисунке C.1, за исключением разделения ИПС на две зоны (зоны A и зоны B). Зона A включает оборудование данной зоны A и конвейер. Зона B также включает оборудование данной зоны B и конвейер. Каждая зона связана с блокировкой подхода, аварийной остановкой и устройствами переустановки. Областью управления блокировки прохода, аварийной остановки и устройств переустановки в доступе 5 является зона A. Областью управления устройствами в доступах 6 и 7 является зона B. На этом примере доступ 7 открыт, а зона B остановлена, в то время как зона A продолжает работать.

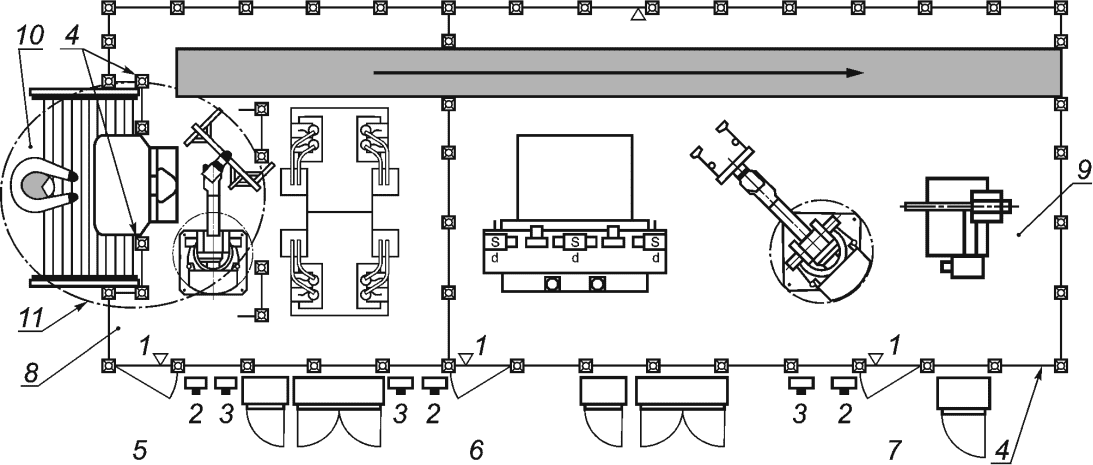

На рисунке C.3 показана та же ИПС, что и на рисунке C.2, за исключением того, что ИПС имеет зону C, которая включает зажимное приспособление части робота и сенсорное устройство присутствия.
Световой экран безопасности и мат безопасности взаимосвязаны только с приспособлением для груза и роботом, а не со всем оборудованием в зоне A. Зона A включает оборудование данной зоны A и конвейер. Зона B включает оборудование данной зоны B и конвейер.
На рисунке C.4 показана та же ИПС, что и на рисунке C.2 за исключением того, что доступ 8 обеспечивает вход из зоны A в зону B, а конвейер имеет отдельные устройства аварийной остановки. Областью управления блокировки подхода доступа 8 являются машины и роботы в зонах A и B. Область управления устройствами, связанными с доступами 5, 6, 7 и 8, не включает конвейер.
(справочное)
D.1 Общая информация
Наблюдение процесса следует понимать как комбинацию технических мер безопасности и требований к безопасному поведению, обеспечивающих максимально возможную защиту оператора посредством ограничения скоростей и поперечных путей и исключения движений, которые не требуются.
Временное наблюдение автоматических процессов должно происходить тогда, когда защитные меры сокращены настолько, насколько это необходимо посредством применения альтернативных защитных мер. Технические меры безопасности следует предпринимать таким образом, чтобы предупредить даже прогнозируемую неправильную эксплуатацию.
Такой способ действия должен быть объектом интенсивного управления между интегратором и будущим пользователем для того, чтобы можно было анализировать требования к поведению оператора и применять их на практике.
Если в соответствии с применяемой технологией временное наблюдение автоматического процесса системы или частей системы необходимо и если, как исключение, непрерывное приведение в действие вспомогательного устройства не применяется по эргономическим причинам, то необходимо руководствоваться принципом, установленным на рисунке D.1.
D.2 Замечания по наблюдению процесса (см. рисунок D.1)

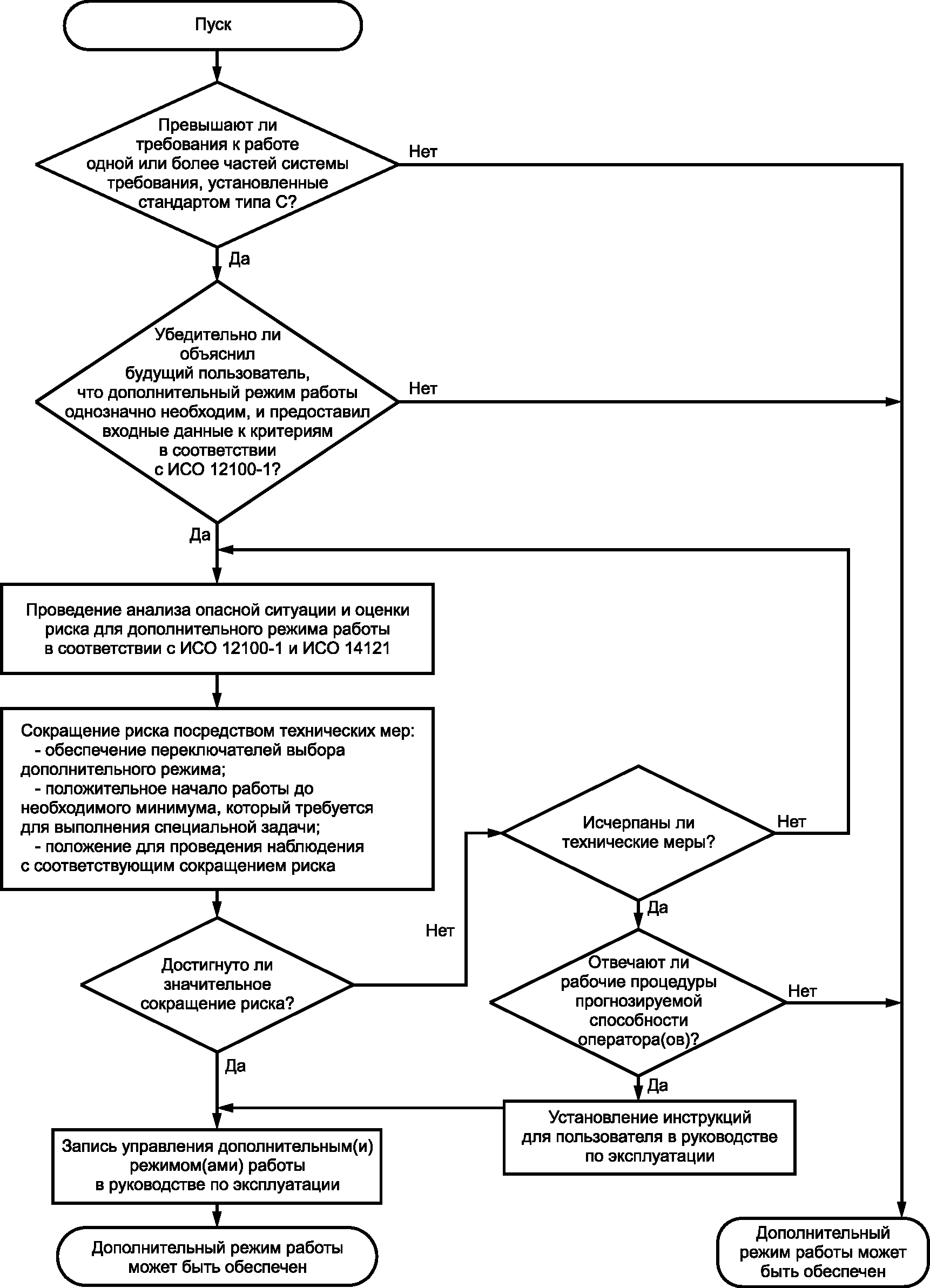

в течение наблюдения за процессом
a) Есть ли необходимость в более тщательном наблюдении рабочего процесса? Может ли рабочий процесс управляться соответствующими режимами работы, установленными стандартами типа C? Окажут ли помощь дополнительные системы, такие как видеокамеры или устройства для предупреждения шумов структурного происхождения?
Проведены ли дополнительные консультации с будущим пользователем? Убедительно ли объяснил будущий пользователь, что дополнительный режим работ однозначно необходим для запланированного производства (например, в связи с производством литейных необработанных деталей с существенно различными допусками, включением изменений в производственный процесс, качеством лазерной обработки)?
b) Были ли зарегистрированы результаты консультаций и, в частности, причины, объясняющие причины введения дополнительного режима работы? Остается ли применение этого дополнительного режима работы по сравнению с обычной работой, ограниченной до необходимой степени в области запланированной эксплуатации?
c) Запланированная эксплуатация ИПС с применением дополнительного режима работы должна быть точно установлена и включена в техническую документацию. Для анализа опасной ситуации и оценки риска стратегия безопасности (см. раздел 4) должна включать запланированную эксплуатацию. Необходимо учитывать определенные условия (человек рядом с прессом).
d) Избежание опасных ситуаций посредством проектных мер - задача первостепенной важности для сокращения риска. Учитывая трудность этой задачи, необходимо, в частности, рассмотреть технические меры безопасности, обеспечивающие сокращение риска. Технические меры должны, с одной стороны, сократить риски и, с другой стороны, ограничить дополнительный режим работы в максимальной степени до необходимого минимума с целью предупреждения неправильной эксплуатации, например посредством:
1) безопасного ограничения скорости и поперечных путей до только необходимого уровня,
2) ручного повторного пуска движущихся частей после остановки,
3) безопасного отсоединения таких опасных движений/осей, которые не требуются для этого режима работы,
4) предупреждения изменения автоматических инструментов,
5) предупреждения изменения поддонов,
6) предупреждения помещения охлаждающего смазочного материала в условия высокого давления,
9) доступа только для персонала, например, с помощью ключа или пароля.
e) Если достаточное сокращение риска обеспечено техническими средствами, дополнительный режим работы может быть введен;
f) Итеративный процесс должен быть продолжен до тех пор, пока технические меры не будут исчерпаны.
g) Если оценка риска, указанная в разделе 5, показывает, что остаточный риск является неприемлемым, интегратор должен проверить пользователя на необходимое участие в процессе сокращения риска с помощью дополнительных средств, таких как
1) определенная квалификация сотрудников,
2) регулярное обеспечение инструкциями (письменное доказательство),
3) средства индивидуальной защиты (например, защитные очки, защитная обувь, ношение приемлемой одежды),
4) придание ИПС рабочих инструкций по дополнительному режиму работы.
Если интегратор получает информацию о том, что пользователь не может обеспечить указанного выше участия, дополнительный режим работы не должен предоставляться ИПС.
h) Если интегратор получает информацию о том, что пользователь способен принимать соответствующее участие в процессе сокращения риска с помощью дополнительных мер, такие меры следует регистрировать по согласованию между интегратором и пользователем, и они должны быть включены в руководство по эксплуатации, как требование и маркировка или предупредительные знаки на ИПС.
i) Всю информацию, относящуюся к дополнительному режиму работы, следует записывать в руководство по эксплуатации:
1) запланированная эксплуатация;
2) прогнозируемая неправильная эксплуатация;
3) описание работы и функций;
4) меры, которые должен предпринять пользователь в соответствии с перечислениями d) 7 и d) 8;
5) другие требования, касающиеся обслуживания и управления.
(справочное)
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ИСО 12100-1:2003 | IDT | ГОСТ Р ИСО 12100-1-2007 "Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология" |
ИСО 13849-1:2006 | IDT | ГОСТ Р ИСО 13849-1-2003 "Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1. Общие принципы конструирования" |
ИСО 13849-2:2003 | ||
ИСО 14120:2002 | ||
ИСО 14121:1999 | ||
ИСО 14122-1:2001 | ||
ИСО 14122-2:2001 | ||
ИСО 14122-3:2001 | IDT | ГОСТ Р ИСО 14122-3-2009 "Безопасность машин. Средства доступа к машинам стационарные. Часть 3. Лестницы и перила" |
ИСО 14122-4:2004 | IDT | ГОСТ Р ИСО 14122-4-2009 "Безопасность машин. Средства доступа к машинам стационарные. Лестницы вертикальные" |
МЭК 60204-1:2005 | IDT | ГОСТ Р МЭК 60204-1-2007 "Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования" |
МЭК 62061:2005 | ||
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты. | ||
[1] | ИСО 3864-1:2002 | Графические символы. Цвета безопасности и знаки безопасности. Часть 1. Принципы проектирования знаков безопасности на рабочих местах общественных площадях |
[2] | ИСО 3864-2:2004 | Графические символы. Цвета безопасности и знаки безопасности. Часть 2. Принципы проектирования ярлыков безопасности продукции |
[3] | ИСО 3864-3:2006 | Графические символы. Цвета безопасности и знаки безопасности. Часть 3. Принципы проектирования графических символов для применения в знаках безопасности |
[4] | ИСО 6385:2004 | Эргономические принципы при проектировании рабочих систем |
[5] | ИСО 8373:1994 | Манипулирующие промышленные работы. Словарь |
[6] | ИСО 10218:1:2006 | Работы для промышленных сред. Требования к безопасности. Часть 1. Робот |
[7] | ИСО/ТО 18569:2004 | Безопасность машинного оборудования. Руководящие положения по пониманию и применению безопасности, установленной стандартами на машинное оборудование (ИСО/ТО 18569 представляет информацию по другим стандартам, которые могут быть использованы для лучшего понимания настоящего международного стандарта) |
[8] | МЭК/TS 62046:2004 | Безопасность машинного оборудования. Применение защитного оборудования для обнаружения присутствия людей |
УДК 621.002.5:658.382.3:006.354 | ОКС 13.110 | Т58 |
Ключевые слова: риск, проект, оценка, безопасность, критическое событие, производственные системы | ||
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/43/gost_19243.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
