Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 декабря 2010 г. N 877-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕДСТАВЛЕНИЕ И ОБМЕН ДАННЫМИ ПО РЕЖУЩИМ ИНСТРУМЕНТАМ
ЧАСТЬ 4
СПРАВОЧНЫЙ СЛОВАРЬ ПО АДАПТИВНЫМ ЭЛЕМЕНТАМ
Cutting tool data representation and exchange.
Part 4. Reference dictionary for adaptive items
ISO/TS 13399-4:2007
Cutting tool data representation and exchange -
Part 4: Reference dictionary for adaptive items
(IDT)
ГОСТ Р 54132-2010/ISO/TS 13399-4:2007
Группа Т58
ОКС 25.100.01,
35.240.50
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. ПОДГОТОВЛЕН Научно-техническим центром "ИНТЕК" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. N 877-ст
4. Настоящий стандарт идентичен международному документу ISO/TS 13399-4:2007 "Представление и обмен данными по режущим инструментам. Часть 4. Справочный словарь по адаптивным элементам" (ISO/TS 13399-4:2007 "Cutting tool data representation and exchange - Part 4: Reference dictionary for adaptive items").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Комплекс международных документов ИСО/ТС 13399 подготовлен Техническим комитетом ИСО/ТК 29 "Ручной инструмент" и состоит из следующих частей, имеющих общий заголовок "Представление и обмен данными по режущим инструментам":
- часть 1. Обзор, основные принципы и общая информационная модель;
- часть 2. Справочный словарь по режущим элементам;
- часть 3. Справочный словарь по элементам резцов;
- часть 4. Справочный словарь по адаптивным элементам;
- часть 5. Справочный словарь по сборочным элементам;
- часть 50. Справочный словарь по системам ссылок и общим понятиям;
- часть 60. Справочный словарь по системам соединения;
- часть 100. Определения, принципы и методы для справочных словарей.
Комплекс международных документов ИСО 13399 представляет собой средство электронного представления данных по режущим инструментам с помощью информационной структуры, необходимой для описания данных о режущих инструментах и компоновках режущих инструментов, и предназначен для облегчения использования, манипулирования и обмена данными по режущим инструментам в процессе производства, распределения и использования.
В настоящем стандарте установлены термины, свойства и определения тех частей режущих инструментов, которые обеспечивают соединение компонентов режущего инструмента, за исключением элементов обработки резанием, и подсоединение инструмента к станку. Адаптивные элементы включают в себя зажимные патроны и инструментальные оправки. Цель настоящего стандарта - предоставить словарь ссылок, обеспечивающих поддерживание использования общей информационной модели, определенной в ИСО 13399-1.
Режущий инструмент с определенными режущими кромками используют на металлорежущем станке для удаления части материала заготовки путем сдвига режущих кромок резца. Данные режущего инструмента являются характеристиками режущего инструмента и его использования, которые должны быть известны и которые необходимо оценивать с целью принятия решений и выполнения производственных операций.
Комплекс международных документов ИСО 13399 включает в себя представление данных по всем объектам, начиная с заготовок и заканчивая металлорежущим станком. Происходит обмен информацией о вставках (например, сменных режущих пластинах правильной и сложной конфигурации), твердотельных резцах (например, сплошном сверле и концевой фрезе), сборных инструментах (например, расточных оправках, сверле и фрезах с многогранными режущими пластинами), адаптерах (например, фрезерных оправках и зажимных патронах), компонентах (например, регулировочных шайбах, винтах и зажимах) или о любых комбинациях вышеуказанных инструментов.

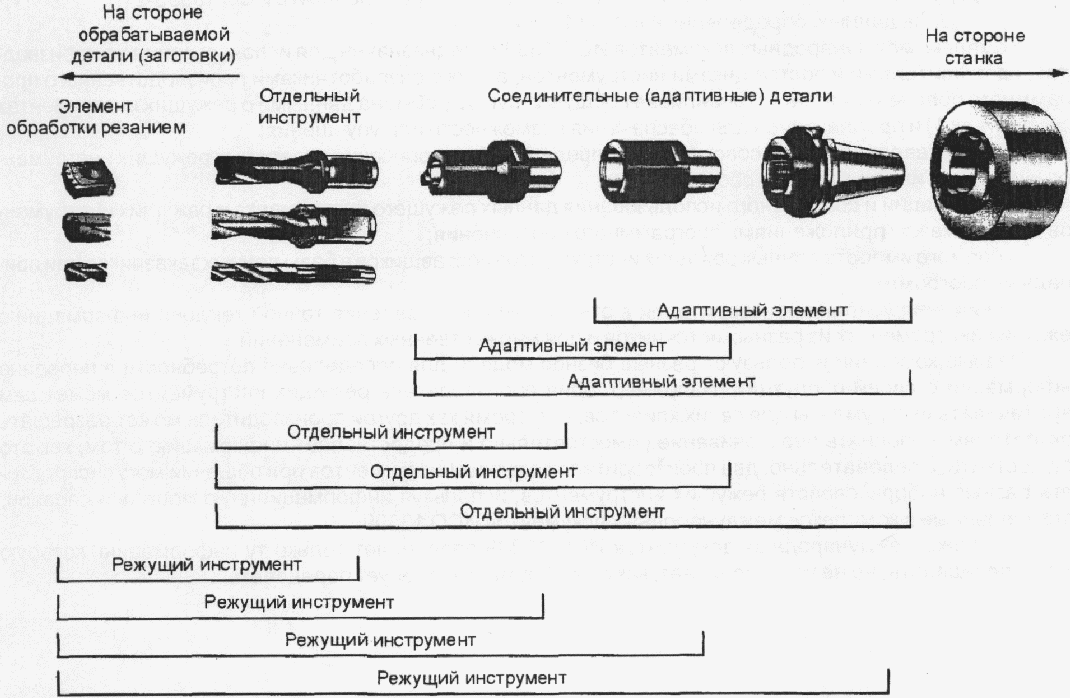

Примеры разных типов сборки компонентов режущего инструмента приведены на рисунке 1.
Рисунок 1 - Примеры разных типов сборок элементов
Описание режущих инструментов включает в себя геометрические данные и данные о размерах, данные идентификации и назначения, смешанные данные и данные о запасных частях, режущем материале и о возможных соединениях компонентов.
Использование инструментальной информационной модели, представленной в комплексе международных документов ИСО 13399, должно обеспечивать повышенную производительность как пользователя, так и инструментальных средств. Эффективное управление инструментальной информацией улучшает использование инструментальных средств. Использование инструментальной информационной модели позволяет идентифицировать "правильный" инструмент для каждой операции, начиная с закупки инструментов, и затем - при планировании, установке в металлорежущем станке, техническом обслуживании и повторном использовании этих инструментов. При этом сокращается время производственного цикла и повышается надежность и качество продукции. Пользователи инструментов получают прямую выгоду в результате улучшения поддержки со стороны предприятия - поставщика инструментов, которые получают возможность предоставлять стандартную сопроводительную информацию к инструментальной продукции. Компьютерные интерфейсы для информационного обмена становятся более эффективными.
Целью комплекса международных документов ИСО 13399 является обеспечение заинтересованных сторон средствами представления информации, которая характеризует режущие инструменты в компьютеризированной форме, не зависимой от конкретной компьютерной системы. Такое представление облегчает обработку и обмен данными по режущим инструментам при использовании различного программного обеспечения и компьютерных комплексов, а также обеспечивает поддержку применения этих данных при производственном планировании, обработке резанием и поставке инструментальных средств. Характер описания режущих инструментов позволяет осуществлять не только нейтральный обмен файлами, но также является основой для внедрения и совместного использования баз данных о продукции для достижения поставленных целей. Методы, используемые для этих представлений, разработаны техническим комитетом ТК 184 "Системы промышленной автоматизации и интеграция" и подкомитетом ПК 4 "Промышленные данные для представления данных о продукции" с использованием стандартизованных информационных моделей и словарей ссылок.
Информационная модель представляет собой формальную спецификацию различных идей, фактов и процессов, которые вместе дают описание реального мира, представляющего интерес, и которые предоставляют набор правил интерпретации. Информация представляет собой знание идей, фактов и/или процессов. Данные являются символами или функциями, которые отображают информацию с использованием правил, указывающих, как следует выполнять конкретную операцию, и словаря для определения терминов, идентифицирующих эти данные. Все участники коммуникационного процесса должны использовать одну и ту же информационную модель, одинаковый набор правил и один и тот же словарь во избежание путаницы и неправильного понимания. Если информационная модель и ее словарь реализованы на машинно-ориентированном языке, дополнительную выгоду получают в случае, если модель и язык подходят для обработки на ЭВМ.
Следовательно, техническая информационная модель является спецификацией данных, определяющей смысл этих данных, в частности, их технический контекст. Модель должна быть разработана с помощью формальных методов для обеспечения того, что она будет удовлетворять потребностям конкретной ситуации. Техническая информационная модель определяет информационные объекты, которые представляют концепции технического приложения, атрибуты определенных объектов и их взаимоотношения, а также ограничения, имеющие дополнительные значения. Информационная модель является абстрактной концепцией, которую можно использовать многократно в любой ситуации в рамках представляемого реального мира. После заполнения модели элементами данных и их значениями, которые являются приемлемыми в частной ситуации реального мира, получают экземпляр модели. Настоящий стандарт использует следующие ресурсы, разработанные ИСО ТК 184/ПК 4:
a) язык EXPRESS, соответствующий требованиям ИСО 10303-11 к определению информационной модели;
b) формат обмена данными, полученный из модели и определенный в ИСО 10303-21;
c) словарь данных, определенный в ИСО 13584.
Комплекс международных документов ИСО 13399 предназначен для использования на производстве, изготовителями и поставщиками инструментов, а также разработчиками производственного программного обеспечения. Он устанавливает общую структуру обмена данными о режущих инструментах (см. рисунок 1) и предназначен для обеспечения возможности или улучшения:
- представления общей совокупности определений для описания отдельных режущих инструментов и режущих инструментов в сборе;
- интеграции и совместного использования данных режущего инструмента и режущих инструментов в сборе между приложениями программного обеспечения;
- прямого импорта данных режущих инструментов поставщиков в базы данных заказчиков или прикладные программы;
- снижения усилий производителей в отношении представления точной текущей информации о режущих инструментах из разных источников и для множественных применений.
Разные компании используют разные бизнес-модели для определения потребности в передаче информации о своей продукции. Например, один производитель режущих инструментов может сам перетачивать инструменты для своих клиентов, в то время как другой производитель может разрешать покупателям выполнять перетачивание самостоятельно и предоставляет информацию о том, как это осуществить. Следовательно, два производителя режущих инструментов при общении могут использовать разные наборы свойств режущих инструментов, используя информационную модель и словари, установленные в комплексе международных документов ИСО 13399.
Комплекс международных документов ИСО 13399 определяет только ту информацию, которую можно передавать, но не устанавливает, какую информацию следует передавать.
1. Область применения
Настоящий стандарт устанавливает словарь ссылок на адаптивные элементы, а также их описательные свойства и домены значений.
Настоящий стандарт устанавливает справочный словарь, содержащий:
a) определения и идентификацию классов адаптивных элементов с ассоциированной схемой классификации;
b) определения и идентификацию типов элементов данных, которые представляют свойства адаптивных элементов;
c) определения и идентификацию доменов значений для описания указанных выше типов элементов данных.
Каждый класс, свойство или домен значений данной предметной области составляет статью справочного словаря, определенного в настоящем стандарте, что в свою очередь ассоциируется с машинно-ориентированным и удобочитаемым определением и машинно-ориентированной идентификацией. Идентификация словарной статьи допускает однозначную ссылку на нее из любого приложения, которое реализует информационную модель, определенную в ИСО 13399-1 <1>.
--------------------------------
<1> Определения и идентификацию словарных статей определяют с помощью стандартных данных, состоящих из экземпляров типов данных логических объектов языка EXPRESS, полученных на основе общепринятой словарной схемы в результате совместной работы ИСО ТК 184/ПК 4 и МЭК ПК 3D, и ее дополнений согласно ИСО 13584-24 и ИСО 13584-25.
Настоящий стандарт распространяется на:
- стандартные данные, представляющие разные классы адаптивных элементов;
- стандартные данные, представляющие разные свойства адаптивных элементов,
- стандартные данные, представляющие домены значений, используемых для свойств адаптивных элементов;
- единичный метод реализации, с помощью которого можно обмениваться стандартными данными, определенными в настоящем стандарте (см. ИСО 10303-21).
Настоящий стандарт не распространяется на:
- специализированные или экспертные знания в области проектирования и использования режущих инструментов;
- правила, используемые для установления информации, которой следует обмениваться;
- приложения в случае, когда вышеуказанные стандартные данные могут храниться или на них можно ссылаться;
- методы реализации, отличающиеся от приведенных в настоящем стандарте, с помощью которых стандартными данными можно обмениваться или на них можно ссылаться;
- информационные модели для режущих инструментов;
- определения классов и свойств режущих элементов, элементов резцов, компоновочных элементов, систем отсчета и общих понятий, а также систем соединения. Данная информация приведена в других стандартах комплекса ИСО 13399.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ИСО/ТС 13399-100 Представление и обмен данными по режущим инструментам. Часть 100. Определения, принципы и методы для справочных словарей (ISO/TS 13399-100, Cutting tool data representation and exchange - Part 100: Definitions, principles and methods for reference dictionaries)
3. Термины и определения
В настоящем стандарте применены термины, установленные в ИСО/ТС 13399-100, а также следующие термины с соответствующими определениями:
3.1. приемлемое свойство (applicable property): Свойство, определяемое для конкретного семейства изделий, применимое для любого элемента этого семейства.
[ИСО 13584-24]
3.2. основная семантическая единица (basic semantic unit): Логический объект, представляющий абсолютную и универсальную идентификацию классов и типов элементов данных в конкретной области применения.
[ИСО 13584-42]
3.3. стружка (chip): Материал, удаляемый с обрабатываемой заготовки в процессе резания.
[ИСО/ТС 13399-2]
3.4. система осей координат (coordinate axis system): Система правосторонних прямоугольных координат Декарта в трехмерном пространстве с тремя главными осями X, Y и Z.
[ИСО/ТС 13399-50]
3.5. режущий инструмент (cutting tool): Устройство, предназначенное для удаления материала с обрабатываемой детали с помощью сдвигающих действий режущей кромки.
Примечание - Режущий инструмент может состоять из одной или более адаптивных деталей, элементов резца и нескольких режущих элементов на устройстве резца (см. рисунок 1).
[ИСО 13399-1]
3.6. данные (data): Представление концепций фактов или инструкций в виде, который может быть использован для коммуникации, интерпретации или их обработки человеком или на компьютере.
[ИСО 10303-1]
3.7. тип элементов данных (data element type): Единица данных, для которой определены идентификация, описание и представление.
[ИСО 13584-42]
3.8. обмен данными (data exchange): Хранение, оценка, передача и архивирование данных.
[ИСО 10303-1]
3.9. тип данных (data type): Домен значений.
[ИСО 10303-11]
3.10. словарь (dictionary): Структурированный набор статей, имеющих значение, соответствующее каждой статье, идентифицирующей одно значение.
[ИСО 13584-511]
Примечание - В соответствии с ИСО 13399 словарь - это формальное и машинно-ориентированное представление онтологии.
3.11. сущность (entity): Класс информации, определенной ее атрибутами, которые определяют область значений в соответствии с общими атрибутами и ограничениями.
3.12. тип данных сущности (entity data type): Представление логического объекта.
[ИСО 10303-11]
3.13. экземпляр сущности (entity instance): Единица данных, представляющая единицу информации в пределах класса, определенного сущностью.
Примечание - Экземпляр сущности - это элемент домена, установленного типом данных сущности.
[ИСО 10303-11]
3.14. семейство элементов (family of items): Простое или родовое семейство элементов.
[ИСО 13584-42]
3.15. родовое семейство элементов (generic family of items): Группирование простых или родовых семейств элементов с целью классификации или для обобщения общей информации.
[ИСО 13584-42]
3.16. метод реализации (implementation method): Средства, предназначенные для обработки данных или обмена данных на компьютере.
[ИСО 10303-1]
3.17. информация (information): Факты, понятия или инструкции.
[ИСО 10303-1]
3.18. информационная модель (information model): Формальное описание ограниченного количества информации с целью приведения в соответствие особому требованию.
[ИСО 10303-1]
3.19. сторона станка (machine side): Направление, указывающее местоположение станка.
3.20. обработанная поверхность (machined surface): Поверхность, полученная в результате воздействия на нее режущего инструмента.
[ИСО 3002-1]
3.21. плоскость симметрии (mirror plane): Плоскость xz в системе осей координат.
[ИСО/ТС 13399-50]
3.22. онтология (ontology): Подробная согласованная спецификация концепций области применения, не зависимая от любого использования этих концепций.
[ИСО 13584-511]
Примечание - В соответствии с ИСО 13339 словарь - это формальное и машинно-ориентированное представление онтологии.
3.23. свойство (property): Характеристика продукта или процесса, которая может быть представлена типом элементов данных.
Примечание - Определение соответствует приведенному в ИСО 13584-42.
3.24. простое семейство элементов (simple family of items): Совокупность элементов, в которой каждый элемент может характеризоваться одной и той же группой свойств.
[ИСО 13584-42]
3.25. видимое свойство (visible property): Свойство, определяемое для семейства элементов, которое приемлемо или нет для разных элементов этого семейства.
[ИСО 13584-42]
3.26. обрабатываемая деталь или заготовка (workpiece): Объект, подвергаемый действию резанием.
[ИСО/ТС 13399-2]
3.27. сторона расположения обрабатываемой детали или заготовки (workpiece side): Направление, указывающее расположение обрабатываемой детали или заготовки.
[ИСО/ТС 13399-2]
3.28. плоскость xy (xy plane): Плоскость в системе осей координат X и Y, перпендикулярная к направлению оси Z.
[ИСО/ТС 13399-50]
3.29. плоскость xyw (xyw plane): Плоскость в системе осей координат, полученная путем вращения плоскости xy на угол вокруг оси X в направлении против часовой стрелки и расположенная на расстоянии XYWD от исходной системы осей координат.
[ИСО/ТС 13399-50]
3.30. плоскость xz (xz plane): Плоскость в системе осей координат X и Z, перпендикулярная к направлению оси Y.
3.31. плоскость xzw (xzw plane): Плоскость в системе осей координат, полученная путем вращения плоскости xz на угол вокруг оси Z в направлении против часовой стрелки и расположенная на расстоянии XZWD от исходной системы осей координат.
[ИСО/ТС 13399-50]
3.32. плоскость yz (yz plane): Плоскость в системе осей координат Y и Z, перпендикулярная к направлению оси X.
[ИСО/ТС 13399-50]
3.33. плоскость yzw (yzw plane): Плоскость в системе осей координат, полученная путем вращения плоскости yz на угол вокруг оси Y в направлении против часовой стрелки и расположенная на расстоянии YZWD от исходной системы осей координат.
[ИСО/ТС 13399-50]
Примечание - Плоскости xzw, xyw и yzw являются взаимно перпендикулярными.
4. Сокращения
BSU - основная семантическая единица (basic semantic unit);
DET - тип элементов данных (data element type).
5. Представление концепций онтологии в качестве статей словаря
Родовое семейство адаптивных элементов подразделяется на несколько простых семейств и классов, установленных в соответствии с их основной функцией.
Примечание - Адаптивный элемент может иметь одну или более функций.
В настоящем разделе концепцию в онтологии обозначают по имени символами нижнего регистра. Имя класса, который представляет концепцию в словаре, идентифицируют полужирными символами нижнего регистра с несколькими словами, соединенными линиями внизу.
Пример - Adaptive item type (тип адаптивного элемента) определяет имя понятия в онтологии; adaptive_item_type - это идентификатор класса в словаре, который представляет это понятие.
Некоторые определения свойств, которые являются приемлемыми к адаптивным элементам, определяют в терминах системы осей координат. Система координат - одна и та же для адаптивных элементов, элементов обработки резанием и элементов резца, определена в ИСО/ТС 13399-50. В настоящем стандарте приведены примеры описания этой системы для адаптивных элементов.
Каждая статья в словаре, независимо от того, класс это или свойство, идентифицируется числовым кодом BSU, который создается при составлении словаря. Основная семантическая единица может быть уникальной путем добавления кода, который является ссылкой на поставщика словаря. Каждый классифицированный элемент в следующих подразделах ассоциируется с его определением в словаре.
Структура классификации приведена в приложении B, определения классов адаптивных элементов - в приложении C, а свойства адаптивных элементов - в приложении D.
5.1. Тип адаптивного элемента Adaptive_item_type
Adaptive_item_type является родовым семейством элементов, формирующих соединения между компонентами режущего инструмента, исключая элементы, предназначенные для обработки резанием (пластины и т.д.), и между режущим инструментом и механическим станком.
Adaptive_item_type включает в себя в качестве подклассов следующие простые семейства и элементы:
- converter (преобразователь);
- driver (привод);
- extender (удлинитель);
- reducer (переходник).
5.1.1. Converter
Преобразователь - это тип адаптивного элемента с разными типами соединений, формы и размера на стороне станка со стороны обрабатываемой детали или заготовки.
Converter включает в себя в качестве подклассов следующие элементы:
- prismatic_prismatic (соединение призматическое с призматическим);
- prismatic_round (соединение призматическое с круглым);
- round_prismatic (соединение круглое с призматическим);
- round_round (соединение круглое с круглым).
5.1.1.1. Prismatic_prismatic
Prismatic_prismatic - это тип адаптивного элемента, который превращает соединение из одного плоского бокового поперечного сечения в другое.
Примечание - Последовательность изменения соединения происходит со стороны станка к стороне обрабатываемой детали.
5.1.1.2. Prismatic_round
Prismatic_round - это тип адаптивного элемента, который превращает соединение из плоского бокового поперечного сечения в круглое поперечное сечение.
Примечание - Последовательность изменения соединения происходит со стороны станка к стороне обрабатываемой детали.
5.1.1.3. Round_prismatic
Round_prismatic - это тип адаптивного элемента, который превращает соединение из круглого поперечного сечения в плоское боковое соединение.
Примечание - Последовательность изменения соединения происходит со стороны станка к стороне обрабатываемой детали.
5.1.1.4. Round_round
Round_round - это тип адаптивного элемента, который изменяет соединение от одного круглого поперечного сечения к другому.
Примечание - Последовательность изменения происходит со стороны станка к стороне обрабатываемой детали.
5.1.2. Driver
Привод - это тип адаптивного элемента, обладающий способностью вращать режущий инструмент для операций резания не на главной оси шпинделя станка.
5.1.3. Extender
Удлинитель - это тип адаптивного элемента, который увеличивает длину режущего инструмента в сборе.
Примечание - Адаптивный элемент имеет одинаковые тип соединения, форму и размеры на стороне станка и обрабатываемой детали.
5.1.4. Reducer
Переходник - это тип адаптивного элемента, который уменьшает соединение режущего инструмента в сборе.
Примечание 1 - Адаптивный элемент имеет одинаковые тип соединения и форму на стороне станка и обрабатываемой детали.
Примечание 2 - Соединения на каждой из двух сторон элемента должны быть разными по типу, например вилка и розетка.
Переходник включает в себя в качестве подклассов следующие элементы:
- reducer_prismatic (соединение переходника с призматическим сечением);
- reducer_round (соединение переходника с круглым сечением).
5.1.4.1. Reducer_prismatic
Reducer_prismatic - это тип адаптивного элемента, который уменьшает размер соединения с плоскими сторонами.
5.1.4.2. Reducer_round
Reducer_round - это тип адаптивного элемента, который уменьшает размер соединения с неплоским боковым поперечным сечением.
6. Свойства типов адаптивных элементов
Свойства, приемлемые для элементов, указанных в разделе 5, определены в приложении D, в котором также установлена ассоциация свойства с классом. При составлении словаря все свойства должны быть видимыми в корневом классе словаря и определены как применимые свойства на уровне класса, где они используются. Имена свойств, которые могут быть применимы к типам адаптивных элементов с кодами идентификации BSU, указаны в таблице 1. Порядок имен в таблице следует читать слева направо.
Таблица 1
Наименования свойств и коды идентификации
Наименование свойства
Код идентификации (BSU)
Усиление включения
71EBBA9B56D06
Зажим держателя
71CED04F3300A
Выступ регулировочного винта
71EAC0F0EFDB6
Свойство радиального регулирования
71D0845C34AB9
Сбалансировано по плану
71EAC0CAB861F
Максимальный диаметр главной части тела
71D08462F8185
Высота тела
71EBB332C60EB
Максимальная длина тела
71DCD3B16750B
Длина конического дна тела
71EADEA2BF8DF
Свойство круга отверстия для болта
71EDCB7490ED5
Максимальное усилие зажима
71CED05149532
Максимальная длина зажима
71ED6E54B15C4
Ширина зажима
71EBAF85006BD
Диаметр расточки соединения
71E01D92C41E8
Метод включения
71EBBA9BCB5F2
Зажим резцедержателя
71CED04F920EC
Свойство осевого регулирования
71D0845BB2310
Код качества равновесия
71DF151EA5CF1
Диаметр главной части тела
71ED6A9AF7D1D
Угол с половинной конусностью тела
71EAC472BD116
Длина тела
71ED6AA478A3D
Код материала тела
71DF1523224D8
Ширина тела
71EBB33230236
Код размера картриджа
71DF1523EE184
Длина зажима
71EBAF896BE9A
Минимальная длина зажима
71EBB339ED2BD
Глубина расточки соединения
71EAC48CAD407
Максимальный диаметр расточки соединения
71EBDBF4D0F49
Минимальный диаметр расточки соединения
71EBDBF49F96C
Код соединения на стороне обрабатываемой детали
71D102AE8A5A9
Диаметр соединения
71EBDBF5060E6
Код размера соединения
71FC193318002
Минимальная длина препятствия при замене инструментов
71CF2989AF0E0
Система единиц
71EBBA9ED6C0A
Диаметр контактной поверхности на стороне станка
71D087D97FCE3
Свойство подачи смазочно-охлаждающей жидкости
71EBB342CC751
Обеспечение данными о стружке
71CF29869CA0F
Функциональная высота
71CF29994E737
Минимальная функциональная длина
71EBC1EB8456A
Каппа
71ED6E4A7EFBA
Полная габаритная высота
71D078EB73E87
Полная габаритная ширина
71CF299257986
Код соединения на стороне станка
71D102AE3B252
Число соединений на стороне обрабатываемой детали
71EDD2C17746F
Размер резьбы головки, удерживающей соединение
71CF298A76B66
Базовый компонент единицы соединения
71ED6E16D5978
Диаметр поверхности контакта на стороне обрабатываемой детали
71EAC0DD5D650
Свойство демпфирования
71CED03D70452
Тип ведущей шпонки
71EC5E1ECC776
Функциональная длина
71DCD39338974
Функциональная ширина
71CF29984CDA7
Свойство шпоночной канавки
71DF5C0761888
Габаритная длина
71D078EB7C086
Фита
71ED6E4AE850B
Выступающая длина
71DCD394BB20E
Удельное сопротивление
71ED6E4B254E5
Высота хвостовика инструмента
71CF29883E014
Ширина хвостовика инструмента
71CF298751FCF
Максимальный диаметр препятствия при замене инструментов
71CF298A3A99A
Код формы инструмента
71D078FBF6C68
Полезная длина
71EBB33490FDA
Масса детали
71CED03C97AAB
Максимальное число оборотов в минуту
71DF153A691F2
Диаметр хвостовика инструмента
71CF29862B277
Длина хвостовика инструмента
71CF298870946
Сторона
71EBDBF130AE6
Максимальная полезная длина
71CF2992BDBCC
Приложение A
(справочное)
РЕГИСТРАЦИЯ ИНФОРМАЦИОННОГО ОБЪЕКТА
A.1. Идентификация документа
Для идентификации информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:
{ISO technical specification 13399 part (4) version (1)}
Смысл этого значения аналогичен приведенному в ИСО/МЭК 8824-1 и ИСО 13584-1.
A.2. Идентификация словаря
Словарь, определенный в настоящем стандарте, имеет следующий идентификатор объекта:
{ISO technical specification 13399 part (4) version (1) object (1) adaptive items (1)}
Приложение B
(справочное)
СТРУКТУРА КЛАССИФИКАЦИИ
Структура классификации родовых семейств в словаре с расширенной структурой класса типа адаптивных элементов приведена в таблице B.1 с целью показать взаимоотношения между классами, имеющими отношение к адаптивным элементам и другим классам по ИСО 13399.
Примечание - Определения классов, имеющих отношение к адаптивным элементам, приведены в приложении C. Определения систем отсчета, используемых в определении некоторых свойств, приведены в ИСО 13399-50.
Таблица B.1
Структура классификации
Наименование класса
Родительский класс
Класс BSU
Библиотека режущих инструментов
Класс корня
71CE7A72B6DA7
Тип адаптивных элементов
71CE7A72B6DA7
71EAD37F18F34
Преобразователь
71EAD37F18F34
71EAD3871D313
Привод
71EAD37F18F34
71EAD388173EE
Удлинитель
71EAD37F18F34
71EEBDADB63BE
Переходник
71EAD37F18F34
71EAD385E51A0
Регулировка
71CE7A72B6DA7
71ED884159C90
Тип адаптивных элементов
71CE7A72B6DA7
71CE7A795C05C
Круг отверстия под болт
71CE7A72B6DA7
71E02520881F1
Признак интерфейса соединения
71CE7A72B6DA7
71DF8C37D9115
Подача охлаждающей жидкости
71CE7A72B6DA7
71DF8C3C065EB
Признак режущего элемента
71CE7A72B6DA7
71DD6C82F72DA
Тип режущего элемента
71CE7A72B6DA7
71D1AA6C8FC75
Операция резания
71CE7A72B6DA7
71DFF83D21D50
Режущий инструмент
71CE7A72B6DA7
71CE7A7A5038B
Фланец
71CE7A72B6DA7
71EC5A767182E
Шпоночная канавка
71CE7A72B6DA7
71DF5C026BCE7
Механизм блокировки
71CE7A72B6DA7
71EBAB85BB5FA
Система отсчета
71CE7A72B6DA7
71CF2968F7A9E
Осевое биение
71CE7A72B6DA7
71EDD2B84143C
Радиальное биение
71CE7A72B6DA7
71EDD2B858274
Признак элемента резца
71CE7A72B6DA7
71DD70376771D
Тип элемента резца
71CE7A72B6DA7
71E01A004C775
Наружная резьба инструмента
71CE7A72B6DA7
71FC1D22BF4CD
Внутренняя резьба инструмента
71CE7A72B6DA7
71FC1D25097D7
Приложение C
(справочное)
ОПРЕДЕЛЕНИЯ КЛАССОВ
Настоящее приложение распространяется на классы признаков элементов обработки резанием, типы элементов обработки резанием и системы ссылок, необходимые для определения свойств этих классов.
Информация по каждому классу представлена следующим образом:
Код BSU - номер версии
Номер пересмотра
предпочтительное имя
Краткое имя
Определение
Примечание
Замечания
Свойства:
Подклассы:
71EAD37F18F34-1
1
adaptive item type
ait
Семейство объектов для компоновки режущего инструмента, группируется по их основному свойству.
Примечание - Адаптивный элемент может иметь одну или больше функций.
Свойства:
71CED03C97AAB-1 - масса элемента;
71CED04F3300A-1 - зажим адаптера (инструментальной оправки);
71CED04F920EC-1 - зажим резца в адаптере;
71CF29869CA0F-1 - предоставление данных о стружке;
71D078EB7C086-1 - полная габаритная длина;
71D078FBF6C68-1 - код стиля инструмента;
71D102AE3B252-1 - код соединения на стороне станка;
71D102AE8A5A9-1 - код соединения на стороне обрабатываемой детали;
71DCD39338974-1 - функциональная длина;
71DCD394BB20E-1 - длина, выступающая вперед;
71DF1523224D8-1 - код материала тела;
71DF153A691F2-1 - максимальное число оборотов в минуту;
71EBB342CC751-1 - свойство смазочно-охлаждающей жидкости;
71EBBA9B56D06-1 - усиление включения;
71EBBA9BCB5F2-1 - метод включения;
71EBBA9ED6C0A-1 - система единиц измерения;
71EBDBF130AE6-1 - сторона;
71EBDBF5060E6-1 - диаметр соединения;
71ED6E16D5978-1 - базис единицы соединения;
71FC193318002-1 - код размера соединения;
71FC29862B277 - диаметр хвостовика инструмента.
Подклассы:
71EAD385E51A0-001 - переходник;
71EAD3871D313-001 - преобразователь;
71EAD388173EE-001 - привод;
71EEBDADB63BE-001 - удлинитель.
71EAD3871D313-1
1
converter
cnvtr
Адаптивный элемент с различными типами, стилями и размерами соединений на стороне станка со стороны обрабатываемой детали или заготовки.
Свойства:
71CED03D70452-1 - свойство демпфирования;
71CED05149532-1 - максимальное усилие зажима;
71CF298751FCF-1 - ширина хвостовика;
71CF29883E014-1 - высота хвостовика;
71CF298870946-1 - длина хвостовика;
71CF2989AF0E0-1 - минимальная длина препятствия автоматической замены инструмента;
71CF298A3A99A-1 - максимальная длина препятствия автоматической замены инструмента;
71CF298A76B66-1 - размер резьбы головки, удерживающей соединение;
71CF299257986-1 - габаритная ширина;
71CF2992BDBCC-1 - максимальная полезная длина;
71CF29984CDA7-1 - функциональная ширина;
71CF29994E737-1 - функциональная высота;
71D078EB73E87-1 - габаритная высота;
71D0845BB2310-1 - свойство осевого регулирования;
71D0845C34AB9-1 - свойство радиального регулирования;
71D08462F8185-1 - диаметр тела;
71D087D97FCE3-1 - диаметр контактной поверхности на стороне станка;
71DCD3B16750B-1 - максимальная длина тела;
71DF151EA5CF1-1 - код качества балансировки;
71DF1523EE184-1 - код размера картриджа;
71DF5C0761888-1 - свойство шпоночной канавки;
71E01D92C41E8-1 - диаметр расточки соединения;
71EAC0CAB861F-1 - сбалансировано по плану;
71EAC0DD5D650-1 - диаметр контактной поверхности на стороне обрабатываемой детали (заготовки);
71EAC0F0EFDB6-1 - выступ регулировочного винта;
71EAC472BD116-1 - угол конусности половины тела;
71EAC48CAD407-1 - глубина расточки соединения;
71EADEA2BF8DF-1 - длина до конца конуса тела;
71EBAF85006BD-1 - ширина зажима;
71EBAF896BE9A-1 - длина зажима;
71EBB33230236-1 - ширина тела;
71EBB332C60EB-1 - высота тела;
71EBB33490FDA-1 - полезная длина;
71EBB339ED2BD-1 - минимальная длина зажима;
71EBC1EB8456A-1 - минимальная функциональная длина;
71EBDBF49F96C-1 - минимальный диаметр расточки соединения;
71EBDBF4D0F49-1 - максимальный диаметр расточки соединения;
71EC5E1ECC776-1 - тип ведущей шпонки;
71ED6A9AF7D1D-1 - диаметр тела;
71ED6AA478A3D-1 - длина тела (основной части инструмента);
71ED6E4A7EFBA-1 - каппа;
71ED6E4AE850B-1 - фи;
71ED6E4B254E5-1 - удельное сопротивление;
71ED6E54B15C4-1 - максимальная длина зажима;
71EDCB7490ED5-1 - свойство круга отверстия для болта;
71EDD2C17746F-1 - число соединений на стороне обрабатываемой детали.
71EAD388173EE-1
1
driver
drvr
Адаптивный элемент, обладающий способностью вращать режущий инструмент в процессе операций резания, установленных не на оси шпинделя станка.
Свойства:
71CED05149532-1 - максимальное усилие зажима;
71CF298751FCF-1 - ширина хвостовика;
71CF29883E014-1 - высота хвостовика;
71CF298870946-1 - длина хвостовика;
71CF299257986-1 - габаритная ширина;
71CF29984CDA7-1 - функциональная ширина;
71CF29994E737-1 - функциональная высота;
71D078EB73E87-1 - габаритная высота;
71DCD3B16750B-1 - максимальная длина тела;
71DF5C0761888-1 - свойство шпоночной канавки;
71E01D92C41E8-1 - диаметр расточки соединения;
71EAC0DD5D650-1 - диаметр контактной поверхности на стороне обрабатываемой детали;
71EAC48CAD407-1 - глубина расточки отверстия;
71EBB33230236-1 - ширина тела;
71EBB332C60EB-1 - высота тела;
71EBC1EB8456A-1 - минимальная функциональная длина;
71EC5E1ECC776-1 - тип ведущей шпонки;
71ED6AA478A3D-1 - длина тела;
71ED6E4A7EFBA-1 - каппа;
71ED6E4AE850B-1 - фи;
71ED6E4B254E5-1 - удельное сопротивление;
71EDCB7490ED5-1 - свойство круга отверстия для болта.
71EEBDADB63BE-1
1
extender
extdr
Адаптивный элемент, увеличивающий длину скомпонованного режущего инструмента.
Примечание - Адаптивный элемент имеет одинаковые тип соединения, форму и размеры на стороне станка и обрабатываемой детали или заготовки.
Свойства:
71CED03D70452-1 - свойство демпфирования;
71CED05149532-1 - максимальное усилие зажима;
71CF298A76B66-1 - размер резьбы головки, удерживающей соединение;
71CF299257986-1 - габаритная ширина;
71D078EB73E87-1 - габаритная высота;
71D0845BB2310-1 - свойство осевого регулирования;
71D0845C34AB9-1 - свойство радиального регулирования;
71D08462F8185-1 - максимальный диаметр тела;
71D087D97FCE3-1 - диаметр контактной поверхности на стороне станка;
71DCD3B16750B-1 - максимальная длина тела;
71DF151EA5CF1-1 - код качества баланса;
71DF5C0761888-1 - свойство шпоночной канавки;
71E01D92C41E8-1 - диаметр расточки соединения;
71EAC0CAB861F-1 - сбалансировано по плану;
71EAC0DD5D650-1 - диаметр контактной поверхности на стороне обрабатываемой детали;
71EAC472BD116-1 - угол конусности половины тела;
71EAC48CAD407-1 - глубина расточки соединения;
71EADEA2BF8DF-1 - длина до конца конуса тела резца;
71EBB33230236-1 - ширина тела;
71EBB332C60EB-1 - высота тела;
71EBC1EB8456A-1 - минимальная функциональная длина;
71EC5E1ECC776-1 - тип ведущей шпонки;
71ED6A9AF7D1D-1 - диаметр тела;
71ED6AA478A3D-1 - длина тела;
71EDCB7490ED5-1 - свойство круга отверстия для болта.
71EAD385E51AO-1
1
reducer
red
Адаптивный элемент, уменьшающий размер соединения в скомпонованном режущем инструменте.
Примечание 1 - Адаптивный элемент имеет одинаковые тип и форму соединений на стороне станка и стороне обрабатываемой детали.
Примечание 2 - Соединения на каждой из сторон элемента должны быть разного типа, например вилка и розетка.
Свойства:
71CED03D70452-1 - свойство демпфирования;
71CED05149532-1 - максимальное усилие зажима;
71CF298751FCF-1 - ширина хвостовика;
71CF29883E014-1 - высота хвостовика;
71CF298870946-1 - длина хвостовика;
71CF2989AF0E0-1 - минимальная длина препятствия автоматической замены инструмента;
71CF298A3A99A-1 - максимальная длина препятствия автоматической замены инструмента;
71CF298A76B66-1 - размер резьбы головки, удерживающей соединение;
71CF299257986-1 - габаритная ширина;
71CF29984CDA7-1 - функциональная ширина;
71CF29994E737-1 - функциональная высота;
71D078EB73E87-1 - габаритная высота;
71D0845BB2310-1 - свойство осевого регулирования;
71D0845C34AB9-1 - свойство радиального регулирования;
71D08462F8185-1 - максимальный диаметр тела;
71D087D97FCE3-1 - диаметр контактной поверхности на стороне станка;
71DCD3B16750B-1 - максимальная длина тела;
71DF151EA5CF1-1 - код точности балансировки;
71DF5C0761888-1 - свойство шпоночной канавки;
71E01D92C41E8-1 - диаметр расточки соединения;
71EAC0CAB861F-1 - сбалансировано по плану;
71EAC0DD5D650-1 - диаметр контактной поверхности на стороне обрабатываемой детали;
71EAC48CAD407-1 - глубина расточки соединения;
71EBAF85006BD-1 - ширина зажима;
71EBB33230236-1 - ширина тела;
71EBB332C60EB-1 - высота тела;
71EBB33490FDA-1 - полезная длина;
71EBC1EB8456A-1 - минимальная функциональная длина;
71EC5E1ECC776-1 - тип ведущей шпонки;
71ED6A9AF7D1D-1 - диаметр тела;
71ED6AA478A3D-1 - длина тела;
71ED6E4A7EFBA-1 - каппа;
71ED6E4AE850B-1 - фи;
71ED6E4B254E5-1 - удельное сопротивление;
71EDCB7490ED5-1 - свойство круга отверстия для болта.
Приложение D
(справочное)
ОПРЕДЕЛЕНИЯ СВОЙСТВ АДАПТИВНЫХ ЭЛЕМЕНТОВ
В настоящем приложении применено следующее представление статей:
BSU - номер версии
Номер пересмотра
Формат значения
группа типов данных
тип данных
идентификатор элемента
предпочтительное имя
краткое имя
СИМВОЛ
синонимическое имя
определение
источник определения
BSD свойства состояния = имя свойства состояния
Неколичественный код = значение кода
Источник определения кода
Примечание
Замечания:
Ссылка на иллюстрацию: Рисунок <номер рисунка в приложении>
Видимый класс:
Применимые классы:
Примечание 1 - Статья может не включать в себя всю вышеуказанную информацию.
Примечание 2 - Форматы значений свойств приведены в ИСО 13399-100.
71EBBA9B56D06-1
1
NR2 S..3.3
простая
реальная мера
N
actuation force
lmaf
LMAF
Линейное усиление, необходимое для включения механизма блокировки.
Примечание - Actuation force может быть применено с целью включения или выключения механизма.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD37F18F34-1 - тип адаптивных элементов;
71EBAB85BB5FA - механизм блокировки.
71EBBA9BCB5F2-1
1
X17
простая
неколичественный код
actuation method
lam
LAM
Описание процесса включения блокирующего механизма.
auto = automatic (автоматический);
man = manual (ручной).
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD37F18F34-1 - тип адаптивных элементов;
71EBAB85BB5FA - механизм блокировки.
71CED04F3300A-1
1
X17
простая
строка
adaptor clamp
adc
ADC
Метод удерживания соединительной детали (адаптера).
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD37F18F34-1 - тип адаптивных элементов.
71CED04F920EC-1
1
X17
простая
строка
adaptor tool clamp
atc
ATC
Метод удерживания элемента резца в адаптивном элементе.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD37F18F34-1 - тип адаптивных элементов.
71EAC0F0EFDB6-1
1
NR2 S..3.3
простая
реальная мера
мм
adjusting screw protrusion
asp
ASP
Расстояние от тела элемента резца или адаптивного элемента до конца регулировочного винта.
ИСО 5611

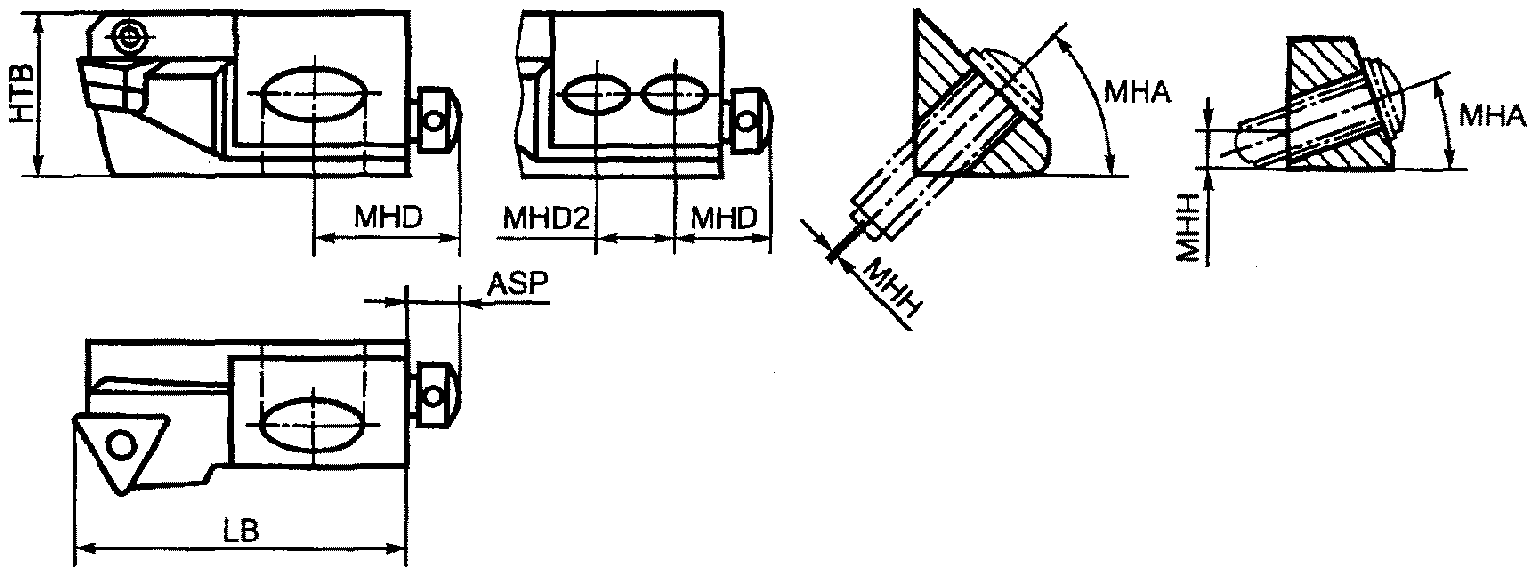

Ссылка на иллюстрацию: Рисунок E.8.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD3871D313-1 - преобразователь.
71D0845BB2310-1
1
X1
простая
булево выражение
adjustment axial property
adjap
ADJAP
Наличие признака регулирования осевого положения, в котором режущая кромка может перемещаться параллельно оси элемента резца или резец может перемещаться параллельно оси адаптивного элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04C377D-1 - протяжка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71D0845C34AB9-1
1
X1
простая
булево выражение
adjustment radial property
adjrp
ADJRP
Наличие признака регулирования радиального положения, в котором режущая кромка может перемещаться перпендикулярно к оси элемента резца или резец может быть перемещен перпендикулярно к оси адаптивного элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04C377D-1 - протяжка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71DF151EA5CF1-1
1
X17
простая
строка
balance quality code
blq
BLQ
Идентификатор остаточного несбалансированного эффекта вращающегося инструмента.
ИСО 1940-1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71F0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EAC0CAB861F1-1
1
X1
простое
булево выражение
balanced by design
bbd
BBD
Идентификатор, определяющий, учтен ли для элемента резца или адаптивного элемента центр тяжести на оси вращения.
Примечание - Конструктивную уравновешенность детали не определяют в процессе испытания методом вращения.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71F0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71ED6A9AF7D1D-1
1
NR2 S..3.3
простая
реальная мера
мм
body diameter
bd
BD
Расстояние между параллельными касательными на круглом поперечном сечении элемента резца или адаптивного элемента.
Примечание - Для элемента с измененной внешней формой значение длины тела может быть получено с помощью индексируемых идентификаторов.

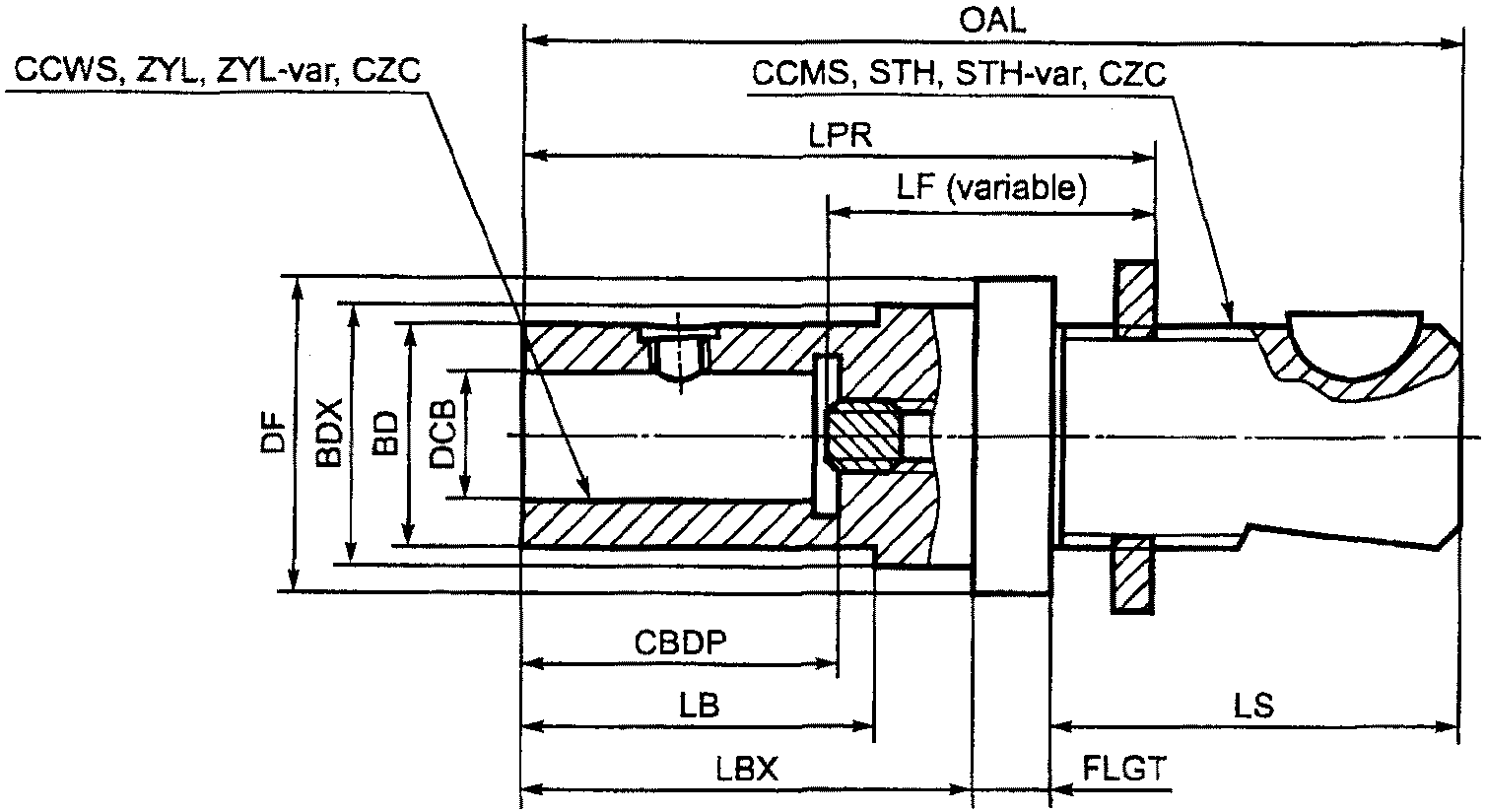

Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A081855D-1 - протяжка для обработки конусов;
71E01A082DE72-1 - дисковая протяжка;
71E0251F304E1-1 - вращающееся сверло;
71E02C544BABE-1 - резец для удаления заусенцев;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71D08462F8185-1
1
NR2 S..3.3
простая
реальная мера
мм
body diameter maximum
bdx
BDX
Наибольший диаметр тела элемента резца или адаптивного элемента.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A081855D-1 - конусная протяжка;
71E01A082DE72-1 - дисковая протяжка;
71E01A0E4EE75-1 - цилиндрический штамп;
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EAC472BD116-1
1
NR2 S..3.3
простая
реальная мера
мм
body half tamper angle
bhta
BHTA
Угол перехода между двумя диаметрами тела элемента резца или адаптивного элемента, измеренный от оси элемента.
Примечание 1 - Этот угол не используют для какого-либо конуса соединения.
Примечание 2 - Применим для элементов резца и адаптивных элементов.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04E0236-1 - метчик для нарезки резьбы;
71E01A05D27A8-1 - концевая фреза;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EBB332C60EB-1
1
NR2 S..3.3
простая
реальная мера
мм
body height
htb
HTB
Расстояние, измеренное вдоль оси Z между краями тела, исключая выступ блокирующих механизмов.
Ссылка на иллюстрацию: Рисунок E.4.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A04F70F7-1 - плашка для нарезания резьбы;
71E01A082DE72-1 - дисковая протяжка;
71E01A0E85121-1 - призматическая протяжка;
75E01A0E85121-1 - призматический резцедержатель;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71ED6AA478A3D-1
1
NR2 S..3.3
Простая
реальная мера
мм
body length
lb
LB
Расстояние, измеренное вдоль оси X от точки элемента, ближайшей к обрабатываемой детали, включая режущий элемент резца, но исключая выступающий механизм закрепления для адаптивного элемента, до определенного изменения внешней формы элемента резца или адаптивного элемента.
Примечание - Для элемента с несколькими изменениями внешней формы значения длины тела могут быть объединены с помощью индексируемых идентификаторов.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A04F70F7-1 - плашка для нарезания резьбы;
71E01A0540BE7-1 - цилиндрическая фреза;
71E01A05B627B-1 - торцевая фреза;
71E01A05D27A8-1 - концевая фреза;
71E01A067F73C-1 - ступенчатое сверло;
71E01A069566C-1 - сверлильная головка для снятия фаски;
71E01A06A8A08-1 - сверло-зенковка;
71E01A06BF88D-1 - сверло для цилиндрической зенковки (цековки);
71E01A0769982-1 - сверло для кольцевого сверления;
71E01A07ECCCF-1 - профильная развертка;
71E01A07FF350-1 - ступенчатая развертка;
71E01A081855D-1 - конусная протяжка;
71E01A0838E9B-1 - призматическая протяжка;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель;
71EF07DFC283C-1 - сдвоенная двусторонняя дисковая фреза;
71EF07E083383-1 - фреза для нарезания резьбы и пазов.
71DCD3B16750B-1
1
NR2 S..3.3
простая
реальная мера
мм
body length maximum
lbx
LBX
Расстояние, измеренное вдоль оси X от точки элемента, ближайшей к обрабатываемой детали, включая режущий элемент резца, но исключая выступающий механизм закрепления адаптивного элемента, до переднего фланца тела с фланцем или до начала интерфейса соединения на стороне станка для цилиндрических или призматических хвостовиков.
Примечание - Если интерфейсная деталь перекрывает тело элемента резца, то этот размер включает в себя часть перекрытия признака интерфейса соединения.

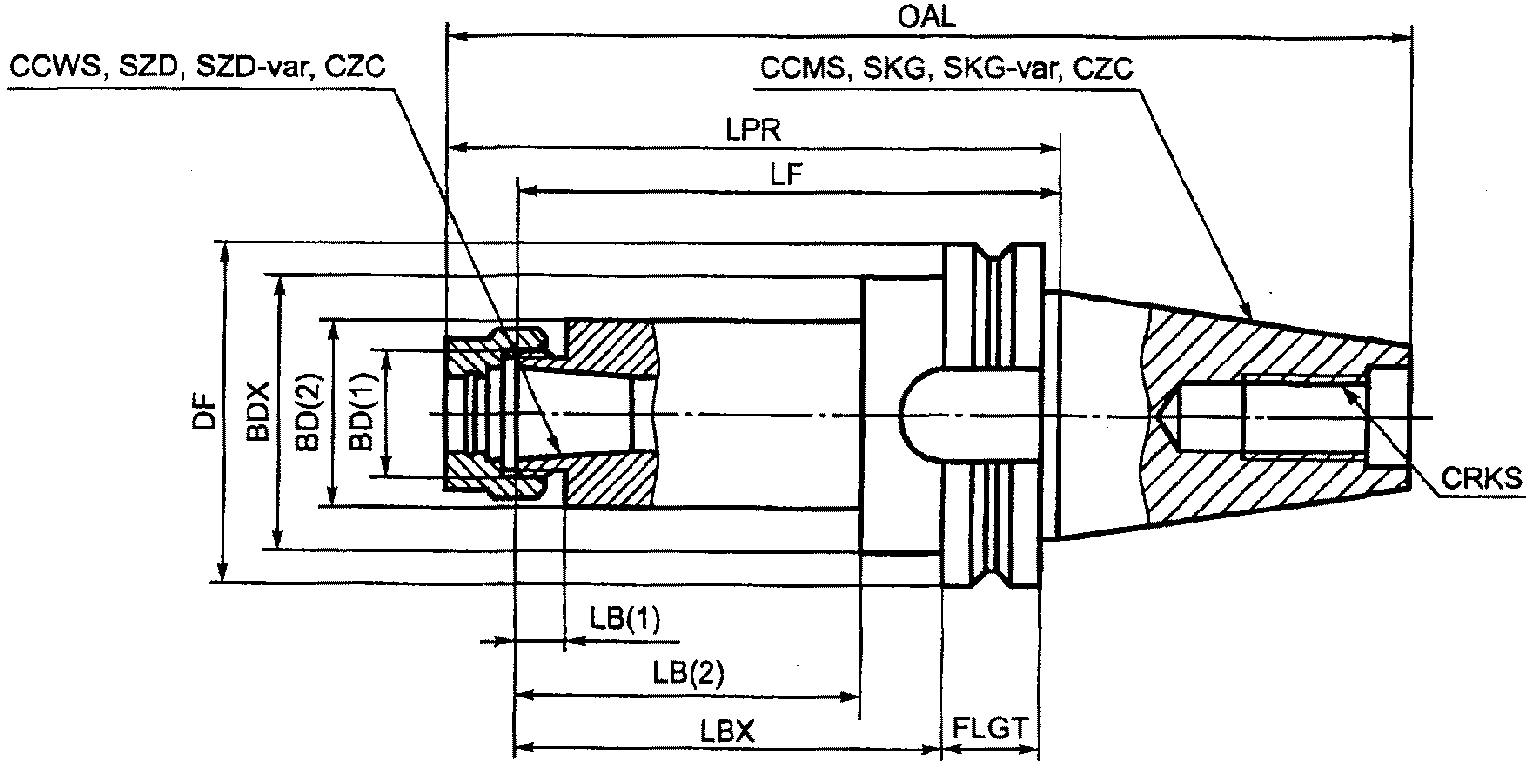

Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A081855D-1 - конусная протяжка;
71E01A0838E9B-1 - призматическая протяжка;
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E0251F304E1-1 - вращающееся сверло;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71DF1523224D8-1
1
X 17
простая
строка
body material code
bmc
BMC
Идентификатор основного материала элемента резца или адаптивного элемента. Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71EADEA2BF8DF-1
1
NR2 S..3.3
простая
реальная мера
мм
body taper end length
btel
BTEL
Расстояние от торца элемента резца или адаптивного элемента до конца конуса тела резца, измеренное по оси элемента резца или по оси адаптивного элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EBB33230236-1
1
NR2 S..3.3
простая
реальная мера
мм
body width
wb
WB
Расстояние, измеренное по оси Y между границами тела, исключая какой-либо выступ механизмов закрепления.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A0838E9B-1 - призматическая протяжка;
71E01A0E79239-1 - шестиугольный штамп;
71E01A0E85121-1 - призматический держатель резца;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71EDCB7490ED5-1
1
X1
простое
булево выражение
bolt hole circle property
bhcp
BHCP
Наличие свойства круглого отверстия для болта.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71DF1523EE184-1
1
X17
простая
строка
cartridge size code
casc
CASC
Идентификатор размера картриджа.
ИСО 5608, ИСО 5611.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A04C3377D-1 - протяжка;
71EAD3871D313-1 - преобразователь.
71CED05149532-1
1
NR2 S..3.3
простая
реальная мера
МПа
clamping force maximum
mxc
MXC
Наибольшее усилие, которое может быть приложено элементом сборки.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71EBAF896B9A-1
1
NR2 S..3.3
простая
реальная мера
мм
clamping length
lsc
LSC
Длина части элемента резца или адаптивного элемента, участвующего в соединении.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A0E9CBA9-1 - расточная оправка;
71EAD3871D313-1 - преобразователь.
71ED654B15C4-1
1
NR2 S..3.3
простая
реальная мера
мм
clamping length maximum
lscx
LSCX
Наибольшая часть соединения, необходимая для обеспечения нормального функционирования резца или адаптивного элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A0E9CBA9-1 - расточная оправка;
71EAD3871D313-1 - преобразователь.
71EBB339ED2BD-1
1
NR2 S..3.3
минимальный уровень
реальная мера
мм
clamping length minimum
lscx
LSCX
Наименьшая часть соединения, необходимая для обеспечения того, что ни резец, ни адаптивный элемент не будут повреждены.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A0E9CBA9-1 - расточная оправка;
71EAD3871D313-1 - преобразователь.
71EBAF85006BD-1
1
NR2 S..3.3
простая
реальная мера
мм
clamping width
wsc
WSC
Ширина части элемента резца или адаптивного элемента, участвующей в соединении.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A0838E9B-1 - призматическая протяжка;
71E01A0E85121-1 - призматический держатель резца;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь.
71D102AE3B252-1
1
X14
простая
строка
connection code machine side
ccms
CCMS
Идентификатор способности соединять компонент режущего инструмента с другим компонентом на стороне станка.
Значение кода должно включать в себя комбинацию краткого имени класса признака элемента и значений кода размера соединения, варианта, базиса элементов соединения, качества подачи СОЖ и типа формы.
Примечание 1 - Два элемента могут быть соединены вместе, если они имеют одинаковое кодовое значение.
Примечание 2 - Код соединения не применяют для элементов сборки, но применяют для класса цанговых патронов.
Замечание - Примером кода соединения цилиндрического хвостовика инструмента, соответствующего требованиям ИСО 3338-2, с диаметром хвостовика 25 мм внутренней СОЖ является код ZYL025010M1EXT.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71DF8C37D9115-1 - характеристика интерфейса соединения;
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента;
71EC61E726811-1 - цанга.
71D102AE8A5A9-1
1
X14
простая
строка
connection code workpiece side
ccws
CCWS
Идентификатор способности соединять компонент режущего инструмента с другим компонентом на стороне обрабатываемой детали или заготовки.
Примечание 1 - Два элемента могут быть соединены вместе, если они имеют одинаковое кодовое значение.
Примечание 2 - Код соединения не применяют для элементов сборки, но применяют для класса цанговых патронов.
Замечание - Примером кода соединения адаптера цангового патрона для посадки цанги, соответствующей требованиям ДИН 6499, размером 16 мм без СОЖ является код SZD016002M01NT.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71DF8C37D9115-1 - характеристика интерфейса соединения;
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04C377D-1 - протяжка;
71E01A05104CF-1 - виток винтовой резьбы;
71E0251F304E1-1 - вращающееся сверло;
71EAD37F18F34-1 - тип адаптивного элемента;
71EC61E726811-1 - цанга.
71CF298A76B66-1
1
X17
простая
строка
connection retaining knob thread size
crks
CRCS
Идентификатор размера резьбы устройства, двигающего режущий инструмент в механическом станке.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.2.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - шлиф;
71E01A081855D-1 - конусная протяжка;
71F0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EAC48CAD407-1
1
NR2 S..3.3
простая
реальная мера
мм
connection bore depth
cbdp
CBDP
Глубина отверстия в центе резца или адаптивного элемента, используемого для соединения.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.3.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A04A8AEC-1 - развертка (шлиф);
71E01A0540BE7-1 - цилиндрическая фреза;
71E01A05B627B-1 - торцевая фреза;
71E01A05EA320-1 - двусторонняя дисковая фреза;
71E01A06A8A08-1 - сверло-зенковка;
71E01A06BF88D-1 - сверло-цековка;
71E01A082DE72-1 - дисковая протяжка;
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель;
71EF07DFC283C-1 - сдвоенная двусторонняя дисковая фреза;
71EF07E037025-1 - пазовая фреза.
71E01D92C41E8-1
1
NR2 S..3.3
простая
реальная мера
мм
connection bore diameter
dcb
DCB
Диаметр отверстия в центе резца или адаптивного элемента, используемого для соединения.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.3.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A04A8AEC-1 - развертка (шлиф);
71E01A0540BE7-1 - цилиндрическая фреза;
71E01A05EA320-1 - двусторонняя дисковая фреза;
71E01A06A8A08-1 - сверло-зенковка;
71E01A06BF88D-1 - сверло-цековка;
71E01A082DE72-1 - дисковая протяжка;
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель;
71EF07DFC283C-1 - сдвоенная двусторонняя дисковая фреза;
71EF07E037025-1 - пазовая фреза.
71EBDBF4D0F49-1
1
NR2 S..3.3
максимальный уровень
реальная мера
мм
connection bore diameter maximum
dcbx
DCBX
Наибольший внутренний диаметр адаптивного элемента, участвующего в соединении.
71EBDBF130AE6-1 = сторона.

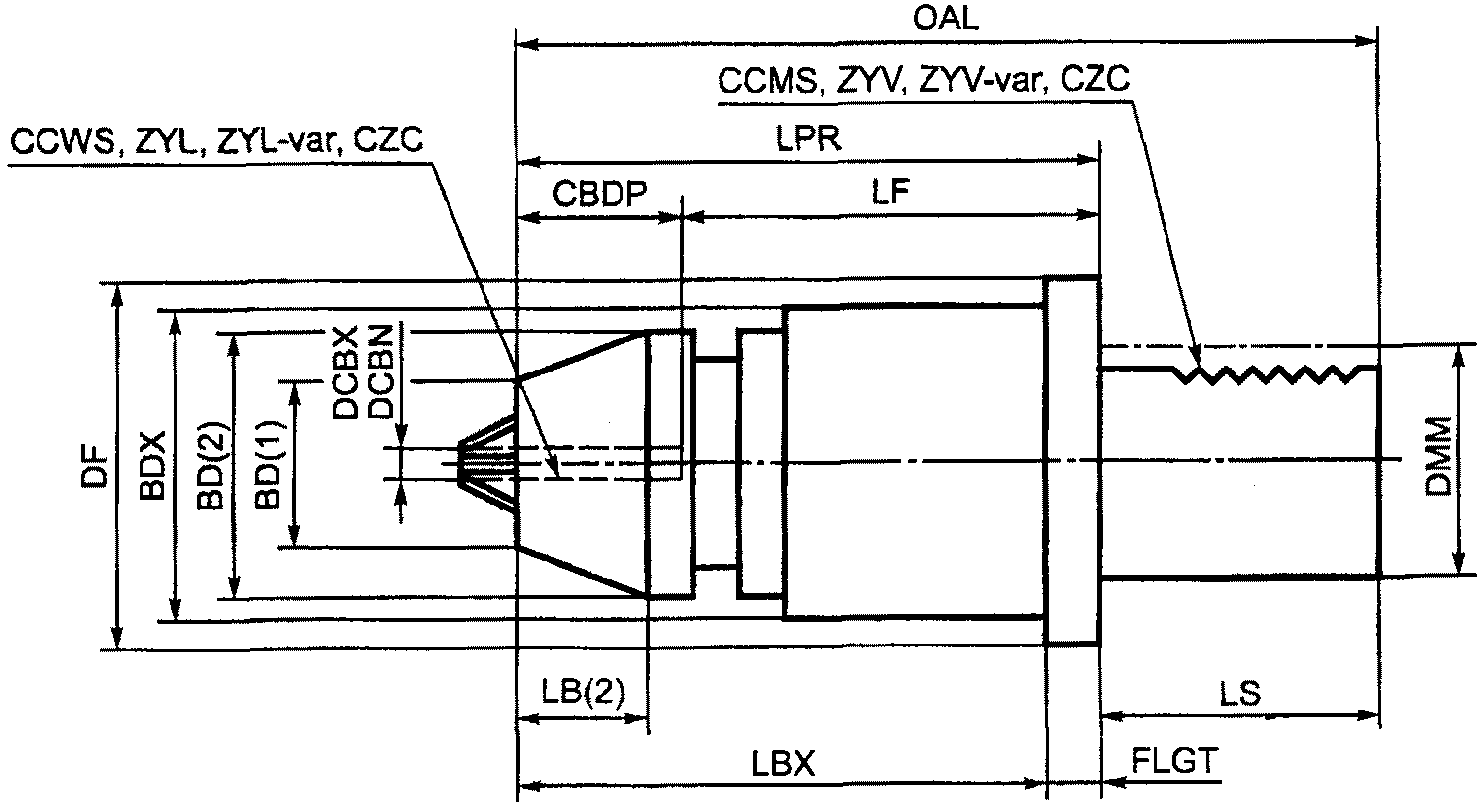

Ссылка на иллюстрацию: Рисунок E.5.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD3871D313-1 - преобразователь;
71EC61E726811-1 - цанга.
71EBDBF49F96C-1
1
NR2 S..3.3
минимальный уровень
реальная мера
мм
connection bore diameter minimum
dcbn
DCBN
Наименьший внутренний диаметр адаптивного элемента, участвующего в соединении.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.5.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD3871D313-1 - преобразователь;
71EC61E726811-1 - цанга.
71EDD2C17746F-1
1
NR1 ..4
простое
целое число
connection count workpiece side
cconws
CCONWS
Число активных соединений, которые могут участвовать в соединении между любыми компонентами режущего инструмента за исключением элементов резцов и элементов сборки на стороне обрабатываемой детали.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E0251F304E1-1 - вращающееся сверло;
71EAD3871D313-1 - преобразователь.
7EBDBF5060E6-1
1
NR2 S..3.3
номинальный уровень
реальная мера
мм
connection diameter
dcon
DCON
Номинальный диаметр цилиндрической части элемента резца или адаптивного элемента, участвующего в соединении.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04C377D-1 - протяжка;
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A04F70F7-1 - плашка для нарезания резьбы;
71E01A05104CF-1 - виток винтовой резьбы;
71E0251F304E1-1 - вращающееся сверло;
71EAD37F18F34-1 - тип адаптивного элемента.
71FC193318002-1
1
X17
простая
строка
connection size code
czc
CZC
Идентификатор размера соединения между элементами режущего инструмента, исключая элементы, предназначенные для обработки резанием.
Примечание - Идентификатор включает в себя размер соединения механического станка.
71EBDBF130AE6-1 = сторона.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71ED6E16D5978-1
1
X1
простая
неколичественный код
connection unit basis
cub
CUB
Ярлык для распознавания системы единиц, в которой определяется схема соединения.
C = кодированный в системе, отличающейся от метрической системы мер или дюймов.
M = метрическая система мер;
N = дюйм.
Примечание - Значение C используют с целью идентификации базиса для конструирования конических хвостовиков, например крутой конической формы.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71D087D97FCE3-1
1
NR2 S..3.3
простая
реальная мера
мм
contact surface diameter machine side
dcsfms
DCSFMS
Диаметр поверхности на стороне станка, обеспечивающей контакт между элементом резца и адаптивным элементом.
Ссылка на иллюстрацию: Рисунок E.10.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71EAC0DD5D650-1
1
NR2 S..3.3
простая
реальная мера
мм
contact surface diameter workpiece side
dcsfms
DCSFMS
Диаметр поверхности на стороне обрабатываемой детали, обеспечивающей контакт между элементом резца и адаптивным элементом.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71EBB342CC751-1
1
X1
простая
булево выражение
coolant supply property
csp
CSP
Идентификация того, подается СОЖ на элемент резца или на адаптивный элемент. Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71CED03D70452-1
1
X1
простая
булево выражение
damping property
dpc
DPC
Способность уменьшать амплитуду вибраций.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A05104CF-1 - виток винтовой резьбы;
71E01A05D27A8-1 - концевая фреза;
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EEBDADB63BE-1 - удлинитель.
71CF29869CA0F-1
1
NR1 S..1
простая
булево выражение
data chip provision
dcp
DCP
Индикация представления данных о стружке на элементе резца или адаптивном элементе.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71EC5E1ECC776-1
1
X17
простой
неколичественный код
driving key type
dkty
DKTY
Форма ведущей шпонки:
parallel = параллельные стороны;
tenon = шпоночный выступ;
Woodruff = сегментная шпонка.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71CF29994E737-1
1
NR2..7.3
простая
реальная мера
мм
functional height
hf
HF
cutting height
HF
Расстояние от плоскости XY элемента резца до точки обработки резанием.
Ссылка на иллюстрацию: Рисунок E.4.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A05104CF-1 - виток винтовой резьбы;
71E01A0838E9B-1 - призматическая протяжка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод.
71DCD39338974-1
1
NR2 S..3.3
простая
реальная мера
мм
functional length
lf
LF
Расстояние от плоскости измерения или от конца хвостовика, если плоскости измерения не существует, до опорной точки обработки резанием, установленной с помощью главной функции резца.
Примечание - Функциональная длина увеличивается за счет ступенчатых режущих инструментов.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04C377D-1 - протяжка;
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A05104CF-1 - виток винтовой резьбы;
71E02C544BABE - резец для удаления заусенцев;
71EAD37F18F34-1 - тип адаптивного элемента.
71EBC1EB8456A-1
1
NR2 S..3.3
простая
реальная мера
мм
functional length minimum
lfn
LFN
Наименьшее расстояние от плоскости измерения или от конца хвостовика, если плоскости измерения не существует, до опорной точки обработки резанием, установленной с помощью главной функции резца.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A0E85121-1 - призматический держатель резца;
71E01A0E9CBA9-1 - расточная оправка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71CF29984CDA7-1
1
NR2...7.3
простая
реальная мера
мм
functional width
wf
f dimension
WF
Расстояние между опорной точкой обработки резанием и задней поверхностью инструмента, предназначенного для обработки тел вращения (токарного резца), или осью расточной оправки.
ИСО 5609, ИСО 5610.
Ссылка на иллюстрацию: Рисунок E.6.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A05104CF-1 - виток винтовой резьбы;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод.
71ED6E4A7EFBA-1
1
NR2 S..3.3
простая
реальная мера
градус
kappa
kap
KAP
Угол вращения плоскости xzw против часовой стрелки вокруг оси Z.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71ED6E3E9AECB-1 - плоскость xzw.
71DF5C0761888-1
1
X1
простое
булево выражение
keyway property
kyp
KYP
Наличие ведущей шпонки на элементе резца или адаптивном элементе.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A04A8AEC - развертка (шлиф);
71E01A04C377D - протяжка;
71E01A0540BE7-1 - цилиндрическая фреза;
71E01A05B627B-1 - торцевая фреза;
71E01A05EA320-1 - двусторонняя дисковая фреза;
71E01A06A8A08-1 - сверло-зенковка;
71E01A06BF88D-1 - сверло-цековка;
71E01A0769982-1 - сверло для кольцевого сверления;
71E0251F304E1-1 - вращающееся сверло;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель;
71EF07DFC283C-1 - сдвоенная двусторонняя дисковая фреза;
71EF07E037025-1 - пазовая фреза.
71D078EB73E87-1
1
NR2 S..7.3
простая
реальная мера
мм
overall height
oah
OAH
Наибольший размер элемента, измеряемого в направлении оси Z, который может вызвать помеху, включая ведущую вставную режущую пластинку и зажим в приемлемых случаях.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A05104CF-1 - виток винтовой резьбы;
71E01A0838E98-1 - призматическая протяжка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71D078EB7C086-1
1
NR2 S..7.3
простая
реальная мера
мм
overall length
oal
OAL
Наибольший размер элемента в направлении оси X.
Ссылка на иллюстрацию: Рисунок E.6.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71CF299257986-1
1
NR2..7.3
простая
реальная мера
мм
overall width
oaw
OAW
Наибольший размер элемента в направлении оси Y, включая ведущую вставную режущую пластинку в приемлемых случаях.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A05104CF-1 - виток винтовой резьбы;
71E01A0838E98-1 - призматическая протяжка;
71EAD385E51AO-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71EEBDADB63BE-1 - удлинитель.
71ED6E4AE850B-1
1
NR2..3.3
простая
реальная мера
градус
phi (фита)
phi
PHI
Угол вращения плоскости xyw против часовой стрелки вокруг оси X.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71ED6E3F268C6-1 - плоскость xyw.
71DCD394BB20E-1
1
NR2..3.3
простая
реальная мера
мм
protruding length
lpr
LPR
projection length
Расстояние от плоскости yz до самой дальней точки элемента резца или адаптивного элемента, измеренное в направлении оси X.
Примечание 1 - Для элементов резцов выступающая длина может быть равна функциональной длине, если опорной точкой резания является самая дальняя точка.
Примечание 2 - Для адаптивных элементов выступающая длина может быть равна функциональной длине, если началом системы координат на стороне обрабатываемой детали является самая дальняя точка.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04C377D-1 - протяжка;
71E01A04E0236-1 - метчик для нарезания резьбы;
71E0251F304E1-1 - вращающееся сверло;
71EAD37F18F34-1 - тип адаптивного элемента.
71DF153A691F2-1
1
NR1 S..6
максимальный уровень
целое число
revolutions per minute maximum
rpmx
RPMX
Максимальная скорость вращения, допустимая для элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A04F70F7-1 - плашка для нарезания резьбы;
71E0251F304E1-1 - вращающееся сверло;
71EAD37F18F34-1 - тип адаптивного элемента.
71ED6E4B254E5-1
1
NR2 S..3.3
простая
реальная мера
градус
rho
rho
RHO
Угол вращения плоскости yzw против часовой стрелки вокруг оси Y.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод;
71ED6E3F84723-1 - плоскость yzw.
71CF29862B277-1
1
NR2..7.3
простая
реальная мера
мм
shank diameter
dmm
DMM
Размер цилиндрической части элемента резца или адаптивного элемента, участвующий в соединении.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж.
71CF22988E014-1
1
NR2..7.3
простая
реальная мера
мм
shank height
h
H
Высота хвостовика инструмента.
Ссылка на иллюстрацию: Рисунок E.4.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A0838E9B-1 - призматическая протяжка;
71E01A0E85121-1 - призматический держатель резца;
71E01A0E9CBA9-1 - расточная оправка;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод.
71CF298870946-1
1
NR2.7.3
простая
реальная мера
мм
shank length
ls
LS
Длина хвостовика инструмента.
Ссылка на иллюстрацию: Рисунок E.1.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A081855D-1 - конусная протяжка;
71E01A0838E9B-1 - призматическая протяжка;
71E01A0E85121-1 - призматический держатель резца;
71E01A0E9CBA9-1 - расточная оправка;
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71E02C544BABE-1 - резец для удаления заусенцев;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод.
71CF298751FCF-1
1
NR2..7.3
простая
реальная мера
мм
shank width
b
B
Ширина хвостовика инструмента.
Ссылка на иллюстрацию: Рисунок E.4.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71D1066F279AD1-1 - картридж;
71E01A0838E9B-1 - призматическая протяжка;
71E01A0E85121-1 - призматический держатель резца;
71E01A0E9CBA9-1 - расточная оправка;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EAD388173EE-1 - привод.
71EBDBF130AE6-1
1
X17
простая
неколичественный код
side
side
SIDE
Идентификатор состояния, устанавливающий свойство элемента резца или адаптивного элемента в одно из двух значений, соответствующих: на стороне станка или на стороне элемента обрабатываемой детали.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71EAD37F18F34-1 - тип адаптивного элемента.
71CF298A3A99A-1
1
NR2 S..3.3
Максимальный уровень
реальная мера
мм
tool changer interference diameter maximum
dix
DIX
Максимальный диаметр части элемента резца или адаптивного элемента, не мешающий проведению замены инструментов.
Примечание - Данный элемент необходимо использовать совместно с элементом "Минимальная длина препятствия замены инструментов".
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь.
71CF2989AF0E0-1
1
NR2 S..3.3
Минимальный уровень
реальная мера
мм
tool changer interference length minimum
dix
DIX
Минимальная длина части элемента резца или адаптивного элемента, не мешающая проведению замены инструментов.
Примечание - Данный элемент необходимо использовать совместно с элементом "Максимальная длина препятствия замены инструментов".
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь.
71D078FBF6C68-1
1
X17
простая
строка
tool style code
tsyc
TSYC
Идентификатор основной конструкции или формы элемента резца или адаптивного элемента.
Примечание - Помимо основного назначения резец также может использоваться в других операциях.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
71EBBA9ED6C0A-1
1
X17
простая
строка
мм
unit system
ust
UST
Описание системы единиц измерения, в которой определены характеристики элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента;
71E01A04E0236-1 - метчик для нарезания резьбы.
71EBB33490FDA-1
1
NR2 S..3.3
простая
реальная мера
мм
usable length
lu
LU
Рекомендуемая длина режущего инструмента, которая может быть использована в операции обработки резанием.
Ссылка на иллюстрацию: Рисунок E.9.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A0540BE7-1 - цилиндрическая фреза;
71E01A05B627B-1 - торцевая фреза;
71E01A05D27A8-1 - концевая фреза;
71E01A081855D-1 - конусная протяжка;
71E01A0838E9B-1 - призматическая протяжка;
71E02C544BABE-1 - резец для удаления заусенцев;
71EAD385E51A0-1 - переходник;
71EAD3871D313-1 - преобразователь;
71EF07E083383-1 - резьбовая пазовая фреза;
71E0250E32A07-1 - протяжка для обработки цилиндрических отверстий.
71CF2992BDBCC-1
2
NR2 S..3.3
максимальный уровень
реальная мера
мм
usable length maximum
lix
LUX
Максимальная длина режущего инструмента, которая может быть использована в частной операции обработки резанием.
Примечание - Полезная длина может быть ограничена препятствием между телом резца и обрабатываемой деталью.
Ссылка на иллюстрацию: Рисунок E.9.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A008D13F-1 - фреза;
71E01A00BD93C-1 - сверло;
71E01A04A8AEC-1 - развертка (шлиф);
71E01A04E0236-1 - метчик для нарезания резьбы;
71E01A081855D-1 - конусная протяжка;
71E01A0838E9B-1 - призматическая протяжка;
71E02C544BABE-1 - резец для снятия заусенцев;
71EAD3871D313-1 - преобразователь.
71CED03C97AAB-1
1
NR2 S..3.3
простая
реальная мера
кг
weight of item
wt
WT
Сила, возникающая под воздействием массы элемента.
Видимый класс:
71CE7A72B6DA7-1 - библиотека режущих инструментов
Применимые классы:
71E01A004C775-1 - тип элемента резца;
71EAD37F18F34-1 - тип адаптивного элемента.
Приложение E
(справочное)
ИЛЛЮСТРАЦИЯ СВОЙСТВ
Иллюстрация свойств, определенных в приложении D, приведена на рисунках E.1 - E.10.
Рисунок E.1
Рисунок E.2
Рисунок E.3
Рисунок E.4
Рисунок E.5
Рисунок E.6
Рисунок E.7
Рисунок E.8
Рисунок E.9

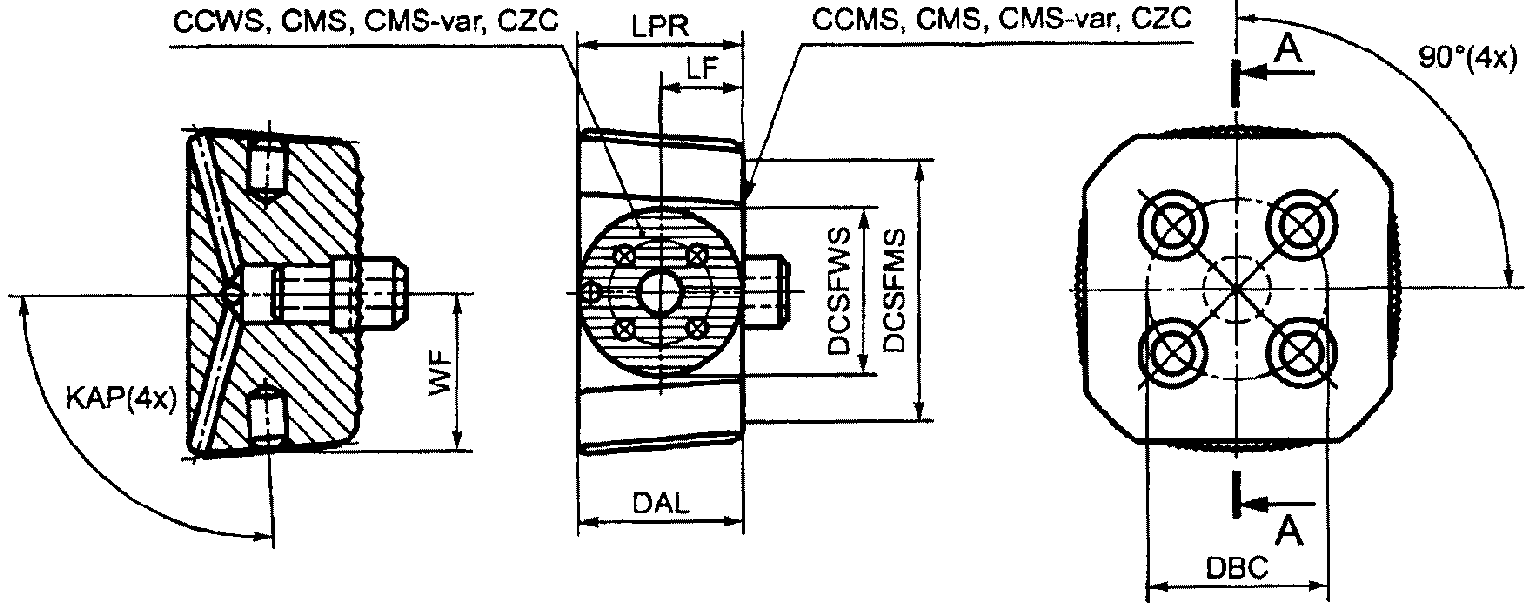

Рисунок E.10
Приложение ДА
(справочное)
СВЕДЕНИЯ
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ ССЫЛОЧНЫМ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
Обозначение ссылочного международного стандарта
Степень соответствия
Обозначение и наименование соответствующего национального стандарта
ИСО/ТС 13399-100
-
<*>
<*> Соответствующий национальный стандарт находится в стадии разработки. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Библиография
[1] ИСО 1940
Вибрация механическая. Требования к качеству балансировки роторов в устойчивом (жестком) состоянии. Часть 1. Технические требования и проверка допусков на балансировку
(ISO 1940-1)
(Mechanical vibration - Balance quality requirements for rotors in a constant (rigid) state - Part 1: Specification and verification of balance tolerances)
[2] ИСО 3002-1:1982
Основные величины, относящиеся к процессам резания и шлифования. Часть 1. Геометрия рабочей части режущих инструментов. Общие термины, системы отсчета, резец и рабочие углы, стружколомы
(ISO 3002-1:1982)
(Basic quantities in cutting and grinding - Part 1: Geometry of the active part of cutting tools - General terms, reference systems, tool and working angles, chip breakers)
[3] ИСО 5608
Резцедержатели токарных и копировальных станков и картриджи для многогранных режущих пластинок. Обозначение
(ISO 5608)
(Turning and copying tool holders and cartridges for indexable inserts - Designation)
[4] ИСО 5609
Расточные оправки для многогранных режущих пластинок. Обозначение
(ISO 5609)
(Boring bars for indexable inserts - Dimensions)
[5] ИСО 5610:1998
Держатели однолезвийных инструментов для обточки и обработки по копиру, для многогранных режущих пластинок. Размеры
(ISO 5610:1998)
(Single-point tool holders for turning and copying, for indexable inserts - Dimensions)
[6] ИСО 5611
Держатели-картриджи типа A для многогранных режущих пластинок. Размеры
(ISO 5611)
(Cartridges, type A, for indexable inserts - Dimensions)
[7] ИСО/МЭК 8824-1
Информационные технологии. Нотация абстрактного синтаксиса версии 1 (ASN.1). Спецификация базовой нотации
(ISO/IEC 8824-1)
(Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation - Part 1)
[8] ИСО 10303-1
Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 1. Обзор и основные принципы
(ISO 10303-1)
(Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
[9] ИСО 10303-11
Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS
(ISO 10303-11)
(Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
[10] ИСО 10303-21
Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 21. Методы реализации. Кодирование открытого текста структуры обмена
(ISO 10303-21)
(Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
[11] ИСО 13584-1
Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 1. Обзор и основные принципы
(ISO 13584-1)
(Industrial automation systems and integration - Parts library - Part 1: Overview and fundamental principles)
[12] ИСО 13584-24
Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 24. Логический ресурс: логическая модель библиотеки поставщика
(ISO 13584-24)
(Industrial automation systems and integration - Parts library - Part 24: Logical resource: Logical model of supplier library)
[13] ИСО 13584-42
Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 24. Методология описания: методология структурирования групп деталей
(ISO 13584-42)
(Industrial automation systems and integration - Parts library - Part 42: Description methodology: Methodology for structuring part families)
[14] ИСО 13584-511
Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 511. Механические системы и компоненты общего назначения. Справочный словарь по крепежным средствам
(ISO 13584-511)
(Industrial automation systems and integration - Parts library - Part 511: Mechanical systems and components for general use - Reference dictionary for fasteners)


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/43/gost_62583.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
