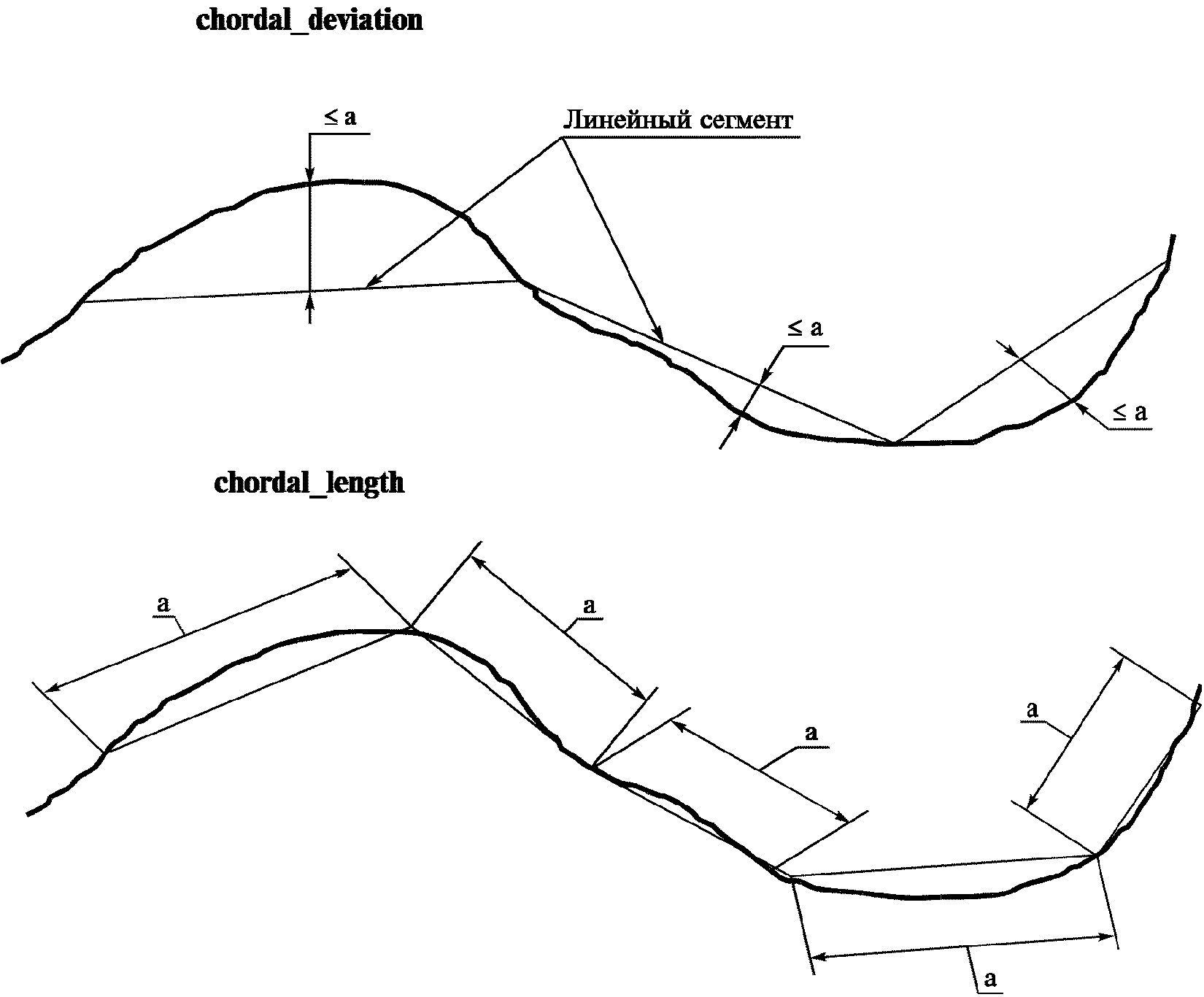

6.11 Определение объектов схемы вида представления: допуски аппроксимации

6.12 Определения объектов схемы вида представления: сокрытие и видимость

6.13 Определение функции схемы вида представления

7 Схема ресурсов представления

7.1 Введение

7.2 Определения типов схемы ресурсов представления

7.3 Определения объектов схемы ресурсов представления

Приложение A. Сокращенные наименования объектов

Приложение B. Регистрация информационного объекта

B.1 Обозначение документа

B.2 Обозначение схемы

Приложение C. Машинно-интерпретируемые листинги

Приложение D. Технические вопросы

D.1 Символы, используемые в формулах отражающей способности

Приложение E. EXPRESS-G диаграммы

Приложение F. Библиография

Тематический указатель

Принят и введен в действие

Постановлением

Госстандарта России

от 20 декабря 2002 г. N 499-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 46

ИНТЕГРИРОВАННЫЕ ОБОБЩЕННЫЕ РЕСУРСЫ

ВИЗУАЛЬНОЕ ПРЕДСТАВЛЕНИЕ

Industrial automation systems and integration. Product data

representation and exchange. Part 46. Integrated generic

resources. Visual presentation

ГОСТ Р ИСО 10303-46-2002

Группа П87

ОКС 25.040.40

ОКСТУ 4002

Дата введения

1 июля 2003 года

Предисловие

1 РАЗРАБОТАН Научно-исследовательским центром (НИЦ) CALS-технологий "Прикладная логистика" и Всероссийским научно-исследовательским институтом стандартизации (ВНИИстандарт)

ВНЕСЕН Техническим комитетом по стандартизации ТК 431 "CALS-технологии"

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 20 декабря 2002 г. N 499-ст

3 Настоящий стандарт представляет собой полный аутентичный текст международного стандарта ИСО 10303-46-94 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление" с учетом Поправки N 1 (1999 г.)

4 ВВЕДЕН ВПЕРВЫЕ

Введение

Стандарты серии ГОСТ Р ИСО 10303 распространяются на машинно-ориентированное представление данных об изделии и обмен этими данными. Целью является создание механизма, позволяющего описывать данные об изделии на протяжении всего его жизненного цикла независимо от конкретной системы. Характер такого описания делает его пригодным не только для обмена инвариантными файлами, но также и для создания баз данных об изделиях, коллективного пользования этими базами и архивирования соответствующих данных.

Стандарты серии ГОСТ Р ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Части данной серии стандартов относятся к одной из следующих тематических групп: методы описания, интегрированные ресурсы, прикладные протоколы, комплекты абстрактных тестов, методы реализации и аттестационное тестирование. Группы стандартов данной серии описаны в ГОСТ Р ИСО 10303-1. Настоящий стандарт входит в группу интегрированных ресурсов. Основными разделами настоящего стандарта являются:

- структура представления;

- описание представления;

- вид представления;

- ресурсы представления.

Настоящий стандарт определяет интегрированные ресурсы для визуализации свойств изделий, воспроизводимых на экране дисплея.

Информация, задаваемая в четырех схемах, определенных в настоящем стандарте, достаточна для подробного описания правил и порядка визуального представления информации об изделии в принимающей системе. Информацию о представлении, описанную в настоящем стандарте, следует использовать только вместе с подлежащей визуализации информацией об изделии. Информация о представлении не может быть отображена на экране без связи с соответствующей информацией об изделии.

Схема структуры представления (presentation_organization_schema) описывает иерархию и частичную рекурсию структуры наборов, областей и видов представлений, при помощи которых информацию об изделии отображают на экране. Данная схема уточняет как компоненты изображения информации об изделии и пояснения к ним компонуют в отображаемые объекты и располагают в контексте представлений. Схема также определяет процесс построения геометрических проекций посредством модели камеры и требования к моделям распространения света и затенения.

Схема описания представления (presentation_definition_schema) служит для определения, как отдельные геометрические и негеометрические компоненты информации об изделии должны быть выбраны, скомпонованы в группы представлений и связаны со стилями представлений.

Схема вида представления (presentation_appearance_schema) определяет видовые атрибуты, которые могут быть выбраны для описания желаемого визуального вида отображаемых элементов информации об изделии посредством перечисления доступных стилей графического представления.

Схема ресурсов представления (presentation_resource_schema) определяет основные графические возможности, например описание текстовых шрифтов, символов и цветов.

Характеристики визуального представления, описанные в настоящем стандарте, часто связаны с другими стандартами по обобщенным ресурсам, особенно в части геометрических и топологических представлений. Порядок совместного использования этих стандартов определяют в прикладных протоколах. Приложения, в которых используют обобщенные ресурсы из настоящего стандарта, должны определять информацию об изделии, подлежащую визуальному представлению, и семантический смысл такого представления. Подобными приложениями, например, являются: изображаемые виды формы изделия, визуализация научных результатов, технические чертежи, схемы, диаграммы и графики для научно-технических изданий.

В настоящем стандарте ряд понятий, отображающих конструктивы на языке EXPRESS, набран полужирным шрифтом (например, product_definition).

Примечание - Основная часть стандарта дополнена следующими приложениями:

- A - содержащим сокращенные наименования объектов;

- B - описывающим идентификаторы информационных объектов, присвоенные объектам настоящего стандарта;

- C - описывающим порядок получения машинно-интерпретируемых листингов объектов, определенных в настоящем стандарте;

- D - обсуждающем ряд технических вопросов;

- E - содержащим схематические описания диаграмм объектов настоящего стандарта на языке EXPRESS-G;

- F - содержащим библиографию дополнительных публикаций, связанных с настоящим стандартом.

Связь с графическими стандартами

Интегрированные ресурсы, описанные в настоящем стандарте, обеспечивают визуальное представление свойств изделий. Для создания визуальных изображений с использованием данных, определяемых этими ресурсами, необходимо применение соответствующей системы отображения. В настоящем стандарте определены исходные данные для таких систем, а также необходимые структуры и конструкции, связывающие данные о представлении с другими аспектами данных об изделии.

Большинство существующих систем отображения соответствует стандартам ИСО по машинной графике, например ИСО/МЭК 8805 [1] и серии ИСО/МЭК 9592 [2 - 5]. В настоящем стандарте учтены основные положения и терминология этих стандартов, а также предусмотрены возможности использования других стандартов по машинной графике.

1 Область применения

Настоящий стандарт устанавливает интегрированные ресурсы для визуализации информации об изделии, подлежащей отображению на экране дисплея. Данные о представлении в соответствии с настоящим стандартом связывают с данными об изделии и обмениваются этими данными между системами, могущими создавать ряд изображений информации об изделии, пригодных для восприятия человеком.

Стандарт определяет обобщенные ресурсы, необходимые для описания требуемых видов визуальной информации об изделии, подлежащей представлению в качестве изображений. Вопросы практического создания конкретного изображения на основе информации об изделии и связанных с ней данных о представлении оставлены на усмотрение соответствующей принимающей системы. Фактический вид изображения может отличаться от заданного вследствие ограничений функциональных возможностей графических систем.

Информация об изделии может быть визуализирована двумя методами: либо посредством создания реальных изображений в соответствии с правилами проекционной геометрии, распространения и отражения света, либо в символическом виде согласно стандартам и условным обозначениям, принятым для черчения. Настоящий стандарт обеспечивает возможности реализации обоих типов представлений. Оба типа процессов визуализации требуют графических преобразований различных видов, которые могут сочетаться в одном и том же изображении.

Настоящий стандарт устанавливает:

- связи между данными об изделии, определенными в других стандартах серии ГОСТ Р ИСО 10303, данными о представлении;

- методы обеспечения графических функциональных возможностей в соответствии с действующими графическими стандартами;

- определения атрибутов стилей представления для реальных и символических отображений геометрических и негеометрических элементов изображения информации об изделии;

- пределы допустимых отклонений (допусков) для элементов графических представлений;

- методы определения видов знаков и символов в шрифтах;

- методы введения внешне определенных шрифтов и символов;

- контроль изображения посредством уровневого механизма;

- правила вложенности областей представлений.

Настоящий стандарт не устанавливает:

- описание информации об изделии;

- правила обмена исключительно графической информацией вне связи с информацией об изделии;

- описание содержания библиотек шрифтов и символов.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р ИСО/МЭК 8824-1-2001 Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации

ГОСТ Р ИСО 10303-1-99 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-11-2000 Приказом Росстандарта от 14.09.2009 N 366-ст с 01.07.2010 введен в действие ГОСТ Р ИСО 10303-11-2009.

ГОСТ Р ИСО 10303-11-2000 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS

ГОСТ Р ИСО 10303-41-99 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

ГОСТ Р ИСО 10303-43-2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений

ИСО 10303-42-94 <*> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представления

--------------------------------

<*> Оригинал международного стандарта - во ВНИИКИ Госстандарта России.

3 Определения и сокращения

3.1 Термины, определенные в ГОСТ Р ИСО 10303-1

В настоящем стандарте использованы следующие термины:

- данные об изделии;

- данные;

- изделие;

- интегрированный ресурс;

- информация об изделии;

- информация;

- обмен данными;

- обобщенный ресурс;

- представление;

- приложение;

- структура.

3.2 Термины, определенные в настоящем стандарте

В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.2.1 аннотация (annotation): Текст и (или) символика, используемые при обмене информацией об изделии.

3.2.2 отображаемая информация об изделии (displayable product information): Факты, положения или инструкции по изделию, отображаемые посредством процесса визуализации.

Пример 1 - Отображаемой информацией об изделии являются его свойства, например форма, размеры, допуски и материалы.

3.2.3 уровень (layer): Набор отображаемых элементов, предназначенных для управления стилем отображения и представления.

3.2.4 изображение (picture): Двумерное графическое представление свойств изделия, предназначенное для восприятия человеком.

3.2.5 информация о представлении (presentation information): Информация, предназначенная для создания представления об изделии посредством визуализации. Информация данного вида имеет смысловое значение только при непосредственной увязке с информацией об изделии.

3.2.6 реальное представление свойств (realistic presentation of properties): Тип визуализации, позволяющий применять физические законы и математические принципы для создания правдоподобных образов изделия. Представления данного вида создают посредством применения преобразований перспективы, вычислений отражений, теневых эффектов и цветового оформления.

3.2.7 статическая переменная (state variable): Переменная, представляемая в количественном виде, например температура.

3.2.8 символ (symbol): Метка или знаки, трактуемые как условное обозначение некоторого предмета, идей, функции или процесса.

3.2.9 символическое представление свойств (symbolic presentation of properties): Тип визуализации, предназначенный для создания аннотации посредством использования технического опыта и соответствующих принципов.

3.2.10 искусственная модель камеры (synthetic camera model): Модель, описывающая процесс отображения формы изделия в двумерном пространстве. В этой модели используют теоретический процесс, описывающий работу фотокамеры.

3.2.11 визуализация (visualization): Процесс использования отображаемой информации об изделии и информации о представлении для создания отображения.

3.3 Сокращения

В настоящем стандарте использованы следующие сокращения:

CIE - Международная комиссия по цветопередаче (Comission Internationale de l'Eclairage). Используют для ссылок на универсальную систему CIE для определения цвета;

HLS - цветовое пространство цвет - яркость - насыщенность (Hue, Lightness, Saturation color space);

HSV - цветовое пространство цвет - насыщенность - значение (Hue, Saturation, Value color space);

RGB - цветовое пространство красный - зеленый - синий (Red, Green, Blue color space).

4 Структура представления

Следующее описание на языке EXPRESS открывает presentation_organization_schema и определяет необходимые внешние ссылки.

EXPRESS-спецификация

SCHEMA presentation_organization_schema;

REFERENCE FROM presentation_definition_schema

(annotation_occurence,

symbol_representation,

symbol_representation_relationship);

REFERENCE FROM presentation_appearance_schema

(styled_item);

REFERENCE FROM presentation_resource_schema

(colour,

planar_box,

presentation_scaled_placement);

REFERENCE FROM geometry_schema

(axis2_placement_2d,

axis2_placement_3d,

cartesian_point,

curve,

direction,

dot_product,

geometric_representation_context,

geometric_representation_item,

plane

);

REFERENCE FROM representation_schema

(founded_item,

item_defined_transformation,

item_in_context,

mapped_item,

representation,

representation_item,

representation_map,

representation_relationship,

representation_relationship_with_transformation);

REFERENCE FROM measure_schema

(length_measure,

positive_plane_angle_measure);

REFERENCE FROM support_resource_schema

(identifier,

label,

text,

bad_to_set);

Примечания

1 Схемы, на которые выше даны ссылки, можно найти в следующих стандартах:

presentation_definition_schema

раздел 5 настоящего стандарта;

presentation_appearance_schema

раздел 6 настоящего стандарта;

presentation_resource_schema

раздел 7 настоящего стандарта;

geometry_schema

ИСО 10303-42;

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

representation_schema

ГОСТ Р ИСО 10303-43;

measure_schema

ГОСТ Р ИСО 10303-41;

support_resource_schema

ГОСТ Р ИСО 10303-41.

2 Графическое представление определяемой схемы приведено в приложении E с использованием нотации языка EXPRESS-G.

4.1 Введение

Схема representation_organization_schema представляет структуру для управления самим изображением и его компонентами. Она также устанавливает отношение между свойствами изделия и их представлениями в изображении. Компоненты изображения могут быть связаны друг с другом либо путем взаимоувязки двух компонентов, являющихся в других случаях независимыми, либо компонентами, один из которых является элементом определения другого. Эти отношения позволяют создавать сложные структуры изображений и их компонентов.

Компоненты изображения могут быть организованы в соответствии с иерархией, построенной на наборах представлений, областях представлений, аннотациях представлений, связанных с их областями, видах представлений, аннотациях представлений, связанных с их видами, и видами представлений данных об изделии. Данная иерархия состоит из следующих четырех уровней.

Уровень 1 - набор представлений (presentation set) множества (коллекции) независимых изображений, относящихся к одному и тому же субъекту. Примерами наборов представлений являются комплект чертежей или коллекция экранных изображений. Набор образует одну или несколько областей представления.

Уровень 2 - область представления (presentation area), являющаяся обобщенным описанием дисплея, на экране которого представляется одна из возможных областей. Область представления может содержать любое число вложенных областей представлений, видов представлений и аннотированных представлений, связанных с соответствующими областями.

Уровень 3 - вид представления (presentation view), являющийся двумерным представлением формы изделия, в которое входит любая аннотация, связанная с этим видом. Вид представления может содержать любое количество видов представления данных об изделии и представлений аннотаций, связанных с этими видами.

Уровень 4:

- вид представления данных об изделии (product data representation view), являющийся двумерным представлением формы изделия, включающим в себя любые аннотации, связанные с формой изделия;

- представление аннотации, связанное с видом представления (view-dependent annotation representation).

Фактическая иерархия представления может состоять из более чем четырех уровней. Единая область представления может быть образована из нескольких областей. Иерархия представления может состоять из менее чем четырех уровней, потому что отдельные компоненты иерархии могут быть не востребованы.

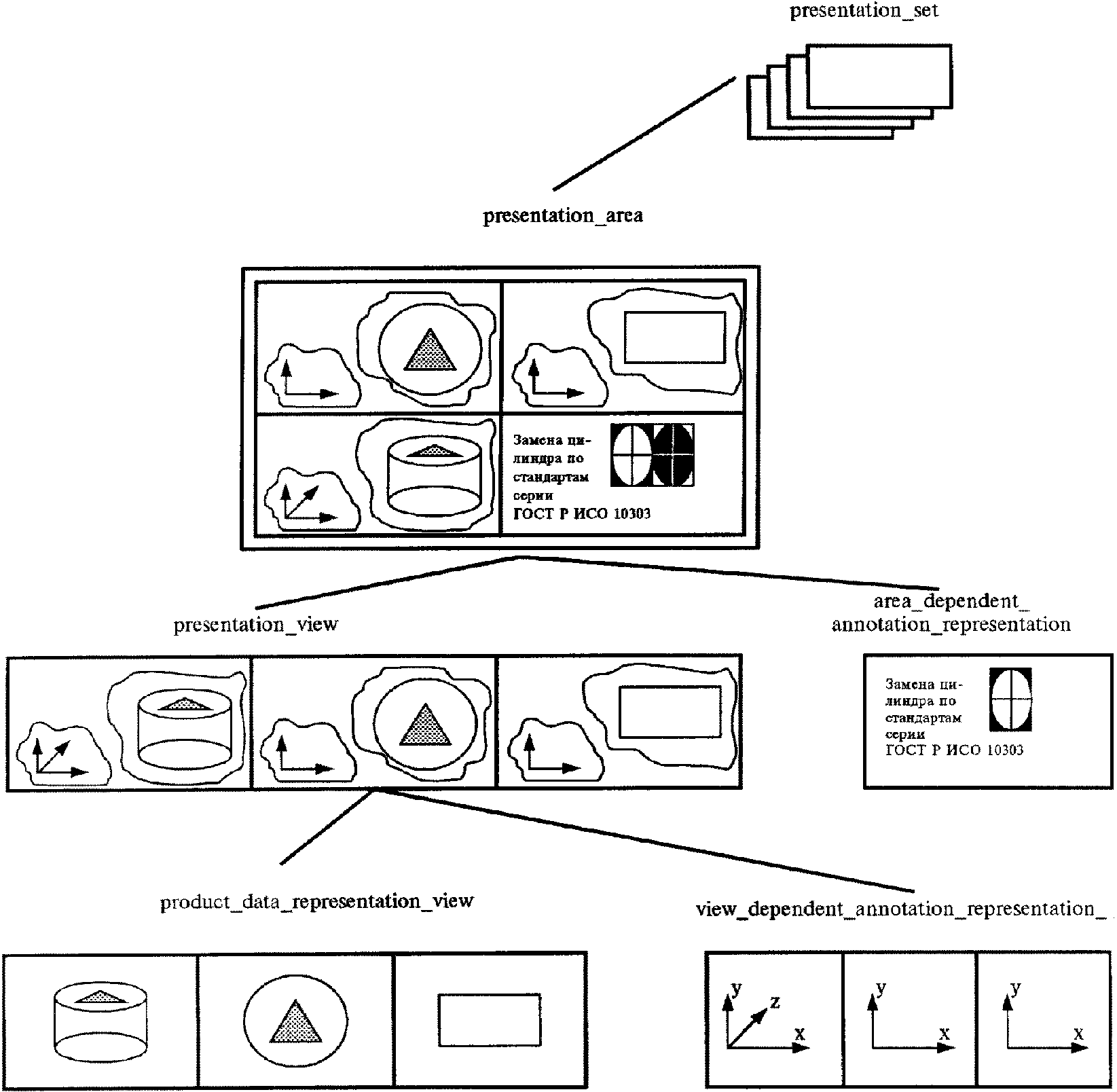

Примечание - На рисунках 1 и 2 показаны отношения между уровнями иерархии представления.

Рисунок 1 - Иерархия представления

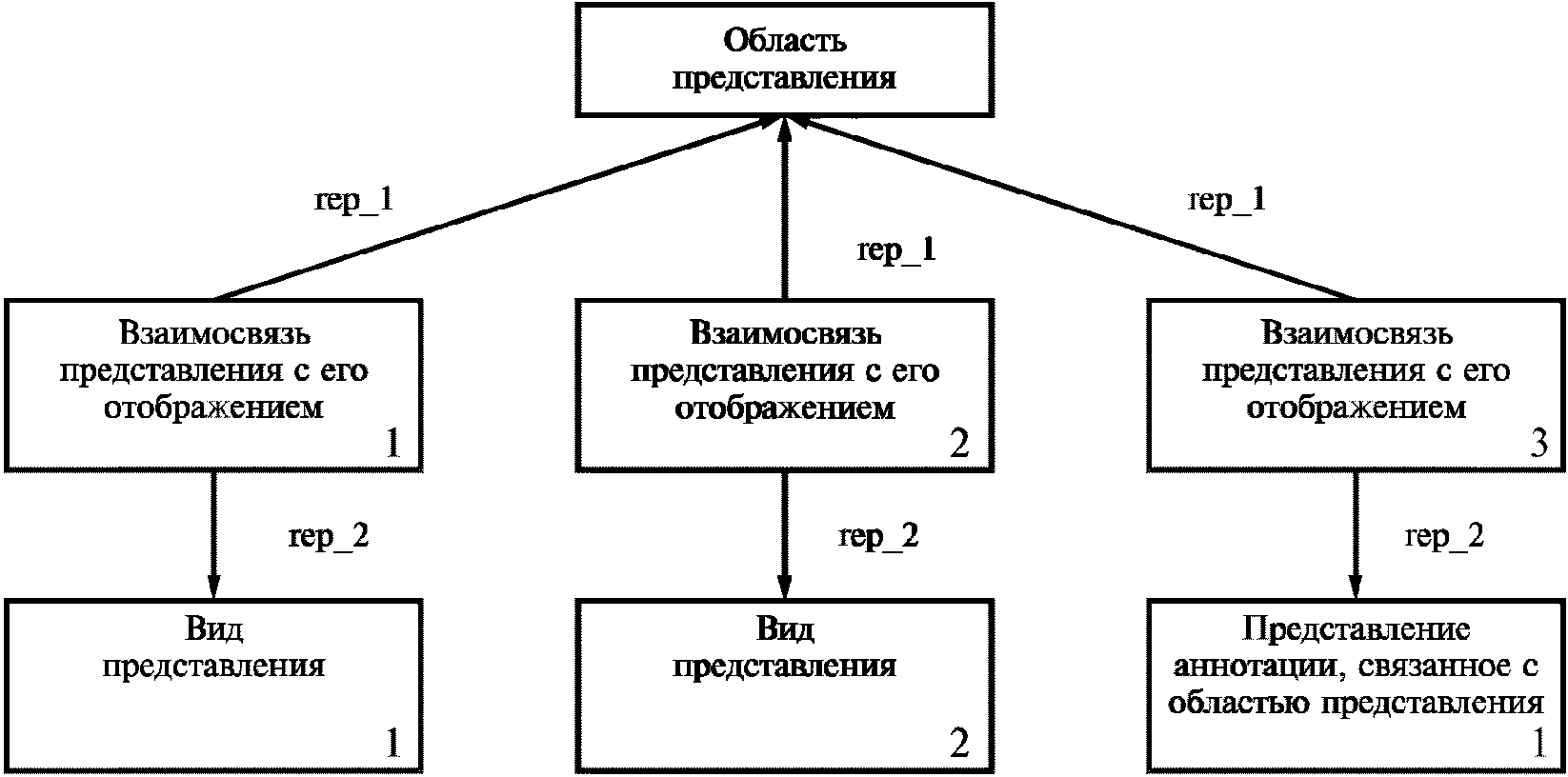

Рисунок 2 - Пример иерархии представления

4.2 Фундаментальные понятия и допущения

4.2.1 Иерархия представления

В рамках иерархии представления только область представления содержит информацию, достаточную для однозначной генерации изображения на устройствах вывода, например экране дисплея, принтере или плоттере.

Другие элементы иерархии не содержат информации, необходимой для размещения изображения на соответствующем устройстве вывода. Виды представления или другие компоненты низших уровней иерархии могут быть отображены только при условии их прямой или косвенной увязки с областью представления.

Схема presentation_organization_schema описывает иерархию представления посредством различных элементов иерархии и соотношений между ними.

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

Примечание 1 - Концепции представлений и отношения между ними описаны в ГОСТ Р ИСО 10303-43.

Каждый элемент иерархии представления должен быть описан посредством объекта presentation_representation с использованием подтипа representation. Подтипы объекта presentation_representation описывают различные элементы иерархии.

Примечание 2 - Объект representation определен в ГОСТ Р ИСО 10303-43.

Контекст каждого элемента иерархии представления должен быть описан посредством объекта geometric_representation_context, ограниченного двумерным пространством.

Примечание 3 - Объект geometric_representation_context определен в ИСО 10303-42.

Контекст каждого элемента иерархии представления следует описывать посредством набора атрибутов items каждого объекта presentation_representation. Конкретные items определяют двумерную геометрию или аннотацию, связанные с данным элементом, или отражают результаты включения других элементов в данный.

Некоторые элементы иерархии могут быть ограничены по содержанию или в отношении их роли в других элементах. Семантики конкретных элементов должны быть связаны с этими ограничениями; например объект product_data_representation_view описывает элемент иерархии, отражающий результаты использования трехмерной геометрии или соответствующей аннотации.

Наивысший уровень иерархии представления должен быть отображен объектами presentation_set.presentation_area и area_in_set. Объект area_in_set обеспечивает многочисленные отношения между наборами представлений и соответствующими областями.

Другие элементы иерархии представления, связанные друг с другом, используют объект presentation_representation_relationship или объекты mapped_item и representation_map.

Примечание 4 - Объекты mapped_item и representation_map определены в ГОСТ Р ИСО 10303-43.

Связь между двумя независимыми элементами иерархии определяют посредством описаний применения объекта presentation_representation_relationship. Тем самым описывают отношение между двумя экземплярами объекта presentation_representation; в данном отношении один из этих объектов является "родителем", а другой - "потомком". В данное отношение должно быть включено описание соответствующего преобразования, отражающего геометрическое отношение между атрибутами items "родительского" объекта presentation_representation и соответствующими атрибутами "потомственного" объекта presentation_representation.

Пример 2 - Для определения иерархии, содержащей единственную presentation_area, два presentation_view и единственное area_dependent_annotation_representation, необходимы три экземпляра presentation_representation_relationship, как показано на рисунке 3.

Рисунок 3 - Отображение иерархии представления

на экземпляры объектов

Связь между двумя элементами иерархии, один из которых входит в определение другого, следует описывать с использованием объектов mapped_item и representation_map.

Такая связь может быть описана экземпляром объекта mapped_item. Данный экземпляр может быть включен в качестве одного из атрибутов items конкретного объекта presentation_representation, содержащего другой аналогичный объект. На второй объект presentation_representation ссылаются посредством атрибута mapped_representation объекта representation_map, который определен в качестве атрибута mapping_source объекта mapped_item. Преобразование, описывающее геометрическое отношение между атрибутами items двух объектов presentation_representation, следует определять посредством атрибута mapping_target объекта mapped_item и атрибута mapping_origin объекта representation_map.

Пример 3 - Для включения объекта presentation_view в presentation_area необходимы: один экземпляр объекта mapped_item, один экземпляр объекта representation_map и два экземпляра объекта axis2_placement_2d, как показано на рисунке 4.

Примечание 5 - Объект axis2_placement_2d определен в ИСО 10303-42.

Рисунок 4 - Связь между presentation_view

и presentation_area с использованием mapped_item

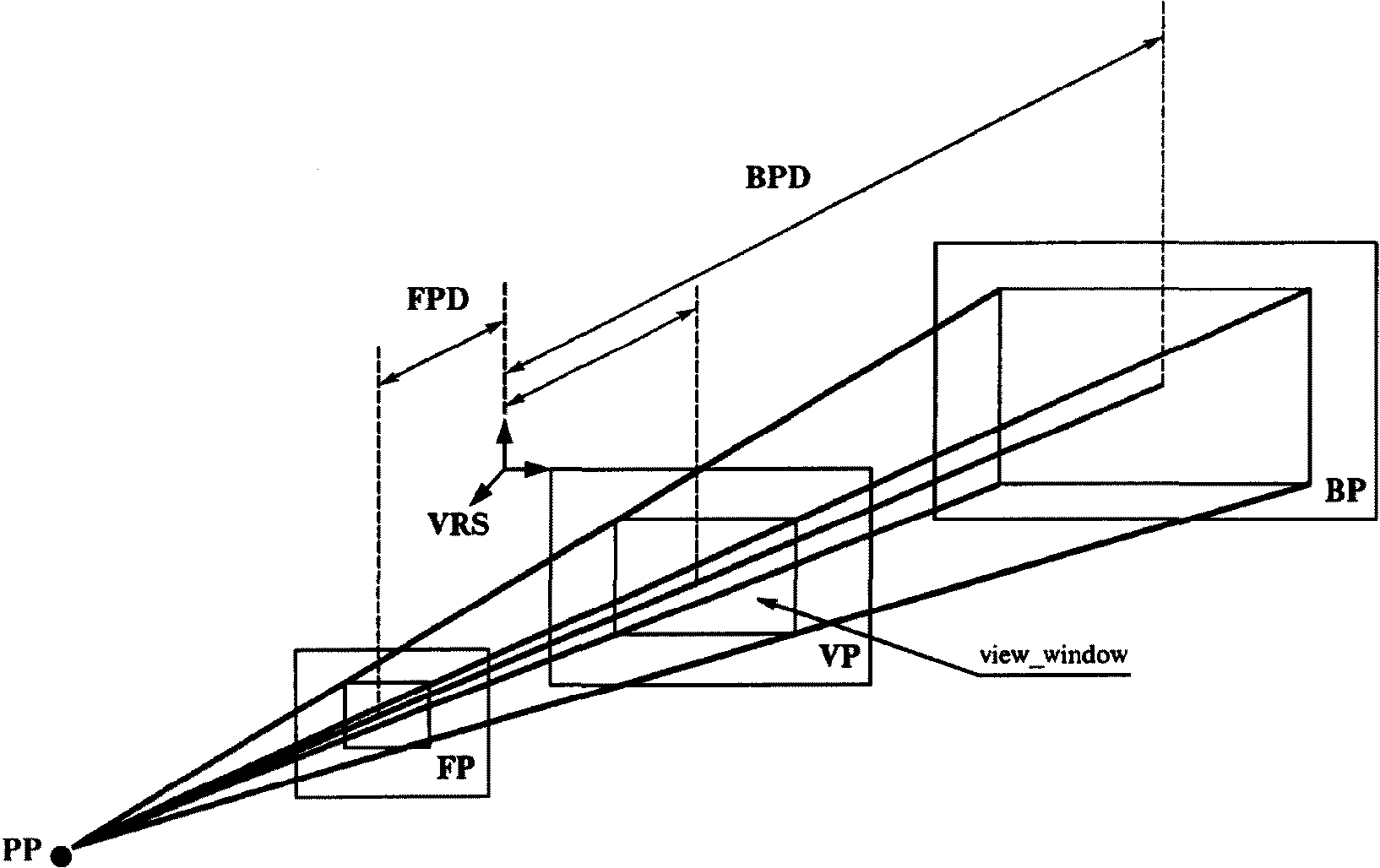

4.2.2 Модель камеры и проекции

Каждый уровень иерархии представления содержит только двумерный объект или аннотацию. Дополнительно должна быть определена искусственная модель трехмерной камеры для установления связи представления с трехмерной формой изделия или плоскостной аннотацией в трехмерном пространстве. Данная модель должна определять правила проектирования трехмерных геометрических объектов и аннотации в двумерном пространстве для системы отображения. Искусственная модель трехмерной камеры должна быть описана в соответствии с требованиями стандартов трехмерной машинной графики. Более подробные сведения об искусственной модели камеры могут быть найдены в [1, 2 - 5] и в литературе по машинной графике, например в [6] или [7]. Для обеспечения реализации требований к черчению также должна быть описана модель двумерной камеры. Данная модель должна обеспечивать масштабирование и перевод формы изделия в двумерное пространство.

Объект product_data_representation_view является только компонентом иерархии представления, могущим содержать двумерные проекции, связанные с трехмерной формой изделия, или аннотации в трехмерном пространстве. Так как настоящий стандарт не определяет спроектированное изображение, но устанавливает всю информацию, необходимую для вычисления проекции, в содержание product_data_representation_view включена только метка данного изображения. Данная метка названа camera_image и ссылается на модель камеры и дву- или трехмерную форму изделия или аннотацию.

Для более реалистичного представления трехмерных предметов в трехмерной модели камеры может быть определен порядок переноса скрытых линий и поверхностей, а также источников освещения.

4.2.3 Уровни

Уровень является набором (коллекцией) элементов формы изделия, аннотации или компонентов иерархии представления, созданным с целью управления видимостью и стилем представления. Набор элементов, связанных с уровнем, может быть определен видимым или невидимым в компоненте иерархии представления. Единственный элемент может быть связан с несколькими уровнями, а единственный уровень может быть использован в нескольких компонентах иерархии представления. Для элемента, связанного с несколькими уровнями, могут быть определены различные стили его представления на каждом уровне. Уровень должен быть определен посредством объекта presentation_layer_assignment. Видимость и стиль заданного уровня в компоненте иерархии представления определяют посредством объекта presentation_layer_usage.

4.2.4 Связь представления с моделью изделия

Настоящий стандарт обеспечивает связь информации о представлении с информацией о представляемом изделии. Связь осуществляется посредством использования объекта presented_item_representation. Данный объект связывает конкретный элемент с его представлением. Конкретный атрибут presented_item должен быть определен в прикладных протоколах.

Пример 4 - Элементами представления являются корпус автомобиля, расположение в нем электронных схем и его архитектура.

4.3 Определения типов схемы структуры представления

4.3.1 Тип presentation_size_assignment_select

Тип presentation_size_assignment_select определяет предметы, для которых могут быть указаны размеры.

EXPRESS-спецификация

TYPE presentation_size_assignment_select = SELECT

(presentation_view,

presentation_area,

area_in_set);

END_TYPE;

4.3.2 Тип area_or_view

Тип area_or_view указывает предметы, которые могут быть выделены основным (фоновым) цветом.

EXPRESS-спецификация

TYPE area_or_view = SELECT

(presentation_area,

presentation_view);

END_TYPE;

4.3.3 Тип central_or_parallel

Тип central_or_parallel определяет тип преобразования перспективы, используемый объектом camera_model. Данными типами являются либо параллельное проецирование на рассматриваемую плоскость, либо центральное проектирование из объекта projection_point на рассматриваемую плоскость (см. рисунки 7 и 8).

EXPRESS-спецификация

TYPE central_or_parallel = ENUMERATION OF

(central,

parallel);

END_TYPE;

Определения перечисляемых элементов

central - проекция выполняется по линиям, исходящим из объекта projection_point и связанным с объектом view_window;

parallel - проекция выполняется параллельно линии, исходящей из объекта projection_point, на геометрический центр объекта view_window.

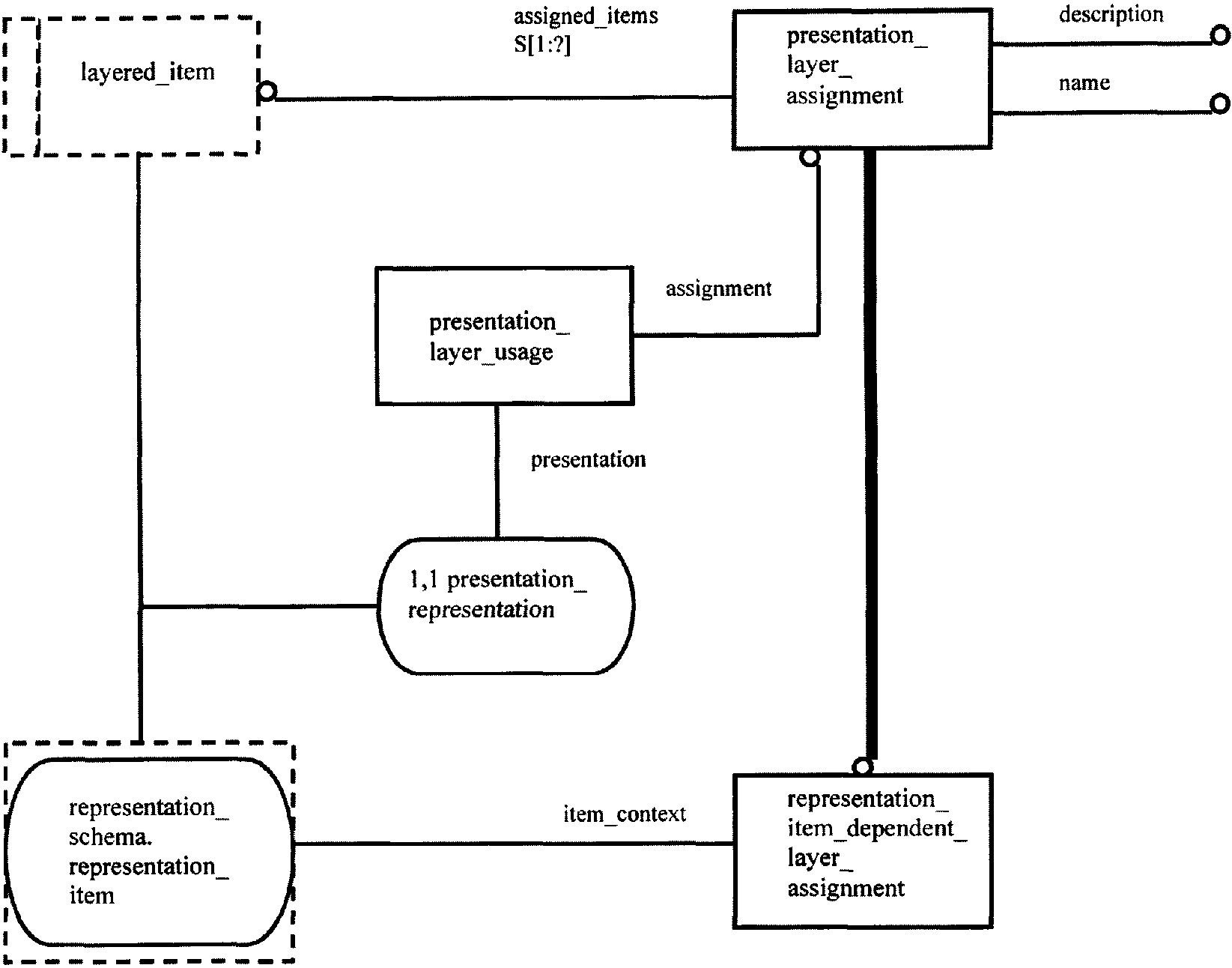

4.3.4 Тип layered_item

Тип layered_item определяет элементы, сгруппированные в уровнях посредством объекта presentation_layer_assigment.

EXPRESS-спецификация

TYPE layered_item = SELECT

(presentation_representation,

representation_item);

END_TYPE;

4.3.5 Тип presentation_representation_select

Тип presentation_representation_select предназначен для обеспечения связи представления с представляемым элементом посредством объекта presentation_item_representation.

EXPRESS-спецификация

TYPE presentation_representation_select = SELECT

(presentation_representation,

presentation_set);

END_TYPE;

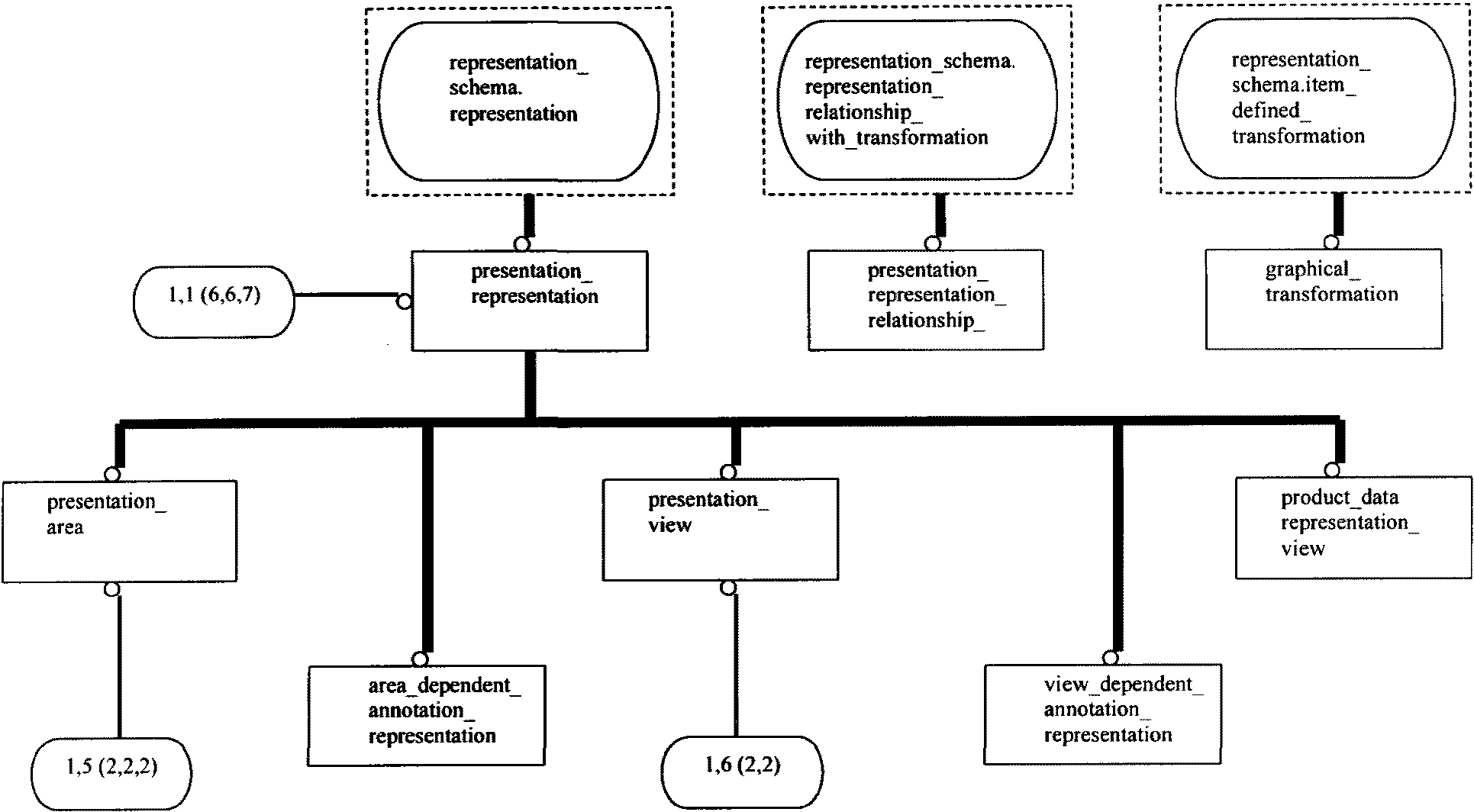

4.4 Определения объектов схемы представления: иерархия представления

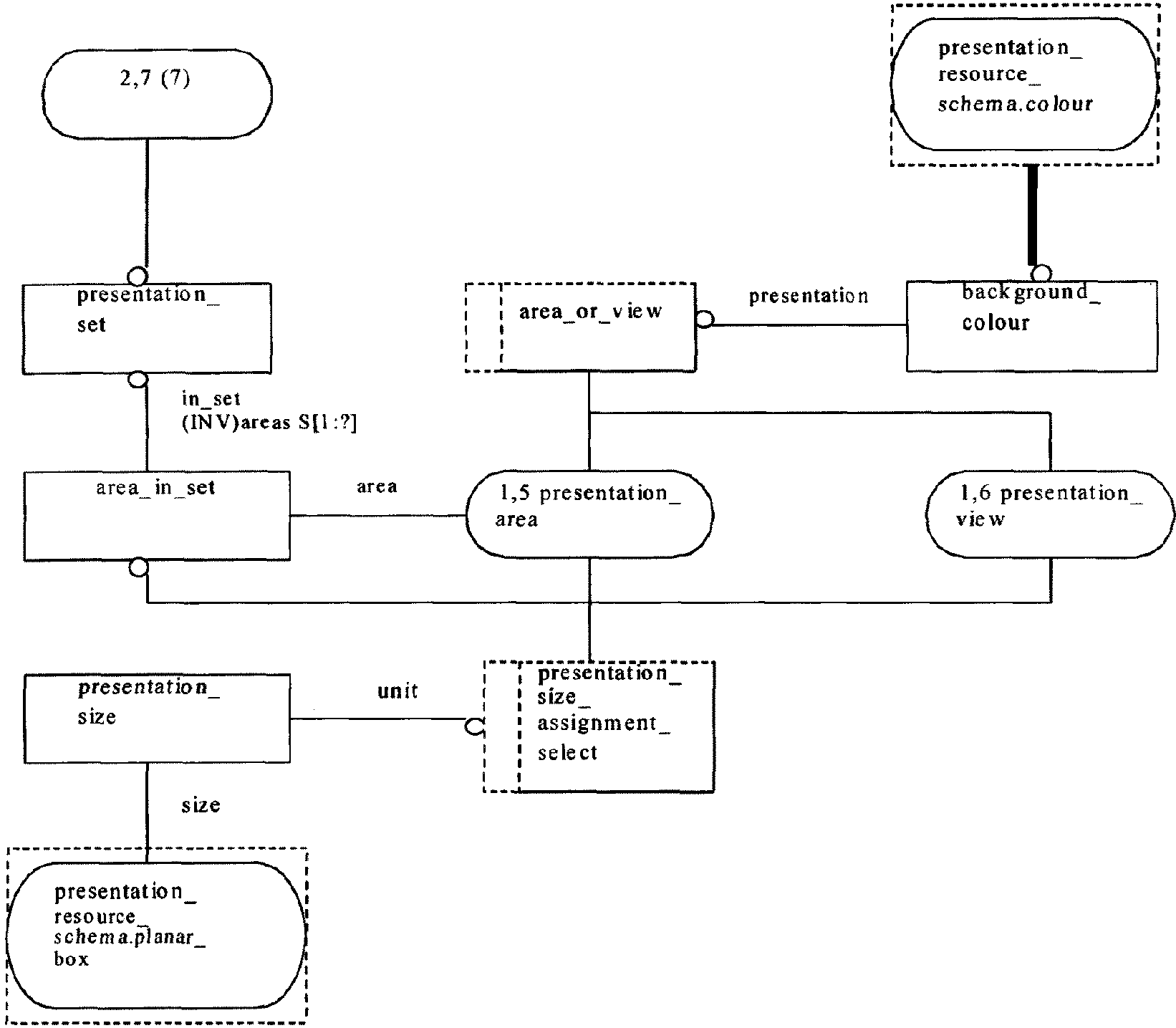

4.4.1 Объект presentation_set

Объект presentation_set является набором (коллекцией) объектов presentation_areas.

EXPRESS-спецификация

ENTITY presentation_set;

INVERSE

areas: SET [1 : ?] OF area_in_set FOR in_set;

END_ENTITY;

Описание атрибута

areas - набор объектов presentation_area, образующих presentation_set.

4.4.2 Объект presentation_representation

Объект presentation_representation содержит описание изображения, генерируемого системой, отображающей информацию о представлении. Данное изображение связано с предметом, представляемым в виде дву- или трехмерного геометрического объекта или аннотации. Ссылка на геометрические объекты или аннотацию может быть введена косвенно посредством включения в иерархию объекта presentation_representation. Нижние уровни подобной иерархии могут быть ограничены только по составу геометрических изображений или аннотаций.

Примечание 1 - Описание иерархии представления приведено в 4.1.

EXPRESS-спецификация

ENTITY presentation_representation

SUBTYPE OF (representation);

WHERE

WR1: SELF \representation.

context_of_items\geometric_representation_context.

coordinate_space_dimension = 2;

WR2: 'GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_CONTEXT'

IN TYPEOF (SELF\representation.context_of_items);

END_ENTITY;

Формальные утверждения

WR1 - изображение должно иметь размерность, равную 2;

WR2 - объект presentation_representation должен содержать геометрический контекст.

Примечания

2 При представлении трехмерного объекта следует использовать его двумерные проекции. Объект presentation_representation содержит изображения спроектированных предметов.

3 В настоящем стандарте не описаны реальные геометрические проекции. Вместе с тем в модель входит объект presentation_representation, определяющий правила геометрического проецирования и информацию, необходимую для создания проекции.

4.4.3 Объект presentation_area

Объект presentation_area представляет изображение, могущее содержать другие вложенные изображения, а также входить в другое изображение, представленное аналогичным объектом presentation_area.

Размер объекта presentation_area определяют через объект presentation_size. В каждом объекте presentation_area размер задают прямо, посредством использования объекта presentation_size, или косвенно с использованием объектов area_in_set. Выделение изображения в размерах, заданных объектом presentation_area, осуществляет система, создающая реальное изображение на основе информации о представлении. Если данный объект presentation_area входит в другой аналогичный объект, тогда ограничения, определяющие формат данного объекта, могут быть использованы для его выделения из другого объекта.

Основной (фоновый) может быть определен путем использования presentation_area в объекте background_colour. Только в одном из объектов background_colour может быть использован какой-либо объект presentation_area.

EXPRESS-спецификация

ENTITY presentation_area

SUBTYPE OF (presentation_representation);

WHERE

WR1: ((SIZEOF (QUERY (ais<* USEDIN (SELF, 'PRESENTATION_ORGANIZATION_SCHEMA.'

+'AREA_IN_SET.AREA')|

SIZEOF (USEDIN (ais, 'PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRESENTATION_SIZE.UNIT')) = 1)) > 0) OR

(SIZEOF (USEDIN (SELF, 'PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRESENTATION_SIZE.UNIT')) = 1));

END_ENTITY;

Формальное утверждение

WR1 - объект presentation_area должен входить в presentation_set посредством включения в атрибут area_in_set.area, в котором объект area_in_set входит в атрибут presentation_size.unit, или размер presentation_area должен быть определен непосредственно из presentation_size.

Неформальные утверждения

IP1 - любой объект presentation_representation должен быть представлен в контексте "дерева", "корнем" которого является presentation_area;

IP2 - размер presentation_area должен быть определен только однократно.

Примечание - Ограничения по применению рассматриваемого объекта установлены правилами для объекта presentation_representation_relationship.

4.4.4 Объект area_in_set

Объект area_in_set определяет вхождение объекта presentation_area в presentation_set. Объект presentation_area может входить в несколько объектов presentation_set; в конкретный presentation_set должен входить по крайней мере один presentation_area.

EXPRESS-спецификация

*) ENTITY area_in_set;
area	: presentation_area;
in_set	: presentation_set;
END_ENTITY; (*

Описания атрибутов

area - объект presentation_area, входящий в presentation_set;

in_set - объект presentation_set, в который входит presentation_area.

4.4.5 Объект presentation_view

Объект presentation_view является изображением, могущим содержать другие изображения или входить в другое изображение. Данный объект не представляет полное изображение и не может быть отображен без включения в объект presentation_area.

Размер, установленный в объекте presentation_view, может быть указан посредством ссылки на него из объекта presentation_size. Выделение изображения в размерах, заданных объектом presentation_view, выполняет система, создающая реальное изображение на основе информации о представлении. Если в объекте presentation_view не установлены соответствующие размеры, тогда выделение изображения выполняют только на основе размеров, заданных в объекте presentation_area, в который входит данный presentation_view.

Основной (фоновый) цвет может быть указан посредством объекта background_colour.

EXPRESS-спецификация

ENTITY presentation_view

SUBTYPE OF (presentation_representation);

END_ENTITY;

4.4.6 Объект area_dependent_annotation_representation

Объект area_dependent_annotation_representation является изображением, которое может входить в изображение, описанное объектом presentation_area. Данное изображение состоит из элементов, определенных в объектах annotation_occurrence. Рассматриваемый объект может быть связан только с объектом presentation_area.

EXPRESS-спецификация

ENTITY area_dependent_annotation_representation

SUBTYPE OF (presentation_representation);

WHERE

WR1: SIZEOF (QUERY (item<* (SELF \representation.items |

NOT (SIZEOF (['PRESENTATION_DEFINITION_SCHEMA.' +

'ANNOTATION_OCCURRENCE',

'GEOMETRY_SCHEMA.AXIS2_PLACEMENT']*

TYPEOF (item)) = 1

))) = 0;

WR2: SIZEOF (QUERY (item<* (SELF \representation.items |

('PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_OCCURRENCE' IN

TYPEOF (item))

)) > = 1;

END_ENTITY;

Формальные утверждения

WR1 - видами атрибутов representation_items, входящими в рассматриваемый объект, могут быть только объекты annotation_occurrence или axis2_placement;

WR2 - одним из элементов в объекте area_dependent_annotation_representation должен быть annotation_occurrence.

Неформальное утверждение

IP1 - при наличии объекта area_dependent_annotation_representation он должен входить в presentation_area.

4.4.7 Объект product_data_representation_view

Объект product_data_representation_view представляет собой изображение, состоящие из двумерных геометрических проекций, аннотации или того и другого. В данное изображение могут входить другие изображения, или данное изображение может быть включено в другое изображение. Данный объект не содержит полного изображения и не может быть отображен без представления его в объект presentation-view.

EXPRESS-спецификация

ENTITY product_data_representation_view;

SUBTYPE OF (presentation_representation);

WHERE

WR1: SIZEOF (QUERY (item<* SELF \representation.item |

NOT (SIZEOF (['PRESENTATION_ORGANIZATION_SCHEMA.CAMERA_ IMAGE',

'GEOMETRY_SCHEMA.AXIS2_PLACEMENT']*

TYPEOF (item)) = 1

))) = 0;

WR2: SIZEOF (QUERY (item<* (SELF \representation.items |

('PRESENTATION_ORGANIZATION_SCHEMA.CAMERA_IMAGE' IN

TYPEOF (item))

END_ENTITY;

Формальные утверждения

WR1 - элементом product_data_representation_view должны быть объекты camera_image или axis2_placement;

WR2 - одним из элементов в product_data_representation_view должен быть объект camera_image.

Неформальное утверждение

IP1 - при наличии объекта product_data_representation_view он должен входить в presentation_view.

4.4.8 Объект view_dependent_annotation_representation

Объект view_dependent_annotation_representation является изображением, которое может быть размещено в изображении, представленном объектом presentation_view. Данное изображение включает только элементы объектов annotation_occurrence. Рассматриваемый объект может быть связан только с объектом presentation_view.

EXPRESS-спецификация

ENTITY view_dependent_annotation_representation

SUBTYPE OF (presentation_representation);

WHERE

WR1: SIZEOF (QUERY (item<* (SELF \representation.items |

NOT (SIZEOF (['PRESENTATION_DEFINITION_SCHEMA.' +

'ANNOTATION_OCCURRENCE', 'GEOMETRY_SCHEMA.AXIS2_PLACEMENT']*

TYPEOF (item)) = 1

))) = 0;

WR2: SIZEOF (QUERY (item<* (SELF \representation.items |

('PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_OCCURRENCE' IN

TYPEOF (item))

)) > = 1;

END_ENTITY;

Формальные утверждения

WR1 - в набор элементов объекта view_dependent_annotation_representation должны входить виды representation_items, представляющие объекты annotation_occurrence или axis2_placement;

WR2 - одним из элементов в view_dependent_annotation_representation должен быть объект annotation_occurrence.

Неформальное утверждение

IP1 - при наличии объекта view_dependent_annotation_representation он должен входить в presentation_view.

4.4.9 Объект presentation_size

Объект presentation_size используют для определения размера объектов presentation_area или presentation_view. Размер объекта presentation_area может быть задан непосредственно или присвоен в зависимости от объекта presentation_set, содержащего presentation_area. Данный метод позволяет назначать различные размеры для одного объекта presentation_area в каждом presentation_set, описывающем определенную область.

EXPRESS-спецификация

ENTITY presentation_size;

unit : presentation_size_assignment_select;

size : planar_box

WHERE

WR1: (('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_REPRESENTATION'

IN TYPEOF (SELF.unit)) AND

item_in_context (SELF.size,

SELF.unit\representation.context_of_items)

)

(

('PRESENTATION_ORGANIZATION_SCHEMA.AREA_IN_SET'

IN TYPEOF (SELF.unit)) AND

(SIZEOF (QUERY (ais<* SELF.unit\area_in_set.in_set.areas |

NOT item_in_context (SELF.size, ais.area\representation.

context_of_items) )) = 0)

);

END_ENTITY;

Описания атрибутов

unit - объекты presentation_view, presentation_area или area_in_set, определяющие связь presentation_area с presentation_set;

size - объект planar_box, описывающий размер блока.

Формальное утверждение

WR1 - если блоком (unit) является объект presentation_representation, тогда planax_box должен быть элементом представления, имеющего тот же контекст, что и unit. Если блоком (unit) является объект area_in_set, тогда planar_box должен быть элементом в контексте, связанном с данной областью.

4.4.10 Объект background_colour

Объект background_colour определяет цвет, используемый для фонов представления области или вида.

EXPRESS-спецификация

ENTITY background_colour

SUBTITY OF (colour);

presentation : area_or_view;

UNIQUE

UR1 : presentation;

END_ENTITY;

Описание атрибута

presentation - объекты presentation_area или presentation_view, для которых установлен фоновый цвет.

Формальное утверждение

UR1 - для любого объекта presentation_area или presentation_view может быть задан только один цвет фона.

4.4.11 Объект presentation_representation_relationship

Объект presentation_representation_relationship определяет отношение между объектами presentation_representation. Данное отношение является направленным в том смысле, что представление "потомка" (rep_2) преобразуется в представление "родителя" (rep_1) и не предусматривает обратного преобразования. Рассматриваемый объект ограничивает отношение между некоторыми объектами presentation_representation для обеспечения их представления в иерархии (см. 4.1).

EXPRESS-спецификация

ENTITY presentation_representation_relationship

SUBTYPE OF (representation_relationship_with_transformation);

WHERE

WR1 : 'PRESENTATION_DEFENITION_SCHEMA.PRESENTATION_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship_rep_1);

WR2 : 'PRESENTATION_DEFENITION_SCHEMA.PRESENTATION_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship_rep_2);

WR3 : acyclic_presentation_representation_relationship (SELF,

[SELF\representation_relationship_rep_2]);

WR4 : NOT (('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_AREA'IN

TYPEOF (SELF\representation_relationship_rep_1))

AND

NOT (SIZEOF (['PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRODUCT_DATA_REPRESENTATION'_VIEW', 'PRESENTATION_ORGANIZATION_SCHEMA.' + 'VIEW_DEPENDENT_ANNOTATION_REPRESENTATION']*

TYPEOF (SELF\representation_relationship_rep_2)) = 0));

WR5 : NOT (('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_VIEW"

IN TYPEOF (SELF\representation_relationship_rep_1))

AND

NOT (SIZEOF (['PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRESENTATION_AREA',

'PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRESENTATION_VIEW',

'PRESENTATION_ORGANIZATION_SCHEMA.' +

'AREA_DEPENDENT_ANNOTATION_REPRESENTATION_']*

TYPEOF (SELF\representation_relationship_rep_2)) = 0));

WR6 : NOT (('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_VIEW" IN

TYPEOF (SELF\representation_relationship_rep_2)))

XOR

('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_AREA' IN

TYPEOF (SELF\representation_relationship_rep_1));

WR7 : (NOT ('PRESENTATION_ORGANIZATION_SCHEMA.' +

'PRODUCT_DATA_REPRESENTATION_VIEW' IN

(TYPEOF (SELF\representation_relationship_rep_1) +

TYPEOF (SELF\representation_relationship_rep_2))))

XOR

('PRESENTATION_ORGANIZATION_SCHEMA.PRESENTATION_VIEW' IN

TYPEOF (SELF\representation_relationship_rep_1))

AND

('PRESENTATION_ORGANIZATION_SCHEMA'.PRODUCT_DATA_

REPRESENTATION_VIEW' IN

TYPEOF (SELF\representation_relationship_rep_2));

WR8 : 'PRESENTATION_ORGANIZATION_SCHEMA.GRAPHICAL_TRANSFORMATION' IN

TYPEOF (SELF\representation_relationship_with_transformation.

transformation_operator);

END_ENTITY;

Определения атрибутов

SELF\representation_relationship.rep_1 - объект presentation_representation, играющий роль "родителя" в "дереве" presentation_representation;

SELF\representation_relationship.rep_2 - объект presentation_representation, играющий роль "потомка" в "дереве" presentation_representation.

Формальные учреждения

WR1 - атрибутом rep_1 должен быть объект presentation_representation;

WR2 - атрибутом rep_2 должен быть объект presentation_representation;

WR3 - объект presentation_representation_relationship не должен входить в "дерево" объектов presentation_representation, "корнем" которого является "лист" собственного "дерева" рассматриваемого объекта;

WR4 - изображения, представленные объектами product_data_representation_view или view_dependent_annotation_representation, не должны быть связаны с изображением, представленным объектом presentation_area;

WR5 - изображения, представленные объектами presentation_area, presentation_view или area_dependent_annotation_representation, не должны быть связаны с изображением, представленным объектом presentation_view;

WR6 - изображение, представленное объектом presentation_view, может быть связано только с изображением, представленным объектом presentation_area;

WR7 - объект product_data_representation_view должен входить только в объект presentation_representation_relationship, если атрибутом rep_1 является объект presentation_view;

WR8 - Связь данных изображений с другими осуществляется посредством объектов graphical_transformation.

4.4.12 Объект graphical_transformation

Объект graphical_transformation является преобразованием, позволяющим осуществить произвольное двумерное позиционирование, вращение и однородное масштабирование. Данный объект используется объектом presentation_representation_relationship для определения преобразования между связанными объектами presentation_representations. Данное преобразование определяют следующим образом.

Атрибут transform_item_1.location преобразуют в атрибут transform_item_2.placement_location. Дополнительно ось x, определенную в объекте transform_item_1.p[1], отображают в ось x атрибута transform_item_2.placement.p[1]. Подобное отображение должно быть выполнено для оси y атрибутов transform_item_1.p[2] и transform_item_2.placement.p[2]. По окончании используют масштабирование, определенное атрибутом transform_item_2.scaling.

Примечание 1 - На рисунке 5 показан механизм использования объекта graphical_transformation.

Рисунок 5 - Графическое преобразование

EXPRESS-спецификация

ENTITY graphical_transformation

SUBTYPE OF (item_defined_transformation);

WHERE

WR1 : 'GEOMETRY_SCHEMA.AXIS2_PLACEMENT_2D'IN

TYPEOF (SELF\item_defined_transformation.transform_item_1);

WR2 : 'PRESENTATION_RESOURCE_SCHEMA.PRESENTATION_SCALED_ PLACEMENT' IN

TYPEOF (SELF\item_defined_transformation.transform_item_2);

END_ENTITY;

Описания атрибутов

SELF\item_defined_transformation.transform_item_1 - объект axis2_placement_2d, определяющий исходные преобразуемые координаты;

SELF\item_defined_transformation.transform_item_2 - объект presentation_scaled_placement, определяющий конечные координаты преобразования.

Формальные утверждения

WR1 - атрибутом transform_item_1 объекта graphical_transformation должен быть объект axis2_placement_2d;

WR2 - атрибутом transform_item_2 объекта graphical_transformation должен быть объект presentation_scaled_placement.

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

Примечание 2 - Атрибуты transform_item_1 и transform_item_2 определены в ГОСТ Р ИСО 10303-43.

4.5 Определение объектов схемы структуры представления: модель камеры и проекция

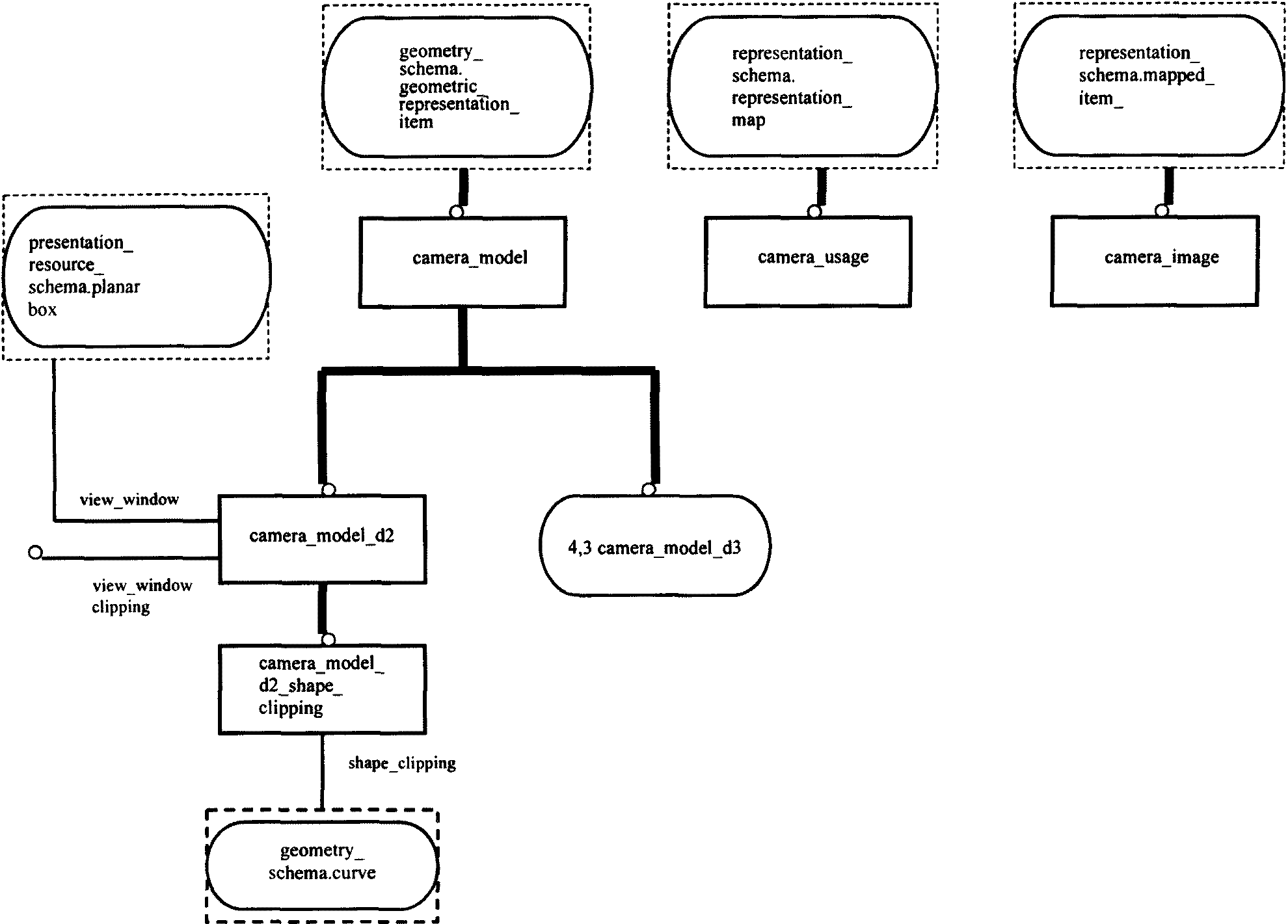

4.5.1 Объект camera_model

Объект camera_model должен содержать информацию, необходимую для создания проекции или отображения представления в изображение данного представления.

EXPRESS-спецификация

ENTITY camera_model

SUPERTYPE OF (ONEOF (camera_model_d2, camera_model_d3))

SUPERTYPE OF (geometric_representation_item);

WHERE

WR1 : (SIZEOF (USEDIN (SELF, 'REPRESENTATION_SCHEMA.' +

'ITEM_DEFINED_TRANSFORMATION.' +

'TRANSFORM_ITEM_1')) +

SIZEOF (USEDIN (SELF, 'REPRESENTATION_SCHEMA.' +

'REPRESENTATION_MAP.MAPPING_ORIGIN'))

) > 0;

WR2 : SIZEOF (USEDIN (SELF, 'REPRESENTATION_APPEARANCE_SCHEMA.' +

'STYLED_ITEM.ITEM')) = 0;

END_ENTITY;

Формальные утверждения

WR1 - объект camera_model должен определять проекцию по крайней мере одного объекта representation;

WR2 - объект camera_model не должен быть связан с объектом styled_item.

4.5.2 Объект camera_model_d2

Объект camera_model_d2 должен содержать информацию, необходимую для создания двумерного отображения данного представления на его изображение.

EXPRESS-спецификация

*) ENTITY camera_model_d2 SUBTYPE OF (camera_model);
view_window	: planar_box;
view_window_clipping	: BOOLEAN;
WHERE WR1 : SELF\geometric_representation_item.dim = 2 END_ENTITY; (*

Описания атрибутов

view_window - прямоугольные границы в координатном пространстве объекта representation, отображаемого в объект product_data_representation. Преобразование и возможное неоднородное масштабирование объекта view_window должны быть выполнены так, чтобы контуры данного объекта совпадали с контурами атрибута mapping_target в объекте camera_image;

view_window_clipping - определяет проведение или не проведение оконтуривания объекта view_window. Значение TRUE данного атрибута указывает на выполнение оконтуривания объекта view_window, а значение FALSE - на его отсутствие.

Примечания

1 Если атрибут view_window_clipping имеет значение FALSE, двумерная проекция может быть расширена за границы, определенные атрибутом mapping_target в объекте camera_image.

2. Оконтуривание должно быть проведено до создания проекции.

Формальное утверждение

WR1 - объект camera_model_d2 должен быть двумерным.

Примечание 3 - Механизм работы объекта camera_model_d2 представлен на рисунке 6.

Рисунок 6 - Модель двумерной камеры

4.5.3 Объект camera_model_d2_shape_clipping

Объект camera_model_d2_shape_clipping является объектом camera_model_d2 с дополнительными условиями по выделению (оконтуриванию) отображаемого представления.

EXPRESS-спецификация

*) ENTITY camera_model_d2_shape_clipping SUBTYPE OF (camera_model_d2);
shape_clipping	: curve;
END_ENTITY; (*

Описание атрибута

shape_clipping - замкнутая кривая, определяющая пространство проектируемого представления.

Примечание - Если атрибут view_window_clipping имеет значение TRUE, проектируемое представление выделяется из view_window и области, определенной объектом shape_clipping.

Неформальное утверждение

IP1 - кривая, определенная в атрибуте shape_clipping, должна быть замкнутой и не самопересекающейся.

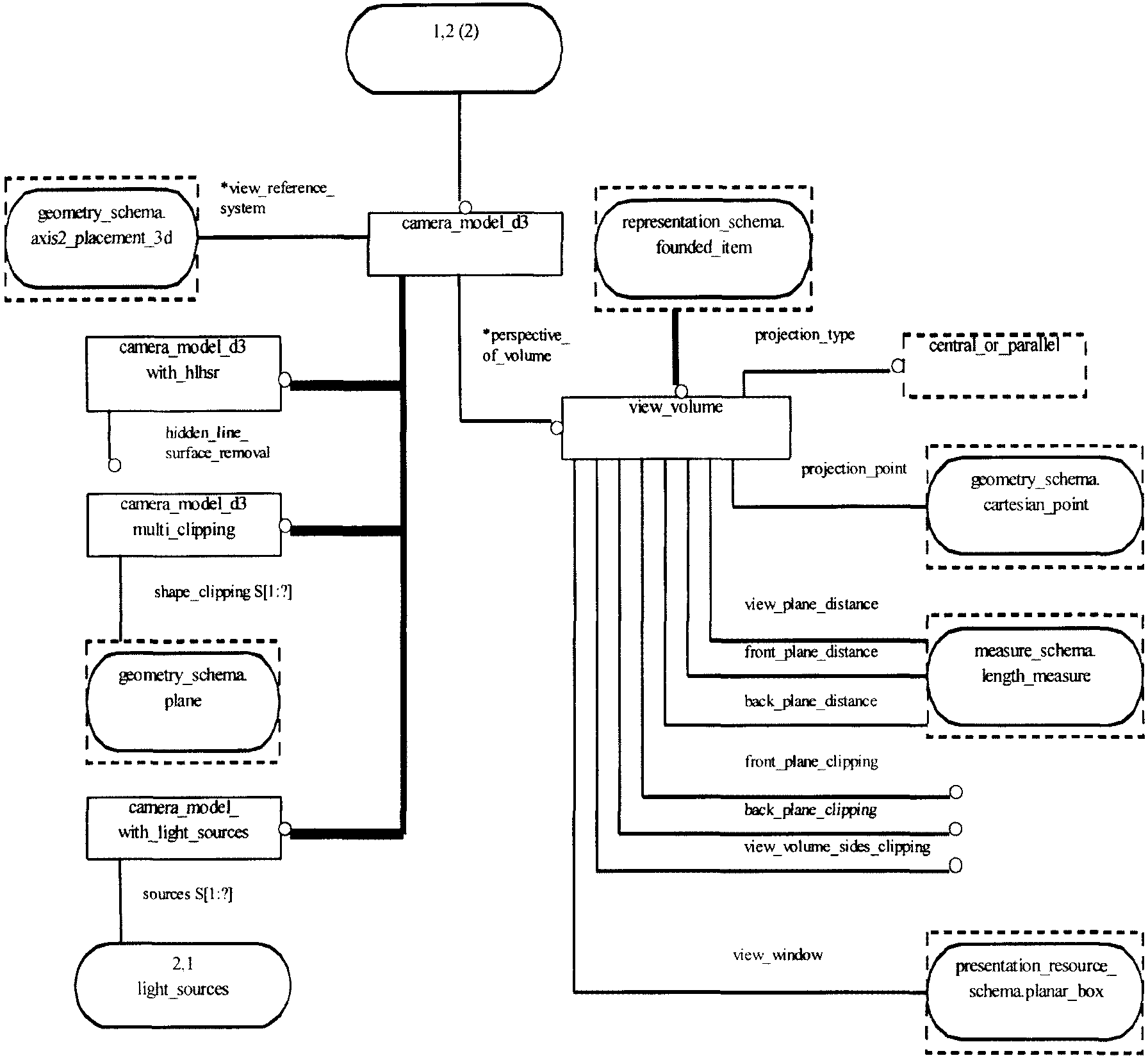

4.5.4 Объект camera_model_d3

Объект camera_model_d3 должен содержать информацию, необходимую для создания проекции из трехмерного представления на его двумерное изображение (подробности проецирования см. в 4.5.5).

EXPRESS-спецификация

*) ENTITY camera_model_d3 SUBTYPE OF (camera_model);
view_reference_system	: axis2_placement_3d;
perspective_of_volume	: view_volume;
WHERE WR1 : (dot_product (SELF.view_reference_system.p[3] SELF.perspective_of_volume.view_window.placement.p[3] = 1.0) AND (SELF.view_reference_system.location.coordinates[3] = SELF.perspective_of_volume.view_window. placement.location.coordinates[3]); WR2: SELF\geometric_representation_item.dim = 3; END_ENTITY; (*

Описания атрибутов

view_reference_system - вспомогательное трехмерное координатное пространство в координатном пространстве проецируемого отображения;

perspective_of_volume - информация, необходимая для проецирования геометрической формы отображения. Данный атрибут определяют во вспомогательном трехмерном координатном пространстве объекта view_reference_system.

Формальные утверждения

WR1 - прямоугольник, заданный атрибутом view_window объекта perspective_of_volume, должен быть расположен в той же плоскости, что и оси x и y объекта axis2_placement_3d, указанного подтипом view_reference_system;

WR2 - объект camera_model_d3 является трехмерным.

4.5.5 Объект view_volume

Объект view_volume определяют в объекте view_reference_system модели камеры, использующей объемные представления. Рассматриваемый объект определяет объемное представление, которое проецируется на демонстрационное окно объекта product_data_representation_view. Данным объемным представлением может быть усеченная пирамида или параллелепипед. Предмет, охваченный данным объемом, проецируется на прямоугольник, заданный атрибутом view_window, который задает отображение на демонстрационное окно.

Если тип проецирования - параллельный (parallel), проекция создается параллельно линии, направленной из projection_point в геометрический центр view_window, а объектом view_volume является параллелепипед. Если тип проецирования - центральный (central), проекция создается вдоль линий исходящих из projection_point и пересекающихся с view_window, а объектом view_volume является усеченная пирамида. Соответствующие иллюстрации приведены на рисунках 7 и 8.

Примечание - Так как объект view_volume не является подтипом объекта geometric_representation_item, экземпляры cartesian_point, представленные атрибутом projection_point, и planar_box, представленные атрибутом view_window, не связывают обычным методом с атрибутом geometric_representation_context каждого объекта representation посредством объекта camera_model_d3, содержащего данный view_volume. Данная связь выполняется посредством супертипа founded_item.

PP - projection_point

VRS - view_reference_system

VP - view_plane

FP - front_plane

BP - back_plane

VPD - view_plane_distance

FPD - front_plane_distance

BPD - back_plane_distance

Рисунок 7 - Вид объема, тип проекции - CENTRAL

PP - projection_point

VRS - view_reference_system

VP - view_plane

FP - front_plane

BP - back_plane

VPD - view_plane_distance

FPD - front_plane_distance

BPD - back_plane_distance

Рисунок 8 - Вид объема, тип проекции - PARALLEL

EXPRESS-спецификация

*) ENTITY view_volume SUBTYPE OF (founded_item);
projection_type	: central_or_parallel;
projection_point	: cartesian_point;
view_plane_distance	: length_measure;
front_plane_distance	: length_measure;
front_plane_clipping	: BOOLEAN;
back_plane_distance	: length_measure;
back_plane_clipping	: BOOLEAN;
view_volume_sides_clipping	: BOOLEAN;
view_window	: planar_box;
END_ENTITY; (*

Определения атрибутов

projection_type - указатель типа проекции (центральная или параллельная);

projection_point - центр проекции, то есть место из которого рассматривают предметы. При параллельном проецировании данная точка определяет линию от центра проекции до геометрического центра объекта view_window. При центральном проецировании данная точка является вершиной усеченной пирамиды;

view_plane_distance - расстояние вдоль оси z объекта axis2_placement, заданное атрибутом view_reference_system. Данное расстояние определяет положение оригинала объекта view_window;

front_plane_distance - заданное расстояние вдоль оси z объекта axis2_placement, указанное атрибутом view_reference_system. Данное расстояние указывает плоскость, параллельную плоскости объекта view_window. Это расстояние задают либо от вершины усеченной пирамиды, либо от передней грани параллелепипеда, в зависимости от типа проекции;

front_plane_clipping - указатель вычерчивания (или нет) геометрической формы проецируемого отображения на плоскости, заданной атрибутом front_plane_distance. Значение TRUE указывает на выполнение вычерчивания, а FALSE - на его отсутствие.

Примечание 1 - Если front_plane_clipping имеет значение FALSE, объекты за точкой проецирования могут быть видимыми. При этом подразумевается направление, обратное по отношению к направлению от точки проецирования к плоскости отображения;

back_plane_distance - расстояние вдоль оси z объекта axis2_placement, заданное атрибутом view_reference_system. Данное расстояние определяет плоскость, параллельную плоскости объекта view_window. Этой плоскостью является основание усеченной пирамиды или задняя грань параллелепипеда, в зависимости от типа проекции;

back_plane_clipping - указатель вычерчивания (или нет) геометрической формы проецируемого отображения на плоскости, заданной атрибутом back_plane_distance. Значение TRUE указывает на выполнение вычерчивания, а FALSE - на его отсутствие;

view_volume_sides_clipping - указатель вычерчивания (или нет) геометрической формы проецируемого отображения на плоскости, которые являются сторонами объемного представления, заданного объектом view_window. Значение TRUE указывает на выполнение вычерчивания, а FALSE - на его отсутствие.

Примечание 2 - Если view_volume_sides_clipping имеет значение FALSE, тогда двумерная проекция может быть расширена за границы демонстрационного окна (viewport), заданного объектом camera_image;

view_window - прямоугольник из view_plane. Представление отображается на этот прямоугольник, который в свою очередь отображают на viewport объекта camera_image.

Неформальные утверждения

IP1 - плоскость, представленная атрибутом front_plane_distance, должна быть расположена к объекту projection_point ближе, чем плоскость, представленная атрибутом back_plane_distance;

IP2 - прямоугольник, заданный атрибутом view_window, должен быть расположен в рассматриваемой плоскости (view_plane);

IP3 - объект projection_point не должен располагаться в рассматриваемой плоскости (view_plane).

4.5.6 Объект camera_model_d3_with_hlhsr

Объектом camera_model_d3_with_hlhsr является объект camera_model_d3, указывающий на необходимость удаления из изображения невидимых линий и поверхностей.

EXPRESS-спецификация

ENTITY camera_model_d3_with_hlhsr

SUBTYPE OF (camera_model_d3);

hidden_line_surface_removal : BOOLEAN;

END_ENTITY;

Определение атрибута

hidden_line_surface_removal - указывает на необходимость удаления из изображения невидимых линий и поверхностей при проецировании трехмерного изображения. Значение TRUE данного атрибута указывает на то, что невидимые линии и поверхности при проецировании должны быть удалены, а значение FALS - на необходимость их отображения.

4.5.7 Объект camera_model_d3_multi_clipping

Объект camera_model_d3_multi_clipping должен содержать информацию, необходимую для создания проекции отображения на его изображение с использованием плоскостей координатного пространства проецируемого отображения для оконтуривания (выделения) геометрической формы данного отображения до его проецирования.

EXPRESS-спецификация

ENTITY camera_model_d3_multi_clipping

SUBTYPE OF (camera_model_d3);

shape_clipping : SET [1:?] OF plane;

END_ENTITY;

Определение атрибута

shape_clipping - плоскости, ограничивающие выделяемую область. Каждая плоскость указывает определенную область, которая является бесконечным полупространством, заданным этой плоскостью и плоскостью, перпендикулярной к ней. Выделяемая (оконтуриваемая) область должна быть определена на основе взаимопересечения всех заданных областей.

Примечания

1 Выделяемая область, заданная атрибутом shape_clipping, может быть бесконечной.

2 Выделение выполняют до проецирования.

4.5.8 Объект camera_model_with_light_sources

Объект camera_model_with_light_sources должен содержать информацию, необходимую для создания проекции отображения на его изображение, с дополнительными сведениями об источниках освещения, используемых для создания теневых эффектов.

EXPRESS-спецификация

ENTITY camera_model_with_light_sources

SUBTYPE OF (camera_model_d3);

sources : SET [1:?] OF light_sources;

END_ENTITY;

Определение атрибута

sources - набор объектов light_sources, определяющих объемную модель проецируемого отображения.

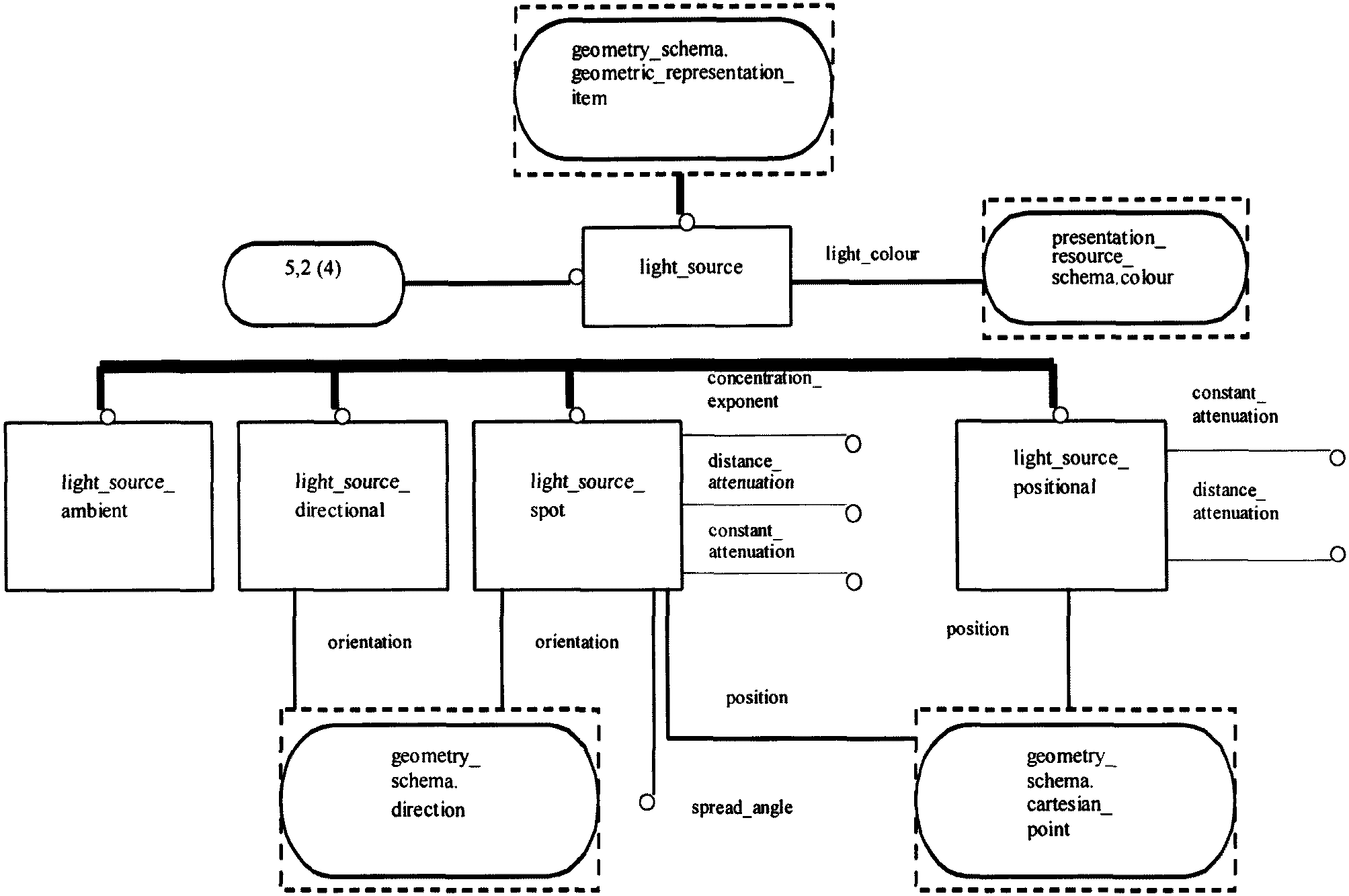

4.5.9 Объект light_source

Объект light_source связан с экранным изображением поверхностей. Подсветка (объемное сканирование) связана с конкретной поверхностью, то есть не отражает взаимосвязей отдельных поверхностей.

EXPRESS-спецификация

ENTITY light_source

SUBTYPE OF (ONEOF(light_source_ambient,

light_source_directional,

light_source_positional,

light_source_spot))

SUBTYPE OF (geometric-representation_item);

light_colour : colour;

WHERE

WR1: SIZEOF(USEDIN (SELF, 'PRESENTATION_APPEARANCE_SCHEMA.'+

'STYLED_ITEM.ITEM')) = 0;

END_ENTITY;

Определение атрибута

light_colour - цвет источника освещения, используемый для создания теневых эффектов.

Формальное утверждение

WR - атрибут light_source не должен быть связан с объектом styled_item.

4.5.10 Объект light_source_ambient

Объект light_source_ambient описывает поверхность независимо от ее ориентации и расположения.

EXPRESS-спецификация

ENTITY light_source_ambient

SUBTYPE OF (light_source);

END_ENTITY;

4.5.11 Объект light_source_directional

Объект light_source_directional описывает ориентацию поверхности независимо от ее местоположения. Все лучи от источника света должны быть направлены параллельно выбранному направлению.

Примечание - На рисунке 9 проиллюстрирован объект light_source_directional.

Рисунок 9 - Направление источника света

EXPRESS-спецификация

ENTITY light_source_directional

SUBTYPE OF (light_source);

orientation : direction;

END_ENTITY;

Определение атрибута

orientation - направление, заданное объектом light_source в координатном пространстве проецируемого отображения.

4.5.12 Объект light_source_positional

Объект light_source_positional описывает поверхность с точки зрения ее ориентации и местоположения.

Примечание 1 - На рисунке 10 проиллюстрирован объект light_source_positional.

Рисунок 10 - Местоположение источника света

(объект light_source)

EXPRESS-спецификация

*) ENTITY light_source_positional; SUBTYPE OF (light_source);
position	: cartesian_point;
constant_attenuation	: REAL;
distance_attenuation	: REAL;
END_ENTITY; (*

Определения атрибутов

position - местоположение объекта light_source в координатном пространстве проецируемого отображения;

constant_attenuation - значение затухания в формуле отражающей способности, выраженное константой;

distance_attenuation - значение затухания в формуле отражающей способности, пропорциональное расстоянию от объекта light_source.

Примечание 2 - Примеры формул отражающей способности приведены в приложении D.

4.5.13 Объект light_source_spot

Объект light_source_spot описывает поверхность на основе ее местоположения и направления с учетом распространения потока от источника света. Данный поток определяют на основе местоположения, ориентации и значения атрибута spread_angle объекта light_source_spot. В объекте light_source_spot следует описывать только те части (детали) предмета, которые попадают внутрь светового потока от источника.

Примечание 1 - На рисунке 11 проиллюстрирован объект light_source_spot.

Рисунок 11 - Распространение потока от источника света

(объект light_source_spot)

EXPRESS-спецификация

*) ENTITY light_source_spot; SUBTYPE OF (light_source);
position	: cartesian_point;
orientation	: direction;
concentration_exponent	: REAL;
constant_attenuation	: REAL;
distance_attenuation	: REAL;
spread_angle	: positive_plane_angle_measure;
END_ENTITY; (*

Определения атрибутов

position - местоположение объекта light_source в координатном пространстве проецируемого отображения;

orientation - направление оси светового потока от объекта light_source в координатном пространстве проецируемого отображения;

concentration_exponent - косинус угла между линией, исходящей из местоположения объекта light_source в направлении его ориентации, и линией, исходящей из местоположения объекта light_source и пересекающей выделяемую (затеняемую) поверхность. Положение данной поверхности, входящее в формулу отражающей способности, задается атрибутом surface_style_rendering_properties;

constant_attenuation - значение затухания в формуле отражающей способности, выраженное константой;

distance_attenuation - значение затухания в формуле отражающей способности, пропорциональное расстоянию от объекта light_source;

spread_angle - половина телесного угла светового потока от источника.

Неформальное утверждение

IP1 - угол распространения не должен превышать 180°.

Примечание 2 - примеры формул отражающей способности приведены в приложении D.

4.5.14 Объект camera_image

Объект camera_image отражает результат проецирования дву- или трехмерной геометрической формы, отображаемой объектом camera_model на демонстрационный экран.

EXPRESS-спецификация

ENTITY camera_image

SUBTYPE OF (mapped_item);

WHERE

WR1: 'PRESENTATION_ORGANIZATION_SCHEMA.CAMERA_USAGE'

IN TYPEOF (SELF\mapped_item_mapping_source);

WR2: 'PRESENTATION_RESOURCE_SCHEMA.PLANAR_BOX'

IN TYPEOF (SELF\mapped_item.mapping_target);

WR3: 'GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_ITEM'

IN TYPEOF (SELF);

END_ENTITY;

Определения атрибутов

SELF\mapped_item_mapping_source - объект camera_usage, содержащий проецируемый объект representation, и объект camera_model, являющийся исходным при отображении проекции;

SELF\mapped_item.mapping_target - объект planar_box, на который проецируется демонстрационное окно, связанное с дву- или трехмерным объектом camera_model.

Формальные утверждения

WR1 - исходным для отображения должен быть объект camera_usage;

WR2 - целью отображения должно быть создание объекта planar_box;

WR3 - объектом camera_image должен быть объект geometric_representation_item.

4.5.15 Объект camera_usage

Объект camera_usage устанавливает связь между дву- или трехмерным отображением и его источником (оригиналом). Рассматриваемый объект является исходным при отображении проекции.

EXPRESS-спецификация

ENTITY camera_usage

SUBTYPE OF (representation_map);

WHERE

WR1: NOT ('PRESENTATION_ORGANIZATION_SCHEMA.

PRESENTATION_REPRESENTATION

IN TYPEOF (SELF\representation_map.mapped_representation);

WR2: 'PRESENTATION_ORGANIZATION_SCHEMA.CAMERA_MODEL'

IN TYPEOF (SELF\representation_map.mapping_origin);

END_ENTITY;

Определение атрибута

SELF\representation_map.mapping_origin - объект camera_model, являющийся исходным при отображении проекции.

Формальные утверждения

WR1 - объектом mapped_representation не должен быть объект presentation_representation;

WR2 - исходным для объекта camera_usage должен быть объект camera_model.

4.6 Определение объектов схемы структуры представления: уровни

4.6.1 Объект presentation_layer_assignment

Объект presentation_layer_assignment является идентификатором (указателем) набора объектов presentation_representation или representation_item. Данные наборы содержат изображения целиком или их элементы, связанные с данным уровнем. Объектом representation_item, связанным с данным уровнем, должен быть конкретный объект styled_item или несколько аналогичных объектов. В случае использования объектов presentation_representation значение идентификатора уровня должно быть связано с каждым перечисленным в нем или связанным с ним объектом representation_item, если данное значение не ограничено объектом representation_item_dependent_layer_assignment. В случае использования объектов representation_item значение идентификатора уровня также должно быть связано с каждым перечисленным в нем объектом representation_item, ссылающимся (прямо или косвенно) на конкретный элемент, если данное значение не ограничено объектом representation_item_dependent_layer_assignment.

Примечание - Содержимое данного объекта используют при определении видимости и стиля изображения, представленного объектом presentation_representation, с использованием рассматриваемого объекта.

EXPRESS-спецификация

*) ENTITY presentation_layer_assignment;
name	: label;
description	: text;
assigned_items	: SET [1:?] OF layered_item;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, определяющих конкретный уровень при ссылке на него из объекта presentation_layer_assignment;

description - текст, описывающий характер объекта presentation_layer_assignment;

assigned_items - набор элементов, относящихся к уровню, определенному в объекте presentation_layer_assignment.

4.6.2 Объект representation_item_dependent_layer_assignment

Объектом representation_item_dependent_layer_assignment является объект presentation_layer_assignment, определяющий уровень объекта presentation_representation или конкретного объекта representation_item только с точки зрения их участия в описании объекта representation_item. Содержимое данного объекта пригодно для описания любого уровня, присвоенного объекту presentation_representation или конкретному representation_item, с точки зрения их участия в описании объекта representation_item.

Пример 5 - При черчении определенная размерность связана с некоторыми кривыми и текстом. При этом саму размерность определяют уровнем 'DIMENSION', а пояснительный текст - уровнем 'DIMENSION VALUE'. Для указания, что данная размерность связана с уровнем 'DIMENSION' в объекте presentation_layer_assignment, она должна быть включена в качестве элемента набора объектов assignment_item. Для указания, что конкретный текст связан с уровнем 'DIMENSION VALUE', он должен быть включен в объект representation_item_dependent_layer_assignment в качестве элемента набора объектов assignment_item и определять данную размерность в контексте рассматриваемого объекта.

EXPRESS-спецификация

ENTITY representation_item_dependent_layer_assignment;

SUBTYPE OF (presentation_layer_assignment);

item_context : representation_item

END_ENTITY;

Определение атрибута

item_context - объект representation_item, определяющий контекст объектов assignment_items на заданном уровне.

Неформальное утверждение

IP1 - объекты assignments_items должны входить в описание объекта item_context.

4.6.3 Объект presentation_layer_usage

Объект presentation_layer_usage связывает объекты presentation_layer_assignment и presentation_representation, определяя контекст стиля и видимости элементов уровня. Ряд объектов presentation_representation может быть связан с одним объектом presentation_layer_assignment, а один объект presentation_representation - с несколькими объектами presentation_layer_assignment.

Примечание - Данный метод позволяет размещать на одном уровне различные изображения или одно изображение на разных уровнях.

EXPRESS-спецификация

*) ENTITY presentation_layer_usage;
assignment	: presentation_layer_assignment;
presentation	: presentation_representation;
UNIQUE UR1: assignment, presentation; END_ENTITY; (*

Определения атрибутов

assignment - на уровень, определенный в объекте presentation_representation, следует ссылаться посредством атрибута presentation;

presentation - объект presentation_representation, содержащий отображение уровня, на который ссылаются посредством атрибута assignment.

Формальное утверждение

UR1 - пара атрибутов (assignment, presentation) должна быть уникальной. Заданный уровень не может быть представлен в изображении более одного раза.

4.7 Определения объектов схемы структуры представления: связь представления с моделью изделия

4.7.1 Объект presented_item_representation

Объект presented_item_representation устанавливает связь объектов presentation_representation или presentation_set с соответствующим элементом изображения.

Примечание - Это позволяет описать множественные отношения между представлением и его отображением.

EXPRESS-спецификация

*) ENTITY presented_item_representation;
presentation	: presentation_representation_select;
item	: presented_item;
END_ENTITY; (*

Определения атрибутов

presentation - объект presentation_representation или presentation_set;

item - элемент, представленный в изображении.

4.7.2 Объект presented_item

Объект presented_item является обозначением изображаемого предмета. Спецификация конкретного предмета (реального объекта) должна быть приведена в соответствующем прикладном протоколе.

Пример 6 - В прикладном протоколе представляют свойства конкретного изделия. Данный протокол должен полностью определять конструкцию объекта presented_item с точки зрения его увязки с объектом product_definition.

EXPRESS-спецификация

ENTITY presented_item

ABSTRACT SUPERTYPE;

END_ENTITY;

4.8 Определение правила схемы структуры представления

4.8.1 Правило symbol_representation_rule

Правило symbol_representation_rule гарантирует, что объект presentation_representation_relationship, связывающий два примитива symbol_representation, является примитивом symbol_representation_relationship.

EXPRESS-спецификация

RULE symbol_representation_rule

FOR (presentation_representation_relationship);

WHERE

WR1: SIZEOF (QUERY(each_1 <* presentation_representation_relationship |

NOT ('PRESENTATION_DEFINITION_SCHEMA.' +

'SYMBOL_REPRESENTATION_RELATIONSHIP'+IN TYPEOF (each_1)) AND

(SIZEOF (QUERY(each_2 <* [each_1\representation_relationship.rep_1,

each_1\representation_relationship.rep_2] |

'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_REPRESENTATION'IN

TYPEOF (each_2)

)) > 0)

)) = 0;

END_RULE;

Формальное утверждение

WR1 - объекты presentation_representation_relationship, не являющиеся примитивами symbol_representation_relationship, не могут быть связаны с примитивами symbol_representations.

4.9 Определение функции схемы структуры представления

4.9.1 Функция acyclic_presentation_representation_relationship

Функция acyclic_presentation_representation_relationship проверяет, является ли ацикличным граф, определенный объектом presentation_representation_relationship, связанным объектом presentation_representation и всеми другими объектами presentation_representation_relationship, ссылающимися на данный presentation_representation. Функция возвращает значение TRUE, если граф является ацикличным, и значение FALSE - в противном случае.

EXPRESS-спецификация

*) FUNCTION acyclic_presentation_representation_relationship
(	relation	: presentation_representation_relationship;
	children	: SET OF presentation_representation) : BOOLEAN
LOCAL
x		: SET OF presentation_representation_relationship;
local_children			: SET OF presentation_representation
END_LOCAL; REPEAT i: = 1 TO HIINDEX (children); IF relation\representation_relationship.rep_1 :=: children[i] THEN RETURN(FALSE); END_IF; END_REPEAT; x := bag_to_set (USEDIN (relation\representation_relationship.rep_1, 'REPRESENTATION_SCHEMA.'+ 'REPRESENTATION_RELATIONSHIP.REP_2)); local_children := children + relation\representation_relationship.rep_1; IF SIZEOF (x) > 0 THEN REPEAT i:=1 TO HIINDEX (x); IF NOT acyclic_presentation_representation_relationship (x[i], local_children) THEN RETURN (FALSE); END_IF; END_REPEAT; END_IF; RETURN (TRUE); END_FUNCTION; (*

Определения аргументов

relation - проверяемый объект presentation_representation_relationship. Данный объект является исходным для рассматриваемой функции;

children - объекты presentation_representation, связанные посредством объекта relation. Они служат исходными данными для рассматриваемой функции. В качестве исходных данных набор этих объектов содержит только атрибут rep_2 объекта relation.

EXPRESS-спецификация

END_SCHEMA; - - presentation_organization_schema

5 Описание представления

Следующее описание на языке EXPRESS открывает presentation_definition_schema и определяет необходимые внешние ссылки.

EXPRESS-спецификация

SCHEMA presentation_definition_schema;

REFERENCE FROM external_reference_schema

(externally_defined_item,

pre_defined_item;

REFERENCE FROM geometry_schema

(axis2_placement,

curve,

geometric_representation_item,

point

);

REFERENCE FROM measure_schema

(positive_ratio_measure);

REFERENCE FROM presentation_appearance_schema

(styled_item);

REFERENCE FROM presentation_resource_schema

(character_glyph_symbol,

planar_box,

planar_extent,

font_select,

presentable_text,

text_font);

REFERENCE FROM representation_schema

(item_in_context,

mapped_item,

representation,

representation_item,

representation_map,

representation_relationship,

representation_relationship_with_transformation,

using_representations);

REFERENCE FROM support_resource_schema

(label,

text,

bag_to_set);

Примечания

1 Схемы, на которые выше даны ссылки, можно найти в следующих стандартах:

external_reference_schema

ГОСТ Р ИСО 10303-41;

geometry_schema

ИСО 10303-42;

presentation_appearance_schema

Раздел 6 настоящего стандарта;

presentation_resource_schema

Раздел 7 настоящего стандарта;

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

representation_schema

ГОСТ Р ИСО 10303-43.

5.1 Введение

Схема presentation_definition_schema устанавливает структуру для описания аннотации и присвоения стилей соответствующим примитивам. Аннотации, определяемые в настоящем стандарте, всегда двумерны (планарны), но могут быть размещены в трехмерном пространстве.

5.2 Фундаментальные понятия и допущения

Примитивы аннотаций являются элементами, из которых создают символические представления аннотаций. Данными примитивами, определенными в настоящей схеме, являются аннотируемые точки, кривые, заполняемые области, тексты, символы и таблицы.

Аннотируемой является точка, представляемая с использованием объекта point_style. Более подробная информация об этом объекте приведена в разделе 6. Схема вида представления не определяет специального объекта для аннотируемых точек, потому что объект point, определенный в ИСО 10303-42, достаточен в смысле аннотирования.

Аннотируемая кривая является плоской (планарной) кривой, представляемой с использованием объекта curve_style. Более подробная информация об этом объекте приведена в разделе 6. Схема вида представления не определяет специального объекта для аннотируемых кривых, потому что объект curve, определенный в ИСО 10303-42, достаточен с точки зрения аннотирования.

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

Аннотируемый текст представляет собой набор (коллекцию) символов, простых символьных строк, сочетаний различных строк и более сложных наборов строк и символов (знаков). Аннотированный текст определяют посредством объекта annotation_text, в котором использовано понятие объекта mapped_item. Более подробная информация об объекте mapped_item приведена в ГОСТ Р ИСО 10303-43. Объект annotation_text определяет местоположение и ориентацию набора символов, простых символьных строк, сочетаний различных строк и более сложных наборов строк и символов, заданных в примитиве text_string_representation. Несколько объектов annotation_text могут ссылаться на один и тот же примитив text_string_representation. Данный примитив представляет собой набор объектов annotation_text, defined_character_glyph, annotation_text_character, text_literal или composite_text. Подобная структура обеспечивает рекурсивную конструкцию объекта annotation_text. Символы (знаки) могут быть заданы заранее (предопределены), определены извне или при соответствующем обмене согласно положениям настоящего стандарта. В последнем случае объект annotation_text_character должен ссылаться на объект character_glyph_symbol. Этот объект содержит геометрическое представление символа. Примитив text_literal позволяет определить текстовую строку в качестве части объекта annotation_text. Сложный набор конструктивов может быть размещен и стилизован как единое целое посредством объекта composite_text. Дальнейшая детализация объекта annotation_text позволяет дополнительно определить в нем для заданного текста границы затенения, обрамления, выделения (подчеркивания, надчеркивания) или внешние границы. Объект annotation_text представляют посредством объекта text_style. Более подробные сведения об объекте text_style приведены в разделе 6.

Аннотируемым символом является предопределенный или внешне определяемый символ или набор объектов representation_item, образующий графический символ (например, мнемограмму). Аннотируемый символ определяют посредством объектов defined_symbol или annotation_symbol. Объект defined_symbol масштабирует, позиционирует и ориентирует неявное описание символа. Объект annotation_symbol использует положения объекта mapped_item. Более полная информация об объекте mapped_item приведена в ГОСТ Р ИСО 10303-43. Объект annotation_symbol масштабирует, позиционирует и ориентирует набор (коллекцию) объектов representation_item, заданный в объекте symbol_representation. Несколько объектов annotation_symbol могут ссылаться на один и тот же объект symbol_representation. Объекты representation_item, образующие символ, могут быть элементами геометрической формы (см. ИСО 10303-42), примитивами или экземплярами аннотации. Подобная структура позволяет рекурсивно конструировать символы. Кроме того, сам объект symbol_representation может быть встроен в другие аналогичные объекты. Подобную иерархию определяют посредством отношения между двумя объектами symbol_representation. Это отношение задают посредством объекта типа symbol_representation_relationship, ссылающегося на пару отображений. Одно из них называют rep_1, а другое - rep_2; отношение направлено от родителя (rep_1) к потомку (rep_2). Данное отношение дополнительно определяет преобразование. Это преобразование должно быть выполнено для перевода элементов из rep_2 в систему координат rep_1. Тогда один объект symbol_representation представляет собой набор всех объектов representation_item данного отображения, а также всех объектов symbol_representation, являющихся узлами в "дереве" отношений, связывающих данное отображение. Символы представляют посредством объекта symbol_style, представляющего собой набор стилей представления. Более подробная информация об объекте symbol_style приведена в разделе 6.

Аннотируемой таблицей является специальный тип примитива annotation_symbol, отображающий таблицу. Аннотируемую таблицу определяют посредством объекта annotation_table, использующего положения объекта mapped_item. Более подробная информация об объекте mapped_item приведена в ГОСТ Р ИСО 10303-43. Объект annotation_table масштабирует, позиционирует и ориентирует таблицу, заданную в объекте table_representation. Несколько объектов annotation_table могут ссылаться на один и тот же объект table_representation. Объект table_representation может быть встроен в объекты table_record_representation, которые могут образовывать ряд объектов table_record_field_representation. Объект table_record_field_representation обычно соответствует столбцу или строке таблицы, а объект table_record_field_representation - одной ячейке таблицы. Однако могут быть созданы более сложные структуры, потому что объекты table_record_field_representation могут входить в другие подобные объекты. Подобная иерархия представляется объектом table_representation, содержащим соответствующие компоненты из объектов table_representation_relationship, уточняющих специализацию объекта symbol_representation_relationship. Объект annotation_table определяет только пустую таблицу. Для внесения текста в таблицу следует отдельно определить экземпляры объекта annotation_text в зависимости от их расположения в таблице. Для обеспечения связи этих текстов с конкретными полями таблицы может быть использован объект table_text_relationship.

Примитивы аннотаций могут быть описаны только вместе с заданными для них стилями. Аннотируемый примитив вместе с его стилем называют объектом annotation_occurrence. Для каждого типа примитива должен быть определен специальный объект annotation_occurrence, определяющий ограничения стиля представления для данного типа. Объект annotation_occurrence_relationship позволяет определить отношение между двумя объектами annotation_occurrence. Объект table_text_relationship связывает объект annotation_text_occurrence с объектом table_record_field_representation аннотируемой таблицы.

5.3 Определения типов схемы описания представления

5.3.1 Тип text_delineation

Тип text_delineation предназначен для контроля за выделениями в тексте.

Примечание - Соответствующие значения text_delineation и их точный смысл могут быть установлены в прикладных протоколах.

EXPRESS-спецификация

TYPE text_delineation = label;

END_TYPE;

Пример 7 - В прикладном протоколе могут быть заданы только следующие допустимые значения данного типа: 'underline' (подчеркивание) и 'overline' (надчеркивание) и соответствующие им выделения текста (см. рисунок 12).

Рисунок 12 - Примеры выделения текста

5.3.2 Тип defined_symbol_select

Тип defined_symbol_select задает неявное описание примитива defined_symbol.

EXPRESS-спецификация

TYPE defined_symbol_select = SELECT;

(pre_defined_symbol,

externally_defined_symbol);

END_TYPE;

5.3.3 Тип text_or_character

Тип text_or_character определяет элементы, которые могут быть использованы в примитивах annotation_text или composite_text.

EXPRESS-спецификация

TYPE text_or_character = SELECT;

(annotation_text,

annotation_text_character,

defined_character_glyph,

composite_text,

text_literal);

END_TYPE;

5.3.4 Тип text_alignment

Тип text_alignment предназначен для контроля за выравниванием текста.

Примечание - Соответствующие значения text_alignment и их точный смысл могут быть установлены в прикладных протоколах.

EXPRESS-спецификация

TYPE text_alignment = label;

END_TYPE;

Пример 8 - В прикладном протоколе могут быть заданы только следующие допустимые значения данного типа: 'left' (левостороннее), 'centr' (центральное), 'right' (правостороннее) и соответствующее им расположения текста относительно точки его выравнивания (см. рисунок 13).

Рисунок 13 - Примеры выравнивания текста

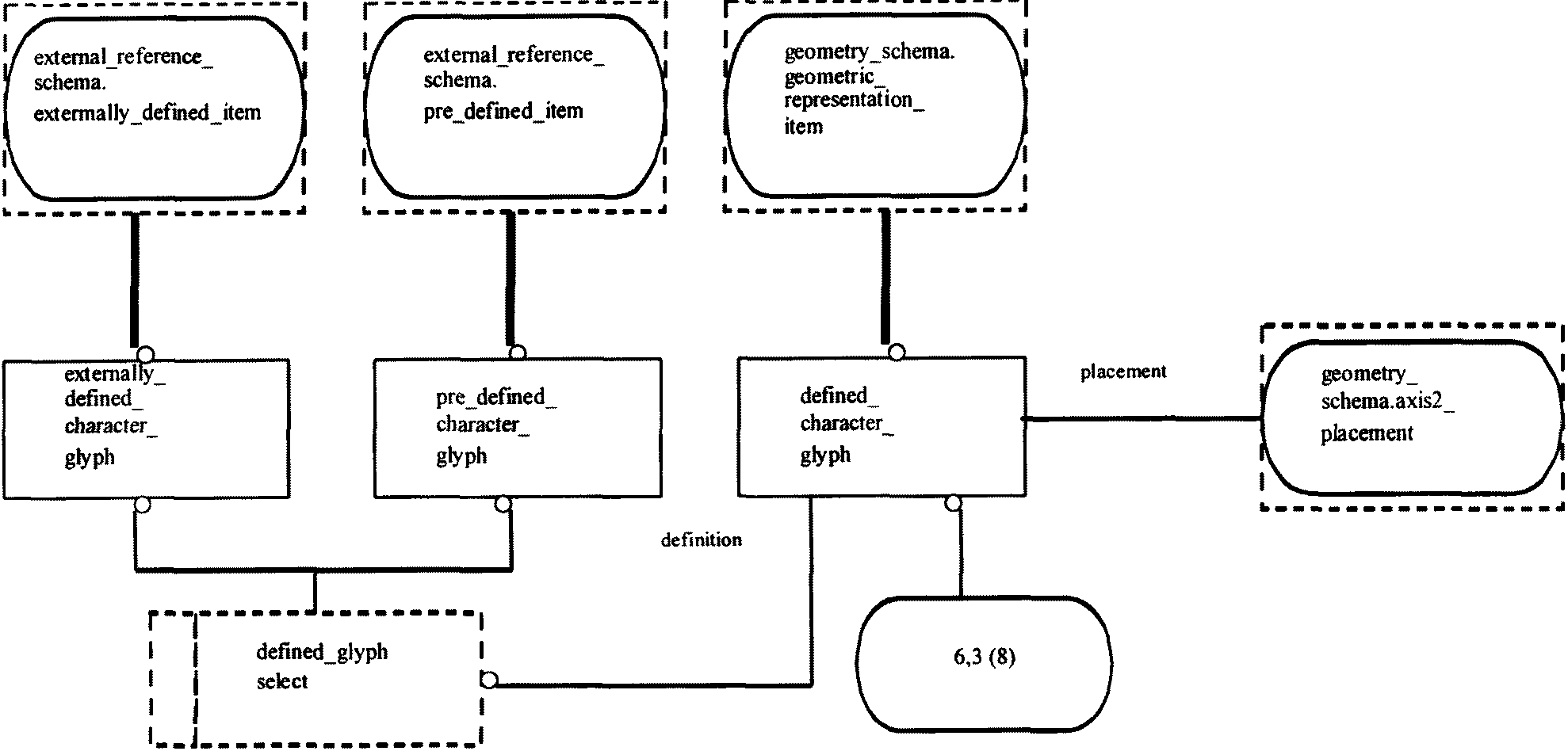

5.3.5 Тип defined_glyph_select

Объект defined_glyph_select определяет выбор одного из примитивов: pre_defined_character_glyph или externally_defined_character_glyph.

EXPRESS-спецификация

TYPE defined glyph_select = SELECT;

(pre_defined_character_glyph,

externally_defined_character_glyph);

END_TYPE;

5.3.6 Тип text_path

Тип text_path определяет расположение следующего символа текста относительно текущего символа. Следующий символ может быть расположен слева, справа, ниже или выше текущего символа.

EXPRESS-спецификация

TYPE text_path = ENUMERATION OF

(left,

right,

up,

down);

END_TYPE;

Определения перечисленных элементов

left - следующий символ располагают слева от текущего;

right - следующий символ располагают справа от текущего;

up - следующий символ располагают выше текущего;

down - следующий символ располагают ниже текущего.

5.4 Определение объектов схемы описания представления: примитивы комментариев

5.4.1 Примитив annotation_fill_area

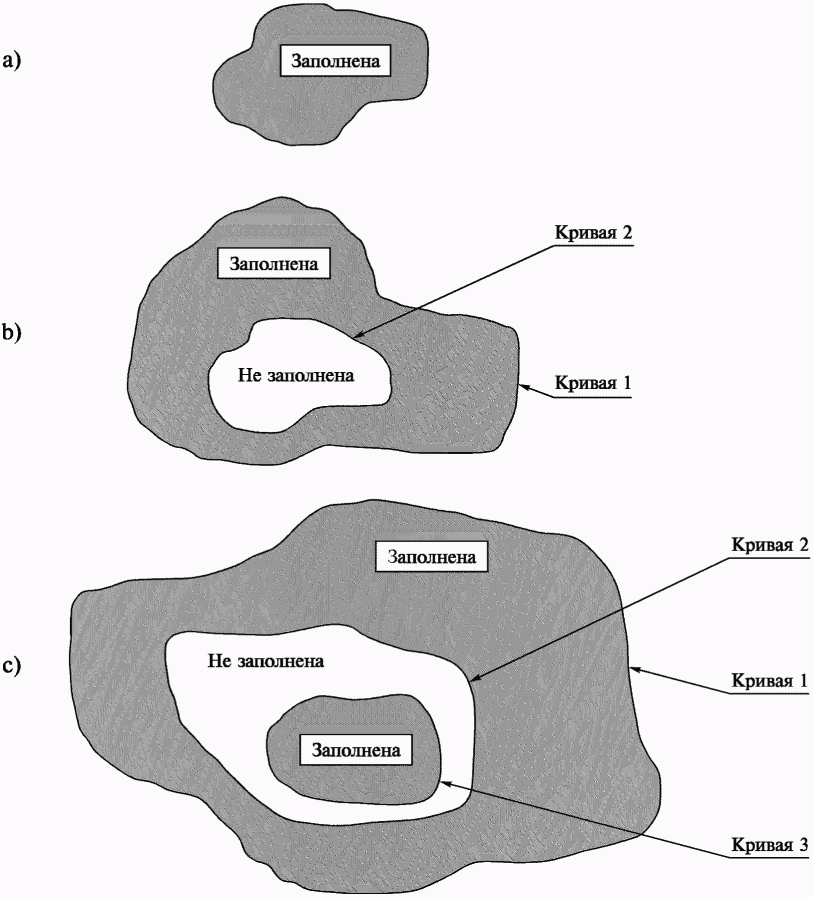

Примитив annotation_fill_area представляет собой набор замкнутых кривых, поле которых должно быть заполнено штриховкой, затенением, цветом или мозаикой. Данный примитив описывают посредством границ непересекающихся или несамопересекающихся замкнутых кривых. Данные кривые определяют границы планарных областей, заполняемых в соответствии со стилем, заданным в annotation_fill_area. Заполнение областей проводят в соответствии со следующими правилами:

- кривая, не охваченная любой другой кривой, является границей между незаполняемой внешней и заполняемой внутренней областями.

Примечание 1 - См. рисунок 14a;

- кривая, окруженная незаполненной областью, если она охватывает другую внутреннюю кривую, определяет заполняемую область.

Примечание 2 - См. рисунок 14b;

- если третья кривая расположена внутри второй, то она охватывает заполняемую область.

Примечание 3 - См. рисунок 14c;

- для каждой последующей кривой применяют описанную выше процедуру в том же порядке.

Рисунок 14 - Заполнение аннотируемых областей

EXPRESS-спецификация

ENTITY annotation_fill_area

SUBTYPE OF (geometric_representation_item);

boundaries : SET (1:?] OF curve;

END_ENTITY;

Определение атрибута

boundaries - набор кривых, определяющих области заполнения.

Неформальные утверждения

IP1 - все кривые в наборе, заданном атрибутом boundaries, должны быть замкнутыми и планарными;

IP2 - если в набор, заданный атрибутом boundaries, входит не менее двух кривых, все они должны быть компланарными (расположенными в одной плоскости), и любая пара кривых не должна пересекаться между собой.

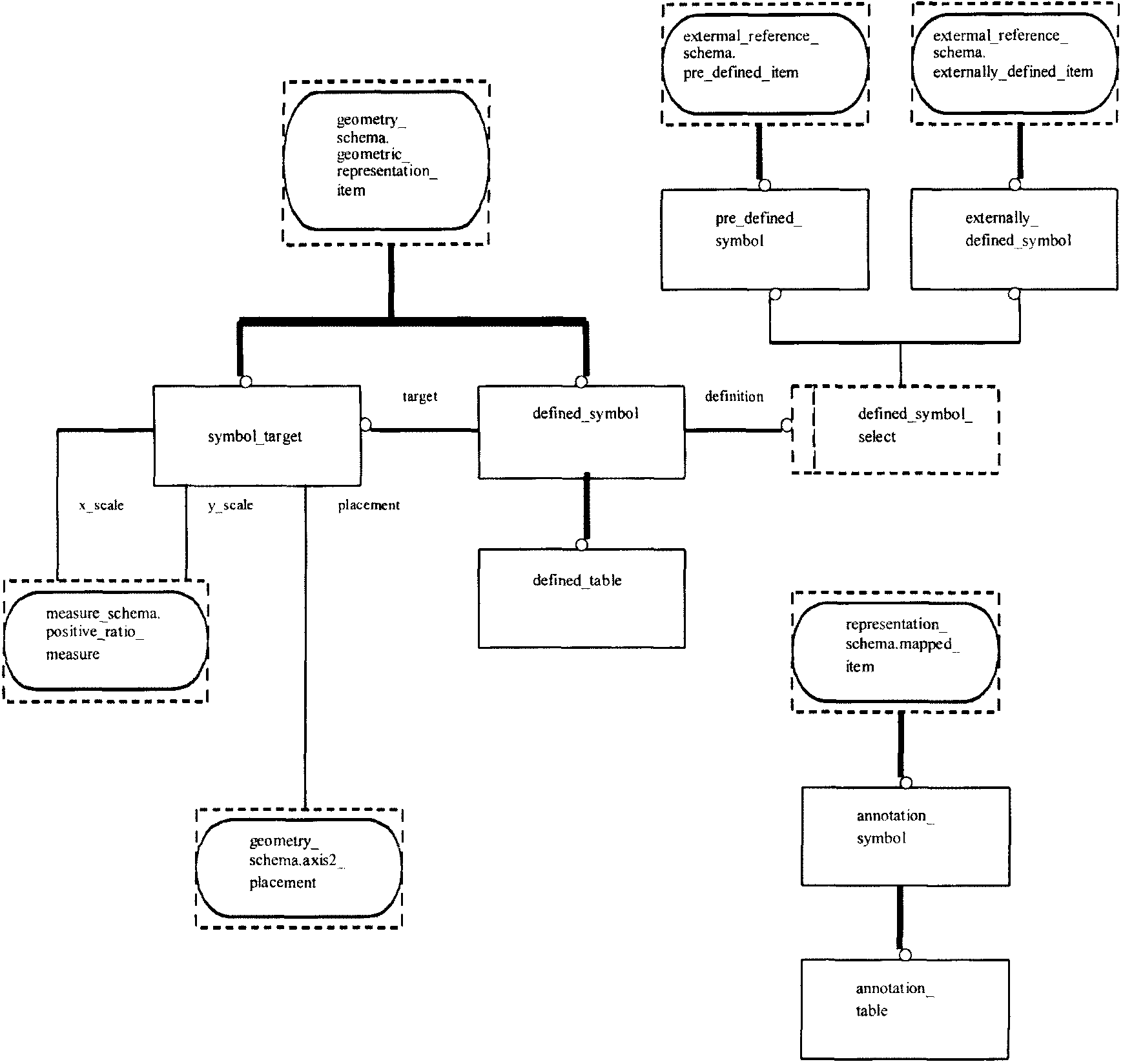

5.4.2 Примитив defined_symbol

Примитив defined_symbol представляет собой неявное определение символа посредством примитивов pre_defined_symbol или externally_defined_symbol.

EXPRESS-спецификация

*) ENTITY defined_symbol SUBTYPE OF (geometric_representation_item);
definition	: defined_symbol_select;
target	: symbol_target;
END_ENTITY; (*

Определения атрибутов

definition - неявное описание символа (предопределенное или заданное извне);

target - описание масштабирования, местоположения и ориентации примитива defined_symbol.

5.4.3 Примитив defined_table

Примитив defined_table является примитивом defined_symbol, определяющим неявное описание таблицы.

EXPRESS-спецификация

ENTITY defined_table

SUBTYPE OF (defined_symbol);

END_ENTITY;

5.4.4 Примитив symbol_target

Примитив symbol_target является указателем преобразования, определяющего местоположение и ориентацию примитивов symbol_representation или defined_symbol, используемых в качестве примитива annotation_symbol. Рассматриваемый примитив определяет ориентированное местоположение и масштабирование по осям x и y указанных в нем примитивов.

EXPRESS-спецификация

*) ENTITY symbol_target SUBTYPE OF (geometric_representation_item);
placement	: axis2_placement;
x-scale	: positive_ratio_measure;
y-scale	: positive_ratio_measure;
END_ENTITY; (*

Определения атрибутов

placement - местоположение и ориентация примитивов symbol_representation или defined_symbol, используемых в качестве annotation_symbol;

x-scale - масштаб примитивов symbol_representation или defined_symbol по оси x;

y-scale - масштаб примитивов symbol_representation или defined_symbol по оси y.

5.4.5 Примитив pre_defined_symbol

Примитив pre_defined_symbol указывает на возможность обмена информацией для определения символа, используемого в конкретном приложении. Фактическое представление данного символа должно быть определено в прикладном протоколе.

EXPRESS-спецификация

ENTITY pre_defined_symbol

SUBTYPE OF (pre_defined_item);

END_ENTITY;

5.4.6 Примитив externally_defined_symbol

Примитивом externally_defined_symbol является объект externally_defined_item, имеющий внешнюю ссылку на данный символ.

EXPRESS-спецификация

ENTITY externally_defined_symbol

SUBTYPE OF (externally_defined_item);

END_ENTITY;

5.4.7 Примитив annotation_symbol

Примитивом annotation_symbol является отображение примитива symbol_representation в виде объекта geometric_representation_item, указывающее на использование примитива symbol_representation в качестве элемента изображения.

Примечание - Примеры аннотируемых символов приведены на рисунке 15.

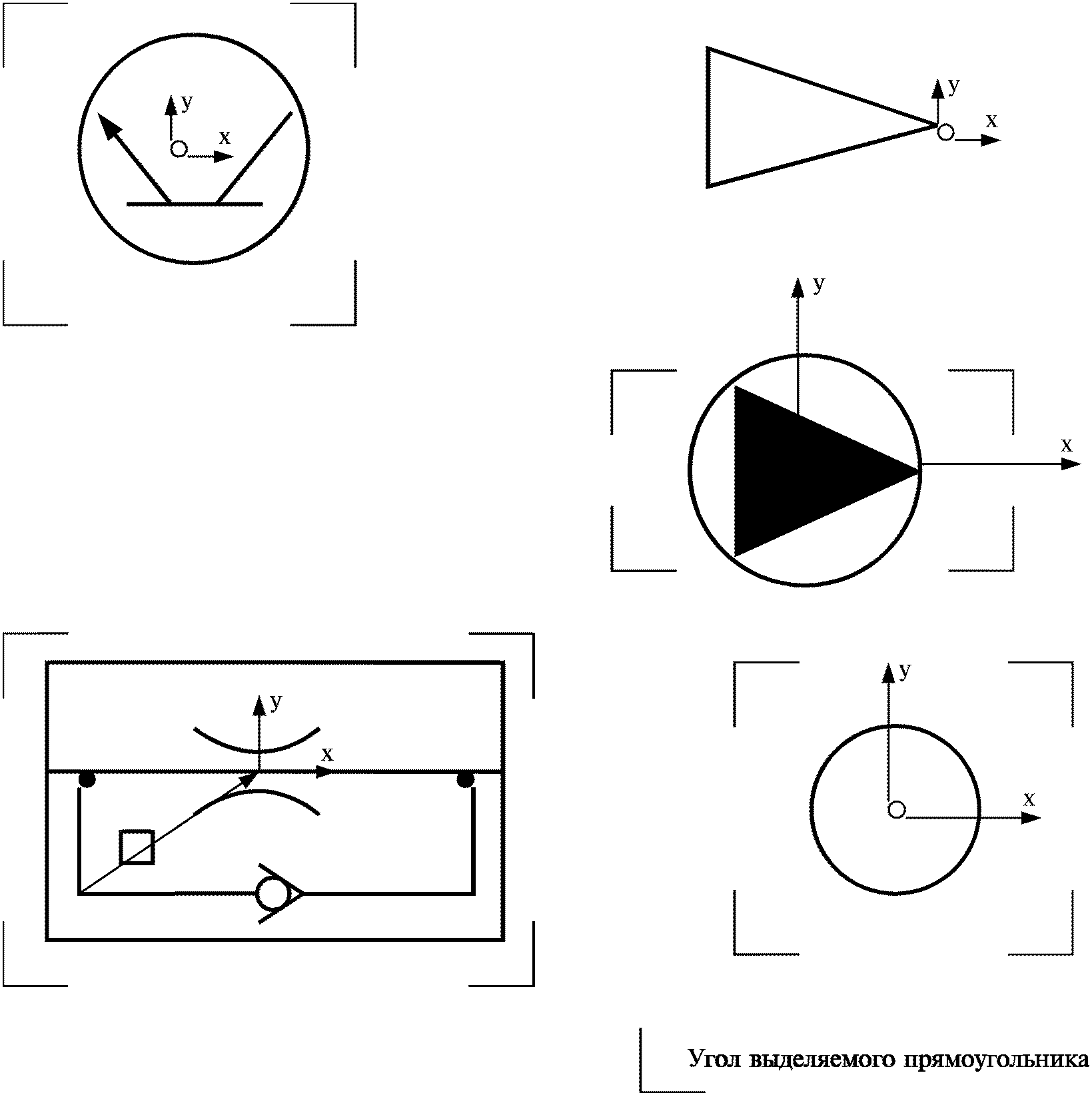

Рисунок 15 - Примеры аннотируемых символов

EXPRESS-спецификация

ENTITY annotation_symbol

SUBTYPE OF (mapped_item);

WHERE:

WR1: 'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_REPRESENTATION_MAP' IN

TYPEOF (SELF\mapped_item_mapping_source);

WR2: 'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_TARGET' IN

TYPEOF (SELF\mapped_item_mapping_target);

WR3: GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_ITEM' IN

TYPEOF (SELF);

END_ENTITY;

Определения атрибутов

SELF\mapped_item_mapping_source - примитив symbol_representation_map, отображающий symbol_representation;

SELF\mapped_item_mapping_target - примитив symbol_target, определяющий местоположение символа.

Формальные утверждения

WR1 - объектом mapping_source должен быть примитив symbol_representation_map;

WR2 - объектом mapping_target должен быть примитив symbol_target;

WR3 - экземпляром примитива annotation_symbol должен быть экземпляр объекта geometric_representation_item.

5.4.8 Примитив annotation_table

Примитив annotation_table является отображением примитива table_representation для представления его в качестве элемента изображения.

EXPRESS-спецификация

ENTITY annotation_table

SUBTYPE OF (annotation_symbol);

WHERE:

WR1: 'PRESENTATION_DEFINITION_SCHEMA.TABLE_ REPRESENTATION' IN

TYPEOF (SELF\mapped_item_mapping_source.mapped_representation);

END_ENTITY;

Формальное утверждение

WR1 - отображаемым объектом representation должен быть примитив table_representation.

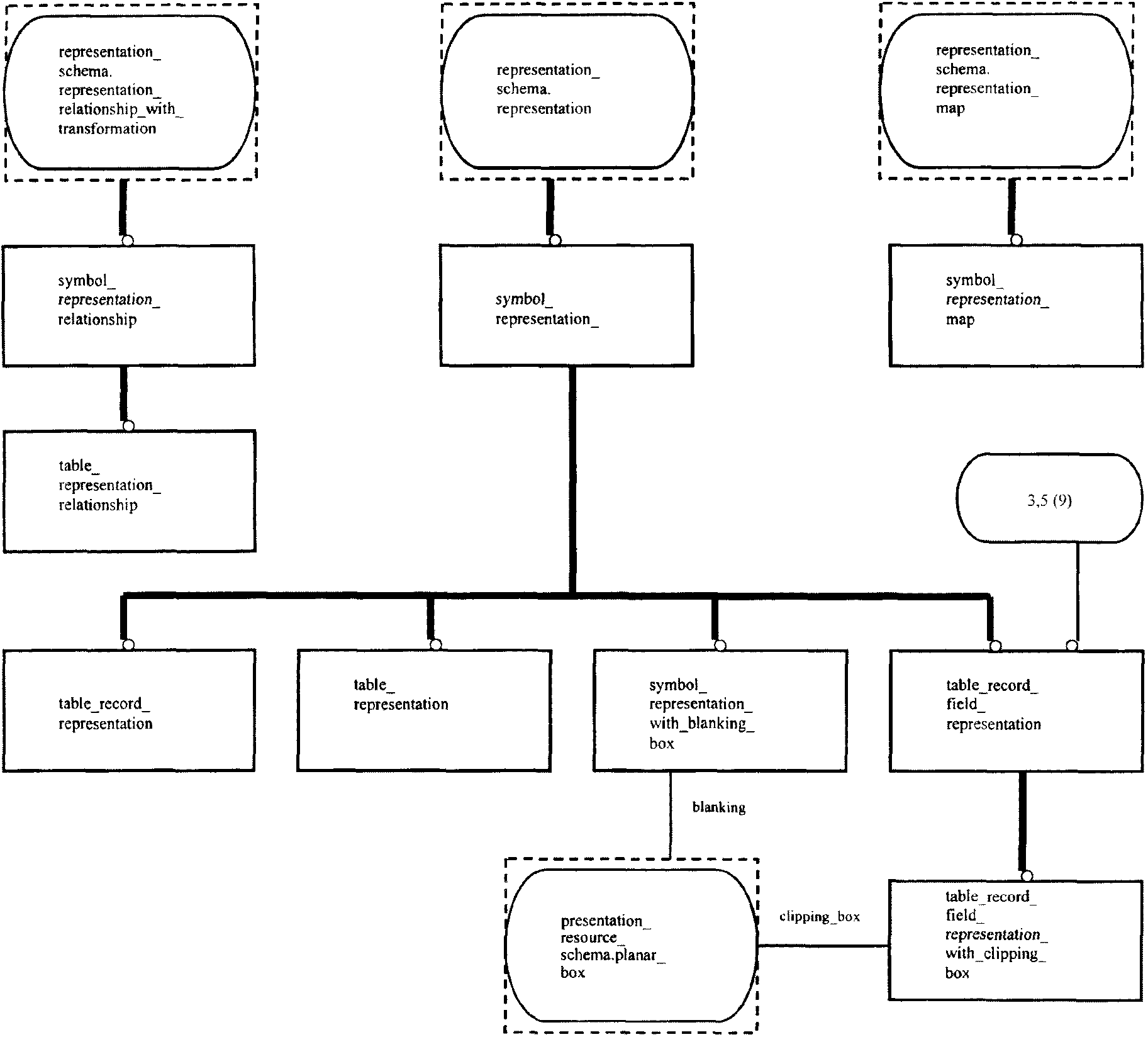

5.4.9 Примитив symbol_representation_map

Примитивом symbol_representation_map является объект representation_map, отображающий примитив symbol_representation в annotation_symbol.

EXPRESS-спецификация

ENTITY symbol_representation_map

SUBTYPE OF (representation_map);

WHERE:

WR1: 'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_REPRESENTATION' IN

TYPEOF (SELF\representation_map.mapped_representation);

WR2: 'GEOMETRY_SCHEMA.AXIS2_PLACEMENT' IN

TYPEOF (SELF\representation_map.mapping_origin);

END_ENTITY;

Определения атрибутов

SELF\representation_map.mapped_representation - примитив symbol_representation, входящий в annotation_symbol;

SELF\representation_map.mapping_origin - объект axis2_placement, определяющий отображаемый оригинал.

Формальные утверждения

WR1 - объектом mapped_representation должен быть примитив symbol_representation;

WR2 - объектом mapping_origin должен быть объект axis2_placement.

5.4.10 Примитив symbol_representation

Примитив symbol_representation является видом объекта representation, используемым при формировании символа. Это позволяет определить примитивы annotation_table, конкретизирующие примитив annotation_symbol. Примитивы symbol_representation могут быть связаны друг с другом только посредством примитивов symbol_representation_relationship.

EXPRESS-спецификация

ENTITY symbol_representation

SUBTYPE OF (representation);

END_ENTITY;

5.4.11 Примитив symbol_representation_with_blanking_box

Примитивом symbol_representation_with_blanking_box является примитив symbol_representation, определяющий прямоугольник для отображения символа, не содержащий других элементов.

EXPRESS-спецификация

ENTITY symbol_representation_with_blanking_box

SUBTYPE OF (symbol_representation);

blanking : planar_box

WHERE

WR1: item_in_context (SELF.blanking, SELF\representation_context_of_items);

END_ENTITY;

Определение атрибута

blanking - прямоугольник, в котором размещен только отображаемый символ.

Формальное утверждение

WR1 - данный прямоугольник должен быть представлен в контексте атрибута SELF.context_of_items.

5.4.12 Примитив table_representation

Примитив table_representation определяет вид символа, используемый при формировании таблицы. Данные примитивы могут быть связаны между собой только посредством объектов table_representation_relationship. Если примитив table_representation играет роль rep_1 в table_representation_relationship, тогда роль rep_2 может играть только примитив table_record_representation.

EXPRESS-спецификация

ENTITY table_representation

SUBTYPE OF (symbol_representation);

END_ENTITY;

5.4.13 Примитив table_record_representation

Примитив table_record_representation представляет собой вид символа, используемый для создания записей в таблицах. Данные примитивы могут быть связаны между собой только посредством примитивов table_representation_relationship. Если рассматриваемый примитив играет роль rep_1 в table_representation_relationship, тогда только table_record_field_representation может играть роль rep_2.

EXPRESS-спецификация

ENTITY table_record_representation

SUBTYPE OF (symbol_representation)

WHERE

WR1: (SIZEOF(USEDIN(SELF, 'REPRESENTATION_SCHEMA.' +

'REPRESENTATION_RELATIONSHIP.REP_2')) > 0)

(SIZEOF(QUERY(map_item <* USEDIN(SELF, 'REPRESENTATION_SCHEMA.' +

'REPRESENTATION_MAP.' +

'MAPPED_REPRESENTATION') |

'PRESENTATION_DEFINITION_SCHEMA.TABLE_REPRESENTATION' IN

TYPEOF (using_representation (map_item)) ))) > 0);

END_ENTITY;

Формальное утверждение

WR1 - примитив table_record_representation должен быть использован как rep_2 в table_representation_relationship или отображен в table_representation.

5.4.14 Примитив table_record_field_representation

Примитив table_record_field_representation представляет собой вид символа, используемого при создании полей в записях таблицы. Рассматриваемые примитивы могут быть связаны между собой только посредством примитивов table_representation_relationship. Если рассматриваемый примитив играет роль rep_1 в table_representation_relationship, тогда только table_record_field_representation может играть роль rep_2.

EXPRESS-спецификация

ENTITY table_record_field_representation

SUBTYPE OF (symbol_representation);

WHERE

WR1: (SIZEOF(USEDIN(SELF, 'REPRESENTATION_SCHEMA.' +

'REPRESENTATION_RELATIONSHIP.REP_2')) > 0)

(SIZEOF(QUERY(map_item <* USEDIN(SELF, 'REPRESENTATION_SCHEMA.' +

'REPRESENTATION_MAP.' +

'MAPPED_REPRESENTATION') |

'PRESENTATION_DEFINITION_SCHEMA.' +

'TABLE_RECORD_REPRESENTATION' IN

TYPEOF (using_representation (map_item)) ))) > 0);

END_ENTITY;

Формальное утверждение

WR1 - примитив table_record_field_representation должен быть использован как rep_2 в table_representation_relationship или отображен в table_record_representation.

5.4.15 Примитив table_record_field_representation_with_clipping_box

Примитивом table_record_field_representation_with_clipping_box является примитив table_record_field_representation, включающий ограничивающий прямоугольник, очищенный от всех внешних элементов.

EXPRESS-спецификация

ENTITY table_record_field_representation_with_clipping_box

SUBTYPE OF (table_record_field_representation);

clipping_box : planar_box;

WHERE

WR1: item_in_context (SELF.clipping_box,

SELF\representation.context_of_items);

END_ENTITY;

Определение атрибута

clipping_box - объект planar_box, определяющий границы выделения содержимого примитива table_record_field_representation.

Формальное утверждение

WR1 - атрибут clipping_box должен быть представлен в контексте примитива table_record_field_representation_with_clipping_box.

5.4.16 Примитив symbol_representation_relationship

Примитивом symbol_representation_relationship является вид объекта representation_relationship_with_transformation, используемый для связи объектов symbol_representation.

EXPRESS-спецификация

ENTITY symbol_representation_relationship

SUBTYPE OF (representation_relationship_with_transformation);

WHERE

WR1: acyclic symbol_representation_relationship (SELF,

[SELF\representation_relationship.rep_2]);

WR2: 'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_1);

WR3: 'PRESENTATION_DEFINITION_SCHEMA.SYMBOL_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_2);

END_ENTITY;

Определения атрибутов

SELF\representation_relationship.rep_1 - объект symbol_representation, играющий роль "родителя (корня)" в "дереве" объектов symbol_representation;

SELF\representation_relationship.rep_2 - объект symbol_representation, играющий роль "потомка (листа)" в "дереве" объектов symbol_representation.

Формальные утверждения

WR1 - объект symbol_representation_relationship не должен входить в "дерево" объектов symbol_representation, "корнем" которого является "лист дерева" данных объектов;

WR2 - атрибутом rep_1 объекта symbol_representation_relationship должен быть объект symbol_representation;

WR3 - атрибутом rep_2 объекта symbol_representation_relationship должен быть объект symbol_representation.

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

Примечание - Атрибуты rep_1 и rep_2 определены в ГОСТ Р ИСО 10303-43.

5.4.17 Примитив table_representation_relationship

Примитивом table_representation_relationship является вид объекта symbol_representation_relationship, используемый для связи с объектами table_representation, table_record_representation и table_record_field_representation.

EXPRESS-спецификация

ENTITY table_representation_relationship

SUBTYPE OF (sembol_representation_relationship);

WHERE

WR1: NOT('PRESENTATION_DEFINITION_SCHEMA.TABLE_RECORD_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship_rep_1);

XOR

('PRESENTATION_DEFINITION_SCHEMA.TABLE_RECORD_FIELD_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_2));

WR2: NOT ('PRESENTATION_DEFINITION_SCHEMA.TABLE_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_1))

XOR

('PRESENTATION_DEFINITION_SCHEMA.TABLE_RECORD_REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_2));

WR3: NOT ('PRESENTATION_ DEFINITION_SCHEMA. TABLE_RECORD_FIELD_

REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_1))

XOR

('PRESENTATION_DEFINITION_SCHEMA. TABLE_RECORD_FIELD_

REPRESENTATION'IN

TYPEOF (SELF\representation_relationship.rep_2));

END_ENTITY:

Формальные утверждения

WR1 - если примитив table_record_representation играет роль атрибута SELF\representation_relationship.rep_1, тогда объект table_record_field_representation должен выполнять роль атрибута SELF\representation_relationship.rep_2;

WR2 - если примитив table_representation выполняет роль атрибута SELF\representation_relationship.rep_1, тогда примитив table_record_representation должен выполнять роль атрибута SELF\representation_relationship.rep_2;

WR3 - если примитив table_record_field_representation выполняет роль атрибута SELF\representation_relationship.rep_1, тогда данный примитив также должен выполнять роль атрибута SELF\representation_relationship.rep_2.

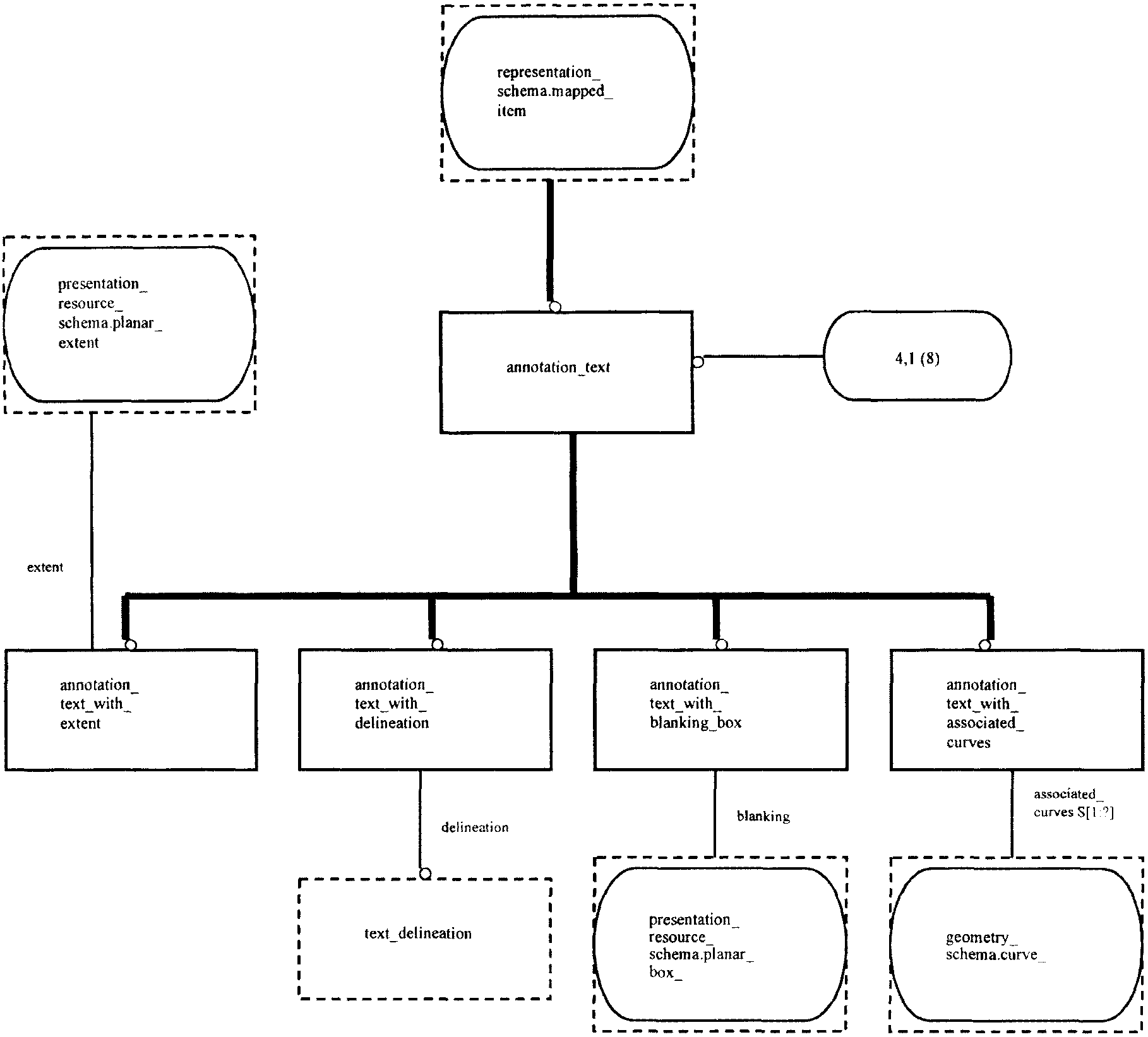

5.4.18 Примитив annotation_text

Примитив annotation_text представляет собой отображение примитива text_string_representation, содержащее объекты annotation_text_character, text_literal, composite_text или annotation_text в качестве объекта geometric_representation_item, определяющего, что text_string_representation является частью изображения. Данная структура позволяет представить annotation_text в виде простых символьных строк, набора подобных строк или более сложных наборов строк и символов.

EXPRESS-спецификация

ENTITY annotation_text

SUBTYPE OF (mapped_item);

WHERE

WR1: 'GEOMETRY_SCHEMA.AXIS2_PLACEMENT' IN

TYPEOF (SELF\mapped_item.mapping_target);

WR2: 'PRESENTATION_DEFINITION_SCHEMA.TEXT_STRING_REPRESENTATION'IN

TYPEOF (SELF\mapped_item.mapping_source.mapped_representation);

WR3: 'GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_ITEM' IN

TYPEOF (SELF);

END_ENTITY;

Определения атрибутов

SELF\mapped_item.mapping_source - объект representation_map, отображающий примитив text_string_representation, содержащий текст, символы или объекты text_literal_symbol для примитива annotation_text;

SELF\mapped_item.mapping_target - объект axis2_placement, определяющий местоположение и ориентацию объекта annotation_text_map.

Формальные утверждения

WR1 - объектом mapping_target должен быть объект axis2_placement;

WR2 - объектом mapped_representation должен быть примитив text_string_representation;

WR3 - экземпляром объекта annotation_text должен быть экземпляр объекта geometric_representation_item.

5.4.19 Примитив annotation_text_with_extent

Примитивом annotation_text_with_extent является примитив annotation_text, объем (протяженность) которого четко задан.

EXPRESS-спецификация

ENTITY annotation_text_with_extent

SUBTYPE OF (annotation_text);

extent : planar_extent;

END_ENTITY;

Определение атрибута

extent - протяженность примитива annotation_text по осям x и y системы локальных координат, заданной атрибутом placement.

5.4.20 Примитив annotation_text_with_delineation

Примитивом annotation_text_with_delineation является примитив annotation_text, определяющий выделение текста. Тип выделения и его влияние на вид текста задают в прикладном протоколе.

EXPRESS-спецификация

ENTITY annotation_text_with_delineation

SUBTYPE OF (annotation_text);

delineation : text_delineation;

END_ENTITY;

Определение атрибута

delineation - требования к характеристикам выделения текста.

5.4.21 Примитив annotation_text_with_blanking_box

Примитивом annotation_text_with_blanking_box является примитив annotation_text, определяющий габариты прямоугольника, обрамляющего текст.

EXPRESS-спецификация

ENTITY annotation_text_with_blanking_box

SUBTYPE OF (annotation_text);

blanking : planar_box;

END_ENTITY;

Определение атрибута

blanking - объект planar_box, задающий прямоугольную область, внутри которой может быть представлен только примитив annotation_text.

5.4.22 Примитив annotation_text_with_associated_curves

Примитивом annotation_text_with_associated_curves является примитив annotation_text, содержащий одну или несколько кривых (curve).

EXPRESS-спецификация

ENTITY annotation_text_with_associated_curves

SUBTYPE OF (annotation_text);

associated_curves : SET[1:?] of curves;

END_ENTITY;

Определение атрибута

associated_curves - набор кривых (curve), связанных с примитивом annotation_text.

Примечание - Если имеются кривые (curve), связанные с примитивом annotation_text_with_associated_curves, стиль их представления может быть задан объектом annotation_curve_occurrence.

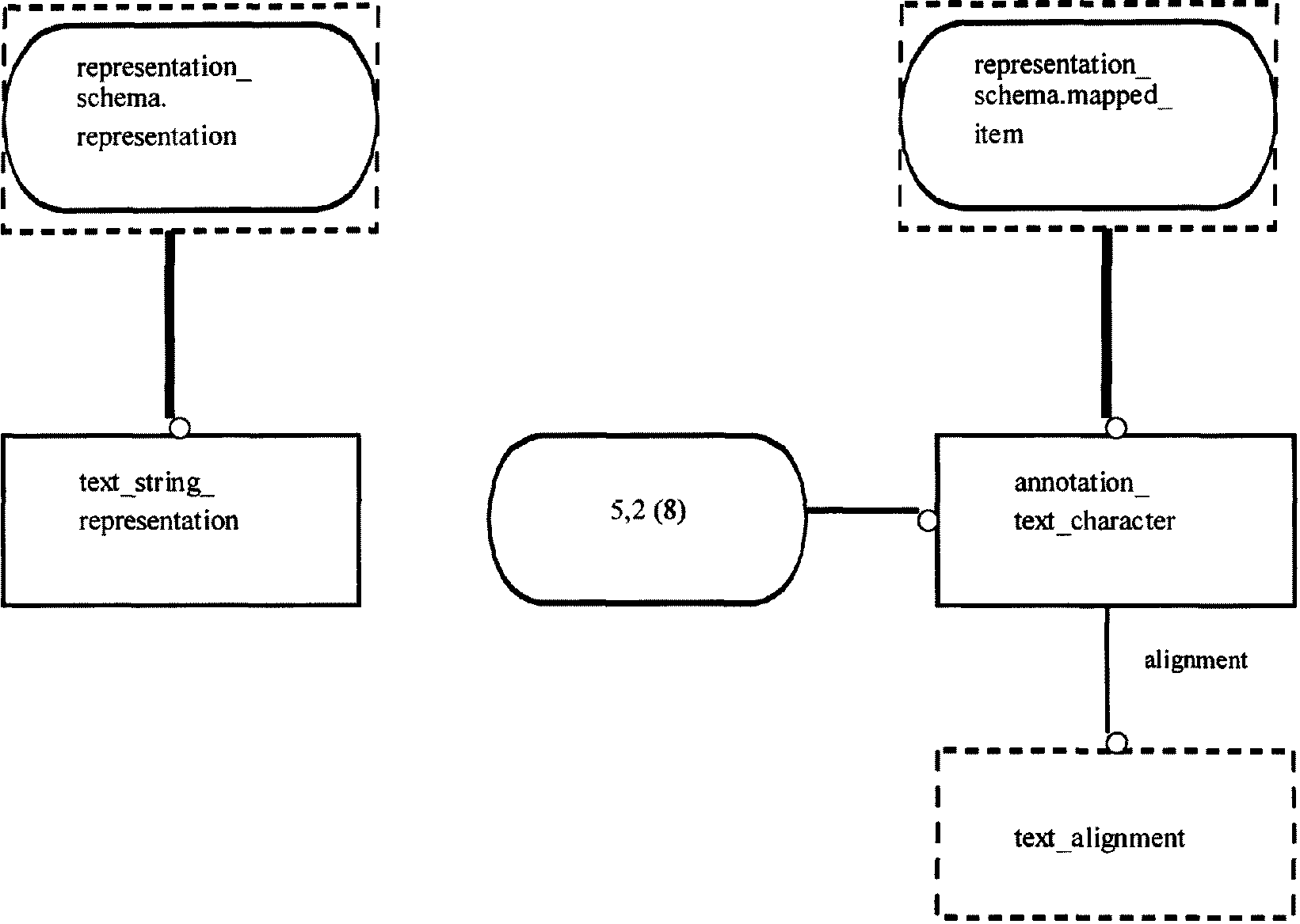

5.4.23 Примитив text_string_representation

Примитивом text_string_representation является объект representation, содержащий набор (коллекцию) текстовых строк и символов, отображенных в объекте annotation_text.

EXPRESS-спецификация

ENTITY text_string_representation

SUBTYPE OF (representation);

WHERE

WR1: SIZEOF (

QUERY (item <* SELF\representation.items |

SIZEOF (['PRESENTATION_DEFINITION_SCHEMA.TEXT_LITERAL',

'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT', '

'PRESENTATION_DEFINITION_SCHEMA.'ANNOTATION_TEXT_

CHARACTER",

'PRESENTATION_DEFINITION_SCHEMA.'DEFINED_CHARACTER_

GLYPH',

'PRESENTATION_DEFINITION_SCHEMA.COMPOSITE_TEXT', '

'GEOMETRY_SCHEMA.AXIS2_PLACEMENT]*TYPEOF (item)) = 0

)) = 0

WR2: SIZEOF (

QUERY (item <* SELF\representation.items |

NOT (SIZEOF (['PRESENTATION_DEFINITION_SCHEMA.TEXT_LITERAL',

'PRESENTATION_DEFINITION_SCHEMA. 'ANNOTATION_TEXT', '

'PRESENTATION_DEFINITION_SCHEMA. 'ANNOTATION_TEXT_

CHARACTER",

'PRESENTATION_DEFINITION_SCHEMA.'DEFINED_CHARACTER_

GLYPH',

'PRESENTATION_DEFINITION_SCHEMA.COMPOSITE_TEXT',]*

TYPEOF (item)) = 0)

)) > = 1;

WR3: SIZEOF (

QUERY (a2p <*

QUERY (item <* SELF\representation.items |

'GEOMETRY_SCHEMA.AXIS2_PLACEMENT' IN TYPEOF (item)) |

NOT ((SIZEOF (

QUERY (at <*

QUERY (item <* SELF\representation.items |

'PRESENTATION_DEFINITION_SCHEMA.'+

'ANNOTATION_TEXT' IN TYPEOF (item)) |

(at\mapped_item.mapping_target :=: a2p))) >= 1) OR

SIZEOF (

QUERY (atc <*

QUERY (item <* SELF\representation.items |

'PRESENTATION_DEFINITION_SCHEMA.'+

'ANNOTATION_TEXT_CHARACTER' IN TYPEOF (item)) |

(atc\mapped_item.mapping_target :=: a2p))) >= 1)

))) = 0

END_ENTITY;

Определение атрибута

SELF\representation.items - набор объектов item, переопределенный в виде набора строк и компоновок.

Формальные утверждения

WR1 - каждым элементом примитива text_string_representation должны быть объекты annotation_text, annotation_text_character, text_literal, composite_text или axis2_placement;

WR2 - примитив text_string_representation должен содержать один или несколько объектов annotation_text, annotation_text_character, text_literal или composite_text;

WR3 - каждым объектом axis2_placement в примитиве text_string_representation должен быть mapping_target примитива annotation_text или annotation_text_character.

5.4.24 Примитив annotation_text_character

Примитивом annotation_text_character является объект mapped_item, содержащий мнемограмму (символ) соответствующего mapping_source. Данный символ является глифом в рамках соответствующего обмена данными.

EXPRESS-спецификация

ENTITY annotation_text_character

SUBTYPE OF (mapped_item);

alignment : text_alignment;

WHERE

WR1: 'PRESENTATION_RESOURCE_SCHEMA.CHARACTER_GLYPH_SYMBOL' IN

TYPEOF (SELF\mapped_item.mapping_source.mapped_representation);

WR2: 'GEOMETRY_SCHEMA.AXIS2_PLACEMENT' IN

TYPEOF (SELF\mapped_item.mapping_target);

WR3: 'GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_ITEM' IN

TYPEOF (SELF);

END_ENTITY;

Определения атрибутов

alignment - указывает местоположение символа;

SELF\mapped_item.mapping_source - глиф символа в рамках соответствующего обмена данными;

SELF\mapped_item.mapping_target - объект axis2_placement, получаемый в результате отображающего преобразования.

Формальные утверждения

WR1 - источником примитива annotation_text_character должен быть объект character_glyph_symbol;

WR2 - адресатом примитива annotation_text_character должен быть объект axis2_placement;

WR3 - примитивом annotation_text_character должен быть объект geometric_representation_item.

5.4.25 Примитив defined_character_glyph

Примитивом defined_character_glyph является глиф символа, неявно заданный посредством примитива pre_defined_character_glyph или externally_defined_character_glyph.

EXPRESS-спецификация

ENTITY defined_character_glyph

SUBTYPE OF (geometric_representation_item);

definition : defined_glyph_select;

placement : axis2_placement;

END_ENTITY;

Определения атрибутов

definition - неявное описание глифа символа (заданное ранее или определенное извне);

placement - описание местоположения и ориентации глифа символа.

5.4.26 Примитив externally_defined_character_glyph

Примитивом externally_defined_character_glyph является объект externally_defined_item, имеющий ссылку на глиф символа.

EXPRESS-спецификация

ENTITY externally_defined_character_glyph

SUBTYPE OF (externally_defined_item);

END_ENTITY;

5.4.27 Примитив pre_defined_character_glyph

Примитив pre_defined_character_glyph обеспечивает обмен данными для определения прикладной специфики глифа символа. Фактический глиф символа должен быть задан в прикладном протоколе.

EXPRESS-спецификация

ENTITY pre_defined_character_glyph

SUBTYPE OF (pre_defined_item);

END_ENTITY;

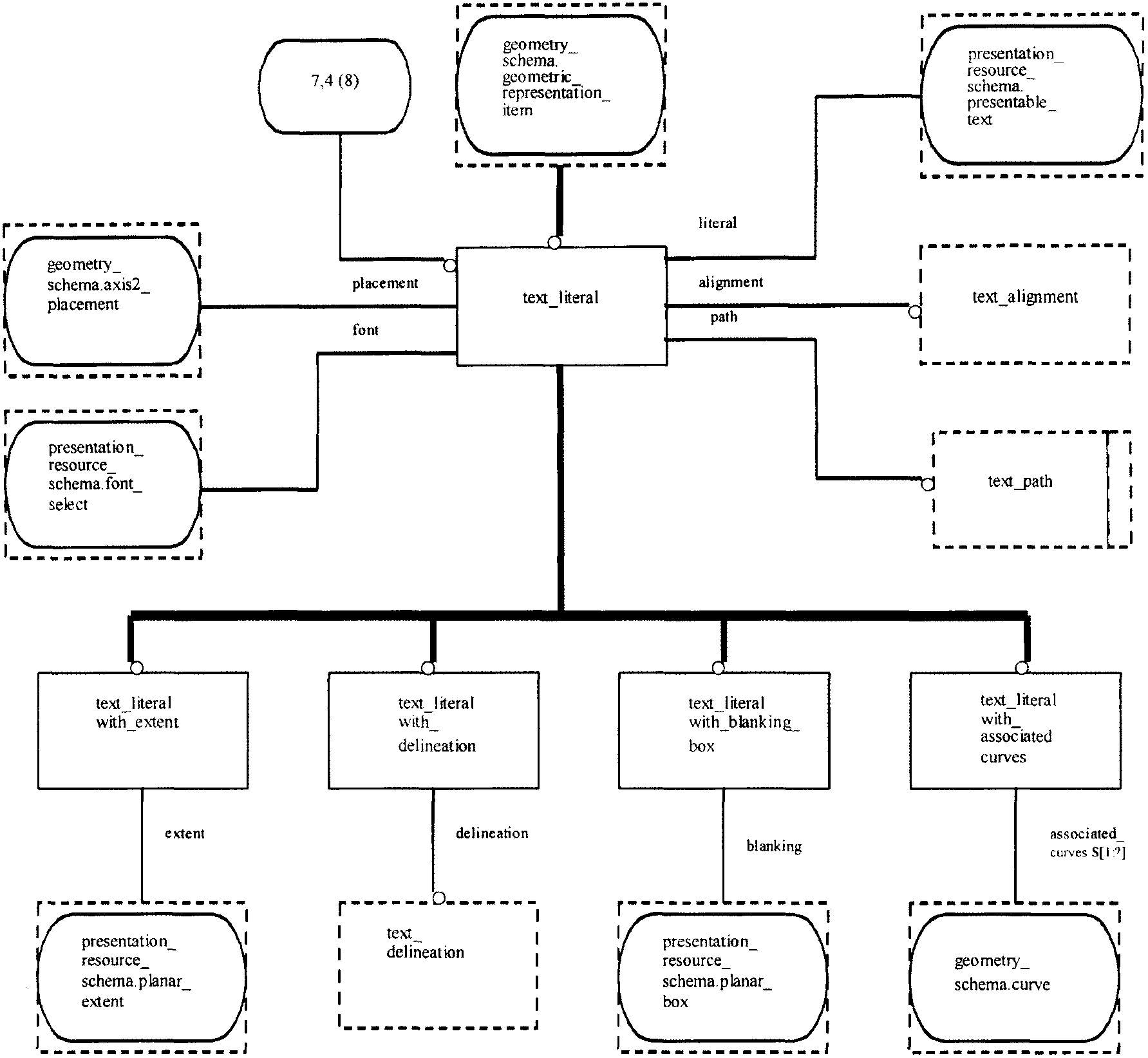

5.4.28 Примитив text_literal

Примитив text_literal является описанием текстовой строки посредством строкового литерала.

EXPRESS-спецификация

*) ENTITY text_literal SUBTYPE OF (geometric_representation_item);
literal	: presentable_text;
placement	: axis2_placement;
alignment	: text_alignment;
path	: text_path;
font	: font_select;
END_ENTITY; (*

Определения атрибутов

literal - представляемый текстовый литерал;

placement - объект axis2_placement, определяющий местоположение и ориентацию представляемой строки. Ось y является эталонным направлением для типов box_rotate_angle и box_slant_angle.

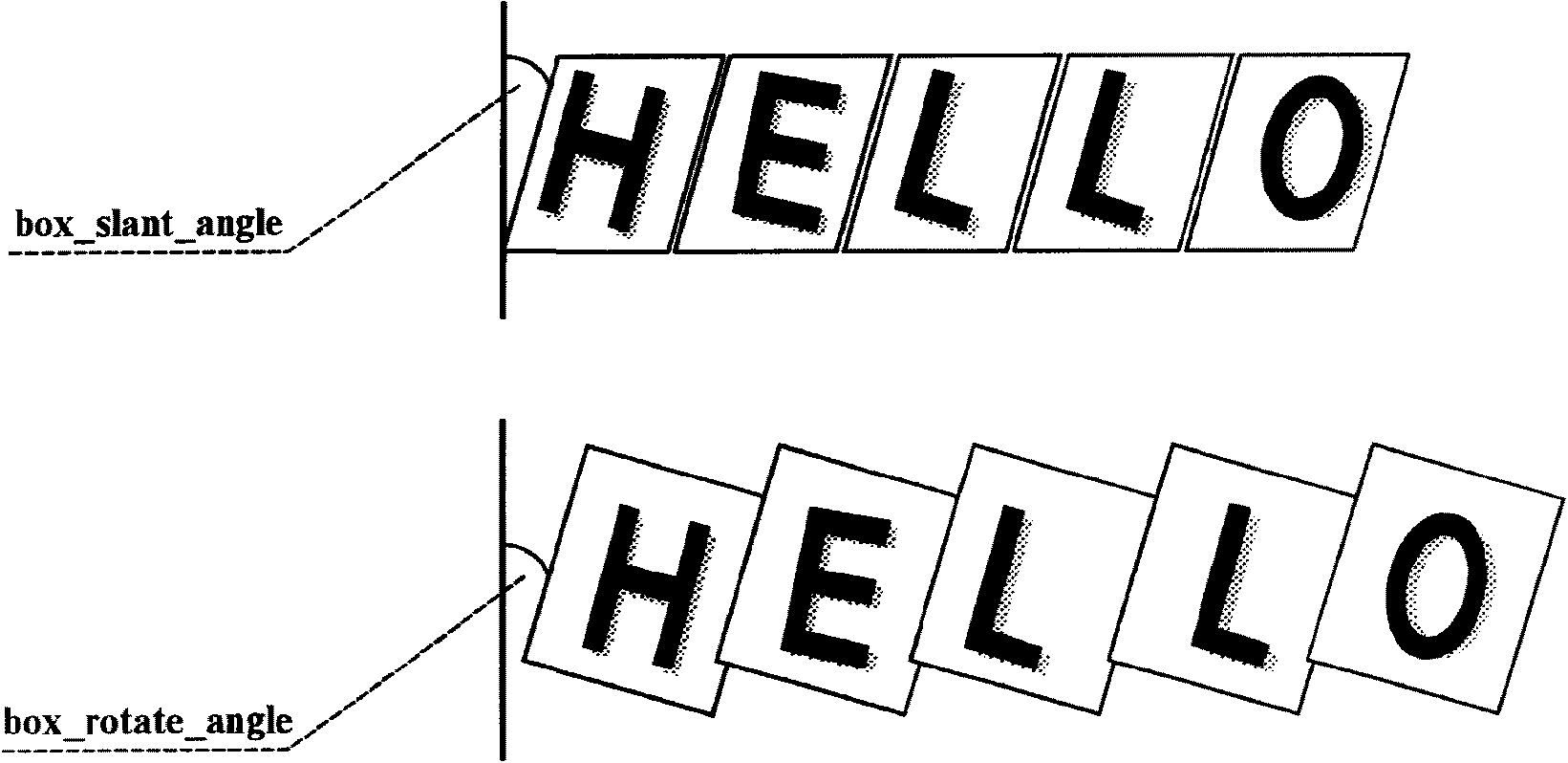

Примечание - Если типы box_rotate_angle и box slant_angle имеют нулевое значение, основание символьного прямоугольника параллельно оси x, а его вертикальная сторона - оси y (см. 6.3.29 рисунок 17);

alignment - выравнивание текстового литерала относительно его местоположения;

path - предписанное направление текстового литерала;

font - заранее заданный или внешне определенный шрифт, который должен быть использован при представлении text_literal.

5.4.29 Примитив text_literal_with_extent

Примитивом text_literal_with_extent является примитив text_literal с четко заданной протяженностью.

EXPRESS-спецификация

ENTITY text_literal_with_extent

SUBTYPE OF (text_literal);

extent : planar_extent;

END_ENTITY;

Определение атрибута

extent - протяженность объекта text_literal_symbol по осям x и y.

5.4.30 Примитив text_literal_with_delineation

Примитивом text_literal_with_delineation является примитив text_literal, задающий выделение текста. Тип выделения и его влияние на вид текста задают в прикладном протоколе.

EXPRESS-спецификация

ENTITY text_literal_with_delineation

SUBTYPE OF (text_literal);

delineation : text_delineation;

END_ENTITY;

Определение атрибута

delineation - требования к характеристикам выделения текста.

5.4.31 Примитив text_literal_with_blanking_box

Примитивом text_literal_with_blanking_box является примитив text_literal, определяющий габариты прямоугольника, обрамляющего текст.

EXPRESS-спецификация

ENTITY text_literal_with_blanking_box

SUBTYPE OF (text_literal);

blanking : planar_box;

END_ENTITY;

Определение атрибута

blanking - объект planar_box, задающий прямоугольную область, внутри которой может быть представлен только примитив text_literal.

5.4.32 Примитив text_literal_with_associated_curves

Примитивом text_literal_with_associated_curves является примитив text_literal, содержащий одну или несколько кривых (curve).

EXPRESS-спецификация

ENTITY text_literal_with_associated_curves

SUBTYPE OF (text_literal);

associated_curves : SET[1:?] of curve;

END_ENTITY;

Определение атрибута

associated_curves - набор кривых (curve), связанных с примитивом text_literal.

Примечание - Если имеются кривые (curve), связанные с примитивом text_literal_with_associated_curves, стиль их представления может быть задан объектом annotation_curve_occurrence.

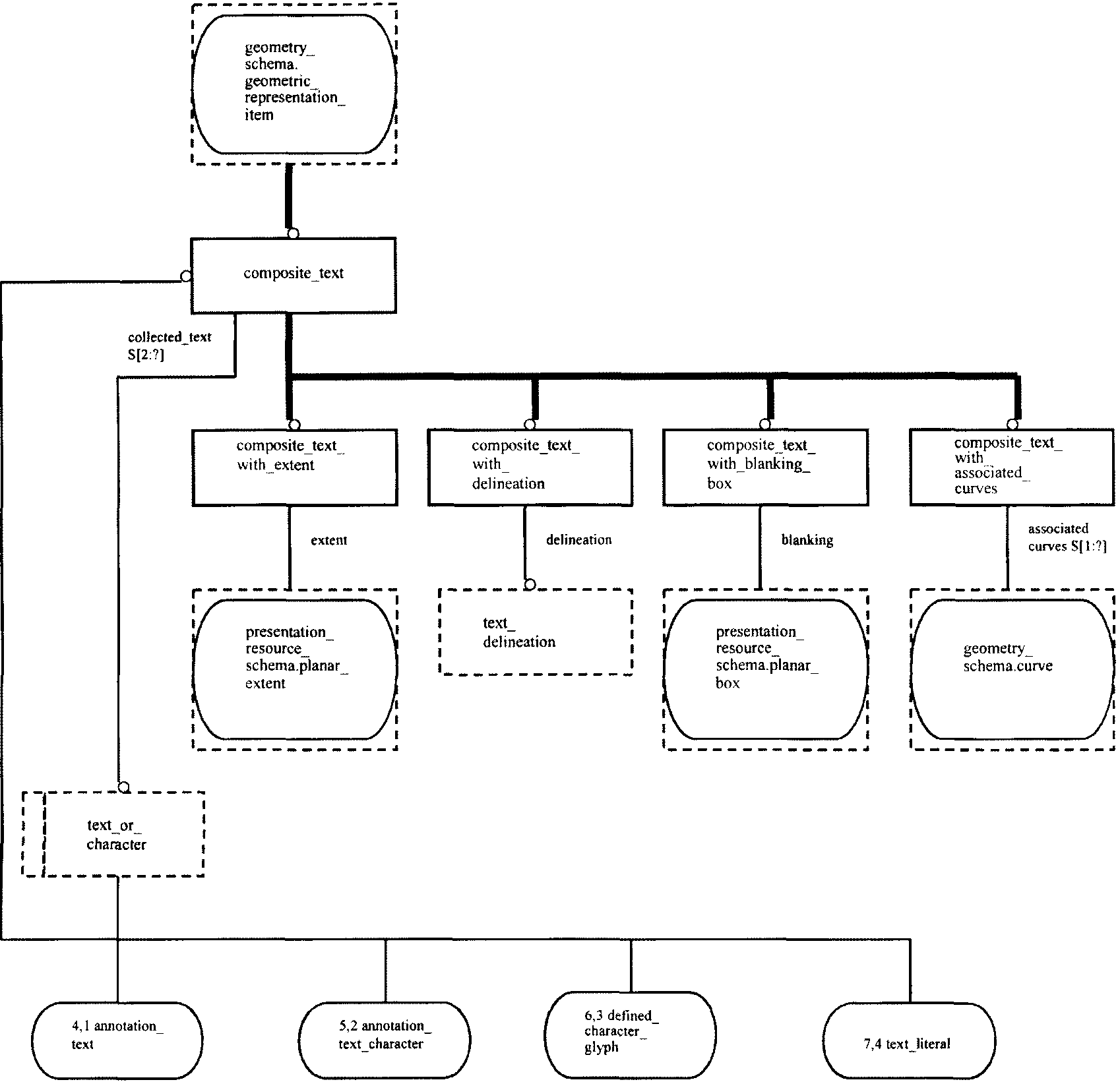

5.4.33 Примитив composite_text

Примитивом composite_text является набор (коллекция) примитивов text_literal, annotation_text, annotation_text_character, defined_character_glyph или другой примитив composite_text, который может быть задан и оформлен в виде коллекции.

EXPRESS-спецификация

ENTITY composite_text

SUBTYPE OF (geometric_representation_item);

collected_text : SET[1:?] of text_or_character;

WHERE

WR1: acyclic_composite_text(SELF, SELF.collected_text);

END_ENTITY;

Определение атрибута

collected_text - набор примитивов text_literal, annotation_text, annotation_text_character или другой примитив composite_text, заданный и оформленный в виде коллекции.

Формальное утверждение

WR1 - сам сложный текст не должен участвовать в описании рассматриваемого примитива.

5.4.34 Примитив composite_text_with_extent

Примитивом composite_text_with_extent является примитив composite_text с четко заданной протяженностью.

EXPRESS-спецификация

ENTITY composite_text_with_extent

SUBTYPE OF (composite_text);

extent : planar_extent;

END_ENTITY;

Определение атрибута

extent - протяженность примитива composite_text_with_extent по осям x и y.

5.4.35 Примитив composite_text_with_delineation

Примитивом composite_text_with_delineation является примитив composite_text, задающий выделение текста. Тип выделения и его влияние на вид текста задают в прикладном протоколе.

EXPRESS-спецификация

ENTITY composite_text_with_delineation

SUBTYPE OF (composite_text);

delineation : text_delineation;

END_ENTITY;

Определение атрибута

delineation - требования к характеристикам выделения текста.

5.4.36 Примитив composite_text_with_blanking_box

Примитивом composite_text_with_blanking_box является примитив composite_text, определяющий габариты прямоугольника, обрамляющего текст.

EXPRESS-спецификация

ENTITY composite_text_with_blanking_box

SUBTYPE OF (composite_text);

blanking : planar_box;

END_ENTITY;

Определение атрибута

blanking - объект planar_box, задающий прямоугольную область, внутри которой может быть представлен только примитив composite_text.

5.4.37 Примитив composite_text_with_associated_curves

Примитивом composite_text_with_associated_curves является примитив composite_text, содержащий одну или несколько кривых (curve).

EXPRESS-спецификация

ENTITY composite_text_with_associated_curves

SUBTYPE OF (composite_text);

associated_curves : SEN[1:?] of curve;

END_ENTITY;

Определение атрибута

associated_curves - набор кривых (curve), связанных с примитивом composite_text.

Примечание - Если имеются кривые (curve), связанные с примитивом composite_text_with_associated_curves, стиль их представления может быть задан объектом annotation_curve_occurrence.

5.5 Определения объектов схемы описания представления: экземпляры аннотаций

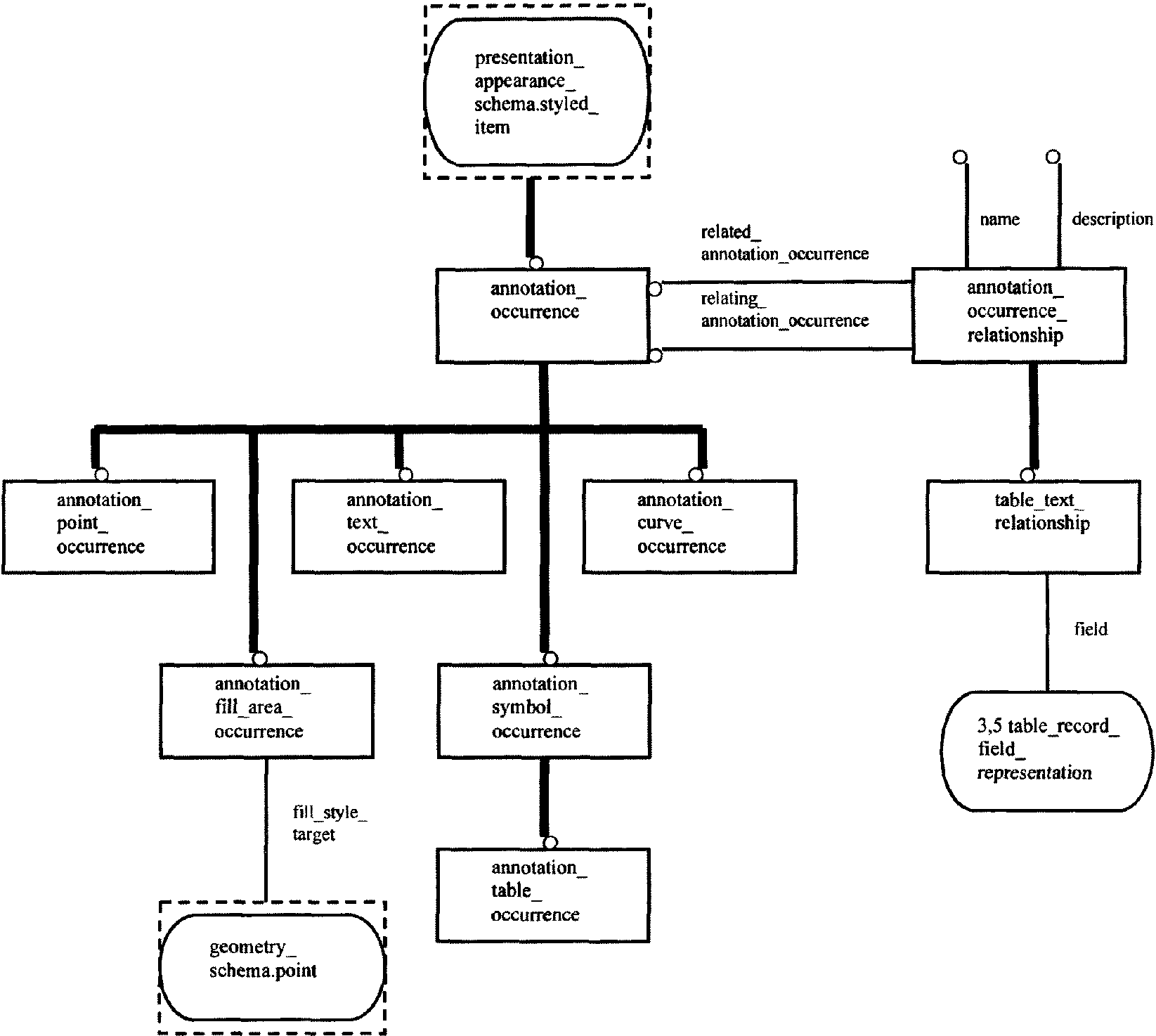

5.5.1 Объект annotation_occurrence

Объект annotation_occurrence определяет экземпляры аннотации посредством комбинирования двумерной геометрической формы или элементов аннотации в стиле ее представления. Более подробное описание стиля представления приведено в разделе 6. Объекты annotation_occurrence должны быть использованы только в объектах representations, определяющих назначение аннотации, то есть в объектах area_dependent_annotation_representation, view_dependent_annotation_representation, curve_style_curve_pattern, fill_area_style_tile_curve_with_style или fill_area_style_tile_coloured_region.

EXPRESS-спецификация

ENTITY annotation_occurrence

SUPERTYPE OF (ONEOF(annotation_point_occurrence,

annotation_curve_occurrence,

annotation_fill_area_occurrence,

annotation_text_occurrence,

annotation_symbol_occurrence))

SUBTYPE OF (styled_item);

WHERE

WR1: 'GEOMETRY_SCHEMA.GEOMETRIC_REPRESENTATION_ITEM' IN

TYPEOF (SELF);

END_ENTITY;

Формальное утверждение

WR1 - объектом annotation_occurrence должен быть объект geometric_representation_item.

5.5.2 Объект annotation_point_occurrence

Объектом annotation_point_occurrence является объект point с заданным стилем представления.

EXPRESS-спецификация

ENTITY annotation_point_occurrence

SUBTYPE OF (annotation_occurrence);

WHERE

WR1: 'GEOMETRY_SCHEMA.POINT' IN TYPEOF (SELF\styled_item.item);

END_ENTITY;

Формальное утверждение

WR1 - элементом, определяющим стиль представления, должен быть объект point.

5.5.3 Объект annotation_curve_occurrence

Объектом annotation_curve_occurrence является объект curve с заданным стилем представления.

EXPRESS-спецификация

ENTITY annotation_curve_occurrence

SUBTYPE OF (annotation_occurrence);

WHERE

WR1: 'GEOMETRY_SCHEMA.CURVE' IN TYPEOF (SELF\styled_item.item);

END_ENTITY;

Формальное утверждение

WR1 - элементом, определяющим стиль представления, должен быть объект curve.

5.5.4 Объект annotation_fill_area_occurrence

Объект annotation_fill_area_occurrence задает стиль объекта annotation_fill_area; он также описывает исходную позицию для объекта fill_area.

EXPRESS-спецификация

ENTITY annotation_fill_area_occurrence

SUBTYPE OF (annotation_occurrence);

fill_style_target : point;

WHERE

WR1: 'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_FILL_AREA' IN

TYPEOF (SELF.item);

END_ENTITY;

Определение атрибута

fill_style_target - точка, определяющая исходное местоположение объекта fill_area_style, заданное для объекта annotation_fill_area_occurrence.

Формальное утверждение

WR1 - элементом, определяющим стиль представления, должен быть объект annotation_fill_area.

5.5.5 Объект annotation_text_occurrence

Объектом annotation_text_occurrence являются примитивы text_literal, annotation_text, annotation_text_character, defined_character_glyph или composite_text с заданными стилями их представления.

EXPRESS-спецификация

ENTITY annotation_text_occurrence

SUBTYPE OF (annotation_occurrence);

WHERE

WR1: SIZEOF (

['PRESENTATION_DEFINITION_SCHEMA.TEXT_LITERAL',

'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT',

'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT_CHARACTER',

'PRESENTATION_DEFINITION_SCHEMA.DEFINED_CHARACTER_GLYPH',

'PRESENTATION_DEFINITION_SCHEMA.COMPOSITE_TEXT']*

TYPEOF (SELF\styled_item.item)) > 0;

END_ENTITY;

Формальное утверждение

WR1 - элементом с заданным стилем должен быть по крайней мере один из примитивов text_literal, annotation_text, annotation_text_character, defined_character_glyph или composite_text.

5.5.6 Объект annotation_symbol_occurrence

Объектом annotation_symbol_occurrence являются объекты annotation_symbol или defined_symbol с заданным стилем их представления.

EXPRESS-спецификация

ENTITY annotation_symbol_occurrence

SUBTYPE OF (annotation_occurrence);

WHERE

WR1: SIZEOF (

['PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_SYMBOL',

'PRESENTATION_DEFINITION_SCHEMA.DEFINED_SYMBOL']*

TYPEOF (SELF\styled_item.item)) > 0;

END_ENTITY;

Формальное утверждение

WR1 - элементом, определяющим стиль представления, должен быть объект annotation_symbol или defined_symbol.

5.5.7 Объект annotation_table_occurrence

Объектом annotation_table_occurrence являются объекты annotation_table или defined_table с заданным стилем их представления.

EXPRESS-спецификация

ENTITY annotation_table_occurrence

SUBTYPE OF (annotation_symbol_occurrence);

WHERE

WR1: SIZEOF (

['PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TABLE',

'PRESENTATION_DEFINITION_SCHEMA.DEFINED_TABLE']*

TYPEOF (SELF\styled_item.item)) > 0;

END_ENTITY;

Формальное утверждение

WR1 - элементом, определяющим стиль представления, должен быть объект annotation_table или defined_table.

5.5.8 Объект annotation_occurrence_relationship

Объект annotation_occurrence_relationship задает связь между двумя объектами annotation_occurrence.

EXPRESS-спецификация

*) ENTITY annotation_occurrence_relationship;
name	: lable;
description	: text;
relating_annotation_occurrence	: annotation_occurrence;
related_annotation_occurrence	: annotation_occurrence;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на annotation_occurrence_relationship;

description - текст, определяющий характер объекта annotation_occurrence_relationship;

relating_annotation_occurrence - первый из двух связываемых объектов annotation_occurrence;

related_annotation_occurrence - второй из двух связываемых объектов annotation_occurrence.

Примечание - Порядок объектов annotation_occurrence не имеет значения. Разные имена атрибутов используют только для различения этих объектов.

5.5.9 Объект table_text_relationship

Объект table_text_relationship устанавливает отношение между соответствующими полями в объектах annotation_table_occurrence и annotation_text_occurrence.

EXPRESS-спецификация

ENTITY table_text_relationship

SUBTYPE OF (annotation_occurrence_relationship);

field : table_record_field_representation;

WHERE

WR1: 'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TABLE_OCCURRENCE"

IN TYPEOF (SELF\annotation_occurrence_relationship.

relating_annotation_occurrence);

WR2: 'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TABLE"

IN TYPEOF (SELF\annotation_occurrence_relationship.

relating_annotation_occurrence\styled_item.item);

WR3: 'PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT_OCCURRENCE"

IN TYPEOF (SELF\annotation_occurrence_relationship.

related_annotation_occurrence);

WR4: field_in_table (SELF\field,

SELF\annotation_occurrence_relationship.

relating_annotation_occurrence);

END_ENTITY;

Определения атрибутов

field - конкретное поле таблицы, в котором размещают соответствующий текст;

SELF\annotation_occurrence_relationship.relating_annotation_occurrence - объект annotation_table_occurrence, содержащий текст;

SELF\annotation_occurrence_relationship.related_annotation_occurrence - объект annotation_text_occurrence, размещенный в таблице.

Формальные утверждения

WR1 - объектом relating_annotation_occurrence должен быть объект annotation_table_occurrence;

WR2 - объектом relating_annotation_occurrence должен представлять объект annotation_table;

WR3 - объектом related_annotation_occurrence должен быть объект annotation_text_occurrence;

WR4 - конкретное поле должно соответствовать полю таблицы, в котором размещен данный текст.

5.6 Определения функций схемы описания представления

5.6.1 Функция acyclic_composite_text

Функция acyclic_composite_text проверяет экземпляр объекта composite_text с точки зрения его участия в самоопределении. Она возвращает значении TRUE, если экземпляр composite_text является ацикличным (не входит в собственное определение), и значение FALSE - в противном случае.

Данная функция изначально проводит проверку набора объектов collected_text и возвращает значение FALSE при его наличии. Затем функция создает локальный набор всех экземпляров composite_text в собственном наборе объектов collected_text. Далее вносит в данный набор все экземпляры composite_text, которые ссылаются на примитив text_string_representation, использованный объектом representation_map из любого примитива annotation_text, входящего в набор объектов collected_text. Созданный локальный набор, внесенный в заданный набор экземпляров, всегда проверяется функцией. Если общий проверенный набор экземпляров не увеличился, это означает завершение проверки функцией всех возможных вариантов, и она возвращает значение TRUE. В противоположном случае данная функция вызывается повторно для дальнейшей рекурсивной проверки.

EXPRESS-спецификация

*) FUNCTION acyclic_composite_text (start_composite : composite_text; child_text : SET [1:?] OF text_or_character) : LOGICAL; LOCAL i : INTEGER
local_composite_text	: SET [0:?] OF composite_text;
local_annotation_text	: SET [0:?] OF annotation_text;
local_children	: SET [0:?] OF text_or_character;
END_LOCAL; local_composite_text := QUERY (child <* child_text \| ('PRESENTATION_DEFINITION_SCHEMA.COMPOSITE_TEXT' IN TYPEOF (child))); IF (SYZEOF (local_composite_text) > 0 THEN REPEAT i := 1 TO HIINDEX (local_composite_text); IF (start_composite :=: local_composite_text[i]) THEN RETURN (FALSE); END_IF; END_REPEAT; END_IF; local_children := child_text; IF (SIZEOF (local_composite_text) > 0 THEN REPEAT i := 1 TO HIINDEX (local_composite_text); local_children := local_children + local composite text[i].collected_text; END_REPEAT; END_IF; local_annotation_text := QUERY (child <* child_text \| ('PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT' IN TYPEOF (child))); IF (SYZEOF (local_annotation_text) > 0 THEN REPEAT i := 1 TO HIINDEX (local_annotation_text); local_children := local_children + QUERY (item <* local_annotation_text[i]\mapped_item. mapping_source.mapped_representation.items \| SIZEOF (['PRESENTATION_DEFINITION_SCHEMA.ANNOTATION_TEXT' 'PRESENTATION_DEFINITION_SCHEMA.COMPOSITE_TEXT']* TYPEOF (item)) > 0); END_REPEAT; END_IF; IF (local_children :<>: child_text) THEN RETURN (acyclic_composite_text (start_composite, local_children)); ELSE RETURN (TRUE); END_IF; END_FUNCTION; (*

Определения аргументов

start_composite - проверяемый примитив composite_text. Он служит исходными данными для функции;

child_text - типы text_or_character, на которые ссылается объект start_composite. Они являются исходными данными для функции. Изначально набор этих типов содержит в качестве элемента только объект collected_text из start_composite.

5.6.2 Функция acyclic_symbol_representation_relationship

Функция acyclic_symbol_representation_relationship определяет, использован ли объект symbol_representation в "дереве" объектов symbol_representation_relationship, определяющих данный symbol_representation. Функция возвращает значение TRUE, если данный объект не использован (функция ациклична), и FALSE - в противном случае.

EXPRESS-спецификация

*) FUNCTION acyclic_symbol_representation_relationship
(relation	: symbol_representation_relationship;
children	: SET OF symbol_representation) : BOOLEAN
LOCAL
x	: SET OF symbol_representation_relationship;
local_children	: SET OF symbol_representation;
END_LOCAL; REPEAT i: = 1 TO HIINDEX (children); IF relation\representation_relationship.rep_1 :=: children[i] THEN RETURN(FALSE); END_IF; END_REPEAT; x := bag_to_set (USEIN (relation\representation_relationship.rep_1 'REPRESENTATION_SCHEMA.'+ ' 'REPRESENTATION_RELATIONSHIP.' + 'REP_2')); local_children := children + relation\representation_relationship.rep_1; IF (SIZEOF (x) > 0 THEN REPEAT i :=1 TO HIINDEX (x); IF NOT acyclic_symbol_representation_relationship(x[i], local_children) THEN RETURN (FALSE); END_IF; END_REPEAT; END_IF; RETURN (TRUE); END_FUNCTION; (*

Определения аргументов

relation - проверяемый объект symbol_representation_relationship. Он служит исходными данными для функции;

children - примитивы symbol_representations, ссылающиеся на объект relation. Они служат исходными данными для функции. Изначально набор этих примитивов содержит в качестве элемента только атрибут rep_2 объекта relation.

5.6.3 Функция field_in_table

Функция field_in_table проверяет примитив table_record_field_representation объекта annotation_table_occerrence; она возвращает значение TRUE, если поле, заданное в них, входит в таблицу, и значение FALSE - в противном случае.

Изначально функция находит примитив table_representation, отображающий объект annotation_table_occerrence. Затем все примитивы table_record_representation, связанные с объектом table_representation_entity посредством примитива symbol_representation_relationship, или включенные в примитив table_representation через объект mapped_item. Функция возвращает значение FALSE при отсутствии примитивов table_record_representation, связанных с заданным полем посредством примитива symbol_representation_relationship или входящих в это поле через объект mapped_item, и значение TRUE - в противном случае.

EXPRESS-спецификация

*) FUNCTION field_in_table (field : table_record_field_representation; table : annotation_table_occurrence) : BOOLEAN; LOCAL
table_rep	: table_representation;
symbol_rep_rel_set	: SET OF symbol_representation_relationship;
mapped_item_set	: SET OF mapped_item;
table_record_rep_set	: SET OF table_record_representation := [];
END_LOCAL; table_rep : table\styled_item.item\mapped_item.mapping_sourse. mapped_representation; mapped_item_set : = QUERY (item <* table_rep.items \| ('REPRESENTATION_SCHEMA.MAPPED_ITEM' IN TYPEOF (item)) AND ('RESENTATION_DEFINITION_SCHEMA.'+ 'TABLE_RECORD_REPRESENTATION' IN TYPEOF (item\mapped_item.mapping_source. mapped_representation)) ); REPEAT i: = 1 TO HIINDEX (mapped_item_set); table_record_rep_set : = table_record_rep_set + mapped_item_set[i].mapping_source.mapped_representation; END_REPEAT; symbol_rep_rel_set : = bag_to_set (USEDIN(table_rep, 'REPRESENTATION_SCHEMA.'+' 'REPRESENTATION_RELATIONSHIP.REP_1')); REPEAT i :=1 TO HIINDEX (symbol_rep_rel_set); table_record_rep_set : = table_record_rep_set + symbol_rep_rel_set[i]\representation_relationship.rep_2; END_REPEAT; IF SIZEOF(QUERY(table_record_rep <* table_record_rep_set \| (SIZEOF(QUERY(rep_rel <* USEDIN(table_record_rep, 'REPRESENTATION_SCHEMA.'+ 'REPRESENTATION_RELATIONSHIP.REP_1') \| '(PRESENTATION_DEFINITION_SCHEMA.'+ 'SYMBOL_REPRESENTATION_RELATIONSHIP' IN TYPEOF (rep_rel)) AND (rep_rel.rep_2 :=: field) )) > 0) OR
(SIZEOF(QUERY(item <* table_record_rep.items \| 'REPRESENTATION_SCHEMA.MAPPED_ITEM' IN TYPEOF (item)) AND (field : = : item\mapped_item.mapping_source. mapped_representation) )) > 0) )) = 0 THEN RETURN (FALSE); END_IF; RETURN (TRUE); END_FUNCTION; (*

Определения аргументов

field - полем записи в таблицу должен быть объект table. Данный объект является исходным для функции;

table - аннотируемая таблица, содержащая объект field. Данный объект является исходным для функции.

EXPRESS-спецификация

END_SCHEMA; - - presentation_definition_schema

6 Вид представления

Следующее описание на языке EXPRESS открывает presentation_appearance_schema и определяет необходимые внешние ссылки.

EXPRESS-спецификация

SCHEMA presentation_appearance_schema;

REFERENCE FROM external_reference_schema

(externally_defined_item,

pre_defined_item);

REFERENCE FROM geometry_schema

(axis2_placement,

cartesian_point,

curve,

geometric_representation_item,

point,

vector);

REFERENCE FROM group_schema

(group);

REFERENCE FROM measure_schema

(descriptive_measure,

length_measure,

measure_with_unit,

plane_angle_measure,

positive_length_measure,

ratio_measure,

positive_ratio_measure);

REFERENCE FROM presentation_organization_schema

(area_dependent_annotation_representation,

presentation_area,

presentation_layer_assignment,

presentation_layer_usage,

presentation_representation,

presentation_set,

presentation_view,

product_data_representation_view,

view_dependent_annotation_representation);

REFERENCE FROM presentation_definition_schema

(annotation_curve_occurrence,

annotation_fill_area,

annotation_symbol_occurrence,

annotation_text_with_delineation,

symbol_representation_with_blanking_box);

REFERENCE FROM presentation_resource_schema

(character_glyph_symbol_outline,

character_glyph_symbol_stroke,

colour);

REFERENCE FROM representation_schema

(mapped_item,

representation,

representation_item,

representation_map,

using_representation);

REFERENCE FROM support_resource_schema

(label,

bag_to_set);

Примечания

1 Схемы, на которые выше даны ссылки, можно найти в следующих стандартах:

external_reference_schema

ГОСТ Р ИСО 10303-41;

geometry_schema

ИСО 10303-42;

management_resource_schema

ГОСТ Р ИСО 10303-41;

measure_schema

ГОСТ Р ИСО 10303-41;

presentation_organization_schema

раздел 4 настоящего стандарта;

presentation_definition_schema

раздел 5 настоящего стандарта;

presentation_resource_schema

раздел 7 настоящего стандарта;

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

representation_schema

ГОСТ Р ИСО 10303-43;

support_resource_schema

ГОСТ Р ИСО 10303-41.

6.1 Введение

Целью presentation_appearance_schema является определение соответствующего графического вида представляемого изображения. Данная схема также определяет механизм, позволяющий увязать атрибуты данного вида представления с объектами annotation_occurrence в контексте объекта presentation_representation. Таким образом контекст presentation_representation может быть использован для определения видов различных элементов изображения.

6.2 Фундаментальные понятия и допущения

6.2.1 Задание стиля представления

Схема presentation_appearance_schema позволяет увязать виды атрибутов с выбранными аннотируемыми примитивами и элементами формы изделия. В соответствии с настоящим стандартом стиль представления может быть задан для любого объекта representation_item. Стиль определяют посредством конкретизации объекта styled_item, ссылающегося на объект representation_item, и соответствующего объекта presentation_style_assignment. Последний объект представляет собой набор (коллекцию) различных стилей представления (например, стиль точки, кривой или текста). Стилизацию нестилизованного объекта representation_item проводят посредством определения нового объекта representation_item с заданным стилем представления. Объект presentation_style_assignment, указанный в объекте styled_item, определяет вид ссылочного объекта representation_item, а также вид всех объектов representation_item, прямо или косвенно ссылающихся на данный элемент. При этом могут быть указаны только те объекты representation_item, стиль которых еще не задан. Это означает, что стилизация ранее стилизованных объектов representation_item не проводится, а стилизуются только нестилизованные объекты representation_item, влияющие на вид представления данного элемента в целом. Представлены могут быть только стилизованные объекты representation_item. Их фактически представляют в зависимости от ряда других факторов, например уровня видимости и объекта invisibility, наличия скрытых линий или поверхностей, а также "обрезки" объекта. В настоящем стандарте не приведены рекомендации по устранению конфликтов при определении стиля. Конфликт при описании стиля может, например, возникнуть, когда объект representation_item используется в нескольких объектах styled_items.

Объект presentation_style_assignment используют для определения стиля объекта representation_item независимо от контекста его представления. Подтип данного объекта presentation_style_by_context позволяет задать стиль конкретного представления контекста. Контекстом представления может быть любой объект presentation_set_representation или representation_item. В последнем случае стиль может быть задан для элемента в целом, а для различных его частей заданы другие стили.

Заданный стиль может быть переопределен через объект over_riding_styled_item. Подтип данного объекта (over_riding_styled_item) context_dependent_over_riding_styled_item позволяет переопределить стиль конкретного представления контекста.

6.2.2 Типы стилей представления

Для каждого аннотируемого примитива, заданного в схеме presentation_definition_schema, существует конкретная группа стилей. Эти группы определяют стили точек, кривых, заполняемых областей, поверхностей, текстов и символов. В настоящем стандарте не заданы ограничения по определению стилей элементов поверхности. Это позволяет, например, задать стиль описания поверхности для точки. Однако только соответствующие стили определяют вид элемента формы изделия, то есть стили поверхностей связаны только с поверхностями, стили областей заполнения и кривых - с кривыми, стили точек - только с точками, кривыми и поверхностями. Для общих элементов формы изделия (например, пространственной модели) при определении видов элементов используют прикладные протоколы. Однако присвоение стилей аннотируемым примитивам несколько более консервативно. Более подробно это описано в разделе 5 для объекта annotation_occurrence.

Стили представлений могут быть определены с использованием ресурсов данной схемы, заданы извне или предопределены в прикладных протоколах. Стили представлений, определенные в настоящей схеме, охватывают ряд нижеописанных объектов.

Стили точек задают ресурсы для визуальных отображений точек. Данные стили позволяют определить маркировочные символы, размеры и цвета, используемые при представлении точек. Стили точек могут быть заданы объектом point_style.

Стили кривых задают ресурсы для визуальных отображений кривых. Данные стили позволяют определить соответствующие шрифты, толщину кривых, виды концов и углов кривых, цвета или шаблоны для заполнения видимых сегментов кривых. Шрифт кривой определяет необходимость ее вычерчивания с использованием сплошных, пунктирных или штрих-пунктирных линий. Рассматриваемая схема позволяет задать шаблоны шрифтов кривых и использовать заданные извне или заранее предопределенные шрифты кривых. При определении шрифтов кривых используют объекты externally_defined_curve_font, pre_defined_curve_font, curve_style_font, curve_style_font_patten и curve_style_font_and_scaling. Толщина кривой может быть определена на основе измерения или задана заранее. Концы и углы кривой могут быть заданы окружностями или прямоугольниками и сжаты или расширены для концов кривой. Объектами, входящими в данную структуру, являются curve_style_with_ends_and_corners и curve_style_with_extension. Объект curve_style_wide позволяет определить стиль области заполнения, используемый для заполнения видимых сегментов кривой. Это позволяет задать соответствующие требования для вычерчивания кривых. Объект curve_style_rendering определяет изображение кривых на поверхности, а также определяет стили поверхностей.

Стили заполняемых областей обеспечивают ресурсы, определяющие виды визуального представления для аннотируемых заполняемых областей. Эти стили позволяют определить основной цвет, штриховки или виды ячеистой структуры заполняемых областей. Объект fill_area_style_colour может быть использован для задания основного цвета при представлении заполняемой области. Штриховка данных областей может быть задана в виде набора параллельных линий с разными углами наклона. Параметры штриховки могут быть заданы заранее или определены извне. Штриховка может быть задана объектами fill_area_style_hatching, pre_defined_hatch_style, externally_defined_hatch_style и one_direction_repeat_factor. Ячеистые структуры заполняемых областей могут быть описаны кривыми, цветовыми пятнами или символами. Параметры ячеек могут быть заданы заранее или определены извне. Ячейки заполняют соответствующую область двумерно по направлениям, заданным соответствующими векторами. Ячеистая структура может быть задана объектами pre_defined_tile_style, externally_defined_tile_style, fill_area_style_tiles, fill_area_style_tile_curve_with_style, fill_area_style_tile_coloured_region, fill_area_style_tile_symbol_with_style, pre_defined_tile_externally_defined_tile и two_direction_repeat_factor.

Стили поверхностей обеспечивают ресурсы, определяющие виды визуального представления для аннотируемых поверхностей. Отдельные стили поверхности могут быть использованы для каждой ее стороны отдельно или обеих сторон. Конкретный стиль поверхности может определять описание одной или обеих ее сторон. Объектами, определяющими стиль сторон поверхности, являются surface_style_usage и surface_side_style. Стиль описания стороны поверхности может быть представлен в виде комбинации стилей заполняемых областей, границ, силуэтов, сегментов кривых, решеток, параметров линий или отображений (визуализаций).

Стиль заполняемой области определяет основной цвет, штриховку или ячеистую структуру для описания стороны поверхности.

Стиль границы определяет стиль кривой или метод отображения и свойства для представления ограниченных кривых на поверхности. Если стиль границ не задан, ограниченные кривые не могут быть представлены.

Стиль силуэта определяет стиль кривой или метод отображения и свойства для представления тонируемых (силуэтных) кривых на поверхности. Если стиль силуэта не задан, тонируемые кривые не могут быть представлены.

Стиль сегментации кривой определяет стиль кривой или метод отображения и свойства для представления сегментированной кривой на поверхности. Данный стиль связан только с сегментированной кривой на поверхности. Если стиль этой кривой не задан, данные кривые не могут быть представлены.

Стиль опорного "скелета" определяет стиль кривой или метод отображения и свойства для представления сетки опорных точек для описания поверхности. Данный стиль относится только к поверхностям, задаваемым сеткой опорных точек. Если стиль опорного "скелета" не задан, данный "скелет" не может быть представлен.

Стиль строки параметров определяет стиль кривой или метод отображения и свойства для представления строки параметров на поверхности. Данный стиль должен определить число строк параметров в каждом направлении. Если стиль строки параметров не задан, данные строки не могут быть представлены.

Объектами, определяющими стили описания поверхностей, являются: surface_fill_area, surface_style_boundary, surface_style_silhouette, surface_style_segmentation_curve, surface_style_control_grid и surface_style_parameter_line.

Объекты curve_style_rendering и surface_rendering_properties определяют метод отображения и свойства для представления кривой на поверхности. Стиль отображения задает метод, используемый для отображения поверхности. Определение данного стиля позволяет использовать его при вычислениях отражающей способности поверхности для ее представления. При определении данного стиля должен быть задан стиль отображаемой поверхности. Кроме того, в данном стиле могут быть заданы дополнительные свойства отображения поверхности, включая коэффициенты ее прозрачности, окружения, рассеивания и отражения. Объектами, определяющими стили описания поверхностей, являются: surface_style_rendering, surface_style_rendering_with_properties, surface_style_transparent, surface_style_reflectance_ambient, surface_style_reflectance_ambient_diffuse и surface_style_reflectance_ambient_diffuse_specular. Помимо вышеперечисленных, стили представления поверхностей могут быть заданы заранее.

Стили текстов обеспечивают ресурсы, определяющие виды визуального представления аннотируемых текстов. Правила выравнивания текста, характеристики параллелограмма ("ящика"), типы пробелов и ось зеркального отображения влияют на вид текста в целом, а стиль глифа символа - на вид отдельных знаков или символов, образующих данный текст. Выравнивание текста задает его расположение в отведенной области. Дополнительные типы размещения текста могут быть определены в прикладных протоколах. "Ящиком" символа является параллелограмм, задающий ширину, высоту, угол наклона и поворота символа. Пробелы текста определяют расстояние между смежными "ящиками" символов в строке в дополнение к символу пробела, заданному в описании шрифта. При зеркальном отображении текста задают ось его зеркального отображения. Зеркальное отображение выполняют в последнюю очередь (после реализации остальных стилей текста). Объектами, определяющими стили текста, являются: text_style, ext_style_with_spacing, text_style_with_mirror, text_style_with_justification и text_style_with_box_characteristics. Стиль глифа символа может определять начертание, шаг или только цвет текста. Стилем начертания является стиль кривой, используемый для представления начертания символа (его глифа). Дополнительно может быть задан стиль области заполнения, определяющий "заливку" очерченного символа. Стиль начертания влияет только на глифы символов, определяемые их очертанием. Стиль шага влияет только на глифы символов, заданные шагами. Для предварительно или внешне заданных шрифтов должен быть определен только их цвет. Объектами, определяющими стили глифов символов, являются: character_glyph_style_stroke, character_glyph_style_outline, character_glyph_style_outline_with_characteristics и text_style_for_defined_font.

Стили знаков обеспечивают ресурсы, определяющие виды визуального представления аннотируемых знаков. Стиль знака состоит из произвольного набора (коллекции) стилей точек, кривых, заполняемых областей, поверхностей и текстов. Объектами, определяющими стили знаков, являются: symbol_style, symbol_element_style и symbol_colour.

6.2.3 Допуски аппроксимации

Допуски аппроксимации определяют разрешенные отклонения между формами представленных элементов и их математически заданными позициями и формами. Данная аппроксимация применяется к кривым и поверхностям, и может быть задана в параметрическом пространстве, пространстве формы изделия или области представления. Пространство с заданными допусками зависит от используемого метода аппроксимации. При методах хордовой аппроксимации (по длине и отклонению) допуск может быть задан в пространстве формы изделия или области представления. При параметрической аппроксимации допуск может быть задан в параметрическом пространстве.

6.2.4 Сокрытие и невидимость

В рассматриваемой схеме предусмотрены ресурсы для определения видов элементов, расположенных друг за другом и перекрывающихся в двумерном пространстве. Для представления подобных элементов используют иерархию, описанную в разделе 4, на основе аннотируемых областей заполнения, текстов с выделениями, глифов символов и знаков. При этом объект occlusion_precedence может быть задан для любых двух подобных элементов.

Дополнительно рассматриваемая схема задает ресурсы для определения невидимости объектов styled_item или уровней.

6.3 Определение типов схемы вида представления

6.3.1 Тип style_context_select

Тип style_context_select определяет выбор одного из объектов, могущих задавать контекст для назначения или переопределения стиля представления.

EXPRESS-спецификация

TYPE style_context_select = SELECT

(group,

presentation_layer_assignment,

representation,

representation_item,

presentation_set);

END_TYPE;

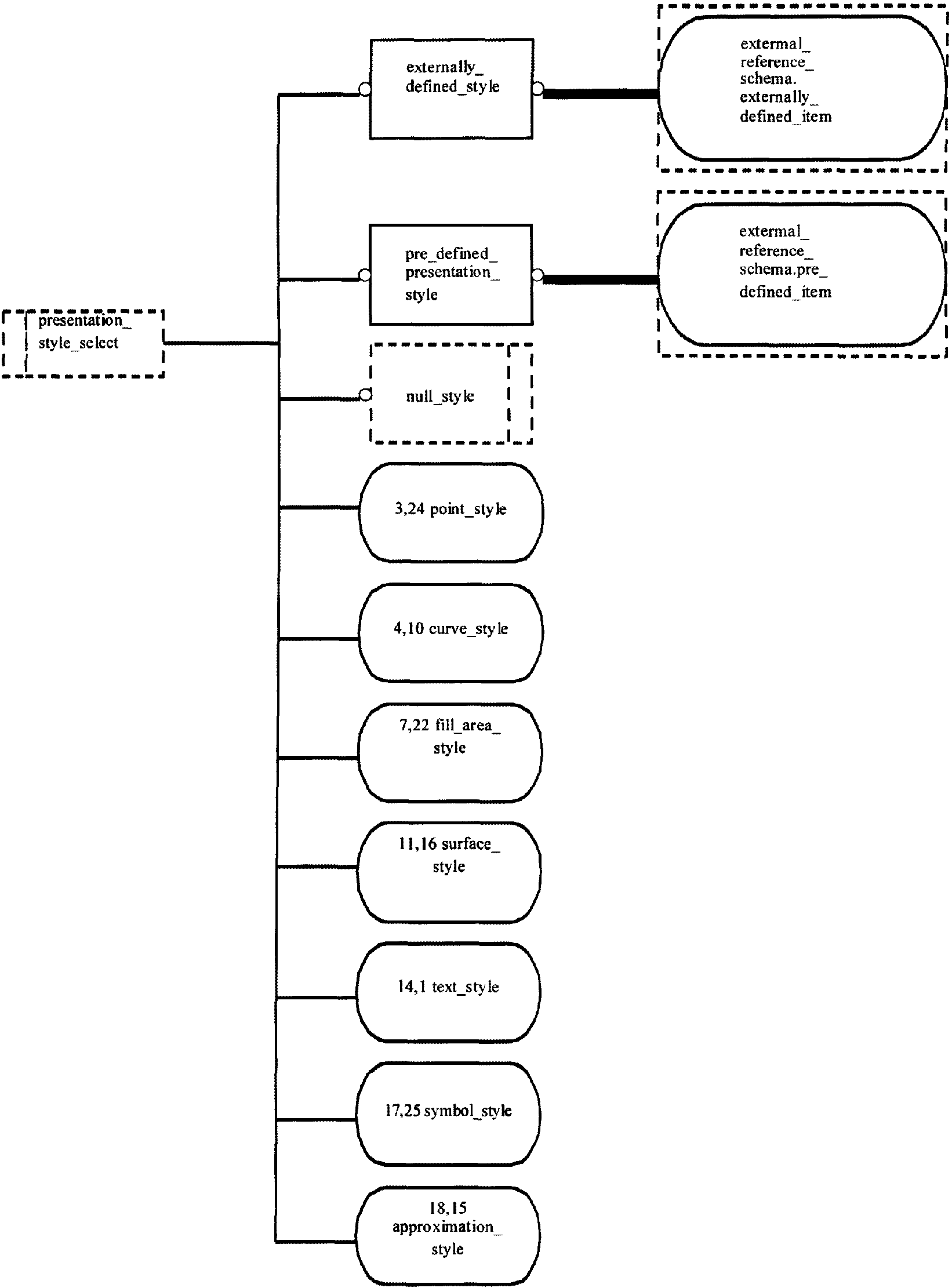

6.3.2 Тип presentation_style_select

Тип presentation_style_select используется объектом presentation_style_assignment для увязки стиля с объектом representation_item. Для каждого стилизуемого объекта representation_item должен быть задан свой стиль.

EXPRESS-спецификация

TYPE presentation_style_select = SELECT

(pre_defined_presentation_style,

point_style,

curve_style,

surface_style_usage,

symbol_style,

fill_area_style,

text_style,

approximation_tolerance,

externally_defined_style,

null_style);

END_TYPE;

6.3.3 Тип null_style

Тип null_style указывает на отсутствие конкретного стиля, непосредственно присвоенного конкретному для его представления. Стиль(и), используемый(е) при представлении элемента, задают непосредственно в определении этого элемента. При отсутствии указания стиля в определении элемента, данный элемент не может быть представлен.

Пример 9 - В определении знака указаны два объекта annotation_curve_occurrence, стиль представления одного из которых - красный, а другого - синий. Если экземпляр символа задан типом null_style, тогда данный экземпляр может быть представлен с использованием цветов, указанных в его определении.

EXPRESS-спецификация

TYPE null_style = ENUMERATION OF

(null);

END_TYPE;

Определение элемента перечисления

null - объект representation_item, при представлении которого должен быть использован(ы) стиль(и), заданный(е) в его определении.

6.3.4 Тип marker_select

Тип marker_select определяет выбор конкретного или ранее заданного маркера для представления точек.

EXPRESS-спецификация

TYPE marker_select = SELECT

(marker_type,

pre_defined_marker);

END_TYPE;

6.3.5 Тип marker_type

Тип marker_type определяет форму представления точек.

EXPRESS-спецификация

TYPE marker_type = ENUMERATION OF

(dot,

plus,

asterisk,

ring,

square,

triangle);

END_TYPE;

Определения элементов перечисления

dot - точки, представленные знаком "точка" (.);

x - точки, представленные знаком "диагональный крест" (Ч);

plus - точки, представленные знаком "плюс" (+);

asterisk - точки, представленные знаком "звездочка" (*);

ring - точки, представленные знаком "кружок"

;

square - точки, представленные знаком "квадрат"

;

triangle - точки, представленные знаком "треугольник"

6.3.6 Тип size_select

Тип size_select используют для определения размеров маркировочных знаков или толщины кривых.

EXPRESS-спецификация

TYPE size_select = SELECT

(positive_length_measure,

measure_with_unit,

descriptive_measure,

pre_defined_size);

END_TYPE;

6.3.7 Тип curve_font_or_scaled_curve_font_select

Тип curve_font_or_scaled_curve_font_select определяет выбор одного из объектов (типов) curve_style_font_select или curve_style_font_and_scaling.

EXPRESS-спецификация

TYPE curve_font_or_scaled curve_font_select = SELECT

(curve_style_font_select,

curve_style_font_and_scaling);

END_TYPE;

6.3.8 Тип curve_style_font_select

Тип curve_style_font_select определяет выбор одного из объектов curve_style_font, pre_defined_curve_font или externally_defined_curve_font. Данный тип используют для задания немасштабированного шрифта при представлении кривой.

EXPRESS-спецификация

TYPE curve_style_font_select = SELECT

(curve_style_font,

pre_defined_curve_font,

externally_defined_curve_font);

END_TYPE;

6.3.9 Тип squared_or_rounded

Тип squared_or_rounded задает виды кривых с точки зрения их угловых и концевых положений.

Примечание - См. рисунок 16.

Параметр кривой	Расположение	Скругление
Конец кривой
Угол кривой
		d - толщина (ширина) кривой

Рисунок 16 - Спрямление или скругление

EXPRESS-спецификация

TYPE squared_or_rounded = ENUMERATION OF

(squared,

rounded);

END_TYPE;

Определения элементов перечисления

squared - кривая, позиционированная с точки зрения ее угловых и концевых положений;

rounded - полудуга диаметром, равным толщине (ширине) кривой, вычерченная на концах и углах кривой.

6.3.10 Тип fill_style_select

Тип fill_style_select определяет выбор различных стилей заполнения.

EXPRESS-спецификация

TYPE fill_style_select = SELECT

(fill_area_style_colour,

pre_defined_tile_style,

externally_defined_tile_style,

fill_area_style_tiles,

pre_defined_hatch_style,

externally_defined_hatch_style,

fill_area_style_hatching);

END_TYPE;

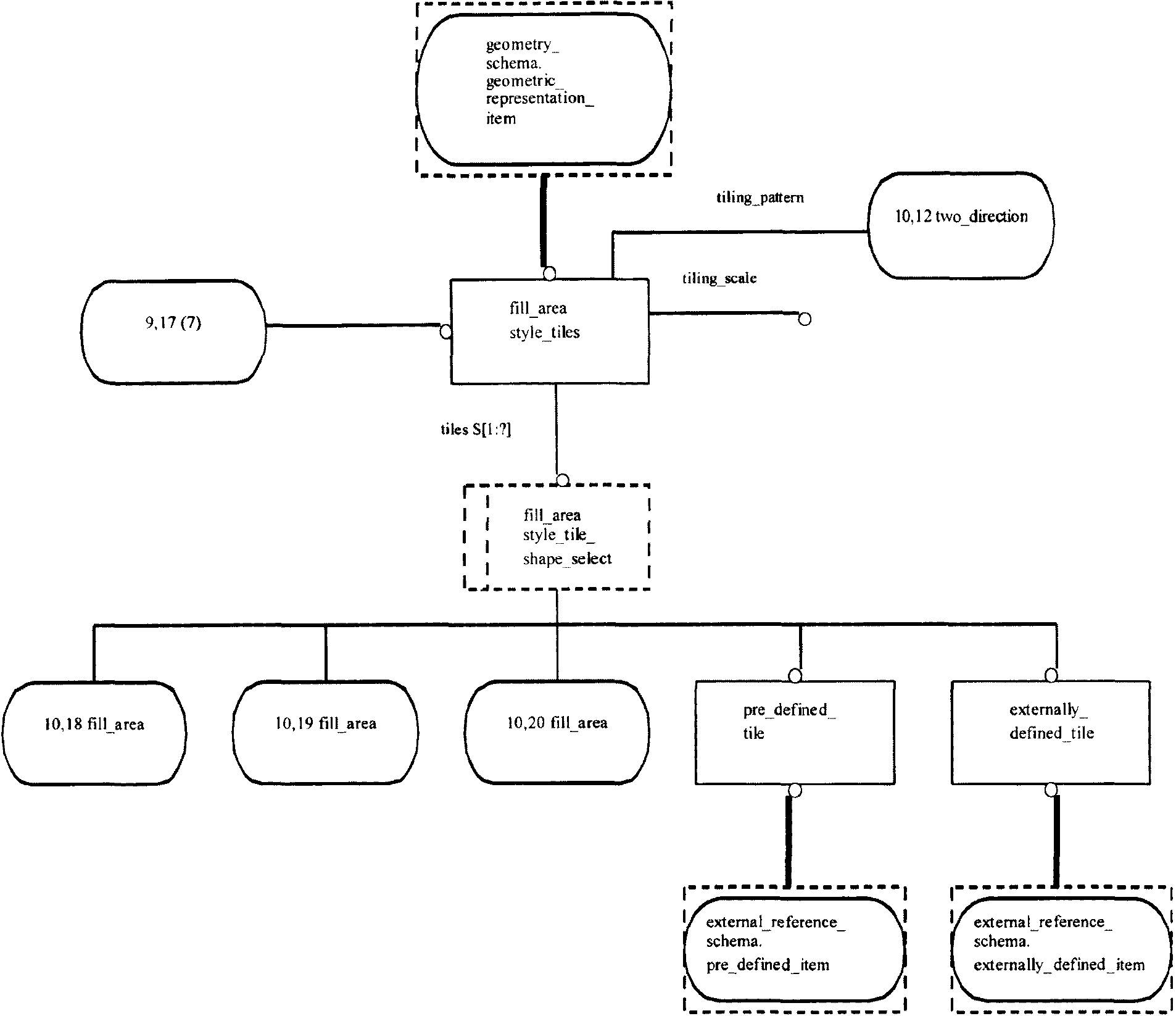

6.3.11 Тип fill_area_style_tile_shape_select

Тип fill_area_style_tile_shape_select используют для определения объектов fill_area_style_tiles. Данный тип обеспечивает выбор различных форм и исходных данных для выбора заполняющих ячеек.

EXPRESS-спецификация

TYPE fill_area_style_tile_shape_select = SELECT

(fill_area_style_tile_curve_with_style,

fill_area_style_tile_coloured_region,

fill_area_style_tile_symbol_with_style,

pre_defined_tile,

externally_defined_tile);

END_TYPE;

6.3.12 Тип curve_or_annotation_curve_occurrence

Тип curve_or_annotation_curve_occurrence описывает объекты curve или annotation_curve_occurrence, определяющие границу объекта fill_area_style_tile_coloured_region.

EXPRESS-спецификация

TYPE curve_or_annotation_curve_occurrence = SELECT

(curve,

annotation_curve_occurrence);

END_TYPE;

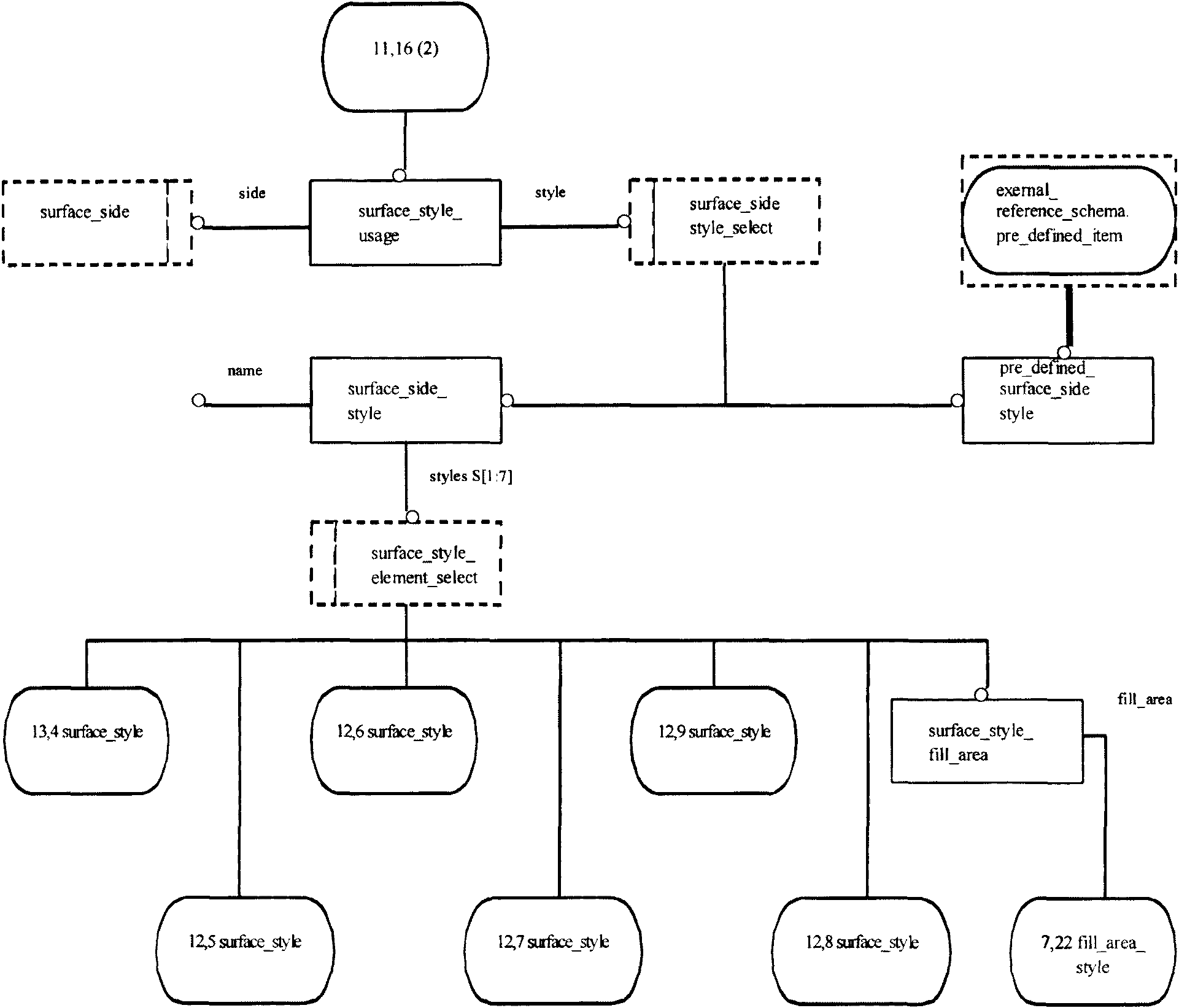

6.3.13 Тип surface_side

Тип surface_side используется объектом surface_style_usage при указании сторон поверхности, для которых применяется конкретный стиль.

EXPRESS-спецификация

TYPE surface_side = ENUMERATION OF

(positive,

negative

both);

END_TYPE;

Определения элементов перечисления

positive - сторона поверхности, соответствующая направлению нормали к ней;

negative - сторона поверхности, противоположная направлению нормали к ней;

both - обе стороны поверхности.

6.3.14 Тип surface_side_style_select

Тип surface_side_style_select определяет выбор одного из объектов surface_side_style или pre_defined_surface_side_style.

EXPRESS-спецификация

TYPE surface_side_style_select = SELECT

(surface_side_style,

pre_defined_surface_side_style);

END_TYPE;

6.3.15 Тип surface_style_element_select

Тип surface_style_element_select определяет выбор различных стилей описания поверхности, используемых при представлении сторон этой поверхности.

EXPRESS-спецификация

TYPE surface_style_element_select = SELECT

(surface_style_fill_area,

surface_style_boundary,

surface_style_silhouette,

surface_style_segmentation_curve,

surface_style_control_grid,

surface_style_parameter_line,

surface_style_rendering);

END_TYPE;

6.3.16 Тип curve_or_render

Тип curve_or_render используют для описания нескольких стилей поверхности при задании видов кривых на ней.

EXPRESS-спецификация

TYPE curve_or_render = SELECT

(curve_style,

curve_style_rendering);

END_TYPE;

6.3.17 Тип shading_curve_method

Тип shading_curve_method определяет метод, подлежащий использованию при затенении кривых. Затенение кривых (посредством соответствующих полилиний) связано с колористическим выделением определенных сегментов в соответствии с цветовой гаммой отдельных точек кривой.

EXPRESS-спецификация

TYPE shading_curve_method = ENUMERATION OF

(constant_colour,

linear_colour);

END_TYPE;

Определения элементов перечисления

constant_colour - если для кривой в форме таблицы задана цветовая гамма и имеется i-й сегмент, то его колористика должна соответствовать таблице и задаваться сменой цветов на каждой границе сегментов. При этом каждый i-й сегмент должен быть оттенен цветом, заданным для него;

linear_colour - если для кривой в форме таблицы задана цветовая гамма и имеется i-й сегмент, то его колористика должна соответствовать таблице и задаваться сменой цветов на каждой границе сегментов. При этом каждый i-й сегмент должен быть оттенен цветами, заданными для каждой границы сегмента.

6.3.18 Тип direction_count_select

Тип direction_count_select определяет выбор одного из объектов u_direction_count или v_direction_count, используемых для представления параметризованных линий на поверхности.

EXPRESS-спецификация

TYPE direction_count_select = SELECT

(u_direction_count,

v_direction_count);

END_TYPE;

6.3.19 Тип u_direction_count

Тип u_direction_count является положительным целым числом, указывающим количество параметризованных кривых в направлении u параметрической поверхности.

EXPRESS-спецификация

TYPE u_direction_count = INTEGER

WHERE

WR1:SELF > 1;

END_TYPE;

Формальное утверждение

WR1 - номер направления u должен быть больше единицы.

6.3.20 Тип v_direction_count

Тип v_direction_count является положительным целым числом, указывающим количество параметризованных кривых в направлении v параметрической поверхности.

EXPRESS-спецификация

TYPE v_direction_count = INTEGER

WHERE

WR1:SELF > 1;

END_TYPE;

Формальное утверждение

WR1 - номер направления v должен быть больше единицы.

6.3.21 Тип shading_surface_method

Тип shading_surface_method определяет метод затенения поверхностей.

Примечания

1 Описания различных типов затенения поверхности в одних случаях связаны с методами интерполирования результатов ее освещения, а в других - с вычислением ее отражающей способности. В связи с этим метод затенения может быть реализован посредством выбора конвейерной обработки графики в системе изображения с использованием соответствующей интерполяции.

2 В результате использования методов затенения должны быть получены эффекты, соответствующие нижеуказанным элементам перечисления. Необходимые эффекты трудно получить, если силуэт поверхности является самопересекающимся или пересекается с другим силуэтом той же поверхности. В этом случае описание данного эффекта связано с конкретной реализацией.

3 Соответствующие методы затенения реализуются посредством PHIGS PLUS (см. приложения F и D).

EXPRESS-спецификация

TYPE shading_surface_method = ENUMERATION OF

(constant_shading,

colour_shading,

dot_shading,

normal_shading);

END_TYPE;

Определения элементов перечисления

constant_shading - вычисленная отражающая способность каждой фасеты (грани) аппроксимируемой поверхности для определения единого отраженного цвета данной фасеты. Выбор опорной точки на фасете при выполнении этого вычисления определяют в конкретной реализации. Цвет, используемый при вычислении отражающей способности, задают посредством атрибута surface_colour соответствующего объекта surface_style_rendering;

colour_shading - вычисленная отражающая способность каждой вершины (узла) фасеты аппроксимируемой формы изделия с использованием атрибута surface_colour и нормалей к поверхности в каждой вершине фасеты;

dot_shading - любые элементы изделий, используемые в формуле отражающей способности, определяемые нормалями к соответствующим поверхностям в виде набора их местоположений на конкретной поверхности. Эти элементы интерполируют линейно в местах их пересечения с данной поверхностью. Вычисление отражающей способности выполняют для каждой интерполируемой позиции поверхности для указания ее цвета на основе заданных элементов изделий и значений атрибута surface_colour соответствующего объекта surface_style_rendering;

normal_shading - нормали, интерполированные линейно по отношению к местам их пересечения с данной поверхностью. Вычисление отражающей способности выполняют для каждой интерполируемой позиции поверхности для указания ее цвета на основе заданных нормалей и значений атрибута surface_colour соответствующего объекта surface_style_rendering.

Если атрибут surface_colour задают через объект colour_specification, выбор соответствующих цветов должен быть выполнен в рамках цветовой модели, определенной в этом объекте. В противоположном случае данная интерполяция может быть выполнена на основе произвольно выбранной модели.

Примечания

4 Результат выбора цвета зависит от колористики цветовой модели, в рамках которой выполнена соответствующая интерполяция.

5 Примерами цветовых моделей являются RGB, HSV и HLS.

6 Более подробная информация о цветовых моделях и выборе соответствующих цветов приведена в [7].

6.3.22 Тип rendering_properties_select

Тип rendering_properties_select определяет выбор одного из свойств поверхности (отражение или прозрачность).

EXPRESS-спецификация

TYPE rendering_properties_select = SELECT

(surface_style_reflectance_ambient,

surface_style_transparent);

END_TYPE;

6.3.23 Тип character_style_select

Тип character_style_select определяет выбор одного из объектов character_glyph_style_stroke, character_glyph_style_outline или text_style_for_defined_font.

EXPRESS-спецификация

TYPE character_style_select = SELECT

(character_glyph_style_stroke,

character_glyph_style_outline,

text_style_for_defined_font);

END_TYPE;

6.3.24 Тип text_justification

Тип text_justification обеспечивает управление выравниванием текста.

Примечание - В прикладных протоколах должны быть заданы соответствующие значения text_justification и пояснен их смысл.

EXPRESS-спецификация

TYPE text_justification = lable;

END_TYPE;

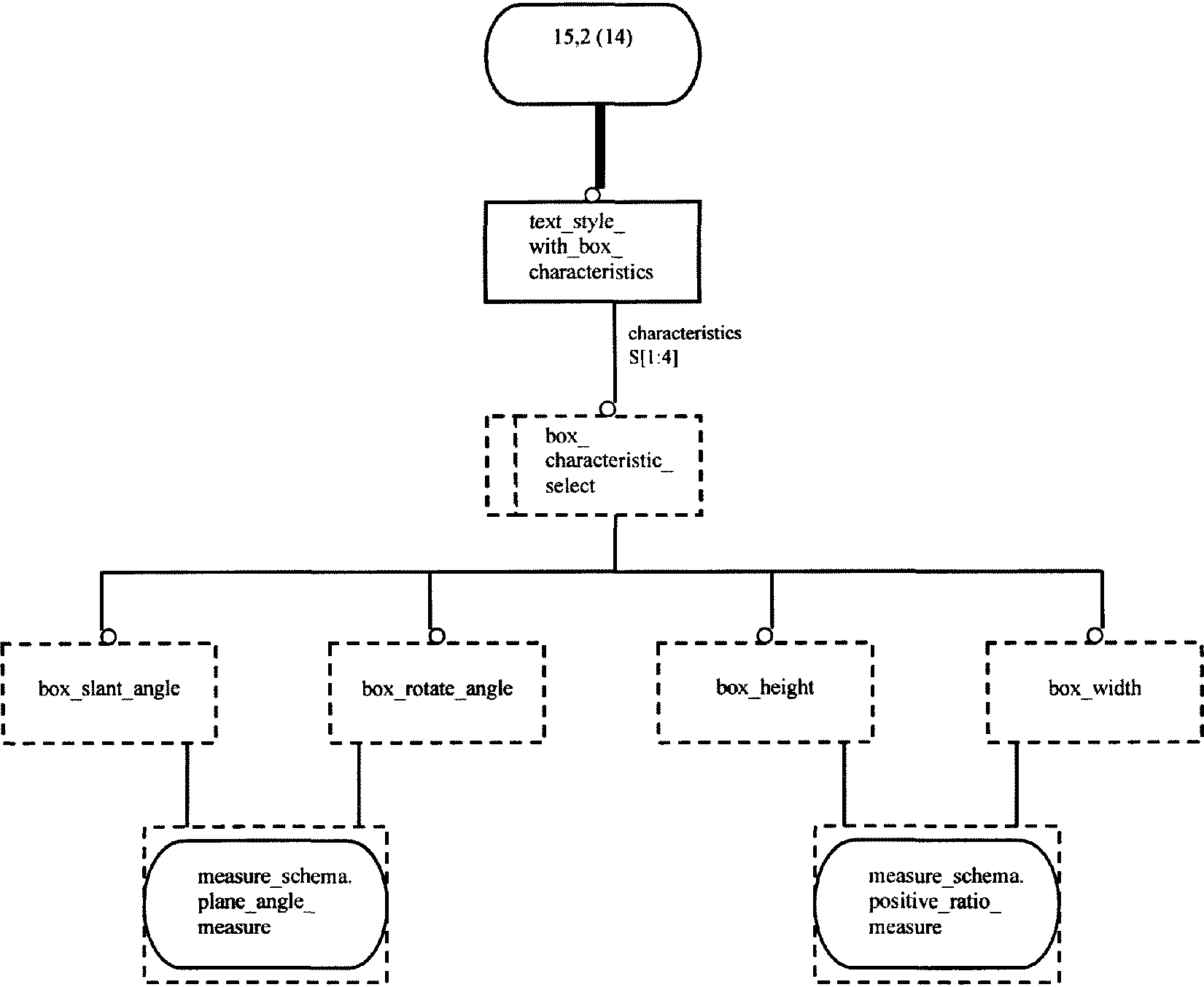

6.3.25 Тип box_characteristic_select

Тип box_characteristic_select определяет выбор одного из типов box_height, box_width, box_slant_angle и box_rotate_angle.

EXPRESS-спецификация

TYPE box_characteristic_select = SELECT

(box_height,

box_width,

box_slant_angle,

box_rotate_angle);

END_TYPE;

6.3.26 Тип box_height

Тип box_height задает максимальный масштабируемый размер глифа символа.

EXPRESS-спецификация

TYPE box_height = positive_ratio_measure;

END_TYPE;

6.3.27 Тип box_width

Тип box_width определяет коэффициент масштабирования ширины в определении глифа символа.

EXPRESS-спецификация

TYPE box_width = positive_ratio_measure;

END_TYPE;

6.3.28 Тип box_slant_angle

Тип box_slant_angle определяет угол наклона "ящика" глифа символа, представляемого в виде параллелограмма; данный угол определяет наклон вертикальной границы "ячейки" символа к перпендикуляру к нижней границе данной "ячейки".

Примечание - Пояснение box_slant_angle приведено на рисунке 17.

EXPRESS-спецификация

TYPE box_slant_angle = plane_angle_measure;

END_TYPE;

Неформальное утверждение

IP1: тип box_slant_angle должен иметь значение от 0° до 90°.

6.3.29 Тип box_rotate_angle

Тип box_rotate_angle задает угол поворота "ячейки" глифа символа относительно горизонтального положения текстовой строки; данный угол определяет наклон вертикальной границы глифа к перпендикуляру к горизонтали строки.

Примечание - Пояснение box_rotate_angle приведено на рисунке 17.

Рисунок 17 - Наклон и поворот ячейки

EXPRESS-спецификация

TYPE box_rotate_angle = plane_angle_measure;

END_TYPE;

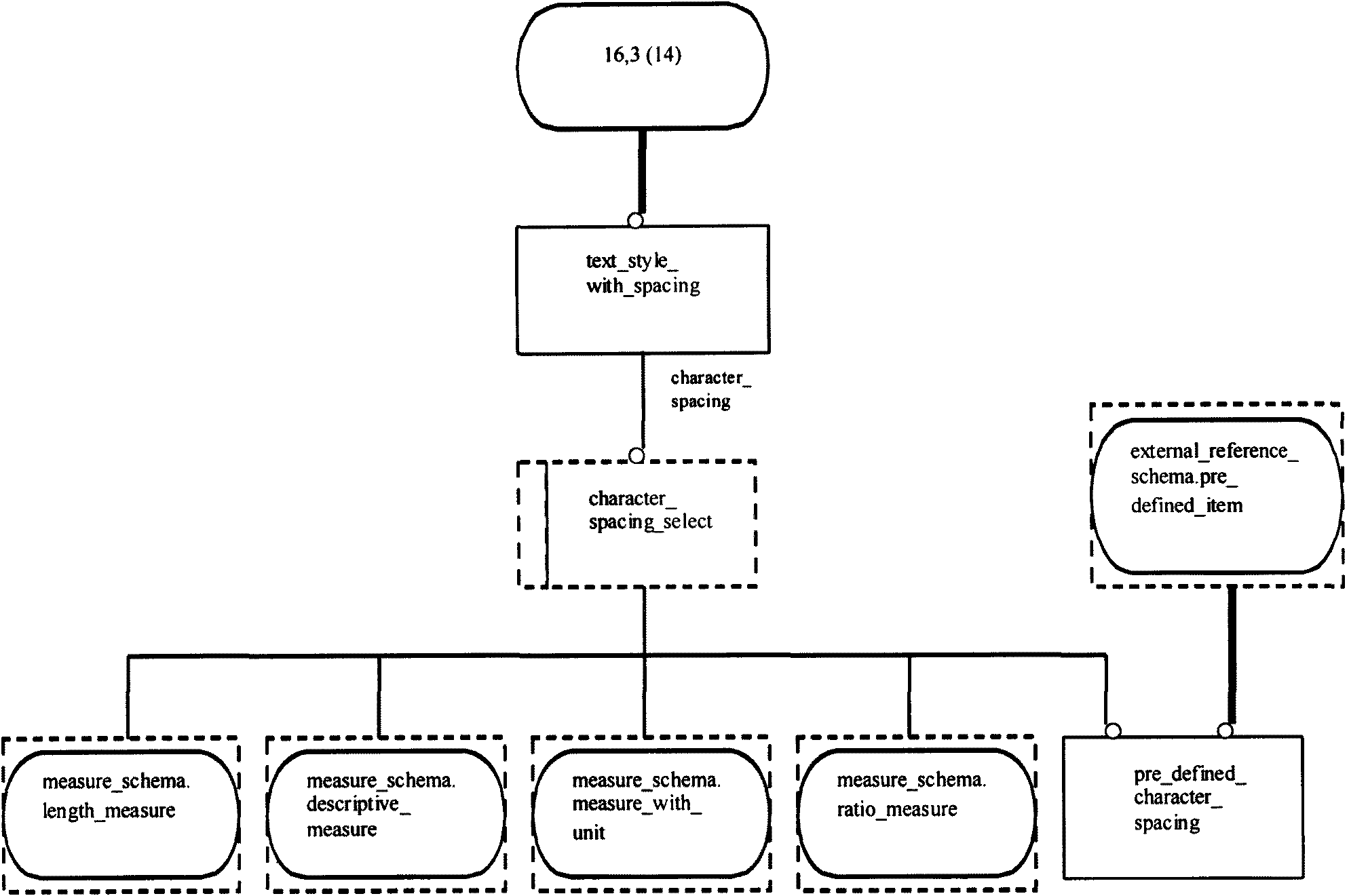

6.3.30 Тип character_spacing_select

Тип character_spacing_select определяет выбор одного из объектов length_measure, ratio_measure, measure_with_unit, descriptive_measure и pre_defined_character_spacing. Данный тип используют для определения пробелов между смежными символами в текстовой строке.

EXPRESS-спецификация

TYPE character_spacing_select = SELECT

(length_measure,

ratio_measure,

measure_with_unit,

descriptive_measure,

pre_defined_character_spacing);

END_TYPE;

6.3.31 Тип symbol_style_select

Тип symbol_style_select определяет выбор одного из объектов symbol_element_style или symbol_colour. Данный тип используют для определения стиля элементов символа или цвета данного символа в целом.

EXPRESS-спецификация

TYPE symbol_style_select = SELECT

(symbol_element_style,

symbol_colour);

END_TYPE;

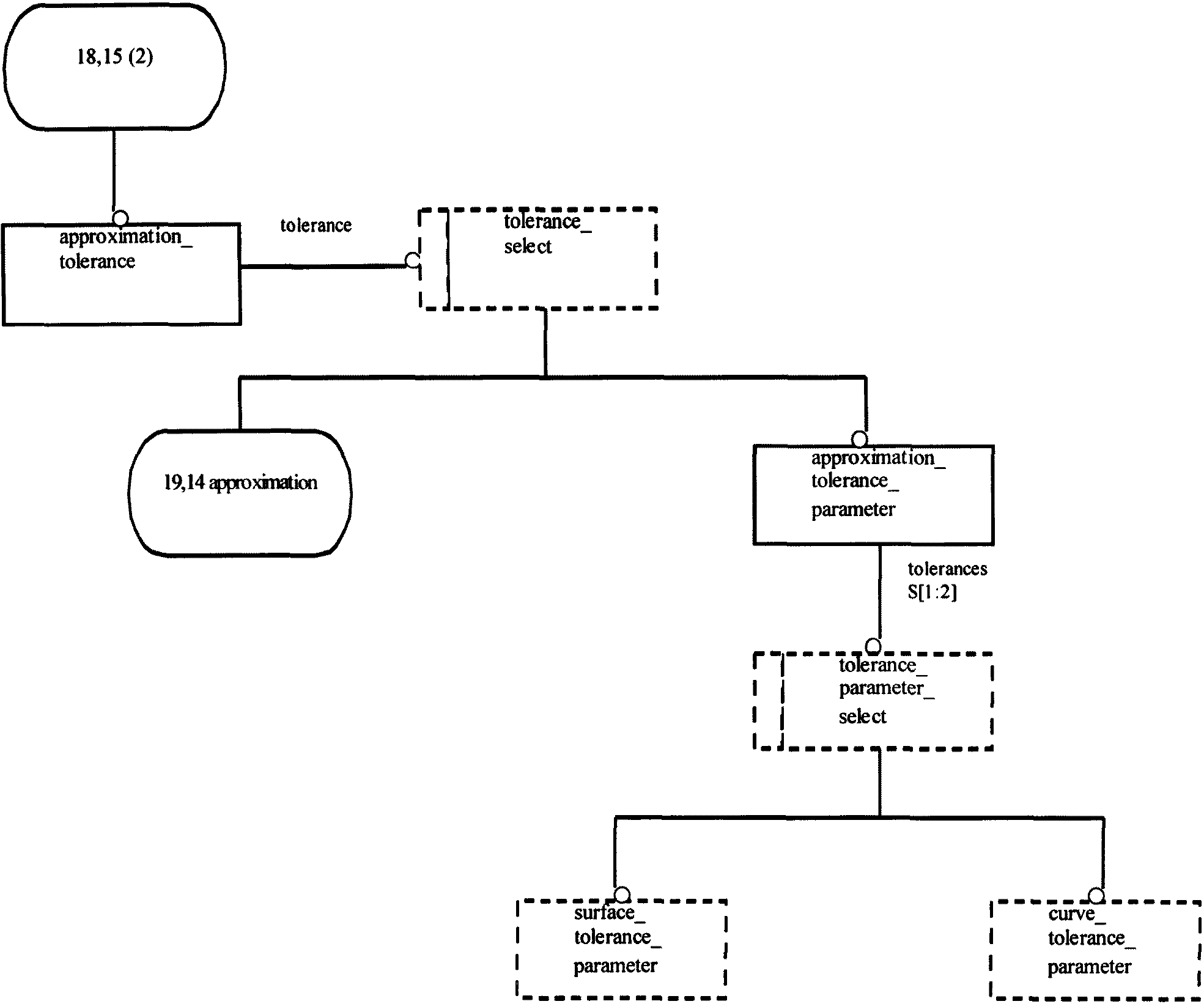

6.3.32 Тип tolerance_select

Тип tolerance_select используется объектом approximation_tolerance для выбора одного из объектов approximation_tolerance_deviation или approximation_tolerance_parameter.

EXPRESS-спецификация

TYPE tolerance_select = SELECT

(approximation_tolerance_deviation,

approximation_tolerance_parameter);

END_TYPE;

6.3.33 Тип approximation_method

Тип approximation_method используют для перечисления двух возможных методов создания ячеистых структур кривых и поверхностей посредством линейных сегментов (линейной аппроксимации) или ячеек из плоских многоугольников.

EXPRESS-спецификация

TYPE approximation_method = ENUMERATION OF

(chordal_deviation,

chordal_length);

END_TYPE;

Определения элементов перечисления

chordal_deviation - кривые, аппроксимированные так, что расстояние между данной кривой и аппроксимирующим ее линейным сегментом не превышает установленного значения. Поверхности, аппроксимированные так, что расстояние между данной поверхностью и аппроксимирующими ее многоугольниками не превышает установленного значения. Данные расстояния измеряют в направлении нормали, возведенной к данному сегменту или многоугольнику. Данный тип измеряют в единицах пространства формы изделия или единицах объекта presentation_area, заданных через объект approximation_tolerance_deviation;

chordal_length - кривые, аппроксимированные так, что соответствующие линейные сегменты имеют одинаковую длину. Поверхности, аппроксимированные так, что грани соответствующих плоских многоугольников имеют одинаковую длину. Данный тип измеряют в единицах пространства формы изделия или единицах объекта presentation_area, заданных через объект approximation_tolerance_deviation.

Примечание - На рисунке 18 проиллюстрированы элементы chordal_deviation и chordal_length.

a - аппроксимированный допуск

Рисунок 18 - Отклонение и длина хорды

6.3.34 Тип tolerance_deviation_select

Тип tolerance_deviation_select используется объектом approximation_tolerance_deviation для выбора одного из типов curve_tolerance_deviation или surface_tolerance_deviation.

EXPRESS-спецификация

TYPE tolerance_deviation_select = SELECT

(curve_tolerance_deviation,

surface_tolerance_deviation);

END_TYPE;

6.3.35 Тип curve_tolerance_deviation

Тип curve_tolerance_deviation определяет аппроксимированный допуск для кривой через значение его отклонения.

EXPRESS-спецификация

TYPE curve_tolerance_deviation = positive_length_measure;

END_TYPE;

6.3.36 Тип surface_tolerance_deviation

Тип surface_tolerance_deviation определяет аппроксимированный допуск для поверхности через значение его отклонения.

EXPRESS-спецификация

TYPE surface_tolerance_deviation = positive_length_measure;

END_TYPE;

6.3.37 Тип product_or_presentation_space

Тип product_or_presentation_space используется объектом approximation_tolerance_deviation для определения пространства, в котором заданы значения допусков.

EXPRESS-спецификация

TYPE product_or_presentation_space = ENUMERATION OF

(product_shape_space,

presentation_area_space);

END_TYPE;

Определения элементов перечисления

product_shape_space - заданное пространство для представления элемента формы изделия;

presentation_area_space - координатное пространство, в котором размещен объект presentation_area.

6.3.38 Тип tolerance_parameter_select

Тип tolerance_parameter_select используется объектом approximation_tolerance_parameter для выбора одного из объектов curve_tolerance_parameter или surface_tolerance_parameter.

EXPRESS-спецификация

TYPE tolerance_parameter_select = SELECT

(curve_tolerance_parameter,

surface_tolerance_parameter);

END_TYPE;

6.3.39 Тип curve_tolerance_parameter

Тип curve_tolerance_parameter задает аппроксимированный допуск для кривых в единицах параметризованного пространства.

EXPRESS-спецификация

TYPE curve_tolerance_parameter = REAL;

END_TYPE;

6.3.40 Тип surface_tolerance_parameter

Тип surface_tolerance_parameter задает аппроксимированный допуск для поверхностей в единицах параметризованного пространства.

EXPRESS-спецификация

TYPE surface_tolerance_parameter = REAL;

END_TYPE;

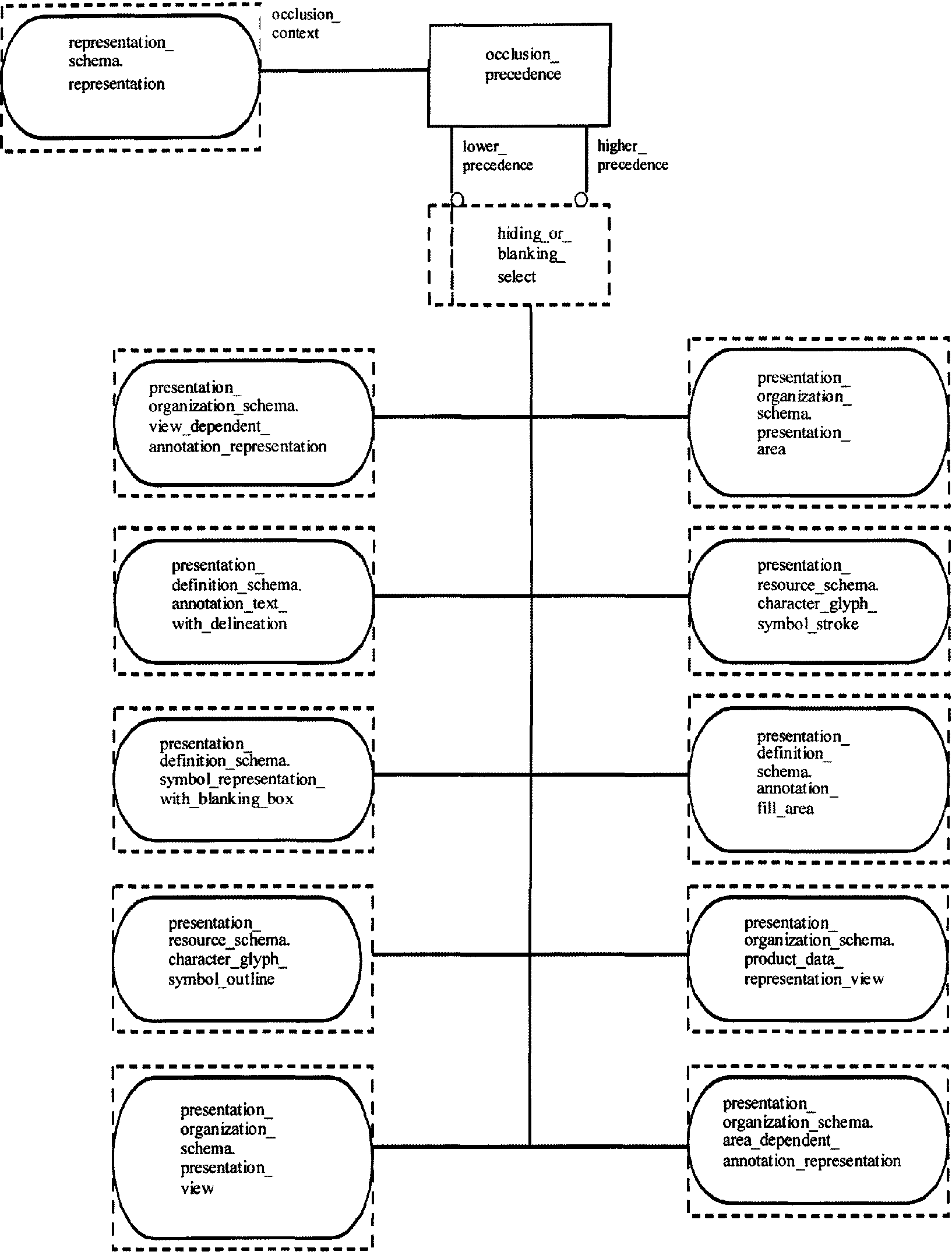

6.3.41 Тип hiding_or_blanking_select

Тип hidingor_blanking_select определяет объекты, которые могут быть скрыты или пропущены посредством объектов, входящих в данное представление.

EXPRESS-спецификация

TYPE hiding_or_blanking_select = SELECT

(presentation_area,

presentation_view,

product_data_representation_view,

annotation_fill_area,

area_dependent_annotation_representation,

view_dependent_annotation_representation,

annotation_text_with_delineation,

character_glyph_symbol_stroke,

character_glyph_symbol_outline,

symbol_representation_with_blanking_box);

END_TYPE;

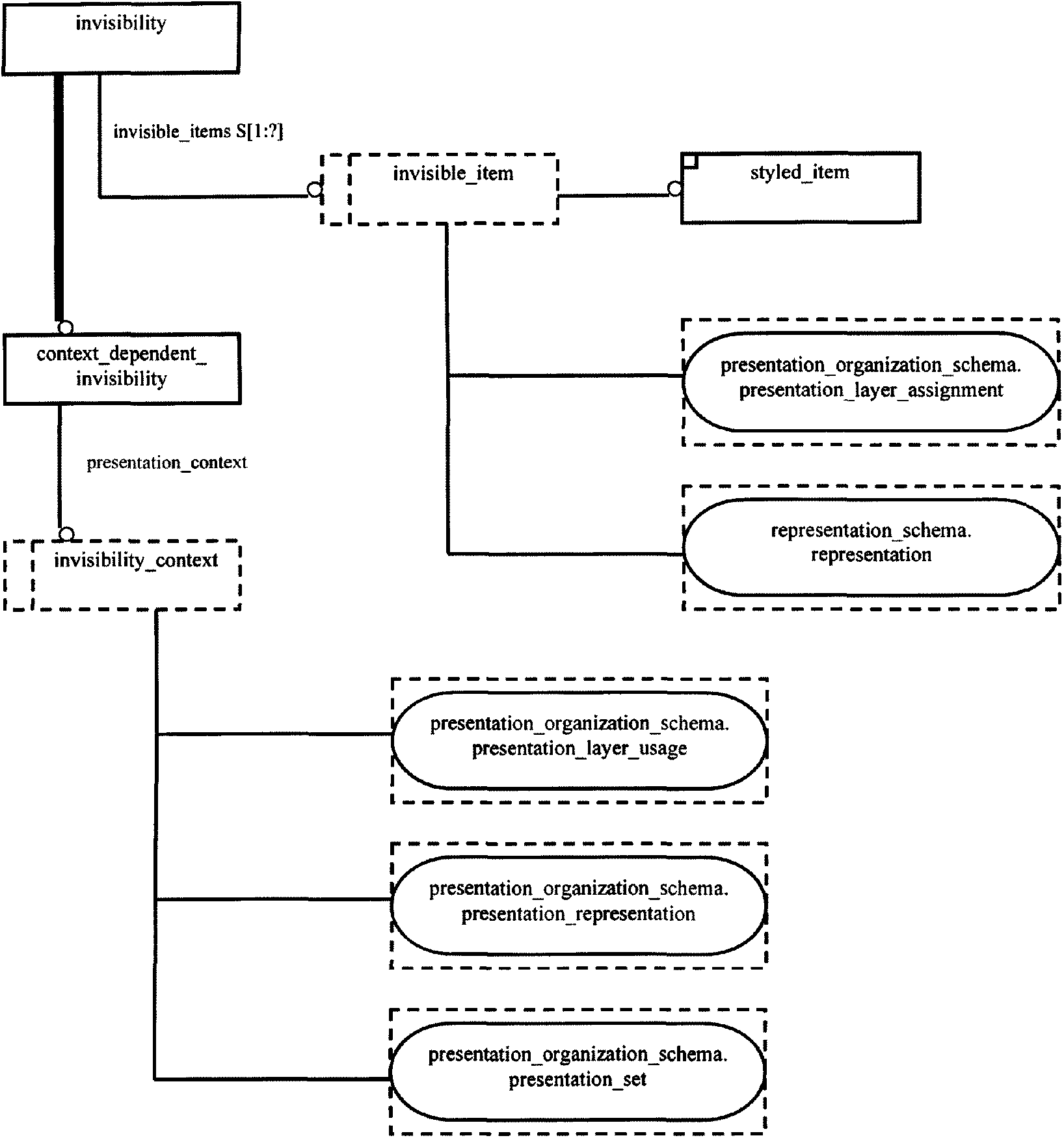

6.3.42 Тип invisibility_context

Тип invisibility_context задает контекст, определяющий возможные невидимые элементы изображения.

EXPRESS-спецификация

TYPE invisibility_context = SELECT

(presentation_layer_usage,

presentation_representation

presentation_set);

END_TYPE;

6.3.43 Тип invisible_item

Тип invisible_item выбирает элементы изображения, обозначаемые как невидимые.

EXPRESS-спецификация

TYPE invisible_item = SELECT

(styled_item,

presentation_layer_assignment,

presentation);

END_TYPE;

6.4 Определение объектов схемы вида представления: задание стиля

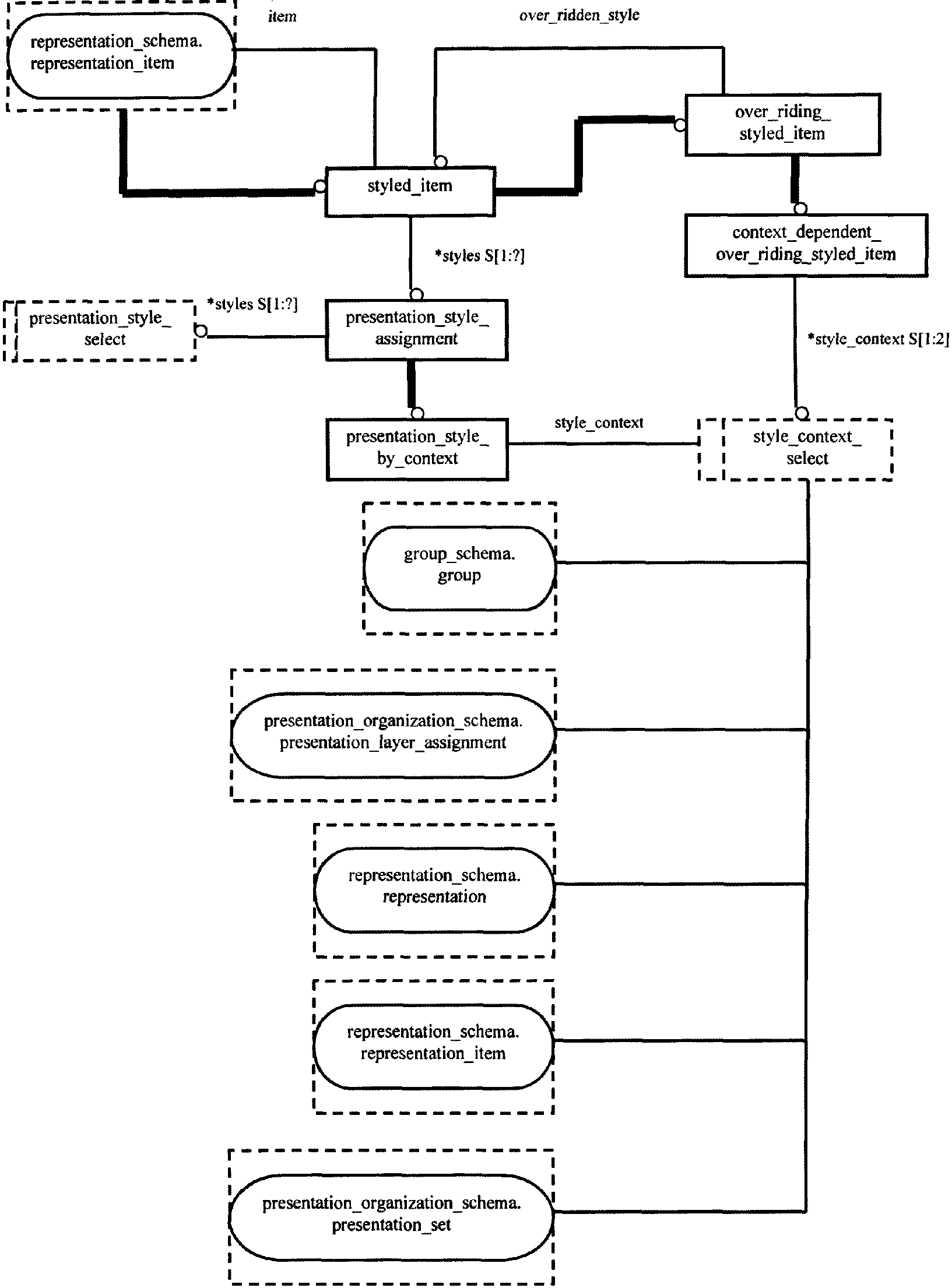

6.4.1 Объект styled_item

Объект styled_item является объектом representation_item с заданным стилем его представления.

EXPRESS-спецификация

*) ENTITY styled_item SUBTYPE OF (representation_item);
styles	: SET [1:?] OF presentation_style_assignment;
item	: representation_item;
WHERE WR1 : (SIZEOF(SELF.styles) = 1) XOR (SIZEOF(QUERY(pres_style <* SELF.styles \| NOT ('PRESENTATION_APPEARANCE_SCHEMA.' + PRESENTATION_STYLE_BY_CONTEXT' IN TYPEOF(pres_style)) )) = 0); END_TYPE; (*

Определения атрибутов

styles - стили, заданные для конкретного элемента;

item - элемент с заданными стилями.

Формальное утверждение

WR1 - в набор объектов style должен входить только один стиль, или данный набор должен содержать объекты presentation_style_by_context.

Примечание - Это гарантирует отсутствие конфликтов между стилями; кроме того, конкретный стиль может быть задан только в определенном контексте.

6.4.2 Объект over_riding_styled_item

Объектом over_riding_styled_item является объект styled_item, стиль которого задан через другой ранее определенный стиль. Это происходит, когда атрибут over_ridden_style.styled_item и данный over_riding_styled_item одновременно прямо или косвенно входят в одно и тоже представление.

Пример 10 - Экземпляр окружности входит в объект geometric_curve_set, являющийся элементом объекта representation. Экземпляр объекта styled_item является элементом того же объекта representation. Рассматриваемый styled_item включает в качестве составляющих данный geometric_curve_set и объект presentation_style_assignment с объектом curve_style, имеющим значение цвета "синий". Экземпляр объекта over_riding_styled_item также является элементом того же представления. Элементами данного over_riding_styled_item являются: экземпляр окружности, экземпляр объекта styled_item в качестве over_ridden_style и объект presentation_style_assignment с объектом curve_style, имеющим значение цвета "красный". В этом случае красный цвет окружности является преимущественным по отношению к синему, заданному geometric_curve_set при его представлении.

EXPRESS-спецификация

ENTITY over_riding_styled_item

SUBTYPE OF (styled_item);

over_ridden_style : styled_item;

END_ENTITY;

Определение атрибута

over_ridden_style - объект styled_item, стиль которого переопределен.

6.4.3 Объект context_dependent_over_riding_styled_item

Объектом context_dependent_over_riding_styled_item является объект over_riding_styled_item, стиль которого задан через другой ранее определенный атрибутом representation.representation_item или комбинацию объектов representation и representation_item, посредством которой стилизуют данный элемент.

Пример 11 - Экземпляр окружности использован в экземпляре 1 объекта geometric_curve_set, являющегося элементом экземпляра 1 объекта representation. В настоящем примере окружность ограничивает головку винта дверной петли. Экземпляр объекта styled_item является элементом экземпляра 1 объекта representation. В данный styled_item в качестве элементов входят geometric_curve_set и presentation_style_assignment с объектом curve_style, задающим синий цвет. Экземпляр 1 объекта representation входит в экземпляр 2 объекта representation посредством экземпляров 1 объектов representation_map и mapped_item в качестве одной из дверных петель. Экземпляр 1 объекта representation входит в различные конфигурации экземпляра 2 объекта representation посредством экземпляров 2 объектов representation_map и mapped_item в качестве второй дверной петли. Экземпляр context_dependent_over_riding_styled_item также является элементом экземпляра 2 объекта representation. При этом элементами context_dependent_over_riding_styled_item являются: экземпляр окружности, экземпляр styled_item в качестве over_ridden_style, presentation_style_assignment с объектом curve_style, задающим красный цвет, и style_context экземпляра 1 объекта mapped_item. Красный цвет окружности является преимущественным по сравнению с синим, заданным объектом geometric_curve_set для representation, так как он входит в данное представление посредством экземпляра 1 mapped_item. Представление экземпляра 2 объекта representation может включать две различные позиции geometric_curve_set: первую, имеющую головку винта красного цвета, а все другие кривые - синего, и вторую, где все кривые синего цвета.

EXPRESS-спецификация

*) ENTITY context_dependent_over_riding_styled_item SUBTYPE OF (over_riding_styled_item);
style_context	: SET [1:2] OF style_context_select;
WHERE WR1 : (SIZEOF(QUERY (sc <* SELF.style_context \| 'RE'PRESENTATION_SCHEMA.REPRESENTATION' IN TYPEOF(sc))) = 1) AND (SIZEOF(QUERY(sc <* SELF.style_context \| REPRESENTATION_SCHEMA.REPRESENTATION_ITEM' IN TYPEOF(sc))) = 1); END_ENTITY; (*

Определение атрибута

style_context - набор из одного или двух контекстов для переопределения соответствующего стиля.

Формальное утверждение

WR1 - в набор style_context не должно входить более одного объекта representation и representation_item.

6.4.4 Объект presentation_style_assignment

Объект presentation_style_assignment представляет собой набор стилей, заданных в объекте representation_item с целью представления конкретного элемента. Определения этих стилей влияют только на вид элемента конкретного типа. Стиль поверхности связан только с поверхностями. Стили области заполнения и кривой связаны только с кривыми и поверхностями. Стиль точки относится к точкам, кривым и поверхностям. Стиль текста связан только с аннотируемым текстом. Стиль знаков связан только со знаками.

Пример 12 - В случае задания для линии стиля кривой, его следует использовать. В случае задания для линии стилей кривой и точки следует использовать оба стиля.

EXPRESS-спецификация

*) ENTITY presentation_style_assignment
styles	: SET [1:?] OF presentation_style_select;
WHERE WR1 : (SIZEOF (QUERY (style1 <* SELF.styles \| NOT (SIZEOF (QUERY (style2 <* (SELF.styles - style 1) \| NOT ((TYPEOF (style1) <> TYPEOF (style2)) OR (SIZEOF (['PRESENTATION_APPEARANCE_SCHEMA.' + 'SURFACE_STYLE_USAGE', 'PRESENTATION_APPEARANCE_SCHEMA.' + 'EXTERNALLY_DEFINED_STYLE'] * TYPEOF(style1)) = 1) )) = 0 ))) = 0; WR2: (SIZEOF (QUERY(style1 <* SELF.styles \| 'PRESENTATION_APPEARANCE_SCHEMA.SURFACE_STYLE_USAGE' IN TYPEOF (style1) )) < = 2; END_ENTITY; (*

Определение атрибута

styles - набор стилей представления, заданных в объекте representation_item.

Формальные утверждения

WR1 - один и тот же стиль не должен использоваться дважды, за исключением объектов externally_defined_style и surface_style_usage;

WR2 - в наборе стилей объект surfage_style_usage не должен использоваться более двух раз.

Неформальные утверждения

IP1 - внешне определенный стиль не должен противоречить другим стилям того же объекта presentation_style_assignment, включая другие внешне определенные стили.

Примечание - При конфликте одного стиля с другим это связано с различными стилями описания одинаковой характеристики (такой, как цвет или ширина). Например, для одного объекта могут быть заданы два стиля цвета: синий или зеленый;

IP2 - тип каждого стиля должен быть уникальным;

IP3 - если в наборе стилей имеются два экземпляра объекта surface_style_usage, каждый из них должен определять стилизацию противоположных сторон поверхности.

6.4.5 Объект presentation_style_by_context

Объектом presentation_style_by_context является объект presentation_style_assignment, заданный для объекта representation_item и используемый только в контексте конкретного представления.

EXPRESS-спецификация

ENTITY presentation_style_by_context

SUBTYPE OF (presentation_style_assignment);

style_context : style_context_select;

END_ENTITY;

Определение атрибута

style_context - контекст представления, стиль которого задан объектом representation_item.

6.4.6 Объект pre_defined_presentation_style

Объект pre_defined_presentation_style может быть использован для определения некоторых прикладных характеристик видов атрибутов, определенных в рассматриваемой схеме.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_presentation_style

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.4.7 Объект externally_defined_style

Объектом externally_defined_style является внешняя ссылка на стиль представления.

EXPRESS-спецификация

ENTITY externally_defined_style

SUBTYPE OF (externally_defined_item);

END_ENTITY;

6.5 Определения объектов схемы вида представления: стили представления для точек

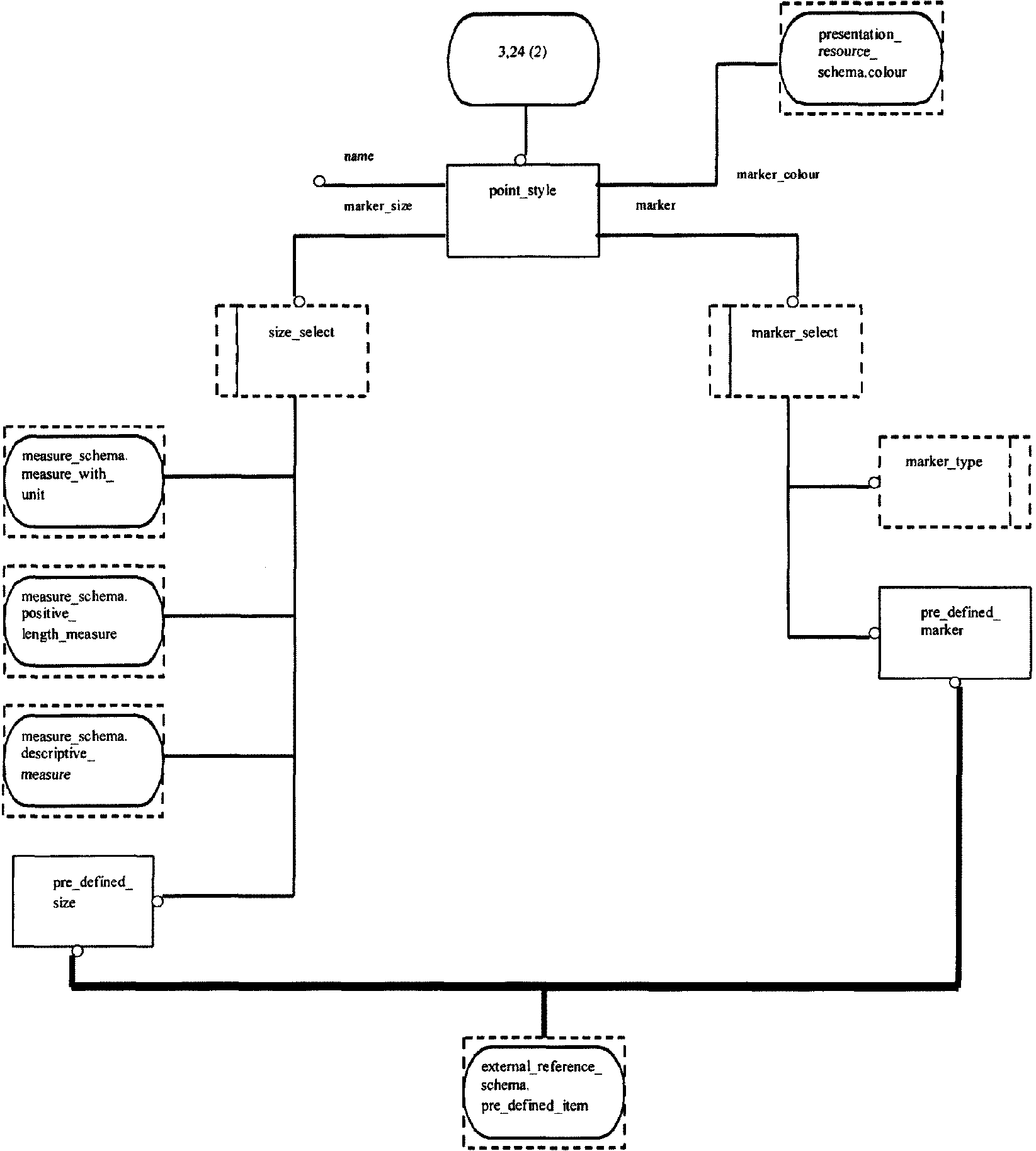

6.5.1 Объект point_style

Объект point_style определяет визуальное представление точек.

EXPRESS-спецификация

*) ENTITY point_style
name	: lable;
marker	: marker_select;
marker_size	: size_select;
marker_colour	: colour;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на point_style;

marker - вид маркера, который следует использовать для представления точки;

marker_size - размер, в единицах объекта presentation_area, используемый для начертания маркера;

marker_colour - цвет маркера.

6.5.2 Объект pre_defined_marker

Объект pre_defined_marker может быть использован для определения прикладных знаков маркера.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_marker

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.5.3 Объект pre_defined_size

Объект pre_defined_size_marker может быть использован для определения прикладных размеров маркера.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_size

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.6 Определения объектов схемы вида представления: стили представления для кривых линий

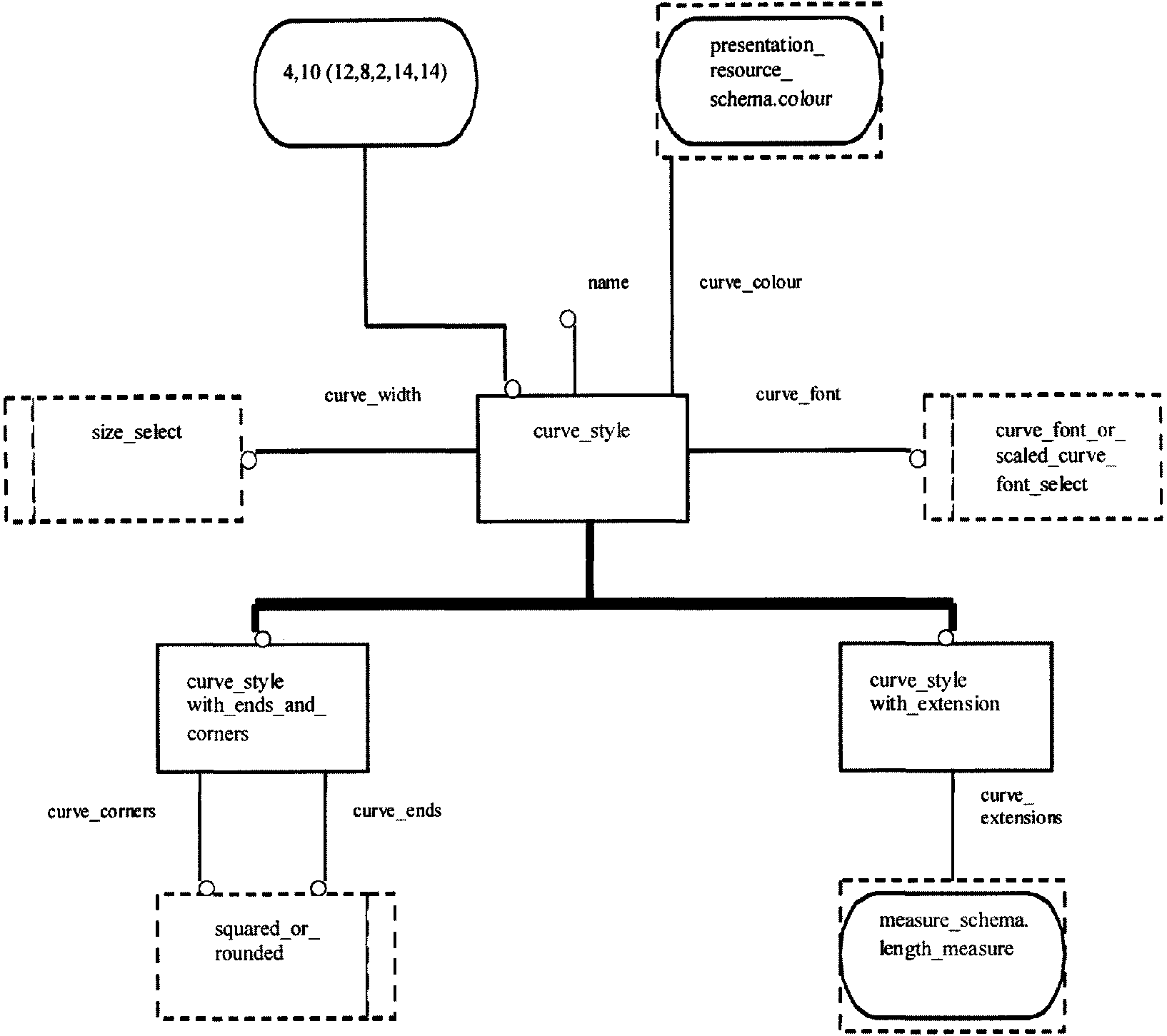

6.6.1 Объект curve_style

Объект curve_style определяет визуальный вид кривой.

EXPRESS-спецификация

*) ENTITY curve_style
name	: lable;
curve_font	: curve_font_or_scaled_curve_font_select;
curve_width	: size_select;
curve_colour	: colour;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на curve_style;

curve_font - объект curve_style_font, масштабированный объект curve_style_font, объект pre_defined_curve_font, масштабированный объект pre_defined_curve_font, объект externally_defined_curve_font или масштабированный externally_defined_curve_font, используемые для представления кривой;

curve_width - ширина (толщина) видимой части представленной кривой, выраженная в единицах объекта presentation_area;

curve_colour - цвет видимой части кривой.

6.6.2 Объект curve_style_with_ends_and_corners

Объект curve_style задает визуальный вид окончаний и угловых положений кривой

EXPRESS-спецификация

*) ENTITY curve_style_with_ends_and_corners SUBTYPE OF (curve_style);
curve_ends	: squared_or_rounded;
curve_corners	: squared_or_rounded;
END_ENTITY; (*

Определения атрибутов

curve_ends - атрибут, определяющий представление концов кривой;

curve_corners - атрибут, определяющий представление угловых положений кривой.

6.6.3 Объект curve_style_with_extension

Объектом curve_style_with_extension является объект curve_style, показывающий отображение концов кривой в представлении (удлиненное или укороченное).

EXPRESS-спецификация

ENTITY curve_style_with_extension

SUBTYPE OF (curve_style);

curve_extension : length_measure;

END_ENTITY;

Определение атрибута

curve_extension - объект length_measure, показывающий, как удлинить или укоротить концы кривой. Если объект length_measure положителен, тогда оба конца кривой должны быть расширены в направлении их касательной на величину, заданную единицами измерения объекта presentation_area. Если объект length_measure отрицателен, тогда кривая должна быть укорочена на абсолютное значение длины, заданное единицами длины объекта presentation_area.

Примечание - См. рисунок 19.

Рисунок 19 - Стиль кривой линии с расширением

6.6.4 Объект pre_defined_curve_font

Объект pre_defined_curve_font может быть использован для определения прикладных шрифтов кривой.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_curve_font

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.6.5 Объект externally_defined_curve_font

Объект externally_defined_curve_font задает внешнюю ссылку на шрифт кривой.

EXPRESS-спецификация

ENTITY externally_defined_curve_font

SUBTYPE OF (externally_defined_item);

END_ENTITY;

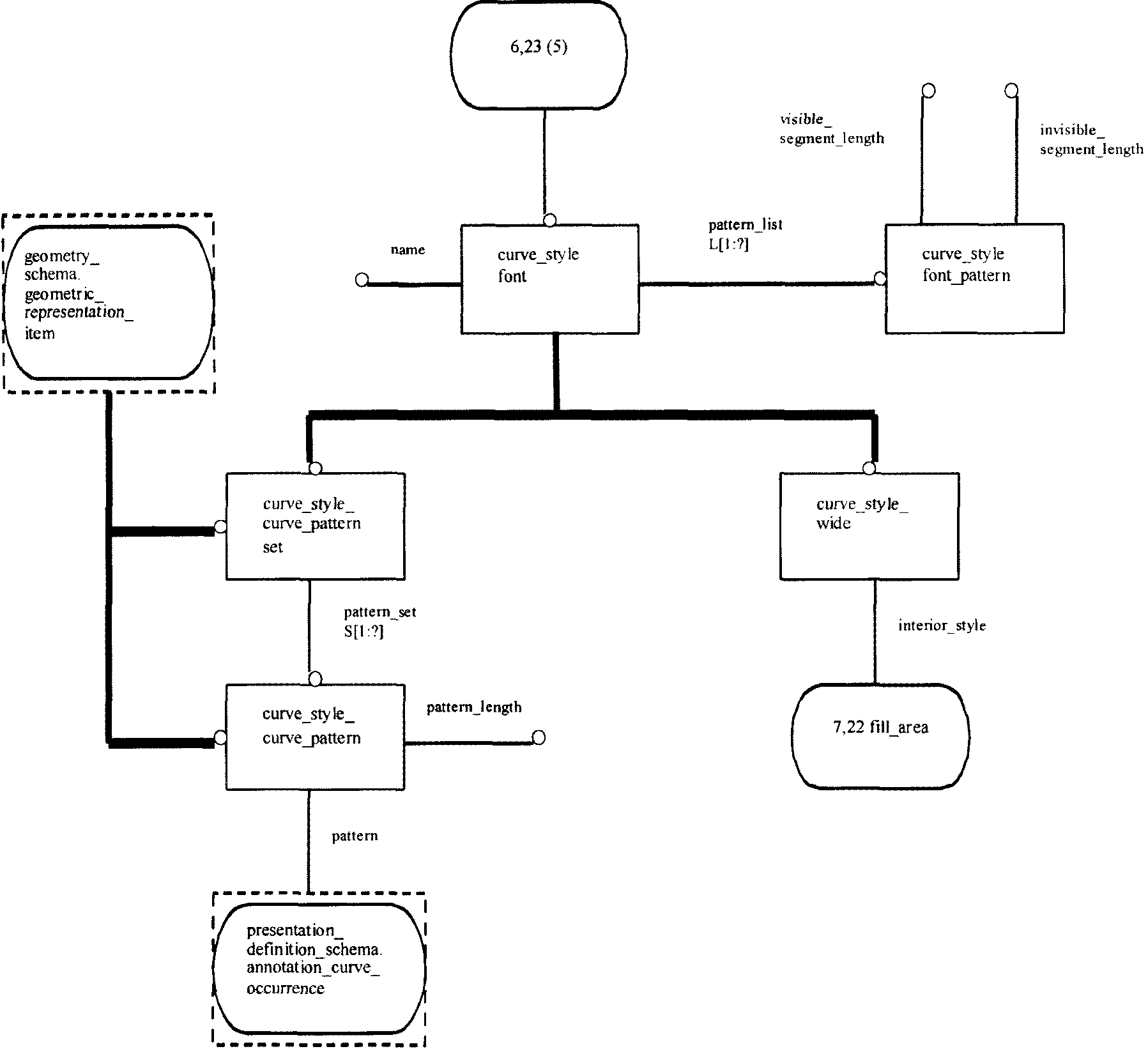

6.6.6 Объект curve_style_font

Объект curve_style_font описывает шаблон из нескольких объектов curve_style_font_patterns. Данный шаблон применяют на всем протяжении кривой.

EXPRESS-спецификация

*) ENTITY curve_style_font
name	: lable;
pattern_list	: LIST [1:?] OF curve_style_font_pattern;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на curve_style_font;

pattern_list - список объектов curve_style_font_pattern, содержащий шаблоны, используемые для вычерчивания кривых. Данные шаблоны реализуют в порядке их перечисления в списке.

Неформальные утверждения

IP1 - кривая всегда начинается с полного шаблона;

IP2 - шаблон шрифта ограничивает конец кривой и может быть неполным.

6.6.7 Объект curve_style_font_pattern

Объект curve_style_font_pattern представляет собой пару видимых и невидимых сегментов кривой, заданных в единицах объекта presentation_area.

EXPRESS-спецификация

*) ENTITY curve_style_font_pattern
visible_segment_length	: positive_length_measure;
invisible_segment_length	: positive_length_measure;
END_ENTITY; (*

Определения атрибутов

visible_segment_length - длина видимого сегмента шаблона, заданная в единицах измерения объекта presentation_area;

invisible_segment_length - длина невидимого сегмента шаблона, заданная в единицах измерения объекта presentation_area.

6.6.8 Объект curve_style_wide

Объект curve_style_wide определяет стиль заполнения видимых сегментов кривой. Его используют при стилистическом оформлении кривых с ячеистой структурой или штрих-пунктирных линий, а также при оформлении границ сегментов кривой.

EXPRESS-спецификация

ENTITY curve_style_wide

SUBTYPE OF (curve_style_font);

interior_style : fill_area_style;

END_ENTITY;

Определение атрибута

interior_style - стиль заполнения видимых сегментов кривой посредством "ячеек" или штрихов.

6.6.9 Объект curve_style_curve_pattern_set

Объект curve_style_curve_pattern_set определяет стиль заполнения видимых сегментов кривой в соответствии с повторяющимися шаблонами. Данный объект дублируется на всем протяжении видимых сегментов кривой.

EXPRESS-спецификация

*) ENTITY curve_style_curve_pattern_set SUBTYPE OF (curve_style_font; geometric_representation_item);
pattern_set	: SET [1:?] OF curve_style_curve_pattern;
END_ENTITY; (*

Определение атрибута

pattern_set - повторяемый объект pattern_set, содержащий набор объектов curve_style_curve_pattern.

Неформальные утверждения

IP1 - кривая всегда начинается с полного шаблона;

IP2 - шаблон кривой ограничивает конец кривой и может быть неполным.

6.6.10 Объект curve_style_curve_pattern

Объект curve_style_curve_pattern определяет шаблон кривой, используемый в объекте curve_style_curve_pattern_set. Объект curve_style_curve_pattern задают в виде локального шаблона в определенной системе координат, распространяемого на видимые сегменты исходной кривой. Проецируемая кривая касательна к оси x и нормальна к оси y системы координат, определяющей данный локальный шаблон.

Примечание - Иллюстрация объекта curve_style_curve_pattern приведена на рисунке 20.

Рисунок 20 - Стиль изображения кривой

EXPRESS-спецификация

*) ENTITY curve_style_curve_pattern SUBTYPE OF (geometric_representation_item);
pattern	: annotation_curve_occurrence;
pattern_length	: positive_length_measure;
END_ENTITY; (*

Определения атрибутов

pattern - дублируемый шаблон для заполнения кривой. Данный шаблон определяют как объект annotation_curve_occurrence, поэтому он связан с объектом presentation_style;

pattern_length - длина шаблона в единицах, заданных объектом presentation_area.

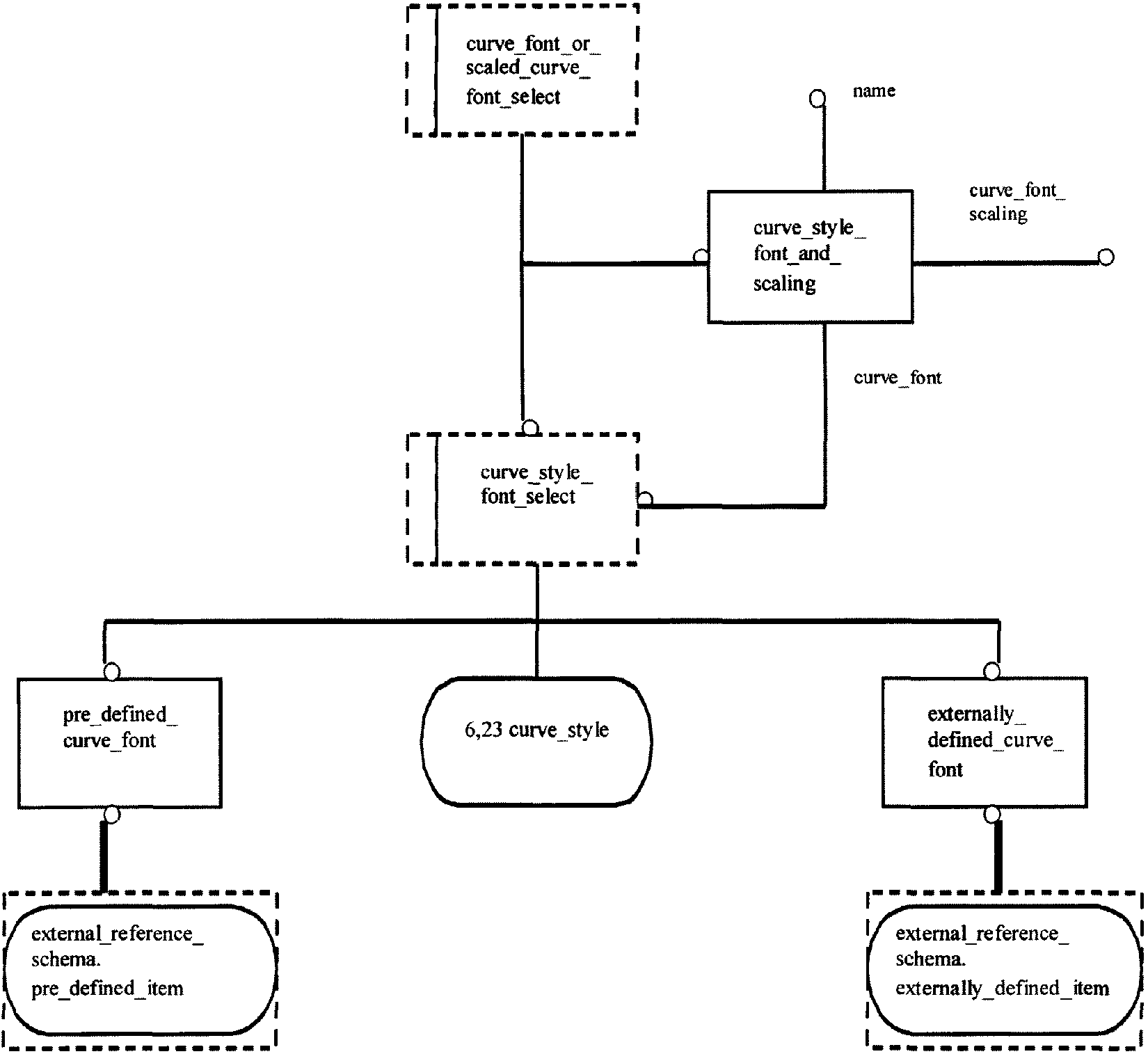

6.6.11 Объект curve_style_font_and_scaling

Объект curve_style_font_and_scaling используют для масштабирования конкретного объекта curve_style_font.

EXPRESS-спецификация

*) ENTITY curve_style_font_and_scaling
name	: lable;
curve_font	: curve_style_font_select;
curve_font_scaling	: REAL;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на объект curve_style_font_and_scaling;

curve_font - масштабируемый объект curve_font;

curve_font_scaling - коэффициент масштабирования.

6.7 Определения объектов схемы вида представления: стили представления для заполненных областей

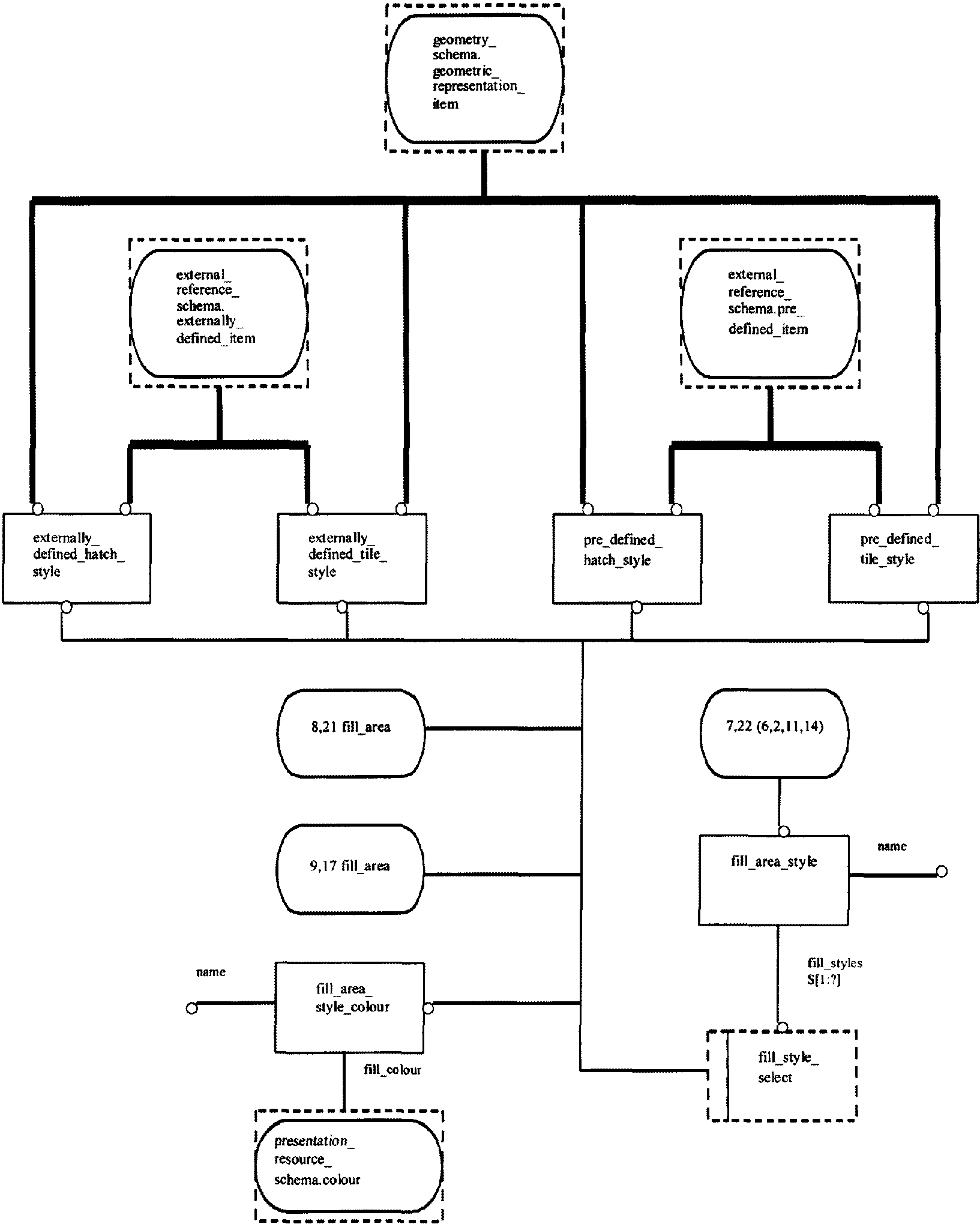

6.7.1 Объект fill_area_style

Объект fill_area_style задает стиль для заполнения видимых сегментов кривой, аннотируемых заполняемых областей или поверхностей в виде ячеек или штриховки.

EXPRESS-спецификация

*) ENTITY fill_area_style
name	: lable;
fill_styles	: SET [1:?] OF fill_style_select;
WHERE WR1 : SIZEOF(QUERY (fill_style <* SELF.fill_styles \| 'PRESENTATION_APPEARANCE_SCHEMA.'+ 'FILL_AREA_STYLE_COLOUR' IN TYPEOF(fill_style) )) <= 1; END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на fill_area_style;

fill_styles - набор стилей заполнения областей для представления видимых сегментов кривой, аннотируемых заполняемых областей или поверхностей.

Формальное утверждение

WR1 - в наборе объектов fill_styles не должно быть более одного объекта fill_area_style_colour.

6.7.2 Объект fill_area_style_colour

Объект fill_area_style_colour определяет цвет, используемый для сплошного заполнения видимых сегментов кривой, аннотируемых заполняемых областей или поверхностей.

EXPRESS-спецификация

*) ENTITY fill_area_style_colour
name	: lable;
fill_colour	: colour;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на fill_area_style_colour;

fill_colour - цвет, используемый для заливки конкретной области.

6.7.3 Объект pre_defined_hatch_style

Объект pre_defined_hatch_style является стилем штриховки, заданным для прикладных протоколов, определяющих стиль штриховки сплошными или пунктирными линиями.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_hatch_style

SUBTYPE OF (pre_defined_item, geometric_representation_item);

END_ENTITY;

6.7.4 Объект externally_defined_hatch_style

Объект externally_defined_hatch_style задает внешнюю ссылку на стиль штриховки.

EXPRESS-спецификация

ENTITY externally_defined_hatch_style

SUBTYPE OF (externally_defined_item, geometric_representation_item);

END_ENTITY;

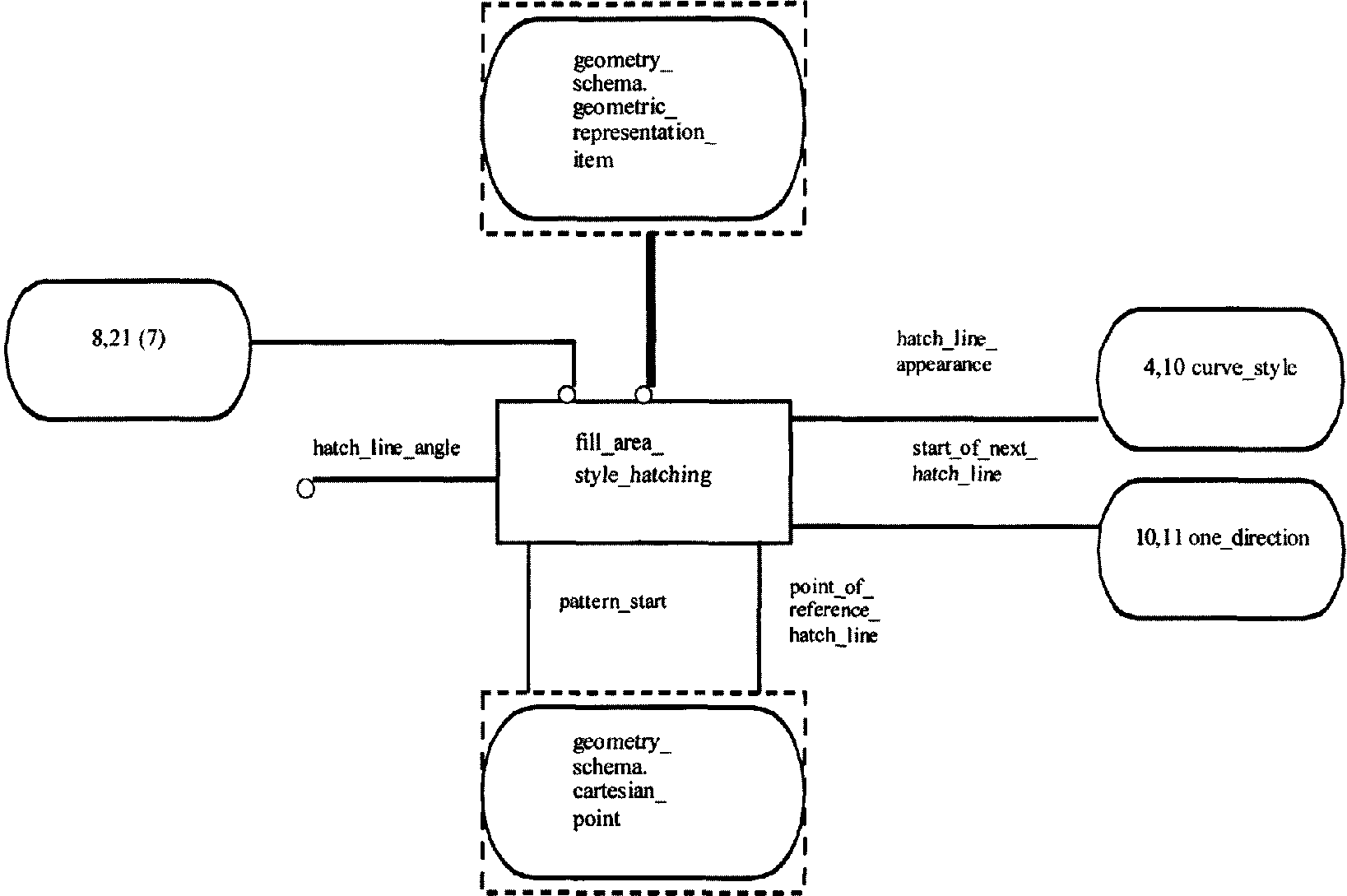

6.7.5 Объект fill_area_style_hatching

Объект fill_area_style_hatching определяет стилизуемые отрезки для штриховки видимых сегментов кривых, аннотируемых заполняемых областей или поверхностей.

EXPRESS-спецификация

*) ENTITY fill_area_style_hatching SUBTYPE OF (geometric_representation_item);
hatch_line_appearance	: curve_style;
start_of_next_hatch_line	: one_direction_repeat_factor;
point_of_reference_hatch_line	: cartesian_point;
pattern_start	: cartesian_point;
hatch_line_angle	: plane_angle_measure;
END_ENTITY; (*

Определения атрибутов

hatch_line_appearance - объект curve_style для линий штриховки. Любой curve_style должен быть привязан к началу линии штриховки. Начало эталонной штриховой линии задают посредством атрибута pattern_start. Начало любой другой линии штриховки задают посредством включения ряда атрибутов start_of_next_hatch_line в атрибут pattern_start;

start_of_next_hatch_line - сдвиг между смежными линиями штриховки, заданный в виде вектора;

point_of_reference_hatch_line - начало отображения объекта fill_area_style_hatching на кривую, аннотируемую заполняемую область или поверхность;

pattern_start - исходная точка объекта curve_style для reference_hatch_line;

hatch_line_angle - угол, задающий направление параллельных линий штриховки.

Примечание - Объект fill_area_style_hatching проиллюстрирован на рисунке 21.

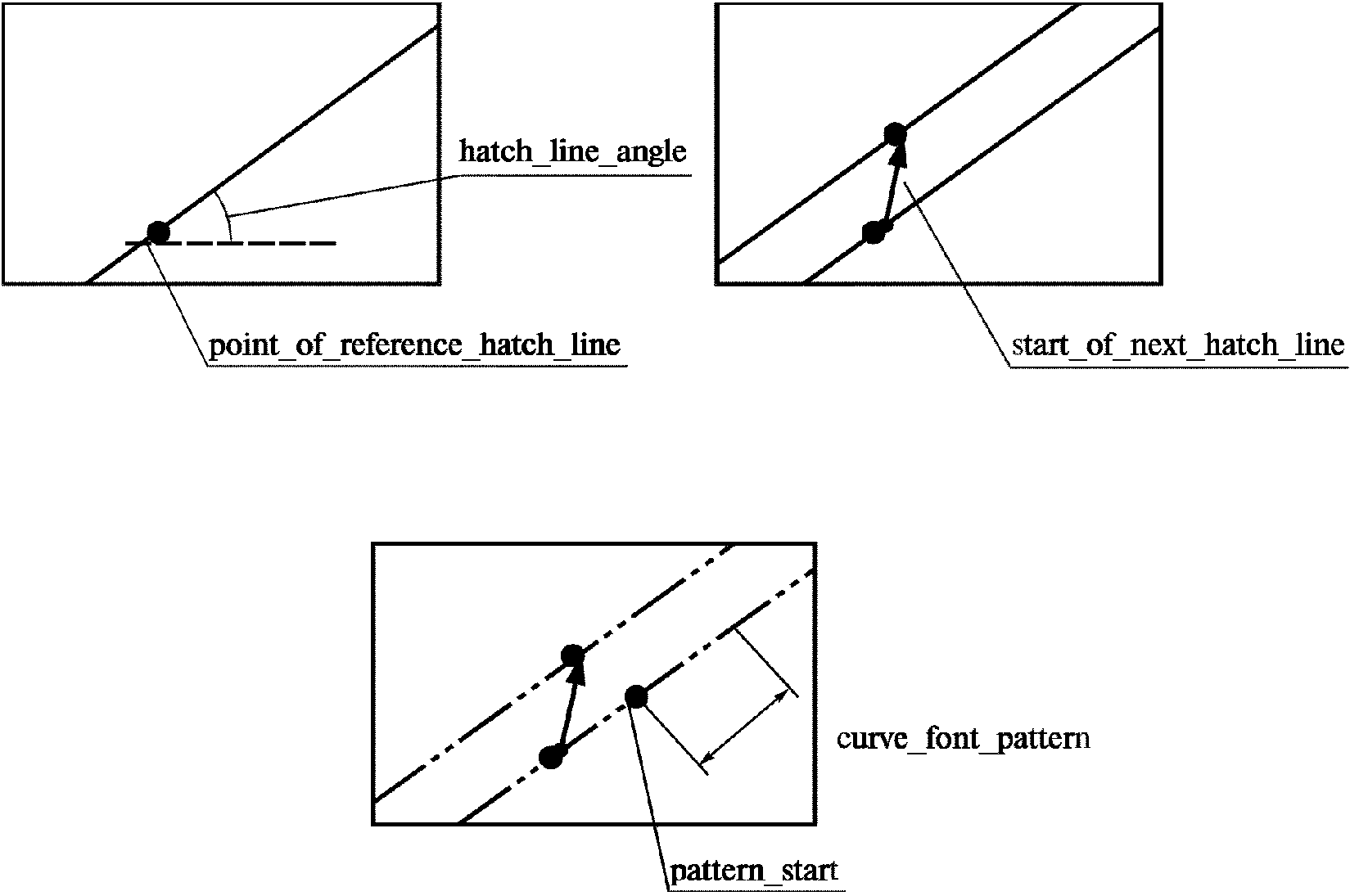

Рисунок 21 - Стиль штриховки заполняемой области

6.7.6 Объект pre_defined_tile_style

Объект pre_defined_tile_style является стилем "ячейки (мозаики)", заданным для прикладных протоколов, определяющих конкретный мозаичный стиль.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_tile_style

SUBTYPE OF (pre_defined_item, geometric_representation_item);

END_ENTITY;

6.7.7 Объект externally_defined_tile_style

Объект externally_defined_tile_style задает внешнюю ссылку на мозаичный стиль.

EXPRESS-спецификация

ENTITY externally_defined_tile_style

SUBTYPE OF (externally_defined_item, geometric_representation_item);

END_ENTITY;

6.7.8 Объект fill_area_style_tiles

Объект fill_area_style_tiles определяет типовую двумерную "ячейку", используемую для мозаичного заполнения аннотируемых заполняемых или других ограниченных (замкнутых) областей. Вид (структуру) мозаики задают посредством набора объектов tiles, а местоположение каждой ячейки - посредством объекта tiling_pattern, определяющего взаиморасположение смежных ячеек. Ячейки или их части, выходящие за пределы заполняемой области, должны быть обрезаны по границам данной области.

EXPRESS-спецификация

*) ENTITY fill_area_style_tiles SUBTYPE OF (geometric_representation_item);
tiling_pattern	: two_direction_repeat_factor;
tiles	: SET [1:?] OF fill_area_style_tile_shape_select;
tiling_scale	: positive_ratio_measure;
END_ENTITY; (*

Определения атрибутов

tiling_pattern - объект two_direction_repeat_factor, определяющий форму и взаимоположение ячеек;

tiles - набор компонентов ячейки;

tiling_scale - коэффициент масштабирования каждой ячейки при ее определении в объекте annotation_fill_area.

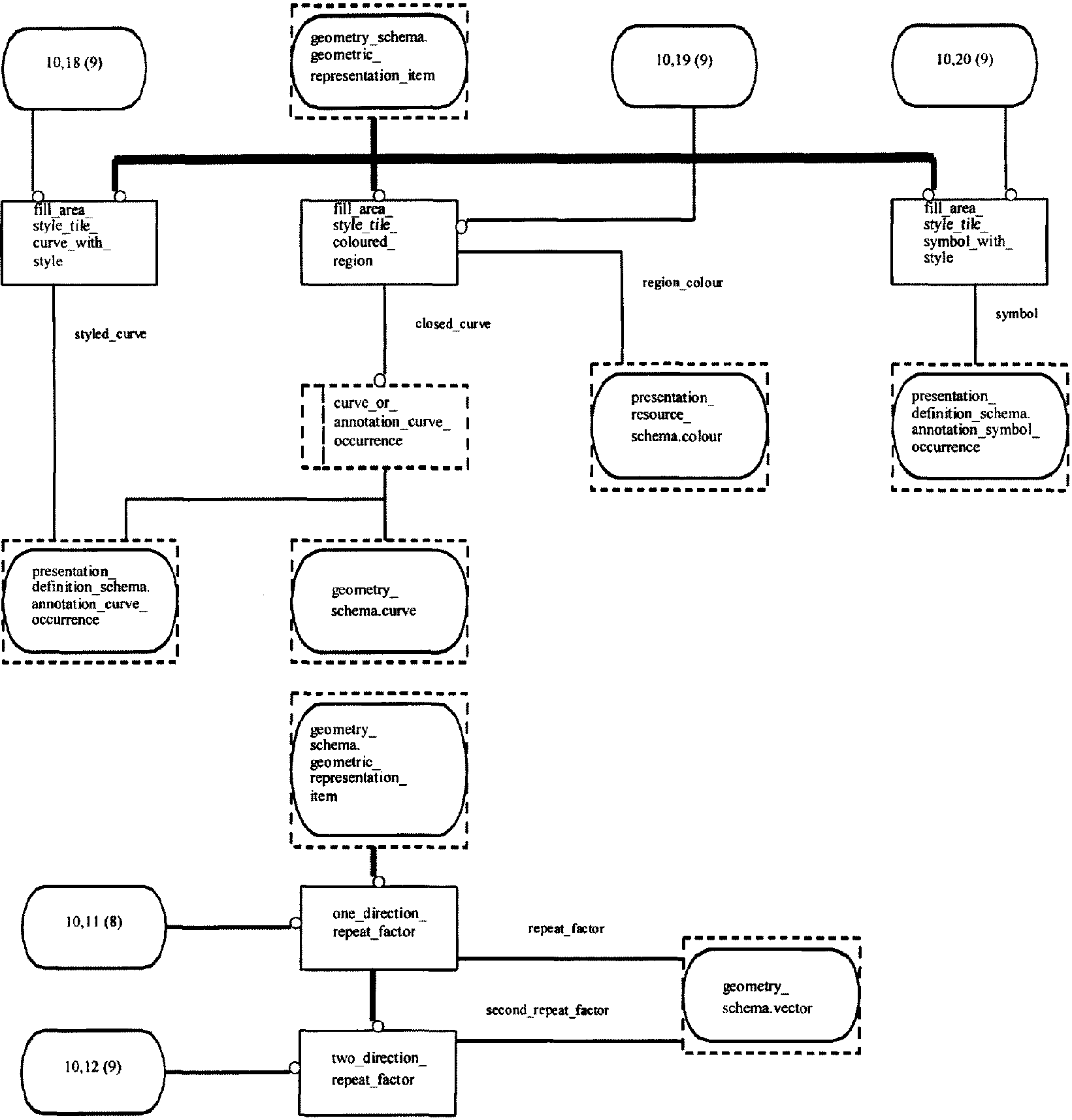

6.7.9 Объект fill_area_style_tile_with_style

Объект fill_area_style_tile_with_style определяет стилизованную кривую, являющуюся компонентом объекта fill_area_style_tiles.

EXPRESS-спецификация

ENTITY fill_area_style_tile_with_style

SUBTYPE OF (geometric_representation_item);

styled_curve : annotation_curve_occurrence;

END_ENTITY;

Определение атрибута

styled_curve - двумерная стилизованная кривая, заданная в локальной системе координат ячейки заполняемой области.

6.7.10 Объект fill_area_style_tile_coloured_region

Объект fill_area_style_tile_coloured_region определяет замкнутую кривую, окрашенную определенным цветом и являющуюся компонентом объекта fill_area_style_tiles.

EXPRESS-спецификация

*) ENTITY fill_area_style_tile_coloured_region SUBTYPE OF (geometric_representation_item);
closed_curve	: curve_or_annotation_curve_occurrence;
region_colour	: colour;
END_ENTITY; (*

Определения атрибутов

closed_curve - замкнутая кривая, ограничивающая закрашиваемую область. Данная эталонная кривая также может быть задана в определенном стиле;

region_colour - цвет области, ограниченной замкнутой кривой.

Неформальное утверждение

IP1 - объект closed_curve должен быть замкнутым и не самопересекающимся.

6.7.11 Объект fill_area_style_tile_symbol_with_style

Объект fill_area_style_tile_symbol_with_style представляет собой символ (знак), являющийся компонентом объекта fill_area_style_tiles.

EXPRESS-спецификация

ENTITY fill_area_style_tile_symbol_with_style

SUBTYPE OF (geometric_representation_item);

symbol : annotation_symbol_occurrence;

END_ENTITY;

Определение атрибута

symbol - стилизованный аннотируемый символ.

6.7.12 Объект pre_defined_tile

Объект pre_defined_tile может быть использован для определения применяемой ячейки.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_tile

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.7.13 Объект externally_defined_tile

Объектом externally_defined_tile является внешне определенная эталонная ячейка.

EXPRESS-спецификация

ENTITY externally_defined_tile

SUBTYPE OF (externally_defined_item);

END_ENTITY;

6.7.14 Объект one_direction_repeat_factor

Объектом one_direction_repeat_factor является вектор, используемый в объекте fill_area_style_hatching для определения положения повторяющейся штриховой линии по отношению к исходной линии штриховки. При заданном исходном положении I какой-либо линии штриховки объект one_direction_repeat_factor определяет два новых положения R в соответствии с формулой

I + k·R,

где k = -1,1.

Примечание - На рисунке 22 показаны позиции, задаваемые объектом one_direction_repeat_factor.

I - исходное положение;

P - коэффициент повторения.

P₁ = I + P

P₂ = I - P

Рисунок 22 - Коэффициент повторения одномерного изображения

EXPRESS-спецификация

ENTITY one_direction_repeat_factor

SUBTYPE OF (geometric_representation_item);

repeat_factor : vector;

END_ENTITY;

Определение атрибута

repeat_factor - вектор, определяющий относительное положение штриховых линий.

6.7.15 Объект two_direction_repeat_factor

Объект two_direction_repeat_factor является комбинацией двух векторов, используемых в объекте fill_area_style_tiles для определения формы и взаимоположения ячеек. При заданном исходном положении I какой-либо ячейки, объект two_direction_repeat_factor задает восемь новых позиций посредством вектора R = (R₁, R₂) в соответствии с формулой

I = k₁·R₁ + k₂·R₂,

где k₁, k₂ = -1, 0, 1, k²₁ + k²₂ /= 0.

Примечание - На рисунке 23 показаны позиции, задаваемые объектом two_direction_repeat_factor.

I - исходное положение;

R₁ - коэффициент повторения;

R₂ - второй коэффициент повторения.

P₁ = I + R₁.

P₂ = I + R₁ + R₂.

P₃ = I + R₂.

P₄ = I - R₁ + R₂.

P₅ = I - R₁.

P₆ = I - R₁ - R₂.

P₇ = I - R₂.

P₈ = I + R₁ - R₂.

Рисунок 23 - Коэффициент повтора двумерного изображения

EXPRESS-спецификация

ENTITY two_direction_repeat_factor

SUBTYPE OF (one_direction_repeat_factor);

second_repeat_factor : vector;

END_ENTITY;

Определение атрибута

second_repeat_factor - вектор, определяющий относительное положение ячеек в двух направлениях.

6.8 Определения объектов схемы вида представления: стили представления для поверхностей

6.8.1 Объект surface_style_usage

Объект surface_style_usage определяет использование объекта surface_side_style_select для лицевой, оборотной или обеим сторонам поверхности.

EXPRESS-спецификация

*) ENTITY surface_style_usage
side	: surface_side;
style	: surface_side_style_select;
END_ENTITY; (*

Определения атрибутов

side - определяет сторону поверхности, для которой используют заданный стиль;

style - стиль, который следует использовать при описании поверхности.

6.8.2 Объект pre_defined_surface_side_style

Объект pre_defined_surface_side_style может быть использован при определении прикладного применения объектов surface_side_style.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_surface_side_style

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.8.3 Объект surface_side_style

Объект surface_side_style представляет собой набор (коллекцию) стилей, используемых при представлении конкретной стороны поверхности.

EXPRESS-спецификация

*) ENTITY surface_side_style;
name	: lable;
styles	: SET [1:?] OF surface_style_element_select;
WHERE WR1 : SIZEOF(QUERY (style1 <* SELF.styles \| SIZEOF(QUERY (style2 <* SELF.style1 \| TYPEOF(style1) = TYPEOF(style2) )) > 0 )) = 0; END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на surface_side_style;

styles - набор (коллекция) различных стилей поверхности.

Формальное утверждение

WR1 - все стили должны быть различных типов.

6.8.4 Объект surface_style_fill_area

Объект surface_style_fill_area определяет стиль поверхности при отображении на нее заполняемой области.

EXPRESS-спецификация

ENTITY surface_style_fill_area;

fill_area : fill_area_style;

END_ENTITY;

Определение атрибута

fill_area - объект fill_area_style, связанный с двумерным параметризованным пространством поверхности и отображаемый на эту поверхность.

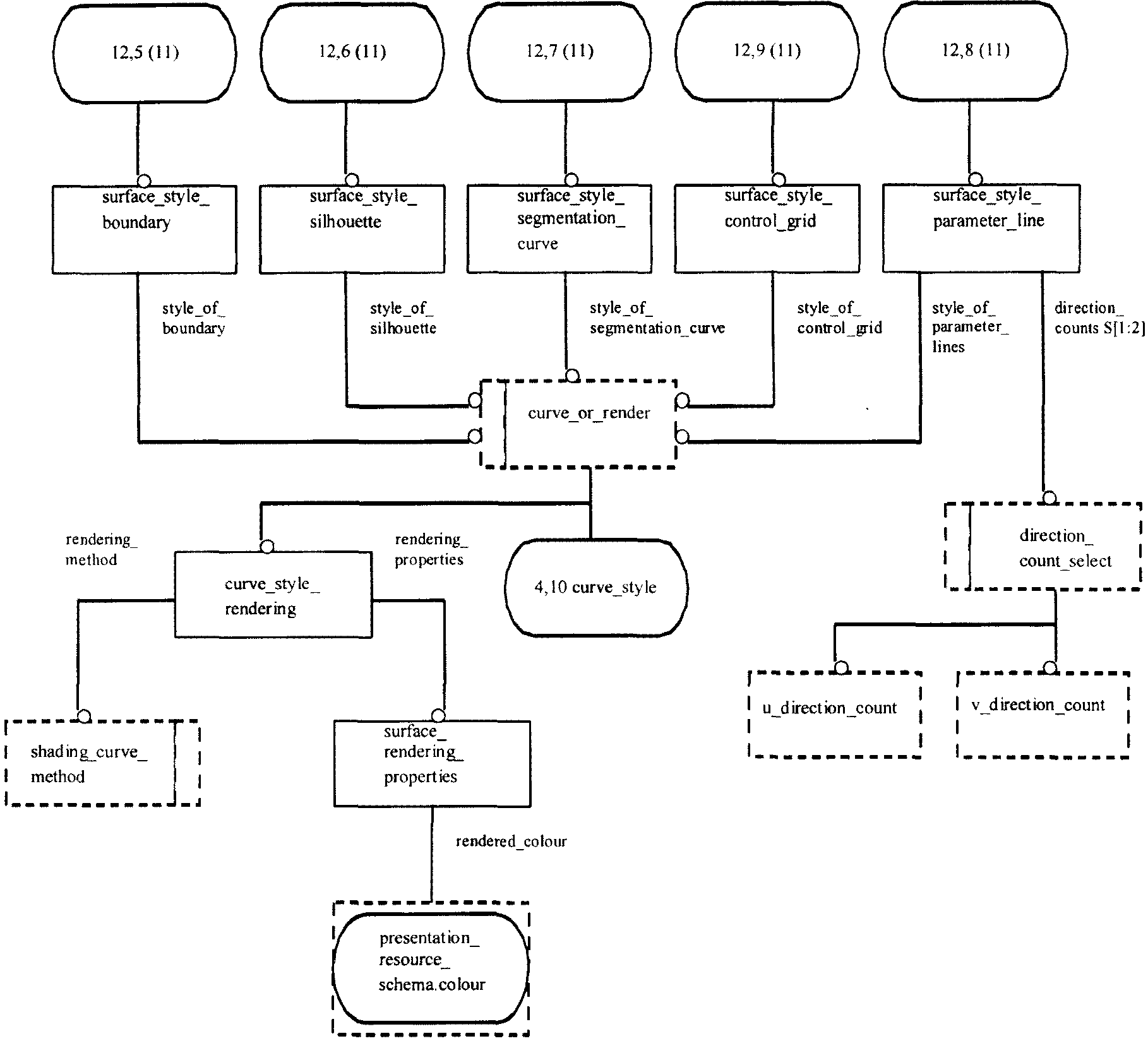

6.8.5 Объект surface_style_boundary

Объект surface_style_boundary задает стиль поверхности, используемый для кривых, ограничивающих данную поверхность.

EXPRESS-спецификация

ENTITY surface_style_boundary;

style_of_boundary : curve_or_render;

END_ENTITY;

Определение атрибута

style_of_boundary - стиль кривых, ограничивающих поверхность.

6.8.6 Объект curve_style_rendering

Объект curve_style_rendering позволяет визуализировать кривые на поверхности посредством применения соответствующих методов.

EXPRESS-спецификация

*) ENTITY curve_style_rendering;
rendering_method	: shading_curve_method;
rendering_properties	: surface_rendering_properties;
END_ENTITY; (*

Определения атрибутов

rendering_method - определяет метод, используемый для интерполяции цветов кривых на поверхности;

rendering_properties - определяет свойства визуализации поверхности, содержащей заданные кривые.

6.8.7 Объект surface_rendering_properties

Объект surface_rendering_properties определяет свойства поверхности, необходимые для вычисления фактических параметров визуализации поверхностей на основе соответствующих методов.

EXPRESS-спецификация

ENTITY surface_rendering_properties;

rendered_colour : colour;

END_ENTITY;

Определение атрибута

rendered_colour - цвет поверхности, используемый при ее визуализации.

6.8.8 Объект surface_style_silhouette

Объектом surface_style_silhouette является стиль поверхности, используемый при описании кривых, ограничивающих ее силуэт.

EXPRESS-спецификация

ENTITY surface_style_silhouette;

style_of_silhouette : curve_or_render;

END_ENTITY;

Определение атрибута

style_of_silhouette - стиль кривых, описывающих силуэт поверхности.

6.8.9 Объект surface_style_segmentation_curve

Объектом surface_style_segmentation_curve является стиль поверхности, используемый при описании кривых, ограничивающих сегменты данной поверхности.

EXPRESS-спецификация

ENTITY surface_style_segmentation_curve;

style_of_segmentation_curve : curve_or_render;

END_ENTITY;

Определение атрибута

style_of_segmentation_curve - стиль кривых, ограничивающих сегменты поверхности.

Примечание - Данный стиль относится только к сегментированным поверхностям. Таковыми являются поверхности следующих типов:

- "кусочные" (B-spline);

- прямоугольно выровненные, ограниченные кривыми, образованные из прямоугольников, трассированные, смещенные и дублируемые (связанные с "кусочными").

6.8.10 Объект surface_style_control_grid

Объектом surface_style_control_grid является стиль поверхности, используемый для сети опорных точек, определяющих поверхность.

EXPRESS-спецификация

ENTITY surface_style_control_grid;

style_of_control_grid : curve_or_render;

END_ENTITY;

Определение атрибута

style_of_control_grid - стиль опорной сети поверхности.

Примечание - Данный стиль относится только к поверхностям, заданным через сеть опорных точек. Таковыми являются поверхности следующих типов:

- "кусочные" (B-spline);

6.8.11 Объект surface_style_parameter_line

Объектом surface_style_parameter_line является стиль поверхности, используемый для представления на поверхности линий, параметризованных в соответствии с принятыми стандартами ИСО.

EXPRESS-спецификация

*) ENTITY surface_style_parameter_line;
style_of_parameter_lines	: curve_or_render;
direction_counts	: SET [1:2] OF direction_count_select;
WHERE WR1 : (HIINDEX(SELF.direction_counts) = 1) XOR (TYPEOF(SELF.direction_counts[1]) <> TYPEOF(SELF.direction_counts[2]) )); END_ENTITY; (*

Определения атрибутов

style_of_parameter_lines - стиль представления на поверхности кривых, параметризованных в соответствии с принятыми стандартами ИСО;

direction_counts - набор объектов u_direction_count и v_direction_count, определяющий число параметризованных кривых в направлениях u и v.

Формальное утверждение

WR1 - если в атрибут direction_counts включены два элемента, они не должны быть однотипными.

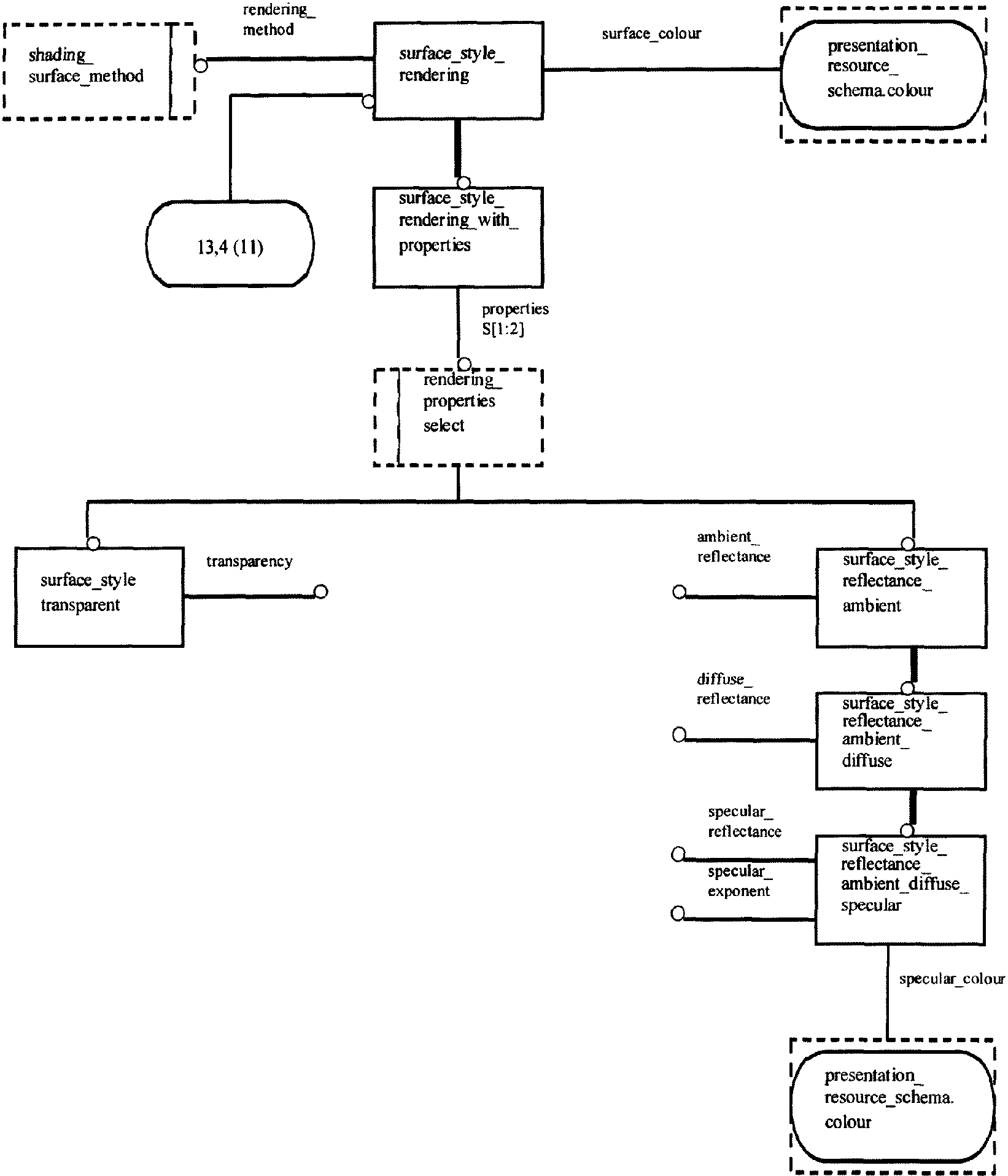

6.8.12 Объект surface_style_rendering

Объект surface_style_rendering позволяет визуализировать реальные поверхности посредством применения соответствующих методов. Результаты вычисления отражающей способности поверхности должны быть интерполированы к системе координат, в которой задан объект camera_model.

EXPRESS-спецификация

*) ENTITY surface_style_rendering;
rendering_method	: shading_surface_method;
surface_colour	: colour;
END_ENTITY; (*

Определения атрибутов

rendering_method - метод интерполяции цветов через различные поверхности;

surface_colour - цвет, применяемый при визуализации данной поверхности.

6.8.13 Объект surface_style_rendering_with_properties

Объект surface_style_rendering_with_properties позволяет визуализировать реальные поверхности с учетом характеристик их прозрачности и отражающей способности.

EXPRESS-спецификация

*) ENTITY surface_style_rendering_with_properties; SUBTYPE OF (surface_style_rendering);
properties	: SET [1:2] OF rendering_properties_select;
WHERE WR1 : (HIINDEX(SELF.properties) = 1) XOR (TYPEOF(SELF.properties[1]) <> TYPEOF(SELF.properties[2]) )); END_ENTITY; (*

Определение атрибута

properties - набор (коллекция) визуализируемых свойств поверхности.

Формальное утверждение

WR1 - все свойства должны быть различных типов.

6.8.14 Объект surface_style_reflectance_ambient

Объект surface_style_reflectance_ambient определяет внешнее проявление отражающей способности поверхности.

Примечания

1 Вычисление отражающей способности проводят в ряде освещаемых или затеняемых точек поверхности с указанием цветов этих точек. Исходными данными для этих вычислений являются: позиция, для которой проводят вычисление, нормаль к поверхности, цвет поверхности в данной точке, источники освещения и трехмерная модель камеры.

2 Рекомендуемые формулы для вычисления отражающей способности приведены в приложении D.

EXPRESS-спецификация

ENTITY surface_style_reflectance_ambient;

ambient_reflectance : REAL;

END_ENTITY;

Определение атрибута

ambient_reflectance - коэффициент отражения во внешнюю среду в формуле отражающей способности.

6.8.15 Объект surface_style_reflectance_ambient_diffuse

Объект surface_style_reflectance_ambient_diffuse определяет рассеяние при отражении от поверхности.

Примечание - Рекомендуемые формулы для вычисления отражающей способности приведены в приложении D.

EXPRESS-спецификация

ENTITY surface_style_reflectance_ambient_diffuse

SUBTYPE OF (surface_style_reflectance_ambient);

diffuse_reflectance : REAL;

END_ENTITY;

Определения атрибутов

diffuse_reflectance - коэффициент рассеяния в формуле отражающей способности.

6.8.16 Объект surface_style_reflectance_ambient_diffuse_specular

Объект surface_style_reflectance_ambient_diffuse_specular определяет зеркальное отражение от поверхности.

Примечание - Рекомендуемые формулы для вычисления отражающей способности приведены в приложении D.

EXPRESS-спецификация

*) ENTITY surface_style_reflectance_ambient_diffuse_specular SUBTYPE OF (surface_style_reflectance_ambient_diffuse);
specular_reflectance	: REAL;
specular_exponent	: REAL;
specular_colour	: colour;
END_ENTITY; (*

Определения атрибутов

specular_reflectance - коэффициент зеркального отражения в формуле отражающей способности;

specular_exponent - показатель зеркального отражения в формуле отражающей способности;

specular_colour - цвет зеркального отражения в формуле отражающей способности.

6.8.17 Объект surface_style_transparent

Объект surface_style_transparent определяет свойство визуализируемой поверхности, связанное со степенью ее прозрачности.

EXPRESS-спецификация

ENTITY surface_style_transparent

transparency : REAL;

WHERE

WR1 : {0.0 <= transparency <= 1.0}

END_ENTITY;

Определение атрибута

transparency - степень прозрачности, заданная в процентах светового потока, проходящего через поверхность.

Формальное утверждение

WR1 - значение прозрачности должно лежать в пределах 0.0 - 1.0.

6.9 Определения объектов схемы вида представления: стили представления для текста

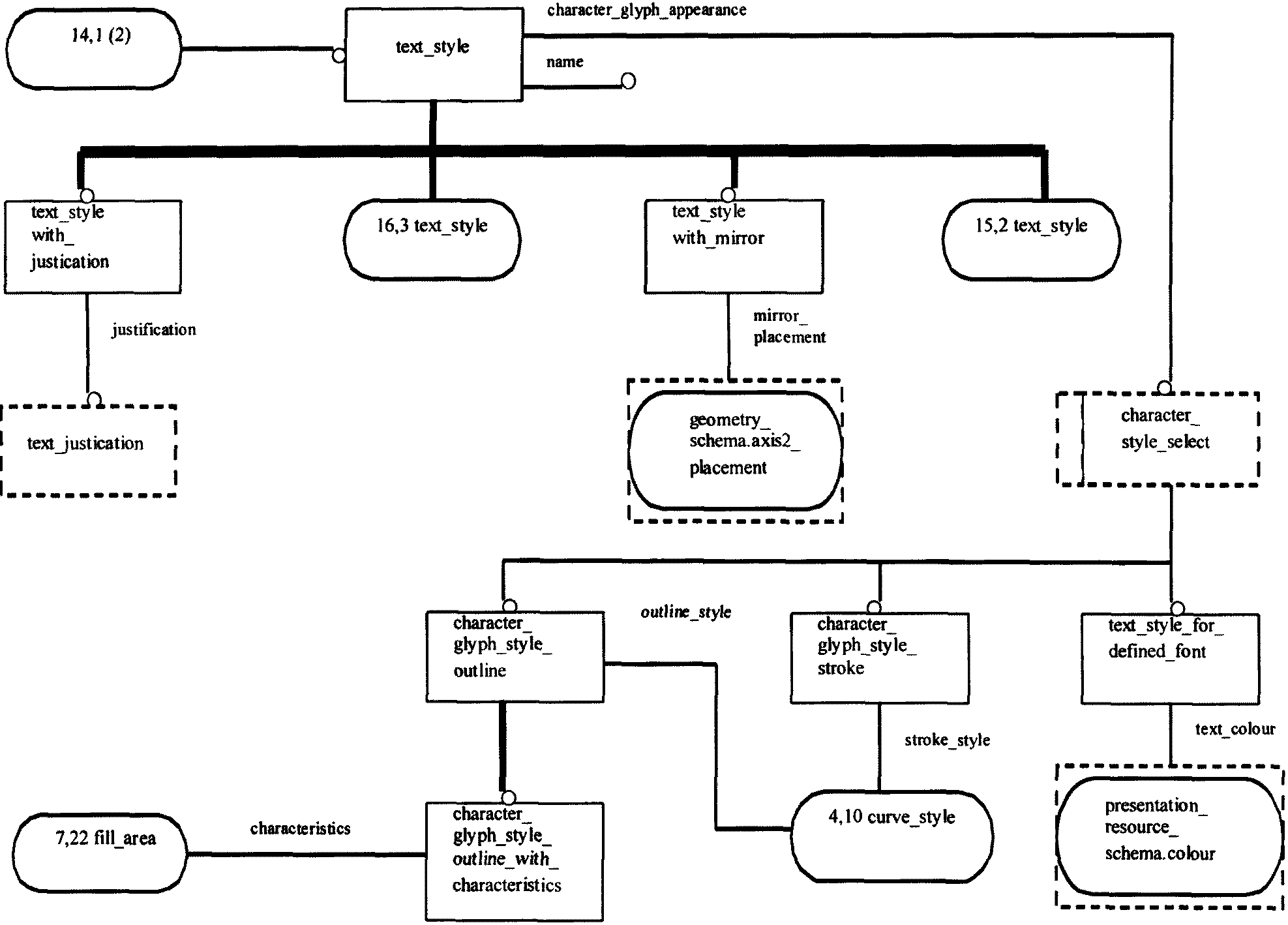

6.9.1 Объект text_style

Объект text_style задает стиль представления аннотируемого текста.

EXPRESS-спецификация

*) ENTITY text_style
name	: label;
character_appearance	: character_style_select;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на text_style;

character_appearance - стиль символов, используемый для представления текста.

6.9.2 Объект character_glyph_style_stroke

Объект character_glyph_style_stroke определяет стиль глифа символа для текста, сверстанного преимущественно с использованием кривых линий (криволинейных строк).

EXPRESS-спецификация

ENTITY character_glyph_style_stroke

stroke_style : curve_style;

END_ENTITY;

Определение атрибута

stroke_style - объект curve_style, используемый при определении кривых, входящих в объект character_glyph_symbol_stroke.

6.9.3 Объект character_glyph_style_outline

Объект character_glyph_style_outline определяет стиль глифа символа для текста, сверстанного преимущественно с использованием замкнутых зон.

EXPRESS-спецификация

ENTITY character_glyph_style_outline

outline_style : curve_style;

END_ENTITY;

Определение атрибута

outline_style - объект curve_style, используемый при определении кривых, входящих в объект character_glyph_symbol_outline.

6.9.4 Объект character_glyph_style_outline_with_characteristics

Объектом character_glyph_style_outline_with_characteristics является объект character_glyph_style_outline с дополнительными характеристиками зон, определенных в character_glyph_style_outline.

EXPRESS-спецификация

ENTITY character_glyph_style_outline_with_characteristics

SUBTYPE OF (character_glyph_style_outline);

characteristics : fill_area_style;

END_ENTITY;

Определение атрибута

characteristics - характеристики зон, связанных с глифом символа.

6.9.5 Объект text_style_for_defined_font

Объект text_style_for_defined_font определяет стиль глифа символа для шрифтов текста, заданных заранее (предопределенных) или задаваемых извне.

EXPRESS-спецификация

ENTITY text_style_for_defined_font

text_colour : colour;

END_ENTITY;

Определение атрибута

text_colour - цвет, используемый для представления текста.

6.9.6 Объект text_style_with_justification

Объектом text_style_with_justification является объект text_style, определяющий выравнивание текста.

EXPRESS-спецификация

ENTITY text_style_with_justification

SUBTYPE OF (text_style);

justification : text_justification;

END_ENTITY;

Определение атрибута

justification - метод выравнивания текста по строке.

6.9.7 Объект text_style_with_box_characteristics

Объектом text_style_with_box_characteristics является объект text_style, определяющий параметры "ящиков" символов в тексте.

EXPRESS-спецификация

*) ENTITY text_style_with_box_characteristics SUBTYPE OF (text_style);
characteristics	: SET [1:4] OF box_characteristics_select;
WHERE WR1 : SIZEOF(QUERY (c1 <* SELF.characteristics \| SIZEOF(QUERY (c2 <* SELF.characteristics - c1 \| TYPEOF(c1) = TYPEOF(c2) )) > 0 )) = ); END_ENTITY; (*

Определение атрибута

characteristics - характеристики "ящиков" символов. Данные характеристики определяют высоту, ширину, углы поворота и наклона "ящиков" символов.

Формальное утверждение

WR1 - характеристики должны иметь различные типы.

6.9.8 Объект text_style_with_spacing

Объектом text_style_with_spacing является объект text_style, определяющий пробелы между символами.

EXPRESS-спецификация

ENTITY text_style_with_spacing

SUBTYPE OF (text_style);

character_spacing : character_spacing_select;

END_ENTITY;

Определение атрибута

character_spacing - расстояние между смежными символами.

6.9.9 Объект pre_defined_character_spacing

Объектом pre_defined_character_spacing является пробел между символами, определяемый в конкретных приложениях.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_character_spacing

SUBTYPE OF (pre_defined_item);

END_ENTITY;

6.9.10 Объект text_style_with_mirror

Объектом text_style_with_mirror является объект text_style, определяющий оси зеркального отображения символов.

Примечание - На рисунке 24 проиллюстрирован объект text_style_with_mirror.

Рисунок 24 - Стиль текста с зеркальным отображением

EXPRESS-спецификация

ENTITY text_style_with_mirror

SUBTYPE OF (text_style);

mirror_placement : axis2_placement;

END_ENTITY;

Определение атрибута

mirror_placement - местоположение и ориентация оси зеркального отображения. Данная ось пересекает объект location из axis2_placement и параллельна оси x, указанной в объекте axis2_placement.

6.10 Определение объектов схемы вида представления: стили представления для символов

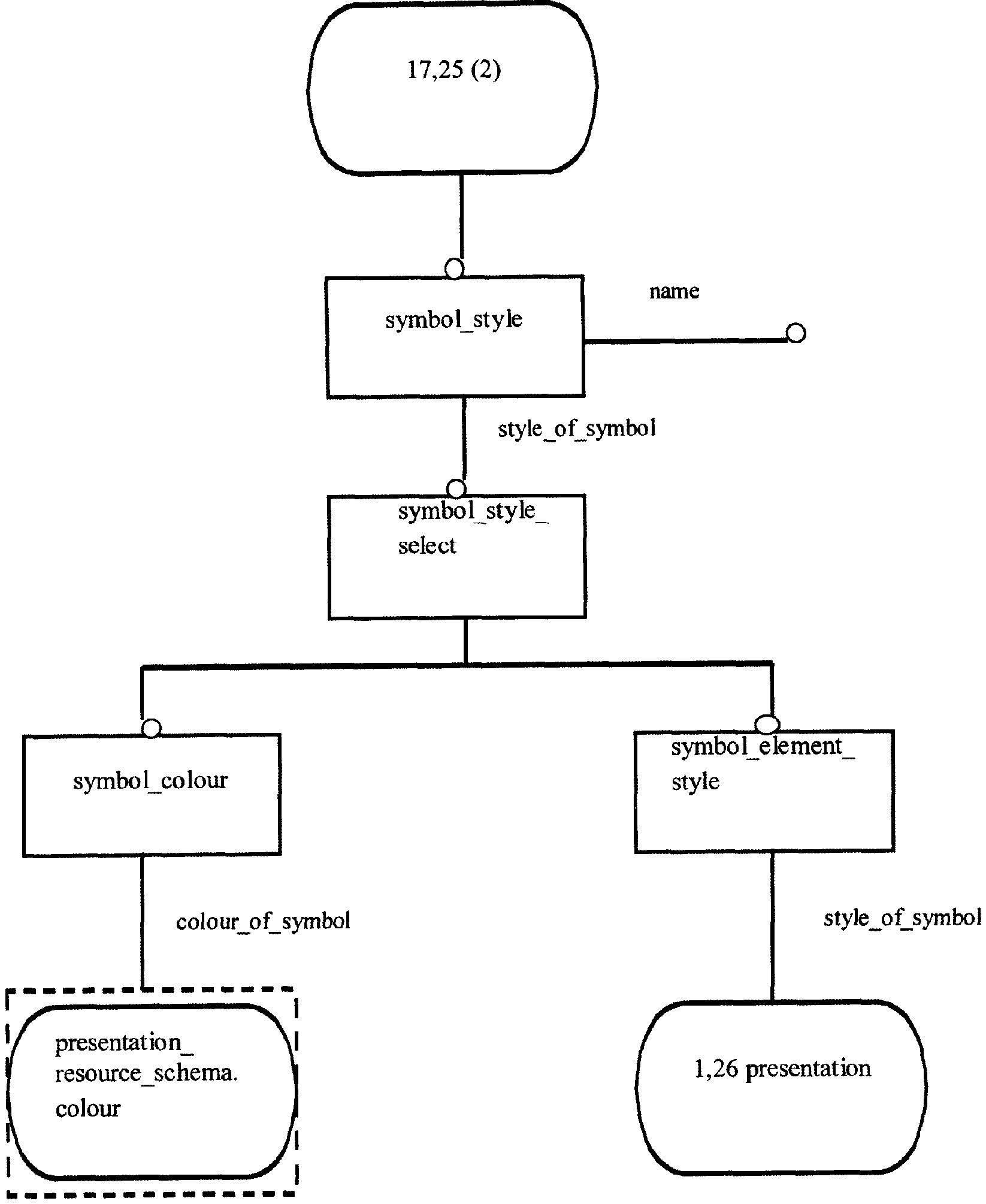

6.10.1 Объект symbol_style

Объектом symbol_style является объект presentation_style, определяющий визуальные виды объектов annotation_symbol. В данном объекте задают один или несколько стилей для компонентов символа или их цветового представления.

EXPRESS-спецификация

*) ENTITY symbol_style;
name	: label;
style_of_symbol	: symbol_style_select;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на symbol_style;

style_of_symbol - объект symbol_element_style или symbol_colour, определяющий визуальный вид символа.

6.10.2 Объект symbol_element_style

Объектом symbol_element_style является стиль представления, определяющий визуальный вид компонентов объектов annotation_symbol.

EXPRESS-спецификация

ENTITY symbol_element_style;

style_of_symbol : presentation_style_assignment;

WHERE

WR1 : SIZEOF(QUERY (style <* SELF.style_of_symbol.styles |

'PRESENTATION_APPEARANCE_SCHEMA.SYMBOL_STYLE' IN

TYPEOF(style))) = 0;

WR2 : NOT ('PRESENTATION_APPEARANCE_SCHEMA.' +

'PRESENTATION_STYLE_BY_CONTEXT' IN

TYPEOF(SELF.style_of_symbol)

);

END_ENTITY;

Определение атрибута

style_of_symbol - объект presentation_style_assignment для компонентов символа.

Формальные утверждения

WR1 - в объект style_of_symbol не должен входить объект symbol_style;

WR2 - объект style_of_symbol не должен зависеть от контекста.

6.10.3 Объект symbol_colour

Объектом symbol_colour является объект presentation_style, задающий цвет объекта annotation_symbol.

EXPRESS-спецификация

ENTITY symbol_colour;

colour_of_symbol : colour;

END_ENTITY;

Определение атрибута

colour_of_symbol - объект colour для символа.

6.11 Определение объектов схемы вида представления: допуски аппроксимации

6.11.1 Объект approximation_tolerance

Объектом approximation_tolerance являются визуализируемые требования к каждому изображаемому элементу. Данный объект определяет допустимое положение и форму каждого элемента изображения по отношению к его математически точно проецируемому положению и форме.

EXPRESS-спецификация

ENTITY approximation_tolerance;

tolerance : tolerance_select;

END_ENTITY;

Определение атрибута

tolerance - допуски, используемые при аппроксимации кривых и поверхностей.

Примечание - Если объект approximation_tolerance не задан, точность изображения зависит от конкретной реализации.

6.11.2 Объект approximation_tolerance_deviation

Объект approximation_tolerance_deviation задает размер отклонения при аппроксимации кривых и поверхностей. Величина отклонения может быть задана в пространстве формы изделия или области представления.

EXPRESS-спецификация

*) ENTITY approximation_tolerance_deviation;
tessellation_type	: approximation_method;
tolerances	: SET [1:2] OF tolerance_deviation_select;
definition_space	: product_or_presentation_space;
WHERE WR1 : (HIINDEX(SELF.tolerances) = 1) XOR (TYPEOF(SELF.tolerances [1]) <> TYPEOF(SELF.tolerances [2]) )); END_ENTITY; (*

Определения атрибутов

tessellation_type - выбранный approximation_method, определяющий вид мозаичной аппроксимации кривых и поверхностей посредством графических примитивов;

tolerances - набор допусков, определяющий максимально допустимые отклонения при аппроксимации кривых и поверхностей;

definition_space - координатное пространство, в котором заданы допуски. Допуски могут быть заданы в интервале отклонений соответствующей кривой или поверхности или в интервале отклонений объекта presentation_area, содержащего кривую или поверхность.

Формальное утверждение

WR1 - при наличии в наборе допусков двух элементов они должны быть разного типа.

6.11.3 Объект approximation_tolerance_parameter

Объект approximation_tolerance_parameter определяет допуски аппроксимации кривых и поверхностей в единицах параметрического пространства.

EXPRESS-спецификация

*) ENTITY approximation_tolerance_parameter;
tolerances	: SET [1:2] OF tolerance_parameter_select;
WHERE WR1 : (HIINDEX(SELF.tolerances) = 1) XOR (TYPEOF(SELF.tolerances [1]) <> TYPEOF(SELF.tolerances [2]) )); END_ENTITY; (*

Определение атрибута

tolerances - набор допусков, используемых при аппроксимации кривых и поверхностей. Кривые и поверхности аппроксимируют на основе однородных операций (шагов), заданных в параметрическом пространстве. Соответствующие длины измеряют в единицах параметрического пространства.

Формальное утверждение

WR1 - при наличии в наборе допусков двух элементов последние должны быть разного типа.

6.12 Определения объектов схемы вида представления: сокрытие и видимость

6.12.1 Объект occlusion_precedence

Объектом occlusion_precedence является отношение между двумя объектами, один из которых может закрывать или заменять другой. Данное отношение устанавливают, когда один из объектов скрывает или заменяет другой при их перекрытии в представлении.

Данное отношение является транзитивным. Если объект A закрывает объект B, а объект B закрывает объект C, тогда объект A также закрывает объект C.

Данное отношение применяют только для двух объектов, входящих в одно отображение.

Примечание - Если два таких объекта перекрываются и не связаны отношением occlusion_precedence, трудно представить, какой из объектов является "верхним" в данной реализации.

EXPRESS-спецификация

*) ENTITY occlusion_precedence;
higher_precedence	: hiding_or_blanking_select;
lower_precedence	: hiding_or_blanking_select;
occlusion_context	: representation;
WHERE WR1 : acyclic_occlusion_precedence (SELF, [SELF.lower_precedence]); END_ENTITY; (*

Определения атрибутов

higher_precedence - объект, который может заменять или скрывать объект lower_precedence;

lower_precedence - объект, который может быть заменен или скрыт объектом higher_precedence;

occlusion_context - объект representation, в котором содержится данное представление.

Формальное утверждение

WR1 - объект occlusion_precedence не должен входить в "дерево" объектов hiding_or_blanking_select, "корнем" которого является "лист дерева" самих объектов.

6.12.2 Объект invisibility

Объект invisibility определяет, что набор (коллекция) из одного или нескольких объектов styled_items, элементы, заданные уровню посредством объекта presentation_style_assignment, или элементы объекта presentation_representation не должны входить в представление.

EXPRESS-спецификация

ENTITY invisibility;

invisible_items : SET [1:?] OF invisible_item;

END_ENTITY;

Определение атрибута

items - набор объектов styled_item, presentation_layer_assignment или presentation_representation, заданных как невидимые.

6.12.3 Объект context_dependent_invisibility

Объектом context_dependent_invisibility является объект invisibility, используемый в контексте изображения или уровня. Элементы, заданные как невидимые, являются таковыми только в контексте определенных объектов presentation_set, presentation_representation или presentation_layer_usage.

Пример 13 - Символ входит в качестве элемента в два различных вида, но будет представлен только в первом виде. Объект context_dependent_invisibility использован для указания невидимости символа во втором виде посредством использования данного вида в качестве контекста невидимости.

EXPRESS-спецификация

ENTITY context_dependent_invisibility;

SUBTYPE OF (invisibility);

presentation_context : invisibility_context;

END_ENTITY;

Определение атрибута

presentation_context - объект presentation_set, presentation_representation или presentation_layer_usage, содержащий контекст, определяющий невидимость.

6.13 Определение функции схемы вида представления

6.13.1 Функция acyclic_occlusion_precedence

Функция acyclic_occlusion_precedence проверяет наличие в любом "дереве" набора объектов hiding_or_blanking_select и заданного occlusion_precedence, содержащего hiding_or_blanking_select, являющегося одновременно "корнем" и "листом" одного "поддерева". Функция возвращает значение TRUE при отсутствии такого "поддерева" и FALSE - в противном случае.

EXPRESS-спецификация

*) FUNCTION acyclic_occlusion_precedence
( relation	: occlusion_precedence;
set_of_lower	: SET OF hiding_or_blanking_select) : BOOLEAN;
LOCAL
x		: SET OF occlusion_precedence;
local_set_of_lower		: SET OF hiding_or_blanking_select;
END_LOCAL REPEAT i: = 1 TO HIINDEX (set_of_lower); IF relation.higher_precedence :=: set_of_lower [i] THEN RETURN(FALSE); END_IF; END_REPEAT; x := bag_to_set (USEDIN (relation.higher_precedence, 'PRESENTATION_APPEARANCE_SCHEMA.'+ 'OCCLUSION_PRECEDENCE.LOWER_PRECEDENCE')); local_set_of_lower := set_of_lower + relation.higher_precedence; IF SIZEOF (x) > 0 THEN REPEAT i:=1 TO HIINDEX (x); IF NOT acyclic_occlusion_precedence(x[i], local_set_of_lower) THEN RETURN (FALSE); END_IF; END_REPEAT; END_IF; RETURN (TRUE); END_FUNCTION; (*

Определения аргументов

relation - проверяемый объект occlusion_precedence. Он служит исходными данными для функции;

set_of_lower - набор элементов, на которые прямо или косвенно ссылаются посредством атрибута lower_precedence объекта relation. Данный аргумент служит исходными данными для функции. Изначально данный набор может содержать только один соответствующий элемент (атрибут lower_precedence объекта relation).

EXPRESS-спецификация

END_SCHEMA; - - presentation_appearance_schema

7 Схема ресурсов представления

Следующее описание на языке EXPRESS открывает presentation_resource_schema и определяет необходимые внешние ссылки.

EXPRESS-спецификация

SCHEMA presentation_resource_schema

REFERENCE FROM external_reference_schema

(externally_defined_item,

pre_defined_item);

REFERENCE FROM geometry_schema

(axis2_placement,

curve,

geometric_representation_item

);

REFERENCE FROM measure_schema

(length_measure,

positive_length_measure,

positive_ratio_measure,

ratio_measure);

REFERENCE FROM presentation_definition_schema

(annotation_fill_area,

symbol_representation);

REFERENCE FROM representation_schema

(item_in_context,

representation);

REFERENCE FROM support_resource_schema

(identifier,

lable,

text);

Примечания

1 Схемы, на которые выше даны ссылки, можно найти в следующих стандартах:

external_reference_schema

ГОСТ Р ИСО 10303-41;

geometry_schema

ИСО 10303-42;

management_resource_schema

ГОСТ Р ИСО 10303-41;

measure_schema

ГОСТ Р ИСО 10303-41;

presentation_definition_schema

раздел 5 настоящего стандарта;

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-43-2002 Приказом Росстандарта от 30.11.2016 N 1888-ст с 01.01.2018 введен в действие ГОСТ Р ИСО 10303-43-2016.

representation_schema

ГОСТ Р ИСО 10303-43;

support_resource_schema

ГОСТ Р ИСО 10303-41.

7.1 Введение

Схема presentation_resource_schema определяет основные ресурсы для реализации представления. В данной схеме заданы три типа соответствующей информации:

- ресурсы шрифтов текста;

- ресурсы определения цвета;

- геометрические ресурсы.

Настоящая схема определяет ресурсы, необходимые для конструирования шрифтов символов и аннотационных знаков (например, мнемограмм). Данные шрифты задают в локальной системе координат. Они могут быть масштабированы и преобразованы в соответствии с прикладными задачами.

Существуют два типа ресурсов определения цвета. Первый, прямо определяемый на основе цветовой модели RGB, второй - реализующий таблицу отображения цвета, связывающую изменение цвета с соответствующей шкалой.

Геометрическими ресурсами являются геометрические элементы, применяемые в настоящем стандарте для обеспечения различных элементов конструкции изображения.

7.2 Определения типов схемы ресурсов представления

7.2.1 Тип staircase_or_linear

Тип staircase_or_linear определяет метод интерполяции цветов в объекте colour_association_table.

EXPRESS-спецификация

TYPE staircase_or_linear = ENUMERATION OF

(staircase,

linear);

END_TYPE;

Определения элементов перечисления

staircase - цвета, интерполируемые посредством "эскалаторной" функции;

linear - цвета, интерполируемые линейно.

7.2.2 Тип presentable_text

Объектом presentable_text является любая представляемая строка.

EXPRESS-спецификация

TYPE presentable_text = STRING;

END_TYPE;

Неформальное утверждение

IP1 - конкретная строка не должна содержать управляющих символов.

Пример 14 - В соответствии с IP1 в объекте presentable_text запрещено использование символов "перевод строки" и "возврат каретки".

7.2.3 Тип font_select

Тип font_select используют для определения объектов text_literal и character_glyph_symbol. Данный тип позволяет выбрать один из исходных шрифтов текста.

EXPRESS-спецификация

TYPE font_select = SELECT;

(pre_defined_text_font

externally_defined_text_font);

END_TYPE;

7.3 Определения объектов схемы ресурсов представления

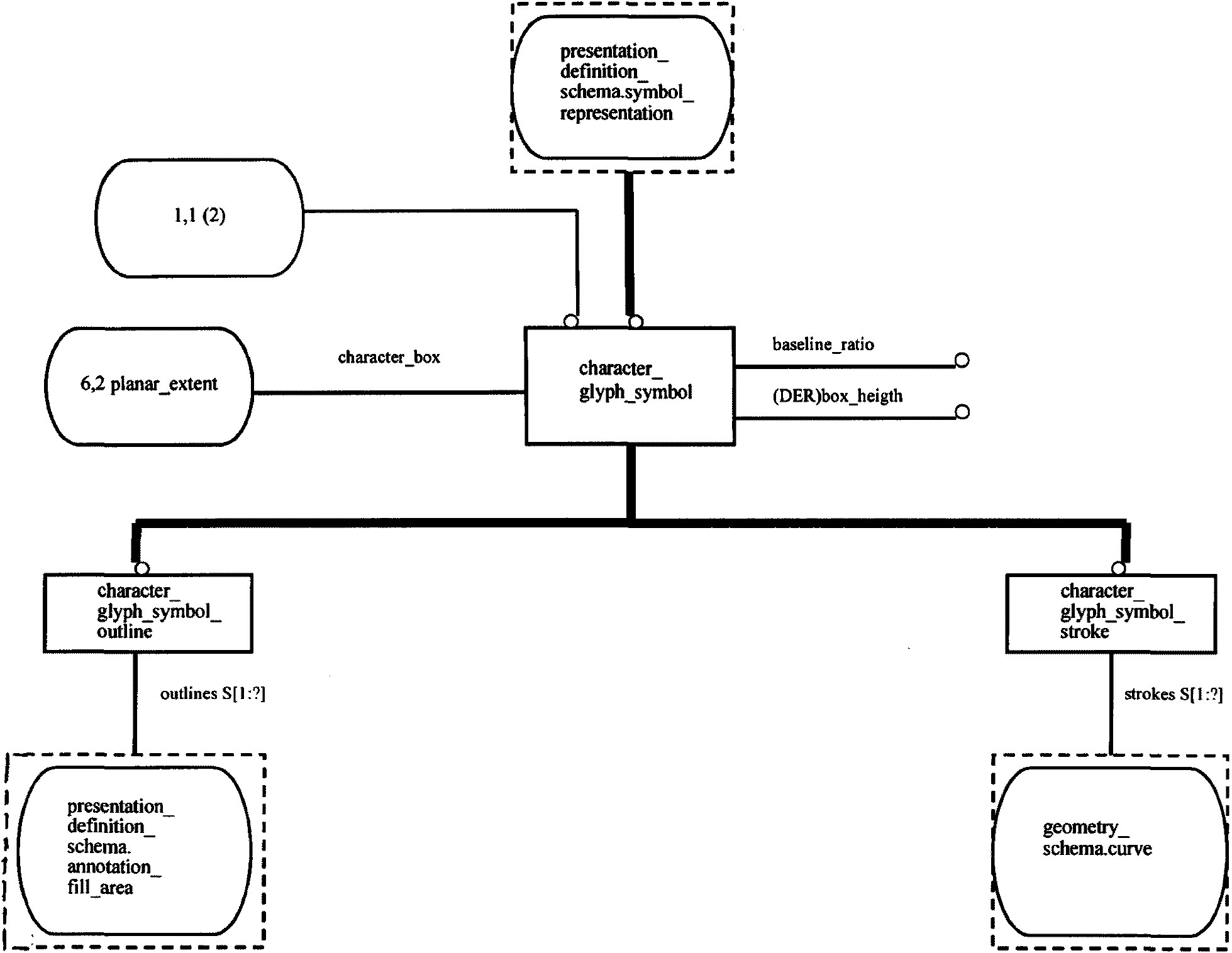

7.3.1 Объект character_glyph_symbol

Объект character_glyph_symbol содержит геометрическое отображение символа.

EXPRESS-спецификация

*) ENTITY character_glyph_symbol SUBTYPE OF (symbol_representation);
character_box	: planar_extent;
baseline_ratio	: ratio_measure;
DERIVE
box_height : length_measure		:= character_box.size_in_y;
WHERE WR1: {0.0 <= baseline_ratio <= 1.0}; WR2: item_in_context(SELF.character_box, SELF\representation.context_of_items); WR3: "MEASURE_SCHEMA.POSITIVE_LENGTH_MEASURE' IN TYPEOF (SELF.box_height); END_ENTITY; (*

Определения атрибутов

character_box - прямоугольный "ящик", ограничивающий область глифа символа. В данном атрибуте может быть задан наклон глифов символов посредством объекта text_style;

baseline_ratio - положение опорной линии глифа символа относительно атрибута character_box. Когда глифы символов представляются в форме текстового литерала, опорные линии смежных глифов выстраивают по одной строке. Опорная линия символа параллельна оси x атрибута character_box. Расстояние между осью x атрибута character_box и опорной линией пропорционально значению атрибута box_height.

Примечание - Ось x и площадь "ящика" символа задают посредством объекта planar_extent (см. 7.3.17).

Пример 15 - Значение 0,0 атрибута baseline_ratio указывает, что опорная линия глифа символа и ось x совпадают, а значение 0,5 - что опорная линия расположена посередине высоты глифа, заданной для атрибута character_box;

box_height - высота атрибута character_box.

Формальные утверждения

WR1 - значения атрибута baseline_ratio должны располагаться в диапазоне 0,0 - 1,0;

WR2 - атрибут character_box должен быть представлен в контексте объекта text_symbol;

WR3 - атрибут box_height должен иметь тип positive_length_measure.

Примечание - На рисунке 25 показаны типы и описания знаков глифов символов.

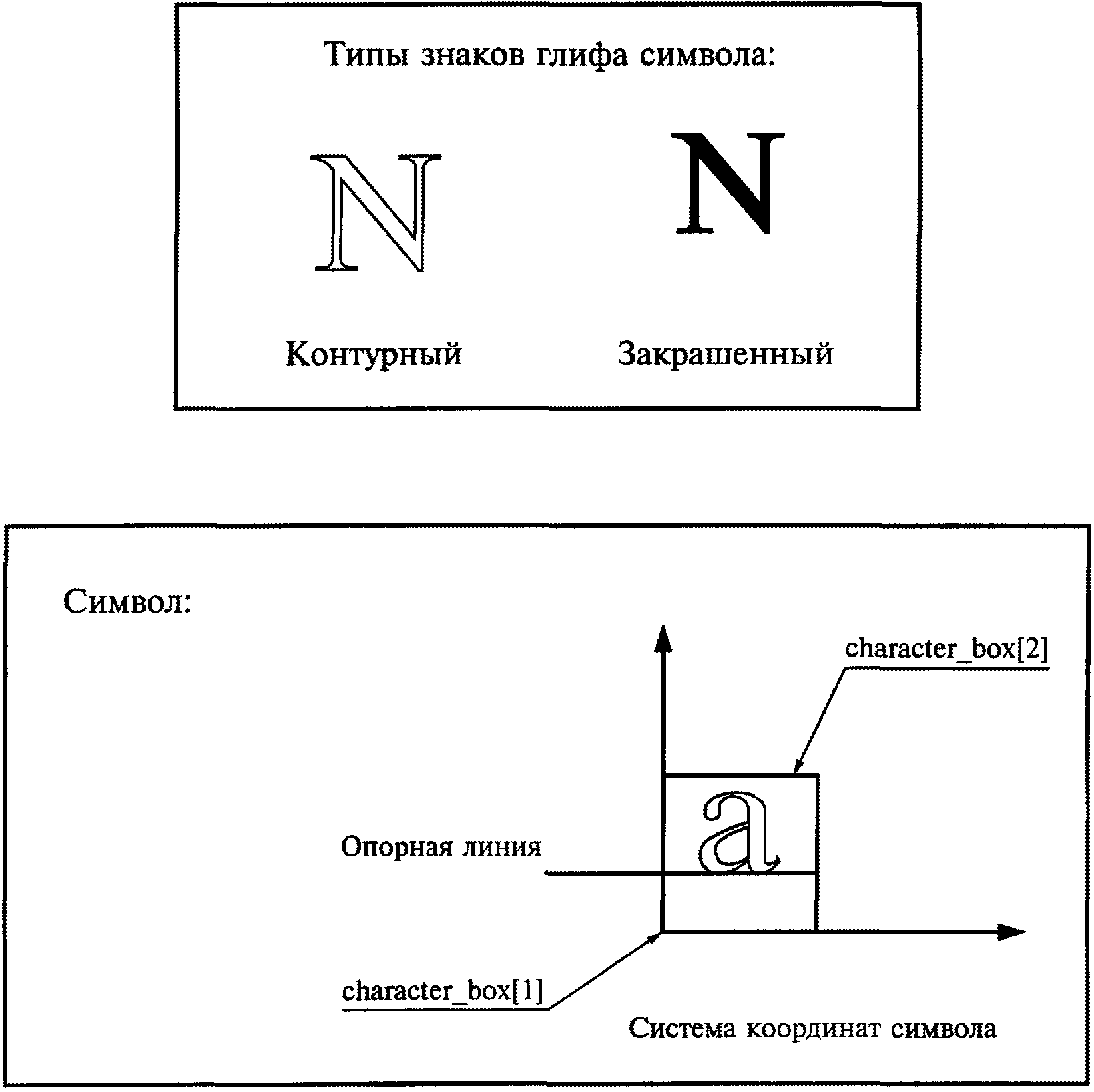

Рисунок 25 - Знаки глифа символа

7.3.2 Объект character_glyph_symbol_stroke

Объектом character_glyph_symbol_stroke является объект character_glyph_symbol, в котором геометрия глифа описана набором кривых.

EXPRESS-спецификация

ENTITY character_glyph_symbol_stroke

SUBTYPE OF (character_glyph_symbol);

strokes : SET [1:?] OF curve;

WHERE

WR1: SELF.strokes SELF\representation_items;

END_ENTITY;

Определение атрибута

strokes - набор объектов curve, определяющих геометрию глифа символа.

Формальное утверждение

WR1 - все кривые, образующие глиф символа, должны входить в набор соответствующих элементов.

7.3.3 Объект character_glyph_symbol_outline

Объектом character_glyph_symbol_outline является объект character_glyph_symbol, в котором описана геометрия глифа через набор объектов annotation_fill_area.

EXPRESS-спецификация

ENTITY character_glyph_symbol_outline

SUBTYPE OF (character_glyph_symbol);

outlines : SET [1:?] OF annotation_fill_areas;

WHERE

WR1: SELF.outlines SELF\representation_items;

END_ENTITY;

Определение атрибута

outlines - набор объектов annotation_fill_area, определяющих геометрию глифа символа.

Формальное утверждение

WR1 - Все заполняемые области, образующие глиф символа, должны входить в набор соответствующих элементов.

7.3.4 Объект character_glyph_font_usage

Объект character_glyph_font_usage определяет наличие объекта character_glyph_symbol в объекте text_font.

EXPRESS-спецификация

*) ENTITY character_glyph_font_usage
character	: character_glyph_symbol;
font	: text_font;
END_ENTITY; (*

Определения атрибутов

character - объект character_glyph_symbol, являющийся частью конкретного шрифта;

font - объект text_font, для которого задан character_glyph_symbol.

7.3.5 Объект text_font

Объект text_font определяет конкретный шрифт символа.

EXPRESS-спецификация

*) ENTITY text_font
id		: identifier;
name		: lable;
description		: text;
INVERSE
glyphs	: SET [1:?] OF character_glyph_font_usage FOR font;
END_ENTITY; (*

Определения атрибутов

id - обозначение объекта text_font;

name - слово или группа слов, посредством которых ссылаются на text_font;

description - текст, описывающий характер объекта text_font;

glyphs - набор объектов character_glyph_font_usage, определяющий объект character_glyph_symbol, входящий в конкретный объект text_font.

Пример 16 - Примерами шрифтов символов являются Courier 12, Times 10, Helvetica Bold 14, 0815 и ABC.

7.3.6 Объект text_font_family

Объект text_font_family обозначает соответствующий набор (коллекцию) объектов text_font.

EXPRESS-спецификация

*) ENTITY text_font_family
id		: identifier;
name		: lable;
description		: text;
INVERSE
fonts	: SET [1:?] OF text_font_in_familiy FOR family;
END_ENTITY; (*

Определения атрибутов

id - обозначение объекта text_font_family;

name - слово или группа слов, посредством которых ссылаются на text_font_family.

description - текст, описывающий характер объекта text_font_family;

fonts - набор объектов text_font_in_family, определяющий объекты texts_font, входящие в объект text_font_family.

7.3.7 Объект text_font_in_family

Объект text_font_in_family определяет вхождение объекта text_font в объект text_font_family.

EXPRESS-спецификация

*) ENTITY text_font_in_family
font	: text_font;
family	: text_font_family;
END_ENTITY; (*

Определения атрибутов

font - объект text_font, входящий в соответствующее семейство;

family - объект text_font_family, для которого задан соответствующий text_font.

Пример 17 - Семействами шрифтов, например, являются Courier и Helvetica. Данные семейства включают соответственно шрифты Courier 12 и Helvetica Bold 14.

7.3.8 Объект externally_defined_text_font

Объект externally_defined_text_font определяет внешнюю ссылку на шрифт текста.

EXPRESS-спецификация

ENTITY externally_defined_text_font

SUBTYPE OF (externally_defined_item);

END_ENTITY;

7.3.9 Объект pre_defined_text_font

Объектом pre_defined_text_font является шрифт текста, используемый при определении прикладного шрифта.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_text_font

SUBTYPE OF (pre_defined_item);

END_ENTITY;

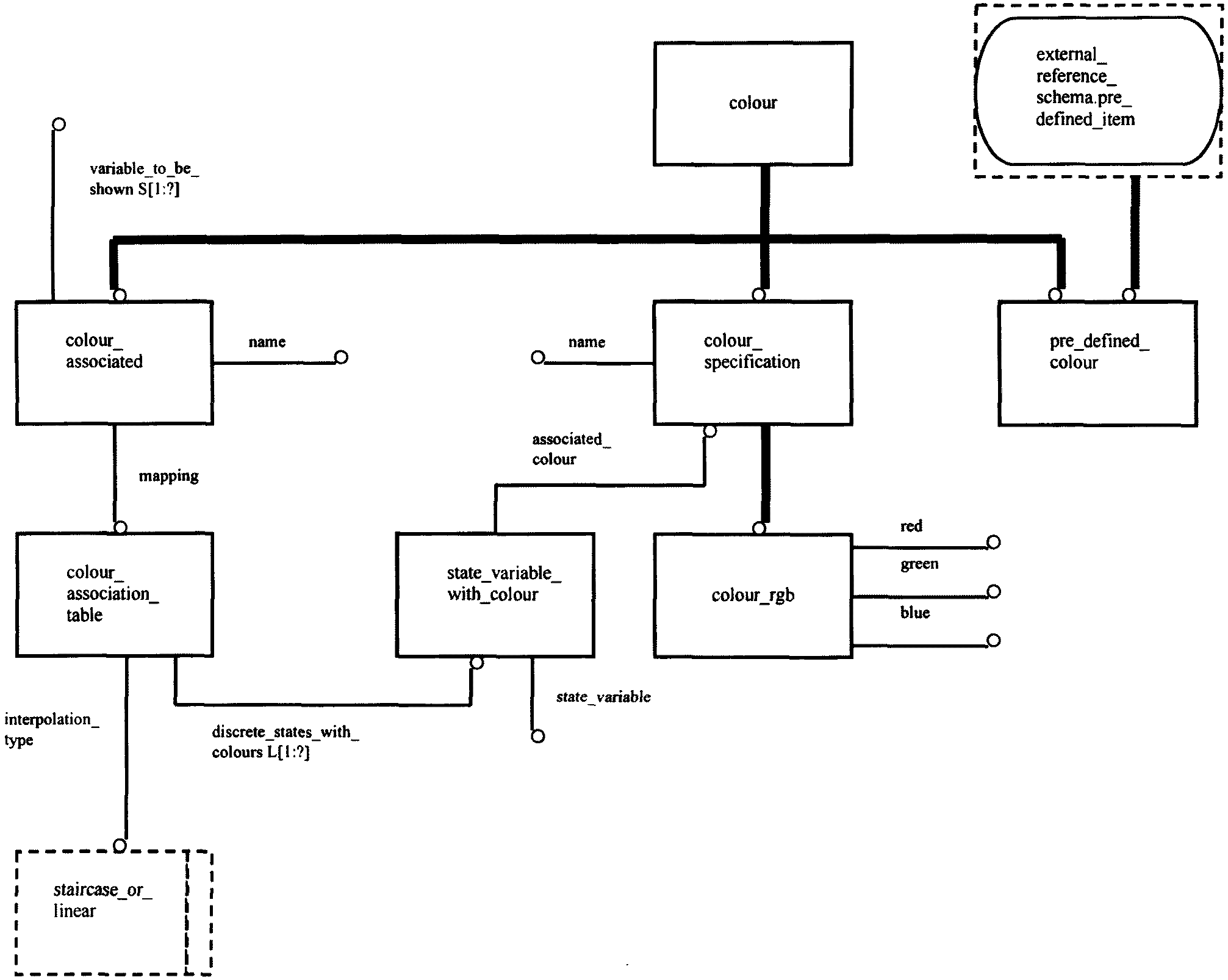

7.3.10 Объект colour

Объект colour определяет основное свойство конкретного элемента, связанное с его способностью отражать световой поток.

EXPRESS-спецификация

ENTITY colour

END_ENTITY;

7.3.11 Объект colour_specification

Объект colour_specification определяет цвет, прямо связанный с заданным цветовым интервалом (пространством).

Пример 18 - Цветовыми пространствами являются RGB, HLS, HSV и CIE. Более подробно эти вопросы рассмотрены в [7].

Примечание - В настоящем стандарте использованы только цвета модели RGB. Данная модель может быть расширена.

EXPRESS-спецификация

ENTITY colour_specification

SUBTYPE OF (colour);

name : lable;

END_ENTITY;

Определение атрибута

name - слово или группа слов, посредством которых ссылаются на colour_specification.

7.3.12 Объект colour_rgb

Объект colour_rgb определяет цвет посредством задания яркости красного, зеленого и синего цветов.

EXPRESS-спецификация

*) ENTITY colour_rgb SUBTYPE OF (colour_specification);
red	: REAL;
green	: REAL;
blue	: REAL;
WHERE WR1: {0.0 <= red <= 1.0}; WR2: {0.0 <= green <= 1.0}; WR3: {0.0 <= blue <= 1.0}; END_ENTITY; (*

Определения атрибутов

red - яркость красного компонента цвета;

green - яркость зеленого компонента цвета;

blue - яркость синего компонента цвета.

Формальные утверждения

WR1 - яркость красного компонента цвета должна иметь значение от 0,0 до 1,0;

WR2 - яркость зеленого компонента цвета должна иметь значение от 0,0 до 1,0;

WR3 - яркость синего компонента цвета должна иметь значение от 0,0 до 1,0.

7.3.13 Объект colour_associated

Объект colour_associated определяет цвет для визуализации одномерных статических переменных при создании изображения. Цвет кривых или поверхностей в конкретных положениях задают значениями статических переменных и объектом colour_association_table. Положения (кривых или поверхностей) с выбранными цветами зависят от объектов shading_curve_method или shading_surface_method, заданных соответственно для кривой или поверхности. Выбранные цвета интерполируют соответственно атрибуту вида метода затенения.

Примечания

1 Статические переменные часто используют для задания физических величин.

2 Интерполяция цветов кривых и поверхностей описана в 6.3.17 и 6.3.21.

EXPRESS-спецификация

*) ENTITY colour_associated SUBTYPE OF (colour);
name	: label;
variable_to_be_shown	: SET [1:?] OF REAL;
mapping	: colour_association_table;
END_ENTITY; (*

Определения атрибутов

name - слово или группа слов, посредством которых ссылаются на colour_associated;

variable_to_be_shown - набор статических переменных, имеющих одномерные значения, предназначенный для визуализации цветов;

mapping - объект colour_association_table, используемый для выбора конкретного цвета.

7.3.14 Объект colour_association_table

Объект colour_association_table определяет отображение пространства одномерных статических переменных в пространство цветов.

Объект colour_association_table содержит значения статических переменных, связанных с заданием цветов. Если конкретное значение статической переменной находится между двумя заданными значениями статических переменных, тогда конкретный цвет должен быть вычислен с использованием методов ступенчатой или линейной интерполяции.

EXPRESS-спецификация

*) ENTITY colour_association_table
discrete_states_with_colours	: LIST [1:?] OF state_variable_with_colour;
interpolation_type	: straircase_or_linear;
END_ENTITY; (*

Определения атрибутов

discrete_states_with_colours - список значений одномерных статических переменных, соответствующих определенным цветам;

interpolation_type - используемый метод интерполяции.

7.3.15 Объект state_variable_with_colour

Объект state_variable_with_colour связывает одну заданную статическую переменную с объектом colour_specification.

EXPRESS-спецификация

*) ENTITY state_variable_with_colour
state_variable	: REAL;
associated_colour	: colour_specification;
END_ENTITY; (*

Определения атрибутов

state_variable - значение одномерной статической переменной (объект state_variable).

Пример 19 - Физическими статическими переменными являются температура и компоненты нагрузки;

associated_colour - объект colour_specification, связанный с объектом state_variable.

7.3.16 Объект pre_defined_colour

Объект pre_defined_colour предназначен для обеспечения возможности задания цветов в конкретном приложении.

Примечание - Порядок применения данного объекта задают в прикладных ресурсах или протоколах. Объект pre_defined_colour позволяет устанавливать значения цветов или их компонентов в прикладных ресурсах или протоколах.

EXPRESS-спецификация

ENTITY pre_defined_colour

SUBTYPE OF (pre_defined_item, colour);

END_ENTITY;

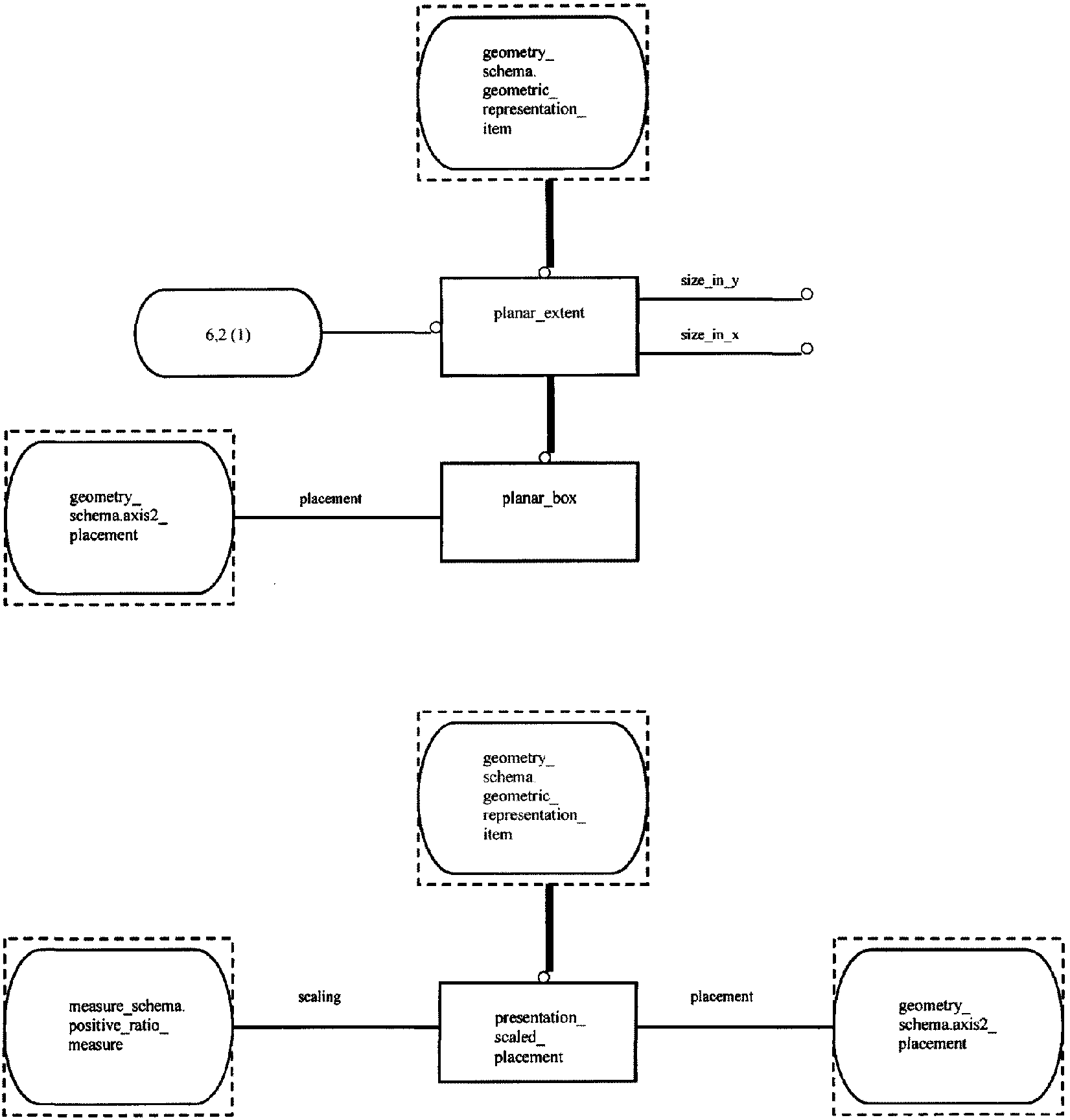

7.3.17 Объект planar_extent

Объект planar_extent определяет протяженность по обоим направлениям двумерной системы координат.

EXPRESS-спецификация

*) ENTITY planar_extent SUBTYPE OF (geometric_representation_item);
size_in_x	: length_measure;
size_in_y	: length_measure;
END_ENTITY; (*

Определения атрибутов

size_in_x - протяженность в направлении оси x;

size_in_y - протяженность в направлении оси y.

7.3.18 Объект planar_box

Объект planar_box определяет произвольный прямоугольник ("ящик") и его расположение в двумерной декартовой системе координат.

EXPRESS-спецификация

ENTITY planar_box

SUBTYPE OF (planar_extent);

placement : axis2_placement;

END_ENTITY;

Определение атрибута

placement - положение и ориентация нижнего левого угла прямоугольника. Длину сторон прямоугольника в направлении осей x и y задают посредством атрибутов супертипа.

7.3.19 Объект presentation_scaled_placement

Объектом presentation_scaled_placement является объект geometric_representation_item, обеспечивающий определение объекта graphical_transformations.

Примечание - Объект graphical_transformation описан в 4.4.12.

EXPRESS-спецификация

*) ENTITY presentation_scaled_placement SUBTYPE OF (geometric_representation_item);
placement	: axis2_placement;
scaling	: positive_ratio_measure;
END_ENTITY; (*

Определения атрибутов

placement - местоположение, используемое при определении поворота и перемещения;

scaling - масштабирование, являющееся частью преобразования.

EXPRESS-спецификация

END_SCHEMA; - - presentation_resource_schema

Приложение A

(обязательное)

СОКРАЩЕННЫЕ НАИМЕНОВАНИЯ ОБЪЕКТОВ

Таблица A.1 содержит сокращенные наименования объектов, установленных в настоящем стандарте. Требования по использованию сокращенных наименований содержатся в методах реализации, входящих в стандарты серии ГОСТ Р ИСО 10303.

Таблица A.1

Сокращенные наименования объектов

Наименование объекта	Сокращенное наименование
ANNOTATION_CURVE_OCCURRENCE	ANCROC
ANNOTATION_FILL_AREA	ANFLAR
ANNOTATION_FILL_AREA_OCCURRENCE	AFAO
ANNOTATION_OCCURRENCE	ANNOCC
ANNOTATION_OCCURRENCE_RELATIONSHIP	ANOCRL
ANNOTATION_POINT_OCCURRENCE	ANPNOC
ANNOTATION_SYMBOL	ANNSYM
ANNOTATION_SYMBOL_OCCURRENCE	ANSYOC
ANNOTATION_TABLE	ANNTBL
ANNOTATION_TABLE_OCCURRENCE	ANTBOC
ANNOTATION_TEXT	ANNTXT
ANNOTATION_TEXT_CHARACTER	ANTXCH
ANNOTATION_TEXT_OCCURRENCE	ANTXOC
ANNOTATION_TEXT_WITH_ASSOCIATED_CURVES	ATWAC
ANNOTATION_TEXT_WITH_BLANKING_BOX	ATWBB
ANNOTATION_TEXT_WITH_DELINEATION	ATWD
ANNOTATION_TEXT_WITH_EXTENT	ATWE
APPROXIMATION_TOLERANCE	APPTLR
APPROXIMATION_TOLERANCE_DEVIATION	APTLDV
APPROXIMATION_TOLERANCE_PARAMETER	APTLPR
AREA_DEPENDENT_ANNOTATION_REPRESENTATION	ADAR
AREA_IN_SET	ARINST
BACKGROUND_COLOUR	BCKCLR
CAMERA_IMAGE	CMRIMG
CAMERA_MODEL	CMRMDL
CAMERA_MODEL_D2	CMMDD2
CAMERA_MODEL_D2_SHAPE_CLIPPING	CMDSC
CAMERA_MODEL_D3	CMMDD3
CAMERA_MODEL_D3_MULTI_CLIPPING	CMDMC
CAMERA_MODEL_D3_WITH_HLHSR	CMDWH
CAMERA_MODEL_WITH_LIGHT_SOURCES	CMWLS
CAMERA_USAGE	CMRUSG
CHARACTER_GLYPH_FONT_USAGE	CGFU
CHARACTER_GLYPH_STYLE_OUTLINE	CGO
CHARACTER_GLYPH_STYLE_OUTLINE_WITH_CHARACTERISTICS	CGSOWC
CHARACTER_GLYPH_STYLE_STROKE	CGS
CHARACTER_GLYPH_SYMBOL	CHGLSY
CHARACTER_GLYPH_SYMBOL_OUTLINE	CGSO
CHARACTER_GLYPH_SYMBOL_STROKE	CGSS
COLOUR	COLOUR
COLOUR_ASSOCIATED	CLRASS
COLOUR_ASSOCIATION_TABLE	CLASTB
COLOUR_RGB	CLRRGB
COLOUR_SPECIFICATION	CLRSPC
COMPOSITE_TEXT	CMPTXT
COMPOSITE_TEXT_WITH_ASSOCIATED_CURVES	CTWAC
COMPOSITE_TEXT_WITH_BLANKING_BOX	CTWBB
COMPOSITE_TEXT_WITH_DELINEATION	CTWD
COMPOSITE_TEXT_WITH_EXTENT	CTWE
CONTEXT_DEPENDENT_INVISIBILITY	CNDPIN
CONTEXT_DEPENDENT_OVER_RIDING_STYLED_ITEM	CDORSI
CURVE_STYLE	CRVSTY
CURVE_STYLE_CURVE_PATTERN	CSCP
CURVE_STYLE_CURVE_PATTERN_SET	CSCPS
CURVE_STYLE_FONT	CRSTFN
CURVE_STYLE_FONT_AND_SCALING	CSFAS
CURVE_STYLE_FONT_PATTERN	CSFP
CURVE_STYLE_RENDERING	CRSTRH
CURVE_STYLE_WIDE	CRSTWD
CURVE_STYLE_WITH_ENDS_AND_CORNERS	CSWEAC
CURVE_STYLE_WITH_EXTENSION	CSWE
DEFINED_CHARACTER_GLYPH	DFCHGL
DEFINED_SYMBOL	DFNSYM
DEFINED_TABLE	DFNTBL
EXTERNALLY_DEFINED_CHARACTER_GLYPH	EDCG
EXTERNALLY_DEFINED_CURVE_FONT	EDCF
EXTERNALLY_DEFINED_HATCH_STYLE	EDHS
EXTERNALLY_DEFINED_STYLE	EXDFST
EXTERNALLY_DEFINED_SYMBOL	EXDFSY
EXTERNALLY_DEFINED_TEXT_FONT	EDTF
EXTERNALLY_DEFINED_TILE	EXDFTL
EXTERNALLY_DEFINED_TILE_STYLE	EDTS
FILL_AREA_STYLE	FLARST
FILL_AREA_STYLE_COLOUR	FASC
FILL_AREA_STYLE_HATCHING	FASH
FILL_AREA_STYLE_TILES	FAST
FILL_AREA_STYLE_TILE_COLOURED_REGION	FASTCR
FILL_AREA_STYLE_TILE_CURVE_WITH_STYLE	FASTCW
FILL_AREA_STYLE_TILE_SYMBOL_WITH_STYLE	FASTSW
GRAPHICAL_TRANSFORMATION	GRPTRN
INVISIBILITY	INVSBL
LIGHT_SOURCE	LGHSRC
LIGHT_SOURCE_AMBIENT	LGSRAM
LIGHT_SOURCE_DIRECTIONAL	LGSRDR
LIGHT_SOURCE_POSITIONAL	LGSRPS
LIGHT_SOURCE_SPOT	LGSRSP
OCCLUSION_PRECEDENCE	OCCPRC
ONE_DIRECTION_REPEAT_FACTOR	ODRF
OVER_RIDING_STYLED_ITEM	ORSI
PLANAR_BOX	PLNBX
PLANAR_EXTENT	PLNEXT
POINT_STYLE	PNTSTY
PRESENTATION_AREA	PRSAR
PRESENTATION_LAYER_ASSIGNMENT	PRLYAS
PRESENTATION_LAYER_USAGE	PRLYUS
PRESENTATION_REPRESENTATION	PRSRPR
PRESENTATION_REPRESENTATION_RELATIONSHIP	PRRPRL
PRESENTATION_SCALED_PLACEMENT	PRSCPL
PRESENTATION_SET	PRSST
PRESENTATION_SIZE	PRSSZ
PRESENTATION_STYLE_ASSIGNMENT	PRSTAS
PRESENTATION_STYLE_BY_CONTEXT	PSBC
PRESENTATION_VIEW	PRSVW
PRESENTED_ITEM	PRSITM
PRESENTED_ITEM_REPRESENTATION	PRITRP
PRE_DEFINED_CHARACTER_GLYPH	PDCG
PRE_DEFINED_CHARACTER_SPACING	PDCS
PRE_DEFINED_COLOUR	PRDFCL
PRE_DEFINED_CURVE_FONT	PDCF
PRE_DEFINED_HATCH_STYLE	PDHS
PRE_DEFINED_MARKER	PRDFMR
PRE_DEFINED_PRESENTATION_STYLE	PDPS
PRE_DEFINED_SIZE	PRDFSZ
PRE_DEFINED_SURFACE_SIDE_STYLE	PDSSS
PRE_DEFINED_SYMBOL	PRDFSY
PRE_DEFINED_TEXT_FONT	PDTF
PRE_DEFINED_TILE	PRDFTL
PRE_DEFINED_TILE_STYLE	PDTS
PRODUCT_DATA_REPRESENTATION_VIEW	PDRV
REPRESENTATION_ITEM_DEPENDENT_LAYER_ASSIGNMENT	RIDLA
STATE_VARIABLE_WITH_COLOUR	SVWC
STYLED_ITEM	STYITM
SURFACE_RENDERING_PROPERTIES	SRRNPR
SURFACE_SIDE_STYLE	SRSDST
SURFACE_STYLE_BOUNDARY	SRSTBN
SURFACE_STYLE_CONTROL_GRID	SSCG
SURFACE_STYLE_FILL_AREA	SSFA
SURFACE_STYLE_PARAMETER_LINE	SSPL
SURFACE_STYLE_REFLECTANCE_AMBIENT	SSRA
SURFACE_STYLE_REFLECTANCE_AMBIENT_DIFFUSE	SSRAD
SURFACE_STYLE_REFLECTANCE_AMBIENT_DIFFUSE_SPECULAR	SSRADS
SURFACE_STYLE_RENDERING	SRSTRN
SURFACE_STYLE_RENDERING_WITH_PROPERTIES	SSRWP
SURFACE_STYLE_SEGMENTATION_CURVE	SSSC
SURFACE_STYLE_SILHOUETTE	SRSTSL
SURFACE_STYLE_TRANSPARENT	SRSTTR
SURFACE_STYLE_USAGE	SRSTUS
SYMBOL_COLOUR	SYMCLR
SYMBOL_ELEMENT_STYLE	SYELST
SYMBOL_REPRESENTATION	SYMRPR
SYMBOL_REPRESENTATION_MAP	SYRPMP
SYMBOL_REPRESENTATION_RELATIONSHIP	SYRPRL
SYMBOL_REPRESENTATION_WITH_BLANKING_BOX	SRWBB
SYMBOL_STYLE	SYMSTY
SYMBOL_TARGET	SYMTRG
TABLE_RECORD_FIELD_REPRESENTATION	TRFR
TABLE_RECORD_FIELD_REPRESENTATION_WITH_CLIPPING_BOX	TRFRWC
TABLE_RECORD_REPRESENTATION	TBRCRP
TABLE_REPRESENTATION	TBLRPR
TABLE_REPRESENTATION_RELATIONSHIP	TBRPRL
TABLE_TEXT_RELATIONSHIP	TBTXRL
TEXT_FONT	TXTFNT
TEXT_FONT_FAMILY	TXFNFM
TEXT_FONT_IN_FAMILY	TFIF
TEXT_LITERAL	TXTLTR
TEXT_LITERAL_WITH_ASSOCIATED_CURVES	TLWAC
TEXT_LITERAL_WITH_BLANKING_BOX	TLWBB
TEXT_LITERAL_WITH_DELINEATION	TLWD
TEXT_LITERAL_WITH_EXTENT	TLWE
TEXT_STRING_REPRESENTATION	TXSTRP
TEXT_STYLE	TXTSTY
TEXT_STYLE_FOR_DEFINED_FONT	TSFDF
TEXT_STYLE_WITH_BOX_CHARACTERISTICS	TSWBC
TEXT_STYLE_WITH_JUSTIFICATION	TSWJ
TEXT_STYLE_WITH_MIRROR	TSWM
TEXT_STYLE_WITH_SPACING	TSWS
TWO_DIRECTION_REPEAT_FACTOR	TDRF
VIEW_DEPENDENT_ANNOTATION_REPRESENTATION	VDAR
VIEW_VOLUME	VWVLM

Приложение B

(обязательное)

РЕГИСТРАЦИЯ ИНФОРМАЦИОННОГО ОБЪЕКТА

B.1 Обозначение документа

Для обеспечения однозначного обозначения информационного объекта в открытой системе, настоящему стандарту присвоен следующий идентификатор объекта:

{ iso standard 10303 part(46) version(2) }

Смысл данного обозначения установлен в ГОСТ Р ИСО/МЭК 8824-1 и описан в ГОСТ Р ИСО 10303-1.

B.2 Обозначение схемы

B.2.1 Обозначение presentation_organisation_schema

Для обеспечения однозначного обозначения presentation_organisation_schema в открытой системе ей присвоен следующий идентификатор объекта:

{ iso standard 10303 part(46) version(2) object(1) presentation-organisation_schema(1) }

Смысл данного обозначения установлен в ГОСТ Р ИСО/МЭК 8824-1 и описан в ГОСТ Р ИСО 10303-1.

B.2.2 Обозначение presentation_definition_schema

Для обеспечения однозначного обозначения presentation_definition_schema в открытой системе ей присвоен следующий идентификатор объекта:

{ iso standard 10303 part(46) version(2) object(1) presentation-definition_schema(2) }

Смысл данного обозначения установлен в ГОСТ Р ИСО/МЭК 8824-1 и описан в ГОСТ Р ИСО 10303-1.

B.2.3 Обозначение presentation_appearance_schema

Для обеспечения однозначного обозначения presentation_appearance_schema в открытой системе ей присвоен следующий идентификатор объекта:

{ iso standard 10303 part(46) version(2) object(1) presentation-appearance_schema(3) }

Смысл данного обозначения установлен в ГОСТ Р ИСО/МЭК 8824-1 и описан в ГОСТ Р ИСО 10303-1.

B.2.4 Обозначение presentation_resource_schema

Для обеспечения однозначного обозначения presentation_resource_schema в открытой системе ей присвоен следующий идентификатор объекта:

{ iso standard 10303 part(46) version(2) object(1) presentation-resource_schema(4) }

Смысл данного обозначения установлен в ГОСТ Р ИСО/МЭК 8824-1 и описан в ГОСТ Р ИСО 10303-1.

Приложение C

(справочное)

МАШИННО-ИНТЕРПРЕТИРУЕМЫЕ ЛИСТИНГИ

Настоящее приложение представляет листинг (распечатку) сокращенных наименований и описаний на языке EXPRESS объектов, установленных в настоящем стандарте, а также листинги каждой EXPRESS-схемы, описанной в настоящем стандарте, без комментариев и пояснений. Эти листинги предоставляются в машинно-интерпретируемой форме и могут быть получены по следующим адресам унифицированного указателя ресурсов (URL):

Сокращенные наименования: </template/go.php?url=https://www.mel.nist.gov/div826/subject/apde/snr/>

EXPRESS: </template/go.php?url=https://www.mel.nist.gov/step/parts/part046/is/tc1/>

Если доступ по данным адресам затруднен, то материал может быть получен через Центральный секретариат ИСО или через секретариат ИСО ТК 184/ПК 4 по адресу: sc4sec@cme.nist.gov.

Примечание - Информация, представленная в машинно-ориентированной форме, является справочной; обязательным является текст, содержащийся в настоящем стандарте.

Приложение D

(справочное)

ТЕХНИЧЕСКИЕ ВОПРОСЫ

D.1 Символы, используемые в формулах отражающей способности

Таблица D.1 взята из приложения E к ИСО/МЭК 9592-4 [5].

Таблица D.1

Описания переменных и их источники

Символ	Описание	Тип данных	Источник данных
	Описание источника света	3xR	(1)
L_c	Цвет источника света	COLRV	(1)
	Местоположение источника света	3xR	(1)
L_e	Коэффициент концентрации источника света	R	(1)
C₁·C₂	Коэффициенты затухания	R	(1)
A_s	Угол рассеивания	R	(1)
L_a	Затухание света	R	(2)
	Местоположение предмета	3xR	(3)
O_d	Рассеиваемый цвет предмета	COLRV	(4)
O_s	Отражаемый цвет предмета	COLRV	(5)
O_e	Коэффициент отражения от предмета	R	(5)
K_a	Коэффициент общего отражения	R	(5)
K_d	Коэффициент диффузионного отражения	R	(5)
K_s	Коэффициент зеркального отражения	R	(5)
	Единичный вектор от предмета к точке взгляда	3xR	(2)
	Единичный вектор отражения от предмета	3xR	(2)
	Единичный вектор от предмета к источнику света	3xR	(2)
	Единичный вектор, перпендикулярный к предмету	NORM	(3)
C_a	Общая часть от источника света	COLRV	(2)
C_d	Рассеиваемая часть от источника света	COLRV	(2)
C_s	Отражаемая часть от источника света	COLRV	(2)

Описание источника данных:

1 Отображение источника света.

2 Вычисление.

3 Заданные или полученные из геометрии предмета.

4 Таблица цветов, прямой цвет, цвет вершины, внутренний фоновый цвет.

5 Свойства поверхности или обратной стороны предмета.

D.2 Рекомендуемые формулы отражающей способности

Данные формулы взяты из приложения E к ИСО/МЭК 9592-4 [5].

Результатом вычисления отражающей способности отдельной точки является общий цвет, определяемый суммой отдельных компонентов C_a + C_d + C_s от всех действующих источников света

где N - общее число источников света.

Для общих источников света:

C_a = K_aL_cO_d;

C_d = 0;

C_s = 0.

Для прямых источников света:

C_a = 0;

;

Для позиционированных источников света:

C_a = 0;

;

Для местного источника света:

(Влияние местных источников света может быть нулевым, если

находится вне потока от конкретного источника света).

C_a = 0;

;

Затухание света может быть вычислено по формуле

Вектор отражения света может быть вычислен по формуле

Во всех случаях отдельные результаты, имеющие отрицательные значения, должны быть заменены нулевыми значениями.

Приложение E

(справочное)

EXPRESS-G ДИАГРАММЫ

ИС NORMPROD: примечание.

Взамен ГОСТ Р ИСО 10303-11-2000 Приказом Росстандарта от 14.09.2009 N 366-ст с 01.07.2010 введен в действие ГОСТ Р ИСО 10303-11-2009.

Рисунки, представленные в настоящем приложении, соответствуют описаниям схем настоящего стандарта. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS. Правила построения EXPRESS-G диаграмм установлены в приложении D ГОСТ Р ИСО 10303-11.

Рисунок E.1 - EXPRESS-G диаграмма

presentation_organization_schema 1 из 7

Рисунок E.2 - EXPRESS-G диаграмма

presentation_organization_schema 2 из 7

Рисунок E.3 - EXPRESS-G диаграмма

presentation_organization_schema 3 из 7

Рисунок E.4 - EXPRESS-G диаграмма

presentation_organization_schema 4 из 7

Рисунок E.5 - EXPRESS-G диаграмма

presentation_organization_schema 5 из 7

Рисунок E.6 - EXPRESS-G диаграмма

presentation_organization_schema 6 из 7

Рисунок E.7 - EXPRESS-G диаграмма

presentation_organization_schema 7 из 7

Рисунок E.8 - EXPRESS-G диаграмма

presentation_definition_schema 1 из 9

Рисунок E.9 - EXPRESS-G диаграмма

presentation_definition_schema 2 из 9

Рисунок E.10 - EXPRESS-G диаграмма

presentation_definition_schema 3 из 9

Рисунок E.11 - EXPRESS-G диаграмма

presentation_definition_schema 4 из 9

Рисунок E.12 - EXPRESS-G диаграмма

presentation_definition_schema 5 из 9

Рисунок E.13 - EXPRESS-G диаграмма

presentation_definition_schema 6 из 9

Рисунок E.14 - EXPRESS-G диаграмма

presentation_definition_schema 7 из 9

Рисунок E.15 - EXPRESS-G диаграмма

presentation_definition_schema 8 из 9

Рисунок E.16 - EXPRESS-G диаграмма

presentation_definition_schema 9 из 9

Рисунок E.17 - EXPRESS-G диаграмма

presentation_appearance_schema 1 из 21

Рисунок E.18 - EXPRESS-G диаграмма

presentation_appearance_schema 2 из 21

Рисунок E.19 - EXPRESS-G диаграмма

presentation_appearance_schema 3 из 21

Рисунок E.20 - EXPRESS-G диаграмма

presentation_appearance_schema 4 из 21

Рисунок E.21 - EXPRESS-G диаграмма

presentation_appearance_schema 5 из 21

Рисунок E.22 - EXPRESS-G диаграмма

presentation_appearance_schema 6 из 21

Рисунок E.23 - EXPRESS-G диаграмма

presentation_appearance_schema 7 из 21

Рисунок E.24 - EXPRESS-G диаграмма

presentation_appearance_schema 8 из 21

Рисунок E.25 - EXPRESS-G диаграмма

presentation_appearance_schema 9 из 21

Рисунок E.26 - EXPRESS-G диаграмма

presentation_appearance_schema 10 из 21

Рисунок E.27 - EXPRESS-G диаграмма

presentation_appearance_schema 11 из 21

Рисунок E.28 - EXPRESS-G диаграмма

presentation_appearance_schema 12 из 21

Рисунок E.29 - EXPRESS-G диаграмма

presentation_appearance_schema 13 из 21

Рисунок E.30 - EXPRESS-G диаграмма

presentation_appearance_schema 14 из 21

Рисунок E.31 - EXPRESS-G диаграмма

presentation_appearance_schema 15 из 21

Рисунок E.32 - EXPRESS-G диаграмма

presentation_appearance_schema 16 из 21

Рисунок E.33 - EXPRESS-G диаграмма

presentation_appearance_schema 17 из 21

Рисунок E.34 - EXPRESS-G диаграмма

presentation_appearance_schema 18 из 21

Рисунок E.35 - EXPRESS-G диаграмма

presentation_appearance_schema 19 из 21

Рисунок E.36 - EXPRESS-G диаграмма

presentation_appearance_schema 20 из 21

Рисунок E.37 - EXPRESS-G диаграмма

presentation_appearance_schema 21 из 21

Рисунок E.38 - EXPRESS-G диаграмма

presentation_resource_schema 1 из 5

Рисунок E.39 - EXPRESS-G диаграмма

presentation_resource_schema 2 из 5

Рисунок E.40 - EXPRESS-G диаграмма

presentation_resource_schema 3 из 5

Рисунок E.41 - EXPRESS-G диаграмма

presentation_resource_schema 4 из 5

Рисунок E.42 - EXPRESS-G диаграмма

presentation_resource_schema 5 из 5

Приложение F

(справочное)

БИБЛИОГРАФИЯ

[1]	ИСО 8805-85 <*> Системы обработки информации. Машинная графика. функциональное описание графического ядра трехмерной системы (GKS-3D)
[2]	ИСО/МЭК 9592-1-97 <*> Информационная технология. Машинная графика и обработка изображений. Иерархическая интерактивная графическая система программиста (PHIGS). Часть 1. Функциональное описание
[3]	ИСО/МЭК 9592-2-97 <*> Информационная технология. Машинная графика и обработка изображений. Иерархическая интерактивная графическая система программиста (PHIGS). Часть 2. Формат архивного файла
[4]	ИСО/МЭК 9592-3-97 <*> Информационная технология. Машинная графика и обработка изображений. Иерархическая интерактивная графическая система программиста (PHIGS). Часть 2. Требования к кодированию архивного файла открытым текстом
[5]	ИСО/МЭК 9592-4-92 <*> Информационная технология. Машинная графика. Иерархическая интерактивная графическая система программиста (PHIGS). Часть 4. Освещенность и поверхности (PHIGS PLUS)
[6]	NEWMAN, WILLIAM M. and SPROULL, ROBERT F., Principles of Interactive Computer Graphics, Mc Graw Hills, 1981, ISBN 0-07-046338-7
[7]	FOLEY, JAMES D. and VAN DAM, ANDRIES, Fundamentals of Interactive Computer Graphics, Addison Wesley, ISBN 0-201-14468-9

--------------------------------

<*> Оригиналы международных стандартов ИСО - во ВНИИКИ Госстандарта России.

Тематический указатель

acyclic_composite_text ...................................................................................

5.6.1

acyclic_occulusion_precedence .......................................................................

6.13.1

acyclic_presentation_representation_relationship ..............................................

4.9.1

acyclic_symbol_representation-relationship ......................................................

5.6.2

annotation_curve_occurrence ...........................................................................

5.5.3

annotation_fill_area ..........................................................................................

5.4.1

annotation_fill_area_occurrence .......................................................................

5.5.4

annotation_occurrence ....................................................................................

5.5.1

annotation_occurrence_relationship .................................................................

5.5.8

annotation_point_occurrence ...........................................................................

5.5.2

annotation_symbol ..........................................................................................

5.4.7

annotation_symbol_occurrence .......................................................................

5.5.6

annotation_table .............................................................................................

5.4.8

annotation_table_occurrence ...........................................................................

5.5.7

annotation_text ...............................................................................................

5.4.18

annotation_text_character ...............................................................................

5.4.24

annotation_text_occurrence ............................................................................

5.5.5

annotation_text_with_associated_curves .........................................................

5.4.22

annotation_text_with_blanking_box .................................................................

5.4.21

annotation_text_with_delineation .....................................................................

5.4.20

annotation_text_with_extent ............................................................................

5.4.19

approximation_method ...................................................................................

6.3.33

approximation_tolerance .................................................................................

6.11.1

approximation_tolerance_deviation ..................................................................

6.11.2

approximation_tolerance_parameter ................................................................

6.11.3

area_dependent_annotation_representation .....................................................

4.4.6

area_in_set .....................................................................................................

4.4.4

area_or_view .................................................................................................

4.3.2

background_colour ........................................................................................

4.4.10

box_characteristic_select ...............................................................................

6.3.25

box_height .....................................................................................................

6.3.26

box_rotate_angle ...........................................................................................

6.3.29

box_slant_angle .............................................................................................

6.3.28

box_width ......................................................................................................

6.3.27

camera_image ................................................................................................

4.5.14

camera_model ................................................................................................

4.5.1

camera_model_d2 ..........................................................................................

4.5.2

camera_model_d2_shape_clipping ..................................................................

4.5.3

camera_model_d3 ..........................................................................................

4.5.4

camera_model_d3_multi_clipping ...................................................................

4.5.7

camera_model_d3_with_hlhsr ........................................................................

4.5.6

camera_model_with_light_sources ..................................................................

4.5.8

camera_usage ................................................................................................

4.5.15

central_or_parallel ..........................................................................................

4.3.3

character_glyph_font_usage ...........................................................................

7.3.4

character_glyph_style_outline .........................................................................

6.9.3

character_glyph_style_outline_with_characteristics ..........................................

6.9.4

character_glyph_style_stroke ..........................................................................

6.9.2

character_glyph_symbol .................................................................................

7.3.1

character_glyph_symbol_outline ......................................................................

7.3.3

character_glyph_symbol_stroke ......................................................................

7.3.2

character_spacing_select ................................................................................

6.3.30

character_style_select .....................................................................................

6.3.23

colour .............................................................................................................

7.3.10

colour_associated ...........................................................................................

7.3.13

colour_association_table .................................................................................

7.3.14

colour_rgb ......................................................................................................

7.3.12

colour_specification ........................................................................................

7.3.11

composite_text ................................................................................................

5.4.33

composite_text_with_associated_curves ..........................................................

5.4.37

composite_text_with_blanking_box .................................................................

5.4.36

composite_text_with_delineation .....................................................................

5.4.35

composite_text_with_extent ............................................................................

5.4.34

context_dependent_invisibility .........................................................................

6.12.3

context_dependent_over_riding_styled_item ...................................................

6.4.3

curve_font_or_scaled_curve_font_select .........................................................

6.3.7

curve_or_annotation_curve_occurrence ..........................................................

6.3.12

curve_or_render .............................................................................................

6.3.16

curve_style .....................................................................................................

6.6.1

curve_style_curve_pattern ..............................................................................

6.6.10

curve_style_curve_pattern_set ........................................................................

6.6.9

curve_style_font .............................................................................................

6.6.6

curve_style_font_and_scaling .........................................................................

6.6.11

curve_style_font_pattern ................................................................................

6.6.7

curve_style_font_select ...................................................................................

6.3.8

curve_style_rendering .....................................................................................

6.8.6

curve_style_wide ............................................................................................

6.6.8

curve_style_with_ends_and_corners ...............................................................

6.6.2

curve_style_with_extension .............................................................................

6.6.3

curve_tolerance_deviation ..............................................................................

6.3.35

curve_tolerance_parameter ............................................................................

6.3.39

defined_character_glyph .................................................................................

5.4.25

defined_glyph_select .......................................................................................

5.3.5

defined_symbol ...............................................................................................

5.4.2

defined_symbol_select ....................................................................................

5.3.2

defined_table .................................................................................................

5.4.3

direction_count_select ....................................................................................

6.3.18

externally_defined_character_glyph ................................................................

5.4.26

externals_defined_curve_font .........................................................................

6.6.5

externally_defined_hatch_style ........................................................................

6.7.4

externally_defined_style ..................................................................................

6.4.7

externally_defined_symbol ..............................................................................

5.4.6

externally_defined_text_font ...........................................................................

7.3.8

externally_defined_tile ....................................................................................

6.7.13

externally_defined_tile_style ...........................................................................

6.7.7

field_in_table .................................................................................................

5.6.3

fill_area_style .................................................................................................

6.7.1

fill_area_style_colour .....................................................................................

6.7.2

fill_area_style_hatching ..................................................................................

6.7.5

fill_area_style_tile_coloured_region ................................................................

6.7.10

fill_area_style_tile_curve_with_style ...............................................................

6.7.9

fill_area_style_tile_shape_select .....................................................................

6.3.11

fill_area_style_tile_symbol_with_style .............................................................

6.7.11

fill_area_style_tiles .........................................................................................

6.7.8

fill_style_select ..............................................................................................

6.3.10

font_select .....................................................................................................

7.2.3

graphical_transformation ................................................................................

4.4.12

hiding_or_blanking_select ..............................................................................

6.3.41

invisibility .......................................................................................................

6.12.2

invisibility_context ..........................................................................................

6.3.42

invisibile_item .................................................................................................

6.3.43

layered_item ..................................................................................................

4.3.4

light_source ....................................................................................................

4.5.9

light_source_ambient ......................................................................................

4.5.10

light_source_directional ..................................................................................

4.5.11

light_source_positional ....................................................................................

4.5.12

light_source_spot ...........................................................................................

4.5.13

marker_select .................................................................................................

6.3.4

marker_type ...................................................................................................

6.3.5

null_style ........................................................................................................

6.3.3

occlusion_precedence ....................................................................................

6.12.1

one_direction_repeat_factor ...........................................................................

6.7.14

over_riding_styled_item ..................................................................................

6.4.2

planar_box .....................................................................................................

7.3.18

planar_extent ..................................................................................................

7.3.17

point_style ......................................................................................................

6.5.1

pre_defined_character_glyph ...........................................................................

5.4.27

pre_defined_character_spacing .......................................................................

6.9.9

pre_defined_colour .........................................................................................

7.3.16

pre_defined_curve_font ...................................................................................

6.6.4

pre_defined_hatch_style ..................................................................................

6.7.3

pre_defined_marker ........................................................................................

6.5.2

pre_defined_presentation_style ........................................................................

6.4.6

pre_defined_size ..............................................................................................

6.5.3

pre_defined_surface_side_style ........................................................................

6.8.2

pre_defined_symbol .......................................................................................

5.4.5

pre_defined_text_font .....................................................................................

7.3.9

pre_defined_tile ..............................................................................................

6.7.12

pre_defined_tile_style .....................................................................................

6.7.6

presentable_text .............................................................................................

7.2.2

presentation_area ...........................................................................................

4.4.3

presentation_layer_assignment ........................................................................

4.6.1

presentation_layer_usage ................................................................................

4.6.3

presentation_representation ............................................................................

4.4.2

presentation_representation_relationship .........................................................

4.4.11

presentation_representation_select .................................................................

4.3.5

presentation_scaled_placement ......................................................................

7.3.19

presentation_set .............................................................................................

4.4.1

presentation_size ............................................................................................

4.4.9

presentation_size_assignment_select ...............................................................

4.3.1

presentation_style_assignment .........................................................................

6.4.4

presentation_style_by_context ........................................................................

6.4.5

presentation_style_select ................................................................................

6.3.2

presentation_view ..........................................................................................

4.4.5

presented_item ...............................................................................................

4.7.2

presented_item_representation ........................................................................

4.7.1

product_data_representation_view .................................................................

4.4.7

product_or_presentation_space ......................................................................

6.3.37

rendering_properties_select ............................................................................

6.3.22

representation_item_dependent_layer_assignment ...........................................

4.6.2

shading_curve_method ...................................................................................

6.3.17

shading_surface_method ................................................................................

6.3.21

size_select ......................................................................................................

6.3.6

squared_or_rounded ......................................................................................

6.3.9

staircase_or_linear .........................................................................................

7.2.1

state_variable_with_colour .............................................................................

7.3.15

style_context_select .......................................................................................

6.3.1

styled_item ....................................................................................................

6.4.1

surface_rendering_properties .........................................................................

6.8.7

surface_side ...................................................................................................

6.3.13

surface_side_style ..........................................................................................

6.8.3

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 6.3.14, а не 6.3.15.

surface_side_style_select ...............................................................................

6.3.15

surface_style_boundary .................................................................................

6.8.5

surface_style_control_grid .............................................................................

6.8.10

surface_style_element_select .........................................................................

6.3.15

surface_style_fill_area ....................................................................................

6.8.4

surface_style_parameter_line .........................................................................

6.8.11

surface_style_reflectance_ambient ..................................................................

6.8.14

surface_style_reflectance_ambient_diffuse ......................................................

6.8.15

surface_style_reflectance_ambient_diffuse_specular .......................................

6.8.16

surface_style_rendering ..................................................................................

6.8.12

surface_style_rendering_with_properties .........................................................

6.8.13

surface_style_segmentation_curve ..................................................................

6.8.9

surface_style_silhouette ..................................................................................

6.8.8

surface_style_transparent ...............................................................................

6.8.17

surface_style_usage ........................................................................................

6.8.1

surface_tolerance_deviation ............................................................................

6.3.36

surface_tolerance_parameter ..........................................................................

6.3.40

symbol_colour ...............................................................................................

6.10.3

symbol_element_style .....................................................................................

6.10.2

symbol_representation ....................................................................................

5.4.10

symbol_representation_map ...........................................................................

5.4.9

symbol_representation_relationship .................................................................

5.4.16

symbol_representation_rule .............................................................................

4.8.1

symbol_representation_with_blanking_box ......................................................

5.4.11

symbol_style ...................................................................................................

6.10.1

symbol_style_select ........................................................................................

6.3.31

symbol_target .................................................................................................

5.4.4

table_record_field_representation ....................................................................

5.4.14

table_record_field_representation_with_clipping_box .......................................

5.4.15

table_record_representation ............................................................................

5.4.13

table_representation .......................................................................................

5.4.12

table_representation_relationship ....................................................................

5.4.17

table_text_relationship ....................................................................................

5.5.9

text_alignment ................................................................................................

5.3.4

text_delineation ..............................................................................................

5.3.1

text_font .........................................................................................................

7.3.5

text_font_family ..............................................................................................

7.3.6

text_font_in_family .........................................................................................

7.3.7

text_justification .............................................................................................

6.3.24

text_literal ......................................................................................................

5.4.28

text_literal_with_associated_curves ................................................................

5.4.32

text_literal_with_blanking_box .......................................................................

5.4.31

text_literal_with_delineation ............................................................................

5.4.30

text_literal_with_extent ...................................................................................

5.4.29

text_or_character ...........................................................................................

5.3.3

text_path ........................................................................................................

5.3.6

text_string_representation ...............................................................................

5.4.23

text_style ........................................................................................................

6.9.1

text_style_for_defined_font .............................................................................

6.9.5

text_style_with_box_characteristics .................................................................

6.9.7

text_style_with_justification .............................................................................

6.9.6

text_style_with_mirror ....................................................................................

6.9.10

text_style_with_spacing ..................................................................................

6.9.8

tolerance_deviation_select ..............................................................................

6.3.34

tolerance_parameter_select ............................................................................

6.3.38

tolerance_select .............................................................................................

6.3.32

two_direction_repeat_factor ..........................................................................

6.7.15

u_direction_count ..........................................................................................

6.3.19

v_direction_count ..........................................................................................

6.3.20

view_dependent_annotation_representation ...................................................

4.4.8

view_volume .................................................................................................

4.5.5

УДК 656.072:681.3:006.354	ОКС 25.040.40	П87	ОКСТУ 4002
Ключевые слова: автоматизация, средства автоматизации, прикладные автоматизированные системы, промышленные изделия, данные, представление данных, обмен данными, структуры представлений

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/46/gost_19258.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
