"ГОСТ Р МЭК 60870-5-104-2004. Национальный стандарт Российской Федерации. Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей"
(утв. и введен в действие Постановлением Госстандарта России от 09.03.2004 N 89-ст)

1. Разработан ОАО "Научно-исследовательский институт электроэнергетики" (ВНИИЭ).

Внесен Техническим комитетом по стандартизации ТК 396 "Автоматика и телемеханика".

2. Утвержден и введен в действие Постановлением Госстандарта России от 9 марта 2004 г. N 89-ст.

3. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 60870-5-104:2000 "Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для МЭК 870-5-101 с использованием стандартных транспортных профилей".

4. Введен впервые.

Настоящий стандарт из серии ГОСТ Р МЭК 870-5 распространяется на устройства и системы телемеханики с передачей данных последовательными двоичными кодами для контроля и управления территориально распределенными процессами. Раздел 104 является обобщающим стандартом, который дает возможность взаимодействия различной совместимой аппаратуры телемеханики.

Настоящий обобщающий стандарт рассматривает стандарты ГОСТ Р МЭК 870-5-1 - ГОСТ Р МЭК 870-5-5. Правила настоящего стандарта представляют комбинацию прикладного уровня ГОСТ Р МЭК 870-5-101 и функций транспортного уровня, предусматриваемых TCP/IP <1> (Протокол управления передачей/Протокол Интернета). Внутри TCP/IP могут быть использованы различные типы сетей, включая X.25 [1], FR <2> (Фрейм реле), ATM <3> (Режим Асинхронной Передачи) и ISDN <4> (Цифровая сеть интегрированного обслуживания). При использовании тех же определений альтернативные ASDU, как показано в других обобщающих стандартах серии ГОСТ Р МЭК 870-5 (например, ГОСТ Р МЭК 870-5-102), могут комбинироваться с TCP/IP, но настоящий стандарт этого не рассматривает.

--------------------------------

<1> TCP/IP - Transmission Control Protocol/Internet Protocol.

<2> FR - Frame Relay.

<3> ATM - Asynhronous Transfer Mode.

<4> ISDN - Integrated Service Data Network.

Примечание. Механизмы защиты - вне области распространения настоящего стандарта.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров

ГОСТ Р МЭК 870-5-2-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 2. Процедуры в каналах передачи

ГОСТ Р МЭК 870-5-3-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 3. Общая структура данных пользователя

ГОСТ Р МЭК 870-5-4-96 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 4. Определение и кодирование элементов пользовательской информации

ГОСТ Р МЭК 870-5-5-96 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 5. Основные прикладные функции

ГОСТ Р МЭК 870-5-101-2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики

ГОСТ Р МЭК 870-5-102-2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 102. Обобщающий стандарт по передаче интегральных параметров в энергосистемах

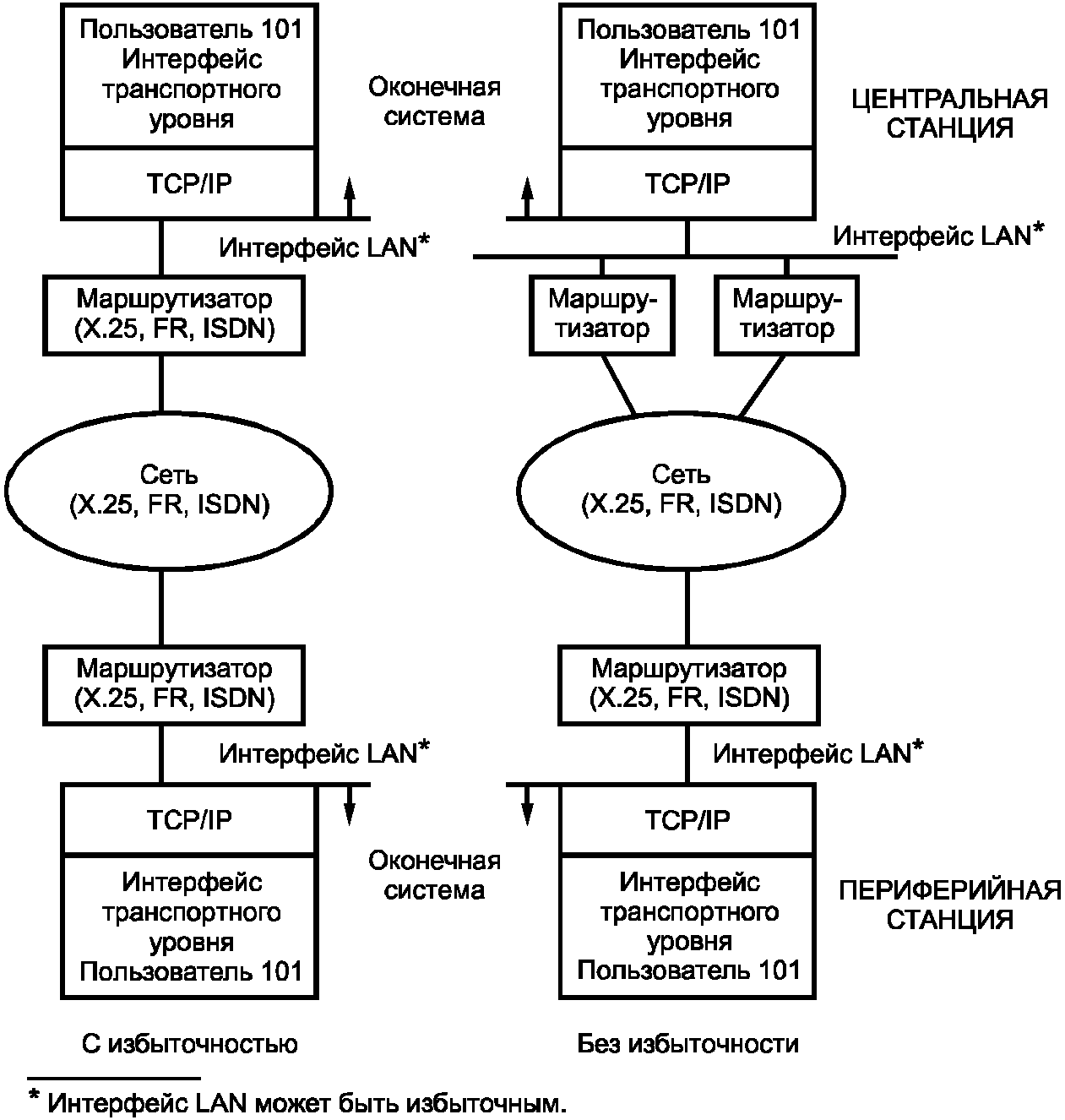

Настоящий стандарт определяет использование открытого интерфейса TCP/IP для сети, содержащей, например, LAN (локальная вычислительная сеть) для устройства телемеханики, которая передает ASDU в соответствии с ГОСТ Р МЭК 870-5-101. Маршрутизаторы, включающие маршрутизаторы для WAN (глобальная вычислительная сеть) различных типов (например, X.25 [1], Фрейм реле, ISDN и т.п.), могут соединяться через общий интерфейс TCP/IP-LAN (рисунок 1). На рисунке 1 показана конфигурация центральной станции с избыточностью в дополнение к системе без избыточности.

Мотивировка:

Использование отдельных маршрутизаторов дает следующие преимущества:

- нет необходимости установления в оконечных системах программ, специфичных для сети;

- нет необходимости выполнения функции маршрутизации в оконечных системах;

- нет необходимости управления сетью в оконечных системах;

- облегчает поставку оконечных систем изготовителями, специализирующимися на изготовлении устройств телемеханики;

- облегчает получение индивидуальных отдельных маршрутизаторов, подходящих для различных сетей, от изготовителей, специализирующихся в не специфичной для телемеханики области;

- дает возможность изменения типа сети путем замены только типа маршрутизатора без воздействия на оконечную систему;

- особенно подходит для преобразования существующих оконечных систем, соответствующих ГОСТ Р МЭК 870-5-101;

- подходит для настоящих и будущих реализаций.

Структура протокола оконечной системы показана на рисунке 2.

Рекомендуемая выборка из протокола TCP/IP (RFC 2200), используемая в настоящем стандарте, показана на рисунке 3. К моменту опубликования МЭК 60870-5-104 указанные RFC были действующими, но за протекшее время могли быть заменены эквивалентными RFC. Соответствующие RFC доступны по адресу в Интернете /template/go.php?url=https://www.ietf.org.

Показанный стек Ethernet 802.3 может использоваться телемеханическими системами оконечных станций или ООД (оконечное оборудование данных), чтобы поддерживать отдельный маршрутизатор, как показано на рисунке 1. Если избыточная структура не требуется, то интерфейс точка-точка (например, X.21 [2]) для отдельного маршрутизатора может быть использован вместо интерфейса LAN, таким образом сохраняя большую часть аппаратуры при преобразовании оконечной системы, первоначально выполненной в соответствии с ГОСТ Р МЭК 870-5-101.

Допустимы также и другие совместимые выборки из RFC 2200.

Настоящий стандарт использует без изменений транспортные профили TCP/IP, определенные в других упомянутых выше стандартах.

Транспортный интерфейс (интерфейс между пользователями и TCP) показан на рисунке 3.

Интерфейс транспортного уровня (интерфейс между пользователем и TCP) - это ориентированный на поток интерфейс, в котором не определяются какие-либо старт-стопные механизмы для ASDU (ГОСТ Р МЭК 870-5-101). Чтобы определить начало и конец ASDU, каждый заголовок APCI включает следующие маркировочные элементы: стартовый символ, указание длины ASDU вместе с полем управления. Может быть передан либо полный APDU (см. рисунок 4), либо (для целей управления) только поля APCI (см. рисунок 5).

Примечание. Аббревиатуры по ГОСТ Р МЭК 870-5-3, использованные выше, означают:

APCI - Управляющая Информация Прикладного Уровня;

ASDU - Блок Данных, Обслуживаемый Прикладным Уровнем (Блок данных Прикладного Уровня);

APDU - Протокольный Блок Данных Прикладного Уровня.

СТАРТ 68H определяет точку начала внутри потока данных.

Длина APDU определяет длину тела APDU, которое состоит из четырех байтов поля управления APCI плюс ASDU. Первый учитываемый байт - это первый байт поля управления, а последний учитываемый байт - это последний байт ASDU. Максимальная длина ASDU ограничена 249 байтами, т.к. максимальное значение длины поля APDU равно 253 байт ( = 255 минус 1 байт начала и 1 байт длины), а длина поля управления - 4 байта.

Поле управления определяет управляющую информацию для защиты от потерь и дублирования сообщений, для указания начала и конца пересылки сообщений, а также для контроля транспортных соединений. Механизм счетчика поля управления определяется в соответствии с пунктами 2.3.2.2.1 - 2.3.2.2.5 рекомендации X.25 МСЭ-Т [1].

На рисунках 6, 7 и 8 показаны три типа формата поля управления, используемые для осуществления передачи информации с нумерацией (формат I), функции контроля с нумерацией (формат S) и функции управления без нумерации (формат U).

Формат I определяется значением "0" первого бита первого байта поля управления. APDU формата I всегда содержит ASDU. Управляющая информация формата I показана на рисунке 6.

Бит 1 = 1 и бит 2 = 0 для первого байта поля управления определяют формат S. APDU формата S состоит только из APCI. Управляющая информация формата S показана на рисунке 7.

Бит 1 = 1 и бит 2 = 1 первого байта поля управления определяют формат U. APDU формата U состоит только из APCI. Управляющая информация формата U показана на рисунке 8. Только одна из функций - TESTFR, STOPDT или STARTDT - может быть активной в данный момент.

--------------------------------

<1> TESTFR - Тестовый блок.

<2> STOPDT - Прекращение передачи данных.

<3> STARTDT - Старт передачи данных.

<4> con - подтверждение.

<5> act - активация.

5.1. Защита от потерь и дублирования сообщений

Использование передаваемого порядкового номера N(S) и принимаемого порядкового номера N(R) идентично методу, определенному в рекомендации МСЭ-Т X.25 [1]. Для наглядности дополнительные последовательности определены на рисунках 9 - 12.

Оба порядковых номера увеличиваются на единицу для каждого APDU и каждого направления. Передатчик увеличивает передаваемый порядковый номер N(S), а приемник увеличивает принимаемый порядковый номер N(R). Приемная станция подтверждает каждый APDU или несколько APDU, когда она возвращает очередной принимаемый порядковый номер, вплоть до которого все APDU были приняты правильно. Передающая станция хранит APDU в буфере до тех пор, пока не получит обратно собственный передаваемый порядковый номер в качестве принимаемого порядкового номера, который является подтверждением для всех номеров до полученного номера включительно. Затем правильно переданные APDU в буфере могут быть стерты. В случае длительной передачи данных только в одном направлении формат S посылается в другом направлении, чтобы подтвердить APDU до того, как буфер переполнится или до тайм-аута. Этот метод должен использоваться в обоих направлениях. После установления соединения TCP передаваемые и принимаемые порядковые номера устанавливаются в ноль.

Для рисунков 9 - 16 справедливы следующие определения:

5.2. Процедуры испытаний (тестирования)

Неиспользованные, но открытые соединения могут периодически проверяться в обоих направлениях путем посылки тестового APDU (TESTER = act), который подтверждается приемной станцией с помощью APDU TESTFR = con (см. рисунки 13 и 14). Обе станции могут начинать процедуру проверки после определенного периода времени, в течение которого не появляются посылки данных (тайм-аут). Получение каждого кадра - кадра I, кадра S или кадра U - перезапускает таймер t3. Станция B контролирует соединение независимо. Однако до тех пор, пока она получает тестовые кадры от станции A, она не должна посылать тестовые кадры.

Процедура проверки может также инициироваться на "активных" соединениях, когда отсутствие активности возможно длительное время и наличие соединения необходимо подтверждать.

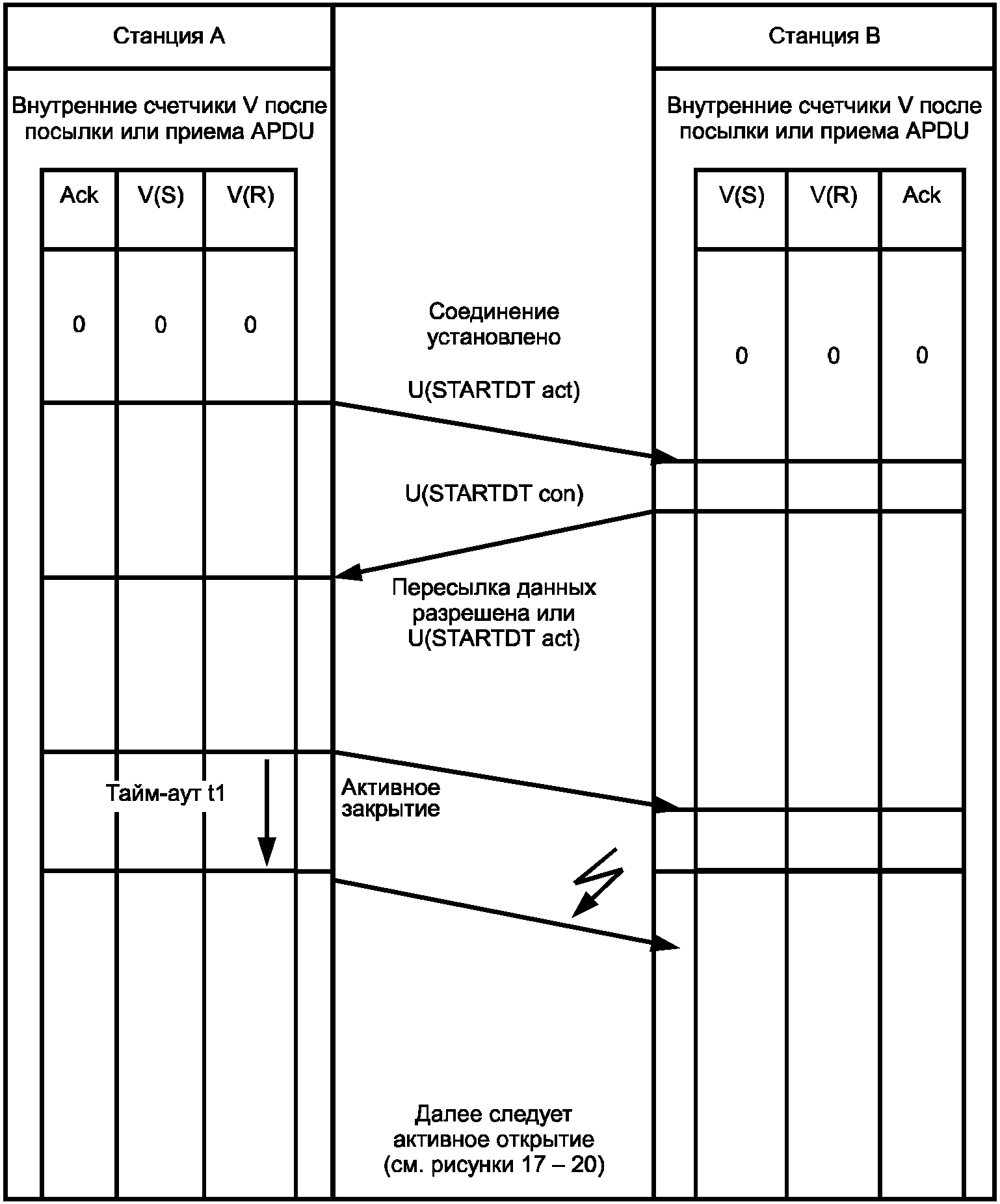

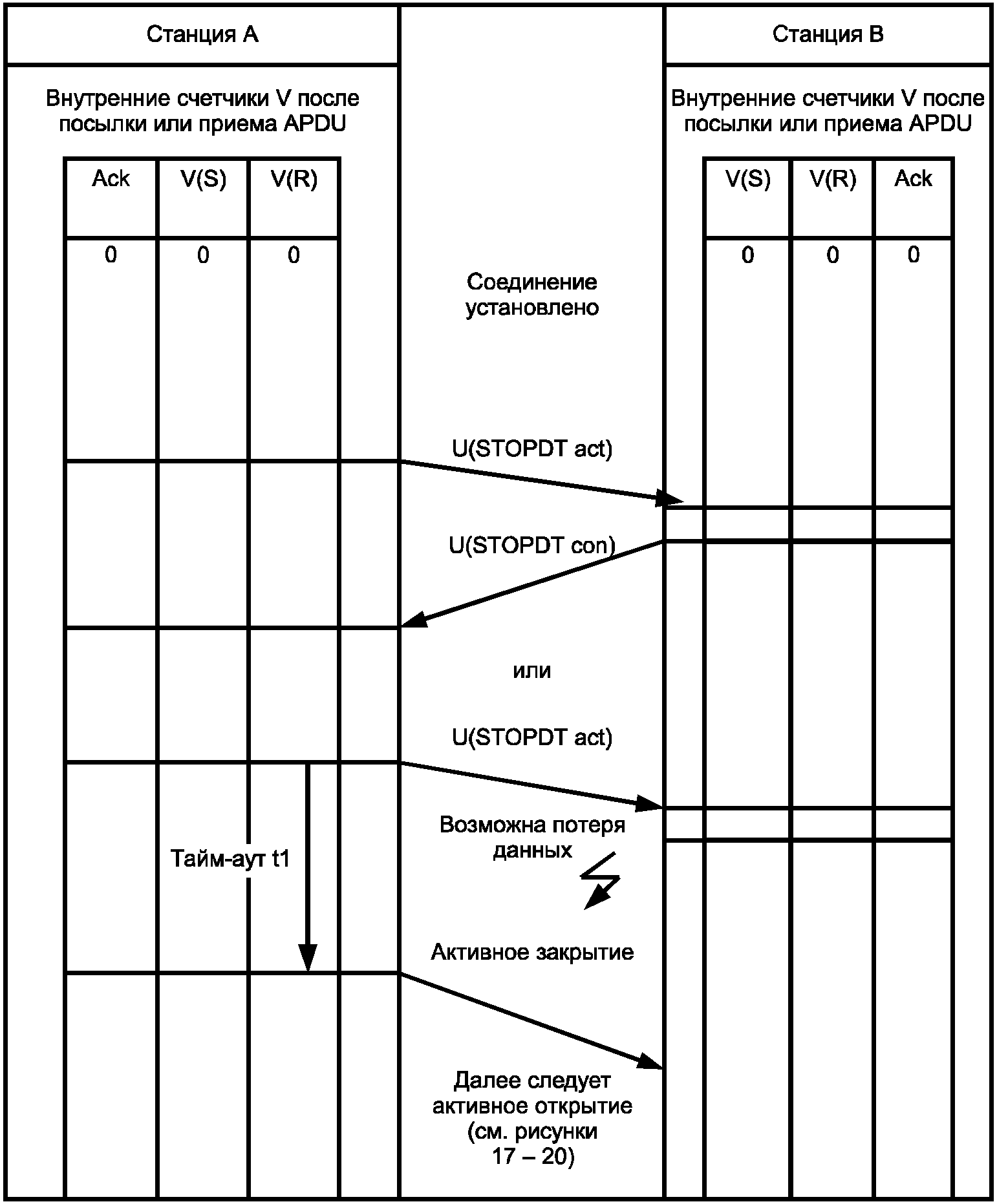

5.3. Управление передачей с использованием Старт/Стоп

Функции STARTDT (Старт Передачи Данных) и STOPDT (Прекращение Передачи Данных) используются контролирующей станцией (например, Станция A) для управления пересылкой данных с контролируемой станции (например, Станция B). Это полезно, например, когда между станциями открыто, то есть доступно, более одного соединения, но только одно соединение в это время используется для пересылки данных. Определяемые здесь функции STARTDT и STOPDT (см. рисунки 15 и 16) позволяют избежать потери данных в случае переключения с одного соединения на другое. Функции STARTDT и STOPDT также используются с одиночным соединением между станциями для управления трафиком на соединении.

Когда соединение установлено, пересылка данных пользователя не разрешается автоматически от контролируемой станции по этому соединению, то есть STOPDT - это состояние по умолчанию, когда соединение установлено. В таком состоянии контролируемая станция не посылает никаких данных по этому соединению, кроме ненумерованных функций управления и подтверждения этих функций. Контролирующая станция должна активировать пересылку данных пользователя по соединению путем посылки STARTDT act по этому соединению. Контролируемая станция отвечает на эту команду STARTDT con. Если STARTDT не подтверждается, соединение закрывается контролирующей станцией. Это означает, что после инициализации станции (см. 7.1) STARTDT должен всегда посылаться до того, как инициируется какая-нибудь передача данных пользователя с контролируемой станции (например, информация общего опроса). Любые данные пользователя на контролируемой станции, готовые к передаче, посылаются только после STARTDT con.

Функция STARTDT/STOPDT является механизмом для контролирующей станции, чтобы активировать/деактивировать направление контроля. Контролирующая станция может посылать команды или уставки, даже если она еще не получила подтверждения активации. Счетчики передачи и приема продолжают свою работу независимо от использования STARTDT/STOPDT.

В случае переключения с активного соединения на другое соединение (например, оператором) контролирующая станция сначала передает STOPDT act на активное соединение. Контролируемая станция прекращает пересылку данных пользователя по этому соединению и посылает обратно STOPDT con. Задержанные квитанции о приеме данных пользователя могут посылаться от момента времени, когда контролируемая станция получит STOPDT act, до момента времени, когда она возвратит STOPDT con. После получения STOPDT con контролирующая станция может закрыть соединение. Для того чтобы начать пересылку данных от контролируемой станции по другому установленному соединению, требуется команда STARTDT на этом соединении.

5.4. Номер порта

Каждый адрес TCP состоит из адреса IP и номера порта. Каждое устройство, присоединяемое к TCP-LAN, имеет свой собственный адрес IP, в то время как номер порта определяется для всей системы (см. RFC 1700). Для настоящего стандарта номер порта определен как 2404 и утвержден IANA (Internet Assigned Numbers Authority - Организация по назначению номеров Интернет).

5.5. Максимальное число APDU формата I, ожидающих квитирования (k)

Значение k показывает максимальное число последовательно пронумерованных APDU формата I, которые ООД в данный момент может передать, не получая подтверждения. Каждый кадр формата I последовательно пронумерован "по модулю n", то есть может иметь номера от 0 до n - 1, где "модуль" - есть модуль порядковых номеров, который определяется параметром n. Значение k не может никогда превысить n - 1 для операции по модулю n (см. пункты 2.3.2.2.1 и 2.4.8.6 рекомендации МСЭ-Т X.25 [1]).

- Передатчик прекращает передачу при достижении числа k неподтвержденных APDU формата I.

- Приемник передает подтверждение по крайней мере после получения w APDU формата I <*>.

--------------------------------

<*> Подтверждение ранее достижения значения к позволяет избежать прекращения передачи.

Максимальный диапазон значений k: от 1 до 32767 <**> APDU, точность до одного APDU.

--------------------------------

<**> .

Максимальный диапазон значений w: от 1 до 32767 APDU, точность до одного APDU (рекомендация: значение w не должно превышать двух третей значения k).

Действительны ASDU, определенные ГОСТ Р МЭК 870-5-101, которые приведены в таблицах 1 - 6, и дополнительные, приведенные в пункте 8 настоящего стандарта:

Информация о процессе в направлении управления может посылаться как с меткой времени, так и без нее, но при посылке на данную станцию не должна смешиваться.

Примечание. ASDU с меткой CON, передаваемые в направлении управления, подтверждаются прикладным уровнем и могут возвращаться в направлении контроля при различных причинах передачи. Эти отраженные ASDU используются для положительного/отрицательного квитирования (проверки).

Примечание. ASDU с меткой CON, передаваемые в направлении управления, подтверждаются прикладным уровнем и могут возвращаться в направлении контроля при различных причинах передачи. Эти отраженные ASDU используются для положительного/отрицательного квитирования (проверки).

В этом пункте определены функции, выбранные из ГОСТ Р МЭК 870-5-5 для использования в настоящем стандарте. Услуги прикладного уровня, определенные в настоящем стандарте, предназначены для соответствующих услуг транспортного уровня, определенных в RFC 793. Метки ASDU определены, как указано в ГОСТ Р МЭК 870-5-5.

Контролирующая станция эквивалентна клиенту, а контролируемая станция эквивалентна серверу.

7.1. Инициализация станции (см. пункты 6.1.5 - 6.1.7 ГОСТ Р МЭК 870-5-5)

Прекращение соединения может быть инициировано или контролирующей, или контролируемой станцией.

Установление соединения проводится:

- контролирующей станцией - в случае, если партнером является контролируемая станция;

- фиксированным выбором (параметром) - в случае двух эквивалентных контролирующих станций или партнеров (см. рисунок 1).

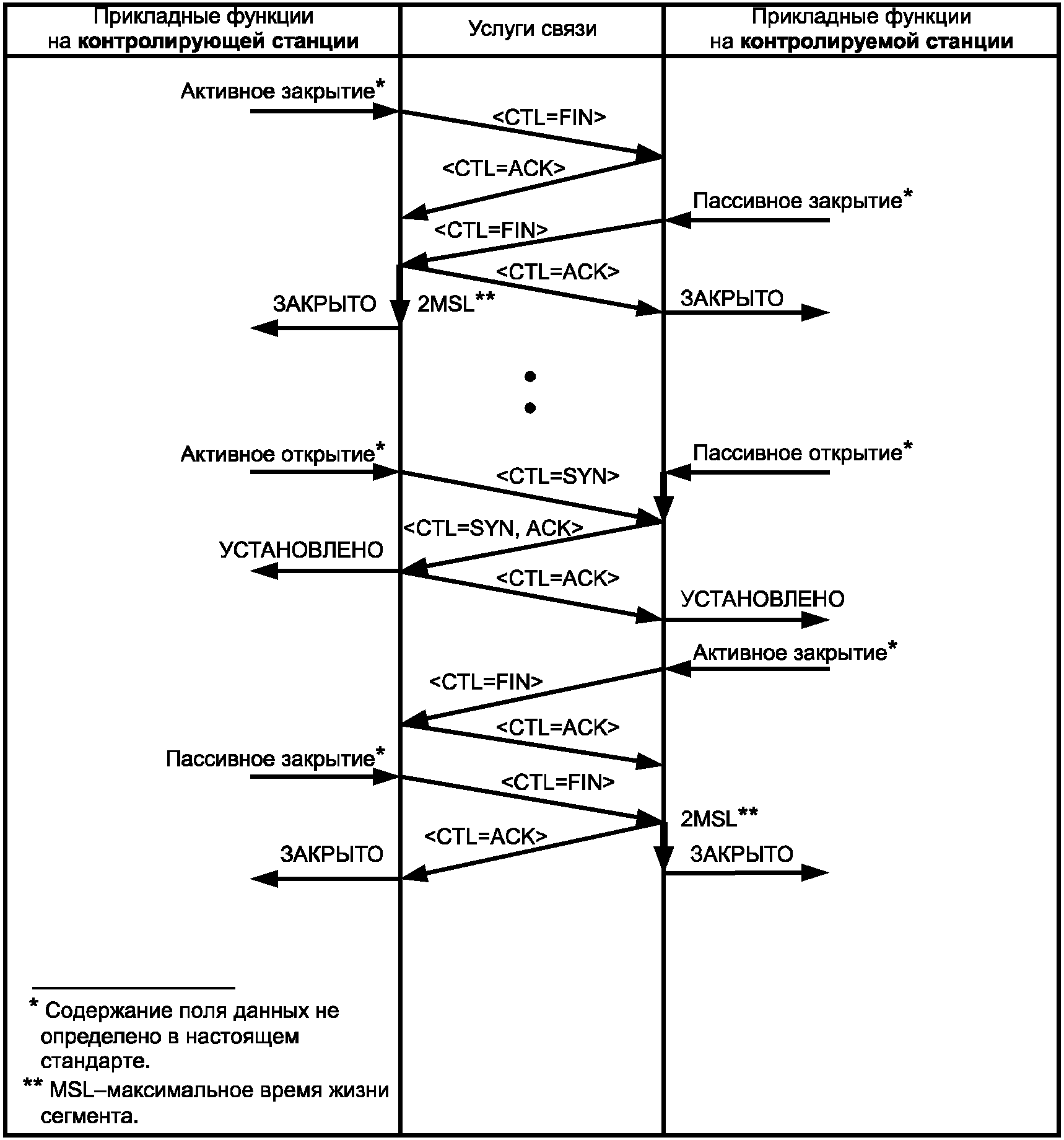

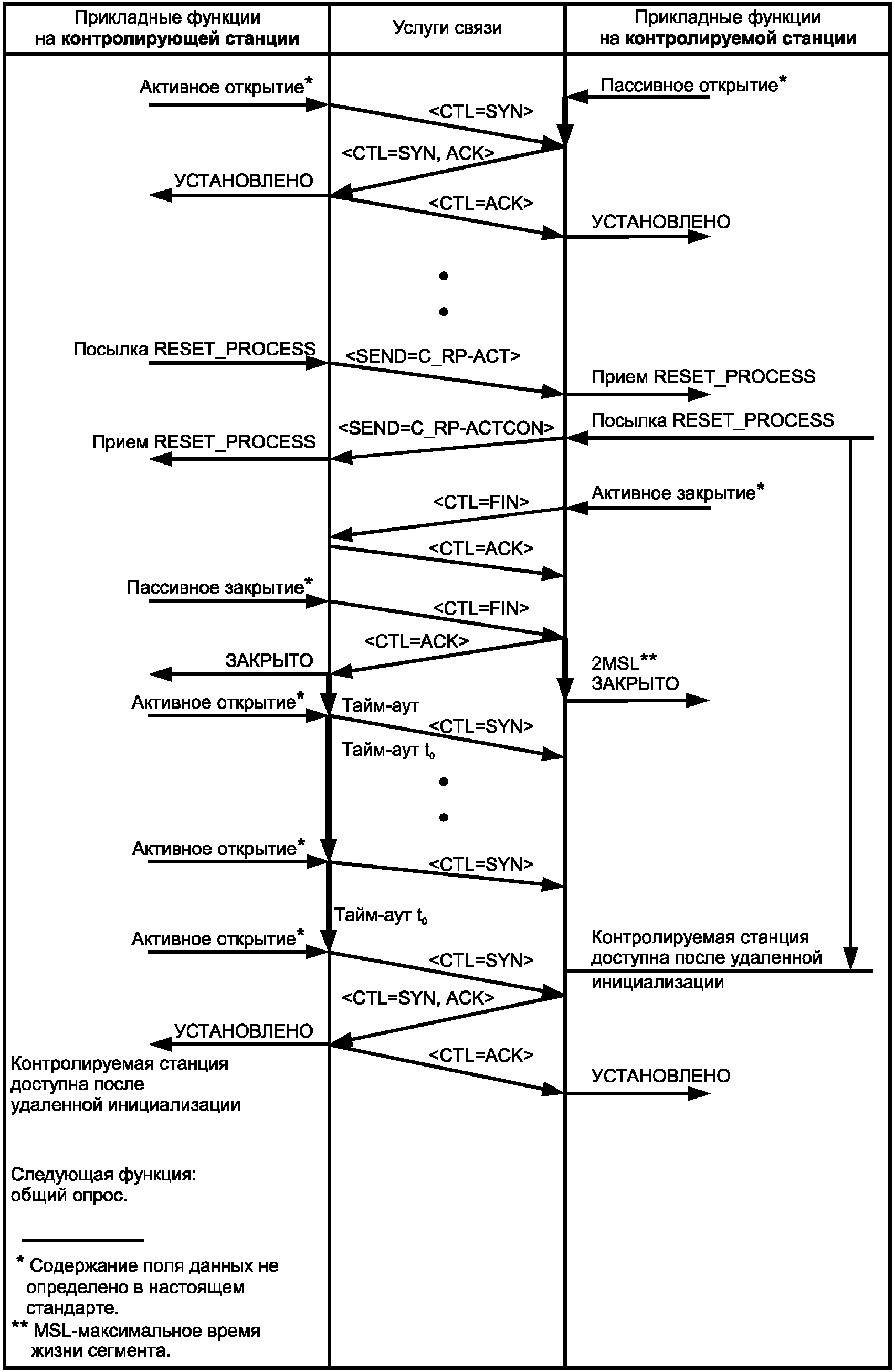

На рисунке 17 показано, что установленное соединение может быть закрыто, если контролирующая станция подает на свой TCP вызов активного закрытия, за которым следует вызов пассивного закрытия к своему TCP от контролируемой станции. На рисунке также показано установление нового соединения путем подачи контролирующей станцией вызова активного открытия на свой TCP после того, как контролируемая станция предварительно выдаст вызов пассивного открытия на свой TCP. И наконец, на рисунке показано альтернативное активное закрытие соединения контролируемой станцией.

На рисунке 18 показано, что во время инициализации контролирующей станции соединение устанавливается с каждой контролируемой станцией по очереди. Начиная со станции 1 контролирующая станция выдает вызов активного открытия к своему TCP, в результате чего соединение устанавливается, если TCP станции 1 имеет статус ожидания запроса соединения (статус на рисунке не показан). Процедура затем повторяется для остальных контролируемых станций.

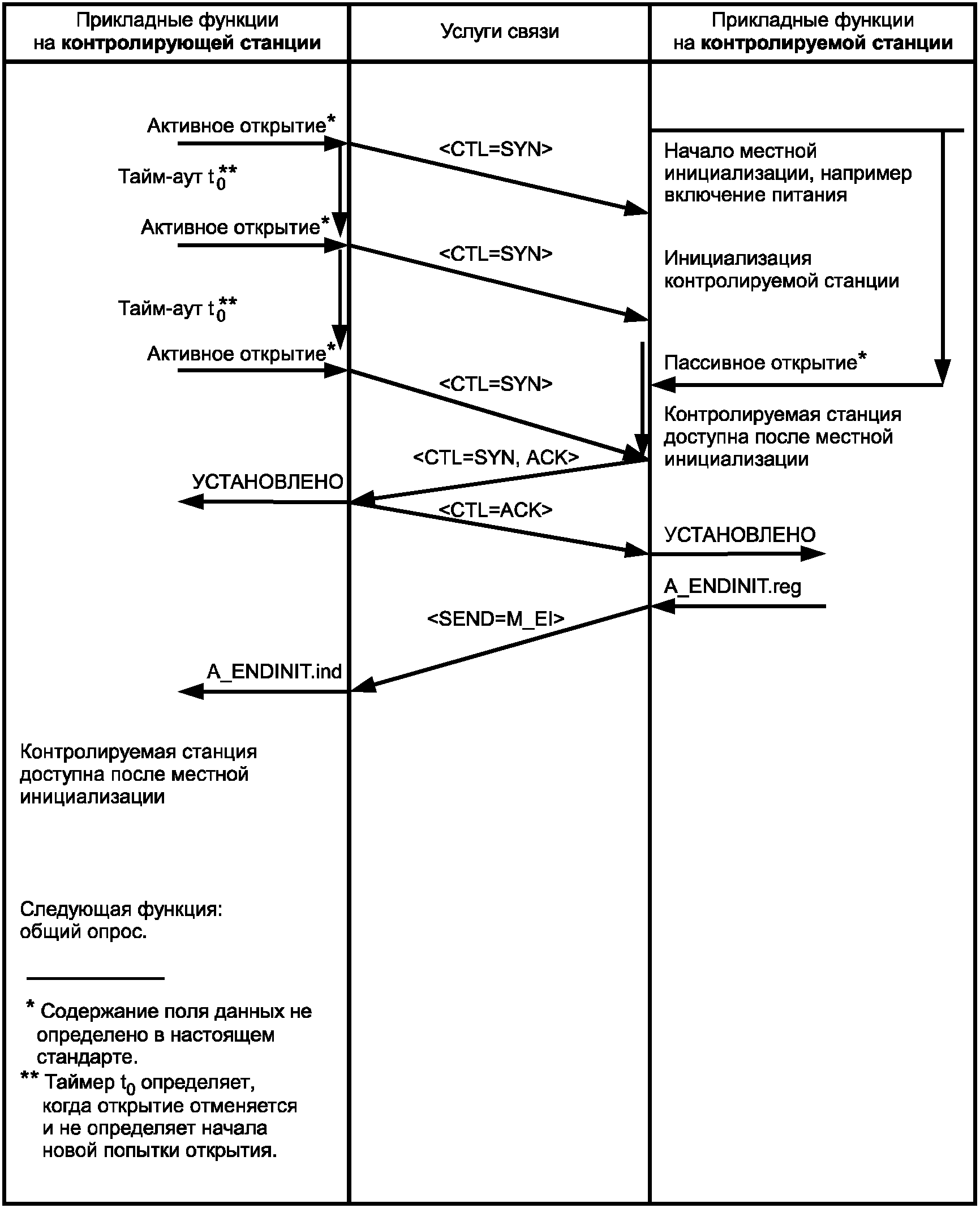

На рисунке 19 показаны многократные попытки контролирующей станции установить соединение с контролируемой станцией. Эти попытки удаются после того, как контролируемая станция выполнит местную инициализацию и выдаст вызов пассивного открытия на свой TCP, который при этом приобретает статус ожидания запроса соединения (статус на рисунке не показан).

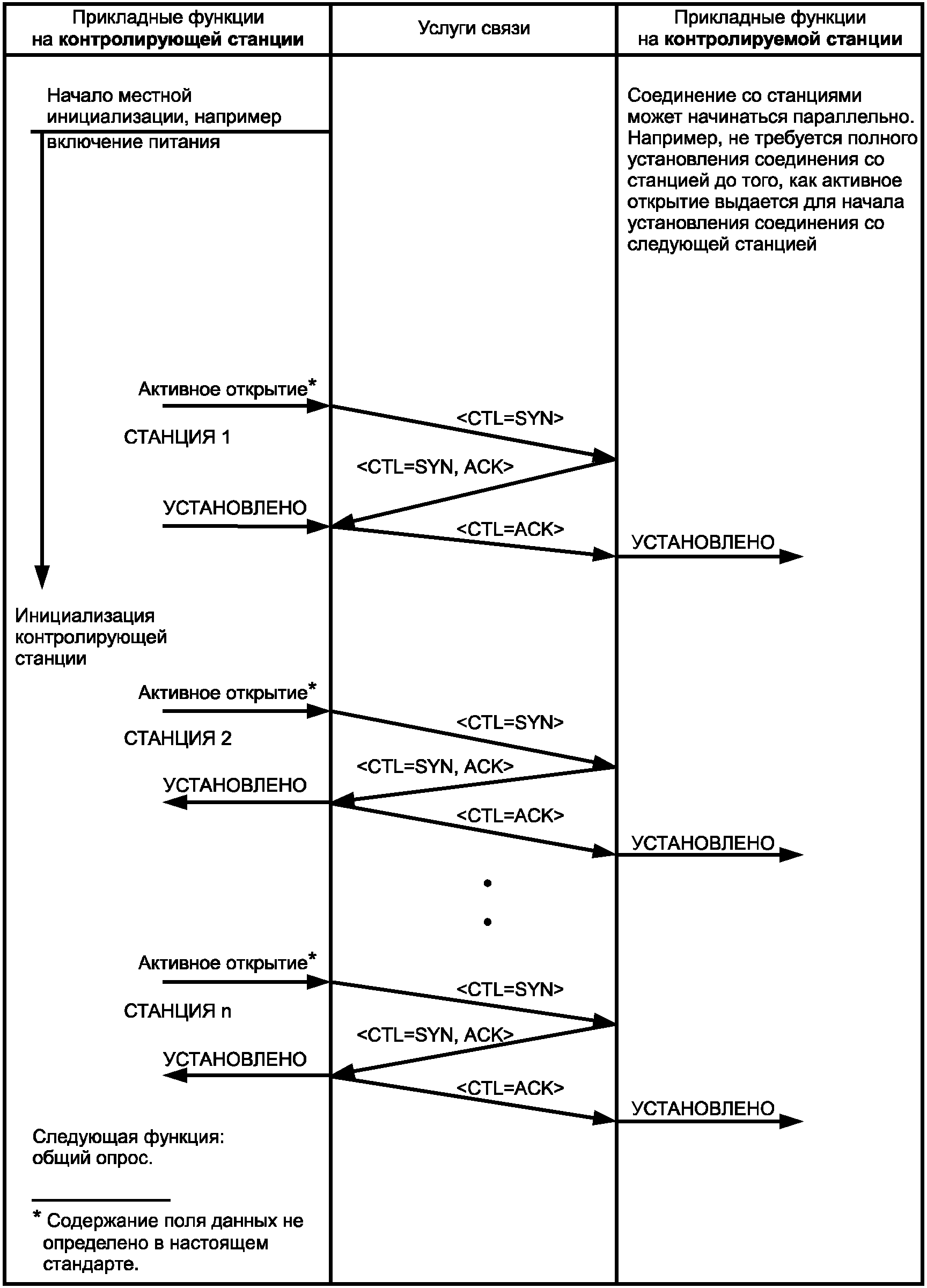

На рисунке 20 показано установление соединения контролирующей станцией при помощи выдачи вызова активного открытия на свой TCP. Затем контролирующая станция посылает команду Reset_Process (установка процесса в исходное состояние) к присоединенной контролируемой станции, которая подтверждает это обратной посылкой Reset-Process и выдает вызов активного закрытия на свой TCP. Соединение закрывается после того, как контролирующая станция выдаст вызов пассивного закрытия на свой TCP. Затем контролирующая станция пытается присоединить контролируемую станцию, посылая циклически активное открытие на свой TCP. Когда контролируемая станция снова доступна после ее удаленной инициализации, она возвращает CLT = SYN, ACK. В результате устанавливается новое соединение, если контролирующая станция подтвердит CLT = SYN, ACK.

7.2. Сбор данных при помощи опроса (см. пункт 6.2 ГОСТ Р МЭК 870-5-5)

Запрос пользовательских данных классов 1 и 2 обеспечивается функциями канального уровня (ГОСТ Р МЭК 870-5-2), что в настоящем стандарте не рассматривается. Однако данные могут быть считаны (запрошены), как показано в нижней части рисунка 10 ГОСТ Р МЭК 870-5-5, а отличие приведено в настоящем пункте. Допускается запрос данных в циклическом режиме, но это применять не рекомендуется. Такие циклические запросы нагружают сеть дополнительным трафиком передачи.

7.3. Циклическая передача данных (см. пункт 6.3 ГОСТ Р МЭК 870-5-5)

7.4. Сбор данных о событиях (см. пункт 6.4 ГОСТ Р МЭК 870-5-5)

7.5. Общий опрос (см. пункт 6.6 ГОСТ Р МЭК 870-5-5)

7.6. Синхронизация времени (см. пункт 6.7 ГОСТ Р МЭК 870-5-5)

Процедура синхронизации времени, определенная ГОСТ Р МЭК 870-5-5, не может быть использована в настоящем стандарте, так как канальный уровень, соответствующий ГОСТ Р МЭК 870-5-2, который обеспечивает точное время посылки команды времени, больше недоступен.

Однако синхронизация времени может быть использована в таких конфигурациях, где максимальная задержка сети менее требуемой точности часов на принимающей станции. Например, если провайдер сети гарантирует, что задержка в сети будет менее 400 мс (типичное значение X.25 для WAN) и требуемая точность на контролируемой станции равна 1 с, то пригодна процедура синхронизации времени. Использование этой процедуры исключает необходимость установки приемников синхронизации времени или подобной аппаратуры, возможно, на нескольких сотнях или тысячах контролируемых станций.

Процедура является копией процедуры, описанной в пункте 6.7 ГОСТ Р МЭК 870-5-5, за исключением требований "первый бит" и "коррекция времени" и опций канального уровня (ПОСЫЛКА/НЕТ ОТВЕТА или ПОСЫЛКА/ПОДТВЕРЖДЕНИЕ).

Время на контролируемой станции должно быть синхронизировано с временем на контролирующей станции для обеспечения правильного хронологического набора событий или объектов информации с метками времени и отслеживания, передаются ли они на контролирующую станцию или регистрируются на месте. Время сначала синхронизируется контролирующей станцией после инициализации системы, а затем периодически ресинхронизируется, по договоренности, передачей PDU C_CS_ACT.

PDU C_CS_ACT содержит полное текущее время (дату и время) с требуемым разрешением по времени в момент, когда прикладной уровень генерирует сообщение. После исполнения внутренней синхронизации времени контролируемая станция выдает PDU C_CS_ACTCON, содержащее местное время до того, как произошла синхронизация. Это сообщение передается после всех запомненных PDU с меткой времени, которые могли ожидать передачи. События с меткой времени, появившиеся после внутренней синхронизации времени, передаются после PDU C_CS_ACTCON.

Контролируемые станции ожидают получения сообщений о синхронизации времени в течение согласованных промежутков времени. Если команда синхронизации не поступит за этот промежуток времени, контролируемая станция снабжает все объекты информации с метками времени указанием, что метка времени может быть неправильной. Такой указатель устанавливается также после инициализации станции (горячий или холодный запуск) на контролируемой станции до получения правильного PDU C_CS_ACT. События с меткой времени, появившиеся после получения правильного PDU C_CS_ACT, передаются без такого указателя.

7.6.1. Описание последовательной процедуры (см. рисунок 15 ГОСТ Р МЭК 870-5-5)

Процесс пользователя на контролирующей станции посылает услугам связи команду синхронизации времени в виде примитива CLOCKSYN.req с временем, известным процессу пользователя, и с требуемой точностью. Услуги связи передают этот запрос как PDU C_CS_ACT и отдают его как примитив A_CLOCKSYN.ind процессу пользователя на контролируемой станции.

После выполнения операции синхронизации времени процесс пользователя на контролируемой станции создает сообщение о времени, передаваемое как PDU C_CS_ACTCON, инициируемое примитивом A_TIMEMESS.req. Это сообщение содержит время, известное процессу пользователя на контролируемой станции до приема A_CLOCKSYN.ind. Указанный PDU передается процессу пользователя на контролирующей станции как примитив A_TIMEMESS.ind.

7.7. Передача команд (см. пункт 6.8 ГОСТ Р МЭК 870-5-5)

7.8. Передача интегральных сумм (телесчет) (см. пункт 6.9 ГОСТ Р МЭК 870-5-5)

7.9. Загрузка параметра (см. пункт 6.10 ГОСТ Р МЭК 870-5-5)

7.10. Тестовая процедура (см. пункт 6.11 ГОСТ Р МЭК 870-5-5)

7.11. Пересылка файлов (см. пункт 6.12 ГОСТ Р МЭК 870-5-5). Направление управления и контроля

Настоящий пункт определяет дополнительные ASDU в направлении управления, расширенные меткой времени СР56Время2а. Это время включает дату и время от миллисекунд до лет, что определено в ГОСТ Р МЭК 870-5-101. Посылка ASDU с меткой времени рекомендуется, если используемые сети могут вызвать нежелательные задержки. Контролируемая станция, получая команду или уставку, которые имеют большую, чем допустимо, задержку (параметр, специфичный для системы), может в этом случае выполнить соответствующие действия. Метка времени содержит время, когда команда инициирована на контролирующей станции.

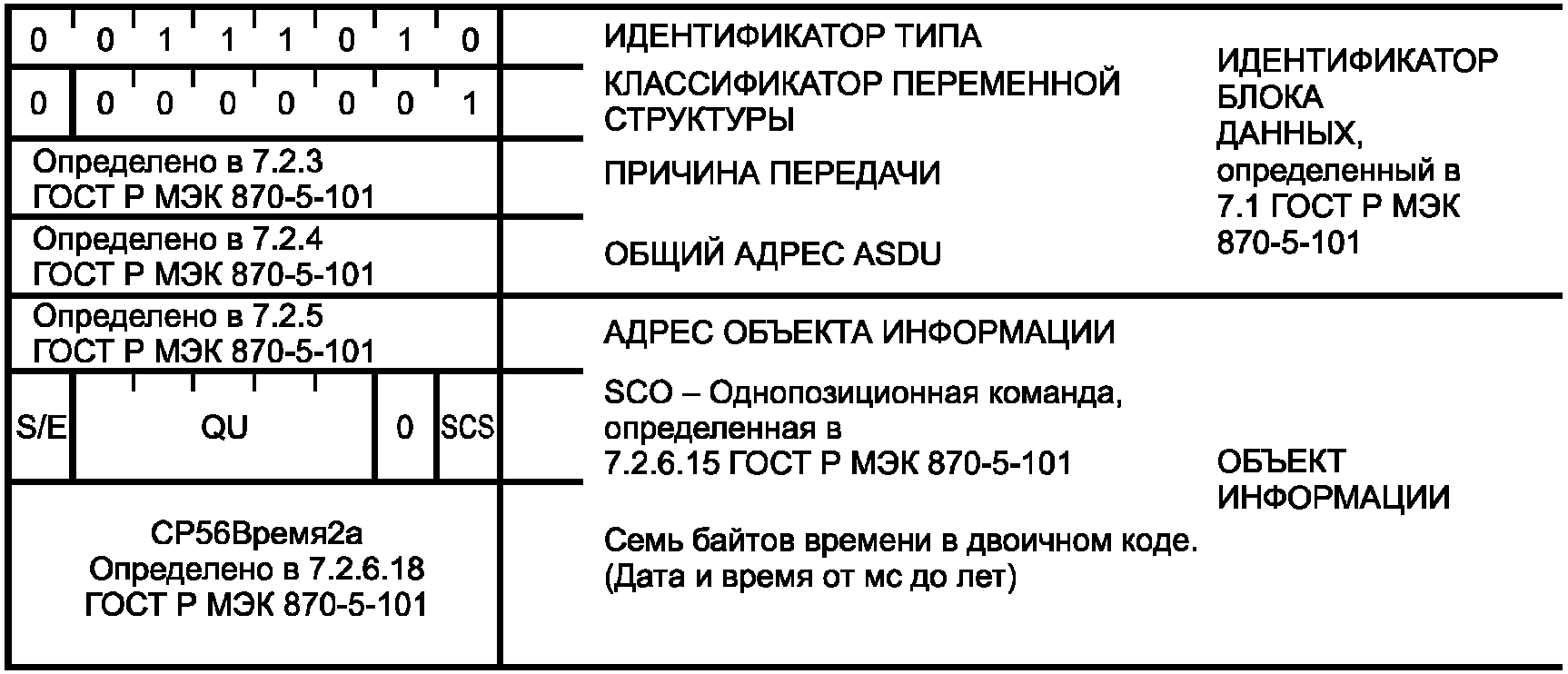

8.1. ИДЕНТИФИКАТОР ТИПА 58: C_SC_TA_1

Однопозиционная команда с меткой времени СР56Время2а

Одиночный объект информации (SQ = 0)

C_SC_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, SCO, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 58 := C_SC_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

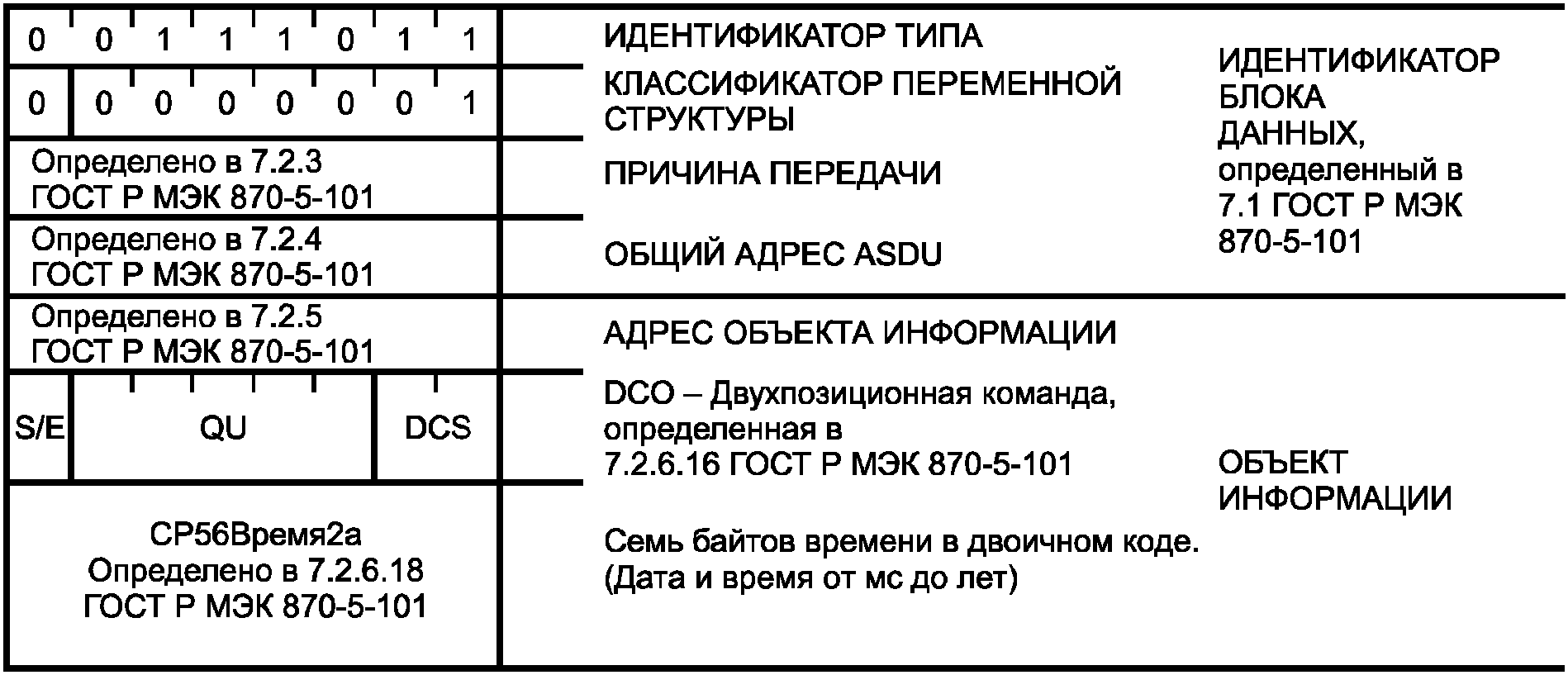

8.2. ИДЕНТИФИКАТОР ТИПА 59: C_DC_TA_1

Двухпозиционная команда с меткой времени СР56Время2а.

Одиночный объект информации (SQ = 0)

C_DC_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, DCO, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 59 := C_DC_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

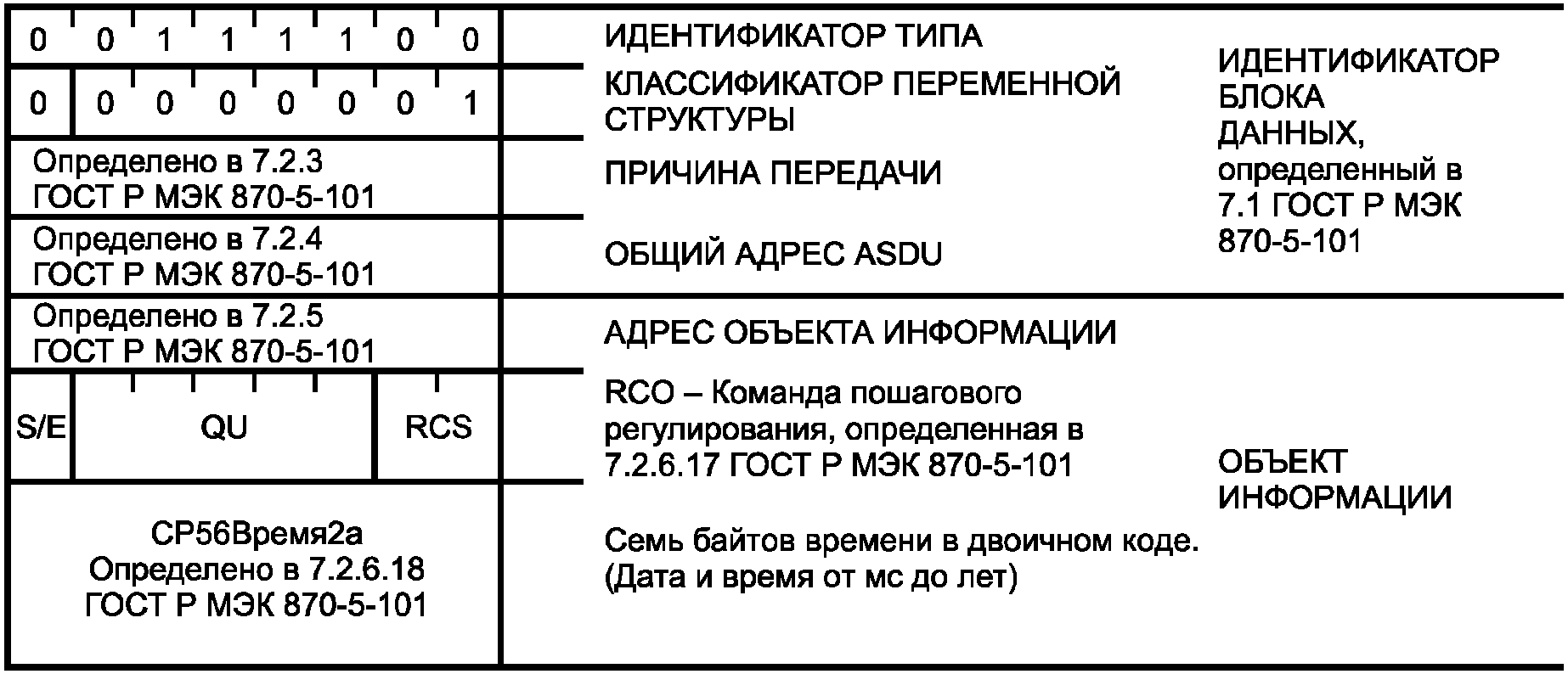

8.3. ИДЕНТИФИКАТОР ТИПА 60: C_RC_TA_1

Команда пошагового регулирования с меткой времени СР56Время2а.

Одиночный объект информации (SQ = 0)

C_RC_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, RCO, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 60 := C_RC_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

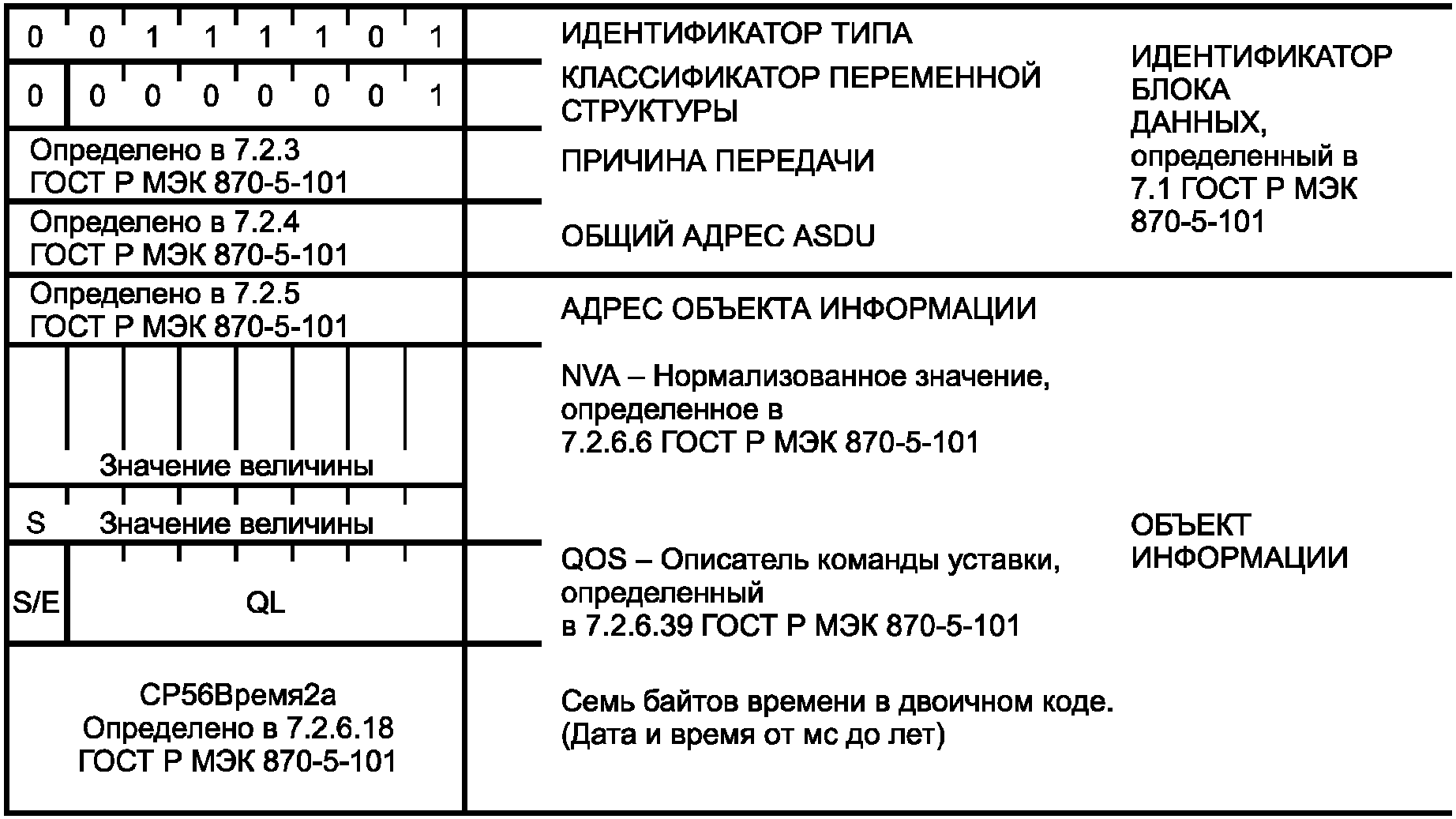

8.4. ИДЕНТИФИКАТОР ТИПА 61: C_SE_TA_1

Команда уставки с меткой времени СР56Время2а, нормализованное значение.

Одиночный объект информации (SQ = 0)

C_SE_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, NVA, QOS, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 61 := C_SE_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

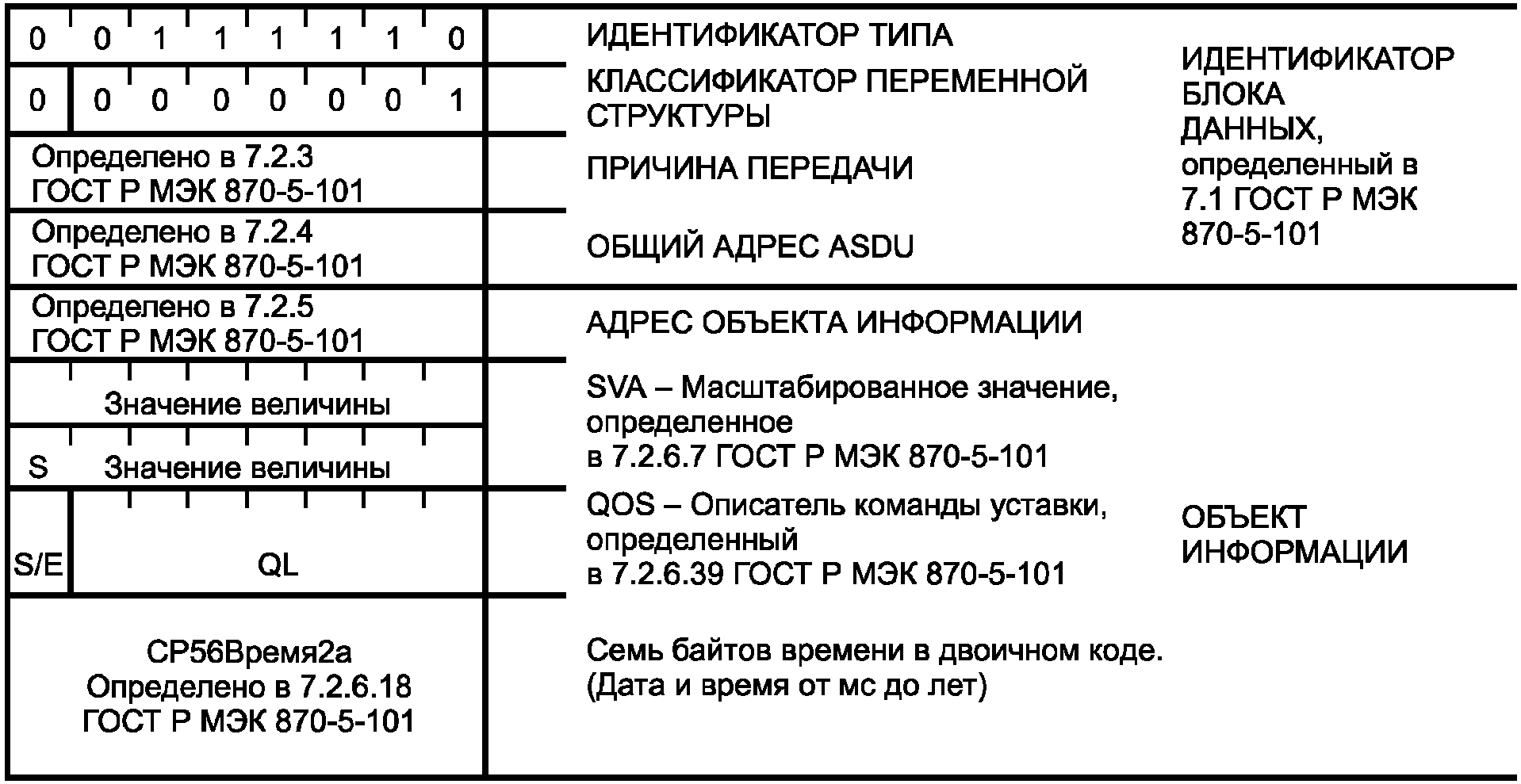

8.5. ИДЕНТИФИКАТОР ТИПА 62: C_SE_TB_1

Команда уставки с меткой времени СР56Время2а, масштабированное значение.

Одиночный объект информации (SQ = 0)

C_SE_TB_1 := СР{Идентификатор блока данных, адрес объекта информации, SVA, QOS, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 62 := C_SE_TB_1

ПРИЧИНЫ ПЕРЕДАЧИ

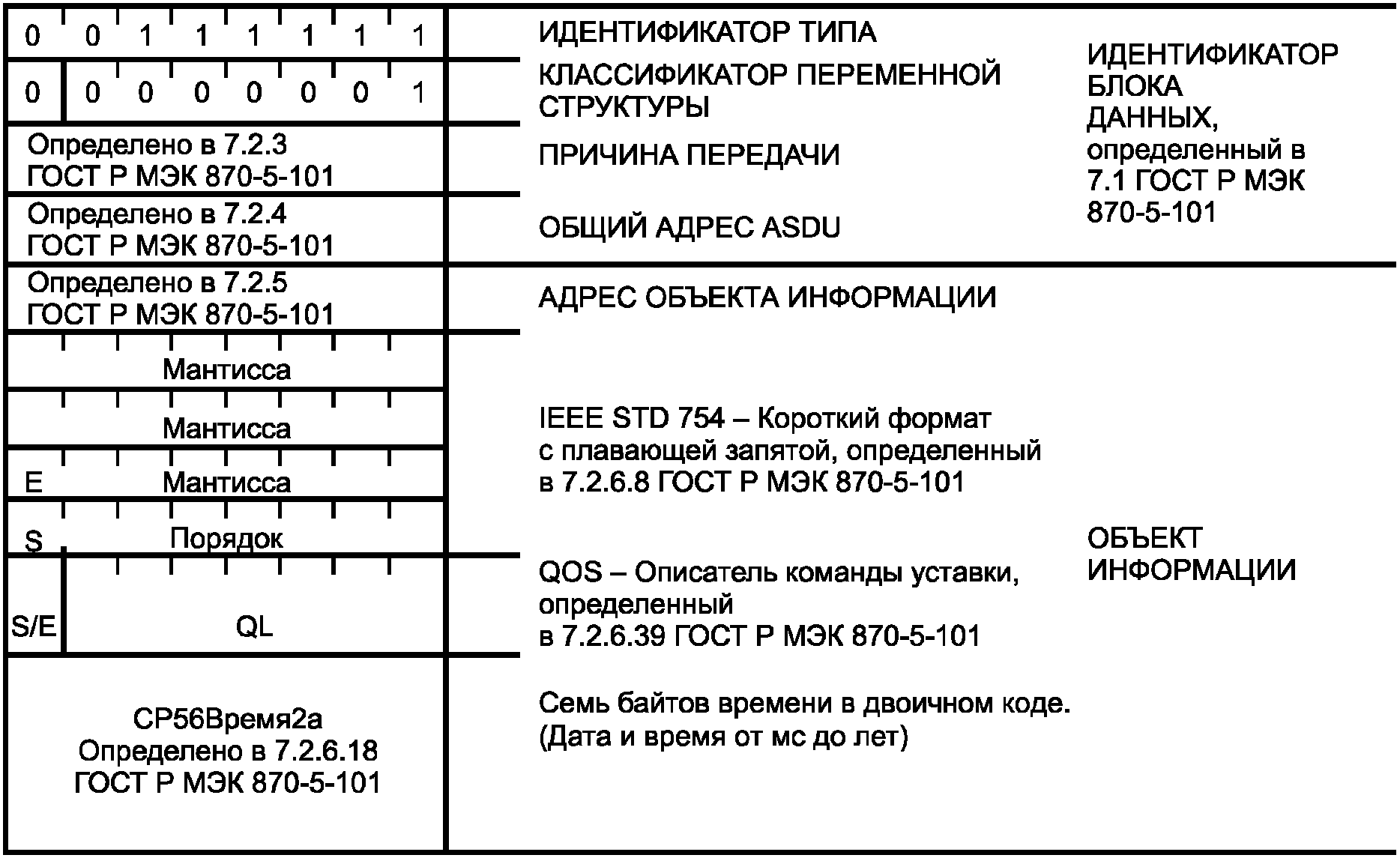

8.6. ИДЕНТИФИКАТОР ТИПА 63: C_SE_TC_1

Команда уставки с меткой времени СР56Время2а, короткий формат с плавающей запятой.

Одиночный объект информации (SQ = 0)

C_SE_TC_1 := СР{Идентификатор блока данных, адрес объекта информации, IEEE STD 754, QOS, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 63 := C_SE_TC_1

ПРИЧИНЫ ПЕРЕДАЧИ

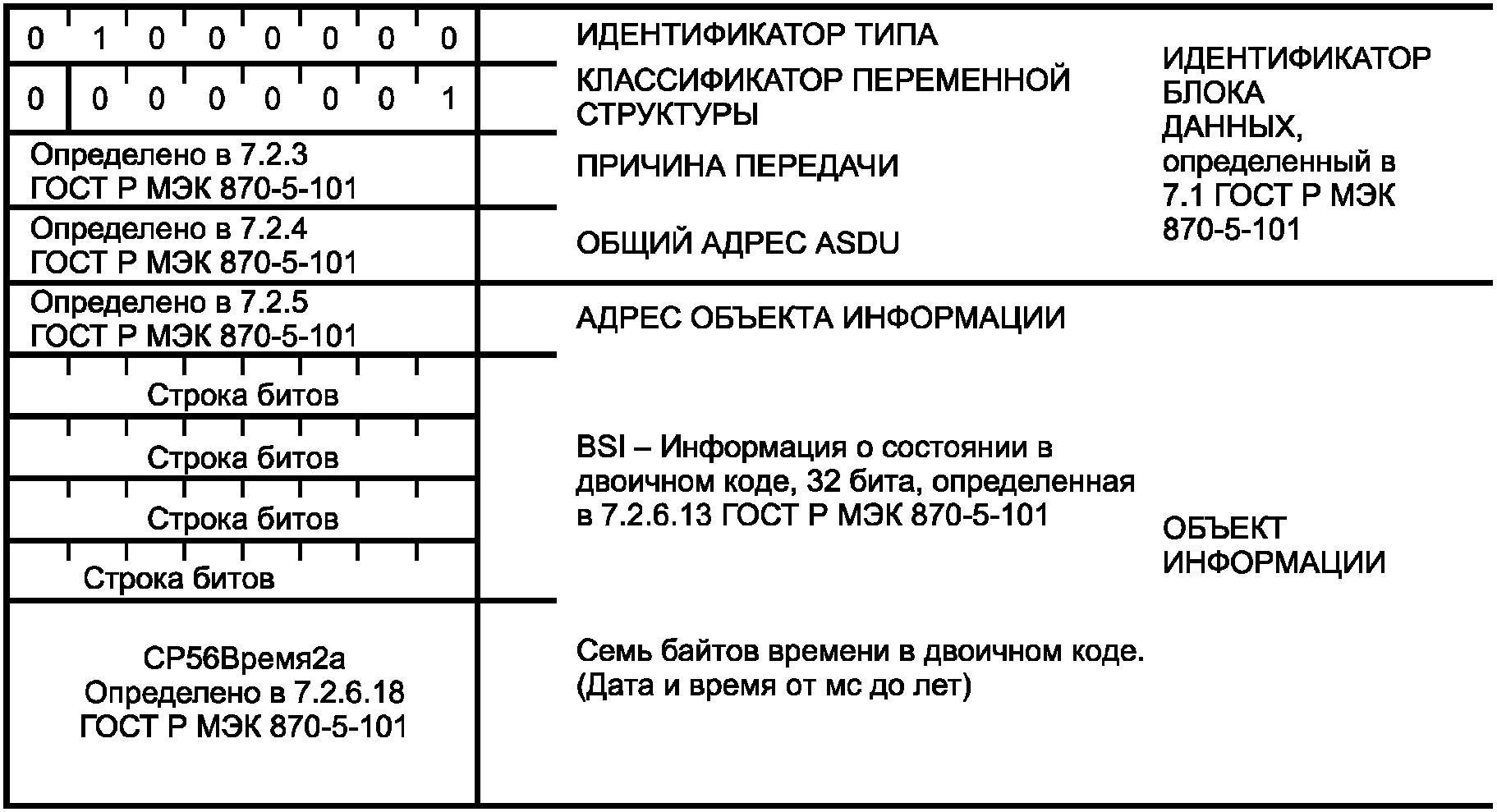

8.7. ИДЕНТИФИКАТОР ТИПА 64: C_BO_TA_1

Строка из 32 битов с меткой времени СР56Время2а.

Одиночный объект информации (SQ = 0)

C_BO_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, BSI, СР56Время2а}

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 64 := C_BO_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

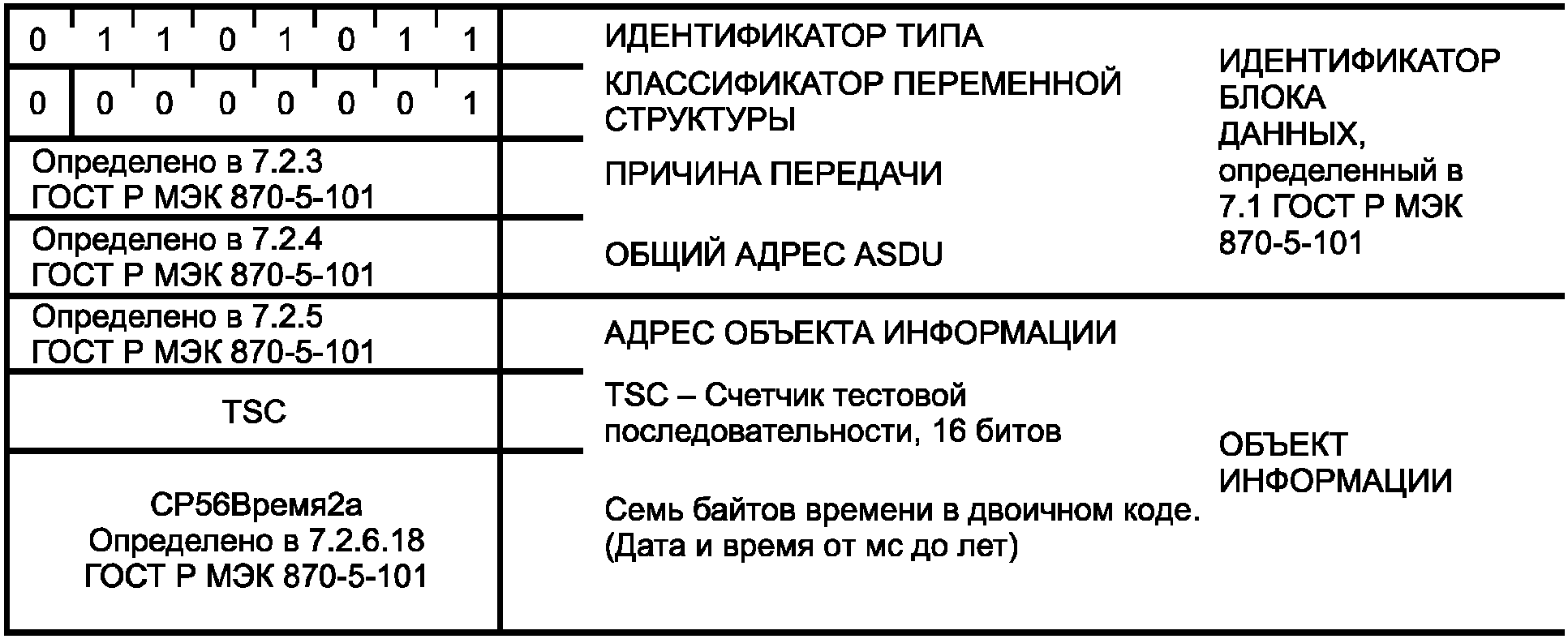

8.8. ИДЕНТИФИКАТОР ТИПА 107: C_TS_TA_1

Тестовая команда с меткой времени СР56Время2а.

Одиночный объект информации (SQ = 0)

C_TS_TA_1 := СР{Идентификатор блока данных, адрес объекта информации, TSC, СР56Время2а}

TSC := UI16[1..16]<0..65535>

TSC - это двоичный счетчик, который задает номер тестовой команды. После установки в первоначальное значение счетчик запускается с начальным значением 0.

ПРИЧИНЫ ПЕРЕДАЧИ, используемые

с ИДЕНТИФИКАТОРОМ ТИПА 107 := C_TS_TA_1

ПРИЧИНЫ ПЕРЕДАЧИ

В настоящем стандарте приведены наборы параметров и вариантов, из которых могут быть выбраны поднаборы для реализации конкретной системы телемеханики. Значения некоторых параметров, таких как выбор "структурированных" или "неструктурированных" полей АДРЕСОВ ОБЪЕКТОВ ИНФОРМАЦИИ ASDU, представляют собой взаимоисключающие альтернативы. Это означает, что только одно значение выбранных параметров допускается для каждой системы. Другие параметры, такие как перечисленные ниже в виде набора различной информации о процессе в направлении управления и контроля, позволяют определить полный набор или поднаборы, подходящие для данного использования. Настоящий пункт обобщает параметры, приведенные в ранее описанных пунктах, с целью оказания помощи в их правильном выборе для отдельных применений. Если система составлена из устройств, изготовленных разными изготовителями, то необходимо, чтобы все партнеры согласились с выбранными параметрами.

Формуляр согласования определен в соответствии с ГОСТ Р МЭК 870-5-101 и расширен параметрами, используемыми в настоящем стандарте. Текстовые описания параметров, не примененных в настоящем стандарте, зачеркиваются, а соответствующие прямоугольники обозначаются черным цветом.

Примечание. Кроме того, полная спецификация системы может потребовать индивидуального выбора отдельных параметров для некоторых частей системы, например индивидуальный выбор коэффициента масштабирования для индивидуально адресуемых значений измеряемых величин.

Выбранные параметры обозначаются в белых прямоугольниках следующим образом:

Возможный выбор (пустой, X, R или B) определяется для каждого пункта или параметра. Черный прямоугольник указывает на то, что опция не может быть выбрана в настоящем стандарте.

9.1. Система или устройство

(Параметр, характерный для системы; указывает на определение системы или устройства, маркируя один из нижеследующих прямоугольников знаком "X")

9.2. Конфигурация сети

(Параметр, характерный для сети; все используемые структуры должны маркироваться знаком "X").

9.3. Физический уровень

(Параметр, характерный для сети; все используемые интерфейсы и скорости передачи данных маркируются знаком "X")

Скорости передачи (направление управления)

Скорости передачи (направление контроля)

9.4. Канальный уровень

(Параметр, характерный для сети; все используемые опции маркируются знаком X.) Указывают максимальную длину кадра. Если применяется нестандартное назначение для сообщений класса 2 при небалансной передаче, то указывают Type ID (или Идентификаторы типа) и COT (Причины передачи) всех сообщений, приписанных классу 2.

#В настоящем стандарте используются только формат кадра FT 1.2, управляющий символ 1 и фиксированный интервал времени ожидания.#

При использовании небалансного канального уровня следующие типы ASDU возвращаются при сообщениях класса 2 (низкий приоритет) с указанием причин передачи:

#Примечание. При ответе на опрос данных класса 2 контролируемая станция может посылать в ответ данные класса 1, если нет доступных данных класса 2.#

9.5. Прикладной уровень

Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (первым передается младший байт), как определено в 4.10 ГОСТ Р МЭК 870-5-4.

Общий адрес ASDU

(Параметр, характерный для системы; все используемые варианты маркируются знаком X).

Адрес объекта информации

(Параметр, характерный для системы; все используемые варианты маркируются знаком X).

Причина передачи

(Параметр, характерный для системы; все используемые варианты маркируются знаком X).

Длина APDU

(Параметр, характерный для системы и устанавливающий максимальную длину APDU в системе).

Максимальная длина APDU равна 253 (по умолчанию). Максимальная длина может быть уменьшена для системы.

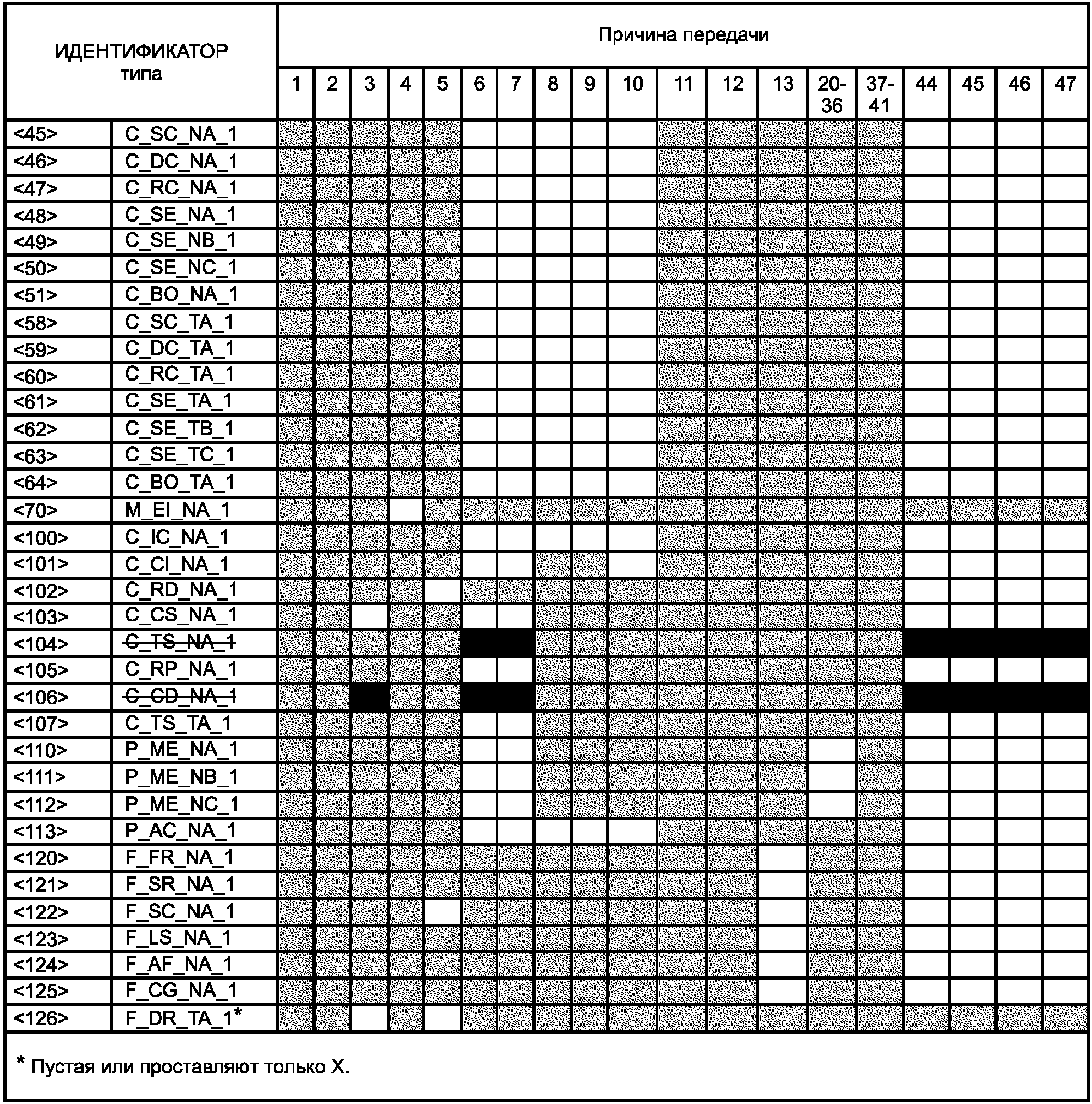

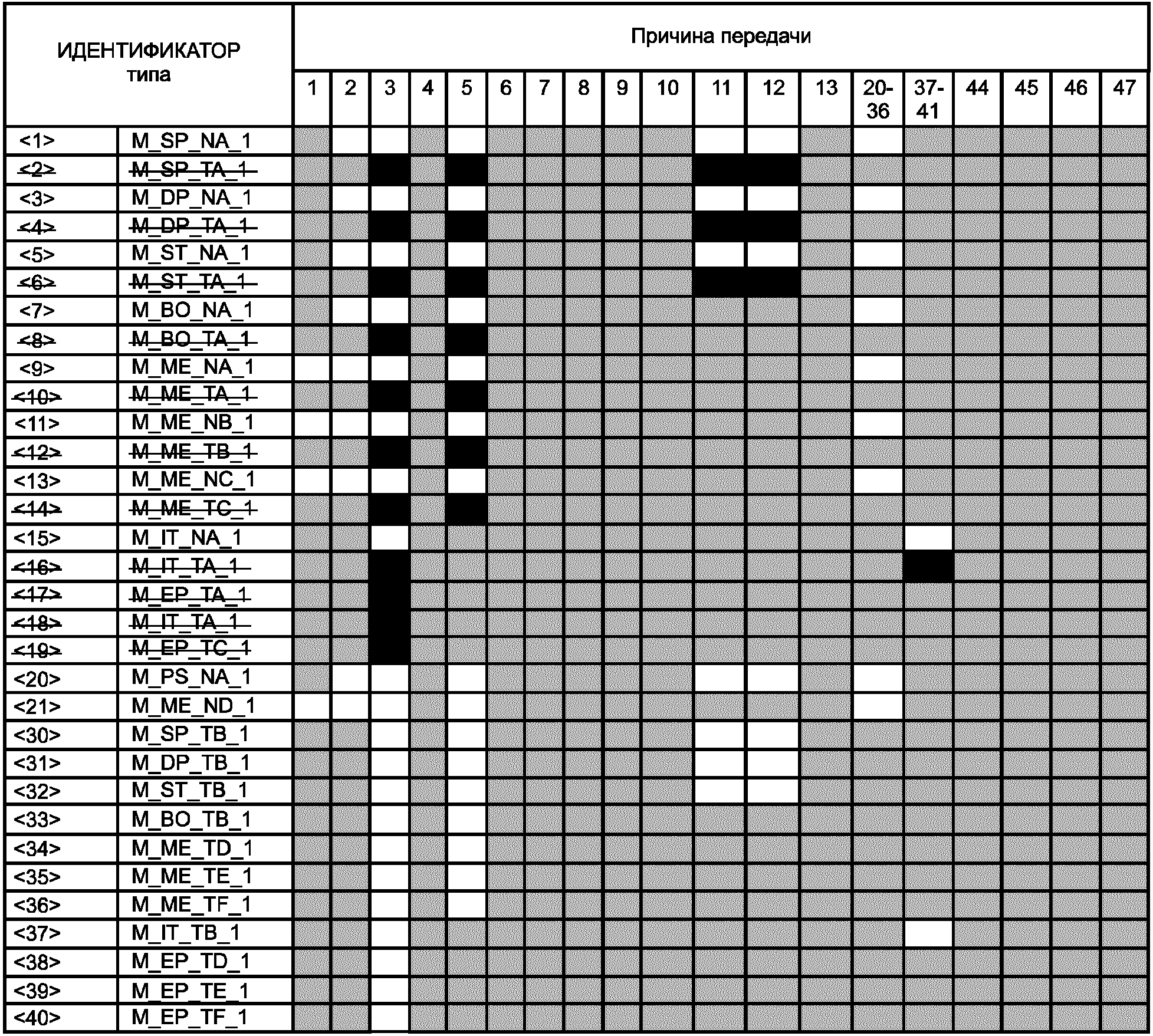

Выбор стандартных ASDU

Информация о процессе в направлении контроля

(Параметр, характерный для станции; каждый Type ID маркируется знаком X, если используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Используются ASDU либо из наборов <2>, <4>, <6>, <8>, <10>, <12>, <14>, <16>, <17>, <18>, <19, либо из наборов от <30> до <40>.

Информация о процессе в направлении управления

(Параметр, характерный для станции; каждый Type ID маркируется знаком X, если используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Используются ASDU либо из наборов от <45> до <51>, либо из наборов от <58> до <64>.

Информация о системе в направлении контроля

(Параметр, характерный для станции; для маркировки используется знак X).

Информация о системе в направлении управления

(Параметр, характерный для станции; каждый Type ID маркируется знаком X, если используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Передача параметра в направлении управления

(Параметр, характерный для станции; каждый Type ID маркируется знаком X, если используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Пересылка файла

(Параметр, характерный для станции; каждый Type ID маркируется знаком X, если используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Назначение идентификатора типа и причины передачи

(Параметр, характерный для станции).

Серые прямоугольники: опция не требуется.

Черный прямоугольник: опция, не разрешенная в настоящем стандарте.

Пустой прямоугольник: функция или ASDU не используется.

Маркировка Идентификатора типа/Причины передачи:

X - используется только в стандартном направлении;

R - используется только в обратном направлении;

B - используется в обоих направлениях.

9.6. Основные прикладные функции

Инициализация станции

(Параметр, характерный для станции; если функция используется, то прямоугольник маркируется знаком X).

Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Процедура чтения

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Спорадическая передача

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Дублированная передача объектов информации при спорадической причине передачи

(Параметр, характерный для станции; каждый тип информации маркируется знаком X, если оба типа - Type ID без метки времени и соответствующий Type ID с меткой времени - выдаются в ответ на одиночное спорадическое изменение в контролируемом объекте).

Следующие идентификаторы типа, вызванные одиночным изменением состояния объекта информации, могут передаваться последовательно. Индивидуальные адреса объектов информации, для которых возможна дублированная передача, определяются в проектной документации.

Опрос станции

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Синхронизация времени

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Передача команд

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Передача интегральных сумм

(Параметр, характерный для станции или объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Активация параметра

(Параметр, характерный для объекта; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Процедура тестирования

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Пересылка файлов

(Параметр, характерный для станции; маркируется знаком X, если функция используется).

Пересылка файлов в направлении контроля

Пересылка файлов в направлении управления

Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком X, если функция используется только в стандартном направлении, знаком R - если используется только в обратном направлении, и знаком B - если используется в обоих направлениях).

Определение тайм-аутов

Максимальный диапазон значений для всех тайм-аутов равен: от 1 до 255 с с точностью до 1 с.

Максимальное число k неподтвержденных APDU формата I и последних подтверждающих APDU (w)

Максимальный диапазон значений k: от 1 до с точностью до 1 APDU. Максимальный диапазон значений w: от 1 до 32767 APDU с точностью до 1 APDU (Рекомендация: значение w не должно быть более двух третей значения k).

Номер порта

Набор документов RFC 2200

Набор документов RFC 2200 - это официальный Стандарт, описывающий состояние стандартизации протоколов, используемых в Интернете, как определено Советом по Архитектуре Интернет (IAB). Предлагается широкий спектр существующих стандартов, используемых в Интернете. Соответствующие документы из RFC 2200, определенные в настоящем стандарте, выбираются пользователем настоящего стандарта для конкретных проектов.

--------------------------------

<*> Оригиналы рекомендаций МСЭ-Т - во ВНИИКИ Госстандарта России.
