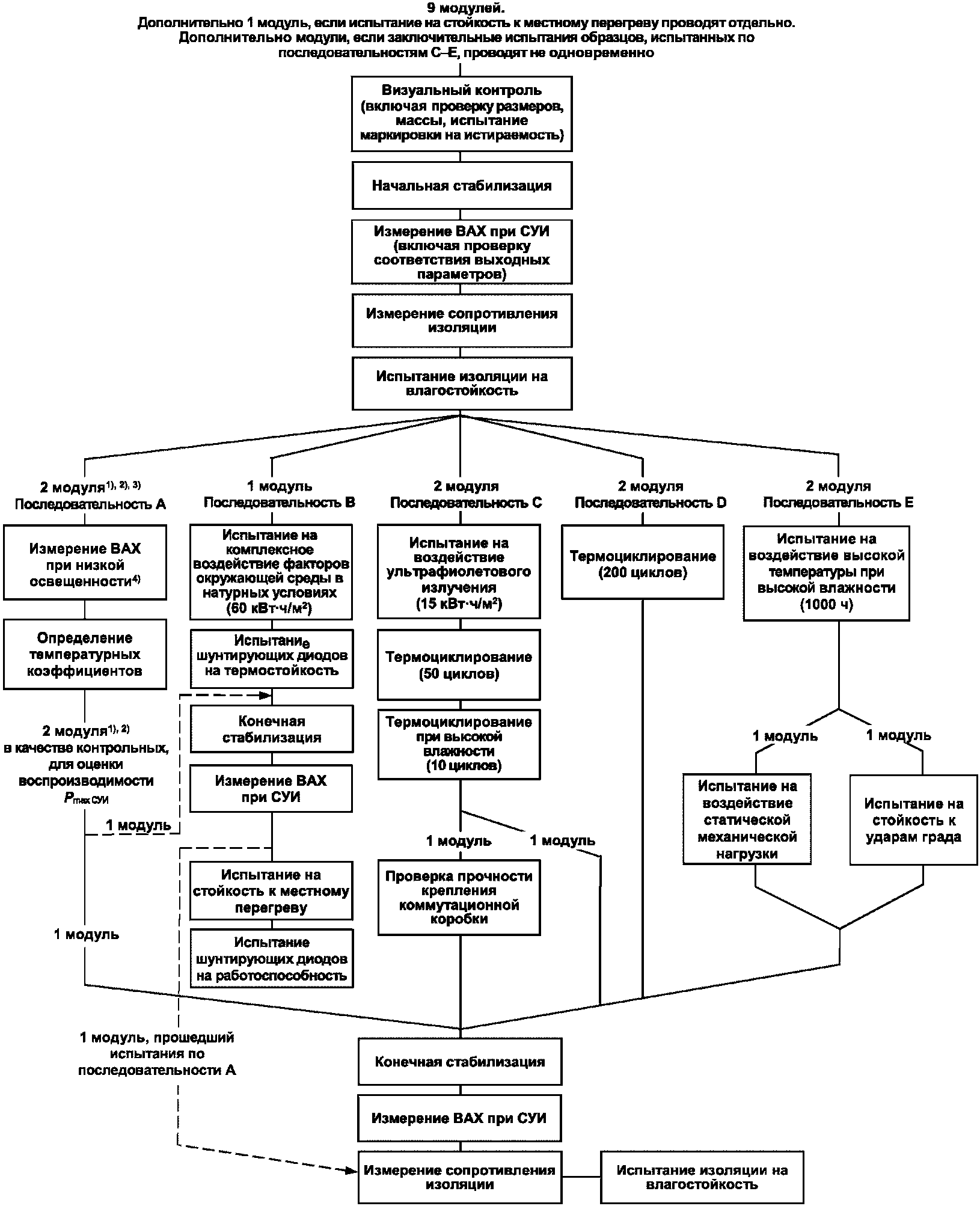

В общем случае для проведения испытаний из производственной партии или партий случайным образом отбирают не менее десяти фотоэлектрических модулей (см. рисунок 1).
Общее количество образцов, отбираемых для испытаний, определяется обязательным минимальным количеством образцов, необходимых для проведения испытаний, количеством возможных вариантов материалов и компонентов, технологии изготовления, способами установки, особенностями применения, особенностями испытательной лаборатории, пожеланиями изготовителя, а также количеством используемых контрольных и замещающих образцов.
Если изготовителем указано несколько интервалов (шагов) сортировки испытуемых образцов по номинальной мощности (см. [12]) или результаты испытаний и сертификации фотоэлектрических модулей по настоящему стандарту, полученные для одного интервала мощности, могут быть распространены в последующем на указанные интервалы внутри этого интервала, в выборке должно быть не менее двух образцов, представляющих верхний, нижний и средний интервалы номинальной мощности. Если средний интервал отсутствует, должно быть выбрано не менее двух модулей в интервале со значениями больше среднего, следующем за средним значением мощности.
В зависимости от того, одновременно или нет проходят конечную стабилизацию и заключительные испытания образцы, испытанные по последовательностям B - E, для испытаний по последовательности A (контрольные образцы) необходимо от одного до четырех образцов (см. раздел 4 и рисунок 1).
Результаты испытаний относятся только к конструкции фотоэлектрических модулей с теми компонентами, которые были установлены на испытанных образцах. Если для изготовления фотоэлектрического модуля могут быть использованы несколько вариантов компонентов/материалов для выполнения одних и тех же функций, или одни и те же компоненты/материалы разных поставщиков, или один и тот же компонент из разных материалов, или несколько вариантов технологии изготовления, то для каждого варианта и/или сочетания вариантов должно быть отобрано и испытано не менее чем указанное выше количество образцов (требования к необходимому для проведения испытаний количеству образцов см. также в [12]). Если указанные различные варианты относятся не к компонентам/материалам, входящим в состав ламината или аналогичной части фотоэлектрического модуля, то требования к количеству отобранных образцов для каждого варианта и/или сочетания вариантов распространяется только на количество образцов для испытаний, на результаты которых может повлиять различие вариантов. Изменения проводников или соединителей не требуют проведения испытаний с образцами каждого варианта. В протоколе испытаний должны быть зафиксированы все указанные варианты компонентов/материалов, технологии изготовления или их сочетаний и соответствующее отобранное и испытанное количество образцов фотоэлектрических модулей.
Если изготовителем указано несколько возможных вариантов установки фотоэлектрического модуля, вместо одного модуля для испытания на воздействие статической механической нагрузки может быть необходимо столько образцов, сколько возможных способов установки указано изготовителем.
Если необходимы дополнительные образцы, рекомендуется отбирать фотоэлектрические модули, значения максимальной (номинальной) мощности которых находятся в том же интервале сортировки по максимальной мощности, что и у отобранных ранее образцов.
Образцы, представленные для испытаний, подвергают входному контролю, при котором выявляют комплектность каждого образца и его соответствие технической документации.
Образцы для испытаний должны быть изготовлены из указанных в сопроводительных документах материалов и компонентов в соответствии с чертежами и технологическими картами изготовителя, по утвержденной технологии (оборудование, материалы и условия производства) и должны пройти установленные процедуры заводской проверки, контроля качества и приемочных испытаний. Испытуемые образцы должны быть полностью укомплектованы и сопровождаться технической документацией, в том числе руководством по эксплуатации, инструкциями по окончательной сборке, монтажу и подключению, включая рекомендации по установке диодов, рам, кронштейнов и т.п.
Все компоненты фотоэлектрического модуля, для которых установлены специальные стандарты, должны соответствовать требованиям этих стандартов, о чем должно быть подтверждение в технической документации фотоэлектрического модуля, например сертификаты соответствия и т.п. Например коммутационные коробки должны соответствовать требованиям ГОСТ Р 56981, электрические соединители - требованиям ГОСТ Р 57230 и т.д.
Маркировка и документация образцов должна соответствовать требованиям раздела 6. Если используются замещающие образцы, на них должна быть маркировка, тождественная маркировке полноразмерного образца, и она должна сохраняться в продолжение всей программы испытаний.
Если испытуемые образцы снабжены или предназначены для применения со специальными средствами заземления или если они снабжены или предназначены для установки со специальными средствами монтажа, которые влияют на качество заземления, эти средства должны быть поставлены вместе с испытуемыми образцами.
При испытаниях безрамных фотоэлектрических модулей монтажные кронштейны модулей должны рассматриваться как составная часть испытуемых образцов, если они поставляются вместе с испытуемыми образцами или если в руководстве по монтажу испытуемых образцов указаны конкретная модель или материал и размеры монтажных кронштейнов.
Образцы не допускается подвергать какой-либо иной специальной обработке, отличной от стандартного процесса изготовления.
Для испытания шунтирующих/блокирующих диодов могут быть необходимы специально подготовленные замещающие образцы (требования к таким образцам см. в ГОСТ Р 56980.2-2020, 4.18.1.2).
За исключением сертификационных и приемо-сдаточных испытаний, если при климатических испытаниях полноразмерные образцы из-за больших размеров невозможно поместить в испытательное оборудование, например климатическую камеру, допускается использовать замещающий образец меньшего размера, эквивалентный по конструкции, материалам и способу изготовления. Если вместо полноразмерных образцов для климатических испытаний используют замещающие образцы, указанное выше количество отбираемых образцов может быть уменьшено на количество замещающих образцов.
Если модули, подлежащие испытаниям, являются новыми разработками и еще не поставлены на производство или модули изготовлены для индивидуального проекта, это должно быть отмечено в протоколе испытаний.
Если испытания по настоящему стандарту проводят совместно с испытаниями на соответствие требованиям безопасности по ГОСТ Р 58809.2, для проведения испытаний по обоим стандартам может быть использован один и тот же комплект образцов, отвечающих также требованиям ГОСТ Р 58809.2-2020, раздел 6.
На фотоэлектрических модулях должна быть нестираемая, четкая и разборчивая маркировка, включающая паспортную табличку с основными данными об изделии, знаки и надписи.
Маркировка должна быть устойчивой к воздействию механических и климатических факторов и сохраняться в течение ожидаемого срока эксплуатации фотоэлектрического модуля.
Место размещения паспортной таблички должно быть доступно для прочтения при монтаже и эксплуатации.
Паспортная табличка должна содержать как минимум следующие данные:
a) зарегистрированный товарный знак или торговая марка, или наименование изготовителя;
c) серийный номер (если он не указан на фотоэлектрическом модуле отдельно);
e) максимально допустимое номинальное напряжение постоянного тока фотоэлектрической системы, в которую может быть установлен фотоэлектрический модуль (UDC ФЭС);
f) класс по способу защиты от поражения электрическим током (обозначение классов см. в таблице 2);
g) напряжение холостого хода при СУИ в вольтах с предельными отклонениями (Uх.х СУИ или Uх.х);
h) ток короткого замыкания при СУИ в амперах с предельными отклонениями (Iк.з СУИ или Iк.з);
i) максимальная мощность при СУИ (номинальная мощность), Вт, с предельными отклонениями (Pmax СУИ или Pmax, или Pном);
j) максимальный номинальный ток защиты от сверхтоков.
Примечания
1 Информация перечислений b) - d) может быть указана только в коде изделия, если он приведен на паспортной табличке.
2 Если из обозначения параметров на паспортной табличке не ясно, что они определены при СУИ, то, по крайней мере, в тексте технической документации должно быть указано, что напряжение холостого хода, ток короткого замыкания и максимальная мощность определены при СУИ.
3 Напряжение холостого хода, ток короткого замыкания фотоэлектрического модуля и максимально допустимое номинальное напряжение постоянного тока фотоэлектрической системы, в которую может быть установлен фотоэлектрический модуль, в зарубежной практике обозначают Voc, Isc и Vsys соответственно.
4 Значение максимального номинального тока защиты от сверхтоков некоторые изготовители указывают как максимальное значение номинального тока последовательно устанавливаемого плавкого предохранителя.
5 Для фотоэлектрических модулей с концентраторами, для которых применим настоящий стандарт (коэффициент концентрации менее трех), характеристики определяют при стандартных условиях испытаний для фотоэлектрических устройств и систем с концентраторами (СУИК) (см. ГОСТ Р МЭК 62670-1).
Таблица 2
модулей от поражения электрическим током
Фотоэлектрические модули класса II с ограниченным доступом рекомендуется обозначать как:
, или аналогичным образом, с пояснением обозначения в технической документации.Символ, обозначающий класс фотоэлектрических модулей по способу защиты фотоэлектрических модулей от поражения электрическим током, должен быть размещен на паспортной табличке таким образом, чтобы его никоим образом нельзя было перепутать с товарным знаком или другими идентификационными метками.
Остальные знаки и надписи, которые должны быть установлены на фотоэлектрическом модуле, приведены в 6.2.
Соответствие значений параметров фотоэлектрического модуля значениям, указанным на его паспортной табличке, проверяют по ВАХ при СУИ, измеренной после начальной стабилизации согласно ГОСТ Р 56980.2. Соответствие маркировки указанным требованиям проверяют с помощью визуального контроля и испытанием маркировки на стойкость к истиранию по ГОСТ Р 56980.2.
На фотоэлектрических модулях классов 0 и II со стороны присоединения внешних кабелей (проводов) на самом видном месте должен быть размещен знак "Опасность поражения электрическим током", предупреждающий о риске поражения электрическим током, или предупреждающий знак и надпись "Под напряжением при освещении" (см. рисунок B.2). Второй вариант предпочтителен.
Согласно ГОСТ Р 57230 на электрическом соединителе или на проводнике рядом с ним должен быть установлен предупреждающий знак "Под напряжением! Не разъединять", приведенный на рисунке B.1, или иной аналогичный предупреждающий знак и/или надпись на русском языке. Знак или предупреждение должны быть выполнены тиснением или в виде ярлыка. Указание на необходимость снабжения ярлыком должно быть приведено в технической документации.
Должна быть ясно обозначена полярность:
- выводов фотоэлектрического модуля;
- контактов электрического соединителя.
Вывод или точка(и) для присоединения заземляющего(их) проводника(ов) или проводника(ов) уравнивания потенциалов должны быть обозначены соответствующим знаком (см. таблицу 3). Никакой другой вывод или точка подключения не должны быть обозначены таким образом.
Таблица 3
На выводах, рассчитанных только на присоединение медных проводников, или рядом с ними должна быть размещена надпись "Использовать только медный провод" или "Только Cu", или равнозначная надпись или знак.
Выводы фотоэлектрических модулей, рассчитанные только на присоединение проводников из других конкретных материалов, должны быть обозначены аналогичным способом, с указанием допустимого материала электропроводки.
После монтажа на месте эксплуатации, на коммутационной коробке или на фотоэлектрическом модуле, на котором установлена коммутационная коробка, на наиболее заметном месте должен быть установлен знак "Солнечная установка. Постоянный ток" и знак, указывающий на то, что коммутационная коробка может находиться под напряжением в любой момент времени, независимо от того, разомкнуты или не разомкнуты выключатели в фотоэлектрической батарее (см. приложение B).
Указание на местоположение предупреждающих знаков и надписей должно быть приведено в технической документации.
Фотоэлектрические модули должны сопровождаться технической документацией на русском языке, в том числе руководством по эксплуатации, инструкциями по окончательной сборке (если такая сборка необходима), монтажу и подключению, включая рекомендации по установке диодов, рам, кронштейнов и т.п.
Объем и содержание технической документации должны быть достаточны для правильного и безопасного выполнения всех необходимых работ в процессе эксплуатации фотоэлектрического модуля от окончательной сборки и монтажа до утилизации.
Примечание - Для каждой поставляемой упаковки идентичных фотоэлектрических модулей достаточно одного комплекта технической документации.
В технической документации на фотоэлектрические модули должны быть приведены следующие данные:
- данные, которые указывают на паспортной табличке, см. 6.1;
- температурный коэффициент напряжения холостого хода;
- температурный коэффициент тока короткого замыкания;
- температурный коэффициент максимальной мощности.
Примечание - Указывают температурные коэффициенты, определенные для энергетической освещенности и других характеристик при СУИ, кроме температуры (для фотоэлектрических модулей с концентраторами - СУИК);
- ВАХ при СУИ;
- ВАХ при УНО;
- все необходимые ограничения для класса фотоэлектрического модуля по способу защиты от поражения электрическим током;
- рекомендуемый тип устройства защиты от сверхтоков и его номинальный ток (например, в соответствии с ГОСТ IEC 60269-6).
Примечание - Рекомендуется устройство защиты от сверхтоков, которое выдерживает в течение одного часа нагрузку, равную 1,35In, где In равен указанному максимальному номинальному току защиты от сверхтоков фотоэлектрического модуля;
- максимально допустимое количество фотоэлектрических модулей в фотоэлектрической цепочке и максимальное допустимое количество фотоэлектрических цепочек в фотоэлектрической батарее;
- габаритные размеры;
- масса.
Также в технической документации рекомендуется указать:
- напряжение холостого хода в точке максимальной мощности при СУИ;
- ток короткого замыкания в точке максимальной мощности при СУИ;
- КПД при СУИ;
- деградацию максимальной мощности при СУИ в течение срока службы;
- интервалы сортировки по номинальной мощности (если такая сортировка осуществляется).
Техническая документация должна включать как минимум следующие условия эксплуатации и связанные с ними характеристики фотоэлектрического модуля:
- диапазон рабочей температуры (температуры окружающей среды). По умолчанию диапазон температуры окружающей среды от минус 40 °C до плюс 40 °C включительно;
- максимальная высота над уровнем моря. При этом могут быть указаны коэффициенты снижения номинальных параметров в зависимости от высоты установки над уровнем моря;
- диапазон скорости ветра и направление ветра относительно ориентации и наклона фотоэлектрического модуля, если необходимо, и/или расчетные ветровые/снеговые нагрузки, как указано далее.
Параметры и их размерности должны быть указаны в соответствии с ГОСТ 1494 или в соответствии с иными установленными международными обозначениями, если это не противоречит ГОСТ 1494.
Соответствие ВАХ и значений параметров фотоэлектрического модуля, указанным в технической документации, проверяют с помощью измерения ВАХ при СУИ после начальной стабилизации, ВАХ при УНО и определения температурных коэффициентов по ГОСТ Р 56980.2.
Чтобы учесть возможность увеличения предельных значений выходных параметров фотоэлектрического модуля при определенных условиях эксплуатации, в технической документации должны быть указаны соответствующие значения параметров или приведено следующее утверждение (или аналогичное):
"При нормальных условиях эксплуатации ток и/или напряжение фотоэлектрического модуля могут быть больше значений, установленных для стандартных условий испытаний. Поэтому при определении номинальных значений напряжения компонентов фотоэлектрической батареи, номинальных параметров проводников, устройств защиты, коммутации и управления, присоединяемых к выводам фотоэлектрического модуля, указанные в паспортной табличке значения напряжения холостого хода и тока короткого замыкания при СУИ должны быть умножены на 1,25".
Для облегчения правильного определения параметров фотоэлектрической батареи (фотоэлектрической системы) и ее компонентов, выбора схемы соединения фотоэлектрических модулей в технической документации рекомендуется приводить ВАХ и при других условиях, например при уровнях энергетической освещенности от 100 до 1000 Вт/м2 с шагом 100 Вт/м2 и при условиях низкой температуры и условиях высокой температуры (согласно ГОСТ Р МЭК 61853-1), ВАХ при разных углах ориентации фотоэлектрического модуля или зависимость выходных характеристик фотоэлектрического модуля от угла падения солнечного излучения, температурные зависимости или номинальную рабочую температуру модуля (согласно ГОСТ Р 58648.2).
В технической документации должны быть указаны/описаны все особенности конструкции, области применения и назначения фотоэлектрических модулей, а также характеристики фотоэлектрического модуля, связанные с этими особенностями и условиями применения.
Техническая документация должна включать подробное описание монтажа и подключения, в том числе подробное описание способов выполнения электропроводки на месте эксплуатации.
Техническая документация должна включать:
- минимальные диаметры присоединяемых проводов и кабелей;
- размеры, типы, материалы и допустимые максимальные длительные температуры проводов и кабелей, в том числе заземляющих проводников/проводников уравнивания потенциалов;
- тип выводов для присоединения проводов и кабелей;
- способы присоединения заземляющих проводников/проводников уравнивания потенциалов, места присоединения проводников, особенности системы заземления/уравнивания потенциалов (если это применимо);
- все ограничения на способы присоединения проводов и кабелей и монтажа электропроводки в коммутационной коробке, а также, если необходимо, в соединительных коробках фотоэлектрической батареи;
- модели/типы и, если необходимо, изготовители специальных электрических соединителей для фотоэлектрического оборудования (частей электрических соединителей), с которыми могут сочленяться разъемы электрических соединителей фотоэлектрического модуля;
- возможные способы соединений (если необходимо), в том числе все поставляемые и требуемые детали для соединения;
- тип и номинальные значения параметров шунтирующего(их)/блокирующего(их) диода(ов) (если необходимо);
- условия монтажа (например, угол наклона, ориентация, средства крепления, охлаждение);
- возможные варианты установки (например, только в открытой стойке, в открытой стойке и на конструкциях, на определенных конструкциях и т.п.) и ограничения, связанные с каждым вариантом установки (например, минимально допустимое расстояние до конструкции);
- возможные варианты крепления фотоэлектрического модуля к несущей конструкции и, если необходимо, описание приспособлений/типы приспособлений, в том числе требования и рекомендации по предотвращению электрохимической коррозии и обеспечению нормального функционирования системы заземления/уравнивания потенциалов;
- ветровую/снеговую нагрузку для каждого варианта технических средств крепления фотоэлектрического модуля и способа установки, включая коэффициент запаса. По усмотрению изготовителя также могут быть указаны испытательные нагрузки;
- перечень минимально необходимых технических средств для каждого варианта крепления фотоэлектрического модуля (согласно оценке по результатам испытания на воздействие статической механической нагрузки по ГОСТ Р 56980.2);
- установочные и присоединительные размеры;
- степень(и) огнестойкости и ссылка на нормативный документ, в соответствии с которым оценена огнестойкость, а также условия, при которых обеспечивается указанная степень огнестойкости (например, угол наклона, крепежные конструкции и иные данные по установке) или информация о том, что стойкость к внешним источникам возгорания не проверялась.
Соответствие расчетной нагрузки для каждого варианта технических средств крепления модуля указанным в технической документации проверяют с помощью испытания на воздействие статической механической нагрузки по ГОСТ Р 56980.2.
Документация фотоэлектрических модулей, предназначенных для установки на конструкции(ях) здания/объекта, должна включать:
- перечень минимально необходимых технических средств для каждого варианта крепления фотоэлектрического модуля на конкретной(ых) конструкции(ях) здания/объекта (согласно оценке по результатам испытания на воздействие статической механической нагрузки по ГОСТ Р 56980.2);
- специальные характеристики огнестойкости и/или пожарной опасности, определенные для фотоэлектрического модуля, согласно требованиям к пожарной безопасности, предъявляемым к конкретной(ым) конструкции(ям) здания/объекта, и ссылка на нормативные документы, в соответствии с которыми оценены эти характеристики, если характеристики пожарной безопасности зависят от конкретной конструкции, на которой может быть установлен фотоэлектрический модуль, от конкретной монтажной конструкции и средств крепления или промежутков между элементами монтажной конструкции, фотоэлектрическим модулем и кровельным покрытием.
Если фотоэлектрический модуль не может использоваться при концентрированном излучении, документация должна содержать положение о том, что на лицевую и/или тыльную поверхность фотоэлектрического модуля не должно поступать концентрированное солнечное излучение.
Если фотоэлектрический модуль может использоваться при концентрированном излучении со степенью концентрации не более трех, но не относится к фотоэлектрическим модулям с концентраторами (см. ГОСТ Р 56983), это должно быть отмечено в технической документации с указанием рабочей/предельно допустимой степени концентрации.
Техническая документация должна включать подтверждение соответствия компонентов фотоэлектрических модулей специальным стандартам на эти компоненты (для коммутационных коробок - ГОСТ Р 56981, для электрических соединителей - ГОСТ Р 57230 и т.д.).
В технической документации указывают нормативные документы (отдельные испытания по этим документам), в соответствии с которыми были испытаны фотоэлектрические модули и успешное прохождение которых подтверждает соответствие фотоэлектрических модулей техническим требованиям, требованиям безопасности и характеристик модуля характеристикам, указанным в технической документации.
Если фотоэлектрические модули предназначены для эксплуатации в специальных условиях (например, в условиях морского климата или условиях повышенной концентрации аммиака вблизи животноводческих комплексов), это должно быть указано в технической документации, а также должны быть указаны нормативные документы, успешные испытания по которым подтверждают применимость фотоэлектрических модулей в этих условиях (например, ГОСТ Р МЭК 61701, ГОСТ Р 56978 и т.д.).
Фотоэлектрический модуль считают выдержавшим испытания по настоящему стандарту и соответствующим техническим требованиям, если каждый испытанный образец удовлетворяет всем требованиям, указанным в настоящем разделе, и требованиям к успешным испытаниям каждого из пройденных им испытаний, а также если при испытаниях по последовательностям B - E не произошло обрывов электрических цепей испытуемых образцов.
Если указанным условиям не отвечают два или более испытанных образцов, считается, что испытуемый фотоэлектрический модуль не прошел испытания и не соответствует техническим требованиям.
Если только один из испытанных образцов не выдержал какое-либо испытание, должны быть выбраны два дополнительных образца в соответствии с требованиями раздела 5 и подвергнуты всей соответствующей части программы испытаний с самого начала.
Если оба дополнительных образца успешно проходят испытания, считается, что фотоэлектрический модуль выдержал испытания и соответствует техническим требованиям.
Если один или оба указанных дополнительных образца также не выдерживают испытаний, фотоэлектрический модуль считают не соответствующим техническим требованиям.
Максимальная мощность при СУИ каждого испытуемого образца после начальной стабилизации должна соответствовать следующему условию:
где
- значение максимальной мощности испытуемого образца при СУИ после начальной стабилизации, Вт; - расширенная неопределенность измерений максимальной мощности при СУИ с доверительной вероятностью 95%, коэффициент охвата k = 2, % от ;Pmax СУИ - максимальная мощность испытуемого образца, указанная изготовителем, без учета отклонений, Вт;
t1 - нижнее предельное отклонение максимальной мощности при СУИ, указанное изготовителем (номинальной мощности), % от Pmax СУИ.
Примечания
1 Здесь и далее максимальная мощность при СУИ, указанная изготовителем, может быть обозначена как Pном (номинальная мощность).
2 При записи формул раздела 7 или отдельных параметров из этих формул СУИ в индексах может быть опущено, но в этом случае должно быть указание, что все параметры определены при СУИ.
Расширенная неопределенность измерений максимальной мощности при СУИ должна быть не больше значения, указанного для фотоэлектрических модулей, изготовленных по данной технологии, в соответствующей части ГОСТ Р 56980.1 (см. также [3]).
Среднее арифметическое значение максимальной мощности испытуемых образцов при СУИ после начальной стабилизации
должно соответствовать следующему условию:Если проводят испытания фотоэлектрических модулей, для которых изготовителем указано несколько интервалов сортировки по максимальной мощности при СУИ (номинальной мощности), условие (2) должно выполняться для каждого интервала.
Значение напряжения холостого хода каждого испытуемого образца после начальной стабилизации должно соответствовать следующему условию:
, (3)где
- напряжение холостого хода испытуемого образца при СУИ после начальной стабилизации, В; - расширенная неопределенность измерений напряжения холостого хода при СУИ с доверительной вероятностью 95%, коэффициент охвата k = 2, % от ;Uх.х СУИ - напряжение холостого хода испытуемого образца, указанное изготовителем, без учета отклонений, В;
t2 - верхнее предельное отклонение напряжения холостого хода при СУИ, указанное изготовителем, % от Uх.х СУИ.
Значение тока короткого замыкания каждого испытуемого образца после начальной стабилизации должно соответствовать следующему условию:
где
- расширенная неопределенность измерений тока короткого замыкания при СУИ с доверительной вероятностью 95%, коэффициент охвата k = 2, % от Iк.з СУИ;Iк.з СУИ - ток короткого замыкания испытуемого образца при СУИ, указанный изготовителем, без учета отклонений, А;
t3 - верхнее предельное отклонение тока короткого замыкания при СУИ, указанное изготовителем, % от Iк.з СУИ.
Аналогичным образом соответствие выходных параметров испытуемых образцов значениям, указанным изготовителем на паспортной табличке и в технической документации, может быть проверено, используя данные об абсолютной погрешности при доверительной вероятности 95%.
Для двусторонних фотоэлектрических модулей условия 1 - 4 должны выполняться для двух вариантов энергетической освещенности тыльной поверхности: 135 и 300 Вт/м2 при энергетической освещенности лицевой поверхности 1000 Вт/м2.
Если значение максимальной мощности при СУИ систематически принимает верхнее или нижнее предельное значение, это должно быть отмечено в протоколе испытаний. Для случая, когда изготовителем указано несколько интервалов сортировки по номинальной мощности, это требование относится к каждому интервалу.
После проведения испытаний по последовательностям C - E и после испытаний шунтирующих/блокирующих диодов на термостойкость по последовательности B, а также после проведения каждого испытания на воздействие внешних факторов деградация максимальной мощности при СУИ каждого испытуемого образца не должна превышать 5% его максимальной мощности при СУИ после начальной стабилизации. Для каждого испытуемого образца после конечной стабилизации должно выполняться условие:
, (5)где
- максимальная мощность при СУИ испытуемого образца после проведения испытания/всех испытаний в последовательности, Вт;R - воспроизводимость для максимальной мощности при СУИ, % от
контрольного образца, прошедшего конечную стабилизацию и последующее измерение ВАХ при СУИ вместе с испытуемым образцом.Воспроизводимость для максимальной мощности при СУИ проверяют сравнением значений максимальной мощности при СУИ после начальной стабилизации и после конечной стабилизации у контрольных образцов, испытанных по последовательности A.
Для каждой группы испытуемых образцов, отдельно проходящей конечную стабилизацию и заключительные испытания (см. раздел 4) вместе с одним контрольным образцом, воспроизводимость для максимальной мощности при СУИ проверяют на указанном контрольном образце.
Воспроизводимость для максимальной мощности при СУИ должна быть не хуже предельно допустимого значения для фотоэлектрических модулей, изготовленных по данной технологии. Предельно допустимые значения для фотоэлектрических модулей, изготовленных по разным технологиям, установлены в соответствующих частях ГОСТ Р 56980.1, например для фотоэлектрических модулей на основе кристаллического кремния - в ГОСТ Р 56980.1-1 (см. также [3]).
Воспроизводимость не равна расширенной неопределенности измерений максимальной мощности при измерении ВАХ при СУИ по ГОСТ Р 56980.2-2020, 4.2.3.
Примечание - Если для проведения начальной, конечной стабилизации и/или измерения ВАХ использовали не один и тот же имитатор солнечного излучения, это должно быть отмечено в протоколе испытаний, должна быть приведена информация о различиях имитаторов, обеспечивающая сопоставимость результатов измерений и позволяющая оценить их точность.
Если воспроизводимость для максимальной мощности при СУИ контрольного образца превышает значение, установленное для фотоэлектрических модулей, изготовленных по данной технологии в соответствующей части ГОСТ Р 56980.1 (см. также [3]), испытательной лаборатории следует определить из-за чего получен такой результат с помощью эталонного(ых) фотоэлектрического(их) модуля(ей), отвечающих требованиям ГОСТ Р МЭК 60904-2:
- неисправно испытательное оборудование;
- испытуемый фотоэлектрический модуль имеет плохую воспроизводимость;
- характеристики испытанных образов не были стабилизированы при начальной стабилизации.
Если все проверки подтверждают, что испытательное оборудование работает правильно, это указывает на то, что характеристики контрольного образца сместились больше предельно допустимого значения. В этом случае испытания продолжают, используя предельно допустимое значение воспроизводимости для максимальной мощности при СУИ, установленное для фотоэлектрических модулей, изготовленных по данной технологии.
С точки зрения соответствия фотоэлектрического модуля техническим требованиям видимыми функциональными повреждениями считаются следующие:
a) сломанные внешние поверхности или внешние поверхности с трещинами или порезами;
b) искривление или смещение внешних компонентов, включая внешние покрытия, раму и коммутационную коробку, до степени, ухудшающей рабочие или монтажные характеристики испытуемого образца и его безопасность;
c) пузырьки или расслоения, образующие непрерывный путь между какой-либо частью электрической цепи и краем испытуемого образца;
d) пузырьки, сумма площади которых составляет более 1% от общей площади испытуемого образца;
e) наличие каких-либо расплавленных или сгоревших компонентов;
f) нарушение механической целостности до степени, ухудшающей рабочие или монтажные характеристики испытуемого образца и его безопасность;
g) трещина фотоэлектрического элемента, распространение которой может привести к отделению от электрической цепи испытуемого образца более 10% площади этого элемента, и сломанные фотоэлектрические элементы;
h) отсутствие токоведущих частей или их видимая коррозия, занимающие более 10% фотоэлектрического элемента;
i) наличие повреждений токоведущих частей;
j) наличие короткозамкнутых токоведущих частей или доступных токоведущих частей;
k) маркировка на испытуемых образцах не держится или информация на ней не читается.
Протокол испытаний оформляется испытательной лабораторией, проводившей испытания, в соответствии с ГОСТ ISO/IEC 17025. Протокол испытаний должен содержать как минимум следующие данные:
a) наименование документа;
b) наименование и адрес испытательной лаборатории и указание места, где были проведены испытания;
c) уникальную идентификацию протокола и каждой страницы;
d) наименование и адрес заказчика, когда это необходимо;
e) количество отобранных образцов и описание процедуры отбора образцов, когда это необходимо;
f) описание и идентификацию образцов до испытаний, например серийный номер и дату изготовления образцов в виде, позволяющем определить ведомости материалов, а также информацию о том, что испытанные образцы являются прототипами серийных фотоэлектрических модулей или выполнены по индивидуальному заказу, изготовлены на опытном или нестандартном оборудовании;
g) характеристику и состояние испытанных образцов;
h) дату получения испытанных образцов и дату(ы) испытаний (когда это необходимо);
i) описание методов испытаний;
j) описания всех отклонений, дополнений или исключений в процедурах проведения испытаний. В том числе описания отклонений, связанных с тем, что испытанные образцы являются прототипами серийных фотоэлектрических модулей или выполнены по индивидуальному заказу, изготовлены на опытном или нестандартном оборудовании. А также любую иную информацию, характеризующую конкретное испытание, например описание условий испытаний, в том числе подробное описание проведения начальной и конечной стабилизации освещением (энергетическая освещенность, температура, продолжительность выдержки или энергетическая экспозиция, продолжительность восстановления) или по альтернативному методу;
k) оценку соответствия значений выходных параметров каждого испытуемого образца при СУИ значениям, указанным изготовителем, с учетом предельно допустимых отклонений;
l) результаты всех испытаний каждого испытанного образца, результаты измерений, проверок, расчетов, сопровождаемые необходимыми таблицами, схемами, рисунками и фотографиями, включая:
- температурные коэффициенты для токов короткого замыкания, напряжения холостого хода и максимальной мощности и соответствующая энергетическая освещенность;
- ВАХ и максимальную мощность при СУИ и в условиях низкой освещенности;
- максимальную температуру затененного фотоэлектрического элемента, наблюдаемую во время испытаний на стойкость к местному перегреву;
- спектр лампы, использованной при испытаниях на воздействие ультрафиолетового излучения;
- способы установки испытуемого(ых) образца(ов) при испытании на воздействие статической механической нагрузки;
- положительные/отрицательные испытательные нагрузки и коэффициент запаса прочности
- диаметр и скорость градин при испытаниях на стойкость к ударам града;
- деградацию максимальной мощности при СУИ после всех испытаний;
- все отрицательные результаты, повреждения, неисправности и т.п., описания всех неудовлетворительных и повторных испытаний;
m) все специальные области применения и особенности конструкции, требующие специальных условий испытаний, для которых испытаны фотоэлектрические модули;
n) общую оценку результатов испытаний, представленную следующим образом:
- общие требования (см. 7.1);
- соответствие выходных параметров значениям, указанным изготовителем (см. 7.2.1);
- деградация максимальной мощности в результате проведения испытаний (см. 7.2.2);
- электрические сети: отсутствие или наличие видимых обрывов электрических цепей испытанных образцов, если происходили обрывы цепей - в каком образце, во время какого испытания;
- видимые повреждения: отсутствие или наличие у испытанных образцов видимых функциональных повреждений, указанных в разделе 8, если обнаружены видимые функциональные повреждения - в каком образце, во время какого испытания;
- электробезопасность: соответствие значения сопротивления изоляции испытанных образцов требованиям ГОСТ Р 56980.2-2020, 4.3, и значения сопротивления изоляции во влажной среде требованиям ГОСТ Р 56980.2-2020, 4.15, при всех соответствующих испытаниях или для какого образца, во время какого испытания эти требования не выполнены; выполнены ли специальные требования всех отдельных испытаний;
p) оценку неопределенности (погрешности) результатов испытаний (когда это необходимо);
r) воспроизводимость для максимальной мощности при СУИ контрольного(ых) образца(ов), использованную при оценке деградации мощности в соответствии с 7.2.2;
s) должность и подпись, либо равноценную идентификацию лиц, отвечающих за содержание протокола испытаний, а также дату его подписания/составления;
t) положение о том, что полученные результаты относятся только к испытанным образцам или только к тому типу модулей, который представлен испытанными образцами, когда это необходимо;
u) положение о том, что для сохранения сертификации соответствия изготовитель должен сообщать и согласовывать с испытательной лабораторией и сертифицирующей организацией все проводимые им изменения;
v) положение о том, что данный протокол испытаний не может быть воспроизведен иначе как полностью без письменного разрешения опубликовавшей его лаборатории.
Изготовитель должен хранить копию протокола испытаний в качестве справочного материала.
10 Подтверждение соответствия техническим требованиям при изменении конструкции, материалов, компонентов, технологии изготовления или обработки фотоэлектрических модулей
Для подтверждения соответствия техническим требованиям (подтверждения сертификата соответствия) при любых изменениях конструкции, материалов, компонентов, технологии изготовления или обработки фотоэлектрических модулей, прошедших испытания по настоящему стандарту, может потребоваться повторение некоторых или всех испытаний (см. [12]). Выбранные испытания и последовательности проведения испытаний должны обеспечивать выявления появившихся в результате модификации неблагоприятных изменений в фотоэлектрических модулях. Количество образцов, которые должны быть включены в программу повторных испытаний, и критерии прохождения испытаний те же, что и для данного испытания в настоящем стандарте. Изготовитель должен сообщать и согласовывать с испытательной лабораторией и сертифицирующей организацией все проводимые им изменения.
(справочное)
Таблица A.1
Обозначение испытаний, установленных
(справочное)
Знаки, приведенные на рисунке B.1, могут быть использованы для указания на то, что соединитель запрещено рассоединять под нагрузкой.
![]() "Под напряжением! Не разъединять"
![]() a) "Опасность поражения электрическим током"
(ГОСТ 12.4.026-2015. W08)
![]() b) "Под напряжением при освещении"
фотоэлектрический модуль может находиться под напряжением
в любой момент времени, независимо от того, разомкнуты
или не разомкнуты выключатели в фотоэлектрической батарее
![]() Рисунок B.3 - Знак "Солнечная установка. Постоянный ток"
(справочное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ
СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ
В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
(справочное)
ПРИМЕНЕННОГО В НЕМ МЕЖДУНАРОДНОГО СТАНДАРТА
Указанное в таблице изменение структуры настоящего стандарта относительно структуры примененного международного стандарта обусловлено приведением в соответствие с требованиями, установленными в ГОСТ Р 1.5-2012 "Стандартизация в Российской Федерации. Стандарты национальные. Правила построения, изложения, оформления и обозначения".
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/47/gost_27803.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
