Введен в действие

Постановлением Госстандарта России

от 12 марта 1996 г. N 164

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ

ТРЕБОВАНИЯ К ШИРИНЕ ПОЛОСЫ РАДИОЧАСТОТ

И ВНЕПОЛОСНЫМ ИЗЛУЧЕНИЯМ РАДИОПЕРЕДАТЧИКОВ

МЕТОДЫ ИЗМЕРЕНИЙ И КОНТРОЛЯ

Electromagnetic compatibility of technical means.

Frequency bandwidth and off-band emission requirements

of radiotransmitters. Test and control methods

ГОСТ 30318-95/ГОСТ Р 50016-92

Группа Э32

ОКСТУ 6500

Дата введения

1 июля 1996 года

Предисловие

1. Разработан и внесен Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30).

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 26 апреля 1995 г. в качестве межгосударственного стандарта ГОСТ 30318-95.

Постановлением Госстандарта России от 12 марта 1996 г. N 164 ГОСТ 30318-95 введен в действие в качестве государственного стандарта Российской Федерации с момента принятия указанного Постановления и признан имеющим одинаковую силу с ГОСТ Р 50016-92 на территории Российской Федерации в связи с полной аутентичностью их содержания.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Введен впервые.

4. Стандарт соответствует Общесоюзным НОРМАМ 19-86, Регламенту радиосвязи.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22579-86	2.6.2
ГОСТ 23611-79	Вводная часть, Приложение 1
ГОСТ 24375-80	Вводная часть, Приложение 1
ГОСТ 26886-86	2.3.4

6. Переиздание, октябрь 2005 г.

Настоящий стандарт распространяется на действующие, выпускаемые, устанавливаемые и вновь разрабатываемые (модернизируемые) радиопередатчики народнохозяйственного применения и устанавливает следующие основные параметры ширины полосы радиочастот и внеполосных излучений радиопередатчиков: необходимую ширину полосы частот, контрольную ширину полосы частот, ширину полосы частот внеполосного радиоизлучения на уровне X дБ в полосе частот от 10 кГц до 37,5 ГГц и методы их измерений и контроля.

Стандарт не распространяется на переносные радиопередатчики спасательных средств, радиопередатчики, используемые для передачи сигналов тревоги и бедствия, и радиопередатчики, работающие в полосе частот ниже 30 МГц с пиковой мощностью менее 1 Вт.

Настоящий стандарт является обязательным при стандартизации и сертификации технических средств в области ЭМС.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в ГОСТ 23611, ГОСТ 24375 и Приложении 1, условные обозначения величин и их единицы измерения - в Приложении 2.

1. ТРЕБОВАНИЯ К ШИРИНЕ ПОЛОСЫ РАДИОЧАСТОТ

И ВНЕПОЛОСНЫМ ИЗЛУЧЕНИЯМ РАДИОПЕРЕДАТЧИКОВ

1.1. Исходным параметром при нормировании ширины полосы радиочастот и внеполосных радиоизлучений является необходимая ширина полосы частот, которую вычисляют по формулам, приведенным в табл. 1. При расчете необходимой ширины полосы частот используют параметры модуляции, указанные в технических условиях (ТУ) на данный тип радиопередатчика.

Таблица 1

Формулы для расчета норм на ширину полосы

радиочастот и внеполосные излучения

Класс излучения	Дополнительная характеристика	Формулы для расчета					Примечание
		необходимой ширины полосы частот , Гц	контрольной ширины полосы частот , Гц	внеполосных излучений
				на уровне минус X, дБ		ширина полосы , Гц
1. АМПЛИТУДНАЯ МОДУЛЯЦИЯ 1.1. Сигнал с информацией в квантованной или цифровой форме
Телеграфия, незатухающие колебания A1AAN, A1BBN	Радиопередатчики фиксированной службы Радиопередатчики сухопутной и морской подвижных служб мощностью более 100 Вт	KB, где K = 5 - для линий, подверженных замираниям; K = 3 - для линий без замираний		40			Значение коэффициента K устанавливают для различных типов радиопередатчиков в ТУ в зависимости от назначения радиопередатчика и диапазона используемых частот
				50
				60
	Радиопередатчики сухопутной и морской подвижных служб мощностью 100 Вт и менее	5B		40
	Радиопередатчики воздушных судов воздушной подвижной службы	5B		40			1. Нормы распространяются на скорости манипуляции B <= 20 Бод. В случае B > 20 Бод вводят ограничения, согласованные с заказчиком. 2. Контроль осуществляют до уровня минус 40 дБ
				50
				60
Тональная телеграфия, A2AAN, A2BBN	-			35
Тональная телеграфия, одна боковая полоса частот, полная несущая, H2BBN	-			40			За исключением радиопередатчиков воздушной и морской подвижных служб, требования к которым приведены в табл. 2 и 3 соответственно
				50
				60
H2BFN	Сигнал избирательного вызова с использованием последовательного одночастотного кодирования			40
				50
				60
Тональная телеграфия, одна боковая полоса частот, несущая, J2BBN	Вторичное уплотнение канала, образуемого передатчиком J3E, тональными посылками на поднесущей 1 или 1,6 кГц	5B		40
				50
				60
		5B		40			Распространяется на радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее
Многоканальная тональная телеграфия, одна боковая полоса частот, ослабленная несущая, R7BCF				40
				50
				60
Многоканальная тональная телеграфия, одна боковая полоса частот, подавленная несущая, J7BCF				40
				50
				60
1.2. Телефония
Телефония, две боковые полосы частот, одноканальная, A3EJN	Радиопередатчики фиксированной службы без предкоррекции АЧХ			40
				50
				60
	Радиопередатчики фиксированной службы с предкоррекцией АЧХ и передатчики подвижной службы			40
				50
				60
	Радиопередатчики воздушных судов воздушной подвижной службы			40
				50
				60
Телефония, одна боковая полоса частот, полная несущая, H3EJN, ослабленная несущая, R3EJN	Радиопередатчики фиксированной службы			35
				40
				50
				60
	Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт			40
				50
				60
	Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее			40
				50
				60
Телефония, одна боковая полоса частот, подавленная несущая, J3EJN	Радиопередатчики фиксированной службы			35
				40
				50
				60
	Радиопередатчики сухопутной подвижной службы мощностью более 100 Вт			40
				50
				60
	Радиопередатчики сухопутной подвижной службы мощностью 100 Вт и менее			40
				50
				60
Телефония, передача на независимых полосах частот, ослабленная или подавленная несущая, B8EJN	Телефония на двух независимых полосах частот			35
				40
				50
				60
	Телефония на четырех независимых полосах частот			35
				40
				50
				60
1.3. Звуковое радиовещание
Радиовещание, две боковые полосы частот, A3EGN				40
				45
				50
				60
Радиовещание, одна боковая полоса частот, несущая, R3EGN				35
				40
				50
				60
1.4. Факсимиле
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, две боковые полосы частот, A3C				35
Факсимиле с модуляцией несущей, модулированной по частоте поднесущей, одна боковая полоса частот, ослабленная несущая, R3C				40
				50
				60
1.5. Сложные излучения
Сложное излучение в двух независимых боковых полосах частот, подавленная или ослабленная несущая, B9WWX	Одна боковая полоса частот - телефония, другая - многоканальная тональная телеграфия			40
				50
				60
2. ЧАСТОТНАЯ МОДУЛЯЦИЯ 2.1. Телеграфия, передача цифровой информации методами частотной манипуляции
Частотная телеграфия и манипуляция при передаче цифровой информации, F1B, F1E, F1D	0,5 <= m < 1,5			40
				50
				60
	1,5 <= m < 5	B + 2,4D		40
				50
				60
	5 <= m < 7	B + 2,4D		40		B(1,2m + 7)
				50
				60
	7 <= m < 12	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50
				60
	12 <= m < 16	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50		B(1,2m + 15)
				60
	m > 16	B + 2,4D	B(m + 7)	40		B(1,2m + 7)
				50		B(1,2m + 15)
				60		B(1,3m + 23)
Четырехчастотная двухканальная телеграфия, F7BDX	Радиопередатчики фиксированной и подвижной служб	1. Для синхронизированных каналов B + 2,2D		40		B(4m + 13)
				50		B(4,6m + 26)
				60		B(5,1m + 47)
	Радиопередатчики воздушных судов воздушной подвижной службы 1,5 <= m < 10	2. Для несинхронизированных каналов 4B + 2,2D, где B - наибольшая скорость телеграфирования в каналах		40
				50
				60
Частотная манипуляция поднесущих частот, F1BXF				50
		- необходимая ширина полосы частот для класса излучения F1BXF		60
Частотно-манипулированная двумя и более частотами, несущая, F7D, F7E		2B		60
Частотная манипуляция двумя и более частотами, F8B, F9B		2B		60
Минимальная частотная манипуляция с фильтрацией сигнала в фильтре с Гауссовой формой АЧХ, F9E, F9D	При нормированной полосе Гауссового формирующего фильтра	1,18B*		40			При условии, когда
				50
				60

	1,0	1,14B
	0,7	1,1B
	0,5	1,07B
	0,3	0,93B
2.2. Относительная фазовая телеграфия, фазовая манипуляция
Фазовая манипуляция при передаче цифровой информации, G1B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G7W		5B		40
				50
				60
Узкополосная относительная фазовая телеграфия, G1B	Радиопередатчики морской подвижной службы гектометровых и декаметровых волн	1,1B		40			Рекомендуется скорость телеграфирования 100 или 200 Бод
				50
				60
Относительная фазовая манипуляция поднесущих частот, G1BXF				50
				60
Несущая манипулированная по амплитуде и фазе D7W	S-позиционная квадратурная амплитудная модуляция			40			Для сигналов, у которых

2.3. Телефония
Телефония, F3EJN	0,25 <= m <= 1,3			40
				50
				60
	m > 1,3			40
				50
				60
2.4. Радиовещание
Звуковое радиовещание (монофонический канал), F3EGN				-		-	При стереофоническом радиовещании норма увеличивается на 20% по сравнению с монофоническим
Передача ТВ с использованием частотной модуляции, F3F				-		-
2.5. Факсимиле
Факсимиле с частотной модуляцией несущей частоты фотосигналом в импульсной форме, F1C, F3C	Передача черно-белого штрихового (текстового) изображения			40
				50
				60
	Передача полутонового и цветного изображения			40
				50
				60
2.6. Сложные излучения
Частотно-модулированное (ЧМ) колебание радиорелейных линий с частотным разделением каналов (ЧРК), F8EJF	С применением составных сигналов (аппаратура "Горизонт-М", ДТР-12, ТР-120)	; для "Горизонт-М" n = 3; для ДТР-12, ТР-120 n = 3 (один передатчик), n = 6 (два передатчика); контроль осуществляют при работе одного передатчика (D определяют по табл. 4)		-		-	При работе радиопередатчика в линейном режиме и установке фильтров в тракте
				-		-	При работе радиопередатчика в режиме насыщения
ЧМ колебание радиорелейной системы прямой видимости, модулированное сигналом системы передачи с ЧРК, F8EJF		(D определяют по табл. 4)		-		-	Измерения и контроль осуществляют на этапе госиспытаний
		В системах с пилот-сигналом взамен подставляют		-		-	То же
ЧМ колебание радиорелейной системы прямой видимости, модулированное сигналом ТВ и поднесущими звука, F8WWN		звука. В системах с пилот-сигналом взамен подставляют					-"-
3. ИМПУЛЬСНАЯ МОДУЛЯЦИЯ 3.1. Радиопередатчики средств радиоопределения
Немодулированная несущая PONAN	Выходной каскад радиопередатчика - магнетрон		для t <= 0,5;	40	для t < 0,32;		- в мегагерцах (МГц);
			для t > 0,5		для 0,32 <= t < 1,6;		t - в микросекундах (мкс)
					для t >= 1,6
				50	для t < 1;
					для 1 <= t < 5;
					для t > 5
				60
	Выходной каскад радиопередатчика на ЭВП с сеточным управлением		для ;	40	для ;
			для ;		для
			для	50
				60
	Вновь разрабатываемые передатчики	для ;	-	40
				50
		для		60
Импульсная передача с амплитудной модуляцией несущей, K1B	Выходной каскад радиопередатчика на ЭВП с сеточным управлением			40			- В мегагерцах (МГц); (МГц); t - в микросекундах (мкс); (МГц); D (МГц); t (мкс)
				50
				60
Частотно-модулированная импульсная несущая, Q1B	Выходной каскад радиопередатчика на клистроне или ЭВП с сеточным управлением	2D		40	для ;
					для
				50	для ;
					для
				60	для ;
					для
	Вновь разрабатываемые передатчики	для ;	-	40
		для		50
				60
3.2. Сложные излучения
Радиорелейные системы с фазово-импульсной модуляцией, M7EJT				40
				50
				60

* Рекомендуемые значения для вновь разрабатываемых радиоэлектронных средств.

1.2. Ширина полосы радиочастот нормируется на уровне минус 30 дБ относительно заданного (исходного) уровня 0 дБ. Полоса, соответствующая этому уровню, принята за контрольную ширину полосы частот, нормы на которую вычисляют по формулам, приведенным в табл. 1.

1.3. Внеполосные излучения нормируются по значениям полосы частот радиоизлучения на уровнях минус X дБ относительно заданного (исходного) уровня 0 дБ. Уровни X дБ указаны в табл. 1, а нормированные значения ширины полосы на этих уровнях вычисляют по формулам, приведенным в табл. 1.

Соединение нормированных отсчетных точек, координаты которых по оси ординат соответствуют указанным уровням, а по оси абсцисс - логарифму относительной расстройки по частоте, дает ограничительную линию для внеполосного спектра с одного края излучения. Ограничительная линия для внеполосного спектра с другого края спектра излучения проходит симметрично первой по отношению к средней частоте спектра (см. пример, приведенный в Приложении 3).

1.4. Измеренные значения контрольной ширины полосы частот и внеполосных излучений не должны более чем на 20% превышать нормируемые значения на тех же уровнях. Указанный допуск включает погрешность метода измерений, приведенного в разд. 2.

1.5. Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона воздушных судов воздушной подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX, приведены в табл. 2.

Таблица 2

Требования к внеполосным излучениям радиопередатчиков

ВЧ диапазона воздушных судов воздушной подвижной

службы, работающих классами излучений

H2BBN, H3EJN, J3EJN, J7BCF, JXX

Полоса частот	Ослабление спектральных составляющих относительно пиковой мощности огибающей, дБ, не менее
От до	30
От до	38
От и более	43

Примечание. Присвоенная частота радиопередатчика -

на 1400 кГц выше частоты несущей или ее остатка.

1.6. Требования к внеполосным излучениям радиопередатчиков морской подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN, R3EJN, приведены в табл. 3.

Таблица 3

Требования к внеполосным излучениям радиопередатчиков

морской подвижной службы, работающих классами излучений

H2BBN, H3EJN, J3EJN, R3EJN

Полоса частот	Порядок комбинационных составляющих двухтонового сигнала, попадающих в данные полосы частот излучений классов J3EJN, H3EJN (H2BBN)	Уровень внеполосных составляющих на любой дискретной частоте, дБ, относительно
Полоса частот		пиковой мощности огибающей	одной из основных составляющих спектра модулирующего двухтонового сигнала
От до	3	31	25
От до	5 и 7	38	32
От до	9	43 <*>	37 <*>

--------------------------------

<*> С абсолютным значением мощности не более 50 мВт.

Примечание. Присвоенная частота радиопередатчика -

на 1400 Гц выше частоты несущей или ее остатка.

Таблица 4

Расчет пиковой девиации частоты, создаваемой многоканальным

сообщением,

Количество каналов ТЧ	Эффективное значение девиации частоты, создаваемое измерительным уровнем одного канала ТЧ , МГц	Средняя мощность многоканального сообщения , дБм	Средняя мощность одного канала ТС , дБм
	0,1 <*>		-
	0,2 <*>		-
	0,2		Минус 13
	0,14		Минус 13

--------------------------------

<*> Указано максимальное значение; для конкретных систем может быть применено меньшее значение.

Примечание. Для аппаратуры ТРРС ("Горизонт-М", ДТР-12, ТР-120) значения

указаны в ТУ.

2. МЕТОДЫ ИЗМЕРЕНИЙ И КОНТРОЛЯ ШИРИНЫ ПОЛОСЫ

ЧАСТОТ И ВНЕПОЛОСНЫХ ИЗЛУЧЕНИЙ

2.1. Общие требования к измерениям и контролю

2.1.1. На результаты измерений не должны оказывать влияние излучения источников радиопомех (высоковольтных линий электропередачи, других радиоэлектронных средств и т.п.).

2.1.2. При контроле радиопередатчиков с перекрытием диапазона частот более 1,1 измерения проводят на трех частотах диапазона (в начале, середине и в конце диапазона).

При коэффициенте перекрытия менее 1,1 измерения проводят на одной частоте, близкой к середине диапазона.

2.1.3. Измерения и контроль следует осуществлять с использованием средств измерений, требования к которым приведены в Приложении 4.

2.1.4. Обозначение и сравнение старых и новых обозначений классов излучений приведены в Приложениях 5 и 6.

2.1.5. Для радиопередатчиков, работающих классами излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается проводить контроль выполнения требований настоящего стандарта только для излучения класса J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN и B9WWX, проводится контроль только для излучения B8EJN.

2.1.6. Контрольную ширину полосы частот и внеполосные излучения радиопередатчиков измеряют по структурной схеме, приведенной на черт. 1 (в обобщенном виде).

Структурная схема измерений ширины полосы радиочастот

и внеполосных излучений радиопередатчиков

1 - имитатор телеграфных сигналов; 2 - генератор сигналов

низкочастотный; 3 - генератор шума; 4 - передающее

устройство измерителя переходных помех; 5 - генератор

испытательных телевизионных сигналов; 6 - формирующий

фильтр; 7 - квадратичный вольтметр; 8 - радиопередатчик;

9 - модулометр; 10 - измеритель мощности; 11 - аттенюатор;

12 - элемент связи (направленный ответвитель);

13 - анализатор спектра; 14 - девиометр;

15 - эквивалент антенны; 16 - частотомер

Черт. 1

При измерениях используют ту часть схемы, которая соответствует методике измерений данного класса излучения.

2.1.7. Для радиопередатчиков, работающих классами излучений F9B, F9E, F9D, контроль проводят по структурной схеме черт. 1 с дополнением со стороны переключателя генератором псевдослучайной последовательности с генератором тактовых сигналов. После аттенюатора к схеме подключают селективный микровольтметр.

2.2. Испытательные сигналы для проведения измерений и контроля радиопередатчиков

2.2.1. При контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, F1D, F1E, F2B, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2D, G7D, G7E, G7F, G7W, измерения проводят при модуляции радиопередатчика испытательным сигналом типа "прямоугольные телеграфные точки".

При контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, G1BCN, F1D, F1E, F2B, F7E, F7B, F8B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, измерения проводят при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения проводят при скорости телеграфирования

При контроле радиопередатчиков, работающих классами излучений F1BCN, F1D, F1E, F2B, измерения проводят при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

2.2.2. При контроле радиопередатчиков, работающих классами излучений F7BDX, F7D, F7E, F8B (G7D, G7E, G7F, G7W), испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика "телеграфными точками", скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (черт. 2).

Формирование испытательного сигнала для радиопередатчиков,

работающих классом излучения F7BDX

- частота, соответствующая "отжатию" в первом

и втором каналах;

- частота, соответствующая "нажатию"

в первом и "отжатию" во втором каналах;

- частота,

соответствующая "отжатию" в первом и "нажатию" во втором

каналах;

- частота, соответствующая "нажатию" в первом

и втором каналах; U - манипулирующее напряжение

Черт. 2

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения проводят при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание. Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик соответствует требованиям настоящего стандарта (разд. 2) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет соответствовать требованиям и в части асинхронного режима работы каналов.

2.2.3. При контроле радиопередатчиков, работающих классом излучения F1C или F3C, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Ширину полосы частот измеряют при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

2.2.4. При контроле радиопередатчиков, работающих классом излучения A3C или R3C, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливают равным 90%.

2.2.5. При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения проводят при максимальной девиации частоты. Девиацию устанавливают с точностью не хуже 5%.

Примечание. Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное максимальное значение девиации частоты при соблюдении норм на нелинейные искажения и фон радиопередатчиков.

2.2.6. При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения проводят на шумовых испытательных сигналах, сформированных с помощью фильтров.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используют фильтр, формирующий вещательный сигнал (п. 4.2 Приложения 4).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяют любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

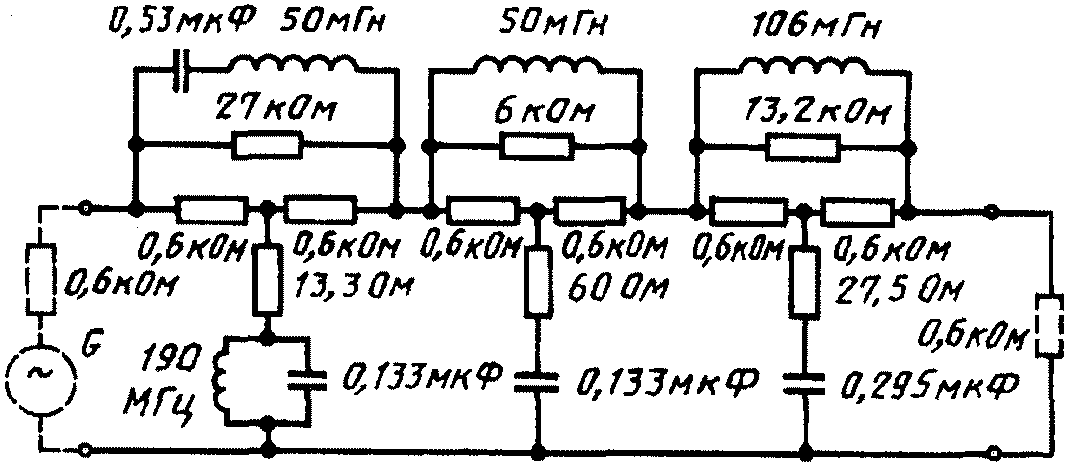

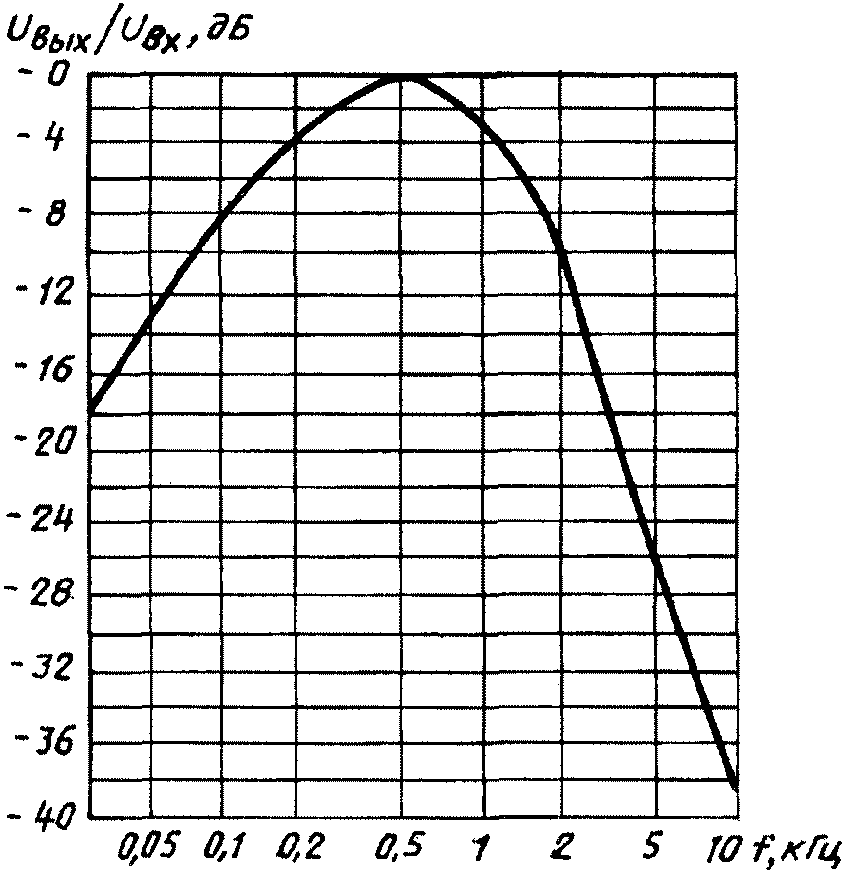

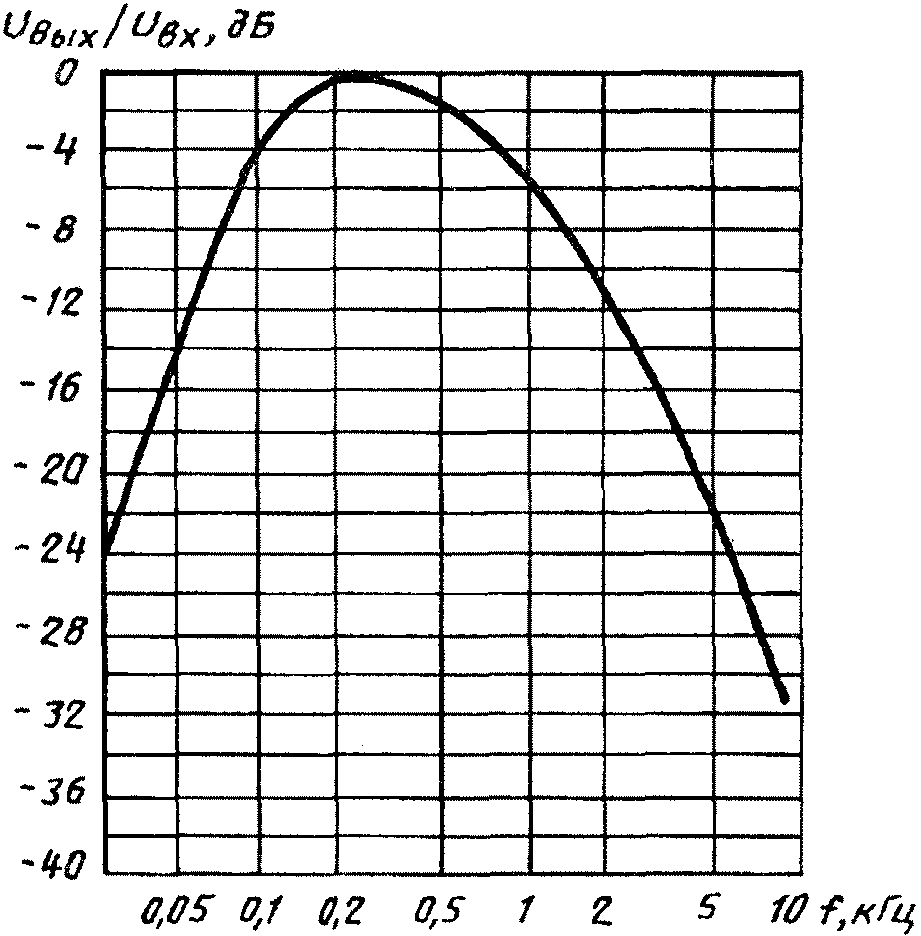

Во всех остальных случаях в качестве формирующего фильтра используют фильтр, формирующий речевой сигнал (п. 4.1 Приложения 4). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

2.2.7. При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех (ИПП).

При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используют сигнал от генератора псевдослучайной последовательности (ПСП) импульсов.

2.2.8. При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используют сигнал от генератора испытательных телевизионных сигналов.

2.2.9. При контроле радиопередатчиков, работающих классами излучений M7E, PONAN или K1B, Q1B, измерения проводят в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

2.3. Установка уровней испытательных сигналов

2.3.1. Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, A3C, H2BBN, J2BBN, F1BCN, F1C, F1D, F1E, F2B, F3C, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C - уровнем поднесущей.

2.3.2. Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливают следующим образом.

На вход радиопередатчика от низкочастотного генератора подают синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал.

Уровень входного синусоидального сигнала устанавливают таким образом, чтобы обеспечивалась 100%-ная модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Фиксируют среднеквадратичное напряжение этого сигнала

. Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подают шумовой сигнал, уровень которого устанавливают таким образом, чтобы эффективное напряжение шума

, измеряемое тем же вольтметром, было равно

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратичное значение напряжения шумового сигнала по соотношению

Значение коэффициента S для различных случаев указано в табл. 5.

Таблица 5

Значение коэффициента S

Класс излучения	Дополнительная характеристика	S
A3EGN, A3EJN	Радиовещание и телефония	0,35
A3EGN, A3EJN	Радиопередатчики воздушных судов воздушной подвижной службы	0,47
H3EJN, R3EJN, R3EGN, J3EJN, J7BGF, F3EJN, R7BCF	Радиовещание и телефония, включая радиопередатчики подвижной службы, многоканальная тональная телеграфия	0,47
B8EJN	Телефония 2 канала	0,33
B8EJN	Телефония 4 канала	0,23

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью измерителя выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала

на входе радиопередатчика устанавливают равным

При контроле радиопередатчиков, у которых нормируется среднеквадратичное значение входного напряжения, среднеквадратичное напряжение шумового сигнала должно устанавливаться равным этому значению.

2.3.3. При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола,

вычисляют по формуле

где

- номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола радиорелейной линии (РРЛ);

- средняя мощность многоканального сообщения, определяемая по табл. 4.

2.3.4. При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

При контроле радиопередатчиков, работающих классом излучения D7W, параметры испытательного сигнала устанавливают в соответствии с ГОСТ 26886.

2.4. Измерения контрольной ширины полосы частот и внеполосных излучений

2.4.1. Контрольную ширину полосы частот и внеполосные излучения радиопередатчиков измеряют в соответствии со структурной схемой, приведенной на черт. 1.

При необходимости измерения можно проводить при связи анализатора спектра с радиопередатчиком "по полю". При этом следует использовать антенны, соответствующие требованиям измерений по широкополосности.

При необходимости измерительную аппаратуру помещают в экранированную камеру.

2.4.2. Измерительная аппаратура в соответствии со структурной схемой, приведенной на черт. 1, должна соответствовать требованиям, изложенным в Приложении 4.

2.4.3. Параметры анализатора спектра устанавливают исходя из следующих критериев.

Полосу пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ

при использовании периодических испытательных сигналов выбирают в три раза меньше частоты манипуляции, а для импульсных классов излучений - близкой к 1/10t. При контроле импульсных классов излучений форма частотной характеристики узкополосного тракта анализатора спектра должна быть близкой к колоколообразной.

При использовании шумовых испытательных сигналов

должна быть не больше

Полосу обзора анализатора спектра (П) (а при использовании анализатора спектра, подключаемого к тракту усилителя промежуточной частоты - УПЧ приемника, и ширину полосы пропускания приемника) устанавливают в 1,5 - 2 раза шире значений ширины полосы частот, рассчитанных по данным табл. 1.

Постоянную времени последетекторного фильтра и время анализа анализатора спектра выбирают в зависимости от класса излучения радиопередатчика следующим образом:

при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1DCN, F3EGN, F1C, F3C, F7BDX, F2B, F1E, F1D, F7D, F7E, F8B, F9B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G2B, G2D постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно соответствовать условию

при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;

при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени

должна соответствовать условию

Время анализа выбирают исходя из следующих условий:

если наклон огибающей спектра (Q) в точке измерения составляет менее 30 дБ/октава, то время анализа прибором, имеющим линейный, квадратичный и логарифмический детекторы, вычисляют по формулам:

(1)

Если наклон огибающей спектра (Q) в точке измерения превышает 30 дБ/октава, то время анализа вычисляют по формулам:

(2)

Если при вычислении по формулам (1) и (2) время анализа окажется больше максимального времени развертки анализатора спектра, то измерения необходимо проводить с использованием ручной развертки.

Оценку величины Q осуществляют перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Полосу обзора анализатора спектра выбирают в три-четыре раза шире

, после чего величину Q оценивают непосредственно по экрану анализатора спектра с логарифмическим детектором в соответствии с черт. 3 или по разности показаний аттенюаторов анализатора спектра при отсчете на отметке шкалы "0 дБ" последовательно значений

Примечание. Допускается оценивать величину Q по разности уровней Q' между полосами

. Тогда величину Q вычисляют по формуле

Q = 1,7Q'.

Оценка величины наклона огибающей спектра

Черт. 3

При измерениях излучений классов PONAN, K1B, Q1B постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

Время анализа выбирают из условия

2.4.4. Нулевой уровень, относительно которого отсчитывают измерительный уровень X дБ, на анализаторе спектра устанавливается следующим образом:

при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C, F3C, F7BDX, F1D, F1E, F2B, F7E, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W - по уровню смодулированной (неманипулированной) несущей;

при измерениях излучений классов A3C, R3C - по уровню немодулированной поднесущей;

при измерениях излучений классов PONAN, K1B, Q1B - по уровню максимальной составляющей спектра испытуемого сигнала;

при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF, F8WWN, D7W - по максимальному уровню огибающей спектра в пределах боковой полосы частот; уровень несущей или ее остаток не учитывается.

Примечание. Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется несущей, спектр на экране анализатора устанавливают таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуду соответствующей спектральной составляющей на экране анализатора спектра устанавливают на отметку "0 дБ" или в качестве отметки нулевого уровня принимают любую фиксированную горизонтальную линию в верхней трети экрана (индикатора) анализатора спектра.

Установку нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны осуществлять при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

2.4.5. После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

В случае использования анализатора спектра с логарифмическим детектором отсчет контрольной ширины полосы частот и внеполосных излучений осуществляют непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (черт. 4). Такой отсчет допускается, если погрешность данного анализатора спектра по логарифмической шкале не превышает 2 дБ. В противном случае отсчет проводится при использовании линейного детектора.

Отсчет контрольной ширины полосы частот

и внеполосных излучений на анализаторе спектра

с логарифмическим детектором

Черт. 4

Анализатор спектра с линейным детектором производится при затухании отсчетных аттенюаторов анализатора спектра (в тракте ВЧ и ПЧ), превышающем значение уровня X дБ. После подачи на радиопередатчик модулирующего сигнала, не меняя полосы пропускания узкополосного тракта анализатора спектра и полосы обзора, затухание отсчетных аттенюаторов уменьшают на величину X дБ и с помощью частотомера отсчитывают измеряемую ширину полосы частот на отметке нулевого уровня (черт. 5) между спектральными составляющими справа и слева от средней части спектра.

Отсчет ширины полосы частот

на уровне X дБ (

) на анализаторе спектра

с линейным или квадратичным детектором

Черт. 5

Если при этом измеряемая ширина полосы частот радиоизлучения выходит за пределы шкалы анализатора спектра, что приводит к необходимости увеличения полосы обзора, то после измерения полосы обзора необходимо повторить калибровку анализатора спектра по уровню немодулированной несущей. После этого повторяют описанные выше операции.

2.5.1. Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в табл. 2.

2.5.2. Измерение и контроль внеполосных излучений радиопередатчиков проводят только в классе излучений J3EJN по структурной схеме, приведенной на черт. 6.

Структурная схема измерений внеполосных излучений

радиопередатчиков воздушной подвижной службы

1, 2 - генераторы сигналов низкочастотные; 3 - генератор

шума; 4 - формирующий фильтр; 5 - квадратичный вольтметр;

6 - радиопередатчик; 7 - модулометр; 8 - измеритель

мощности; 9 - аттенюатор; 10 - элемент связи (направленный

ответвитель); 11 - анализатор спектра; 12 - девиометр;

13 - эквивалент антенны; 14 - частотомер

Черт. 6

2.5.3. На вход радиопередатчика от низкочастотных генераторов подают два синусоидальных сигнала с частотами 1100 и 1500 Гц одинакового уровня

, обеспечивающего номинальную пиковую мощность, подводимую к антенне.

На анализаторе спектра обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ усилением анализатора спектра. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

ИС NORMPROD: примечание.

Нумерация пунктов дана в соответствии с официальным текстом документа.

3.5.4. Отключают оба низкочастотных генератора и на вход радиопередатчика подключают генератор шума через формирующий фильтр речевого сигнала. Уровень сигнала от генератора шума на входе радиопередатчика устанавливают равным

по среднеквадратичному вольтметру. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30, 38 и 43 дБ относительно установленного в п. 2.5.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в табл. 2.

2.6.1. Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в табл. 3.

2.6.2. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN, осуществляют по схеме, приведенной на черт. 7.

Структурная схема измерения внеполосных излучений

радиопередатчиков морской подвижной службы

1, 2 - низкочастотные генераторы сигналов;

3 - радиопередатчик; 4 - измеритель средней или пиковой

мощности; 5 - эквивалент антенны; 6 - делитель;

7 - анализатор спектра

Черт. 7

Измерительную аппаратуру выбирают в соответствии с Приложением 3.

Примечание. Пиковую мощность огибающей выходного сигнала радиопередатчика допускается измерять по методике, изложенной в ГОСТ 22579.

2.6.3. На вход радиопередатчика подают сигнал от одного из генераторов с частотой 470 Гц и уровнем, при котором на выходе радиопередатчика обеспечивается мощность

, (3)

где

- номинальная пиковая мощность огибающей.

Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подают сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливают таким образом, чтобы на входе радиопередатчика обеспечивалась мощность

(4)

2.6.4. Полосу обзора анализатора спектра устанавливают не менее 20 кГц, полосу пропускания анализирующего фильтра - 50 - 150 Гц. Скорость анализа устанавливают в соответствии с требованиями п. 2.4.3.

2.6.5. Спектральные составляющие модулирующего сигнала устанавливают по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих модулирующего сигнала их путем регулировки коэффициента передачи анализатора спектра устанавливают на отметку "0 дБ" или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, то путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (4), а затем выровненные уровни спектральных составляющих модулирующего сигнала устанавливают на отметку "0 дБ" или заменяющую ее отметку шкалы анализатора спектра.

2.6.6. Уровни комбинационных составляющих 3 - 9-го порядка или любых других составляющих, попадающих в полосы частот, указанные в табл. 3, при использовании анализатора спектра с логарифмической шкалой измеряют непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой - с помощью аттенюатора анализатора спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее, чем указано в табл. 3.

По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот

, вычисляют их мощности. Мощность каждой из этих составляющих в соответствии с табл. 3 не должна превышать 50 мВт.

2.6.7. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, проводят по схеме черт. 7, из которой исключаются элементы, обведенные пунктиром.

Уровень несущей радиопередатчика устанавливают таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (3). Затем на радиопередатчик подают сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливают таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (4).

После этого измеряют уровни составляющих пп. 2.6.4 - 2.6.6.

2.6.8. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, проводят при установке радиопередатчика в режим постоянного "нажатия" по методике, изложенной в п. 2.6.7.

2.6.9. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, проводят при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения осуществляют по методике, изложенной в пп. 2.6.2 - 2.6.4 или 2.6.7 соответственно.

Приложение 1

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Термин	Пояснение
Класс излучения	По ГОСТ 24375
Необходимая ширина полосы радиочастот	По ГОСТ 23611
Внеполосное радиоизлучение	По ГОСТ 23611
Полоса частот радиоизлучения на уровне минус X дБ	По ГОСТ 23611
Контрольная ширина полосы частот излучения	По ГОСТ 24375
Время установления телеграфного сигнала (импульса)	Время, в течение которого ток телеграфного сигнала (импульса) изменяется от 0,1 до 0,9 (или наоборот) величины, достигаемой в установившемся режиме; в случае асимметричного сигнала время установления в начале и в конце сигнала может быть различным
Относительное время установления телеграфного сигнала (импульса)	Отношение времени установления к длительности импульса на уровне половины его амплитуды
Пиковая мощность радиопередатчика	По ГОСТ 24375
Средняя мощность радиопередатчика	По ГОСТ 24375
Присвоенная полоса радиочастот	По ГОСТ 24375
Ограничительная линия внеполосного излучения	Линия на плоскости координат уровень - частота, которая устанавливается для каждого класса излучения и является верхней границей максимально допустимых значений уровней составляющих внеполосного спектра излучения, выраженных в децибелах относительно заданного исходного уровня 0 дБ

Приложение 2

Справочное

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЕЛИЧИН,

ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

B	-	скорость телеграфирования, Бод;
	-	полоса пропускания Гауссовского формирующего фильтра на уровне минус 3 дБ;
	-	необходимая ширина полосы частот, Гц;
	-	контрольная ширина полосы частот, Гц;
	-	полоса частот радиоизлучения на уровне X дБ, Гц;
C	-	частота поднесущей, Гц;
D	-	пиковая девиация частоты (половина разности между максимальной и минимальной величинами мгновенной частоты), Гц;
	-	размах девиации частоты, создаваемый видеосигналом, Гц;
	-	разнос поднесущих по частоте, Гц;
	-	полоса обзора анализатора спектра, Гц;
	-	частота корреляторного сигнала, равная частотному разносу между элементарными сигналами составного сигнала, Гц;
	-	длительность заднего фронта, с;
	-	частота частотомера, Гц;
	-	частота пилот-сигнала, Гц;
	-	присвоенная радиочастота, Гц;
	-	ширина статической полосы пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ, Гц;
	-	частота следования импульсов, Гц;
f	-	несущая частота, МГц;
K	-	числовой коэффициент, зависящий от допустимого искажения сигнала;
	-	минимальная частота модуляции, Гц;
	-	максимальная частота модуляции (верхняя поднесущая звука), Гц;
	-	максимальная частота синусоидального сигнала, модулирующего вершину импульса класса излучения K1B, Гц;
m	-	индекс частотной модуляции;
N	-	максимально возможное число белых и черных элементарных посылок в секунду при передаче факсимиле;
	-	число поднесущих частот;
n	-	число частотно-разнесенных сигналов в составном сигнале;
	-	число каналов ТЧ группового тракта системы радиосвязи, в которой используется аппаратура с частотным разделением каналов (ЧРК);
	-	погрешность измерения в соответствии с техническим описанием;
	-	длительность переднего фронта, с;
Q	-	наклон огибающей спектра в его внеполосной части, дБ/октава;
S	-	позиционность квадратурной амплитудной модуляции (S-KAM);
T	-	время анализа (длительность прямого хода развертки), с;
	-	постоянная времени последетекторного фильтра, с;
t	-	длительность импульса, с;
	-	время считывания частотомером, с;
	-	номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола радиорелейной линии (РРЛ);
	-	средняя мощность многоканального сообщения, определяемая по табл. 4, Вт;
U	-	динамический диапазон логарифмического усилителя анализатора спектра, дБ;
	-	эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 100%;
	-	эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%;
	-	среднеквадратичное значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь, В;
X	-	значение относительного уровня, дБ;
	-	относительное время установления телеграфного сигнала (импульса).

Приложение 3

Справочное

ПРИМЕР ПОСТРОЕНИЯ ОГРАНИЧИТЕЛЬНОЙ ЛИНИИ

И КОНТРОЛЯ ВНЕПОЛОСНЫХ СПЕКТРОВ ИЗЛУЧЕНИЙ

1. Исходные данные для расчета

Тип передатчика - вещательный передатчик.

Класс излучения - A3EGN.

2. Координаты точек ограничительной линии

;

X = -40 дБ;

X = -45 дБ;

X = -50 дБ;

X = -60 дБ;

График ограничительной линии, построенный по координатам указанных выше точек, представлен на черт. 8.

Пример сравнения измеренных и нормируемых значений

для излучения класса A3E (радиовещание)

Черт. 8

3. Сравнение результатов измерений с нормируемыми величинами

Измеренные значения (в данном примере - условные) ширины полосы частот на уровнях, указанных в п. 2, отнесенные к необходимой ширине полосы частот, отмечены на черт. 8 знаками

По результатам сравнения измеренных значений (условных) с нормируемыми величинами, приведенными на черт. 8, следует сделать вывод, что ширина контрольной полосы частот и внеполосные спектры излучений данного (условного) передатчика вплоть до уровня минус 45 дБ соответствуют нормам, а внеполосные спектры излучений ниже уровня минус 45 дБ - не соответствуют нормам.

Приложение 4

Справочное

ОБЩИЕ ТРЕБОВАНИЯ

К СРЕДСТВАМ ИЗМЕРЕНИЙ И КОНТРОЛЯ И РЕКОМЕНДУЕМЫЕ

К ПРИМЕНЕНИЮ РАДИОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

1. Анализаторы спектра

1.1. Диапазон частот анализатора спектра должен перекрывать рабочий диапазон частот испытуемого радиопередатчика.

Допускается производить измерения по участкам диапазона анализаторами спектра различных типов.

1.2. Полоса обзора анализатора спектра должна обеспечивать измерение огибающей спектра сигнала в полосе частот, соответствующей минимальному контрольному уровню.

Примечание. При отсутствии анализатора спектра с требуемой полосой обзора допускается измерение огибающей контролируемого спектра по участкам.

1.3. Полоса пропускания анализатора спектра на уровне минус 3 дБ должна быть:

при использовании периодических испытательных сигналов - в три раза меньше частоты манипуляции;

для импульсных излучений - 0,1/t;

для шумовых испытательных сигналов -

В этом случае анализатор спектра должен иметь последетекторную усредняющую цепочку с постоянной времени

1.4. Динамический диапазон анализатора спектра должен обеспечивать измерение максимального контрольного уровня.

1.5. Неравномерность амплитудно-частотной характеристики анализатора спектра в установленной полосе частот не должна превышать 3 дБ.

1.6. Погрешность измерения уровней должна быть не более 2,0 дБ.

1.7. Анализаторы спектра представлены в табл. 6.

Таблица 6

Анализаторы спектра

Тип прибора	Диапазон частот	Полоса обзора	Полоса пропускания на уровне 3 дБ	Погрешность установки частоты	Погрешность измерения уровня	Динамический диапазон, дБ
С4-77	20 Гц - 600 кГц	50 Гц - 200 кГц	3 Гц - 3 кГц		0,8 дБ	70 - 90
С4-82	300 Гц - 1,5 ГГц	0 - 1,5 ГГц	3 Гц - 3 МГц		2 дБ	70 - 80
СК4-83	10 Гц - 1 МГц	0 - 1 МГц	3,16 Гц - 31,6 кГц		+/- (1,5 - 30)%	90
СК4-84	30 Гц - 110 МГц	0 - 110 МГц	3,16 Гц - 316 кГц		+/- (0,5 - 1,5) дБ	85
СК4-85	100 Гц - 39,6 ГГц	0,500 Гц - 20 ГГц			+/- 1 дБ	60 - 90

2. Генераторы шумовых сигналов

2.1. Неравномерность спектральной плотности мощности шума в полосе измерения от 50 до 2500 Гц должна быть не более 2 дБ.

2.2. Уровень мощности шума на выходе генератора должен обеспечивать нормальный режим модуляции. Допускается использовать генератор шума с меньшим уровнем мощности совместно с усилителем. Частотная характеристика усилителя должна иметь неравномерность не более 1 дБ (в полосе частот

, где

- нижняя и верхняя частоты модулирующих сигналов).

Усилитель должен иметь коэффициент нелинейных искажений не более 3% (при подаче на вход усилителя синусоидального сигнала последовательно на частотах 300, 600 и 1000 Гц).

2.3. Погрешность установки выходного уровня должна быть не более 6%.

3. Имитаторы телеграфных сигналов

3.1. Преобладание "телеграфных точек" не должно превышать 3%. Относительное время установления импульсов не должно превышать 2%. Должна обеспечиваться стандартная скорость манипуляции (от 47 до 4800 Бод) с относительной погрешностью не более 10. Имитатор должен иметь два канала с выходным напряжением сигнала, обеспечивающим работу радиопередатчика в штатном режиме.

4. Формирующий фильтр

4.1. Схема фильтра, формирующего спектр речевого сигнала, приведена на черт. 9, а его частотная характеристика - на черт. 10.

Схема фильтра, формирующего спектр речевого сигнала

Черт. 9

Частотная характеристика фильтра, формирующего

спектр речевого сигнала

Черт. 10

4.2. Схема фильтра, формирующего спектр вещательного сигнала, приведена на черт. 11, а его частотная характеристика - на черт. 12.

Схема фильтра, формирующего спектр вещательного сигнала

Черт. 11

Частотная характеристика фильтра, формирующего

спектр вещательного сигнала

Черт. 12

4.3. Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на черт. 10 и 12, в отдельных участках на величину до 2 дБ.

4.4. Формирующие фильтры должны быть метрологически аттестованы.

5. Аттенюаторы

5.1. Аттенюаторы во всей полосе контролируемых частот должны обеспечивать ослабление

, значение которого определяется из условия

и иметь допустимую мощность рассеивания

, соответствующую условию

, где

- средняя мощность, подводимая к аттенюатору, дБмкВт,

- соответственно верхний и нижний пределы измерения средней мощности измерительного прибора, дБмкВт.

5.2. Коэффициент стоячей волны (КСВ) по напряжению входа (выхода) аттенюатора не должен превышать 1,4.

5.3. Погрешность установки затухания не должна быть более 1 дБ.

5.4. КСВ по напряжению каждого вспомогательного элемента высокочастотного тракта не должен превышать 1,5.

6. Рекомендуемые к применению радиоизмерительные приборы

6.1. Приборы для измерения мощности и их характеристики приведены в табл. 7.

Таблица 7

Приборы для измерения мощности

Тип прибора	Диапазон частот, ГГц	Пределы измерения мощности, Вт	Допустимая импульсная мощность, кВт	Коэффициент стоячей волны напряжения
М3-91	17,44 - 25,86		-	1,4
М3-92	25,86 - 37,5		-	1,4
М3-91/1	0 - 17,85		-	1,15

6.2. Электронно-счетные частотомеры и их характеристики приведены в табл. 8.

Таблица 8

Электронно-счетные частотомеры

Тип прибора	Диапазон измеряемых частот	Погрешность измерения частоты
Тип прибора	Диапазон измеряемых частот	в режиме непрерывной генерации	в режиме импульсной модуляции
Ч3-58	10 Гц - 18 ГГц		-
Ч3-61	8,15 - 37,5 ГГц
Ч3-63/1	0,1 Гц - 1500 МГц		-
Ч3-65	0,01 Гц - 500 МГц		, где
Ч3-71	10 Гц - 37,5 ГГц		10 - 100 кГц

6.3. Генераторы сигналов низкочастотные и их характеристики приведены в табл. 9.

Таблица 9

Генераторы сигналов низкочастотные

Тип прибора	Диапазон частот	Основная погрешность установки частоты, %	Входное напряжение, В
Г3-111	20 Гц - 2 МГц		5
Г3-112	10 Гц - 10 МГц		5
Г3-119	20 Гц - 20 МГц		1
Г3-122	0,001 - 20 МГц		2,5

7. Генераторы шума

7.1. Генератор шума Г2-37.

7.1.1. Диапазон частот - 15 Гц - 6,5 МГц.

7.1.2. Уровень выходного сигнала - 3 мкВ - 1 В.

7.1.3. Погрешность установки выходного сигнала - 4% от конечного значения шкалы.

7.2. Генератор шума Г2-57.

7.2.1. Диапазон частот - 0,1 Гц - 1 МГц; 0,1 - 10 МГц.

7.2.2. Уровень выходного сигнала - 0,1 - 10 В.

7.2.3. Погрешность установки выходного сигнала - 5% от конечного значения шкалы.

8. Двухканальный имитатор телеграфных сигналов ДИТС-32

8.1. Вид испытательного сигнала (тест-сигнала) - точки, любая 5- или 7-элементная комбинация, комбинация 1:15, коррекция, квазипериодическая последовательность из

элементов (рекуррентный тест-сигнал), нажатие.

8.2. Скорости манипуляции стандартные - от 47 до 2400 Бод (47, 50, 75, 94, 100, 141, 150, 188, 200, 282, 300, 1200 и 2400 Бод) с относительной погрешностью не более

8.3. При использовании внешнего генератора скорость манипуляции может быть любой от 40 до 2500 Бод с относительной погрешностью, определяемой стабильностью частоты внешнего генератора.

8.4. Имитатор имеет два независимых от скорости и вида манипуляции канала.

8.5. Каждый канал имеет регулируемый тональный и импульсный выходы, а также три дополнительных нерегулируемых импульсных выхода. Уровень сигналов на импульсном выходе - 0 - 60 В и 25 В, на тональном - 0 - 5,5 В.

8.6. Несущие частоты тональных выходов - 900, 1200, 1620, 1980, 3000 и 4000 Гц +/- 2%.

8.7. Преобладания импульсных посылок не превышают 1%.

9. Вольтметры

9.1. Вольтметры и их характеристики приведены в табл. 10.

Таблица 10

Вольтметры

Тип прибора	Диапазон измерения напряжений, В	Диапазон частот	Погрешность измерения, %
В3-57		5 Гц - 5 МГц	1 - 4
В3-48		10 Гц - 50 МГц	2,5 - 10
В3-49		20 Гц - 1000 МГц	-
В3-59		10 Гц - 100 МГц	0,4 - 2,5

10. Измерители коэффициента модуляции

10.1. Измерители коэффициента модуляции (модулометры) и их характеристики приведены в табл. 11.

Таблица 11

Измерители коэффициента модуляции (модулометры)

Тип прибора	Диапазон несущих частот, МГц		Диапазон модулирующих частот, кГц		Пределы измерения		Чувствительность, мВ
Тип прибора	в режиме ЧМ	в режиме АМ	в режиме ЧМ	в режиме АМ	в режиме ЧМ, кГц	в режиме АМ, %	Чувствительность, мВ
СК3-39	0,1 - 50	0,1 - 50	0,03 - 15	0,03 - 15	10 - 30	0,1 - 100	50
СК3-46	5 - 6	5 - 6
СК3-46	10 - 1500	10 - 500	0,05 - 30	0,05 - 30	1 - 300	1 - 100	30 - 100

Приложение 5

Справочное

ОБОЗНАЧЕНИЯ КЛАССОВ ИЗЛУЧЕНИЙ

1.1. Излучения должны обозначаться в соответствии с необходимой шириной полосы частот и их классификацией.

1.2. Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Букву располагают на месте запятой, отделяющей целую часть от дробной в десятичной дроби, и она обозначает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой K, M или G.

1.2.1. Необходимая ширина полосы должна выражаться:

от 0,001 до 999 Гц - в герцах (буква H);

от 1,00 до 999 кГц - в килогерцах (буква K);

от 1,00 до 999 МГц - в мегагерцах (буква M);

от 1,00 до 999 ГГц - в гигагерцах (буква G).

Примеры:

0,002 Гц = H002 6 кГц = 6K00 1,25 МГц = 1M25

0,1 Гц = H100 12,5 кГц = 12K5 2 МГц = 2M00

25,3 Гц = 25H3 180,4 кГц = 180KЧ 10 МГц = 10M0

400 Гц = 400H 180,5 кГц = 181K 202 МГц = 202M

2,4 кГц = 2K40 180,7 кГц = 181K 5,65 ГГц = 5G65

1.2.2. Необходимую ширину полосы определяют:

по формулам, приведенным в табл. 1;

расчетами в случаях, когда формулы не предусмотрены в табл. 1;

с помощью измерений в случаях, когда не предусмотрены по формулам и расчетами.

1.3. Обозначение класса излучения представляет собой совокупность характеристик (см. Приложение 2).

Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками.

С помощью первых трех условных обозначений описывают основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить еще две дополнительные характеристики.

Первое обозначение - тип модуляции основной несущей.

Второе обозначение - характер сигнала (сигналов), модулирующего основную несущую.

Третье обозначение - тип передаваемой информации.

Четвертое обозначение - подробные данные о сигнале (сигналах).

Пятое обозначение - характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Например, для телевидения видео 6M25C3F, звук 750KF3EGN.

1.4. Основные характеристики

1.4.1. Первое обозначение - тип модуляции основной несущей.

1.4.1.1. Излучение немодулированной несущей ......................... N

1.4.1.2. Излучения, при которых основная несущая модулируется по

амплитуде (включая случаи, когда поднесущие имеют угловую модуляцию):

двухполосная ........................................................ A

однополосная:

с полной несущей .................................................... H

с ослабленной несущей или с переменным уровнем несущей .............. R

с подавленной несущей ............................................... J

с независимыми боковыми полосами .................................... B

с частично подавленной одной из боковых полос ....................... C

1.4.1.3. Излучения, при которых основная несущая имеет угловую

модуляцию:

частотная модуляция ................................................. F

фазовая модуляция ................................................... G

1.4.1.4. Излучения, при которых основная несущая имеет амплитудную

и угловую модуляции либо одновременно, либо в заранее установленной

последовательности ...................................................... D

1.4.1.5. Импульсные излучения <*> (последовательности импульсов):

смодулированных ..................................................... P

модулированных по амплитуде ......................................... K

модулированных по ширине или длительности ........................... L

модулированных по положению или фазе ................................ M

при которых несущая имеет угловую модуляцию во время передачи

импульсов ............................................................... Q

представляющие сочетание указанных выше способов или производимая

другими методами ........................................................ V

1.4.1.6. Прочие случаи, отличные от указанных выше, при которых

излучение состоит из основной несущей, модулированной либо одновременно,

либо в заранее установленной последовательности сочетанием двух или более

следующих методов модуляции:

амплитудной, угловой, импульсной .................................... W

1.4.1.7. Прочие случаи .............................................. X

1.4.2. Второе обозначение - характер сигнала (сигналов), модулирующего

основную несущую.

1.4.2.1. Отсутствие модулирующего сигнала ........................... 0

1.4.2.2. Один канал, содержащий квантованную или цифровую информацию

без использования модулирующей поднесущей <**> .......................... 1

1.4.2.3. Один канал, содержащий квантованную или цифровую информацию

при использовании модулирующей поднесущей <**> .......................... 2

1.4.2.4. Один канал с аналоговой информацией ........................ 3

1.4.2.5. Два канала или более, содержащие квантованную или цифровую

информацию .............................................................. 7

1.4.2.6. Два канала или более с аналоговой информацией .............. 8

1.4.2.7. Сложная система с одним или несколькими каналами, содержащими

квантованную или цифровую информацию, совместно с одним или несколькими

каналами, содержащими аналоговую информацию ............................. 9

1.4.2.8. Прочие случаи .............................................. X

1.4.3. Третье обозначение - тип передаваемой информации <***>

1.4.3.1. Отсутствие передаваемой информации ......................... N

1.4.3.2. Телеграфия для слухового приема ............................ A

1.4.3.3. Телеграфия для автоматического приема ...................... B

1.4.3.4. Факсимиле .................................................. C

1.4.3.5. Передача данных, телеметрия, телеуправление ................ D

1.4.3.6. Телефония (включая звуковое радиовещание) .................. E

1.4.3.7. Телевидение (видео) ........................................ F

1.4.3.8. Сочетание указанных выше типов ............................. W

1.4.3.9. Прочие случаи .............................................. X

1.4.4. Четвертое обозначение - подробные данные о сигнале (сигналах).

1.4.4.1. Двухпозиционный код с разным количеством элементов и (или)

разной длительности ..................................................... A

1.4.4.2. Двухпозиционный код с одинаковым числом элементов и одинаковой

длительности без исправления ошибок ..................................... B

1.4.4.3. Двухпозиционный код с одинаковым числом элементов и одинаковой

длительности с исправлением ошибок ...................................... C

1.4.4.4. Четырехпозиционный код, в котором каждая позиция представляет

элемент сигнала (из одного или нескольких бит) .......................... D

1.4.4.5. Многопозиционный код, в котором каждая позиция представляет

элемент сигнала (из одного или нескольких бит) .......................... E

1.4.4.6. Многопозиционный код, в котором каждая позиция или комбинация

позиций представляет знак ............................................... F

1.4.4.7. Передача звука радиовещательного качества (монофоническая)

......................................................................... G

1.4.4.8. Передача звука радиовещательного качества (стереофоническая

или квадрофоническая) ................................................... H

1.4.4.9. Передача звука с приемлемым для коммерческой связи качеством

(исключая те категории, которые приведены в пп. 1.4.4.10 и 1.4.4.11) .... J

1.4.4.10. Передача звука с приемлемым для коммерческой связи качеством

при использовании инверсии частот или расщепления полосы частот ......... K

1.4.4.11. Передача звука с приемлемым для коммерческой связи качеством

при использовании отдельно частотно-модулированных сигналов для управления

уровнем демодулированного сигнала ....................................... L

1.4.4.12. Монохромный сигнал ........................................ M

1.4.4.13. Цветной сигнал ............................................ N

1.4.4.14. Сочетание вышеуказанных сигналов .......................... W

1.4.4.15. Случаи, не предусмотренные в вышеприведенных пунктах ...... X

1.4.5. Пятое обозначение - характер разделения каналов.

1.4.5.1. Без разделения ............................................. N

1.4.5.2. Кодовое разделение <****> .................................. C

1.4.5.3. Частотное разделение ....................................... F

1.4.5.4. Временное разделение ....................................... T

1.4.5.5. Сочетание частотного и временного разделений ............... W

1.4.5.6. Другие виды разделений ..................................... X

--------------------------------

<*> Излучения, при которых основная несущая модулируется непосредственно сигналом, закодированным в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с п. 1.4.1.2 или 1.4.1.3.

<**> Исключая временное разделение каналов.

<***> В этом контексте слово "Информация" не включает информацию постоянного, неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучением и т.п.

<****> Включая методы расширения спектра.

Приложение 6

Справочное

СРАВНИТЕЛЬНАЯ ТАБЛИЦА

СТАРОГО И НОВОГО ОБОЗНАЧЕНИЙ КЛАССОВ ИЗЛУЧЕНИЙ

Таблица 12

???????????????????????????????????????????????????????????????????????????

Класс излучений ? Обозначение

?классов излучений

???????????????????

? старое ? новое

???????????????????????????????????????????????????????????????????????????

Амплитудная модуляция

Излучение немодулированной несущей ? A0 ? NON

Телеграфия

Незатухающие колебания (амплитудная манипуляция) ? A1 ?A1A <*>

? ?A1B <*>

Тональная (амплитудная манипуляция модулирующей ? A2 ? A2A

звуковой частоты) ? ? A2B

Тональная, одна боковая полоса частот: ? ?

полная несущая ? A2A ?H2A, H2B

подавленная несущая ? A2J ? J2B

Многоканальная тональная, одна боковая полоса частот: ? ?

ослабленная несущая ? A7A ? R7B

подавленная несущая ? A7J ? J7B

Телефония

Две боковые полосы частот (в том числе радиовещание) ? A3 ? A3E

Одна боковая полоса частот: ? ?

полная несущая ? A3H ? H3E

ослабленная несущая ? A3A ? R3E

подавленная несущая ? A3J ? J3E

Две независимых боковых полосы частот ? A3B ? B8E

Факсимиле

Излучение с модуляцией основной несущей частоты ? ?

непосредственно или с помощью модулированной по частоте ? ?

поднесущей: ? ?

две боковые полосы частот ? A4 ? A3C

одна боковая полоса частот, ? A4A ? R3C

ослабленная несущая ? ?

Телевидение

Излучение с частично подавленной боковой полосой частот? A5C ? C3F

Угловая модуляция

Телеграфия одноканальная (ЧТ) ? F1 ? F1B

Телефония (радиовещание, звуковое сопровождение ? F3 ? F3E

телевидения) ? ?

Факсимиле при непосредственной модуляции несущей ? F4 ? F1C

Четырехчастотная двухканальная телеграфия (ДЧТ) ? F6 ? F7B

Импульсная модуляция

Последовательность немодулированных импульсов ? P0 ? P0N

Телеграфия

Амплитудная манипуляция импульсной несущей без ? P1D ? K1B

использования модулирующей звуковой частоты ? ?

Излучение с использованием модуляции импульсов звуковой? ?

частотой: ? ?

по амплитуде ? P2D ? K2B

по ширине или длительности ? P2E ? L2B

по положению или фазе ? P2F ? M2B

Телефония

При модуляции импульсов: ? ?

по амплитуде ? P3D ? K3E

по ширине или длительности ? P3E ? L3E

по положению или фазе ? P3F ? M3E

--------------------------------

<*> В третьем знаке новых условных обозначений классов излучений буква A означает слуховой прием, буква B - автоматический прием.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/47/gost_56775.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
