"ГОСТ Р 60.0.0.4-2019/ИСО 8373:2012. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Термины и определения"
(утв. и введен в действие Приказом Росстандарта от 14.02.2019 N 31-ст)

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 141 "Робототехника"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 февраля 2019 г. N 31-ст

4 Настоящий стандарт идентичен международному стандарту ISO 8373:2012 "Роботы и робототехнические устройства. Словарь" (ISO 8373:2012 "Robots and robotic devices - Vocabulary", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВЗАМЕН ГОСТ Р ИСО 8373-2014

Стандарты комплекса ГОСТ Р 60 распространяются на роботов и робототехнические устройства. Целью стандартов является повышение интероперабельности роботов и их компонентов, а также снижение затрат на их разработку, производство и обслуживание за счет стандартизации и унификации процессов, интерфейсов и параметров.

Стандарты комплекса ГОСТ Р 60 представляют собой совокупность отдельно издаваемых стандартов. Стандарты данного комплекса относятся к одной из следующих тематических групп: "Общие положения. Основные понятия, термины и определения", "Технические и эксплуатационные характеристики", "Безопасность", "Виды и методы испытаний", "Механические интерфейсы", "Электрические интерфейсы", "Коммуникационные интерфейсы", "Методы программирования", "Методы построения траектории движения (навигация)", "Конструктивные элементы". Стандарты любой тематической группы могут относиться как ко всем роботам и робототехническим устройствам, так и к отдельным группам объектов стандартизации - промышленным роботам в целом, промышленным манипуляционным роботам, промышленным транспортным роботам, сервисным роботам в целом, сервисным манипуляционным роботам и сервисным мобильным роботам.

Настоящий стандарт относится к тематической группе "Общие положения. Основные понятия, термины и определения" и распространяется на всех роботов и все робототехнические устройства. Он идентичен международному стандарту ИСО 8373:2012, который разработан подкомитетом (ПК) 2 "Роботы и робототехнические устройства" Технического комитета (ТК) 184 ИСО "Системы автоматизации производства и их интеграция".

Примечание - С 1 января 2016 года ИСО/ТК 184/ПК 2 "Роботы и робототехнические устройства" преобразован в ИСО/ТК 299 "Робототехника".

Настоящий стандарт определяет термины, используемые в отношении роботов и робототехнических устройств, работающих как в промышленной, так и в непромышленной средах. В стандарте определено большинство используемых в робототехнике терминов, которые сгруппированы в разделы, соответствующие основным тематическим группам робототехники.

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.

Для каждого понятия установлен один стандартизованный термин.

Термины-синонимы без пометы "Нрк" приведены в качестве справочных данных и не являются стандартизованными.

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.

Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым, синонимы - курсивом.

Настоящий стандарт определяет термины, применяемые в отношении роботов и робототехнических устройств, работающих как в промышленной, так и в непромышленной средах.

2.1 манипулятор (manipulator): Машина, механизм которой обычно состоит из последовательности сегментов, перемещающихся вращательно или поступательно друг относительно друга с целью захвата и/или перемещения объектов (деталей или инструментов) обычно по нескольким степеням свободы (4.4).

Примечание 1 - Манипулятор может управляться оператором (2.17), программируемым электронным контроллером или любой логической системой (например, копирующим устройством, монтажной логикой).

Примечание 2 - В состав манипулятора не входит рабочий орган (3.11).

2.2 автономность (autonomy): Способность выполнять задачи по назначению на основе текущего состояния и восприятия внешней среды без вмешательства человека.

2.3 конструктивное изменение (physical alteration): Изменение механической конструкции.

Примечание - К механической конструкции не относятся носители данных, постоянные запоминающие устройства и т.д.

2.4 перепрограммируемый (reprogrammable): Спроектированный так, чтобы программные движения или вспомогательные функции могли быть изменены без конструктивного изменения (2.3).

2.5 реконфигурируемый (multipurpose): Приспосабливаемый для другого применения за счет конструктивного изменения (2.3).

2.6 робот (robot) <1>: Исполнительный механизм, программируемый по двум или более степеням подвижности (4.3), обладающий определенной степенью автономности (2.2) и способный перемещаться во внешней среде с целью выполнения задач по назначению.

--------------------------------

<1> ИСО/ТК 299 "Робототехника" в 2018 году принял новое определение: робот (robot): Программируемый исполнительный механизм с определенным уровнем автономности для выполнения перемещения, манипулирования или позиционирования.

Примечание 1 - В состав робота входят система управления (2.7) и интерфейс системы управления.

Примечание 2 - Классификация роботов на промышленных роботов (2.9) или сервисных роботов (2.10) осуществляется в соответствии с их назначением.

2.7 система управления (control system): Совокупность управляющей логики и силовых функций, позволяющих контролировать и управлять механической конструкцией робота (2.6), а также осуществлять взаимосвязь с внешней средой (оборудованием и пользователями).

2.8 робототехническое устройство (robotic device): Исполнительный механизм, обладающий характеристиками промышленного робота (2.9) или сервисного робота (2.10), но не имеющий либо необходимого числа программируемых степеней подвижности (4.3), либо некоторой степени автономности.

2.9 промышленный робот (industrial robot): Автоматически управляемый, перепрограммируемый (2.4), реконфигурируемый (2.5) манипулятор (2.1), программируемый по трем или более степеням подвижности (4.3), который может быть либо установлен стационарно, либо перемещаться для применения в целях промышленной автоматизации.

Примечание 1 - В состав промышленного робота входят:

- манипулятор, включая приводы (3.1);

- контроллер, включая пульт обучения (5.8) и любой коммуникационный интерфейс (аппаратный и программный).

Примечание 2 - В состав промышленного робота входят любые интегрированные дополнительные степени подвижности.

2.10 сервисный робот (service robot): Робот (2.6), который выполняет задания, полезные для человека или оборудования, за исключением применений в целях промышленной автоматизации.

Примечание 1 - К применениям в целях промышленной автоматизации относятся, но не ограничиваются ими, производство, контроль, упаковка и сборка.

Примечание 2 - Если шарнирные роботы (3.15.5), используемые на производственных линиях, относятся к промышленным роботам (2.9), то похожие шарнирные роботы, используемые для подачи еды, относятся к сервисным роботам (2.10).

2.11 персональный сервисный робот (сервисный робот для персонального использования) [personal service robot (service robot for personal use)]: Сервисный робот (2.10), используемый в некоммерческих целях, обычно непрофессионалами.

2.12 профессиональный сервисный робот (сервисный робот для профессионального использования) [professional service robot (service robot for professional use)]: Сервисный робот (2.10), используемый в коммерческих и других профессиональных целях, обычно управляемый надлежащим образом подготовленным оператором (2.17).

2.13 мобильный робот (mobile robot): Робот (2.6), способный передвигаться под своим собственным управлением.

Примечание - Мобильный робот может быть мобильной платформой (3.18) с манипуляторами (2.1) или без них.

2.14 робототехнический комплекс (robot system): Комплекс, состоящий из одного или нескольких роботов (2.6), их рабочих органов (3.11) и любых механизмов, оборудования, приборов или датчиков, обеспечивающих выполнение роботом функционального назначения (задания).

2.15 промышленный робототехнический комплекс (industrial robot system): Комплекс, состоящий из промышленного робота (2.9), рабочих органов (3.11) и любых механизмов, оборудования, приборов, внешних дополнительных осей или датчиков, обеспечивающих выполнение роботом функционального назначения (задания).

2.16 робототехника (robotics): Наука и практика проектирования, производства и применения роботов (2.6).

2.17 оператор (operator): Лицо, уполномоченное запускать, контролировать и останавливать выполнение заданной операции роботом (2.6) или робототехническим комплексом (2.14).

2.18 программист (programmer): Лицо, уполномоченное разрабатывать программу выполнения задания (5.1.1).

Примечание - Разные способы программирования определены в 5.2.

2.19 получатель (бенефициарий) [recipient (beneficiary)]: Лицо, которое взаимодействует с сервисным роботом (2.10) для получения пользы от его работы.

Примечание - Данный термин определен для того, чтобы отличать получателя от оператора (2.17).

2.20 установка (installation): Операция, включающая размещение робота (2.6) на предназначенном для него месте, подключение его к питанию и в случае необходимости добавление инфраструктурных компонентов.

2.21 ввод в эксплуатацию (commissioning): Процесс наладки и проверки робототехнического комплекса (2.14), за которыми следует верификация (2.31) функций робота после установки (2.20).

2.22 интеграция (integration): Процесс объединения робота (2.6) с другим оборудованием или с другой машиной (включая других роботов) с целью создания машинного комплекса, способного выполнять полезную работу, например изготовление деталей.

2.23 промышленная роботизированная ячейка (industrial robot cell): Один или несколько промышленных робототехнических комплексов (2.15), включая связанные с ними машины и оборудование, а также соответствующее защищенное пространство (4.8.5) и защитные меры.

2.24 промышленная роботизированная линия (industrial robot line): Несколько промышленных роботизированных ячеек (2.23), выполняющих одинаковые или разные функции, и связанное с ними оборудование, расположенные в одном или в соединенных защищенных пространствах (4.8.5).

2.25 совместная работа (collaborative operation): Процесс, при котором специально разработанные роботы (2.6) работают в непосредственном взаимодействии с человеком в заданном рабочем пространстве.

2.26 робот для совместной работы (collaborative robot): Робот (2.6), разработанный для непосредственного взаимодействия с человеком.

2.27 взаимодействие роботов (robot cooperation): Обмен информацией и действиями между несколькими роботами (2.6), предназначенный для того, чтобы их совместные действия обеспечивали эффективное выполнение задания.

2.28 адаптивный робот (intelligent robot): Робот (2.6), способный выполнять задания, воспринимая и изменяя внешнюю среду и/или взаимодействуя с внешними источниками и адаптируя свое поведение.

2.29 взаимодействие человек - робот; ВЧР (human-robot interaction; HRI): Обмен информацией и действиями между человеком и роботом (2.6), предназначенный для выполнения задания с помощью пользовательского интерфейса (5.12).

Примечание - Из-за возможной путаницы не рекомендуется использовать акроним "HRI" для обозначения интерфейса человек - робот при описании пользовательского интерфейса.

2.30

2.31

3.1 привод (привод робота, привод машины) [actuator (robot actuator, machine actuator)]: Силовой механизм, используемый для осуществления движения робота (2.6).

3.2 рука (робота) (главные степени подвижности) [(robotic) arm (primary axes)]: Совокупность взаимосвязанных звеньев (3.6) и шарниров с силовым приводом манипулятора (2.1), позиционирующих запястье (3.3).

3.3 запястье (робота) (вторичные степени подвижности) [(robotic) wrist (secondary axes)]: Совокупность взаимосвязанных звеньев (3.6) и шарниров с силовым приводом манипулятора (2.1), расположенных между рукой (3.2) и рабочим органом (3.11), которые поддерживают, позиционируют и ориентируют рабочий орган.

3.4 нога (робота) [(robotic) leg]: Состоящий из звеньев (3.6) механизм, оснащенный приводами для поддержки и перемещения мобильного робота (2.13) за счет возвратно-поступательного движения и прерывистого контакта с поверхностью перемещения (7.7).

3.5 конфигурация (configuration): Совокупность значений положения всех шарниров, которая полностью определяет геометрию робота (2.6) в любой момент времени.

3.6 звено (link): Твердое тело, соединяющее соседние шарниры.

3.7.1 поступательный шарнир (призматический шарнир) [sliding joint (prismatic joint)]: Сборочная единица, расположенная между двумя звеньями (3.6), которая дает возможность одному звену осуществлять линейное перемещение относительно другого.

3.7.2 вращательный шарнир (поворотный шарнир) [rotary joint (revolute joint)]: Сборочная единица, соединяющая два звена (3.6), которая дает возможность одному звену вращаться относительно другого.

3.7.3 цилиндрический шарнир (cylindrical joint): Сборочная единица, расположенная между двумя звеньями (3.6), которая дает возможность одному звену линейно перемещаться и вращаться относительно другого вокруг оси, связанной с линейным перемещением.

3.7.4 сферический шарнир (spherical joint): Сборочная единица, расположенная между двумя звеньями (3.6), которая дает возможность одному звену вращаться относительно другого вокруг неподвижной точки по трем степеням свободы (4.4).

3.8 основание (base): Конструкция, к которой крепится начало первого звена (3.6) манипулятора (2.1).

3.9 установочная поверхность основания (base mounting surface): Поверхность соединения, расположенная между рукой (3.2) и поддерживающей ее конструкцией.

3.10 механический интерфейс (mechanical interface): Монтажная поверхность на конце манипулятора (2.1), к которой крепится рабочий орган (3.11).

Примечание - См. ИСО 9409-1 и ИСО 9409-2.

3.11 рабочий орган (end effector): Устройство, специально разработанное для закрепления на механическом интерфейсе (3.10) с целью обеспечить выполнение задания роботом (2.6).

3.12 соединительное устройство рабочего органа (end effector coupling device): Фланец или стержень на конце запястья (3.3) и фиксирующие устройства или дополнительные детали, закрепляющие рабочий орган (3.11) на конце запястья.

3.13 система автоматической смены рабочего органа (automatic end effector exchange system): Соединительное устройство, расположенное между механическим интерфейсом (3.10) и рабочим органом (3.11), позволяющее обеспечить автоматическую смену рабочих органов.

Примечание - См. ИСО 11593.

3.14 захватное устройство (gripper): Рабочий орган (3.11), сконструированный для захватывания и удержания объектов.

3.15.1 робот с прямоугольной системой координат (робот с декартовой системой координат) [rectangular robot (Cartesian robot)]: Робот (2.6), рука (3.2) которого имеет три поступательных шарнира (3.7.1), оси которых образуют декартову систему координат.

3.15.2 робот с цилиндрической системой координат (cylindrical robot): Робот (2.6), рука (3.2) которого имеет по меньшей мере один вращательный шарнир (3.7.2) и по меньшей мере один поступательный шарнир (3.7.1), оси которых образуют цилиндрическую систему координат.

Примечание - См. рисунок А.2.

3.15.3 робот с полярной системой координат (polar robot): Робот (2.6), рука (3.2) которого имеет два вращательных шарнира (3.7.2) и один поступательный шарнир (3.7.1), оси которых образуют полярную систему координат.

Примечание - См. рисунок А.3.

3.15.4 робот маятникового типа (pendular robot): Робот с полярной системой координат (3.15.3), механическая конструкция которого включает универсальный шарнир, вращающий подсборку.

Примечание - См. рисунок А.4.

3.15.5 шарнирный робот (articulated robot): Робот (2.6), рука (3.2) которого имеет три или более вращательных шарнира (3.7.2).

Примечание - См. рисунок А.5.

3.15.6 робот SCARA (SCARA robot): Робот (2.6), который имеет два параллельных вращательных шарнира (3.7.2) для обеспечения податливости (5.3.9) в выбранной плоскости.

Примечание - Акроним SCARA происходит от Selectively Compliant Arm for Robotic Assembly (селективно податливая рука для роботизированной сборки).

3.15.7 робот позвоночного типа (spine robot) <1>: Робот (2.6), рука (3.2) которого имеет два или более сферических шарнира (3.7.4).

--------------------------------

<1> Допустимыми синонимами для данного термина являются "змееподобный робот" и "змеевидный робот".

3.15.8 робот с параллельной структурой (робот с параллельными звеньями) [parallel robot (parallel link robot)]: Робот (2.6), руки (3.2) которого имеют звенья (3.6), образующие структуры с замкнутым кинематическим контуром.

3.16.1 колесный робот (wheeled robot): Мобильный робот (2.13), перемещающийся с помощью колес.

Примечание - См. рисунок А.6.

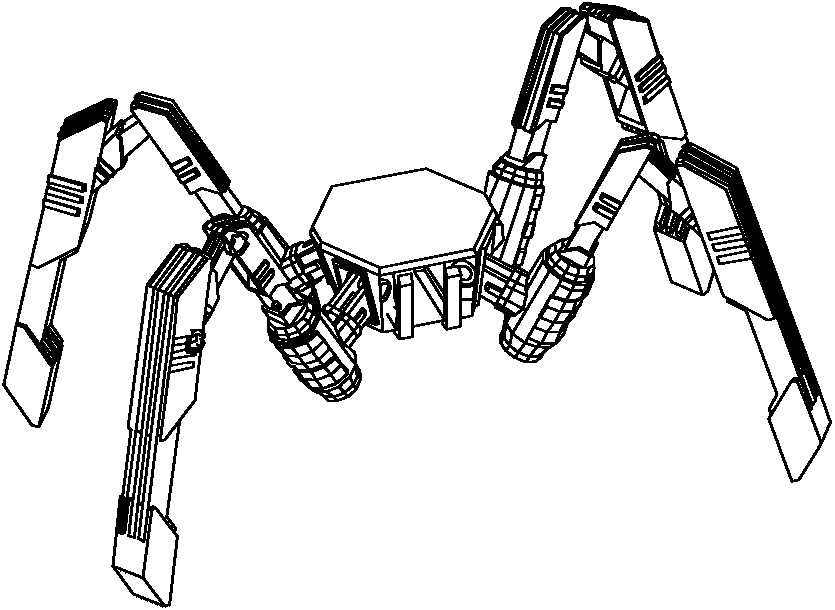

3.16.2 шагающий робот (legged robot): Мобильный робот (2.13), перемещающийся на одной или нескольких ногах (3.4).

Примечание - См. рисунок А.7.

3.16.3 двуногий робот (biped robot): Шагающий робот (3.16.2), перемещающийся на двух ногах (3.4).

Примечание - См. рисунок А.8.

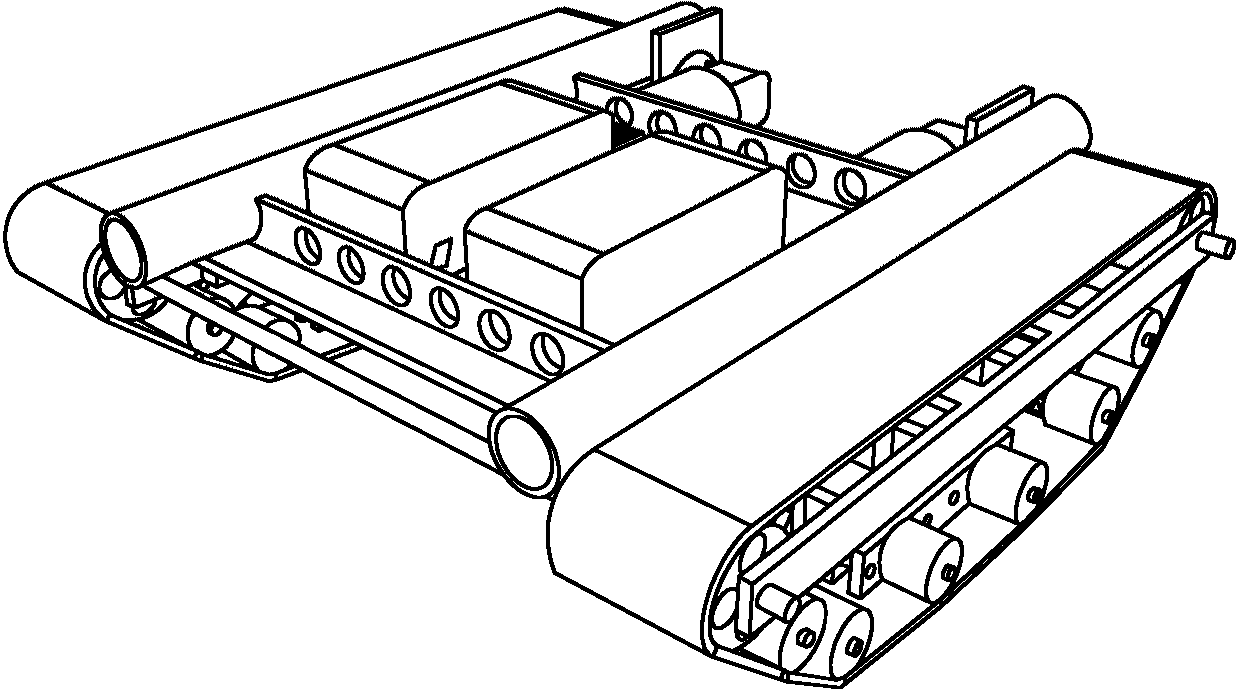

3.16.4 гусеничный робот (робот на гусеничном ходу) [crawler robot (tracked robot)]: Мобильный робот (2.13), перемещающийся на гусеницах.

Примечание - См. рисунок А.9.

3.17 гуманоидный робот (humanoid robot): Робот (2.6) с телом, головой и конечностями, выглядящий и перемещающийся подобно человеку.

3.18 мобильная платформа (mobile platform): Совокупность всех компонентов мобильного робота (2.13), обеспечивающих его передвижение.

Примечание 1 - Мобильная платформа может включать шасси, которое может быть использовано для поддержки нагрузки (6.2.1).

Примечание 2 - Из-за возможной путаницы с термином "основание" (3.8) не рекомендуется использовать термин "мобильное основание" для обозначения мобильной платформы.

3.19 всенаправленный мобильный механизм (omni-directional mobile mechanism): Колесный механизм, обеспечивающий перемещение мобильного робота (2.13) в любом направлении.

3.20 автоматическая самоходная тележка; АСТ (automated guided vehicle; AGV) <1>: Мобильная платформа (3.18), следующая по предварительно заданному маршруту (4.5.4), обозначенному маркерами или внешними командами управления (обычно на предприятии).

--------------------------------

<1> Допустимым синонимом для данного термина является "робокар".

Примечание - Международные стандарты по АСТ разрабатывают в Техническом комитете ИСО/ТК 110 "Внутризаводской транспорт".

4.1 прямая кинематическая задача (forward kinematics): Математическое определение взаимосвязи между системами координат двух частей механического сочленения на основе значений положения шарниров данного сочленения.

Примечание - Для манипулятора (2.1) это обычно определение взаимосвязи между системой координат инструмента (4.7.5) и системой координат основания (4.7.2).

4.2 обратная кинематическая задача (inverse kinematics): Математическое определение значений положения шарниров механического сочленения на основе взаимосвязи между системами координат двух частей данного сочленения.

Примечание - Для манипулятора (2.1) обратная кинематическая задача обычно представляет взаимосвязь между системой координат инструмента (4.7.5) и системой координат основания (4.7.2), которая используется для определения значений положения шарниров.

4.3 степень подвижности (axis): Параметр, используемый для задания поступательного или вращательного движения робота (2.6).

Примечание - Термин "степень подвижности" также используется в значении "механический шарнир робота".

4.4 степень свободы (degree of freedom; DOF): Одна из переменных (максимальное число которых равно шести), необходимых для определения движения тела в пространстве.

Примечание - Из-за возможной путаницы со степенями подвижности (4.3) не рекомендуется использовать термин "степень свободы" для описания движения робота.

4.5 пространственное расположение (pose): Комбинация позиции и ориентации в пространстве.

Примечание 1 - Под пространственным расположением манипулятора (2.1) обычно понимают позицию и ориентацию рабочего органа (3.11) или механического интерфейса (3.10).

Примечание 2 - Пространственное расположение мобильного робота (2.13) может включать совокупность пространственных расположений мобильной платформы (3.18) и любого манипулятора, установленного на мобильной платформе, относительно глобальной системы координат (4.7.1).

4.5.1 заданное пространственное расположение (запрограммированное пространственное расположение) [command pose (programmed pose)]: Пространственное расположение (4.5), заданное программой выполнения задания (5.1.1).

4.5.2 фактическое пространственное расположение (attained pose): Пространственное расположение (4.5), достигнутое роботом (2.6) при отработке заданного пространственного расположения (4.5.1).

4.5.3 начальное пространственное расположение (alignment pose): Заданное пространственное расположение (4.5.1), используемое для создания геометрического начала отсчета для робота (2.6).

4.5.4 маршрут (path): Упорядоченное множество пространственных расположений (4.5).

4.6 траектория (trajectory): Маршрут (4.5.4) с привязкой ко времени.

Примечание - См. ИСО 9787.

4.7.1 глобальная система координат (world coordinate system): Стационарная система координат, привязанная к земле, которая не зависит от движения робота (2.6).

4.7.2 система координат основания (base coordinate system) <1>: Система координат, привязанная к установочной поверхности основания (3.9).

--------------------------------

<1> Допустимым синонимом для данного термина является "базовая система координат".

4.7.3 система координат механического интерфейса (mechanical interface coordinate system): Система координат, привязанная к механическому интерфейсу (3.10).

4.7.4 система координат шарниров (joint coordinate system) <2>: Система координат, привязанная к степеням подвижности (4.3) шарниров, в которой координаты положения шарниров определены относительно координат положения предыдущего шарнира или относительно какой-либо другой системы координат.

--------------------------------

<2> Допустимым синонимом для данного термина является "обобщенная система координат".

4.7.5 система координат инструмента; СКИ (tool coordinate system; TCS): Система координат, привязанная к инструменту или к рабочему органу (3.11), установленному на механическом интерфейсе (3.10).

4.7.6 система координат мобильной платформы (mobile platform coordinate system): Система координат, привязанная к одному из фиксированных компонентов мобильной платформы (3.18).

Примечание - У типичной системы координат мобильного робота (2.13) ось X направлена вперед, ось Z - вверх, а ось Y направлена в соответствии с правилом правой руки.

4.8.1 максимальное пространство (maximum space): Пространство, которое может быть охвачено подвижными частями робота (2.6), указанными изготовителем, совместно с пространством, которое может быть охвачено рабочим органом (3.11) и находящейся в нем деталью.

Примечание - Для мобильной платформы (3.18) данное пространство может рассматриваться как все пространство, которое теоретически может быть достигнуто при ее перемещении.

4.8.2 ограниченное пространство (restricted space): Часть максимального пространства (4.8.1), заданная ограничивающими устройствами (5.15), устанавливающими границы, которые не могут быть нарушены.

Примечание - Для мобильной платформы (3.18) данное пространство может быть ограничено специальными маркерами на полах или стенах либо с помощью программных ограничений, заданных во внутренней карте.

4.8.3 операционное пространство (оперативное пространство) [operational space (operating space)]: Часть ограниченного пространства (4.8.2), которая фактически используется при выполнении всех движений, задаваемых программой выполнения задания (5.1.1).

4.8.4 рабочее пространство (working space): Пространство, которое может быть охвачено базисной точкой запястья (4.10), расширенное диапазоном вращения или линейного перемещения каждого шарнира в запястье (3.3).

Примечание - Рабочее пространство меньше пространства, которое может быть охвачено всеми подвижными частями манипулятора (2.1).

4.8.5 защищенное пространство (safeguarded space): Пространство, определяемое защитными устройствами, установленными по его периметру.

4.8.6 совместное рабочее пространство (collaborative space): Рабочее пространство внутри защищенного пространства (4.8.5), в котором робот (2.6) и человек могут выполнять задания одновременно во время производственной деятельности.

Примечание - Данное определение в настоящее время применимо только к промышленным роботам (2.9).

4.9 центральная точка инструмента; ЦТИ (tool centre point; TCP): Точка, определенная для конкретного технологического применения относительно системы координат механического интерфейса (4.7.3).

4.10 базисная точка запястья (центральная точка запястья, начало координат запястья) [wrist reference point (wrist centre point, wrist origin)]: Точка пересечения двух самых внутренних вторичных степеней подвижности (3.3) [т.е. расположенных наиболее близко к главным степеням подвижности (3.2)] либо, если такого пересечения нет, то заданная точка на самой внутренней вторичной степени подвижности.

4.11 начало координат мобильной платформы (базисная точка мобильной платформы) [mobile platform origin (mobile platform reference point)]: Точка начала координат в системе координат мобильной платформы (4.7.6).

4.12 преобразование координат (coordinate transformation): Процесс перевода координат пространственного расположения (4.5) из одной системы координат в другую.

4.13 сингулярность (singularity): Случай, когда ранг матрицы Якоби становится меньше полного ранга.

Примечание - Математически в сингулярной конфигурации (3.5) скорость шарнира в пространстве шарниров может достигать бесконечности для того, чтобы обеспечить скорость, заданную в декартовой системе координат. В реальном случае движения, заданные в декартовом пространстве и проходящие вблизи точек сингулярности, могут вызывать высокие скорости шарниров. Такие высокие скорости могут оказаться неожиданными для оператора (2.17).

5.1.1 программа выполнения задания (task program): Совокупность команд, определяющих движения и выполнение других функций, которые формируют конкретное задание для робота (2.6) или робототехнического комплекса (2.14).

Примечание 1 - Данный тип программы обычно создается после установки робота и может модифицироваться под определенные условия обученным специалистом.

Примечание 2 - Задание определяет конкретные действия в рамках области применения, под которой понимается обобщенное поле деятельности.

5.1.2 управляющая программа (control program): Встроенная совокупность команд управления, определяющая возможности, действия и реакции робота (2.6) или робототехнического комплекса (2.14).

Примечание - Данный тип программы обычно создается до установки (2.20) и впоследствии может модифицироваться изготовителем.

5.2.1 программирование (выполнения задания) [(task) programming]: Действие по подготовке программы выполнения задания (5.1.1).

5.2.2 программирование ручным вводом данных (manual data input programming): Создание программы и ее ввод непосредственно в систему управления (2.7) с помощью переключателей, коммутационных панелей или клавишных панелей.

5.2.3 программирование обучением (teach programming): Программирование, осуществляемое с помощью проведения вручную рабочего органа (3.11) робота, либо проведения вручную механического моделирующего устройства, либо с использованием пульта обучения (5.8) с целью перемещения робота (2.6) по последовательности заданных пространственных расположений.

5.2.4 автономное программирование (off-line programming): Способ программирования, при котором программа выполнения задания (5.1.1) подготавливается на устройствах, отдельных от робота (2.6), для последующего ее ввода в систему управления роботом.

5.2.5 целенаправленное программирование (goal-directed programming): Способ программирования, при котором определяется задание, которое должно быть выполнено, но не задается маршрут (4.5.4) перемещения робота (2.6).

5.3.1 позиционное управление; PTP-управление (pose-to-pose control; PTP control): Режим управления, при котором пользователь может устанавливать перемещения робота (2.6) только с помощью заданных пространственных расположений (4.5.1) без определения маршрута (4.5.4) перемещения между этими пространственными расположениями (4.5).

5.3.2 контурное управление; CP-управление (continuous path control; CP control): Режим управления, при котором пользователь может устанавливать маршрут (4.5.4) перемещения робота (2.6) между заданными пространственными расположениями (4.5.1).

5.3.3 траекторное управление (trajectory control): Контурное управление (5.3.2) с запрограммированным значением скоростей перемещения.

5.3.4 копирующее управление (master-slave control): Режим управления, при котором движение первичного (задающего) устройства воспроизводится вторичными (ведомыми) устройствами.

Примечание - Копирующее управление обычно используется при телеуправлении (5.10).

5.3.5 сенсорное управление (sensory control): Режим управления, при котором движение или усилие робота (2.6) регулируется выходными сигналами от экстероцептивных датчиков (7.11.2).

5.3.6 адаптивное управление (adaptive control): Режим управления, при котором параметры системы управления настраиваются в зависимости от условий, выявляемых в процессе выполнения задания.

5.3.7 управление с самообучением (learning control): Режим управления, при котором опыт, накопленный на предыдущих циклах (6.22), автоматически используется для изменения параметров и/или алгоритмов управления.

5.3.8 планирование движения (motion planning): Процесс, при котором программа управления роботом (2.6) определяет, как управлять шарнирами механической конструкции в промежутках между заданными пространственными расположениями (4.5.1), запрограммированными пользователем, в соответствии с выбранным типом интерполяции.

5.3.9 податливость (compliance): Гибкое поведение робота (2.6) или связанного с ним инструмента в ответ на воздействующие на него внешние силы.

Примечание - Если поведение робота не зависит от сенсорной обратной связи, то такая податливость называется пассивной, в противном случае такая податливость называется активной.

5.3.10 рабочий режим (эксплуатационный режим) [operating mode (operational mode)]: Состояние системы управления (2.7) роботом, при котором робот способен выполнять задания по своему функциональному назначению.

5.3.10.1 автоматический режим (automatic mode): Рабочий режим (5.3.10), при котором система управления (2.7) роботом работает в соответствии с программой выполнения задания (5.1.1) без вмешательства человека.

5.3.10.2 ручной режим (manual mode): Рабочий режим (5.3.10), при котором робот (2.6) управляется оператором (2.17) с помощью, например, кнопок или джойстика (5.9) и который исключает автоматическую работу.

5.4 сервоуправление (servo-control): Процесс, при котором система управления (2.7) роботом управляет приводами робота с целью совмещения фактического пространственного расположения (4.5.2) с заданным пространственным расположением (4.5.1).

5.5 автоматическая работа (automatic operation): Состояние, при котором робот (2.6) исполняет заданную для него программу выполнения задания (5.1.1) без вмешательства человека.

5.6 точка останова (stop-point): Заданное пространственное расположение (4.5.1) (обученное или запрограммированное), к которому должны подойти степени подвижности (4.3) робота (2.6) с нулевым значением скорости и без отклонения по позиции и ориентации.

5.7 пролетная точка (промежуточная точка) [fly-by point (via point)]: Заданное пространственное расположение (4.5.1) (обученное или запрограммированное), к которому подошли степени подвижности (4.3) робота (2.6) с некоторым отклонением, величина которого зависит от общего профиля скорости степеней подвижности при подходе к данному пространственному расположению (4.5) и заданного критерия прохождения (скорость, отклонение по позиции).

5.8 пульт (обучения) [(teach) pendant]: Переносное устройство, связанное с системой управления (2.7), с помощью которого робот (2.6) может программироваться или перемещаться.

5.9 джойстик (joystick): Устройство ручного управления, изменяемые положения и ориентации которого или прилагаемые к нему усилия измеряются и используются для формирования команд для системы управления (2.7) роботом (2.6).

5.10 телеуправление (teleoperation): Управление в реальном времени движением робота (2.6) или робототехнического устройства (2.8), осуществляемое оператором из удаленного места (дистанционно) с использованием телевизионного канала обратной связи.

5.11 работа в режиме воспроизведения (playback operation): Работа робота (2.6), при которой он воспроизводит программу выполнения задания (5.1.1), которая введена с помощью программирования обучением (5.2.3).

5.12 пользовательский интерфейс (user interface): Средства для обмена информацией и действиями между человеком и роботом (2.6) во время взаимодействия человек - робот (2.29).

5.13 язык программирования робота (robot language): Язык программирования, используемый для описания программы выполнения задания (5.1.1).

5.14 одновременное движение (simultaneous motion): Движение двух или более роботов (2.6) в одно время под управлением единого центра управления, которое может быть скоординировано или синхронизировано с помощью общей математической корреляции.

Примечание 1 - Примером единого центра управления является пульт обучения (5.8).

Примечание 2 - Координация может быть реализована в форме копирующего управления.

5.15 ограничивающее устройство (limiting device): Устройство, ограничивающее максимальное пространство (4.8.1), останавливая или вызывая остановку движения робота (2.6).

5.16 верификация программы (program verification): Исполнение программы выполнения задания (5.1.1) с целью устранения возможных ошибок, подтверждения правильности маршрута (4.5.4) робота и показателей процесса исполнения.

Примечание - Верификация программы может включать отработку всего маршрута прохождения центральной точки инструмента (4.9) при исполнении программы выполнения задания или некоторого сегмента данного маршрута. Команды могут выполняться по одной или непрерывной последовательностью. Верификация программы используется в новых прикладных задачах и при точной настройке или редактировании существующих задач.

5.17 защитный останов (protective stop): Вид прерывания работы, позволяющий приостановить движение в целях безопасности с сохранением логики выполнения программы для обеспечения возможности перезапуска.

5.18 соответствующий уровню безопасности (safety-rated): Характеризующийся наличием установленной функции безопасности с заданными характеристиками, относящимися к обеспечению безопасности.

5.19 единая точка управления (single point of control): Режим управления роботом (2.6), при котором инициализация движения робота возможна только из одного источника управления и не может быть отменена из другого источника.

5.20 управление на сниженной скорости (управление на медленной скорости) [reduced speed control (slow speed control)]: Режим управления движением робота (2.6), при котором скорость не превышает 250 мм/с.

Примечание 1 - Сниженная скорость предназначена для того, чтобы у людей было достаточно времени, чтобы уйти от опасного движения или остановить робота.

Примечание 2 - Данное определение в настоящее время относится только к промышленным роботам (2.9).

6.1 нормальные условия эксплуатации (normal operating conditions): Диапазон условий внешней среды и других параметров, которые могут влиять на технические характеристики робота (2.6) (например, нестабильность источника электропитания, электромагнитные поля), в рамках которого поддерживаются технические характеристики робота (2.6), указанные изготовителем.

Примечание - К условиям внешней среды относятся температура и влажность.

6.2.1 нагрузка (load): Силы и/или моменты, воздействующие на механический интерфейс (3.10) или мобильную платформу (3.18), которые могут быть приложены по разным направлениям движения при заданных значениях скорости и ускорения.

Примечание - Нагрузка является функцией массы, момента инерции, а также статических и динамических сил, воздействующих на робота (2.6).

6.2.2 номинальная нагрузка (rated load): Максимальная нагрузка (6.2.1), которая может быть приложена к механическому интерфейсу (3.10) или мобильной платформе (3.18) при нормальных условиях эксплуатации (6.1) без ухудшения технических характеристик.

Примечание - Номинальная нагрузка, где это применимо, включает инерционное влияние рабочего органа (3.11), вспомогательного оборудования и перемещаемой детали.

6.2.3 предельная нагрузка (limiting load): Максимальная нагрузка (6.2.1), указанная изготовителем, которая может быть приложена к механическому интерфейсу (3.10) или мобильной платформе (3.18) без причинения какого-либо повреждения или отказа механизма робота (2.6) при регламентированных условиях эксплуатации.

6.2.4 дополнительная нагрузка (дополнительная масса) [additional load (additional mass)]: Нагрузка (6.2.1), которую может выдерживать робот (2.6) в дополнение к номинальной нагрузке (6.2.2), но которая приложена не к механическому интерфейсу (3.10), а к какому-либо другому месту на манипуляторе (2.1), как правило, к руке (3.2).

6.2.5 максимальная сила [осевая нагрузка] (maximum force, maximum thrust): Сила [осевая нагрузка], исключая какое-либо инерционное влияние, которая может быть постоянно приложена к механическому интерфейсу (3.10) или мобильной платформе (3.18) без причинения какого-либо долговременного повреждения механизму робота (2.6).

6.2.6 максимальный момент [изгибающий момент] (maximum moment, maximum torque): Момент [изгибающий момент], исключая какое-либо инерционное влияние, который может быть постоянно приложен к механическому интерфейсу (3.10) или мобильной платформе (3.18) без причинения какого-либо долговременного повреждения механизму робота (2.6).

6.3.1 скорость отдельного шарнира (скорость отдельной степени подвижности) [individual joint velocity (individual axis velocity)]: Скорость заданной точки в результате движения одного отдельного шарнира.

6.3.2 скорость перемещения по маршруту (path velocity): Изменение позиции за единицу времени вдоль маршрута (4.5.4).

Примечание - См. пространственное расположение (4.5).

6.4.1 ускорение отдельного шарнира (ускорение отдельной степени подвижности) [individual joint acceleration (individual axis acceleration)]: Ускорение заданной точки в результате движения одного отдельного шарнира.

6.4.2 ускорение перемещения по маршруту (path acceleration): Изменение скорости за единицу времени вдоль маршрута (4.5.4).

6.5 точность отработки пространственного расположения (при одностороннем подходе) [(unidirectional) pose accuracy]: Разница между заданным пространственным расположением (4.5.1) и средним значением фактических пространственных расположений (4.5.2) при подходе к заданному пространственному расположению с одного и того же направления.

6.6 повторяемость отработки пространственного расположения (при одностороннем подходе) [(unidirectional) pose repeatability]: Расхождение между фактическими пространственными расположениями (4.5.2) при повторяющемся подходе к одному заданному пространственному расположению (4.5.1) с одного и того же направления.

6.7 изменение точности отработки пространственного расположения при подходе с разных сторон (multidirectional pose accuracy variation): Максимальное расстояние между средними значениями фактических пространственных расположений (4.5.2), полученными при подходе к одному заданному пространственному расположению (4.5.1) несколько раз с трех взаимно перпендикулярных направлений.

6.8 точность отработки расстояния (distance accuracy): Разница между заданным расстоянием и средним значением фактических расстояний.

6.9 повторяемость отработки расстояния (distance repeatability): Расхождение между фактическими расстояниями при многократной отработке заданного расстояния в одном и том же направлении.

6.10 время стабилизации пространственного расположения (pose stabilization time): Время между моментом, когда робот (2.6) выдает сигнал "в позиции", и моментом, когда затухающее колебательное движение или затухающее движение механического интерфейса (3.10) или мобильной платформы (3.18) оказывается в заданных пределах.

6.11 перерегулирование по пространственному расположению (pose overshoot): Максимальное расстояние между конечным пространственным расположением заданного маршрута (4.5.4) и фактическим пространственным расположением (4.5.2), в котором робот (2.6) выдал сигнал "в позиции".

6.12 дрейф точности отработки пространственного расположения (drift of pose accuracy): Изменение точности отработки пространственного расположения (6.5) за заданное время.

6.13 дрейф повторяемости отработки пространственного расположения (drift of pose repeatability): Изменение повторяемости отработки пространственного расположения (6.6) за заданное время.

6.14 точность отработки маршрута (path accuracy): Разница между заданным маршрутом (4.5.4) и средним значением фактически пройденных маршрутов.

6.15 повторяемость отработки маршрута (path repeatability): Расхождение между несколькими фактическими маршрутами (4.5.4) при перемещении по одному заданному маршруту.

6.16 точность скорости перемещения по маршруту (path velocity accuracy): Разница между заданной скоростью перемещения по маршруту (6.3.2) и средним значением фактической скорости перемещения по маршруту при движении по заданному маршруту.

6.17 повторяемость скорости перемещения по маршруту (path velocity repeatability): Расхождение между фактическими скоростями для заданной скорости перемещения по маршруту (6.3.2).

6.18 флуктуация скорости перемещения по маршруту (path velocity fluctuation): Разница между минимальной и максимальной скоростями при перемещении по заданному маршруту (4.5.4) с заданной скоростью.

6.19 минимальное время позиционирования (minimum posing time): Минимальное время, прошедшее между выходом из стационарного состояния и приходом в новое стационарное состояние механического интерфейса (3.10) или мобильной платформы (3.18) при перемещении на заранее заданное расстояние (включая время стабилизации).

6.20 статическая податливость (static compliance): Максимальное смещение механического интерфейса (3.10) при приложении к нему единицы нагрузки (6.2.1).

6.21 разрешение (resolution): Минимальное единичное перемещение, которое может быть отработано приводом степени подвижности (4.3) или шарнира робота (2.6).

6.22 цикл (cycle): Одноразовое исполнение программы выполнения задания (5.1.1).

Примечание - Некоторые программы выполнения задания могут не быть циклическими.

6.23 время цикла (cycle time): Время, необходимое для выполнения цикла (6.22).

6.24 стандартный цикл (standard cycle): Последовательность движений робота (2.6) во время выполнения типового задания (рассматриваемого как эталон) при заданных условиях.

7.1 карта внешней среды (модель внешней среды) [environment map (environment model)]: Карта или модель, описывающая внешнюю среду и ее характерные особенности.

7.2 локализация (localization): Определение пространственного расположения (4.5) мобильного робота (2.13) или его идентификация на карте внешней среды (7.1).

7.3 наземный ориентир (landmark): Искусственный или естественный объект, идентифицируемый на карте внешней среды (7.1) и используемый для локализации (7.2) мобильного робота (2.13).

7.4 препятствие (obstacle): Статический или движущийся объект или особенность (на земле, стене или потолке), препятствующая намеченному движению.

Примечание - К наземным препятствиям относятся ступени, ямы, неровная поверхность и т.д.

7.5 картографирование (построение карты, создание карты) [mapping (map building, map generation)]: Формирование карты внешней среды (7.1) для описания внешней среды с ее геометрическими и выявляемыми характеристиками, наземными ориентирами (7.3) и препятствиями (7.4).

7.6 навигация (navigation): Определение и контроль направления перемещения, установленного на основе локализации (7.2) и карты внешней среды (7.1).

Примечание - Навигация может включать планирование маршрута (4.5.4) для перемещения от точки к точке и полный обзор рабочей области.

7.7 поверхность перемещения (travel surface): Поверхность, по которой перемещается мобильный робот (2.13).

7.8 счисление пути (dead reckoning): Метод вычисления пространственного расположения (4.5) мобильного робота (2.13) с использованием только внутренних измерений, начиная с известного исходного пространственного расположения (4.5).

7.9 комплексирование датчиков (sensor fusion): Процесс получения обобщенной и улучшенной информации с помощью интеграции информации от нескольких датчиков.

7.10 планирование выполнения задания (task planning): Процесс решения подлежащей выполнению задачи путем разработки соответствующей процедуры, состоящей из подзадач и движений.

Примечание - Планирование выполнения задания может быть автономным и разрабатываемым пользователем.

7.11 датчик робота (robot sensor): Измерительный преобразователь, предназначенный для получения внутренней и внешней информации о состоянии робота и окружающей среды для управления роботом (2.6).

7.11.1 проприоцептивный датчик (датчик внутреннего состояния) [proprioceptive sensor (internal state sensor)]: Датчик робота (7.11), предназначенный для измерения внутреннего состояния (состояний) робота (2.6).

7.11.2 экстероцептивный датчик (датчик внешнего состояния) [exteroceptive sensor (external state sensor)]: Датчик робота (7.11), предназначенный для измерения состояний внешней среды робота (2.6) или взаимодействия робота со своей внешней средой.
