7.3 Титратор и другие СИ, результаты измерений которых используются при определении содержания водяных паров по формулам (5) - (8), должны быть поверены (калиброваны) в установленном порядке. СИ, применяемые для контроля условий выполнения измерений, и дополнительные СИ (см. 8.4) также должны быть поверены (калиброваны) в установленном порядке.
8.1 Для определения содержания водяных паров в ГГП используют следующие СИ, оборудование, материалы и реактивы:
- лабораторный или портативный титратор, соответствующий следующим основным требованиям:
а) климатическое исполнение для соответствующего условиям эксплуатации макроклиматического района - по ГОСТ 15150;
б) по защищенности от воздействия окружающей среды титратор должен быть выполнен в пыле- и влагозащищенном исполнении. Степень защиты от проникновения пыли и воды должна быть не ниже IP54 по ГОСТ 14254;
в) при проведении работ непосредственно во взрывоопасной зоне все элементы титратора должны быть выполнены во взрывобезопасном исполнении по ГОСТ 30852.0, ГОСТ 30852.1, ГОСТ 30852.10;
г) титратор должен реализовывать титриметрический или кулонометрический метод и иметь метрологические и технические характеристики, не уступающие приведенным ниже:
1) абсолютный нижний предел измерения содержания воды для титриметрического метода должен быть не более 10 мкг, для кулонометрического метода - не более 1 мкг,
2) абсолютный верхний предел измерения содержания воды для титриметрического метода должен быть не менее 100 мг, для кулонометрического метода - не более 10 мг,
3) пределы допускаемой относительной погрешности измерений массы воды должны быть не более +/- 3,0%,
4) возможность эксплуатации и транспортирования при температуре окружающей среды - в диапазоне от 5 °C до 40 °C,
5) время установления рабочего режима (предварительный прогрев) - не более 20 мин;
- автоматическая цифровая бюретка, снабженная поршневым микродозатором и системой автоматического заполнения реактивом, с рабочим объемом не менее 5 см3 и точностью (дискретностью) дозирования титранта (реактива Карла Фишера) не более 5 мкл (если бюретка не входит в комплект поставки титратора);
- измерительная стеклянная камера (ячейка) объемом не менее 100 см3 (если измерительная камера не входит в комплект поставки титратора);
- магнитная мешалка с возможностью регулирования скорости перемешивания, обеспечивающая вращение перемешивающего магнитного якоря со скоростью не менее 200 об/мин и перемешивание не менее 100 см3 раствора Карла Фишера (если магнитная мешалка не входит в комплект поставки титратора);
- СИ объема исследуемого газа (газовый счетчик), позволяющее измерять объем газа в диапазоне значений расхода газа от 0,1 до 1,0 дм3/мин с пределами допускаемой относительной погрешности не более +/- 1,0% или не ниже 1,0 класса точности, снабженное СИ температуры и избыточного давления исследуемого газа;
- СИ давления, позволяющее измерять атмосферное давление в диапазоне от 80 до 106 кПа с пределами допускаемой абсолютной погрешности не более +/- 0,2 кПа;
- СИ расхода, позволяющее измерять объемный расход исследуемого газа в диапазоне от 0,1 до 1,0 дм3/мин с пределами допускаемой относительной погрешности не более +/- 4% верхнего предела измерений, обеспечивающее измерение объемного расхода газа при выполнении измерений (см. раздел 10), а также объемного расхода газа при продувке пробоотборной системы (например, ротаметр по ГОСТ 13045);
- СИ температуры, позволяющее измерять температуру исследуемого газа в диапазоне от 0 °C до 45 °C с пределами допускаемой абсолютной погрешности не более +/- 0,5 °C (например, ртутные стеклянные термометры I класса по ГОСТ 28498);
- фильтр для очистки исследуемого газа от механических примесей;
- фильтр для очистки исследуемого газа от сернистых соединений (например, фильтры сернистых соединений SulfurTrap производства Valco Instruments Co.);
- осушающий фильтр для очистки исследуемого газа от водяных паров (например, осушающий фильтр с пятиокисью фосфора).
Примечания
1 Можно использовать фильтр, аналогичный по конструкции фильтру для очистки исследуемого газа от механических примесей, заполненный пятиокисью фосфора.
2 Для предотвращения увлажнения пятиокиси фосфора парами воды из окружающего воздуха картриджи фильтра заполняют непосредственно перед проведением измерений или хранят предварительно заполненные картриджи в герметичной емкости из инертного (негигроскопичного) и непроницаемого материала;
- соединительные трубки из нержавеющей стали (см. 9.5) диаметром от 3 до 6 мм (например, трубка диаметром 3 мм из нержавеющей стали по ГОСТ 14162);
- тройник из нержавеющей стали (см. 9.5) с резьбовыми соединениями, соответствующими диаметру соединительных трубок;
- вентили тонкой регулировки из нержавеющей стали (см. 9.5) с резьбовыми соединениями, соответствующими диаметру соединительных трубок, обеспечивающие регулирование объемного расхода исследуемого газа в диапазоне от 0,1 до 2,5 дм3/мин;
- имеющийся в продаже реактив Карла Фишера или приготовленный в лабораторных условиях в соответствии с ГОСТ 14870;
- осушающая трубка (осушающий фильтр), заполненная хлоридом кальция, ангидроном, силикагелем-индикатором по ГОСТ 8984 или другим подходящим поглотителем водяных паров для предотвращения реверсного попадания водяных паров из газового счетчика в измерительную камеру (ячейку) титратора;
- двухвентильный баллон (контейнер) из нержавеющей стали марок 12X18H10T, 08X18H12T по ГОСТ 5632 или других аналогичных материалов, инертных к водяным парам и не сорбирующих их, рассчитанный на рабочее давление в точке отбора проб исследуемого газа (с коэффициентом запаса не менее 1,25), внутренним объемом, достаточным для выполнения необходимого количества измерений, но не менее 1,0 дм3;
- газовый редуктор, обеспечивающий снижение избыточного давления исследуемого газа на входе в титратор до атмосферного давления (рабочего давления титратора);
- смазка для шлифовых стеклянных соединений, инертная к водяным парам и компонентам исследуемого газа (например, смазка ЦИАТИМ-221 по ГОСТ 9433);
- гибкие поливинилхлоридные трубки, обеспечивающие герметичное соединение элементов схем (см. рисунки 1 и 2) от выходной трубки титратора до газового счетчика;
- вспомогательный чистый инертный газ для продувки измерительной камеры (например, азот по ГОСТ 9293 или аргон по ГОСТ 10157);
- весы неавтоматического действия особого класса точности по ГОСТ OIML R 76-1, позволяющие измерять массу образцов в диапазоне от 0,01 до 200 г с пределами допускаемой абсолютной погрешности не более 0,002 г;
- гири по ГОСТ OIML R 111-1, обеспечивающие измерение массы образцов в диапазоне от 0,01 до 200 г (при использовании двухчашечных весов);
- микрошприцы вместимостью от 5 до 100 мкл;
- шприцы вместимостью от 1,0 до 5,0 см3;
- дистиллированная вода по ГОСТ 6709;
- государственный стандартный образец массовой доли воды с массовой долей воды в диапазоне от 0,1% до 0,01% с пределами допускаемой относительной погрешности не более +/- 3,0% [допускается использовать ГСО массовой доли воды в органической жидкости (o-ксилол) ГСО 9088-2008];
- генератор влажного газа не ниже 1-го разряда по ГОСТ 8.547, обеспечивающий генерацию парогазовой смеси в диапазоне от 0,5 до 2,0 дм3/мин с пределами допускаемой относительной погрешности молярной доли водяных паров в генерируемой парогазовой смеси не более +/- 2,5% (для значений молярной доли водяных паров в диапазоне от 0,001% до 0,1%) и не более +/- 1,5% (для значений молярной доли водяных паров более 0,1%).
8.2 Допускается использовать другие СИ, оборудование, материалы и реактивы, не уступающие вышеперечисленным требованиям по метрологическим, техническим и квалификационным характеристикам.
8.3 Для контроля температуры, давления и относительной влажности окружающего воздуха в месте размещения титратора применяют дополнительные СИ.
9.1 Отбор проб - по ГОСТ 31370 с учетом следующих требований.
9.2 Если молярная доля водяных паров в исследуемом газе не превышает 0,1% (см. приложение А), отбор проб из газопровода следует проводить непосредственно в измерительную камеру (ячейку) титратора, аппарата или другого производственного объекта через штуцер, снабженный запорным вентилем (см. рисунок 1).
![]() 1 - источник исследуемого газа; 2 - запорный вентиль;
3 - механический (капельный) фильтр; 4 - осушающий фильтр;
5, 6, 9 - вентили тонкой регулировки; 7 - фильтр с сорбентом
сернистых соединений; 8 - сбросной вентиль;
10 - измерительная камера (ячейка); 11 - осушающая трубка;
12 - СИ расхода исследуемого газа; 13 - термометр;
14 - СИ давления; 15 - газовый счетчик с жидкостным затвором
метода Карла Фишера в полевых условиях
9.3 Если молярная доля водяных паров в исследуемом газе превышает 0,1%, допускается отбирать пробу исследуемого газа в двухвентильные баллоны (контейнеры) (см. рисунок 2).
![]() 1 - баллон с сухим инертным газом; 2 - запорный вентиль
линии подачи исследуемого газа; 3 - регулятор давления;
4 - осушающий фильтр; 5,7,9 - вентили тонкой регулировки;
6 - фильтр с сорбентом сернистых соединений; 8 - сбросной
вентиль; 10 - измерительная камера (ячейка); 11 - осушающая
трубка; 12 - СИ расхода исследуемого газа; 13 - термометр;
14 - СИ давления; 15 - газовый счетчик с жидкостным затвором
метода Карла Фишера в лабораторных условиях
9.4 Объем баллонов (контейнеров) для отбора проб должен быть достаточным для проведения предусмотренного методикой числа измерений с учетом давления и температуры исследуемого газа в баллоне.
9.5 Пробоотборные линии должны быть по возможности короткими, изготовлены из нержавеющей стали марок 12X18H10T, 08X18H12T по ГОСТ 5632 или других материалов, аналогичных им по свойствам, химически инертных к водяным парам и не сорбирующих их.
9.6 Элементы пробоотборной системы, контактирующие с исследуемым газом, должны быть изготовлены из нержавеющей стали марок, указанных в 9.5, или других материалов, аналогичных им по свойствам, химически инертных к водяным парам и не сорбирующих их. Концы пробоотборных трубок должны иметь уплотнения и плотно прилегать к соединительным деталям или элементам пробоотборной системы.
9.7 Уплотнения между элементами пробоотборной системы, контактирующие с исследуемым газом, должны быть изготовлены из нержавеющей стали по 9.5 или из фторопласта по ГОСТ 10007, или других материалов, аналогичных им по свойствам, химически инертных к водяным парам и не сорбирующих их.
9.8 Для обеспечения эффективного взаимодействия исследуемого газа с реактивом вводят газ в измерительную камеру (ячейку) титратора при помощи капилляра или трубки, снабженной распылителем из спеченного металла или другого материала, аналогичного по свойствам, химически инертного к компонентам реактива Карла Фишера.
9.9 Особое внимание следует уделять герметичности шлифовых соединений измерительной камеры (ячейки) титратора. Шлифовые стеклянные соединения должны быть смазаны специальной смазкой для шлифовых соединений.
9.10 Температура в пробоотборной линии должна быть не ниже температуры в точке отбора пробы исследуемого газа (далее - точке отбора). Если температура в пробоотборной линии ниже температуры исследуемого газа в точке отбора, пробоотборную линию подогревают электронагревательными элементами, соответствующими требованиям ГОСТ 31370.
9.11 Если массовая концентрация сероводорода и меркаптанов в исследуемом газе (в пересчете на серу) не превышает 20% от предполагаемого значения массовой концентрации водяных паров, влияние указанных сернистых компонентов на результат измерений корректируют по формуле
где Wф - фактическая массовая концентрация водяных паров в исследуемом газе при 293,15 К (20,0 °C) и 101,325 кПа (1 атм), мг/м3;
Wи - измеренная массовая концентрация водяных паров в исследуемом газе при 293,15 К (20,0 °C) и 101,325 кПа (1 атм), мг/м3;
SRSH - массовая концентрация меркаптановой серы в исследуемом газе при 293,15 К (20,0 °C) и 101,325 кПа (1 атм), мг/м3, определяемая по ГОСТ 22387.2 или ГОСТ Р 53367.
Пример вычисления, учитывающий влияние сернистых соединений на результат измерений содержания водяных паров в природном газе, приведен в приложении Б.
Примечание - Если массовая концентрация сероводорода и меркаптанов в исследуемом газе (в пересчете на серу) не превышает 0,7% от измеренного значения массовой концентрации водяных паров, допускается не корректировать результат измерений по 9.11.
9.12 Если массовая концентрация сероводорода и меркаптанов в исследуемом газе (в пересчете на серу) превышает 20% от предполагаемой массовой концентрации водяных паров, но менее 30 мг/м3 (в пересчете на серу), влияние указанных серосодержащих компонентов можно устранить при помощи специальных фильтров.
9.13 Следует учитывать, что использование специальных фильтров приводит к увеличению времени продувки системы пробоподготовки на 5 - 30 мин в зависимости от содержания водяных паров в исследуемом газе.
9.14 При анализе газов с молярной долей водяных паров от 0,0002% до 0,001% для быстрого высушивания пробоотборной линии и измерительной камеры (ячейки) титратора между измерениями или для проведения холостого измерения при реализации кулонометрического метода допускается применять вспомогательный сухой газ, подаваемый из баллона (см. рисунок 2) или из линии подачи газа (см. рисунок 1).
9.15 В качестве сухого вспомогательного газа из баллона можно использовать любой инертный газ с достаточной степенью чистоты, например азот по ГОСТ 9293, аргон по ГОСТ 10157 или другой инертный газ с аналогичными характеристиками.
9.16 Вспомогательный газ осушают при помощи осушающего фильтра с пятиокисью фосфора или другого осушителя, обеспечивающего требуемую степень осушения, таким образом, чтобы значение молярной доли водяных паров во вспомогательном сухом газе не превышало 0,00001%.
9.17 Для удаления из исследуемого газа капель жидкости или механических примесей следует использовать специальный фильтр.
10.1 Сущность метода Карла Фишера
10.1.1 Сущность метода заключается в химическом взаимодействии йода с сернистым ангидридом, которое протекает в присутствии воды в специфической среде, содержащей органический полярный растворитель (как правило, метанол или этилцеллозольв) и азотистое основание (например, пиридин, имидазол и т.п.), с образованием соответствующих продуктов йодистоводородной и метилсерной кислоты с азотистым основанием по следующим реакциям (для варианта с растворителем - метанолом):
H2O + I2 + (RNH)SO3CH3 + 2RN = (RNH)SO4CH3 + 2(RNH)I, (4)
где RN - азотистое основание.
10.1.2 В зависимости от регистрируемой физической величины, связанной с содержанием водяных паров в исследуемом газе, используют титриметрический (волюмометрический) и кулонометрический методы Карла Фишера.
10.1.3 В титриметрическом методе фиксируется объем реактива Карла Фишера, затраченного на титрование воды из исследуемого газа в измерительной камере; в кулонометрическом - фиксируется количество электричества, затраченного на генерацию йода от начала до окончания реакции с водой из исследуемого газа в измерительной камере.
10.1.4 После завершения реакции воды из исследуемого газа с реактивом Карла Фишера в измерительной камере в растворе повышается концентрация свободного йода, что подтверждает окончание реакции.
10.1.5 Момент окончания реакции в зависимости от конфигурации титратора можно зафиксировать бипотенциометрическим или биамперометрическим способами.

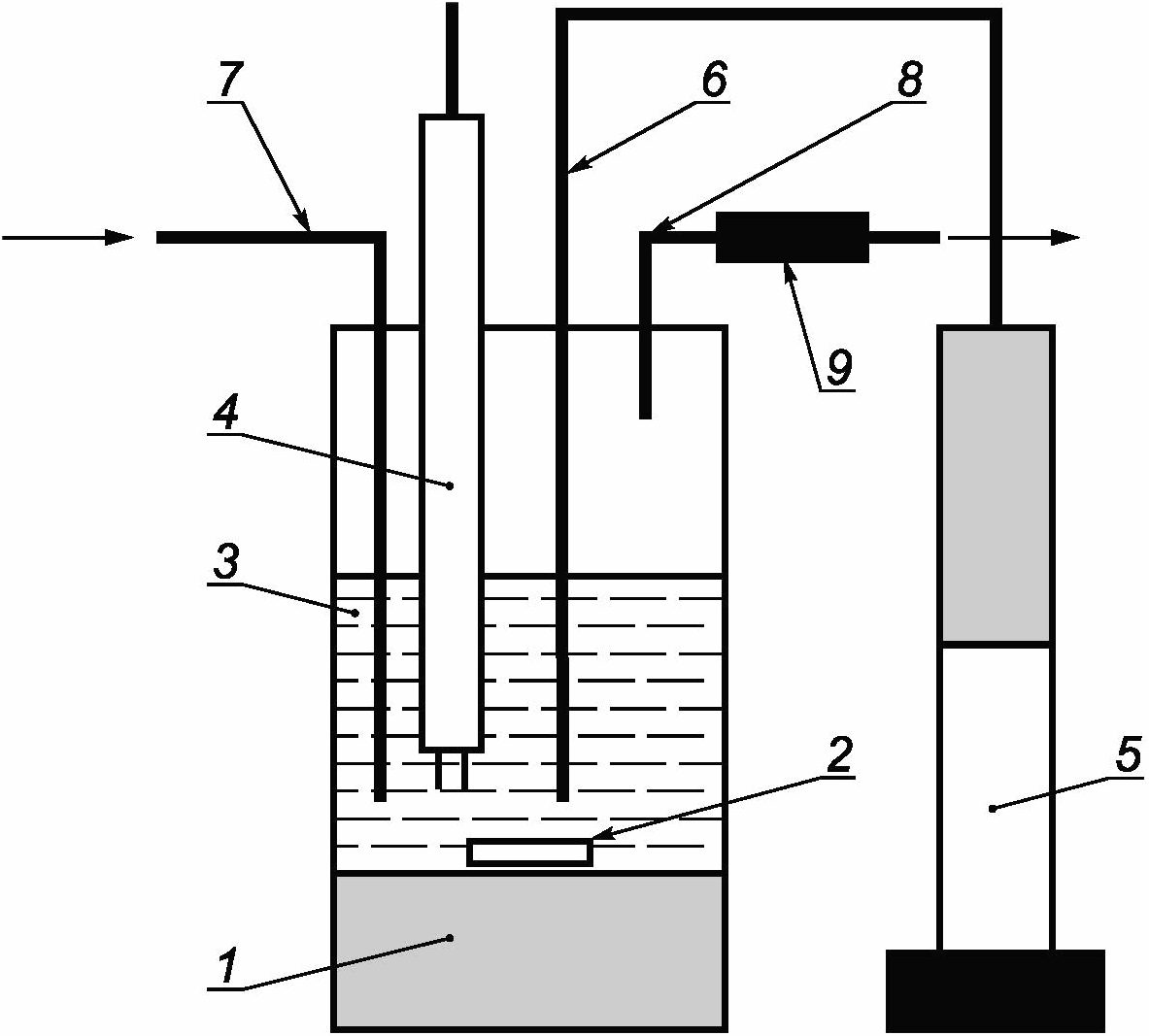

10.2 Титриметрический метод
10.2.1 Измеряют объем титранта (реактива Карла Фишера), израсходованного в процессе реакции с водой, поглощенной реактивом при пропускании через него известного объема исследуемого газа.
10.2.2 Момент окончания реакции титрования определяют бипотенциометрическим или биамперометрическим способом при помощи индикаторных электродов, погруженных в реактив Карла Фишера в измерительной камере.
10.2.3 Можно использовать ручную титровальную бюретку или автоматическую бюретку. В настоящем стандарте предусмотрено использование автоматической бюретки.
10.2.4 Массу воды в анализируемой пробе N, мг, вычисляют по объему израсходованного титранта (реактива Карла Фишера) по формуле
где V - объем реактива Карла Фишера, израсходованного на титрование пробы, см3;
T - титр реактива Карла Фишера, мг/см3.
10.2.5 Титр реактива Карла Фишера определяют, анализируя пробу с известным содержанием воды в соответствии с руководством по эксплуатации титратора.
10.2.6 При снижении значения титра реактива Карла Фишера ниже установленного в руководстве по эксплуатации титратора реактив в измерительной камере заменяют на свежий.
10.2.7 Титриметрический метод следует применять для диапазона величины молярной доли (массовой концентрации) водяных паров в природном газе от 0,001% (7,5 мг/м3) до 1,0% (7,5 г/м3).

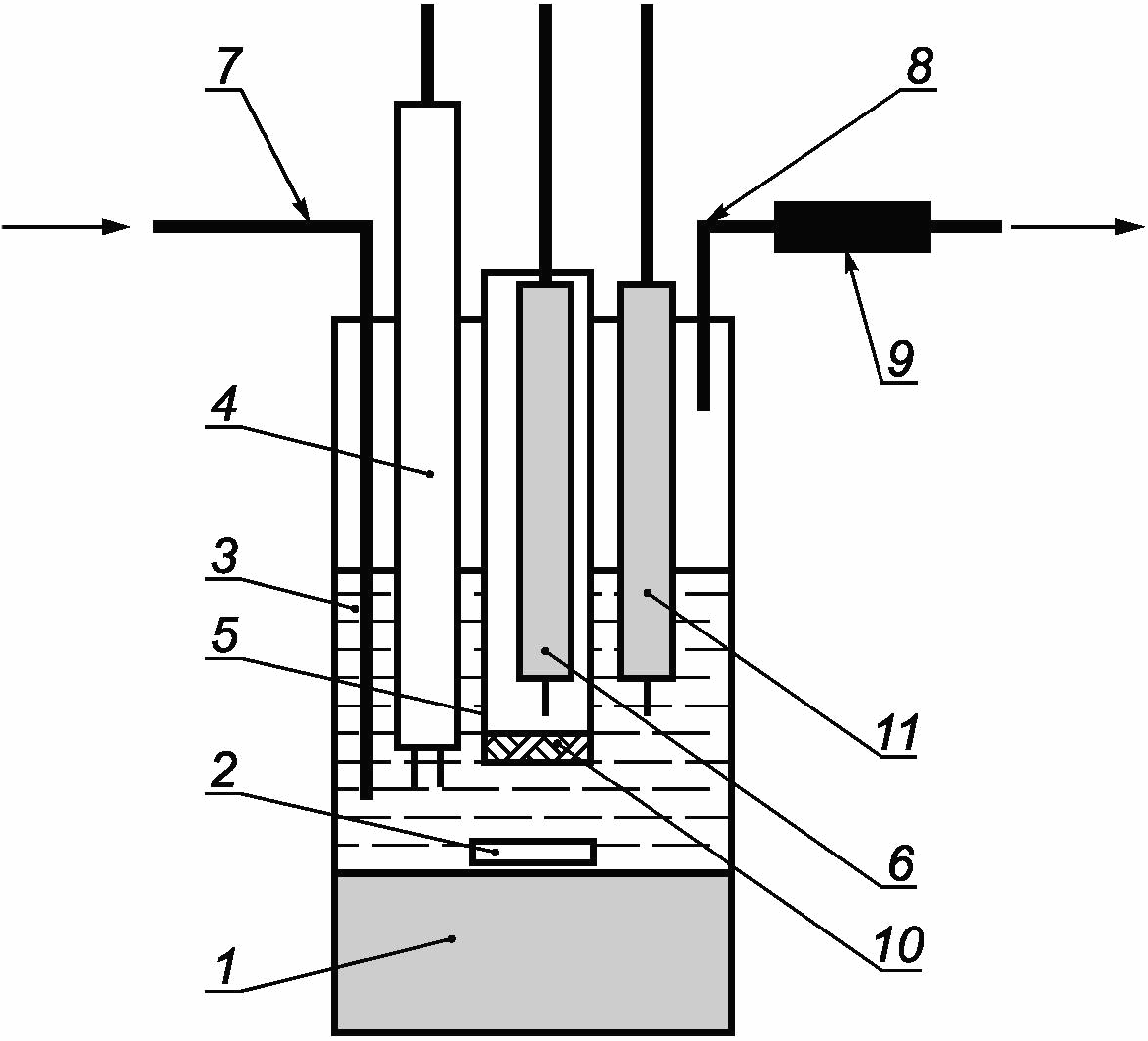

10.3 Кулонометрический метод
10.3.1 Измеряют количество электричества, затраченного на генерацию йода, при реакции с водой, поглощенной реактивом при пропускании через него известного объема исследуемого газа.
10.3.2 Момент окончания реакции титрования определяют бипотенциометрическим или биамперометрическим способом при помощи индикаторных электродов, погруженных в реактив Карла Фишера в измерительной камере.
10.3.3 Для кулонометрического метода используют только автоматический титратор.
10.3.4 Массу воды, содержащейся в анализируемой пробе, вычисляют в соответствии с законом Фарадея по количеству электричества, израсходованного по реакции Карла Фишера.
10.3.5 Титратор автоматически регистрирует время начала и окончания реакции (по изменению потенциала на индикаторных электродах), затем вычисляет массу воды N, мг или мкг, содержащейся в пропущенной через кулонометрическую ячейку пробе исследуемого газа по формуле
(6)где M - масса моля воды, равна 18015,3 мг/моль;
Q - количество электричества, прошедшего через раствор за время анализа, Кл;
z - количество электронов, переходящих по реакции Карла Фишера из раствора на электрод в пересчете на одну молекулу воды, равно 2;
F - постоянная Фарадея (F = 96485,33289 Кл/моль);
I - сила тока, измеренная титратором, А;
t - время электролиза (с момента начала до полного завершения титрования), с.
10.3.6 Кулонометрический метод следует применять для диапазона молярной доли (массовой концентрации) водяных паров в природном газе от 0,0002% (1,5 мг/м3) до 0,1% (0,75 г/м3).
10.4.1 В чистую сухую измерительную камеру (ячейку) наливают реактив Карла Фишера в количестве, не превышающем предельную величину, указанную в руководстве по эксплуатации используемого титратора или на конкретную измерительную камеру.
Примечание - Если в измерительной камере (ячейке) кулонометрического титратора анодное и катодное пространства разделены ион-проницаемой мембраной на отдельные камеры, то в анодную камеру заливают реактив Карла Фишера КФИ-АНОД, а в катодную камеру - КФИ-КАТОД или их аналоги.
10.4.2 Собирают титратор в соответствии с руководством по его эксплуатации.
Примечание - В измерительной камере следует обеспечить принудительное перемешивание реактива Карла Фишера при помощи магнитной мешалки.
10.4.3 Включают титратор, проверяют его готовность и проводят предварительные процедуры в соответствии с руководством по эксплуатации.
10.4.4 Перед началом основных измерений допускается проводить пробное титрование для определения пригодности реактива Карла Фишера. Критерием замены реактива может служить изменение его титра (для титриметрического метода), длительное время титрования известного количества воды или другой признак, указанный в руководстве по эксплуатации титратора.
10.4.5 При несоответствии реактива Карла Фишера критериям, указанным в 10.4.4, реактив заменяют свежим.
10.4.6 Используют имеющиеся в продаже реактивы Карла Фишера. Допускается также использовать реактив Карла Фишера, приготовленный в лабораторных условиях по методике, изложенной в ГОСТ 14870, который перед применением выдерживают не менее 24 ч.
10.4.7 Пробоотборное устройство, соответствующее требованиям ГОСТ 31370, продувают исследуемым газом, для чего полностью открывают запорный вентиль на несколько секунд, затем закрывают запорный вентиль и подсоединяют к пробоотборной линии.
10.4.8 Пробоотборную линию продувают исследуемым газом, полностью открывая запорный вентиль на несколько секунд, и затем подсоединяют систему пробоподготовки.
10.4.9 Собирают и подключают к пробоотборной линии систему пробоподготовки (см. рисунки 1 и 2) до вентилей тонкой регулировки 8, 9 включительно.
10.4.10 Открывают полностью запорный вентиль пробоотборного устройства, регулируют поток исследуемого газа сбросным вентилем 8 (при закрытом вентиле 9) для продувки пробоотборной линии и устанавливают расход исследуемого газа в пределах от 1,0 до 2,0 дм3/мин по СИ расхода, подсоединяя его к выходу вентиля 8.
10.4.11 После запуска исследуемого газа в пробоотборную систему, но до начала продувки, проверяют герметичность системы под рабочим давлением до вентилей 8, 9 путем обработки трубок и соединений пробоотборной системы пенящимся раствором.
10.4.12 При необходимости устраняют утечки, предварительно закрыв запорный вентиль и сбросив давление путем постепенного открытия вентиля 8 или 9. Затем выполняют процедуры по 10.4.10.
10.4.13 После продувки пробоотборной системы в течение 10 - 15 мин закрывают вентиль 8, подсоединяют к вентилю 9 входную трубку титратора, при помощи гибких трубок подсоединяют к выходу титратора последовательно осушающую трубку, СИ расхода и газовый счетчик.
10.4.14 Затем плавно приоткрывают вентиль 9 и устанавливают расход газа через камеру титратора, равный 1 дм3/мин.
10.4.15 Проверяют отсутствие утечек исследуемого газа, начиная с вентиля 9 и далее по схеме до газового счетчика, путем обработки соединений пенящимся раствором.
10.4.16 При необходимости устраняют негерметичность соединений, предварительно закрыв вентиль 9. Затем повторяют процедуры начиная с 10.4.14.
10.4.17 После проверки герметичности соединений закрывают вентиль 9 и приступают к выполнению измерений.
10.4.18 Перед началом выполнения измерений убеждаются в готовности титратора к началу измерений по индикации на его дисплее или проводят процедуры в соответствии с руководством по эксплуатации титратора для его приведения в состояние готовности.
10.5.1 При помощи вентиля тонкой регулировки устанавливают расход исследуемого газа через измерительную камеру в зависимости от предполагаемой молярной доли водяных паров в соответствии с таблицей 1 и одновременно фиксируют начальные показания газового счетчика.
Таблица 1
в зависимости от предполагаемой молярной доли водяных паров
в исследуемом газе при реализации титриметрического метода
Карла Фишера
10.5.2 Пропускают через измерительную камеру объем исследуемого газа, указанный в таблице 1, в зависимости от предполагаемой молярной доли водяных паров, затем перекрывают вентиль регулирования расхода и фиксируют конечное показание газового счетчика.
10.5.3 После пропускания заданного объема исследуемого газа через измерительную ячейку включают титратор на измерение, если он не автоматический.
10.5.4 После окончания измерений записывают показания титратора (количество измеренной воды), мг. Допускается записывать объем использованного на титрование реактива Карла Фишера с точностью до 1 мкл.
10.5.5 Записывают показания газового счетчика, а также значения температуры окружающей среды (газа в счетчике) и атмосферное давление (давление в счетчике).
10.5.6 Вычисляют массовую концентрацию водяных паров W, мг/м3, в исследуемом газе по результатам измерений по формуле
, (7)где N - масса воды в пропущенном объеме исследуемого газа, определенная титратором, мг [для титриметрического метода N предварительно определяют по формуле (3)];
tk - температура исследуемого газа в газовом счетчике, измеренная при проведении испытаний, °C;
Примечания
1 Если при измерении объема исследуемого газа температура в газовом счетчике изменилась более чем на 0,5 °C, за температуру исследуемого газа следует принимать среднеарифметическое значение начальной и конечной температур в период измерений в газовом счетчике.
2 Если при измерении объема исследуемого газа температура в газовом счетчике изменилась более чем на 2,0 °C, измерение следует провести повторно;
V - объем исследуемого газа, пропущенного через измерительную камеру титратора, измеренный газовым счетчиком, дм3;
Pa - абсолютное давление в газовом счетчике, кПа;
Pt - давление насыщенного водяного пара при температуре tk, определяемое по приложению В, кПа.
10.5.7 При необходимости коррекции измеренного значения массовой концентрации водяных паров в исследуемом газе с учетом влияния сернистых соединений используют формулу (1).
10.5.8 Значения молярной доли водяных паров в исследуемом газе вычисляют, используя значения массовой концентрации водяных паров по приложению А.
10.5.9 Повторяют процедуры измерений по 10.5.1 - 10.5.8 в условиях повторяемости еще три раза. При обработке результатов измерений учитывают результаты двух последних измерений.
10.5.10 Обработка и оформление результатов измерений - по разделу 12.
10.5.11 Контроль точности измерений - по разделу 13.
10.6.1 Соединяют входную трубку измерительной камеры титратора с вентилем тонкой регулировки расхода исследуемого газа, предварительно подключив осушающую трубку и газовый счетчик к выходному патрубку измерительной камеры титратора.
10.6.2 При помощи вентиля тонкой регулировки устанавливают расход исследуемого газа через измерительную камеру титратора в зависимости от предполагаемой молярной доли водяных паров в исследуемом газе в соответствии с таблицей 2, одновременно фиксируют начальные показания газового счетчика.
Таблица 2
в зависимости от предполагаемой молярной доли водяных паров
в исследуемом газе при реализации кулонометрического метода
Карла Фишера
10.6.3 Пропускают через измерительную камеру титратора объем исследуемого газа, указанный в таблице 2, в зависимости от предполагаемой молярной доли водяных паров, затем закрывают вентиль регулирования расхода исследуемого газа и фиксируют конечное показание газового счетчика.
10.6.4 После пропускания заданного объема исследуемого газа через измерительную камеру титратора включают титратор на измерение, если он не автоматический.
10.6.5 После окончания измерений записывают показания титратора (массу измеренной воды).
10.6.6 Записывают показания газового счетчика, а также значения температуры окружающей среды (газа в счетчике) и атмосферного давления.
10.6.7 При измерении малых значений молярной доли водяных паров (от 0,001% до 0,0002%) следует провести предварительное холостое измерение на исследуемом газе, осушенном пятиокисью фосфора, с целью определения значения "фоновой влажности газа" для компенсации расхода йода из реактива Карла Фишера при продувке его исследуемым газом.
10.6.8 Холостое измерение проводят по 10.6.2 - 10.6.6 с осушенным исследуемым газом. Учитывают массу воды при холостом титровании, если ее значение превышает значение эквивалентной массовой концентрации водяных паров в газе 0,1 мг/м3 с учетом пропущенного через измерительную камеру титратора объема осушенного исследуемого газа.
10.6.9 Следует строго соблюдать условие равенства объемов осушенного и исследуемого газов, пропускаемых через ячейку при холостом и основном измерениях.
10.6.10 Вычисляют массовую концентрацию водяных паров W, мг/м3, в исследуемом газе по формуле
где N - масса воды в пропущенном объеме исследуемого газа, определенная титратором, мг;
No - масса воды в пропущенном объеме осушенного исследуемого газа, определенная титратором при холостом измерении, мг;
Примечание - Значение No принимают равным нулю, если не проводят холостое измерение;
tk - температура исследуемого газа в газовом счетчике при проведении испытаний, °C.
Примечания
1 Если при измерении объема исследуемого газа температура в газовом счетчике изменилась более чем на 0,5 °C, за температуру следует принимать среднеарифметическое значение начальной и конечной температуры в газовом счетчике.
2 Если при измерении объема исследуемого газа температура в газовом счетчике изменилась более чем на 2,0 °C, измерение следует провести повторно;
V - объем исследуемого газа, пропущенного через измерительную камеру (ячейку), дм3;
Pa - абсолютное давление в газовом счетчике, кПа;
Pt - давление насыщенного водяного пара при температуре tk (см. приложение В), кПа.
10.6.11 При необходимости коррекции значения массовой концентрации водяных паров в исследуемом газе с учетом влияния сернистых соединений используют формулу (1).
10.6.12 Значения молярной доли водяных паров в исследуемом газе вычисляют по значениям массовой концентрации водяных паров по приложению А.
10.6.13 Повторяют процедуру измерения по 10.6.2 - 10.6.12 в условиях повторяемости еще три раза. При обработке результатов измерений используют результаты двух последних измерений.
10.6.14 Обработка и оформление результатов измерений - по разделу 12.
10.6.15 Контроль точности измерений - по разделу 13.
11.1 Значения доверительных границ относительной погрешности и среднеквадратического отклонения повторяемости результатов измерений молярной доли водяных паров в природном газе титриметрическим методом Карла Фишера приведены в таблице 3.
Таблица 3
измерений молярной доли водяных паров в природном газе
титриметрическим методом Карла Фишера
11.2 Значения доверительных границ относительной погрешности и среднеквадратического отклонения повторяемости результатов измерений молярной доли водяных паров в природном газе кулонометрическим методом Карла Фишера приведены в таблице 4.
Таблица 4
измерений молярной доли водяных паров в природном газе
кулонометрическим методом Карла Фишера
12.1 За результат измерения молярной доли водяных паров в исследуемом газе принимают среднеарифметическое значение результатов двух последовательных измерений молярной доли водяных паров, полученных в условиях повторяемости, если выполняется условие приемлемости, которое выражается соотношением
где X1, X2 - результаты двух последовательных измерений молярной доли водяных паров в исследуемом газе, полученные в условиях повторяемости, %;
Xср2 - среднеарифметическое значение результатов двух последовательных измерений молярной доли водяных паров в исследуемом газе (X1 и X2), %;
r(Xср2) - значение предела повторяемости двух измерений, которое вычисляют по формуле
, (10)где 2,77 - коэффициент критического диапазона двух результатов измерений;
- среднеквадратическое отклонение повторяемости результатов измерений молярной доли водяных паров, вычисленное при Xср2, % (см. раздел 11).12.2 Если условие по формуле (9) не выполняется, проводят еще одно дополнительное измерение в условиях повторяемости по 10.5 (для титриметрического метода) и по 10.6 (для кулонометрического метода) и для дальнейшей обработки используют результаты последних трех измерений содержания водяных паров, полученные в условиях повторяемости.
12.3 За результат измерения молярной доли водяных паров принимают среднеарифметическое значение результатов трех последовательных измерений, полученных в условиях повторяемости, если выполняется условие приемлемости, которое выражается соотношением
где Xmax, Xmin - максимальное и минимальное значения результатов трех последовательных измерений молярной доли водяных паров, полученных в условиях повторяемости, %;
Xср3 - среднеарифметическое значение результатов трех последовательных измерений молярной доли водяных паров в исследуемом газе, полученных в условиях повторяемости, %;
CR0,95(Xср3) - значение критического диапазона для уровня вероятности P = 0,95, %, которое вычисляют по формуле
, (12)где 3,3 - коэффициент критического диапазона для результатов трех измерений;
- среднеквадратическое отклонение повторяемости результатов измерений молярной доли водяных паров, вычисленное при Xср3, % (см. раздел 11).12.4 Результат измерения молярной доли водяных паров в исследуемом газе представляют в следующей записи:
, P = 0,95, (13)где Xср - среднеарифметическое значение двух или трех результатов измерений молярной доли водяных паров в исследуемом газе, признанных приемлемыми по 12.1 или 12.3, %;
- доверительные границы относительной погрешности результата измерений молярной доли водяных паров, рассчитанные при Xср, % (см. раздел 11).12.5 В случае невыполнения условия по формуле (11) результат измерения молярной доли водяных паров в исследуемом газе представляют в виде следующей записи:
, P = 0,95, (14)где X(2) - второй наименьший из трех результатов последовательных измерений молярной доли водяных паров в исследуемом газе, полученных в условиях повторяемости, %;
- доверительные границы относительной погрешности результата измерений молярной доли водяных паров, рассчитанные при X(2), % (см. раздел 11).12.6 Если измеренное значение молярной доли водяных паров в исследуемом газе выходит за нижний предел полного диапазона измерений соответствующего метода, результат измерения представляют в виде следующей записи:
X < Xн, (15)
где Xн - нижний предел полного диапазона измерений для соответствующего метода измерений молярной доли водяных паров в исследуемом газе, %.
12.7 Если измеренное значение молярной доли водяных паров в исследуемом газе выходит за верхний предел полного диапазона измерений соответствующего метода, результат измерения представляют в виде следующей записи:
X > Xв, (16)
где Xв - верхний предел полного диапазона измерений для соответствующего метода измерений молярной доли водяных паров в исследуемом газе, %.
13.1 Контроль точности измерений проводят при первичном внедрении метода в испытательной лаборатории и затем не реже одного раза в год, а также после ремонта, замены, модификации заводских настроек или конфигурации титратора либо входящего в его комплект оборудования.
13.2 Контроль точности измерений титратором проводят, анализируя на титраторе известное количество воды и сравнивая полученный результат с известным значением.
13.3 Для анализа по 13.2 в измерительную камеру титратора вводят пробу дистиллированной воды (аттестованный стандартный образец с известным содержанием воды) или пропускают через камеру титратора газ с известной молярной долей водяных паров (при помощи генератора влажного газа).
13.4.1 Готовят титратор к выполнению измерений по 10.4.
13.4.2 При помощи сухого чистого шприца соответствующего объема отбирают пробу дистиллированной воды или ГСО с расчетом, чтобы количество чистой воды, попадающей в измерительную камеру титратора находилось в диапазонах значений от 0,5 до 5 мг для кулонометрического метода и от 5 до 50 мг - для титриметрического метода.
13.4.3 Для определения массы введенной пробы воды взвешивают на весах шприц с пробой перед введением пробы и после него. За массу введенной пробы воды принимают разность измеренных значений массы (с учетом массовой концентрации воды при использовании ГСО), результаты измерения и расчетов значений массы округляют до 0,0001 г.
13.4.4 Проводят измерение массы воды в анализируемой пробе в соответствии с руководством по эксплуатации титратора.
13.4.6 Вычисляют допускаемое относительное расхождение
. (17)13.4.7 Допускаемое относительное расхождение
где
где
mв - масса дистиллированной воды, определенная с помощью весов, мг;
где
mгсо - масса образца ГСО, определенная с помощью весов, мг;
13.4.8 В случае невыполнения условия по формуле (18) проводят повторный контроль точности измерений соответствующим методом по 13.4.1 - 13.4.5.
13.4.9 В случае повторного невыполнения условия по формуле (18) результат измерения массы воды соответствующим методом признают недостоверным и проводят мероприятия по выявлению и устранению причин недостоверности результатов измерений.
13.4.10 Недостоверность результатов измерений может быть вызвана отступлением от требований руководства по эксплуатации титратора или его неисправностью.
13.4.11 После устранения причин недостоверности результатов измерений повторяют контроль точности измерений по 13.4.
13.5.2 Устанавливают на генераторе влажного газа значение молярной доли водяных паров в диапазоне от 0,001% до 0,5%.
13.5.3 Проводят предварительную подготовку титратора к выполнению измерений по 10.4.
13.5.4 Определяют молярную долю водяных паров в генерируемой парогазовой смеси методом Карла Фишера по 10.5 или 10.6 титриметрическим или кулонометрическим методом соответственно.
13.5.5 Вычисляют допускаемое относительное расхождение
. (21)13.5.6 Допускаемое относительное расхождение
где
13.5.7 При невыполнении условия по формуле (22) проводят повторный контроль точности измерений соответствующим методом по 13.5.1 - 13.5.6.
13.5.8 При повторном невыполнении условия по формуле (22) результат измерения молярной доли водяных паров соответствующим методом считают недостоверным и проводят мероприятия по выявлению и устранению причин недостоверности результатов измерений молярной доли водяных паров в исследуемом газе.
13.5.9 Недостоверность результатов измерений может быть вызвана отступлением от требований руководства по эксплуатации титратора или его неисправностью.
13.5.10 После устранения причин недостоверности результатов измерений повторяют контроль точности измерений по 13.5.
(справочное)
В ПРИРОДНОМ ГАЗЕ
А.1 Для пересчета значений молярной доли X, %, в массовую концентрацию W, мг/м3, при температуре 20,0 °C и давлении 101,325 кПа водяных паров в природном газе используют формулы:
А.2 Допускается использовать значения концентрации водяных паров в природном газе в разных единицах по таблице А.1.
Таблица А.1
(при 20,0 °C и 101,325 кПа) в природном газе, вычисленные
по формулам (А.1) и (А.2).
(справочное)
НА РЕЗУЛЬТАТ ИЗМЕРЕНИЙ СЕРНИСТЫХ СОЕДИНЕНИЙ
Б.1 Пример вычисления значения фактической массовой концентрации водяных паров в природном газе, содержащем сернистые соединения
Б.1.1 Исходные данные для исследуемого газа:
- предполагаемая массовая концентрация водяных паров - 75 мг/м3;
- измеренная массовая концентрация сероводорода - 5 мг/м3;
- измеренная массовая концентрация меркаптановой серы - 10 мг/м3;
- измеренная массовая концентрация водяных паров Wи - 76 мг/м3.
Б.1.2 Проверка условия по 9.10
Вычисляют массовую концентрацию сероводородной серы в исследуемом газе при 293,15 К (20,0 °C) и 101,325 кПа (1 атм), мг/м3, по формуле (2)
. (Б.1)Сумма массовых концентраций сернистых соединений в пересчете на серу составляет менее 20% от предполагаемой массовой концентрации водяных паров, поэтому можно использовать формулу (1)
. (Б.2)Б.1.3 Вычисляют фактическую массовую концентрацию водяных паров по формуле (1)
Wф = 76 - 0,5625·4,7 - 0,28125·10 =
= 76 - 2,6 - 2,8 = 70,6 мг/м3. (Б.3)
В результате вычислений получают Wф - значение фактической массовой концентрации водяных паров в исследуемом газе при температуре 293,15 К (20,0 °C) и давлении 101,325 кПа (1 атм), мг/м3.
(справочное)
В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ
Значения давления насыщенных водяных паров в природном газе в зависимости от температуры приведены в таблице В.1.
Таблица В.1
в зависимости от температуры
(справочное)
СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ИЗМЕРИТЕЛЬНЫХ КАМЕР (ЯЧЕЕК)
ДЛЯ МЕТОДА КАРЛА ФИШЕРА
Г.1 Схематическое изображение измерительной камеры (ячейки) титратора для метода Карла Фишера приведено на рисунке Г.1.
![]() 1 - магнитная мешалка; 2 - якорь магнитной мешалки;
3 - измерительная камера (ячейка); 4 - индикаторные
электроды; 5 - автоматическая поршневая бюретка; 6 - трубка
подачи реактива; 7 - трубка подачи исследуемого газа;
8 - трубка выхода исследуемого газа; 9 - осушающая трубка
измерительной камеры (ячейки) титратора
Г.2 Схематическое изображение измерительной камеры (ячейки) титратора без разделительной мембраны с перемешиванием магнитной мешалкой для кулонометрического варианта метода Карла Фишера приведено на рисунке Г.2.
![]() 1 - магнитная мешалка; 2 - якорь магнитной мешалки;
3 - измерительная камера (ячейка);
4 - индикаторные электроды; 5 - катодная камера; 6 - катод;
7 - трубка для подачи исследуемого газа; 8 - трубка
для выхода исследуемого газа; 9 - осушающая трубка;
10 - фильтр; 11 - анод
(ячейки) титратора без разделительной мембраны
для кулонометрического варианта метода Карла Фишера
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/48/gost_42779.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
