"ГОСТ Р 8.869-2014. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров спектров электронного парамагнитного резонанса"
(утв. и введен в действие Приказом Росстандарта от 11.06.2014 N 537-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом ТК 206 "Эталоны и поверочные схемы" Подкомитетом 206.16 "Эталоны и поверочные схемы в области измерений параметров аэрозолей, взвесей и порошкообразных материалов"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 537-ст

4 ВВЕДЕН ВПЕРВЫЕ

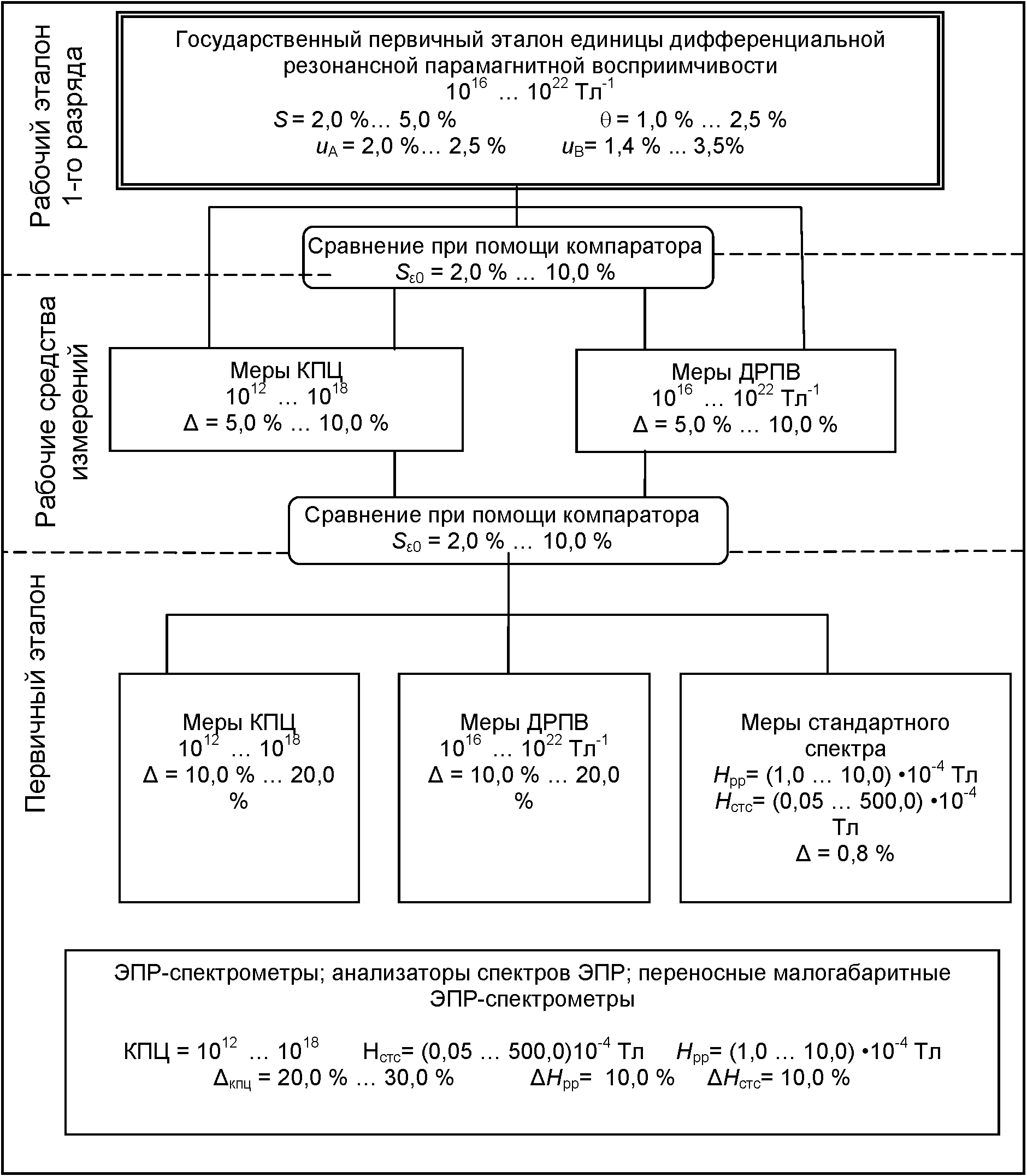

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений параметров спектров электронного парамагнитного резонанса (см. рисунок А.1 приложения А) и устанавливает порядок передачи размера единицы количества парамагнитных центров (КПЦ) - единица измерения 1 (один) - и связанной с ней единицы дифференциальной резонансной парамагнитной восприимчивости (ДРПВ) - единица измерений Тесла^-1 - от государственного первичного эталона рабочим средствам измерений с помощью рабочих эталонов.

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.381-2009 Государственная система обеспечения единства измерений. Эталоны. Способы выражения точности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В качестве государственного первичного эталона единицы дифференциальной резонансной парамагнитной восприимчивости (далее - ДРПВ) используют государственный эталон ГЭТ 83-75, в состав которого входит комплекс средств измерений:

- абсолютный радиоспектрометр электронного парамагнитного резонанса (абсолютный ЭПР-спектрометр);

- относительный радиоспектрометр электронного парамагнитного резонанса (относительный ЭПР-спектрометр);

- комплект мер количества парамагнитных центров, аттестованных при помощи абсолютного ЭПР-спектрометра.

Воспроизведение единицы КПЦ и ДРПВ на государственном первичном эталоне осуществляется с помощью косвенных измерений значений величин, входящих в уравнение измерений, а именно:

- максимального значения относительного уровня сигнала ЭПР в эталонной мере КПЦ на основе дифенилпикрилгидразила, кристаллизованного из толуола;

- добротности рабочего резонатора абсолютного ЭПР-спектрометра;

- ширины линии ЭПР;

- температуры внутри рабочего резонатора;

- частоты СВЧ-генератора.

3.2 Государственный первичный эталон обеспечивает воспроизведение единицы КПЦ в диапазоне значений от 10¹² до 10¹⁸ и единицы ДРПВ в диапазоне значений от 10¹⁶ до 10²² Тл^-1.

3.3 Государственный первичный эталон обеспечивает воспроизведение единицы КПЦ и ДРПВ с показателями точности:

- S, в процентах, - СКО результата измерений в абсолютной форме при 10 независимых наблюдениях (ГОСТ 8.381 пункт 3.2);

- , в процентах, - доверительная граница суммарной НСП при P = 0,99 (ГОСТ 8.381 пункт 3.2);

- u_A, в процентах, - стандартная неопределенность результата измерений, оцениваемая по типу A при 10 независимых наблюдениях;

- u_B, в процентах, - стандартная неопределенность результата измерений, оцениваемая по типу B.

Численные значения показателей точности не должны превышать указанных в таблицах 1 - 4.

3.3 Государственный первичный эталон применяют для передачи единицы КПЦ и ДРПВ:

- рабочим эталонам 1-го разряда методом прямых измерений с СКО, S, в диапазоне от 3,0% до 10,0% (стандартной неопределенностью типа A, u_A, в диапазоне от 3,0% до 10,0%).

4.1 В состав рабочего эталона 1-го разряда входит набор мер со значениями КПЦ от 10¹² до 10¹⁸, чему соответствуют значения ДРПВ от 10¹⁶ до 10²² Тл^-1 с погрешностью (суммарной стандартной неопределенностью u_c) не более 10% при 10 независимых наблюдениях.

5.1 В качестве рабочих средств измерений применяют меры КПЦ и ДРПВ, меры стандартного спектра ЭПР, а также ЭПР-спектрометры. Конструктивные и метрологические характеристики этих СИ определяются условиями их применения у потребителей. Установление действительных метрологических характеристик каждой индивидуальной меры производится путем ее поверки (калибровки) на рабочем эталоне в соответствии с нормативной документацией.
