"ГОСТ Р 53734.5.3-2013 (МЭК 61340-5-3:2010). Национальный стандарт Российской Федерации. Электростатика. Защита электронных устройств от электростатических явлений. Требования к упаковке изделий, чувствительных к электростатическим разрядам"
(утв. и введен в действие Приказом Росстандарта от 27.06.2013 N 265-ст)

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-производственная фирма "Диполь" (ЗАО "Научно-производственная фирма "Диполь") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 072 "Электростатика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2013 г. N 265-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61340-5-3:2010 "Электростатика. Часть 5-3: Защита электронных устройств от электростатических явлений. Требования к упаковке изделий, чувствительных к электростатическим разрядам" (IEC 61340-5-3:2010 "Electrostatics - Part 5-3: Protection of electronic devices from electrostatic phenomena - Properties and requirements classification for packaging intended for electrostatic discharge sensitive devices", MOD).

При этом дополнительные слова (фразы, показатели, ссылки), включенные в текст стандарта с учетом потребностей экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5 (пункт 3.5).

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Январь 2017 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

При производстве, транспортировании и хранении чувствительных к электростатическим разрядам устройств (ЧЭСР) их упаковка должна обеспечивать предотвращение повреждений от статического электричества.

Кроме того, упаковка ЧЭСР должна предотвращать физические повреждения и повреждения от воздействия окружающей среды.

Настоящий стандарт определяет характеристики упаковки, которая требуется для защиты чувствительных к электростатическим разрядам устройств (ЧЭСР) на всех стадиях производства, транспортирования и хранения. В стандарте приведены ссылки на методы испытаний для оценки характеристик упаковки, упаковочных материалов и свойств материалов. Приведены также предельные допускаемые значения технических характеристик.

Стандарт не содержит сведений о защите от электромагнитных и радиочастотных помех, электромагнитных импульсов и летучих веществ в окружающей среде.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 53734.2.3-2010 Электростатика. Часть 2-3. Методы определения электрического сопротивления твердых плоских материалов, используемых с целью предотвращения накопления электростатического заряда (МЭК 61340-2-3:2000 "Электростатика. Часть 2-3. Методы тестирования для определения сопротивления и удельного сопротивления твердых плоских материалов, используемых для предотвращения накопления электромеханического заряда", MOD)

ГОСТ Р 53734.3.1-2013 Электростатика. Методы моделирования электростатических явлений. Электростатический разряд. Модель человеческого тела (МЭК 61340-3-1:2006, MOD)

ГОСТ Р 53734.3.2-2013 Электростатика. Методы моделирования электростатических явлений. Электростатический разряд. Модель механического устройства (МЭК 61340-3-2:2006, MOD)

ГОСТ Р 53734.4.8-2012 Электростатика. Часть 4.8. Методы испытаний для прикладных задач. Экранирование разрядов. Пакеты (МЭК 61340-4-8:2010, MOD)

ГОСТ Р 53734.5.1-2009 Электростатика. Защита электронных устройств от электростатических явлений. Общие требования (МЭК 61340-5-1:2007, MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 электростатический разряд; ЭСР (electrostatic discharge; ESD): Перенос заряда между телами с разным электростатическим потенциалом.

3.2 чувствительное к электростатическому разряду устройство; ЧЭСР (electrostatic discharge sensitive device; ESDS): Устройство, микросхема или сборка, которые могут быть повреждены электростатическими полями или разрядами.

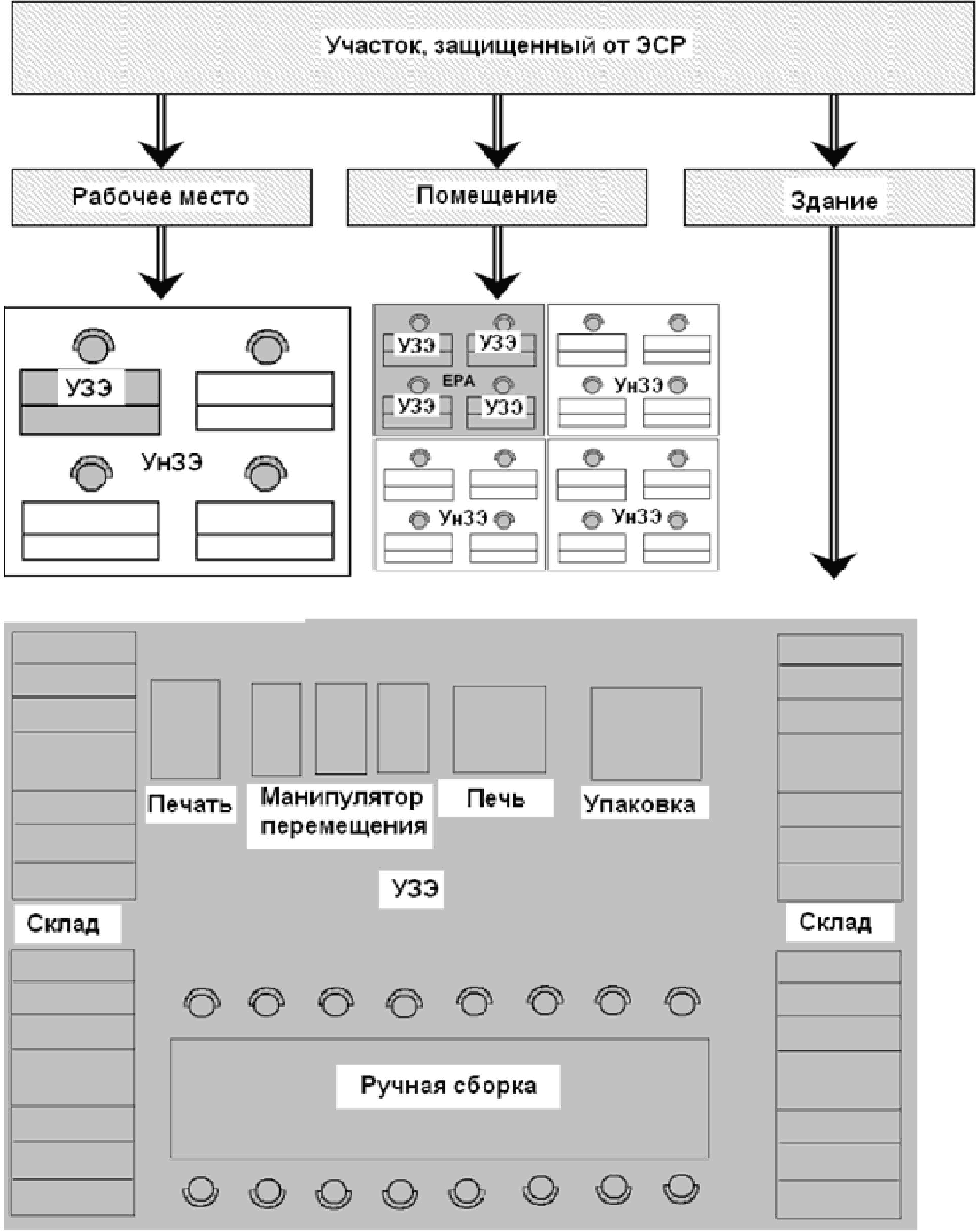

3.3 участок, защищенный от ЭСР; УЗЭ (ESD protected area; EPA): Участок, в пределах которого обращение с ЧЭСР предполагает допустимый риск повреждения от электростатического разряда или полей.

3.4 незащищенная зона; УНЗЭ (unprotected area; UPA): Любые, кроме УЗЭ, участки (см. рисунок 2).

3.5 контактирующая упаковка (intimate packaging): Материал, непосредственно контактирующий с ЧЭСР.

3.6 неконтактирующая упаковка (proximity packaging): Материал, не контактирующий с ЧЭСР непосредственно и используемый для упаковки одного или более устройств.

3.7 вторичная упаковка (secondary packaging): Материал, используемый в первую очередь для придания дополнительной физической защиты снаружи неконтактирующей упаковки.

3.8 объемное сопротивление (volume resistance), Ом: Отношение постоянного напряжения, В, приложенного между двумя электродами на двух (противоположных) поверхностях образца к току, А, между электродами.

3.9 поверхностное сопротивление (surface resistance), Ом: Отношение постоянного напряжения, В, приложенного между двумя электродами поверхности образца к току, А, между электродами.

Требования настоящего стандарта могут не подходить для ряда прикладных задач. Во избежание ошибок осуществляют оценку применимости каждого требования к конкретной задаче. По завершении оценки применимости требования могут быть дополнены, изменены или удалены.

Решение о возможности применения, включая дополнения, должно быть документировано.

Транспортирование ЧЭСР требует упаковки, защищающей от электростатических явлений. В пределах УЗЭ, где электростатические риски контролируются, такая защитная упаковка необязательна.

При использовании в УЗЭ в качестве контактирующей упаковки применяют рассеивающие или проводящие материалы.

Устройства, чувствительные к напряжению менее 100 В по модели человеческого тела (МЧТ), требуют дополнительной защиты в зависимости от требований, выдвигаемых областью применения устройств или программой управления ЭСР.

Примечание - В случаях, когда существует опасность повреждений от разряда по модели заряженного устройства, предпочтительными являются рассеивающие материалы.

Перемещение чувствительных устройств вне УЗЭ должно осуществляться в защитной упаковке, удовлетворяющей следующим условиям:

a) контактирующая упаковка выполнена из рассеивающего или проводящего материала;

b) должно быть обеспечено экранирование электростатического разряда.

Примечание 1 - Если материал, обеспечивающий экранирование электростатического поля, используется также для экранирования разряда, то используется комбинация соответствующих материалов.

Примечание 2 - В случаях, когда существует опасность повреждений от ЭСР по модели заряженного устройства, предпочтительнее использование рассеивающих материалов.

Материалы и виды упаковок, пригодные для защиты ЧЭСР устройств, обладают следующими свойствами:

a) характеристики сопротивления:

- проводящие,

- рассеивающие;

b) характеристики экранирования:

- электростатический разряд,

- электростатическое поле.

Большинство обычных упаковочных материалов являются изоляторами, которые накапливают заряд. Снижение изоляционных характеристик материала обеспечивает возможность стекания заряда с упаковки на материалы с меньшим потенциалом.

Допустимые пределы сопротивления устанавливают с учетом конкретных задач. Материалы упаковки могут быть классифицированы по пределам допустимых сопротивлений.

Проводящие элементы могут проходить по поверхности материала упаковки, сквозь него или применяют оба способа. Проводящие по поверхности материалы должны обладать поверхностным сопротивлением менее 10⁴ Ом.

Проводящие по объему материалы должны обладать поверхностным сопротивлением менее 10⁴ Ом.

Проводящие материалы для экранирования электростатического поля должны обладать однородным слоем с поверхностным и объемным сопротивлениями менее 10³ Ом.

Для классификации материалов, обеспечивающих экранирование от электростатического поля, допускается применять другие способы.

Примечание - Приведенные значения сопротивлений необязательно обеспечивают экранирование от электромагнитных и радиочастотных помех, электромагнитных импульсов.

Поверхностное или объемное сопротивление рассеивающих материалов должно быть в диапазоне от 10⁴ до 10¹¹ Ом.

Поверхностное или объемное сопротивление рассеивающих материалов должно превышать 10¹¹ Ом.

Примечание - Экранирующие упаковочные материалы предохраняют чувствительные электронные устройства от электростатических разрядов и полей, которые находятся вне упаковки.

Экранирующая электростатические разряды упаковка способна ослаблять электростатический заряд. Электростатический разряд внутри экранирующей упаковки не должен превышать 50 нДж, при измерении в соответствии с ГОСТ Р 53734.4.8 или другим эквивалентным способом измерений.

Упаковка, экранирующая электростатическое поле, должна ослаблять электростатическое поле.

Примечание - Материалы, экранирующие электростатическое поле, могут пропускать ток сквозь объем.

Таблицы 1 и 2 представляют способы испытаний материалов и готовых изделий (упаковок). Предпочтение следует отдавать испытаниям готовой продукции.

Защищающая от ЭСР упаковка должна быть маркирована классификационным символом ЭСР (см. рисунок 1) или другим способом в соответствии с контрактом, заявкой покупателя на покупку, чертежами или иной документацией.

Под классификационным символом ЭСР должен быть расположен код основного назначения (см. рисунок 1):

S - экранирование электростатического разряда;

F - экранирование электростатического поля;

C - электростатическая проводимость;

D - электростатическое рассеивание.

Маркировка упаковки должна содержать сведения, позволяющие определить изготовителя и информацию о дате производства и партии товара.

Дата производства и номер партии должны обеспечивать прослеживаемость товара в целях получения информации о контроле качества конкретной партии товара.

При выборе антистатических упаковочных материалов следует учитывать окружающую среду и чувствительность устройств.

Так как угроза чувствительному устройству при обращении вне защищенного от ЭСР участка (УЗЭ) не может быть оценена, ЧЭСР устройства должны быть упакованы в защитную упаковку всегда, когда устройство покидает пределы УЗЭ (см. таблицу A.1).

Если чувствительность ЧЭСР устройства неизвестна, а само устройство перемещается вне УЗЭ, оно должно быть в упаковке, которая обеспечивает защиту от электростатических полей и экранирует электростатические разряды.

Тем не менее, если чувствительность ЧЭСР и угрозы окружающей среды известны, уровень защиты упаковки может быть снижен.

Хотя уравнивание потенциалов или параллельное соединение выводов не всегда допускается при использовании антистатической упаковки, оно может быть эффективным способом для минимизации повреждений. При параллельном соединении выводы устройств или разъемов, различные части этих устройств будут иметь одинаковый электрический потенциал. Необязательно части одного устройства будут обладать нулевым потенциалом, но то, что их потенциал одинаков, означает, что между ними не будет электрического тока опасного напряжения. Однако у параллельного соединения есть и ограничения. Энергия прямого разряда и электрические поля могут повлиять на устройство таким образом, что потенциал будет выравниваться не через параллельное соединение, а через устройство. Вместе с закорачивающими устройствами обычно используют защищающую от ЭСР упаковку с соответствующими характеристиками.

Во избежание быстрого разряда в результате контакта ЧЭСР с проводящими поверхностями предпочтительно использовать рассеивающие материалы.

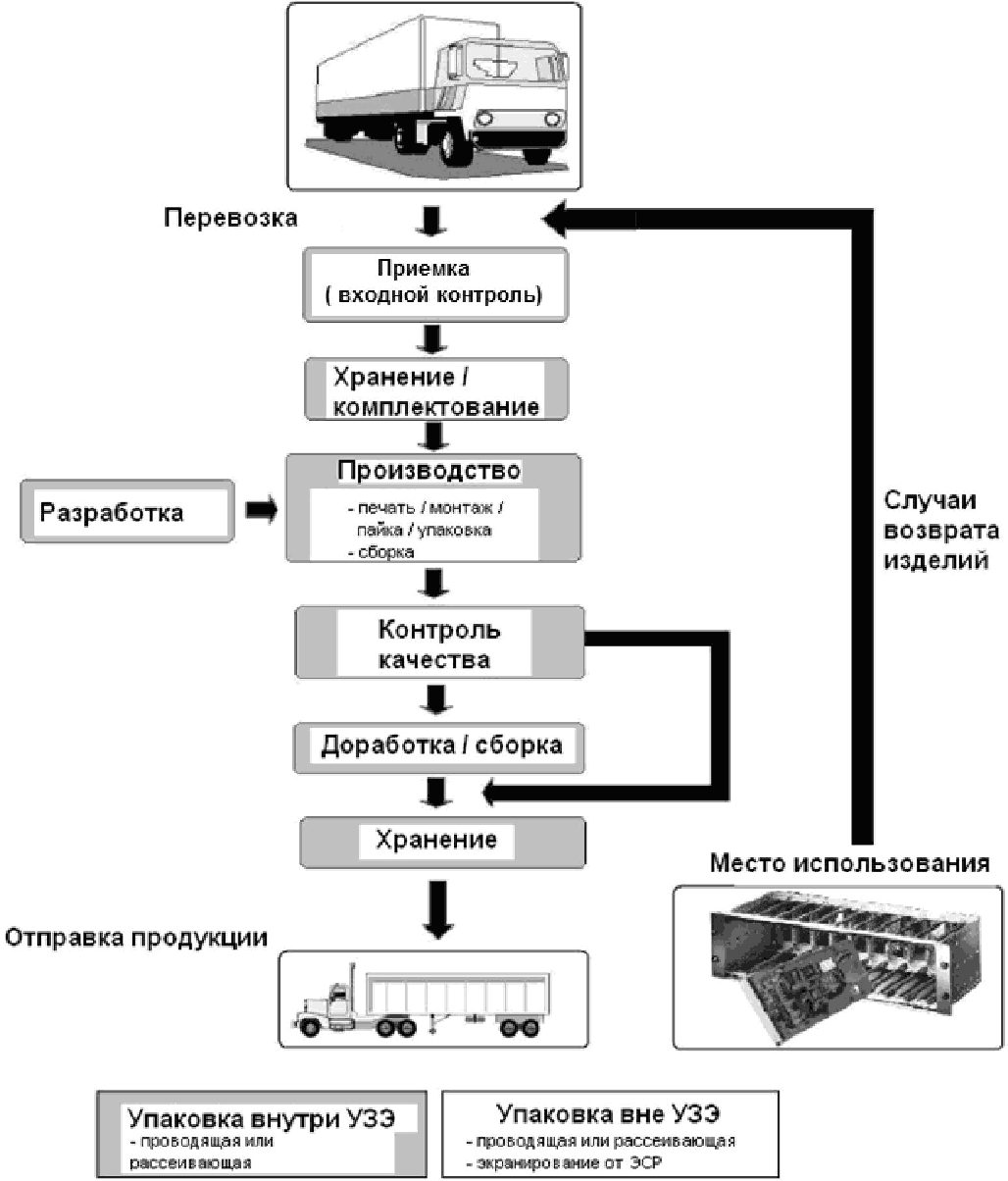

На рисунке A.1 показана упрощенная схема применения стандартных упаковочных материалов для электронных устройств. Для каждого местоположения или процесса указаны рекомендованные уровни требований к упаковке ЧЭСР. Как указывалось в A.1.3, если угрозы окружающей среды и чувствительность устройства документированы, уровень защиты упаковочных материалов может быть снижен после подтверждения пригодности этих материалов.

Примечание - На схеме представлен подход "островки безопасности" к защите от ЭСР. Многие производства применяют подход "безопасность всего предприятия", т.е. все производство является защищенной от ЭСР зоной (см. рисунок 2).

Защитные характеристики некоторых упаковочных материалов могут со временем ухудшаться. В таком случае необходимо периодически проверять эти характеристики.

В соответствии с ГОСТ Р 53734.5.1 в плане проверки соответствия должен быть документирован метод, использовавшийся для определения пределов в соответствии с классификацией материалов в таблице 1.

Повреждения происходят обычно в одной из двух ситуаций:

1) электростатический разряд на устройство;

2) электростатический разряд с заряженного устройства.

Различие этих ситуаций имеет значение для выбора упаковки, т.к. для каждой ситуации требуются различные характеристики упаковки. Следует рассмотреть источник статического электричества, а затем отследить путь, по которому идет заряд, наносящий вред ЧЭСР.

Разряд на устройство происходит вследствие манипуляции с ним человеком (МЧТ) (см. ГОСТ Р 53734.3.1) или конвейерами, тележками и т.п. (ММ) (см. ГОСТ Р 53734.3.2). Обычно источником заряда является трибоэлектрификация.

Так как до попадания на устройство заряд проходит через упаковку, последняя может быть использована для защиты устройства от разряда, которые произошел вне упаковки.

Упаковка может накопить заряд от ЭСР или трибоэлектрификации. В тех случаях, когда внешняя сторона упаковки изолирована от внутренней и, таким образом, также и от устройства, разряд на устройство может произойти при извлечении его из упаковки.

Если устройство быстро заземляется в присутствии поля, генерирующегося электростатически заряженным предметом, происходит разряд и на устройстве сохраняется заряд противоположной полярности. Когда устройство контактирует с объектом противоположной полярности, например с достающей из упаковки устройство заземленной рукой, происходит электростатический разряд. Так как электрическое поле проходит сквозь упаковку, упаковку допускается использовать для защиты устройства от внешнего поля. Также упаковка может изолировать устройство от земли.

Так как устройство и упаковка взаимно перемещаются, заряд может накапливаться как на устройстве, так и на упаковке. Когда заряженное устройство контактирует с объектом с другим потенциалом, происходит электростатический заряд.
