3.2 кольцевая шпонка: Двухсторонний соединительный элемент в форме замкнутого кольца или кольца, разрезанного в одном месте.
3.3
3.4 несущая способность соединения: Предельная величина усилия (нагрузки), при которой не происходит разрушение или не достигается превышения допустимой деформации соединения.
3.5
3.6 деформирование узлового соединения: Взаимное смещение соединяемых элементов соединения при действии нагрузки.
3.7
3.8
В настоящем стандарте применены следующие обозначения:
N - нагрузка, действующая на соединение и вызывающая сдвиг между его элементами, кН;
Nn - нагрузка, достигнутая на определенной ступени нагружения, Н;
Ne,i - предел упругой работы по результатам испытания i-го образца соединения, Н;
Nmax - разрушающая нагрузка при испытании соединения, Н;
Rd - расчетное значение несущей способности соединения, Н;
Rexp - несущая способность соединения, определенная по результатам испытаний образцов;
Rш - несущая способность соединения для одной кольцевой шпонки в плоскости сдвига, Н;
a3c - расстояние от центра стяжного болта до ненагруженного торца деревянного элемента соединения, мм;
a3t - расстояние от центра стяжного болта до нагруженного торца деревянного элемента соединения, мм;
a4 - расстояние от центра стяжного болта до боковой грани деревянного элемента соединения, мм;
d - диаметр стяжного болта, мм;
dmin - минимальный диаметр стяжного болта, мм;
dmax - максимальный диаметр стяжного болта, мм;
d1 - диаметр отверстия в деревянном элементе соединения под стяжной болт, мм;
dc - диаметр шпонки, мм;
dш - наружный диаметр шайбы, мм;
dо - величина остаточной деформации, мм;
dп - величина полных деформаций соединения, мм;
dу - величина упругой деформации (относительное смещение деревянных элементов соединения), мм;
dуi - величина упругой деформации (относительное смещение) для i-го образца соединения, мм;
t - время нагружения, с;
tmax - время нагружения до разрушения, с;
t1 - толщины крайнего деревянного элемента соединения, мм;
t2 - толщина среднего (внутреннего) деревянного элемента соединения, мм;
he - глубина паза под шпонку в деревянном элементе соединения, мм;
hc - общая высота шпонки, мм;
5.1.1 Соединения элементов деревянных конструкций с использованием кольцевых шпонок по виду зависимости упругой деформации dу от прилагаемой нагрузки N в диапазоне расчетной несущей способности Rd, согласно требованиям ГОСТ 33082, следует относить к соединениям группы II, т.е. соединениям с нелинейной зависимостью деформации от нагрузки.
5.1.2 Образцы для определения несущей способности и деформативности соединений элементов деревянных конструкций на кольцевых шпонках изготавливают в натуральную величину с использованием пиломатериала. На каждый тип шпонки и для каждого нормативного значения плотности древесины пиломатериалов
5.1.3 Образцы соединений следует изготавливать с учетом принятых схем испытаний.

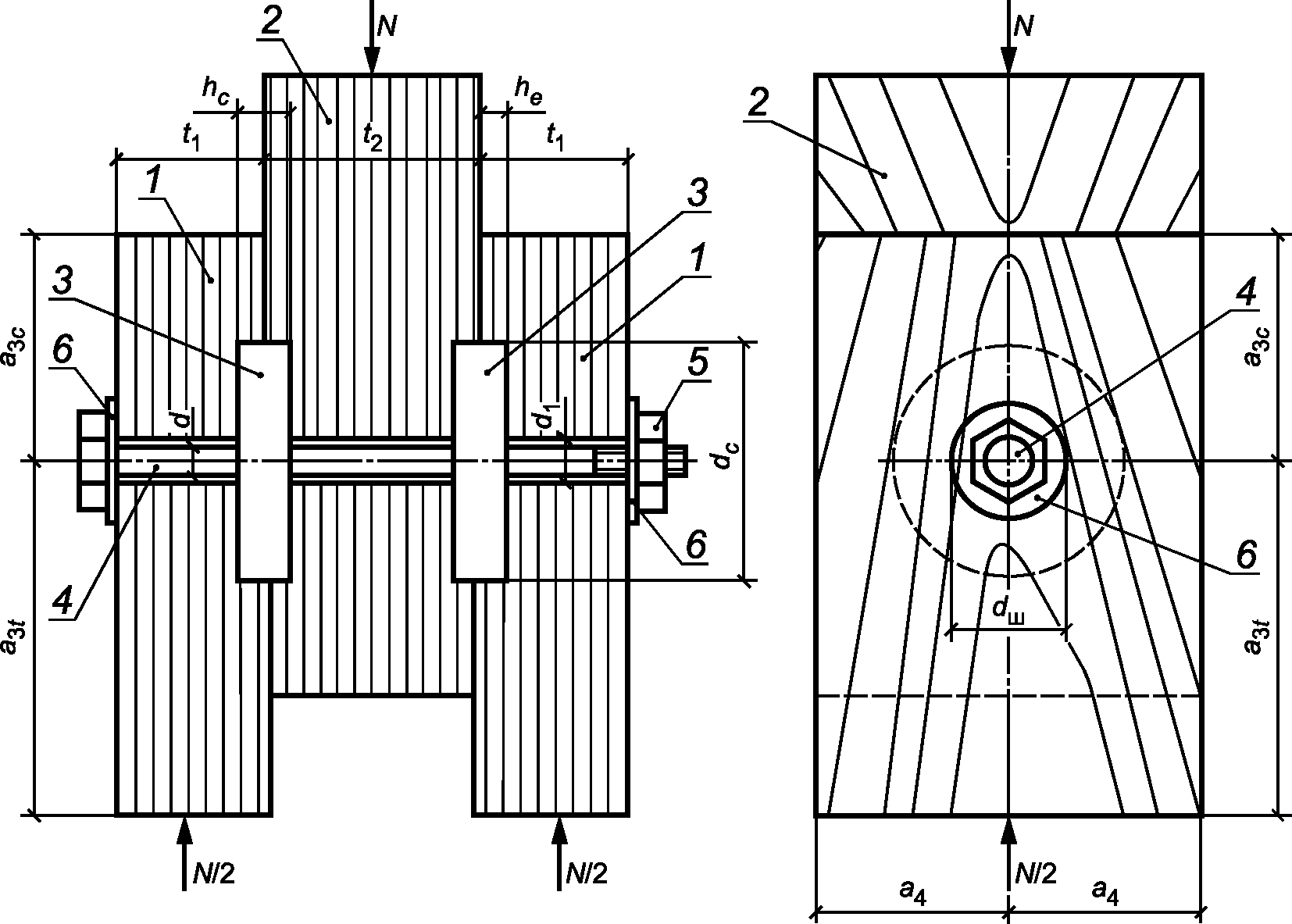

5.1.4 Испытания образцов соединений проводят на действие нагрузки N, вызывающей сдвиг в соединении по схеме, приведенной на рисунке 1.
![]() 1 и 2 - соответственно внешний и внутренний деревянные
элементы соединения; 3 - металлическая кольцевая шпонка;
4 - стяжной болт; 5 - гайка; 6 - шайба
и приложения нагрузки
5.1.5 Поскольку несущая способность соединений на кольцевых шпонках зависит от направления прикладываемого усилия по отношению к волокнам древесины, то испытания образцов проводят на действие нагрузки N, приложенной по направлению вдоль, поперек и под углом
5.2.1 Для изготовления деревянных элементов образцов соединений используют пиломатериалы хвойных пород, отсортированные по сортам в соответствии с требованиями ГОСТ 8486 и классам прочности по ГОСТ 33080. Влажность древесины, определяемая в соответствии с требованиями ГОСТ 16588, должна составлять (12 +/- 1)%. Нормативное значение плотности древесины
5.2.2 Перед проведением испытаний все образцы соединений должны быть выдержаны в течение суток в помещении при относительной влажности воздуха (65 +/- 5)% и температуре (20 +/- 2) °C.
5.2.3 В деревянных элементах соединения в зоне расположения кольцевых шпонок наличие сучков не допускается.
5.2.4 Используемые для изготовления образцов соединений металлические кольцевые шпонки должны соответствовать требованиям ГОСТ Р 58460.
5.2.5 Диаметр d стяжного болта для образцов соединения следует принимать по таблице 1 в зависимости от диаметра шпонки dc.
Таблица 1
Требования к диаметрам стяжных болтов, используемых
в образцах соединений с кольцевыми шпонками
5.2.6 Стальные шайбы под стяжные болты могут иметь квадратную или круглую форму. Длина стороны или диаметр шайбы не должны быть менее 3d, а ее толщина - не менее 0,3d.
5.3.1 Изготовление образцов выполняют в соответствии с разработанной рабочей документацией, где должны быть указаны все геометрические параметры элементов соединений, класс прочности древесины, тип шпонки и место ее расположения в соединении, плотность и влажность деревянных элементов соединения, параметры стяжного болта и шайб.
5.3.2 Деревянные элементы образцов соединений должны быть остроганные.
5.3.3 Размеры деревянных элементов, испытуемых образцов соединений, назначают в зависимости от используемого в соединении типа кольцевой шпонки. Толщина t1 внешнего деревянного элемента соединения должна быть не менее 3,0he, а толщина t2 внутреннего - не менее 5,0he (см. рисунок 1). Расстояние a3c от центра стяжного болта до ненагруженного торца деревянного элемента соединения должно быть не менее 3,0dc, а до нагруженного - a3t >= 4,0dc. Расстояние a4 от центра стяжного болта до боковой грани деревянного элемента соединения должно быть не менее 0,8dc.
5.3.4 Диаметр d1 отверстий под стяжные болты в деревянных элементах образцов соединений должен быть более на 1 мм диаметра d стяжного болта.
5.3.5 Изготовление и сборку элементов образцов соединений осуществляют в следующей последовательности:
- в деревянных элементах высверливают отверстия диаметром dо = d + 1 мм;
- на пласти деревянных элементов соединения с помощью фрезы выбирают пазы, которые точно повторяют профиль используемой шпонки. Глубина пазов в каждом деревянном элементе соединения должна быть hc/2;
- между деревянными элементами соединения устанавливают тонкие антифрикционные прокладки;
- после установки шпонки в пазы деревянных элементов соединения выполняют установку и фиксацию стяжного болта и его шайб.
5.3.6 Все изготовленные образцы маркируют и проводят паспортизацию на предмет соответствия рабочей документации. Выявленные отклонения заносят в журнал испытаний.
Для проведения испытаний используют следующие оборудование и инструмент:
- машина испытательная, имеющая погрешность измерения нагрузки не более 1%, используемая для нагружения образцов соединений;
- датчики или автоматизированная система измерения и записи деформаций соединения, или индикаторы часового типа по ГОСТ 577, позволяющие проводить замеры деформаций с точностью не менее 0,01 мм;
- секундомер с точностью замера не более 1 с, позволяющий фиксировать продолжительность проведения испытаний;
- приборы для измерения температуры и влажности воздуха;
- штангенциркуль по ГОСТ 166 погрешностью измерения не более 0,1 мм для измерения поперечного сечения деревянных элементов соединения;
- рулетка для измерения длины деревянных элементов соединения.
7.1 Режимы нагружения образцов соединений, значения ступеней и скорость нагружения принимают в соответствии с требованиями ГОСТ 33082, установленными для соединений группы II.
7.2 Согласно ГОСТ 33082 нагружения образцов осуществляют ступенями 0,08 - 0,10 от ожидаемой разрушающей нагрузки Nmax с измерением полных деформаций dп относительного смещения деревянных элементов, а также их разности на каждой ступени для определения предела упругой работы соединения.
7.3 В процессе испытаний ступенчатой нагрузкой с разгрузкой в журнале испытаний (подраздел Б.2 приложения Б ГОСТ 33082-2014) следует фиксировать: значения нагрузки на каждой ступени Nn, замера деформаций: полной dп и остаточной dо за цикл; а также продолжительность времени возрастания нагрузки на каждой ступени и общую продолжительность испытаний tmax до момента разрушения образца.
8.1 На основании результатов испытаний в соответствии с требованиями ГОСТ 33082 для каждого испытанного образца соединения определяют нагрузку Ne,i, соответствующую пределу упругой работы соединения, упругую деформацию dуi и разрушающую нагрузку Nmax.
8.2 Нормативные значения
8.3 Несущую способность соединения Rexp по результатам испытаний определяют для каждого типа шпонки в соответствии с требованиями ГОСТ 33082.
8.4 Несущую способность соединения для одной кольцевой шпонки в плоскости сдвига Rш, по результатам испытаний образцов в соответствии с рисунком 1, вычисляют по формуле
Rш = Rexp/2, (1)
где Rexp - несущая способность соединения с кольцевыми шпонками, определенная по результатам испытаний образцов.
