"ГОСТ Р 58519-2019. Национальный стандарт Российской Федерации. Правила, терки и полутерки. Технические условия"
(утв. и введен в действие Приказом Росстандарта от 30.08.2019 N 603-ст)

1 РАЗРАБОТАН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2019 г. N 603-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на правила, терки и полутерки, применяемые при производстве штукатурных работ.

Настоящий стандарт не распространяется на формы ручек и оснований правил, терок и полутерков.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.104 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 190 Олифа оксоль. Технические условия

ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 2695 Пиломатериалы лиственных пород. Технические условия

ГОСТ 4784 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 4976 Лаки марок НЦ-218, НЦ-222, НЦ-243 мебельные и НЦ-223. Технические условия

ГОСТ 5378 Угломеры с нониусом. Технические условия

ГОСТ 6308 Войлок технический полугрубошерстный и детали из него для машиностроения. Технические условия

ГОСТ 6418 Войлок технический грубошерстный и детали из него для машиностроения. Технические условия

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 8486 Пиломатериалы хвойных пород. Технические условия

ГОСТ 10905 Плиты поверочные и разметочные. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16338 Полиэтилен низкого давления. Технические условия

ГОСТ 16588 Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 18088 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования

ГОСТ 25347 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1.1 Правила, терки и полутерки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, утвержденным в установленном порядке.

3.1.2 Правила, терки и полутерки в зависимости от назначения должны изготовляться следующих типов, указанных в таблице 1.

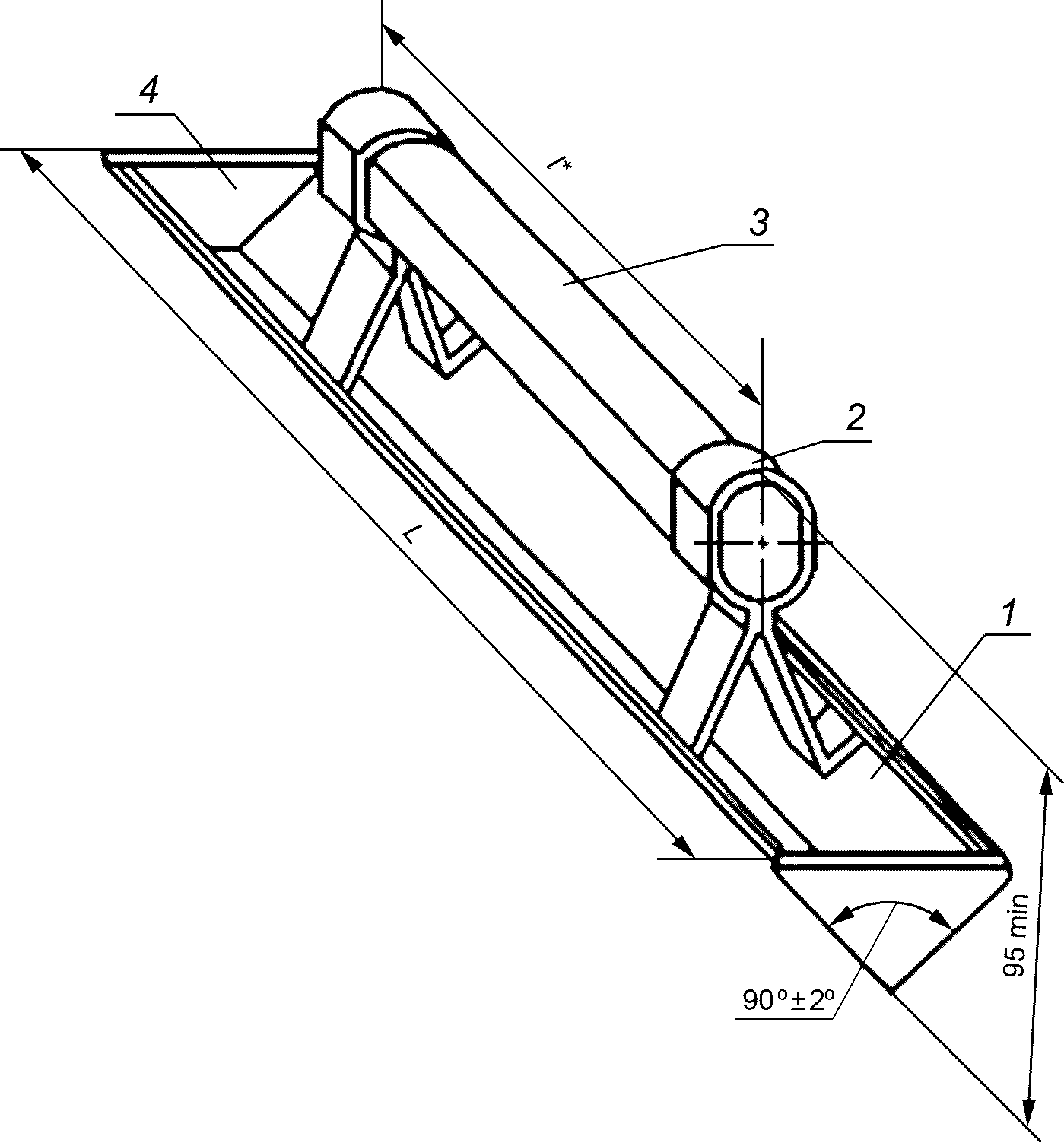

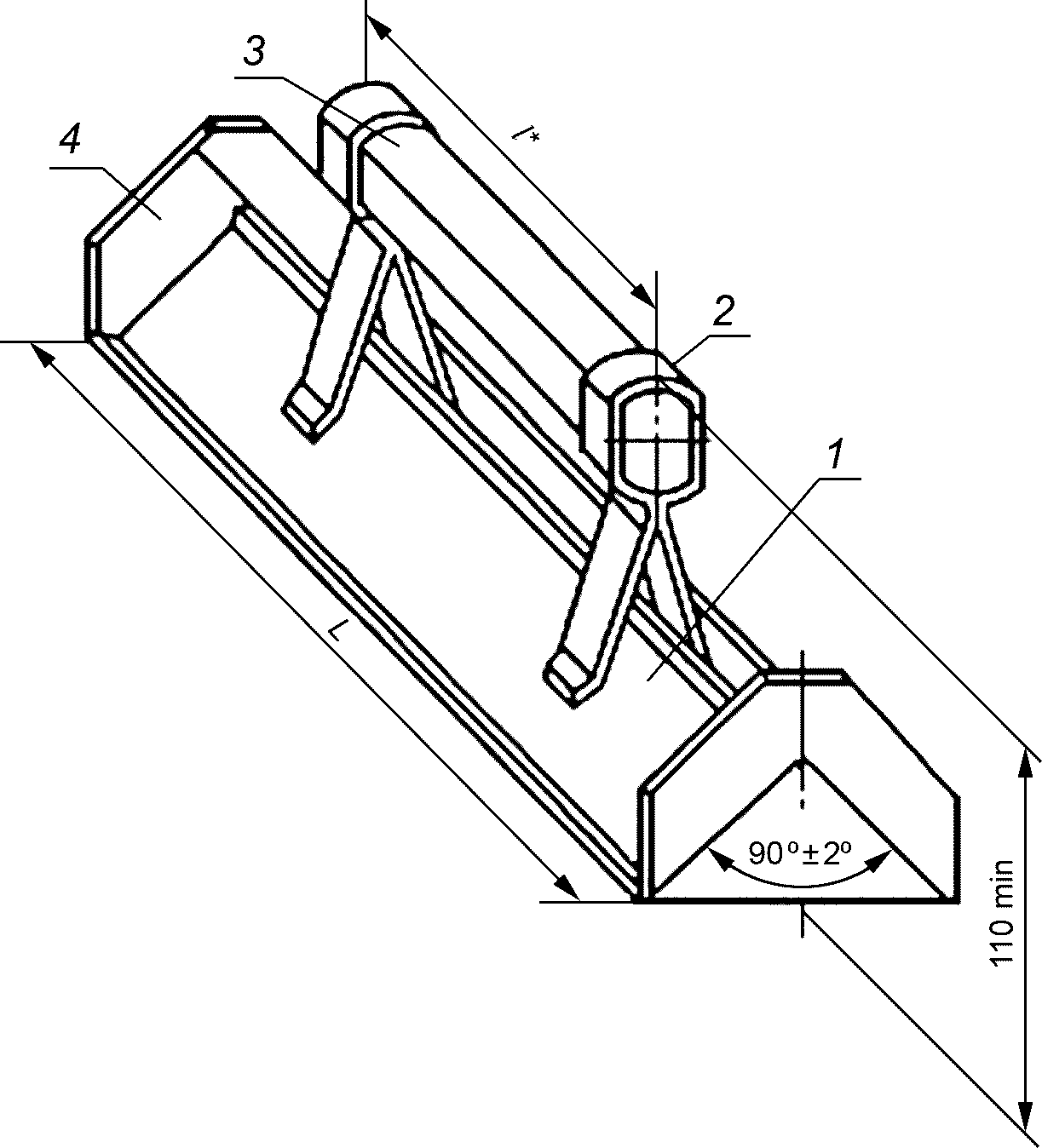

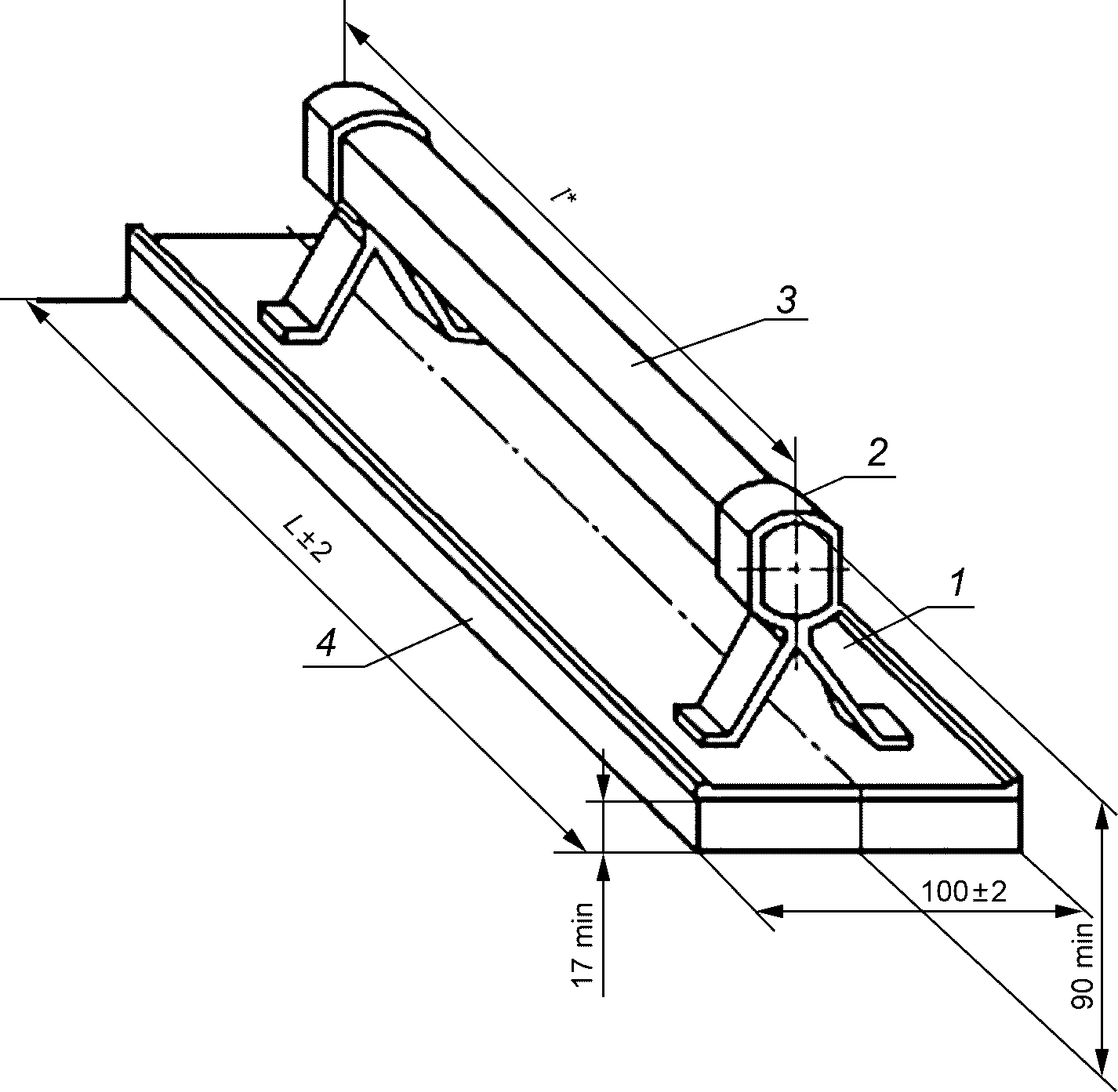

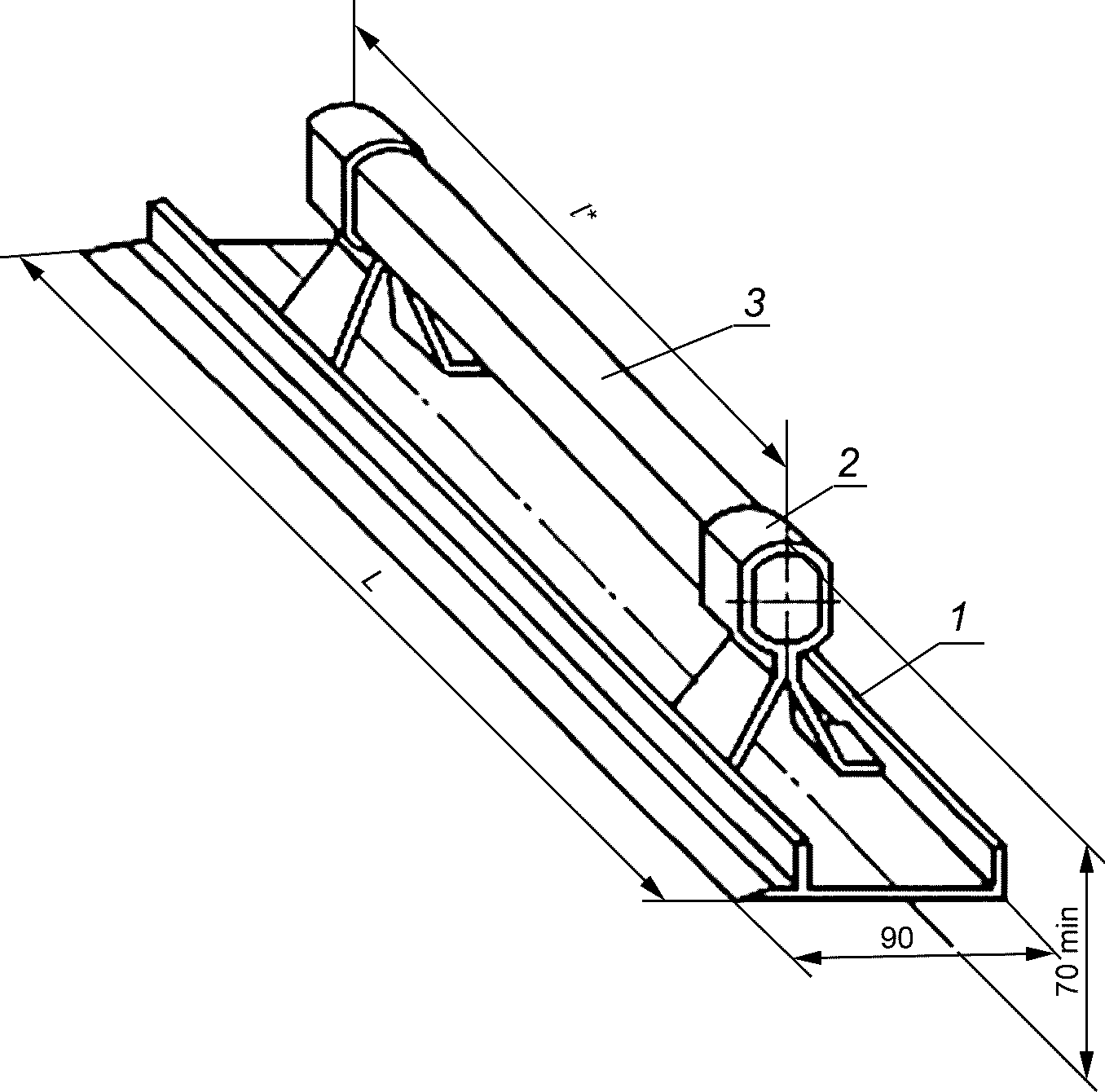

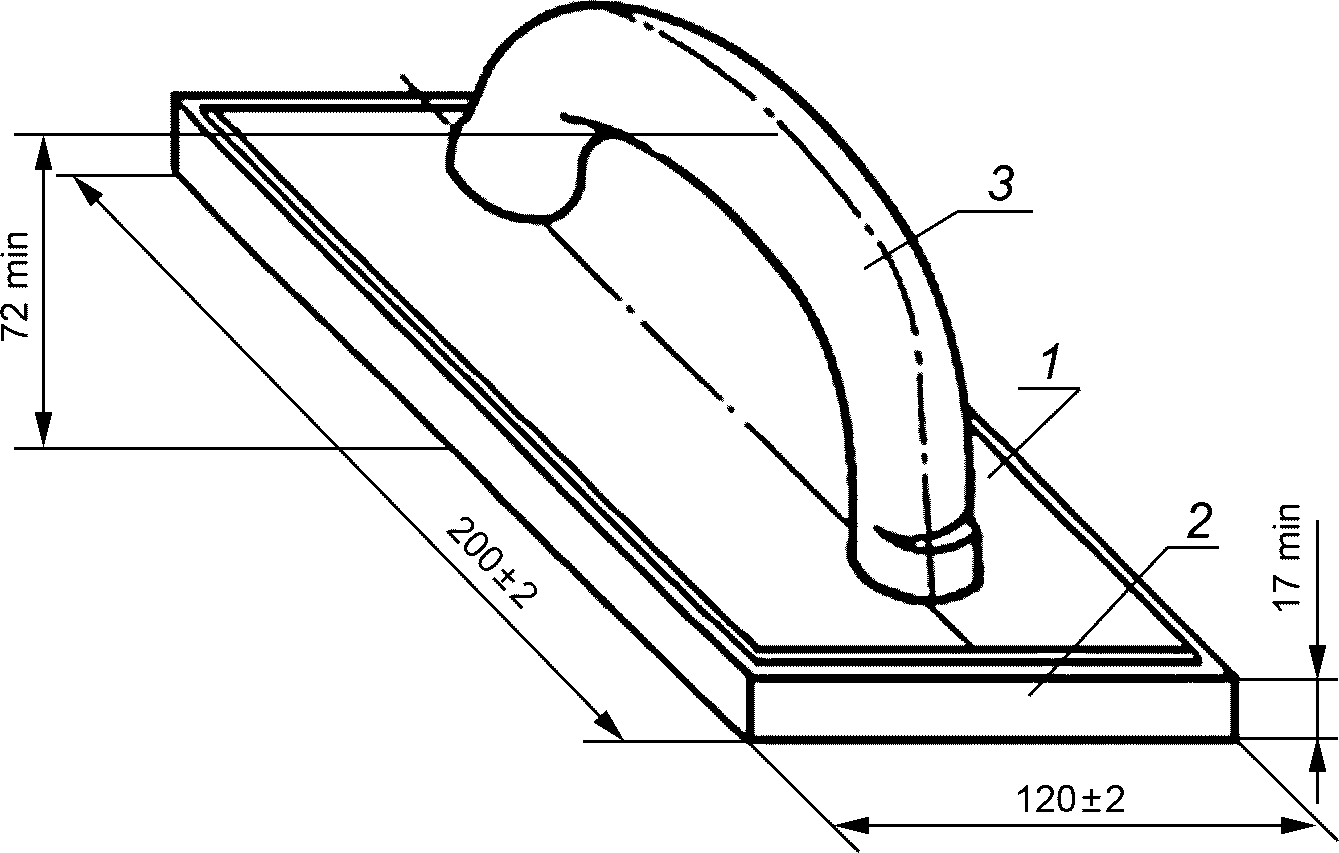

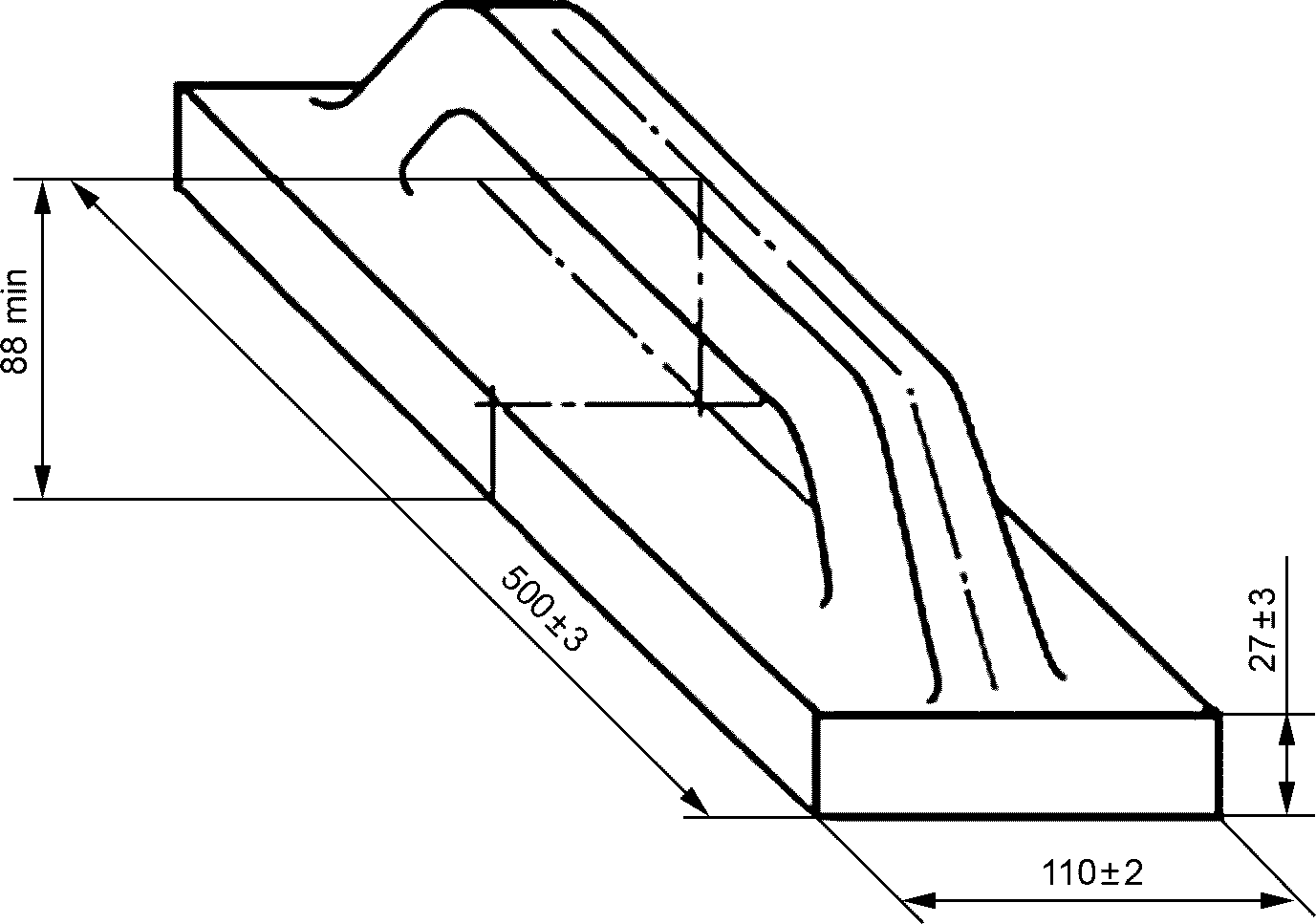

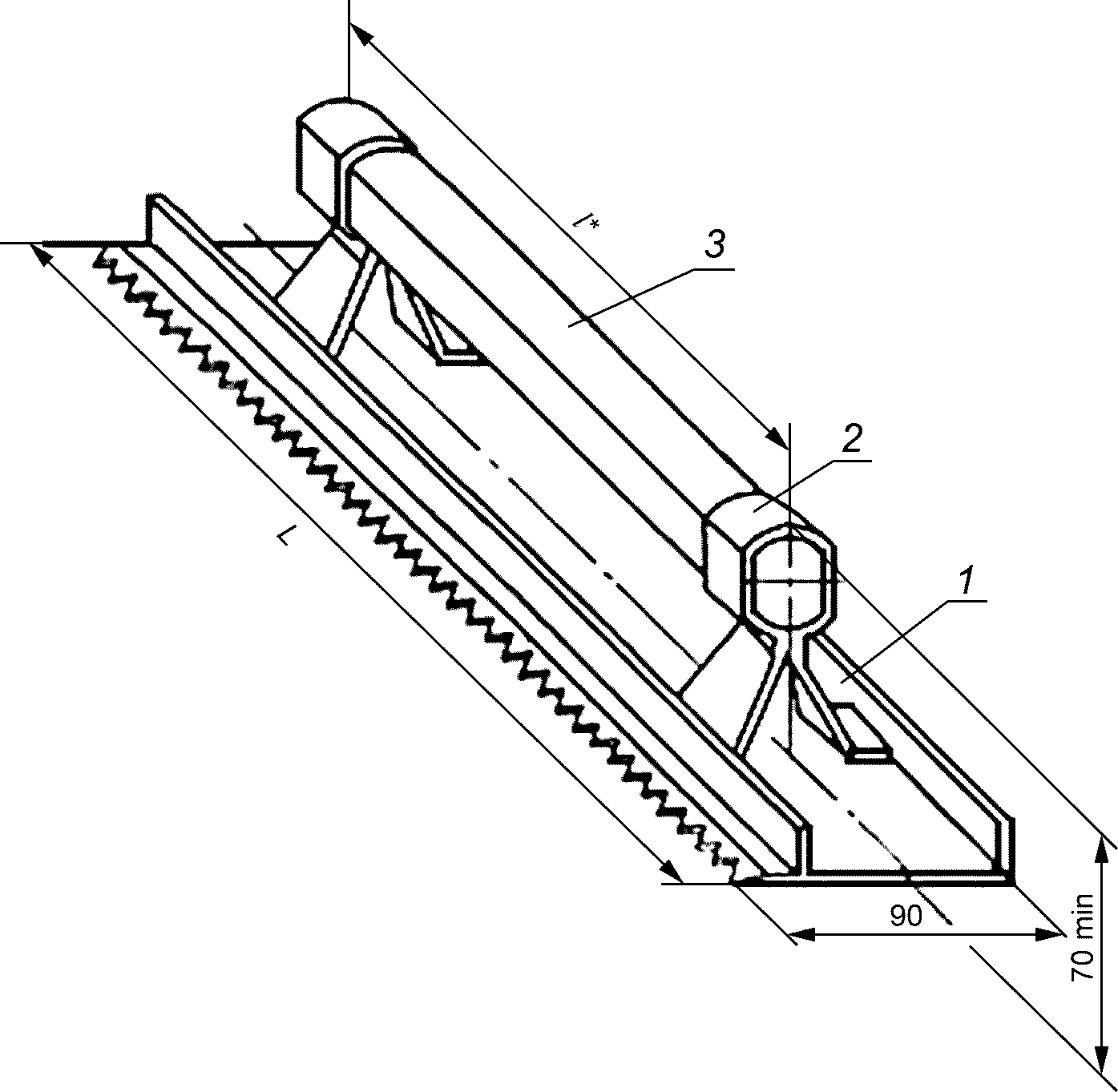

3.1.3 Варианты возможного исполнения правил, терок и полутерков, а также их основные размеры приведены на рисунках 1 - 8 и в таблицах 2 - 6.

--------------------------------

<*> Условные размеры.

--------------------------------

<*> Условные размеры.

--------------------------------

<*> Условные размеры.

--------------------------------

<*> Условные размеры.

--------------------------------

<*> Условные размеры.

3.1.4 Неуказанные предельные отклонения размеров металлических деталей должны соответствовать 14-му квалитету по ГОСТ 25347.

3.1.5 Условные обозначения правил, терок и полутерков при заказе должны состоять из обозначения типа или типоразмера изделия и обозначения настоящего стандарта.

Пример - Условное обозначение правила с прямой кромкой длиной 1200 мм:

3.2.1 Соединение стоек правил и полутерков с основанием должно выдерживать усилие на отрыв не менее 392 Н (40 кгс).

3.2.2 Соединение ручек терок с основанием должно выдерживать усилие на отрыв не менее 98 Н (10 кгс).

3.2.3 Соединение основания с полотном терок и полутерков должно выдерживать усилие на сдвиг не менее 98 Н (10 кгс).

3.2.4 Ручки правил и полутерков со стойками должны соединяться плотно и выдерживать статическую нагрузку не менее 98 Н (10 кгс), направленную вдоль оси ручки.

3.2.5 Допуск плоскостности рабочей поверхности основания или полотна должен быть 2 мм на 1000 мм длины правил и полутерков и 0,8 мм на всей длине терок (за исключением терок с войлочным или поролоновым основанием).

3.2.6 Допуск симметричности поверхности ручек и поверхности стоек относительно общей поверхности симметрии правил, терок и полутерков - 2,5 мм.

3.2.7 Выступание ножей усеночных и лузговых правил за рабочую поверхность основания не допускается.

3.2.8 Поверхность цельнолитых терок и полутерков из пенополиуретана не должна иметь облоя, сколов и трещин.

С рабочей поверхности терок и полутерков должна быть снята глянцевая поверхность интегрального слоя на глубину не более 1,5 мм.

По согласованию с потребителем допускается изготовление терок и полутерков без снятия глянцевой поверхности интегрального слоя.

3.2.9 Пластмассовые ручки не должны иметь грата, коробления, сколов, трещин, раковин, холодных стыков.

3.2.10 Ручки, изготовленные из древесины, не должны иметь трещин, гнили, прорости и червоточин.

Допускается не более двух здоровых, сросшихся, несквозных сучков диаметром не более 5 мм.

Остальные пороки древесины не должны превышать норм, установленных для пиломатериалов 1-го сорта по ГОСТ 2695 или ГОСТ 8486.

3.2.11 Влажность ручек, изготовленных из древесины, перед нанесением покрытия не должна быть более 18%.

3.2.12 Ручки правил, терок и полутерков, изготовленные из древесины, должны быть покрыты лаком по ГОСТ 4976 или эмалями.

По согласованию с потребителем допускается ручки, изготовленные из древесины лиственных пород, покрывать олифой "оксоль" по ГОСТ 190.

Лакокрасочные покрытия должны соответствовать классу V по ГОСТ 9.032, условия эксплуатации - группе У1 по ГОСТ 9.104.

3.2.13 Ножи усеночных и лузговых правил должны иметь покрытия по ГОСТ 9.306.

Выбор покрытия - по ГОСТ 9.303 для группы условий эксплуатации 3 по ГОСТ 15150.

Материалы для изготовления деталей правил, терок и полутерков должны соответствовать указанным в таблице 7.

Примечание - Не допускается применять березу для изготовления ручек правил с основанием длиной свыше 1600 мм.

На каждом правиле, терке и полутерке должны быть нанесены:

- товарный знак предприятия-изготовителя;

- тип или типоразмер изделия.

Примечание - Способ нанесения указанных маркировочных знаков должен обеспечивать их сохранность в течение всего срока службы изделия.

3.5.1 Упаковка правил, терок и полутерков - по ГОСТ 18088 или ГОСТ 23170 по категории КУ-1.

Допускается другая упаковка, обеспечивающая сохранность правил, терок и полутерков от механических повреждений и воздействия влаги во время транспортирования и хранения.

Масса ящиков брутто - не более 30 кг (для изделий, предназначенных для розничной продажи).

3.5.2 В транспортную тару должен быть вложен упаковочный лист (вкладыш), в котором должно быть указано:

- наименование изготовителя;

- условное обозначение изделия;

- число изделий;

- штамп технического контроля;

- дата выпуска.

3.5.3 Маркировка транспортной тары - по ГОСТ 14192.

4.1 Для проверки соответствия правил, терок и полутерков требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные испытания.

4.2 Приемку и поставку правил, терок и полутерков осуществляют партиями.

Объем партии устанавливают соглашением сторон.

Партия должна состоять из правил, терок и полутерков одного типоразмера, изготовленных из одних и тех же материалов, обработанных по одному технологическому процессу и одновременно предъявленных к приемке по одному документу.

4.3 При проведении приемо-сдаточных испытаний правил, терок и полутерков на соответствие 3.1.1, 3.2.1 - 3.2.13, 3.3.1.4 применяют двухступенчатый контроль в соответствии с таблицей 8.

4.4 Партию правил, терок и полутерков принимают, если количество дефектных правил, терок или полутерков в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если количество дефектных правил, терок и полутерков больше или равно браковочному числу.

Если количество дефектных правил, терок или полутерков в первой выборке больше приемочного числа, но меньше браковочного, производят вторую выборку.

Партию правил, терок и полутерков принимают, если количество дефектных правил, терок и полутерков в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных изделий в двух выборках больше или равно браковочному числу.

4.5 Потребитель имеет право проводить контрольную проверку качества правил, терок и полутерков, соблюдая при этом приведенный порядок отбора образцов и применяя методы испытаний, установленные настоящим стандартом.

5.1 Линейные размеры правил, терок и полутерков должны проверяться при помощи универсальных измерительных средств с абсолютной погрешностью +/- 1 мм, диаметр сучков и глубина интегрального слоя - с абсолютной погрешностью +/- 0,1 мм.

5.2 Угловые размеры должны измеряться при помощи угломера по ГОСТ 5378 или шаблонами.

5.3 Допуск плоскостности (см. 3.2.5) должен проверяться при помощи щупов на поверочной плите по ГОСТ 10905 или лекальной линейкой по ГОСТ 8026.

5.4 Допуск симметричности (см. 3.2.6) должен проверяться при помощи шаблонов.

5.5 Требования 3.1.1 (в части образцов-эталонов), 3.2.7 - 3.2.10, 3.2.12, 3.2.13 проверяют визуально методом сравнения с образцом-эталоном.

Примечание - Требование 3.2.10 проверяют до нанесения покрытия.

5.6 Влажность древесины (см. 3.2.11) определяют по ГОСТ 16588 или при помощи влагомера.

5.7 Прочность соединения деталей правил, терок и полутерков и прочность конструкций цельнолитых терок и полутерков (см. 3.2.1 - 3.2.4) проверяют с помощью динамометра общего применения 2-го класса точности методом приложения статической нагрузки в течение 2 мин по схемам, приведенным на рисунках 9 - 12, или тарированного груза.

Падение показаний на динамометре в момент приложения нагрузки не более 10% не является браковочным признаком.

6.1 Упакованные правила, терки и полутерки могут переводиться транспортом любого вида при обеспечении мер, предохраняющих изделия от механических повреждений и воздействия влаги.

6.2 Хранение правил, терок и полутерков - по группе условий хранения 2 ГОСТ 15150.
