"ГОСТ Р 58401.9-2019. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы сокращения проб"
(утв. и введен в действие Приказом Росстандарта от 31.05.2019 N 271-ст)

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Центр метрологии, испытаний и стандартизации" (ООО "ЦМИиС") совместно с Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2019 г. N 271-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ДЕЙСТВУЕТ ВЗАМЕН ПНСТ 91-2016

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на асфальтобетонные дорожные смеси и асфальтобетон и устанавливает методы сокращения объединенной пробы асфальтобетонной смеси до количества, необходимого для проведения испытаний.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.4.131 Халаты женские. Технические условия

ГОСТ 12.4.132 Халаты мужские. Технические условия

ГОСТ 12.4.252 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний

ГОСТ Р 58407.4 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные. Методы отбора проб

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения национального стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

3.2

3.3 точечная проба: Проба асфальтобетонной смеси, отобранная в одной точке.

3.4 объединенная проба: Проба асфальтобетонной смеси, состоящая из точечных проб и характеризующая партию в целом.

3.5

3.6 испытуемая проба: Количество материала, полученное из лабораторной пробы и рассчитанное на проведение одного испытания и получение единичного результата.

При выполнении работ применяют следующие средства измерений, вспомогательные устройства и реактивы.

4.1.1 Делитель башенного типа из металла, состоящий из накопительного бункера с затвором и делительного механизма с четырьмя желобами в соответствии с приложением А.

4.1.2 Контейнеры приемные из металла объемом не менее 5 л.

4.1.3 Совок металлический с плоским дном.

4.1.4 Смазка, не оказывающая негативного воздействия на свойства асфальтобетонной смеси (силиконовый спрей или т.п.).

4.1.5 Шкаф сушильный с принудительной конвекцией, обеспечивающий поддержание температуры от 25 °C до 180 °C, с погрешностью 3 °C.

4.2.1 Шаблон стальной для квартования, который сконструирован в форме креста с взаимно перпендикулярными сторонами равной длины и высоты.

4.2.2 Совок металлический с плоским дном.

4.2.3 Смазка, не оказывающая негативного воздействия на асфальтобетонные смеси (силиконовый спрей или т.п.).

4.2.4 Шкаф сушильный с принудительной конвекцией, обеспечивающий поддержание температуры от 25 °C до 180 °C, с погрешностью 3 °C.

Сущность методов заключается в разделении объединенной пробы асфальтобетонной смеси на более мелкие лабораторные или испытуемые пробы, необходимые для проведения испытания, без нарушений однородности состава.

Выбор способа деления зависит от объема объединенной пробы асфальтобетонной смеси. Для разделения проб большой массы (более 10 кг) рекомендуется применять делитель башенного типа, а для деления более мелких проб - воспользоваться шаблоном для квартования.

При работе с асфальтобетонами используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ 12.4.252. При выполнении измерений соблюдают правила по электробезопасности по ГОСТ 12.1.019 и инструкции по эксплуатации оборудования.

При выполнении работ соблюдают следующие условия для помещений, в которых испытывают образцы:

- температура (22 +/- 3) °C;

- относительная влажность не более 80%.

8.1 При подготовке к выполнению работ выполняют следующие работы.

8.1.1 Проводят отбор проб в соответствии с ГОСТ Р 58407.4.

8.1.2 Обрабатывают поверхности, контактирующие с горячей асфальтобетонной смесью, механического делителя или шаблона для квартования любым видом смазки, не оказывающим негативного влияния на асфальтобетонную смесь.

8.1.3 Непосредственно перед делением асфальтобетонную смесь разогревают до температуры от 135 °C до 165 °C.

Помещают объединенную пробу асфальтобетонной смеси в накопительный бункер механического делителя. Открывают затвор, для того чтобы пропустить горячую асфальтобетонную смесь через делительный механизм в приемные контейнеры. Затем отбрасывают содержимое двух контейнеров, расположенных на противоположных углах, а содержимое остальных двух снова помещают в накопительный бункер и повторяют процедуру. Данную процедуру повторяют до тех пор, пока не будет получена проба такого объема, который необходим для проведения испытаний.

Помещают объединенную пробу горячей асфальтобетонной смеси на твердую, чистую, ровную поверхность. Перемешивают пробу асфальтобетонной смеси, перевернув ее не менее четырех раз при помощи лопатки с плоским дном.

Формируют фигуру, похожую на конус с усеченной верхней частью, диаметр которого должен превышать высоту от четырех до восьми раз.

Делят конус из асфальтобетонной смеси на четыре равные части, поместив на нее шаблон для квартования и вдавливая его до тех пор, пока он не соприкоснется с поверхностью, на которой располагается асфальтобетонная смесь.

Отбрасывают две четверти материала, расположенные по диагонали по отношению друг к другу, и аккуратно извлекают шаблон для квартования. Затем последовательно перемешивают и разделяют методом квартования весь оставшийся материал для получения лабораторной или испытуемой пробы требуемого количества.

Результаты испытаний оформляют соответствующим образом с указанием следующей информации:

- обозначение настоящего стандарта;

- дата проведения работ;

- наименование организации, проводившей испытание;

- вид (тип) асфальтобетонной смеси;

- масса (количество) лабораторной или испытуемой пробы;

- применяемый метод деления (А или Б).

Точность результатов испытаний обеспечивается:

- соблюдением требований настоящего стандарта;

- проведением периодической аттестации оборудования.

Лицо, проводящее работы, должно быть ознакомлено с требованиями настоящего стандарта.

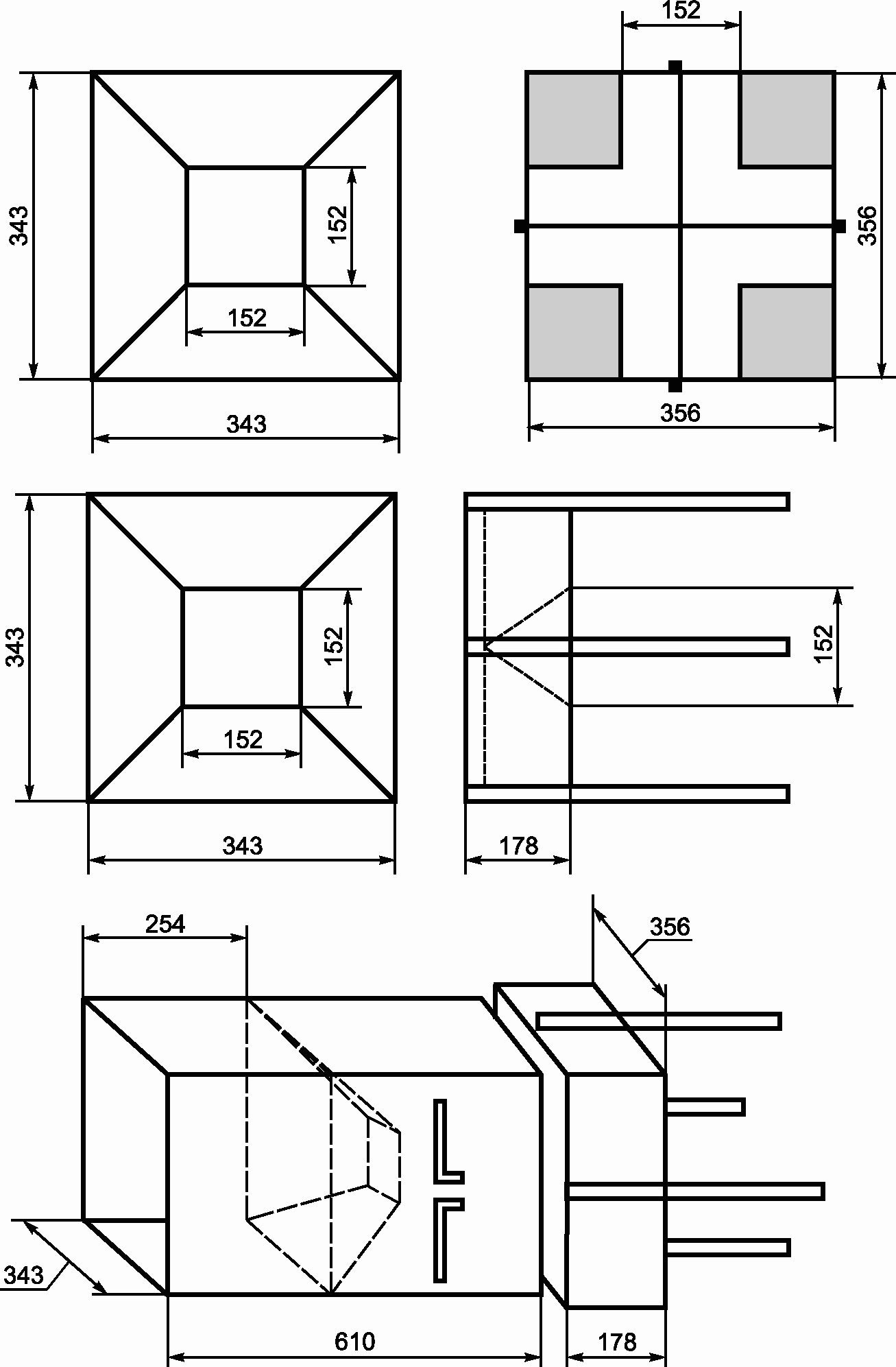

А.1 Схема делителя башенного типа представлена на рисунке А.1.
