ОписаниеИсточник публикации М.: Стандартинформ, 2013 Примечание к документу Документ утратил силу с 1 октября 2017 года в связи с изданием Приказа Росстандарта от 21.03.2017 N 166-ст. Взамен введен в действие ГОСТ ISO 13680-2016. Документ введен в действие с 1 января 2013 года. Название документа "ГОСТ Р ИСО 13680-2011. Национальный стандарт Российской Федерации. Трубы бесшовные обсадные, насосно-компрессорные и трубные заготовки для муфт из коррозионно-стойких высоколегированных сталей и сплавов для нефтяной и газовой промышленности. Технические условия" (утв. и введен в действие Приказом Росстандарта от 30.11.2011 N 658-ст) "ГОСТ Р ИСО 13680-2011. Национальный стандарт Российской Федерации. Трубы бесшовные обсадные, насосно-компрессорные и трубные заготовки для муфт из коррозионно-стойких высоколегированных сталей и сплавов для нефтяной и газовой промышленности. Технические условия"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
environments in oil and gas production - Part 3: Cracking-resistant CRAs (corrosion-resistant alloys) and other alloys)
environments in oil and gas production)
- работа удара при испытании на ударный изгиб по методу Шарпи образца с V-образным надрезом, Дж;
(e) - минимальное удлинение на расчетной длине 50,0 мм, %;
- массовая доля элемента в химическом составе, %;
- предел прочности, МПа;
- предел текучести (при непропорциональном удлинении 0,2%), МПа;
- максимальный предел текучести, МПа;
- минимальный предел текучести, МПа;
- критическая толщина стенки, мм.
- коэффициент для аустенитных сплавов на основе железа класса 3;
- коэффициент для аустенитных сплавов на основе никеля класса 4;
для образцов полного размера приведены в
- установленный максимальный предел текучести, МПа;
- критическая толщина стенки Класс материала | Работа удара в поперечном направлении  ,не менее | Работа удара в продольном направлении  ,не менее |
1 |  или 40 Дж в зависимости от того, что больше (таблица A.9) |  или 40 Дж в зависимости от того, что больше (таблица A.10) |
2, 3 и 4 |  или 27 Дж в зависимости от того, что больше (таблица A.11) | - <a> |
7.6. Свойства при испытании на ударный изгиб по методу Шарпи образцов с V-образным надрезом. Требования к работе удара для труб
Требования к работе удара
для образцов полного размера приведены в таблицах A.12 - A.14. Требуемые значения рассчитаны по формулам, приведенным в таблице 2,
для образцов полного размера приведены в таблицах A.12 - A.14. Требуемые значения рассчитаны по формулам, приведенным в таблице 2,где
- установленный максимальный предел текучести, МПа;
- установленный максимальный предел текучести, МПа;
- критическая толщина стенки (7.4.2), мм.Таблица 2
при испытании образцов полного размера
Класс материала | Работа удара в поперечном направлении  ,не менее | Работа удара в продольном направлении  ,не менее |
1 |  или 40 Дж в зависимости от того, что больше (таблица A.12) |  или 40 Дж в зависимости от того, что больше (таблица A. 13) |
2, 3 и 4 |  или 27 Дж в зависимости от того, что больше (таблица A.14) | - <a> |
Для изделий из материала классов 2, 3 и 4 испытания на сплющивание проводят в качестве альтернативного испытания в случае, если наружный диаметр или толщина стенки изделия не позволяют вырезать образец для испытания на ударный изгиб 1/2 размера или большего размера. По согласованию между изготовителем и потребителем для изделий из сплава классов 3 и 4 испытание на сплющивание может быть проведено как дополнительное испытание, помимо испытания на ударный изгиб, для которого могут быть изготовлены образцы 1/2 размера или большего размера.
Если испытание на сплющивание необходимо, то ему подвергают изделия с отношением D/t от 3 до 15 и проводят его до тех пор, пока расстояние между плитами не станет равным или менее расстояния, рассчитанного по следующей формуле
, (1)где H - расстояние между плитами при испытании на сплющивание, %;
ln - натуральный логарифм установленного максимального предела текучести;
- заданный максимальный предел текучести, МПа;D - номинальный наружный диаметр, мм;
t - номинальная толщина стенки изделия, мм.
Если отношение D/t более или менее указанных пределов, проведение испытания на сплющивание должно быть согласовано между изготовителем и потребителем.
Каждый кольцевой образец должен быть сплющен до указанного выше максимального расстояния между плитами.
Падение нагрузки до достижения требуемого сплющивания должно определяться по диаграмме зависимости нагрузки от величины сплющивания. Падение нагрузки, превышающее 5% значения нагрузки, предшествующей падению, является основанием для отбраковки. Если диаграмма не показывает падение нагрузки, превышающее 5%, трещины не должны являться основанием для отбраковки.
Испытание коррозионной стойкости материала изделий не является обязательным требованием настоящего стандарта. Такое испытание может быть проведено по требованию потребителя, указанному в заказе.
Для мартенситных сталей содержание дельта-феррита не должно превышать 5%.
Для стали 03Х13Н допускается содержание феррита, превышающее 5%, по согласованию между изготовителем и потребителем.
Микроструктура сталей не должна иметь сплошных выделений фаз по границам зерен или ферритной сетки.
7.9.2. Класс 2
Микроструктура стали должна быть ферритно-аустенитной.
Микроструктура стали не должна иметь сплошных выделений фаз по границам зерен. Общее содержание интерметаллических фаз, нитридов и карбидов не должно превышать 1,0%. Содержание сигма-фазы не должно превышать 0,5%.
В сталях 02Х22Н5М3 и 02Х25Н7М3 объемная доля феррита должна составлять от 40% до 60%.
В сталях 02Х25Н7М4 и 04Х26Н5М3 объемная доля феррита должна составлять от 35% до 55%.
7.9.3. Классы 3 и 4
Микроструктура сплавов не должна иметь сплошных выделений фаз по границам зерен. Общее содержание интерметаллических фаз, нитридов и карбидов не должно превышать 1,0% в сумме. Содержание сигма-фазы не должно превышать 0,5%.
На внутренней поверхности труб не должно быть окалины и остаточных продуктов отжига. Если у потребителя есть специальные требования к поверхности труб, то они должны быть согласованы и указаны в заказе. В этом случае потребитель должен указать метод, периодичность, критерии и объем контроля.
7.11.1. Трубы
Трубы не должны иметь следующих дефектов:
a) закалочных трещин и прожогов;
b) поверхностных несовершенств, уменьшающих толщину стенки до значений менее 87,5% номинального значения для горячедеформированных изделий и 90% - для холоднодеформированных изделий;
c) линейных несовершенств любой ориентации на наружной или внутренней поверхности глубиной более 5% номинальной толщины стенки или 0,3 мм в зависимости от того, что больше;
d) неповерхностных несовершенств, проекция которых на наружную поверхность имеет площадь более 260 мм2;
e) поверхностных несовершенств на высаженных концах труб любой ориентации глубиной более 5% номинальной толщины стенки на переходной части высадки и совпадающих внутренних и наружных несовершенств на любом участке, приводящих к уменьшению оставшейся толщины стенки менее 87,5% номинальной толщины стенки;
f) на всех изделиях с внутренней высадкой - острых углов или резких изменений сечения, которые могут вызвать зависание Г-образного инструмента (см. рисунок B.3, Приложение B).
7.11.2. Трубные заготовки для муфт
Трубные заготовки для муфт не должны иметь закалочных трещин и прожогов. Трубные заготовки для муфт не должны иметь несовершенств, нарушающих сплошность наружной поверхности, имеющих глубину более 5% толщины стенки или выводящих наружный диаметр или толщину стенки за предельные значения, или такие несовершенства должны быть четко обозначены. Кроме этого, к трубным заготовкам для муфт применимо требование, приведенное в 7.11.1, перечисление d).
7.11.3. План контроля процесса
Изготовитель с учетом особенностей технологии производства и требований раздела 9 должен применять план контроля процесса, обеспечивающий выполнение указанных выше требований.
Трубы HF, SA и QT должны проходить гидростатические испытания, если иное не указано в заказе.
Испытание труб CH проводят по согласованию между изготовителем и потребителем.
Из-за возможных ограничений испытательного оборудования давление гидростатического испытания по согласованию между изготовителем и потребителем может быть ограничено значением 69,0 МПа. В таком случае изготовитель должен иметь документированное обоснование физического ограничения возможностей оборудования для гидростатического испытания. Это не исключает проведения последующих гидростатических испытаний при напряжении не более 80% предела текучести в соответствии с 9.14.
8.1. Наружный диаметр, толщина стенки и масса
8.1.1. Наружный диаметр, толщина стенки и масса обсадных и насосно-компрессорных труб без резьбы, на которые распространяется настоящий стандарт, указаны в таблице A.15. Значения массы, указанные в таблице A.15, рассчитаны с использованием коэффициента, равного 1. Для определения значений массы различных сталей и сплавов необходимо значения, приведенные в таблице A.15, умножить на один из следующих коэффициентов:
- 0,989 - для мартенситных и мартенсито-ферритных сталей класса 1;
- 1 - для аустенито-ферритных сталей класса 2;
-
- для аустенитных сплавов на основе железа класса 3;
- для аустенитных сплавов на основе железа класса 3;-
- для аустенитных сплавов на основе никеля класса 4.
- для аустенитных сплавов на основе никеля класса 4.Значения
и
должны быть определены изготовителем.
и должны быть определены изготовителем.8.1.2. По согласованию между изготовителем и потребителем трубы могут быть изготовлены размерами, отличающимися от указанных в таблице A.15.
8.1.3. Диаметр труб более 168,28 мм должен измеряться с точностью до одного десятичного знака после запятой. Значения диаметров в настоящем стандарте приведены с точностью до двух десятичных знаков после запятой для обеспечения взаимозаменяемости.
Трубы должны поставляться группами длин в интервалах, указанных в таблице A.16.
8.3. Предельные отклонения
Наружный диаметр, толщина стенки и масса труб, предназначенных для использования в качестве обсадных и насосно-компрессорных, должны быть в пределах отклонений, указанных в таблице A.17.
Предельные отклонения наружного диаметра, толщины стенки и массы трубных заготовок для муфт должны быть согласованы и указаны в заказе.
8.3.2. Внутренний диаметр
Предельные отклонения внутреннего диаметра ограничены предельными отклонениями наружного диаметра и массы.
Отклонения от прямолинейности не должны превышать следующих значений:
a) отклонения от общей прямолинейности - 0,2% общей длины трубы, измеренной от одного торца до другого, для труб диаметром более 101,6 мм (рисунок B.1, Приложение B);
b) отклонения от концевой прямолинейности - 3,18 мм на длине 1,52 м от каждого торца трубы (рисунок B.2, Приложение B).
Каждая труба должна подвергаться контролю оправкой по всей длине. Размеры стандартных оправок для обсадных и насосно-компрессорных труб указаны в таблице A.18.
По требованию потребителя трубы могут быть подвергнуты контролю альтернативными оправками. Размеры альтернативных оправок указаны в таблице A.19.
Изделия должны поставляться с гладкими концами. На концах изделий не должно быть заусенцев, отклонения перпендикулярности торцов не должны превышать 0,01D.
Изготовитель должен установить и документировать необходимую периодичность калибровки и подготовить контрольные эталоны для того, чтобы обеспечить возможность подтверждения соответствия всех изделий требованиям настоящего стандарта.
Если испытательное или измерительное оборудование, подвергаемое калибровке или поверке в соответствии с требованиями настоящего стандарта, используется в необычных или неблагоприятных условиях, что может повлиять на его точность, то перед дальнейшим использованием оборудования следует провести его повторную калибровку или поверку.
Виды и периодичность испытаний труб указаны в таблице A.20.
Для укороченных труб, изготовленных из обсадных или насосно-компрессорных труб, не требуется проведение испытаний при условии, что эти трубы были испытаны ранее, соответствуют установленным требованиям и после этого не подвергались термической обработке.
9.3.1. Химический анализ
Изготовитель должен предоставить результаты химического анализа каждой плавки.
Результаты должны включать количественное определение следующих химических элементов:
- для изделий уровня PSL-1 - элементов, перечисленных в таблице A.2, а также Si, Mn, S, P и Al;
- для изделий уровня PSL-2 - элементов, перечисленных в таблице A.28;
- для изделий уровней и PSL-1 и PSL-2 - любых других элементов, используемых изготовителем для получения требуемых свойств изделий.
Для анализа готовых изделий отбирают:
a) для плавки стали и сплава, не подвергаемых переплаву, - две пробы;
b) для плавки стали и сплава, подвергаемых переплаву, - одну пробу.
По согласованию между изготовителем и потребителем пробы могут быть отобраны от передельных труб.
Отбор проб проводят в соответствии с ИСО 14284.
Метод химического анализа выбирает изготовитель. Обычно используют метод спектрального анализа.
В спорных случаях метод анализа изделий должен быть согласован с учетом международных стандартов.
Примечание. Перечень стандартов, в которых указаны методы химического анализа, в том числе информация об их области применения и точности, приведен в стандартах [2] - [5].
Если это указано в заказе, должен быть проведен контроль поверхностного содержания хрома методом энергодисперсной рентгеновской спектрометрии (EDX) или эквивалентным методом на одной пробе от партии (4.1.5). Пробу отбирают от изделия в окончательном состоянии поставки и до испытания не проводят никакой специальной подготовки поверхности. Содержание хрома на наружной и внутренней поверхностях пробы должно быть не менее 12,0%. Между изготовителем и потребителем может быть согласовано более высокое минимальное содержание хрома.
Если проба не соответствует установленным требованиям, проводят контроль двух дополнительных проб от того же изделия. Если результат контроля какой-либо из дополнительных проб неудовлетворительный, то изготовитель может провести контроль каждого из остальных изделий в контрольной партии или переработку изделий (то есть дополнительное травление и/или шлифование) и испытать партию как новую.
9.4.1. Контрольная партия
Количество изделий в контрольной партии (4.1.5) должно соответствовать требованиям, указанным в таблице A.21.
Пробы и образцы должны быть отобраны от концов изделий и должны соответствовать требованиям ИСО 377.
9.5.1. Ориентация образцов
Отбор образцов проводят в направлении, продольном к оси изделия, в соответствии с требованиями ИСО 6892-1 или АСТМ А 370.
Испытание на растяжение проводят при комнатной температуре в соответствии с ИСО 6892-1 или АСТМ А 370.
При испытании на растяжение определяют предел прочности
, предел текучести
и относительное удлинение после разрушения
.
, предел текучести и относительное удлинение после разрушения .Результаты испытания на растяжение должны соответствовать требованиям 7.2 и значениям, указанным для конкретного материала и группы прочности в таблице A.3 для изделий уровня PSL-1 или в таблице A.27 для изделий уровня PSL-2.
Если это согласовано при заказе, то испытание на растяжение проводят при повышенной температуре в соответствии с ИСО 783 или АСТМ Е 21. Предел текучести
определяют при температуре, согласованной и указанной в заказе. Результаты испытания на растяжение должны соответствовать требованиям, согласованным и указанным в заказе.
определяют при температуре, согласованной и указанной в заказе. Результаты испытания на растяжение должны соответствовать требованиям, согласованным и указанным в заказе.9.5.3. Признание испытания недействительным
Если какой-либо из образцов для испытания на растяжение окажется неправильно подготовленным или дефектным, он может быть забракован и заменен другим образцом.
Образцы с некачественной подготовкой или несовершенствами материала, обнаруженными до или после испытаний и не имеющими отношения к проводимому испытанию, могут быть забракованы и заменены другими образцами от того же изделия. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют установленным требованиям.
9.5.4. Повторные испытания
Если результат испытания на растяжение изделия, представляющего партию, не соответствует установленным требованиям, изготовитель может провести повторные испытания трех дополнительных изделий из той же партии. Если контрольная партия состоит из трех или менее изделий, испытанию подвергают каждое изделие. Если результаты повторных испытаний соответствуют установленным требованиям, то партия должна быть принята, за исключением изделия, не прошедшего испытания.
Если результат повторных испытаний хотя бы одного из образцов не соответствует установленным требованиям, изготовитель может провести испытание каждого из остальных изделий в партии. Изделия, показавшие неудовлетворительные результаты при испытаниях, должны быть забракованы. Образцы для повторных испытаний отбирают так же, как указано в 9.4.2.
Забракованная партия может быть подвергнута повторной термообработке и испытана как новая партия, если это применимо.
9.6.1. Образцы
Образец для контроля в виде кольца должен быть отрезан от конца изделия, отобранного для контроля. Длина образца должна быть не менее 12,7 мм.

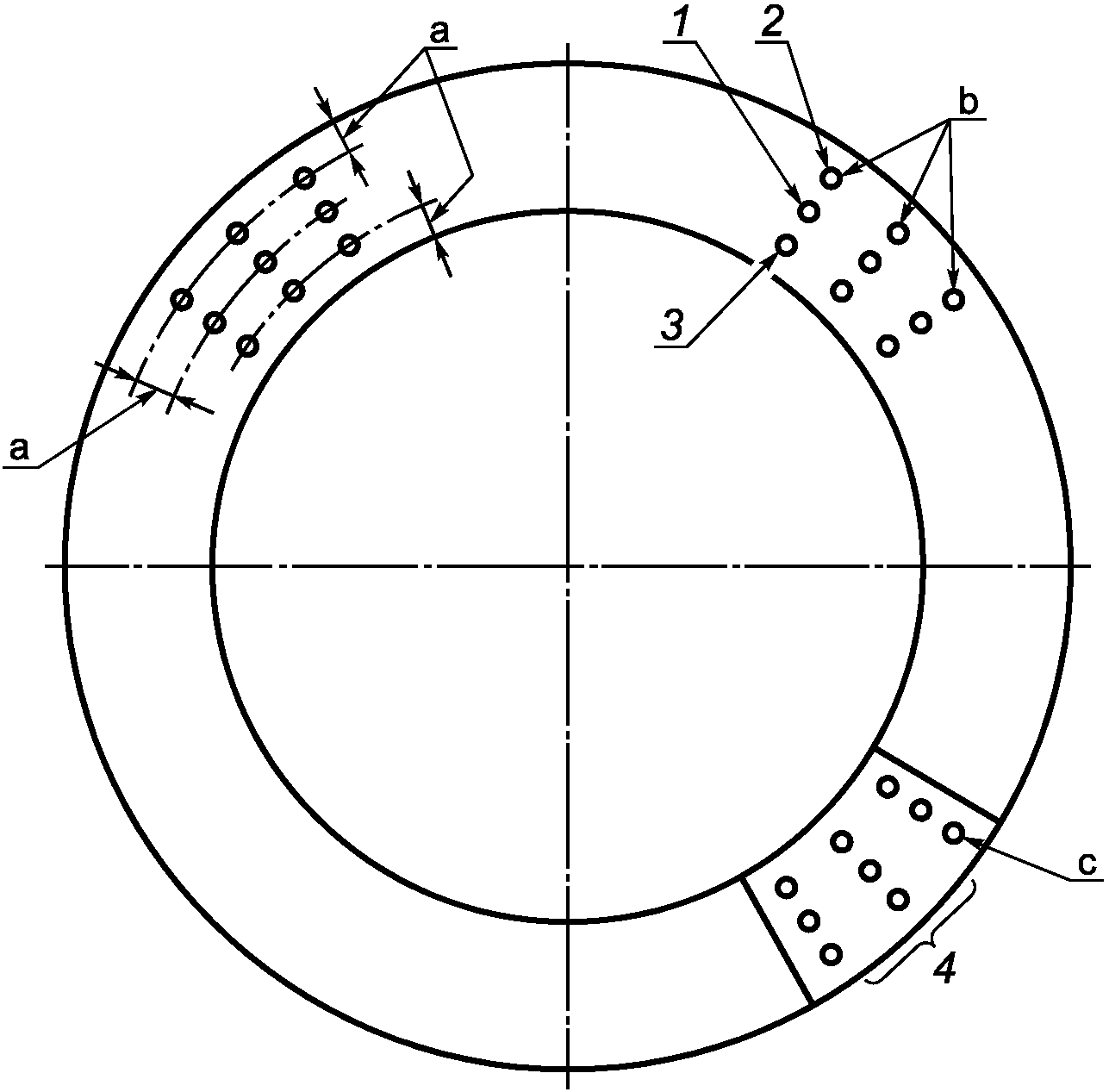

Контроль проводят на поперечном сечении образца в одном из квадрантов для контроля твердости, как показано на рисунке B.4. В каждом положении (вблизи наружной поверхности, посередине толщины стенки, вблизи внутренней поверхности) выполняют по три отпечатка и определяют среднее значение твердости для каждого положения.
Контроль твердости проводят по Роквеллу в соответствии с ИСО 6508-1 или АСТМ Е 18. Для контроля используют шкалу С Роквелла. Среднее значение твердости в каждом из положений должно соответствовать требованиям 7.3 и требованиям, указанным в таблице A.4, а также требованиям к твердости, указанным для материалов и групп прочности в таблице A.3 для изделий уровня PSL-1 и таблице A.27 для изделий уровня PSL-2.
Первый отпечаток на образце для контроля твердости выполняют примерно посередине толщины стенки образца для того, чтобы улучшить осадку образца и уменьшить возможные погрешности. Результат измерения твердости по этому отпечатку можно не учитывать.
9.6.3. Признание испытания недействительным
Если какой-либо образец для контроля твердости окажется неправильно подготовленным или дефектным, он может быть забракован и заменен другим образцом.
Образцы с некачественной подготовкой или несовершенствами материала, обнаруженными до или после испытаний и не имеющими отношения к проводимому испытанию, могут быть забракованы и заменены другими образцами от того же изделия. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют установленным требованиям.
9.6.4. Повторный контроль твердости
Если среднее значение твердости не соответствует установленным требованиям, но при этом превышает установленное значение не более чем на 2 HRC, в непосредственной близости от него должны быть выполнены три дополнительных отпечатка и определено дополнительное среднее значение.
Если дополнительное среднее значение твердости соответствует установленным требованиям, изделие должно быть принято.
Если дополнительное среднее значение твердости не соответствует установленным требованиям, изделие должно быть забраковано.
Если результаты контроля твердости изделия превышают максимальное среднее значение твердости или разброс твердости, изготовитель может провести повторный контроль трех дополнительных изделий из той же партии, отбирая образцы от тех же концов изделий, что и при первоначальном контроле. Если результаты повторного контроля соответствуют установленным требованиям, то партия должна быть принята. Если хотя бы один из образцов, подвергнутых повторному контролю, не соответствует установленным требованиям, изготовитель может принять решение о проведении контроля каждого из остальных изделий партии или об отбраковке партии.
Забракованная партия может быть подвергнута повторной термообработке и испытана как новая партия, если это применимо.
9.7.1. Образцы

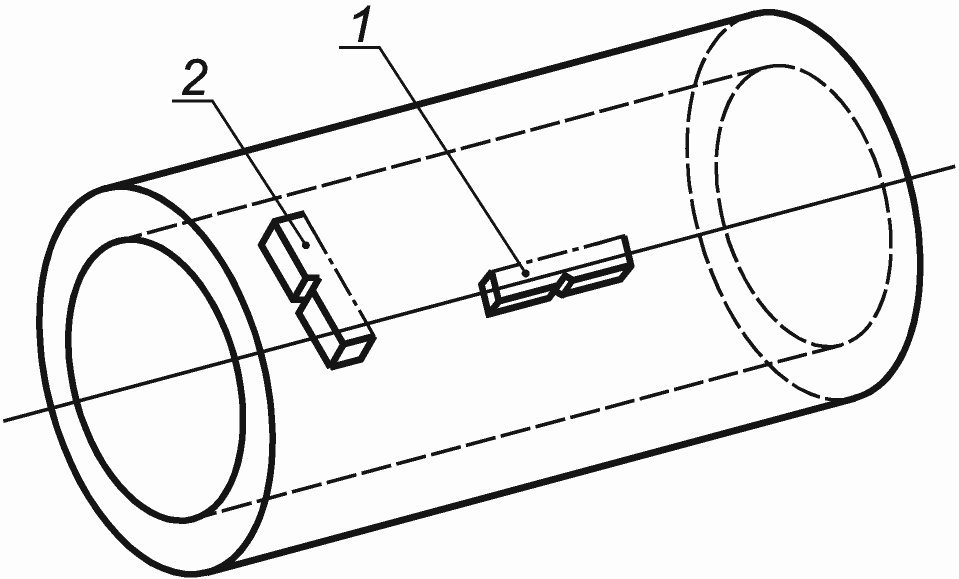

a) Образцы для испытания на ударный изгиб отбирают в соответствии с АСТМ Е 23 и 7.4 - 7.6 (см. рисунок B.5).
Поверхность поперечных образцов после механической обработки может сохранять исходную кривизну поверхности изделия при условии соблюдения требований, указанных на рисунке B.6.
Образцы для испытания на ударный изгиб от изделий из стали класса 1 и подвергаемых отжигу изделий из стали класса 2 не должны подвергаться выпрямлению.
Поперечные образцы от изделий из материала классов 2, 3 и 4, подвергаемых холодному упрочнению, могут быть подвергнуты выпрямлению только по согласованию между изготовителем и потребителем.
b) Образец для испытания на сплющивание должен быть в виде кольца или отрезка конца изделия длиной не менее 50,8 мм. Допускается удаление заусенцев с торцов образца перед сплющиванием.
Испытания должны проводиться со следующей периодичностью:
a) для обсадных и насосно-компрессорных труб из стали класса 1 - для каждого из концов двух труб от каждой плавки;
b) для обсадных и насосно-компрессорных труб из материала классов 2, 3 и 4 - для каждого из концов двух труб, изготовленных из каждого слитка или непрерывнолитой заготовки: одной трубы, изготовленной из верхней части слитка или непрерывнолитой заготовки, другой трубы - из нижней части слитка или непрерывнолитой заготовки.
По усмотрению изготовителя могут быть проведены альтернативные испытания на ударный изгиб или на сплющивание для каждого из концов двух труб, отобранных произвольно от каждой контрольной партии, при условии, что изготовитель имеет документированную процедуру обрезки концов слитков или непрерывнолитых заготовок и подтверждения качества материала, гарантирующую соответствие поставляемых изделий требованиям Приложения D. Периодически должна проводиться проверка качества материала для подтверждения соответствия установленным критериям. По требованию потребителя ему должны предоставляться соответствующие данные;
c) для трубных заготовок для муфт - для каждого из концов каждой трубной заготовки для муфт.
По усмотрению изготовителя могут быть проведены альтернативные испытания на ударный изгиб или на сплющивание для каждого из концов двух трубных заготовок для муфт, отобранных произвольно от каждой контрольной партии, при условии, если изготовитель выполнит одно из следующих действий:
- продемонстрирует прослеживаемость всех трубных заготовок для муфт в контрольной партии до исходных заготовок и подтвердит, что они изготовлены не из верхней и не из нижней частей слитка или непрерывнолитой заготовки;
- представит документированную процедуру обрезки концов слитков или непрерывнолитых заготовок и подтверждения качества материала, гарантирующую соответствие поставляемых изделий требованиям Приложения D. Периодически должна проводиться проверка качества материала для подтверждения соответствия установленным критериям. По требованию потребителя ему должны предоставляться соответствующие данные.
Испытание образцов с V-образным надрезом на ударный изгиб проводят в соответствии с АСТМ А 370 и АСТМ Е 23. Оценку результатов испытаний проводят в соответствии с 7.4.1.
9.7.4. Метод испытания на сплющивание
Образцы сплющивают между параллельными плитами. По каждому испытанию на сплющивание должны сохраняться диаграммы зависимости нагрузки от величины сплющивания. Диаграммы должны быть идентифицированы по каждому из концов испытуемого изделия.
Кольцевой образец сплющивают до тех пор, пока расстояние между плитами не станет таким, как указано в 7.7.
Точность измерения нагрузки должна составлять +/- 1,0% максимального значения, а точность измерения расстояния между плитами - +/- 1,0% исходного наружного диаметра кольцевого образца. Записи по испытаниям должны включать требуемую точность измерений нагрузки и расстояния между плитами. Скорость сплющивания во время испытания не должна превышать 1 см/мин.
9.7.4.2. Критерии приемки и отбраковки
Изделия должны соответствовать требованиям, приведенным в 7.7.
9.7.5. Повторное испытание на ударный изгиб
Для сталей класса 1, если результат испытания какого-либо образца от одного из концов изделия не соответствует установленным требованиям, изготовитель может провести испытания трех дополнительных образцов от того же конца изделия. Перед отбором проб для повторного испытания конец изделия может быть дополнительно обрезан. Работа удара каждого из образцов при повторном испытании должна быть не менее установленной минимальной работы удара или изделие должно быть забраковано.
Если результаты повторного испытания не соответствуют требованиям настоящего стандарта, то проводят испытание образцов от обоих концов дополнительных трех изделий из той же партии. Если результаты всех дополнительных испытаний соответствуют установленным требованиям, то контрольная партия должна быть принята, кроме изделия, которое было первоначально забраковано. Если результат хотя бы одного из дополнительных испытаний не соответствует установленным требованиям, изготовитель может провести отдельные испытания всех остальных изделий из контрольной партии или забраковать партию. Забракованная партия может быть подвергнута повторной термообработке и испытана как новая партия.
Для материалов классов 2, 3 и 4 при испытании изделий, изготовленных из верхней и нижней частей слитка или непрерывнолитой заготовки, если результат испытания какого-либо образца от одного из концов изделия не соответствует установленным требованиям, изготовитель может провести испытания трех дополнительных образцов от того же конца изделия. Перед отбором проб для повторного испытания конец изделия может быть дополнительно обрезан. Если результат испытания какого-либо образца при повторном испытании не соответствует установленным требованиям, изготовитель может снова обрезать конец изделия и провести еще одно испытание или забраковать это изделие и провести испытания каждого из концов остальных изделий, изготовленных из этого слитка или непрерывнолитой заготовки. Изготовитель может провести повторную термообработку партии изделий, изготовленных из этого слитка или непрерывнолитой заготовки и поставляемых в состоянии после отжига, и испытать ее как новую партию.
Для материала классов 2, 3 и 4 при испытании изделия, выбранного произвольно из контрольной партии, если результат испытания какого-либо образца от одного из концов изделия не соответствует установленным требованиям, изготовитель может провести испытания трех дополнительных образцов от того же конца изделия, однако обрезка конца изделия при этом не допускается. Работа удара каждого из образцов при повторном испытании должна быть не менее установленной минимальной работы удара или изделие должно быть забраковано. Изготовитель может провести испытания каждого из концов остальных изделий, изготовленных из этого слитка или непрерывнолитой заготовки. Изготовитель может провести повторную термообработку партии изделий, изготовленных из этого слитка или непрерывнолитой заготовки и поставляемых в состоянии после отжига, и испытать ее как новую партию.
9.7.6. Повторные испытания на сплющивание
При испытании изделий, изготовленных из верхней и нижней частей слитка или непрерывнолитой заготовки, если результат испытания какого-либо образца от одного из концов изделия не соответствует установленным требованиям, изготовитель может провести испытания двух дополнительных образцов от того же конца изделия. Перед отбором проб для повторного испытания конец изделия может быть дополнительно обрезан. Если результат испытания какого-либо образца при повторном испытании не соответствует установленным требованиям, изготовитель может снова обрезать конец изделия и провести еще одно испытание или забраковать это изделие и провести испытания каждого из концов остальных изделий, изготовленных из этого слитка или непрерывнолитой заготовки.
При испытании изделия, выбранного произвольно из контрольной партии, если результат испытания какого-либо образца от одного из концов изделия не соответствует установленным требованиям, изготовитель может провести испытания двух дополнительных образцов от того же конца изделия, однако обрезка конца изделия при этом не допускается. Если результат испытания какого-либо образца при повторном испытании не соответствует установленным требованиям, изготовитель может забраковать это изделие или провести испытания каждого из концов остальных изделий, изготовленных из этого слитка или непрерывнолитой заготовки. Изготовитель может провести повторную термообработку партии изделий, изготовленных из этого слитка или непрерывнолитой заготовки и поставляемых в состоянии после отжига, и испытать ее как новую партию.
9.7.7. Признание испытания недействительным
Образцы с некачественной подготовкой или несовершенствами материала, обнаруженными до или после испытаний и не имеющими отношения к проводимому испытанию, могут быть забракованы и заменены другими образцами от того же изделия. Образцы не должны считаться дефектными только потому, что результаты их испытаний не соответствуют установленным требованиям.
9.8.1. Образцы
Контроль микроструктуры материала проводят на сечении образца с продольным относительно оси изделия направлением волокон.
Образец должен включать всю толщину стенки изделия и иметь длину не менее 6 мм.
Образцы отбирают после окончательной термообработки и до холодной деформации изделий.
Контроль микроструктуры материала проводят в соответствии с АСТМ Е 562 в не менее чем в 30 полях зрения. Объемную долю феррита определяют тем же методом при увеличении не менее
.
.9.8.3. Повторное испытание
Если результаты контроля микроструктуры не соответствуют установленным требованиям, изготовитель может провести повторные испытания трех произвольно выбранных изделий из партии. При непрерывном процессе термообработки для испытаний отбирают изделия, обработанные в начале, середине и конце цикла термообработки.
Если результаты повторного контроля соответствуют установленным требованиям, то контрольная партия должна быть принята, кроме изделия, которое было первоначально забраковано.
Если хотя бы один из результатов повторного контроля не соответствует установленным требованиям, партия должна быть забракована. Если изготовитель может подтвердить случайность неудовлетворительного результата контроля, он может провести контроль микроструктуры каждого изделия партии и по его результатам отбраковать изделия, не соответствующие требованиям.
Забракованная партия может быть подвергнута повторной термообработке и испытана как новая партия, если это применимо.
9.9.1. Общие положения
Каждое изделие должно быть подвергнуто контролю для проверки соответствия требованиям раздела 8.
Наружный диаметр измеряют с использованием механического средства измерений или микрометра в положениях 0° и 90° на каждом конце изделия или с помощью непрерывной лазерной установки в положениях 0° и 90°, или по спирали в одном направлении вдоль всей длины изделия.
Периодичность измерений может быть уменьшена при условии, что изготовитель применяет план контроля процесса для подтверждения соответствия требованиям настоящего стандарта.
Измерение толщины стенки проводят с использованием механического средства измерений или калиброванного устройства для неразрушающего контроля соответствующей точности. В случае разногласий предпочтение должно быть отдано измерениям, проводимым механическим средством измерений. Необходимо применять механическое средство измерений с контактными наконечниками с сечением диаметром не более 6,35 мм. Торец наконечника, контактирующего с внутренней поверхностью изделия, должен быть скруглен радиусом не менее 3,18 мм и не более 38,10 мм -для изделий наружным диаметром 168,28 мм и выше, радиусом не более D/4 - для изделий наружным диаметром менее 168,28 мм. Торец наконечника, контактирующего с наружной поверхностью трубы, должен быть плоским или скругленным, с радиусом скругления не менее 38,10 мм.
9.9.4. Толщина стенки тела трубы
Должен быть проведен непрерывный контроль толщины стенки тела трубы в соответствии с ИСО 10543. Охват автоматического контроля должен составлять не менее 25% поверхности тела трубы. Если длина трубы слишком мала для применения автоматического оборудования, проводят ручной контроль толщины стенки.
9.10.1. Трубы без высадки и с наружной высадкой
Контроль проводят стандартной оправкой с цилиндрической частью, размеры которой приведены в таблице A.18, или, если это указано в заказе, альтернативной оправкой, размеры которой приведены в таблице A.19. Кромки цилиндрической части оправки должны быть скруглены для того, чтобы облегчить введение оправки в трубу. Оправка должна свободно проходить через всю трубу при ее продвижении вручную или механическим способом. В спорных случаях предпочтение отдают продвижению оправки вручную. Труба должна быть очищена от посторонних материалов и установлена надлежащим образом для предотвращения провисания, чтобы это не могло стать причиной отбраковки при проведении контроля оправкой.
9.10.2. Трубы с внутренней высадкой
Контроль оправкой насосно-компрессорных и обсадных труб с внутренней высадкой проводят по всей длине трубы до высадки с помощью стандартной оправки размерами, приведенными в таблице A.18, или альтернативной оправки размерами, приведенными в таблице A.19, или с помощью оправки размерами, согласованными и указанными в заказе. Контроль оправкой концов труб после высадки не требуется.
9.10.3. Покрытие оправки
Оправка должна иметь наружное покрытие или должна быть изготовлена из специального нежелезного материала или из того же металла, что и трубы, для исключения контакта с железом. На поверхности оправки не должно быть постороннего железосодержащего материала.
Длину каждого готового изделия измеряют с помощью автоматического или ручного устройства.
Трубы подвергают визуальному контролю.
Прямолинейность труб, имеющих чрезмерный изгиб или загнутые концы, проверяют с помощью:
- поверочной линейки или струны, натянутой между концами трубы (рисунок B.1);
- поверочной линейки длиной не менее 1,83 м, опирающейся на поверхность трубы за пределами загнутого конца (8.3.3 и рисунок B.2).
Трубы, предназначенные для использования в качестве обсадных или насосно-компрессорных труб, взвешивают по отдельности или удобными для взвешивания партиями. Для определения соответствия требованиям таблицы A.17 должна быть рассчитана масса труб на единицу длины.
Стандартное гидростатическое испытательное давление P вычисляют по формуле (2) с округлением до 0,5 МПа. При соблюдении условий, приведенных в 7.12, испытательное давление может быть ограничено верхним пределом 69,0 МПа.
, (2)где f - коэффициент, равный 0,8 для всех групп прочности и размеров;
- заданный минимальный предел текучести тела трубы, МПа;t - номинальная толщина стенки, мм;
D - номинальный наружный диаметр, мм.
Трубу выдерживают под полным испытательным давлением не менее 5 с.
Испытательная установка должна быть оснащена устройствами, которые гарантируют выполнение требований по заданному испытательному давлению и продолжительности выдержки под давлением. Устройство для измерения давления должно быть калибровано с помощью грузопоршневого манометра или эквивалентного прибора не ранее чем за четыре месяца до каждого использования. Записи по калибровке и поверке должны сохраняться, как указано в 13.2.
9.15.1. Общие положения
Изделия подвергают визуальному контролю для подтверждения соответствия требованиям 7.11 и 8.4. Визуальный контроль изделий должен выполняться в соответствии с утвержденной документированной процедурой.
Визуальный контроль должен осуществлять обученный персонал, обладающий остротой зрения, обеспечивающей обнаружение поверхностных несовершенств. Изготовитель должен иметь документированные нормы освещения для визуального контроля. Минимальный уровень освещенности контролируемой поверхности должен составлять 500 люкс.
Визуальному контролю должна подвергаться поверхность изделий после механической обработки, но до нанесения покрытия, если это предусмотрено.
9.15.2. Тело труб и трубные заготовки для муфт
Каждая труба или трубная заготовка для муфт должна проходить визуальный контроль по всей наружной поверхности для выявления несовершенств.
9.15.3. Концы труб
Визуальный контроль внутренней поверхности концов труб без высадки проводят на длине не менее 2,5D или 450 мм в зависимости от того, что меньше.
Визуальный контроль внутренней поверхности концов труб с высадкой проводят на длине не менее длины высадки, включая переходную зону.
Визуальный контроль не требуется, если применяют другой метод контроля с документированной способностью выявлять дефекты, указанные в 7.11.
Если для удаления дефектов обрезают конец трубы, то после обрезки он должен быть повторно подвергнут такому же контролю внутренней поверхности, как и проведенный ранее.
9.15.4. Действия, принимаемые по выявленным несовершенствам
По поверхностным несовершенствам, выявленным при визуальном контроле, принимают действия в соответствии с 9.16.12 - 9.16.14.
Требования к неразрушающему контролю и уровни контроля труб и трубных заготовок для муфт установлены в 9.16.2 - 9.16.14. Перечень обязательных операций неразрушающего контроля для труб и трубных заготовок для муфт приведен в таблице A.20. Трубы и трубные заготовки для муфт, для которых требуется проведение неразрушающего контроля (кроме визуального контроля), подвергают дефектоскопическому контролю по всей длине (от торца до торца).
Стандартные методы неразрушающего контроля труб являются традиционными проверенными методами и предусматривают процедуры неразрушающего контроля, широко применяемые для контроля трубных изделий во всем мире. Допускается, однако, применение других методов и процедур неразрушающего контроля, способных выявлять дефекты, указанные в 7.11. Записи по неразрушающему контролю должны сохраняться в соответствии с 9.16.8.
По выбору изготовителя искусственные дефекты, приведенные в таблице A.22, могут быть ориентированы под таким углом, чтобы оптимизировать выявление дефектов, типичных для производственного процесса. Для изменения ориентации должно быть разработано документированное техническое обоснование.
Если в заказе указано требование о проведении потребителем приемки труб и/или о присутствии потребителя при проведении неразрушающего контроля, то это должно проводиться в соответствии с Приложением C.
Удовлетворительные результаты контроля, проведенного в соответствии с 9.16 с помощью оборудования, калиброванного по искусственным дефектам, указанным в таблице A.22, не следует рассматривать как гарантию соответствия изделий требованиям 7.11.
Все операции неразрушающего контроля по настоящему стандарту, кроме визуального контроля, должен осуществлять персонал по неразрушающему контролю, аттестованный в соответствии с ИСО 11484 или ASNT SNT-TC-1A, ответственность за проведение контроля возлагается на персонал уровня 3, сертифицированный по ASNT SNT-TC-A или по эквивалентному документу.
9.16.3. Изделия
Если не указано иное, все обязательные операции неразрушающего контроля должны проводиться после окончательной термообработки или для изделий CH после окончательного холодного упрочнения, а также после правки со следующими исключениями:
a) для укороченных труб - в соответствии с 9.16.4;
b) для изделий из стали класса 1 при применении более одного метода неразрушающего контроля - контроль по одному из них (кроме ультразвукового контроля) может проводиться до термообработки и ротационной правки.
Для укороченных труб, изготовленных из обсадных и насосно-компрессорных труб полной длины, обязательный контроль внутренней и наружной поверхностей должен проводиться до или после порезки на конечные длины при условии, что после этого не проводится высадка или термообработка.
9.16.5. Неконтролируемые концы изделий
Небольшие участки с обоих концов изделий остаются не охватываемыми автоматическим неразрушающим контролем, предусмотренным настоящим стандартом. В этих случаях:
a) неконтролируемые концы изделий отрезают;
b) неконтролируемые концы изделий подвергают ручному или полуавтоматическому контролю с достижением не менее чем такой же степени достоверности контроля, как при автоматическом неразрушающем контроле (ИСО 11496);
c) неконтролируемые концы изделий из стали класса 1 подвергают магнитопорошковому контролю наружной и внутренней поверхностей по всему периметру и на всей длине неконтролируемых концов;
d) неконтролируемые концы изделий из материала классов 2, 3 и 4 подвергают капиллярному контролю наружной и внутренней поверхностей по всему периметру и всей длине.
9.16.6. Высаженные концы
Высаженные концы (включая переходную часть высадки) труб всех групп прочности подвергают после окончательной термообработки неразрушающему контролю, предусмотренному в настоящем стандарте, для выявления поперечных и продольных дефектов на наружной и внутренней поверхностях высадки, следуя критериям приемки, приведенным в 7.11.
9.16.7. Стандартные образцы
Для проверки сигнала от искусственных дефектов оборудования ультразвукового и электромагнитного контроля, за исключением контроля расслоений и проверки толщины стенки, следует использовать стандартные образцы с надрезами или отверстиями, указанными в таблице A.22.
Искусственный дефект для выявления расслоений должен представлять собой точеное плоскодонное отверстие на внутренней поверхности изделия площадью не более 260 мм2. Форма искусственного дефекта определяется по усмотрению изготовителя и должна обеспечивать выявление дефектов, типичных для производственного процесса, применяемого изготовителем.
Изготовитель может использовать любые документированные процедуры для установления порога отбраковки при ультразвуковом или электромагнитном контроле при условии, что искусственные дефекты по таблице A.22 могут быть выявлены в динамическом режиме при обычных условиях работы. Такая способность выявлять дефекты должна быть подтверждена в динамическом режиме и по выбору изготовителя в производственном потоке или вне потока.
В таблицах A.23 и A.22 приведены уровни приемки и искусственные дефекты, которые должен использовать изготовитель при установлении пороговых значений отбраковки при контроле труб, имеющих дефекты по 7.11, кроме расслоений. Искусственные дефекты, используемые при автоматическом ультразвуковом или электромагнитом контроле, не должны рассматриваться как дефекты размерами, описанными в 7.11, или использоваться кем-то, кроме изготовителя, в качестве единственного основания для отбраковки труб.
При калибровке оборудования для контроля вихретоковым методом или методом магнитного потока рассеяния система контроля должна показывать сигналы от надрезов на наружной и внутренней поверхностях, равные или превышающие порог отбраковки, установленный с помощью сверленого отверстия. Записи по контролю должны сохраняться в соответствии с 9.16.8.
Изготовитель должен сохранять записи о системе неразрушающего контроля, в которых подтверждается проверка ее способности выявлять искусственные дефекты, используемые для установления чувствительности оборудования.
Проверка должна включать:
a) расчет зоны контроля (т.е. план сканирования), включая контроль толщины стенки;
b) пригодность для контролируемой толщины стенки;
c) сходимость;
d) ориентацию преобразователя, обеспечивающую выявление дефектов, типичных для производственного процесса (9.16.1);
e) документацию, подтверждающую, что дефекты, типичные для производственного процесса, выявляются с помощью методов неразрушающего контроля по таблице A.23;
f) параметры установки порогового значения.
Кроме того, изготовитель должен сохранить следующую документацию по:
- рабочим процедурам системы неразрушающего контроля;
- описанию оборудования для неразрушающего контроля;
- информации об аттестации персонала неразрушающего контроля;
- данным динамических испытаний, подтверждающим, что система неразрушающего контроля обладает необходимыми возможностями в условиях производства.
Изделия должны подвергаться:
- ультразвуковому контролю для выявления продольных и поперечных несовершенств на наружной и внутренней поверхностях с уровнем приемки L2 в соответствии с ИСО 9303 или АСТМ Е 213 (продольные несовершенства) и ИСО 9305 или АСТМ Е 213 (поперечные несовершенства) и
- ультразвуковому контролю для выявления расслоений, площадь проекции которых на наружную поверхность составляет не более 260 мм2, в соответствии с ИСО 10124.
Отношение сигнал/шум должно быть не менее 3:1, если иное не согласовано между изготовителем и потребителем.
Примечание. Предпочтительно более высокое минимальное значение, которое может быть указано потребителем.
Кроме того, если это указано в заказе, изделия должны подвергаться для выявления несовершенств на наружной поверхности одному из следующих видов контроля:
a) контролю рассеяния магнитного потока с уровнем приемки L2 в соответствии с ИСО 9402 или АСТМ Е 570 (продольные несовершенства) и ИСО 9598 или АСТМ Е 570 (поперечные несовершенства);
b) вихретоковому контролю с уровнем приемки L2 в соответствии с ИСО 9304 или АСТМ Е 309;
c) магнитопорошковому контролю в соответствии с ИСО 13665 или АСТМ Е 709.
9.16.10. Неразрушающий контроль по всему телу изделий из материала классов 2, 3 и 4
Изделия подвергают:
a) ультразвуковому контролю для выявления продольных и поперечных несовершенств на наружной и внутренней поверхностях с уровнем приемки L2 в соответствии с ИСО 9303 или АСТМ Е 213 (продольные несовершенства) и ИСО 9305 или АСТМ Е 213 (поперечные несовершенства) и
b) ультразвуковому контролю для выявления расслоений, площадь проекции которых на наружную поверхность составляет не более 260 мм2, в соответствии с ИСО 10124.
Отношение сигнал/шум должно быть не менее 3:1, если иное не согласовано между изготовителем и потребителем.
Примечание. Желательно, чтобы потребитель указал более высокое отношение сигнал/шум, однако для таких сплавов, как UNS N10276, может потребоваться более низкое отношение сигнал/шум.
9.16.11. Трубы и трубные заготовки для муфт, требующие дополнительной оценки
При получении в результате проведения неразрушающего контроля показаний, превышающих пороговый уровень, должна быть проведена оценка полученных показаний в соответствии с 9.16.12, если только не может быть подтверждено, что несовершенства, вызвавшие показания, не являются дефектами, описанными в 7.11.
При наличии показания, равного или превышающего порог отбраковки, изготовитель должен оценить его в соответствии с настоящим пунктом или принять действия по этому показанию как по дефекту в соответствии с 9.16.14. оценку показаний проводят специалисты по неразрушающему контролю, аттестованные по уровню 1, под наблюдением специалистов NDE, аттестованных по уровню 2, или инспекторов, сертифицированных по уровню 3, или проводится специалистами NDE, аттестованными по уровню 2, или инспекторами, сертифицированными по уровню 3. Оценка показаний проводится в соответствии с документированными процедурами.
Если в области первоначально полученного показания никакие несовершенства не обнаружены и не найдено объяснение причины возникновения показания, то изделие должно быть забраковано или по выбору изготовителя повторно проконтролировано по всей длине тем же методом контроля или с помощью методов ультразвукового контроля. Оборудование может быть настроено по выбору изготовителя на тот же уровень чувствительности, что и при первоначальном контроле, или на пониженную чувствительность, но соответствующую установленным требованиям.
Для оценки выявленных несовершенств необходимо измерить их глубину одним из следующих способов:
a) с использованием механического измерительного устройства (например, глубиномера, штангенциркуля и т.п.). При зачистке труб шлифованием или иным способом для облегчения измерения глубины несовершенства не должна уменьшаться оставшаяся толщина стенки до значения менее предусмотренного в 7.11.1, перечисление b), при зачистке трубной заготовки для муфт - не должен уменьшаться оставшийся наружный диаметр или толщина стенки ниже минимального значения, указанного в заказе. Резкие изменения толщины стенки, связанные с удалением металла при зачистке, должны быть сглажены;
b) ультразвуковым(и) методом(ами), основанным(и) на измерении времени и/или амплитуды или иным сопоставимым методом. Поверка ультразвукового оборудования должна быть документирована с подтверждением его способности различать несовершенства большего и меньшего размера, чем установленный размер дефекта по 7.11.
Если изготовитель и потребитель не согласны с оценкой результатов контроля, любой из них может потребовать проведения разрушающего контроля изделий; дальнейшие действия в отношении таких изделий приведены в Приложении C.
По несовершенствам, признанным дефектами, должны быть приняты действия в соответствии с 9.16.13 и 9.16.14, по применимости.
9.16.13. Действия в отношении труб с дефектами
Несовершенства, соответствующие требованиям к изделиям и имеющие размеры, не превышающие размеры дефектов, указанные в 7.11, допускается не удалять.
Ремонт сваркой не допускается. В отношении труб с дефектами могут быть приняты следующие действия:
a) проведена абразивная зачистка или механическая обработка.
Абразивная зачистка или механическая обработка закалочных трещин или прожогов не допускается.
Другие дефекты должны быть полностью удалены абразивной зачисткой или механической обработкой, при этом толщина стенки должна оставаться в пределах, указанных в таблице A.17. Радиус зачистки должен исключать резкие изменения толщины стенки трубы. Шероховатость поверхности после местной зачистки или механической обработки должна быть не хуже шероховатости, получаемой при шлифовании абразивным кругом номер 36 по ИСО 525. Толщина стенки после зачистки должна быть проверена на соответствие требованиям 9.9.3 и должна находиться в установленных пределах. Документированные процедуры изготовителя по оценке несовершенств должны учитывать возможность наличия совпадающих дефектов на участке зачистки или механической обработки. После удаления дефекта должен быть проведен повторный контроль участка зачистки по одному из следующих вариантов:
1) тем же методом и при той же чувствительности, что и при первоначальном контроле;
2) капиллярным методом в соответствии с ИСО 12095 или АСТМ Е 165 или для изделий из стали класса 1 магнитопорошковым контролем в соответствии с ИСО 13665 или АСТМ Е 709, или
3) иным методом неразрушающего контроля или комбинацией методов, обладающих такой же или более высокой чувствительностью, чем первоначальный метод неразрушающего контроля.
Если используют вариант 3), то применяемый метод или комбинация методов неразрушающего контроля должна быть документирована с подтверждением чувствительности не ниже, чем у первоначального метода контроля. Кроме того, вариант 3) должен учитывать, что на этом участке могут быть другие совпадающие дефекты;
b) участок трубы с дефектом отрезан с учетом требований к длине изделия;
c) труба забракована.
Трубы с закалочными трещинами должны быть забракованы.
Несовершенства, соответствующие требованиям к изделиям и имеющие размеры, не превышающие размеры дефектов, указанные в 7.11, допускается не удалять. Ремонт сваркой не допускается. В отношении трубной заготовки для муфт с дефектами могут быть приняты следующие действия:
a) проведена абразивная зачистка или механическая обработка.
Абразивная зачистка или механическая обработка закалочных трещин или прожогов не допускается.
Другие дефекты должны быть полностью удалены абразивной зачисткой или механической обработкой, при этом наружный диаметр должен оставаться в допустимых пределах. Абразивная зачистка или механическая обработка должна выполняться таким образом, чтобы зачищенный участок плавно переходил в контур трубной заготовки для муфт. После удаления дефекта необходимо измерить наружный диаметр на участке зачистки для проверки соответствия его установленным требованиям. Должен быть также проведен повторный контроль участка зачистки по одному из следующих вариантов:
1) тем же методом и при той же чувствительности, что и при первоначальном контроле;
2) капиллярным методом в соответствии с ИСО 12095 или АСТМ Е 165 или для изделий из стали класса 1 магнитопорошковым контролем в соответствии с ИСО 13665 или АСТМ Е 709;
3) иным методом неразрушающего контроля или комбинацией методов, обладающих такой же или более высокой чувствительностью, чем первоначальный метод неразрушающего контроля.
Если используют вариант 3), то применяемый метод или комбинация методов неразрушающего контроля должна быть документирована с подтверждением чувствительности не ниже, чем у первоначального метода контроля. Кроме того, вариант 3) должен учитывать, что на этом участке могут быть другие совпадающие дефекты;
b) обозначена область расположения дефекта.
Если дефект не может быть удален с трубной заготовки для муфт при соблюдении допустимых пределов, то область расположения дефекта должна быть обозначена краской в виде полосы по окружности трубной заготовки для муфт, покрывающей всю область расположения дефекта, если длина этой области в продольном направлении не превышает 50 мм; если же длина этой области превышает 50 мм, то ее обозначают перекрещивающимися полосами. Цвет полосы устанавливают по согласованию между изготовителем и потребителем;
c) обрезан участок с дефектом с учетом требований к длине изделия;
d) забракована трубная заготовка для муфт.
Трубные заготовки для муфт с закалочными трещинами должны быть забракованы.
10.1. Класс 1
Трубы должны поставляться с внутренней поверхностью после травления или дробеструйной очистки. Дробеструйная очистка должна выполняться с помощью дроби из нержавеющей стали или окиси алюминия.
Уровень дробеструйной очистки должен соответствовать ИСО 8501-1, Sa 2 1/2.
10.2. Классы 2, 3 и 4
Трубы должны поставляться с чистыми наружной и внутренней поверхностями.
Очистка должна включать следующие операции в указанной последовательности:
- обезжиривание (для холоднодеформированных изделий);
- промывку в воде;
- травление;
- окончательную промывку в чистой воде с содержанием ионов хлорида менее 200 мг/л.
Примечание. При низких концентрациях единица измерения миллиграмм/литр примерно эквивалентна ppm (числу частей на миллион), которое не рекомендуется для применения.
В конце цикла очистки вся поверхность трубы должна быть сухой.
Изделия, изготовленные по настоящему стандарту, должны иметь маркировку, выполненную изготовителем в соответствии с настоящим разделом.
Маркировка изделий должна состоять из цветовой маркировки и маркировки данных, выполненной краской. Маркировку клеймением наносят только в том случае, если она указана в заказе.
Расположение, последовательность и размер знаков маркировки должны соответствовать требованиям 11.2 и 11.3. Допускается нанесение дополнительной маркировки, согласованной и указанной в заказе. Знаки маркировки не должны перекрываться и должны наноситься таким образом, чтобы не повредить поверхность изделия.
11.2. Маркировка изделий
11.2.1. Расположение и размер маркировки
Маркировку данных, выполненную клеймением или краской, размещают на наружной поверхности каждого изделия после нанесения цветовой маркировки.
Высота знаков маркировки должна соответствовать указанной в таблице A.24.
11.2.2. Цветовая маркировка
Если в заказе не указано иное, изделия должны иметь следующую цветовую маркировку:
- две полосы - для идентификации марки материала в соответствии с таблицей A.25;
- одна полоса - для идентификации группы прочности в соответствии с таблицей A.26.
Полосы должны располагаться на расстоянии не более 600 мм от конца изделия.
Полосы, идентифицирующие марку материала, располагают рядом с полосой, идентифицирующей группу прочности, как показано на рисунке B.7.
Ширина полос должна быть не менее 25 мм, за исключением муфт с медным покрытием наружной поверхности, для которых максимальная ширина полос должна быть не менее 12,7 мм.
Примечание. Медное покрытие наружной поверхности муфт может привести к снижению адгезии краски и затруднению удаления краски.
Состав краски или чернил не должен оказывать вредное воздействие на изделия.
11.2.3. Маркировка клеймением
Если в заказе указана маркировка клеймением, то она должна быть выполнена скругленными клеймами, вибрационным клеймением или эквивалентным способом и должна включать индивидуальную идентификацию каждого изделия (индивидуальный идентификационный номер).
11.2.4. Маркировка краской или чернилами
Маркировка краской или чернилами должна наноситься в следующей последовательности:
a) наименование или товарный знак изготовителя;
b) обозначение настоящего стандарта;
c) дата изготовления;
d) марка материала и группа прочности;
e) если согласовано (см. 7.2), - буквы TY, после которых наносят согласованное значение вместо 35 МПа;
f) для изделий уровня PSL-2 - знак L2 и номер UNS; для изделий по E.2 - знак L2A (E.3 и E.4, Приложение E);
g) номер плавки;
h) наружный диаметр и толщина стенки;
i) идентификационный номер изделия;
j) длина в миллиметрах, округленная до целого значения, или в метрах с двумя десятичными знаками после запятой;
k) номер контрольной партии при механических и других испытаниях;
l) гидростатическое испытательное давление (МПа); если изделия не подвергались гидростатическому испытанию у изготовителя, указывают два нуля: 00.
После указанной маркировки может быть нанесена дополнительная маркировка, согласованная между изготовителем и потребителем.
Дату изготовления изделий указывают в виде четырехзначного числа, в котором первые два знака соответствуют последним цифрам года, два последние - номеру месяца выполнения маркировки.
12.1. Для обеспечения защиты поверхности при транспортировании наружная поверхность изделий должна быть покрыта лаком.
Рекомендуется учитывать следующее:
a) нет необходимости удалять защитное покрытие перед установкой труб в скважину;
b) для правильного нанесения покрытия следует оценивать следующие факторы:
1) чистоту поверхности трубы;
2) температуру нанесения покрытия;
3) толщину защитного слоя.
После высушивания на торцы труб должны быть установлены предохранительные приспособления или внутренняя поверхность изделий должна быть защищена каким-либо другим способом, однако предохранительные приспособления должны иметь вентиляционное отверстие для предотвращения образования конденсата внутри изделия.
12.2. Наружное и внутреннее защитные покрытия и торцевые предохранительные приспособления для длительного хранения должны быть согласованы между изготовителем и потребителем.
13.1. Электронные данные
Протоколы испытаний, документы о приемочном контроле и другие документы, используемые в электронной форме или распечатанные из системы электронного обмена данными (EDI), должны иметь такую же силу, как и соответствующие документы, напечатанные изготовителем на бумажном носителе. Содержание таких документов должно соответствовать требованиям настоящего стандарта и действующим соглашениям между изготовителем и покупателем относительно EDI.
Контроль и испытания, требующие сохранения записей, перечислены в таблице A.20. Изготовитель должен сохранять эти записи, и они должны быть доступны по требованию потребителя в течение трех лет с момента продажи изделий изготовителем.
13.3. Документ о качестве
Документ о качестве изготовителя должен содержать ссылку на настоящий стандарт, по которому изготовлены изделия, год его утверждения и уровень PSL. Для каждой позиции заказа на поставку изготовитель должен указать в нем следующие данные, если это применимо:
a) заданный наружный диаметр, толщину стенки, класс материала, марку материала, группу прочности, номер материала по UNS (если применимо), способ производства, вид термообработки или способ холодной деформации, количество труб в плавке или контрольной партии;
b) минимальную температуру отпуска, допустимую по документированной процедуре термообработки для каждой партии изделий, подвергаемых закалке и отпуску;
c) химический состав (плавки и изделий) с указанием массовой доли в процентах всех элементов, которые имеют ограничения или должны быть указаны по настоящему стандарту;
d) результаты испытания на растяжение, требуемые по настоящему стандарту, включая предел текучести, предел прочности и удлинение, с указанием ориентации образцов.
Должна быть указана номинальная ширина образца для испытаний, если применялся образец в виде полосы, диаметр и расчетная длина, если применялся цилиндрический образец, или должно быть указано, что применялись образцы полного сечения;
e) результаты испытания на ударный изгиб, включая критерии испытания, размер, расположение и ориентацию образцов, номинальную температуру испытания, измеренную работу удара для каждого образца и среднее значение работы удара для каждого комплекта образцов, если такие испытания требуются по настоящему стандарту;
f) результаты контроля твердости, включая каждое значение твердости по Роквеллу и среднее значение твердости, критерий испытания и расположение образца;
g) результаты испытания на сплющивание;
h) результаты контроля микроструктуры, если применимо, содержание дельта-феррита, объемную долю феррита и/или процентное содержание сигма-фазы;
i) минимальное испытательное гидростатическое давление и продолжительность испытания;
j) результаты визуального контроля;
k) результаты неразрушающего контроля с указанием применяемого метода контроля (ультразвуковой, электромагнитный или магнитопорошковый), типа (ориентация, наружный или внутренний) и размера применяемого искусственного дефекта;
l) указание о соответствии установленным требованиям каждого геометрического параметра изделий, в том числе диаметра, толщины стенки, длины, прямолинейности, отделки концов (перпендикулярность торцов), а также массы и результатов контроля оправкой;
m) результаты всех испытаний или контроля, проводимых по требованию потребителя.
14.1. Общие положения
Погрузочно-разгрузочные операции, упаковка и хранение должны соответствовать группе прочности изделий и требованиям к транспортированию и хранению, а также требованиям заказа на поставку.
14.2. Погрузочно-разгрузочные операции
Схема погрузки должна предотвращать повреждение изделий при перемещении. Не допускается применение крюков или подобных подъемных приспособлений для зацепления за концы изделий, также для изделий из материала классов 2, 3 и 4 не допускается контакт изделий с железосодержащими металлическими материалами.
14.3. Упаковка
14.3.1. Общие положения
Изделия упаковывают в ящики или по согласованию между изготовителем и потребителем в другую транспортную тару. Для предотвращения контакта между изделиями следует применять пластмассовые или другие прокладки, между изделиями и деревянными материалами - полимерную пленку толщиной не менее 0,2 мм. Должны быть приняты необходимые меры предосторожности для предотвращения образования конденсата под полимерной пленкой.
Материал упаковки должен предотвращать контакт изделий с железом.
14.3.2. Маркировка
На упаковке должны быть указаны:
a) наименование или товарный знак изготовителя;
b) вид изделий и обозначение настоящего стандарта;
c) марка материала и группа прочности;
e) размеры;
f) количество изделий;
g) масса-брутто;
h) номер заказа;
i) наименование и адрес потребителя.
14.4. Хранение
Изделия до отправки их потребителю или дальнейшей механической обработки следует хранить в закрытом сухом месте, где нет таких источников загрязнения, как металлическая пыль, брызги морской воды или прямой доступ воды.
На поверхности изделий не должно быть коррозии и потребителю не должны поставляться изделия с коррозией.
Ящики или другая транспортная тара должны быть размещены не ниже 100 мм от пола. При погрузке необходимо соблюдать меры предосторожности для исключения повреждения упаковки и защитных приспособлений.
(обязательное)
ТАБЛИЦЫ
деформации и вид термической обработки изделий
Исходная заготовка | Способ окончательной деформации | Состояние поставки изделий | Обозначение |
Слиток или непрерывно-литая заготовка, катаная или кованая заготовка | Горячая деформация: - горячая прокатка - горячее прессование | После закалки и отпуска | QT |
После отжига | SA | ||
Слиток или непрерывно-литая заготовка, катаная или кованая, или механически обработанная заготовка | Холодная деформация <a>: - холодное волочение - холодная прокатка | После холодной деформации | CH |
После отжига | SA | ||
Горячедеформированная трубная заготовка | Холодная деформация <a>: - холодное волочение - холодная прокатка | После холодной деформации | CH |
После отжига | SA | ||
Материал | Основной состав, массовая доля элемента, % | Группа прочности <b> | PRE <c>, не менее | ||||||||||||
Класс | Структура | Марка <a> | C | Cr | Ni | Mo | N | Другие | 65 | 80 | 95 | 110 | 125 | 140 | |
1 | Мартенситная | 02Х13Н5М2 | 0,02 | 13,0 | 5,0 | 2,0 | - | - | N | Y | Y | Y | N | N | - |
Мартенсито-ферритная | 03Х13Н | 0,03 | 13,0 | 0,5 | 0,01 | - | N | Y | Y | Y | N | N | - | ||
2 | Аустенито-ферритная | 02Х22Н5М3 | 0,02 | 22,0 | 5,0 | 3,0 | 0,18 | - | Y | N | N | Y | Y | Y | 35,0 |
02Х25Н7М3 | 0,02 | 25,0 | 7,0 | 3,0 | 0,18 | - | Y | N <d> | N | Y | Y | Y | 37,5 | ||
02Х25Н7М4 | 0,02 | 25,0 | 7,0 | 3,8 | 0,27 | - | N | Y | N <e> | Y | Y | Y | 40,0 | ||
04Х26Н5М3 | 0,04 | 25,5 | 4,75 | 2,5 | 1,17 | - | N | Y | Y | Y | Y | Y | 40,0 | ||
3 | Аустенитная на основе железа | 02Х27Н31М4 | 0,02 | 27,0 | 31,0 | 3,5 | - | - | N | N | N | Y | Y | Y | - |
02Х25Н32М3 | 0,02 | 25,0 | 32,0 | 3,0 | - | - | N | N | N | Y | Y | Y | - | ||
03Х22Н35М4 | 0,03 | 22,0 | 35,5 | 4,5 | - | - | N | N | N | Y | Y | N | - | ||
4 | Аустенитная на основе никеля | 02Х21Н42М3 | 0,02 | 21,0 | 42,0 | 3,0 | - | - | N | N | N | Y | Y | N | - |
02Х22Н50М7 | 0,02 | 22,0 | 50,0 | 7,0 | - | - | N | N | N | Y | Y | Y | - | ||
03Х25Н50М6 | 0,03 | 25,0 | 50,0 | 6,0 | - | - | N | N | N | Y | Y | Y | - | ||
01Х20Н54М9 | 0,01 | 20,0 | 54,0 | 9,0 | - | Fe17 | N | N | N | Y | Y | Y | - | ||
02Х22Н52М11 | 0,02 | 21,5 | 52,0 | 11,0 | - | - | N | N | N | Y | Y | N | - | ||
01Х15Н60М16 | 0,01 | 15,0 | 60,0 | 16,0 | - | W4 | N | N | N | Y | Y | Y | - | ||
Х - номинальное содержание хрома, %; Н - номинальное содержание никеля, %; М - номинальное содержание молибдена, %. | |||||||||||||||
Материал | Состояние поставки | Предел текучести  , МПа | Предел прочности <a>  , МПа, не менее | Удлинение <b>  , %, не менее | Среднее значение твердости HRC, не более | |||
Класс | Марка | Группа прочности | не менее | не более | ||||
1 | 02Х13Н5М2 | 80 | HF или QT | 552 | 655 | 621 | 27 | |
95 | HF или QT | 655 | 758 | 724 | 28 | |||
110 | HF или QT | 758 | 965 | 793 | 32 | |||
03Х13Н | 80 | HF или QT | 552 | 655 | 655 | 23 | ||
95 | HF или QT | 655 | 758 | 724 | 26 | |||
110 | HF или QT | 758 | 965 | 827 | 32 | |||
2 | 02Х22Н5М3 | 65 | SA | 448 | 621 | 621 | 25 | 26 |
110 | CH | 758 | 965 | 862 | 11 | 36 | ||
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
02Х25Н7М3 | 75 | SA | 517 | 689 | 621 | 25 | 26 | |
110 | CH | 758 | 965 | 862 | 11 | 36 | ||
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
02Х25Н7М4 | 80 | SA | 552 | 724 | 758 | 20 | 28 | |
90 | SA | 621 | 724 | 793 | 20 | 30 | ||
110 | CH | 758 | 965 | 862 | 12 | 36 | ||
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
04Х26Н5М3 | 80 | SA | 552 | 724 | 758 | 20 | 28 | |
90 | SA | 621 | 724 | 793 | 20 | 30 | ||
110 | CH | 758 | 965 | 862 | 12 | 36 | ||
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
3 | 02Х27Н31М4 | 110 | CH | 758 | 965 | 793 | 11 | 35 |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
02Х25Н32М3 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
03Х22Н35М4 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
4 | 02Х21Н42М3 | 110 | CH | 758 | 965 | 793 | 11 | 35 |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
02Х22Н50М7 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
03Х25Н50М6 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
01Х20Н54М9 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
02Х22Н52М11 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
01Х15Н60М16 | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | ||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | ||
<a> Требование к соотношению предела прочности и предела текучести материала приведено в 7.2. где  - минимальное удлинение, %, на расчетной длине 50,0 мм;A - площадь поперечного сечения образца для испытания на растяжение, мм2, рассчитанная по номинальному наружному диаметру и ширине образца или номинальной толщине стенки, округленная до 10 мм2 или равная 490 мм2, в зависимости от того, что меньше;  - установленный минимальный предел прочности, МПа.Примечание. Обозначение группы прочности означает минимальный предел текучести материала, ksi, где 1 ksi = 1000 psi = 6,89476 (6,895) МПа. | ||||||||
,Толщина стенки t, мм | Допустимый разброс среднего значения твердости HRC | |
в состоянии после холодной прокатки | в другом состоянии | |
До 9,0 | 3 | 3 |
От 9,0 до 12,7 | 4 | 3 |
От 12,7 до 19,05 | 5 | 4 |
От 19,05 до 25,4 | 6 | 5 |
От 25,4 | 6 | 6 |
и понижающий коэффициент для расчета работы удара
Тип образца | Размеры образца, мм | Понижающий коэффициент |
Полный размер | 10,0 x 10,0 | 1,00 |
3/4 размера | 10,0 x 7,5 | 0,80 |
1/2 размера | 10,0 x 5,0 | 0,55 |
Порядок выбора | Ориентация | Размер |
1 | Поперечная | Полный размер |
2 | Поперечная | 3/4 размера |
3 | Поперечная | 1/2 размера |
4 | Продольная | Полный размер <a> |
5 | Продольная | 3/4 размера <a> |
6 | Продольная | 1/2 размера <a> |
для испытания на ударный изгиб
Наружный диаметр, мм | Расчетная толщина стенки, мм, необходимая для изготовления поперечных образцов для испытания на ударный изгиб | ||
полного размера | 3/4 размера | 1/2 размера | |
88,90 | 20,53 | 18,03 | 15,53 |
101,60 | 19,09 | 16,59 | 14,09 |
114,30 | 18,05 | 15,55 | 13,05 |
127,00 | 17,26 | 14,76 | 12,26 |
139,70 | 16,64 | 14,14 | 11,64 |
168,28 | 15,62 | 13,12 | 10,62 |
177,80 | 15,36 | 12,86 | 10,36 |
193,68 | 14,99 | 12,49 | 9,99 |
196,85 | 14,92 | 12,42 | 9,92 |
219,08 | 14,51 | 12,01 | 9,51 |
244,48 | 14,13 | 11,63 | 9,13 |
273,05 | 13,80 | 11,30 | 8,80 |
298,45 | 13,56 | 11,06 | 8,56 |
339,72 | 13,24 | 10,74 | 8,24 |
Примечание. Указанные размеры приведены с учетом припуска на механическую обработку: 0,50 мм - по внутреннему диаметру и 0,50 мм - по наружному диаметру. | |||
для испытания на ударный изгиб
Наружный диаметр, мм | Расчетная толщина стенки, мм, необходимая для изготовления продольных образцов | ||
полного размера | 3/4 размера | 1/2 размера | |
26,67 | 11,97 | 9,47 | 6,97 |
33,40 | 11,77 | 9,27 | 6,77 |
42,16 | 11,60 | 9,10 | 6,60 |
48,26 | 11,52 | 9,02 | 6,52 |
52,40 | 11,48 | 8,98 | 6,48 |
60,32 | 11,42 | 8,92 | 6,42 |
73,02 | 11,34 | 8,84 | 6,34 |
88,90 | 11,28 | 8,78 | 6,28 |
101,60 | 11,25 | 8,75 | 6,25 |
114,30 | 11,22 | 8,72 | 6,22 |
127,00 | 11,20 | 8,70 | 6,20 |
139,70 | 11,18 | 8,68 | 6,18 |
168,28 | 11,15 | 8,65 | 6,15 |
177,80 | 11,14 | 8,64 | 6,14 |
193,68 | 11,13 | 8,63 | 6,13 |
196,85 | 11,13 | 8,63 | 6,13 |
219,08 | 11,11 | 8,61 | 6,11 |
244,48 | 11,10 | 8,60 | 6,10 |
273,05 | 11,09 | 8,59 | 6,09 |
298,45 | 11,08 | 8,58 | 6,08 |
339,72 | 11,07 | 8,57 | 6,07 |
Примечание. Расчетная толщина стенки приведена с учетом припусков на механическую обработку: 0,50 мм - по внутреннему диаметру и 0,50 мм - по наружному диаметру. | |||
в поперечном направлении трубных заготовок для муфт из стали
класса 1
Критическая толщина стенки для групп прочности <a>, мм, не более | Работа удара в поперечном направлении, Дж, не менее | ||
80 | 95 | 110 | |
41,73 | 34,61 | 24,89 | 40 |
- | - | 25,77 | 41 |
на ударный изгиб в продольном направлении
для трубных заготовок для муфт из стали класса 1
Критическая толщина стенки для групп прочности <a>, мм, не более | Работа удара в продольном направлении, Дж, не менее | ||
80 | 95 | 110 | |
41,73 | 34,61 | 24,89 | 40 |
- | - | 25,77 | 41 |
изгиб в поперечном направлении для трубных заготовок
для муфт из материала классов 2, 3 и 4
Критическая толщина стенки для групп прочности <a>, мм, не более | Работа удара в поперечном направлении, Дж, не менее | |||||
65 | 75 | 80 и 90 | 110 | 125 | 140 | |
26,85 | 23,15 | 21,51 | 13,48 | 11,86 | 10,45 | 27 |
24,38 | 22,69 | 14,35 | 12,68 | 11,22 | 28 | |
25,61 | 23,86 | 15,23 | 13,50 | 11,99 | 29 | |
25,03 | 16,11 | 14,32 | 12,76 | 30 | ||
26,20 | 16,99 | 15,14 | 13,53 | 31 | ||
17,87 | 15,96 | 14,30 | 32 | |||
18,75 | 16,78 | 15,06 | 33 | |||
19,62 | 17,60 | 15,83 | 34 | |||
20,50 | 18,42 | 16,60 | 35 | |||
21,38 | 19,24 | 17,37 | 36 | |||
22,26 | 20,06 | 18,14 | 37 | |||
23,14 | 20,88 | 18,91 | 38 | |||
24,01 | 21,70 | 19,67 | 39 | |||
24,89 | 22,52 | 20,44 | 40 | |||
25,77 | 23,34 | 21,21 | 41 | |||
24,16 | 21,98 | 42 | ||||
24,98 | 22,75 | 43 | ||||
25,80 | 23,52 | 44 | ||||
24,28 | 45 | |||||
25,05 | 46 | |||||
25,82 | 47 | |||||
в поперечном направлении для труб из стали класса 1
Заданная толщина стенки для групп прочности <a>, мм, не более | Работа удара в поперечном направлении, Дж, не менее | ||
80 | 95 | 110 | |
51,50 | 41,73 | 34,61 | 40 |
в продольном направлении для труб из стали класса 1
Заданная толщина стенки для групп прочности <a>, мм, не более | Работа удара в продольном направлении, Дж, не менее | ||
80 | 95 | 110 | |
51,50 | 41,73 | 34,61 | 40 |
на ударный изгиб в поперечном направлении
для труб из материала классов 2, 3 и 4
Заданная толщина стенки для групп прочности <a>, мм | Работа удара в поперечном направлении, Дж, не менее | ||||||
65 | 75 | 80 | 90 | 110 | 125 | 140 | |
41,35 | 34,40 | 31,54 | 26,85 | 20,07 | 16,36 | 13,48 | 27 |
21,19 | 17,34 | 14,35 | 28 | ||||
22,31 | 18,33 | 15,23 | 29 | ||||
23,43 | 19,31 | 16,11 | 30 | ||||
24,54 | 20,29 | 16,99 | 31 | ||||
25,66 | 21,28 | 17,87 | 32 | ||||
22,26 | 18,75 | 33 | |||||
23,24 | 19,62 | 34 | |||||
24,23 | 20,50 | 35 | |||||
25,21 | 21,38 | 36 | |||||
26,19 | 22,26 | 37 | |||||
23,14 | 38 | ||||||
24,01 | 39 | ||||||
24,89 | 40 | ||||||
25,77 | 41 | ||||||
Наружный диаметр D, мм | Толщина стенки t, мм | Внутренний диаметр <a> d, мм | Диаметр оправки <b>, мм | Диаметр альтернативной оправки, мм | Масса <c> 1 м трубы, кг/м |
26,67 | 2,87 | 20,93 | 18,55 | - | 1,68 |
26,67 | 3,91 | 18,85 | 16,47 | - | 2,19 |
33,40 | 3,38 | 26,64 | 24,26 | - | 2,50 |
33,40 | 4,55 | 24,30 | 21,92 | - | 3,24 |
42,16 | 3,18 | 35,80 | 33,42 | - | 3,06 |
42,16 | 3,56 | 35,04 | 32,66 | - | 3,39 |
42,16 | 4,85 | 32,46 | 30,08 | - | 4,46 |
48,26 | 3,18 | 41,90 | 39,52 | - | 3,54 |
48,26 | 3,68 | 40,90 | 38,52 | - | 4,05 |
48,26 | 5,08 | 38,10 | 35,72 | - | 5,41 |
48,26 | 6,35 | 35,56 | 33,18 | - | 6,56 |
48,26 | 7,62 | 33,02 | 30,64 | - | 7,64 |
60,32 | 4,24 | 51,84 | 49,46 | - | 5,86 |
60,32 | 4,83 | 50,66 | 48,28 | - | 6,61 |
60,32 | 6,45 | 47,42 | 45,04 | - | 8,57 |
60,32 | 7,49 | 45,34 | 42,96 | - | 9,76 |
60,32 | 8,53 | 43,26 | 40,88 | - | 10,89 |
73,02 | 5,51 | 62,00 | 59,62 | - | 9,17 |
73,02 | 7,01 | 59,00 | 56,62 | - | 11,41 |
73,02 | 7,82 | 57,38 | 55,00 | - | 12,57 |
73,02 | 8,64 | 55,74 | 53,36 | - | 13,72 |
73,02 | 9,96 | 53,10 | 50,72 | - | 15,49 |
73,02 | 11,18 | 50,66 | 48,28 | - | 17,05 |
88,90 | 5,49 | 77,92 | 74,74 | - | 11,29 |
88,90 | 6,45 | 76,00 | 72,82 | - | 13,12 |
88,90 | 7,34 | 74,22 | 71,04 | - | 14,76 |
88,90 | 9,52 | 69,86 | 66,68 | - | 18,64 |
88,90 | 10,92 | 67,06 | 63,88 | - | 21,00 |
88,90 | 12,09 | 64,72 | 61,54 | - | 22,90 |
88,90 | 13,46 | 61,98 | 58,80 | - | 25,04 |
101,60 | 5,74 | 90,12 | 86,94 | - | 13,57 |
101,60 | 6,65 | 88,30 | 85,12 | - | 15,57 |
101,60 | 8,38 | 84,84 | 81,66 | - | 19,27 |
101,60 | 10,54 | 80,52 | 77,34 | - | 23,67 |
101,60 | 12,70 | 76,20 | 73,02 | - | 27,84 |
101,60 | 15,49 | 70,62 | 67,44 | - | 32,89 |
114,30 | 5,21 | 103,88 | 100,70 | - | 14,02 |
114,30 | 5,69 | 102,92 | 99,74 | - | 15,24 |
114,30 | 6,35 | 101,60 | 98,42 | - | 16,91 |
114,30 | 6,88 | 100,54 | 97,36 | - | 18,23 |
114,30 | 7,37 | 99,56 | 96,38 | - | 19,44 |
114,30 | 8,56 | 97,18 | 94,00 | - | 22,32 |
114,30 | 9,65 | 95,00 | 91,82 | - | 24,90 |
114,30 | 10,92 | 92,46 | 89,28 | - | 27,84 |
114,30 | 12,70 | 88,90 | 85,72 | - | 31,82 |
114,30 | 14,22 | 85,86 | 82,68 | - | 35,10 |
114,30 | 16,00 | 82,30 | 79,12 | - | 38,79 |
127,00 | 5,59 | 115,82 | 112,64 | - | 16,74 |
127,00 | 6,43 | 114,14 | 110,96 | - | 19,12 |
127,00 | 7,52 | 111,96 | 106,78 | - | 22,16 |
127,00 | 9,19 | 108,62 | 105,44 | - | 26,70 |
127,00 | 11,10 | 104,80 | 101,62 | - | 31,73 |
127,00 | 12,14 | 102,72 | 99,54 | - | 34,39 |
127,00 | 12,70 | 101,60 | 98,42 | - | 35,80 |
139,70 | 6,20 | 127,30 | 124,12 | - | 20,41 |
139,70 | 6,98 | 125,74 | 122,56 | - | 22,85 |
139,70 | 7,72 | 124,26 | 121,08 | - | 25,13 |
139,70 | 9,17 | 121,36 | 118,18 | - | 29,52 |
139,70 | 10,54 | 118,62 | 115,44 | - | 33,57 |
139,70 | 12,70 | 114,30 | 111,12 | - | 39,78 |
139,70 | 14,27 | 111,16 | 107,98 | - | 44,14 |
139,70 | 15,88 | 107,94 | 104,76 | - | 48,49 |
139,70 | 17,45 | 104,80 | 101,62 | - | 52,61 |
139,70 | 19,05 | 101,60 | 98,42 | - | 56,68 |
139,70 | 20,62 | 96,46 | 95,28 | - | 60,55 |
139,70 | 22,22 | 95,26 | 92,08 | - | 64,38 |
168,28 | 7,32 | 153,64 | 150,46 | - | 29,06 |
168,28 | 8,94 | 150,40 | 147,22 | - | 35,13 |
168,28 | 10,59 | 147,10 | 143,92 | - | 41,18 |
168,28 | 12,06 | 144,16 | 140,98 | - | 46,46 |
177,80 | 5,87 | 166,06 | 162,88 | - | 24,89 |
177,80 | 6,91 | 163,98 | 160,80 | - | 29,12 |
177,80 | 8,05 | 161,70 | 158,52 | 158,75 | 33,70 |
177,80 | 9,19 | 159,42 | 156,24 | - | 38,21 |
177,80 | 10,36 | 157,08 | 153,90 | - | 42,78 |
177,80 | 11,51 | 154,78 | 151,60 | 152,40 | 47,20 |
177,80 | 12,65 | 152,50 | 149,32 | - | 51,52 |
177,80 | 13,72 | 150,36 | 147,18 | - | 55,52 |
177,80 | 15,88 | 146,04 | 142,86 | - | 63,41 |
177,80 | 17,45 | 142,90 | 139,72 | - | 69,01 |
177,80 | 19,05 | 139,70 | 136,52 | - | 74,58 |
177,80 | 20,62 | 136,56 | 133,38 | - | 79,93 |
177,80 | 22,22 | 133,36 | 130,18 | - | 85,25 |
193,68 | 7,62 | 178,44 | 175,26 | - | 34,96 |
193,68 | 8,33 | 177,02 | 173,84 | - | 38,08 |
193,68 | 9,52 | 174,64 | 171,46 | - | 43,24 |
193,68 | 10,92 | 171,84 | 168,66 | - | 49,22 |
193,68 | 12,70 | 168,28 | 165,10 | - | 56,68 |
193,68 | 14,27 | 165,14 | 161,96 | - | 63,14 |
193,68 | 15,11 | 163,46 | 160,28 | - | 66,54 |
193,68 | 15,88 | 161,92 | 158,74 | - | 69,63 |
193,68 | 17,45 | 158,78 | 155,60 | - | 75,84 |
193,68 | 19,05 | 155,58 | 152,40 | - | 82,04 |
196,85 | 15,11 | 166,63 | 163,45 | 165,10 | 67,72 |
219,08 | 6,71 | 205,66 | 202,48 | - | 35,14 |
219,08 | 7,72 | 203,64 | 200,46 | - | 40,24 |
219,08 | 8,94 | 201,20 | 198,02 | 200,02 | 46,33 |
219,08 | 10,16 | 198,76 | 195,58 | - | 52,35 |
219,08 | 11,43 | 196,22 | 193,04 | 193,68 | 58,53 |
219,08 | 12,70 | 193,68 | 190,50 | - | 64,64 |
219,08 | 14,15 | 190,78 | 187,60 | - | 71,51 |
244,48 | 7,92 | 228,64 | 224,67 | - | 46,20 |
244,48 | 8,94 | 226,60 | 222,63 | - | 51,93 |
244,48 | 10,03 | 224,42 | 220,45 | 222,25 | 57,99 |
244,48 | 11,05 | 222,38 | 218,41 | - | 63,61 |
244,48 | 11,99 | 220,50 | 216,53 | - | 68,75 |
244,48 | 13,84 | 216,80 | 212,83 | 215,90 | 78,72 |
244,48 | 15,11 | 214,26 | 210,29 | 212,75 | 85,47 |
244,48 | 15,47 | 213,54 | 209,57 | - | 87,37 |
244,48 | 17,07 | 210,34 | 206,37 | - | 95,73 |
244,48 | 18,64 | 207,20 | 203,23 | - | 103,82 |
244,48 | 20,24 | 204,00 | 200,03 | - | 111,93 |
273,05 | 7,09 | 258,87 | 254,90 | - | 46,50 |
273,05 | 8,89 | 255,27 | 251,30 | - | 57,91 |
273,05 | 10,16 | 252,73 | 248,76 | 250,82 | 65,87 |
273,05 | 11,43 | 250,19 | 246,22 | - | 73,75 |
273,05 | 12,57 | 247,91 | 243,94 | 244,48 | 80,75 |
273,05 | 13,84 | 245,37 | 241,40 | - | 88,47 |
273,05 | 15,11 | 242,83 | 238,86 | - | 96,12 |
273,05 | 17,07 | 238,91 | 234,94 | - | 107,76 |
273,05 | 18,64 | 235,77 | 231,80 | - | 116,95 |
273,05 | 20,24 | 232,57 | 228,60 | - | 126,19 |
298,45 | 8,46 | 281,53 | 277,56 | 279,40 | 60,50 |
298,45 | 9,52 | 279,41 | 275,44 | - | 67,83 |
298,45 | 11,05 | 276,35 | 272,38 | - | 78,32 |
298,45 | 12,42 | 273,61 | 269,64 | 269,88 | 87,61 |
298,45 | 13,56 | 271,33 | 267,36 | 269,88 | 95,27 |
298,45 | 14,78 | 268,89 | 264,92 | - | 103,40 |
339,72 | 8,38 | 322,96 | 318,99 | - | 68,48 |
339,72 | 9,65 | 320,42 | 316,45 | - | 78,55 |
339,72 | 10,92 | 317,88 | 313,91 | - | 88,55 |
339,72 | 12,19 | 315,34 | 311,37 | - | 98,47 |
339,72 | 13,06 | 313,60 | 309,63 | 311,15 | 105,21 |
<b> Диаметр оправки - см. таблицу A.18. | |||||
.
; коэффициенты для расчета массы 1 м труб из материала различных классов - см. Вид труб | Группа 1 (Г1) | Группа 2 (Г2) | Группа 3 (Г3) | |
Обсадные и насосно-компрессорные | Общий интервал длин, включ. | 4,88 - 7,62 | 7,62 - 10,36 | 10,36 - 14,63 |
Максимально допустимое отклонение для 100% изделий для каждых 18 т позиции заказа | 1,52 | |||
Укороченные | Длина <a> | 0,61; 0,91; 1,22; 1,83; 2,44; 3,05; 3,66 | ||
Предельное отклонение | +/- 0,076 | |||
Трубные заготовки для муфт | По согласованию | |||
Наружный диаметр D, мм | Предельное отклонение при состоянии поставки | |||||
наружного диаметра <a> | толщины стенки | массы <b> | ||||
QT, HF, SA | CH | QT, HF, SA | CH | QT, HF, SA | CH | |
До 114,3 | +/- 0,79 мм | +/- 0,79 мм | -12,5% | -10% |  |  |
От 114,3 |  |  | -12,5% | -10% |  |  |
В миллиметрах
Вид труб | Наружный диаметр труб D | Размеры оправки, не менее | |
Длина | Диаметр | ||
Обсадные | До 219,08 включ. | 152 | d - 3,18 |
Св. 219,08 | 305 | d - 3,97 | |
Насосно-компрессорные | До 73,03 включ. | 1067 | d - 2,38 |
Св. 73,03 | 1067 | d - 3,18 | |
Примечание. Значения d указаны в таблице A.15. | |||
Наружный диаметр труб D, мм | Толщина стенки труб t, мм | Размеры оправки, мм, не менее | Масса 1 м труб, кг/м | |
Длина | Диаметр | |||
177,80 | 8,05 | 152 | 158,75 | 33,70 |
177,80 | 11,51 | 152 | 152,40 | 47,20 |
196,85 | 15,11 | 152 | 165,10 | 67,72 |
219,08 | 8,94 | 152 | 200,02 | 46,33 |
219,08 | 11,43 | 152 | 193,68 | 58,53 |
244,48 | 10,03 | 305 | 222,25 | 57,99 |
244,48 | 13,84 | 305 | 215,90 | 78,72 |
244,48 | 15,11 | 305 | 212,75 | 85,47 |
273,05 | 10,16 | 305 | 250,82 | 65,87 |
273,05 | 12,57 | 305 | 244,48 | 80,75 |
298,45 | 8,46 | 305 | 279,40 | 60,50 |
298,45 | 12,42 | 305 | 269,88 | 87,61 |
298,45 | 13,56 | 305 | 269,88 | 95,27 |
339,72 | 13,06 | 305 | 311,15 | 105,21 |
Вид испытания или контроля | Требования к испытанию <a> | Периодичность испытания <b> | Метод испытаний | Требования | |
Анализ плавки | о <d> | 1 на плавку | |||
Анализ изделия | Выплавка без переплава | о <d> | 2 на плавку | ||
Выплавка с переплавом | о <d> | 1 на слиток | |||
Испытание на растяжение при комнатной температуре | о <d> | 1 на партию <c> | |||
Испытание на растяжение при повышенной температуре | н <d> | 1 на партию <c> | |||
Контроль твердости | о <d> | 1 серия на партию <c> | |||
Испытание на ударный изгиб или на сплющивание | о <d> | ||||
Контроль микроструктуры | о <d> | 1 на партию <c> | |||
Визуальный контроль | о | Каждое изделие | |||
Гидростатическое испытание | Каждая труба | ||||
Контроль размеров: | |||||
наружного диаметра | о | Оба конца каждого изделия | |||
толщины стенки | о | Оба конца каждого изделия | |||
контроль оправкой <e> | о | Каждая труба | |||
длины | о | Каждое изделие | |||
прямолинейности | о | Каждая труба | |||
Контроль массы | о | Каждое изделие | |||
Неразрушающий контроль: | |||||
UT на продольные дефекты | о <d> | Каждое изделие | |||
UT на поперечные дефекты | о <d> | Каждое изделие | |||
UT на расслоения | о <d> | Каждое изделие | |||
UT толщины стенки <e> | о <d> | Каждое изделие | |||
UT ручной, труб с высадкой L+T <e> | Каждое изделие | ||||
EMI <e> | Каждое изделие | ||||
капиллярный | о (н <f>) | Только участок зачистки | |||
MT | Только участок зачистки | ||||
<b> Определение контрольной партии - 4.1.5. Максимальное количество изделий в контрольной партии - таблица A.21. | |||||
Класс материала | Количество <a> изделий в партии, не более | |
Трубы | Трубные заготовки для муфт | |
1 | 100 | 20 |
2, 3, 4 | 50 | 10 |
<a> Оставшиеся по заказу изделия в количестве менее 20% максимального количества изделий в партии могут быть добавлены к другой контрольной партии той же плавки. Примечание. Для укороченных труб - см. 9.2. | ||
Уровень приемки | Глубина надреза <a>, %, не более | Длина надреза (полной глубины), мм, не более | Ширина надреза, мм, не более | Диаметр радиального сверленого отверстия <b>, мм |
L2 | 5 | 50 | 1 | 1,6 |
Класс | Метод неразрушающего контроля | Наружное несовершенство | Внутреннее несовершенство | ||
продольное | поперечное | продольное | поперечное | ||
1 | UT | L2 | L2 | L2 | L2 |
MT или EMI | L2 | - | - | - | |
2, 3, 4 | UT | L2 | L2 | L2 | L2 |
Наружный диаметр труб D, мм | Высота знаков маркировки, мм, не менее | |
клеймением | краской или чернилами | |
До 101,60 включ. | 4 | => 8 |
Св. 101,60 | 6 | => 12 |
Марка материала | Цветовая маркировка |
02Х13Н5М2 | Белый и зеленый |
03Х13Н | Белый и красный |
02Х22Н5М3 | Красный и красный |
02Х25Н7М3 | Красный и оранжевый |
02Х25Н7М4 | Красный и желтый |
04Х26Н5М3 | Зеленый и зеленый |
02Х27Н31М4 | Зеленый и коричневый |
02Х25Н32М3 | Зеленый и оранжевый |
03Х22Н35М4 | Белый и голубой |
02Х21Н42М3 | Желтый и желтый |
02Х22Н50М7 | Желтый и оранжевый |
03Х25Н50М6 | Желтый и зеленый |
01Х20Н54М9 | Желтый и голубой |
02Х22Н52М11 | Белый и коричневый |
01Х15Н60М16 | Желтый и коричневый |
Группа прочности | Цветовая маркировка |
65 | Желтый |
75 | Голубой |
80 | Красный |
90 | Коричневый |
95 | Серебристый |
110 | Белый |
125 | Оранжевый |
140 | Зеленый |
температуре изделий уровня PSL-2
Материал (таблица A.2) | Номер UNS | Группа прочности | Состояние поставки | Предел текучести  , МПа | Предел прочности <a>  , МПа, не менее | Удлинение <b>,  , %, не менее | Среднее значение твердости <f> HRC, не более | ||
Класс | Марка | не менее | не более | ||||||
1 | 02Х13Н5М2 | S41426 <c> | 80 | QT | 552 | 655 | 621 | 27 | |
95 | QT | 655 | 724 | 724 | 27 | ||||
2 | 02Х22Н5М3 | S31803 <d> | 65 | SA | 448 | 621 | 621 | 25 | 26 |
110 | CH | 758 | 965 | 862 | 11 | 36 | |||
125 | CH | 862 | 1000 | 896 | 10 | 36 | |||
02Х25Н7М3 | S31260 <d> | 75 | SA | 517 | 689 | 621 | 25 | 26 | |
110 | CH | 758 | 965 | 862 | 11 | 36 | |||
125 | CH | 862 | 1000 | 896 | 10 | 36 | |||
02Х25Н7М4 | S32750 <d> | 80 | SA | 552 | 724 | 758 | 20 | 28 | |
90 | SA | 621 | 724 | 793 | 20 | 30 | |||
110 | CH | 758 | 965 | 862 | 12 | 36 | |||
125 | CH | 862 | 1000 | 896 | 10 | 36 | |||
S32760 <d> | 80 | SA | 552 | 724 | 758 | 20 | 28 | ||
90 | SA | 621 | 724 | 793 | 20 | 30 | |||
110 | CH | 758 | 965 | 862 | 12 | 36 | |||
125 | CH | 862 | 1000 | 896 | 10 | 36 | |||
S39274 <d> | 80 | SA | 552 | 724 | 758 | 20 | 28 | ||
90 | SA | 621 | 724 | 793 | 20 | 30 | |||
110 | CH | 758 | 965 | 862 | 12 | 36 | |||
125 | CH | 862 | 1000 | 896 | 10 | 36 | |||
3 | 02Х27Н31М4 | N08028 <e> | 110 | CH | 758 | 965 | 793 | 11 | 33 |
125 | CH | 862 | 1000 | 896 | 10 | 35 | |||
02Х25Н32М3 | N08535 <e> | 110 | CH | 758 | 965 | 793 | 11 | 33 | |
125 | CH | 862 | 1000 | 896 | 10 | 35 | |||
03Х22Н35М4 | N08135 <e> | 110 | CH | 758 | 965 | 793 | 11 | 33 | |
4 | 02Х21Н42М3 | N08825 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 |
125 | CH | 862 | 1000 | 896 | 10 | 35 | |||
02Х22Н50М7 | N06985 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | |||
03Х25Н50М6 | N06255 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | |||
N06975 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 | ||
125 | CH | 862 | 1034 | 896 | 10 | 37 | |||
01Х20Н54М9 | N06950 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | |||
01Х15Н60М16 | N10276 <e> | 110 | CH | 758 | 965 | 793 | 11 | 35 | |
125 | CH | 862 | 1034 | 896 | 10 | 37 | |||
140 | CH | 965 | 1103 | 1000 | 9 | 38 | |||
<a> Требования к соотношению предела прочности и предела текучести приведены в 7.2. где  - минимальное удлинение, %, на расчетной длине 50,0 мм;A - площадь поперечного сечения образца для испытания на растяжение, мм2, рассчитанная по номинальному наружному диаметру и ширине образца или номинальной толщине стенки, округленная до 10 мм2 или равная 490 мм2, в зависимости от того, что меньше;  - установленный минимальный предел прочности на растяжение, МПа.<f> При соблюдении требований E.2 между потребителем и изготовителем могут быть согласованы другие значения. Примечание. Обозначение группы прочности означает минимальный предел текучести материала, ksi, где 1 ksi = 1000 psi = 6,89476 (6,895) МПа. | |||||||||
,Материал (таблица A.2) | Номер UNS | Массовая доля, %, не более, или интервал, если не указано иное | PRE <b> | ||||||||||||||||||
Класс | Структура | Марка <a> | C | Cr | Ni | Fe <c> | Mn | Si | Mo | Co | Cu | P | S | Ti | Nb + Ta | V | W | N | Al | ||
1 | Мартенситная | 02Х13Н5М2 | S41426 <d> | 0,03 | 11,5 - 13,5 | 4,5 - 6,5 | Ост. | 0,5 | 0,50 | 1,5 - 3,0 | - | - | 0,020 | 0,005 | 0,01 - 0,50 | - | 0,50 | - | - | - | |
2 | Аустенитоферритная | 02Х22Н5М3 | S31803 <e> | 0,03 | 21,0 - 23,0 | 4,5 - 6,5 | Ост. | 2,0 | 1,00 | 2,5 - 3,5 | - | - | 0,030 | 0,020 | - | - | - | - | 0,08 - 0,20 | - | 35,0 - 40,0 |
02Х25Н7М3 | S31260 <e> | 0,03 | 24,0 - 26,0 | 5,5 - 7,5 | Ост. | 1,0 | 0,75 | 2,5 - 3,5 | - | 0,2 - 0,8 | 0,030 | 0,030 | - | - | - | 0,10 - 0,50 | 0,10 - 0,30 | - | 37,5 - 40,0 | ||
02Х25Н7М4 | S32750 <e> | 0,03 | 24,0 - 26,0 | 6,0 - 8,0 | Ост. | 1,2 | 0,80 | 3,0 - 4,0 | - | - | 0,035 | 0,020 | - | - | - | 0,24 - 0,32 | - | 40,0 - 45,0 | |||
S32760 <e> | 0,03 | 24,0 - 26,0 | 6,0 - 8,0 | Ост. | 1,0 | 1,00 | 3,0 - 4,0 | - | 0,5 - 1,0 | 0,030 | 0,010 | - | - | - | 0,50 - 1,00 | 0,20 - 0,30 | - | 40,0 - 45,0 | |||
S39274 <e> | 0,030 | 24,0 - 26,0 | 6,0 - 8,0 | Ост. | 1,0 | 0,80 | 2,5 - 3,5 | - | 0,2 - 0,8 | 0,030 | 0,020 | - | - | - | 1,50 - 2,50 | 0,24 - 0,32 | - | 40,0 - 45,0 | |||
3 | Аустенитная на основе железа | 02Х27Н31М4 | N08028 <f> | 0,03 | 26,0 - 28,0 | 29,5 - 32,5 | Ост. | 2,5 | 1,00 | 3,0 - 4,0 | - | 0,6 - 1,4 | 0,030 | 0,030 | - | - | - | - | - | - | - |
02Х25Н32М3 | N08535 <f> | 0,030 | 24,0 - 27,0 | 29,0 - 36,59 | Ост. | 1,0 | 0,50 | 2,5 - 4,0 | 1,50 | 0,030 | 0,030 | - | - | - | - | - | - | - | |||
03Х22Н35М4 | N08135 <f> | 0,03 | 20,5 - 23,5 | 33,0 - 38,0 | Ост. | 1,0 | 0,75 | 4,0 - 5,0 | - | 0,70 | 0,030 | 0,030 | - | - | - | 0,20 - 0,80 | - | - | - | ||
4 | Аустенитная на основе никеля | 02Х21Н42М3 | N08825 <f> | 0,05 | 19,5 - 23,5 | 38,0 - 46,0 | Ост. | 1,0 | 0,50 | 2,5 - 3,5 | - | 1,5 - 3,0 | 0,030 | 0,030 | 0,60 - 1,20 | - | - | - | - | 0,2 | - |
02Х22Н50М7 | N06985 <f> | 0,015 | 21,0 - 23,5 | Ост. | 18,0 - 21,0 | 1,0 | 1,00 | 6,0 - 8,0 | 5,0 | 1,5 - 2,5 | 0,040 | 0,030 | - | 0,50 | - | 1,50 | - | - | - | ||
03Х25Н50М6 | N06255 <f> | 0,03 | 23,0 - 26,0 | 47,0 - 52,0 | Ост. | 1,0 | 0,03 | 6,0 - 9,0 | - | 1,2 | 0,030 | 0,030 | 0,69 | - | - | 3,00 | - | - | - | ||
N06975 <f> | 0,03 | 23,0 - 26,0 | 47,0 - 52,0 | Ост. | 1,0 | 1,00 | 5,0 - 7,0 <h> | - | 0,7 - 1,2 | 0,030 | 0,030 | 0,70 - 1,50 | - | - | - | - | - | ||||
01Х20Н54М9 | N06950 <f> | 0,015 | 19,0 - 21,0 | 50,0 мин. | 15,0 - 20,0 | 1,0 | 1,00 | 8,0 - 10,0 | 2,5 | 0,5 | 0,040 | 0,015 | - | 0,50 | 0,04 | 1,00 | - | - | - | ||
01Х15Н60М16 | N10276 <f> | 0,02 | 14,5 - 16,5 | Ост. <i> | 4,0 - 7,0 | 1,0 | 0,08 | 15,0 - 17,0 | 2,5 <i> | - | 0,030 | 0,030 | - | - | 0,35 | 3,00 - 4,50 | - | - | - | ||
Х - номинальное содержание хрома, %; Н - номинальное содержание никеля, %; М - номинальное содержание молибдена, %. | |||||||||||||||||||||
(обязательное)
РИСУНКИ
1 - натянутая струна или проволока; 2 - труба
1 - поверочная линейка; 2 - труба; 3 - загнутый конец трубы
от концевой прямолинейности
инструмента с углом 90°
--------------------------------
<a> Наружные и внутренние отпечатки выполняют на расстоянии 2,54 - 3,81 мм от соответствующей поверхности следующим образом:
- при толщине стенки до 7,62 мм включительно - в один ряд;
- при толщине стенки свыше 7,62 до 11,43 мм включительно - в два ряда;
- при толщине стенки свыше 11,43 мм - в три ряда.
Если отпечаток расположен на расстоянии менее 2 1/2 диаметра отпечатка от края образца (считая от центра отпечатка) или ближе 3 диаметров отпечатка от другого отпечатка (расстояние между центрами), это может привести к ошибке измерения.
<b> Среднее значение твердости определяют по трем значениям твердости по Роквеллу на одном участке.
<c> Показания, полученные при выполнении отпечатков при определении твердости по Роквеллу, называются значениями твердости по Роквеллу.
1 - отпечаток посередине толщины стенки;
2 - отпечаток вблизи наружной поверхности;
3 - отпечаток вблизи внутренней поверхности;
4 - блок отпечатков для контроля твердости
Примечание. Испытание проводят только в одном квадранте. На настоящем рисунке четыре квадранта показаны только с целью подробной иллюстрации расположения отпечатков.
1 - продольный образец; 2 - поперечный образец
для испытания на ударный изгиб
--------------------------------
<a> Кривизна, обусловленная наружным диаметром изделия.
для испытания на ударный изгиб
1 - торец изделия; 2 - полосы, указывающие на марку
материала; 3 - полоса, указывающая на группу прочности
(обязательное)
C.1 Извещение об инспекции
Если инспектор, представляющий потребителя, должен контролировать изделия или присутствовать при проведении контроля, изготовитель должен известить его о времени начала изготовления изделий и проведения контроля.
C.2 Доступ к оборудованию
Инспектор, представляющий потребителя, должен иметь неограниченный доступ в течение всего времени выполнения заказа на любые участки предприятия, связанные с выполнением заказа. Изготовитель должен предоставить проверяющей стороне полную возможность убедиться в том, что изделия изготовляют в соответствии с настоящим стандартом. Если в заказе не указано иное, проверка должна быть проведена на месте изготовления или обработки изделий до их отгрузки, причем ее проведение не должно препятствовать процессу производства.
C.3 Соответствие требованиям
Изготовитель несет ответственность за соответствие всем требованиям настоящего стандарта. Потребитель имеет право проводить любые исследования, необходимые для подтверждения соответствия, и может забраковать любые изделия, не соответствующие настоящему стандарту.
C.4 Отбраковка
Если между изготовителем и потребителем не согласовано иное, то изделия, принятые на предприятии изготовителя, но оказавшиеся при последующем контроле или эксплуатации не соответствующими установленным требованиям, могут быть забракованы, а изготовитель должен быть уведомлен об этом. При проведении разрушающих испытаний любое изделие, не соответствующее требованиям настоящего стандарта, должно быть забраковано. Действия в отношении забракованных изделий должны быть согласованы между изготовителем и потребителем.
(обязательное)
К КАЧЕСТВУ МАТЕРИАЛА
D.1. Качество макроструктуры металла
Контроль макроструктуры металла должен проводиться на темплетах от первого и последнего слитков в последовательной разливке каждой плавки металла. При непрерывной разливке контроль должен проводиться на темплетах от заготовок, представляющих начало и конец разливки.
Темплеты должны быть подвергнуты травлению в соответствии с АСТМ Е 340 при скорости травления, соответствующей АСТМ Е 381 для металла обычной выплавки или АСТМ А 604 - для металла, подвергаемого переплаву, и требованиям, указанным в таблицах D.1 и D.2.
Таблица D.1
Критерии приемки при контроле макроструктуры
травлением металла обычной выплавки
Тип несовершенства макроструктуры | Степень несовершенства макроструктуры (максимальная) |
Класс 1 (подповерхностный участок) | S-3 |
Класс 2 (произвольный участок) | R-3 |
Класс 3 (центральная ликвация) | C-3 |
Таблица D.2
травлением для металла, подвергаемого переплаву
Тип несовершенства макроструктуры | Степень несовершенства макроструктуры (максимальная) |
Класс 1 (ликвационная пятнистость) | A |
Класс 2 (белая пятнистость) | A |
Класс 3 (радиальная ликвация) | C |
Класс 4 (кольцевая полосчатость) | D |
Если при контроле макроструктуры металла после травления будут отмечены другие особенности, аномалии или серьезные дефекты, то металл должен быть забракован или, если допустимо, подвергнут повторному контролю, или представлен потребителю для принятия решения.
Слитки или непрерывно литые заготовки, имеющие недопустимое качество макроструктуры, должны быть забракованы или подрезаны и подвергнуты повторному контролю до получения результатов, соответствующих критериям приемки. Также должен быть проведен дополнительный контроль микроструктуры других слитков или непрерывно литых заготовок из плавки, вызывающих разногласия. Для непрерывной разливки, если обе заготовки, представляющие начало и конец разливки, забракованы, допускается проведение контроля макроструктуры последующей и предыдущей заготовок. Если последовательность заготовок не прослеживается или отсутствует идентификация переднего и заднего концов заготовок, то контролю должны быть подвергнуты оба конца каждой заготовки.
D.2. Качество микроструктуры металла
Контроль микроструктуры металла по загрязненности неметаллическими включениями должен проводиться на темплетах от первого и последнего слитков в последовательной разливке каждой плавки металла. При непрерывной разливке контроль должен проводиться на темплетах от заготовок, представляющих начало и конец разливки.
Контроль микроструктуры проводят после травления в соответствии с методом A АСТМ Е 45-05е3 на продольном сечении кованых или катаных образцов. Критерии приемки, соответствующие методу A АСТМ Е 45-05е3, указаны в таблице D.3.
Таблица D.3
Критерии приемки микроструктуры
Включения <a> | Степень загрязненности (максимальная) | |
"Толстые" включения | "Тонкие" включения | |
Тип A (сульфиды) | 2,5 | 2,5 |
Тип B (оксиды алюминия) | 2,5 | 3,0 |
Тип C (силикаты) | 2,5 | 2,5 |
Тип D (глобули) | 3,0 | 3,0 |
Если какой-либо темплет не соответствует установленным требованиям, слитки или непрерывно литые заготовки могут быть подрезаны и подвергнуты повторному контролю до получения результатов, соответствующих критериям приемки. Также должен быть проведен дополнительный контроль микроструктуры слитков или непрерывно литых заготовок той же плавки, вызывающих разногласия. Для непрерывной разливки, если обе заготовки, представляющие начало и конец разливки, забракованы, допускается проведение контроля микроструктуры последующей и предыдущей заготовок. Если последовательность заготовок не прослеживается или отсутствует идентификация переднего и заднего концов заготовок, то контролю должны быть подвергнуты оба конца каждой заготовки.
(обязательное)
К ИЗДЕЛИЯМ УРОВНЯ PSL-2
E.1. Общие положения
В настоящем Приложении приведены требования к изделиям уровня PSL-2. Изделия уровня PSL-2 изготовляют по требованию потребителя или по усмотрению изготовителя. Требования уровня PSL-2 являются дополнительными по отношению к требованиям уровня PSL-1, которые являются основными для настоящего стандарта. По своему назначению изделия уровня PSL-2 должны соответствовать требованиям ИСО 15156-3, в котором предусматривается, что изделия должны обладать коррозионной стойкостью и стойкостью к растрескиванию под действием окружающей среды, и в соответствии с требованиями которого они аттестованы.
Изделия уровня PSL-2 могут быть изготовлены из стали и сплава любой марки, указанной в таблице A.2 (Приложение A), при условии выполнения всех требований ИСО 15156-3 в дополнение к требованиям настоящего стандарта. Требования уровня PSL-2 к маркировке и маркировке упаковки изделий приведены в E.3 и E.4.
ВНИМАНИЕ - Настоящий стандарт был подготовлен на основе ИСО 15156-3:2003. Ответственность за ознакомление с изменениями, внесенными в ИСО 15156-3:2003 после публикации настоящего стандарта, возлагается на потребителя и изготовителя. Таким образом, если в ИСО 15156-3:2003 были внесены соответствующие изменения до публикации настоящего стандарта, такие изменения должны быть указаны в заказе, чтобы гарантировать удовлетворительное функционирование изделий при добыче нефти и газа. Коррозионно стойкие стали и сплавы (CRA), выбранные с помощью ИСО 15156-3 или NACE MR0175/ИСО 15156, являются стойкими к растрескиванию в описанных сероводородсодержащих нефтяных и газовых средах, но не обязательно устойчивыми к растрескиванию во всех условиях эксплуатации. Ответственность за выбор CRA, пригодных для конкретных условий эксплуатации, лежит на пользователе оборудования. При определении степени агрессивности сероводородсодержащих сред следует также рассматривать воздействия, которым может подвергаться оборудование при осадке или остановке систем и других событиях.
Примечание. Некоторые из материалов высокой прочности, указанных в таблице A.2 (Приложение A), не могут поставляться в качестве изделий уровня PSL-2 из-за их несоответствия требованиям ИСО 15156-3.
Стали и сплавы различных групп прочности, перечисленные в таблице A.2 (Приложение A), оценивают на соответствие применимым требованиям ИСО 15156-3. Также принимают во внимание документированную информацию о поставках (предоставленную изготовителями) и об эксплуатации изделий в качестве труб для скважин (предоставленную потребителями). На их основе подготовлены:
- таблица A.27 (Приложение A), в которой приведены конкретные механические свойства при растяжении и твердость изделий;
- таблица A.28 (Приложение A), в которой приведены конкретные химические составы материалов изделий (идентифицированные по номерам UNS), взятые из NACE MR0175/ИСО 15156-3, часть 3, приложение D.
При подготовке таблиц A.27 и A.28 рабочая группа ИСО/TC 67/SC 5/WG 3 заняла намеренно консервативную позицию, чтобы избежать применения изделий не по назначению; поэтому требования в этих таблицах являются в некоторых случаях более строгими, чем в ИСО 15156-3.
С учетом опыта успешных лабораторных испытаний и/или удовлетворительного опыта эксплуатации в конкретных условиях по согласованию между изготовителем и потребителем могут быть установлены другие значения, отличающиеся от значений, указанных в таблице A.27. Однако эти значения должны полностью соответствовать требованиям ИСО 15156-3 на момент согласования. Такие изделия могут быть обозначены как изделия уровня PSL-2, но должны иметь маркировку в соответствии с применимыми требованиями E.3 и/или E.4 (Приложение E). Кроме того, согласованные значения и соответствующие результаты испытаний должны быть внесены в документ о качестве изделий.
На изделия, соответствующие требованиям уровня PSL-2, наносят краской или чернилами знак L2, как указано в 11.2.4, перечисление f). Изделия, соответствующие требованиям, согласованным между изготовителем и потребителем (E.2), вместо знака L2 маркируют знаком L2A.
На изделия, соответствующие требованиям уровня PSL-2, наносят знак L2, как указано в 14.3.2, перечисление d). Изделия, соответствующие требованиям, согласованным между изготовителем и потребителем (E.2), вместо знака L2 маркируют знаком L2A.
E.5. Процесс модернизации химического состава и/или групп прочности
В таблице A.28 приведены химические составы только тех материалов из ИСО 15156-3 (включая приложение D), которые надежно зарекомендовали себя при производстве и эксплуатации как материалы для групп прочности с требованиями, установленными в таблице A.27 (Приложение A).
Если пользователям настоящего стандарта известны другие химические составы из ИСО 15156-3, также хорошо зарекомендовавшие себя, просим предложить такие составы подкомитету ИСО/TC 67/SC 5 с подтверждающими данными для определения возможности их включения в настоящий стандарт.
Если пользователи настоящего стандарта полагают, что тот или иной из химических составов, приведенных в таблице A.28 (Приложение A), или ту или иную из марок, в настоящее время включенных в таблицу A.28, следует модифицировать или изъять из настоящего стандарта, то к этому следует привлечь внимание подкомитета ИСО/TC 67/SC 5.
(справочное)
ПО НАСТОЯЩЕМУ СТАНДАРТУ И ИСО 13680:2010
Таблица ДА.1
Материал | |||
Класс | Структура | Обозначение марки по настоящему стандарту | Обозначение марки по ИСО 13680:2010 |
1 | Мартенситная | 02Х13Н5М2 | CrNiMo 13-5-2 |
Мартенсито-ферритная | 03Х13Н | CrNiMo 13-1-0 | |
2 | Аустенито-ферритная | 02Х22Н5М3 | CrNiMo 22-5-3 |
02Х25Н7М3 | CrNiMo 25-7-3 | ||
02Х25Н7М4 | CrNiMo 25-7-4 | ||
04Х26Н5М3 | CrNiMo 26-6-3 | ||
3 | Аустенитная на основе железа | 02Х27Н31М4 | CrNiMo 27-31-4 |
02Х25Н32М3 | CrNiMo 25-32-3 | ||
03Х22Н35М4 | CrNiMo 22-35-4 | ||
4 | Аустенитная на основе никеля | 02Х21Н42М3 | CrNiMo 21-42-3 |
02Х22Н50М7 | CrNiMo 22-50-7 | ||
03Х25Н50М6 | CrNiMo 25-50-6 | ||
01Х20Н54М9 | CrNiMo 20-54-9 | ||
02Х22Н52М11 | CrNiMo 22-52-11 | ||
01Х15Н60М16 | CrNiMo 15-60-16 | ||
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ (И ДЕЙСТВУЮЩИМ
В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ)
Таблица ДБ.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ИСО 377 | MOD | ГОСТ Р 53845-2010 (ИСО 377:1997) "Прокат стальной. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний" |
ИСО 6508-1 | MOD | ГОСТ 9013-59 (ИСО 6508-86) "Металлы. Метод измерения твердости по Роквеллу" |
ИСО 6892-1 | MOD | ГОСТ 10006-80 (ИСО 6892-84) "Трубы металлические. Метод испытания на растяжение". ГОСТ 1497-84 (ИСО 6892-84) "Металлы. Методы испытания на растяжение" |
ИСО 10124 | IDT | ГОСТ Р ИСО 10124-99 "Трубы стальные напорные бесшовные и сварные (кроме труб, изготовленных дуговой сваркой под флюсом). Ультразвуковой метод контроля расслоений" |
ИСО 10474 | MOD | ГОСТ Р 53364-2009 (ИСО 10474:1991) "Трубы стальные и изделия из труб. Документы о приемочном контроле" |
ИСО 10543 | IDT | ГОСТ Р ИСО 10543-99 "Трубы стальные напорные бесшовные и сварные горячетянутые. Метод ультразвуковой толщинометрии" |
Примечания. 1. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированные стандарты. 2. Для других ссылочных стандартов соответствующие национальные стандарты отсутствуют. До их утверждения рекомендуется использовать перевод на русский язык данных стандартов. Перевод данных стандартов находится в Федеральном информационном фонде технических регламентов и стандартов. | ||
[1] | ASTM DS 56, Metals and Alloys in the Unified Numbering System (UNS) |
ISO/TR 9769, Steel and iron - Review of available methods of analysis | |
[3] | ASTM A751, Standard Test Methods, Practices, and Terminology for Chemical Analysis of Steel Products |
[4] | ASTM B 880, Standard Specification for General Requirements for Chemical Check Analysis Limits for Nickel, Nickel Alloys and Cobalt Alloys |
ASTM E 1473, Standard Test Methods for Chemical Analysis of Nickel, Cobalt, and High-Temperature Alloys | |
[6] | ISO 15156-1, Petroleum and natural gas industries - Materials for use in  environments in oil and gas production - Part 1: General principles for selection of cracking-resistant materials (ИСО 15156-1 Промышленность нефтяная и газовая. Материалы для применения в средах, содержащих сероводород, при нефте- и газодобыче. Часть 1. Общие принципы выбора трещиностойких материалов) <1> |
[7] | ISO 15156-2, Petroleum and natural gas industries - Materials for use in  environments in oil and gas production - Part 2: Cracking-resistant carbon and low-alloy steels, and the use of cast irons (ИСО 15156-2 Промышленность нефтяная и газовая. Материалы для применения в средах, содержащих сероводород, при нефте- и газодобыче. Часть 2. Трещиностойкие углеродистые и низколегированные стали и использование литейного чугуна) <1> |
[8] | ISO 11960, Petroleum and natural gas industries - Steel pipes for use as casing or tubing for wells |
[9] | ASTM E 407, Standard Practice for Microetching Metals and Alloys |
--------------------------------
<1> Официальный перевод этого стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/50/gost_69242.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
