Машины состоят из следующих основных частей (см. рисунок 1):
- станины, поддерживающей или содержащей приводной механизм и управляющие устройства;
- съемных или наклоняемых дежей для смешения ингредиентов, которые приводятся во вращение либо механическим способом, либо за счет воздействия на тесто месильного органа;
- одного или более месильных органов на вертикальной или наклонной фиксированной оси или двух специальных лопастей, замешивающих тесто. Эти устройства могут подниматься для обеспечения возможности удаления дежи или продукта.

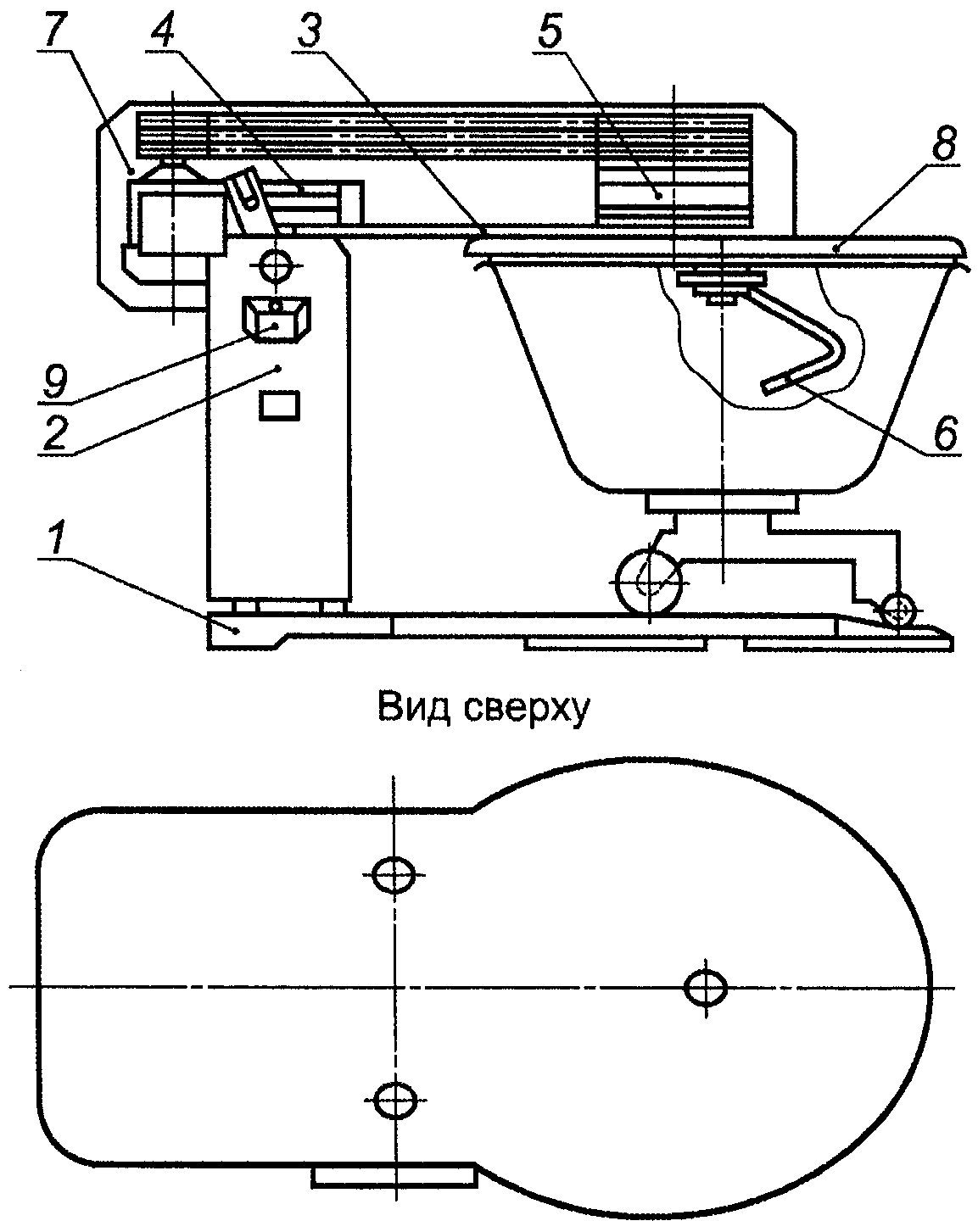

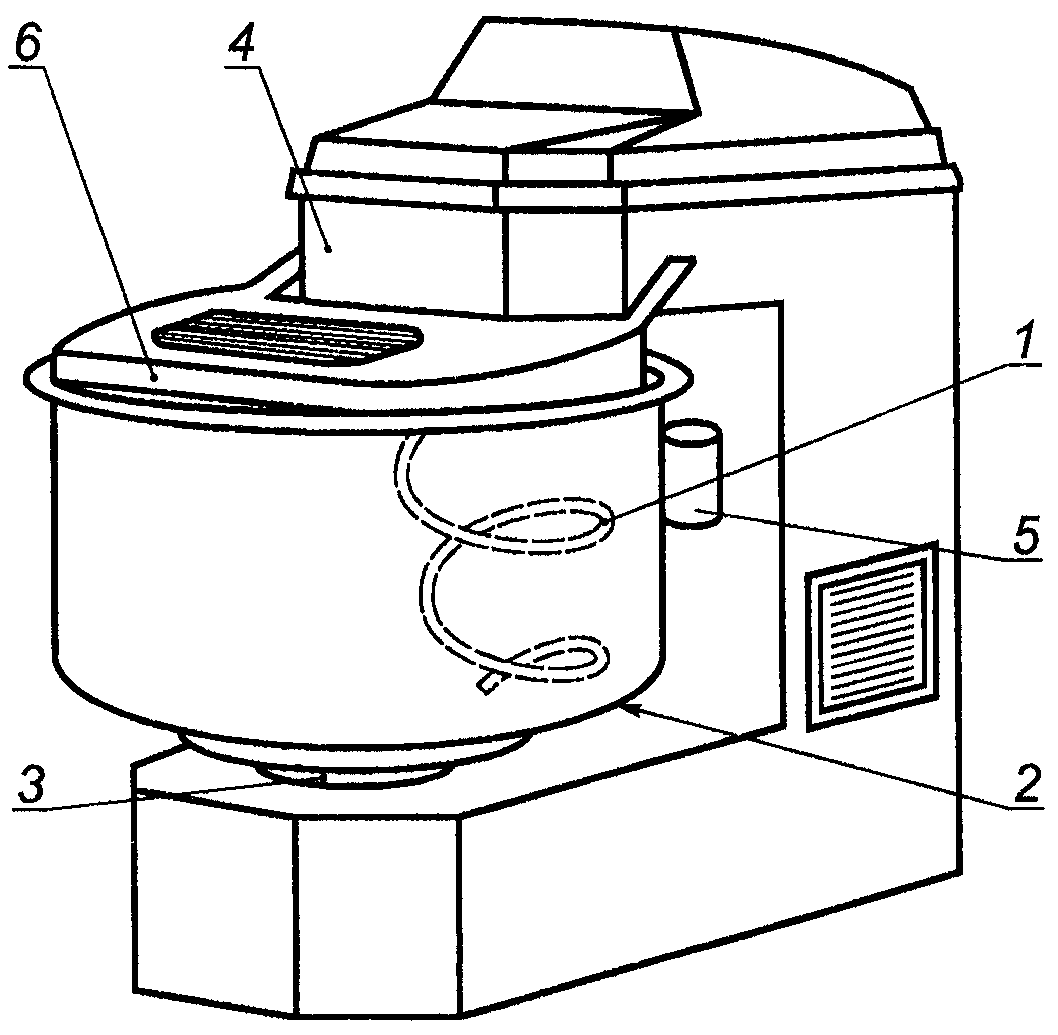

![]() 1 - основание; 2 - станина; 3 - рама; 4 - механизм
подъема рамы; 5 - привод месильного органа; 6 - месильный
орган; 7 - ограждение; 8 - крышка; 9 - пульт управления
Обычное исполнение машин предусматривает загрузку различных ингредиентов, обработку с помощью месильного органа, разгрузку и очистку машины.
Операции, как правило, осуществляют циклами различной продолжительности. Ручные операции применяют для отбора проб, выскабливания дежи и добавления ингредиентов.
Раздел содержит перечень опасностей, идентифицированных при оценке рисков как специфичные и существенные для машин, которые требуют принятия мер для снижения рисков.
Значительная часть опасностей, учитываемая настоящим стандартом, относится к механическим, электрическим, эргономическим, а также к тем, которые обусловлены шумом, вдыханием мучной пыли и ухудшением гигиенических условий.
Примечание. Оценку риска проводят по методике, действующей в Российской Федерации [2].
Существенными механическими опасностями являются:
- опасность разрушения;
- опасность срезания месильных органов;
- опасность засорения;
- опасность повреждения;
- опасность снижения устойчивости.

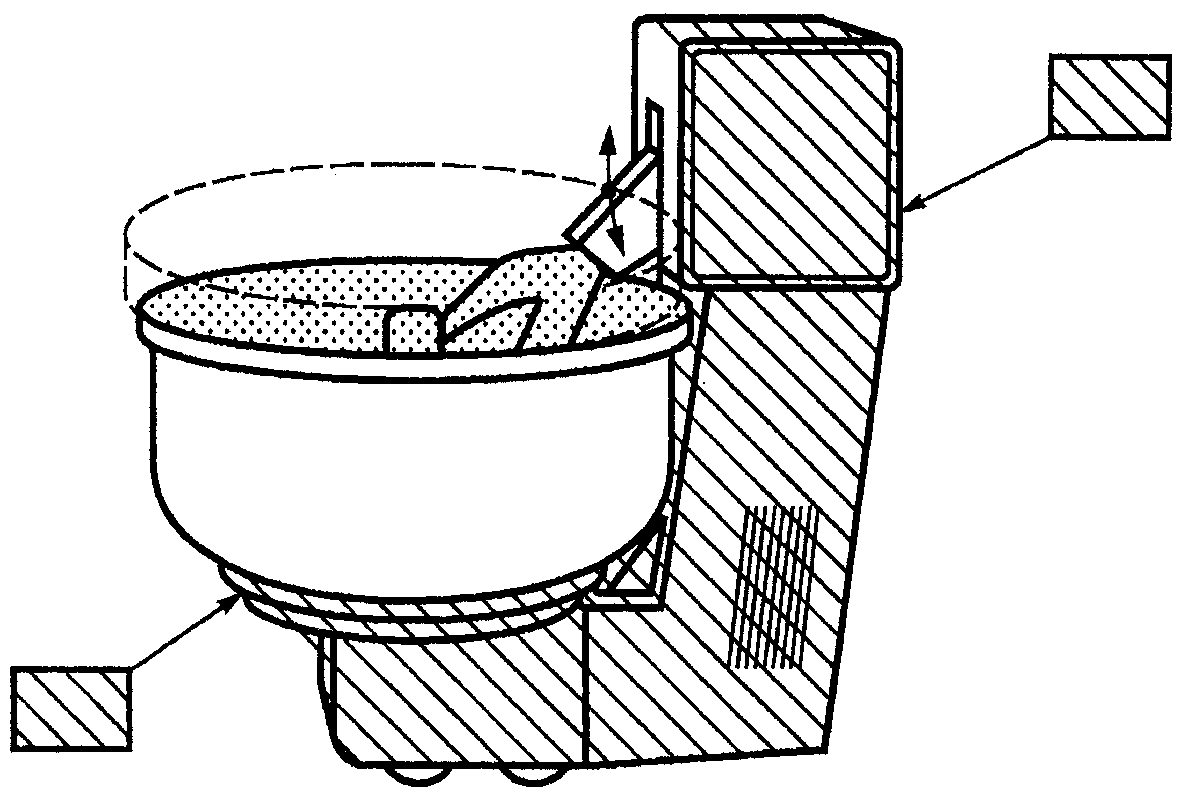

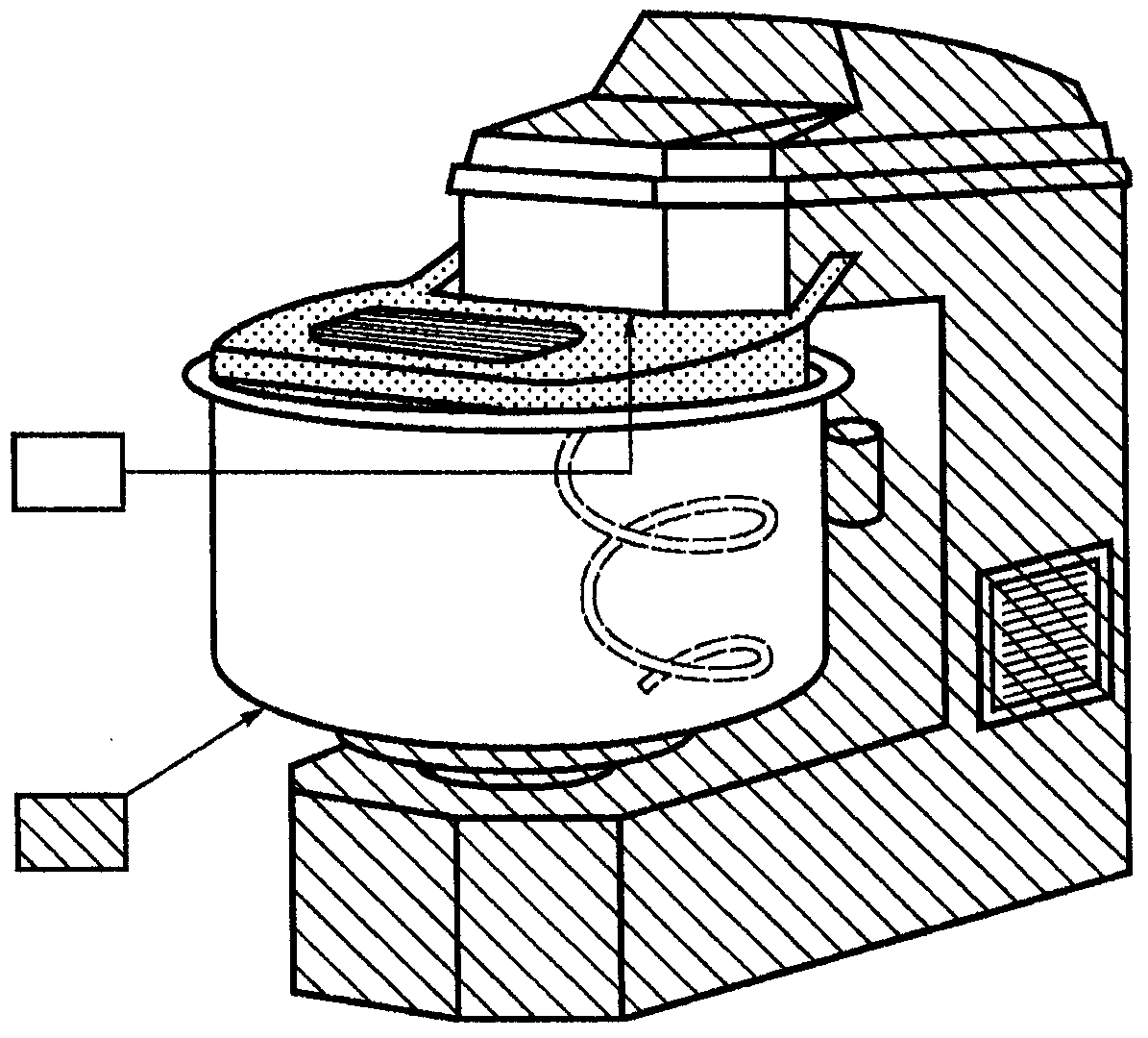

Примеры, показанные на рисунках 2 - 4, иллюстрируют шесть опасных зон, связанных с указанными видами опасностей:
зона 1 - объем, перекрываемый при движении месильных органов - опасность разрушения, срезания месильных органов, засорения или повреждения;
зона 2 - пространство между дежой и станиной - опасность засорения;
зона 3 - механизм перемещения дежи - опасность засорения или опасность срезания месильных органов в случае наклона дежи;
зона 4 - механизм движения замешивающего органа, механизм позиционирования и регулирования - опасность срезания месильных органов, засорения, повреждения или разрушения;
зона 5 - направляющие ролики и дежа - опасность западания роликов или засорения направляющих и/или осей роликов;
зона 6 - силовое защитное устройство дежи - опасность разрушения связи между силовым защитным устройством и дежой.

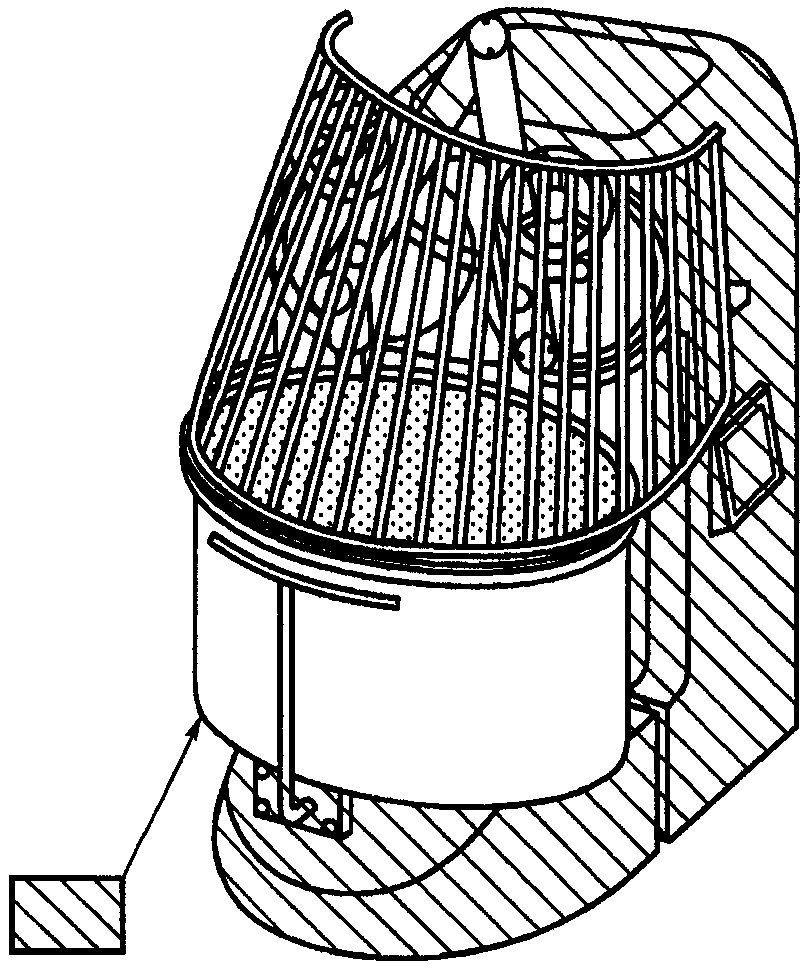

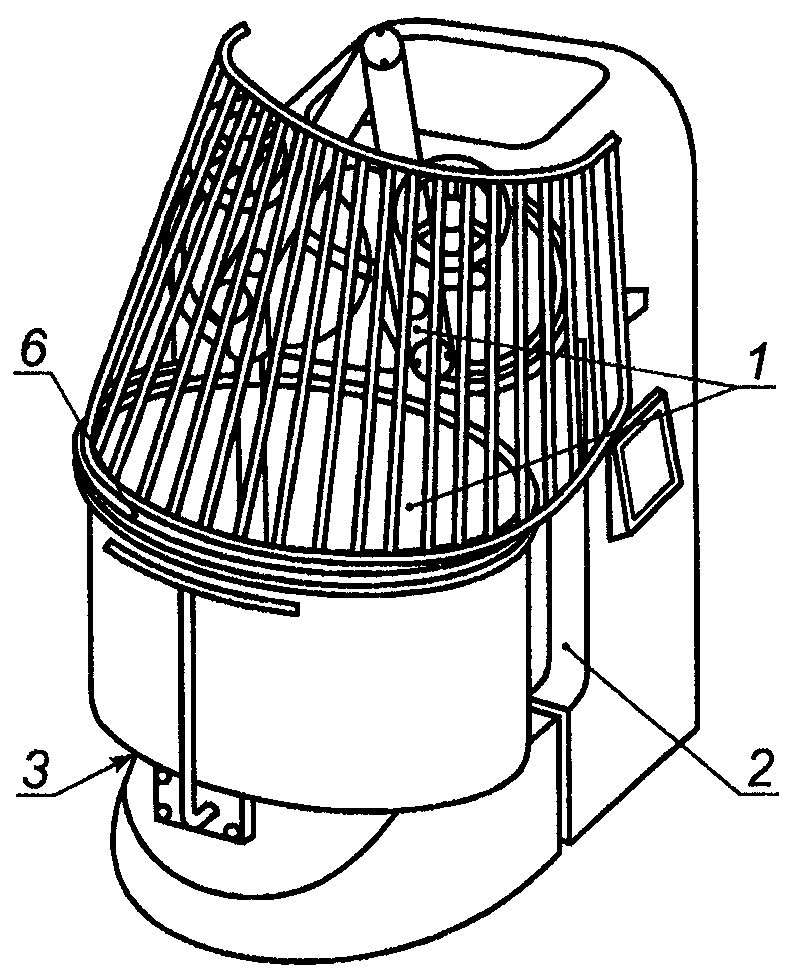

![]() ![]() Рисунок 3. Опасные зоны 1 - 6
![]() Электрические опасности:
- опасность электрического поражения в результате прямого или косвенного контакта с компонентами, находящимися под напряжением;
- опасность внешнего воздействия на электрическое оборудование (например, при промывке водой).
Особо крупные машины генерируют шумы, которые могут быть причиной повреждения слуха, появления проблем, связанных с речевыми контактами и восприятием акустических сигналов.
При работе машин оператор подвергается воздействию аэрозолей пыли муки и ингредиентов, которые являются вредными для человеческого организма, вызывая риниты, слезоточивость и профессиональную бронхиальную астму.
Несоблюдение гигиенических требований может приводить к нежелательным изменениям в тесте и хлебобулочных изделиях и риску вредного физического и/или химического воздействия на здоровье человека, а также микробиологического заражения.
В процессе работы, чистки и технического обслуживания оборудования существует риск нанесения вреда или хронического повреждения оператору в результате придания телу неудобного положения.
Перемещение дежи в ходе технологического процесса с нарушением эргономических требований, а также наполнение или разгрузка дежи могут обусловливать риск нанесения вреда здоровью оператора.
В данном подразделе сформулированы требования и/или их предельные значения для снижения влияния опасностей, детализированных в разделе 6.
Настоящим стандартом выделены следующие опасные зоны:
7.2.1. Зона 1. Пространство, перекрываемое движением месильных органов
Стандартные условия эксплуатации машин включают в себя отбор проб, определение консистенции или измерение температуры теста. Для выполнения этих операций необходимо остановить машину для предотвращения получения травмы оператором. Для добавления различных ингредиентов следует предусмотреть наличие отверстия на внешней стороне дежи. Стратегия выбора безопасного расстояния между машиной и оператором содержит следующие требования:
7.2.1.1. Для обеспечения защиты оператора следует оснастить машину подвижным защитным устройством, перекрывающим верхнюю часть перемещаемой дежи, с использованием соответствующих элементов управления.
Доступ оператора в опасные зоны с других направлений предотвращается корпусом дежи, находящимся в рабочем положении.
Защитные устройства изготовляют шарнирными или перемещаемыми вверх и вниз в вертикальном направлении. Допускается соединение защитных устройств с механическими фиксаторами положения.
Для минимизации рисков нанесения вреда оператору защитное устройство должно быть размещено, как правило, на корпусе машины.
При наличии отверстия (смотрового окна) в крышке дежи, позволяющего оператору наблюдать и добавлять ингредиенты в процессе замеса, оно должно находиться в полностью перекрываемом защитным устройством пространстве, как показано на рисунках 5 и 6.
![]() 1 - пространство, перекрываемое месильным органом; a - расстояние между внутренним ободом дежи и внутренней частью защитного устройства; b - расстояние по горизонтали между внешней частью защитного устройства и ближайшей точкой опасной зоны, т.е. пространство, перекрываемое движением месильного органа
![]() c - расстояние между защитным устройством дежи и ободом
вращающейся дежи; d - расстояние между верхним ободом дежи
и положением внешней кромки защитного устройства, когда
блокировочное устройство работает
Перекрываемое пространство должно располагаться на стороне дежи, противоположной зоне месильного органа, и иметь размеры, указанные в таблице 1.
Таблица 1
Размеры защитного устройства
В миллиметрах

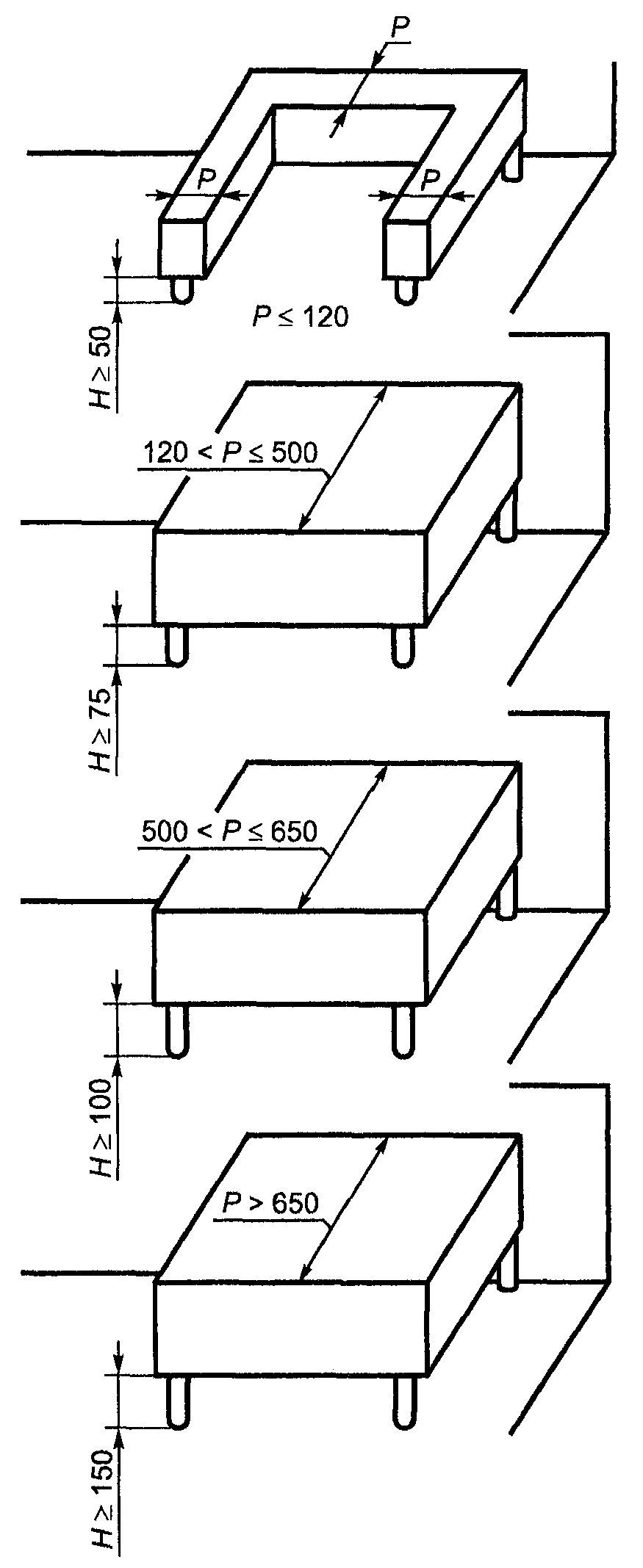

Если защитное устройство имеет проемы, их размеры должны соответствовать размерам, указанным в таблице 2.
Таблица 2
Безопасные расстояния
7.2.1.2. Для облегчения выгрузки теста из машины с несъемной дежой допускается перемещение месильного органа и дежи при низкой скорости с открытым защитным устройством в режиме ручного управления. Это позволяет оператору поворачивать дежу для разгрузки в различные положения.
Защитное устройство, приводящее в действие стопор, должно останавливать машину с пустой дежой через 4 с после срабатывания устройства. Если это невозможно, защитное устройство должно быть закрыто или срабатывание его приостановлено с помощью механизма задержки времени или любым другим способом, пока движение машины не прекратится.
В качестве примера механизма задержки времени может быть приведен управляемый вручную электрический вывод для работы с ограничивающим выключателем. Время, проходящее между включением ограничивающего выключателя и срабатыванием защиты, должно быть больше времени, требующегося для остановки двигателя.
При открытом защитном механизме положение защитного устройства должно препятствовать возможности нового поворота фиксирующего стопора.
Если конструкция машин допускает возможность доступа в пространство между вращающейся дежой и фиксированными деталями машины, расстояние между ними должно быть не менее 30 мм, а внешняя поверхность дежи - гладкой. Предотвращение опасности, возникающей между защитными роликами и дежой, см. 7.2.6.
7.2.3. Зона 3. Механизмы движения дежи
7.2.3.1. Механизм перемещения дежи следует защищать фиксированным или блокирующим защитным устройством, в том числе ограждением, закрепленным на болтах. При удалении дежи из машины механизмы ее перемещения и месильный орган не должны иметь возможности самопроизвольного включения.
7.2.3.2. Наклоняющаяся дежа
При выполнении операции наклона дежи от двигателя машина должна управляться с помощью устройства "остановка - движение". Наклон дежи должен быть предотвращен в случае прекращения подачи энергии или выхода из строя защитного устройства. Например, это может быть обеспечено с помощью ведущего винта с контргайкой, рамы и зубчатого колеса или гидравлического цилиндра с дросселированием потока жидкости в гидравлической системе.
Для доступа к внутренним частям машины с целью технического обслуживания или чистки следует предусматривать дверцы или подвижные панели в качестве фиксированных или блокирующих средств защиты.
7.2.4. Зона 4. Механизм перемещения, позиционирования и регулирования месильного органа
Двигатель, предназначенный для выполнения операций перемещения, вращения, позиционирования и регулирования месильного органа, должен быть защищен фиксированным или блокирующим защитным устройством.
7.2.4.1. Месильный орган должен вращаться только в рабочем положении внутри дежи. Для этого машину следует оснащать блокирующей системой с вращающимся кулачком и выключателем.
7.2.4.2. Механическое опускание месильного органа осуществляют с помощью системы ручного управления, как описано в 7.2.1.2. В качестве альтернативы может быть использовано стопорное устройство для прекращения опускания в случае затруднения движения.
Машины должны быть сконструированы таким образом, чтобы они были устойчивыми и соответствовали 7.2.5.1 и 7.2.5.2.
Для машин, сконструированных для работы в фиксированном положении на полу (фундаменте), следует указывать значение усилия фиксации в руководстве по эксплуатации.
7.2.5.1. Свободно стоящие машины без колес должны быть устойчивыми при угле наклона к горизонтальной поверхности 10° в любом нежелательном направлении.
7.2.5.2. Свободно стоящие машины на колесах должны иметь не менее двух колес (или комплектов колес), оборудованных тормозными устройствами, и должны соответствовать требованиям 7.2.5.1.
Любая из вышеуказанных механических опасностей должна быть предотвращена путем оснащения фиксированными защитными устройствами.
Возможность сдавливания между опускающимся защитным устройством и дежой должна быть предотвращена с помощью использования:
- стопорного механизма, размещенного на защитном устройстве;
- системы ручного управления защитным устройством.
7.3.1. Электрооборудование, силовые электрические цепи и цепи защиты должны соответствовать требованиям безопасности ГОСТ Р 50620, ГОСТ Р МЭК 60204-1 (разделы 5 - 16), ГОСТ 12.2.007.0, ГОСТ 12.1.019, ГОСТ 12.1.030, Правилам устройства электроустановок, (ПУЭ) [3] и требованиям 7.3.2 - 7.3.13.
Производитель должен предупредить об имеющихся опасностях при санитарной обработке машины водой и указать метод промывки в руководстве по эксплуатации.
7.3.3. Защита от электрического поражения - по ГОСТ Р МЭК 60204-1 (раздел 6).
7.3.4. Ограничение мощности - по ГОСТ Р МЭК 60204-1 (подпункт 7.2.3).
Для ограничения мощности машин, питающихся от одной фазы, достаточно установить автомат для обнаружения и прерывания избыточного тока в фазовом проводнике.
7.3.5. Повреждение заземления - по ГОСТ Р МЭК 60204-1 (подпункт 9.4.3.1).
Для оборудования, питающегося от одной фазы и имеющего заземленный нулевой провод, дублировать систему прерывания избыточного тока в фазовом проводнике не требуется.
7.3.6. Ограждение двигателя - по ГОСТ Р МЭК 60204-1 (подпункты 6.2.1 и 6.2.5).
Поступающие для комплектации электродвигатели должны иметь степень защиты не ниже IP54.

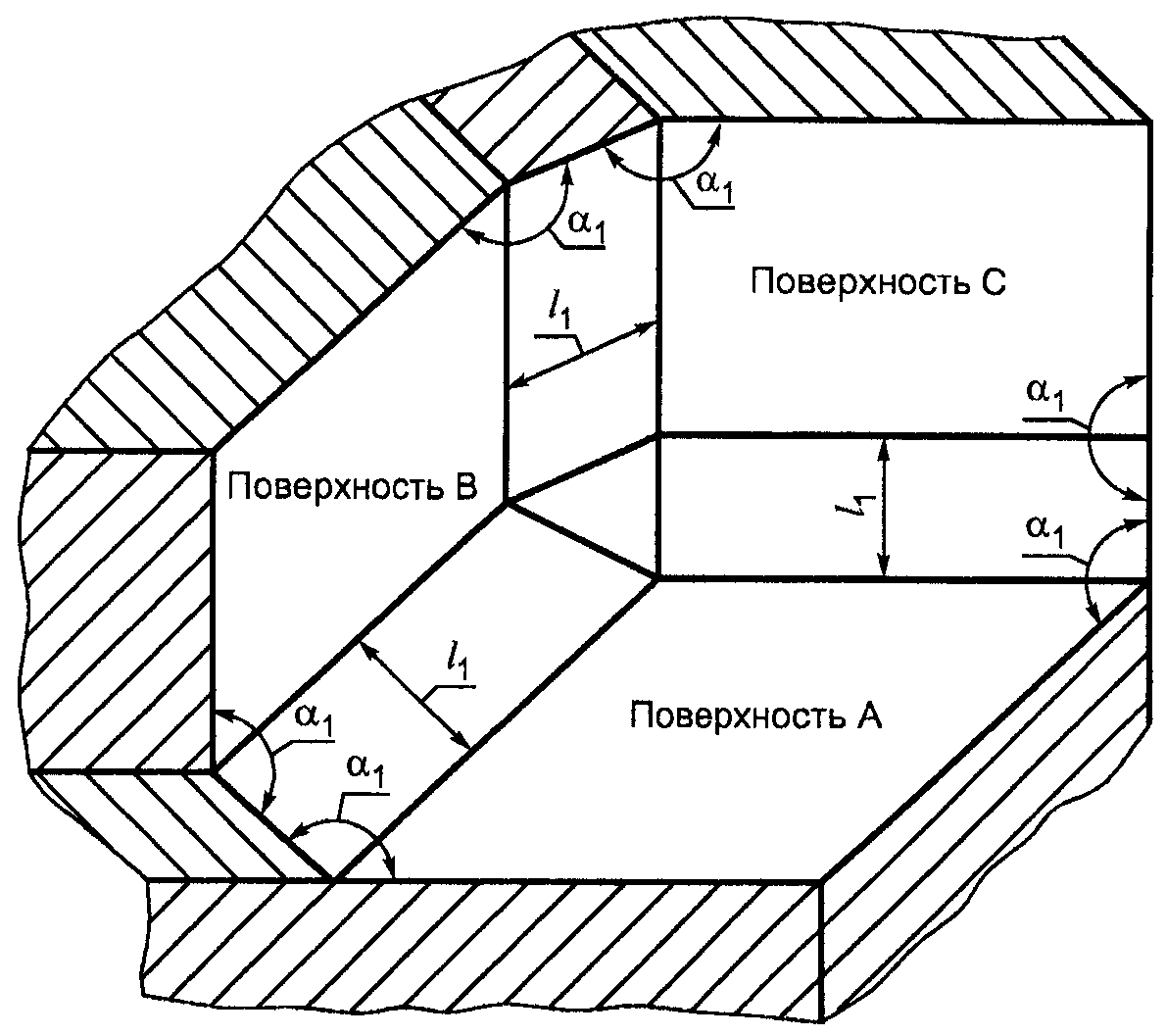

Принципы конструирования для обеспечения возможности чистки машин приведены в Приложении A.
Выделение мучной пыли должно быть сведено к минимуму.
Концентрация пыли в воздухе рабочей зоны не должна превышать значений, установленных в ГОСТ 12.1.005.
Для дежи диаметром более 300 мм этого можно добиться с помощью одного из следующих методов:
- установки жесткого колпака;
- использования устройства задержки времени, которое в начале работы машины замедляет вращение месильного органа до наименьшей скорости (например, для одиночного месильного органа - максимум 120 об/мин), по крайней мере, в течение 120 с до того, как оператор сможет установить более высокую скорость;
- устройства, удаляющего пыль.
Производитель должен принять меры для предотвращения выделения пыли в машине с автоматизированной подачей сухих ингредиентов в дежу без снижения уровня безопасности.
Методы измерения уровня пылеобразования изложены в Приложении B.
Примечание. На систему автоматизированной загрузки машины настоящий стандарт не распространяется.
7.6.1. Машины должны быть сконструированы и изготовлены в соответствии с требованиями настоящего стандарта, ГОСТ 12.1.003, ГОСТ 12.1.012 и санитарными нормами СН 2.2.4/2.1.8.562 [4] и ГН 2.2.5.13-03 [5] и Приложением A.
7.6.2. Настоящим стандартом определены три гигиенические зоны, обозначенные на рисунках 7 - 9. Точные границы между зонами зависят от конструкции машины.
![]() ![]() Рисунок 8. Гигиенические зоны
![]() 7.6.2.1. Пищевая зона
Зона контакта с пищевым продуктом содержит:
- внутреннюю часть дежи;
- жесткие защитные устройства, обращенные к деже, или все защитные устройства с отверстиями (проемами);
- месильный орган.
7.6.2.2. Зона распыления
Зона распыления содержит:
- внешнюю сторону дежи;
- внутреннюю поверхность защитных устройств при наличии жестких защитных устройств;
- фронтальную поверхность станины;
- фиксированные горизонтальные поверхности над дежой.
7.6.2.3. Непищевая зона
Включает в себя все остальные зоны машины.
???????????????????????????????????????????????????????????????????????????
?соответствовать требованиям, приведенным в 5.2. Сталь должна быть?
?пригодна для сварки с точки зрения устойчивости к коррозии. Все стыки?
?должны быть сварены и отшлифованы, а прочность швов и их устойчивость?
?к коррозии должны быть не ниже, чем у основного металла. ?
? Чистота поверхности Ra нержавеющей стали, контактирующей с продуктом,?
?должна быть не более 2,5 мкм по ГОСТ 2789. ?
?машиной при загруженном бункере, не должны превышать 80 дБА?
?по ГОСТ 12.1.003. ?
?в соответствии с ГОСТ 12.1.012, однако они не должны превышать значений,?
?приведенных в таблице 3. ?
? ?
? Таблица 3?
? ?
? Допустимый уровень вибрации на рабочих местах ?
? ?
???????????????????????????????????????????????????????????????????????????
??Среднегеометрическая ? 2,0 ? 4,0 ? 8,0 ? 16,0 ? 31,5 ? 63,0 ??
?? частота полос, Гц ? ? ? ? ? ? ??
???????????????????????????????????????????????????????????????????????????
?? Допустимое значение ? 108 ? 99 ? 93 ? 92 ? 92 ? 92 ??
?? виброскорости, дБ ? ? ? ? ? ? ??
???????????????????????????????????????????????????????????????????????????
? ?
? Рекомендации по санитарной обработке машин следует предусматривать в?
?инструкции по эксплуатации. ?
? Примечание. Введен дополнительно 7.6.3, в котором указаны требования?
?к стали с целью обеспечения качества в соответствии с санитарными?
?нормами, действующими в Российской Федерации. ?
? Введены 7.6.4, в котором указаны предельные шумовые характеристики,?
?а также дополнительно по отношению к ЕН 453:2000 7.6.5 - вибрационные?
?характеристики по нормам, действующим в Российской Федерации. ?
? Введен 7.6.6, в котором приведены дополнительные по отношению?
?к ЕН 453:2000 требования по санитарной обработке машин, действующие?
?в Российской Федерации. ?
???????????????????????????????????????????????????????????????????????????
При конструировании машин следует соблюдать требования ГОСТ 21786, ГОСТ 21829, ГОСТ 22613, ГОСТ 22614, ГОСТ 22615.
Неудобные положения тела, возникающие при эксплуатации и чистке, а также при заполнении и разгрузке дежи и других операциях, должны быть исключены.
Для установки, удаления и транспортирования любой детали машины массой более 25 кг следует использовать подъемные механизмы и/или транспортирующие устройства.
Если масса съемной незаполненной дежи более 25 кг, следует использовать вспомогательные устройства, например колеса на деже или специальную тележку.
Должны быть приняты меры для исключения усилий, превышающих установленные нормы, при установке и откатке дежи путем использования колес с низким трением или соответствующего механизма, связанного с дежой.
При заполнении дежи вручную, а также при ручном опускании или подъеме месильного органа усилия на выполнение этих операций не должны превышать 250 Н.
Органы управления должны быть расположены на расстоянии, доступном для оператора.
ТРЕБОВАНИЙ И/ИЛИ ИХ ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙ (СМ. ТАБЛИЦУ 4)
Таблица 4
В эксплуатационной документации устанавливают следующий минимальный перечень информации:
Руководство по эксплуатации включает в себя:
10.2.1. Указания по использованию, транспортированию, хранению, установке и вводу в действие машины;
10.2.2. Рекомендации по чистке и промывке машины и необходимые меры предосторожности:
- состав моющих средств, которые следует использовать, необходимый инвентарь, описание операций и периодичность их проведения,
- чистку машины осуществляют только после полной остановки и отключения от электропитания,
- для чистки и промывки следует использовать пластмассовый скребок; металлические инструменты не применять. При чистке струей воды производитель должен указать максимально допустимый уровень давления;
10.2.3. Наименование, марки и нормы расхода основных материалов для эксплуатации, ремонта и санитарной обработки;
10.2.4. Информацию, предупреждающую пользователя об опасности пылевыделения. В частности, руководство по эксплуатации машины должно содержать методы загрузки, сводящие к минимуму выделение пыли, особенно при ручной загрузке сухих ингредиентов, например:
- меры предосторожности при загрузке компонентов и минимальную высоту подъема мешков над основанием дежи,
- меры предосторожности при разрезании мешков с мукой предпочтительно в нижней части дежи, что позволит выгрузить муку с минимальным выделением пыли,
- использование временных заглушек или других способов уменьшения количества отверстий, через которые может высыпаться мука,
- использование приспособлений, защищающих дыхание при ручной загрузке;
10.2.5. Перечень опасных для здоровья ингредиентов;
10.2.6. Значения усилий в точках фиксации, если машина закреплена;
10.2.7. Предупреждение операторам при техническом обслуживании об опасности остаточного напряжения при работе, особенно на конденсаторах;
10.2.8. Характеристики защитных устройств от превышающих токов в случае, если машина ими оборудована, по 7.3; соответствующие меры предосторожности и инструкции для предотвращения обратного движения при отключенном от сети двигателе, если существует риск такого движения при техническом обслуживании;
10.2.9. Значения уровня шумов и вибрации, выделяемых машиной при ее работе.
10.3.1. На видном месте шкафа прикрепляют табличку с информацией для потребителя, изготовленную по ГОСТ 12969. Форма таблички - прямоугольная по ГОСТ 12971.
10.3.2. Табличка включает в себя следующий минимальный перечень информации по ГОСТ 26582:
- товарный знак;
- наименование предприятия-изготовителя;
- обозначение типа, марки (модели) и, при необходимости, вариант исполнения машины;
- заводской (серийный) номер;
???????????????????????????????????????????????????????????????????????????
? Таблица 5?
? ?
???????????????????????????????????????????????????????????????????????????
??Пункт, подпункт? Проверяемый параметр ??
?? стандарта ? ??
???????????????????????????????????????????????????????????????????????????
?? 5.1.1 ?Соответствие конструкторской документации и внешнего??
?? ?вида ??
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?? 5.4 ?Проверка упаковки ??
???????????????????????????????????????????????????????????????????????????
?? 7.2.1.3 ?Проверка функционирования блокировочной системы ??
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?? 7.3.9 ?Качество заземляющего устройства ??
???????????????????????????????????????????????????????????????????????????
?? 7.3.10 ?Сопротивление между любой доступной для прикасания??
?? ?нетоковедущей металлической поверхностью и заземляющим??
?? ?контактом ??
???????????????????????????????????????????????????????????????????????????
?? 7.3.12 ?Сопротивление изоляции ??
???????????????????????????????????????????????????????????????????????????
?? 7.3.13 ?Электрическая прочность изоляции ??
???????????????????????????????????????????????????????????????????????????
?? 10.3 ?Соответствие маркировки ??
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? ?
? 11.3.2. Машины, в которых в ходе приемо-сдаточных испытаний выявлены?
?несоответствия требованиям настоящего стандарта и конструкторской?
?документации, должны быть отправлены на доработку. ?
? 11.3.3. После устранения несоответствий машины должны быть?
?подвергнуты повторным приемо-сдаточным испытаниям. При положительных?
?результатах повторные испытания считают окончательными. ?
? 11.3.4. Результаты приемо-сдаточных испытаний оформляют в виде?
?свидетельства о приемке. ?
? 11.4. Порядок проведения периодических испытаний ?
? 11.4.1. Проведение и оформление результатов периодических испытаний?
?осуществляют по ГОСТ 15.309. Периодические испытания следует проводить на?
?соответствие всем требованиям настоящего стандарта. ?
? 11.4.2. Испытания проводят один раз в три года в условиях?
?эксплуатации. ?
? При отрицательных результатах периодических испытаний приемку?
?оборудования приостанавливают до устранения дефектов, причин, их?
?вызывающих, и последующего проведения повторных периодических испытаний. ?
? 11.4.3. Повторные периодические испытания проводят в полном объеме?
?периодических испытаний на доработанной или вновь изготовленной машине?
?после проведения мероприятий по устранению дефектов и причин, их?
?вызывающих. ?
? 11.5. Типовые испытания проводят при изменениях в конструкции,?
?технологии изготовления или замене материала, из которого изготовлены?
?детали, влияющие на технические характеристики машины. ?
? 11.6. Порядок проведения испытаний на надежность ?
? Для оценки показателей надежности проводят контрольные испытания?
?одной или нескольких машин один раз в четыре года в соответствии?
?с ГОСТ 27.410. ?
? 11.7. Порядок проведения испытаний на транспортабельность ?
? 11.7.1. Испытаниям на транспортабельность подвергают упакованную?
?машину, прошедшую приемо-сдаточные испытания. После испытаний машину?
?распаковывают и проверяют в объеме приемо-сдаточных испытаний. ?
? 11.7.2. Выявленные недостатки должны быть устранены, после чего?
?машину необходимо подвергнуть повторным испытаниям. ?
? При положительных результатах повторные испытания являются?
?окончательными для оценки сохранения работоспособности после?
?транспортирования в упаковке. ?
? 11.7.3. Периодичность испытаний на транспортабельность - одна машина?
?один раз в пять лет. ?
???????????????????????????????????????????????????????????????????????????
(обязательное)
ЧИСТКИ ТЕСТОМЕСИЛЬНЫХ МАШИН
A.1. Материалы конструкции
A.1.1. Типы материалов
A.1.1.1. Материалы для пищевой зоны
Для конструирования и изготовления деталей и узлов, контактирующих с продуктами питания и пищевой средой, следует использовать материалы, соответствующие требованиям настоящего стандарта и ГОСТ 5632, разрешенные федеральным органом исполнительной власти по надзору за соблюдением прав потребителей и благополучия человека для контакта с пищевыми продуктами и средами.
A.1.1.2. Материалы для зоны распыления
Материалы для зоны распыления должны соответствовать требованиям, изложенным в 5.2.1.
A.1.1.3. Материалы для непищевой зоны
Материалы для непищевой зоны должны соответствовать требованиям 5.2.2.
A.1.2. Характеристики поверхностей
Материалы, используемые для изготовления деталей и узлов, подлежащих санитарной обработке, должны обеспечивать легкую чистку в соответствующих условиях. Уровень шероховатости Rz должен соответствовать параметрам, представленным в таблицах A.1 и A.2.
Таблица A.1
Характеристики поверхностей, контактирующих с пищевыми
продуктами (для пищевой зоны)
Таблица A.2
A.2. Конструкция
A.2.1. Сопряжение внутренних поверхностей
Сопряжения должны иметь тот же уровень шероховатости, что и соединяемые поверхности. Они должны быть сконструированы таким образом, чтобы исключать любую возможность возникновения "мертвых" пространств, недоступных для чистки.
A.2.1.1. Сопряжение внутренних поверхностей, контактирующих с пищевыми продуктами (для пищевой зоны)
Две поверхности должны быть соединены закругленной кромкой радиусом R1 не менее 3 мм, созданной путем:
- механической обработки (нарезки внутри массы материала);
- сгибания листового металла (сгибания и формовки);
- конструирования в формах с помощью литья, выдавливания и выдувания (см. рисунок A.1)
![]() Рисунок A.1. Пищевая зона
- сварного соединения с шлифовкой и полировкой (см. рисунок A.2)
![]() Рисунок A.2. Пищевая зона
Для внутреннего угла
![]() Рисунок A.3. Пищевая зона
Три поверхности соединяются путем:
- использования двух округлых кромок, имеющих радиус не менее 3 мм, и третьего закругления, имеющего радиус не менее 7 мм;
- формирования углов
![]() Рисунок A.4. Пищевая зона
A.2.1.2. Сочленение внутренних поверхностей для зоны распыления
Если две поверхности перпендикулярны, радиус
![]() Рисунок A.5. Зона распыления
Если внутренний угол
![]() Рисунок A.6. Зона распыления
При сварном соединении двух перпендикулярных поверхностей сварка должна гарантировать прочность соединения (см. рисунок A.7). При этом рекомендуется выполнять окончательное шлифование.
![]() Рисунок A.7. Зона распыления
A.2.1.3. Сочленение внутренних поверхностей для непищевой зоны
Специальных требований не существует.
A.2.2. Соединение и перекрытие поверхностей
При соединении листов металла необходимо учитывать их расширение и сжатие, связанные с колебаниями температуры.
A.2.2.1. Соединение и перекрытие поверхностей для пищевой зоны
A.2.2.1.1. Соединение поверхностей
Соединение поверхностей осуществляется с помощью непрерывного:
- сварного шва (см. рисунок A.8);
![]() Рисунок A.8. Пищевая зона
- герметичного и заполненного соединения (см. рисунок A.9).
![]() Рисунок A.9. Пищевая зона
A.2.2.1.2. Перекрытие поверхностей
В случае невозможности изготовления деталей из единой заготовки (например, длинных листовых металлических деталей различной толщины) соединение осуществляется перекрытием листов, при котором соединяемые поверхности накладываются друг на друга путем:
- непрерывного сварного шва. В этом случае верхняя поверхность должна перекрывать нижнюю поверхность в направлении потока продукта. Конец перекрытия и край должны находиться друг от друга на расстоянии h не менее 30 мм (см. рисунок A.10).
![]() Рисунок A.10. Пищевая зона
Если это невозможно, соединение следует осуществлять в соответствии с требованиями, относящимися к закругленным сопряжениям в пищевой зоне (см. A.2.1.1 и рисунок A.11);
![]() Рисунок A.11. Пищевая зона
- непрерывной герметизации и стыковки соединения.
Когда общая толщина перекрывающей детали и стыка более 1 мм, верхняя деталь должна быть скошена с целью снижения толщины d до не более 1 мм (см. рисунок A.12).
![]() Рисунок A.12. Пищевая зона
A.2.2.2. Соединение или перекрытие поверхностей для зоны распыления
Поверхности могут быть:
- клепаными посредством профиля, который нельзя удалить или который устанавливается до соединения (см. рисунок A.13);
![]() Рисунок A.13. Зона распыления
- клепаными путем стыкового соединения (изгиб детали, используемой для соединения, должен иметь боковую длину
![]() Рисунок A.14. Зона распыления
- соединенными и приложенными друг к другу (максимальное расстояние между ними l не более 0,5 мм) с перекрытием верхней деталью нижней в направлении потока продукта. Высота перекрытия
![]() Рисунок A.15. Зона распыления
A.2.2.3. Соединение и перекрытие поверхностей для непищевой зоны
Особых требований нет.
A.2.3. Крепеж
A.2.3.1. Соединительные детали (крепеж для пищевой зоны)
A.2.3.1.1. Точечные соединения
В конструкции допускается использовать винты с внутренним шестигранником в точечных соединениях. При этом:
- либо конструкция должна соответствовать рисунку A.16, а изготовитель в руководстве по эксплуатации должен дать рекомендации по чистке;
![]() - либо изготовитель должен дать рекомендации по точечным соединениям с применением герметичных и постоянных заглушек, соответствующих требованиям пищевой зоны.
A.2.3.1.2. Крепежные системы
Крепежные системы должны быть максимально унифицированными. Изготовитель может назначать метод контроля, чтобы обеспечивать соответствие этим требованиям.
A.2.3.2. Крепеж для зоны распыления

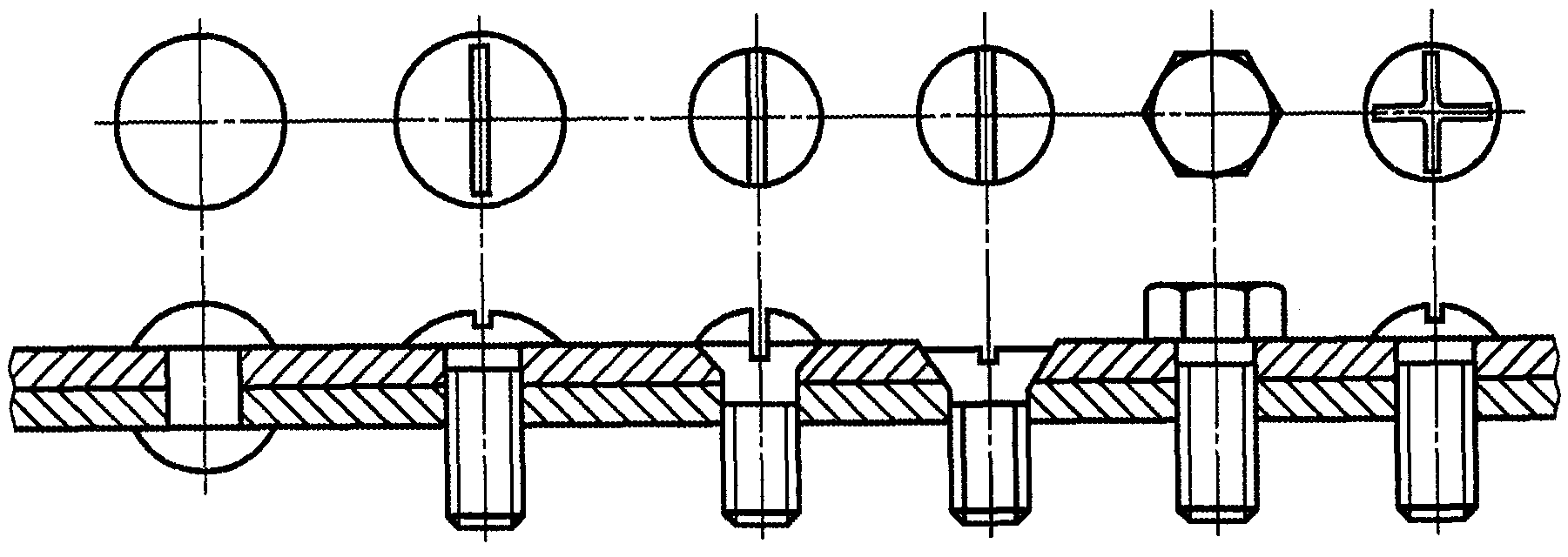

Крепеж, легко поддающийся чистке, выбирают из вариантов, изображенных на рисунке A.17.
![]() Рисунок A.17
При использовании винтов с внутренним шестигранником, заглубленных в точечные отверстия, конструкция должна соответствовать:
- либо способу крепления, указанному на рисунке 16 для пищевой зоны, вследствие чего изготовитель должен четко указывать в руководстве по эксплуатации требуемые условия чистки (например, использование струи высокого давления);
- либо необходимым параметрам для заглушек герметичных точечных соединений, которые указывает изготовитель.
A.2.3.3. Крепеж для непищевой зоны
Специальных требований нет.
A.2.4. Ножки, опоры и столы для обеспечения чистки пространства под машиной
A.2.4.1. Настольные машины
При конструировании настольных машин должна быть предусмотрена возможность чистки пространства под машиной.
Такие машины могут быть:
- передвигаемыми, для перемещения которых одним человеком требуемое усилие не более 250 Н, а все элементы являются съемными и могут удаляться для чистки. Специальные требования к таким машинам отсутствуют;
- наклоняемыми, для наклона которых требуемое усилие не более максимально доступной массы. Специальные требования к таким машинам отсутствуют.
Однако машины должны быть снабжены специальными элементами для наклонного движения, чтобы гарантировать устойчивость в наклонном положении (соответствующие ножки, средства поддержки и т.п.), а процедура наклона должна быть четко изложена в руководстве по эксплуатации;
- непередвижными и ненаклоняемыми.
Машины снабжаются либо ножками, либо станиной (фундаментом). Для определения минимальной высоты H ножек в таблице A.3 представлены минимальные расстояния для доступа P, которые позволяют осуществлять чистку поверхностей и должны учитываться при установке машин (см. рисунок A.18).
![]()
Если машина не имеет ножек, она должна быть размещена на станине (рабочем столе) с встроенными постоянными и защищенными креплениями.
Руководство по эксплуатации должно содержать указания по способу крепления.
A.2.4.2. Машины напольного типа
A.2.4.2.1. Стационарные машины, имеющие или не имеющие станины
Стационарные машины, имеющие или не имеющие станины, следует устанавливать либо на полу со встроенными постоянными и защищенными креплениями [в этом случае руководство по эксплуатации должно содержать указания по способу крепления (см. рисунок A.19)]; либо стационарные машины должны иметь ножки высотой H не менее 150 мм.
![]() Рисунок A.19
Если пространство L не более 150 мм, высота H может быть снижена до 100 мм таким образом, чтобы обеспечивать возможность доступа (см. рисунок A.20).
![]() Рисунок A.20
Если площадь ножки более 1 дм2, ножки следует рассматривать как станину со встроенной защитой (см. рисунок A.21).
![]() Рисунок A.21
A.2.4.2.2. Передвижные машины
Колеса должны быть доступны для чистки. Пример представлен на рисунке 22, где b имеет большую ширину, перекрывающую окружность колеса.
Если b <= 25 мм, то a >= 3,5 мм.
Если b > 25 мм, то a >= 6 мм.
![]() Рисунок A.22
A.2.5. Вентиляционные отверстия
A.2.5.1. Вентиляционные отверстия для непищевой зоны
Вентиляционные отверстия следует располагать в непищевой зоне.
Их конструкция должна исключать любые проникания и задержку жидкости в машине.
Когда это возможно, машины, стоящие на полу, должны иметь защиту от проникания грызунов во все технические зоны, поэтому минимальный размер отверстий должен быть не более 5 мм.
A.2.5.2. Вентиляционные отверстия для зоны распыления
При технической необходимости вентиляционные отверстия допускается располагать в зоне распыления, при этом они должны обеспечивать возможность чистки.
Машины, стоящие на полу, должны иметь защиту от проникания грызунов во все технические зоны машины.
Размер отверстий b должен быть не более 5 мм (см. рисунок A.23).
![]() Рисунок A.23
A.2.6. Шарниры
По возможности изготовитель должен исключать все детали вращения из пищевой зоны.
Если наличие деталей вращения в пищевой зоне необходимо:
- они должны легко сниматься;
- если они не снимаются, то все поверхности должны быть доступны.
Конструкция агрегатов с фиксированными деталями должна исключать любое проникание пыли и влаги, скапливания остатков теста. Доступ ко всем трем зонам возможен, когда ширина прохода
![]() Рисунок A.24
A.2.7. Панель управления
A.2.7.1. Панель управления в непищевой зоне
Панель управления следует располагать в непищевой зоне. При этом должен быть обеспечен доступ к ней для чистки.
A.2.7.2. Панель управления в зоне распыления
Если по техническим причинам невозможно разместить панель управления в непищевой зоне, отдельные органы управления должны иметь поверхности, легкодоступные для чистки.
Расстояние L между двумя элементами управления должно быть не менее:
- 20 мм (см. рисунок A.25);
- 12,5 мм, если их высота h не более 8 мм (см. рисунок A.26).
![]() h > 8; L >= 20
Рисунок A.25
![]() h <= 8; L >= 12,5
Если вышеуказанные требования не могут быть выполнены, элементы управления должны быть защищены колпачком (см. рисунок A.27).
![]() Рисунок A.27
(справочное)
B.1. Цель измерения
Определение во времени уровня выделения мучной пыли после начала замеса теста.
B.2. Принцип измерений
Количество пыли следует измерять в режиме реального времени с помощью измерительного устройства, откалиброванного по муке, например путем использования аппаратов, которые определяют содержание пыли по диффузии света (эффект Тиндалла) в инфракрасном диапазоне. Отбор пыли, находящейся в измерительной камере, осуществляют каждую секунду. Результат отображается в цифровой форме в мг/м3. Можно также следить за выделением мучной пыли над машиной.
Метод позволяет измерить количество вдыхаемой фракции пыли (диаметр частиц пыли - менее 8 мкм).
B.3. Условия проведения анализов
Испытание следует проводить в комнате площадью не менее 100 м3 и в условиях, исключающих сквозняк.
Каждое испытание следует проводить при номинальном количестве ингредиентов теста.
Размещение и ориентация измерительного устройства:
- на кромке дежи машины, где имеется отверстие жесткого колпака или, если жесткого колпака нет, на противоположной от зоны замеса стороне дежи;
- ось измерительной камеры ориентируется в направлении центра дежи машины;
- высота аппаратов составляет 0,30 м над дежой и 0,2 м - перед дежой;
- перпендикулярно к оси вращения дежи.
Для каждой машины измерения проводят во время операции замеса. Содержание пыли во время проведения измерений фиксируют каждую секунду. Учитывают температуру и относительную влажность воздуха. Рассчитывают среднее значение из пяти успешных измерений и наносят на график запыленности в мг/м3 относительно времени пылевыделения, выраженного в секундах.
При этом следует указывать сорт используемой муки.
(справочное)
Эта система правил анализа шума применяется для тестомесильных машин.
ДА.1. Определения
В соответствии с ЕН ИСО 12001.
ДА.1.1. Выделение шума
Собственный шум, выделяемый определенным источником (например, машиной при испытании).
ДА.1.2. Уровень звукового давления
Примечание. Пример включает: уровень звукового давления в пиковый момент C:
ДА.1.3. Усредненный во времени уровень звукового давления
Уровень звукового давления непрерывно выделяемого звука, определяемый в период измерения T, который имеет среднеквадратическое значение звукового давления в условиях, при которых звук изменяется во времени по выражению:
![]() Примечание 1. Усредненное во времени значение звукового давления обычно выражается как A и обозначается как LPA.
Примечание 2. В общем виде подстрочные индексы "peq" и "T" пропускаются, так как усредненный по времени уровень звукового давления обычно определяется в течение определенного промежутка времени.
ДА.1.4. Мощность звука W, Вт:
Уровень звука в единицу времени, с которым излучается собственная звуковая энергия источника.
ДА.1.5. Уровень мощности звука
Десятикратное значение десятичного логарифма отношения мощности звука, выделяемого источником при испытании, к сравнительной мощности звука. Значение частоты или ширина звуковой волны должны быть указаны (например, обозначенный A-уровень мощности звука:
.ДА.1.6. Уровень эмиссии звука:
Значение уровня мощности звука
ДА.1.7. Декларирование уровня эмиссии шумов:
Декларируемый A-взвешенный уровень мощности звука
. Декларируемая величина указывает статистический верхний предел, ниже которого должна находиться измеряемая величина звукового давления индивидуальной машины или комплекса оборудования и/или заданное соотношение измеряемой величины звукового давления партии машин или оборудования при разработке новых машин. Значение декларируемой величины Примечание. Символ, используемый в настоящем стандарте для представления декларируемого уровня эмиссии звука, -
.ДА.1.8. Рабочая станция; позиция оператора:
Позиция вблизи машины, которая предназначена для оператора.
ДА.2. Установка и особенности монтажа
Установка и условия монтажа идентичны для измерения и силы звука, и уровня звукового давления в конкретных условиях и для целей декларирования.
Окружающие условия, пригодные для целей измерения уровня давления выделяемого звука и мощности звуковой эмиссии (если измерения проводятся в соответствии с ЕН ИСО 3744), должны представлять собой плоскую поверхность на открытом воздухе (например, автомобильная парковка) или площадку внутри помещения, которая обеспечивает в полной мере свободное от отражения поле. Условия для проведения этого анализа должны соответствовать требованиям, представленным в ЕН ИСО 3744:1995 (Приложении A). Если уровень силы звука измеряется в соответствии со стандартом ЕН ИСО 3743-1 (см. B.6), условия проведения анализа характеризуются ЕН ИСО 3743-1.
Следует обратить внимание на то, чтобы любые электрические провода, трубопроводы или воздушные каналы, подключенные к оборудованию, не излучали значительной звуковой энергии, которая влияла бы на результат определения шумов, издаваемых машиной. Этого можно избежать путем ослабления или частичной изоляции этих деталей или даже путем определения доли их участия в определяемой интенсивности звука.
ДА.3. Условия проведения анализа
При определении значений уровня эмиссии звукового давления должны быть соблюдены следующие условия:
- машина должна быть пустой;
- все детали машины должны работать на максимальной скорости.
ДА.4. Измерения
Продолжительность измерения уровня звукового давления или уровня мощности звука должна составлять 30 с.
ДА.5. Определение уровня звукового давления
Уровень звукового давления (A-взвешенный и, если это существенно, C-взвешенный пик) определяют в соответствии с ЕН ИСО 11201.
Измерение следует проводить при:
- высоте над полом - 1,6 м;
- расстоянии перед панелью управления машиной - (0,20 +/- 0,02) м.
Во-первых, должно быть определено значение фонового шума, измеряемого по A-взвешенному пику или по каждой интересующей полосе частот. Оно должно быть не менее чем на 6 дБ (а предпочтительнее, более чем на 15 дБ) ниже уровня шума, связанного с работой машины при испытаниях.
С целью получения значения уровня звукового давления в определенном положении должен применяться поправочный коэффициент фонового шума
Примечание. Может быть также дополнительно измерен уровень звукового давления с использованием другой частоты или в полосе частот октавы или трети октавы, если это требуется для целей измерений.
ДА.6. Определение уровня силы (мощности) звука
A-взвешенный уровень мощности звука определяют с использованием одного из следующих основных стандартов определения эмиссии шума:
- ЕН ИСО 3741-3, если измерения проводят в помещении для испытаний объемом более 40 м3 с жесткими и отражающими звук поверхностями. В помещениях объемом не более 100 м3 могут испытываться только машины, у которых наибольший размер не менее 1 м. В помещениях объемом более 100 м3 могут быть испытаны только машины размером не более 2 м;
- ЕН ИСО 3744, если измерения проводят в свободном пространстве вблизи одной или более отражающих плоскостей. Поверхность измерения должна быть полусферической.
ДА.7. Измерение отклонений
При определении уровня звукового давления для A-взвешенного пика ожидается уровень стандартной ошибки (среднеквадратичного отклонения) воспроизводимости от 0,5 до 2,5 дБ (см. ЕН ИСО 11201).
Определение уровня силы звука по A-взвешенному пику в соответствии с ЕН ИСО 3743-1 и ЕН ИСО 3744 обеспечивает стандартную ошибку не более 1,5 дБ.
ДА.8. Информация, которая должна быть записана
Информация, которая должна фиксироваться, включает все технические требования этой системы правил. Любые отклонения от этой системы правил оценки шумов и/или от основных используемых стандартов эмиссии шумов должны фиксироваться вместе с техническими обстоятельствами, обусловившими такие отклонения.
ДА.9. Информация, которая должна сообщаться
В доклад о проведении испытаний должна включаться информация, которую производитель требует для подготовки информации о шумах или пользователь требует для подтверждения декларируемых значений.
Как минимум, должна быть включена следующая информация:
- идентификация компании-производителя, тип машины, модель, серийный номер и год выпуска;
- ссылка на основные использованные стандарты по эмиссии шумов;
- описание использованных условий монтажа и работы;
- позиция для определения уровня звукового давления на рабочей станции;
- полученные значения уровня эмиссии шумов.
Следует указать, что все требования системы правил оценки шумов и/или основных использованных стандартов по эмиссии шумов выполнены или, если это не относится ко всем случаям, любые невыполненные требования должны быть идентифицированы; отклонения от требований должны быть указаны и представлены технические обоснования для отклонений.
ДА.10. Информация и проверка значений уровня выделения шума
Декларация об уровнях эмиссии шума должна быть подготовлена в двух экземплярах как документ об эмиссии шума согласно ЕН ИСО 4871:1996.
Следует сообщать значения уровня эмиссии шума
и соответствующие коэффициенты отклонений согласно ЕН 292-2:1991 (Приложение A, подпункт 1.7.4, перечисление f) и данному Приложению.Информация о шумах должна указывать, что значения уровней шумов были получены в соответствии с настоящим стандартом и базовыми стандартами ЕН ИСО 3743-1:1995 или ЕН ИСО 3744:1995 и ЕН ИСО 11201:1996. Если такое заявление не соответствует истине, информация о шумах должна ясно указывать, что имеются отклонения от системы правил оценки шумов (данное Приложение) и/или базовых стандартов.
В этом случае подтверждение должно выполняться в соответствии с ЕН ИСО 4871:1996 при выполнении тех же условий монтажа, установки и эксплуатации, которые были использованы для начального определения уровней эмиссии шума.
Примечание. Текст настоящего Приложения совпадает с текстом Приложения B (нормативного) "Система правил анализа шума. Второй класс точности" стандарта ЕН 453:2000 и приводится как справочное, т.к. исключено из стандарта, поскольку в национальном стандарте применены правила анализа шума и методы измерения звукового давления, изложенные в соответствующих национальных стандартах ГОСТ 12.1.003-83, ГОСТ 12.1.050-86 и ГОСТ Р 51402-99.
(справочное)
ОСНОВНЫХ ТРЕБОВАНИЙ И ДРУГИХ ПОЛОЖЕНИЙ ДИРЕКТИВ ЕС
Настоящий европейский стандарт подготовлен по поручению, данному CEN Европейской комиссией и Европейской ассоциацией свободной торговли, и поддерживает необходимые требования Директив, касающихся машин (89/392/ЕЕС, измененные 91/368/ЕЕС и 93/44/ЕЕС).
Предупреждение. Другие требования и другие Директивы ЕС могут применяться к продукту(ам), относящемуся(имся) к области применения настоящего стандарта.
Пункты этого стандарта поддерживают требования Директивы, касающейся машин.
Соответствие этому стандарту - один из способов подтверждения соответствия необходимым специфическим условиям Директив, касающихся и связанных с правилами EFTA.
Примечание. Текст настоящего Приложения совпадает с текстом Приложения ZA (информативного) "Условия настоящего европейского стандарта, содержащие необходимые требования или другие условия Директив ЕС" стандарта 453:2000, и приводится как справочное, т.к. исключено, поскольку оно действует только для государств - членов Европейского Союза.
?????????????????????????????????????????????????????????????????????????????
? (рекомендуемое)?
? ?
? ?
? Таблица ДВ.1?
? ?
?????????????????????????????????????????????????????????????????????????????
??Наименование показателя? Рекомендуемое значение показателя ??
?????????????????????????????????????????????????????????????????????????????
??Вместимость дежи ? ? ? ? ? ? ? ? ? ??
??(загрузочного бункера),? ? ? ? ? ? ? ? ? ??
??м3 ?0,03?0,05? 0,07?0,13? 0,14? 0,16? 0,2? 0,33? 0,4 ??
?????????????????????????????????????????????????????????????????????????????
??Производительность, ? ? ? ? ? ? ? ? ? ??
??м3/ч, не менее ?0,07?0,06? 0,15?0,32? 0,6 ? 0,7 ? ?0,135? 0,16??
?????????????????????????????????????????????????????????????????????????????
??Удельный расход ? ? ? ? ? ? ? ? ? ??
??электроэнергии, ? ? ? ? ? ? ? ? ? ??
??кВт · ч/кг/ч, не более ?0,01?0,04?0,007?0,01?0,006?0,006? ?0,003?0,011??
?????????????????????????????????????????????????????????????????????????????
??Система управления ? ??
??автоматическая ? ??
??Коэффициент ? ??
??автоматизации, не менее? 0,67 ??
?????????????????????????????????????????????????????????????????????????????
??Удельная масса изделия,? ? ? ? ? ? ? ? ? ??
??кг · ч/кг, не более ? 1,7? ? 0,73? 1,9? 0,55? 0,6 ? ? 0,52? 0,76??
?????????????????????????????????????????????????????????????????????????????
??Удельная масса металла ? ? ? ? ? ? ? ? ? ??
??в изделии, кг · ч/ кг, ? ? ? ? ? ? ? ? ? ??
??не более ? 1,7? ? 0,73? 1,9? 0,55? 0,6 ? ? 0,52? 0,76??
?????????????????????????????????????????????????????????????????????????????
??Производительность на ? ? ? ? ? ? ? ? ? ??
??единицу занимаемой ? ? ? ? ? ? ? ? ? ??
??площади, кг · ч/м2 ? 240? 67 ? 357 ? 330? 620 ? ? ? 675 ? 788 ??
?????????????????????????????????????????????????????????????????????????????
??Показатели надежности: ? ??
??средняя наработка на ? ??
??отказ, ч, не менее ? 280 ??
??средний срок службы, ? ??
??лет, не менее ? 7 ??
??среднее время ? ??
??восстановления ? ??
??работоспособного ? ??
??состояния, ч, не более ? 0,4 ??
?????????????????????????????????????????????????????????????????????????????
?? Примечания ??
?? 1. В данной таблице приведен наиболее распространенный типоразмерный??
??ряд машин. Настоящий стандарт допускает незначительные отклонения от??
??указанных значений вместимости дежи машин с учетом технологической??
??и производственной базы изготовителей и расширения типоразмерного ряда,??
??но не более 0,5 м3, на которые распространяется настоящий стандарт. ??
?? 2. В данной таблице приведены усредненные значения производительности??
??машин. В процессе эксплуатации могут быть отклонения от указанных??
??значений производительности в зависимости от влажности теста. ??
?? 3. С 1 января 2014 г. машины с вместимостью дежи от 0,13 до 0,5 м3??
??должны быть оснащены системами автоматического управления технологическим??
??процессом на базе микропроцессоров. ??
?????????????????????????????????????????????????????????????????????????????
?????????????????????????????????????????????????????????????????????????????
(обязательное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
ЕВРОПЕЙСКОМ РЕГИОНАЛЬНОМ СТАНДАРТЕ
Таблица ДГ.1
(справочное)
ПРИМЕНЕННОГО В НЕМ ЕВРОПЕЙСКОГО РЕГИОНАЛЬНОГО СТАНДАРТА
Таблица ДД.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/51/gost_66225.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
