"ГОСТ Р 52161.2.54-2008 (МЭК 60335-2-54:2007). Национальный стандарт Российской Федерации. Безопасность бытовых и аналогичных электрических приборов. Часть 2.54. Частные требования к бытовым приборам для очистки поверхностей с использованием жидкостей или пара"
(утв. и введен в действие Приказом Ростехрегулирования от 08.12.2008 N 366-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации Основные положения".

1. Подготовлен ООО "ТЕСТБЭТ" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 19 "Электрические приборы бытового назначения".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2008 г. N 366-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60335-2-54:2007 "Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-54. Частные требования к бытовым приборам для очистки поверхностей с использованием жидкостей или пара" (IEC 60335-2-54:2007 "Household and similar electrical appliances - Safety - Part 2-54: Particular requirements for surface-cleaning appliances for household use employing liquids or steam", издание 3.2) путем внесения дополнительных требований, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004, (подраздел 3.5).

5. Взамен ГОСТ Р МЭК 60335-2-54-2000.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт относится к группе стандартов, регламентирующих требования безопасности бытовых и аналогичных электрических приборов, состоящей из части 1 (ГОСТ Р 52161.1) - общие требования безопасности приборов, а также частей, устанавливающих частные требования к конкретным видам приборов.

Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ Р 52161.1.

Стандарт применяют совместно с ГОСТ Р 52161.1.

Методы испытаний выделены курсивом.

Термины, применяемые в настоящем стандарте, выделены полужирным шрифтом.

Номера пунктов настоящего стандарта, которые дополняют разделы ГОСТ Р 52161.1, начинаются со 101.

Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.

Текст Изменений N 1 (2004) и N 2 (2007) к международному стандарту МЭК 60335-2-54:2002 выделен сплошной вертикальной линией, расположенной справа от приведенного текста изменений.

В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и выделен сплошной вертикальной линией, расположенной слева от приведенного текста. В тексте стандарта соответствующие ссылки выделены подчеркиванием сплошной горизонтальной линией.

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в дополнительном Приложении 2.

Этот раздел части 1 заменен следующим.

Примечание 101. Приборы могут содержать нагревательные элементы или средства, создающие давление в емкости с жидкостью.

Насколько это возможно, настоящий стандарт устанавливает основные виды опасностей приборов, с которыми люди сталкиваются внутри и вне дома. Стандарт не учитывает опасности, возникающие при:

Примечания

102. Следует обратить внимание на следующее:

- для приборов, предназначенных для использования в транспортных средствах, на борту кораблей, самолетов, могут быть необходимы дополнительные требования;

- во многих странах национальные органы здравоохранения, охраны труда и др. предъявляют к приборам дополнительные требования.

103. Настоящий стандарт не распространяется на:

- оборудование для обработки полов и влажной уборки &(ГОСТ Р 52161.2.10)&:

- приборы для очистки, постоянно установленные в зданиях;

- чистящие приборы, попадающие в область действия стандарта [1], в частности приборы, работающие: при давлении свыше 2,5 МПа;

при температуре жидкости свыше 160 °C;

при номинальной потребляемой мощности, превышающей 3500 Вт;

с емкостью под давлением объемом более 5 л;

- чистящие приборы, предназначенные для промышленного или коммерческого использования;

- приборы, предназначенные для применения в местах, где преобладают особые условия, например коррозионная или взрывоопасная среда (пыль, пар или газ);

- отпариватели тканей (стандарт [2]).

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Этот раздел части 1 применяют, за исключением следующего.

3.1.9. Замена

@Нормальная работа@ (normal operation): работа прибора при наиболее неблагоприятных условиях, установленных в инструкциях.

Очищающая головка прижимается с усилием 30 Н к вертикальным гладким стеклянным поверхностям и перемещается на длину 1 м со скоростью 15 циклов в минуту. Поверхность постоянно смачивают водой температурой (20 +/- 5) °C так, чтобы на поверхности стекла постоянно присутствовала пленка воды.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют, за исключением следующего.

5.101. Приборы со встроенными нагревательными элементами испытывают как нагревательные приборы, даже если они имеют электродвигатель.#

Этот раздел части 1 применяют, за исключением следующего.

6.1. Изменение

Приборы должны быть классов I, II или III.

6.2. Дополнение

Этот раздел части 1 применяют, за исключением следующего.

7.1. Изменение

Приборы должны иметь маркировку @номинальной потребляемой мощности@ в ваттах.

Дополнение

Приборы, предназначенные для подключения к водопроводной сети, должны иметь маркировку с указанием максимально допустимого давления воды в мегапаскалях.

В маркировке приборных розеток для дополнительных аксессуаров должна быть указана максимальная допустимая нагрузка в ваттах.

Примечание 102. Эта маркировка может быть на приборе вблизи приборной розетки.

Сумма @номинальной потребляемой мощности@ и максимальной нагрузки приборной розетки также должна быть указана в маркировке прибора.

7.6. Дополнение

7.12. Дополнение

В инструкциях должно быть установлено, что жидкость или пар не следует направлять на оборудование, содержащее электрические компоненты, например внутрь жарочных шкафов.

Инструкции должны содержать информацию о необходимости отключения прибора от сети после его использования и перед проведением @обслуживания пользователем@.

Инструкции приборов, предназначенных для очистки плавательных бассейнов, должны включать следующую предупреждающую информацию:

Не использовать в бассейнах, заполненных водой.

Этот раздел части 1 применяют.

Этот раздел части 1 не применяют.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют, за исключением следующего.

11.4. Дополнение

#Если пределы повышения температуры превышены в приборах, содержащих двигатели, трансформаторы или @электронные цепи@, и потребляемая мощность меньше, чем @номинальная потребляемая мощность@, то испытание повторяют на приборе, подключенном к 1,06-кратному @номинальному напряжению@#.

11.7. Замена

#Приборы работают до достижения установившегося состояния.#

Примечание 101. Воду доливают по мере необходимости для компенсации расхода жидкости или пара.

Приборы, имеющие катушку для автоматической намотки шнура, работают с размотанной на одну треть полной длины шнура катушкой в течение 30 мин, а затем шнур разматывают полностью.#

11.8. Дополнение

#Превышение температуры @доступных поверхностей@ шлангов, которые передают пар к частям, удерживаемым рукой, должно соответствовать пределам, установленным для ручек, которые при нормальной эксплуатации удерживают в руках кратковременно. Однако если неметаллические шланги имеют оболочку из текстильного материала, то превышение температуры поверхности текстильного материала должно быть не более 80 К.

Предел повышения температуры двигателей, трансформаторов и компонентов @электронных цепей@, включая части, непосредственно влияющие на них, может быть превышен во время работы прибора при 1,15-кратной @номинальной потребляемой мощности@#.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют, за исключением следующего.

15.1.1. Дополнение

#Части приборов, разбрызгивающих жидкость, которые удерживают в руках при нормальной эксплуатации и которые имеют встроенные электрические компоненты, подвергают испытанию, указанному для приборов степени защиты IPX7, если они не являются @конструкцией класса III@ напряжением не более 24 В.#

15.2. Дополнение

#Емкости для жидкостей заполняют раствором, содержащим приблизительно 1% NaCl. Если емкость располагается в части прибора, удерживаемой рукой, эту часть располагают в наиболее неблагоприятном положении. Другие части, содержащие емкости, размещают на горизонтальной поверхности и переворачивают в наиболее неблагоприятное устойчивое положение. Через 5 мин эту часть прибора возвращают в нормальное положение.#

Примечание 101. Испытание не проводят для частей со степенью защиты IPX7.

Этот раздел части 1 применяют, за исключением следующего.

16.3. Дополнение

#Токоведущие шланги, за исключением их электрических соединений, погружают на 1 ч в воду, содержащую приблизительно 1% NaCl, при температуре (20 +/- 5) °C. При погруженном шланге между каждым проводником и всеми другими проводниками, соединенными вместе, прикладывают напряжение 2000 В на 5 мин. Затем напряжение 3000 В подают на 1 мин между всеми проводниками и соляным раствором.#

Этот раздел части 1 применяют.

Этот раздел части 1 не применяют.

Этот раздел части 1 применяют, за исключением следующего.

19.2. Дополнение

#Приборы не подключают к водопроводной сети, и они работают с пустыми емкостями.#

19.4. Дополнение

Этот раздел части 1 применяют, за исключением следующего.

20.2. Дополнение

Примечание 101. Требования к движущимся частям не относятся к щеткам и подобным устройствам.

20.101. Приборы должны иметь конструкцию, не допускающую самопроизвольного включения.

#Соответствие требованию проверяют осмотром и нажатием на выключатель цилиндрическим стержнем диаметром 40 мм с полусферическим концом. Прибор не должен включиться.#

Примечание. Требование считают выполненным, если используют выключатель с самовозвратом.

Этот раздел части 1 применяют, за исключением следующего.

#Соответствие требованию проверяют также удерживанием @ручных приборов@ в наиболее неблагоприятном положении на высоте 2 м и сбрасыванием их на пол из твердой древесины.#

Испытание повторяют три раза.

21.101. Токоведущие шланги должны быть устойчивыми к сдавливанию.

#Соответствие требованию проверяют следующим испытанием.

Шланг располагают между двумя параллельными стальными пластинами длиной 100 мм и шириной 50 мм каждая, края длинных сторон которых имеют округления радиусом 1 мм. Ось шланга располагают под прямым углом к длинным сторонам пластин. Пластины располагают на расстоянии приблизительно 350 мм от одного из концов шланга.

Пластины сжимают со скоростью (50 +/- 5) мм/мин до достижения силы сжатия 1,5 кН. Затем пластины разжимают. Испытание электрической прочности изоляции по 16.3 проводят между проводниками, соединенными вместе, и соляным раствором.#

21.102. Токоведущие шланги должны быть устойчивыми к истиранию.

#Соответствие требованию проверяют следующим испытанием.

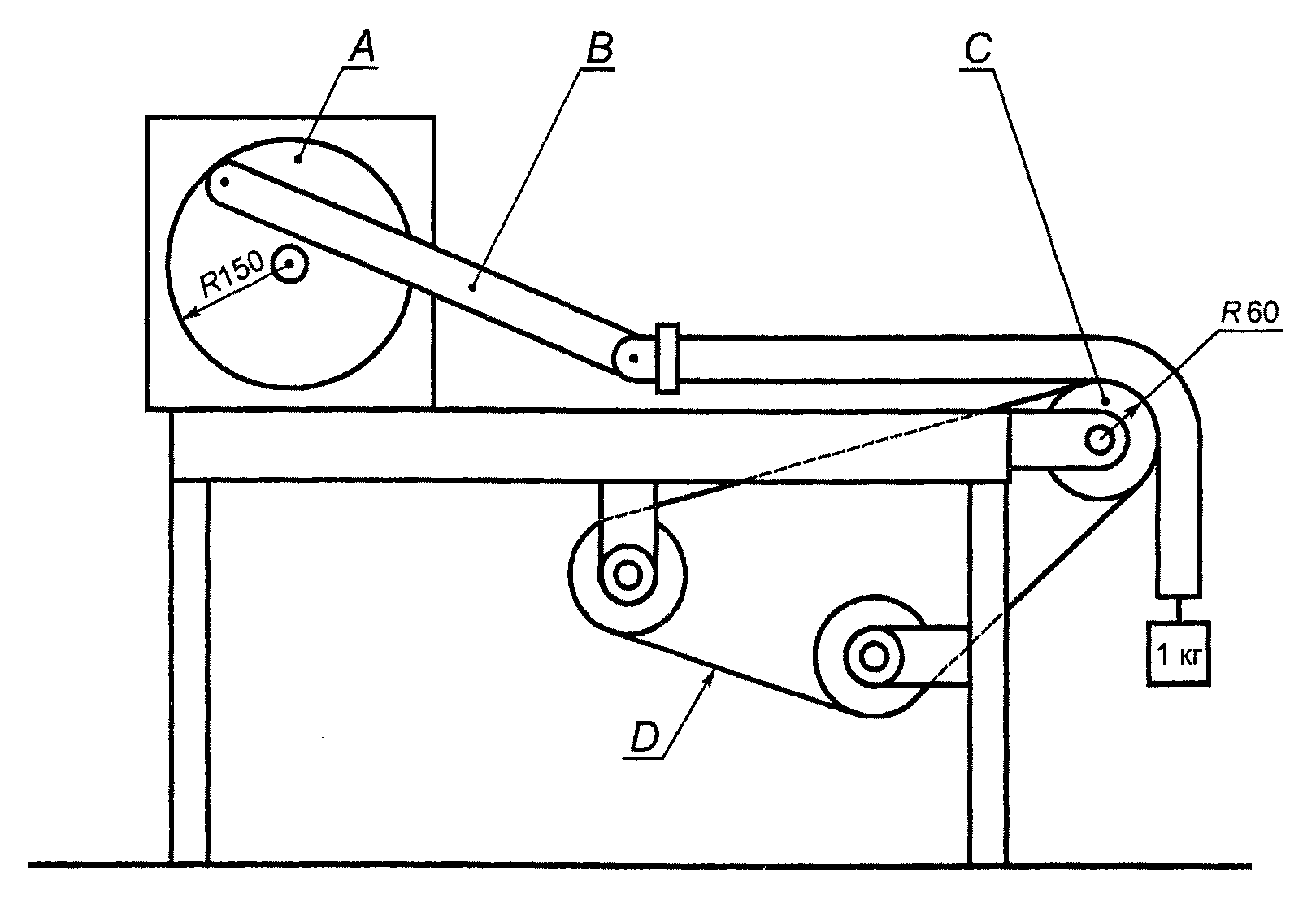

Один конец шланга прикрепляют к шатуну кривошипного механизма, показанного на рисунке 101. Кривошип вращают со скоростью 30 об/мин, в результате чего конец шланга двигается горизонтально вперед и назад на расстоянии 300 мм.#

#Шланг опирается на вращающийся мягкий ролик, по которому абразивная лента движется со скоростью 0,1 м/мин. В качестве абразива используют корундовую крошку Р 100 по &ГОСТ Р 52381&. Груз массой 1 кг подвешивают на другой конец шланга, который ограждают для предотвращения вращения. В нижнем положении груз должен находиться на расстоянии не более 600 мм от центра ролика.

Испытание проводят до достижения 100 оборотов кривошипа.

После испытания @основная изоляция@ не должна быть нарушена, и испытание электрической прочности изоляции по 16.3 проводят между проводниками, соединенными вместе, и соляным раствором.#

21.103. Токоведущие шланги должны быть устойчивыми к изгибу.

#Соответствие требованию проверяют следующим испытанием.

Конец шланга, предназначенный для присоединения к чистящей головке с электродвигателем, прикрепляют к рычагу испытательного устройства (рисунок 102). Расстояние между осью вращения рычага и точкой, где гибкая часть шланга присоединена к его жесткой части, должно быть равно (300 +/- 5) мм. Рычаг от горизонтального положения может подниматься на угол 40° +/- 1 °. Груз массой 5 кг подвешивают на другой конец шланга или в любую удобную точку шланга так, чтобы при горизонтальном расположении рычага груз находился на опоре и шланг не натягивался.#

Примечание 1. Может возникнуть необходимость изменить положение груза во время испытаний.

#Груз должен скользить по наклонной плоскости так, чтобы наибольшее отклонение шланга не превышало 3°.

Рычаг поднимают и опускают с помощью кривошипа, который вращается со скоростью (10 +/- 1) об/мин.

Испытание проводят до достижения 1250 оборотов кривошипа, после чего закрепленный конец шланга поворачивают на 90° и испытание продолжают вновь до достижения 1250 оборотов. Испытание повторяют для следующих двух взаимно перпендикулярных положении шланга.#

Примечание 2. Если шланг разрушается до достижения 5000 оборотов кривошипа, испытание на изгиб прекращают.

#После испытания шланг должен выдержать испытание на электрическую прочность изоляции по 16.3.#

21.104. Токоведущие шланги должны быть устойчивыми к скручиванию.

#Соответствие требованию проверяют следующим испытанием.

Один конец шланга закрепляют в горизонтальном положении, остальную часть шланга свободно подвешивают. Закрепленный конец вращают циклично, каждый цикл состоит из пяти поворотов в одну сторону и пяти - в другую со скоростью 10 оборотов в минуту.

Испытание проводят в течение 1000 циклов.

После испытания шланг должен выдержать испытание на электрическую прочность изоляции по 16.3, и его состояние не должно ухудшаться настолько, чтобы не соответствовать требованиям настоящего стандарта.#

21.105. Токоведущие шланги должны быть устойчивыми к низким температурам.

#Соответствие требованию проверяют следующим испытанием.

Отрезок шланга длиной 600 мм сгибают, как показано на рисунке 103, и концы связывают вместе на отрезке длиной 25 мм. Затем шланг помещают на 2 ч в камеру, имеющую температуру минус (15 +/- 2) °C. Сразу после этого шланг извлекают из камеры, изгибают три раза, как показано на рисунке 104, частотой 1 сгиб в секунду.

Испытание повторяют три раза.#

#На шланге не должно быть трещин и разрывов, и он должен выдержать испытание на электрическую прочность изоляции по 16.3.#

Примечание. Изменение цвета не учитывают.

Этот раздел части 1 применяют, за исключением следующего.

22.6. Дополнение

Дренажные отверстия должны быть диаметром не менее 5 мм или площадью не менее 20 мм2 при минимальной ширине 3 мм.

22.7. Замена

Если струи пара или жидкости выпускаются через @защитное устройство@, электрическая изоляция не должна подвергаться воздействию пара или жидкости, и пользователь не должен подвергаться опасности.

Примечание 101. Проточные паровые очистители - это приборы, в которых малые количества воды подаются из контейнера для воды, и пар производится при контакте воды с нагретой поверхностью в паровой камере. Контейнер для воды и паровая камера находятся под атмосферным давлением.

22.101. Вращающиеся части должны быть защищены от ослабления.

#Соответствие требованию проверяют осмотром.#

Примечание. Это требование может быть удовлетворено при использовании резьбы, нарезанной против вращения.

22.102. Свободен

#Соответствие требованию проверяют осмотром во время испытаний по разделу 11 и удалением колпачка заливочного отверстия в конце испытания.#

Примечание. Это требование не применяют к проточным паровым очистителям.

#Соответствие требованию проверяют измерением.#

Этот раздел части 1 применяют.

Этот раздел части 1 применяют, за исключением следующего.

24.101. @Защитные устройства@, встроенные в прибор и обеспечивающие соответствие требованиям 19.4, должны быть без самовозврата и не должны быть доступны без помощи @инструмента@.

#Соответствие требованию проверяют осмотром.#

Этот раздел части 1 применяют, за исключением следующего.

25.5. Дополнение

@Крепление типа X@ не допускается для приборов степени защиты IPX7.

25.23. Дополнение

Токоведущие проводники в гибких шлангах должны иметь изоляцию и оболочку толщиной не менее чем требуется для обычного шнура (кодовое обозначение 60227IEC 53 или тип ПРС по &ГОСТ 7399&) сечением (2 x 0,75) мм2.

Примечание 101. Проводники могут быть изготовлены из покрытых медью стальных проволок.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют, за исключением следующего.

29.2. Дополнение

Окружающая микросреда имеет степень загрязнения 3, если только изоляция не ограждена либо расположена так, чтобы загрязнение ее в течение нормальной эксплуатации прибора было маловероятным.

Этот раздел части 1 применяют, за исключением следующего.

30.2.3. Не применяют.

Этот раздел части 1 применяют.

Этот раздел части 1 применяют.

Приложения части 1 применяют.
