Общие условия проведения испытаний для систем дальнего действия (более 10 м), соответствующих требованиям ИСО/МЭК 18000-7, установлены в таблице 2.
Таблица 2
Условия и методы проведения испытаний могут быть изменены или дополнены по требованию заказчика устройств РЧИ с целью учета влияния дополнительных факторов на конкретные устройства РЧИ в реальных условиях эксплуатации и обеспечения ее оптимального функционирования.
Материалы поверхности, к которой прикрепляют радиочастотные метки, зависят от конкретного предмета идентификации. В связи с этим, каждый предмет, подлежащий идентификации с помощью систем РЧИ, должен сопровождаться информацией о поставщике и параметрах материалов поверхностей (толщина, габаритные размеры, физические характеристики и т.д.), к которым прикрепляют радиочастотные метки. Следует также учитывать, что на приспособлениях для крепления радиочастотных меток не должно быть никаких металлических элементов ближе, чем в 10 см от места крепления радиочастотной метки. Материалы поверхности и сами поверхности, к которым допускается прикреплять радиочастотные метки, должны быть, например, следующими:
- гофрированная бумага;
- ветровое стекло;
- древесно-стружечная плита;
- фанера;
- оргстекло;
- полипропилен;
- поликарбонат;
- алюминий;
- сталь.

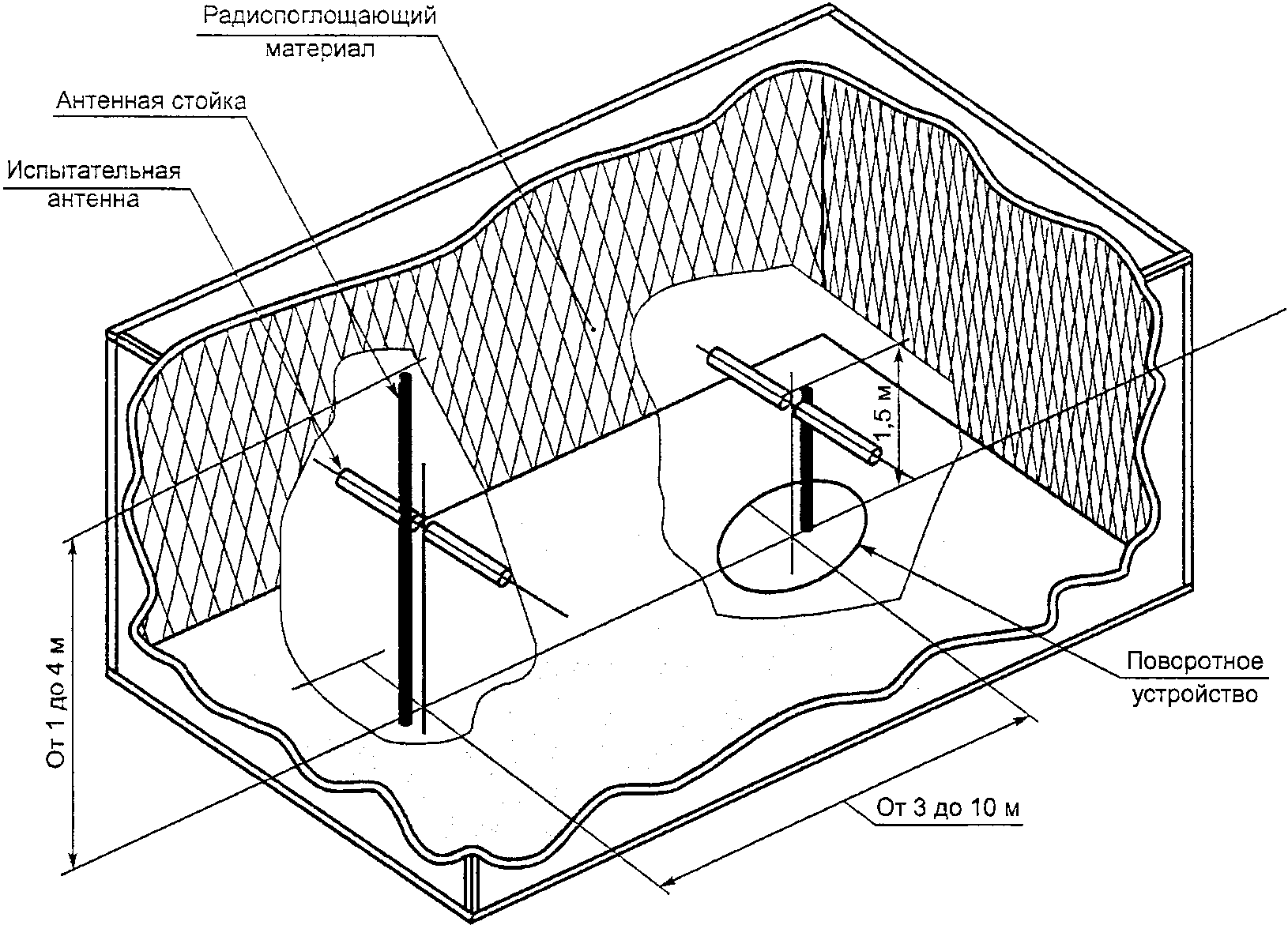

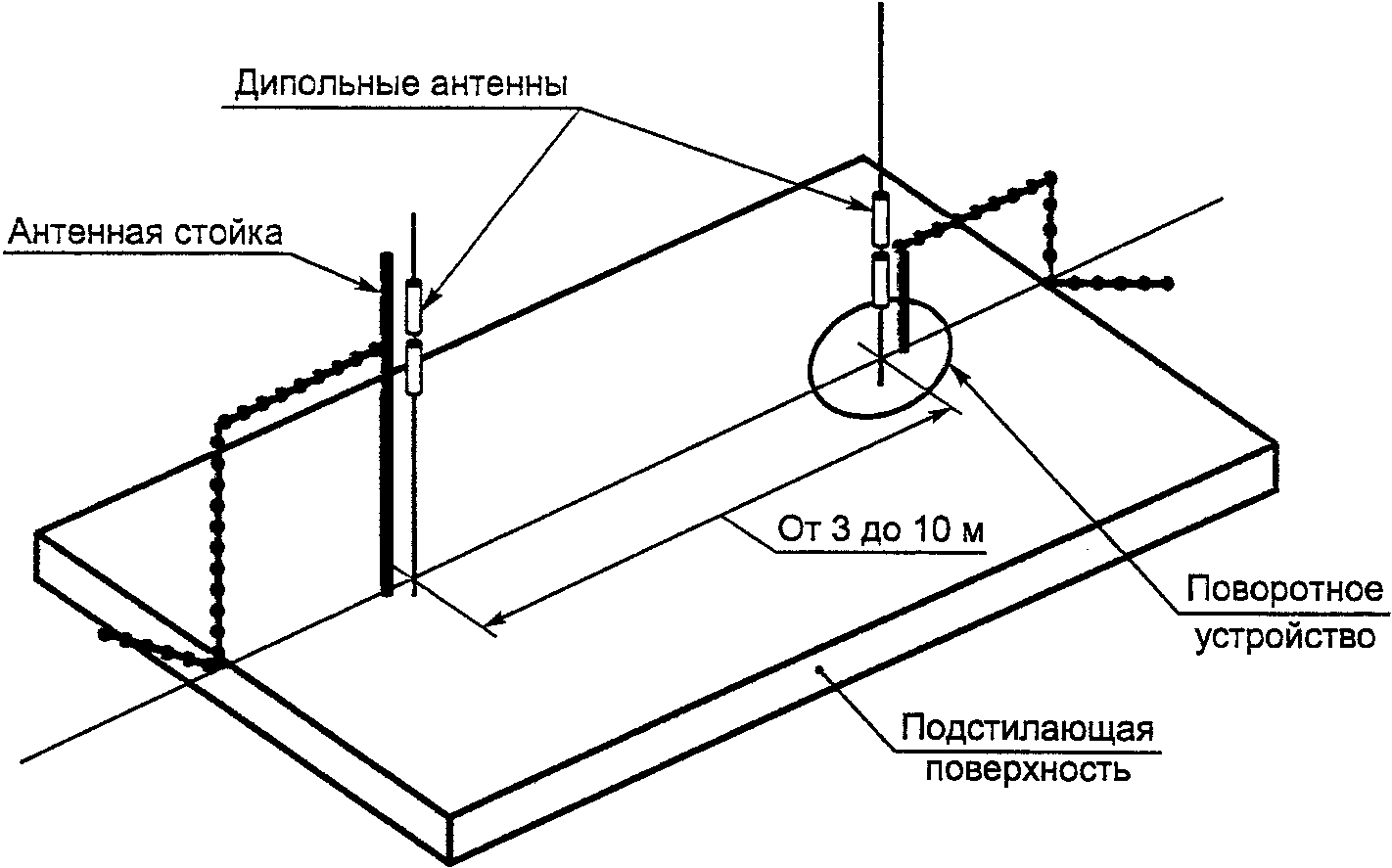

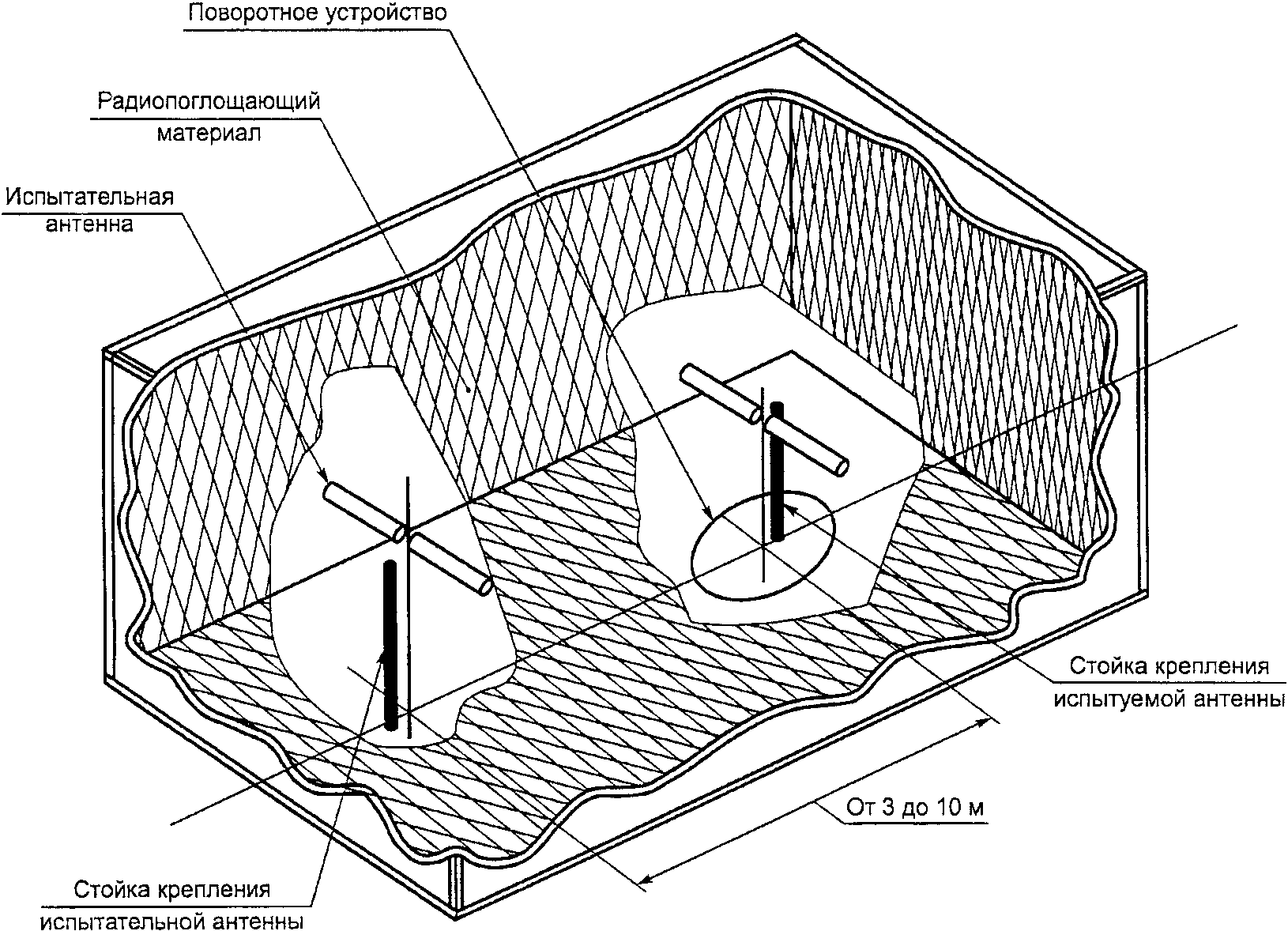

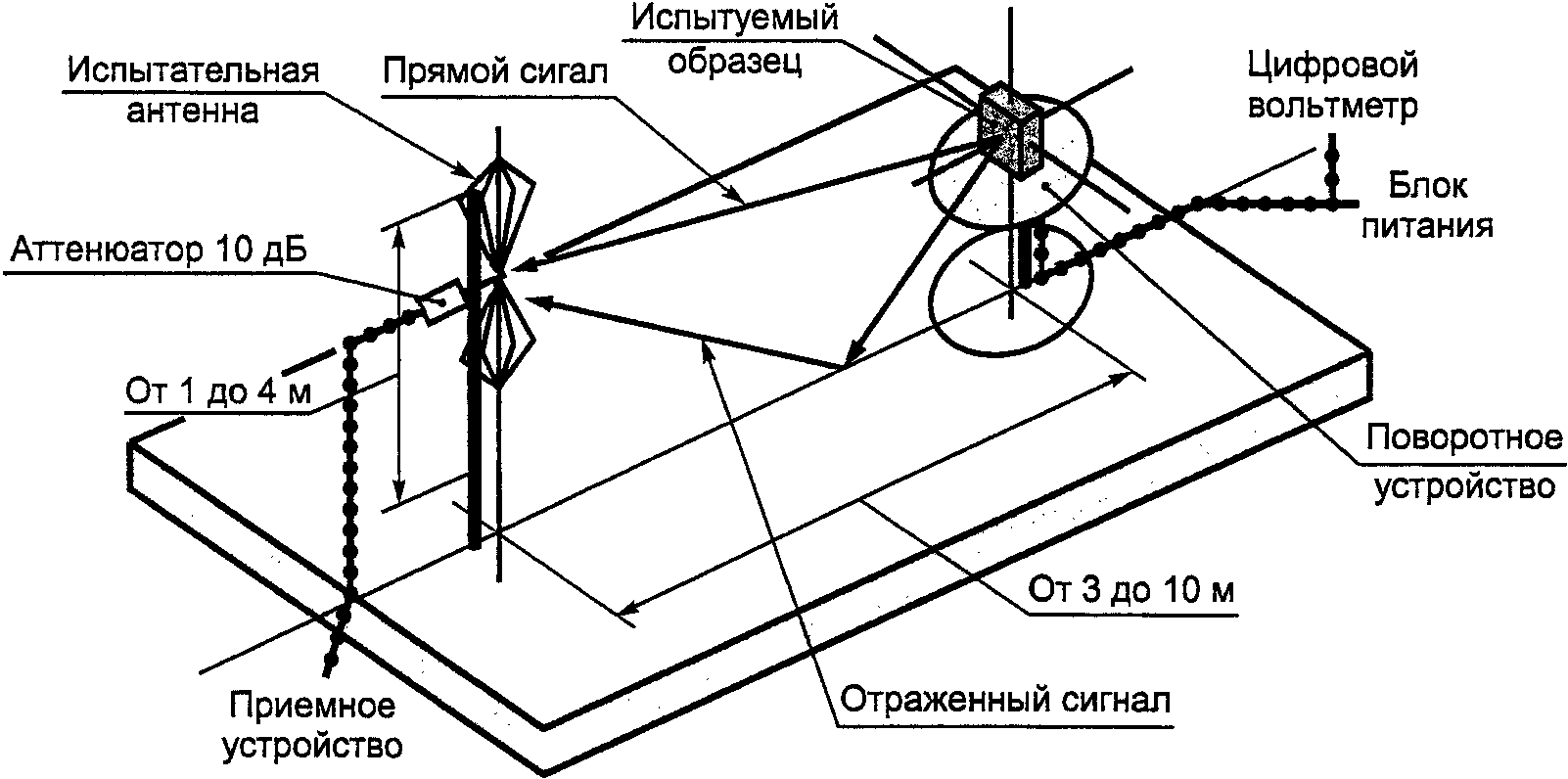

Испытания следует проводить в условиях контролируемой радиочастотной окружающей среды (в безэховой камере). В случае невозможности проведения испытаний в безэховой камере из-за ее ограниченных размеров, допускается использовать испытательный стенд на открытой площадке. Требования к испытательным стендам и общая методика подготовки к проведению испытаний для измерений с использованием электромагнитных волн приведены в приложении A. Дополнительные требования к испытаниям и допустимые отклонения от базовых методов испытаний для систем РЧИ дальнего действия (более 10 м) установлены в приложении B.
6.4.1 Общие положения
Установленные в данном разделе условия проведения испытаний, обеспечивая необходимый диапазон этих условий для правильной оценки нормального функционирования устройств РЧИ, допускают определенный разброс значений параметров, определяемых по результатам испытаний. Перечень параметров, проверяемых при проведении испытаний устройств РЧИ и представляющих собой объективные результаты для оценки функциональных возможностей систем РЧИ, приведен в таблице 1. В настоящем разделе описаны параметры, требования к которым могут быть изменены в соответствии с требованиями к устройствам РЧИ в реальных условиях эксплуатации.
Дальность действия определяют с помощью четырех параметров, соответствующих реально измеряемым расстояниям, включая:
- минимальное расстояние по оси Z <*>, представляющее собой минимальное расстояние (в метрах) между фазовым центром антенны устройства считывания/опроса и геометрическим центром (центроидом) группы (большого числа) испытуемых радиочастотных меток. При использовании разных антенн для передачи и приема информации выбирают большее из двух минимальных расстояний по оси Z, определенное для каждой антенны. Ось Z определяют как вектор, перпендикулярный к плоскости поверхности антенны в направлении максимума излучаемого поля. При проведении испытаний условно считают, что ось Z расположена в горизонтальной плоскости параллельно плоскости подстилающей поверхности в данном месте;
--------------------------------
<*> На рисунках 1 и 2 приведены следующие обозначения: минимальное расстояние по оси Z - R(Z)min, максимальное расстояние по оси Z - R(Z)max, максимальное расстояние по оси X - R(X), максимальное расстояние по оси Y - R(Y).
- максимальное расстояние по оси Z, представляющее собой максимальное расстояние (в метрах) между фазовым центром антенны устройства считывания/опроса и геометрическим центром (центроидом) группы (большого числа) испытуемых радиочастотных меток. При использовании разных антенн для передачи и приема информации выбирают меньшее из двух максимальных расстояний по оси Z, определенное для каждой антенны. Ось Z определяют как вектор, перпендикулярный к плоскости поверхности антенны в направлении максимального излучения поля. При проведении испытаний условно считают, что ось Z расположена в горизонтальной плоскости параллельно плоскости подстилающей поверхности в данном месте;
- максимальное расстояние по оси X, представляющее собой максимальный поперечный размер (в метрах) области информационного обмена для группы (большого числа) испытуемых радиочастотных меток. Ось X определяют как вектор, перпендикулярный к оси Z и расположенный в одной горизонтальной плоскости с осью Z параллельно плоскости подстилающей поверхности в данном месте;
- максимальное расстояние по оси Y, представляющее собой максимальный поперечный размер области информационного обмена для группы (большого числа) испытуемых радиочастотных меток. Ось Y определяют как вектор, перпендикулярный к осям Z и X и расположенный в вертикальной плоскости, перпендикулярной к плоскости подстилающей поверхности в данном месте.

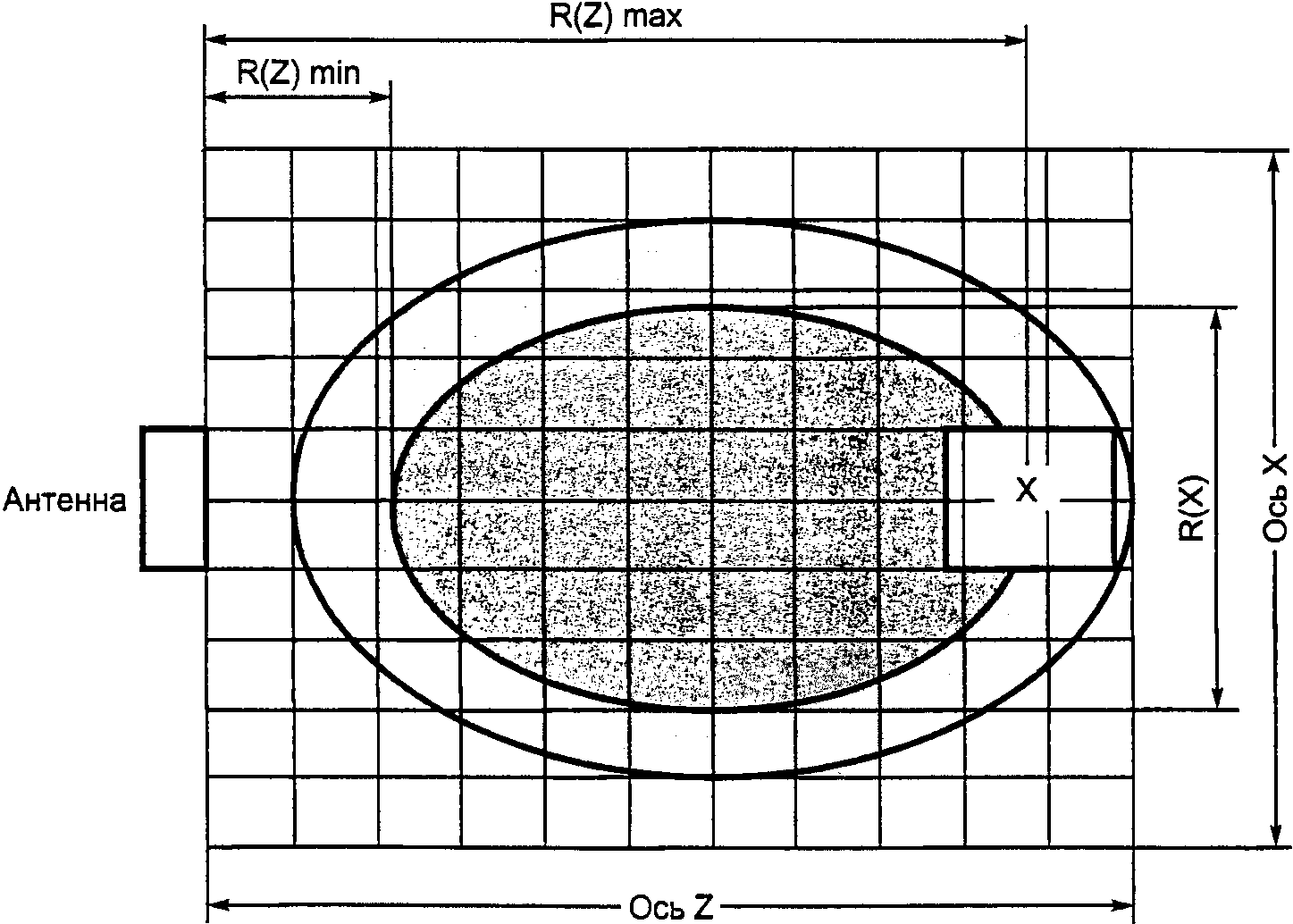

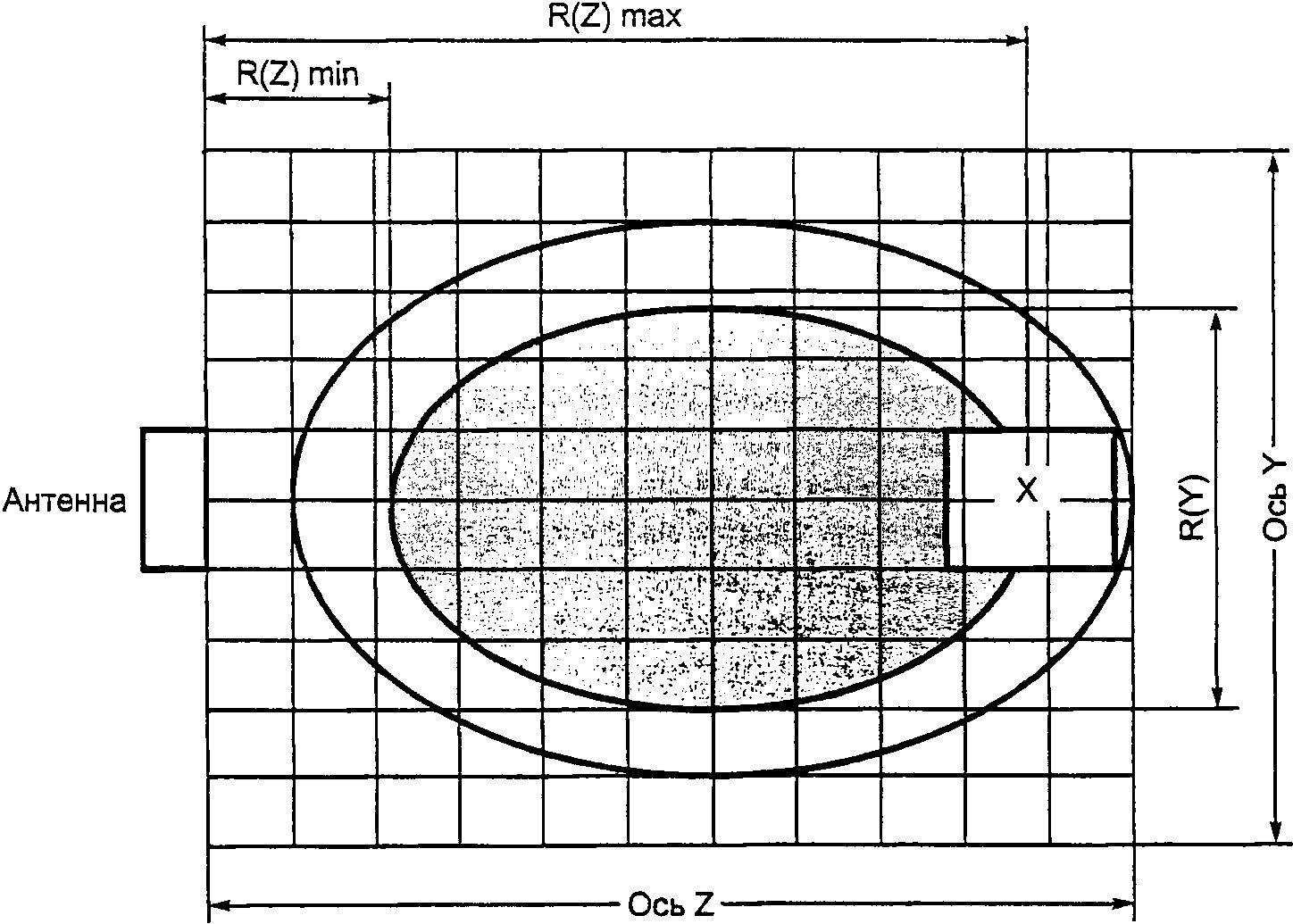

Общее расположение и взаимосвязь между четырьмя составляющими параметра "дальность действия" приведены на рисунках 1 и 2. Внутренняя затемненная (выделенная более темным цветом) пространственная область представляет собой эффективную область информационного обмена, по которой определяют измеряемый функциональный параметр (дальность). Внешняя затемненная (выделенная более светлым цветом) область представляет собой физическое пространство (область проведения испытаний), внутри которой может перемещаться группа (большое число) радиочастотных меток.
![]() (в горизонтальной плоскости)
![]() (в вертикальной плоскости)
6.4.3 Большое число радиочастотных меток
Большое число радиочастотных меток представляет собой группу радиочастотных меток, упорядоченных для проведения испытаний в соответствии с установленной геометрической схемой испытаний. Точкой отсчета для измерения дальности является геометрический центр (центроид) заданной геометрической схемы размещения большого числа радиочастотных меток.
6.4.4 Геометрическая схема размещения радиочастотных меток
Расположение радиочастотных меток при проведении испытаний может быть представлено в виде линейного (1D), двухмерного (2D) или трехмерного (3D) массива меток. При проведении испытаний в любом массиве радиочастотных меток расстояние между ними должно быть одинаковым. Должно быть обеспечено такое расположение радиочастотных меток, чтобы расстояние между соседними метками было не менее минимального расстояния между геометрическими центрами этих меток. Основные виды расположения массивов радиочастотных меток приведены на рисунках 3, 4 и 5.
![]() ![]() радиочастотных меток
![]() радиочастотных меток
6.4.5 Ориентация радиочастотных меток в пространстве
Каждая радиочастотная метка, принадлежащая к группе (большому числу) меток, может иметь различную ориентацию в пространстве (поляризацию), определяемую относительно оси Z антенны устройства считывания/опроса. Изменение ориентации радиочастотной метки в пространстве осуществляется ее поворотом на углы
Для получения объективных результатов испытаний системы РЧИ, выбранные случайным образом, со случайной ориентацией в пространстве и сформированные описанным выше способом в соответствующий массив радиочастотные метки, при проведении испытаний должны подвергаться рандомизации, т.е. случайному перераспределению внутри данной выбранной группы (большого числа) радиочастотных меток.
6.4.6 Трехмерный массив радиочастотных меток
Трехмерный массив группы (большого числа) радиочастотных меток представляет собой объемную структуру расположения этих меток в пространстве. Часть пространства, в пределах которого должен быть расположен данный трехмерный массив группы (большого числа) радиочастотных меток, должна представлять собой объем кубической формы. Радиочастотные метки, из которых состоит трехмерный массив группы радиочастотных меток, должны быть равномерно распределены внутри указанной области пространства, при этом для фиксации радиочастотных меток в данной области должны быть использованы "радиопрозрачные" материалы и приспособления, информация о физических характеристиках которых при проведении испытаний системы РЧИ должна быть приведена в качестве справочных данных.
6.4.7 Скорость перемещения радиочастотных меток
Как правило, считают, что группа (большое число) радиочастотных меток перемещается относительно антенны устройства считывания/опроса. С целью обеспечения проведения испытаний в условиях определенных ограничений при их проведении допускается перемещение как группы (большого числа) радиочастотных меток относительно антенны устройства считывания/опроса, так и наоборот. Перемещение группы (большого числа) радиочастотных меток относительно антенны устройства считывания/опроса должно осуществляться с помощью транспортного устройства, которое должно вносить минимальные радиочастотные возмущения при проведении испытаний. Сведения о транспортном устройстве и примененном методе перемещения должны быть приведены в качестве справочных данных при проведении испытаний.
Для перемещения группы (большого числа) радиочастотных меток могут быть применены устройства транспортирования (конвейеры, вилочные подъемники и т.п.), отличающиеся от специальных транспортных устройств, вносящих минимальные радиочастотные возмущения и используемых при проведении испытаний по умолчанию. Для учета данного аспекта при проведении испытаний в качестве справочных данных должна быть приведена информация о реально применяемых устройствах перемещения радиочастотных меток.
6.4.8 Материал поверхности, к которой прикрепляют радиочастотную метку
При проведении испытаний группа (большое число) радиочастотных меток может быть размещена на плоской поверхности материала, к которому прикрепляют радиочастотные метки, при этом площадь поверхности данного материала должна быть такой, чтобы края поверхности находились не менее чем на 15 см от внешних границ данной группы радиочастотных меток. Метод крепления группы радиочастотных меток к указанному материалу должен обеспечивать минимизацию радиочастотных возмущений при проведении испытаний. Информация об используемом материале, к которому прикрепляют радиочастотные метки, и методе их крепления должна быть приведена в качестве справочных данных.
6.4.9 Радиочастотная окружающая среда
В состав документально оформленной информации, полученной при проведении испытаний, должно быть включено описание радиочастотной окружающей среды (например, испытания проводились в безэховой камере, на открытой площадке и т.п.).
6.4.10 Операции с данными
Процессы считывания и записи информации с/на радиочастотные метки представляют собой основные операции с данными. Параметры операций считывания и записи должны оцениваться при проведении данных операций с различным числом данных (таблица 1). При проведении испытаний с группой (большим числом) радиочастотных меток (число радиочастотных меток больше одной) каждая радиочастотная метка данной группы должна быть подвергнута одной и той же операции с одинаковым числом данных. Для получения объективных результатов испытаний при операциях считывания и/или записи информации с/на каждую метку и подтверждения отсутствия влияния содержания данных на указанные процессы их содержание для каждой радиочастотной метки должно изменяться (при неизменном числе передаваемых данных). Кроме того, при проведении испытаний группы радиочастотных меток для получения объективных результатов испытаний при операциях считывания и/или записи информации и подтверждения отсутствия влияния содержания данных на указанные процессы данные одинакового содержания должны быть переданы на каждую метку из всех меток, участвующих в процессах обмена информацией (при неизменном числе передаваемых данных). Положительным результатом проведения испытаний операций считывания/записи информации считают безошибочную передачу информации, проверяемую на этапе считывания после окончания записи данных.
Объем передаваемых данных и их содержание, установленные в соответствии с требованиями применения устройств РЧИ в конкретных условиях эксплуатации, должен быть указан в качестве справочных данных.
В качестве основного способа перемещения радиочастотных меток при проведении испытаний должен быть выбран способ их прямолинейного перемещения, который предполагает, что большое число (группу) радиочастотных меток перемещают перпендикулярно или параллельно оси Z.
8.1.1.1 Цель проведения испытаний
Испытания проводят для определения области идентификации системы РЧИ (радиочастотной метки и устройства считывания/опроса). Область идентификации для одиночной радиочастотной метки определяют по дальности действия системы РЧИ, которую в свою очередь определяют по четырем параметрам, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (области, представляющей собой часть пространства) идентификации (6.4.2), включая:
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.1.1.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение испытуемой радиочастотной метки относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда <*> должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
--------------------------------
<*> Имеется в виду внутренний объем испытательного стенда, в котором реально могут быть проведены необходимые испытания.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиям проведения испытаний точке области информационного обмена. Процесс идентификации считают проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и радиочастотной меткой в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса идентификации должны быть оформлены документально <**>. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленных в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо, чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
--------------------------------
<**> В ИСО/МЭК 18046 в явном виде не установлены наименование и категория документов, фиксирующих результаты проведения испытаний.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиям испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.1.1.3 Обработка результатов испытаний
Расчет реальной области идентификации следует проводить на основании данных, полученных в результате проведенных испытаний. Реальную область идентификации определяют исходя из критерия 100%-ной идентификации радиочастотных меток при установленных условиях испытаний. Если при проведении испытаний в области идентификации будут выявлены отдельные зоны, в которых не происходит 100%-ная идентификация радиочастотных меток, то такие зоны должны быть локализованы, а их число и размеры оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний, их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области идентификации.
8.1.2.1 Цель проведения испытаний
Испытания проводят для определения области идентификации системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Область идентификации для группы (большого числа) радиочастотных меток определяют по дальности действия системы РЧИ, которую в свою очередь определяют по четырем параметрам, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (области, представляющей собой часть пространства) идентификации (6.4.2), включая:
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть выполнено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.1.2.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение группы (большого числа) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) группы (большого количества) радиочастотных меток в каждой соответствующей условиям проведения испытаний точке области информационного обмена. Процесс идентификации считают проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и каждой радиочастотной меткой, входящей в испытуемую группу, в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса идентификации должны быть оформлены документально. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены для движущейся группы радиочастотных меток, при этом необходимый сигнал активации радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения каждой радиочастотной метки, входящей в данную группу меток, каждой соответствующей условиям испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.1.2.3 Обработка результатов испытаний
Расчет реальной области идентификации следует проводить на основании данных, полученных в результате проведенных испытаний. Реальную область идентификации определяют исходя из критерия 100%-ной идентификации группы радиочастотных меток при установленных условиях испытаний. Если при проведении испытаний в области идентификации будут выявлены отдельные зоны, в которых не происходит 100%-ная идентификация радиочастотных меток, то такие зоны должны быть локализованы, а их число и размер оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значения) реальной области идентификации.
8.2.1.1 Цель проведения испытаний
Испытания проводят для определения скорости идентификации системы РЧИ (радиочастотной метки и устройства считывания/опроса). Скорость идентификации (3.2) вычисляют по результатам измерений производительности процесса выделения и обособления одиночной радиочастотной метки, включающего в себя процесс арбитража конфликтов (антиколлизионный механизм), для одиночной метки. Скорость идентификации представляет собой параметр, характеризующийся числом выделенных и обособленных радиочастотных меток в единицу времени (секунду).
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.2.1.2 Порядок проведения испытаний
В процессе проведения испытаний радиочастотную метку размещают в реальной области идентификации, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области идентификации в другую. Число точек области идентификации для проведения испытания на установление скорости идентификации должно быть не менее 10.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиям проведения испытаний точке области информационного обмена. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса идентификации. В общее время процесса идентификации включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса идентификации, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса идентификации. Результаты измерений должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиями испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.2.1.3 Обработка результатов испытаний
Скорость идентификации определяют как среднеарифметическое значение измеренных скоростей идентификации на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости идентификации должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области идентификации.
8.2.2.1 Цель проведения испытаний
Испытания проводят для определения скорости идентификации системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Скорость идентификации (3.2) вычисляют по результатам измерений производительности процесса выделения и обособления группы (большого числа) радиочастотных меток, включающего в себя процесс арбитража конфликтов (антиколлизионный механизм). Скорость идентификации представляет собой параметр, характеризующийся числом выделенных и обособленных радиочастотных меток в единицу времени (секунду).
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.2.2.2 Порядок проведения испытаний
В процессе проведения испытаний группу (большое число) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) размещают в реальной области идентификации, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области идентификации в другую. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Число точек области идентификации для проведения испытания на установление скорости идентификации должно быть не менее 10.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) каждой радиочастотной метки, входящей в данную группу, в каждой соответствующей условиями проведения испытаний точке области информационного обмена. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса идентификации. В общее время процесса идентификации включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса идентификации, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса идентификации. Все результаты испытаний должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены для движущейся группы (большого числа) радиочастотных меток, при этом необходимый сигнал активации для радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения этой группы (большого числа) радиочастотных меток каждой соответствующей условиями испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.2.2.3 Обработка результатов испытаний
Скорость идентификации определяют как среднеарифметическое значение измеренных скоростей идентификации на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости идентификации должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значения испытуемого параметра) в реальной области идентификации.
8.3.1.1 Цель проведения испытаний
Испытания проводят для определения области считывания системы РЧИ (радиочастотной метки и устройства считывания/опроса). Область считывания для одиночной радиочастотной метки определяют по дальности считывания системы РЧИ, которую в свою очередь определяют по четырем <*> параметрам, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (области, представляющей собой часть пространства) считывания (6.4.2), включая:
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно указано - "... шестью параметрами ...".
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.3.1.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение испытуемой радиочастотной метки относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиями проведения испытаний точке области информационного обмена. Процесс считывания считают проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и радиочастотной меткой в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса считывания должны быть оформлены документально. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
После успешно проведенного процесса идентификации данные должны быть считаны с одиночной радиочастотной метки. Объем считываемой информации должен быть установлен в методике проведения испытаний. Процесс считывания данных с радиочастотной метки в установленной точке области информационного обмена считают завершенным после получения с данной метки в полном объеме без искажений необходимых данных. Результаты испытаний должны быть оформлены документально.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиям испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.3.1.3 Обработка результатов испытаний
Расчет реальной области считывания следует проводить на основании данных, полученных в результате проведенных испытаний. Реальную область считывания определяют исходя из критерия 100%-ного считывания информации с радиочастотных меток при установленных условиях испытаний. Если при проведении испытаний в области считывания будут выявлены отдельные зоны, в которых не происходит 100%-ное считывание радиочастотных меток, то такие зоны должны быть локализованы, а их число и размеры оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области считывания.
8.3.2.1 Цель проведения испытаний
Испытания проводят для определения области считывания системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Область считывания для группы (большого числа) радиочастотных меток определяют по дальности считывания системы РЧИ, которую в свою очередь определяют по четырем <*> параметрам, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (области, представляющей собой часть пространства) считывания (6.4.2), включая:
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно указано - "... шестью параметрами ...".
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть выполнено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.3.2.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение группы (большого числа) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) группы (большого количества) радиочастотных меток в каждой соответствующей условиям проведения испытаний точке области информационного обмена. Процесс идентификации считается проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и каждой радиочастотной меткой, входящей в испытуемую группу, в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса идентификации должны быть оформлены документально. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
После успешно проведенного процесса идентификации данные должны быть считаны с каждой радиочастотной метки. Объем считываемой информации должен быть установлен в методике проведения испытаний. Процесс считывания данных с каждой радиочастотной метки в соответствующей точке области информационного обмена считают завершенным после получения с данной метки всех необходимых данных в полном объеме без искажений. Результаты испытаний должны быть оформлены документально.
Испытания должны быть также проведены для движущейся группы радиочастотных меток, при этом необходимый сигнал активации радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения каждой радиочастотной метки, входящей в данную группу меток, каждой соответствующей условиям испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.3.2.3 Обработка результатов испытаний
Расчет реальной области считывания следует проводить на основании данных, полученных в результате проведенных испытаний. Реальную область считывания определяют исходя из критерия 100%-ного считывания информации с группы (большого числа) радиочастотных меток при установленных условиях испытаний. Если при проведении испытаний в области считывания будут выявлены отдельные зоны, в которых не происходит 100%-ное считывание радиочастотных меток, то такие зоны должны быть локализованы, а их число и размер оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значения) реальной области считывания.
8.4.1.1 Цель проведения испытаний
Испытания проводят для определения скорости считывания системы РЧИ (радиочастотной метки и устройства считывания/опроса). Скорость считывания (3.4 <*>) вычисляют по результатам измерений производительности процесса считывания информации с одиночной радиочастотной метки. Скорость считывания представляет собой параметр, характеризующий производительность процесса считывания системы РЧИ, определяемый числом считанных радиочастотных меток в единицу времени (секунду).
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно приведена ссылка на пункт "0".
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.4.1.2 Порядок проведения испытаний
В процессе проведения испытаний радиочастотную метку размещают в реальной области считывания, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области считывания в другую. Число точек области считывания для проведения испытания на установление скорости считывания должно быть не менее 10.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиям проведения испытаний точке области считывания. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса считывания (успешного получения всех данных, требуемых с радиочастотной метки). В общее время процесса считывания включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса считывания, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса считывания. Результаты измерений должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиям испытаний точки области считывания. Результаты испытаний должны быть оформлены документально.
8.4.1.3 Обработка результатов испытаний
Скорость считывания определяют как среднеарифметическое значение измеренных скоростей считывания на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости считывания должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значения испытуемого параметра) в реальной области считывания.
8.4.2.1 Цель проведения испытаний
Испытания проводят для определения скорости считывания системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Скорость считывания (3.4 <*>) вычисляют по результатам измерений производительности процесса считывания информации с группы (большого числа) радиочастотных меток. Скорость считывания представляет собой параметр, характеризующий производительность процесса считывания системы РЧИ с группы (большого числа) радиочастотных меток, определяемый числом считанных радиочастотных меток в единицу времени (секунду).
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно приведена ссылка на пункт "0".
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.4.2.2 Порядок проведения испытаний
В процессе проведения испытаний группу (большое число) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) размещают в реальной области считывания, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области считывания в другую. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Число точек области считывания для проведения испытания на установление скорости считывания должно быть не менее 10.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) каждой радиочастотной метки, входящей в данную группу, в каждой соответствующей условиям проведения испытаний точке области информационного обмена. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса считывания. В общее время процесса считывания включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса считывания, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса считывания. Все результаты испытаний должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо, чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены для движущейся группы (большого числа) радиочастотных меток, при этом необходимый сигнал активации для радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения этой группы (большого числа) радиочастотных меток каждой соответствующей условиями испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.4.2.3 Обработка результатов испытаний
Скорость считывания определяют как среднеарифметическое значение измеренных скоростей считывания на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости считывания должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области считывания.
8.5.1.1 Цель проведения испытаний
Испытания проводят для определения области записи системы РЧИ (радиочастотной метки и устройства считывания/опроса). Область записи для одиночной радиочастотной метки определяют по дальности записи системы РЧИ, которую в свою очередь определяют по четырем <*> параметрам, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (области, представляющей собой часть пространства) записи (6.4.2), включая:
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно указано - "... шестью параметрами ...".
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.5.1.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение испытуемой радиочастотной метки относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиями проведения испытаний точке области информационного обмена. Процесс записи считают проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и радиочастотной меткой в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса записи должны быть оформлены документально. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленных в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо, чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
После успешно проведенного процесса идентификации данные должны быть записаны на одиночную радиочастотную метку. Объем записываемой информации должен быть установлен в методике проведения испытаний. Процесс записи данных на радиочастотную метку в установленной точке области информационного обмена считают завершенным после записи на нее в полном объеме без искажений необходимых данных. Результаты испытаний должны быть оформлены документально. Проводят проверку записанных данных, если это установлено в протоколе испытаний. Результаты испытаний должны быть оформлены документально.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиями испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.5.1.3 Обработка результатов испытаний
Расчет реальной области записи следует проводить на основании данных, полученных в результате испытаний. Реальную область записи определяют исходя из критерия 100%-ной записи информации на радиочастотные метки при установленных условиях испытаний. Если при проведении испытаний в области записи будут выявлены отдельные зоны, в которых не происходит 100%-ная запись на радиочастотные метки, то такие зоны должны быть локализованы, а их число и размеры оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области записи.
8.5.2.1 Цель проведения испытаний
Испытания проводят для определения области записи системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Область записи для группы (большого числа) радиочастотных меток определяют по дальности записи системы РЧИ, которую в свою очередь определяют по четырем <*> параметрами, соответствующим реально измеряемым расстояниям и устанавливающим геометрические размеры области (представляющей собой часть пространства) записи (6.4.2), включая:
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно указано - "... шестью параметрами ...".
- расстояние по оси X;
- расстояние по оси Y;
- минимальное расстояние по оси Z;
- максимальное расстояние по оси Z.
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.5.2.2 Порядок проведения испытаний
В процессе проведения испытаний должно быть обеспечено перемещение группы (большого числа) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) относительно устройства считывания/опроса (с остановками в заданных точках) в установленных геометрических границах испытательного стенда. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Измерения каждого испытуемого параметра следует проводить дискретно с шагом не более 10 см в пределах геометрических границ испытательного стенда.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) группы (большого количества) радиочастотных меток в каждой соответствующей условиям проведения испытаний точке области информационного обмена. Процесс идентификации считается проведенным успешно в случае, если установлена двухсторонняя связь (с использованием уникального идентификатора радиочастотной метки) между устройством считывания/опроса и каждой радиочастотной меткой, входящей в испытуемую группу, в соответствии с применяемым протоколом радиоинтерфейса. Результаты процесса идентификации должны быть оформлены документально. Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерений не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
После успешно проведенного процесса идентификации данные должны быть записаны на каждую радиочастотную метку. Объем записываемой информации должен быть установлен в методике проведения испытаний. Процесс записи данных на каждую радиочастотную метку в соответствующей точке области информационного обмена считают завершенным после записи на нее всех необходимых данных в полном объеме без искажений. Проводят проверку записанных данных, если это установлено в протоколе испытаний. Результаты испытаний должны быть оформлены документально.
Испытания должны быть также проведены для движущейся группы радиочастотных меток, при этом необходимый сигнал активации радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения каждой радиочастотной метки, входящей в данную группу меток, каждой соответствующей условиям испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.5.2.3 Обработка результатов испытаний
Расчет реальной области записи следует проводить на основании данных, полученных в результате проведенных испытаний. Реальную область записи определяют исходя из критерия 100%-ной записи информации на группу (большое число) радиочастотных меток при установленных условиях испытаний. Если при проведении испытаний в области записи будут выявлены отдельные зоны, в которых не происходит 100%-ная запись на радиочастотные метки, то такие зоны должны быть локализованы, а их число и размеры оформлены документально.
Для получения объективных результатов испытаний, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значения) реальной области записи.
8.6.1.1 Цель проведения испытаний
Испытания проводят для определения скорости записи системы РЧИ (радиочастотной метки и устройства считывания/опроса). Скорость записи (3.6 <*>) вычисляют по результатам измерений производительности процесса записи информации на одиночную радиочастотную метку. Скорость записи представляет собой параметр, характеризующий производительность процесса записи системы РЧИ, определяемый числом записанных радиочастотных меток в единицу времени (секунду).
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.6.1.2 Порядок проведения испытаний
В процессе проведения испытаний радиочастотную метку размещают в реальной области записи, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области записи в другую. Число точек области записи для проведения испытания на установление скорости записи должно быть не менее 10.
Сигнал для активации радиочастотной метки (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) радиочастотной метки в каждой соответствующей условиям проведения испытаний точке области записи. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса записи (успешной записи всех данных на радиочастотную метку). В общее время процесса записи включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса записи, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса записи. Результаты измерений должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены при движущейся радиочастотной метке, при этом необходимый сигнал активации радиочастотной метки должен быть послан устройством считывания/опроса в момент прохождения радиочастотной метки каждой соответствующей условиями испытаний точки области записи. Результаты испытаний должны быть оформлены документально.
8.6.1.3 Обработка результатов испытаний
Скорость записи определяют как среднеарифметическое значение измеренных скоростей записи на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости записи должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области записи.
8.6.2.1 Цель проведения испытаний
Испытания проводят для определения скорости записи системы РЧИ для группы (большого числа) радиочастотных меток и устройства считывания/опроса. Скорость записи (3.6 <*>) вычисляют по результатам измерений производительности процесса записи информации на группу (большое число) радиочастотных меток. Скорость записи представляет собой параметр, характеризующий производительность процесса записи системы РЧИ на группу (большое число) радиочастотных меток, характеризующийся числом записанных радиочастотных меток в единицу времени (секунду).
--------------------------------
Для каждого условия испытаний должно быть проведено не менее 10 дополнительных измерений каждого испытуемого параметра.
8.6.2.2 Порядок проведения испытаний
В процессе проведения испытаний группу (большое число) испытуемых радиочастотных меток (линейный (1D), двухмерный (2D) или объемный массив (3D)) размещают в реальной области записи, определенной на предыдущем этапе испытаний, и последовательно перемещают ее из одной, установленной условиями проведения испытаний, точки области записи в другую. Объем испытательного стенда должен полностью включать в себя область информационного обмена. Число точек области записи для проведения испытания на установление скорости записи должно быть не менее 10.
Сигнал для активации радиочастотных меток (в соответствии с протоколом радиоинтерфейса, установленным в конкретной части ИСО/МЭК 18000) должен быть послан устройством считывания/опроса в момент нахождения (остановки) каждой радиочастотной метки, входящей в данную группу, в каждой соответствующей условиям проведения испытаний точке области информационного обмена. При этом должен быть зафиксирован период времени с момента подачи сигнала активации до момента завершения процесса записи. В общее время процесса записи включают время, необходимое для передачи сигнала о завершении данного процесса источнику процесса записи, которым может быть оператор системы РЧИ, резервный буфер обмена или хост-компьютер, выполняющий обработку результатов процесса записи. Все результаты испытаний должны быть оформлены документально.
Все параметры процессов измерений (число повторов, периоды времени ожиданий и т.п.) должны соответствовать установкам по умолчанию, установленным в протоколе радиоинтерфейса РЧИ. Если параметры процесса измерения не установлены, необходимо чтобы значения данных параметров соответствовали рекомендуемым изготовителем системы РЧИ, что должно быть оформлено документально.
Испытания должны быть также проведены для движущейся группы (большого числа) радиочастотных меток, при этом необходимый сигнал активации для радиочастотных меток должен быть послан устройством считывания/опроса в момент прохождения этой группы (большого числа) радиочастотных меток каждой соответствующей условиями испытаний точки области информационного обмена. Результаты испытаний должны быть оформлены документально.
8.6.2.3 Обработка результатов испытаний
Скорость записи определяют как среднеарифметическое значение измеренных скоростей записи на основании данных, полученных в результате проведенных испытаний. Все результаты испытаний по определению скорости записи должны быть оформлены документально.
Для получения объективных результатов испытаний системы РЧИ, учитывая разброс характеристик однотипных радиочастотных меток и устройств считывания/опроса, рекомендуется подвергать испытаниям несколько групп радиочастотных меток (заменяют метки, входящие в данную группу, на однотипные, составляющие аналогичную группу), а также различные устройства считывания/опроса (заменяют устройства считывания/опроса на однотипные). При наличии возможности проведения таких испытаний их результаты должны быть представлены в виде диапазона характеристик (с указанием минимального и максимального значений испытуемого параметра) в реальной области записи.
Результаты испытаний, проведенные в соответствии с методами испытаний (раздел 8 <*>) или в соответствии с методами испытаний, в которых требования установлены пользователем систем, должны быть оформлены в виде таблицы, в которой должны быть указаны параметры, по которым были проведены испытания, а также условия их проведения. Кроме того, результаты испытаний должны содержать сведения о радиочастотной окружающей среде, при которой проводились испытания, а также параметры внешних воздействующих факторов, в частности, характеристики окружающей среды, включая температуру и влажность. Пример оформления результатов испытаний приведен в таблице 3.
--------------------------------
<*> В ИСО/МЭК 18046 ошибочно указана ссылка на раздел 6.
Таблица 3
(справочное)
A.1 Испытательные стенды и общие мероприятия при проведении измерений с использованием излучения
A.1.1 Общие положения
В настоящем приложении приведены три наиболее часто используемых варианта испытательных стендов, которые применяют для проведения испытаний с излучением: безэховая камера, безэховая камера с подстилающей поверхностью и испытательный стенд на открытой площадке (ИСОП). Указанные виды испытательных стендов позволяют проводить измерения как абсолютных, так и относительных значений параметров. Необходимым условием получения достоверных результатов испытаний при измерении абсолютных значений параметров является обязательная сертификация испытательных стендов, которая должна быть проведена в установленном порядке.
Примечание - В соответствии с требованиями настоящего стандарта для обеспечения воспроизводимости и прослеживаемости процесса испытаний с использованием излучения должны использоваться испытательные стенды только указанного типа.
Типовая безэховая камера представляет собой экранированное помещение, внутренние стены, пол и потолок которого покрыты радиопоглощающим материалом, выполненным, как правило, в виде пирамидальных элементов из полиуретановой пены. Обычно камера оборудована специальной стойкой для крепления испытательной антенны <*> с одной стороны и поворотным устройством для закрепления на нем испытуемой антенны с другой стороны. Пример типовой безэховой камеры приведен на рисунке A.1.
--------------------------------
<*> Специальный шарнир на стойке для крепления испытательной антенны позволяет осуществлять вращение испытательной антенны в трех плоскостях в отличие от поворотного устройства, которое позволяет вращать испытуемую антенну только в горизонтальной плоскости.
![]() При проведении испытаний в безэховой камере совместное действие экранирующих и радиопоглощающих материалов обеспечивает режим контролируемого радиочастотного окружающего пространства. Безэховые камеры данного типа предназначены для имитации проведения измерений в пространстве, свободном от воздействия радиочастотного окружения.
Экранирующие свойства безэховой камеры обеспечивают режим проведения испытаний с пониженным уровнем помех от внешних источников электромагнитного поля, а радиопоглощающие свойства материала стен и потолка камеры обеспечивают минимизацию нежелательных отражений радиоволн от них, которые могут оказать влияние на результаты испытаний. В реальных условиях экранирующие свойства безэховой камеры позволяют относительно просто получить высокую степень снижения уровня (от 80 до 140 дБ) влияния внешних помех, что, как правило, позволяет пренебречь воздействием внешних помех на результаты испытаний.
Поворотное устройство применяют для размещения испытуемого образца на установленной высоте от уровня пола (например, 1 м) и обеспечивают его вращение в горизонтальной плоскости на 360°. Безэховая камера должна иметь габаритные размеры, соответствующие требованиям проведения испытаний, в том числе требованиям к дальности идентификации до 3 м или к дальности идентификации св. 3 м, рассчитываемой в метрах по формуле
(A.2.5). При проведении испытаний фактическое расстояние от испытательной антенны до испытуемого образца (реальная дальность) должно быть указано в отчете испытаний наряду с другими результатами испытаний.При наличии несомненных преимуществ (например, минимальные уровни внешних помех, минимальная степень отражений радиоволн от пола, потолка и стен камеры и независимость от погодных условий) безэховых камер по сравнению с испытательными стендами другого типа они имеют и свои недостатки, в частности такие, как ограниченные объемы испытательной камеры и ограничения по нижней частоте измерений, зависящие от размеров пирамидальных радиопоглощающих элементов, которыми покрыты внутренние поверхности камеры. С целью уменьшения нижней частоты измерений для покрытия внутренних поверхностей камеры, как правило, применяют комбинацию радиопоглощающих элементов на основе полиуретана и ферритовых пластинок.
Все виды испытаний, связанные с измерениями чувствительности, помехоустойчивости и излучением, необходимо проводить в безэховой камере.
A.1.3 Безэховая камера с проводящей подстилающей поверхностью
Типовая безэховая камера с проводящей подстилающей поверхностью представляет собой экранированное помещение, внутренние стены и потолок которого покрыты радиопоглощающим материалом, выполненным, как правило, в виде пирамидальных элементов из полиуретановой пены. Металлический пол данной камеры не покрыт радиопоглощающим материалом и представляет собой подстилающую поверхность. Обычно камера оборудована специальной стойкой для крепления испытательной антенны <*> с одной стороны и поворотным устройством для закрепления на нем испытуемой антенны с другой стороны. Пример типовой безэховой камеры с проводящей подстилающей поверхностью приведен на рисунке A.2.
--------------------------------
<*> Специальный шарнир на стойке для крепления испытательной антенны позволяет осуществлять вращение испытательной антенны в трех плоскостях в отличие от поворотного устройства, которое позволяет вращать испытуемую антенну только в горизонтальной плоскости.
![]() с проводящей подстилающей поверхностью
Безэховые камеры данного типа предназначены для имитации работы испытательного стенда на открытой площадке, главной характеристикой которого является идеально проводящая подстилающая поверхность неограниченной протяженности.
Подстилающая поверхность обеспечивает распространение отраженного сигнала, при этом сигнал, приходящий на приемную антенну, представляет собой результат суперпозиции прямого и отраженного сигналов передачи. При этом уровень принятого сигнала уникален в зависимости от сочетания высот расположения передающей (или испытуемого образца) и приемной антенн над уровнем пола.
Антенная стойка обеспечивает переменную высоту расположения (от 1 до 4 м) испытательной антенны таким образом, чтобы ее расположение было оптимальным для получения максимального сигнала взаимодействия между этими антеннами или между испытуемым образцом и испытательной антенной.
Поворотное устройство применяют для размещения испытуемого образца на установленной высоте от уровня пола (как правило, 1,5 м) и обеспечивает его вращение в горизонтальной плоскости на 360°. Безэховая камера данного типа должна иметь габаритные размеры, соответствующие требованиям проведения испытаний, в том числе к дальности идентификации до 3 м или к дальности идентификации свыше 3 м, рассчитываемой в метрах по формуле
, (A.2.5). При проведении испытаний фактическое расстояние от испытательной антенны до испытуемого образца (реальная дальность) должно быть указано в отчете испытаний наряду с другими результатами испытаний.Испытание для определения уровня излучения испытуемого образца состоят из двух этапов. На первом этапе определяют пик напряженности поля, излучаемого испытуемым образцом, путем подъема или опускания принимающей антенны вдоль стойки, на которой она закреплена, для получения максимального аддитивного взаимодействия прямого и отраженного сигналов от испытуемого образца, а затем путем вращения поворотного устройства до получения пикового уровня сигнала в азимутальной плоскости. На определенной таким образом высоте расположения испытательной антенны на стойке фиксируют амплитуду принимаемого сигнала. На втором этапе испытуемый образец заменяют вспомогательной антенной (которую устанавливают в фазовом или геометрическом центре испытуемого образца), подсоединенной к генератору сигналов. Затем сигнал снова доводят до пикового значения и мощность генератора сигналов подстраивают до тех пор, пока на приемном устройстве не будет получен измеренный уровень сигнала, установленный на первом этапе.
Испытания по установлению порога чувствительности приемного устройства, расположенного на подстилающей поверхности, также предусматривают нахождение пикового значения напряженности поля путем подъема или опускания испытательной антенны вдоль стойки, на которой она закреплена, для получения максимального аддитивного взаимодействия прямого и отраженного сигналов. При этом используют измерительную антенну, расположенную в предполагаемом фазовом или геометрическом центре испытуемого образца. На втором этапе испытательная антенна остается на прежней высоте, а измерительную антенну заменяют испытуемым образцом. Амплитуду передаваемого сигнала снижают с целью определения уровня напряженности поля, при котором от испытуемого образца поступает заданный ответный сигнал.
A.1.4 Испытательный стенд на открытой площадке
Испытательный стенд для проведения измерений на открытой площадке (ИСОП) представляет собой подстилающую поверхность (в идеальном случае с бесконечной проводимостью и протяженностью), на которой расположены антенная стойка с изменяемой высотой с одной стороны и поворотное устройство на противоположной стороне стенда. На практике при достаточно высокой проводимости подстилающая поверхность имеет ограниченные размеры. Пример типового испытательного стенда для проведения измерений на открытой площадке приведен на рисунке A.3.
![]() измерений на открытой площадке
Подстилающая поверхность площадки обеспечивает прохождение отраженного сигнала, при этом принимаемый приемной антенной сигнал является суперпозицией прямого и отраженного сигналов. Соотношение фаз этих двух сигналов обеспечивает уникальный уровень принятого сигнала для каждого сочетания высот передающей антенны (или испытуемого образца) и приемной антенны над подстилающей поверхностью.
Подготовка к проведению испытаний в отношении расположения антенн, поворотного устройства, задания параметров дальности и т.д. соответствует указанной для безэховой камеры с подстилающей поверхностью. Для проведения испытаний, связанных с излучением, испытательный стенд на открытой площадке используется таким же образом, как и безэховая камера с подстилающей поверхностью.
Типовой испытательный стенд для проведения измерений на открытой площадке приведен на рисунке A.4.
![]() площадке, подготовленный для измерения паразитных излучений
A.1.5 Испытательная антенна
При проведении испытаний, связанных с излучением, применение испытательной антенны является обязательным условием. При проведении испытаний передающих устройств (при определении таких параметров как частотные погрешности, эффективная излучаемая мощность, мощность паразитных излучений и излучений на соседних каналах) испытательную антенну используют для приема электромагнитного поля, создаваемого испытуемым образцом на одной стадии измерений и вспомогательной антенной на другой стадии. В случае, если испытательный стенд используется для измерения характеристик приемника (чувствительности и различных параметров помехоустойчивости), испытательную антенну используют в качестве передающего устройства.
Испытательная антенна должна быть размещена на подвижном кронштейне (антенной стойке) для обеспечения ее перемещения как в вертикальной, так и горизонтальной плоскости поляризации. Кроме того, подвижный кронштейн, устанавливаемый в безэховой камере и в испытательном стенде для проведения испытаний на открытой площадке, должен обеспечивать изменение положения центра антенны по вертикали в диапазоне высот от пола или подстилающей поверхности в определенных пределах (как правило, от 1 до 4 м).
В диапазоне частот от 30 до 1000 МГц рекомендуется применять дипольные антенны, соответствующие требованиям ANSI C63.5 [1]. На частотах 80 МГц и выше диполи должны иметь длину плеч вибраторов, обеспечивающую резонанс на частоте измерений. На частотах ниже 80 МГц рекомендуется использовать вибраторы укороченного размера. Для измерения паразитных излучений в диапазоне частот от 30 до 1000 МГц допускается использовать комбинацию биконусной антенны с логопериодической решеткой дипольных антенн (обычно обозначаемую термином "логопериодическая антенна"). На частотах св. 1000 МГц рекомендуется использовать волноводную рупорную антенну, что, однако, не исключает применение логопериодической антенны.
Примечание - Коэффициент усиления рупорной антенны обычно устанавливают в соответствии с параметрами изотропного излучателя.
A.1.6 Вспомогательная антенна
Для проведения испытаний, предназначенных для определения параметров передачи (частотной погрешности, эффективной излучаемой мощности, мощности паразитных излучений и излучений на соседних каналах), вместо испытуемого устройства применяют вспомогательную измерительную антенну. В диапазоне частот от 30 до 1000 МГц в качестве вспомогательных антенн применяют дипольные антенны, соответствующие требованиям ANSI C63.5 [1]. На частотах св. 80 МГц диполи должны иметь длину вибраторов, обеспечивающую резонанс на частоте измерений. На частотах ниже 80 МГц рекомендуется использовать вибраторы укороченного размера. Для проведения измерения на частотах св. 1000 МГц рекомендуется использовать волноводную рупорную антенну. Центр вспомогательной антенны должен совпадать с фазовым или геометрическим центром антенны испытуемого устройства.
A.1.7 Измерительная антенна
Измерительную антенну применяют при испытаниях испытуемого образца для установления параметров приемника (таких как чувствительность, помехоустойчивость и т.д.). С помощью измерительной антенны проводят измерения напряженности электрического поля в непосредственной близости от испытуемого образца. В диапазоне частот от 30 до 1000 МГц в качестве измерительной антенны применяют дипольную антенну, соответствующую требованиям ANSI C63.5 [1]. На частотах св. 80 МГц диполи должны иметь длину вибраторов, обеспечивающие резонанс на частоте измерений. На частотах ниже 80 МГц рекомендуется использовать вибраторы укороченного размера. Центр этой антенны должен совпадать с фазовым или с геометрическим центром антенны испытуемого образца.
A.1.8 Полосковое приспособление
A.1.8.1 Общие положения
Полосковое приспособление является радиочастотным переходным устройством для проведения испытаний оборудования со встроенной антенной при помощи 50-омного радиоизмерительного оборудования. Это позволяет проводить радиочастотные измерения без использования стенда на открытой площадке в ограниченном частотном диапазоне. При этом могут проводиться как абсолютные, так и относительные измерения, однако следует учитывать, что абсолютные измерения требуют калибровки полоскового приспособления.
A.1.8.2 Описание
Полосковое приспособление представляет собой три токопроводящих листа с высокой проводимостью, формирующих часть линии передачи, что позволяет размещать испытуемое устройство в электрическом поле с заранее известными характеристиками. Листы должны иметь достаточную степень жесткости, чтобы выдерживать механическую нагрузку, создаваемую испытуемым устройством.
Два примера характеристик полосковых приспособлений приведены ниже:
A.1.8.3 Калибровка
Калибровка предназначена для установления на любой частоте соотношения между приложенным напряжением генератора сигналов и напряженностью поля в определенной области испытания внутри полоскового приспособления.
A.1.8.4 Способ применения
Полосковое приспособление может быть использовано для проведения любых измерений с излучением в диапазоне частот, для которого была осуществлена его калибровка.
Метод проведения измерений аналогичен методу проведения измерений на открытой площадке за исключением того, что вместо измерительной антенны используется входной разъем полоскового приспособления.
A.2 Руководство по использованию испытательных стендов для проведения испытаний, связанных с излучением
A.2.1 Общие положения
В настоящем разделе приведены пояснения процедур подготовки испытательного и испытуемого оборудования, а также процесса верификации испытательных стендов, которые должны быть проведены до начала испытаний с излучением. Для всех типов испытательных стендов, описанных в приложении A, применяют одни и те же процедуры.
A.2.2 Верификация испытательного стенда
Проведение испытаний на измерительном стенде, не верифицированном и не прошедшем поверку в установленном порядке, не допускается. Процедуры верификации различных типов испытательных стендов, включая безэховую камеру, безэховую камеру с подстилающей поверхностью и стенд на открытой площадке (приложение A), приведены в ETSI TR 102 273 (части 2, 3 и 4 соответственно) [2].
A.2.3 Подготовка испытуемого образца
К испытуемому образцу, представленному для проведения испытаний, должны быть предоставлены данные изготовителя о его технических характеристиках, включая рабочую частоту, поляризацию, напряжения питания, и, кроме того, информацию о самом изготовителе. При необходимости, в зависимости от специфики испытуемого образца должна быть предоставлена дополнительная информация, включающая в себя значение мощности несущей частоты, информацию о частотных каналах, наличие различных режимов работы (с пониженной или повышенной мощностью), возможности непрерывной работы или максимальной продолжительности работы при проведении испытаний (например, 1 мин работы, 4 мин отключения).
Если испытуемый образец должен быть закреплен на поворотном устройстве, элементы крепления должны иметь минимальные размеры и быть изготовлены из материалов с малой проводимостью и малой относительной диэлектрической проницаемостью (т.е. менее 1,5) таких, например, как вспененный полистирол, бальса и т.п.
A.2.4 Питание испытуемого образца
При проведении любых испытаний испытуемые образцы, для которых необходимо питание (включая образцы с автономным питанием от батарей), должны быть обеспечены соответствующим питанием. В любом случае кабели питания должны быть подключены к разъему питания испытуемого образца при обязательном контроле напряжения питания цифровым вольтметром, при этом батарейный источник питания должен быть в наличии, но быть электрически изолированным от остального оборудования (например, с помощью изолирующей ленты, помещенной на его контакты).
Наличие кабелей питания может повлиять на измеряемые параметры испытуемого образца. В связи с этим при проведении испытаний необходимо обеспечить максимальную "радиопрозрачность" этих кабелей. Данное требование может быть выполнено с помощью максимально короткой длины кабелей питания, размещением их на определенном расстоянии от испытуемого образца, а также их экранированием, размещением под подстилающей поверхностью или использованием, по возможности, дополнительного радиопоглощающего покрытия. Кроме этого могут быть применены и другие технические меры для минимизации влияния кабелей питания на результаты испытаний (например, использование свитых проводов, снабжения кабелей развязывающими ферритовыми кольцами с интервалом 0,15 м или иным способом).
Расстояние между антеннами для всех испытательных стендов должно соответствовать требованиям к проведению измерений в дальней области испытуемого образца, т.е. оно должно быть не менее
,где d1 - максимальный размер антенны испытуемого образца или замещающей его вспомогательной антенны, м;
d2 - максимальный размер испытательной антенны, м;
Следует учитывать, что если при проведении испытаний испытательная и вспомогательная антенны являются полуволновыми диполями, минимальное расстояние между антеннами для измерений в дальней области должно быть
В отчете о проведении испытаний должна быть приведена информация о всех случаях невыполнения любого из этих условий, результатом которого является дополнительная погрешность проведенных измерений.
Примечание 1 - Для безэховой камеры (A.1.2) ни одна из частей пространства, в котором размещают испытуемые образцы, при любом угле поворота поворотного устройства не должна находиться за пределами безэховой области камеры при номинальной частоте испытания.
Примечание 2 - Безэховая область представляет собой часть внутреннего пространства безэховой камеры (без подстилающей поверхности), в пределах которого заданная характеристика камеры должна быть проверена путем проведения испытаний или гарантирована разработчиком/изготовителем этой камеры. Как правило, установленной характеристикой камеры является уровень отражения сигнала от поглощающих панелей или непосредственно связанный с ним другой параметр (например, однородность сигнала по амплитуде и фазе). Кроме того, следует учитывать, что геометрия безэховой области изменяется в зависимости от заданного уровня отражений.
Примечание 3 - Для безэховой камеры с подстилающей поверхностью должна быть обеспечена возможность проведения измерений на высоте в диапазоне от 1 до 4 м, при этом ни одна часть измерительной антенны не должна быть расположена ближе чем 1 м от поглощающих панелей камеры. Для безэховой камеры и безэховой камеры с подстилающей поверхностью коэффициент отражения поглощающих панелей должен быть не хуже минус 5 дБ.
Примечание 4 - Для безэховых камер с подстилающей поверхностью и испытательного стенда на открытой площадке во время испытания ни одна часть ни одной антенны не должна быть расположена ближе чем 1 м от подстилающей поверхности.
Не допускается проводить испытания при невыполнении указанных выше условий.
A.2.6 Подготовка стенда
Кабели, проложенные вдоль обеих сторон испытательного стенда, должны быть расположены горизонтально в направлении от испытуемого оборудования к испытательному на расстоянии не менее 2 м друг от друга (допускается прокладывать кабели на расстоянии менее 2 м друг от друга только в том случае, если расстояние между стенками безэховой камеры или безэховой камеры с подстилающей поверхностью менее 2 м), при этом они должны быть выведены вертикально сквозь подстилающую поверхность или экран стенда для подключения к испытательному оборудованию. Одновременно должны быть предусмотрены меры, снижающие отражение от этих кабелей (например, использование развязывающих ферритовых колец или других развязывающих элементов). Кабели, их прокладка и развязка должны быть идентичны использующимся при верификации стенда.
Примечание - Требование о наличии минимального расстояния 2 м между кабелями необязательно для безэховой камеры с подстилающей поверхностью и испытательного стенда на открытой площадке при условии, что они помещены в специальный короб для подвода кабелей к антенной стойке.
Должен быть обеспечен открытый доступ к результатам калибровки испытательного оборудования (и его составляющих частей) и срокам поверки оборудования, которые должны соответствовать установленным требованиям. Сведения об измерительной и вспомогательной антеннах должны содержать данные о коэффициенте усиления относительно изотропного излучателя (или добротности) на частоте измерений и коэффициенте стоячей волны по напряжению (КСВН).
Должно быть обеспечено документирование результатов калибровки всех кабелей и аттенюаторов (включая значения вносимых потерь и КСВН для всего измеряемого диапазона частот), а также результатов измерений (включая значения вносимых потерь и КСВН для всего измеряемого диапазона частот) при проведении конкретных испытаний.
При необходимости рекомендуется применять корректирующие коэффициенты или таблицы поправок.
Для всех составных частей испытательного оборудования должны быть установлены значение максимальной ошибки и закон распределения ошибок, например:
- потери в кабеле: +/- 0,5 дБ при равновероятном распределении;
- для измерительного приемника: стандартное отклонение точности измерения уровня сигнала 1,0 дБ с Гауссовым распределением ошибок.
До начала испытаний необходимо обеспечить проведение комплексных проверок составных частей оборудования испытательного стенда.
A.3 Каналы связи сигналов
A.3.1 Общие положения
Наличие электрических проводов в поле излучения может вызывать возмущение этого поля и приводить к дополнительным погрешностям измерений. Эти возмущения могут быть минимизированы путем применения соответствующих альтернативных способов связи, предусматривающих развязку сигналов между собой и минимизацию возмущений поля (например, с помощью оптических и акустических каналов связи).
A.3.2 Каналы передачи данных
Кабели, по которым передаются данные от испытуемого оборудования, могут вызывать искажения излучаемых полей. Минимизация таких искажений может быть осуществлена за счет применения оптических, ультразвуковых или инфракрасных каналов связи. Искажение поля может быть сведено к минимуму с помощью подходящего оптоволоконного соединения. При использовании каналов ультразвукового или инфракрасного излучения необходимо принимать меры для минимизации шумового фона.
A.4 Типовое размещение оборудования при проведении испытаний
Типовое размещение испытуемого оборудования (включая переносное оборудование) при проведении испытаний на всех испытательных стендах (за исключением использования полосковых приспособлений) должно предусматривать наличие непроводящего кронштейна высотой 1,5 м, вращающегося вокруг вертикальной оси, проходящей через условную вертикальную ось оборудования. Требования к типовому размещению испытуемого оборудования включают в себя следующие положения:
a) оборудование, имеющее встроенную антенну, должно быть размещено в положении, максимально соответствующем рабочему положению, рекомендуемом изготовителем;
b) для оборудования с жесткой внешней антенной ее следует устанавливать вертикально;
c) для оборудования с гибкой внешней антенной ее следует устанавливать вертикально, используя для поддержки непроводящий кронштейн.
Испытания переносного оборудования допускается проводить с помощью приспособления, имитирующего держащего оборудование человека.
Приспособление, имитирующее держащего оборудование человека, представляет собой вращающуюся акриловую трубу (контейнер), наполненную соленой водой и размещенную на полу.
Размеры трубы (контейнера):
Трубу (контейнер) наполняют солевым (NaCl) раствором, содержащим 1,5 г соли в литре дистиллированной воды.
Оборудование должно быть прикреплено к поверхности приспособления, имитирующего держащего оборудование человека на требуемой высоте.
Примечание - Для уменьшения массы приспособления, имитирующего держащего оборудование человека, допускается использование трубы (контейнера) диаметром 220 мм.
При использовании полоскового приспособления испытуемое оборудование размещают в обозначенной для испытания области в заданном рабочем положении (относительно приложенного электрического поля) на основании, изготовленном из диэлектрического материала с низкой (менее 2) относительной диэлектрической проницаемостью.
A.5 Приспособление для проведения испытаний
A.5.1 Общие положения
Приспособление для проведения испытаний используют только при испытаниях оборудования со встроенной антенной.
A.5.2 Описание
Приспособление для проведения испытаний представляет собой связующее радиочастотное устройство, взаимодействующее с оборудованием со встроенной антенной, предназначенное для обеспечения связи встроенной антенны испытуемого оборудования на рабочих частотах с 50-Омным радиочастотным входом приспособления для проведения испытаний. Это позволяет провести необходимые измерения с использованием выбранных методов измерения, при этом могут производиться только относительные измерения и только в диапазоне тех частот (или близких к ним), на которые настроено приспособление для проведения испытаний.
Приспособление для проведения испытаний дополнительно может обеспечивать:
a) подключение к внешнему источнику питания;
b) аудиоинтерфейс для испытаний речевого оборудования (непосредственно или с помощью устройства акустической связи).
При применении оборудования, отличающегося от предназначенного для передачи на расстояние речевой информации, приспособление для проведения испытаний также должно обеспечивать необходимые средства связи, например для вывода данных.
Приспособления для проведения испытаний обычно поставляют изготовители испытательных стендов.
Технические характеристики приспособлений для проведения испытаний должны быть подтверждены испытательной лабораторией и должны соответствовать следующим основным параметрам:
a) переходные потери не должны быть более 30 дБ;
b) неравномерность переходных потерь в диапазоне частот, в котором проводятся испытания, не должна быть более 2 дБ;
c) приспособление для проведения испытаний не должно содержать активных или нелинейных компонентов;
d) КСВН на входном разъеме на 50 Ом не должен превышать 1,5 в диапазоне частот, в котором проводятся испытания;
e) переходные потери не должны зависеть от положения приспособления для проведения испытаний и не должны быть подвержены влиянию близко расположенных окружающих предметов и людей. Кроме того, замена испытуемого оборудования не должна приводить к изменению уровня переходных потерь;
f) переходные потери должны оставаться практически постоянными при изменении окружающих условий.
Параметры и калибровочные характеристики приспособления для проведения испытаний должны быть включены в отчет об испытании.
A.5.3 Калибровка
Калибровка приспособления для проведения испытаний устанавливает соотношение между уровнем сигнала на выходе генератора сигналов и напряженностью поля, приложенного к оборудованию, размещенному в приспособлении. Калибровка действительна только на заданной частоте и для заданной поляризации эталонного поля. Реальное содержание работ по калибровке зависит от типа имеющегося оборудования (например, устройств передачи данных, речевой информации и т.д.).
![]() 1 - устройство связи; 2 - прибор для оценки технической
характеристики приемного устройства (например, коэффициента
искажений, вероятности битовых ошибок (BER) и т.п.).
Рисунок A.5 - Схема калибровки приспособления
для проведения испытаний
Способ калибровки:
a) определяют чувствительность, выраженную через напряженность поля, как указано в настоящем стандарте и записывают значение этой напряженности поля в дБмкВ/м и поляризацию используемого поля;
b) помещают приемное устройство в испытательное приспособление, которое соединено с генератором сигналов. Фиксируют уровень сигнала генератора, при котором регистрируют:
- вероятность битовых ошибок - 0,01 или
- вероятность приема сообщений - 80% (по требованию).
Калибровка приспособления для проведения испытаний определяет соотношение между напряженностью электрического поля, измеряемой в дБмкВ/м, и уровнем сигнала генератора сигналов, измеряемого в дБмкВ. Условно считается, что это соотношение имеет линейную зависимость.
A.5.4 Способ применения
Приспособление для проведения испытаний может быть использовано для проведения испытаний оборудования со встроенной антенной.
В частности, такое приспособление для проведения испытаний используют для измерения рабочей чувствительности, выраженной в единицах напряженности поля и мощности излучения несущей частоты в экстремальных условиях.
При измерении характеристик передающего оборудования используют методы относительных измерений, при которых калибровка приспособления не требуется.
При измерении характеристик приемного оборудования используют методы абсолютных измерений, при которых калибровку приспособления проводят в обязательном порядке.
Для обеспечения необходимого заданного уровня сигнала, выраженного в единицах напряженности поля, необходимо, используя калибровочные данные приспособления для проведения испытаний, преобразовать его в уровень сигнала генератора и установить полученное значение на генераторе сигналов.
(обязательное)
ДЛЯ УСТРОЙСТВ РЧИ ДАЛЬНЕГО ДЕЙСТВИЯ
B.1 Модификации испытаний для устройств РЧИ дальнего действия
В настоящем приложении приведены модификации испытаний для систем РЧИ дальнего действия с дальностью считывания/записи, значительно превышающей 10 м, имеющих в своем составе активные или полупассивные радиочастотные метки (с внутренними источниками питания).
В настоящем приложении приведены дополнения или модификации требований к проведению испытаний, изложенных в разделе 8 и приложении A, применительно к системам РЧИ дальнего действия.
B.2 Методы испытаний
Испытания с применением испытательных стендов (приложение A) с шагом изменения расстояний 5 м или менее должны проводиться в соответствии с методами, установленными в следующих пунктах настоящего стандарта:
8.1.1 Область идентификации, одиночная радиочастотная метка;
8.1.2 Область идентификации, группа (большое число) радиочастотных меток;
8.3.1 Область считывания, одиночная радиочастотная метка;
8.3.2 Область считывания, группа (большое число) радиочастотных меток;
8.5.1 Область записи, одиночная радиочастотная метка;
8.5.2 Область записи, группа (большое число) радиочастотных меток.
Кроме того, могут быть проведены дополнительные испытания, которые также должны проводиться с применением испытательных стендов (приложение A) с соответствующим размещением испытуемых образцов, в соответствии с методами, установленными в следующих пунктах настоящего стандарта:
8.2.1 Скорость идентификации, одиночная радиочастотная метка;
8.2.2 Скорость идентификации, группа (большое число) радиочастотных меток;
8.4.1 Скорость считывания, одиночная радиочастотная метка;
8.4.2 Скорость считывания, группа (большое число) радиочастотных меток;
8.6.1 Скорость записи, одиночная радиочастотная метка;
8.6.2 Скорость записи, группа (большое число) радиочастотных меток.
B.2.2 Дополнительные методы испытаний
Дополнительные испытания систем РЧИ дальнего действия, помимо установленных в B.2.1, представляют собой повторные испытания на более дальних расстояниях, чем указано в приложении A, и на испытательных стендах, которые могут иметь или не иметь калиброванные области проведения испытаний с подстилающей поверхностью. Рекомендуется, чтобы испытательный стенд имел низкий уровень шума во всем рабочем частотном диапазоне системы РЧИ. Необходимым условием проведения испытаний является наличие калиброванного анализатора спектра радиочастот, с помощью которого проводят (до начала и после окончания проведения испытаний) измерение уровня спектрального шума во всех точках размещения испытуемых образцов с последующим занесением результатов этих измерений в протокол.
Испытания с шагом изменения расстояний, являющимся наименьшим из двух значений - 10 м или расстояния, равного 10% максимальной дальности считывания, должны проводиться в соответствии с методами, установленными в следующих пунктах настоящего стандарта:
8.1.1 Область идентификации, одиночная радиочастотная метка;
8.1.2 Область идентификации, группа (большое число) радиочастотных меток;
8.3.1 Область считывания, одиночная радиочастотная метка;
8.3.2 Область считывания, группа (большое число) радиочастотных меток;
8.5.1 Область записи, одиночная радиочастотная метка;
8.5.2 Область записи, группа (большое число) радиочастотных меток.
Кроме того, могут быть проведены дополнительные испытания, которые также должны проводиться с применением испытательных стендов (приложение A) с соответствующим размещением испытуемых образцов, в соответствии с методами, установленными в следующих пунктах настоящего стандарта:
8.2.1 Скорость идентификации, одиночная радиочастотная метка;
8.2.2 Скорость идентификации, группа (большое число) радиочастотных меток;
8.4.1 Скорость считывания, одиночная радиочастотная метка;
8.4.2 Скорость считывания, группа (большое число) радиочастотных меток;
8.6.1 Скорость записи, одиночная радиочастотная метка;
8.6.2 Скорость записи, группа (большое число) радиочастотных меток.
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ И ДРУГИМ НОРМАТИВНЫМ ДОКУМЕНТАМ
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/52/gost_82594.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
