В настоящем стандарте методы испытаний молотков и перфораторов выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.
По МЭК 60745-1 со следующим изменением:
1.1. Дополнение
Настоящий стандарт распространяется на молотки и перфораторы (далее - машины, если требование не относится к конкретному типу).
Перечень машин, на которые распространяется настоящий стандарт, не ограничивается молотками и перфораторами.
МЭК 60745-1:2003 Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 1. Общие требования
По МЭК 60745-1 со следующим изменением:
Дополнение
3.101. Молоток (hammer): машина, оборудованная встроенным ударным механизмом, эффективность работы которого не зависит от действий оператора.
3.102. Перфоратор (rotary hammer): машина, оборудованная встроенным ударным механизмом, эффективность работы которого не зависит от действий оператора, и рабочий шпиндель которой может совершать также вращательное движение.
3.103. Перфоратор с "режимом сверления" (rotary hammer with "drill only mode"): перфоратор, рабочий шпиндель которого может вращаться при выключенном ударном механизме.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
8.12.1. Дополнение
- при работе пользуйтесь средствами защиты органов слуха. Воздействие шума может привести к потере слуха;
- при работе пользуйтесь вспомогательными рукоятками, входящими в комплект поставки машины. Потеря контроля над работой машины может привести к травме.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
12.4. Замена
#Машина работает в повторно-кратковременном режиме либо до установившегося состояния, либо в течение 30 циклов в зависимости от того, что наступит быстрее, причем каждый цикл состоит из периода работы длительностью 30 с и паузы длительностью 90 с, в течение которой машина находится во выключенном состоянии. В течение периода работы машина нагружается с помощью тормоза так, чтобы потребляемая мощность или потребляемый ток имели номинальные значения, при этом ударный механизм отключается или удаляется. По выбору изготовителя машина может работать непрерывно до установившегося температурного состояния. Допустимое превышение температуры, указанное для внешнего кожуха, не относится к корпусу ударного механизма.#
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
и соединенных с ними цепей
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
17.2. Замена
#Перфоратор с "режимом сверления" по 3.103 работает на холостом ходу с отключенным ударным механизмом в течение 12 ч при напряжении, равном 1,1 номинального значения, а затем - 72 ч при напряжении, равном 0,9 номинального значения.
Каждый рабочий цикл состоит из периода "включено" длительностью 100 с и периода "выключено" длительностью 20 с, причем время периода "выключено" входит в установленное время наработки.
В процессе испытаний перфоратор устанавливают в три различные положения, время работы в каждом из которых примерно равно 4 ч (при каждом значении рабочего напряжения).#
Примечание. Положение перфоратора изменяют для предотвращения чрезмерного накопления угольной пыли в его отдельных частях. Примеры положений: горизонтальное, вертикальное вверх и вертикальное вниз.
#Все машины, включая перфораторы с "режимом сверления", устанавливают вертикально в испытательное устройство в соответствии с рисунком 103, и они работают при номинальном напряжении или при среднем значении диапазона номинальных напряжений в течение четырех периодов по 6 ч с перерывами между периодами работы не менее 30 мин.
Во время испытаний машины должны работать в повторно-кратковременном режиме, при этом каждый цикл состоит из работы продолжительностью 30 с и паузы продолжительностью 90 с, в течение которой машина выключена.
В процессе испытаний к машине через эластичную прокладку прикладывают осевое усилие, достаточное для обеспечения стабильной работы ударного механизма.
Если температура любой части машины превышает значение, определенное во время испытаний по 12.1, то следует проводить принудительное охлаждение или перерывы, длительность которых не включают в установленное время наработки.
В процессе испытаний устройства защиты от перегрузок не должны срабатывать.
Машина может включаться и выключаться с помощью другого (дополнительного) выключателя, не встроенного в машину.
В процессе испытаний допускается заменять угольные щетки, а смазку машины следует проводить так, как предусмотрено для условий нормальной эксплуатации.
Если ударный механизм во время испытаний выйдет из строя, но при этом доступные для прикосновения части не будут находиться под напряжением, ударный механизм допускается заменить на новый.#
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
Дополнение
19.101. Конструкция ключей должна обеспечивать их легкое выпадение из зажимного патрона при отпускании.
Это требование не исключает наличия скоб для удерживания ключа в каком-либо месте, когда он не используется. Не допускается наличие металлических скоб, закрепленных на внешнем гибком кабеле (шнуре).
#Проверку проводят внешним осмотром и ручным опробованием. Ключ вставляют в сверлильный патрон. Затем, не затягивая сверлильный патрон, машину поворачивают так, чтобы ключ оказался внизу. Ключ должен выпасть из патрона.#
19.102. Сила, действующая на руку оператора, вызванная статическим моментом остановки (блокировки) шпинделя машины, не должна быть недопустимо большой.
#Испытание проводят следующим образом.
Статический момент остановки или момент срабатывания муфты
Машину включают при номинальном напряжении питания. Механические ступени передачи устанавливают на самую низкую частоту вращения, а электронные регуляторы частоты вращения - на наибольшую частоту вращения, т.е. выключатель машины должен быть полностью включен. Среднее значение измеренного крутящего момента не должно превышать соответствующего максимального значения
По МЭК 60745-1 со следующим изменением:
20.3. Замена
#Машину массой более 10 кг три раза опрокидывают, подвергая ее ударам о бетонную поверхность. Машину испытывают с самым длинным рабочим инструментом, рекомендованным изготовителем, кроме случая, когда длина рабочего инструмента превышает 1 м. В этом случае машину испытывают с рабочим инструментом длиной 1 м.#
По МЭК 60745-1 со следующим изменением:
21.18. Дополнение
При наличии кнопки блокировки включенного положения выключателя она должна находиться либо вне зоны охвата рукоятки, либо быть выполнена так, чтобы отсутствовала вероятность непреднамеренной разблокировки выключателя (путем нажатия на кнопку) при удерживании машины как левой, так и правой рукой.
#Соответствие машины этому требованию проверяют осмотром и ручным опробованием.
Для выключателей с кнопкой блокировки включенного положения, находящейся в углублении в пределах зоны охвата рукоятки, кнопка не должна срабатывать при перемещении плоской линейки в любом возможном направлении в зоне расположения кнопки. Линейка может быть любой подходящей длины, достаточной для перекрытия кнопки и любой граничащей с ней поверхности.#
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
24.4. Замена первого абзаца
Масса гибкого кабеля (шнура) питания должна быть не менее массы кабеля в усиленной полихлоропреновой оболочке (кодовое обозначение - 60245IEC66 по МЭК 60245-1) или быть эквивалентна ей.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
и расстояния по изоляции
По МЭК 60745-1.
к образованию токопроводящих мостиков
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
Размеры в метрах
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() Размеры в метрах

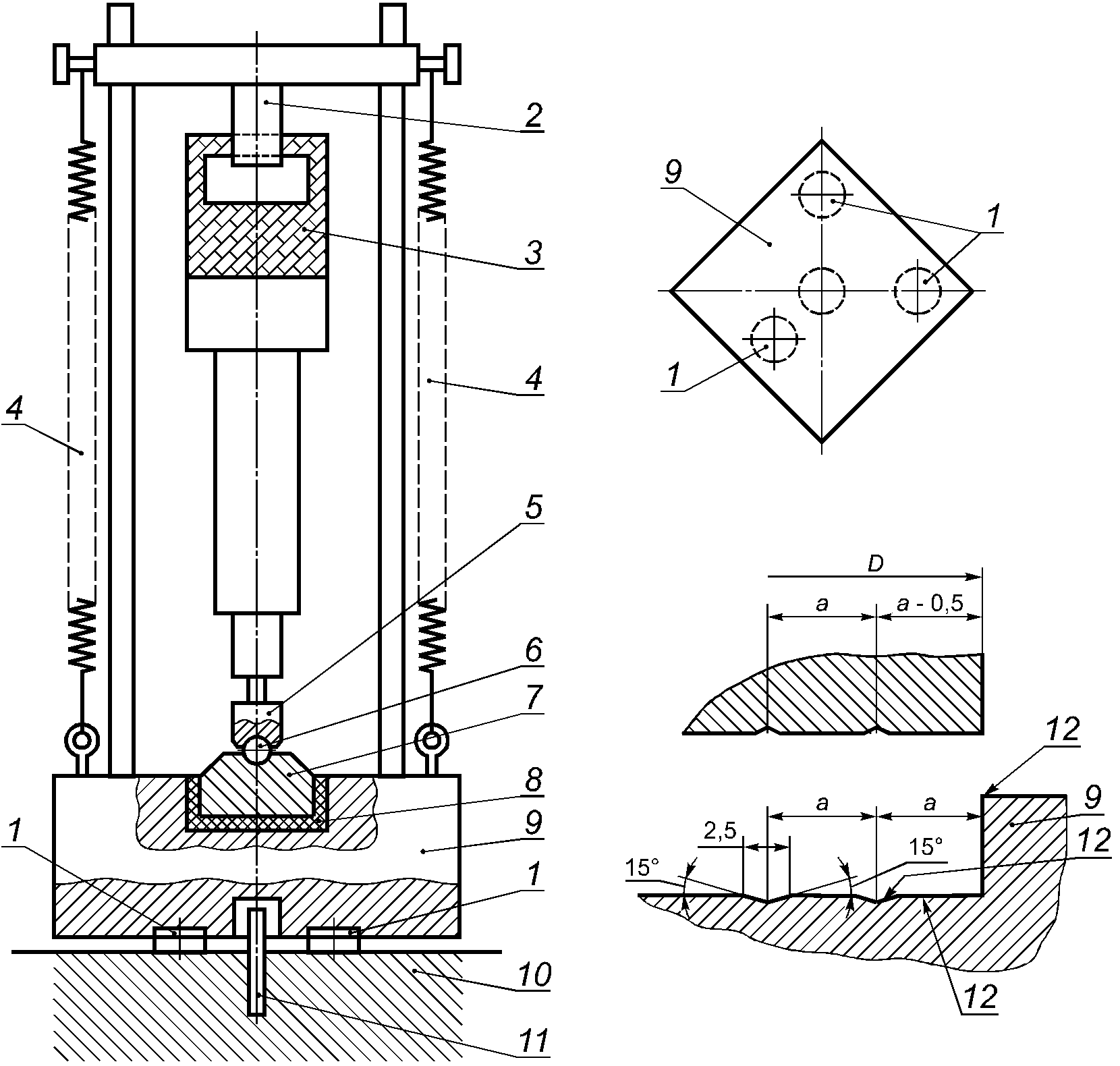

![]() ![]() ![]() ![]() ![]() ![]() ![]() 1 - диски из синтетической резины или из материала
с аналогичными свойствами с твердостью по Шору А от 70
до 80, толщиной 10 мм и диаметром 75 мм; 2 - облицованная
полиамидом скоба, пригнанная к рукоятке машины; 3 - машина;
4 - механический пружинный или пневматический механизм,
создающий осевое усилие; 5 - пуансон; 6 - шар из закаленной
стали диаметром 38 мм; 7 - промежуточная плита из закаленной
стали массой
пазы; 8 - диск из синтетической резины или материала
с аналогичными свойствами с твердостью по Шору А от 70
до 80, толщиной от 6 до 7 мм, плотно пригнанный к стенкам;
9 - стальное основание массой
диаметр которой на 1 мм больше диаметра промежуточной плиты,
а дно выемки снабжено пазами; 10 - бетонный блок,
установленный на устойчивой поверхности; 11 - стальной
стержень, препятствующий горизонтальному смещению;
12 - шлифованные поверхности и кромки
Примечание. Вместе с машиной допускается представлять на испытание пуансон и хвостовик, если это необходимо для обеспечения работы ударного механизма. Общая масса пуансона и хвостовика не должна превышать значений, указанных в таблице.
По МЭК 60745-1 со следующими изменениями:
(обязательное)
БАТАРЕЙНЫЕ МАШИНЫ И АККУМУЛЯТОРЫ
K.1.1. Дополнение
Все пункты настоящего стандарта относятся к Приложению, если нет других указаний.
(обязательное)
БАТАРЕЙНЫЕ МАШИНЫ И АККУМУЛЯТОРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ
ПОДСОЕДИНЕНИЯ К СЕТИ ИЛИ НЕИЗОЛИРОВАННЫМ ИСТОЧНИКАМ ПИТАНИЯ
L.1.1. Дополнение
Все пункты настоящего стандарта относятся к Приложению, если нет других указаний.
(справочное)
РОССИЙСКОЙ ФЕДЕРАЦИИ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Таблица 1.1
По МЭК 60745-1.
