"ГОСТ Р 51294.9-2002 (ИСО/МЭК 15438-2001). Государственный стандарт Российской Федерации. Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)"

(принят и введен в действие Постановлением Госстандарта России от 26.08.2002 N 314-ст)

"ГОСТ Р 51294.9-2002 (ИСО/МЭК 15438-2001). Государственный стандарт Российской Федерации. Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)"
(принят и введен в действие Постановлением Госстандарта России от 26.08.2002 N 314-ст)

Оглавление

ГОСТ Р 51294.9-2002 (ИСО/МЭК 15438-2001). Государственный стандарт Российской Федерации. Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)

Предисловие

Введение

1. Область применения

2. Нормативные ссылки

3. Определения, обозначения и сокращения

4. Требования к символике PDF417

Приложение A. Кодирование/декодирование последовательностей штрихов и пробелов знаков символа PDF417

Приложение B. Набор знаков по умолчанию для режима байтового уплотнения

Приложение C. Алгоритм кодирования режима байтового уплотнения

Приложение D. Алгоритм кодирования режима цифрового уплотнения

Приложение E. Выбор пользователем уровня коррекции ошибок

Приложение F. Таблицы коэффициентов для вычисления кодовых слов коррекции ошибок PDF417

Приложение G. Компакт PDF417

Приложение H. Макро PDF417

Приложение J. Испытание качества символа PDF417

Приложение K. Рекомендуемый алгоритм декодирования для PDF417

Приложение L. Процедуры коррекции ошибок

Приложение M. Идентификатор символики

Приложение N. Протокол передачи для декодеров, соответствующий первоначальным спецификациям PDF417

Приложение P. Алгоритм минимизации числа кодовых слов

Приложение Q. Рекомендации по определению матрицы символа PDF417

Приложение R. Пример вычисления коэффициентов для генерации кодовых слов коррекции ошибок

Приложение S. Пример генерации кодовых слов коррекции ошибок

Приложение T. Процедура схемы деления для генерации кодовых слов коррекции ошибок

Приложение U. Совместимость с автоматическим распознаванием

Приложение V. Соответствие международных и русских терминов и обозначений, встречающихся в тексте настоящего стандарта

Приложение W. Соответствие межгосударственных стандартов международным стандартам

Приложение X. Соответствие государственных стандартов Российской Федерации международным стандартам

Библиография

Принят и введен в действие

Постановлением Госстандарта России

от 26 августа 2002 г. N 314-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОМАТИЧЕСКАЯ ИДЕНТИФИКАЦИЯ

КОДИРОВАНИЕ ШТРИХОВОЕ

СПЕЦИФИКАЦИИ СИМВОЛИКИ PDF417 (ПДФ417)

Automatic identification. Bar coding. Symbology

specifications PDF417

ГОСТ Р 51294.9-2002

(ИСО/МЭК 15438-2001)

Группа П85

ОКС 35.040

ОКСТУ 4002

Дата введения

1 января 2003 года

Предисловие

1. Разработан Ассоциацией автоматической идентификации ЮНИСКАН/EAN РОССИЯ/AIM РОССИЯ совместно с ЗАО "Фирма ПИЛОТ".

Внесен Техническим комитетом по стандартизации ТК 355 "Автоматическая идентификация".

2. Принят и введен в действие Постановлением Госстандарта России от 26 августа 2002 г. N 314-ст.

3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО/МЭК 15438-2001 "Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификации символики штрихового кода ПДФ417" (ISO/IEC 15438-2001 "Information Technology - Automatic Identification and Data Capture - Bar code symbology specifications - PDF417"), за исключением раздела "Библиография" и Приложений V, W, X. Дополнительные положения выделены курсивом.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении W, и государственные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении X.

4. Введен впервые.

Введение

Технология штрихового кодирования основана на распознавании комбинаций штрихов и пробелов определенных размеров. Существуют множество методов кодирования информации в формате штрихового кода, именуемых символиками, и множество правил перевода знаков в комбинации штрихов и пробелов и других важных параметров, именуемых спецификациями символики.

Производителям оборудования для штрихового кодирования и пользователям технологии штрихового кодирования необходим общедоступный стандарт спецификаций символики, к которому можно обращаться при разработке оборудования или стандартов применений. Символика, представленная в данном стандарте, является общественным достоянием и не подлежит ограничениям для пользователей, лицензированию и взиманию взносов.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает:

- требования к символике штрихового кода PDF417;

- показатели символики PDF417, кодирование знаков данных, форматы символов, размеры, правила коррекции ошибки, алгоритм декодирования и совокупность параметров применения.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты <*>:

ИСО 646-91 Информационная технология - 7-битный кодированный набор знаков ИСО для обмена информацией

ИСО 8859-1-98 Обработка информации. Наборы 8-битных однобайтовых кодированных графических символов. Часть 1. Латинский алфавит N 1

ИСО/МЭК 15416-2000 "Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификации испытаний качества печати штриховых кодов - Линейные символы"

ЕН 796-96 Штриховое кодирование. Идентификаторы символик

ЕН 1556-98 Штриховое кодирование. Терминология

--------------------------------

<*> Соответствие межгосударственных стандартов и государственных стандартов Российской Федерации международным стандартам приведено в Приложениях W и X. Международные спецификации, указанные в разделе 2 ИСО/МЭК 15438, перенесены в раздел "Библиография" ([1] и [5]).

3. ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

3.1. Определения

Применительно к настоящему стандарту использованы следующие термины и определения, данные в ЕН 1556:

Алгоритм (algorithm), стандарт применения (application standard), версия КОИ-7 (ASCII), автораспознавание (autodiscrimination), штрих (bar), штриховой код (bar code), двунаправленность декодирования (bi-directional), двоичный (binary), бит (bit), кодовое слово (codeword), столбец символа штрихового кода (column), непрерывный штриховой код (continuous code), знак данных (data character), кодовое слово данных (data codeword), уплотнение данных (data compaction), поле данных символа (data region), алгоритм декодирования (decode algorithm), декодер (decoder), элемент символа штрихового кода (element), кодирование (encode), уровень коррекции ошибок (error correction level), визуальное представление знаков (human readable character), начальные нули (leading zeros), линейная символика (linear symbology), модуль (module), расчет "по модулю" контрольного знака (modulo), многострочная символика (multi-row symbology), n, k символика (n, k symbology), набор цифровых знаков (numeric), дополнение символа штрихового кода (overhead), знак-заполнитель (pad character), кодовое слово-заполнитель (pad codeword), свободная зона (quiet zone), рекомендуемый алгоритм декодирования (reference decode algorithm), строка символа штрихового кода (row), сканер (scanner), самоконтроль знака символа штрихового кода (self-checking), пробел символа штрихового кода (space), знак СТАРТ (start character), знак СТОП (stop character), коэффициент сжатия символа штрихового кода (symbol aspect ratio), знак символа (symbol character), символика штрихового кода (symbology), идентификатор символики (symbology identifier), длина символа штрихового кода (symbol width), размер X (X-dimension), размер Y (Y-dimension).

В настоящем стандарте применяют также следующие термины с соответствующими определениями:

3.1.1. Модель базового канала (Basic Channel Model): стандартная система кодирования и передачи данных штрихового кода, в которой с выхода декодера поступают байты данных сообщения, но не передается никакой управляющей информации о сообщении.

Примечание. В соответствии с данной моделью декодер работает в режиме базового канала

3.1.2. Последовательность штрихов и пробелов (bar-space sequence): последовательность, представляющая ширину элементов знака символа в модулях.

3.1.3. Кластер (cluster): одно из трех подмножеств самостоятельных знаков символа PDF417, в котором знаки символа соответствуют особым структурным правилам, используемым при декодировании символики.

3.1.4. Режим уплотнения (compaction mode): наименование каждого из трех алгоритмов уплотнения данных PDF417: режим текстового уплотнения (Text Compaction mode), режим цифрового уплотнения (Numeric Compaction mode) и режим байтового уплотнения (Byte Compaction mode), эффективно преобразующих 8-битные байты данных в кодовые слова PDF417.

3.1.5. Кодовое слово коррекции ошибок (Error correction codeword): кодовое слово в символе, которое кодирует значение, получаемое из алгоритма исправления ошибок кодовых слов для декодирования обнаруженных ошибок и их исправления в зависимости от уровня коррекции ошибок.

3.1.6. Интерпретация расширенного канала (Extended Channel Interpretation): процедура, применяемая в некоторых символиках, включая PDF417, для точной замены интерпретации по умолчанию иной интерпретацией.

Примечание. Интерпретация, изначально предназначенная для формирования символа, может быть восстановлена после декодирования сканированного символа для воссоздания сообщения данных в его исходном формате.

3.1.7. Модель расширенного канала (Extended Channel Model): система кодирования и передачи байтов данных сообщения и управляющей информации о сообщении, в которой управляющая информация передается с использованием управляющей последовательности интерпретации расширенного канала.

Примечание. Декодер, соответствующий данной модели, работает в режиме расширенного канала.

3.1.8. Функциональное кодовое слово (function codeword): кодовое слово в символике, которое инициирует определенную операцию в символике.

Примечание. Функциональное кодовое слово используется, например, для перехода между кодированными наборами данных, вызова схемы уплотнения, программирования считывающего устройства и вызова интерпретаций расширенного канала.

3.1.9. Идентификатор глобальной метки (Global Label Identifier): процедура в рамках символики PDF417, предназначенная для замены интерпретации по умолчанию иной интерпретацией.

Примечания:

1. Назначение указанной процедуры идентично назначению интерпретации расширенного канала.

2. Связанная с символикой система идентификаторов глобальных меток предшествовала независимой от символики системе интерпретации расширенного канала.

3.1.10. Макро PDF417 (Macro PDF417): процедура в символике PDF417 по логической передаче данных из компьютерного файла в комплект связанных символов PDF417.

Примечания:

1. Эта процедура значительно расширяет емкость данных по сравнению с емкостью единичного символа.

2. Настоящая процедура подобна параметру структурированного соединения, применяемому в других символиках.

3.1.11. Кодовое слово фиксации в режиме (Mode Latch codeword): кодовое слово, которое используется для перехода из одного режима в другой, который будет действовать до применения кодового слова фиксации в режиме или регистра в режиме либо до окончания символа.

3.1.12. Кодовое слово регистра в режиме (Mode Shift codeword): кодовое слово, которое используется для перехода из одного режима в другой только для одного кодового слова, после чего режим кодирования возвращается к исходному.

3.1.13. Кодовое слово индикатора строки (Row Indicator codeword): кодовое слово PDF417, примыкающее к знаку СТАРТ или знаку СТОП в строке, которое кодирует информацию о структуре символа PDF417: идентификацию строки, общее количество строк и столбцов и уровень коррекции ошибки.

3.1.14. Кодовое слово дескриптора длины символа (Symbol Length Descriptor): кодовое слово в символе PDF417, кодирующее общее количество кодовых слов данных в символе.

Примечание. Дескриптор длины символа всегда должен быть первым кодовым словом в символе PDF417.

3.2. Обозначения математических символов и операций

В настоящем стандарте используются следующие обозначения математических символов, которые согласуются с наиболее общим использованием системы счисления:

A - коэффициент сжатия символа (symbol aspect ratio) PDF417 (отношение высоты к длине);

b - ширина элемента в знаке символа;

c - количество столбцов в символе в области данных (за исключением знаков СТАРТ и СТОП и кодовых слов индикаторов строк);

d - кодовое слово данных, включая все функциональные кодовые слова;

E - кодовое слово коррекции ошибок;

e - расстояние между подобными краями в знаке символа;

F - номер строки;

f - количество ошибок подстановки;

H - высота символа, включая свободную зону;

K - номер кластера;

k - количество кодовых слов коррекции ошибок;

L - левый индикатор строки (Left row indicator);

L - количество стираний;

M - количество первоначальных кодовых слов данных, предшествующих дополнению дескриптора длины символа и любых кодовых слов-заполнителей (pad);

N - общее количество кодовых слов данных, включая дескриптор длины символа и все кодовые слова-заполнители;

P - шаг или ширина знака символа;

- горизонтальная свободная зона;

- вертикальная свободная зона;

R - правый индикатор строки (Right row indicator);

r - число строк в символе;

s - уровень коррекции ошибок;

W - длина символа, включая свободную зону;

X - размер X или ширина модуля;

Y - высота модуля (также именуется высотой строки).

В настоящем стандарте используют также следующие обозначения для математических операций:

div - оператор целоисчисленного деления с округлением в меньшую сторону;

INT - целое число, полученное в результате округления в меньшую сторону до целого значения, с отбрасыванием десятых долей;

mod - положительный остаток целого числа после деления.

Примечание. Если остаток окажется отрицательным, для получения положительного результата прибавляют значение делителя. Например, остаток от деления -29160 на 929 равен -361. При прибавлении к остатку -361 делителя 929 получают положительное значение 568.

3.3. Сокращения

В настоящем стандарте применяют следующие сокращения:

ECI - интерпретация расширенного канала;

GLI - идентификатор глобальной метки.

4. ТРЕБОВАНИЯ К СИМВОЛИКЕ PDF417

4.1. Показатели символики

4.1.1. Основные показатели

Символика штрихового кода PDF417 (русское обозначение ПДФ417) имеет следующие основные показатели:

a) кодируемый набор знаков:

в режиме текстового уплотнения (4.4.2) позволяет кодировать все графические знаки КОИ-7, т.е. знаки с десятичными значениями от 32 до 126 включительно в соответствии с ИСО/МЭК 646 <*>, а также некоторые управляющие знаки,

--------------------------------

<*> Версия 7-битного кодированного набора знаков для обмена и обработки информации по ИСО 646 соответствует набору С0 ссылочной версии КОИ-7Н0 по ГОСТ 27463 и набору Г0 версии КОИ-8 В1 по ГОСТ Р 34.303. В ИСО/МЭК 15438 указанная версия обозначена как ASCII.

в режиме байтового уплотнения (4.4.3) позволяет кодировать все 256 значений 8-битных байтов. Этот режим включает все знаки КОИ-7 с десятичными значениями от 0 до 127 включительно и предусматривает поддержку международных наборов знаков,

в режиме цифрового уплотнения (4.4.4) позволяет эффективно кодировать цифровые последовательности данных,

различные функциональные кодовые слова для управления;

b) структура знака символа: знаки (n, k, m), представленные 17 модулями (n), элементами - 4 штрихами и 4 пробелами (k), с самым крупным элементом шириной в 6 модулей (m);

c) максимально возможное количество знаков данных в символе (при нулевом уровне коррекции ошибок) - 925 кодовых слов данных, позволяющих закодировать:

в режиме текстового уплотнения - 1850 знаков (2 знака данных на кодовое слово),

в режиме байтового уплотнения - 1108 знаков (1,2 знака данных на кодовое слово),

в режиме цифрового уплотнения - 2710 знаков (2,93 знака данных на кодовое слово).

При минимальном рекомендуемом уровне коррекции ошибок (error correction level) имеется 863 кодовых слов данных, позволяющих закодировать:

в режиме текстового уплотнения - 1726 знаков (2 знака данных на кодовое слово),

в режиме байтового уплотнения - 1033 знака (1,2 знака данных на кодовое слово),

в режиме цифрового уплотнения - 2528 знаков (2,93 знака данных на кодовое слово);

d) размер символа:

количество строк - от 3 до 90,

количество столбцов - от 1 до 30,

длина в модулях - от 90X до 583X, включая свободные зоны,

максимальное количество кодовых слов - 928,

максимальное количество кодовых слов данных - 925.

Поскольку может быть задано как число строк, так и число столбцов, при печати может быть изменен и коэффициент сжатия символа PDF417 для выполнения требований по размещению;

e) задаваемая коррекция ошибок - от 2 до 510 кодовых слов на символ (4.7);

f) знаки, не относящиеся к знакам данных:

на строку - 73 модуля, включая свободные зоны,

на символ - не менее трех дополнительных кодовых слов, представленных в виде знаков символа;

g) тип кода - непрерывный, многострочный, двухмерный;

h) самоконтроль знака - присутствует;

i) двунаправленное декодирование - присутствует.

4.1.2. Дополнительные свойства

В символике PDF417 к дополнительным свойствам (обязательным или необязательным) относят:

a) уплотнение данных (обязательное свойство).

Установлены три схемы уплотнения совокупности знаков данных в кодовые слова. Обычно данные непосредственно не представляются на основе "один знак - одно кодовое слово" (4.4.2 - 4.4.4);

b) интерпретации расширенного канала (необязательное свойство).

Данный механизм позволяет кодировать до 811 800 различных наборов знаков данных или интерпретаций (4.5);

c) Макро PDF417 (необязательное свойство).

Данный механизм предоставляет логическое и последовательное представление файлов данных в ряде символов PDF417. Таким образом, вплоть до 99 999 символов PDF417, могут быть связаны или соединены и отсканированы в любом порядке для правильного восстановления исходного файла данных (4.13);

d) декодируемость от края до края (обязательное свойство).

PDF417 может декодироваться измерением размеров от края одного элемента знака символа до соответствующего края другого элемента (4.3.1);

e) перекрестное сканирование строк (обязательное свойство).

Для перекрестного сканирования строк в PDF417 используют сочетание трех следующих показателей:

- синхронизацию по горизонтали или синхронизацию по времени,

- идентификацию строки,

- синхронизацию по вертикали использованием значения кластеров для обеспечения локального распознавания строк.

При использовании данного сочетания одиночное линейное сканирование при пересечении ряда строк позволяет получить неполное декодирование данных, если хотя бы один полный знак символа в строке был декодирован и получено значение его кодового слова. В дальнейшем с помощью алгоритма декодирования отдельные кодовые слова могут быть соединены в значащую матрицу;

f) коррекция ошибок (обязательное свойство).

Пользователь может задать один из девяти уровней коррекции ошибок. На всех уровнях, кроме нулевого, возможно не только обнаружение ошибок, но и исправление ошибочно закодированных или недостающих кодовых слов (4.7);

g) Компакт PDF417 (Compact PDF417) (необязательное свойство).

В относительно "чистой" среде возможно сокращение некоторых строк со знаками, не относящимися к данным (4.12).

Примечание. В предыдущей версии показателей PDF417 данное свойство именовалось "Сокращенный PDF417" ("Truncated PDF417"). Термин Компакт PDF417 (Compact PDF417) является предпочтительным во избежание путаницы с наиболее общим использованием термина "сокращенный"

4.2. Структура символа

4.2.1. Параметры символа PDF417

Любой символ PDF417, состоящий из множества выровненных по вертикали строк, должен содержать не менее трех строк (но не более 90). Любая строка должна содержать не менее одного знака символа (но не более 30 знаков символа) без учета столбцов знаков СТАРТ, СТОП и столбцов индикатора строк. Символ должен включать свободные зоны со всех 4-х сторон. На рисунке 1 приведен символ PDF417 с закодированными данными: PDF417 Symbology Standard.

Рисунок 1. Структура символа PDF417.

4.2.2. Параметры строки

Каждая строка PDF417 должна содержать:

a) начальную свободную зону,

b) знак СТАРТ,

c) знак символа левого индикатора строки,

d) от 1 до 30 знаков символа,

e) знак символа правого индикатора строки,

f) знак СТОП,

g) конечную свободную зону.

Примечание. Число знаков символа (или кодовых слов), приведенных в перечислении d), соответствует числу столбцов в символе PDF417.

4.2.3. Последовательность кодовых слов

Символ PDF417 может содержать до 928 знаков символа или кодовых слов.

Примечание. Термин "Знак символа PDF417" рекомендуется использовать для обозначения напечатанной комбинации штрихов и пробелов; "кодовое слово" - для числового значения знака символа.

Кодовые слова должны быть приведены в следующей последовательности:

a) первое кодовое слово - дескриптор длины символа - всегда должно кодировать общее количество кодовых слов данных в символе, включая сам дескриптор длины символа, кодовые слова данных и кодовые слова-заполнители, за исключением числа кодовых слов коррекции ошибок;

b) кодовые слова формируют по старшинству разрядов подлежащих кодированию знаков. Могут быть вставлены функциональные знаки для уплотнения данных;

c) кодовые слова-заполнители помогают представлять последовательности кодовых слов в виде прямоугольной матрицы. Кодовые слова-заполнители можно также использовать для формирования дополнительных полных конечных строк с целью получения желаемого коэффициента сжатия или установленного в нормативном документе по применению;

d) необязательный управляющий блок Макро PDF417;

e) кодовые слова коррекции ошибки для обнаружения и исправления ошибок.

Кодовые слова должны быть расположены таким образом, чтобы кодовое слово позиции старшего разряда примыкало к дескриптору длины символа (Symbol Length Descriptor), а кодовые слова кодировались слева направо от верхнего ряда к нижнему. На рисунке 2 представлена в виде схемы последовательность для символа, подобного представленному на рисунке 1. На рисунке 2 используется уровень коррекции ошибок 1 и требуется одно кодовое слово для полного заполнения матрицы символа.

Обозначения:

- дескриптор длины символа;

- закодированное представление данных;

- кодовое слово-заполнитель.

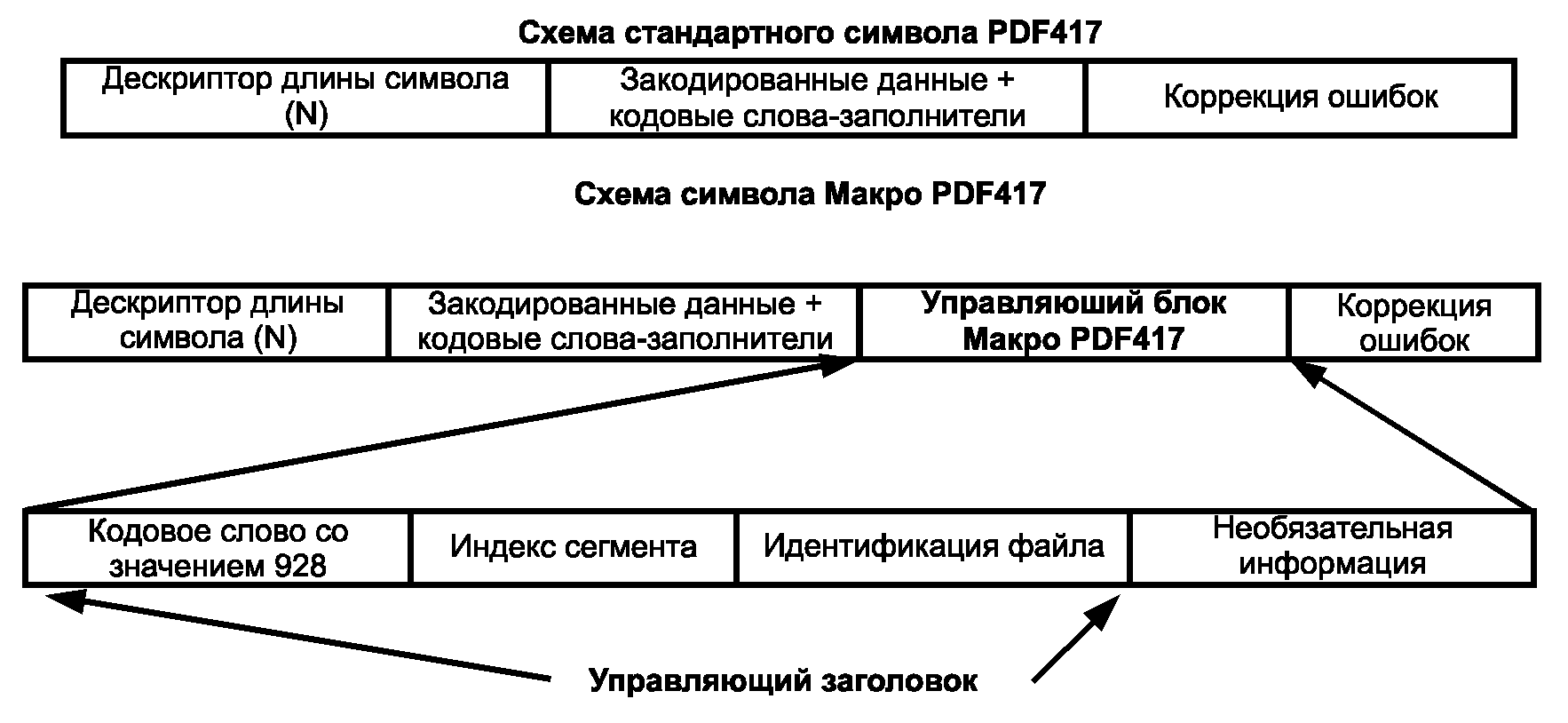

Рисунок 2. Пример схемы размещения символа PDF417

Примечание. Значения L, R, d и E определены в 3.2.

Правила и рекомендации по определению структуры матрицы приведены в 4.9.

4.3. Основное кодирование

4.3.1. Структура знака символа

Каждый знак символа PDF417 должен состоять из следующих элементов: четырех штрихов и четырех пробелов, ширина каждого из которых может быть от 1 до 6 модулей. Совокупная ширина 4 штрихов и 4 пробелов должна составлять 17 модулей. Знаки символа PDF417 могут быть декодированы путем измерения расстояний "e" внутри знака.

Каждый знак символа задается последовательностью штрихов и пробелов из восьми цифр, которые представляют ширину в модулях каждого из восьми элементов этого знака символа. На рисунке 3 представлен знак символа с последовательностью штрихов и пробелов 51111125.

Рисунок 3. Знак символа PDF417.

В PDF417 имеется 929 установленных значений знаков символа (кодовых слов), пронумерованных от 0 до 928.

Кодовые слова представлены в виде трех взаимоисключающих наборов знаков символа или кластеров. Каждый кластер кодирует 929 допустимых кодовых слов PDF417 в виде различных комбинаций штрихов и пробелов так, что один кластер отличается от другого. Кластеры обозначают номерами 0, 3, 6. Задание кластера распространяется на все знаки символа PDF417, за исключением знаков СТАРТ и СТОП.

Номер кластера K определяют по следующей формуле

где

- ширина в модулях соответственно четырех штрихов.

Номер кластера K для знака символа, представленного на рисунке 3, составляет

Значения кодовых слов и последовательности штрихов и пробелов для каждого кластера знаков символа приведены в Приложении A.

4.3.2. Знаки СТАРТ и СТОП

Знаки СТАРТ и СТОП должны быть представлены в соответствии с таблицей 1 и рисунком 4.

Таблица 1

Последовательность штрихов и пробелов для знаков

СТАРТ и СТОП

Знак	Последовательность штрихов и пробелов
Знак	B	S	B	S	B	S	B	S	B
СТАРТ	8	1	1	1	1	1	1	3
СТОП	7	1	1	3	1	1	1	2	1

Примечания:

1. Знаки PDF417 СТАРТ и СТОП уникальны тем, что в них присутствуют элементы шириной более 6 модулей.

2. Знак СТОП имеет один дополнительный элемент - штрих шириной 1 модуль.

Последовательность штрихов и пробелов в знаках СТАРТ и СТОП должна быть одинаковой для всех строк.

Рисунок 4. Знаки PDF417 СТАРТ и СТОП.

4.4. Высокоуровневое кодирование данных

Высокоуровневое кодирование преобразовывает знаки данных в соответствующие им значения кодовых слов.

При высокоуровневом кодировании используют схемы уплотнения данных. Соответствие заданных пользователем данных и последовательностей кодовых слов в PDF417 устанавливают три режима уплотнения данных:

текстовое (4.4.2),

байтовое (4.4.3),

цифровое (4.4.4).

Данная цепочка байтов данных может быть представлена различными последовательностями кодовых слов в зависимости от кодирования переходов между режимами и подрежимами уплотнения. В символе PDF417 нет специального способа кодирования данных.

В каждом режиме предусмотрены 900 кодовых слов для кодирования данных и иных функций в рамках этого режима. Оставшиеся 29 кодовых слов предназначены для специальных функций (4.4.1), независимых от текущего режима уплотнения.

PDF417 также поддерживает систему интерпретации расширенного канала, позволяющую точно кодировать разные интерпретации данных в символе (4.5).

4.4.1. Функциональные кодовые слова

Кодовые слова со значениями от 900 до 928 (далее - кодовые слова от 900 до 928) назначены в качестве функциональных кодовых слов:

- для переключения между режимами (4.4.1.1),

- для усовершенствованных применений, использующих интерпретации расширенного канала,

- для других усовершенствованных применений (4.4.1.3 и 4.4.1.4).

В настоящее время кодовые слова от 903 до 912 и от 914 до 920 зарезервированы. В таблице 2 приведен полный список назначенных и зарезервированных функциональных кодовых слов, функции которых установлены в 4.4.1.1 - 4.4.1.4. Зарезервированные кодовые слова представлены в 4.4.6.

Таблица 2

Назначение функциональных кодовых слов PDF417

Значение кодового слова	Функция	Наименование кодового слова		Пункт настоящего стандарта
Значение кодового слова	Функция	русское	международное	Пункт настоящего стандарта
900	Фиксация режима в режиме текстового уплотнения	Фиксация в режиме текстового уплотнения	Text Compaction mode latch	4.4.1.1
901	Фиксация режима в режиме байтового уплотнения	Фиксация в режиме байтового уплотнения	Byte Compaction mode latch	4.4.1.1
902	Фиксация режима в режиме цифрового уплотнения	Фиксация в режиме цифрового уплотнения	Numeric Compaction mode latch	4.4.1.1
903 - 912	Зарезервированы	-	-	-
913	Переключение регистра в режим байтового уплотнения	Регистр в режиме байтового уплотнения	mode shift to Byte Compaction mode	4.4.1.1
914 - 920	Зарезервированы	-	-	-
921	Инициализация считывающего устройства	Инициализация считывающего устройства	reader initialisation	4.4.1.4
922	Конечное кодовое слово для управляющего блока Макро PDF417	Ограничитель Макро PDF417	Macro PDF417 Terminator	4.13
923	Метка последовательности для идентификации необязательных полей в управляющем блоке Макро PDF417	Начало необязательного поля Макро PDF417	Beginning of Macro PDF417 Optional Field	4.13
924	Фиксация режима в режиме байтового уплотнения (используется отлично от 901)	Фиксация в режиме байтового уплотнения	Byte Compaction mode latch	4.4.1.1
925	Идентификатор для задаваемой пользователем интерпретации расширенного канала	Идентификатор ECI пользователя	identifier for a user defined ECI	4.5
926	Идентификатор общего назначения формата ECI	Идентификатор общего назначения формата ECI	identifier for a general purpose ECI format	4.5
927	Идентификатор ECI для набора знаков или кодовой страницы	Идентификатор ECI для набора знаков или кодовой страницы	identifier for an ECI of a character set or code page	4.5
928	Кодовое слово - Макрометка для указания начала управляющего блока Макро PDF	Начало управляющего блока Макро PDF417 или Макромаркер	Beginning of Macro PDF417 Control Block or Macro marker	4.13

4.4.1.1. Функциональные коды для перехода режима

В одном символе PDF417 предусмотрена возможность двухстороннего переключения режимов с требуемой частотой. Рекомендации по выбору режимов приведены в 4.4.5.

Для перехода из текущего режима в требуемый режим (который будет оставаться в действии до тех пор, пока он не будет изменен на другой) должно использоваться кодовое слово фиксации в режиме. Для этой функции предназначены кодовые слова 900 - 902 и 924 (таблица 3).

Таблица 3

Кодовые слова установления режима и перехода между режимами

Требуемый режим	Фиксация в режиме	Регистр в режиме
Текстовое уплотнение	900	913
Байтовое уплотнение	901/924
Цифровое уплотнение	902
Примечание. В таблице указаны кодовые слова, используемые для перехода в требуемый режим

Кодовое слово регистра в режиме 913 вызывает временный переход из режима текстового уплотнения в режим байтового уплотнения. Этот переход действует только для следующего кодового слова, после чего должен вернуться прежний подрежим режима текстового уплотнения. Кодовое слово 913 может применяться только в режиме текстового уплотнения; его использование установлено в 4.4.2.4.

Порядок перехода между тремя режимами установлен в таблице 4 и на рисунке 5.

Таблица 4

Таблица перехода между режимами, представляющая кодовые

слова и их функции

Исходный режим	Кодовое слово, используемое для перехода в требуемый режим
	текстового уплотнения	байтового уплотнения	цифрового уплотнения
Текстовое уплотнение	900 (фиксация в режиме текстового уплотнения)	913 (регистр в режиме байтового уплотнения)	902 (фиксация в режиме цифрового уплотнения)
		901 (фиксация в режиме байтового уплотнения)
		924 (фиксация в режиме байтового уплотнения)
Байтовое уплотнение	900 (фиксация в режиме текстового уплотнения)	901 (фиксация в режиме байтового уплотнения)	902 (фиксация в режиме цифрового уплотнения)
		924 (фиксация в режиме байтового уплотнения)
Цифровое уплотнение	900 (фиксация в режиме текстового уплотнения)	901 (фиксация в режиме байтового уплотнения)	902 (фиксация в режиме цифрового уплотнения)
		924 (фиксация в режиме байтового уплотнения)

Регистр в режиме (Mode Shift)

Фиксация в режиме (Mode Latch)

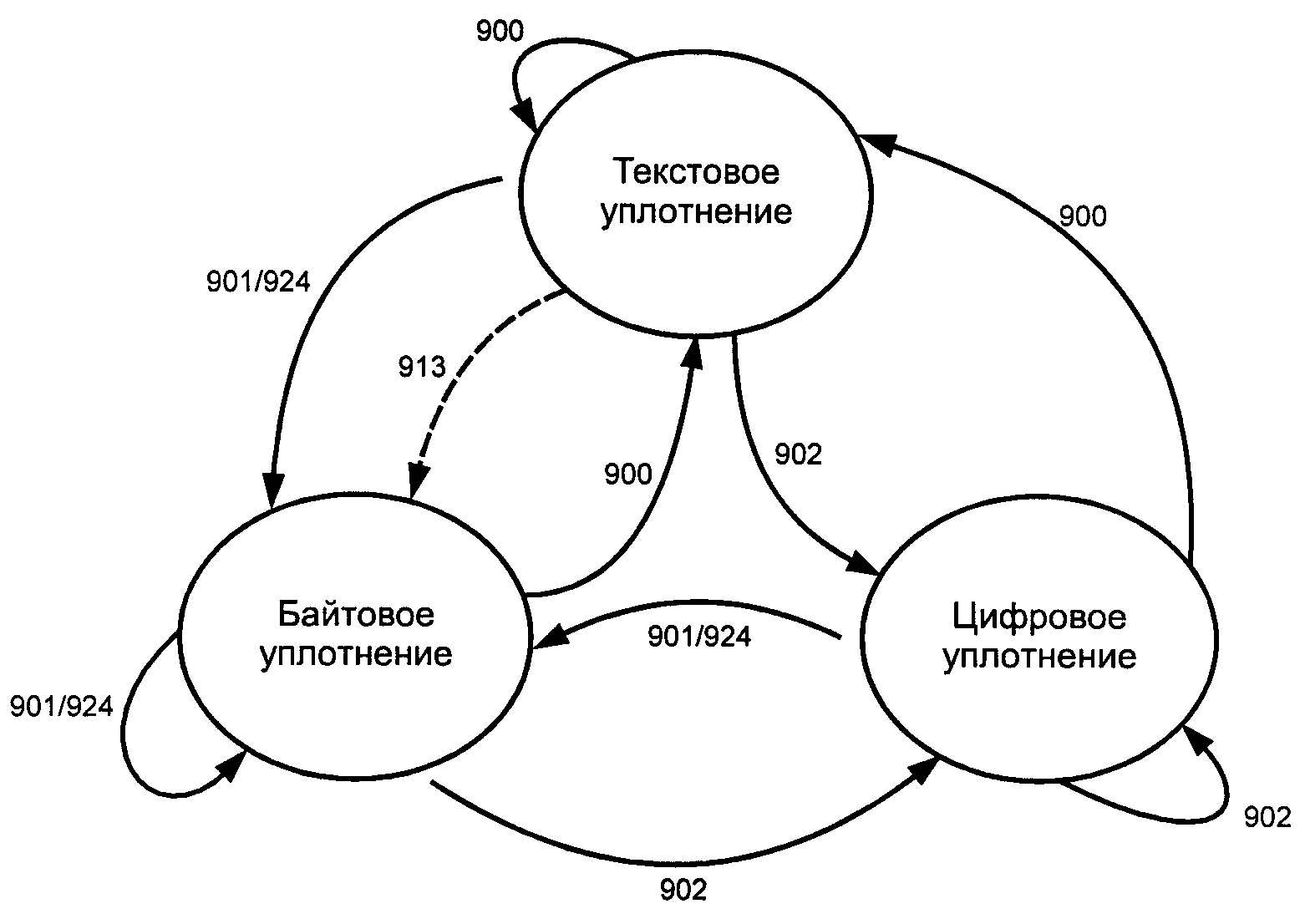

Рисунок 5. Возможные переходы между режимами.

Правила перехода в режим байтового уплотнения приведены в 4.4.3.1.

4.4.1.2. Функциональные кодовые слова для перехода к интерпретациям расширенного канала

Кодовое слово интерпретации расширенного канала (кодовое слово ECI) может быть использовано для перехода к особой интерпретации, которая будет действовать до другого кодового слова ECI или до окончания данных. Для этой функции назначены кодовые слова от 925 до 927 (4.5).

4.4.1.3. Функциональные кодовые слова для Макро PDF417

Символы Макро PDF417 (в соответствии с 4.13) должны использовать кодовое слово 928 в начале управляющего блока Макро PDF417. Кодовые слова 922 и 923 используют для особых функций в Макро PDF417.

4.4.1.4. Функциональное кодовое слово для инициализации считывающего устройства

Кодовое слово используют для указания считывающему устройству, что данные, заключенные внутри символа, являются программным кодом для инициализации считывающего устройства. Кодовое слово 921 должно быть первым кодовым словом после дескриптора длины символа. В случае применения последовательности инициализации Макро PDF417 в каждом символе должно появляться кодовое слово 921.

Данные, содержащиеся в инициализации символа или в последовательности символов, не должны передаваться считывающим устройством.

4.4.2. Режим текстового уплотнения

Режим текстового уплотнения включает все графические знаки версии КОИ-7 (т.е. знаки с десятичными значениями от 32 до 126) и три управляющих знака версии КОИ-7: ГТ (HT) или ГОРИЗОНТАЛЬНОЕ ТАБУЛИРОВАНИЕ (десятичное значение знака 9), ПС (LF) или ПЕРЕВОД СТРОКИ (десятичное значение знака 10) и ВК (CR) или ВОЗВРАТ КАРЕТКИ (десятичное значение знака 13).

Примечание. В скобках приведены международные обозначения управляющих знаков (Приложение V).

Режим текстового уплотнения предусматривает также различные знаки с функциями фиксации и переключения регистра, которые используют исключительно в рамках режима текстового уплотнения.

В режиме текстового уплотнения осуществляется кодирование до двух знаков в кодовом слове. Правила уплотнения для преобразования данных в кодовые слова PDF417 приведены в 4.4.2.2. Переключения подрежимов приведены в 4.4.2.3.

4.4.2.1. Подрежимы режима текстового уплотнения

Режим текстового уплотнения предусматривает четыре подрежима:

- прописных букв (Alpha) (прописные буквы латинского алфавита),

- строчных букв (Lower) (строчные буквы латинского алфавита),

- смешанных знаков (Mixed) (числа и некоторые знаки пунктуации),

- знаков пунктуации (Punctuation).

В каждом подрежиме содержится 30 знаков, в том числе знаки фиксации в подрежиме (sub-mode latch) и регистра в подрежиме (sub-mode shift).

Режимом уплотнения по умолчанию для PDF417 должен быть режим текстового уплотнения в подрежиме прописных букв. При переходе из другого режима кодовое слово фиксации в режиме текстового уплотнения должно всегда переключать в подрежим прописных букв режима текстового уплотнения.

Все знаки и их значения приведены в таблице 5.

Таблица 5

Определение подрежимов режима текстового уплотнения

30 базовых значений	Подрежимы режима текстового уплотнения
	прописных букв (Alpha)		строчных букв (Lower)		смешанных знаков (Mixed)		знаков пунктуации (Punctuation)
	Знак	КОИ-7	Знак	КОИ-7	Знак	КОИ-7	Знак	КОИ-7
0	A	65	a	97	0	48	;	59
1	B	66	b	98	1	49	<	60
2	C	67	c	99	2	50	>	62
3	D	68	d	100	3	51	@	64
4	E	69	e	101	4	52	[	91
5	F	70	f	102	5	53	\	92
6	G	71	g	103	6	54	]	93
7	H	72	h	104	7	55	_	95
8	I	73	i	105	8	56		96
9	J	74	j	106	9	57	~	126
10	K	75	k	107	&	38	!	33
11	L	76	l	108	ВК (CR)	13	ВК (CR)	13
12	M	77	m	109	ГТ (HT)	9	ГТ(HT)	9
13	N	78	n	110	,	44	,	44
14	O	79	o	111	:	58	:	58
15	P	80	p	112	#	35	ПС (LF)	10
16	Q	81	q	113	-	45	-	45
17	R	82	r	114	.	46	.	46
18	S	83	s	115	$	36	$	36
19	T	84	t	116	/	47	/	47
20	U	85	u	117	+	43		34
21	V	86	v	118	%	37	\|	124
22	W	87	w	119	*	42	*	42
23	X	88	x	120	=	61	(	40
24	Y	89	y	121		94	)	41
25	Z	90	z	122	pl		?	63
26	Пробел (space)	32	Пробел (space)	32	Пробел (space)	32	{	123
27	ll		as		ll		}	125
28	ml		ml		al			39
29	ps		ps		ps		al
Примечания
1. Обозначения:
al - знак фиксации в подрежиме прописных букв (latch to Alpha)
as - знак регистра в подрежиме прописных букв (shift to Alpha)
ml - знак фиксации в подрежиме смешанных знаков (latch to Mixed)
pl - знак фиксации в подрежиме знаков пунктуации (latch to Punctuation).
2. В графах "Знак" представлена интерпретация по умолчанию идентификатора глобальной метки GLI 0 и интерпретация расширенного канала ECI 000002 для значений байтов, представленных в соседних графах "КОИ-7". Каждая величина, указанная в таблице, представляет собой половину кодового слова, т.е. значения от 0 до 29 (4.4.2.2).
3. В графах "Знак" в скобках указаны международные обозначения знаков.

4.4.2.2. Правила уплотнения для кодирования в режиме текстового уплотнения

В режиме текстового уплотнения пары знаков данных должны быть представлены одним кодовым словом. Значения знаков данных находятся в диапазоне от 0 до 29 (т.е. 30 базовых значений) и указаны в таблице 5. В каждой паре из 30 базовых значений первое или находящееся слева значение пары должно обозначать значение h более высокого порядка, следующее значение пары - значение более низкого порядка 1.

Закодированное кодовое слово в PDF417 определяется по формуле

d = h x 30 + 1,

где d установлено в 3.2.

Эта формула также распространяется на 30 базовых значений для функций фиксации в подрежиме (sub-mode latch) и регистра в подрежиме (sub-mode shift) в рамках режима текстового уплотнения. Для переключения между подрежимами следует использовать соответствующие значения знаков фиксации в подрежиме (sub-mode latch) и регистра в подрежиме (sub-mode shift). Если в результате кодирования последовательности знаков не получено четное число 30 базовых значений, следует использовать специальную методику, приведенную в 4.4.2.4.

Приведенный пример кодирования (таблица 6) представляет, каким образом достигается уплотнение в режиме текстового уплотнения.

Подлежащие кодированию данные: PDF417.

Таблица 6

Пример кодирования в режиме текстового уплотнения

Пары знаков	h	1	h x 30 + 1	Значение кодового слова
P D	15	3	15 x 30 + 3	453
F ml	5	28	5 x 30 + 28	178
4 1	4	1	4 x 30 + 1	121
7 сзп (ps)	7	29	7 x 30 + 29	239
Примечания
1. ml - знак фиксации в подрежиме смешанных знаков используется для переключения с целью кодирования цифровых знаков.
2. Знак ps используется в этом примере как значение-заполнитель, могут использоваться и другие значения знаков регистра в подрежиме и фиксации в подрежиме (4.4.2.4).

Данные PDF417 представлены кодовыми словами 453, 178, 121, 239.

4.4.2.3. Переключение подрежимов режима текстового уплотнения (функции фиксации в подрежиме и регистра в подрежим)

Переключение из одного подрежима в другой в пределах режима текстового уплотнения должно выполняться с помощью значений знаков фиксации в подрежиме и регистра в подрежиме, заданных для подрежима и действовавших до переключения.

Знак регистра в подрежиме должен использоваться для переключения из одного подрежима режима текстового уплотнения в другой только для одного знака данных. Последующие кодовые слова возвращаются в подрежим, который использовался непосредственно до знака регистра в подрежиме (кроме случая, когда знак ps используется в качестве знака-заполнителя, в соответствии с 4.4.2.4). Функции знака регистра в подрежиме:

ps - переключение регистра в подрежим знаков пунктуации (shift to punctuation sub-mode),

as - переключение регистра в подрежим прописных букв (shift to uppercase alphabetic sub-mode).

Знак фиксации в подрежиме должен использоваться для переключения из одного подрежима режима текстового уплотнения в другой, который будет действовать до тех пор, пока не будет явно задействован другой знак регистра в подрежиме или знак фиксации в подрежиме. Функции знака фиксации в подрежиме:

al - фиксация в подрежиме прописных букв (latch to uppercase alphabetic sub-mode),

ll - фиксация в подрежиме строчных букв (latch to lowercase alphabetic sub-mode),

ml - фиксация в подрежиме смешанных знаков (цифровые или другие знаки пунктуации) (latch to mixed sub-mode),

pl - фиксация в подрежиме знаков пунктуации (latch to punctuation sub-mode).

Внутри каждого подрежима режима текстового уплотнения допускается ограниченный набор функций фиксации в подрежиме и переключения регистра в подрежим (таблица 5). В таблице 7 представлены переключения подрежимов режима текстового уплотнения; на рисунке 6 приведена схема данного процесса.

Примечание. После знака фиксации в подрежиме может следовать другой знак фиксации в подрежиме или знак регистра в подрежиме; но после знака регистра в подрежиме не может следовать ни знак фиксации в подрежиме, ни знак регистра в подрежиме.

Таблица 7

Переключения подрежимов в режиме текстового уплотнения

Исходный подрежим	Знаки для переключения в требуемый подрежим
Исходный подрежим	прописных букв	строчных букв	смешанных знаков	знаков пунктуации
Прописные буквы		ll	ml	ps
Строчные буквы	as		ml	ps
Смешанные знаки	al	ll		ps
Смешанные знаки	al	ll		pl
Знаки пунктуации	al

Обозначения:

- фиксация в подрежиме;

- переключение регистра в подрежим;

ll - знак фиксации в подрежиме строчных букв;

ps - знак регистра в подрежиме знаков пунктуации;

ml - знак фиксации в подрежиме смешанных знаков;

as - знак регистра в подрежиме прописных букв;

al - знак фиксации в подрежиме прописных букв;

pl - знак фиксации в подрежиме знаков пунктуации

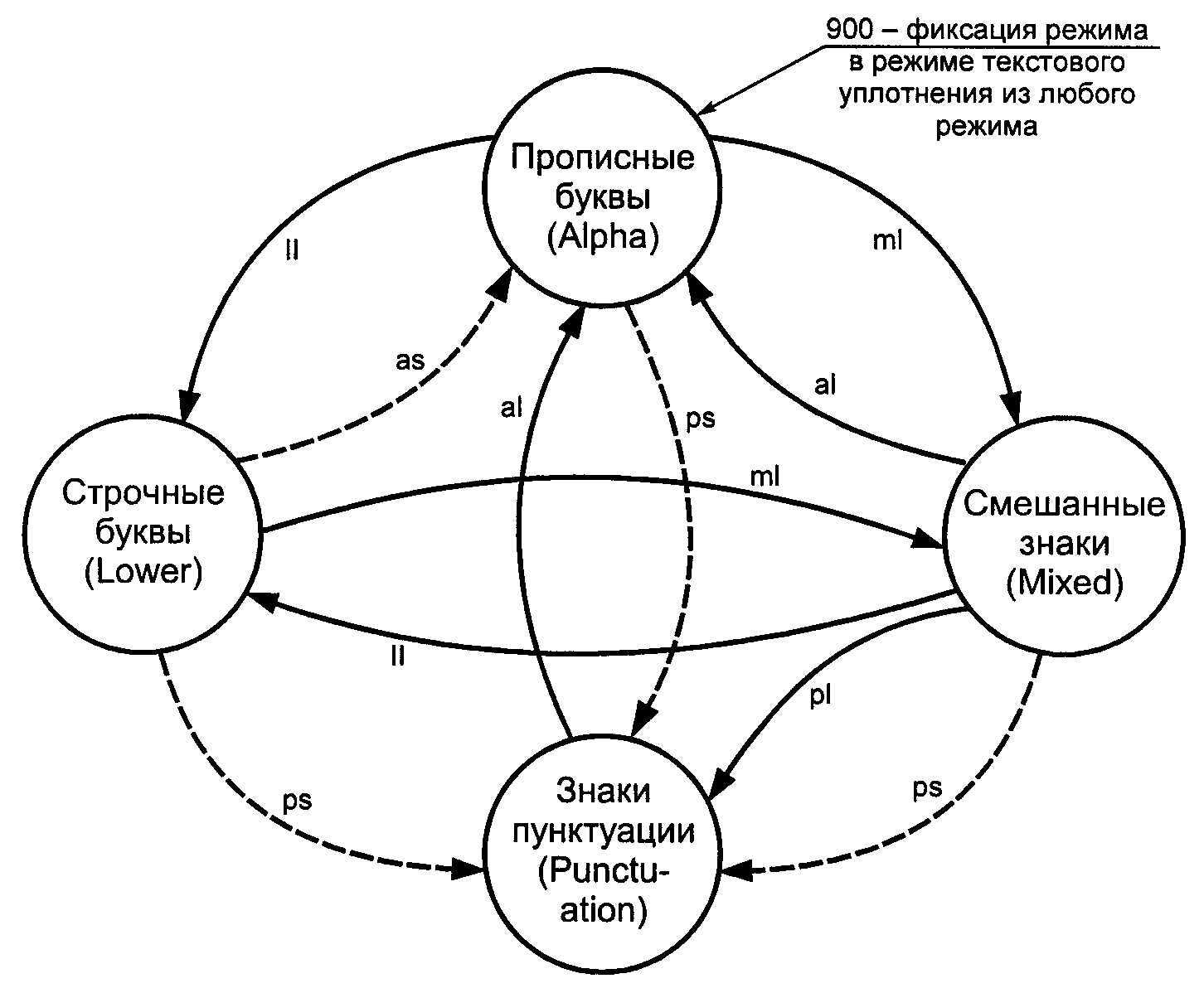

Рисунок 6. Переключения подрежимов в режиме текстового

уплотнения

4.4.2.4. Методика применения знака-заполнителя в режиме текстового уплотнения

Если последовательность знаков из 30 базовых значений в режиме текстового уплотнения не является четным числом, то к окончанию последовательности знаков добавляют знак-заполнитель (пример в таблице 6). Поскольку в режиме текстового уплотнения нет специальных нулевых функций, знаки фиксации в подрежиме и регистра в подрежиме должны использоваться в соответствии с приведенной ниже методикой:

a) если последовательность знаков представляет собой окончание данных или за последовательностью знаков в режиме текстового уплотнения следует фиксация в другом режиме уплотнения, знаком-заполнителем может быть любой знак регистра в подрежиме или фиксации в подрежиме;

b) если за последовательностью знаков в режиме текстового уплотнения следует функция переключения регистра в режим байтового уплотнения (кодовое слово 913) для кодирования знака в режиме байтового уплотнения, можно применять два способа в зависимости от подрежима режима текстового уплотнения, использованного до переключения регистра в режим байтового уплотнения;

1) если подрежим режима текстового уплотнения не является подрежимом знаков пунктуации, то должен использоваться знак со значением 29 (ps) из 30 базовых значений при условии, что кодирование вернется к тому же подрежиму режима текстового уплотнения. Декодер должен игнорировать знак ps, который непосредственно предшествует кодовому слову 913,

2) если подрежимом режима текстового уплотнения является подрежим знаков пунктуации, используют знак со значением 29 (al) из 30 базовых значений. Декодер не должен игнорировать знак (al), и таким образом осуществится возврат в подрежим прописных букв.

4.4.2.5. Переключение из режима текстового уплотнения

Режим текстового уплотнения может завершиться с окончанием символа или любым из нижеперечисленных кодовых слов:

900 (фиксация в режиме текстового уплотнения);

901 (фиксация в режиме байтового уплотнения);

902 (фиксация в режиме цифрового уплотнения);

924 (фиксация в режиме байтового уплотнения);

928 (начало управляющего блока Макро);

923 (начало необязательного поля Макро PDF417);

922 (ограничитель Макро PDF417).

Последние три кодовых слова могут встречаться только внутри управляющего блока Макро PDF417 символа Макро PDF417 (4.13.1). На режим текстового уплотнения также влияет присутствие зарезервированного кодового слова (4.4.6).

Если декодер находится в режиме текстового уплотнения и встречается кодовое слово 913 (регистр в режиме байтового уплотнения), он декодирует кодовое слово, которое следует за кодовым словом 913, как отдельный двоичный байт и затем возвращается к режиму текстового уплотнения. Подрежим, в который возвращается декодер, является самым последним фиксированным подрежимом, который действовал до кодового слова 913; знак регистра в подрежиме ps, непосредственно предшествующий кодовому слову 913, игнорируют.

Если декодер находится в режиме текстового уплотнения и встречает кодовое слово 900 (фиксация в режиме текстового уплотнения), декодер вернется в подрежим прописных букв.

4.4.3. Режим байтового уплотнения

Режим байтового уплотнения позволяет кодировать последовательность 8-битного набора байтов в последовательность кодовых слов преобразованием базы 256 в базу 900, при этом достигается коэффициент уплотнения, равный шести байтам на пять кодовых слов (1,2:1).

Набор знаков и их значения (от 0 до 255) приведены в Приложении B. Они должны рассматриваться как заданная по умолчанию интерпретация графических и управляющих знаков. При вызове интерпретаций расширенного канала (ECI) (4.5) эта интерпретация может быть задана как ECI 000000 или ECI 000002 (4.5.2).

4.4.3.1. Переход в режим байтового уплотнения

Для режимов текстового или цифрового уплотнения при переходе в режим байтового уплотнения необходимо использовать одно из следующих кодовых слов:

- 924 (фиксация в режиме байтового уплотнения) - при общем числе знаков в режиме байтового уплотнения, подлежащих кодированию, кратном 6;

- 901 (фиксация в режиме байтового уплотнения) - при общем числе знаков в режиме байтового уплотнения, подлежащих кодированию, не кратном 6;

- 913 (регистр в режиме байтового уплотнения), которое может использоваться вместо кодового слова 901, когда в режиме байтового уплотнения подлежит кодированию одиночный знак.

4.4.3.2. Правила уплотнения для кодирования одиночного знака в режиме байтового уплотнения (с использованием кодового слова регистра в режиме байтового уплотнения 913)

Для кодирования одиночного знака в режиме байтового уплотнения значение кодового слова должно соответствовать десятичному значению (от 0 до 255) знака версии КОИ-8 (в соответствии с Приложением B).

4.4.3.3. Правила уплотнения для кодирования протяженных цепочек знаков в режиме байтового уплотнения (с использованием кодовых слов фиксации в режиме байтового уплотнения 924 или 901)

Для кодирования знака данных режима байтового уплотнения используют следующую процедуру:

устанавливают общее число знаков режима байтового уплотнения;

при наличии числа, кратного 6, используют кодовое слово 924 (фиксация в режиме байтового уплотнения), в противном случае используют кодовое слово 901 (фиксация в режиме байтового уплотнения);

количество знаков в режиме байтового уплотнения разбивают на последовательности из 6 знаков слева направо (от позиций старших разрядов к младшим). Если количество знаков менее 6, следует перейти к шагу 7;

десятичные значения шести байтов данных, подлежащих кодированию в режиме байтового уплотнения, обозначают как ряд от

до

(где

является первым байтом данных);

преобразуют базу 256 в базу 900 для получения последовательности из 5 кодовых слов (в Приложении C определен алгоритм и приведен пример);

при необходимости повторяют операцию на этапе 3;

для оставшихся знаков режима байтового уплотнения при использовании кодового слова фиксации в режиме байтового уплотнения 901 (т.е. когда количество знаков режима байтового уплотнения в последней группе менее 6) значением (значениями) кодового слова (слов) должно быть десятичное значение (десятичные значения) (от 0 до 255) знака (знаков) (в соответствии с примером кодирования, приведенным в Приложении B) от позиций старших разрядов к младшим.

Примечание. Режим байтового уплотнения, следующий за кодовым словом 901 (фиксация в режиме байтового уплотнения), предполагает, что общее число байтов, подлежащих кодированию, не является кратным 6. Если число байтов, подлежащих кодированию в режиме байтового уплотнения, кратно 6, для соответствия настоящим правилам кодирования следует закодировать, разместить в любой точке символа кодовое слово фиксации в режиме байтового уплотнения 901 или 924. Например, кодовое слово 924, представленное в качестве первого или второго кодового слова, будет идентифицировать следующую за ним последовательность кодовых слов режима байтового уплотнения как кодируемое число байтов, кратное 6. В качестве альтернативы кодовое слово 901 может быть вставлено в любую позицию в пределах последовательности кодовых слов режима байтового уплотнения, что разделит эту последовательность на две части, из которых ни одна не кодирует число байтов, кратное 6.

Если в режимах текстового или цифрового уплотнения требуется дополнительное кодирование, следует использовать соответствующие знаки фиксации в режиме (4.4.1.1).

4.4.3.4. Переход из режима байтового уплотнения

Режим байтового уплотнения может быть завершен с окончанием символа или любым из указанных кодовых слов:

900 (фиксация в режиме текстового уплотнения);

901 (фиксация в режиме байтового уплотнения);

902 (фиксация в режиме цифрового уплотнения);

924 (фиксация в режиме байтового уплотнения);

928 (начало управляющего блока Макро PDF417);

923 (начало необязательного поля Макро PDF417);

922 (ограничитель Макро PDF417).

Три последних кодовых слова могут встречаться только внутри управляющего блока Макро PDF417 символа Макро PDF417 (в соответствии с 4.13.1). На режим байтового уплотнения также влияет присутствие зарезервированного кодового слова (в соответствии с 4.4.6).

Повторный вызов режима байтового уплотнения (посредством использования кодового слова 901 или 924 во время действия режима байтового уплотнения) служит для завершения предыдущего режима байтового уплотнения группирования в 6 знаках режима байтового уплотнения, как указано в 4.4.3.3, и затем для начала нового группирования. Эта процедура может быть необходима при кодировании номера назначения интерпретации расширенного канала (ECI assignment number) (в соответствии с 4.5.3.2).

В ходе процесса декодирования в режиме байтового уплотнения обработка последней группы кодовых слов различна в зависимости от того, каким кодовым словом (901 или 924) был вызван режим байтового уплотнения.

Если режим байтового уплотнения вызван кодовым словом 924, то общее число кодовых слов в пределах режима уплотнения должно быть кратным 5. В противном случае символ является дефектным. Все группы из 5 кодовых слов декодируют в виде групп из 6 байтов.

Если режим байтового уплотнения вызван кодовым словом 901, то последнюю группу кодовых слов четко интерпретируют как один байт на кодовое слово, без уплотнения. Следовательно, если последняя группа состоит из пяти кодовых слов, группу интерпретируют как 5 байтов, а не 6.

4.4.4. Режим цифрового уплотнения

Режим цифрового уплотнения является методом уплотнения данных с базы 10 в базу 900 и должен использоваться для кодирования протяженных цепочек последовательных цифровых разрядов. Режим цифрового уплотнения позволяет кодировать до 2,93 цифровых разрядов на кодовое слово.

4.4.4.1. Переключение в режим цифрового уплотнения

Вызов режима цифрового уплотнения может быть осуществлен из режимов байтового или текстового уплотнения с использованием кодового слова фиксации в режиме цифрового уплотнения 902.

4.4.4.2. Правила уплотнения для кодирования протяженных цепочек последовательных цифровых разрядов

Для уплотнения цифровых данных используют следующую процедуру.

Следует разделить цепочку цифр на группы из 44 цифр, за исключением последней группы, которая может содержать меньшее количество цифр.

В каждой группе к позиции старшего разряда должна быть добавлена цифра 1 для исключения потери начальных нулей.

Пример: Исходные данные: 00246812345678

После выполнения этапа 2: 1 00246812345678

Примечание. Начальная цифра 1 исключается в алгоритме декодирования.

Следует провести преобразование базы 10 в базу 900. В Приложении D установлен алгоритм преобразования и приведен пояснительный пример.

При необходимости повторяют операцию на этапе 2.

Для определения точного числа кодовых слов в режиме цифрового уплотнения могут использоваться следующие правила:

группы из 44 цифровых разрядов уплотнены в 15 кодовых словах;

для групп более коротких цифровых последовательностей число кодовых слов можно вычислить следующим образом:

кодовые слова = INT (количество цифровых разрядов/3) + 1

Пример:

Для последовательности из 28 разрядов

INT (28/3) + 1

= 9 + 1

= 10 кодовых слов

4.4.4.3. Переход из режима цифрового уплотнения

Режим цифрового уплотнения может быть завершен с окончанием символа или с помощью любого из указанных кодовых слов:

900 (фиксация в режиме текстового уплотнения);

901 (фиксация в режиме байтового уплотнения);

902 (фиксация в режиме цифрового уплотнения);

924 (фиксация в режиме байтового уплотнения);

928 (начало управляющего блока Макро PDF417);

923 (начало необязательного поля Макро PDF417);

922 (ограничитель Макро PDF417).

Последние три кодовых слова могут встречаться только внутри управляющего блока Макро PDF417 символа Макро PDF417 (4.13.1). На режим цифрового уплотнения также влияет присутствие зарезервированного кодового слова (4.4.6).

Повторный вызов режима цифрового уплотнения (путем использования кодового слова 902 не выходя из режима цифрового уплотнения) служит для завершения группирования текущего режима цифрового уплотнения, как указано в 4.4.4.2, и для начала нового группирования. Эта процедура может быть необходима при кодировании номера назначения интерпретации расширенного канала (в соответствии с 4.5.3.4).

В ходе процесса декодирования для режима цифрового уплотнения результат преобразования базы 900 в базу 10 должен привести к числу, в котором разрядом старшего порядка является 1. Если преобразование базы 900 в базу 10 не имеет результатом число, начинающееся с 1, символ должен рассматриваться как дефектный. Начальная 1 исключается при получении исходного числа.

4.4.5. Рекомендации по выбору подходящего режима уплотнения

Все базовые разработки при печати и сканировании символов PDF417 должны предусматривать три режима: текстовое уплотнение, байтовое уплотнение, цифровое уплотнение. Набор знаков по умолчанию для режима текстового уплотнения должен соответствовать установленному в Приложении B. Режим текстового уплотнения обычно эффективнее режима байтового уплотнения для кодирования текстовых файлов стандартной версии КОИ-7 в связи с большим уплотнением знаков КОИ-7 с десятичными значениями 9, 10, 13 и от 32 до 126.

Режим цифрового уплотнения должен использоваться для протяженных цепочек цифр.

Рекомендации по переключению между режимами для получения наименьшего числа кодовых слов приведены в виде алгоритма в Приложении P.

4.4.6. Обработка зарезервированных кодовых слов PDF417

4.4.6.1. Краткий обзор

Символы PDF417, предназначенные для использования в открытых системах, не должны использовать кодовые слова, которые обозначены как зарезервированные (4.4.1) в настоящем стандарте. Однако декодирующее оборудование должно поддерживать передачу зарезервированных кодовых слов, используя управляющие последовательности в соответствии с 4.17.4. Декодирующее оборудование также может поддерживать опцию обработки таких символов как дефектных, что может произойти при работе в режиме базового канала.

Системы приема должны отбрасывать данные, содержащие любые управляющие последовательности, использующие зарезервированные кодовые слова до тех пор, пока в систему не внесут новое определение для ранее зарезервированного кодового слова.

4.4.6.2. Создание будущего использования зарезервированных кодовых слов

Любые новые кодовые слова, подлежащие определению в будущих редакциях настоящего стандарта, должны иметь свои правила кодирования, направленные на обеспечение обратной совместимости с ранее установленным оборудованием. В частности:

- если новое сигнальное кодовое слово (отличное от кодового слова нового режима уплотнения) закодировано, непосредственно за ним должна следовать соответствующая функция фиксации в режиме уплотнения, чтобы последующие кодовые слова интерпретировались и передавались в качестве набора байтов, а не в качестве серий управляющих неинтерпретируемых кодовых слов. При использовании данного подхода будут достигнуты желаемые результаты при согласовании декодирующего оборудования, соответствующего исходному PDF417 и настоящему стандарту, вне зависимости от использования данным оборудованием исходного или нового протокола передачи;

- в системе приема декодер интерпретаций расширенного канала будет обрабатывать управляющие интерпретации расширенного канала (т.е. управляющие блоки Макро PDF417) и управляющие неинтерпретируемые кодовые слова) до интерпретируемых интерпретаций расширенного канала (таких, как схемы шифрования и наборы знаков). Поэтому схема декодирования должна учесть следующий порядок операций:

1) если присутствуют интерпретации расширенного канала - ECI управляющего блока Макро PDF417 (Macro PDF417 Control Block), то они будут использоваться для компоновки полного набора байтов в соответствующем порядке;

2) кодовые слова управления данными будут преобразованы декодером ECI в соответствии с правилами нового режима уплотнения или сигнальной ECI. Полученные в результате байты данных будут вставлены в соответствующие места внутри потока байтов;

3) к полученному в результате потоку байтов будет применяться набор знаков или другие интерпретируемые ECI.

4.5. Интерпретация расширенного канала

Протокол интерпретации расширенного канала (далее - протокол ECI) позволяет выходному потоку данных иметь интерпретации, отличные от интерпретаций набора знаков по умолчанию. Протокол ECI полностью определяется в ряде символик, включая PDF417.

Примечание. Первоначально для PDF417 была установлена особая схема символики, именуемая идентификаторами глобальной метки (Global Label Identifiers) (далее - GLI). Процессы кодирования и декодирования интерпретации расширенного канала (далее - ECI) идентичны ранее опубликованным спецификациям к GLI PDF417 ([2] и [3]). Однако протокол передачи для декодированных сообщений в соответствии с ранее опубликованными спецификациями PDF417 ([2] и [3]) в части GLI отличается от протокола передачи для ECI. Также имеются отличия по отношению к использованию ECI с Макро PDF417. Настоящий стандарт позволяет использовать ранние и современные протоколы таким образом, чтобы устаревшее и новое оборудование были совместимы.

В PDF417 поддерживаются пять основных типов интерпретаций:

a) наборы знаков (или кодовые страницы);

b) интерпретации общего назначения, например шифрование данных и уплотнение данных (в отличие от режимов уплотнения символики);

c) задаваемые пользователем интерпретации для замкнутых систем;

d) передача управляющей информации для Макро PDF417 (Macro PDF417);

e) передача неинтерпретируемых кодовых слов PDF417.

Передача протокола ECI представлена в полном объеме в [1]. Протокол обеспечивает согласованный метод точного определения отдельных интерпретаций или значений байтов перед печатью и после декодирования.

ECI идентифицируется 6-разрядным номером, который закодирован в символе PDF417 с помощью одного из трех специальных кодовых слов, за которым следует одно или два кодовых слова (4.5.1). Особая ECI может быть вызвана в любой точке закодированного сообщения в соответствии с правилами режимов уплотнения (в соответствии с 4.5.3).

Использование протокола ECI возможно только с декодерами, имеющими возможность передачи идентификатора символики (4.17.5). Декодеры, которые не имеют возможности передачи идентификатора символики, не могут точно передать управляющие последовательности из любого символа, в котором содержится интерпретация расширенного канала.

4.5.1. Кодирование номера назначения интерпретации расширенного канала

ECI можно вызвать в любом месте потока данных при соблюдении условий, установленных в 4.5.3. После совершения вызова ECI возможно переключение между любыми режимами уплотнения. Используемый режим уплотнения строго определяют закодированные 8-битные значения данных, не зависящие от действующей ECI. Например, кодирование последовательности со значениями от 48 до 57 (десятичные значения) будет иметь наибольшую эффективность в режиме цифрового уплотнения, даже если последовательность не будет интерпретироваться как цифры.

Номер назначения интерпретации расширенного канала (далее - номер назначения ECI) закодирован в одной из трех последовательностей кодовых слов ECI, которые начинаются с кодовых слов 927, 926 или 925. Для кодирования номера назначения ECI используется одно или два дополнительных кодовых слова. В таблице 8 представлены правила кодирования.

Таблица 8

Кодирование номеров назначения ECI

Номер назначения ECI	Последовательность кодовых слов	Кодовые слова	Область значений
От 000000 до 000899		927
От 000000 до 000899		Номер ECI
От 000900 до 810899		926
		Номер ECI div 900 - 1
		Номер ECI mod 900
От 810900 до 811799		925
От 810900 до 811799		Номер ECI - 810900

В PDF417 доступно 811800 возможных номеров назначения ECI.

Примечание. Метод кодирования идентичен схеме GLI, поддерживаемой в фирменных исходных спецификациях PDF417 и включенной в [2] и [3].

Пример процесса кодирования:

ECI = 013579

Кодовые слова: [926] [(13579 div 900) - 1] [13579 mod 900]

= [926] [15 - 1] [79]

= [926] [14] [79]

4.5.2. Заранее назначенные интерпретации расширенного канала

Для обеспечения обратной совместимости с действующими спецификациями символик, включая PDF417, заранее назначены следующие интерпретации расширенного канала:

- ECI 000000 (приравниваемая к исходному GLI 0) - схема кодирования по умолчанию кодирующего устройства, соответствующая исходным стандартам PDF417. Набор знаков представлен в Приложении A;

- ECI 000001 (приравниваемая к исходному GLI 1) - схема кодирования GLI ряда символик, где знаки с десятичными значениями от 0 до 127 идентичны знакам ИСО/МЭК 646 <*> (или [4]) и знаки с десятичными значениями от 128 до 255 идентичны знакам ИСО 8859-1.

--------------------------------

<*> 7-битный кодированный набор знаков по ИСО 646 соответствует набору ссылочной версии КОИ-7НО по ГОСТ 27463, за исключением двух знаков: в позиции 02/04 в ИСО 646 используют знак $ (ДЕНЕЖНЫЙ ЗНАК ДОЛЛАРА) (целочисленное значение 37) и в позиции 7/14 знак ~ (ТИЛЬДА) (целочисленное значение 111).

Примечание. Для ECI 000000 (эквивалентной GLI 0) и ИРК/ЕС1 000001 (эквивалентной GLI 1) требуется логическая схема с возвратом к GLI 0 в начале каждого закодированного символа комплекта символов Макро PDF417. Этот протокол не принят для других интерпретаций расширенного канала;

- ECI 000002 соответствует кодовой таблице (Приложение B), эквивалентной ECI 000000, без логической схемы с возвратом к GLI 0. Она является схемой кодирования по умолчанию для кодирующих устройств, полностью соответствующей настоящему стандарту;

- ECI 000003 соответствует кодовой таблице, эквивалентной ECI 000001, без логической схемы с возвратом к GLI 0.

ECI 000000 и ECI 000001 не допускается кодировать в одном и том же символе PDF417 или наборе символов Макро PDF417, за исключением интерпретаций расширенного канала, заданных пользователем. ECI 000002 и ECI 000003 обеспечивают совместимые альтернативы ECI 000000 и ECI 000001 соответственно и являются предпочтительными для использования в новых применениях.

Дополнительные интерпретации расширенного канала присваиваются в соответствии с правилами, приведенными в [5].

4.5.3. Кодирование последовательностей интерпретаций расширенного канала в рамках режимов уплотнения

Основной принцип кодирования заключается в том, что интерпретации расширенного канала используют в исходном потоке байтов данных (для обозначения разных интерпретаций) путем формирования модифицированного потока данных, который кодируется в символах PDF417 с использованием для большей эффективности режимов уплотнения символики. Кодирование ECI и специальное уплотнение символики формируют два независимых логических слоя в этом процессе.

Несмотря на то что назначения ECI и режимы уплотнения, как правило, могут перемежаться, некоторые их комбинации могут формировать нелогическую или неоднозначную ситуацию. В 4.5.3.1 - 4.5.3.5 определено, каким образом ECI могут быть встроены без появления неоднозначности путем установления надлежащего расположения управляющих последовательностей ECI.

4.5.3.1. Интерпретации расширенного канала и режим текстового уплотнения

Управляющая последовательность ECI может быть размещена в любом месте в рамках режима текстового уплотнения. Подрежим, вызванный непосредственно перед управляющей последовательностью ECI, сохраняется для кодирования сразу после этой последовательности. Поэтому функции фиксации в подрежиме и регистра в подрежиме сохраняются параллельно управляющей последовательности ECI и функция регистра в подрежиме непосредственно перед управляющей последовательностью кода ECI не игнорируется.

4.5.3.2. Интерпретации расширенного канала и режим байтового уплотнения, использующий кодовые слова 924 и 901 (фиксация в режиме байтового уплотнения)

При кодировании в режиме байтового уплотнения, использующего кодовое слово 924 (фиксация в режиме байтового уплотнения), управляющая последовательность ECI может быть размещена кодирующим устройством непосредственно после кодового слова 924 или соответственно на любой границе, отделяющей группы из пяти кодовых слов. Это необходимо для обеспечения однозначного расположения в декодированном потоке байтов для декодера, чтобы разместить управляющую последовательность.

Если декодер находится в версии 924 режима байтового уплотнения и обнаруживает управляющую последовательность ECI, которая следует за группой из пяти кодовых слов, он должен вывести шесть байтов данных, связанных с кодовыми словами перед управляющей последовательностью, вывести управляющую последовательность и затем продолжать сбор кодовых слов для декодирования в режиме байтового уплотнения. Если декодер обнаруживает управляющую последовательность ECI в иных, отличных от данных установленных местоположений, он должен рассматривать символ как дефектный.

При кодировании в режиме байтового уплотнения с использованием кодового слова 901 (фиксация в режиме байтового уплотнения) управляющая последовательность ECI может размещаться непосредственно:

- после кодового слова 901;

- после любого набора из пяти кодовых слов, кодирующих шесть байтов;

- после любых замыкающих однобайтовых кодовых слов в конце последовательности.

Примечание. Декодер не может допустить, чтобы из-за того, что управляющая последовательность ECI следует за набором из пяти кодовых слов, эти пять кодовых слов кодируют шесть байтов, а затем поток на входе длиной 6N + 5 (где N - целое число) будет иметь конечный набор из пяти кодовых слов, которые кодируют только пять байтов - один байт на одно кодовое слово. Следовательно, декодер должен в первом сканированном символе, минуя управляющую последовательность ECI, установить, где завершается режим 901 в соответствии с 4.4.3.4. На основе этой информации он может установить, каким образом была закодирована группа из пяти кодовых слов.

На рисунке 7 представлено допустимое расположение управляющих последовательностей ECI при кодировании в режиме байтового уплотнения. Если декодер встретит управляющую последовательность ECI внутри группы из пяти кодовых слов, он должен рассматривать символ как дефектный.

- кодовое слово режима байтового уплотнения;

- допустимое расположение управляющей

последовательности ECI

Рисунок 7. Допустимые расположения управляющих

последовательностей ECI при кодировании в режиме байтового

уплотнения

4.5.3.3. Интерпретации расширенного канала и режим байтового уплотнения, использующий кодовое слово 913 (регистр в режиме байтового уплотнения)

При кодировании в режиме байтового уплотнения, использующего кодовое слово 913 (регистр в режиме байтового уплотнения), управляющая последовательность ECI может быть размещена непосредственно:

- перед кодовым словом 913,

- за кодовым словом 913,

- за кодовым словом, следующим после кодового слова 913.

В первых двух случаях управляющая последовательность ECI выводится до закодированных байтов, в то время как в последнем случае управляющая последовательность ECI выводится после закодированного байта.

4.5.3.4. Интерпретации расширенного канала и режим цифрового уплотнения

Управляющую последовательность ECI не следует размещать внутри группы кодовых слов, подлежащих обработке преобразованием базы 10 в базу 900 (4.4.4.2). Она может быть размещена только внутри области режима цифрового уплотнения (обычно) на границе между группами из 15 кодовых слов. Это необходимо для обеспечения однозначного позиционирования в декодированном потоке байтов при размещении декодером управляющей последовательности.

Поэтому управляющую последовательность ECI размещают непосредственно:

- после кодового слова со значением 902;

- после 15-го кодового слова;

- после 30-го кодового слова;

- и т.д.

Если кодирующему устройству необходимо расположить управляющую последовательность ECI в позиции, которая не является кратной 15 кодовым словам, то оно должно рассматривать цифровой блок до ECI как завершенный объект в соответствии со вторым этапом 4.4.4.2. Кодирующее устройство должно повторно ввести режим цифрового уплотнения путем расположения в потоке другого кодового слова со значением 902, за которым следует управляющая последовательность ECI.

Если декодер обнаруживает управляющую последовательность ECI на одной из вышеуказанных пограничных точек, он должен генерировать байты данных, связанные с кодовыми словами до управляющей последовательности (при наличии таковых), генерировать управляющую последовательность и затем продолжить сбор кодовых слов для декодирования в режиме цифрового уплотнения. Если декодер обнаруживает управляющую последовательность ECI в иных позициях, отличающихся от установленных, он должен рассматривать символ как дефектный.

4.5.3.5. Комбинирование интерпретаций расширенного канала

Две или более управляющие последовательности (т.е. номера назначения ECI) могут быть расположены в любой точке, где возможно размещение надлежащим образом одной ECI, при том условии, что между ними размещены только кодовые слова, которые используют для кодирования управляющей последовательности ECI.

4.5.4. Протокол после декодирования

Протокол для передачи данных ECI должен соответствовать представленному в 4.17.2. Во время передачи интерпретаций расширенного канала идентификаторы символики (4.17.5) должны быть полностью реализованы, и соответствующий идентификатор символики должен быть передан в качестве преамбулы.

4.6. Определение последовательности кодовых слов

В процессе кодирования генерируется последовательность кодовых слов в виде

...

где d - кодовое слово данных, включая дескриптор длины символа и все кодовые слова функций;

n - общее количество кодовых слов данных, включая дескриптор длины символа, за исключением кодовых слов коррекции ошибки.

Дескриптор длины символа, обозначаемый

, должен быть первым кодовым словом данных. Его значение должно быть равно общему количеству кодовых слов данных n; при этом подсчете должен учитываться непосредственно сам дескриптор длины символа и поэтому его значение должно быть от 1 до 926.

В процессе кодирования должны быть установлены последовательности кодовых слов. По аналогии с исходными данными сначала должны следовать данные позиций старших разрядов, например текстовые и цифровые данные, которые читаются слева направо. Последовательность кодовых слов должна быть представлена таким образом, чтобы кодовые слова данных позиций старших разрядов, содержащие закодированные данные, были обозначены

. Последнее кодовое слово данных должно быть обозначено

Процесс, используемый для определения матрицы строк и столбцов символа (4.9.2), может потребовать дополнения замыкающими кодовыми словами-заполнителями для завершения последовательности кодовых слов данных.

4.7. Обнаружение и коррекция ошибок

Каждый символ PDF417 содержит минимум два кодовых слова коррекции ошибок. Кодовые слова коррекции ошибок позволяют как обнаруживать, так и исправлять ошибки.

4.7.1. Уровень коррекции ошибок

Уровень коррекции ошибки в символе PDF417 в момент создания символа является выборочным. В таблице 9 показано число кодовых слов коррекции ошибок для каждого уровня коррекции ошибок.

Таблица 9

Уровни коррекции ошибок и кодовые слова коррекции ошибок

Уровень коррекции ошибок	Общее число кодовых слов коррекции ошибок
0	2
1	4
2	8
3	16
4	32
5	64
6	128
7	256
8	512

4.7.2. Возможности для исправления ошибок

Исправление ошибок может использоваться для устранения дефектов на этикетке и ошибочного считывания в ходе процедуры декодирования. Для любого заданного уровня коррекции ошибок в символ PDF417 должно быть включено определенное количество кодовых слов коррекции ошибок. Используемый алгоритм кодовых слов коррекции ошибок должен позволять устранить два вида ошибок:

- стирание, обусловленное недостающим или не подлежащим декодированию кодовым словом,

- ошибку подстановки, обусловленную неправильно декодированным кодовым словом.

Схема коррекции ошибок требует наличия одного кодового слова коррекции ошибок для восстановления стирания и двух кодовых слов для устранения ошибки подстановки. Таким образом, заданный уровень коррекции ошибок может исправить любое сочетание ошибок подстановки и стираний, которое удовлетворяет уравнению

где 1, f и s соответствуют определениям, приведенным в 3.2.

Если использована большая часть возможностей по коррекции ошибок для восстановления стираний, возрастает вероятность наличия необнаруженных ошибок. Если исправлено менее четырех ошибок (за исключением s = 0), возможность коррекции ошибок уменьшается по уравнению:

где 1, f и s соответствуют определениям, приведенным в 3.2.

Пример:

Символ PDF417 с уровнем коррекции ошибок 3 предусматривает наличие 16 кодовых слов коррекции ошибок, из которых 14 могут использоваться для исправления ошибок и стираний. С их помощью может быть восстановлено до 13 стираний или до семи ошибок подстановки или любое сочетание 1 стираний и f ошибок подстановки по условиям приведенного выше практического уравнения. В таблице 10 установлены возможные сочетания.

Таблица 10

Возможные сочетания коррекции ошибок для уровня коррекции 3

Восстановленные ошибки подстановки	Восстановленные стирания	Определяющее уравнение
0	13 или менее
1	11 или менее
2	9 или менее	(количество ошибок < 4)
3	7 или менее	(количество ошибок < 4)
4	6 или менее
5	4 или менее
6	2 или менее	(количество ошибок > 4)
7	0	(количество ошибок > 4)

4.7.3. Определение кодовых слов коррекции ошибок

Кодовые слова коррекции ошибок определяют в два этапа:

- выбор уровня коррекции ошибок - определяет пользователь или требования, установленные применением (Приложение E);

- формирование кодовых слов коррекции ошибок - в соответствии с перечнем правил, приведенным в 4.10. Процедуры не могут быть использованы до тех пор, пока не будут определены все кодовые слова данных, включая кодовые слова-заполнители (4.9.2).

Примечание. Процедуры в соответствии с 4.3 - 4.9, 4.13 и 4.14 определяются пользователями. Прочие технические процедуры согласно 4.10, 4.11 и 4.15 выполняются оборудованием и требуют решений со стороны пользователя.

4.8. Размеры

Символы PDF417 должны соответствовать размерам, указанным в 4.8.1 - 4.8.3.

4.8.1. Минимальная ширина модуля (X)

Минимальная ширина модуля подлежит определению в нормативных документах, устанавливающих требования по применению. Она учитывает наличие оборудования для производства и считывания символов и соответствует основным требованиям, установленным применением.

Размер X должен оставаться неизменным в пределах всего символа.

Примечание. Действующие стандарты оценки качества символа штрихового кода (например, ИСО/МЭК 15416) не требуют измерения абсолютных размеров для оценки качества символа. Поэтому несоответствие любому минимальному размеру не является поводом для оценки символа как не соответствующего настоящему стандарту.

4.8.2. Высота строки (Y)

Для символов с рекомендуемым наименьшим уровнем коррекции ошибок Y >= 3X.

Для символов с уровнем коррекции ошибок меньшим, чем рекомендуемый наименьший уровень, Y >= 4X.

Рекомендуемый уровень коррекции ошибок приведен в Приложении E.

4.8.3. Свободные зоны

Наименьшая ширина горизонтальной свободной зоны (слева и справа от символа PDF417) - 2X.

Наименьший размер вертикальной свободной зоны (над и под символом PDF417) - 2X.

4.9. Определение формата символа

Матрицу символа PDF417, общий размер и форму символа определяют следующие факторы:

ширина модуля и коэффициент сжатия;

число строк и столбцов в матрице символа.

При создании символа PDF417 эти параметры выбирают сочетанием установок пользователя, ограничений, определяемых применением, и установок по умолчанию. Процесс выбора может повторяться до получения пользователем требуемого формата.

4.9.1. Определение коэффициента сжатия модуля

Коэффициент сжатия печатаемого модуля (aspect ratio of the module) определяют два размера:

X - требуемая ширина самого узкого штриха и самого узкого пробела;

Y - требуемая высота каждой строки.

Эти размеры определяются пользователем или нормативными документами, регламентирующими применение штрихового кода. Основным фактором, определяющим эти параметры, является разрешение систем печати и считывания, используемых в рамках конкретного применения (4.14).

4.9.2. Определение матрицы строк и столбцов символа

Для определения матрицы символа, т.е. числа строк r и числа столбцов c, учитывают следующие факторы:

- объем и тип данных, подлежащих кодированию;

- основные правила символики, определяющие, например, предельное число строк и столбцов (4.2.1 и 4.2.2);

- фактическое пространство для нанесения символа;

- более длинные строки приводят к уменьшенной вспомогательной части символа (включающей знаки СТАРТ и СТОП, индикаторы строки и области свободных зон);

- длина строки (включая свободные поля) должна быть меньше длины линии сканирования, регламентируемой или подразумеваемой в рамках применения;

- тип сканера, который может определять общий коэффициент сжатия символа;

- выбранный уровень коррекции ошибок.

Во многих применениях допустимая длина символа является первичным ограничением и матрицу символа можно определить фиксированным числом столбцов. В Приложении Q приведены рекомендации по определению матрицы символа.

После кодирования исходных данных с использованием выбранных режимов уплотнения известно число исходных кодовых слов данных m (до дополнения дескриптором длины символа и любыми кодовыми словами-заполнителями). После выбора числа строк и столбцов и уровня коррекции ошибок общее число кодовых слов данных n вычисляют по формуле

n = c x r - k

где c, k, n и r соответствуют определениям, приведенным в 3.2.

В матрице могут возникнуть ситуации, когда для достижения необходимого числа строк и столбцов требуется использование кодовых слов-заполнителей (условно используется кодовое слово со значением 900). Такая ситуация может произойти при

n > m + 1,

где m и n соответствуют определениям, приведенным в 3.2.

Дескриптору длины символа следует назначить значение n, определенное выше. Таким образом:

Требуемое число кодовых слов-заполнителей равно (n - m) - 1.

Кодовые слова-заполнители должны иметь значение 900 и размещаться в позициях младших разрядов последовательности кодовых слов данных, т.е. справа от исходного кодового слова данных в позиции самого младшего разряда (но до управляющего блока Макро PDF417, при наличии). Пример такого преобразования приведен ниже. Независимо от включения дескриптора длины символа и каких-либо кодовых слов-заполнителей последовательность кодовых слов должна оставаться идентичной последовательности, изначально произведенной при кодировании данных.

Пример

Пусть m = 246, c = 12, r = 24 и k = 32, тогда n = (c x r) - k = (12 x 24) - 32 = 256.

Примечание. Обозначения соответствуют указанным выше.

Значение дескриптора длины символа n равно 256.

Число кодовых слов-заполнителей равно: (n - m) - 1 = 256 - 246 - 1 =9.

В настоящем примере кодовые слова данных (до кодовых слов-заполнителей) начинаются с функции фиксации в режиме цифрового уплотнения (кодовое слово 902) и заканчиваются кодовым словом со значением 423. Все кодовые слова-заполнители являются кодовыми словами 900. Дополнение дескриптором длины символа и кодовыми словами-заполнителями представлено ниже:

Исходная последовательность кодовых слов данных			, ...,
Значения кодовых слов		902	, ...,	423
Дополненная последовательность кодовых слов данных			, ...,		, ...,
Значения кодовых слов	256	902	423	900	, ...,	900

4.10. Формирование кодовых слов коррекции ошибок

Кодовые слова коррекции ошибок формируют с помощью приведенной ниже процедуры и вычисляют на основе значений всех кодовых слов данных, включая дескриптор длины символа и все кодовые слова-заполнители. Последовательность кодовых слов должна быть представлена в виде

...

где

- дескриптор длины символа.

Полином данных символа представляет собой

Ниже приведено математическое описание вычисления кодовых слов коррекции ошибок для конкретного потока данных и выбранного уровня коррекции ошибок. Все арифметические действия должны быть выполнены по модулю 929.

Кодовые слова коррекции ошибок являются дополнением коэффициентов остатка, получающегося в результате деления полинома данных символа d(x), умноженного на

, на порождающий полином g(x). Отрицательные значения отражаются в поле Галуа GF (929) прибавлением 929 до получения значения >= 0.

Для вычисления коэффициентов для кодовых слов коррекции ошибок k, необходимых для уровня коррекции ошибок, используют порождающий полином:

где

- порождающий полином;

x - неизвестная переменная;

k - общее число кодовых слов коррекции ошибок;

- коэффициент показателей степеней x, образованный порождающим полиномом

Пример вычисления коэффициентов приведен в Приложении R.

В Приложении F приведены все значения коэффициентов, необходимые для кодирования символа PDF417 для любого уровня коррекции ошибок.

Кодовые слова коррекции ошибок должны вычисляться в соответствии с приведенным ниже алгоритмом с использованием следующих обозначений:

- кодовое слово данных

, ...,

;

- кодовое слово коррекции ошибок

, ...,

;

- коэффициент показателей степени числа x из порождающего полинома (пояснения приведены ниже, а значения - в Приложении F);

- временные переменные.

Алгоритм:

1. Обозначают последовательность кодовых слов данных

...

2. Устанавливают в исходное состояние кодовые слова коррекции ошибок

, ...,

для значения, равного нулю.

3. Для каждого кодового слова данных

НАЧАЛО

для каждого кодового слова коррекции ошибок

НАЧАЛО

КОНЕЦ

4. Для каждого кодового слова коррекции ошибок

подсчитывают дополнение:

НАЧАЛО

Если

не равно нулю

КОНЕЦ

Пример вычисления кодовых слов коррекции ошибок приведен в Приложении S.

Альтернативная процедура формирования кодовых слов коррекции ошибок с использованием схемы деления приведена в Приложении T.

4.11. Низкоуровневое кодирование

Низкоуровневое кодирование необходимо для преобразования значений кодовых слов в соответствующие знаки символа (последовательности штрихов и пробелов), при этом матрица символа должна быть фиксированной.

На рисунке 8 схематично представлены соответствующие позиции каждого кодового слова данных, кодового слова коррекции ошибок и индикаторов строк для символа PDF417.

Обозначения:

- левый индикатор строки;

- правый индикатор строки;

Затененная область - область кодовых слов данных

Незатененная область под областью кодовых слов - предназначена для кодовых слов коррекции ошибок

Рисунок 8. Схема размещения кодовых слов типового

символа PDF417

4.11.1. Кластеры

В PDF417 используют систему распознавания локальной строки для определения перехода от одной строки к другой.

Наборы кодовых слов представлены в каждом из трех кластеров. Кластеры имеют номера 0, 3 и 6. В Приложении A приведены соответствующие последовательности штрихов и пробелов для каждого знака символа, представляющие каждое кодовое слово и кластер.

Для кодирования индикаторов строк и других кодовых слов каждая строка должна содержать знаки символа (комбинации в виде штрихов и пробелов) только одного кластера. В первой строке используют знаки символа из кластера 0, во второй строке - из кластера 3, в третьей строке - из кластера 6, в четвертой строке - из кластера 0 и так далее. Последовательность кластеров 0, 3, 6 должна постоянно повторяться. Номер кластера K для любой строки вычисляют по формуле

K = ((номер строки - 1) mod 3) x 3,

где строки пронумерованы от 1 до r (в соответствии с 3.2).

Так как любые две смежные строки имеют разные кластеры, во время декодирования символа PDF417 декодер может использовать пути сканирования, пересекающие строки.

4.11.2. Определение матрицы символа

Матрицу строк и столбцов символа окончательно определяют в соответствии с процедурами, приведенными в 4.9.2. Они обеспечивают получение значений r и c.

4.11.3. Определение значений левого и правого индикаторов строк

Индикаторы строк в символе PDF417 - кодовые слова, которые должны кодировать несколько основных параметров: номер строки (F), число строк (r), число столбцов (c) и уровень коррекции ошибок (s). Эта информация должна быть отнесена к трем строкам и цикл должен повторяться непрерывно. Номер строки (F) должен быть закодирован в каждой строке.

4.11.3.1. Левый индикатор строк

Левый индикатор строк вычисляют по формулам:

при

где c, F r, s и K соответствуют определениям, приведенным в 3.2.

4.11.3.2. Правый индикатор строк

Правый индикатор строк вычисляют по формулам:

при

;

где c, F, r, s и K соответствуют определениям, приведенным в 3.2.

4.11.4. Кодирование строки

В каждой строке должны быть согласованы с номером кластера следующие знаки символа:

a) левый индикатор строки;

b) знаки символа, представляющие кодовые слова данных и (или) коррекции ошибок, в количестве, равном числу столбцов;

c) правый индикатор строки.

Знаки СТАРТ и СТОП должны быть одинаковыми для всех строк.

Символ должен кодироваться строка за строкой с включением числа c (числа столбцов) кодовых слов в каждой строке. Первая строка должна включать дескриптор длины символа в первом столбце. Последняя строка должна включать частично или полностью кодовые слова коррекции ошибок.

4.12. Компакт PDF417 (Compact PDF417)

Символы Компакт PDF417 являются возможным выбором. В случае использования Компакт PDF417 должен соответствовать требованиям Приложения G.

4.13. Макро PDF417 (Macro PDF417)

Макро PDF417 (Macro PDF417) предусматривает механизм разделения данных в файлах на блоки и представления их более чем в одном символе PDF417. Данный механизм идентичен свойству структурированного соединения в других символиках.

Каждый символ Макро PDF417 (Macro PDF417) должен содержать дополнительную управляющую информацию для обеспечения надлежащего восстановления исходного файла данных независимо от последовательности, в которой отдельные символы PDF417 сканируются и декодируются.

Для кодирования данных в Макро PDF417 (Macro PDF417) можно использовать до 99 999 отдельных символов PDF417.

Процедуры Макро PDF417 приведены в Приложении G.

4.13.1. Режимы уплотнения и Макро PDF417

Управляющий блок Макро PDF417 имеет предопределенный метод кодирования, так что кодовое слово 928 вызывает завершение любой последовательности режима уплотнения в теле символа. Поле индекса сегмента должно быть закодировано в режиме цифрового уплотнения. Каждое определенное необязательное поле Макро PDF417 имеет особые, изначально подразумеваемые режим и подрежим уплотнения, и начало нового необязательного поля служит окончанием режима уплотнения предыдущего поля (в соответствии с H.2.3) и вызывает собственный режим по умолчанию. В частности, даже если два следующих друг за другом необязательных поля используют один и тот же режим текстового уплотнения, когда встречается кодовое слово 923, подрежим прописных букв сбрасывается.

4.13.2. Интерпретации расширенного канала и Макро PDF417

В зависимости от ограничений, приведенных в 4.5.3, ECI могут встречаться в сообщениях, закодированных в отдельном символе или в наборе символов Макро PDF417 (Macro PDF417). Любая вызванная ECI должна применяться до окончания закодированных данных или до тех пор, пока не встретится другая ECI. Таким образом, интерпретация ECI может охватить два символа или более.

Интерпретация (интерпретации) расширенного канала в теле потока кодовых слов данных не распространяется на управляющий блок Макро PDF417, но возобновляется автоматически в начале следующего символа. Данные управляющего блока интерпретируются с помощью значения ECI по умолчанию (000002) до тех пор, пока управляющие последовательности ECI не будут явно закодированы в необязательном поле в управляющем блоке. Действие любой ECI такого рода автоматически заканчивается при окончании поля, в котором она присутствует.

Примечание. При реализации в качестве идентификаторов глобальной метки в соответствии с прежними спецификациями (например, [2] и [3]) кодирование подразумевает возврат к GLI 0 (равнозначному ECI 000000) в начале каждого символа. Если подразумевается, что в следующем символе сохраняется GLI 1, тогда в начале этого следующего символа должен быть явно закодирован GLI 1. В связи с тем что кодирующие устройства согласованы с этими ранее опубликованными стандартами, которые еще некоторое время будут в использовании, рекомендации по обеспечению совместимости с настоящими требованиями приведены в 4.17.6.

4.14. Рекомендации для пользователя

4.14.1. Визуальное представление

Символы PDF417 допускают кодирование больших объемов данных, в связи с этим печать визуальных представлений знаков данных может оказаться непрактичной. В качестве альтернативы символ может сопровождать описательный, а не дословный текст. Представление может быть отпечатано в любом месте вокруг символа, но без нарушения символа и свободных зон. Размеры знаков и шрифт не регламентированы настоящим стандартом, но могут устанавливаться в стандартах, регламентирующих требования по применению.

4.14.2. Возможность автоматического распознавания

PDF417 может использоваться в условиях автоматического распознавания с рядом других символик в соответствии с Приложением U.

4.14.3. Параметры применения, устанавливаемые пользователем

Параметры символов PDF417 должны определять стандарты, регламентирующие требования по применению в соответствии с требованиями, указанными в 4.14.3.1, 4.14.3.2.

4.14.3.1. Символика и размеры

Стандарты, регламентирующие требования по применению, должны устанавливать следующие параметры данных и символики, включая размеры:

a) выбор и использование интерпретаций расширенного канала, при необходимости, для расширения кодирования данных за пределами интерпретаций по умолчанию базовых режимов,

b) объем данных в символе, который может быть фиксированным, переменным или переменным до определенного значения,

c) выбор уровня коррекции ошибок,

d) диапазон размеров X,

e) диапазон размеров Y,

f) параметры символа - диапазон допустимых коэффициентов сжатия и (или) соответствие длины или высоты символа (любой из двух) наибольшим размерам.

Примечание. Дополнительные факторы, которые следует учитывать при определении применений PDF417, приведены в Приложениях Q и U.

4.14.3.2. Требования контроля

Параметры оценки символов определяют установлением класса качества в соответствии с ИСО/МЭК 15416 в стандарте, регламентирующем требования по применению.

Класс качества выражается в следующей форме:

класс/апертура/длина волны в максимуме интенсивности отраженного излучения.

Пример представления типов значений, которые необходимо отразить.

1,5/10/660,

где

- 1,5 - полный класс качества символа;

- 10 - ссылочный номер измерительной апертуры (в настоящем примере диаметр 0,25 мм);

- 660 - длина волн в максимуме интенсивности отраженного излучения в нанометрах.

Примечание. В ИСО/МЭК 15416 определены классы допустимых значений. Значения, соответствующие применению, должны быть установлены в стандарте, регламентирующем требования по применению.

4.14.4. Качество символа PDF417

Так как ИСО/МЭК 15416 не охватывает полностью испытания символов PDF417, в Приложении J приведены процедуры соответствия.

4.15. Рекомендуемый алгоритм декодирования

Рекомендуемый алгоритм декодирования для PDF417 приведен в Приложении K. Этот алгоритм должен быть основой для любых спецификаций оценки символов штрихового кода PDF417.

4.16. Процедура обнаружения ошибок и коррекции ошибок

В качестве составной части процедуры декодирования возможна реконструкция символа при наличии стираний и ошибок подстановки в пределах возможностей коррекции ошибок символа. Реконструкция может выполняться с помощью процедуры, описанной в Приложении L.

4.17. Передаваемые данные

4.17.1. Передаваемые данные в базовой интерпретации (по умолчанию)

Все кодовые слова данных должны быть переведены в данные для пользователя и переданы в виде 8-битовых байтов независимо от того, находятся ли эти данные в режимах текстового, байтового или цифрового уплотнения. Не подлежат передаче знаки СТАРТ и СТОП, индикаторы строк, дескриптор длины символа, кодовые слова переключения режима, кодовые слова-заполнители и кодовые слова коррекции ошибок.

4.17.2. Протокол передачи для интерпретаций расширенного канала

В системах, поддерживающих ECI, в каждой передаче должен использоваться префикс идентификатора символики (4.17.5 и Приложение M). Управляющие блоки Макро PDF417 (в случае если они передаются) должны обрабатываться как управляющий набор управляющих последовательностей, который работает совместно с протоколом передачи ECI (4.17.3 и Приложение H).

Три кодовых слова (со значениями 925, 926 и 927) являются сигналом для кодирования значения ECI и декодируются как значения байтов следующим образом:

1) если последовательность ECI начинается с кодового слова 927:

a) кодовое слово 927 передается в качестве управляющего знака со значением 92, который представляет знак ОБРАТНАЯ ДРОБНАЯ ЧЕРТА (\) при кодировании по умолчанию,

b) следующее кодовое слово преобразовано в 6-разрядное значение путем размещения начальных нулей перед кодовым словом. 6-разрядное значение передается как шесть соответствующих значений байтов с десятичными значениями от 48 до 57.

Пример:

Закодировано в символе - [927] [123]

Передача данных (десятичные значения байтов) - 92, 48, 48, 48, 49, 50, 51

Интерпретация в знаках КОИ-7 - \000123

2) если последовательность ECI начинается с кодового слова 926:

a) кодовое слово 926 передается как управляющий знак с десятичным значением 92,

b) следующие два кодовых слова преобразуются в 6-разрядное значение с начальными нулями, при необходимости, используя следующую формулу:

([первое кодовое слово] + 1) x 900 + [второе кодовое слово])

6-разрядное значение передается как шесть соответствующих значений байтов с десятичными значениями от 48 до 57.

Пример:

Закодировано в символе - [926] [136] [156]

Передача данных (десятичные значения байтов) - 92, 49, 50, 51, 52, 53, 54

Интерпретация в знаках КОИ-7 - \123456

3) если последовательность ECI начинается с кодового слова 925:

a) кодовое слово 925 передается в качестве управляющего знака со значением 92,

b) следующее кодовое слово преобразовано в 6-разрядное значение прибавлением к нему значения 810 900. 6-разрядное значение передается как шесть соответствующих значений байтов с десятичными значениями от 48 до 57.

Пример:

Закодировано в символе - [925] [456]

Передача данных (десятичные значения байтов) - 92, 56, 49, 49, 51, 53, 54

Интерпретация в знаках КОИ-7 - \811356

Процедура повторяется для каждого случая интерпретации расширенного канала.

Прикладное программное обеспечение, распознающее 7-байтовую управляющую последовательность по знаку со значением 92, при помощи 6 байтов (каждый из диапазона знаков со значениями от 48 до 47) должно интерпретировать все последовательные знаки до окончания закодированных данных или до тех пор, пока не встретится другой отдельный байт со значением 92 в качестве байта из интерпретации расширенного канала, определенной 6-разрядной последовательностью.

Если знак ОБРАТНАЯ ДРОБНАЯ ЧЕРТА или другой знак, представленный байтом со значением 92, необходимо использовать в качестве закодированных данных, передача должна происходить в соответствии с приведенным примером. Если байт со значением 92 появляется в качестве данных, должны быть переданы два байта этого значения; таким образом единичное появление всегда является управляющим знаком, а двоичное появление означает достоверные данные.

Пример:

Закодированные данные - A\\B\C

Передача - A\\\\B\\C

4.17.3. Передача данных для Макро PDF417

Протокол передачи данных для Макро PDF417 (Macro PDF417) приведен в H.6.

4.17.4. Передача зарезервированных кодовых слов с использованием протокола интерпретации расширенного канала

При работе под протоколом передачи ECI декодеры PDF417 должны передавать управляющую последовательность ECI из 6 байтов зарезервированных кодовых слов (интерпретируемых как \CnnnC), представляющую управляющий знак (со значением 92), за которым следует C (значение 67), три разряда, которые представляют десятичное значение зарезервированного кодового слова и за которыми следует другое C, завершающее управляющую последовательность ECI независимым от символики способом. Кодовые слова данных, следующие за зарезервированным кодовым словом, не интерпретируются декодером в соответствии с любым режимом уплотнения, но вместо этого передаются как серии управляющих последовательностей, представляющие кодовые слова с использованием той же 6-байтовой управляющей последовательности, указанной ранее. Все оставшиеся кодовые слова данных передаются этим же способом до тех пор, пока не будут достигнуты:

- окончание закодированных данных в символе;

- функция фиксации в распознанном режиме уплотнения;

- функциональное кодовое слово управляющего блока Макро PDF417 (928, 923, 922).

Кодовое слово 913 (регистр в режиме байтового уплотнения) разрешено только из режима текстового уплотнения, и, таким образом, не может быть частью потока кодовых слов в процессе отправки неинтерпретируемых управляющих кодовых слов.

Примечание. Этот протокол может правильно передавать синтаксис сообщения для любых зарезервированных кодовых слов, для которых будущие определения представляют собой обеспечение сигнальных функций или представления новых режимов уплотнения.

4.17.5. Идентификатор символики

После определения структуры данных (в виде Макро PDF417, ECI и т.д.) в качестве преамбулы к переданным декодером данным должен быть добавлен идентификатор символики. Идентификаторы символики для PDF417 приведены в Приложении M.

4.17.6. Передача, использующая устаревшие протоколы

Введение системы интерпретаций расширенного канала в некоторые символики оказало воздействие на ранее существовавшие символики, включая PDF417. Основные правила кодирования и декодирования в настоящем стандарте остались теми же, что и в версиях PDF417 [2] и [3]. Передача для ECI и Макро PDF417 отличается по своему формату, но передает равнозначную информацию.

Новое оборудование и прикладное программное обеспечение, декодирующее PDF417, должно соответствовать настоящему стандарту. Однако соответствие оборудования ранее опубликованным стандартам будет действовать в течение нескольких лет. Пользователям, генерирующим символы PDF417, не придется вносить никаких изменений, так как закодированные символы имеют равнозначные значения вне зависимости от поколения используемого декодирующего оборудования. В Приложении N приведены правила, которыми необходимо руководствоваться при использовании декодирующего оборудования и прикладного программного обеспечения, которые не соответствуют современным символам с ECI и Макро PDF417. Таким образом, старое и новое оборудование могут сосуществовать.

Приложение A

(обязательное)

КОДИРОВАНИЕ/ДЕКОДИРОВАНИЕ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ШТРИХОВ

И ПРОБЕЛОВ ЗНАКОВ СИМВОЛА PDF417

В таблице A.1 установлены значения каждого кодового слова и последовательности штрихов и пробелов для знаков символа в кластерах 0, 3 и 6.

Значения e, используемые на этапе декодирования, могут быть получены из последовательности штрихов и пробелов по формуле

Таблица A.1

Последовательность штрихов и пробелов

Значение кодового слова	Последовательность штрихов и пробелов для кластера
	0	3	6
	шпшпшпшп	шпшпшпшп	шпшпшпшп
0	31111136	51111125	21111155
1	41111144	61111133	31111163
2	51111152	41111216	11111246
3	31111235	51111224	21111254
4	41111243	61111232	31111262
5	51111251	41111315	11111345
6	21111326	51111323	21111353
7	31111334	61111331	31111361
8	21111425	41111414	11111444
9	11111516	51111422	21111452
10	21111524	41111513	11111543
11	11111615	51111521	61112114
12	21112136	41111612	11112155
13	31112144	41112125	21112163
14	41112152	51112133	61112213
15	21112235	61112141	11112254
16	31112243	31112216	21112262
17	41112251	41112224	61112312
18	11112326	51112232	11112353
19	21112334	31112315	21112361
20	11112425	41112323	61112411
21	11113136	51112331	11112452
22	21113144	31112414	51113114
23	31113152	41112422	61113122
24	11113235	31112513	11113163
25	21113243	41112521	51113213
26	31113251	31112612	61113221
27	11113334	31113125	11113262
28	21113342	41113133	51113312
29	11114144	51113141	11113361
30	21114152	21113216	51113411
31	11114243	31113224	41114114
32	21114251	41113232	51114122
33	11115152	21113315	41114213
34	51116111	31113323	51114221
35	31121135	41113331	41114312
36	41121143	21113414	41114411
37	51121151	31113422	31115114
38	21121226	21113513	41115122
39	31121234	31113521	31115213
40	41121242	21113612	41115221
41	21121325	21114125	31115312
42	31121333	31114133	31115411
43	11121416	41114141	21116114
44	21121424	11114216	31116122
45	31121432	21114224	21116213
46	11121515	31114232	31116221
47	21121523	11114315	21116312
48	11121614	21114323	11121146
49	21122135	31114331	21121154
50	31122143	11114414	31121162
51	41122151	21114422	11121245
52	11122226	11114513	21121253
53	21122234	21114521	31121261
54	31122242	11115125	11121344
55	11122325	21115133	21121352
56	21122333	31115141	11121443
57	31122341	11115224	21121451
58	11122424	21115232	11121542
59	21122432	11115323	61122113
60	11123135	21115331	11122154
61	21123143	11115422	21122162
62	31123151	11116133	61122212
63	11123234	21116141	11122253
64	21123242	11116232	21122261
65	11123333	11116331	61122311
66	21123341	41121116	11122352
67	11124143	51121124	11122451
68	21124151	61121132	51123113
69	11124242	41121215	61123121
70	11124341	51121223	11123162
71	21131126	61121231	51123212
72	31131134	41121314	11123261
73	41131142	51121322	51123311
74	21131225	41121413	41124113
75	31131233	51121421	51124121
76	41131241	41121512	41124212
77	11131316	41121611	41124311
78	21131324	31122116	31125113
79	31131332	41122124	41125121
80	11131415	51122132	31125212
81	21131423	31122215	31125311
82	11131514	41122223	21126113
83	11131613	51122231	31126121
84	11132126	31122314	21126212
85	21132134	41122322	21126311
86	31132142	31122413	11131145
87	11132225	41122421	21131153
88	21132233	31122512	31131161
89	31132241	31122611	11131244
90	11132324	21123116	21131252
91	21132332	31123124	11131343
92	11132423	41123132	21131351
93	11132522	21123215	11131442
94	11133134	31123223	11131541
95	21133142	41123231	61132112
96	11133233	21123314	11132153
97	21133241	31123322	21132161
98	11133332	21123413	61132211
99	11134142	31123421	11132252
100	21141125	21123512	11132351
101	31141133	21123611	51133112
102	41141141	11124116	11133161
103	11141216	21124124	51133211
104	21141224	31124132	41134112
105	31141232	11124215	41134211
106	11141315	21124223	31135112
107	21141323	31124231	31135211
108	31141331	11124314	21136112
109	11141414	21124322	21136211
110	21141422	11124413	11141144
111	11141513	21124421	21141152
112	21141521	11124512	11141243
113	11142125	11125124	21141251
114	21142133	21125132	11141342
115	31142141	11125223	11141441
116	11142224	21125231	61142111
117	21142232	11125322	11142152
118	11142323	11125421	11142251
119	21142331	11126132	51143111
120	11142422	11126231	41144111
121	11142521	41131115	31145111
122	21143141	51131123	11151143
123	11143331	61131131	21151151
124	11151116	41131214	11151242
125	21151124	51131222	11151341
126	31151132	41131313	11152151
127	11151215	51131321	11161142
128	21151223	41131412	11161241
129	31151231	41131511	12111146
130	11151314	31132115	22111154
131	21151322	41132123	32111162
132	11151413	51132131	12111245
133	21151421	31132214	22111253
134	11151512	41132222	32111261
135	11152124	31132313	12111344
136	11152223	41132321	22111352
137	11152322	31132412	12111443
138	11161115	31132511	22111451
139	31161131	21133115	12111542
140	21161222	31133123	62112113
141	21161321	41133131	12112154
142	11161511	21133214	22112162
143	32111135	31133222	62112212
144	42111143	21133313	12112253
145	52111151	31133321	22112261
146	22111226	21133412	62112311
147	32111234	21133511	12112352
148	42111242	11134115	12112451
149	22111325	21134123	52113113
150	32111333	31134131	62113121
151	42111341	11134214	12113162
152	12111416	21134222	52113212
153	22111424	11134313	12113261
154	12111515	21134321	52113311
155	22112135	11134412	42114113
156	32112143	11134511	52114121
157	42112151	11135123	42114212
158	12112226	21135131	42114311
159	22112234	11135222	32115113
160	32112242	11135321	42115121
161	12112325	11136131	32115212
162	22112333	41141114	32115311
163	12112424	51141122	22116113
164	12112523	41141213	32116121
165	12113135	51141221	22116212
166	22113143	41141312	22116311
167	32113151	41141411	21211145
168	12113234	31142114	31211153
169	22113242	41142122	41211161
170	12113333	31142213	11211236
171	12113432	41142221	21211244
172	12114143	31142312	31211252
173	22114151	31142411	11211335
174	12114242	21143114	21211343
175	12115151	31143122	31211351
176	31211126	21143213	11211434
177	41211134	31143221	21211442
178	51211142	21143312	11211533
179	31211225	21143411	21211541
180	41211233	11144114	11211632
181	51211241	21144122	12121145
182	21211316	11144213	22121153
183	31211324	21144221	32121161
184	41211332	11144312	11212145
185	21211415	11144411	12121244
186	31211423	11145122	22121252
187	41211431	11145221	11212244
188	21211514	41151113	21212252
189	31211522	51151121	22121351
190	22121126	41151212	11212343
191	32121134	41151311	12121442
192	42121142	31152113	11212442
193	21212126	41152121	12121541
194	22121225	31152212	11212541
195	32121233	31152311	62122112
196	42121241	21153113	12122153
197	21212225	31153121	22122161
198	31212233	21153212	61213112
199	41212241	21153311	62122211
200	11212316	11154113	11213153
201	12121415	21154121	12122252
202	22121423	11154212	61213211
203	32121431	11154311	11213252
204	11212415	41161112	12122351
205	21212423	41161211	11213351
206	11212514	31162112	52123112
207	12122126	31162211	12123161
208	22122134	21163112	51214112
209	32122142	21163211	52123211
210	11213126	42111116	11214161
211	12122225	52111124	51214211
212	22122233	62111132	42124112
213	32122241	42111215	41215112
214	11213225	52111223	42124211
215	21213233	62111231	41215211
216	31213241	42111314	32125112
217	11213324	52111322	31216112
218	12122423	42111413	32125211
219	11213423	52111421	31216211
220	12123134	42111512	22126112
221	22123142	42111611	22126211
222	11214134	32112116	11221136
223	12123233	42112124	21221144
224	22123241	52112132	31221152
225	11214233	32112215	11221235
226	21214241	42112223	21221243
227	11214332	52112231	31221251
228	12124142	32112314	11221334
229	11215142	42112322	21221342
230	12124241	32112413	11221433
231	11215241	42112421	21221441
232	31221125	32112512	11221532
233	41221133	32112611	11221631
234	51221141	22113116	12131144
235	21221216	32113124	22131152
236	31221224	42113132	11222144
237	41221232	22113215	12131243
238	21221315	32113223	22131251
239	31221323	42113231	11222243
240	41221331	22113314	21222251
241	21221414	32113322	11222342
242	31221422	22113413	12131441
243	21221513	32113421	11222441
244	21221612	22113512	62132111
245	22131125	22113611	12132152
246	32131133	12114116	61223111
247	42131141	22114124	11223152
248	21222125	32114132	12132251
249	22131224	12114215	11223251
250	32131232	22114223	52133111
251	11222216	32114231	51224111
252	12131315	12114314	42134111
253	31222232	22114322	41225111
254	32131331	12114413	32135111
255	11222315	22114421	31226111
256	12131414	12114512	22136111
257	22131422	12115124	11231135
258	11222414	22115132	21231143
259	21222422	12115223	31231151
260	22131521	22115231	11231234
261	12131612	12115322	21231242
262	12132125	12115421	11231333
263	22132133	12116132	21231341
264	32132141	12116231	11231432
265	11223125	51211115	11231531
266	12132224	61211123	12141143
267	22132232	11211164	22141151
268	11223224	51211214	11232143
269	21223232	61211222	12141242
270	22132331	11211263	11232242
271	11223323	51211313	12141341
272	12132422	61211321	11232341
273	12132521	11211362	12142151
274	12133133	51211412	11233151
275	22133141	51211511	11241134
276	11224133	42121115	21241142
277	12133232	52121123	11241233
278	11224232	62121131	21241241
279	12133331	41212115	11241332
280	11224331	42121214	11241431
281	11225141	61212131	12151142
282	21231116	41212214	11242142
283	31231124	51212222	12151241
284	41231132	52121321	11242241
285	21231215	41212313	11251133
286	31231223	42121412	21251141
287	41231231	41212412	11251232
288	21231314	42121511	11251331
289	31231322	41212511	12161141
290	21231413	32122115	11252141
291	31231421	42122123	11261132
292	21231512	52122131	11261231
293	21231611	31213115	13111145
294	12141116	32122214	23111153
295	22141124	42122222	33111161
296	32141132	31213214	13111244
297	11232116	41213222	23111252
298	12141215	42122321	13111343
299	22141223	31213313	23111351
300	32141231	32122412	13111442
301	11232215	31213412	13111541
302	21232223	32122511	63112112
303	31232231	31213511	13112153
304	11232314	22123115	23112161
305	12141413	32123123	63112211
306	22141421	42123131	13112252
307	11232413	21214115	13112351
308	21232421	22123214	53113112
309	11232512	32123222	13113161
310	12142124	21214214	53113211
311	22142132	31214222	43114112
312	11233124	32123321	43114211
313	12142223	21214313	33115112
314	22142231	22123412	33115211
315	11233223	21214412	23116112
316	21233231	22123511	23116211
317	11233322	21214511	12211136
318	12142421	12124115	22211144
319	11233421	22124123	32211152
320	11234132	32124131	12211235
321	11234231	11215115	22211243
322	21241115	12124214	32211251
323	31241123	22124222	12211334
324	41241131	11215214	22211342
325	21241214	21215222	12211433
326	31241222	22124321	22211441
327	21241313	11215313	12211532
328	31241321	12124412	12211631
329	21241412	11215412	13121144
330	21241511	12124511	23121152
331	12151115	12125123	12212144
332	22151123	22125131	13121243
333	32151131	11216123	23121251
334	11242115	12125222	12212243
335	12151214	11216222	22212251
336	22151222	12125321	12212342
337	11242214	11216321	13121441
338	21242222	12126131	12212441
339	22151321	51221114	63122111
340	11242313	61221122	13122152
341	12151412	11221163	62213111
342	11242412	51221213	12213152
343	12151511	61221221	13122251
344	12152123	11221262	12213251
345	11243123	51221312	53123111
346	11243222	11221361	52214111
347	11243321	51221411	43124111
348	31251122	42131114	42215111
349	31251221	52131122	33125111
350	21251411	41222114	32216111
351	22161122	42131213	23126111
352	12161213	52131221	21311135
353	11252213	41222213	31311143
354	11252312	51222221	41311151
355	11252411	41222312	11311226
356	23111126	42131411	21311234
357	33111134	41222411	31311242
358	43111142	32132114	11311325
359	23111225	42132122	21311333
360	33111233	31223114	31311341
361	13111316	32132213	11311424
362	23111324	42132221	21311432
363	33111332	31223213	11311523
364	13111415	41223221	21311531
365	23111423	31223312	11311622
366	13111514	32132411	12221135
367	13111613	31223411	22221143
368	13112126	22133114	32221151
369	23112134	32133122	11312135
370	33112142	21224114	12221234
371	13112225	22133213	22221242
372	23112233	32133221	11312234
373	33112241	21224213	21312242
374	13112324	31224221	22221341
375	23112332	21224312	11312333
376	13112423	22133411	12221432
377	13112522	21224411	11312432
378	13113134	12134114	12221531
379	23113142	22134122	11312531
380	13113233	11225114	13131143
381	23113241	12134213	23131151
382	13113332	22134221	12222143
383	13114142	11225213	13131242
384	13114241	21225221	11313143
385	32211125	11225312	12222242
386	42211133	12134411	13131341
387	52211141	11225411	11313242
388	22211216	12135122	12222341
389	32211224	11226122	11313341
390	42211232	12135221	13132151
391	22211315	11226221	12223151
392	32211323	51231113	11314151
393	42211331	61231121	11321126
394	22211414	11231162	21321134
395	32211422	51231212	31321142
396	22211513	11231261	11321225
397	32211521	51231311	21321233
398	23121125	42141113	31321241
399	33121133	52141121	11321324
400	43121141	41232113	21321332
401	22212125	51232121	11321423
402	23121224	41232212	21321431
403	33121232	42141311	11321522
404	12212216	41232311	11321621
405	13121315	32142113	12231134
406	32212232	42142121	22231142
407	33121331	31233113	11322134
408	12212315	32142212	12231233
409	22212323	31233212	22231241
410	23121422	32142311	11322233
411	12212414	31233311	21322241
412	13121513	22143113	11322332
413	12212513	32143121	12231431
414	13122125	21234113	11322431
415	23122133	31234121	13141142
416	33122141	21234212	12232142
417	12213125	22143311	13141241
418	13122224	21234311	11323142
419	32213141	12144113	12232241
420	12213224	22144121	11323241
421	22213232	11235113	11331125
422	23122331	12144212	21331133
423	12213323	11235212	31331141
424	13122422	12144311	11331224
425	12213422	11235311	21331232
426	13123133	12145121	11331323
427	23123141	11236121	21331331
428	12214133	51241112	11331422
429	13123232	11241161	11331521
430	12214232	51241211	12241133
431	13123331	42151112	22241141
432	13124141	41242112	11332133
433	12215141	42151211	12241232
434	31311116	41242211	11332232
435	41311124	32152112	12241331
436	51311132	31243112	11332331
437	31311215	32152211	13151141
438	41311223	31243211	12242141
439	51311231	22153112	11333141
440	31311314	21244112	11341124
441	41311322	22153211	21341132
442	31311413	21244211	11341223
443	41311421	12154112	21341231
444	31311512	11245112	11341322
445	22221116	12154211	11341421
446	32221124	11245211	12251132
447	42221132	51251111	11342132
448	21312116	42161111	12251231
449	22221215	41252111	11342231
450	41312132	32162111	11351123
451	42221231	31253111	21351131
452	21312215	22163111	11351222
453	31312223	21254111	11351321
454	41312231	43111115	12261131
455	21312314	53111123	11352131
456	22221413	63111131	11361122
457	32221421	43111214	11361221
458	21312413	53111222	14111144
459	31312421	43111313	24111152
460	22221611	53111321	14111243
461	13131116	43111412	24111251
462	23131124	43111511	14111342
463	33131132	33112115	14111441
464	12222116	43112123	14112152
465	13131215	53112131	14112251
466	23131223	33112214	54113111
467	33131231	43112222	44114111
468	11313116	33112313	34115111
469	12222215	43112321	24116111
470	22222223	33112412	13211135
471	32222231	33112511	23211143
472	11313215	23113115	33211151
473	21313223	33113123	13211234
474	31313231	43113131	23211242
475	23131421	23113214	13211333
476	11313314	33113222	23211341
477	12222413	23113313	13211432
478	22222421	33113321	13211531
479	11313413	23113412	14121143
480	13131611	23113511	24121151
481	13132124	13114115	13212143
482	23132132	23114123	14121242
483	12223124	33114131	13212242
484	13132223	13114214	14121341
485	23132231	23114222	13212341
486	11314124	13114313	14122151
487	12223223	23114321	13213151
488	22223231	13114412	12311126
489	11314223	13114511	22311134
490	21314231	13115123	32311142
491	13132421	23115131	12311225
492	12223421	13115222	22311233
493	13133132	13115321	32311241
494	12224132	13116131	12311324
495	13133231	52211114	22311332
496	11315132	62211122	12311423
497	12224231	12211163	22311431
498	31321115	52211213	12311522
499	41321123	62211221	12311621
500	51321131	12211262	13221134
501	31321214	52211312	23221142
502	41321222	12211361	12312134
503	31321313	52211411	13221233
504	41321321	43121114	23221241
505	31321412	53121122	12312233
506	31321511	42212114	13221332
507	22231115	43121213	12312332
508	32231123	53121221	13221431
509	42231131	42212213	12312431
510	21322115	52212221	14131142
511	22231214	42212312	13222142
512	41322131	43121411	14131241
513	21322214	42212411	12313142
514	31322222	33122114	13222241
515	32231321	43122122	12313241
516	21322313	32213114	21411125
517	22231412	33122213	31411133
518	21322412	43122221	41411141
519	22231511	32213213	11411216
520	21322511	42213221	21411224
521	13141115	32213312	31411232
522	23141123	33122411	11411315
523	33141131	32213411	21411323
524	12232115	23123114	31411331
525	13141214	33123122	11411414
526	23141222	22214114	21411422
527	11323115	23123213	11411513
528	12232214	33123221	21411521
529	22232222	22214213	11411612
530	23141321	32214221	12321125
531	11323214	22214312	22321133
532	21323222	23123411	32321141
533	13141412	22214411	11412125
534	11323313	13124114	12321224
535	12232412	23124122	22321232
536	13141511	12215114	11412224
537	12232511	13124213	21412232
538	13142123	23124221	22321331
539	23142131	12215213	11412323
540	12233123	22215221	12321422
541	13142222	12215312	11412422
542	11324123	13124411	12321521
543	12233222	12215411	11412521
544	13142321	13125122	13231133
545	11324222	12216122	23231141
546	12233321	13125221	12322133
547	13143131	12216221	13231232
548	11325131	61311113	11413133
549	31331114	11311154	12322232
550	41331122	21311162	13231331
551	31331213	61311212	11413232
552	41331221	11311253	12322331
553	31331312	21311261	11413331
554	31331411	61311311	14141141
555	22241114	11311352	13232141
556	32241122	11311451	12323141
557	21332114	52221113	11414141
558	22241213	62221121	11421116
559	32241221	12221162	21421124
560	21332213	51312113	31421132
561	31332221	61312121	11421215
562	21332312	11312162	21421223
563	22241411	12221261	31421231
564	21332411	51312212	11421314
565	13151114	52221311	21421322
566	23151122	11312261	11421413
567	12242114	51312311	21421421
568	13151213	43131113	11421512
569	23151221	53131121	11421611
570	11333114	42222113	12331124
571	12242213	43131212	22331132
572	22242221	41313113	11422124
573	11333213	51313121	12331223
574	21333221	43131311	22331231
575	13151411	41313212	11422223
576	11333312	42222311	21422231
577	12242411	41313311	11422322
578	11333411	33132113	12331421
579	12243122	43132121	11422421
580	11334122	32223113	13241132
581	11334221	33132212	12332132
582	41341121	31314113	13241231
583	31341311	32223212	11423132
584	32251121	33132311	12332231
585	22251212	31314212	11423231
586	22251311	32223311	11431115
587	13161113	31314311	21431123
588	12252113	23133113	31431131
589	11343113	33133121	11431214
590	13161311	22224113	21431222
591	12252311	23133212	11431313
592	24111125	21315113	21431321
593	14111216	22224212	11431412
594	24111224	23133311	11431511
595	14111315	21315212	12341123
596	24111323	22224311	22341131
597	34111331	21315311	11432123
598	14111414	13134113	12341222
599	24111422	23134121	11432222
600	14111513	12225113	12341321
601	24111521	13134212	11432321
602	14112125	11316113	13251131
603	24112133	12225212	12342131
604	34112141	13134311	11433131
605	14112224	11316212	11441114
606	24112232	12225311	21441122
607	14112323	11316311	11441213
608	24112331	13135121	21441221
609	14112422	12226121	11441312
610	14112521	61321112	11441411
611	14113133	11321153	12351122
612	24113141	21321161	11442122
613	14113232	61321211	12351221
614	14113331	11321252	11442221
615	14114141	11321351	11451113
616	23211116	52231112	21451121
617	33211124	12231161	11451212
618	43211132	51322112	11451311
619	23211215	52231211	12361121
620	33211223	11322161	11452121
621	23211314	51322211	15111143
622	33211322	43141112	25111151
623	23211413	42232112	15111242
624	33211421	43141211	15111341
625	23211512	41323112	15112151
626	14121116	42232211	14211134
627	24121124	41323211	24211142
628	34121132	33142112	14211233
629	13212116	32233112	24211241
630	14121215	33142211	14211332
631	33212132	31324112	14211431
632	34121231	32233211	15121142
633	13212215	31324211	14212142
634	23212223	23143112	15121241
635	33212231	22234112	14212241
636	13212314	23143211	13311125
637	14121413	21325112	23311133
638	24121421	22234211	33311141
639	13212413	21325211	13311224
640	23212421	13144112	23311232
641	14121611	12235112	13311323
642	14122124	13144211	23311331
643	24122132	11326112	13311422
644	13213124	12235211	13311521
645	14122223	11326211	14221133
646	24122231	61331111	24221141
647	13213223	11331152	13312133
648	23213231	11331251	14221232
649	13213322	52241111	13312232
650	14122421	51332111	14221331
651	14123132	43151111	13312331
652	13214132	42242111	15131141
653	14123231	41333111	14222141
654	13214231	33152111	13313141
655	32311115	32243111	12411116
656	42311123	31334111	22411124
657	52311131	23153111	32411132
658	32311214	22244111	12411215
659	42311222	21335111	22411223
660	32311313	13154111	32411231
661	42311321	12245111	12411314
662	32311412	11336111	22411322
663	32311511	11341151	12411413
664	23221115	44111114	22411421
665	33221123	54111122	12411512
666	22312115	44111213	12411611
667	23221214	54111221	13321124
668	33221222	44111312	23321132
669	22312214	44111411	12412124
670	32312222	34112114	13321223
671	33221321	44112122	23321231
672	22312313	34112213	12412223
673	23221412	44112221	22412231
674	22312412	34112312	12412322
675	23221511	34112411	13321421
676	22312511	24113114	12412421
677	14131115	34113122	14231132
678	24131123	24113213	13322132
679	13222115	34113221	14231231
680	14131214	24113312	12413132
681	33222131	24113411	13322231
682	12313115	14114114	12413231
683	13222214	24114122	21511115
684	23222222	14114213	31511123
685	24131321	24114221	41511131
686	12313214	14114312	21511214
687	22313222	14114411	31511222
688	14131412	14115122	21511313
689	12313313	14115221	31511321
690	13222412	53211113	21511412
691	14131511	63211121	21511511
692	13222511	13211162	12421115
693	14132123	53211212	22421123
694	24132131	13211261	32421131
695	13223123	53211311	11512115
696	14132222	44121113	12421214
697	12314123	54121121	22421222
698	13223222	43212113	11512214
699	14132321	44121212	21512222
700	12314222	43212212	22421321
701	13223321	44121311	11512313
702	14133131	43212311	12421412
703	13224131	34122113	11512412
704	12315131	44122121	12421511
705	41411114	33213113	11512511
706	51411122	34122212	13331123
707	41411213	33213212	23331131
708	51411221	34122311	12422123
709	41411312	33213311	13331222
710	41411411	24123113	11513123
711	32321114	34123121	12422222
712	42321122	23214113	13331321
713	31412114	24123212	11513222
714	41412122	23214212	12422321
715	42321221	24123311	11513321
716	31412213	23214311	14241131
717	41412221	14124113	13332131
718	31412312	24124121	12423131
719	32321411	13215113	11514131
720	31412411	14124212	21521114
721	23231114	13215212	31521122
722	33231122	14124311	21521213
723	22322114	13215311	31521221
724	23231213	14125121	21521312
725	33231221	13216121	21521411
726	21413114	62311112	12431114
727	22322213	12311153	22431122
728	32322221	22311161	11522114
729	21413213	62311211	12431213
730	31413221	12311252	22431221
731	23231411	12311351	11522213
732	21413312	53221112	21522221
733	22322411	13221161	11522312
734	21413411	52312112	12431411
735	14141114	53221211	11522411
736	24141122	12312161	13341122
737	13232114	52312211	12432122
738	14141213	44131112	13341221
739	24141221	43222112	11523122
740	12323114	44131211	12432221
741	13232213	42313112	11523221
742	23232221	43222211	21531113
743	11414114	42313211	31531121
744	12323213	34132112	21531212
745	22323221	33223112	21531311
746	14141411	34132211	12441113
747	11414213	32314112	22441121
748	21414221	33223211	11532113
749	13232411	32314211	12441212
750	11414312	24133112	11532212
751	14142122	23224112	12441311
752	13233122	24133211	11532311
753	14142221	22315112	13351121
754	12324122	23224211	12442121
755	13233221	22315211	11533121
756	11415122	14134112	21541112
757	12324221	13225112	21541211
758	11415221	14134211	12451112
759	41421113	12316112	11542112
760	51421121	13225211	12451211
761	41421212	12316211	11542211
762	41421311	11411144	16111142
763	32331113	21411152	16111241
764	42331121	11411243	15211133
765	31422113	21411251	25211141
766	41422121	11411342	15211232
767	31422212	11411441	15211331
768	32331311	62321111	16121141
769	31422311	12321152	15212141
770	23241113	61412111	14311124
771	33241121	11412152	24311132
772	22332113	12321251	14311223
773	23241212	11412251	24311231
774	21423113	53231111	14311322
775	22332212	52322111	14311421
776	23241311	51413111	15221132
777	21423212	44141111	14312132
778	22332311	43232111	15221231
779	21423311	42323111	14312231
780	14151113	41414111	13411115
781	24151121	34142111	23411123
782	13242113	33233111	33411131
783	23242121	32324111	13411214
784	12333113	31415111	23411222
785	13242212	24143111	13411313
786	14151311	23234111	23411321
787	11424113	22325111	13411412
788	12333212	21416111	13411511
789	13242311	14144111	14321123
790	11424212	13235111	24321131
791	12333311	12326111	13412123
792	11424311	11421143	23412131
793	13243121	21421151	13412222
794	11425121	11421242	14321321
795	41431211	11421341	13412321
796	31432112	12331151	15231131
797	31432211	11422151	14322131
798	22342112	11431142	13413131
799	21433112	11431241	22511114
800	21433211	11441141	32511122
801	13252112	45111113	22511213
802	12343112	45111212	32511221
803	11434112	45111311	22511312
804	11434211	35112113	22511411
805	15111116	45112121	13421114
806	15111215	35112212	23421122
807	25111223	35112311	12512114
808	15111314	25113113	22512122
809	15111413	35113121	23421221
810	15111512	25113212	12512213
811	15112124	25113311	13421312
812	15112223	15114113	12512312
813	15112322	25114121	13421411
814	15112421	15114212	12512411
815	15113132	15114311	14331122
816	15113231	15115121	13422122
817	24211115	54211112	14331221
818	24211214	14211161	12513122
819	34211222	54211211	13422221
820	24211313	45121112	12513221
821	34211321	44212112	31611113
822	24211412	45121211	41611121
823	24211511	44212211	31611212
824	15121115	35122112	31611311
825	25121123	34213112	22521113
826	14212115	35122211	32521121
827	24212123	34213211	21612113
828	25121222	25123112	22521212
829	14212214	24214112	21612212
830	24212222	25123211	22521311
831	14212313	24214211	21612311
832	24212321	15124112	13431113
833	14212412	14215112	23431121
834	15121511	15124211	12522113
835	14212511	14215211	13431212
836	15122123	63311111	11613113
837	25122131	13311152	12522212
838	14213123	13311251	13431311
839	24213131	54221111	11613212
840	14213222	53312111	12522311
841	15122321	45131111	11613311
842	14213321	44222111	14341121
843	15123131	43313111	13432121
844	14214131	35132111	12523121
845	33311114	34223111	11614121
846	33311213	33314111	31621112
847	33311312	25133111	31621211
848	33311411	24224111	22531112
849	24221114	23315111	21622112
850	23312114	15134111	22531211
851	33312122	14225111	21622211
852	34221221	13316111	13441112
853	23312213	12411143	12532112
854	33312221	22411151	13441211
855	23312312	12411242	11623112
856	24221411	12411341	12532211
857	23312411	13321151	11623211
858	15131114	12412151	31631111
859	14222114	11511134	22541111
860	15131213	21511142	21632111
861	25131221	11511233	13451111
862	13313114	21511241	12542111
863	14222213	11511332	11633111
864	15131312	11511431	16211132
865	13313213	12421142	16211231
866	14222312	11512142	15311123
867	15131411	12421241	25311131
868	13313312	11512241	15311222
869	14222411	11521133	15311321
870	15132122	21521141	16221131
871	14223122	11521232	15312131
872	15132221	11521331	14411114
873	13314122	12431141	24411122
874	14223221	11522141	14411213
875	13314221	11531132	24411221
876	42411113	11531231	14411312
877	42411212	11541131	14411411
878	42411311	36112112	15321122
879	33321113	36112211	14412122
880	32412113	26113112	15321221
881	42412121	26113211	14412221
882	32412212	16114112	23511113
883	33321311	16114211	33511121
884	32412311	45212111	23511212
885	24231113	36122111	23511311
886	34231121	35213111	14421113
887	23322113	26123111	24421121
888	33322121	25214111	13512113
889	22413113	16124111	23512121
890	23322212	15215111	13512212
891	24231311	14311151	14421311
892	22413212	13411142	13512311
893	23322311	13411241	15331121
894	22413311	12511133	14422121
895	15141113	22511141	13513121
896	25141121	12511232	32611112
897	14232113	12511331	32611211
898	24232121	13421141	23521112
899	13323113	12512141	22612112
900	14232212	11611124	23521211
901	15141311	21611132	22612211
902	12414113	11611223	14431112
903	13323212	21611231	13522112
904	14232311	11611322	14431211
905	12414212	11611421	12613112
906	13323311	12521132	13522211
907	15142121	11612132	12613211
908	14233121	12521231	32621111
909	13324121	11612231	23531111
910	12415121	11621123	22622111
911	51511112	21621131	14441111
912	51511211	11621222	13532111
913	42421112	11621321	12623111
914	41512112	12531131	16311122
915	42421211	11622131	16311221
916	41512211	11631122	15411113
917	33331112	11631221	25411121
918	32422112	14411141	15411212
919	33331211	13511132	15411311
920	31513112	13511231	16321121
921	32422211	12611123	15412121
922	31513211	22611131	24511112
923	24241112	12611222	24511211
924	23332112	12611321	15421112
925	24241211	13521131	14512112
926	22423112	12612131	15421211
927	23332211	12621122	14512211
928	21514112	12621221	33611111

Приложение B

(обязательное)

НАБОР ЗНАКОВ ПО УМОЛЧАНИЮ ДЛЯ РЕЖИМА БАЙТОВОГО УПЛОТНЕНИЯ

Набор знаков по умолчанию для режима байтового уплотнения приведен в таблице B.1

Таблица B.1

Набор знаков по умолчанию для режима байтового уплотнения

Знаки по умолчанию и их десятичные значения
д.з.	знак	д.з.	знак	д.з.	знак	д.з.	знак	д.з.	знак	д.з.	знак	д.з.	знак	д.з.	знак
0	NUL	32	space	64	@	96	'	128		160		192		224
1	SOH	33	!	65	A	97	a	129		161		193		225
2	STX	34	"	66	B	98	b	130		162		194		226	Г
3	ETX	35	#	67	C	99	c	131		163		195		227
4	EOT	36	$	68	D	100	d	132		164		196		228
5	ENQ	37	%	69	E	101	e	133		165		197		229
6	ACK	38	&	70	F	102	f	134		166		198		230
7	BEL	39	'	71	G	103	g	135		167		199		231
8	BS	40	(	72	H	104	h	136		168		200		232	Ф
9	HT	41	)	73	I	105	i	137		169		201		233
10	LF	42	*	74	J	106	j	138		170		202		234
11	VT	43	+	75	K	107	k	139		171		203		235
12	FF	44	,	76	L	108	l	140		172		204		236
13	CR	45	-	77	M	109	m	141		173		205	=	237
14	SO	46	.	78	N	110	n	142		174		206		238
15	SI	47	/	79	O	111	o	143		175		207		239
16	DLE	48	0	80	P	112	p	144		176		208		240
17	DC1	49	1	81	Q	113	q	145		177		209		241
18	DC2	50	2	82	R	114	r	146		178		210		242	>
19	DC3	51	3	83	S	115	s	147		179	\|	211		243	<
20	DC4	52	4	84	T	116	t	148		180		212		244
21	NAK	53	5	85	U	117	u	149		181		213		245
22	SYN	54	6	86	V	118	v	150		182		214		246
23	ETB	55	7	87	W	119	w	151		183		215		247
24	CAN	56	8	88	X	120	x	152		184		216		248	°
25	EM	57	9	89	Y	121	y	153		185		217		249
26	SUB	58	:	90	Z	122	z	154		186	\|\|	218		250	·
27	ESC	59	;	91	[	123	{	155		187		219		251
28	FS	60	<	92	\	124	\|	156		188		220		252
29	GS	61	=	93	]	125	}	157		189		221		253
30	RS	62	>	94		126	~	158	Pts	190		222		254
31	US	63	?	95	_	127	DEL	159		191		223		255	NBSP

Примечания

1. д.з. - десятичное значение знака версии КОИ-8.

2. Первая половина набора знаков (с десятичными значениями от 0 до 127) соответствует ИСО/МЭК 646 (соответствует [4]). Вторая половина (с десятичными значениями от 128 до 255) соответствует кодовой странице PC437.

Приложение C

(обязательное)

АЛГОРИТМ КОДИРОВАНИЯ РЕЖИМА БАЙТОВОГО УПЛОТНЕНИЯ

Это преобразование следует использовать в режиме байтового уплотнения. С его помощью могут быть преобразованы шесть байтов данных в пять кодовых слов данных PDF417 по уравнению

где b - десятичное значение байта данных (от 0 до 255);

d - кодовое слово данных.

Для преобразования базы 256 в базу 900 может быть использован следующий алгоритм:

1. Принимают t в качестве временной переменной.

2. Вычисляют

3. Каждое кодовое слово вычисляют следующим образом:

для каждого кодового слова данных

НАЧАЛО

t = t x div 900

КОНЕЦ

Пример:

Требуется закодировать знаки данных в режиме байтового уплотнения

{231, 101, 11, 97, 205, 2}.

Вычисляют сумму t с использованием десятичных значений шести знаков в режиме байтового уплотнения:

Вычисляют кодовое слово 0

t = 254421168672002 div 900 = 282 690 187 413

Вычисляют кодовое слово 1

t = 282690187413 div 900 = 314 100 208

Вычисляют кодовое слово 2

t = 314100208 div 900 = 349 000

Вычисляют кодовое слово 3

t = 349000 div 900 = 387

Вычисляют кодовое слово 4

t = 387 div 900 = 0

Последовательность кодовых слов

представляет собой 387, 700, 208, 213, 302.

Приложение D

(обязательное)

АЛГОРИТМ КОДИРОВАНИЯ РЕЖИМА ЦИФРОВОГО УПЛОТНЕНИЯ

Это преобразование должно использоваться в режиме цифрового уплотнения. С его помощью могут быть преобразованы группы, содержащие до 44 последовательных цифровых разрядов включительно, в 15 (или менее) кодовых слов данных PDF417.

Для преобразования базы 10 в базу 900 может быть использован следующий алгоритм:

a) принимают t в качестве временной переменной

b) устанавливают начальное значение t в виде группы последовательных цифровых разрядов, количество которых доходит до 44, которой предшествует единица

c) каждое кодовое слово вычисляют в следующем порядке:

Для каждого кодового слова данных

НАЧАЛО

t = t div 900

Если t = 0, то кодирование прекращается

КОНЕЦ

Пример:

Требуется закодировать числовую цепочку из 15 цифр 000213298174000.

В начале числовой цепочки ставят 1 и устанавливают исходное значение в виде:

t = 1 000 213 298 174 000

Вычисляют кодовое слово 0

t = 1000213298174000 div 900 = 1 111 348 109 082

Вычисляют кодовое слово 1

t = 1111348109082 div 900 = 1 234 831 232

Вычисляют кодовое слово 2

t = 1234831232 div 900 = 1 372 034

Вычисляют кодовое слово 3

t = 1372034 div 900 = 1 524

Вычисляют кодовое слово 4

t = 1524 div 900 = 1

Вычисляют кодовое слово 5

t = 1 div 900 = 0

Последовательность кодовых слов

представляют в виде: 1, 624, 434, 632, 282, 200.

Приложение E

(обязательное)

ВЫБОР ПОЛЬЗОВАТЕЛЕМ УРОВНЯ КОРРЕКЦИИ ОШИБОК

E.1. Рекомендуемый минимальный уровень коррекции ошибок

Минимальный уровень коррекции ошибки должен соответствовать приведенному в таблице E.1.

Таблица E.1

Рекомендуемый уровень коррекции ошибок

Количество кодовых слов данных	Минимальный уровень коррекции ошибок
От 1 до 40	2
" 41 " 160	3
" 161 " 320	4
" 321 " 863	5

Для приблизительного подсчета количества кодовых слов данных из содержания данных при использовании таблицы E.1 следует использовать 1,8 текстовых знаков на кодовое слово данных в режиме текстового уплотнения, 2,9 цифры на кодовое слово данных в режиме цифрового уплотнения и 1,2 байта на кодовое слово данных в режиме байтового уплотнения.

Если возможны значительные повреждения изображения символа, следует использовать более высокие уровни коррекции ошибок. В замкнутых системах применений могут использоваться уровни коррекции ошибок ниже рекомендуемых.

E.2. Прочие факторы, принимаемые во внимание пользователем при выборе уровня коррекции ошибок

Целью прикладного стандарта, регламентирующего требования по применению, должно быть использование особенностей исправления ошибок без уменьшения емкости для данных.

При выборе уровня коррекции ошибок пользователь должен учитывать следующие факторы:

1) должен выбираться рекомендуемый уровень коррекции ошибок (в соответствии с таблицей E.1);

2) в связи с тем что наибольшее количество кодовых слов данных в символе составляет 925, большое количество кодовых слов данных ограничивает наивысший уровень коррекции ошибок, который может быть использован. Количество кодовых слов данных более 415 исключает применение уровня коррекции ошибок 8. Количество кодовых слов данных более 799 исключает применение уровней 6, 7 и 8. Количество кодовых слов данных более 863 исключает уровень коррекции ошибок 5. Следовательно, не рекомендуется увеличивать число кодовых слов до 863;

3) при высокой вероятности того, что в символах PDF417 возможны недостающие или полностью стертые кодовые слова, уровень коррекции ошибок может быть увеличен до уровня 8 или более высокого уровня, при котором количество кодовых слов коррекции ошибок заполняет матрицу максимального размера, допустимого применением;

4) более предпочтительным является поддержка высокого качества печати символа, по сравнению с компенсацией низкого качества печати увеличением уровня коррекции ошибки. Вместо выбора наивысшего уровня коррекции ошибок рекомендуется установить больший размер X или специальную подложку и материалы, способные обеспечить высокое качество печати символа PDF417.

Приложение F

(обязательное)

ТАБЛИЦЫ КОЭФФИЦИЕНТОВ ДЛЯ ВЫЧИСЛЕНИЯ КОДОВЫХ СЛОВ

КОРРЕКЦИИ ОШИБОК PDF417

В таблицах F.1 - F.9 приведены коэффициенты для вычисления кодовых слов коррекции ошибок для уровней коррекции ошибок от 0 до 8.

Таблица F.1

Коэффициенты для уровня коррекции ошибок 0

j	0	1
	27	917

Таблица F.2

Коэффициенты для уровня коррекции ошибок 1

j	0	1	2	3
	522	568	723	809

Таблица F.3

Коэффициенты для уровня коррекции ошибок 2

j	0	1	2	3	4	5	6	7
	237	308	436	284	646	653	428	379

Таблица F.4

Коэффициенты для уровня коррекции ошибок 3

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	274	562	232	755	599	524	801	132	295	116	442	428	295	42	176	65

Таблица F.5

Коэффициенты для уровня коррекции ошибок 4

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	361	575	922	525	176	586	640	321	536	742	677	742	687	284	193	517
j	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
	273	494	263	147	593	800	571	320	803	133	231	390	685	330	63	410

Таблица F.6

Коэффициенты для уровня коррекции ошибок 5

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	539	422	6	93	862	771	453	106	610	287	107	505	733	877	381	612
j	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
	723	476	462	172	430	609	858	822	543	376	511	400	672	762	283	184
j	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47
	440	35	519	31	460	594	225	535	517	352	605	158	651	201	488	502
j	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63
	648	733	717	83	404	97	280	771	840	629	4	381	843	623	264	543

Таблица F.7

Коэффициенты для уровня коррекции ошибок 6

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	521	310	864	547	858	580	296	379	53	779	897	444	400	925	749	415
j	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
	822	93	217	208	928	244	583	620	246	148	447	631	292	908	490	704
j	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47
	516	258	457	907	594	723	674	292	272	96	684	432	686	606	860	569
j	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63
	193	219	129	186	236	287	192	775	278	173	40	379	712	463	646	776
j	64	65	66	67	68	69	70	71	72	73	74	75	76	77	78	79
	171	491	297	763	156	732	95	270	447	90	507	48	228	821	808	898
j	80	81	82	83	84	85	86	87	88	89	90	91	92	93	94	95
	784	663	627	378	382	262	380	602	754	336	89	614	87	432	670	616
j	96	97	98	99	100	101	102	103	104	105	106	107	108	109	110	111
	157	374	242	726	600	269	375	898	845	454	354	130	814	587	804	34
j	112	113	114	115	116	117	118	119	120	121	122	123	124	125	126	127
	211	330	539	297	827	865	37	517	834	315	550	86	801	4	108	539

Таблица F.8

Коэффициенты для уровня коррекции ошибок 7

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	524	894	75	766	882	857	74	204	82	586	708	250	905	786	138	720
j	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
	858	194	311	913	275	190	375	850	438	733	194	280	201	280	828	757
j	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47
	710	814	919	89	68	569	11	204	796	605	540	913	801	700	799	137
j	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63
	439	418	592	668	353	859	370	694	325	240	216	257	284	549	209	884
j	64	65	66	67	68	69	70	71	72	73	74	75	76	77	78	79
	315	70	329	793	490	274	877	162	749	812	684	461	334	376	849	521
j	80	81	82	83	84	85	86	87	88	89	90	91	92	93	94	95
	307	291	803	712	19	358	399	908	103	511	51	8	517	225	289	470
j	96	97	98	99	100	101	102	103	104	105	106	107	108	109	110	111
	637	731	66	255	917	269	463	830	730	433	848	585	136	538	906	90
j	112	113	114	115	116	117	118	119	120	121	122	123	124	125	126	127
	2	290	743	199	655	903	329	49	802	580	355	588	188	462	10	134
j	128	129	130	131	132	133	134	135	136	137	138	139	140	141	142	143
	628	320	479	130	739	71	263	318	374	601	192	605	142	673	687	234
j	144	145	146	147	148	149	150	151	152	153	154	155	156	157	158	159
	722	384	177	752	607	640	455	193	689	707	805	641	48	60	732	621
j	160	161	162	163	164	165	166	167	168	169	170	171	172	173	174	175
	895	544	261	852	655	309	697	755	756	60	231	773	434	421	726	528
j	176	177	178	179	180	181	182	183	184	185	186	187	188	189	190	191
	503	118	49	795	32	144	500	238	836	394	280	566	319	9	647	550
j	192	193	194	195	196	197	198	199	200	201	202	203	204	205	206	207
	73	914	342	126	32	681	331	792	620	60	609	441	180	791	893	754
j	208	209	210	211	212	213	214	215	216	217	218	219	220	221	222	223
	605	383	228	749	760	213	54	297	134	54	834	299	922	191	910	532
j	224	225	226	227	228	229	230	231	232	233	234	235	236	237	238	239
	609	829	189	20	167	29	872	449	83	402	41	656	505	579	481	173
j	240	241	242	243	244	245	246	247	248	249	250	251	252	253	254	255
	404	251	688	95	497	555	642	543	307	159	924	558	648	55	497	10

Таблица F.9

Коэффициенты для уровня коррекции ошибок 8

j	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
	352	77	373	504	35	599	428	207	409	574	118	498	285	380	350	492
j	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
	197	265	920	155	914	299	229	643	294	871	306	88	87	193	352	781
j	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47
	846	75	327	520	435	543	203	666	249	346	781	621	640	268	794	534
j	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63
	539	781	408	390	644	102	476	499	290	632	545	37	858	916	552	41
j	64	65	66	67	68	69	70	71	72	73	74	75	76	77	78	79
	542	289	122	272	383	800	485	98	752	472	761	107	784	860	658	741
j	80	81	82	83	84	85	86	87	88	89	90	91	92	93	94	95
	290	204	681	407	855	85	99	62	482	180	20	297	451	593	913	142
j	96	97	98	99	100	101	102	103	104	105	106	107	108	109	110	111
	808	684	287	536	561	76	653	899	729	567	744	390	513	192	516	258
j	112	113	114	115	116	117	118	119	120	121	122	123	124	125	126	127
	240	518	794	395	768	848	51	610	384	168	190	826	328	596	786	303
j	128	129	130	131	132	133	134	135	136	137	138	139	140	141	142	143
	570	381	415	641	156	237	151	429	531	207	676	710	89	168	304	402
j	144	145	146	147	148	149	150	151	152	153	154	155	156	157	158	159
	40	708	575	162	864	229	65	861	841	512	164	477	221	92	358	785
j	160	161	162	163	164	165	166	167	168	169	170	171	172	173	174	175
	288	357	850	836	827	736	707	94	8	494	114	521	2	499	851	543
j	176	177	178	179	180	181	182	183	184	185	186	187	188	189	190	191
	152	729	771	95	248	361	578	323	856	797	289	51	684	466	533	820
j	192	193	194	195	196	197	198	199	200	201	202	203	204	205	206	207
	669	45	902	452	167	342	244	173	35	463	651	51	699	591	452	578
j	208	209	210	211	212	213	214	215	216	217	218	219	220	221	222	223
	37	124	298	332	552	43	427	119	662	111	475	850	764	364	578	911
j	224	225	226	227	228	229	230	231	232	233	234	235	236	237	238	239
	283	711	472	420	245	288	594	394	511	327	589	111	699	688	43	408
j	240	241	242	243	244	245	246	247	248	249	250	251	252	253	254	255
	842	383	721	521	560	644	714	559	62	145	873	663	713	159	672	729
j	256	257	258	259	260	261	262	263	264	265	266	267	268	269	270	271
	624	59	193	417	158	209	563	564	343	693	109	608	563	365	181	772
j	272	273	274	275	276	277	278	279	280	281	282	283	284	285	286	287
	677	310	248	353	708	410	579	870	617	841	632	860	289	536	35	111
j	288	289	290	291	292	293	294	295	296	297	298	299	300	301	302	303
	618	586	424	833	77	597	346	269	757	632	695	751	331	247	184	45
j	304	305	306	307	308	309	310	311	312	313	314	315	316	317	318	319
	787	680	18	66	407	369	54	492	228	613	830	922	437	519	644	905
j	320	321	322	323	324	325	326	327	328	329	330	331	332	333	334	335
	789	420	305	441	207	300	892	827	141	537	381	662	513	56	252	341
j	336	337	338	339	340	341	342	343	344	345	346	347	348	349	350	351
	242	797	838	837	720	224	307	631	61	87	560	310	756	665	397	808
j	352	353	354	355	356	357	358	359	360	361	362	363	364	365	366	367
	851	309	473	795	378	31	647	915	459	806	590	731	425	216	548	249
j	368	369	370	371	372	373	374	375	376	377	378	379	380	381	382	383
	321	881	699	535	673	782	210	815	905	303	843	922	281	73	469	791
j	384	385	386	387	388	389	390	391	392	393	394	395	396	397	398	399
	660	162	498	308	155	422	907	817	187	62	16	425	535	336	286	437
j	400	401	402	403	404	405	406	407	408	409	410	411	412	413	414	415
	375	273	610	296	183	923	116	667	751	353	62	366	691	379	687	842
j	416	417	418	419	420	421	422	423	424	425	426	427	428	429	430	431
	37	357	720	742	330	5	39	923	311	424	242	749	321	54	669	316
j	432	433	434	435	436	437	438	439	440	441	442	443	444	445	446	447
	342	299	534	105	667	488	640	672	576	540	316	486	721	610	46	656
j	448	449	450	451	452	453	454	455	456	457	458	459	460	461	462	463
	447	171	616	464	190	531	297	321	762	752	533	175	134	14	381	433
j	464	465	466	467	468	469	470	471	472	473	474	475	476	477	478	479
	717	45	111	20	596	284	736	138	646	411	877	669	141	919	45	780
j	480	481	482	483	484	485	486	487	488	489	490	491	492	493	494	495
	407	164	332	899	165	726	600	325	498	655	357	752	768	223	849	647
j	496	497	498	499	500	501	502	503	504	505	506	507	508	509	510	511
	63	310	863	251	366	304	282	738	675	410	389	244	31	121	303	263

Приложение G

(обязательное)

КОМПАКТ PDF417

Компакт PDF417 (Compact PDF417) можно использовать в тех случаях, когда обеспечение поверхности соответствующего размера для нанесения символа является предметом первостепенной важности и маловероятно повреждение символа. Если повреждение символа маловероятно (например, в условиях офиса), можно исключить правые индикаторы строк и сократить комбинацию штрихов и пробелов знака СТОП до штриха шириной в один модуль в соответствии с рисунком G.1. Эта процедура сокращает объем кодовых слов, не относящихся к данным, с четырех кодовых слов на строку до двух, с некоторым компромиссом в части выполнения декодирования и устойчивости или способности противостоять помехам, повреждениям, пыли и т.д.

Рисунок G.1. Компакт PDF417

Эта версия уменьшения кодовых слов, не относящихся к данным, именуется Компакт PDF417, символ которого полностью совместим в процессе декодирования с типовым PDF417.

Символ Компакт PDF417, имеющий менее 6 строк, кодирует число столбцов только в одном кодовом слове, которое не учитывается при коррекции ошибок, и поэтому он особенно уязвим при плохом качестве печати или повреждении.

Примечание. В предыдущих версиях PDF417 (например, в [2] и [3]), использовался термин "Сжатый PDF417" (Truncated PDF417). Термин Компакт PDF417 (Compact PDF417) является более предпочтительным во избежание путаницы с общим использованием термина "сжатый" ('truncated').

Приложение H

(обязательное)

МАКРО PDF417

H.1. Обзор Макро PDF417

Макро PDF417 (Macro PDF417) предусматривает стандартный механизм создания распределенного представления файлов, слишком больших для того, чтобы быть представленными в отдельном символе PDF417. Символы Макро PDF417 отличаются от обычных символов PDF417 тем, что они содержат дополнительную управляющую информацию в управляющем блоке Макро PDF417.

При использовании Макро PDF417 большие файлы данных разделяются на несколько сегментов файла и кодируются в отдельных символах. Управляющий блок определяет идентификацию файла, последовательность соединения, а также иную нестандартную информацию о файле. Декодер Макро PDF417 использует информацию управляющего блока для точного восстановления файла независимо от того, в каком порядке был отсканирован символ.

H.2. Синтаксис Макро PDF417

Каждый символ Макро PDF417 должен кодировать управляющий блок Макро PDF417, в котором содержится управляющая информация. Управляющий блок начинается с кодового слова Макромаркера (Macro marker) (значение 928). Управляющий блок следует за блоком данных, с которым он связан; число кодовых слов в управляющем блоке Макро PDF417 учитывают как данные и включают в значение дескриптора длины символа. Окончание управляющего блока Макро PDF417 идентифицируется началом кодовых слов коррекции ошибок.

Примечание. Символ, не содержащий данных пользователя, отличных от управляющего блока Макро PDF417, является действительным символом.

Управляющий блок Макро PDF417 должен содержать не менее двух обязательных полей: индекса сегмента (segment index) и идентификации файла (file ID). Он также может содержать ряд необязательных полей (H.2.3).

На рисунке H.1 показано расположение управляющего блока в символе Макро PDF417.

Рисунок H.1. Схемы символов PDF417

H.2.1. Индекс сегмента

В Макро PDF417 каждый символ представляет сегмент целого файла. Для восстановления целого файла сегменты необходимо разместить в определенном порядке. Этот процесс облегчает управляющая информация, содержащаяся в управляющем блоке Макро PDF417. Для файла, разделенного на множество j символов Макро PDF417, поле индекса сегмента (segment index) в каждом управляющем блоке Макро PDF417 символа содержит значения от 0 до j - 1, соответствующие относительной позиции содержимого этого символа внутри распределенного представления.

Поле индекса сегмента состоит из поля длиной в два кодовых слова и кодируется с помощью режима цифрового уплотнения в соответствии с 4.4.4. Значение индекса сегмента должно быть дополнено начальными нулями до пяти разрядов до применения режима цифрового уплотнения. Переключение в режим цифрового уплотнения не требует явной фиксации в режиме (кодового слова 902). Самое большое допустимое значение в поле индекса сегмента равно 99 998. Таким образом распределенное представление файла данных может содержать до 99 999 символов Макро PDF417.

Примечание. При переводе в объем информации 99 999 символов составят примерно 110 млн байтов данных в режиме байтового уплотнения, или 184 млн знаков в режиме текстового уплотнения, или около 300 млн знаков в режиме цифрового уплотнения.

H.2.2. Поле идентификации файла

Для каждого связанного символа Макро PDF417 поле идентификации файла (file ID) содержит одно и то же значение. Оно обеспечивает соответствие всех воссоединенных данных символов одному распределенному представлению файла. Идентификация файла имеет поле переменной длины, которое начинается с первого кодового слова, следующего за индексом сегмента, и продолжается до начала необязательных полей (если таковые присутствуют) или до окончания управляющего блока Макро PDF417 (в случае отсутствия необязательных полей).

Каждое кодовое слово в идентификации файла может иметь значение от 0 до 899, эффективно создавая серии идентификации файла для номеров базы 900. Каждое кодовое слово серии передается в качестве 3-разрядного десятичного значения представления КОИ-7.

Примечание. На эффективность схемы идентификации файла влияют длина поля идентификации файла и соответствие алгоритма, используемого для генерирования значения идентификации файла.

H.2.3. Необязательные поля

Необязательные поля (optional field) могут следовать после идентификации файла. Каждое необязательное поле начинается со специальной последовательности-указателя (tag sequence) и продолжается до начала следующего необязательного поля (если таковое присутствует) или окончания управляющего блока (если отсутствует следующее необязательное поле). Последовательность-указатель состоит из кодового слова 923, за которым следует отдельное кодовое слово указателя поля (field designator). В каждом необязательном поле данные, следующие за последовательностью-указателем, имеют интерпретацию, обусловленную спецификой поля. Не следует использовать пустые необязательные поля. В таблице H.1 представлено соответствие между текущими заданными указателями полей и необязательным содержимым полей. Каждое необязательное поле начинается с подразумеваемого возврата к режиму уплотнения, представленному в таблице H.1, и с подразумеваемого возвращения к ECI 000002 (или GLI 0 для кодирующих устройств, соответствующих ранее опубликованным стандартам PDF417). Управляющая последовательность ECI и функции фиксации в режиме и регистра в режиме могут быть использованы, но только в необязательных полях, изначально находящихся в режиме текстового уплотнения.

Таблица H.1

Указатели необязательных полей Макро PDF417

Указатель поля (field designator)	Переданное значение байтов	Содержимое	Исходный режим уплотнения	Фиксированный режим уплотнения	Общее число кодовых слов
0	48	Имя файла	Текстовое уплотнение	N	Переменное
		(File Name)	Текстовое уплотнение
1	49	Число сегментов	Цифровое уплотнение	Y	4
		(Segment Count)	Цифровое уплотнение
2	50	Отметка времени	Цифровое уплотнение	Y	6
		(Time Stamp)	Цифровое уплотнение
3	51	Отправитель	Текстовое уплотнение	N	Переменное
		(Sender)	Текстовое уплотнение
4	52	Получатель	Текстовое уплотнение	N	Переменное
		(Addressee)	Текстовое уплотнение
5	53	Размер файла	Цифровое уплотнение	Y	Переменное
		(File Size)	Цифровое уплотнение
6	54	Контрольная сумма	Цифровое уплотнение	Y	4
		(Checksum)	Цифровое уплотнение

Примечания

1. Y в графе "Фиксированный режим уплотнения" означает, что в этом поле не допускается использовать никакие функции фиксации в режиме и регистра в режиме.

2. В последней графе "Общее число кодовых слов" учитывают последовательность-указатель из двух кодовых слов.

Эти поля всегда представляют параметры глобального файла и поэтому не нуждаются в представлении в управляющем блоке более чем в одном символе Макро PDF417 в пределах распределенного представления файла, за исключением поля числа сегментов (segment count), в соответствии с представленным ниже. Сегмент, который содержит эти поля, задается специальной реализацией кодирующего устройства. Если особое поле подлежит появлению более чем в одном сегменте, оно должно идентично появиться в каждом сегменте. Не существует определенного порядка для необязательных полей.

В соответствии с таблицей H.1 все необязательные поля используют стандарт высокоуровневого кодирования PDF417. Действующий режим по умолчанию в начале каждого поля должен быть задан в таблице H.1 безотносительно к функциям фиксации в режиме и регистра в режиме, ранее присутствующим в символе.

Особое построение необязательного поля должно соответствовать нижеследующему:

- поле числа сегментов (segment count) (идентифицирующее общее количество символов PDF417 в распределенном файле) может содержать значения от 1 до 99 999 и должно быть закодировано как два кодовых слова. Если используют необязательное поле числа сегментов, то оно должно быть представлено в каждом сегменте;

- поле отметки времени подлежит интерпретации в режиме цифрового уплотнения. Оно указывает отметку времени в исходном файле, и выглядит как астрономическое время работы в секундах, начиная с 1970:01:01:00:00:00 по Гринвичу (т.е. 00:00:00 среднего времени по Гринвичу на 1 января 1970 г.). Используя данный формат, четыре кодовых слова могут закодировать любую дату в пределах следующих 200 столетий;

- поле размера файла (file size) содержит размер в байтах исходного единого файла;

- поле контрольной суммы (checksum) содержит значение контрольной суммы 16-битного (2 байта) циклически избыточного кода (CRC), использующей полином CCITT -

, вычисленный по всему исходному единому файлу.

Примечания

1. Размер файла и контрольную сумму следует вычислять из исходного файла до прибавления любых управляющих последовательностей ECI, используемых для кодирования интерпретаций расширенного канала. Имеется в виду, что если приемное устройство проверяет контрольную сумму после осуществления приема, исходный файл должен быть дословно восстановлен. Это требуется исключительно для проверки данной необязательной контрольной суммы, чтобы не проводились никакие задаваемые пользователем или необязательные преобразования потока байтов даже в том случае, когда проверка может быть выполнена в процессе декодирования ECI.

2. Если используют CRC, вычисление может быть выполнено до отправки данных к принтеру или в самом принтере на основе возможностей принтера.

Значения указателя поля больше 6 в настоящее время не заданы. Однако оборудование, декодирующее PDF417, должно декодировать и передавать любые встречающиеся необязательные поля со значением указателя поля от 7 до 9 (значение байта от 55 до 57) или от A до Z (значения байта от 65 до 90) путем обработки данных поля в качестве данных, исходно находящихся в режиме текстового уплотнения и имеющих переменную длину.

H.2.4. Ограничитель Макро PDF417

Управляющий блок в символе, представляющем последний сегмент файла Макро PDF417, содержит особый маркер (называемый ограничителем Макро PDF417 - Macro PDF417 terminator), состоящий из кодового слова 922 в конце управляющего блока. Управляющий блок любого иного символа должен оканчиваться после любых необязательных полей, не имеющих специального ограничителя.

H.3. Рассмотрение высокоуровневого кодирования

Несмотря на то что Макро PDF417 подразумевает механизм логического связывания множества символов, при высокоуровневом кодировании PDF417 каждый символ должен оставаться отдельным объектом. Таким образом, сфера действия переключения режима должна ограничиваться рамками символа, в котором она возникла. Каждый символ должен обязательно начинаться в подрежиме прописных букв режима текстового уплотнения.

Два обязательных поля закодированы следующим образом: поле индекса сегмента закодировано в режиме цифрового уплотнения, а поле идентификации файла кодируется как последовательность чисел базы 900.

В контексте необязательного поля управляющего блока режимы уплотнения, указанные в таблице H.1, должны замещать текущие режимы, заданные кодовыми словами идентификатора режима в пределах области кодовых слов данных символа. Однако сфера действия текущей интерпретации расширенного канала переходит через управляющий блок Макро PDF417 к началу следующего символа Макро PDF417. Каждое поле управляющего блока Макро начинается с подразумеваемого возврата к ECI 000002 (или GLI 0 для устройств кодирования, совместимых с ранее опубликованными стандартами PDF417). Также должна быть возможность установить другую ECI внутри необязательного поля управляющего блока в режиме текстового уплотнения, например, для правильного представления греческого имени получателя. Управляющую последовательность ECI можно разместить в любой допустимой позиции (4.5.3) после кодового слова 923 (начало необязательного поля Макро PDF417 - Beginning of Macro PDF417 Optional Field).

H.4. Пример кодирования

Приведенный пример показывает кодирование управляющего блока Макро PDF417:

Комплект Макро PDF417 кодирует в общей сложности 4 567 байт, заданных пользователем данных в четырех символах PDF417 (или сегментах файлов).

Другие "заголовки" данных, подлежащие кодированию:

- число сегментов, подлежащих использованию,

- отправитель: CEN BE,

- получатель: ISO CH.

Примечание. Поля "число сегментов", "отправитель" и "получатель" являются тремя необязательными полями, выбираемыми пользователем.

При условии, что кодирующее устройство располагает необязательные поля в первом символе, кодирование управляющего блока Макро PDF417 в этом символе должно соответствовать приведенному ниже:

[последнее кодовое слово данных]

[111]

[017]

[923]

[111]

[923]

[064] [416]

[923]

[258] [446]

[первое кодовое слово коррекции ошибок]...

В последнем из четырех символов будет следующий управляющий блок Макро PDF417:

[последнее кодовое слово данных]

[111]

[017]

[923]

[111]

[первое слово коррекции ошибок],

где A - кодовое слово макромаркера (Macro marker),

B - идентификация сегмента файла (File Segment ID).

Сегменты файла пронумерованы от 0 до j - 1 и закодированы с использованием режима цифрового уплотнения.

1-й сегмент = 00000 = кодовые слова со значениями 111, 100

4-й сегмент = 00003 = кодовые слова со значениями 111, 103

C - идентификация файла по базе 900

D - признак поля числа сегментов

E - число сегментов

F - признак поля отправителя

G - поле отправителя, кодирующее CEN BE

H - признак поля получателя

I - поле получателя, кодирующее ИСО СН

J - ограничитель Макро PDF417.

H.5. Макро PDF417 и протокол интерпретации расширенного канала

Независимый от символики протокол интерпретации расширенного канала (протокол ECI) был разработан после того, как PDF417 был регламентирован как символика. PDF417 поддерживал собственную систему идентификаторов глобальной метки (GLI), предшественницу и базу протокола ECI, с самой первой публикации спецификаций символики в 1994 г. ([2] и [3]). Поэтому следует принять во внимание ранние внедрения GLI. Существуют два обстоятельства, которые следует учитывать:

- GLI 0 и GLI 1 (равнозначные ECI 000000 и ECI 000001) были только интерпретациями, установленными в исходных спецификациях PDF417 ([2] и [3]). Прежние правила для Макро PDF417 приведены в H.5.1;

- иные назначения ECI, использование которых совместно с Макро PDF417 приведено в H.5.2.

H.5.1. Макро PDF417 с интерпретациями расширенного канала 000000 и 000001 (GLI 0 и GLI 1)

Так как GLI были действительной частью исходной спецификации PDF417 ([2] и [3]), является логичным наличие кодирующих устройств GLI и Макро PDF417, объединенных в одну единицу. Исходная спецификация ([2] и [3]) к символике PDF417 вызывала обязательную логическую схему с возвратом к GLI в начале второго и последующего символов Макро PDF417; таким образом, каждый символ должен начинаться с интерпретации по умолчанию. В случае GLI 0 и GLI 1 (эквивалентным ECI 000000 и ECI 000001) это не оказывает никакого внутреннего воздействия на кодирование. Однако для некоторых сложных интерпретаций расширенного канала логическую схему с возвратом к GLI 0 трудно реализовать независимым от символики способом.

Кодирующее программное обеспечение, соответствующее исходной спецификации для Макро PDF417 и GLI 0 и GLI 1, полностью подходит для ранее существовавших применений, а также применений GLI, задаваемых пользователем (теперь именуемых ECI), так как сфера действия системы по определению является ограниченной.

Все ECI, имеющие нумерацию 000002 или выше, не должны быть заданы логической схемой с возвратом к GLI 0. Следовательно, символы PDF417 не должны смешивать ECI 000000 и ECI 000001 с интерпретациями расширенного канала, имеющими более высокую нумерацию (за исключением закрытых систем).

H.5.2. Макро PDF417 и прочие интерпретации расширенного канала

Кодирующее устройство ECI может быть независимым от символики и генерировать поток байтов для ввода данных в кодирующее устройство символики PDF417. Кодирующее устройство ECI должно работать так, как если бы имелся отдельный поток данных независимо от размера файла. Таким образом, после вызова ECI должна сохраняться через сегменты до появления другой ECI или окончания закодированных данных. Это необходимо, например, в случае, где назначение ECI представляет схему шифрования, в которой неприемлем возврат в GLI 0.

Кодирующим устройствам Макро PDF417, соответствующим настоящему стандарту, нет необходимости кодировать преобладающую ECI в начале следующих символов PDF417.

Примечание. Может понадобиться проведение нескольких итераций для генерации логической схемы кодирования окончания символа, например режим цифрового уплотнения не должен растягиваться на два сегмента, но два отдельных блока режима цифрового уплотнения могут быть закодированы в окончании одного символа и в начале следующего. Эти условия относятся к Макро PDF417 и высокоуровневому кодированию (в соответствии с H.3), а не относятся к Макро PDF417 и ECI.

H.6. Передача данных Макро PDF417

Передача информации управляющего блока Макро PDF417 должна трактоваться так же, как интерпретируемые ECI. Независимый от символики протокол ECI приведен ниже; исходный протокол PDF417 приведен в Приложении N. Несмотря на то что управляющий блок Макро PDF417 кодируется в конце данных символа, при использовании протокола ECI он передается перед данными символа.

Три кодовых слова (922, 923 и 928) отмечают кодирование управляющего блока Макро PDF417 или одной из его составных частей. Декодирование происходит следующим образом:

1) если последовательность начинается с кодового слова 928 (макромаркер):

a) кодовое слово 928 передается в качестве управляющей последовательности 92, 77, 73, которую представляет \MI в интерпретации по умолчанию;

b) следующие два кодовых слова идентифицируют индекс сегмента. Они закодированы в режиме цифрового уплотнения и декодируются как 5-разрядное число в диапазоне от 00000 до 99998;

c) следующие кодовые слова кодируют поле идентификации файла, которое должно быть одинаковым для всех связанных символов Макро PDF417. Поле идентификации файла оканчивается кодовым словом 922 или 923 или завершается с окончанием закодированных данных в символе. Каждое кодовое слово преобразуется в 3-разрядное число в диапазоне 000 - 899 (т.е. номер кодового слова) и передается как три значения байтов (с десятичными значениями в диапазоне от 48 до 57) после управляющего заголовка: 92, 77, 70, который представлен \MF в интерпретации по умолчанию;

2) если последовательность начинается с кодового слова 923 (начало необязательного поля Макро PDF417):

a) кодовое слово 923 передается как управляющая последовательность 92, 77, 79, которая представлена \MO в интерпретации по умолчанию;

b) следующее кодовое слово представляет один из указателей необязательного поля (field designator), приведенных в таблице H.1, передается как отдельный байт, представляющий значение знака КОИ для указателя;

c) следующие кодовые слова несут содержимое данных указателя необязательного поля. Необязательное поле оканчивается кодовым словом 922 или 923 или с окончанием закодированных данных в символе. Промежуточные кодовые слова следует преобразовывать в соответствии с правилами декодирования соответствующего режима уплотнения, приведенными в таблице H.1. Полученные в результате данные могут иметь переменную длину;

3) при идентификации ограничителя Макро PDF417 (кодовое слово 922) следует передать управляющую последовательность 92, 77, 90, которая представлена \MZ в интерпретации по умолчанию;

4) в конце управляющего блока Макро PDF417, как определено для окончания кодируемых данных в символе, следует передать управляющую последовательность 92, 77, 89, которая представлена \MZ в интерпретации по умолчанию.

Примечание. Эта управляющая последовательность не является явно закодированной в символе.

Все поля управляющего блока Макро PDF417 для символа (сегмента) должны быть переданы как единый блок, начинающийся с \MI... и оканчивающийся \MY. Передача управляющего блока Макро PDF417 должна предварять передачу остатка закодированного сегмента файла даже в том случае, если управляющий блок Макро PDF417 закодирован в конце символа.

Пример:

Управляющий блок Макро PDF417 для первого символа, индекс сегмента = 0 и идентификация файла (100, 200, 300) будут закодированы в символе как последовательность кодовых слов:

[928] [111] [100] [100] [200] [300]

Она будет передаваться следующим образом:

передача данных (байты):

92, 77, 73, 48, 48, 48, 48, 48, 92, 77, 70, 49, 48, 48, 50, 48, 48, 51, 48, 48, 92, 77, 89

интерпретация в знаках КОИ-7:

\MI00000\MF100200300\MY

После сканирования символов Макро PDF417 функция депакетирования восстановит исходное сообщение с учетом того, что символы могли быть сканированы не по порядку. Если система работает в буферизованном режиме, функция депакетирования находится в декодере; при работе в небуферизованном режиме эта функция находится в системе приема.

Декодеры должны предусматривать специфичный для каждого декодера метод, посредством которого обработка заданной идентификации файла Макро PDF417 (Macro PDF417) может быть отменена таким образом, чтобы позволить декодеру начать обработку новой идентификации файла. Это необходимо для предотвращения условий блокировки, которая может возникнуть при потере или невозможности декодирования одного или более символов заданной идентификации файла.

H.6.1. Работа в буферизованном режиме

При работе в буферизованном режиме (buffered mode) депакетизация должна выполняться в декодере/считывающем устройстве. В зависимости от конфигурации оборудования он будет отправлять:

- восстановленные данные, без управляющего блока Макро PDF417

или

- один управляющий блок Макро PDF417 (который сам по себе может быть восстановлен для включения всех необязательных полей, присутствующих в любых символах) для нахождения в начале всего закодированного сообщения. Полученный в результате управляющий блок Макро PDF417 должен иметь свое поле индекса Макро (Macro Index) со значением, равным 0, и должен включать в себя поле окончания файла Макро (Macro-end-of-file) (в сущности, для обозначения всего восстановленного сообщения как первый и единственный Макросегмент псевдосерий).

H.6.2. Работа в небуферизованном режиме

В небуферизованном режиме (unbuffered mode) депакетирование должно быть выполнено в системе приема. Каждый переданный управляющий блок Макро PDF417 должен представлять все обязательные и необязательные поля, которые в действительности закодированы в символе.

При конфигурировании в небуферизованном режиме декодер может иметь необязательную конфигурацию, допускающую, чтобы последовательные символы имели одну идентификацию файла (File ID). Эта процедура может быть целесообразной только в том случае, если декодер сконфигурирован для передачи управляющего блока Макро PDF417 в систему приема, и эта система приема разработана для отслеживания идентификации файла управляющего блока Макро PDF417 с целью определения, когда был обработан весь файл. Символы с разной идентификацией файлов или без нее (например, отдельный символ, не являющийся частью комплекта символов Макро PDF417) должны рассматриваться в соответствии с установками системы приема.

Для облегчения контроля того, что все символы набора символов Макро PDF417 (Macro PDF417) были получены в небуферизованном режиме, следует всякий раз, когда возможно, использовать необязательное поле числа сегментов как часть закодированного управляющего блока Макро PDF417.

H.6.3. Передача с возвратом к нулю

В связи с тем что в [2] и [3] были определены правила для GLI 0 и GLI 1, которые незначительно отличаются от правил для ECI, считывающее устройство, соответствующее этому международному стандарту, должно эмитировать особые управляющие последовательности при передаче символов, содержащих явные вызовы GLI 1, в двух ситуациях:

1) декодер должен передавать управляющую последовательность GLI 0 или управляющую последовательность ECI 000000 (в зависимости от того, какой протокол передачи запрограммирован для использования) после передачи данных любого символа Макро PDF417, данные которого заканчиваются в интерпретации GLI 1 (ECI 000001);

2) декодер должен передавать GLI 1 (ECI 000001) в начале каждого необязательного поля переменной длины, закодированного в режиме текстового уплотнения в управляющем блоке Макро PDF417, если данные, предваряющие это поле, заканчиваются в интерпретации GLI 1 (ECI 000001).

Это требование применяется вне зависимости от режима (буферизованного или небуферизованного) и вне зависимости от того, использование какого из двух протоколов для передачи запрограммировано в декодере (протокола ECI или исходного протокола PDF417).

Приложение J

(обязательное)

ИСПЫТАНИЕ КАЧЕСТВА СИМВОЛА PDF417

Поскольку в настоящее время ИСО/МЭК 15416 еще не полностью регламентирует испытание символов PDF417, для оценки символов PDF417 следует использовать процедуры, приведенные в J.1 - J.3.

J.1. Класс, основанный на знаках СТАРТ и СТОП

Знаки СТАРТ и СТОП PDF417 подлежат оценке в соответствии с ИСО/МЭК 15416 с использованием размера апертуры, указанного в соответствующем стандарте по применению. Следует использовать рекомендуемый алгоритм декодирования (в соответствии с K.2) для оценки параметров "декодирование" и "декодируемость" знаков СТАРТ и СТОП. Контрольные сканирования PDF417 должны быть классифицированы с использованием этих алгоритмов.

Примечание. Этот метод не обеспечивает полной классификации качества символов PDF417 (J.2).

При выполнении измерения линии сканирования должны быть перпендикулярны к знакам СТАРТ и СТОП. Это измерение для знаков СТАРТ и СТОП может использоваться для целей управления процессом. Этот метод не должен быть чувствительным к отклонениям при печати, параллельным знакам СТАРТ и СТОП. Если требуется полный анализ процесса нанесения, то символы PDF417 должны быть напечатаны и проконтролированы при двух ориентациях.

J.2. Класс, основанный на знаках символа

Эта оценка основана на анализе всего символа PDF417, отсканированного с помощью подходящей апертуры, указанной в соответствующем стандарте по применению. Контрольные сканирования должны быть выполнены под небольшим углом к линии, перпендикулярной к знакам СТАРТ и СТОП, подобно тому, как используется перекрестное сканирование строк во всех сканированиях.

1) Необходимо определить значения глобального порога (global threshold) для каждого сканирования, равного

, где

- наибольший коэффициент отражения при сканировании и

- наименьший коэффициент отражения. Все элементы с коэффициентами отражения выше глобального порога (global threshold) считают пробелами, а те, в которых они ниже, - штрихами. Измерения E должны определяться в соответствии с рисунком K.1 и использованием положения края, определяемого в точке с коэффициентом отражения, являющимся средним арифметическим значением для соседних штриха и пробела. Обработка сканирований должна продолжаться до тех пор, пока не будет стабилизировано число декодированных кодовых слов.

2) Необходимо декодировать символ и для уровней коррекции ошибок от 1 до 8 вычислить содержание неиспользованных коррекций ошибок по формуле

, где p = 2 или 3 (в соответствии с формулами в 4.7.2). Для уровня коррекции ошибок, равного 0, при декодировании символа неиспользованная коррекция ошибок будет равна 1,0. Затем следует сравнить этот результат со значениями, указанными в таблице J.1, для определения класса, основанного на знаках символа штрихового кода.

Таблица J.1

Класс символа в зависимости от неиспользованной

коррекции ошибок

Неиспользованная коррекция ошибок	Класс
>= 0,62	4
>= 0,50	3
>= 0,37	2
>= 0,25	1
< 0,25	0

J.3. Полный класс символа PDF417

За полный класс символа принимают меньшее значение класса, основанного на знаках СТАРТ и СТОП в соответствии с J.1, либо оценку, основанную на знаках символа в соответствии с J.2.

Приложение K

(обязательное)

РЕКОМЕНДУЕМЫЙ АЛГОРИТМ ДЕКОДИРОВАНИЯ ДЛЯ PDF417

Рекомендуемый алгоритм декодирования применяют для вычисления декодируемости при оценке качества символа с использованием методов, приведенных в ИСО/МЭК 15416.

При оценке качества символа с помощью настоящего рекомендуемого алгоритма декодирования символ PDF417 должен декодироваться в виде серии линий сканирования вдоль этого символа до знаков СТАРТ или СТОП, но необязательно строка за строкой. Символ может быть декодирован с помощью номера кластера и в том случае, если линия сканирования проходит через две или более строк. Последовательности штрихов и пробелов знаков символа PDF417 (e) декодируют с использованием измерений "от края до края".

Символ PDF417 подлежит декодированию в четыре этапа:

1) инициализация - для установки матрицы символа;

2) декодирование линии с использованием рекомендуемого алгоритма декодирования;

3) заполнение матрицы;

4) интерпретация.

K.1. Инициализация

В начале процесса декодирования для установления параметров структуры символа (числа строк r, числа столбцов c) и уровней коррекции ошибок должно быть выполнено достаточное количество декодирований вдоль линии сканирования (K.2). Эта информация кодируется в левом и правом индикаторах строки, примыкающих соответственно к знакам СТАРТ и СТОП.

После проведения инициализации параметров структуры символа должна быть установлена матрица, отражающая размер (число строк со столбцов) декодируемого символа. Матрица должна исключать знаки СТАРТ и СТОП и индикаторы строк.

K.2. Рекомендуемый алгоритм декодирования для декодирования линии

Декодируемая линия сканирования должна содержать свободную зону, знак СТАРТ и/или СТОП, один индикатор строки и один или более знаков символа в области данных. Линия сканирования может пересекать более чем одну строку. Алгоритм должен включать следующие этапы по декодированию линии:

1) подтверждают наличие свободной зоны;

2) для каждой последовательности штрихов и пробелов знака символа (включая знаки СТАРТ и СТОП) подсчитывают ширину в соответствии с рисунком K.1:

Рисунок K.1. Размеры для декодирования

3) преобразуют размеры

в нормализованные значения

, которые должны представлять полную ширину этих размеров в модулях. Используют следующий способ для определения i-го значения:

при
при
при
при
при
при
при
при

В противном случае последовательность штрихов и пробелов знака символа должна считаться ошибочной.

4) после нахождения знаков СТАРТ и СТОП предпринимают попытку декодировать индикатор строки и знаки символа в количестве, соответствующем числу столбцов матрицы в направлении, выведенном из декодированных знаков СТАРТ и СТОП. Последовательности штрихов и пробелов знаков символа декодируют в соответствии с этапом 5;

5) вычисляют номер кластера K знака символа по формуле

Примечание. Формула дает результаты, идентичные результатам уравнения, приведенного в 4.3.1.

Номер кластера K должен быть равен 0, 3 или 6; в противном случае знак символа и связанное с ним кодовое слово должны считаться ошибочными;

6) восстанавливают значение кодового слова по таблице декодирования (Приложение A) с использованием семи значений (значения кластера K и значений

) в качестве ключевых. Эти значения можно вычислить из последовательностей штрихов и пробелов, приведенных в Приложении A.

Примечание. В вычислении неявно используют номер кластера для обнаружения всех ошибок декодирования, вызванных отдельными несистематическими ошибками положения края на величину одного модуля;

7) как только будут установлены знаки СТАРТ и СТОП, должны использоваться значения кодового слова левого индикатора строки и/или правого индикатора строки для установления параметров структуры символа. Применяют обращенные уравнения, приведенные в 4.11.3.1 и 4.11.3.2 для установления номера строки (F), числа строк (r), числа столбцов (c) и уровня коррекции ошибок (s);

8) выполнение вторичных проверок (ускорение сканирования, абсолютные синхронизированные размеры, свободные зоны и т.д.), результаты которых должны быть приемлемы для отдельных характеристик считывающего устройства.

K.3. Заполнение матрицы

Для заполнения матрицы строк (r) и столбцов (c), установленных с помощью процедуры инициализации, должна использоваться следующая процедура:

1) устанавливают начальное значение подсчета стираний r x c;

2) для каждого сканирования следует декодировать число кодовых слов, равное числу столбцов в матрице;

3) действительные результаты декодирования размещают в матрице на соответствующих местах, определенных по номеру строки (из индикаторов строк) и значению кластера.

Если происходит пересечение строк, линия сканирования будет характеризоваться разными номерами строк, определяемыми левым и правым индикаторами строк. Номер кластера следует использовать для интерполяции правильного номера строки для каждого отдельного действительного кодового слова.

Пример:

Сканирование с декодированием характеризуется знаками СТАРТ и СТОП, в нем присутствует левый индикатор строки с номером строки 7 и правый индикатор строки с номером строки 10. В матрице присутствуют 10 столбцов. Линия сканирования при декодировании не охватила три кодовых слова, поскольку она не оставалась полностью в одной строке для полного перехода, однако на основании синхронизации элементов известно положение этих "неустановленных" кодовых слов.

Рисунок K.2. Схема, представляющая линию сканирования,

пересекающую строки

Кластеры расположены в следующей последовательности: "неустановленный", 6, 6, 6, "неустановленный", 0, 0, "неустановленный", 3,3.

Используя систему обозначений матрицы для строки (r) и столбца (c), кодовые слова подлежат заполнению согласно позициям: "неустановленная", (8,2), (8,3), (8,4), "неустановленная", (9,6), (9,7), "неустановленная", (10,9) и (10,10).

Примечание. Этот пример является крайним случаем в связи с тем, что линия сканирования пересекает 4 строки, но с его помощью достигается декодирование 70% кодовых слов;

4) по мере заполнения матрицы подсчет стираний V должен быть уменьшен на одно значение для каждого действительного кодового слова;

5) если уровень коррекции ошибок не равен 0, может быть предпринято исправление ошибок, когда число неустановленных кодовых слов (число стираний V) будет удовлетворять уравнениям, приведенным в 4.7.2 (при V = I и f = 0). Если устранить ошибки не удается, то должны быть собраны дополнительные кодовые слова;

6) если уровень коррекции ошибок равен 0, то следует ввести два кодовых слова коррекции ошибок.

Дальнейшие подробности обнаружения и коррекции ошибок приведены в Приложении L.

K.4. Интерпретация

Начиная с первоначального состояния подрежима прописные буквы режима текстового уплотнения, кодовые слова данных следует интерпретировать в соответствии с режимами уплотнения.

Приложение L

(обязательное)

ПРОЦЕДУРЫ КОРРЕКЦИИ ОШИБОК

Схема восстановления может быть вызвана при общем числе неустановленных кодовых слов v менее или равном заданному соответствующим уравнением в 4.7.2 (v = 1, f = 0). Неустановленные кодовые слова подлежат замещению нулями, и позицией неустановленного кодового слова 1 является

при 1 = 1, 2 ,..., v. Составляют полином знака символа:

где показатели n являются считанными кодовыми словами с первым кодовым словом

;

n - общее количество кодовых слов.

Рассчитывают значения синдрома k (от

до

) путем следующих вычислений:

C(x) при

для i = 1 до i = k,

где k -

Схема генерации синдромов приведена на рисунке L.1.

Рисунок L.1. Делитель синдрома символа

Так как позиции неустановленных кодовых слов известны из

при l = 1, 2, ..., v, полином местонахождения ошибок

для этих известных позиций можно вычислить по формуле

где

Полином местонахождения ошибок

можно корректировать, чтобы включить позиции ошибок. Это можно выполнить с помощью алгоритма Берлекампа-Массе (Berlekamp-Massey). Исходный текст приведен в [6].

Далее следует удостовериться, что количество стираний и ошибок удовлетворяет соответствующему уравнению, вычисляющему возможности исправления ошибок, приведенному в 4.7.2.

Решение

дает позицию для t ошибок, где t >= 0; если t = 0, то ошибки отсутствуют. Далее рассчитывают значение ошибок

для позиции

l = 1, ... , v + t. Для вычисления ошибок требуется вспомогательный полином Z(x), который определяют следующим образом:

где

Значение ошибок в позиции

таким образом задается через

После успешного решения для ошибок дополнения значений ошибок добавляются к кодовым словам в соответствующих позициях.

Приложение M

(обязательное)

ИДЕНТИФИКАТОР СИМВОЛИКИ

ИСО/МЭК 15424 предусматривает унифицированную методику формирования сообщения о считываемой символике, наборе вариантов обработки в устройстве считывания и других особых свойствах символики. Идентификатор символики (symbology identifier) PDF417 должен быть представлен в виде

]Lm,

где ] - знак флага идентификатора символики (десятичное значение КОИ-793);

L - знак кода для символики PDF417;

M - знак-модификатор, имеющий одно из значений, приведенных в таблице M.1.

Таблица M.1

Значения модификаторов идентификатора символики для PDF417

m	Вариант обработки
0	Устройство считывания установлено в соответствии с протоколом, приведенным в спецификациях символики [2] и [3], опубликованных в 1994 (Приложение N).
0	Примечание. Во время передачи этого варианта устройство приема не может точно определить, были ли вызваны ECI или в передаче повторились байты данных со значением 92
1	Устройство считывания установлено в соответствии с протоколом настоящего стандарта для интерпретации расширенного канала (в соответствии с 4.17.2). Все знаки данных со значением 92 дублируются
2	Устройство считывания установлено в соответствии с протоколом настоящего стандарта для операций базового канала (4.17.1). Знаки данных со значением 92 не дублируются.
2	Примечание. Когда декодер установлен на этот режим, небуферизованные символы Макро PDF417 и символы, вынуждающие декодер передавать управляющие последовательности ECI, не могут быть переданы.

Эта информация не должна кодироваться в символе штрихового кода, однако должна генерироваться декодером после декодирования и передаваться как преамбула к данным сообщения.

Приложение N

(обязательное)

ПРОТОКОЛ ПЕРЕДАЧИ ДЛЯ ДЕКОДЕРОВ, СООТВЕТСТВУЮЩИЙ

ПЕРВОНАЧАЛЬНЫМ СПЕЦИФИКАЦИЯМ PDF417

Ранее опубликованные спецификации символики PDF417 ([2] и [3]) поддерживают режим базового канала, идентификаторы глобальной метки - GLI (предшествующие независимой от символики интерпретации расширенного канала - ECI) и Макро PDF417 (но без интегрирования с протоколом ECI). Настоящее Приложение определяет протокол передачи, соответствующий первоначальной спецификации ([2] и [3]), который все еще может находиться в эксплуатации, и направлено на обеспечение совместимости.

N.1. Режим базового канала

В режиме базового канала (Basic Channel mode) все знаки данных символа передаются в соответствии с действующими режимами уплотнения и включаются в передачу данных как последовательность 8-битных байтов. Знаки СТАРТ и СТОП, индикаторы строк, дескриптор длины символа, кодовые слова переключения режима и кодовые слова коррекции ошибок не передаются.

Примечание. Передача идентична процедуре, приведенной в 4.17.1. Ранние декодеры должны выдавать идентификатор символики ]L0, однако могут и не передавать префикс идентификатора символики.

N.2. Символы, кодирующие GLI

Ранее были установлены только GLI 1 и GLI 0, но исходным протоколом поддерживается передача всех управляющих последовательностей GLI/ECI. Три кодовых слова (925, 926 и 927) отмечают кодирование значения GLI и декодируются как значения байтов в соответствии с приведенной ниже процедурой:

1) если управляющая последовательность GLI начинается кодовым словом 927 (идентификатор ECI для набора знаков или кодовой страницы):

a) кодовое слово со значением 927 передается как 4-байтовая управляющая последовательность 92, 57, 50, 55, которая представлена \927 в интерпретации знаков КОИ-7

b) следующее кодовое слово представляет номер GLI в области значений от 000 до 899. Кодовое слово преобразовывается в 3-разрядное значение. 3-разрядное значение передается как соответствующие значения байтов (с десятичными значениями от 48 до 57), которым предшествует байт со значением 92.

Пример:

В символе закодировано: [927] [001]

Передача данных (байты): 92, 57, 50, 55, 92, 48, 48, 49

Интерпретация знаков КОИ-7: \927\001;

2) если управляющая последовательность GLI начинается кодовым словом 926 (идентификатор общего назначения формата ECI):

a) кодовое слово 926 передается как 4-байтовая управляющая последовательность 92, 57, 50, 54, которая представлена \926 в интерпретации знаков КОИ-7

b) следующие два кодовых слова (допускаются кодовые слова со значениями от 000 до 899) представляют номер ECI следующим способом:

Кодовое слово 1: Номер_ECI div 900 - 1

Кодовое слово 2: Номер_ECI mod 900.

Каждое кодовое слово преобразовывается в 3-разрядное значение. 3-разрядное значение передается как соответствующие значения байтов (от 48 до 57), которым предшествует байт со значением 92.

Пример:

В символе закодировано: [926] [136] [156]

Передача данных (байты): 92, 57, 50, 54, 92, 49, 51, 54, 92, 49, 53, 54

Интерпретация знаков КОИ-7: \926\136\156;

3) если управляющая последовательность GLI начинается кодовым словом 925 (идентификатор ECI, задаваемый пользователем):

a) кодовое слово 925 передается как 4-байтовая управляющая последовательность 92, 57, 50, 53, которая представлена \925 в интерпретации в знаках КОИ-7

b) следующее кодовое слово представляет номер задаваемого пользователем GLI минус 810 900 (допускаются кодовые слова со значениями от 000 до 899). Кодовое слово преобразуется в 3-разрядное значение. 3-разрядное значение передается как соответствующие значения байтов (от 48 до 57), которым предшествует байт со значением 92.

Пример:

В символе закодировано: [925] [456]

Передача данных (байты): 92, 57, 50, 53, 92, 52, 53, 54

Интерпретация в знаках КОИ-7: \925\456

Эта процедура повторяется для каждого случая появления GLI.

Примечание. Объяснения примеров с соответствующими ECI, но использующие протокол передачи ECI, приведены в 4.17.2

Если знак ОБРАТНАЯ ДРОБНАЯ ЧЕРТА или другой знак, представленный байтом со значением 92, необходимо использовать в качестве закодированных данных, передача должна происходить в соответствии с нижеуказанным примером. Всякий раз, когда байт со значением 92 появляется в качестве данных, должны быть переданы два байта этого значения; таким образом, единичное появление всегда является управляющим знаком, а двоичное появление означает достоверные данные.

Пример:

Закодированные данные: A\\B\C

Передача: A\\\\B\\C

Управляющий знак по умолчанию может быть изменен в декодере (в таком случае система получения должна быть соответственно сконфигурирована), но тогда не должны использоваться значения байтов от 47 до 58 (в основном интерпретируемые как цифровые разряды).

Примечание. В протоколе для передачи ECI (4.17.2) значение 92 управляющего знака является фиксированным.

В качестве варианта декодеры могут иметь режим работы, при котором управляющие знаки не определены; такие устройства считывания не могут ни передавать управляющие последовательности, ни дублировать любые знаки данных. Таким образом, этот режим не может поддерживать передачу ни управляющих последовательностей ECI, ни управляющих блоков Макро PDF417.

N.3. Символы Макро PDF417

При работе по первоначальному протоколу передачи данных PDF417, после того как декодер PDF417 обработал символ Макро PDF417 с заданной идентификацией файла, он должен декодировать и передать все символы с той же идентификацией файла до передачи любых иных символов. Это требование применяется для каждого из нижеуказанных режимов передачи.

N.3.1. Передача в буферизованном режиме

Буферизованная система передачи требует, чтобы декодер собрал весь комплект символов до его передачи. Обработка обязательных полей управляющего блока Макро PDF417 проводится в рамках декодера. Передача необязательных полей в декодере может быть индивидуально разрешена или запрещена. Необязательные поля, если таковые присутствуют, должны единовременно передаваться в конце полного комплекта данных. Передача каждого поля должна начинаться с передачи соответствующей последовательности-указателя необязательного поля Макро PDF417. Последовательность-указатель состоит из кодового слова 923 (начало необязательного поля Макро PDF417), за которым следует значение указателя в соответствии с таблицей H.1; эта последовательность должна передаваться с помощью управляющего знака в соответствии с N.2. Декодированное высокоуровневое содержимое поля должно передаваться после этой последовательности-указателя.

N.3.2. Передача в небуферизованном режиме

Система небуферизованной передачи позволяет декодеру передавать отдельные символы по мере их декодирования.

При использовании небуферизованной схемы должна быть разрешена передача управляющего заголовка Макро PDF417 (Macro PDF417 Control Header), поскольку символы в небуферизованной схеме не подлежат внутреннему упорядочиванию устройством считывания. Это позволяет системе сервера производить соответствующую систематизацию поступающих данных.

Передача управляющего заголовка Макро PDF417 может быть разрешена или запрещена. Управляющий заголовок Макро PDF417 является частью управляющего блока Макро PDF417 (рисунок H.1), который состоит из кодового слова 928 (Макромаркер), индекса сегмента (в режиме цифрового уплотнения) и последовательности кодовых слов идентификации файла. В случае когда передача управляющего заголовка Макро PDF417 разрешена, кодовое слово Макромаркера и кодовые слова идентификации файла следует передавать, используя управляющий знак в соответствии с N.2. Например, управляющий заголовок Макро PDF417 первого символа, индекс сегмента, равный 0, и идентификация файла (значения кодовых слов 100, 200, 300) должны быть закодированы в символе как последовательность кодовых слов:

[928] [111] [100] [100] [200] [300]

и (принимая управляющий знак со значением 92 по умолчанию) переданы следующим образом:

Передача данных (байты): 92, 57, 50, 56, 48, 48, 48, 48, 48, 92, 49, 48, 48, 92, 50, 48, 48, 92, 51, 48, 48

Интерпретация в знаках КОИ-7: \92800000\100\200\300.

Управляющий заголовок Макро PDF417 (если разрешен) следует передавать после данных, закодированных в символе.

Если последняя последовательность GLI, переданная считывающим устройством, не является GLI 0, тогда переданные данные из этого сегмента должны оканчиваться последовательностью байтов 92, 57, 50, 55, 92, 48, 48, 48 (эквивалент в знаках КОИ-7 \927\000), как если бы данные символа оканчивались последовательностью кодовых слов [927][000]. Это возвращает интерпретацию следующего блока к GLI 0.

Передача необязательных полей может быть индивидуально разрешена или запрещена в декодере. Разрешенные необязательные поля должны передаваться вместе с каждым символом Макро PDF417, в котором они были закодированы. Каждое поле должно начинаться с передачи соответствующей последовательности-указателя необязательного поля Макро PDF417. Последовательность - указатель состоит из кодового слова 923, за которым следует значение указателя в соответствии с таблицей H.1; эта последовательность должна передаваться с использованием управляющего знака в соответствии с N.2. Декодированное высокоуровневое содержимое поля должно передаваться после этой последовательности-указателя.

Базируясь только на передаче закодированного потока данных, могут возникнуть трудности или невозможность определения наличия границы между окончанием управляющего блока Макро PDF417 (особенно если он содержит необязательные поля) и началом содержимого данных следующего символа. Протокол передачи системы (например, использующий типовую передачу управляющих знаков STX (НТ) <*> и ETX (КТ) или другие процедуры установления связи) может использоваться для определения границ между переданными символами Макро PDF417.

--------------------------------

<*> В скобках приведены русские обозначения управляющих знаков по ГОСТ 27465.

С целью облегчения контроля получения всех символов Макро PDF417 в небуферизованом режиме всякий раз, когда это возможно, следует использовать необязательное поле числа сегментов как часть закодированного управляющего блока Макро PDF417.

N.4. Передача зарезервированных кодовых слов с использованием исходного протокола PDF417

При работе по исходному протоколу передачи PDF417 декодер должен передавать зарезервированное кодовое слово как управляющий знак (со значением 92 по умолчанию), за которым следуют 3 разряда, представляющие десятичное значение зарезервированного кодового слова. Кодовые слова данных, которые следуют после зарезервированного кодового слова, интерпретируются и передаются в соответствии с режимом уплотнения, действующим до зарезервированного кодового слова. В частности, будет установлена интерпретация, как если бы зарезервированное кодовое слово ввело кодовое слово фиксации в режиме в уже действующем режиме уплотнения.

Такая функция фиксации в режиме байтового или цифрового уплотнения заново устанавливает новое "группирование" кодовых слов. Если доминирующим режимом является режим текстового уплотнения, то осуществляется повторный вызов в подрежим прописных букв режима текстового уплотнения.

Примечание. Несмотря на то что протокол может соответствующим образом передавать синтаксис сообщения любых зарезервированных кодовых слов, будущие определения которых заключаются в сигнальных функциях, он не будет предусматривать однозначного выхода данных для нового режима уплотнения. Следовательно, при использовании исходного протокола передачи PDF417 устройство приема не должно учитывать любые данные, которые следуют за управляющей последовательностью, представляющей вновь определенное кодовое слово режима уплотнения.

N.5. Достижение согласованности между старым и новым оборудованием PDF417

N.5.1. Устройства кодирования

Введение интерпретаций расширенного канала, которые не зависят от символики, подразумевает отделение функций кодирования ECI от кодирования символики. Кодирование GLI де-факто является внутренне связанным с символикой PDF417. Закодированный поток кодовых слов будет равнозначным независимо от того, какое кодирующее оборудование использовалось для его кодирования: существующее или новое. Возможно кодирование, например, данных в соответствии с интерпретацией ECI 000123 (которая еще не задана на момент публикации настоящего стандарта) с помощью кодирующего устройства, способного устанавливать GLI для PDF417; или, на первом этапе, кодирование с помощью кодирующего устройства для независимой от символики ECI, за которым, на втором этапе, следует кодирующее устройство для символики PDF417.

Имеются два ограничения:

- логическая схема с возвратом к GLI 0 должна применяться только для GLI 0 (ECI 000000) и GLI 1 (ECI 000001),

- GLI 0 и GLI 1 не должны смешиваться с другими ECI в одном символе или комплекте символов Макро PDF417.

N.5.2. Декодеры

Ключом к взаимодействию декодеров, использующих исходный и новый протокол PDF417, является обязательная передача префикса идентификатора символики всякий раз, когда декодер сконфигурирован для работы в новом режиме расширенного канала (Extended Channel Mode) и требует обязательного использования префикса, когда старое и новое оборудование PDF417 используется в одной системе, т.е. декодер, имеющий разрешение для работы в режиме расширенного канала (даже при считывании разнородных символов режима базового канала и режима расширенного канала), будет отправлять идентификатор символики с каждой передачей.

Примечание. Исходный стандарт PDF417 ([2] и [3]) не обязывает использовать идентификатор символики даже при дублировании управляющего знака (со значением 92 по умолчанию). Соответствие протоколу ECI, представленное в настоящем стандарте, обязывает использовать идентификатор символики.

Декодеры подлежат проверке на соответствие по одному из следующих условий:

A. Полностью соответствуют протоколу ECI и настоящему стандарту:

1) передают соответствующие идентификаторы символики;

2) имеют возможность установки или переключения на работу в режиме базового канала или режиме расширенного канала;

3) передают протокол ECI в соответствии с настоящим стандартом (4.17.2);

4) обрабатывают Макро PDF417 в соответствии с настоящим стандартом;

B. Соответствуют стандартам 1994 года [2] и [3]:

B.1. И имеют возможности взаимодействия с новым оборудованием и символами, кодирующими ECI:

1) передают идентификатор символики [L0;

2) имеют возможность установки или переключения на работу в режиме базового канала или в режиме расширенного канала;

3) передают протокол GLI в соответствии с N.2;

4) обрабатывают Макро PDF417 в соответствии с N.3,

B.2. Но не имеют возможности взаимодействия с новым оборудованием и символами, кодирующими ECI:

1) не передают идентификатор символики;

3) передают протокол GLI в соответствии с N.2;

4) обрабатывают Макро PDF417 в соответствии с N.3.

C. Соответствуют только режиму базового канала:

1) передают идентификатор символики [L0 (старое оборудование) или [L2 (новое оборудование) или не передают идентификатор символики;

2) рассматривают символы, содержащие кодовые слова ECI, как ошибочные;

3) рассматривают символы Макро PDF417 как ошибочные, за исключением случая, когда устройство считывания работает в буферизованном режиме и передача управляющего заголовка Макро PDF417 запрещена.

Допустим, что оборудование настроено в соответствии с вышеуказанным, что предоставит устройству считывания возможность обнаруживать и соответствующим образом реагировать на следующие условия:

1) идентификатор символики [L1 присутствует в начале передачи:

В данном случае устройство приема достоверно информируется, что декодер работает в режиме расширенного канала для сканированного символа. Следовательно, все байты со значением 92, когда они появляются в качестве данных, были дублированы независимо от того, содержит ли символ ECI или является частью комплекта Макро PDF417. Отдельные появления байта со значением 92 указывают начало управляющей последовательности. Все остальные свойства соответствуют настоящему стандарту.

2) идентификатор символики [L2 присутствует в начале передачи:

В данном случае устройство приема информируется, что декодер работает в режиме базового канала для отсканированного символа. Следовательно, байт со значением 92 будет представлять отдельный байт данных.

Символы с управляющими последовательностями ECI должны рассматриваться как ошибочные. Символы Макро PDF417 должны быть рассмотрены как ошибочные, за исключением случая, если устройство считывания работает в буферизованном режиме и передача управляющих заголовков Макро PDF417 запрещена.

3) идентификатор символики [L0 присутствует в начале передачи, указывая версию PDF417 1994 года:

Этот случай является исключением по причине того, что стандарт PDF417 1994 г. ([2] и [3]), несмотря на то что он подразумевает явную поддержку режима расширенного канала, определяет 0 (т.е. набор вариантов отсутствует) как единственное значение варианта обработки для идентификатора символики PDF417. Таким образом, существующее оборудование PDF417 при полном соответствии стандарту 1994 г. ([2] и [3]) не будет использовать новые значения вариантов, чтобы указать, действует ли режим расширенного канала или режим базового канала. Следовательно, если устройство приема встречает [L0, тогда оно должно ожидать режим, соответствующий стандарту 1994 г. В частности:

- устройство приема не может распознать из передачи, в каком из режимов находится декодер: в режиме расширенного канала (всегда дублирует байт, задаваемый в качестве управляющего знака в соответствии с N.2) или в режиме базового канала (никогда не дублирует байтов); декодер должен быть конфигурирован таким образом, чтобы соответствовать данным, ожидаемым устройством приема;

- если декодер установлен в режим расширенного канала и в символе закодированы ECI, декодер будет скорее передавать управляющие последовательности GLI в формате PDF417 1994 г. (в соответствии с N.2), чем управляющую последовательность ECI, как указано в 4.17.2.

- при использовании исходного протокола, если присутствует управляющий блок Макро PDF417, содержимое управляющего блока Макро PDF417 скорее следует после байтов данных символа, чем предваряет их.

4) в начале передачи нет идентификатора символики:

В этом случае:

a) декодер соответствующим образом сконфигурирован для поддержки только символов режима базового канала. Система приема настроена на то, что декодер не дублировал ни одного значения байта и любые очевидные ECI в потоке байтов являются случайными комбинациями знаков

или

b) декодер неправильно сконфигурирован для возможности взаимодействия в открытой системе, где могут встречаться символы, кодирующие ECI.

Приложение P

(справочное)

АЛГОРИТМ МИНИМИЗАЦИИ ЧИСЛА КОДОВЫХ СЛОВ

Одни и те же данные могут быть представлены в виде различных последовательностей кодовых слов PDF417 использованием разных режимов уплотнения и процедур перехода. Не существует предписанной процедуры для минимизации числа требуемых кодовых слов, но для этих целей можно использовать следующий алгоритм:

1) принимают, что P указывает начало потока данных;

2) устанавливают текущий режим кодирования в режим текстового уплотнения;

3) принимают, что N - число последовательных разрядов, начинающихся от P;

4) если N > 13, тогда:

5) фиксируют режим цифрового уплотнения;

6) кодируют N знаков с использованием цифрового уплотнения;

7) передвигают вперед указатель P на N;

8) переходят к шагу 3;

9) в противном случае, если N < 13, тогда:

10) принимают T длиной последовательности знаков в режиме текстового уплотнения, начинающейся с P. Последовательность заканчивается в том случае, если будут обнаружены либо знак, не находящийся в режиме текстового уплотнения, либо цифровая последовательность длиной 13 и более разрядов;

11) если T > 5 , тогда:

12) фиксируют режим текстового уплотнения;

13) кодируют T знаков с использованием режима текстового уплотнения;

14) перемещают вперед указатель P на T;

15) переходят к шагу 3

16) в случае если Т < 5, тогда:

17) принимают B в качестве длины кодируемой в двоичном виде последовательности, начинающейся с P. Последовательность заканчивают в случаях, если будут найдены либо последовательность в режиме текстового уплотнения, длиной 5 и более, либо цифровая последовательность, длиной 13 и более

18) если B = 1 и текущий режим текстового уплотнения, тогда:

19) переводят регистр в режим байтового уплотнения;

20) кодируют значение одного байта с использованием режима байтового уплотнения;

21) перемещают вперед указатель P на B;

22) переходят к шагу 3

23) иначе:

24) фиксируют режим байтового уплотнения;

25) кодируют B байтов с использованием режима байтового уплотнения;

26) перемещают вперед указатель P на B;

27) переходят к шагу 3.

Приложение Q

(справочное)

РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ МАТРИЦЫ СИМВОЛА PDF417

Для определения матрицы символа в виде числа строк (r) и столбцов (c) до печати символа следует использовать ряд параметров.

Каждый параметр назначает одну характеристику, которая может ограничивать матрицу символа. Обозначения (в нижеуказанных уравнениях) A, c, k,

, R, X и Y соответствуют обозначениям, установленным в 3.2.

Формулы можно использовать непосредственно или для создания более сложного алгоритма.

Параметр 1 - число строк r

3 <= r <= 90 (4.2.1)

Параметр 2 - число столбцов c

1 <= c <= 30 (4.2.2)

Параметр 3 - размер X

Определяют в нормативном документе, устанавливающем требования по применению (4.8)

Параметр 4 - размер Y

Y >= 3X (4.8)

Параметр 5 - горизонтальная свободная зона

(4.8)

Параметр 6 - вертикальная свободная зона

(4.8)

Параметр 7 - полезная длина символа W

Этот параметр может быть ограничен полем обзора сканера или шириной этикетки

Параметр 8 - полезная высота символа H

Этот параметр может быть ограничен полем обзора сканера или шириной этикетки

Параметр 9 - параметры матрицы

(n + k) = (c x r) < 929

Параметр 10 - коэффициент сжатия символа A

До определения размера символа может быть вычислено число кодовых слов данных и кодовых слов коррекции ошибки. Следующий этап зависит от ограничений определенных параметров, указанных в применении. Если параметры применения определяют общий коэффициент сжатия символа, можно использовать рекомендации 2 настоящего Приложения по вычислению числа столбцов области данных, требуемых для создания символа с данным коэффициентом сжатия.

Если, в противном случае, в применении ограничивается допустимая высота либо длина символа (или оба параметра), можно использовать более простые вычисления. Рекомендации 1 демонстрируют этот простой алгоритм, который следует использовать при ограниченной длине символа.

Рекомендации 1. В случае когда общая длина W (включающая свободные зоны) задана, число столбцов данных можно вычислить, используя уравнение параметра 7 (округляя до ближайшего целого значения числа столбцов). В этом случае число строк выводится из общего числа кодовых слов:

(n + k) = (r x c).

Рекомендации 2. Коэффициент сжатия символа A представляет собой отношение высоты к длине символа, включая свободные зоны. Для получения заданного значения A необходимо решить приведенное ниже уравнение относительно числа столбцов (c), в котором допускается, что свободные зоны выражены в точных значениях X. Уравнение может использоваться для всех случаев получения наилучшей аппроксимации числа столбцов (c).

Таким образом

где A, c, n, k, X и Y соответствуют обозначениям, приведенным в 3.2.

Уравнение может быть записано в следующем виде

Это уравнение (при замене c на X) является квадратным уравнением вида

При подстановке значений параметров PDF417 решение квадратного уравнения, с отбрасыванием отрицательных значений, может быть записано в следующем виде

Значение n зависит от числа кодовых слов-заполнителей, которое неизвестно до определения параметров матрицы. Однако число исходных кодовых слов известно и оно может быть подставлено в виде m + 1 <= n в уравнении, представленном выше, следующим способом:

При определении положительного значения c может быть получен результат, не являющийся целым числом. Ближайшее значение целого числа c должно давать наилучшее значение числа столбцов для определения коэффициента сжатия.

Число строк задается величиной

r = INT [(m + 1 + k)/c] + 1.

Если (c x r) >= m + 1 + k + c, то

r = r - 1

При (c x r) = (n + k) число кодовых слов-заполнителей равно (n + k) - (m + 1 + k)

Пример:

Требуется получить коэффициент сжатия A = 0,5 для символа PDF417, в котором m + 1 + k = 277, X = 0,33 мм и Y = 1,00 мм.

r = INT (277/c) + 1 = INT ()34,6 + 1 = 35.

(m + 1 + k) <= (c x r) < 929;

277 <= 2580 < 929.

Число требуемых кодовых слов-заполнителей равно:

(c x r) - (m + 1 + k);

280 - 277 = 3.

Этот символ характеризуется следующими параметрами: длина 68,97 мм, высота 36,32 мм, фактический коэффициент сжатия 0,527, количество строк 35 и количество столбцов 8.

Если не удается достичь каких-либо приемлемых параметров и символ не соответствует требуемому размеру этикетки, следует придерживаться следующих рекомендаций:

a) по возможности, уменьшают содержание данных,

b) увеличивают размер этикетки в одном или двух измерениях,

c) уменьшают уровни коррекции ошибок,

d) уменьшают размер X или высоту модуля (Y).

Приложение R

(справочное)

ПРИМЕР ВЫЧИСЛЕНИЯ КОЭФФИЦИЕНТОВ ДЛЯ ГЕНЕРАЦИИ КОДОВЫХ СЛОВ

КОРРЕКЦИИ ОШИБОК

Для подсчета коэффициентов каждого уровня коррекции ошибок должен использоваться порождающий полином

где k - общее количество кодовых слов коррекции ошибок;

- коэффициент показателей степени x, вычисляемых согласно порождающему полиному

Сначала раскладывают в ряд приведенное выше уравнение, затем вычисляют дополнение коэффициента.

Для

НАЧАЛО

КОНЕЦ

Пример:

Требуется вычислить коэффициенты порождающего полинома для уровня коррекции ошибок 1.

s = 1 (уровень коррекции ошибок 1)

(количество кодовых слов коррекции ошибок)

Примечание. В Приложении F приведены таблицы коэффициентов для вычисления кодовых слов коррекции ошибок PDF417, содержащие все значения коэффициентов, необходимые для кодирования символа PDF417 любого уровня коррекции ошибок.

Приложение S

(справочное)

ПРИМЕР ГЕНЕРАЦИИ КОДОВЫХ СЛОВ КОРРЕКЦИИ ОШИБОК

Для генерации кодовых слов коррекции ошибок должен использоваться алгоритм в соответствии с 4.10 (обозначения, используемые в приведенном примере, соответствуют обозначениям в 4.10).

Пример:

Данные PDF417 представлены кодовыми словами 5, 453, 178, 121, 239, перед которыми расположен дескриптор длины символа. Кодовые слова-заполнители отсутствуют. Тогда

n = 5 (количество кодовых слов, включая дескриптор длины символа)

При выборе уровня коррекции ошибок 1 получают

s = 1

Примечание. Пример, приведенный для представления всего процесса, упрощен и содержит только пять кодовых слов данных и 4 кодовых слова коррекции ошибок. Процесс значительно усложняется при увеличении числа кодовых слов данных и кодовых слов коррекции ошибок.

Порядок вычисления:

устанавливают

на нуль.

В конце вычисляют дополнения приведенных выше результатов и получают 4 кодовых слова коррекции ошибок для закодированных данных символа PDF417:

Приложение T

(справочное)

ПРОЦЕДУРА СХЕМЫ ДЕЛЕНИЯ ДЛЯ ГЕНЕРАЦИИ КОДОВЫХ СЛОВ

КОРРЕКЦИИ ОШИБОК

Эта процедура представляет собой альтернативу процедуре, установленной в 4.10, и использует схему деления в качестве базы определения кодовых слов коррекции ошибок.

Схема деления приведена на рисунке T.1.

- дополнение по модулю

- сложение по модулю

- умножение по модулю

Рисунок T.1. Схема кодирования кодовых слов коррекции

ошибок

Регистры от

до

должны быть установлены в исходное состояние в виде нулей. Математика по модулю должна быть задана следующими уравнениями:

где x и y являются числами от 0 до 928;

- дополнение по модулю;

- сложение по модулю;

- умножение по модулю.

Генерирование кодирования происходит в два этапа. На первом этапе с переключением в нижнее положение данные символа проходят и к выводу, и к схеме. Первый этап завершается после n синхронизирующих импульсов. На втором этапе (синхронизирующие импульсы n + 1 , ..., n + k) с переключением в верхнее положение генерируются кодовые слова коррекции ошибок

путем смещения регистров по порядку и дополнения вывода данных при удержании ввода данных на нуле.

Приложение U

(справочное)

СОВМЕСТИМОСТЬ С АВТОМАТИЧЕСКИМ РАСПОЗНАВАНИЕМ

PDF417 может считываться с помощью соответствующим образом запрограммированных декодеров штриховых кодов, которые были разработаны для автоматического распознавания его от других символик. Используемый декодером набор символик должен быть ограничен до количества, которое требуется в данном применении для обеспечения наивысшей надежности считывания.

Приложение V

(справочное)

СООТВЕТСТВИЕ МЕЖДУНАРОДНЫХ И РУССКИХ ТЕРМИНОВ

И ОБОЗНАЧЕНИЙ, ВСТРЕЧАЮЩИХСЯ В ТЕКСТЕ НАСТОЯЩЕГО СТАНДАРТА

Данное приложение включено в дополнение к международному стандарту ИСО/МЭК 15438 и содержит соответствие терминов и обозначений на русском языке (в настоящем стандарте) и английском языке (в ИСО/МЭК 15438) для удобства пользователей при переводе документов с одного языка на другой.

Таблица V.1

Соответствие международных и русских наименований

кодовых слов

Наименование кодового слова (знака символа)
русское	международное
Кодовое слово коррекции ошибок	Error correction codeword
Функциональное кодовое слово	function codeword
Кодовое слово фиксации в режиме	Mode Latch codeword
Кодовое слово регистра в режиме	Mode Shift codeword
Кодовое слово индикатора строки	Row Indicator codeword
Дескриптор длины символа	Symbol Length Descriptor
Кодовое слово данных	data codeword
Левый индикатор строки	Left row indicator
Правый индикатор строки	Right row indicator
Кодовое слово-заполнитель	pad codeword
Фиксация в режиме текстового уплотнения	Text Compaction mode latch
Фиксация в режиме байтового уплотнения	Byte Compaction mode latch
Фиксация в режиме цифрового уплотнения	Numeric Compaction mode latch
Регистр в режиме байтового уплотнения	mode shift to Byte Compaction mode
Инициализация считывающего устройства	reader initialisation
Ограничитель Макро PDF417	Macro PDF417 Terminator
Начало необязательного поля Макро PDF417	Beginning of Macro PDF417 Optional Field
Идентификатор интерпретации расширенного канала пользователя	identifier for a user defined ECI
Идентификатор общего назначения формата интерпретации расширенного канала	identifier for a general purpose ECI format
Идентификатор интерпретации расширенного канала для набора знаков или кодовой страницы	identifier for an ECI of a character set or code page
Начало управляющего блока Макро PDF417	Beginning of Macro PDF417 Control Block
или Макромаркер	или Macro marker
Указатель поля	field designator
Знак символа СТАРТ	START character (Start pattern)
Знак символа СТОП	STOP character (Stop pattern)

Таблица V.2

Соответствие международных и русских наименований знаков

Обозначение знака	Наименование знака
Обозначение знака	русское	международное
al	Знак фиксации в подрежиме прописных букв	latch to uppercase alphabetic sub-mode
ll	Знак фиксации в подрежиме строчных букв	latch to lowercase alphabetic sub-mode
ml	Знак фиксации в подрежиме смешанных знаков	latch to mixed sub-mode
pl	Знак фиксации в подрежиме знаков пунктуации	latch to punctuation sub-mode

Таблица V.3

Соответствие международных и русских наименований

и обозначений режимов и подрежимов и блоков PDF417

Наименование режима (подрежима)
русское	международное
Режим уплотнения	compaction mode
Режим текстового уплотнения	Text Compaction mode
Режим байтового уплотнения	Byte Compaction mode
Режим цифрового уплотнения	Numeric Compaction mode
Подрежим прописных букв	Alpha sub-mode
Подрежим строчных букв	Lower sub-mode
Подрежим смешанных знаков	Mixed sub-mode
Подрежим знаков пунктуации	Punctuation sub-mode
Буферизированный режим	buffered mode
Небуферизированный режим	unbuffered mode
Режим базового канала	Basic Channel
Режим расширенного канала	Extended Channel mode

Таблица V.4

Соответствие международных и русских наименований

свойств PDF417

Наименование свойства PDF417
русское	международное
Уплотнение данных	Data compaction
Интерпретация расширенного канала	Extended Channel Interpretation
Макро ПДФ417	Macro PDF417
Декодируемость от края до края	Edge to edge decodable
Перекрестное сканирование строк	Cross row scanning
Коррекция ошибок	Error correction
Компакт ПДФ417	Compact PDF417
Идентификатор глобальной метки	Global Label Identifier
Управляющий блок Макро ПДФ417	Macro PDF417 Control Block
Модель базового канала	Basic Channel Model
Модель расширенного канала	Extended Channel Model
Кластер	cluster
Коэффициент сжатия символа	symbol aspect ratio
Идентификатор символики	symbology identifier
Коэффициент сжатия модуля	aspect ratio of the module
Глобальный порог	global threshold
Управляющий заголовок Макро PDF417	Macro PDF417 Control Header

Таблица V.5

Соответствие международных и русских наименований полей

PDF417 и их атрибутов

Наименование полей PDF417
русское	международное
Индекс сегмента	segment index
Идентификация файла	file ID
Имя файла	File Name
Число сегментов	Segment Count
Отметка времени	Time Stamp
Отправитель	Sender
Получатель	Addressee
Размер файла	File Size
Контрольная сумма	Checksum
Необязательное поле	optional field
Последовательность-указатель	tag sequence
Указатель поля	field designator
Индекс Макро	Macro Index
Окончания файла Макро	Macro end-of-file

Таблица V.6

Соответствие международных и русских наименований

и обозначений управляющих значений

Обозначение знака		Наименование знака
международное	русское	международное	русское
NUL	ПУС	NULL	ПУСТО
SOH	НЗ	START OF HEADING	НАЧАЛО ЗАГОЛОВКА
STX	НТ	START OF TEXT	НАЧАЛО ТЕКСТА
ETX	КТ	END OF TEXT	КОНЕЦ ТЕКСТА
EOT	КП	END OF TRANSMISSION	КОНЕЦ ПЕРЕДАЧИ
ENQ	КТМ	ENQUIRY	КТО ТАМ?
ACK	ДА	ACKNOWLEDGE	ПОДТВЕРЖДЕНИЕ
BEL	ЗВ	BELL	ЗВОНОК
BS	ВШ	BACKSPACE	ВОЗВРАТ НА ШАГ
HT	ГТ	HORIZONTAL TABULATION	ГОРИЗОНТАЛЬНАЯ ТАБУЛЯЦИЯ
LF	ПС	LINE FEED	ПЕРЕВОД СТРОКИ
VT	ВТ	VERTICAL TABULATION	ВЕРТИКАЛЬНАЯ ТАБУЛЯЦИЯ
FF	ПФ	FORM FEED	ПЕРЕВОД ФОРМАТА
CR	ВК	CARRIAGE RETURN	ВОЗВРАТ КАРЕТКИ
SO	ВЫХ	SHIFT-OUT	ВЫХОД
SI	ВХ	SHIFT-IN	ВХОД
DLE	АР1	DATA LINK ESCAPE	АВТОРЕГИСТР ОДИН
DC1	СУ1	DEVICE CONTROL ONE	СИМВОЛ УСТРОЙСТВА ОДИН
DC2	СУ2	DEVICE CONTROL TWO	СИМВОЛ УСТРОЙСТВА ДВА
DC3	СУ3	DEVICE CONTROL THREE	СИМВОЛ УСТРОЙСТВА ТРИ
DC4	СУ4	DEVICE CONTROL FOUR	СИМВОЛ УСТРОЙСТВА ЧЕТЫРЕ
NAK	НЕТ	NEGATIVE ACKNOWLEDGE	ОТРИЦАНИЕ
SYN	СИН	SYNCHRONOUS IDLE	СИНХРОНИЗАЦИЯ
ETB	КБ	END OF TRANSMISSION BLOCK	КОНЕЦ БЛОКА
CAN	АН	CANCEL	АННУЛИРОВАНИЕ
EM	КН	END OF MEDIUM	КОНЕЦ НОСИТЕЛЯ
SUB	ЗМ	SUBSTITUTE CHARACTER	ЗАМЕНА СИМВОЛА
ESC	АР2	ESCAPE	АВТОРЕГИСТР ДВА
FS	РФ	FILE SEPARATOR	РАЗДЕЛИТЕЛЬ ФАЙЛОВ
GS	РГ	GROUP SEPARATOR	РАЗДЕЛИТЕЛЬ ГРУПП
RS	РЗ	RECORD SEPARATOR	РАЗДЕЛИТЕЛЬ ЗАПИСЕЙ
US	РЭ	UNIT SEPARATOR	РАЗДЕЛИТЕЛЬ ЭЛЕМЕНТОВ
DEL	ЗБ	DELETE	ЗАБОЙ
NBSP	НПР	NO-BREAK SPACE	НЕПРЕРЫВАЮЩИЙ ПРОБЕЛ
Примечания
1. Русские наименования и обозначения знаков по ГОСТ 27465, кроме знака NBSP.
2. Русские наименования и обозначения знака NBSP по ГОСТ 34.302.2

Приложение W

(справочное)

СООТВЕТСТВИЕ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ

МЕЖДУНАРОДНЫМ СТАНДАРТАМ

В таблице W.1 приведены сведения о соответствии межгосударственных стандартов международным стандартам, указанным в разделе 2.

Таблица W.1

Соответствие межгосударственных стандартов

международным стандартам

Обозначение и наименование ссылочного межгосударственного стандарта	Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному межгосударственному стандарту
ГОСТ 27463-87 "Системы обработки информации. 7-битные кодированные наборы символов"	ИСО 646-91 "Информационная технология - 7-битный кодированный набор знаков ИСО для обмена информацией"
ГОСТ 30640-99 (ЕН 796-95) "Автоматическая идентификация. Штриховое кодирование. Идентификаторы символик"	ЕН 796-96 "Штриховое кодирование. Идентификаторы символик"
ГОСТ 30721-2000/ГОСТ Р 51294.3-99 "Автоматическая идентификация. Кодирование штриховое. Термины и определения"	ЕН 1556-98 "Штриховое кодирование. Терминология"
Примечания
1. ГОСТ 27463 и ГОСТ 30721 разработаны на основе соответствующих международных стандартов и не содержат их аутентичный текст.
2. ГОСТ 30640 не действует на территории Российской Федерации, российским пользователям следует применять ГОСТ Р 51294.1.

Приложение X

(справочное)

СООТВЕТСТВИЕ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ

РОССИЙСКОЙ ФЕДЕРАЦИИ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

В таблице X.1 приведены сведения о соответствии государственных стандартов Российской Федерации международным стандартам, указанным в разделе 3.

Таблица X.1

Соответствие государственных стандартов

Российской Федерации международным стандартам

Обозначение и наименование ссылочного государственного стандарта Российской Федерации	Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному государственному стандарту
ГОСТ Р 51294.7-2001 (ИСО/МЭК 15416-2000) "Автоматическая идентификация. Кодирование штриховое. Линейные символы штрихового кода. Требования к испытаниям качества печати"	ИСО/МЭК 15416-2000 "Информационная технология - Технологии автоматической идентификации и сбора данных - Спецификации испытаний качества печати штриховых кодов - Линейные символы"
ГОСТ Р 51294.1-99 "Автоматическая идентификация. Кодирование штриховое. Идентификаторы символик"	ЕН 796-96 "Штриховое кодирование. Идентификаторы символик"

БИБЛИОГРАФИЯ

[1] Техническая спецификация АИМ Интернешнл "Интерпретации расширенного

канала" - Часть 1. Идентификационные схемы и протокол (AIM

International Technical Specification: Extended Channel

Interpretations - Part 1: Identification Schemes and Protocol)

[2] АИМ США "Единые спецификации символики ПДФ417", 1994 (AIM USA

"Uniform Symbology Specification PDF417", 1994)

[3] АИМ Европа "Единые спецификации символики ПДФ417", 1994 (AIM Europe

"Uniform Symbology Specification PDF417", 1994)

[4] ANSI X3.4-1986 (R1997) Информационные системы - Наборы кодированных

знаков - 7-битный Американский национальный стандартный код для

обмена информацией (7-битный ASCII) (ANSI X3.4-1986 (R1997)

Information Systems - Coded Character Sets - 7-Bit American

National Standard Code for Information Interchange (7-Bit ASCII))

[5] Техническая спецификация АИМ Интернешнл "Интерпретации расширенного

канала" - Часть 2. Регистрация наборов кодированных знаков и прочих

форматов данных (AIM International Procedure Standard: Extended

Channel Interpretations - Part 2: Registration of Coded Character

Sets and Other Data Formats)

[6] "Теория и практика кодов контроля ошибки" Richard Е. Blahut (издано

Addison Wesley, 1984 год) (с стр. 260) ('Theory and Practice of

Error Control Codes' Richard E. Blahut (published by Addison

Wesley, 1984) (page 260 etc.)

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/54/gost_10949.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
