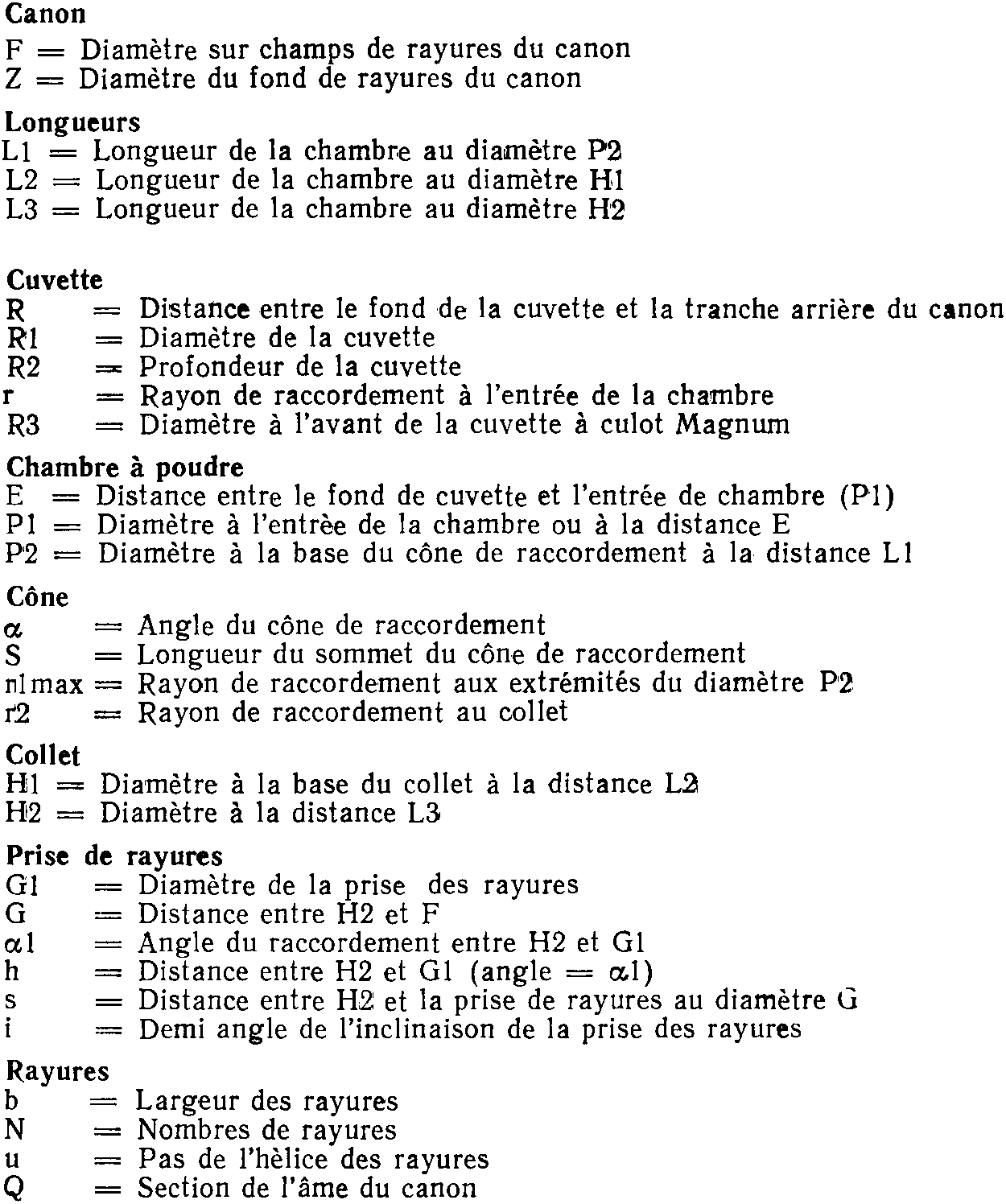

Минимальный патронник

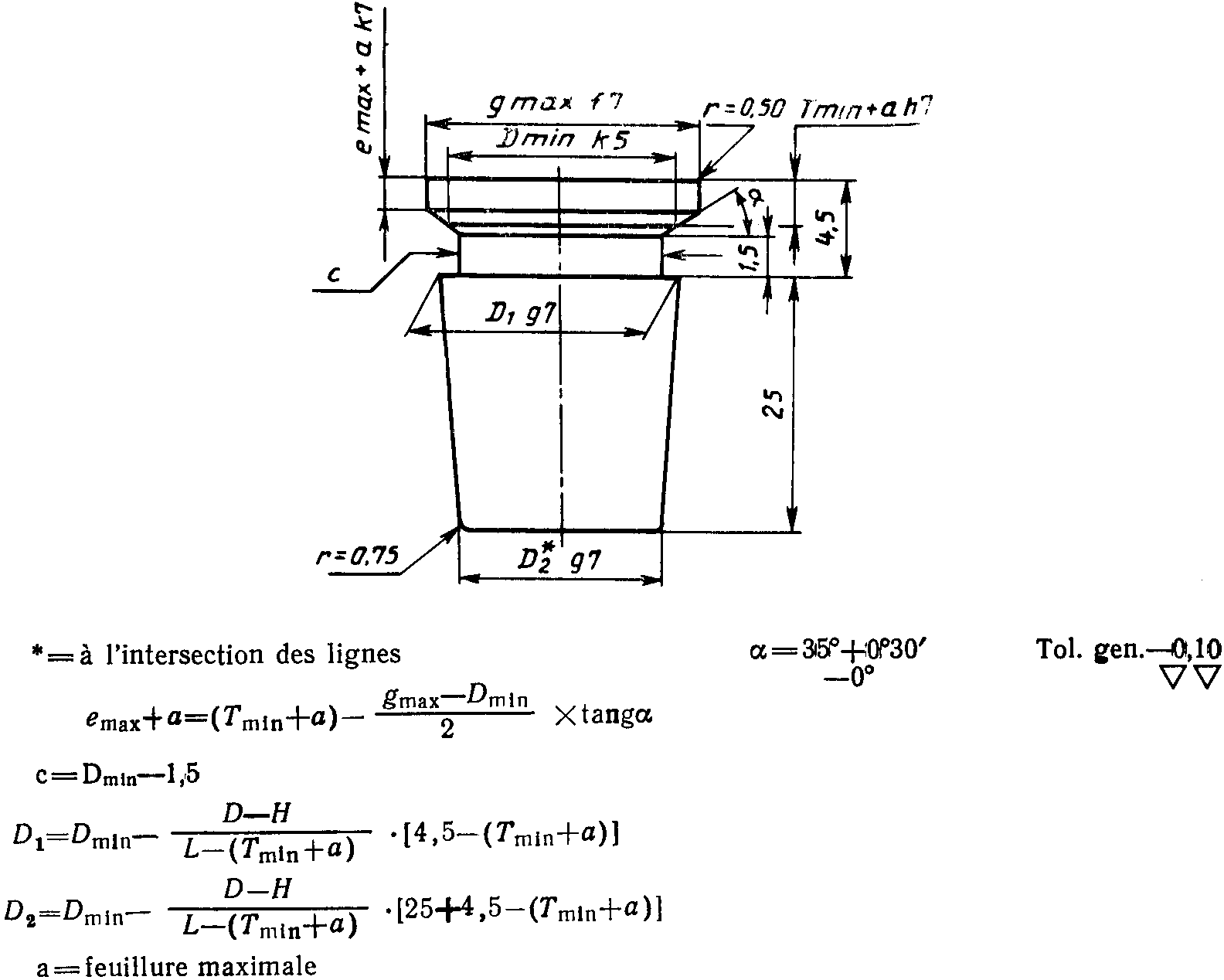

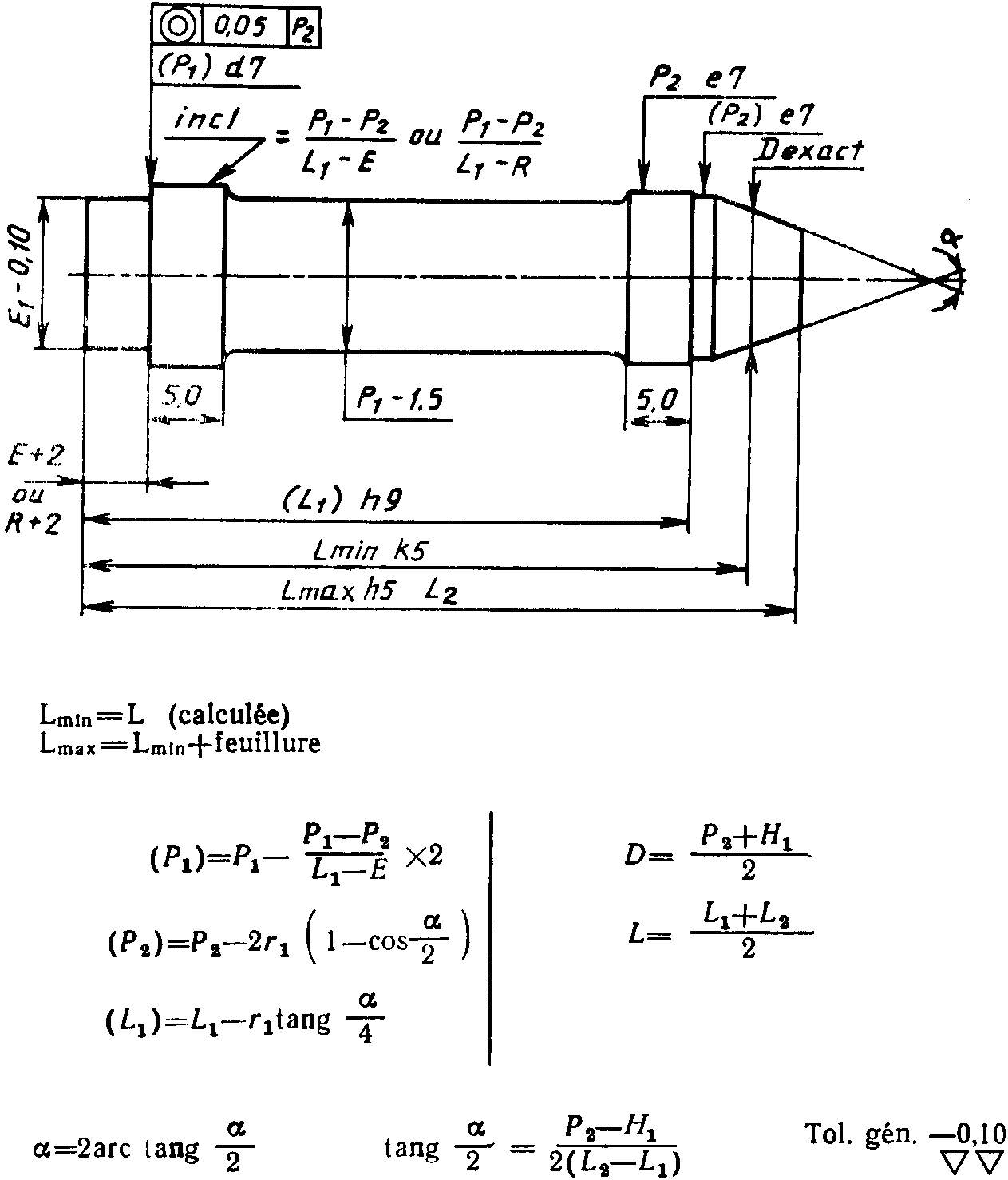

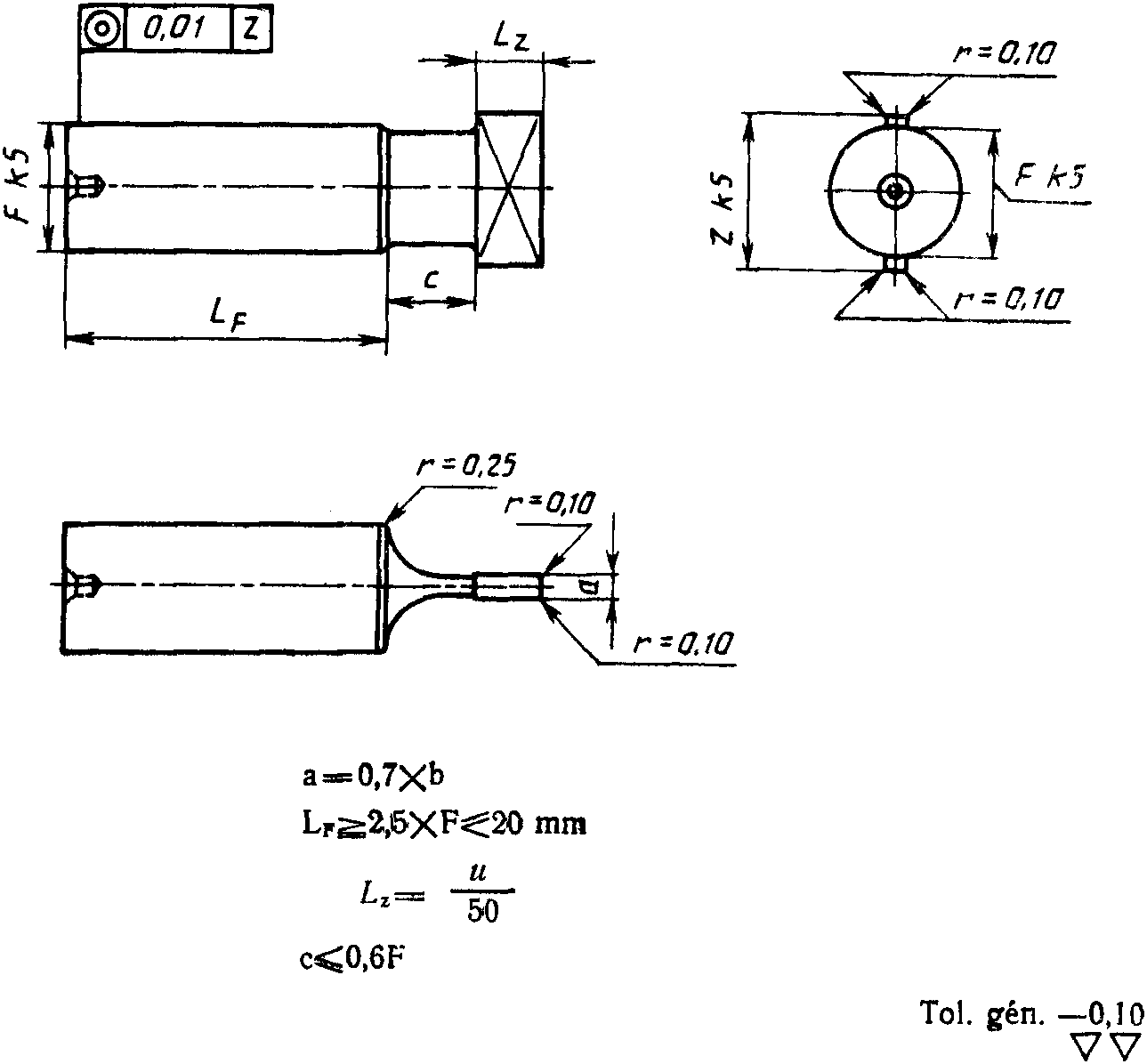

Калибры для контроля патронников

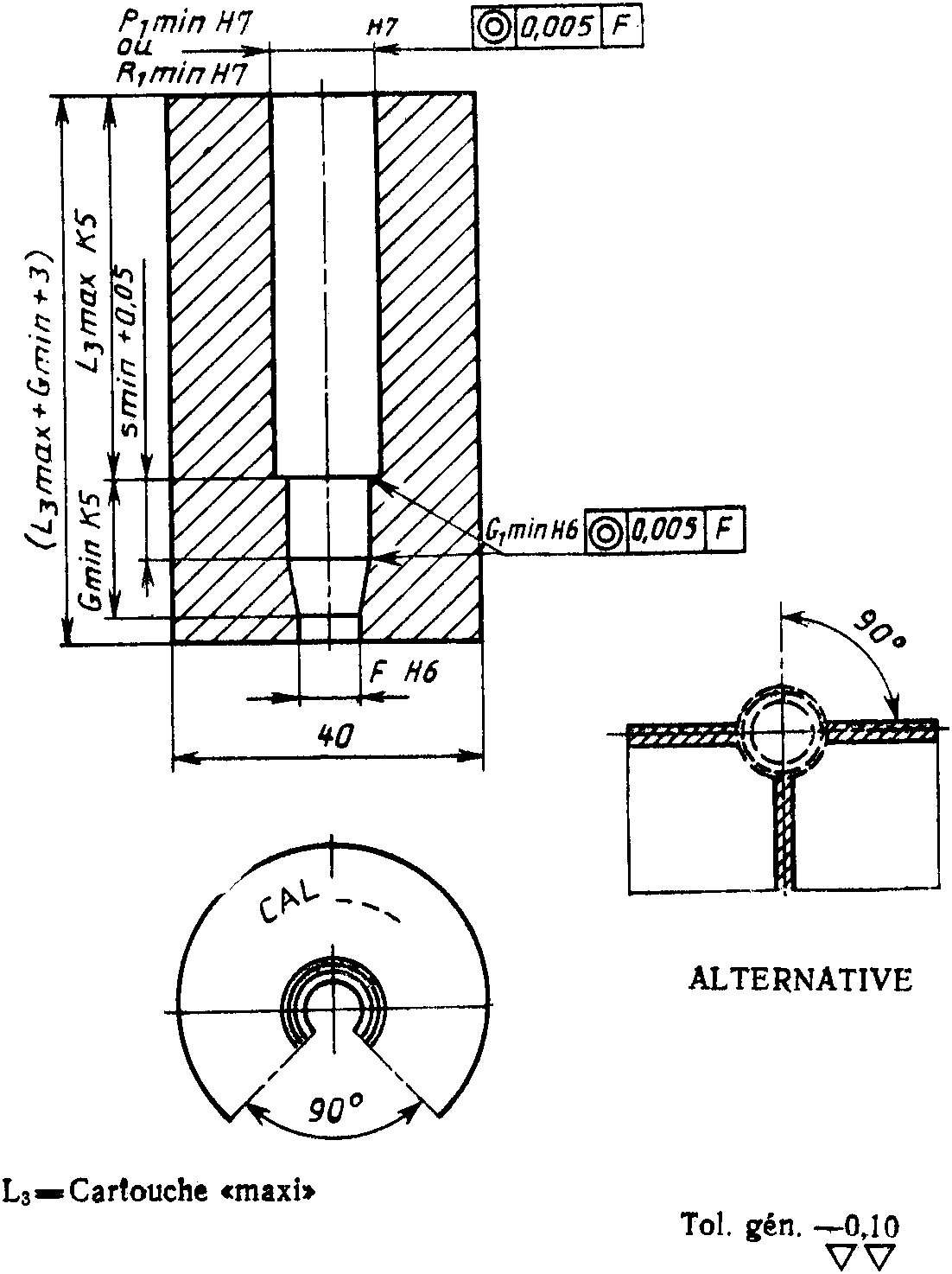

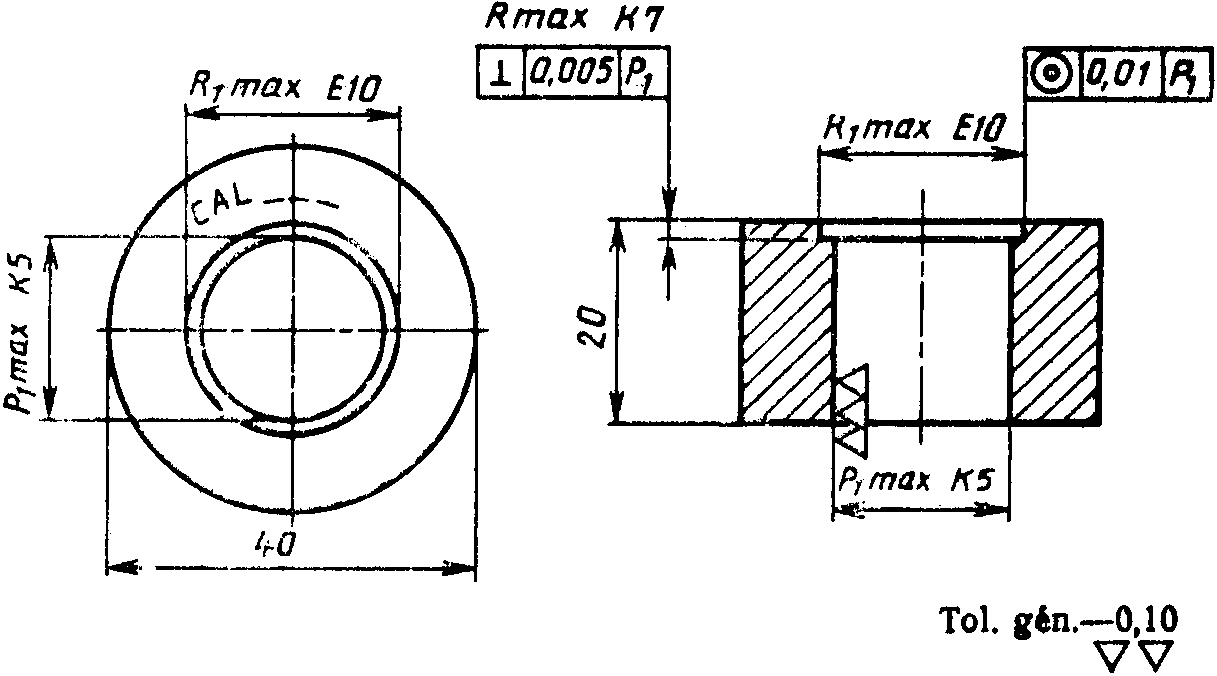

Калибры для контроля патронов

Утвержден и введен в действие

Постановлением Госстандарта России

от 17 марта 1993 г. N 83

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПАТРОНЫ К РУЧНОМУ ОГНЕСТРЕЛЬНОМУ ОРУЖИЮ, УСТРОЙСТВАМ

ПРОМЫШЛЕННОГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

ВИДЫ И МЕТОДЫ КОНТРОЛЯ ПРИ СЕРТИФИКАЦИОННЫХ

ИСПЫТАНИЯХ НА БЕЗОПАСНОСТЬ

Cartridges for portable fire-arms, firing devices

of industrial and trade special purposes. Types and methods

of control during safety certificating tests

ГОСТ Р 50530-93

Группа У65

ОКСТУ 7272

Дата введения

1 июля 1993 года

ПРЕДИСЛОВИЕ

1. Разработан и внесен Техническим комитетом ТК 340 "Спортивное и охотничье оружие".

2. Утвержден и введен в действие Постановлением Госстандарта России от 17.03.93 N 83.

3. Стандарт соответствует требованиям Постоянной международной комиссии Брюссельской конвенции (ПМК) по взаимному признанию испытательных клейм ручного огнестрельного оружии.

4. Введен впервые.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает виды и методы контроля патронов к ручному огнестрельному оружию, устройствам промышленного и специального назначения (далее - патроны) при сертификационных испытаниях на безопасность в соответствии с нормативными документами Постоянной международной комиссии (ПМК) Брюссельской конвенции по взаимному признанию испытательных клейм ручного огнестрельного оружия.

Стандарт не распространяется на патроны к оружию, используемому в наземных, морских и воздушных вооруженных силах:

- испытательные патроны, снаряженные и непосредственно используемые Государственной испытательной станцией (далее - ГИС);

- испытательные патроны, проданные изготовителем непосредственно ГИС, минуя посредников;

- экспериментальные патроны новых типов, которые находятся в стадии разработки и которые могут быть поставлены в небольших количествах для апробации различными пользователями, не входящими в персонал изготовителя;

- патроны, изготовленные или повторно снаряженные в небольших количествах для личного пользования;

- патроны, на которые Заявитель <*> имеет сертификат соответствия, выданный испытательной станцией страны - члена Брюссельской конвенции.

--------------------------------

<*> Заявитель - изготовитель или гарант, отвечающий за соответствие патронов требованиям безопасности.

Требования стандарта являются обязательными.

2. ВИДЫ КОНТРОЛЯ

2.1. При сертификационных испытаниях осуществляют следующие виды контроля:

- контроль типа патрона;

- контроль средств измерений;

- контроль изготовления;

- инспекционный контроль.

2.2. Контроль типа патрона

2.2.1. Контроль типа патрона проводит ГИС или другая аккредитованная на независимость и компетентность испытательная станция (далее - ГИС) по просьбе Заявителя. Контроль типа патронов состоит из контроля изготовления патронов, поступающих в торговую сеть.

2.2.2. Контроль проводят на одной партии патронов данного типа.

2.2.3. Партия патронов должна содержать их не менее 3000 шт.

Если же партия будет состоять из меньшего количества патронов, то ГИС в каждом конкретном случае принимает решение, согласуясь с принципами и решениями ПМК, о размере выборки.

2.2.4. Партия патронов центрального боя не должна превышать 500000 шт., а патронов кольцевого воспламенения - 1500000 шт.

2.2.5. Партия патронов должна состоять из патронов одного типа, снаряженных одним изготовителем, использовавшим порох одного типа, капсюль или капсюльный состав одного типа, а также дробь или пули одной и той же массы.

2.2.6. Контроль проводят в последовательности по показателям на выборках, приведенных в таблице 1.

Таблица 1

Показатель	Размер выборки при размере партии, шт.
Показатель	до 35000 включ.	от 35001 до 150000 включ.	от 150001 до 500000 включ.	от 500001 до 1500000 включ.
Содержание маркировки Внешний вид Размеры	250	400	630	1000
Давление пороховых газов	40	60	60	100
Безопасность функционирования	40	64	64	100

2.2.7. При положительных результатах контроля на первичную упаковку предъявленной партии патронов наносят Знак соответствия.

2.2.8. При отрицательных результатах Заявителю разрешается данный тип патрона после устранения дефектов предъявить на контроль повторно.

2.3. Контроль средств измерений

2.3.1. Контроль средств измерений проводит ГИС по просьбе Заявителя.

2.3.2. При данном контроле проверяют следующее:

- соответствие размеров баллистических стволов размерам, приведенным в Таблицах максимальных размеров патронов и минимальных размеров патронников <*> [далее - Таблицы ПМК (Приложение Б)];

- средства измерений давления с использованием образцовых патронов или калиброванных баллистических стволов;

- геометрические размеры калибров и приборов, предназначенных для контроля размеров патронов;

- оружие, используемое при контроле безопасности функционирования.

--------------------------------

<*> Tableaux des dimensions maximales des cartouches et minimales des chambres. Commission Internationale Permanente 1992.

Держатель подлинника - Госстандарт России.

2.4. Контроль изготовления

2.4.1. При положительных результатах контроля типа патрона контроль изготовления осуществляет ГИС или изготовитель.

2.4.2. Право самостоятельного проведения контроля данного вида и нанесения Знака соответствия Заявителю выдает ГИС при положительных результатах контроля типа патрона (2.2) и контроля средств измерений (2.3).

2.4.3. Контролю подвергают каждую партию патронов данного типа.

2.4.4. Партии патронов должны отвечать требованиям 2.2.4 и 2.2.5.

2.4.5. Контроль проводят в последовательности по показателям на выборках, приведенных в таблице 2.

Таблица 2

Показатель	Размер выборки при размере партии, шт.
Показатель	до 35000 включ.	от 35001 до 150000 включ.	от 150001 до 500000 включ.	от 500001 до 1500000 включ.
Содержание маркировки Внешний вид Размеры	125	200	315	500
Давление пороховых газов	20	30	30	50
Безопасность функционирования	20	32	32	50

2.5. Инспекционный контроль

2.5.1. Инспекционному контролю подвергается Заявитель, получивший право самостоятельно проводить контроль изготовления и наносить Знак соответствия на первичную упаковку патронов.

2.5.2. Контроль проводит ГИС не реже одного раза в три года на одной партии патронов данного типа.

2.5.3. При инспекционном контроле проверяют средства измерений в соответствии с 2.3.2; проводят контроль изготовления в соответствии с 2.4.3 и 2.4.4; проверяют ведение регистрации результатов контроля изготовления.

2.5.4. В случае отрицательных результатов инспекционного контроля назначают срок устранения обнаруженных недостатков. После устранения обнаруженных недостатков Заявитель должен обратиться с просьбой о проведении повторного контроля.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Метод контроля содержания маркировки

3.1.1. Содержание маркировки контролируют визуально.

3.1.2. Результаты контроля считают положительными, если установлено наличие маркировки:

как на первичной упаковке патронов, составляющих выборку, а именно:

1) наименование или знак изготовителя или наименование или товарный знак гаранта, для которого патроны были изготовлены и который берет на себя ответственность за соответствие патронов требованиям ПМК;

2) торговое наименование или стандартное обозначение патронов;

3) номер партии и количество патронов;

4) у патронов высокого давления - дополнительное обозначение, ясно указывающее, что эти патроны нельзя использовать в оружии, не прошедшем специальную проверку;

5) Знак соответствия;

6) у повторно снаряженных патронов - соответствующий знак, обозначающий повторное снаряжение,

так и на патронах, составляющих выборку, а именно:

7) товарный знак изготовителя или произведшего повторное снаряжение, или гаранта. При этом нестираемый товарный знак изготовителя или гаранта должен быть нанесен либо на донной части гильзы, либо на ее корпусе; у повторно снаряженных патронов ранее нанесенные знаки должны быть удалены;

8) у патронов центрального боя на донной части гильзы или на корпусе гильзы - стандартное обозначение калибра или торговое наименование патронов;

9) у дробовых патронов - диаметр картечи или номер дроби и длина гильзы, если она у патронов калибров 20 и более превышает 65 мм и у патронов калибров 24 и менее - 63,5 мм;

10) у патронов высокого давления - характерный отпечаток на донной части гильзы или отличительный цвет, или какое-либо другое подходящее обозначение;

11) у новых патронов, имеющих те же размеры, что и патроны, уже находящиеся в торговой сети, но развивающих среднее максимальное давление, значение которого превышает соответствующие значения, зафиксированные в Таблицах ПМК, - дополнительное цифровое обозначение, характеризующее калибр или длину гильзы.

Кроме того, должно быть установлено отсутствие патронов с ошибочно нанесенной маркировкой калибра.

3.1.3. Результаты контроля также считают положительными, если маркировка, указанная в 3.1.2, перечисления 1, 3, 5, 6, отсутствует не более чем на двух, трех, пяти и восьми упаковках в зависимости от размера партии в соответствии с таблицей 2 при контроле изготовления, а при контроле типа патрона соответственно - на трех, пяти, восьми и двенадцати упаковках в зависимости от размера партии в соответствии с таблицей 1;

маркировка, указанная в 3.1.2, перечисления 7, 9, отсутствует не более чем на двух, трех, пяти и восьми патронах в зависимости от размера партии в соответствии с таблицей 2 при контроле изготовления, а при контроле типа патронов соответственно - на трех, пяти, восьми и двенадцати патронах в зависимости от размера партии в соответствии с таблицей 1.

3.2. Метод контроля внешнего вида

3.2.1. Внешний вид патрона контролируют визуально.

3.2.2. Результаты контроля считают положительными, если установлено, что на гильзе нет следующих дефектов:

- повреждения донной части;

- продольных трещин у дульца длиной более 3 мм или любых других продольных и поперечных трещин, а количество патронов в выборке, взятой в соответствии с таблицами 1 и 2, с наличием допустимых продольных трещин у дульца длиной до 3 мм не превышает соответственно трех, пяти, восьми и двенадцати при контроле типа патрона и двух, трех, пяти и восьми - при контроле изготовления.

3.2.3. При отрицательных результатах контроля партию данного типа патрона возвращают Заявителю для устранения дефектов и повторного предъявления на контроль.

3.3. Метод контроля размеров

3.3.1. Размеры <*>

и расстояние

у патронов для нарезного оружия, в том числе для пистолетов и револьверов, патронов кольцевого воспламенения и патронов к промышленным устройствам, а также размеры <*> d, t у патронов к гладкоствольному оружию, подлежащие контролю с точки зрения безопасности, проверяют раздельно.

3.3.2. Размеры <*>

, R,

, E,

у патронов для нарезного оружия, в том числе для пистолетов и револьверов, патронов кольцевого воспламенения и патронов к промышленным устройствам, а также размеры <*> d, t, l у патронов к гладкоствольному оружию, подлежащие контролю с точки зрения типа, проверяют общим калибром, имеющим соответствующие размеры, равные минимальным размерам патронника.

--------------------------------

<*> Размеры приведены в Таблицах ПМК.

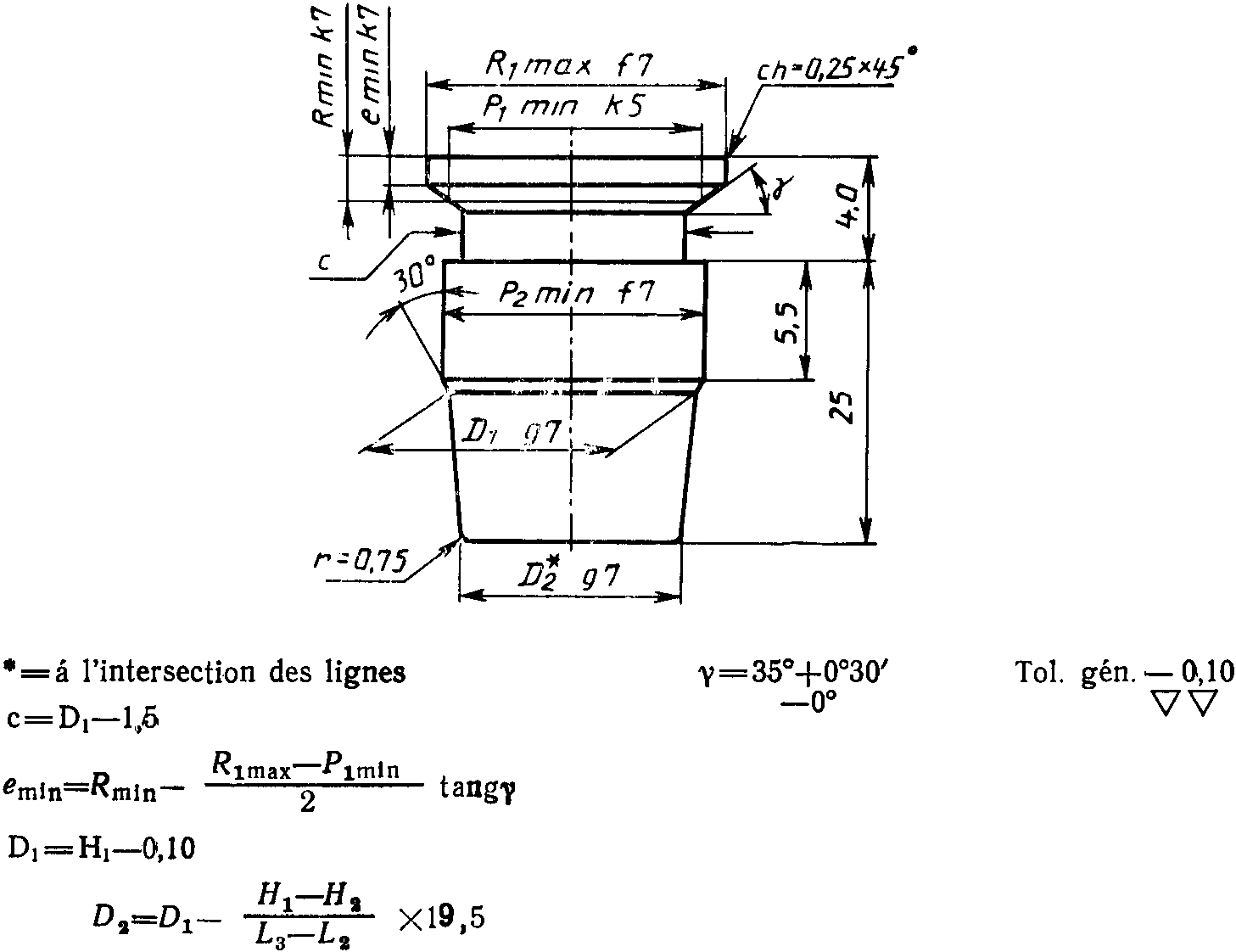

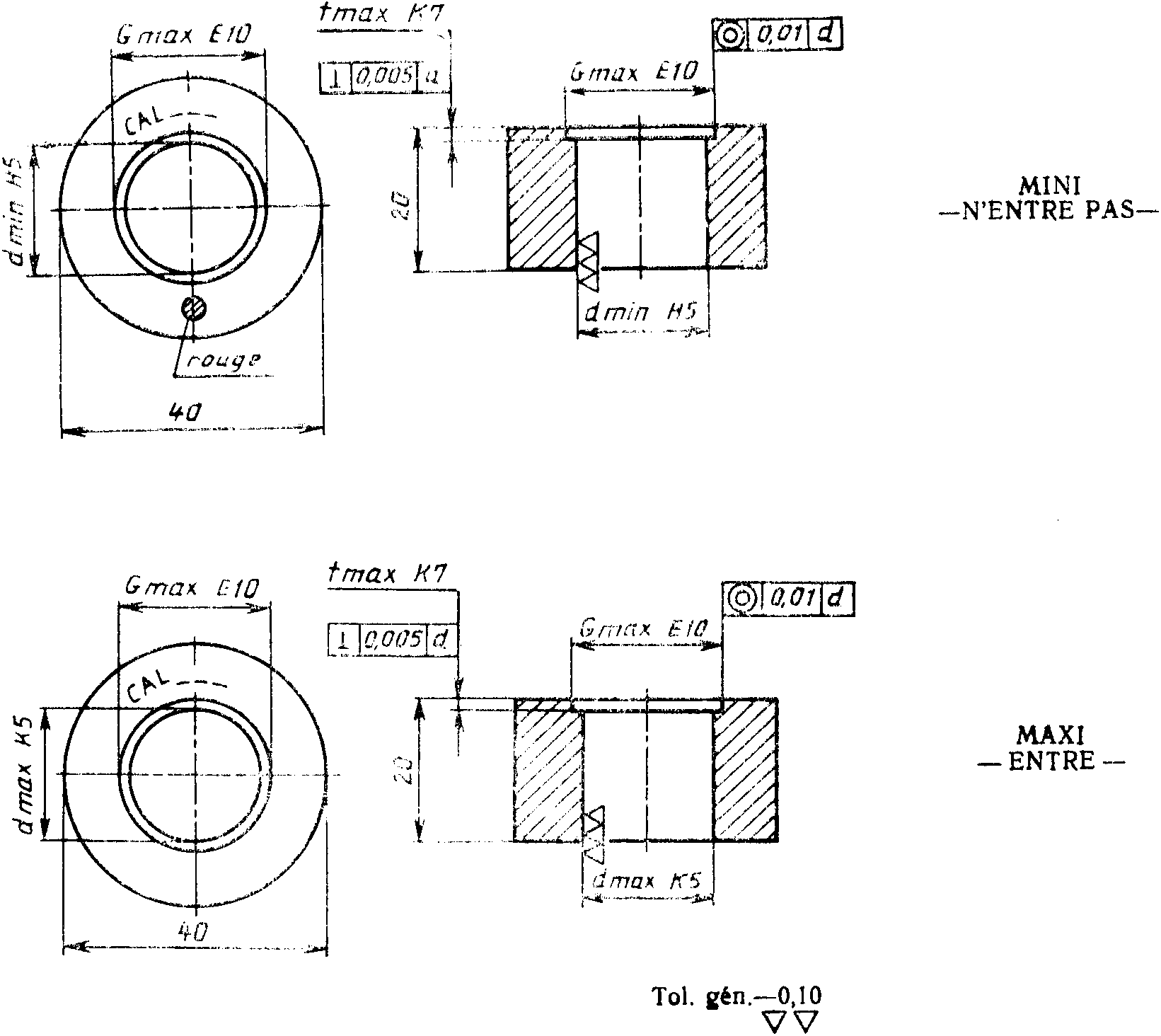

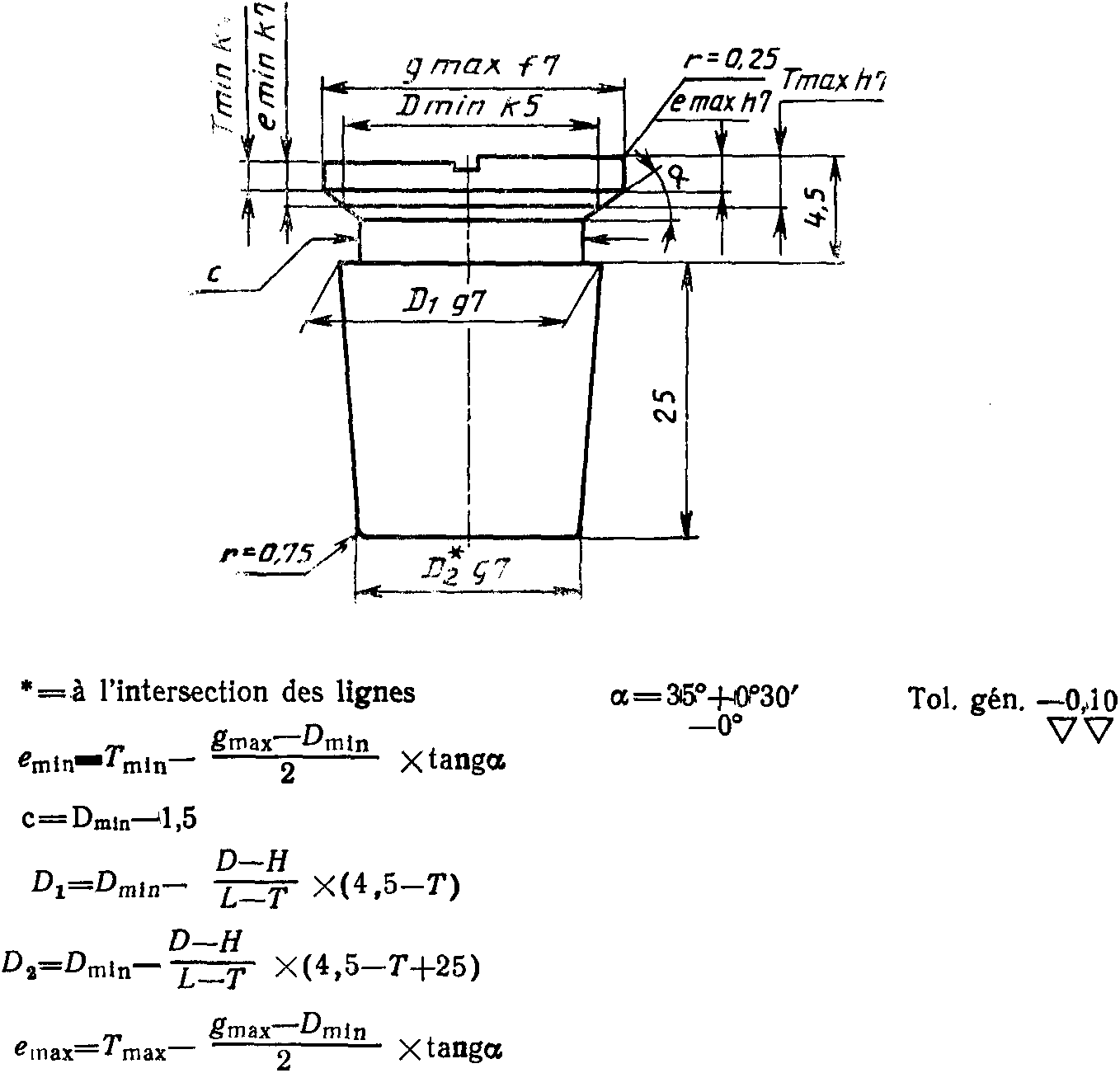

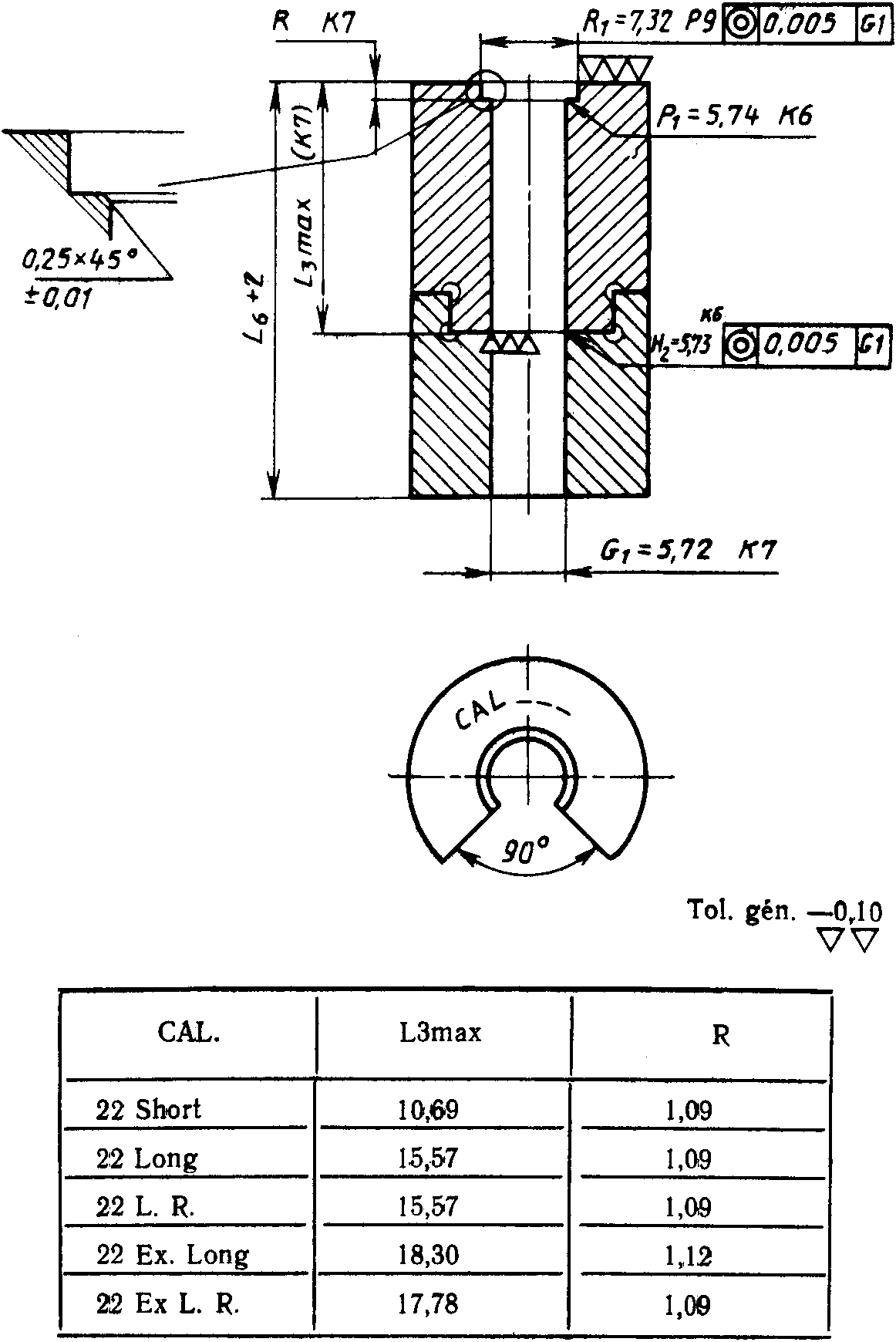

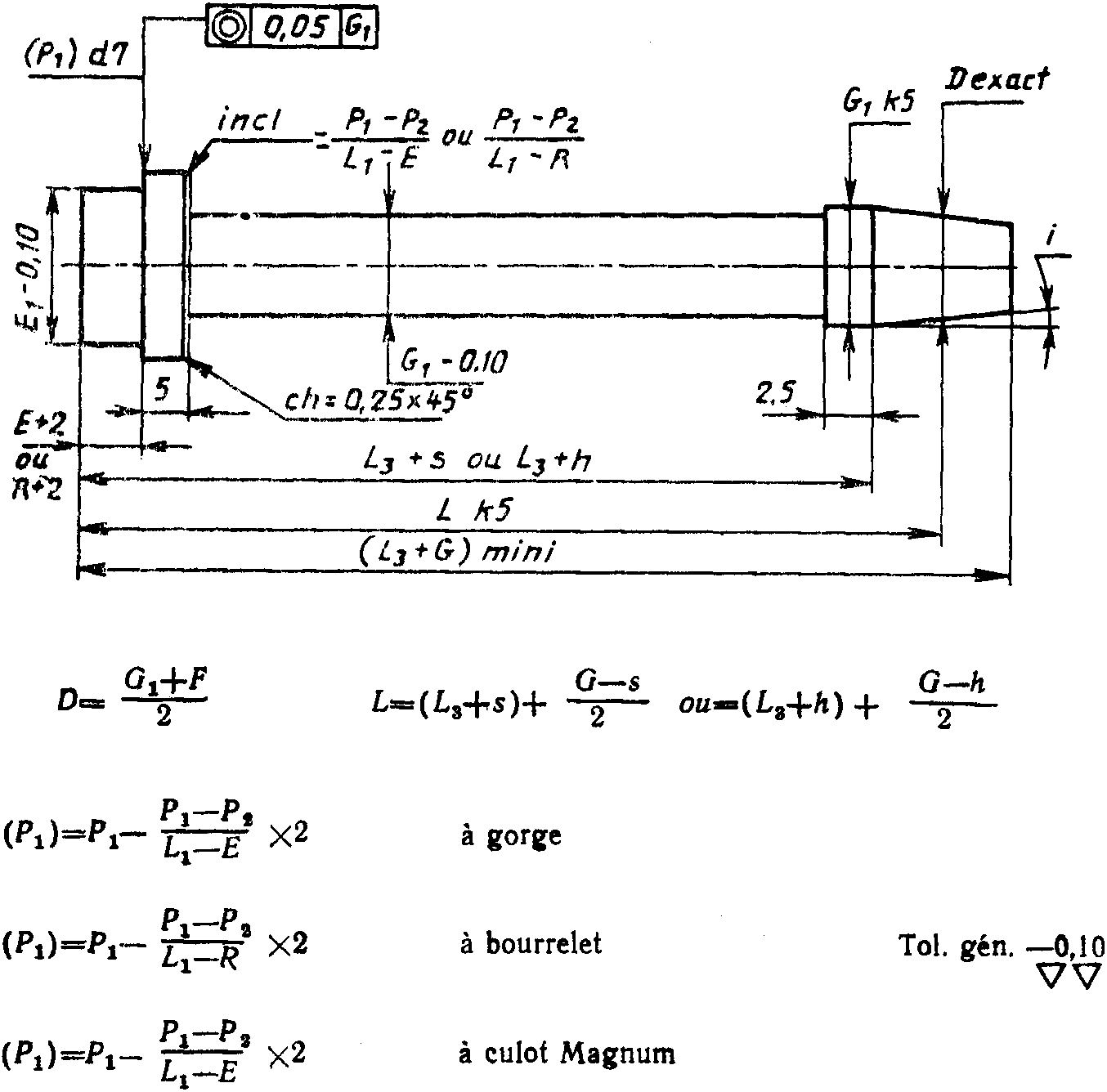

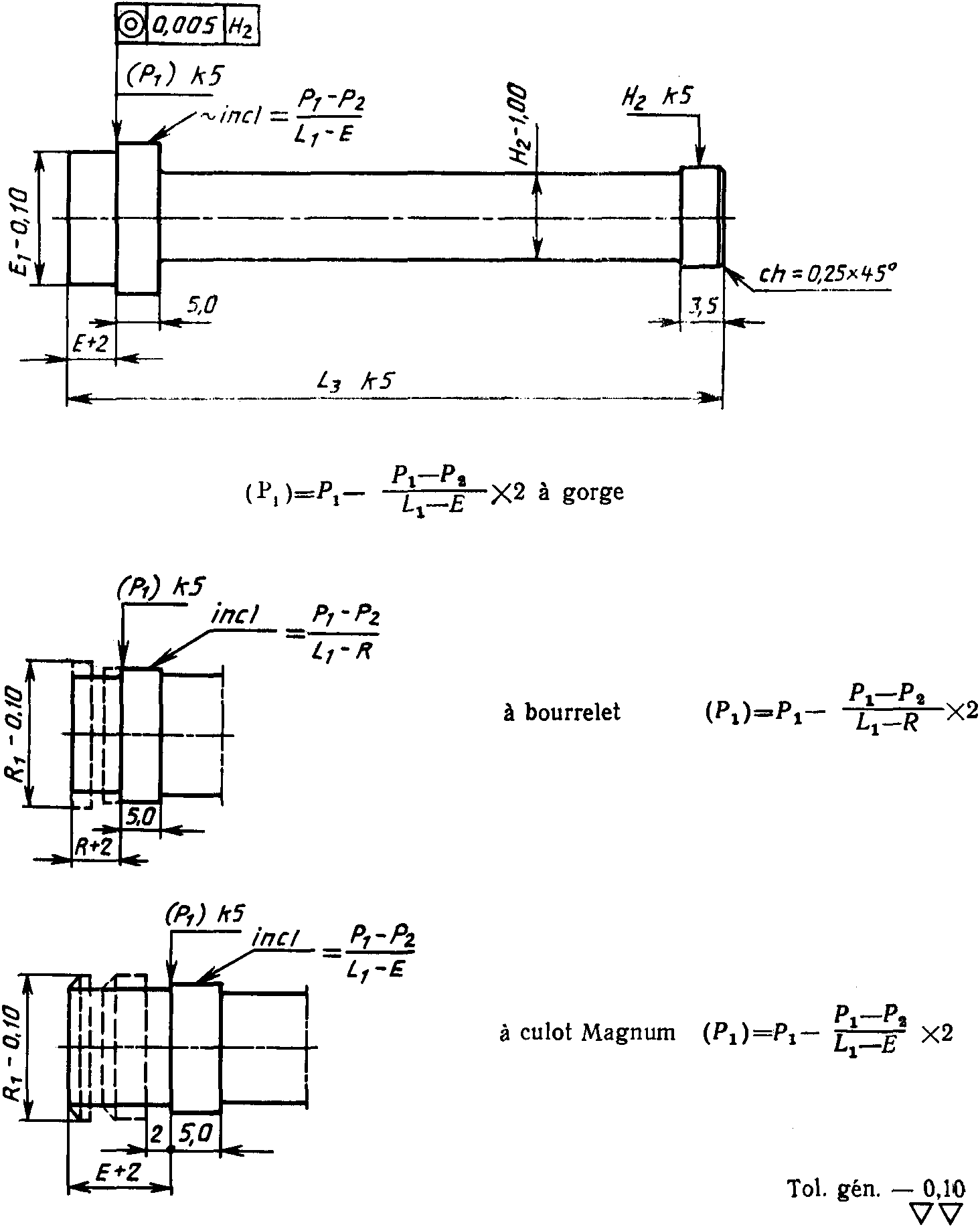

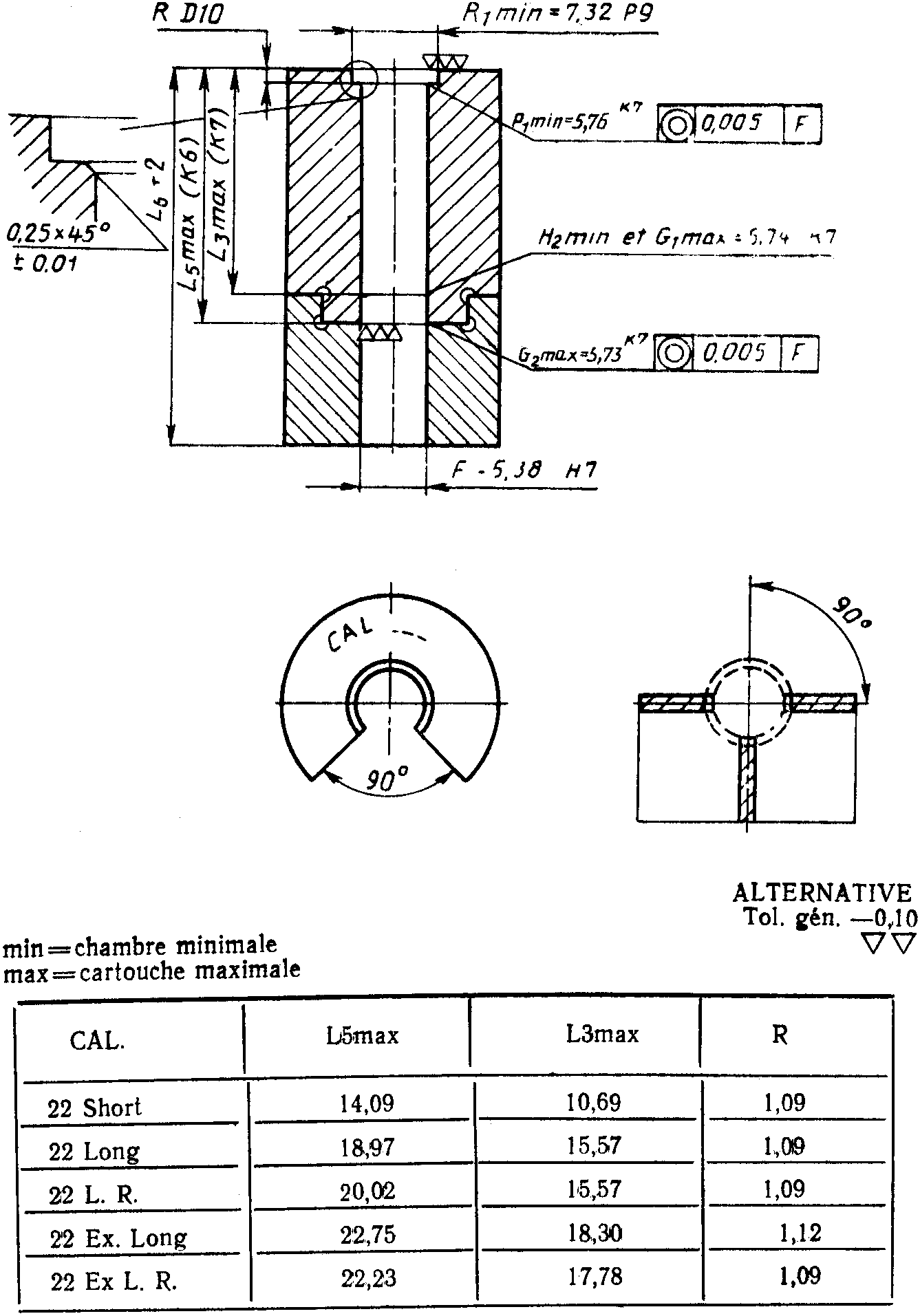

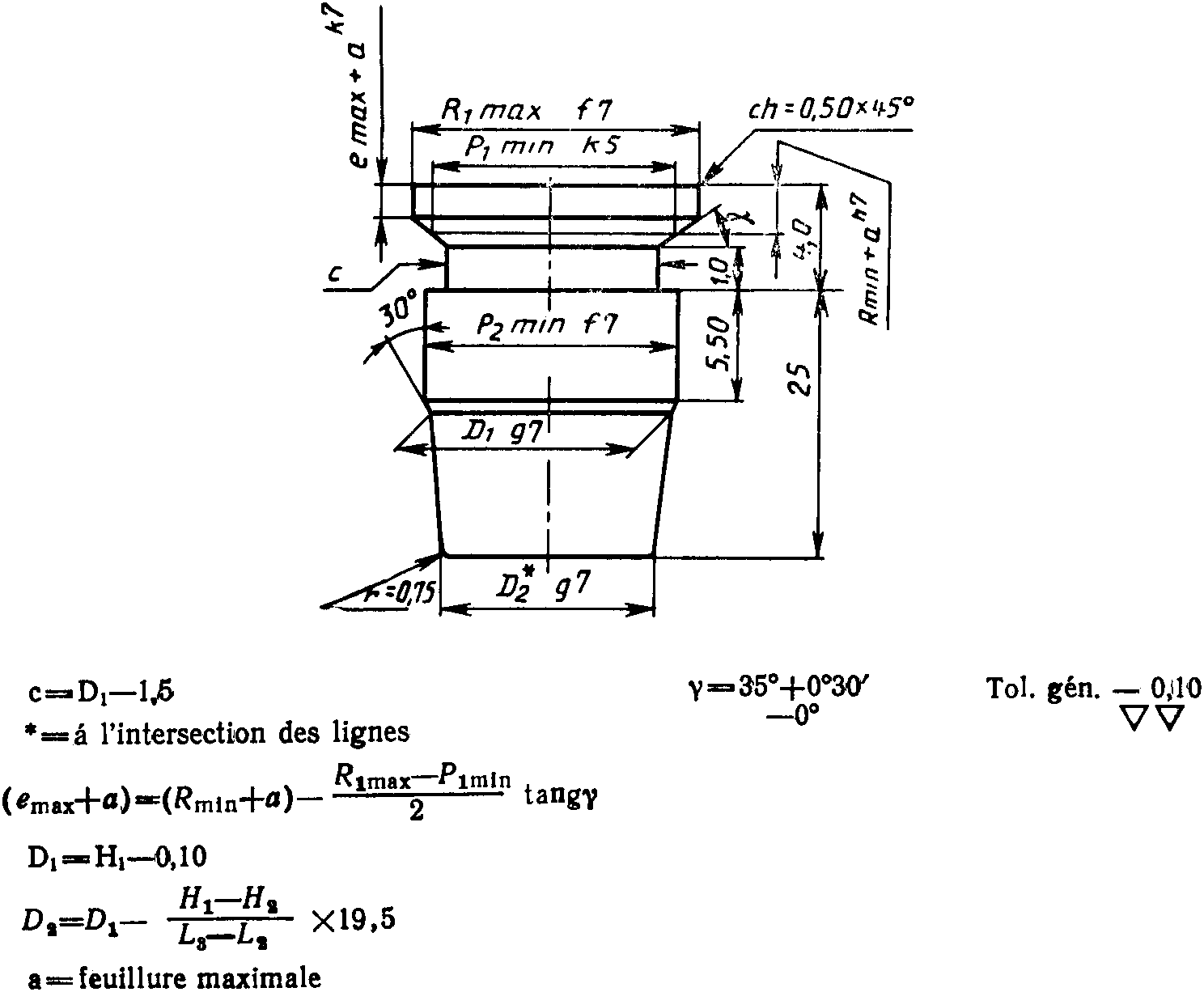

3.3.3. Размеры патронов рекомендуется проверять калибрами, указанными в Таблицах ПМК. Все патроны из выборки должны плавно входить в общий калибр.

Допускается контролировать размеры с помощью других средств измерений.

3.3.4. Результаты контроля считают положительными, если размеры, указанные в 3.3.1 и 3.3.2, не превышают приведенных в Таблицах ПМК, а также если не обнаружено выступания капсюлей за плоскость дна гильзы.

3.3.5. При отрицательных результатах контроля размеров партию патронов возвращают Заявителю для устранения дефектов и повторного представления на контроль.

3.4. Метод контроля давления пороховых газов патронов к гладкоствольному оружию

3.4.1. Для контроля применяют следующие средства <**>:

1) баллистические стволы под соответствующий патрон с зеркальным зазором не более 0,10 мм, размерами патронника, соответствующими размерам, указанным в Таблицах ПМК, длиной ствола (без чока) (700 +/- 10) мм, местом измерения давления, соответствующим указанному в Таблицах ПМК, и на расстоянии (162 +/- 2) мм от зеркала затвора;

2) крешерный прибор с диаметром поршня, равным 6,18 мм, и допуском минус 0,004 мм, массой поршня (3,0 +/- 0,3) г, длиной направляющей поршня не менее 10 мм, радиальным зазором между поршнем и его направляющей от 0,002 до 0,006 мм, диаметром канала под поршнем 6,18 мм

или пьезометрический датчик со следующими характеристиками:

Минимальная чувствительность, пКл/МПа

(пКл/бар).................................18 (1,8)

Диапазон измерения, МПа (бар).............От 0 до 600 (от 0 до 6000)

Диапазон тарирования, МПа (бар)...........От 30 до 180 (от 300 до 1800)

Собственная частота, кГц, не менее........100

Отклонение от линейности, % конечного

значения, не более........................1

или электромеханические датчики других конструкций, если известно соотношение результатов, полученных при измерении давления с использованием датчиков с характеристиками, удовлетворяющими требованиям настоящего стандарта, и с использованием электромеханического датчика другой конструкции;

3) цилиндрические крешерные столбики 4,9 x 3 мм в соответствии с требованиями Таблиц ПМК или другие, тарированные относительно них (при применении крешерного прибора);

4) силиконовую смазку с плотностью около 1 г/см2 и проникающей способностью от 180 до 210 единиц в соответствии с требованиями Таблиц ПМК в спокойной и неспокойной средах.

--------------------------------

<**> Допускается применять другие средства измерений, если известна сравнимость результатов, полученных при измерении давления с использованием средств измерений, по характеристикам удовлетворяющих требованиям настоящего стандарта, и с использованием других средств измерений.

3.4.2. В гильзе просверливают отверстие диаметром 3 мм в сечении, соответствующем месту измерения давления, указанному в Таблицах ПМК.

3.4.3. Свободное пространство под поршнем заполняют силиконовой смазкой. Толщина смазки не должна превышать 3 мм.

3.4.4. При контроле типа патрона взятую выборку патронов выдерживают в течение не менее 24 ч в нормальных условиях окружающей среды. За нормальные условия окружающей среды в настоящем стандарте приняты температура воздуха (21 +/- 1) °C и относительная влажность воздуха (60 +/- 5)%.

3.4.5. При контроле типа патрона стрельбу с измерением давления ведут в нормальных условиях, а при контроле изготовления - в любых условиях окружающей среды.

В спорных случаях рассматривают результаты, полученные только в нормальных условия.

3.4.6. Результаты контроля считают положительными, если значения измеренного давления удовлетворяют неравенствам:

для эксплуатационных патронов:

; (1)

для испытательных патронов в месте измерения давления, соответствующем указанному в Таблицах ПМК:

; (2)

; (3)

; (4)

для испытательных патронов на расстоянии (162 +/- 2) мм от зеркала затвора:

; (5)

; (6)

, (7)

где

- среднее значение максимального давления эксплуатационного патрона, указанное в Таблицах ПМК;

- среднее значение давления из n измерений;

n - число измерений;

- значение давления при i-м измерении;

- коэффициенты допуска, определяемые по числу измерений в соответствии с Приложением А;

- среднее квадратическое отклонение.

Если было проведено менее десяти измерений, то это должно быть отражено в протоколе испытаний.

3.4.7. Если полученное среднее значение максимального давления не удовлетворяет неравенству (1), но не превышает

, то допускается провести контроль на удвоенном количестве патронов.

Если среднее значение максимального давления, полученное в результате двух испытаний, не удовлетворяет неравенству (1), то данная партия патронов может быть допущена в торговую сеть при условии, что она будет маркирована как партия патронов с повышенным давлением.

3.5. Метод контроля давления пороховых газов патронов центрального боя к нарезному оружию

3.5.1. Для контроля применяют следующие средства <*>:

1) баллистические стволы под соответствующий патрон с зеркальным зазором не более 0,10 мм, размерами патронника и канала ствола, соответствующими размерам, указанным в Таблицах ПМК, длиной ствола: под патроны с проточкой - (600 +/- 10) мм, с фланцем - (600 +/- 10) мм, с донной частью типа "Магнум" - (650 +/- 10) мм, для пистолетов и револьверов - (150 +/- 10) мм; местом измерения давления на расстоянии от зеркала затвора, мм, при длине гильзы:

Более 40 мм.........................................25

От 30 до 40 мм включ................................17,5

Менее 30 мм.........................................От 7,5 мм до

3/4 длины гильзы;

2) крешерный прибор с диаметром поршня, выбранным в соответствии с данными, приведенными в таблице 3, массой поршня (3 +/- 0,5) г, каналом под поршнем высотой не более 3 мм и диаметром, равным диаметру поршня;

3) крешерные столбики Центрального института вооружения с размерами, выбранными в соответствии с данными, приведенными в таблице 3, или другие, тарированные относительно них;

4) силиконовую смазку по 3.4.1, перечисление 4.

--------------------------------

<*> Допускается применять другие средства измерений, если известна сравнимость результатов, полученных при измерении давления с использованием средств измерений, по характеристикам удовлетворяющих требованиям настоящего стандарта, и с использованием других средств измерений.

Таблица 3

Диаметр поршня, мм	Площадь поперечного сечения поршня, мм2	Размеры крешерного столбика (диаметр x высота), мм	Критерий выбора, бар ; или и		Диапазон измерений, бар
Диаметр поршня, мм	Площадь поперечного сечения поршня, мм2	Размеры крешерного столбика (диаметр x высота), мм
6,18	30	2 x 4	240	600	220	650
3,91	12	2 x 4	600	1350	550	1500
3,91	12	3 x 4,9	1350	3100	1200	3400
3,91	12	4 x 6	2350	4700	2200	5200
3,91	12	5,7	3600	6000	3300	7000
Примечание. - наименьшее значение давления; - среднее значение максимального давления; - наибольшее значение давления.

3.5.2. В гильзе просверливают отверстие диаметром 2 мм.

3.5.3. Свободное пространство под поршнем крешерного прибора заполняют силиконовой смазкой.

3.5.4. Выдержку патронов проводят в соответствии с 3.4.4.

3.5.5. Стрельбу с измерением давления ведут в соответствии с 3.4.5.

3.5.6. Результаты контроля считают положительными, если значения измеренного давления удовлетворяют неравенствам:

для эксплуатационных патронов:

; (8)

для испытательных патронов:

; (9)

; (10)

, (11)

где

- коэффициенты допуска, определяемые по числу измерений в соответствии с Приложением А.

Если было проведено менее десяти измерений, то это должно быть отражено в протоколе испытаний.

3.5.7. Если полученное среднее значение максимального давления не удовлетворяет неравенству (8), то с партией патронов поступают в соответствии с 3.4.7.

3.6. Метод контроля давления пороховых газов патронов кольцевого воспламенения

3.6.1. Для контроля применяют следующие средства <*>:

1) баллистические стволы под соответствующий патрон с зеркальным зазором не более 0,10 мм, размерами патронника и канала ствола, соответствующими размерам, указанным в Таблицах ПМК, длиной (600 +/- 10) мм, расстоянием от зеркала затвора до места измерения давления L, мм, соответствующим вычисленному по формуле

, (12)

где

- длина гильзы, мм;

2) крешерный прибор с диаметром поршня, выбранным в соответствии с данными, приведенными в таблице 3, массой поршня (3 +/- 0,5) г, каналом под поршнем высотой не более 2,5 мм и диаметром 2,5 мм;

3) крешерные столбики по 3.5.1, перечисление 3;

4) силиконовую смазку по 3.4.1, перечисление 4.

--------------------------------

3.6.2. Свободное пространство под поршнем крешерного прибора заполняют силиконовой смазкой.

3.6.3. Выдержку патронов проводят в соответствии с 3.4.4.

3.6.4. Стрельбу с измерением давления ведут в соответствии с 3.4.5.

3.6.5. Результаты контроля считают положительными, если значения измеренного давления удовлетворяют неравенствам:

для эксплуатационных патронов:

; (13)

для испытательных патронов:

; (14)

; (15)

, (16)

где

- коэффициенты допуска, определяемые по числу измерении в соответствии с Приложением А.

Если было проведено менее десяти измерений, то это должно быть отражено в протоколе испытаний.

3.6.6. Если полученное среднее значение максимального давления не удовлетворяет неравенству (13), то с партией патронов поступают в соответствии с 3.4.7.

3.7. Метод контроля кинетической энергии патронов кольцевого воспламенения

3.7.1. Для контроля применяют следующие средства:

1) баллистические стволы с размерами, соответствующими размерам, указанным в Таблицах ПМК;

2) установку с оптическими блокирующими устройствами и электронным записывающим устройством с точностью не менее 10 мкс.

3.7.2. Установку располагают так, чтобы первое оптическое блокирующее устройство находилось на расстоянии 0,5 м от дульного среза баллистического ствола, а измерительная база (расстояние между блокирующими устройствами) была не менее 1 м.

3.7.3. Выдержку патронов проводят в соответствии с 3.4.4.

3.7.4. Стрельбу с измерением скорости полета пуль ведут в соответствии с 3.4.5.

3.7.5. Кинетическую энергию E определяют по формуле

, (17)

где m - масса пули, кг;

v - скорость полета пули на измерительной базе, м/с.

3.7.6. Результаты контроля считают положительными, если полученное значение кинетической энергии удовлетворяет неравенствам:

для эксплуатационных патронов:

; (18)

для испытательных патронов:

; (19)

; (20)

, (21)

где

- максимальное значение кинетической энергии, указанное в Таблицах ПМК;

- среднее арифметическое значение кинетической энергии, полученное при n измерениях;

n - число измерений;

- среднее квадратическое отклонение;

- коэффициент допуска, определяемый по числу измерений в соответствии с Приложением А.

Если было проведено менее десяти измерений, то это должно быть отражено в протоколе испытаний.

3.7.7. Если полученное среднее значение кинетической энергии не удовлетворяет неравенству (18), то с партией патронов поступают в соответствии с 3.4.7.

3.8. Метод контроля безопасности функционирования

3.8.1. При контроле типа патрона и инспекционном контроле патронов к нарезному оружию проверку безопасности функционирования проводят с использованием эталонного ствола или оружия, размеры патронника и канала ствола которого соответствуют приведенным в Таблицах ПМК.

3.8.2. При контроле типа патрона и инспекционном контроле проверку безопасности функционирования патронов к гладкоствольному оружию проводят с использованием оружия с максимальными размерами патронника и зеркального зазора.

3.8.3. При контроле изготовления безопасность функционирования может быть проверена с помощью оружия, размеры патронника и канала ствола которого находятся в допускаемых ПМК пределах.

Размерные характеристики такого оружия должны быть зарегистрированы ГИС и указаны в журнале испытаний.

3.8.4. При контроле безопасности функционирования патронов к устройствам промышленного и специального назначения используют оружие, размеры патронника и канала ствола которого соответствуют указанным в Таблицах ПМК.

3.8.5. Стрельбу ведут в любых условиях окружающей среды.

3.8.6. Результаты контроля считают положительными, если во время стрельбы не были обнаружены следующие дефекты:

- прорыв газов за узел запирания;

- застревание пули или ее частей в канале ствола;

- разрушение гильзы, которая полностью или частично остается в стволе;

- разрыв корпуса гильзы;

- разрыв донной части гильзы.

3.8.7. При отрицательных результатах контроля партию патронов возвращают Заявителю.

4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ КОНТРОЛЯ

4.1. По результатам контроля типа патронов оформляют протокол испытаний.

При положительных результатах испытаний оформляют сертификат соответствия и наносят Знак соответствия на первичную упаковку патронов.

4.2. При контроле средств измерений оформляют документ, подтверждающий соответствие их требованиям ПМК.

4.3. При положительных результатах контроля изготовления оформляют протокол испытаний.

4.4. При положительных результатах инспекционного контроля оформляют протокол испытаний и документ, подтверждающий срок действия ранее выданного сертификата.

4.5. Формы Знака соответствия, протокола и сертификата устанавливает Госстандарт России по согласованию с промышленностью.

4.6. Таблицы максимальных размеров патронов и минимальных размеров патронников приведены в Приложении Б.

Приложение А

(Обязательное)

ЗНАЧЕНИЕ КОЭФФИЦИЕНТА ДОПУСКА K

В ЗАВИСИМОСТИ ОТ ЧИСЛА ИЗМЕРЕНИЙ

n
5	5,75	4,21	3,41
6	5,07	3,71	3,01
7	4,64	3,40	2,76
8	4,36	3,19	2,58
9	4,14	3,03	2,45
10	3,98	2,91	2,36
11	3,85	2,82	2,28
12	3,75	2,76	2,21
13	3,36	2,67	2,16
15	3,52	2,57	2,07
16	3,46	2,52	2,03
17	3,41	2,49	2,00
18	3,37	2,45	1,97
19	3,33	2,42	1,95
20	3,30	2,40	1,93
25	3,15	2,29	1,83
30	3,06	2,22	1,78
35	2,99	2,17	1,73
40	2,94	2,13	1,70
45	2,90	2,09	1,67
50	2,86	2,07	1,65
60	2,81	2,02	1,61
70	2,77	1,99	1,58
80	2,73	1,97	1,56
90	2,71	1,94	1,54
100	2,68	1,93	1,53

Приложение Б

ТАБЛИЦЫ ПМК

РЕКОМЕНДАЦИИ

ПО ВЫБОРУ МАКСИМАЛЬНЫХ РАЗМЕРОВ ПАТРОНОВ И МИНИМАЛЬНЫХ

РАЗМЕРОВ ПАТРОННИКОВ ДЛЯ РУЧНОГО ОГНЕСТРЕЛЬНОГО ОРУЖИЯ,

ОХОТНИЧЬЕГО И СПОРТИВНОГО ОРУЖИЯ, УСТРОЙСТВ

ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

[Соответствует Решениям Постоянной международной

комиссии (ПМК) по испытаниям ручного огнестрельного оружия]

МИНИМАЛЬНЫЙ ПАТРОННИК

Условные обозначения и их значение

Ствол

F - диаметр канала ствола по нарезам

Z - диаметр канала ствола по полям

Длины

- длина патронника до диаметра

Выемка под фланец гильзы

R - расстояние от зеркала затвора до опорной поверхности для фланца

гильзы у заднего торца ствола

- диаметр выемки

- глубина выемки

r - радиус сопряжения у входа в патронник

- диаметр в передней части выемки под донную часть Magnum

Зарядная камора

E - расстояние, равное высоте донной части патрона

- диаметр у входа в патронник на расстоянии E

- диаметр у начала ската на расстоянии

Скат

L - угол ската патронника

S - расстояние от основания до вершины ската патронника

- радиус сопряжения у диаметра

- радиус сопряжения у дульца

Дульце

- диаметр у основания под дульце гильзы на расстоянии

- диаметр на расстоянии

Пульный вход

- диаметр пульного входа

G - расстояние между

и F

- угол перехода от

до

h - расстояние от

до

s - расстояние от

до конца цилиндрической части с диаметром

i - половина угла конуса пульного входа

Нарезы

b - ширина нарезов

N - число нарезов

u - шаг нарезов

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

CHAMBRE MINI

des symboles et leur

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

CHAMBRE

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

CHAMBRE MINI
Formules entre les "Symboles" des dimensions maximales de cartouches:
	s = h + longueur du cylindre dia.
NOTE - Les dimensions se l'intersection des lignes.
NOTE: - Identification, dans les T.D.C.C., des cotes de base. 1. Calibres d'origine des pays membres de la CIP: - les longueurs et les sont les cotes de base; - les angles et i sont des valeurs . 2. Calibres d'origine des pays tiers: - les angles et i sont les cotes de base ainsi que les et longueurs correspondants; - les longueurs L1, L2 et G sont des cotes . 3. Les cotes de base cont par un (*).

Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres	таблица размеров патронов и патронников
C.I.P.	ПМК
Commission Internationale Permanente pour l'Epreuve des Armes a Feu portatives	Постоянная международная комиссия по испытаниям ручного огнестрельного оружия
Calibres a gorge	калибры с фланцем
Calibres des armes longues a canon(s) raye(s) pour cartouches a gorge a percussion centrale	калибры длинноствольного нарезного оружия под патроны центрального боя с фланцем
Les calibres metriques sont classes avant les calibres designes a l'origine en pouces (inches)	метрические калибры проставлены перед калибрами в дюймах
Le classement est par ordre croissant et par ordre alphabetique suivant la designation du calibre	калибры классифицированы в возрастающем и алфавитном порядке
Methode crusher	крешерный метод
Methode transducteur	пьезометрический метод
= pression maximale moyenne (bar)	максимальное ср. давление (бар)
= pression maximale statistique individuelle (bar)	наибольшее значение статистического индивидуального давления (бар)
= pression moyenne d'epreuve (bar)	среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)	место измерения давления (мм)
NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui defini par le fabricant.	Примечание. Для специальных и тангенциальных электромеханических датчиков место измерения давления задается изготовителем.
Suite	продолжение
Tolerances	допуски
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite	перечень контрольных калибров для проверки размеров, важных с точки зрения безопасности
Chambre	патронник
TAB.I-BR/1 - De forme (, , )	контрольный калибр (, , )
TAB.I-BR/2 - Longueur et diametre minimales et feuillure maximale	минимальная длина и диаметр и максимальный зазор
TAB.I-BR/3 - Cone de raccordement (, ) et feuillure maximale	соединительный конус (, ) и максимальный зазор
TAB.I-BR/4 - Prise des rayures (, s, G, )	пульный вход (, s, G, )
TAB.I-BR/5 - Cone de raccordement feuillure SAAMI	конический скат патронника с допуском SAAMI
TAB.I-BR/6 - Longueur , feuillure SAAMI	длина с допуском SAAMI
TAB.I-BR/7 - Rayures (F, Z)	нарезы (F, Z)
Cartouche	патрон
TAB.I-AR/2 - Diametre du projectile maximal	максимальный диаметр пули
TAB.I-AR/3 - Diametre au collet maximal	максимальный диаметр дульца
TAB.I-AR/4 - Longueur maximale	максимальная длина
Cartouche Maximale	максимальный патрон
Chambre Minimale	минимальный патронник
Culot	донная часть гильзы
Cuvette	канавка
Chambre a poudre	зарядная камора
Cone de raccordement	соединительный конус
Collet	дульце
Diam. du projectile	диаметр пули
Prise de rayures	врезание в нарезы
Diam. du canon	диаметр ствола
Rayures du canon	нарезной ствол
Echelle	масштаб
Tolerances admises pour les canons d'epreuve	допуски для испытательных стволов
(1) A controler pour la securite	контроль безопасности
(2) Avec tolerance pour les canons manometriques	с допусками для манометрических стволов
(3) Valable pour les armes du commerce	годно для торгового оружия
Cotes de base	размеры у основания

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. I
Calibres des armes longues canon(s) cartouches gorge percussion centrale ____________ Les calibres sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
5,6x50 Mag.		3300	3795	4290	7x64	25		4100	4715	5330
5,6x5,7		3800	4370	4940
5,6x61 SE v. H		3900	4485	5070
6x62 Freres		3700	4255	4810
6,5x54 Mauser		2700	3105	3510
6,5x54 M. Sch.		3200	3680	4160
6,5x55 SE		3300	3795	4290
6,5x57		3400	3910	4420
6,5x58 Mauser		3100	3565	4030
6,5x65 RWS		3600	4140	4680
6,5x68		3800	4370	4940
7x57		3400	3910	4420
7x64		3600	4140	4680
7 mm SE v. H.		3800	4370	4940
7,5x55 GP31		3300	3795	4290
7,62x39		3100	3565	4030
7,65x53 Arg.		3400	3910	4420
7,92x33 kurz		3000	3450	3900
8x51 (Mauser K)		3000	3450	3900
8x56 M-Sch.		2800	3220	3640
8x57 J		3300	3796	4290
8x57 JS		3400	3910	4420
8x60		3500	4025	4550
8x60 S		3500	4025	4550
8x64		3500	4025	4550
8x64 S		3500	4025	4550
8x68 S		3800	4370	4940
8x75 S		3800	4370	4940
9x57		2500	2875	3250
9,3x62		3400	3910	4420
9,3x64 Brenneke		3800	4370	4940
10,75x68		2900	3335	3770						(suite)
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				Win		= Winchester
SE v. H.	= Super Express vom Hofe				H. V.		= High Velocity
M-Sch.	= Mannlicher Schonauer				Riml. N. E.		= Rimless Nitro Express
SE	= Sweden				Spring		= Springfield
Rem.	= Remington				Exp.		= Express

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. I
Calibres des armes longues canon(s) pour cartouches gorge percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
17 Rem.		3650	4197	4745	270 Win.	25		4200	4830	5460
22 PPC-USA		3500	4025	4550
22-250 Rem.		3500	4025	4550
220 Swift		3700	4255	4810
222 Rem.		3200	3680	4160
222 Rem. Mag.		3500	4025	4550
223 Rem.		3700	4255	4810
243 Win.		3600	4140	4680
244 Rem.		3650	4197	4745
6 mm PPC		3500	4025	4550
6 PPC-USA		3500	4025	4550
6 mm Rem.		3700	4255	4810
25 Rem.		-	-	-
25-06 Rem.		3870	4450	5031
250 Savage		3200	3680	4160
256 Mag. Gibbs		3000	3450	3900
257 Roberts		3100	3565	4030
270 Win.		3700	4255	4810
275 H. V. Rigby		2850	3277	3705
7 mm-08 Rem.		3585	4123	4660
280 Rem.		3500	4025	4550
7 mm Exp. Rem.		3500	4025	4550
280 Riml. N. E. Ross		2850	3277	3705
284 Win.		3800	4370	4940
30 Carbine		2800	3220	3640
30 Rem.		2500	2875	3250
30-06 Spring.		3500	4025	4550
300 Lapua Mag.		4000	4600	5200
300 Savage		3200	3680	4160
308 EH
308 Win.		3600	4140	4680
318 Riml. N. E.		2900	3335	3770						(suite)
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				Win.		= Winchester
SE v. H.	= Super Express vom Hofe				H. V.		= High Velocity
M-Sch.	= Mannlicher Schonauer				Riml. N. E.		= Rimless Nitro Express
SE	= Sweden				Spring		= Springfield
Rem.	= Remington				Exp.		= Express

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. I
Calibres des armes longues canon(s) pour cartouches gorge percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
32 Rem.		2600	2990	3380
333 Riml. N. E.		2900	3335	3770
338 Lapua Mag.		4000	4600	5200
35 Rem.		2450	2817	3185
350 Mag. Rigby		2750	3162	3575
358 Win.		3500	4025	4550
404 Riml. N. E.		3200	3680	4160
416 Rigby		2850	3277	3705
505 Mag. Gibbs		2400	2760	3120
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				Win.		= Winchester
SE v. H.	= Super Express vom Hofe				H. V.		= High Velocity
M-Sch.	= Mannlicher Schonauer				Riml. N. E.		= Rimless Nitro Express
SE	= Sweden				Spring.		= Springfield
Rem.	= Remington				Exp.		= Express

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. I

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. I

Liste des calibres

des cotes importantes au point de vue de la

____________

CALIBRES A GORGE

____________

Chambre

TAB.I-BR/1 - De forme (

)

TAB.I-BR/2 - Longueur

minimales et feuillure maximale

TAB.I-BR/3 -

de raccordement (

) et feuillure maximale

TAB.I-BR/4 - Prise des rayures (

, s, G,

)

TAB.I-BR/5 -

de raccordement feuillure SAAMI

TAB.I-BR/6 - Longueur

, feuillure SAAMI

TAB.I-BR/7 - Rayures (F, Z)

Cartouche

TAB.I-AR/2 -

du projectile

maximal

TAB.I-AR/3 -

au collet

maximal

TAB.I-AR/4 - Longueur

maximale

Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres	таблица размеров патронов и патронников
C.I.P.	ПМК
Commission Internationale Permanente pour l'Epreuve des Armes a Feu portatives	Постоянная международная комиссия по испытаниям ручного огнестрельного оружия
Calibres a bourrelet	калибры с закраиной
Calibres des armes longues a canon(s) raye(s) pour cartouches a bourrelet a percussion centrale	калибры длинноствольного нарезного оружия под патроны с закраиной центрального боя
Les calibres metriques sont classes avant les calibres designes a l'origine en pouces (inches)	метрические калибры проставлены по классам перед калибрами в дюймах
Le classement est par ordre croissant et par ordre alphabetique suivant la designation du calibre	калибры классифицированы в возрастающем и алфавитном порядке
Methode crusher	крешерный метод
Methode transducteur	пьезометрический метод
= pression maximale moyenne (bar)	максимальное ср. давление (бар)
= pression maximale statistique individuelle (bar)	наибольшее значение статистического индивидуального давления (бар)
= pression moyenne l'epreuve (bar)	среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)	место измерения давления (мм)
NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui defini par le fabricant.	Примечание. Для специальных и тангенциальных электромеханических датчиков место измерения давления задается изготовителем.
Suite	продолжение
Tolerances	допуски
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite	перечень контрольных калибров для проверки размеров, важных с точки зрения безопасности
Chambre	патронник
TAB.I-BR/1 - De forme (, , )	контрольный калибр (, , )
TAB.I-BR/2 - Longueur et diametre minimales et feuillure maximale	минимальная длина и диаметр и максимальный зазор
TAB.I-BR/3 - Cone de raccordement (, ) et feuillure maximale	соединительный конус (, ) и максимальный зазор
TAB.I-BR/4 - Prise des rayures (, s, G, )	пульный вход (, s, G, )
TAB.I-BR/7 - Rayures (F, Z)	нарезы (F, Z)
TAB.II-BR/2 - Profondeur du drageoir et feuillure	глубина выемки и зазор
Cartouche	патрон
TAB.I-AR/2 - Diametre du projectile maximal	максимальный диаметр пули
TAB.I-AR/3 - Diametre au collet maximal	максимальный диаметр дульца
TAB.I-AR/4 - Longueur maximale	максимальная длина
Cartouche Maximale	максимальный патрон
Chambre Minimale	минимальный патронник
Culot	донная часть гильзы
Cuvette	канавка
Chambre poudre	зарядная камора
Cone de raccordement	соединительный конус
Collet	дульце
Diam. du projectile	диаметр пули
Prise de rayures	врезание в нарезы
Diam. du canon	диаметр ствола
Rayures du canon	нарезной ствол
Echelle	масштаб
Tolerances admises pour les canons d'epreuve	допуски для испытательных стволов
(1) A controler pour la securite	контроль безопасности
(2) Avec tolerance pour les canons manometriques	с допусками для манометрических стволов
(3) Valable pour les armes du commerce	годно для торгового оружия
Cotes de base	размеры у основания

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
5,6x35 R		2400	2760	3120
5,6x50 R Mag.		3000	3450	3900
5,6x52 R		2900	3335	3770
5,6x57 R		3800	4370	4940
5,6x61 R SE v. H.		3300	3795	4290
6,5x50 R Scheiring		3800	4370	4940
6,5x51 R Arisaka		2600	2990	3380
6,5x52 R		2200	2530	2860
6,5x57 R		2900	3335	3770
6,5x58 R		2500	2875	3250
6,5x65 R RWS		3300	3795	4290
6,5x68 R		3400	3910	4420
6,5x70 R		2500	2875	3250
7x57 R		3000	3450	3900
7 mm Mag. Fl. H.&H.		2900	3335	3770
7x65 R		3300	3795	4290
7x72 R		2500	2875	3250
7x75 R SE v.H.		3600	4140	4680
7,62x53 R		3400	3910	4420
8x50 R		3100	3565	4030
8x56 R M30		3000	3450	3900
8x56 R M30S		3100	3565	4030
8x57 R 360		2200	2530	2860
8x57 JR		2800	3220	3640
8x57 JRS		2900	3335	3770
8x58 R		2000	2300	2600
8x60 R		3000	3450	3900
8x60 RS		3000	3450	3900
8x65 R		3400	3910	4420
8x65 RS		3500	4025	4550
8x72 R		2500	2875	3250
8x75 RS		3300	3795	4290
8,15x46 R		1500	1725	1950
								(suite)
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				lg		= long
Fl. NE	= Flanged Nitro Express				B. P		= Black Powder
Sld.	= Solid				R		= Rand = bourrelet
SL	= Self loading				SE v. H.		= Super Express vom Hofe
H. & H.	= Holland and Holland				Win.		= Winchester
sh	= short				Mag Fl H&H		= Magnum Flanged Holland and Holland

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
9x57 R		2500	2875	3250
9,3x72 R		1800	2070	2340
9,3x74 R		3000	3450	3900
10,3x60 R		2400	2760	3120
11,15x60 R		2500	2875	3250
								(suite)
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				lg		= long
Fl. NE	= Flanged Nitro Express				B. P		= Black Powder
Sld.	= Solid				R		= Rand = bourrelet
SL	= Self loading				SE v. H.		= Super Express vom Hofe
H. & H.	= Holland and Holland				Win.		= Winchester
sh	= short				Mag Fl H&H		= Magnum Flanged Holland and Holland

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
218 Bee		2800	3220	3640
219 Zipper		2540	2921	3302
22 Hornet		2800	3220	3640
22 Savage		2900	3335	3770
225 Win.		3400	3910	4420
240 Fl. N. E.		2800	3220	3640
25-20 Win.		2400	2760	3120
25-35 Win.		2700	3105	3510
256 Win. Mag.		3050	3507	3965
280 Fl. N. E.		2600	2990	3380
297/230 Morris lg		-	-	-
297/230 Morris sh		-	-	-
297/250 Rook Rifle		-	-	-
30 Fl. N. E. Purdey		2800	3220	3640
30 Super Fl. H.&H.		2800	3200	3640
30-30 Win.		2800	3220	3640
30-40 Krag		2850	3277	3705
300/295 Rook Rifle		1100	1265	1430
300 Sherwood		1300	1495	1690
303 British		3200	3680	4160
303 Savage		2400	2760	3120
307 Win.		3600	4140	4680
310 Cadet Rifle		1000	1150	1300
32 Win. SL		1400	1610	1820
32 Win. Spec.		2700	3105	3510
32-20 Win.		1900	2185	2470
32-40 Win.		2100	2415	2730
33 Win.		2700	3105	3510
348 Win.		2800	3220	3640
35 Win.		2700	3105	3510
35 Win. SL		2150	2472	2795
350 No2 Rigby		2900	3335	3770
								(suite)
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				lg		= long
Fl. NE	= Flanged Nitro Express				B. P		= Black Powder
Sld.	= Solid				R		= Rand = bourrelet
SL	= Self loading				SE v. H.		= Super Express vom Hofe
H. & H.	= Holland and Holland				Win.		= Winchester
sh	= short				Mag Fl H&H		= Magnum Flanged Holland and Holland

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale ____________ Les calibres metriques sont avant les calibres l'origine en pouces (inches). Le classement est par ordre croissant et par ordre suivant la du calibre
crusher					transducteur
Calibre					Calibre	M
351 Win. SL		3200	3680	4160
356 Win.		3600	4140	4680
360 N. E. 2"1/4		2200	2530	2860
369 N.E. Purdey		2700	3105	3510
375 Fl. N.E. 2"1/2		2000	2300	2600
375 Fl. Mag. N.E.		2850	3277	3705
375 Win.		3800	4370	4940
38-40 Win.		1050	1207	1365
38-55 Win.		2150	2472	2795
380 Long Rifle		900	1035	1170
40-82 Win.		1500	1725	1950
400 N.E. B. P. 3" Purdey		-	-	-
400/350 N. E.		2500	2875	3250
401 Win. SL		2200	2530	2860
405 Win.		2200	2530	2860
408 Win.		3550	4082	4615
44-40 Win.		1000	1150	1300
444 Marlin		3100	3565	4030
45-70 Govt.		2000	2300	2600
450 N. E. 3"1/4		2700	3105	3510
450/400 N. E. 3"		2500	2875	3250
450/400 Mag. N. E. 3"1/4		2600	2990	3380
470 N. E.		2400	2760	3120
475 No2 N. E. 3"1/2		2450	2817	3185
500 N. E. 3"		2500	2875	3250
500/465 N. E.		2200	2530	2860
577/450 Sld. Mart. H.		1600	1840	2080
577 N. E. 3"		2200	2530	2860
577 Sld. Snider		1400	1610	1820
600 N. E.		2200	2530	2860
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm) NOTE - Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.	= Magnum				lg		= long
Fl. NE	= Flanged Nitro Express				B. P.		= Black Powder
Sld.	= Solid				R		= Rand = bourrelet
SL	= Self loading				SE v. H.		= Super Express vom Hofe
H. & H.	= Holland and Holland				Win.		= Winchester
sh	= short				Mag Fl H&H		= Magnum Flanged Holland and Holland

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. II

Liste des calibres

des cotes importantes au point de vue de la

____________

CALIBRES A BOURRELET

____________

Chambre

TAB.I-BR/1 - De forme (

)

TAB.I-BR/2 - Longueur

minimales et feuillure maximale

TAB.I-BR/3 -

de raccordement (

) et feuillure maximale

TAB.I-BR/4 - Prise des rayures (

, s, G,

)

TAB.I-BR/7 - Rayures (F, Z)

TAB.II-BR/2 - Profondeur du drageoir et feuillure (

)

Cartouche

TAB.I-AR/2 -

du projectile

maximal

TAB.I-AR/3 -

au collet

maximal

TAB.I-AR/4 - Longueur

maximale

Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres	таблицы размеров патронов и патронников
C. I. P.	ПМК
Calibres pour armes a canon(s) lisse(s)	калибры гладкоствольного оружия
Calibres des armes a canon(s) lisse(s) a percussion centrale	калибры гладкоствольного оружия под патроны центрального боя
Longueur Douille maxi	максимальная длина гильзы
Longueur Chambre mini	минимальная длина патронника
Longueur nominale en pouces	номинальная длина в дюймах
Methode crusher	крешерный метод
Haute performance/Epreuve Superieure	повышенные результаты/повышенное испытание
= pression maximale moyenne (bar)	максимальное среднее давление
= pression maximale statistique individuelle (bar)	максим. статист. индивидуальное давление (бар)
= pression moyenne d'epreuve (bar)	среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)	место измерения давления (мм)
NOTE - Les valeurs de pression de cartouches de haute performance et de l'epreuve superieure sont valables pour lous les calibres. Les cartouches confectionnees avec des douilles de 67,5 mm de longueur maximale et chargees a plomb pourront etre tirees dans des chambres de 65 mm de longueur.	Примечание. Значения давления повышенного испытания действительны для всех калибров. Дробовые патроны с максимальной длиной гильзы 67,5 мм пригодны для стрельбы из оружия, имеющего длину патронника 65 мм.
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite	перечень контрольных калибров для контроля размеров, важных с точки зрения безопасности функционирования
Chambre	патронник
TAB. VII-BR/1 - Diametre a entree (D)	диаметр на входе (D)
TAB. VII-BR/2 - Diametre a l'avant (H) et longueur (L) minimales	минимальные диаметр (H) и длина (L)
TAB. VII-BR/3 - Diametre a l'avant (H) et longueuer (L) maximales	максимальные диаметр (H) и длина (L)
TAB. VII-BR/4 - Cone de raccordement	соединительный конус
TAB. VII-AB/7 - Profondeur du drageoir (T) page 01 et 02	глубина выемки (T)
TAB. VII-AB/8 - Feuillure (Fe) maximale	максимальный зазор (Fe)
Cartouche	патрон
TAB. VII-AB/5 - Epaisseur du bourrelet (t) maximale	толщина макс. фланца (t)
TAB. VII-AB/6 - Epaisseur du bourrelet (t) minimale	минимальная толщина фланца (t)
TAB. VII-AR/1 - Diametre sous bourrelet (d) maximal et minimal	максимальный и минимальный диаметр донной части (d)
Douille	гильза
Culot dia.	диаметр донной части
Bourrelet dia.	диаметр закраины
Bourrelet ep.	толщина закраины
Tubc dia.	диаметр трубы или канала ствола
Longueurs	длина
Echelle	масштаб
Drageoir dia	диаметр выемки
Drageoir pro.	глубина выемки
Canon dia.	диаметр ствола
Canon angle	угол ствола
Feuillure	зазор
Tolerances admises pour les canons d'epreuve	допуски для испытательных стволов
(1) A controler pour la securite	необходимо контролировать на безопасность
(2) Avec tolerance pour les canons manometriques	с допуском для манометрических стволов
(3) Valable pour les armes du commerce	действительно для торгового оружия

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. VII
Calibres des armes canon(s) lisse(s) percussion centrale
Calibre	Longueur Douille maxi mm	Longueur Chambre mini mm	Longueur nominale en pouces	Methode Crusher
Calibre	Longueur Douille maxi mm	Longueur Chambre mini mm	Longueur nominale en pouces				M
4/82	82,4	82,6	3"1/4	900	1,035	1,200	17/32
4/101	101,0	101,2	4"	900	1,035	1,200	17/32
8/82	82,4	82,6	3"1/4	900	1,035	1,200	17/32
8/100	100,0	100,5	4"	900	1,035	1,200	17/32
10/76	76,0	76,2	3"	900	1,035	1,200	17/32
10/82	82,4	82,6	3"1/4	900	1,035	1,200	17/32
10/89	88,7	88,9	3"1/2	900	1,035	1,200	17/32
12/60	60,0	60,1	2"3/8	650	747	850	17/32
12/65	65,0	65,1	2"1/2	650	747	850	17/32
12/67	67,5	65,1	2"5/8	650	747	850	17/32
12/70	69,8	69,9	2"3/4	650	747	850	17/32
12/73	72,8	73,0	2"7/8	900	1,035	1,200	17/32
12/76	76,0	76,2	3"	900	1,035	1,200	17/32
12/89	88,7	88,9	3"1/2	900	1,035	1,200	17/32
14/65	65,0	65,1	2"1/2	650	747	850	17/32
14/67	67,5	65,1	2"5/8	650	747	850	17/32
14/70	69,8	69,9	2"3/4	650	747	850	17/32
16/65	65,0	65,1	2"1/2	680	782	900	17/32
16/67	67,5	65,1	2"5/8	680	782	900	17/32
16/70	69,8	69,9	2"3/4	680	782	900	17/32
20/65	65,0	65,1	2"1/2	720	828	950	17/32
20/67	67,5	65,1	2"5/8	720	828	950	17/32
20/70	69,8	69,9	2"3/4	720	828	950	17/32
20/76	76,0	76,2	3"	900	1,035	1,200	17/32
24/63,5	63,5	63,6	2"1/2	720	828	950	17/32
24/65	65,0	65,1	2"1/2	720	828	950	17/32
24/70	69,8	69,9	2"3/4	720	828	950	17/32
28/63,5	63,5	63,6	2"1/2	720	828	950	17/32
28/65	65,0	65,1	2"1/2	720	828	950	17/32
28/70	69,8	69,9	2"3/4	720	828	950	17/32
32/50,7	50,7	50,8	2"	720	828	950	17/32
32/60	60,0	63,6	2"3/8	720	828	950	17/32
32/63,5	63,5	63,6	2"1/2	720	828	950	17/32
32/65	65,0	65,1	2"1/2	720	828	950	17/32
410/50,7	50,7	50,8	2"	720	828	950	17/32
410/63,5	63,5	63,6	2"1/2	720	828	950	17/32
410/65	65,0	65,1	2"1/2	720	828	950	17/32
410/70	69,8	69,9	2"3/4	720	828	950	17/32
410/73	72,8	73,0	2"7/8	900	1,035	1,200	17/32
410/76	76,0	76,2	3"	900	1,035	1,200	17/32
9 mm/44,5	44,5	44,6	1"3/4	720	828	950	17/32
Haute performance/Epreuve _____				900	1,035	1,200	17/32
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm)
NOTE - Les valeurs de pression de cartouches de haute performance et de sont valables pour tous les calibres. - Les cartouches avec des douilles de 67,5 mm de longueur maximale et plomb pourront dans des chambres de 65 mm de longueur.

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. VII
Calibres des armes canon(s) lisse(s) percussion centrale
Calibre	Longueur Douille maxi mm	Longueur Chambre mini mm	Longueur nominale en pouces	Methode Transducteur
Calibre	Longueur Douille maxi mm	Longueur Chambre mini mm	Longueur nominale en pouces				M
4/82	82,4	82,6	3"1/4	1,050	1,200	1,370	25/30
4/101	101,0	101,2	4"	1,050	1,200	1,370	25/30
8/82	82,4	82,6	3"1/4	1,050	1,200	1,370	25/30
8/100	100,0	100,5	4"	1,050	1,200	1,370	25/30
10/76	76,0	76,2	3"	1,050	1,200	1,370	25/30
10/82	82,4	82,6	3"1/4	1,050	1,200	1,370	25/30
10/89	88,7	88,9	3"1/2	1,050	1,200	1,370	25/30
12/60	60,0	60,1	2"3/8	740	850	960	25/30
12/65	65,0	65,1	2"1/2	740	850	960	25/30
12/67	67,5	65,1	2"5/8	740	850	960	25/30
12/70	69,8	69,9	2"3/4	740	850	960	25/30
12/73	72,8	73,0	2"7/8	1,050	1,200	1,370	25/30
12/76	76,0	76,2	3"	1,050	1,200	1,370	25/30
12/89	88,7	88,9	3"1/2	1,050	1,200	1,370	25/30
14/65	65,0	65,1	2"1/2	740	850	960	25/30
14/67	67,5	65,1	2"5/8	740	850	960	25/30
14/70	69,8	69,9	2"3/4	740	850	960	25/30
16/65	65,0	65,1	2"1/2	780	900	1,020	25/30
16/67	67,5	65,1	2"5/8	780	900	1,020	25/30
16/70	69,8	69,9	2"3/4	780	900	1,020	25/30
20/65	65,0	65,1	2"1/2	830	950	1,080	25/30
20/67	67,5	65,1	2"5/8	830	950	1,080	25/30
20/70	69,8	69,9	2"3/4	830	950	1,080	25/30
20/76	76,0	76,2	3"	1,050	1,200	1,370	25/30
24/63,5	63,5	63,6	2"1/2	830	950	1,080	17
24/65	65,0	65,1	2"1/2	830	950	1,080	17
24/70	69,8	69,9	2"3/4	830	950	1,080	17
28/63,5	63,5	63,6	2"1/2	830	950	1,080	17
28/65	65,0	65,1	2"1/2	830	950	1,080	17
28/70	69,8	69,9	2"3/4	830	950	1,080	17
32/50,7	50,7	50,8	2"	830	950	1,080	17
32/60	60,0	63,6	2"3/8	830	950	1,080	17
32/63,5	63,5	63,6	2"1/2	830	950	1,080	17
32/65	65,0	65,1	2"1/2	830	950	1,080	17
410/50,7	50,7	50,8	2"	830	950	1,080	12,5
410/63,5	63,5	63,6	2"1/2	830	950	1,080	17
410/65	65,0	65,1	2"1/2	830	950	1,080	17
410/70	69,8	69,9	2"3/1	830	950	1,080	17
410/73	72,8	73,0	2"7/8	1,050	1,200	1,370	17
410/76	76,0	76,2	3"	1,050	1,200	1,370	17
9 mm/44,5	44,5	44,6	1"3/4	830	950	1,080	12,5
Haute performance/Epreuve _____				1,050	1,200	1,370	12,5
= pression maximale moyenne (bar) = pression maximale statistique individuelle (bar) = pression moyenne (bar) M = emplacement de la prise de pression (mm)
NOTE - Les valeurs de pression de cartouches de haute performance et de sont valables pour tous les calibres. - Les cartouches avec des douilles de 67,5 mm de longueur maximale et plomb pourront dans des chambres de 65 mm de longueur.

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

TAB. VII

Liste des calibres

des cotes importantes au point de vue de la

____________

CALIBRES A PLOMB POUR ARMES A CANON(S) LISSE(S) A PERCUSSION CENTRALE

____________

Chambre

TAB.VII-BR/1 -

sous bourrelet (D)

TAB.VII-BR/2 -

l'avant (H) et longueur (L) minimales

TAB.VII-BR/3 -

l'avant (H) et longueur (L) maximales

TAB.VII-BR/4 -

de raccordement

TAB.VII-AB/7 - Profondeur du drageoir (T) page 01 et 02

TAB.VII-AB/8 - Feuillure (Fe) maximale

Cartouche

TAB.VII-AB/5 - Epaisseur du bourrelet (t) maximale

TAB.VII-AB/6 - Epaisseur du bourrelet (t) minimale

TAB.VII-AR/1 -

sous bourrelet (d) maximal et minimal

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 4	TAB. VII
		DATE 89-01-19
		REV. 90-06-13

DOUILLE Echelle 1:2
CHAMBRE Echelle 1:2
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 8	TAB. VII
		DATE 89-01-19
		REV. 90-06-13

DOUILLE Echelle 1:2
CHAMBRE Echelle 1:2
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 10	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 12	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 14	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 16	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 20	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 24	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 28	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 32	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 410 (36)	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	Armes de chasse canon lisse Calibre 9 mm C. F.	TAB. VII
		DATE 84-06-14
		REV. 90-06-13

DOUILLE Echelle 1:1
CHAMBRE Echelle 1:1
admises pour les canons : (mm) B G D H T L +0,10 +0,05 +0,05 +0,05 +0,05 +2,00 -30'	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce.

C.I.P. 2-e Souscommission	5,6x39 Pays d'origine: RF	TAB. I
		DATE
		REV.

CARTOUCHE MAXIMALE Echelle 1:1	CARTOUCHE MAXIMALE	CHAMBRE MINIMALE
CHAMBRE MINIMALE Echelle 1:1
admises pour les canons : G Z +0,02 +0,03 +0,10 +0,05 +0,05 +0,05 +0,03	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce. * Cotes de base.

C.I.P. 2-e Souscommission	7,62x53 Pays d'origine: RF	TAB. II
		DATE
		REV.

CARTOUCHE MAXIMALE Echelle 1:1	CARTOUCHE MAXIMALE	CHAMBRE MINIMALE
CHAMBRE MINIMALE Echelle 1:1
admises pour les canons : G Z +0,02 +0,03 +0,10 +0,05 +0,05 +0,05 +0,03	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce. * Cotes de base.

C.I.P. 2-e Souscommission	9x53 Pays d'origine: RF	TAB. II
		DATE
		REV.

CARTOUCHE MAXIMALE Echelle 1:1	CARTOUCHE MAXIMALE	CHAMBRE MINIMALE
CHAMBRE MINIMALE Echelle 1:1
admises pour les canons : F Z +0,02 +0,03 +0,10 +0,05 +0,05 +0,05 +0,03	NOTE: (1) A pour la . (2) Avec pour les canons . (3) Valable pour les armes du commerce. * Cotes de base.

КАЛИБРЫ ДЛЯ КОНТРОЛЯ ПАТРОННИКОВ

Франко-русский словарь
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite	перечень калибров, рекомендуемых для контроля размеров, важных с точки зрения безопасности функционирования
Chambre	патронник
TAB. I-BR/1 - De forme (, , )	форма (, , )
TAB. I-BR/2 - Longueur et diametre minimales et feuillure maximale	длина и диаметр минимальные и максимальный зазор
TAB. I-BR/3 - Cone de raccordement (, ) et feuillure maximales	соединительный конус (, ) и максимальный зазор
TAB. I-BR/4 - Prise des rayures (, s, G, )	пульный вход (, s, G, )
TAB. I-BR/5 - Cone de raccordement feuillure SAAMI	соединительный конус, допуски SAAMI
TAB. I-BR/6 - Longueuer feuillure SAAMI	длина , допуски SAAMI
TAB. I-BR/7 - Rayures (F, Z)	нарезы (F, Z)
TAB. II-BR/2 - Profondeur du drageoir et feuillure (, )	глубина выемки с зазором (, )
TAB. III-BR/2 - Profondeur de la cuvette et feuillure (, )	глубина выемки с зазором (, )
TAB. V-B/7 - Profondeur du drageoir (R) minimale (annulaire)	глубина выемки (R) минимальная (кольцевого)
TAB. V-B/8 - Feuillure (Fe) maximale	максимальный зазор (Fe)
TAB. VI-BR/7 - Profondeur du drageoir (R) minimale (scellement)	глубина выемки (R) минимальная (монтажные устройства)
TAB. VI-B/1 - Diametre minimal a l'entree (8 Gauge)	минимальный диаметр у входа (8 Gauge)
TAB. VI-B/2 - Diametre et longueur minimales (8 Gauge)	диаметр и минимальная длина (8 Gauge)
TAB. VI-B/4 - Cone de raccordement maxi (8 Gauge)	максимальный соединительный конус (8 Gauge)
TAB. VI-B/5 - Profondeur minimale du drageoir (R) (8 Gauge)	минимальная толщина фланца (R) (8 Gauge)
TAB. VI-B/8 - Feuillure maximale (a) (8 Gauge)	максимальные допуски (a) (8 Gauge)
TAB. VII-BR/1 - Diametre a l'entree (D)	диаметр у входа (D)
TAB. VII-BR/2 - Diametre a l'avant (H) et longueur (L) minimales	диаметр (H) на длине (L) минимальные
TAB. VII-BR/3 - Diametre a l'avant (P) et longueur (L) maximales	диаметр (P) на длине (L) максимальные
TAB. VII-BR/4 - Cone de raccordement	соединительный конус
TAB. VII-AB/7 - Profondeur du drageoir (T) page 01 et 02	толщина фланца (T) стр. 01 и 02
TAB. VII-AB/8 - Feuillure (a) maximale	максимальные допуски (a)
Controle de securite	контроль безопасности
Armes a canon raye - Chambre minimale	нарезное оружие - минимальный патронник
Calibre verificateur de reference (, et )	калибр для проверки размеров (, , )
Entre	входит
a gorge	с фланцем
a bourrelet	с закраиной
a culot Magnum	с донной частью Магнум
Tolerances = ISO 286-2:1986 (F)	допуски
Calibre verificateur de reference	калибр для проверки размеров
Chambre pour cartouches a gorge et sans cone	патронник под патрон с дульцем без ската
Controle de la longueur minimale de la chambre et du diametre	цилиндрический калибр-пробка с миним. длиной патронника и диаметра
Controle de la feuillure maximale	калибр с максимальным допуском
N'entre pas	не входит
Armes a canon raye - Cone de raccordement	нарезное оружие - соединительный конус
Controle de et	контроль и
Controle de la feuillure maximale	контроль максимального зазора
NOTE - La valeur nominale de D peut varier entre les valeurs et entrainant par consequent la variation de la longueur (L) arrondie au troisieme chiffre, apres la virgule.	Примечание. Номинальное значение D может изменяться в пределах - , вызывая изменение длины (L), значение которой округляется до третьего знака после запятой.
Armes a canon raye - Prise des rayuers	нарезное оружие - пульный вход
Controle de , s, G,	контроль , s, G,
Armes a canon raye - Origine U. S.	нарезное оружие - производство США
Calibre verificateur de reference	калибры, рекомендуемые для контроля
Chambre pour cartouches coniques	патронник под патроны с конусной частью
Controle de la feuillure minimale et maximale	контрольный калибр для максим. и миним. зазора
NOTE - La feuillure des armes d'origine US peut etre controlee a l'aide de calibres verificateurs conformes aux plans SAAMI. Pour le controle de la valeur MAXI, la tolerance CIP doit etre appliquee.	Примечание. Для оружия американского производства для контроля зеркального зазора возможно применение калибров, аналогичных SAAMI, с использованием максимальных значений допусков CIP.
Chambre pour cartouches a gorge sans cone	патронник под конический патрон
NOTE - Les tampons seront consideres "hors d'usage" des qu' ils auront atteint la cote nominale.	Примечание. При достижении номинального размера калибр считается непригодным.
Armes a canon raye pour cartouche a bourrelet	нарезное оружие под патроны с закраиной
Controle de la profondeur du drageoir	контрольный цилиндрический калибр-пробка минимальная толщина фланца
et de la feuillure maximale	с допуском максимальным
Armes a canon raye pour cartouche a culot Magnum	нарезное оружие под патроны с донной частью Магнум
Controle de la profondeur de la cuvette	контроль толщины донной части
et de la feuillure maximale	с максимальным зазором
Armes a percussion annulaire	оружие под патроны кольцевого воспламенения
Controle de la profondeur minimale du drageoir R	контроль минимальной глубины выемки R
* = a l'intersection des lignes	на пересечении линий
Controle de la feuillure maximale Fe	контроль максимального зазора Fe
Fe = profondeur du drageoir plus feuillure	глубина выемки плюс допуск
Canons des engins a buts industriels	стволы под патроны к устройствам промышленного назначения
Controle de la profondeur minimale du drageoir R	контроль минимальной и максимальной глубины выемки R
Appareil a but industriel	устройства промышленного назначения
Controle du diametre minimal	контроль минимального диаметра
NOTE - Le calibre doit entrer dans la chambre au moins jusqu' au repere A.	Примечание. Казенный срез патронника не должен выходить за пределы линии A.
Controle du diametre et de la longueur minimales	контрольный калибр для проверки диам. и минимальной длины
NOTE - Le calibre doit entrer completement dans la chambre.	калибр полностью должен входить в патронник
Controle du cone de raccordement maxi	контрольный калибр для максим. соединительного конуса
NOTE - 1. La face de la tige coulissante ne doit pas etre en saillie par rapport a la face superieure du calibre. 2. Le calibre pourra etre construct d'une longueur inferieure on superieure a la longueur de la chambre minimale.	Примечания. 1. Плоскость внутреннего стержня не должна выходить за плоскость калибра. 2. Длина калибра может быть больше или меньше минимальной длины патронника.
Controle de la profondeur minimale du drageoir R	контроль максимальной и минимальной толщины R
Controle de la feuillure maximale (a)	контроль максимального зазора (a)
Armes a canon(s) lisse(s) a percussion centrale	гладкоствольное оружие под патроны центрального боя
Controle du diametre a l'entree de la chambre D	калибр для проверки диаметра D у входа в патронник
NOTE - 1. Le calibre doit entrer dans la chambre de facon que la tranche de culasse se situe entre les reperes A et R. Si le calibre penetre au dela du repere R, la profondeur du drageoir doit etre verifiee. 2. Deux calibres differentes MINI et MAXI peuvent etre utilises.	Примечание. Казенный срез ствола располагается между линиями A и R калибра. Калибр может состоять из двух частей: заканчивающейся на линии A - для проверки миним. диаметра; заканчивающейся на линии R - для проверки максим. диаметра
Controle du diametre H et de la longueur minimale de la chambre L	калибр для проверки минимальной длины патронника L и диаметра в конце патронника H
NOTE - 1. Le calibre doit entrer dans la chambre jusqu' au repere correspondent a la longueur de la chambre.	казенный срез ствола должен располагаться в пазах для каждой длины
2. Puor chaque longueur de chambre, un calibre correspondent pourra etre utilise.	калибры для проверки диаметра в конце патронника H при миним. длине патронника L могут изготовляться отдельно
Controle du diametre H et de la longueur maximale de la chambre L	калибр для проверки максим. диаметра в конце патронника H и максим. длины патронника L
NOTE - Le calibre ne doit pas entrer completement dans la chambre	Примечание. Калибр не должен полностью входить в патронник
Controle du cone de raccordement	калибр для проверки угла пульного входа max
NOTE - 1. La face de la tige coulissante ne doit pas etre en saillie par rapport a la face superieure du calibre.	фаска внутреннего стержня не должна выходить за плоскость
2. Le calibre pourra etre construit d'une longueur inferieure ou superieure a la longueur de la chambre minimale.	длина калибра может быть больше или меньше миним. длины патронника
Controle de la profondeur minimale et maximale du drageoir T	калибр для проверки минимальной и максимальной выемки патронника T
Canons juxtaposes	горизонтальное расположение стволов
Canons superposes	вертикальное расположение стволов
Point de controle oppose a l'extracteur	точка контроля, противоположная выбрасывателю
NOTE - Mode d'emploi du calibre verificateur de la profondeur du drageoir. Controle a effecteur selon les diametres A-A et B-B.	Примечание. Способ применения калибра для проверки глубины выемки патронника под фланец гильзы. Контроль проводится по диаметрам в сечениях A-A и B-B.

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

Liste des calibres

des cotes importantes au point de vue de la

Chambre

TAB.I-BR/1 - De forme (

)

TAB.I-BR/2 - Longueur

minimales et feuilure maximale

TAB.I-BR/3 -

de raccordement (

) et feuillure maximales

TAB.I-BR/4 - Prise des rayures (

, s, G,

)

TAB.I-BR/5 -

de raccordement feuillure SAAMI

TAB.I-BR/6 - Longueur

feuillure SAAMI

TAB.I-BR/7 - Rayures (F, Z)

TAB.II-BR/2 - Profondeur du drageoir et feuillure (

)

TAB.III-BR/2 - Profondeur de la cuvette et feuillure (

)

TAB.V-B/7 - Profondeur du drageoir (R) minimale (annulaire)

TAB.V-BR/8 - Feuillure (Fe) maximale

TAB.VI-BR/7 - Profondeur du drageoir (R) minimale (scellement)

TAB.VI-B/1 -

minimal

(8 Gauge)

TAB.VI-B/2 -

et longueur minimales (8 Gauge)

TAB.VI-B/4 -

de raccordement

maxi (8 Gauge)

TAB.VI-B/5 - Profondeur minimale du drageoir (R) (8 Gauge)

TAB.VI-B/8 - Feuillure maximale (a) (8 Gauge)

TAB.VII-BR/1 -

(D)

TAB.VII-BR/2 -

l'avant (H) et longueur (L) minimales

TAB.VII-BR/3 -

l'avant et longueur (L) maximales

TAB.VII-BR/4 -

de raccordement

TAB.VII-AB/7 - Profondeur du drageoir (T) page 01 et 02

TAB.VII-AB/8 - Feuillure (a) maximale

C.I.P. 2-e Souscommission	de Armes canon - Chambre minimale	TAB. I BR/1
		DATE 83-02-03
		REV. 90-06-13

Calibre

(P1, L3 et H2)

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon	TAB. I BR/2
		DATE 83-02-03
		REV. 90-06-13

Calibre

Chambre pour cartouches

gorge et sans

de la longueur minimale de la chambre L3 et du

ENTRE

de la feuillure maximale

N'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon - de raccordement	TAB. I BR/3
		DATE 83-02-03
		REV. 90-06-13

Calibre

de L1/P2 et L2/H1

ENTRE

de la feuillure maximale

N'ENTRE PAS

NOTE:

La valeur nominale de D peut varier entre les valeurs P2 et H1 entrainant par

la variation de la longueur (L) arrondie au

chiffre,

la virgule.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon - Prise des rayures	TAB. I BR/4
		DATE 83-02-03
		REV. 90-06-13

Calibre

de G1, s, G, L3 + G

ENTRE

NOTE:

La valeur nominale de D peut varier entre les valeurs P2 et H1 entrainant par

la variation de la longueur (L) arrondie au

chiffre,

la virgule.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon - Origine U. S.	TAB. I BR/5
		DATE 83-02-04
		REV. 90-06-13

Calibre

Chambre pour cartouches coniques

de la feuillure minimale et maximale

NOTE:

La feuillure des armes d'origine US peut

l'aide de calibres

conformes aux plans SAAMI.

Pour le

de la valeur MAXI, la

CIP doit

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon - Origine U. S.	TAB. I BR/6
		DATE 83-02-03
		REV. 90-06-13

Calibre

Chambre pour cartouches

gorge sans

de la feuillure minimale et maximale

NOTE:

La feuillure des armes d'origine US peut

l'aide de calibres

conformes aux plans SAAMI.

Pour le

de la valeur MAXI, la

CIP doit

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon - Rayures	TAB. I BR/7
		DATE 83-02-03
		REV. 90-06-13

Calibre

de F et Z

ENTRE

NOTE:

Les tampons seront

"hors d'usage"

qu'ils auront atteint la cote nominale.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon pour cartouche bourrelet	TAB. II BR/2
		DATE 83-02-03
		REV. 90-06-13

Calibre

de la profondeur du drageoir

ENTRE

et de la feuillure maximale

N'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon pour cartouche culot Magnum	TAB. III BR/2
		DATE 83-02-03
		REV. 90-06-13

Calibre

de la profondeur de la cuvette

ENTRE

et de la feuillure maximale

N'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes percussion annulaire	TAB. V B/7
		DATE 82-3-19
		REV. 90-06-13

Calibre

de la profondeur minimale du drageoir R

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes percussion annulaire	TAB. V B/8
		DATE 82-03-19
		REV. 90-06-13

Calibre

de la feuillure maximale Fe

N'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Canons des engins buts industriels	TAB. VI BR/7
		DATE 82-3-19
		REV. 90-06-13

Calibre

de la profondeur minimale du drageoir R

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Appareil but industriel	TAB. VI B/1
		DATE 83-02-03
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

minimal P1

ENTRE

NOTE: Le calibre doit entrer dans la chambre au moins jusqu' au

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Appareil but industriel	TAB. VI B/2
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

H2 et de la longueur L3 minimales

ENTRE

NOTE: Le calibre doit entrer

dans la chambre.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Appareil but industriel	TAB. VI B/4
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

de raccordement

maxi

NOTE: 1. La face de la tige coulissante ne doit pas

en saillie par rapport

la face

du calibre.

2. Le calibre pourra

construit d'une longueur

la longueur de la chambre minimale.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Appareil but industriel	TAB. VI B/5
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

de la profondeur minimale du drageoir R

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Appareil but industriel	TAB. VI B/8
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

de la feuillure maximale a

N 'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII BR/1
		DATE 83-02-03
		REV. 90-06-13

Calibre

de la chambre D

NOTE: 1. Le calibre doit entrer dans la chambre de facon que la tranche de culasse se situe entre les

A et R.

Si le calibre

du repere R, la profondeur du drageoir doit

2. Deux calibres

MINI et MAXI peuvent

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII BR/2
		DATE 83-02-03
		REV. 90-06-13

Calibre

H et de la longueur minimale de la chambre L

ENTRE

NOTE: 1. Le calibre doit entrer dans la chambre jusqu' au

correspondant

la longueur de la chambre.

2. Pour chaque longueur de chambre, un calibre correspondant pourra

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII BR/3
		DATE 83-02-03
		REV. 90-06-13

Calibre

H et de la longueur maximale de la chambre L

N'ENTRE PAS

NOTE: 1. Le calibre ne doit pas entrer

dans la chambre.

2. Pour chaque longueur de chambre, un calibre correspondant pourra

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII BR/4
		DATE 83-02-03
		REV. 90-06-13

Calibre

de raccordement

NOTE: 1. La face de la tige coulissante ne doit pas

en saillie par rapport

la face

du calibre.

2. Le calibre pourra

construit d'une longueur

la longueur de la chambre minimale.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII AB/7 01
		DATE 80-06-10
		REV. 90-06-13

Calibre

de la profondeur minimale et maximale du drageoir T

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII AB/7 02
		DATE 80-06-10
		REV. 90-06-13

Calibre

de la profondeur minimale et maximale du drageoir T

Armes pour cartouches

plombs

NOTE: Mode d'emploi du calibre

de la profondeur du drageoir.

effectuer selon les

A-A et B-B.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Armes canon(s) lisse(s) percussion centrale	TAB. VII AB/8
		DATE 82-03-24
		REV. 90-06-13

Calibre

de la feuillure maximale a

N'ENTRE PAS

= ISO 286-2:1986 (F)

КАЛИБРЫ ДЛЯ КОНТРОЛЯ ПАТРОНОВ

Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres	таблицы размеров патронов и патронников
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite	перечень калибров для контроля размеров, важных с точки зрения безопасности
Cartouche	патрон
TAB. I-AR/2 - Diametre du projectile maximal	максимальный диаметр пули
TAB. I-AR/3 - Diametre au collet maximal	максимальный диаметр дульца
TAB. I-AR/4 - Longueur maximale	максимальная длина
TAB. V-AR/4 - Longueur maximale annulaire	максимальная длина для патрона кольцевого воспламенения
TAB. V-AR/5 - Forme generale-annulaire	общая форма - патроны кольцевого воспламенения
TAB. V-AB/11 - Epaisseur du bourrelet - annulaire	толщина фланца - патроны кольцевого воспламенения
TAB. VI-A/1 - Diametre maximal sous bourrelet (8 Gauge)	максимальный диаметр фланца (8 Gauge)
TAB. VI-A/5 - Epaisseur maximal du bourrelet R (8 Gauge)	максимальная толщина фланца R (8 Gauge)
TAB. VI-AB/11 - Epaisseur maximale du bourrelet R (scellement)	максимальная толщина фланца R (монтажные устройства)
TAB. VII-AB/5 - Epaisseur du bourrelet (t) maximale	максимальная толщина фланца (t)
TAB. VII-AB/6 - Epaisseur du bourrelet (t) minimale	минимальная толщина фланца (t)
TAB. VII-AR/1 - Diametre sous bourrelet (d) maximal et minimal	максимальный и минимальный диаметр донной части (d)
Controle de securite	контроль безопасности
Calibre verificateur de reference	калибры, рекомендуемые для контроля
Controle du diametre du projectile	контроль диаметра пули
NOTE - Le projectile doit s'enfoncer completement dans l'alesage de la bague.	Примечание. Пуля должна полностью входить в кольцо.
Controle du diametre au collet de la douille	контрольный калибр - цилиндрическое кольцо максимальный диаметр дульца гильзы
NOTE - Le collet de la douille doit entrer partiellement dans l'alesage du calibre suivant la conicite.	Примечание. Кольцо должно надеваться на дульце, которое в зависимости от наклона конуса должно частично входить в контрольный калибр.
NOTE - Le culot de la cartouche ne doit pas etre en saillie par rapport a la face superieure du calibre.	Примечание. Поверхность донной части патрона не должна выступать за верхнюю плоскость калибра.
= cartouche maximale
= chambre minimale
Controle de forme generale	контрольный калибр максимальной формы
NOTE - La face du fond culot de la cartouche ne doit pas sortir de la face superieure du verificateur.	Примечание. Поверхность донной части патрона не должна выступать за верхнюю плоскость калибра.
Controle de la longueur	контрольный калибр максимальной длины
Alternative	альтернатива
Chambre minimale	минимальный патронник
Cartouche maximale	максимальный патрон

C.I.P. 2-e Souscommission	Tableaux des dimensions de Cartouches et de Chambres	PAGE
		DATE 84-06-14
		REV. 90-06-13

Liste des calibres

des cotes importantes au point de vue de la

Cartouche

TAB.I-AR/2 -

du projectile

maximal

TAB.I-AR/3 -

au collet

maximal

TAB.I-AR/4 - Longueur

maximale

TAB.V-AR/4 - Longueur

maximale annulaire

TAB.V-AR/5 - Forme

TAB.V-AB/11 - Epaisseur du bourrelet

- annulaire

TAB.VI-A/1 -

maximal sous bourrelet

(8 Gauge)

TAB.VI-A/5 - Epaisseur maximal du bourrelet R (8 Gauge)

TAB.VI-AB/11 - Epaisseur maximale du bourrelet R (scellement)

TAB.VII-AB/5 - Epaisseur du bourrelet (t) maximale

TAB.VII-AB/6 - Epaisseur du bourrelet (t) minimale

TAB.VII-AR/1 -

sous bourrelet (d) maximal et minimal

C.I.P. 2-e Souscommission	de Cartouche	TAB. I AR/2
		DATE 83-02-04
		REV. 90-06-13

Calibre

G1 du projectile

ENTRE

NOTE: Le projectile doit s'enfoncer

dans

de la bague.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches	TAB. I AR/3
		DATE 83-02-04
		REV. 90-06-13

Calibre

H2 au collet de la douille

ENTRE

NOTE: Le collet de la douille doit entrer partiellement dans

du calibre suivant la

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches	TAB. I AR/4
		DATE 83-02-04
		REV. 90-06-13

Calibre

de la longueur L3 + G

ENTRE

NOTE: Le culot de la cartouche ne doit pas

ne saillie par rapport

la face

du calibre.

= cartouche maximale

= chambre minimale

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches annulaires	TAB. V AR/4
		DATE 86-10-19
		REV. 90-06-13

Calibre

de la longueur L3 + G

ENTRE

NOTE: La face du fond culot de la cartouche ne doit pas sortir de la face

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches annulaires	TAB. V AR/5
		DATE 86-10-19
		REV. 90-06-13

Calibre

de forme

ENTRE

NOTE: La face du fond culot de la cartouche ne doit pas sortir de la face

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches annulaires	TAB. V AB/11
		DATE 79-06-20
		REV. 90-06-13

Calibre

maximale du bourrelet R

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches pour appareil but industriel	TAB. VI A/1
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

maximal sous bourrelet P1

ENTRE

NOTE: Le bourrelet ne doit pas

en saillie par rapport

la face

du calibre verificateur.

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches pour appareil but industriel	TAB. VI A/5
		DATE 85-03-26
		REV. 90-06-13

Cal. "8 Gauge" industriel

Calibre

maximale du bourrelet R

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches pour engins buts industriel	TAB. VI AB/11
		DATE 79-06-20
		REV. 90-06-13

Calibre

maximale du bourrelet R

ENTRE

percussion annulaire

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches plomb	TAB. VII AB/5
		DATE 78-05-02
		REV. 90-06-13

Calibre

Cartouches

plomb pour armes

canon(s) lisse(s)

percussion centrale

maximale du bourrelet (t)

ENTRE

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches plomb	TAB. VII AB/6
		DATE 78-05-02
		REV. 90-06-13

Calibre

Cartouches

plomb pour armes

canon(s) lisse(s)

percussion centrale

minimale du bourrelet (t)

N'ENTRE PAS

= ISO 286-2:1986 (F)

C.I.P. 2-e Souscommission	de Cartouches plomb	TAB. VII AR/1
		DATE 83-02-04
		REV. 90-06-13

Calibre

Cartouches

plomb pour armes

canon(s) lisse(s)

percussion centrale

(d) minimal et maximal sous bourrelet

NOTE: Le bourrelet doit:

(condition minimale) soritr du drageoir du calibre verificateur

(condition maximale)

dans le drageoir du calibre verificateur.

= ISO 286-2:1986 (F)

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/55/gost_67194.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
