ОписаниеИсточник публикации М.: Стандартинформ, 2018 Примечание к документу Документ утрачивал силу с 01.11.2026 в связи с изданием Приказа Росстандарта от 24.10.2024 N 1508-ст. Взамен вводился в действие ГОСТ ISO 20344-2024. Приказом Росстандарта от 09.12.2024 N 1861-ст признан утратившим силу п. 2 Приказа Росстандарта от 24.10.2024 N 1508-ст, отменявший действие данного документа. Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Евразийского экономического союза "О безопасности продукции, предназначенной для гражданской обороны и защиты от чрезвычайных ситуаций природного и техногенного характера" (ТР ЕАЭС 050/2021) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 30.05.2023 N 78). Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов (п. п. 175, 629, 655, 671), а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 N 30). Документ введен в действие с 01.07.2018. Взамен ГОСТ Р 12.4.295-2013 (ЕН ИСО 20344:2011). Название документа "ГОСТ Р 12.4.295-2017 (ИСО 20344:2011). Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Средства индивидуальной защиты ног. Методы испытаний" (утв. и введен в действие Приказом Росстандарта от 26.12.2017 N 2112-ст) "ГОСТ Р 12.4.295-2017 (ИСО 20344:2011). Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Средства индивидуальной защиты ног. Методы испытаний"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ИС NORMPROD: примечание. Взамен ГОСТ EN 388-2012 Приказом Росстандарта от 27.08.2019 N 546-ст с 01.09.2020 введен в действие ГОСТ EN 388-2019. |
ГОСТ EN 388-2012 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки защитные от механических воздействий. Технические требования. Методы испытаний
ГОСТ EN 12568-2017 Система стандартов безопасности труда. Средства индивидуальной защиты ног. Защита ступней. Технические требования и методы испытаний
ГОСТ ISO 1817-2016 Резина и термоэластопласты. Определение стойкости к воздействию жидкостей
ГОСТ ISO 4643-2013 Обувь полимерная. Сапоги общего назначения из пластиката поливинилхлоридного литьевого с подкладкой или без подкладки. Технические условия
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ ISO 5423-2013, а не ГОСТ ISO 5423-2014. |
ГОСТ ISO 5423-2014 Обувь литьевая общего назначения из полиуретана с подкладкой и без подкладки. Технические требования
ГОСТ ISO 13287-2017 Система стандартов безопасности труда. Средства индивидуальной защиты ног. Обувь специальная защитная. Метод определения сопротивления скольжению
ГОСТ ISO 14268-2011 Кожа. Метод определения паропроницаемости
ГОСТ ISO 17075-2011 Кожа. Метод определения содержания хрома (VI)
ГОСТ ISO 17229-2011 Кожа. Метод определения пароемкости
ГОСТ ISO 17708-2014 Обувь. Методы испытаний готовой обуви. Прочность крепления подошвы
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ ISO 20345-2015, а не ГОСТ ISO 20345-2016. |
ГОСТ ISO 20345-2016 Система стандартов безопасности труда. Средства индивидуальной защиты ног. Обувь защитная. Технические требования
ГОСТ ISO 20347-2015 Средства индивидуальной защиты. Профессиональная обувь. Технические условия
ГОСТ ISO 23529-2013 Резина. Общие методы приготовления и кондиционирования образцов для определения физических свойств
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины по ГОСТ ISO 20345 и ГОСТ ISO 20347.
В таблице 1 приведено минимальное количество образцов для испытания для подтверждения соответствия требованиям, определенным в ГОСТ ISO 20345, ГОСТ ISO 20347 и других стандартов на специальную обувь (например, [1]), а также минимальное количество испытуемых проб (деталей), заготовленных из каждого отобранного образца.
В тех случаях, когда возможно и необходимо удостовериться в соответствии основным требованиям безопасности, пробы должны быть взяты непосредственно из обуви. Данное требование применимо ко всей таблице 1.
Примечания
1 Если невозможно изготовить для испытаний пробу достаточного размера из обуви, то взамен может быть использован образец материала, из которого данная деталь обуви была изготовлена.
2 Размеры обуви в соответствии с приложением B.
В случае если для испытания необходимо отобрать образцы трех размеров, то отбирают образцы самого маленького, среднего и самого большого размеров обуви, в таблице 1 это обозначено как МСБ (маленький, средний, большой).
Перед испытанием все испытуемые пробы кондиционируют при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)% не менее 48 ч, если иное не заявлено в методе испытаний.
Испытания проводят в течение 10 мин после удаления испытуемого образца из условий кондиционирования.
За результат испытания нескольких испытуемых проб принимают худший результат и отмечают в протоколе испытаний.
Обувь должна быть испытана в том виде, в котором предполагается ее использование, если иное не определено в методе испытаний (например, если есть вкладная стелька, она остается на месте при проведении испытаний).
Для каждого метода испытаний, приведенного в настоящем стандарте, должна быть оценена погрешность измерения. Используют один из двух методов:
- статистический метод (приведен в [2]);
- математический метод (приведен в [3]).
Таблица 1
Наименование изделия, его части | Виды испытаний (B - основное требование, A - дополнительное требование) | Испытание только готовой обуви | Подраздел стандарта | Тип и количество отбираемых образцов обуви | Тип и количество испытуемых проб, заготовленных из отобранных образцов | |
Обувь | Эргономические характеристики | B | Да | По одной паре обуви трех размеров | Одна пара обуви | |
Прочность крепления подошвы | B | Да | По одной полупаре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба, взятая от обуви | ||
Внутренняя длина носка | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара носков | ||
Сопротивление удару | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Сопротивление сжатию | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Сопротивление защитных носков и проколозащитных прокладок термическому и химическим воздействиям | B | Нет | В соответствии с таблицами 3 и 4 | |||
Герметичность | B | Да | Две полупары обуви различных размеров | Одна полупара обуви | ||
Размерное соответствие проколозащитных прокладок и сопротивление подошвы проколу | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Сопротивление изгибу проколозащитных прокладок | A | Нет | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара вставок | ||
Электрическое сопротивление | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Сопротивление скольжению | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна полупара обуви | ||
Устойчивость к воздействию повышенных температур | A | Да | Две полупары обуви разных размеров | Одна полупара обуви | ||
Устойчивость к воздействию пониженных температур | A | Да | Две полупары обуви разных размеров | Одна полупара обуви | ||
Энергопоглощение пяточной части | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Водонепроницаемость | A | Да | Три пары обуви (минимум два разных размера) | Одна пара обуви | ||
Сопротивление удару в подъемной части | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна пара обуви | ||
Сопротивление удару в области лодыжки | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Две испытуемые пробы | ||
Верх, подкладка и язычок | Толщина верха | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | |
Высота верха | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Одна полупара обуви | ||
Прочность на разрыв верха, подкладки и язычка | B | Да | По одной паре обуви от каждого из трех размеров (МСБ) | Три испытуемые пробы от каждого размера | ||
Испытание материалов верха на растяжение | B | Да | Три полупары обуви от каждого из трех размеров (МСБ) | Три испытуемые пробы от каждого размера | ||
Сопротивление материала верха к изгибу | B | Да | По одной полупаре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Паропроницаемость | B | Да | По одной полупаре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Пароемкость | B | Да | По одной полупаре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Значение pH | B | Нет | От каждого вида кожи | Две испытуемые пробы | ||
Сопротивление верха гидролизу | B | Да | По одной полупаре обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Содержание 6-валентного хрома | B | Нет | От каждого вида кожи | Две испытуемые пробы | ||
Сопротивление к истиранию подкладки и вкладной стельки | B | Нет | Обувь или материал подкладки | Шесть испытуемых проб (для испытания во влажном состоянии) | ||
Шесть испытуемых проб (для испытания в сухом состоянии) | ||||||
Водопроницаемость и водопоглощение верха | A | Нет | Обувь или материал | Три испытуемых образца | ||
Сопротивление верха порезу | A | Да | По одной паре обуви от каждого из трех размеров (МСБ) или материал | Два испытуемых образца | ||
Стелька основная и стелька вкладная | Толщина основной стельки | B | Нет | По одной полупаре обуви от каждого из трех размеров (МСБ) или материал | Одну испытуемую пробу | |
Значение pH | B | Нет | От каждого вида кожи | Два испытуемых образца | ||
Абсорбция и десорбция | B | Нет | По одной полупаре обуви от каждого из трех размеров (МСБ) или материал | Одну испытуемую пробу | ||
Стойкость к истиранию основной стельки | B | Нет | По одной полупаре обуви от каждого из трех размеров (МСБ) или материал | Одна испытуемая проба | ||
Содержание 6-валентного хрома | B | Нет | От каждого вида кожи | Две испытуемые пробы | ||
Стелька, в т.ч. вкладная | Стойкость к истиранию вкладной стельки | B | Нет | Обувь или материалы | Шесть испытуемых проб (для испытания во влажном состоянии); Шесть испытуемых проб (для испытания в сухом состоянии) | |
Подошва | Толщина | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | |
Прочность на разрыв | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Стойкость к истиранию | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Сопротивление изгибу | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Сопротивление гидролизу | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Устойчивость к воздействию нефтепродуктов | B | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Две испытуемые пробы | ||
Устойчивость к контакту с нагретыми поверхностями | A | Да | Одна полупара обуви от каждого из трех размеров (МСБ) | Одна испытуемая проба | ||
Конкретные эргономические характеристики обуви оценивают по результатам опытной носки обуви тремя испытателями с соответствующими размерами ног.
Испытатели носят обувь, соответствующую размеру ноги, моделируя типичные задачи, для определения пригодности обуви для дальнейшей эксплуатации.
Этими задачами являются:
- ходьба в течение 5 мин со скоростью 4 - 5 км/ч;
- подъем и спуск по лестнице, состоящей из (17 +/- 3) ступеней в течение 1 мин;
- приседание/принятие положения стоя на колене (рисунок 1).
Рисунок 1 - Приседание/принятие положения стоя на колене
После выполнения всех задач, каждый испытатель заполняет анкету, приведенную в таблице 2.
Таблица 2
Анкета для оценки эргономических характеристик
1 | Обнаружены ли на внутренней поверхности обуви грубые, острые или твердые участки, которые вызвали у Вас раздражение или повреждение (проверяют вручную)? | Да | Нет |
2 | Есть ли у обуви какие-либо особенности, которые могут оказывать вредные воздействия при ее носке? | Да | Нет |
3 | Могут ли застежки, соответствующим образом быть отрегулированы (в случае необходимости)? | Да | Нет |
4 | Удалось выполнить следующие действия без проблем? | ||
4.1 Ходьба | Да | Нет | |
4.2 Подъем и спуск по лестнице | Да | Нет | |
4.3 Приседание/принятие положения стоя на колене | Да | Нет |
Прочность крепления деталей низа с верхом обуви определяют в соответствии с ГОСТ ISO 17708.
5.3.1 Подготовка испытуемого образца
Аккуратно извлекают защитные носки из пары неиспытанной обуви и удаляют все посторонние материалы, прилипшие к нему, или берут новые, идентичные защитные носки.
Примечание - Предварительное кондиционирование испытуемого образца не требуется.
5.3.2 Определение испытательной оси
Помещают левый защитный носок тыловым краем на основной линии и обрисовывают его контур. Повторяют эту процедуру с правым защитным носком, помещая его на ту же самую основную линию так, чтобы контуры передних частей защитных носков совпадали (см. рисунок 2).
1 - испытательная ось; 2 - правый защитный носок;
3 - левый защитный носок
Рисунок 2 - Определение испытательной оси
Отмечают четыре точки A, B, C и D, в которых контуры левого и правого защитных носков пересекаются на основной линии. Строят перпендикуляр от основной линии в середине между точками AB или CD. Это будет испытательная ось для обоих защитных носков.
5.3.3 Проведение испытаний
Помещают защитный носок на плоскую поверхность открытой стороной вниз. Соответствующим шаблоном измеряют внутреннюю длину l (по испытательной оси от передней внутренней части до вертикальной проекции спинки). Измерение проводят на высоте от 3 до 10 мм параллельно поверхности, на которую помещен защитный носок, отмечают самое большое расстояние, как длину защитного носка (см. рисунок 3).
1 - испытательная ось; l - внутренняя длина защитного носка
Рисунок 3 - Измерение внутренней длины носка
5.4.1 Аппаратура

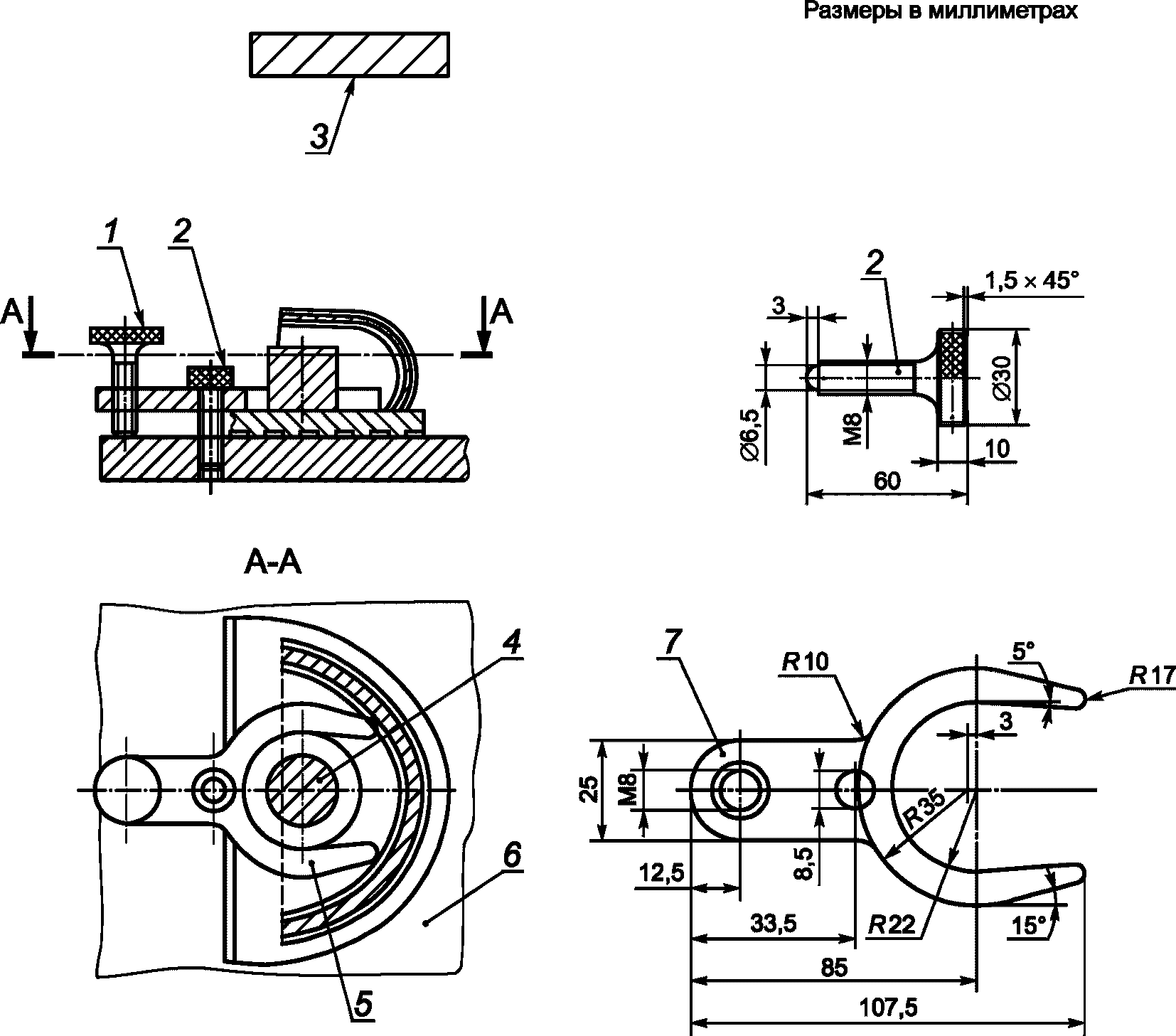

5.4.1.2 Зажимное устройство состоит из стальной пластины, толщиной не менее 19 мм и размерами 150 x 150 мм, минимальной твердостью 60 HRC, с возможностью легкого зажима носка винтом, который не будет ограничивать никакой боковой деформации носка в течение испытания (см. рисунок 4).
1 - регулировочный винт; 2 - зажимной винт;
3 - ударный боек; 4 - цилиндр из пластилина;
5 - стабилизирующая вилка; 6 - опорная плита;
7 - толщина, равная 10 мм
Примечание - Размеры, приведенные на рисунке, иллюстративны. Для носков меньших размеров могут быть использованы меньшие стабилизирующие вилки в тех же самых пропорциях.
Стабилизирующую вилку, которую вводят в переднюю часть обуви, регулируют с помощью регулировочного винта таким образом, чтобы она опиралась на стельку параллельно опорной плите. Зажимной винт (резьба М8) затягивают крутящим моментом (3 +/- 1) Н·м.
5.4.1.3 Цилиндр из пластилина диаметром (25 +/- 2) мм и высотой (20 +/- 2) мм для обуви до размера 40 включительно (французская система размеров) и высотой (25 +/- 2) мм для обуви размером больше 40. Торцы цилиндра покрывают алюминиевой фольгой для предотвращения их прилипания к испытуемому образцу или испытательному оборудованию.
Пластилин для моделирования должен соответствовать требованиям приложения A.
5.4.1.4 Измерительный прибор с круговой шкалой, полусферическим стержнем радиусом (3,0 +/- 0,2) мм и полусферической основой радиусом (15 +/- 2) мм, с усилием нажатия не более 250 мН.
Определяют местонахождение испытательной оси, помещая обувь на горизонтальную поверхность и против вертикальной плоскости так, чтобы она касалась края подошвы в точках A и B на внутренней стороне обуви. На горизонтальной поверхности строят два перпендикуляра к вертикальной плоскости, являющихся касательными к крайним точкам носочной и пяточной частей (X и Y). Проводят линию через X и Y, которая является испытательной осью для передней части обуви.
Рисунок 5 - Испытательная ось обуви
Переднюю часть обуви отрезают на расстоянии 30 мм от тылового края защитного носка. Затем удаляют верх и подкладку за тыловым краем защитного носка. В области защитного носка верх и подкладку не удаляют. Если обувь с вкладной стелькой, испытания проводят вместе с ней.
Примечание - Предварительное кондиционирование испытуемого образца не требуется.
5.4.2.3 Проведение испытания
Цилиндр из пластилина для моделирования (см. 5.4.1.3) ставят внутрь испытуемого образца на один из его концов, как показано на рисунке 6.
1 - защитный носок; 2 - цилиндр из пластилина;
XY - испытательная ось
на удар и сжатие
Испытуемую пробу помещают в аппарат для испытания (см. 5.4.1.1) так, чтобы во время удара боек ударял сверху переднюю и заднюю части защитного носка по нормали.
Регулируют зажимное устройство (см. 5.4.1.2).
Освобождают ударный боек для свободного падения на испытательную ось с соответствующей высоты, чтобы энергия воздействия составляла (200 +/- 4) Дж для защитной обуви.
Измерительным прибором (см. 5.4.1.4) с точностью 0,5 мм определяют минимальную высоту, до которой цилиндр был сжат. Это значение - зазор в момент удара.
5.5.1 Аппаратура
5.5.1.2 Цилиндр из пластилина по 5.4.1.3.
5.5.1.3 Измерительный прибор с круговой шкалой по 5.4.1.4.
5.5.1.4 Зажимное устройство по 5.4.1.2.
5.5.2 Подготовка к испытанию
5.5.2.1 Определение испытательной оси
Испытательную ось определяют в соответствии с 5.4.2.1.
5.5.2.2 Подготовка испытуемого образца
Испытуемый образец готовят в соответствии с 5.4.2.2.
Примечание - Предварительное кондиционирование испытуемого образца не требуется.
5.5.3 Проведение испытаний
Цилиндр из пластилина (см. 5.4.1.3) ставят внутрь испытуемого образца на один из его концов, как показано на рисунке 6.
Испытуемую пробу помещают в зажимное устройство (см. 5.5.1.4) и регулируют его положение.
Помещают зажимное устройство и испытуемую пробу между плитами для испытания на сжатие (см. 5.5.1.1), и сжимают испытуемую пробу до нагрузки (15,0 +/- 0,1) кН для защитной обуви (см. рисунок 7).
1 - верхняя плита; 2 - цилиндр из пластилина;
3 - зажимное устройство; 4 - нижняя плита
Рисунок 7 - Аппарат для испытания на сжатие
Снимают груз, удаляют цилиндр и измерительным прибором (см. 5.5.1.3) определяют с точностью до 0,5 мм минимальную высоту, до которой цилиндр был сжат. Это значение - зазор сжатия.
5.6.1 Метод определения коррозии металлических защитных носков и проколозащитных прокладок обуви класса II
5.6.1.1 Подготовка испытуемого образца
Отбор испытуемых проб и методы испытаний для защитных носков и проколозащитных прокладок в соответствии с таблицами 3 и 4.
Примечание - Предварительная подготовка испытуемой пробы не нужна.
5.6.1.2 Испытательный раствор
В качестве испытательного раствора используют 1%-ный водный раствор поваренной соли.
5.6.1.3 Проведение испытаний
Испытуемую пробу помещают в раствор поваренной соли таким образом, чтобы носок/прокладка находились под уровнем раствора. Накрывают обувь, например, полиэтиленом, чтобы минимизировать испарение.
Оставляют испытуемую пробу в растворе в течение семи дней, затем раствор сливают.
Удаляют носок/прокладку из обуви и исследуют на наличие любых признаков коррозии. При наличии областей коррозии, отмечают число таких областей и размер самой большой области коррозии.
5.6.2 Испытание защитных носков температурное и химическое
Защитные носки должны проверяться в соответствии с таблицей 3.
Таблица 3
для защитных носков и методы их испытаний
Обувь | Тип и количество образцов | Тип и количество испытуемых проб из выборки | Испытание только готовой обуви | Метод испытаний |
Класс I металлический защитный носок | По одному носку от двух размеров | Один носок | Нет, испытывают только новый носок | ГОСТ EN 12568, 5.3 |
Класс II металлический защитный носок | По одной полупаре обуви двух размеров | Одна полупара обуви | Да | См. 5.6.1 |
Класс I и II неметаллический защитный носок | Пять пар защитных носков | Одна пара защитных носков для каждого из пяти видов воздействий | Нет, для каждого воздействия используют новые защитные носки | ГОСТ EN 12568, 5.4 |
5.6.3 Испытание проколозащитных прокладок (температурное и химическое)
Проколозащитные прокладки должны проверяться в соответствии с таблицей 4.
Таблица 4
для проколозащитных прокладок и методы их испытаний
Обувь | Тип и количество образцов | Тип и количество испытуемых проб из выборки | Испытание только обуви | Метод испытаний |
Класс I металлическая проколозащитная прокладка | По одной вставке от двух размеров | Две испытуемые пробы | Нет, испытывают только новые вставки | ГОСТ EN 12568, 7.3 |
Класс II металлическая проколозащитная вставка | По одной полупаре обуви двух размеров | Одна полупара обуви | Да | См. 5.6.1 |
Класс I и II неметаллическая проколозащитная прокладка | По одной прокладке для каждого из пяти видов воздействий | Одна прокладка для каждого из пяти видов воздействий (два испытания на прокол после каждого вида воздействия) | Нет, для каждого воздействия используют новые прокладки | ГОСТ EN 12568, 7.4 |
Примечание - Предварительное кондиционирование испытуемого образца не требуется.
5.7.1 Аппаратура
5.7.1.1 Ванна.
5.7.1.2 Источник сжатого воздуха.
5.7.2 Подготовка испытуемого образца
В качестве испытуемого образца берут готовое изделие.
5.7.3 Проведение испытаний
Испытание проводят при температуре (23 +/- 2) °C.
Герметизируют верхний край испытуемого образца, например, резиновым рукавом, через который подают сжатый воздух через соответствующее соединение. Погружают испытуемую пробу в ванну с водой таким образом, чтобы вода была до края образца, и поддерживают постоянное внутреннее давление (30 +/- 5) кПа в течение 30 с. Наблюдают за испытуемой пробой. Отсутствие пузырьков воздуха характеризует герметичность обуви.
5.8.1 Соответствие размеров проколозащитных прокладок
Измеряют длину внутренней части основания обуви L. Заштриховывают области 1 и 2 в соответствии с рисунком 8.
1 - заштрихованная область 1; 2 - заштрихованная область 2;
3 - проколозащитная прокладка; 4 - линия шва на отливке;
5 - альтернативная форма вставки;
L - длина внутренней части основания обуви

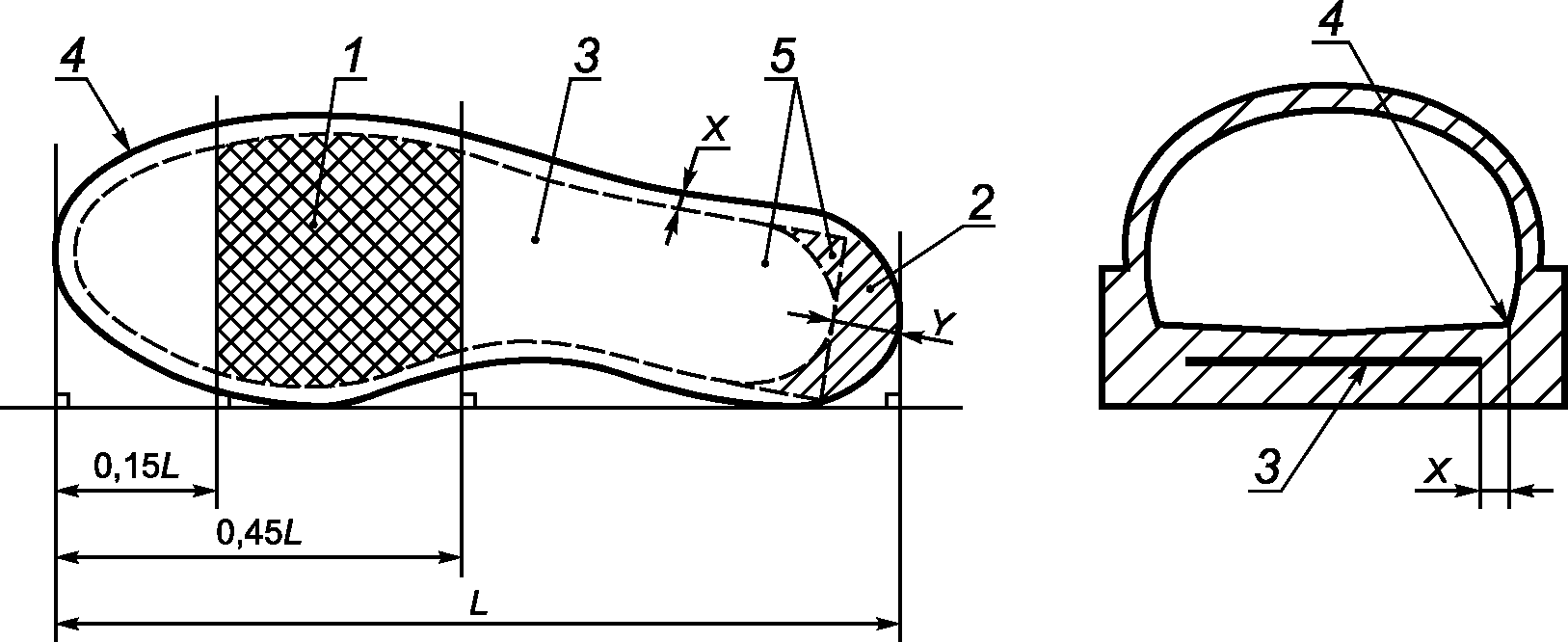

Рисунок 8 - Определение размеров проколозащитной прокладки
Обувь разрезают и измеряют с точностью до 0,5 мм расстояния X (расстояние между линией шва на отливке и краем прокладки, кроме области пятки) и Y (расстояние между линией шва на отливке и прокладкой в области пятки).
5.8.2.1 Аппаратура
5.8.2.1.1 Машина для испытания на сжатие, способная приложить силу не менее 2000 Н, оснащенная нагрузочной пластиной, в которой установлен испытательный гвоздь, и опорной пластиной с круглым отверстием диаметром 25 мм. Оси этого отверстия и испытательного гвоздя должны совпадать (см. рисунок 9).
1 - пластина давления; 2 - испытательный гвоздь;
3 - подошва; 4 - опорная пластина
Рисунок 9 - Машина для определения сопротивления проколу
подошвы с металлической проколозащитной прокладкой
5.8.2.1.2 Испытательный гвоздь в соответствии с ГОСТ EN 12568.
5.8.2.2 Подготовка к испытанию
Отделяют верх от низа обуви и используют низ обуви в качестве испытуемого образца.
Для абсорбирующего материала подошвы (например, кожи) испытания выполняют после того, как подошва была выдержана в дистиллированной воде в течение (16 +/- 1) ч при температуре (23 +/- 2) °C.
Примечание - Предварительная подготовка подошв из негигроскопичных материалов не проводится.
5.8.2.3 Проведение испытаний
Размещают испытуемую пробу на опорной пластине таким способом, чтобы испытательный гвоздь мог проникнуть через испытуемую пробу. Прижимают испытательный гвоздь к испытуемому образцу со скоростью (10 +/- 3) мм/мин, пока кончик гвоздя не проникнет полностью через испытуемую пробу, и измеряют максимальную силу.
Испытание проводят на испытуемом образце в четырех различных точках (по крайней мере, одно испытание в районе пятки) с минимальным расстоянием 30 мм между любыми двумя точками и с минимальным расстоянием 10 мм от края проколозащитной прокладки. Для подошв с рифами испытания проводят между рифов. Два из четырех измерений проводят на расстоянии от 10 до 15 мм от линии шва на отливке и прокладки в области пятки.
В протоколе испытаний указывают наименьшее значение.
5.8.3 Определение сопротивления проколу подошвы с неметаллической проколозащитной прокладкой
5.8.3.1 Общие требования
Если неметаллическую проколозащитную прокладку не используют в качестве стельки (например, в конструкции обуви Strobel), то испытание проводят в соответствии с 5.8.2.
Если неметаллическую проколозащитную прокладку используют в качестве стельки, то испытание проводят следующим образом.
5.8.3.2 Аппаратура
5.8.3.2.1 Машина для испытания на сжатие, способная прикладывать силу не менее 2000 Н, оснащенная нагрузочной пластиной, в которой установлен испытательный гвоздь, и опорной пластиной с круглым отверстием диаметром 25 мм. Оси этого отверстия и испытательного гвоздя должны совпадать (см. рисунок 10).

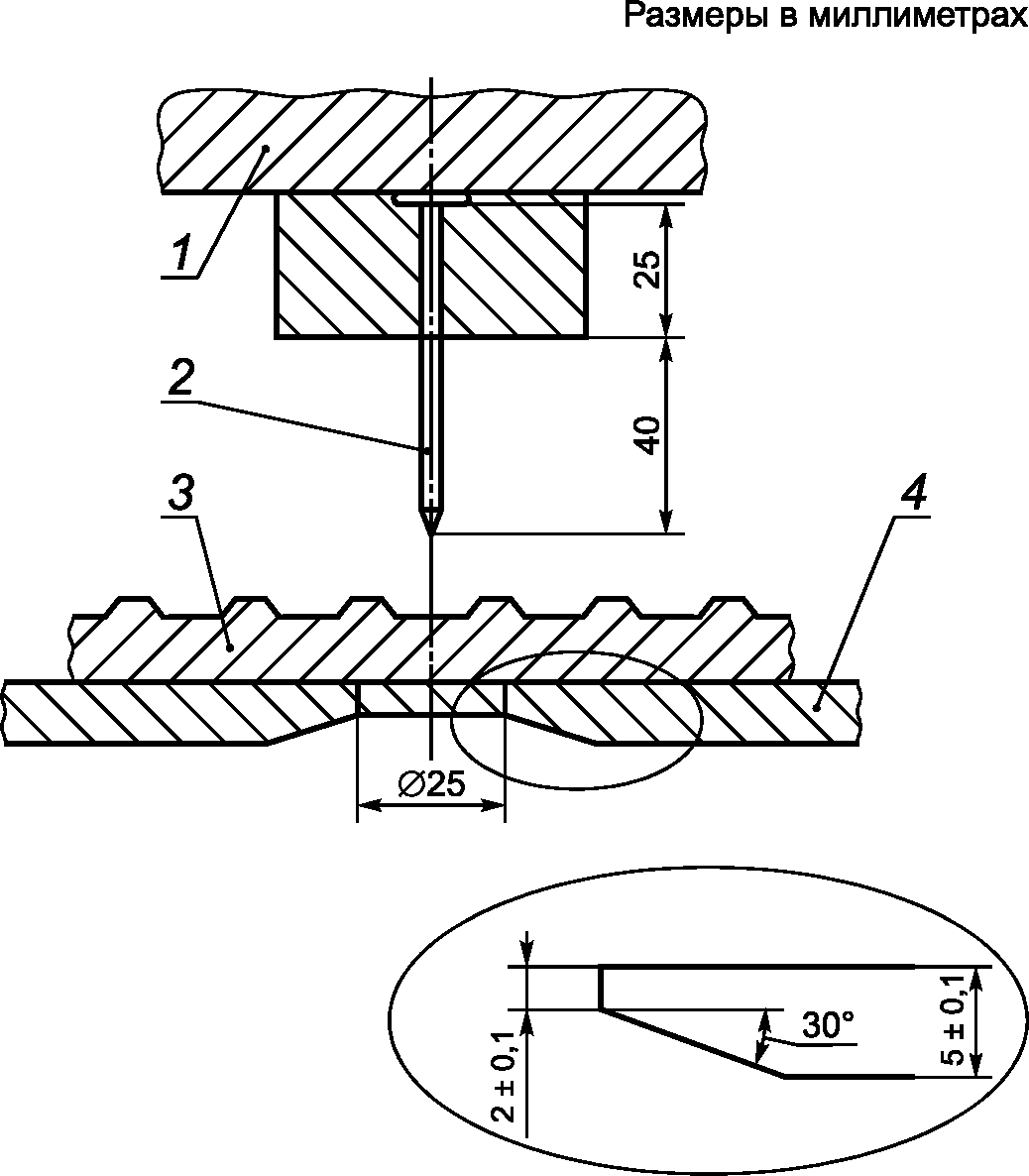

1 - пластина давления; 2 - испытательный гвоздь;
3 - испытуемая проба; 4 - опорная пластина
Рисунок 10 - Машина для определения сопротивления проколу
подошвы с проколозащитной неметаллической прокладкой
5.8.3.2.2 Испытательный гвоздь в соответствии с 7.2.1.1.2 ГОСТ EN 12568.
5.8.3.3 Подготовка испытуемого образца
Отделяют верх обуви от низа и используют низ обуви в качестве испытуемого образца. Неметаллическая проколозащитная прокладка должна быть видна.
Если неметаллическая проколозащитная прокладка имеет стежки с нитями, имеющими антистатические свойства, то, по крайней мере, одно из испытаний выполняют в этой области.
Для абсорбирующего материала подошвы (например, кожи) испытания выполняют после того, как подошва была выдержана в течение (16 +/- 1) ч в деионизированной воде при температуре (23 +/- 2) °C.
Примечание - Предварительная подготовка подошв из негигроскопичных материалов не проводится.
5.8.3.4 Проведение испытаний
Размещают испытуемую пробу на опорной пластине таким способом, чтобы испытательный гвоздь мог проникнуть через испытуемую пробу. Прижимают испытательный гвоздь к испытуемому образцу.
Включают машину для испытания и со скоростью (10 +/- 3) мм/мин достигают усилия 1100 Н, затем останавливают машину и проводят визуальный осмотр в течение 10 с под углом (90 +/- 15)° к оси гвоздя или применяют иной способ обнаружения прокола (например, при помощи электроники или кинопленки).
Испытание проводят на испытуемом образце в четырех различных точках (по крайней мере, одно испытание в районе пятки) с минимальным расстоянием 30 мм между любыми двумя точками и с минимальным расстоянием 10 мм от края стельки. Для подошв с рифами испытания проводят между рифами. Два из четырех измерений проводят на расстоянии от 10 до 15 мм от линии шва на отливке и вставки в области пятки.
В протоколе испытаний указывают: прошла или не прошла испытуемая проба испытание.
Определение сопротивления изгибу проколозащитных прокладок проводят в соответствии с ГОСТ EN 12568 (пункт 7.2.2).
5.10.1 Принцип
Электрическое сопротивление проводящей обуви измеряют после проведения кондиционирования в сухих атмосферных условиях [см. 5.10.3.3 a)]. Электрическое сопротивление антистатической обуви измеряют после проведения кондиционирования в сухих атмосферных условиях и после проведения кондиционирования во влажных атмосферных условиях [см. 5.10.3.3 a) и b)]. Если есть достаточное количество образцов, оба вида кондиционирования могут быть проведены параллельно.
5.10.2 Аппаратура
5.10.2.1 Прибор, измеряющий электрическое сопротивление с точностью до +/- 2,5% при напряжении (100 +/- 2) В постоянного тока.
5.10.2.2 Внутренний электрод состоит из стальных шариков из нержавеющей стали диаметром 5 мм и общей массой (4,0 +/- 0,1) кг, соответствующих требованиям ГОСТ 3722. Стальные шарики подсоединены к прибору, измеряющему электрическое сопротивление при помощи медного кабеля, имеющего на концах квадратные клеммы площадью не менее 2 см2. Необходимо обеспечить отсутствие окисления стальных шариков и медной пластины, так как окисление влияет на их проводимость.
5.10.2.3 Внешний электрод, включающий медную пластину, перед использованием очищают этанолом.
5.10.2.5 Устройство для измерения сопротивления проводящего лака, состоящее из трех проводящих металлических датчиков, каждый радиусом (3 +/- 0,2) мм, присоединенных к опорной плите.
Два датчика размещают на расстоянии (45 +/- 2) мм друг от друга и соединяют между собой металлической шиной. Третий датчик должен быть установлен на расстоянии (180 +/- 5) мм от осевой линии, соединяющей два других датчика, и электрически изолирован от них.
5.10.3 Подготовка и кондиционирование испытуемого образца
5.10.3.1 Подготовка
Если обувь с вкладной стелькой, испытание проводят вместе с ней. Для устранения загрязнений очищают поверхность подошвы обуви этанолом, промывают дистиллированной водой и высушивают при температуре (23 +/- 2) °C. Поверхность не должна быть полированной или шлифованной, на поверхности не должно быть органических веществ, способных вступать в реакцию и приводить к набуханию подошвы.
5.10.3.2 Специальные требования к подготовке образцов для кондиционирования во влажных атмосферных условиях
На испытуемую пробу (только для антистатической обуви), которые испытывают после кондиционирования во влажных атмосферных условиях (см. 5.10.3.3) наносят токопроводящий лак (см. 5.10.2.4) на участок подошвы, площадь которого должна быть 200 x 50 мм, включая пяточную и носочную области. Дают высохнуть, а затем проверяют сопротивление лака, которое должно быть менее 1·103 Ом.
Заполняют обувь чистыми стальными шариками (см. 5.10.2.2) и помещают на металлические опоры устройства (см. 5.10.2.5) так, чтобы носочная область подошвы поддерживалась двумя опорами, расположенными на расстоянии 45 мм друг от друга, а пяточная область - третьей опорой. Используя прибор (см. 5.10.2.1), измеряют сопротивление между двумя передними и третьей опорами.
Испытуемую пробу кондиционируют в следующих условиях, в зависимости от типа проверяемой обуви:
a) в сухих атмосферных условиях - температура (20 +/- 2) °C и относительная влажность (30 +/- 5)% (в течение семи дней);
b) во влажных атмосферных условиях - температура (20 +/- 2) °C и относительная влажность (85 +/- 5)% (в течение семи дней).
Испытания проводят в течение 5 мин после удаления испытуемого образца из условий кондиционирования, если испытание не будут проводить в тех же условиях.
5.10.4 Проведение испытаний
Испытуемую пробу заполняют чистыми стальными шариками общей массой 4 кг, используя кожух из изоляционного материала для увеличения высоты верха обуви в случае необходимости. Затем помещают испытуемую пробу на медную пластину, подают постоянный ток с напряжением (100 +/- 2) В между медной пластиной и стальными шариками в течение 1 мин и вычисляют сопротивление.
Остаточной энергии в подошве должно быть не более 3 Вт.
При необходимости, снижают напряжение, чтобы диссипация энергии в подошве не превышала 3 Вт и в протоколе испытаний записывают значение напряжения.
Определение сопротивления скольжению в соответствии с ГОСТ ISO 13287.
5.12.1 Аппаратура
5.12.1.1 Песочная баня
Размер бани, заполненной песком, должен быть (40 +/- 2) x (40 +/- 2) см с высотой не менее 5 см (см. рисунок 11). Объем песка должен быть (5000 +/- 250) см3, размер гранул песка от 0,3 до 1,0 мм.
1 - точка измерения температуры; 2 - песочная баня
(высота песка ~ 30 мм); 3 - обувь, заполненная шариками
из нержавеющей стали; 4 - нагревательная плита
Рисунок 11 - Песочная баня для определения устойчивости
к воздействию повышенных температур
Температуру плиты измеряют в местах контакта с обувью (в носочной и пяточной областях) и регулируют в пределах испытательных температур. Два параметра определены в требованиях стандартов на продукцию:
- температура плиты, Thp;
- время контакта.
Мощность системы нагрева должна быть не менее (2500 +/- 250) Вт.
5.12.1.2 Средство передачи состоит из шариков из нержавеющей стали диаметром 5 мм и общей массой (4000 +/- 40) г.
Шарики из нержавеющей стали должны соответствовать требованиям ГОСТ 3722.
5.12.1.3 Температурные датчики с точностью до +/- 0,5 °C, спаянные с медным диском толщиной (2,0 +/- 0,1) мм и диаметром (15 +/- 1) мм.
5.12.1.4 Устройство измерения температуры с компенсатором, подходящим для использования с температурными датчиками.
5.12.2 Подготовка испытуемого образца
В качестве испытуемого образца используют готовую обувь. Устанавливают температурный датчик на стельку/вкладную стельку.
Температуру в обуви измеряют в носочной части непосредственно над областью контакта с горячей плитой. Помещают стальные шарики в обувь. Если высота верха не достаточна, чтобы поддержать шарики, увеличивают высоту обуви рукавом.
5.12.3 Проведение испытаний
Доводят температуру на поверхности стельки до постоянного значения (23 +/- 2) °C и проводят испытания при температуре окружающей среды (23 +/- 2) °C.
Разогревают песочную баню в течение не менее 2 ч, чтобы получить температуру плиты, Thp, и поддерживают ее в течение всего времени испытания. Записывают начальную температуру Ti. Помещают испытуемую пробу в баню. Возвратно-поступательным движением обуви достигают наилучшего контакта между обувью и горячей плитой.
Распределяют песок вокруг обуви на необходимой высоте. Поверхность песка должна быть равномерно плоской.
Измерительный прибор соединяют с температурными датчиками и измеряют изменение температуры во времени. Записывают значение заключительной температуры Tf за период времени, указанный в стандарте на продукцию. Температуру измеряют с точностью 0,5 °C.
Продолжают испытание, пока заданное стандартом на продукцию время не будет достигнуто. Вынимают образец и стальные шары для осмотра, отмечают признаки серьезных повреждений, которые влияют на функциональность обуви, применяя критерии, указанные в приложении B. В случае сомнения относительно правильной функциональности обуви, проводят испытания на сопротивление подошвы к истиранию в соответствии с 8.3.
Результаты:
- увеличение температуры, Tf - Ti, по истечении определенного времени;
- заключительная температура, Tf, по истечении определенного времени;
- описание повреждений, которые могут серьезно затронуть функциональность обуви (например, начало отделения верха от подошвы), используя приложение B.
5.13.1 Аппаратура
5.13.1.1 Термоконтейнер, температура воздуха внутри которого может быть отрегулирована до минус (17 +/- 2) °C (см. рисунок 12).
1 - медная пластина (см. 5.13.1.5); 2 - термоконтейнер
Рисунок 12 - Термоконтейнер
5.13.1.2 Средство теплопередачи, см. 5.12.1.2.
5.13.1.3 Температурные датчики, см. 5.12.1.3.
5.13.1.4 Устройство измерения температуры, см. 5.12.1.4.
5.13.1.5 Медная пластина, длиной (350 +/- 5) мм, шириной (150 +/- 1) мм и толщиной (5,0 +/- 0,1) мм, как показано на рисунке 13.
1 - точка измерения температуры; 2 - ленты соединения верха
обуви с удлиняющим рукавом; 3 - заглушка; 4 - провода
к термопаре; 5 - стальные шарики (здесь не показаны)
Рисунок 13 - Подготовка испытуемого образца для определения
устойчивости к воздействию пониженных температур
5.13.2 Подготовка к испытанию
В качестве испытуемого образца используют готовую обувь. Устанавливают температурный датчик на стельку/вкладную стельку.
Температуру в обуви измеряют в носочной области обуви непосредственно над областью контакта с медной пластиной. Помещают стальные шарики в обувь. Если высота верха не достаточна, чтобы поддержать шарики, увеличивают высоту обуви рукавом.
Если высота верха не достаточна, чтобы поддержать шарики, увеличивают высоту обуви рукавом из эластомерного пористого материала с закрытыми порами (этиленвинилацетат, полиэтилен, полиуретан и так далее) минимальным размером 8 мм, которые нужно аккуратно вырезать, чтобы избежать любого зазора шириной более 3 мм. Этот вспомогательный материал может быть зафиксирован или приклеен на внутренней стороне рукава, обращая внимание на то, чтобы перекрытие ограничивалось максимум 20 мм в самой нижней точке верхнего края рукава. Затем верхнее отверстие осторожно закрывают подходящей пробкой, изготовленной из полутвердого полимерного полимера толщиной не менее 25 мм, который может состоять более чем из одного слоя. Пробка крепится к воротнику или его удлинению с помощью липкой ленты или других подходящих средств.
Верх обуви или продолжение верха (рукав) закрывают заглушкой.
5.13.3 Проведение испытаний
В течение 3 ч доводят температуру на поверхности стельки до постоянного значения, равного (23 +/- 2) °C. Температуру в термоконтейнере устанавливают минус (17 +/- 2) °C и поддерживают ее в течение испытания. Помещают испытуемую пробу на медную пластину в термоконтейнере.
Измерительный прибор соединяют с температурными датчиками и измеряют изменение температуры во времени. Записывают значение температуры на стельке в начальный период (после размещения в термоконтейнере) и после 30 мин. Температуру измеряют с точностью до 0,5 °C. Записывают понижение температуры в течение 30 мин - период охлаждения.
5.14.1 Аппаратура
5.14.1.1 Испытательное оборудование, способное к измерению сжимающей силы до 6000 Н, со средством регистрации значений нагрузка/деформация.
5.14.1.2 Испытательный ударник, являющийся пяточной частью типовой колодки, изготовленный из полиэтилена <1>. Стандартная колодка должна быть рассечена в вертикальной плоскости перпендикулярно к оси колодки в пяточной части (см. рисунок 14). Размеры испытательного ударника в соответствии с таблицей 5.
--------------------------------
<1> Подходящие ударники могут быть получены из СТС, Лион, Франция, /template/go.php?url=https://www.ctc.fr. Эта информация дана для удобства пользователей данного документа и указанный продукт не имеет одобрения ИСО. Могут быть использованы эквивалентные продукты, если их использование приводит к тем же самым результатам.
Таблица 5
Размеры испытательных ударников
в зависимости от размеров обуви
Размеры обуви (см. приложение C) | Размеры ударника | ||||
Британская система размеров | Французская система размеров | L +/- 2, мм | l +/- 2, мм | W +/- 2, мм | e +/- 1, мм |
До 3 1/2 | До 36 | 65 | 32,5 | 52,25 | 2 |
4 - 5 | 37 и 38 | 67,5 | 33,7 | 57 | 2 |
5 1/2 - 6 1/2 | 39 и 40 | 70,5 | 35 | 58,75 | 2 |
7 - 8 | 41 и 42 | 72,5 | 36,2 | 60,5 | 3 |
8 1/2 - 10 | 43 и 44 | 75,5 | 37,7 | 62,25 | 3 |
10 1/2 и выше | 45 и выше | 77,5 | 38,5 | 64 | 3 |
энергопоглощения пяточной части
5.14.2 Проведение испытаний
Испытуемым образцом является пяточная часть обуви. Испытуемую пробу помещают на стальной основе и прижимают испытательный ударник с внутренней стороны испытуемого образца в его центральную область со скоростью (10 +/- 3) мм/мин до достижения усилия 5000 Н.
Получают кривую нагрузка/деформация для каждого испытания и определяют энергопоглощение E, Дж, с точностью 1 Дж, по формуле
(1)где F - приложенное усилие, Н;
s - расстояние, м.
5.15.1 Испытание с использованием ванны
5.15.1.1 Принцип
Испытатель проходит определенное количество шагов в ванне, заполненной водой до установленной глубины. Водонепроницаемость определяют визуальным и органолептическим способами.
5.15.1.2 Испытатель
Выбирают испытателя, которому обувь соответствует по размеру.
5.15.1.3 Аппаратура
Горизонтальная водонепроницаемая ванна (см. рисунок 15):
a) с подвижными платформами на концах ванны, находящимися выше уровня воды и позволяющими испытателю делать разворот для следующего прохода по ванне;
b) достаточной длины, позволяющей испытателю сделать 10 нормальных шагов в воде между платформами;
c) шириной приблизительно 0,6 м;
d) с заглушкой, позволяющей слить воду.
Примечание - Желательно, чтобы ванна была подключена к трубопроводу для быстрого ее заполнения на необходимую глубину.
1 - заглушка
5.15.1.4 Проведение испытаний
В пустой ванне подвижные платформы помещают так, чтобы испытатель сделал 11 шагов нормальной длины, от одного конца до другого (то есть так, чтобы каждая нога наступала на дно ванны пять раз). Заполняют ванну водой на глубину (30 +/- 3) мм.
Убеждаются, что обувь абсолютно сухая. Для предотвращения захлестывания воды внутрь обуви, надевают на сухую обувь водонепроницаемые рукава. Испытатель надевает обувь, водонепроницаемые рукава и обеспечивает герметизацию верха обуви. Испытатель проходит в воде расстояние, равное 100 длинам ванны, используя платформы для разворота. Чтобы избежать разбрызгивания воды, испытатель должен ходить, если требуется, в более медленном темпе, чем обычно, но предпочтительно не медленнее, чем один шаг в секунду.
После прохождения расстояния, равного 100 длинам ванны, испытатель выходит из ванны, аккуратно снимает обувь. Затем тщательно исследуют внутреннюю поверхность обуви (визуально и органолептически) для выявления признаков проникновения воды.
Если проникновение произошло, описывают его местоположение и площадь (рисунок 16 показывает примерную форму записи) для каждого испытуемого образца. Повторяют испытание с другими двумя парами обуви.

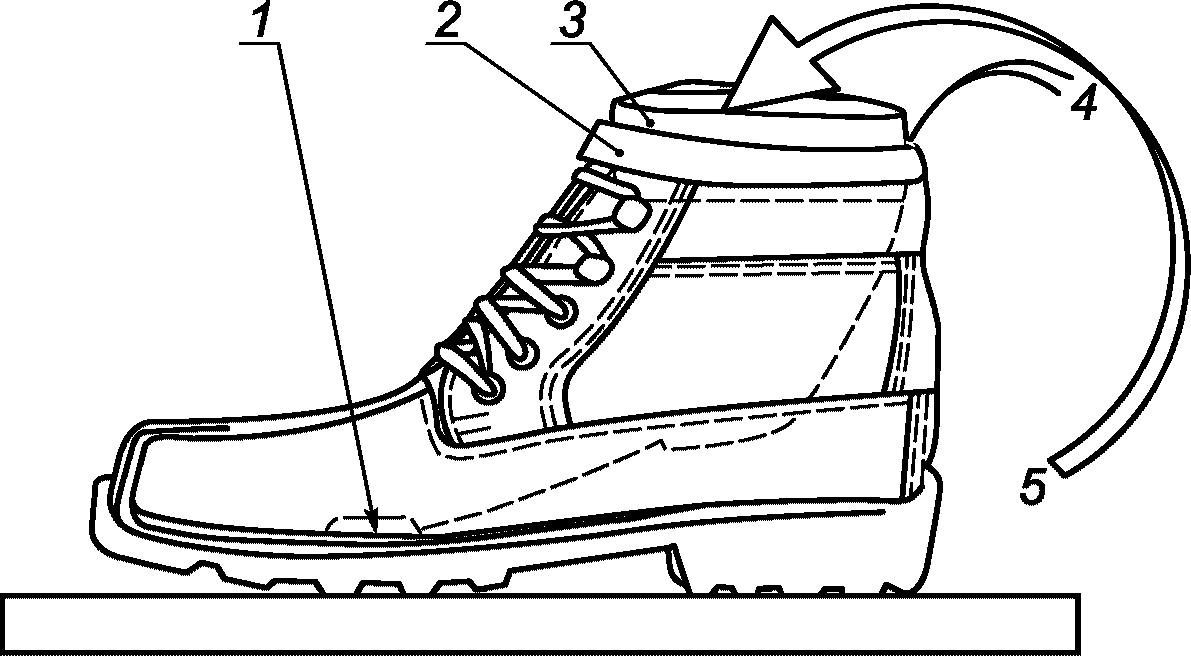

1 - стелька; 2 - верх обуви; 3 - швы на верхе обуви
и стельке; 4 - место проникновения; 5 - область намокания
Рисунок 16 - Примерная форма записи места проникновения
и области намокания
5.15.2 Определение водонепроницаемости обуви в динамических условиях
5.15.2.1 Принцип
Настоящий метод испытаний определяет водонепроницаемость обуви в динамических условиях. Метод применим ко всем типам обуви.
Обувь находится в машине для испытания на изгиб в воде, уровень которой выше линии крепления верха с низом обуви. Обувь изгибают с постоянной скоростью с промежутками для осмотра на предмет обнаружения водного проникновения.
5.15.2.2 Аппаратура и материалы
5.15.2.2.1 Машина для испытания обуви на изгиб, позволяющая одновременно проводить испытания нескольких испытуемых проб и имеющая:
- систему для изгибания обуви на угол (22 +/- 5)° при частоте (60 +/- 6) изгибов/мин;
- изгибающее устройство в форме ноги, которое вставляют в обувь и имеющее датчики для обнаружения водного проникновения;
- механизм зажима, удерживающий пяточную часть обуви в течение испытания.
Примечание - Если при предварительном испытании обуви на изгиб в соответствии с 8.4.1 не достигается угол в 22°, обувь не подвергают испытанию по 5.15.2.4.
5.15.2.2.2 Емкость для воды, обеспечивающая размещение в ней машины для испытания обуви на изгиб с испытуемых проб.
5.15.2.2.3 Счетное устройство для определения числа изгибов.
5.15.2.2.4 Весы с большим пределом взвешивания с точностью до 0,1 г.
5.15.2.2.5 Абсорбирующая бумага.
5.15.2.2.6 Полиэтиленовые пакеты или пленка.
5.15.2.3 Подготовка испытуемых проб
5.15.2.3.1 В качестве испытуемого образца используют пару готовой обуви.
5.15.2.3.2 Кондиционируют испытуемые пробы в стандартных атмосферных условиях: при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)% не менее 48 ч. Предпочтительно, но не обязательно, проводить испытания в этих же условиях.
Если необходимо определить массу воды, поглощенной во время испытания, то испытуемые пробы взвешивают перед испытанием. В этом случае испытания проводят в условиях кондиционирования испытуемых проб.
5.15.2.4.1 Испытуемые пробы размещают в машине для испытания на изгиб так, чтобы точка изгиба соответствовала положению шаровидного сустава ноги человека. Для этого предварительно отмечают продольную ось обуви (из центра пятки к центру носка).
5.15.2.4.2 Вдоль продольной оси откладывают от конца пятки расстояние в соответствии с таблицей 6 с точностью до 1 мм и отмечают точку. Это место соответствует положению шаровидного сустава ноги человека.
Таблица 6
шаровидного сустава ноги человека
Размеры обуви (см. приложение C) | Расстояние от конца пятки до положения шаровидного сустава ноги человека, мм | |
Британская система размеров | Французская система размеров | |
1 | 33 | 143 |
2 | 34 1/2 | 149 |
3 | 35 1/2 | 155 |
4 | 37 | 160 |
5 | 38 | 166 |
6 | 39 1/2 | 172 |
7 | 40 1/2 | 178 |
8 | 42 | 184 |
9 | 43 | 189 |
10 | 44 1/2 | 195 |
11 | 45 1/2 | 201 |
12 | 47 | 207 |
5.15.2.4.3 Через найденную точку проводят перпендикуляр к продольной оси обуви в соответствии с 5.15.2.4.1. Это линия изгиба обуви.
5.15.2.4.4 Устанавливают испытуемую пробу в систему для изгибания обуви так, чтобы линия сгибания системы была максимально приближена к линии изгиба обуви в соответствии с 5.15.2.4.3.
5.15.2.4.5 Обеспечивают закрытие всех имеющихся (например, шнурки, ремни, застежка-молния и др.) застежек с целью предотвращения их попадания в воду во время испытания.
5.15.2.4.6 Все отверстия верха обуви во избежание попадания воды внутрь обуви должны быть закрыты полиэтиленовыми пакетами или пленкой.
5.15.2.4.7 Наливают воду в емкость так, чтобы уровень воды соответствовал типу испытываемой обуви. Уровень воды должен быть на 20 мм выше линии кромки.
5.15.2.4.8 Работу машины регулируют так, чтобы обувь изгибалась с частотой (60 +/- 6) изгибов/мин в течение 80 мин.
5.15.2.4.9 Извлекают испытуемую пробу из машины и осматривают для определения водного проникновения. Если визуально водное проникновение не определяется, используют абсорбирующую бумагу или аналогичное средство, позволяющее обнаружить проникновение воды и его местонахождение. При обнаружении влаги определяют и записывают в протоколе испытаний площадь влажной области (см2).
Примечание - Проникновение воды также может быть обнаружено датчиками.
5.15.2.5 Протокол испытаний
Протокол испытаний должен включать следующее:
a) ссылку на настоящий метод испытаний;
b) описание испытуемого образца;
c) местонахождение и площадь влажной области;
d) любые отклонения от стандартного метода испытаний.
5.16.1 Аппаратура
5.16.1.1 Аппарат для испытания на удар включает стальной ударный боек массой (20,0 +/- 0,2) кг, с возможностью свободного падения в вертикальных направляющих с определенной высоты для создания необходимой энергии удара, вычисляемой как потенциальная энергия.
Ударный боек представляет собой клин длиной не менее 60 мм, поверхности которого образуют угол (90 +/- 1)°, изготовленный из стали с твердостью не менее 60 HRC. Вершина, где поверхности соприкасаются, имеет закругление радиусом (3,0 +/- 0,1) мм. При испытании вершина должна быть параллельной в пределах +/- 17° к поверхности зажима (ГОСТ EN 12568, рисунок 4).
Основание аппарата должно быть массой не менее 600 кг. Металлический блок размером 400 x 400 x 40 мм (глубина) прикрепляют к основанию аппарата.
Аппарат располагают на плоской и ровной площадке, которая должна быть достаточно большой и жесткой, чтобы поддерживать испытательное оборудование.
5.16.1.2 Зажимное устройство состоит из стальной пластины твердостью не менее 60 HRC, толщиной не менее 19 мм, винтового зажима и прижимной пластины (см. рисунок 17).
1 - опорная плита; 2 - винт; 3 - винтовой зажим;
4 - прижимная пластина
Рисунок 17 - Зажимное устройство
5.16.1.3 Стрелочный индикатор, полусферическим стержнем радиусом (3,0 +/- 0,2) мм, с усилием нажатия не более 250 мН.
5.16.1.4 Восковые испытательные формы
5.16.1.4.1 Восковые испытательные формы представляют собой внутреннюю часть обуви и используются для определения деформации в области плюсны во время удара. Эти формы изготавливают одним из методов, описанных в 5.16.1.4.2 и 5.16.1.4.3.
5.16.1.4.2 Для производства восковой формы используют типовую колодку (предпочтительный метод). Данный метод включает две стадии, первая из которых заключается в получении оболочки типовой колодки, вторая состоит из производства испытательной восковой формы при помощи оболочки.
Стадия 1: Для получения оболочки типовой колодки берут колодку на один размер меньше испытуемого образца. Заполняют все выемки, отверстия, затем формируют оболочку, используя вакуумное формование и термопластический материал (например, непластифицированные листы поливинилхлорида толщиной 0,4 мм), по верхней поверхности. После охлаждения обрезают избыточный материал кромки колодки и удаляют его. Точно так же формируют оболочку по нижней поверхности и аккуратно обрезают выше кромки колодки на 5 - 10 мм, для формирования фланца на краю. Соединяют обе оболочки, используя подходящую липкую ленту так, чтобы верхняя оболочка вошла внутрь фланца. Разрезают оболочку для изготовления носочной и пяточной матриц (см. рисунок 18).
1 - фланец, накладывающийся на верхнюю оболочку;
2 - линия разреза
Рисунок 18 - Объединенные оболочки с указанной
линией разреза
Стадия 2: Устанавливают в контейнер две оболочки таким образом, чтобы две главные поверхности были горизонтальны. Вставляют две формы в контейнере таким образом, чтобы главные поверхности были горизонтальны и поддерживались песком (см. рисунок 19).
1 - лента, помогающая извлечению формы из испытуемого
образца; 2 - оболочки, заполненные воском; 3 - оболочка
пяточной части; 4 - оболочка носочной части;
5 - контейнер, заполненный песком
Рисунок 19 - Оболочки, поддерживаемые песком
и заполненные воском
Подготавливают для испытания формовочный воск, состоящий из смеси твердого парафина (с точкой плавления 50 - 53 °C) с воском в отношении 5:1. Для этого смешивают твердый парафин и воск в подходящем сосуде, помещают в духовку, нагретую до температуры приблизительно 85 °C. Вынимают емкость из духовки и помешивают, пока смесь не охладится до температуры приблизительно 60 °C, разливают смесь в две формы. Вставляют петли из тонкой ленты в налитый воск, чтобы облегчить последующее извлечение форм из испытуемого образца, следя за тем, чтобы лента не оказалась на внешней поверхности форм (см. рисунок 19). После охлаждения вынимают формы из оболочек.
Примечание - Чтобы оболочки могли быть использованы неоднократно, их аккуратно вынимают из формы.
5.16.1.4.3 Производство восковых форм с использованием обуви состоит из трех стадий, во время первой из которых изготавливают гипсовый слепок внутренней части обуви, далее стадии по 5.16.1.4.1. Требуется дополнительная обувь, которая будет разрушена при изготовлении гипсового слепка.
Стадия 1: Берут образец обуви того же размера, что и испытуемую пробу. Внутреннюю часть образца обуви покрывают вазелином или подобным материалом. Фиксируют систему закрепления (застегивания) обуви и заполняют образец обуви до верха раствором гипса. Оставляют до застывания и затем извлекают слепок, разрезая обувь. После извлечения слепок помещают в духовку, разогретую до температуры приблизительно 80 °C, для высыхания.
Стадия 2: На полученном гипсовом слепке изготавливают оболочки.
Стадия 3: Проводят процедуры в соответствии с 5.16.1.4.1.
5.16.2 Подготовка испытуемого образца
В качестве испытуемого образца берут готовую обувь. Если есть вкладная стелька, перед испытанием ее вынимают.
5.16.3 Проведение испытаний
Восковую форму вставляют в испытуемую пробу и фиксируют систему закрепления. На восковую форму наносят испытательную ось, отмечая ее сквозь обувь. Испытуемую пробу зажимают в аппарате на сжатие (см. 5.16.1.1), используя зажимное устройство (см. 5.16.1.2), и помещают его таким образом, чтобы ударный боек находился под углом 90° к испытательной оси (см. 5.4.2.1). Ударный боек ударяет испытуемую пробу один раз на расстоянии от пальца ноги, как определено в таблице 7 (см. рисунок 20).
Таблица 7
Расстояние до точки удара
Размеры обуви | Расстояние от точки удара до конца пальца <a>, мм | |
Британская система размеров | Французская система размеров | |
до 3 1/2 | 36 и ниже | 90 |
4 - 5 | 37 и 38 | 95 |
5 1/2 - 6 1/2 | 39 и 40 | 100 |
7 - 8 | 41 и 42 | 105 |
8 1/2 - 10 | 43 и 44 | 110 |
10 1/2 и выше | 45 и выше | 115 |
1 - точка удара; 2 - расстояние из таблицы 9; 3 - клин
Под переднюю часть испытуемого образца помещают клин, чтобы предотвратить сдвиг обуви во время испытания.
Высота, с которой падает ударный боек на испытуемую пробу (измеренная вертикально от точки удара), должна обеспечить энергию удара (100 +/- 2) Дж.
5.16.4 Результаты испытаний
После испытания восковую форму аккуратно извлекают из обуви и помещают на ровную горизонтальную поверхность.
Используя стрелочный индикатор (см. 5.16.1.3), измеряют вертикально расстояние от горизонтальной поверхности до точки максимальной деформации, находящейся на испытательной оси (см. 5.4.2.1).
Измеряют толщину вкладной стельки в области удара, используя стрелочный индикатор (см. 5.16.1.3). Вычитают это значение из полученного результата испытания.
5.17.1 Принцип
Испытуемую пробу, взятую из области лодыжки верха обуви, подвергают испытанию на удар и измеряют переданную силу.
5.17.2 Аппаратура
5.17.2.1 Аппарат для испытания массой (5000 +/- 10) г ударяет вертикально по наковальне, центр тяжести падающей массы должен находиться над центром наковальни в течение всего испытания.
Для обеспечения кинетической энергии 10 Дж высота падения должна составлять приблизительно 0,2 м.
5.17.2.2 Ударный боек
Ударная поверхность бойка из полированной стали с закругленными краями радиусом (5 +/- 1) мм и размерами 80 x 40 мм.
5.17.2.3 Наковальня высотой (175 +/- 25) мм, изготовленная из полированной стали, состоит из цилиндра с радиусом 25 мм, который в его верхней части округлен к полусферической форме также с радиусом 25 мм (см. рисунок 21).
1 - преобразователь силы; 2 - основание
Рисунок 21 - Наковальня и основание
Наковальня должна быть закреплена в вертикальном положении и соединяться через пьезоэлектрический датчик нагрузки с твердым основанием, масса которого не менее 600 кг. Датчик должен быть предварительно нагружен и откалиброван.
5.17.2.4 Инструменты для измерения силы
Наковальня должна быть установлена таким образом, чтобы во время испытания вся сила проходила через чувствительную ось пьезоэлектрического датчика. Преобразователь силы должен быть откалиброван с диапазоном измерения не менее 120 кН и иметь порог чувствительности менее 0,1 кН. Выходной сигнал преобразователя силы должен быть обработан усилителем, и наибольшая сила должна быть зарегистрирована соответствующей аппаратурой.
5.17.2.5 Шаблоны должны быть изготовлены из соответствующего гибкого материала (например, ткани, овечьей шерсти, бумаги), способного к поддержанию формы и размера при испытании.
Шаблоны должны быть круглыми и иметь размеры в соответствии с таблицей 8. Соответствующей маркировкой или маленькими отверстиями на них отмечают центральную точку.
5.17.3 Отбор образцов
От каждой из трех пар обуви (маленького, среднего и большого размеров) заготавливают не менее двух испытуемых проб (внутри и снаружи), чтобы обеспечить проведение не менее шести испытаний: три на внутренней стороне лодыжки и три на внешней стороне лодыжки.
5.17.4 Подготовка испытуемых проб
Испытатель надевает обувь подходящего размера. В то время, когда первый испытатель стоит свободно в вертикальном положении, второй испытатель отмечает с внутренней стороны верха обуви положение лодыжки по выступающей косточке лодыжки. Подбирают шаблон подходящего размера (см. таблицу 6) в зависимости от размера обуви. Прикладывают центр шаблона к центру области лодыжки и обрисовывают шаблон. Таким образом, отмечают область испытуемого образца.
Испытуемую пробу вырезают из верха обуви, включая все слои материалов, с добавленным краем не менее 1,0 см вокруг формы шаблона.
Примечание - Необязательно вырезать испытуемую пробу с добавленным краем. Однако дополнительный край удобен при необходимости соединения слоев материалов верха обуви и при испытании близко к краю области лодыжки.
Применяемые защиты лодыжки в одной паре обуви необязательно должны быть одинаковой формы, но они должны соответствовать размерам, указанным в таблице 8.
Таблица 8
Размер обуви | Минимальный диаметр, мм | |
Британская система размеров | Французская система размеров | |
6 1/2 и ниже | 40 и ниже | 56 |
7 - 9 | 41 - 43 | 60 |
9 1/2 и выше | 44 и выше | 64 |
5.17.5 Кондиционирование
Образцы обуви и испытуемые пробы кондиционируют в течение 24 ч при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%.
5.17.6 Проведение испытаний
Испытуемую пробу помещают наружной поверхностью вверх на наковальню таким образом, чтобы он накрывал центральную точку наковальни. Чтобы избежать влияния на результат испытаний, испытуемую пробу фиксируют на наковальне тонкой сеточкой или тканью с отверстием диаметром 20 - 25 мм. Тонкую сеточку или ткань фиксируют с помощью ремней с затягивающим усилием 5 - 10 Н, контролируемым системой измерения силы.
Освобождают боек и регистрируют переданную силу, а также фиксируют любые повреждения испытуемого образца.
Испытуемую пробу испытывают в каждой точке один раз.
5.17.7 Протокол испытаний
В протокол испытаний записывают наименьшую и наибольшую силы. Если конструкция заготовки верха обуви с внутренней и внешней сторон различается, то результаты испытаний записывают отдельно для внутренней и внешней сторон верха обуви. В протоколе отмечают любое повреждение испытуемых проб.
Толщину определяют в соответствии с ГОСТ ISO 23529, используя толщиномер с плоской измерительной площадкой диаметром (10,0 +/- 0,1) мм и измерительным усилием (1,0 +/- 0,1) Н. Толщина верха должна включать все соединенные текстильные слои.
6.2.1 Подготовка испытуемого образца
В качестве испытуемого образца используют готовую обувь.
6.2.2 Измерение
Высотой (мм) верха обуви является вертикальное расстояние между самой низкой точкой на стельке в области пятки и самой высокой точкой верха обуви (см. рисунок 22).
1 - верх обуви; 2 - стелька; 3 - подошва; 4 - самая нижняя
точка на стельке в области пятки; 5 - высота верха
Рисунок 22 - Измерение высоты верха обуви
Процессы определения прочности на разрыв представлены в одном из следующих методов:
- для кожи представлен в [4];
- для ткани и ткани с покрытием представлен в [5] (метод B).
Для ткани с покрытием и без покрытия используют наибольшую по размеру, насколько возможно, испытуемую пробу. Испытуемая проба должна быть шириной 25 - 50 мм, длиной 50 - 200 мм, с надрезом длиной 20 мм, который размещен по центру и параллельно длинным сторонам.
Испытание проводят с постоянной скоростью 100 мм/мин. Для трикотажа и нетканых материалов используют наибольшую испытуемую пробу, которую можно получить от обуви.
6.4.1 Общие требования
Свойства материалов верха обуви при растяжении определяют в соответствии с методами, указанными в таблице 9.
Таблица 9
Вид материала | Метод испытания | Наименование показателя |
Кожа (из спилка) | ГОСТ ISO 3376 <a> | Прочность на растяжение |
Резина <b> | См. 6.4.2 | Разрушающее усилие |
Полимер <c> | Модуль упругости при 100% растяжении. Удлинение при разрыве | |
<a> Используют испытуемую пробу длиной, равной 90 мм, шириной, равной 25 мм. <b> Испытуемые пробы должны включать все связанные текстильные слои, если они есть. <c> Перед испытанием удаляют текстильный слой. | ||
6.4.2.1 Аппаратура
Используют машину для испытания на растяжение с равномерной скоростью движения зажимов (100 +/- 10) мм/мин и устройством регистрации силы при разрыве испытуемого образца. Центральные точки двух зажимов машины должны располагаться в направлении прилагаемой силы, передние края должны быть перпендикулярны направлению прилагаемой силы, зажимы должны находиться в одной плоскости. Зажимы должны удерживать образцы без выскальзывания, не должны их перерезать и быть шире образцов. Ширина зажимов должна быть больше ширины испытуемого образца.
6.4.2.2 Испытуемые пробы
Испытуемые пробы вырубают из верха обуви, выше союзки, шириной 25 мм и длиной не менее 75 мм (расстояние между зажимами машины для испытания на растяжение).
Вырубают три испытуемых пробы (два в одном направлении и один в поперечном относительно первых). Если высота обуви не позволяет вырубить испытуемую пробу, чтобы обеспечить свободную длину 75 мм между зажимами, используют свободную длину 25 мм.
6.4.2.3 Проведение испытаний
Каждый из испытуемых образцов закрепляют в машине для испытания на растяжение и испытывают по очереди, для каждого образца измеряют силу, которую потребовалось приложить для разрыва образца.
6.4.2.4 Обработка результатов
За результат испытания при определении прочности верха резиновой обуви на разрыв H, принимают среднее арифметическое значение результатов испытаний трех испытуемых проб. Записывают размеры испытанных образцов.
6.5.1 Общие требования
Сопротивление верха обуви к изгибу определяют методами в зависимости от материала верха:
- см. 6.5.2 для резины (испытуемая проба должна включать все связанные текстильные слои);
- ГОСТ ISO 4643, приложение B - для полимеров (испытание проводят при температуре минус 5 °C).
6.5.2 Определение сопротивления верха резиновой обуви к изгибу
6.5.2.1 Аппаратура
6.5.2.1.1 Микрометр с круговой шкалой, с точностью до 0,1 мм.
6.5.2.1.2 Машина для испытания на изгиб должна иметь регулируемую неподвижную часть с зажимами шириной 25 мм для закрепления одного конца испытуемого образца в фиксированном положении и подвижную часть, совершающей возвратно-поступательное движение для удержания другого конца образца.
Неподвижная часть машины должна быть установлена таким образом, чтобы ее движение было в том же направлении и в той же плоскости, что и центральная линия зажимов. Движение должно быть отрегулировано таким образом, чтобы движущаяся часть приближалась к неподвижной части на расстояние (13 +/- 1) мм и удалялась от нее на расстояние (57 +/- 1) мм.
Двигатель, приводящий в действие движущуюся часть, должен иметь постоянную скорость для обеспечения 340 - 400 изгибов/мин, достаточную для изгиба шести или желательно 12 образцов при одновременном испытании.
Для снижения вибрации машины испытуемые пробы делят на две равные группы так, чтобы одна группа изгибалась, другая - выпрямлялась. Зажимы должны прочно удерживать испытуемые пробы в течение всего времени испытания. Для каждого образца должно быть предусмотрено индивидуальное приспособление.
Оборудование для испытаний должно находиться в помещении, в котором отсутствует озон.
6.5.2.2 Элементарные пробы
Испытуемую пробу вырезают из самой тонкой части верха обуви, имеющей наименьшее количество слоев ткани. Испытуемая проба должна иметь размеры в соответствии с рисунком 23. Необходимо гарантировать, что испытуемая проба заготовлена из испытуемого образца.
Рисунок 23 - Испытуемая проба для испытания на изгиб
Толщину измеряют в каждом углу и в центре испытуемого образца микрометром с круговой шкалой, рассчитывают среднее значение пяти измерений и записывают значение толщины для каждого образца с точностью до 0,1 мм.
6.5.2.3 Крепление испытуемых проб
Образец крепят симметрично главной оси так, чтобы слой резины был с внешней стороны. В сложенном виде вставляют один конец образца в неподвижную часть машины так, чтобы центральная ось образца находилась в центре между неподвижным и подвижным зажимами при их максимальном удалении друг от друга. Оба конца образца должны быть выровнены по кромкам зажимов. Для удобства концы образца можно пометить по точкам изгиба для того, чтобы правильно выровнять их в зажимах.
Важно, чтобы образец был в ненапряженном состоянии.
На рисунке 24 показано расположение зажимов с образцом во время цикла изгиба.
1 - неподвижные зажимы; 2 - центр направляющих штифтов
диаметром приблизительно 6 мм; 3 - клиновидные концы
испытуемого образца; 4 - центральная ось испытуемого
образца; 5 - зажим, совершающий возвратно-поступательное
движение
Рисунок 24 - Зажимы с установленным образцов во время цикла
изгиба
6.5.2.4 Проведение испытаний
Выполняют установленное количество циклов изгиба. Записывают количество полных циклов изгиба, используя счетчик, который управляется одним из перемещающихся зажимов. Одно полное возвратно-поступательное движение зажима считают одним циклом изгиба. Испытания проводят при температуре окружающей среды (23 +/- 2) °C.
Удаляют испытуемую пробу из зажимов и проверяют на наличие трещин и отверстий.
6.5.2.5 Обработка результатов
Для каждого образца записывают количество циклов изгиба, толщину образца, наличие или отсутствие отверстий и трещин, определяемых визуально.
Паропроницаемость кожи определяют в соответствии с ГОСТ ISO 14268.
Определение пароемкости кожи в соответствии с ГОСТ ISO 17229.
Коэффициент паропроницаемости рассчитывают в соответствии с ГОСТ ISO 14268 (приложение B) или ГОСТ ISO 17229 (приложение A).
Определение значения pH кожи (верх, подкладка, язычок, стелька или вкладная стелька) в соответствии с ГОСТ 32089.
Сопротивление верха обуви гидролизу определяют в соответствии с ГОСТ ISO 5423 (приложение B), после подготовки и кондиционирования образцов - в соответствии с ГОСТ ISO 5423 (приложение E). Испытуемые пробы должны включать любой связанный текстильный слой.
Определение содержания шестивалентного хрома кожи (верх, подкладка, язычок, стелька или вкладная стелька) в соответствии с ГОСТ ISO 17075.
Если обувь включает различные виды кожи, то каждый вид кожи должен быть проверен отдельно, независимо от того, находится он в контакте с кожей человека или нет.
Процесс определения сопротивления подкладки и вкладной стельки к истиранию представлен в [6].
6.13.1 Принцип
Испытуемую пробу частично погружают в воду и изгибают на испытательном аппарате, моделируя условия изнашивания. Определяют:
a) водопоглощение, %, за 60 мин испытания;
b) массу воды, г, прошедшую через испытуемую пробу за 60 мин испытания.
6.13.2 Оборудование
6.13.2.1 Испытательный аппарат, включающий в себя
6.13.2.1.1 Два цилиндра диаметром 30 мм, изготовленные из инертного твердого материала, располагаемые горизонтально, на одной оси. Один цилиндр закреплен, другой двигается вдоль общей оси.
6.13.2.1.2 Электродвигатель, придающий цилиндру возвратно-поступательное движение со скоростью 50 циклов/мин. Максимальное расстояние между плоскими гранями двух цилиндров составляет 40 мм.
6.13.2.1.3 Резервуар с дистиллированной водой, в который погружают испытуемую пробу.
6.13.2.1.4 Металлические пластины, используемые в качестве нагрузки (1 Н или 2 Н) на впитывающую ткань.
6.13.2.1.5 Зажимы в форме кольца для закрепления узких краев испытуемого образца на смежных концах цилиндров так, чтобы образец образовал "впадину".
6.13.2.2 Впитывающая ткань, используемая для поглощения воды, проходящей через испытуемую пробу. Перед испытанием новую впитывающую ткань необходимо выстирать.
Примечание - Для испытания используют хлопчатобумажную махровую ткань плотностью ~ 300 г/м2 и размером 120 x 40 мм.
6.13.2.3 Весы с точностью измерения до 0,001 г.
6.13.2.4 Часы с точностью измерения 1 мин.
6.13.3 Подготовка испытуемых проб
Из верха обуви вырезают прямоугольную испытуемую пробу размером 75 x 60 мм. Для образцов из кожи и материалов с покрытием лицевая поверхность должна быть обработана шлифовальной бумагой зернистостью 180. Для шлифования испытуемую пробу помещают на твердую пластину и проводят 10 раз шлифовальной бумагой с нагрузкой 10 Н на расстояние 100 мм.
Перед использованием впитывающую ткань кондиционируют в тех же условиях, что и испытуемую пробу.
Чтобы избежать утечки воды через зажимы, особенно при испытании тонких или легких материалов, герметизируют образцы вдоль краев герметиком шириной 1 - 2 мм.
6.13.4 Проведение испытаний
Регулируют аппарат таким образом, чтобы придать в дальнейшем испытуемому образцу сжатие на 7,5%. Взвешивают испытуемую пробу с точностью до 0,001 г и записывают массу, m1.
Испытуемую пробу в аппарате закрепляют наружной поверхностью к воде. Испытуемый образец крепят на максимальном расстоянии между цилиндрами, оборачивая его вокруг их смежных концов, чтобы образовалась "впадина". Для удаления сгибов удерживают испытуемую пробу между цилиндрами под небольшим напряжением. На каждом цилиндре кольцевыми зажимами крепят примерно 10 мм от длины образца. Кольцевые зажимы располагают к краям цилиндров. Взвешивают впитывающую ткань и записывают ее массу P1. Сворачивают ткань в форме цилиндра длиной 40 мм и сразу помещают во "впадину", сформированную испытуемой пробой. Затем на эту ткань помещают металлическую пластину.
Устанавливают уровень воды в резервуаре на 10 мм ниже верха цилиндров.
Включают электродвигатель. Испытание проводят в течение 60 мин и выключают двигатель. Снимают металлическую пластину. Вынимают впитывающую ткань, предварительно промокнув ею воду на дне "впадины". Взвешивают ткань и фиксируют значение массы P2.
Снимают испытуемую пробу с цилиндров, стряхивают с образца излишки воды, взвешивают и фиксируют значение массы m2.
6.13.5 Обработка результатов
Вычисляют водопроницаемость Wр, г, по формуле
Wр = P2 - P1, (2)
где P1 - начальная масса впитывающей ткани, г;
P2 - окончательная масса впитывающей ткани, г.
Вычисляют водопоглощение Wа, %, по формуле
(3)где m1 - начальная масса испытуемого образца, г;
m2 - окончательная масса испытуемого образца, г.
6.14.1 Подготовка испытуемых проб
Отбирают три образца (см. таблицу 1). Из защитной области каждого из трех образцов заготавливают по две испытуемых пробы размером 100 x 80 мм.
Выполняют одно испытание на каждом испытуемом образце в защитной области в соответствии с ГОСТ ISO 20345 (подпункт 6.2.8.2).
Примечание - Если ширина испытуемого образца, взятого из защитной области, меньше требуемой, то вырезают несколько испытуемых проб, чтобы выполнить пять порезов для каждого испытания.
6.14.2 Проведение испытаний
ИС NORMPROD: примечание. Взамен ГОСТ EN 388-2012 Приказом Росстандарта от 27.08.2019 N 546-ст с 01.09.2020 введен в действие ГОСТ EN 388-2019. |
Испытания проводят в соответствии с ГОСТ EN 388 (пункт 6.2.2).
Разрубают подошву шипа протектора и измеряют толщину стельки, используя градуированный оптический прибор с ценой деления 0,1 мм.
7.2.1 Принцип
Испытуемую пробу помещают на влажную платформу и подвергают многократному изгибу под заданным давлением (таким же образом, как стелька обуви изгибается во время ходьбы). По окончании испытания определяют абсорбцию и десорбцию стелек.
7.2.2 Аппаратура
Аппарат для испытания состоит из (см. рисунок 25):
7.2.2.1 Медного ролика (A) диаметром (120 +/- 1) мм и шириной (50 +/- 1) мм, находящегося над испытуемой пробой (B).
7.2.2.2 Платформы (C) с шероховатой верхней поверхностью и с достаточной перфорацией, обеспечивающей влажность ее поверхности. Верхняя поверхность платформы (C) покрыта полосой хлопковой марли, состоящей из 50% хлопка и 50% полиамида с массой на единицу площади (60,5 +/- 2,0) г/м2.
7.2.2.3 Зажима (D), удерживающего один узкий край испытуемого образца (B) в горизонтальном положении на платформе (C).
7.2.2.4 Зажима (E), удерживающего другой узкий край испытуемого образца на ролике параллельно его оси. Зажим слегка натягивает испытуемую пробу, который поджимается слабой пружиной, находящейся под платформой (C).
7.2.2.5 Устройства подачи и слива воды (F) через платформу (C).
7.2.2.6 Средства перемещения оси ролика с возвратно-поступательным движением вдоль оси X-X с амплитудой (50 +/- 2) мм от точки, находящейся непосредственно над серединой испытуемого образца, с частотой (20 +/- 1) циклов/мин. Движение оси заставляет ролик перемещаться назад и вперед вдоль испытуемого образца, поднимая один его конец и сгибая испытуемую пробу, придавая ему форму ролика.
7.2.2.7 Средства (G) прижима платформы, обеспечивающего прижим испытуемого образца вместе с роликом силой (80 +/- 5) Н.
A - медный ролик; B - испытуемая проба; C - платформа;
D - зажим на платформе; E - зажим на медном ролике;
F - устройство для подачи воды; G - средство прижима
платформы; H - хлопковая марля
7.2.2.8 Пресс-резака для заготовки испытуемых проб размерами (110 +/- 11) x (40 +/- 1) мм.
7.2.2.9 Весов с точностью измерения до 0,001 г.
7.2.2.10 Часов с точностью измерения до 1 с.
7.2.2.11 Силиконовой смазки или подходящего адгезива.
7.2.3 Отбор и кондиционирование образцов
При испытании готовой обуви испытуемую пробу заготавливают от передней части стельки в продольном направлении. Для листовых материалов испытуемые пробы заготавливают в двух взаимно перпендикулярных направлениях.
Размер испытуемых проб - (110 +/- 11) x (40 +/- 1) мм.
Если испытуемые пробы слишком толстые для зажимов, уменьшают их толщину в области зажима, удаляя поверхность, которая не контактирует с ногой. Смазывают края испытуемого образца небольшим количеством силикона или подходящего адгезива, чтобы предотвратить попадание воды через них.
7.2.4 Проведение испытаний
Испытуемую пробу взвешивают с точностью до 0,001 г и записывают массу m0.
Помещают хлопковую марлю на платформу (C). На платформу (C), покрытую хлопковой марлей, помещают испытуемую пробу той его стороной, которая контактирует с ногой. Закрепляют узкие края испытуемого образца на платформе и ролике и прикладывают силу (80 +/- 5) Н.
На платформу подают воду потоком со скоростью (7,5 +/- 2,5) см3/мин.
Включают аппарат и отмечают время запуска.
Испытание проводят в течение 1 ч и останавливают подачу воды за 1 мин до остановки аппарата.
Вынимают испытуемую пробу, взвешивают с точностью до 0,001 г и записывают массу mF.
Оставляют испытуемую пробу на 24 ч на плоской водонепроницаемой поверхности при нормальных условиях: температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%, затем повторно его взвешивают с точностью до 0,001 г и записывают массу mR.
7.2.5 Обработка результатов
Абсорбцию, мг/см2, вычисляют по формуле
(4)где m0 - начальная масса испытуемого образца, мг;
mF - окончательная масса испытуемого образца, мг;
A - площадь испытуемого образца, см2.
Абсорбцию вычисляют с точностью до 1 мг/см2.
Десорбцию, %, вычисляют по формуле
(5)где m0 - начальная масса испытуемого образца, г;
mF - окончательная масса испытуемого образца, г;
mR - масса восстановленного испытуемого образца, г.
Десорбцию вычисляют с точностью до 1%.
7.2.6 Протокол испытаний
Протокол испытаний включает:
b) описание испытуемого образца;
c) описание процедуры отбора образцов при необходимости;
d) ссылку на метод испытания.
Процесс определения стойкости к истиранию стельки представлен в [7].
8.1.1 Определение соответствия области протектора
Визуально оценивают и записывают (за исключением области под кромкой защитного носка), имеются ли выступы протектора, выходящие за след обуви, в заштрихованных областях, как показано на рисунке 26.
Рисунок 26 - Область протектора
8.1.2 Толщина подошвы
Толщину d1 и высоту протектора d2, как показано на рисунках 27 - 29, измеряют соответствующим инструментом с точностью до 0,1 мм, после прорубания подошвы в области протектора, соответствующего заштрихованной области (см. рисунок 26). Если подошва имеет впадину, ее игнорируют при измерении d1. Для резиновой и полимерной обуви делают дополнительное измерение d3 (см. рисунок 29).
Рисунок 27 - Подошвы клеевого крепления,
литьевого крепления, вулканизации
Рисунок 28 - Многослойная подошва (протектор)
Процесс определения прочности подошв на разрыв (кроме кожаных) представлен в [8] (метод A).
Испытуемую пробу заготавливают из геленочной части подошвы в поперечном направлении относительно продольной оси.
Сопротивление подошвы к истиранию определяют в соответствии с ГОСТ 23509 (метод A) с вертикальной силой 10 Н на расстояние 40 мм. Испытуемые пробы заготавливают из любой части подошвы.
8.4.1.1 Аппаратура
8.4.1.1.1 Гладкая металлическая шарнирная пластина, закрепленная на твердом основании;
8.4.1.1.2 Зажимное устройство для закрепления передней части обуви на твердом основании;
8.4.1.1.3 Датчик с диапазоном измерения силы 0 - 50 Н, с погрешностью +/- 1%, установленный на металлической шарнирной пластине на расстоянии 315 мм от шарнира.
В качестве испытуемого образца используют готовую обувь.
Отбирают средний размер размерного ряда обуви. Для французской системы размеров это 42 размер (для британской системы размеров - 8) или 39 (для британской системы размеров - 6).
Отмечают продольную ось обуви, XY, по методу, описанному в 5.4.2.
Линию изгиба определяют как перпендикуляр к продольной оси XY, проходящей на расстоянии одной трети длины XY от пальца ноги (от точки X). Линия изгиба - AC. Далее проводят две линии, параллельные AC, каждая на расстоянии 5 мм от AC, и получают область изгиба шириной 10 мм (см. рисунок 30).
Рисунок 30 - Положение линии изгиба на подошве
8.4.1.3 Проведение испытаний
Зажимают носочную часть обуви на твердом основании, используя твердый блок (соответствующий передней части обуви), таким образом, чтобы область изгиба была совмещена с шарнирной осью плиты (см. рисунок 30).
Задний край блока должен находиться на расстоянии 10 мм до линии изгиба (A-C, как показано на рисунке 31).
1 - линия изгиба
Рисунок 31 - Положение обуви на испытательном аппарате
Примечание - При закреплении носочной части обуви на аппарате, пяточная часть может не касаться пластины.
Если пяточная часть обуви не касается пластины, пластину поднимают до тех пор, пока пяточная часть обуви не установится на пластине. После этого на измерительном устройстве устанавливают нулевой угол.
Испытуемую пробу изгибают путем приложения силы (30 +/- 0,5) Н по нормали к пластине на расстоянии 315 мм от центра шарнира (см. рисунок 32).
1 - угол изгиба,
Рисунок 32 - Угол изгиба
Силу изгиба (30 +/- 0,5) Н достигают равномерным перемещением пластины со скоростью (100 +/- 10) мм/мин. При достижении силы изгиба (30 +/- 0,5) Н измеряют угол изгиба.
Для облегчения проведения испытания допускается наносить смазку под пяточную часть испытуемого образца.
8.4.1.4 Критерии отбора
Обувь, угол изгиба которой под приложенной силой менее 45° от горизонтали, не подвергают испытанию на изгиб по 8.4.2.
8.4.2 Испытание на изгиб
8.4.2.1 Аппаратура
8.4.2.1.1 Испытательное устройство, как показано на рисунке 33. Испытуемая проба должна двигаться таким образом, чтобы ее поверхность, прилегающая к ролику (радиус 15 мм), сгибалась под углом 90°.
1 - испытуемая проба в максимально изогнутом положении;
2 - испытуемая проба до изгиба; 3 - подвижная опора;
4 - неподвижная опора
подошвы на изгиб
8.4.2.1.2 Режущий инструмент в соответствии с ГОСТ ISO 5423 (рисунок C.2).
8.4.2.2 Подготовка испытуемого образца
Испытуемую пробу заготавливают путем отделения подошвы с проколозащитной прокладкой от верха обуви.
Определяют линию изгиба в соответствии с 8.4.1.2.
Отмечают точку разреза следующим образом:
Находят центр линии AC (линия сгибания подошвы), и затем определяют два смежных рифа, которые максимально приближены к центру линии AC. Отмечают место разреза подошвы посередине расстояния между рифами (см. рисунок 34).
1 - режущий инструмент; 2 - испытуемая проба; 3 - ролик
испытательной машины, радиусом 15 мм; 4 - линия разреза
подошвы, параллельная AC; 5 - линия AC (линия сгибания
подошвы); 6 - протекторы (шипы); 7 - продольная ось XY
Рисунок 34 - Разрез подошвы
8.4.2.3 Проведение испытаний
Необходимо убедиться, что испытательное устройство находится в нейтральном положении (см. рисунок 33). Затем зажимают испытуемую пробу в устройство таким способом, чтобы линия сгибания AC была параллельна центральному ролику и место разреза располагалось непосредственно над центром ролика. Если испытуемая проба имеет изогнутую форму, то ее зажимают без дополнительной нагрузки так, чтобы она находилась максимально близко к ролику.
Запускают испытательное устройство, пока испытуемая проба не достигнет максимально согнутого, расширенного или растянутого состояния. Лезвием режущего инструмента параллельно линии сгибания AC делают разрез в точке, описанной 8.4.2.1.2. Режущий инструмент должен пройти через всю толщину испытуемого образца. Если испытуемая проба содержит проколозащитную прокладку, ее разрезают до контакта с прокладкой.
Если подошва многослойная, то делают второй разрез, находящийся на расстоянии не менее 15 мм от края подошвы.
Измеряют начальную длину разреза, используя измерительную лупу (см. 8.4.2.1.3).
Выполняют 30 000 циклов со скоростью 135 - 150 циклов/мин.
После завершения 30 000 циклов испытательное устройство приводят в исходное (распрямленное) положение.
После 30 000 циклов измеряют окончательную длину разреза, используя измерительную лупу. Если появились трещины, записывают их количество и размеры.
Величина разрастания надреза равна окончательной длине надреза минус первоначальная длина надреза.
Водопоглощение подошвы определяют в соответствии с ГОСТ ISO 5423 (приложение C) после подготовки и создания условий в соответствии с ГОСТ ISO 5423 (приложение E). Испытуемые пробы толщиной (3,0 +/- 0,2) мм включают любой связанный текстильный слой. Перед испытанием испытуемые пробы предварительно кондиционируют при температуре (23 +/- 2) °C.
8.6.1 Общий метод
Изооктан (2,2,4-триметилпентан), универсальный реактив.
8.6.1.2 Подготовка испытуемых проб
Вырубают из подошвы две цилиндрические испытуемые пробы диаметром (16 +/- 1) мм и толщиной (4,0 +/- 0,5) мм.
Испытания проводят одновременно на двух образцах.
Если при испытании многослойных подошв невозможно получить испытуемую пробу толщиной 4 мм от одного слоя, вырубают испытуемую пробу, состоящую из нескольких слоев.
8.6.1.3 Проведение испытаний
Испытание проводят в соответствии с ГОСТ ISO 1817 (подраздел 8.3).
Испытание проводят в течение (22,00 +/- 0,25) ч при температуре испытательной жидкости, равной (23 +/- 2) °C. Определяют увеличение объема каждого испытуемого образца объемным методом.
Если при испытании в соответствии с ГОСТ 24621 испытуемая проба уменьшается более чем на 1,0% или ее твердость увеличивается более чем на 10 единиц по Шору A, то испытания проводят в соответствии с 8.6.2.3 на других образцах, заготовленных в соответствии с 8.6.2.2.
8.6.2 Испытание объемным методом материалов подошвы, которые сжимаются или твердеют
8.6.2.1 Испытательная жидкость
Испытательная жидкость в соответствии с 8.6.1.1.
8.6.2.2 Подготовка испытуемых проб
Из подошвы заготавливают испытуемую пробу шириной 25 мм, длиной 150 мм, толщину уменьшают шлифованием до (3,0 +/- 0,2) мм.
8.6.2.3 Испытание проводят в течение (22,00 +/- 0,25) ч при температуре испытательной жидкости, равной (23 +/- 2) °C.
Удаляют лишнюю жидкость впитывающей бумагой и определяют в соответствии с ГОСТ ISO 4643 (приложение C) после 150 000 циклов разрастания трещин на испытуемом образце.
8.7.1 Аппаратура
Примечание - Общая схема аппарата показана на рисунке 35.
ВНИМАНИЕ! - Поскольку во время испытания некоторые подошвенные материалы могут выделять ядовитые пары, необходимо поместить аппарат в хорошо проветриваемое помещение.
1 - груз; 2 - установленные в корпус нагревательные блоки,
включающие устройство измерения температуры; 3 - вкл./выкл.
тумблер; 4 - квадратный конец медного бита; 5 - испытуемая
проба; 6 - самовыравнивающаяся платформа для испытуемого
образца; 7 - шарнирная теплоизолированная опора
Рисунок 35 - Аппарат для определения устойчивости подошвы
к контакту с горячими поверхностями (пример)
8.7.1.1 Цилиндрическая медная емкость (далее - бит), массой (200 +/- 20) г с нижней частью, уменьшенной до плоского квадрата с длиной стороны (25,5 +/- 0,1) мм. Бит имеет центральный продольный желоб диаметром 6,5 мм, и не доходящий 4 мм до внешней рабочей поверхности квадратного конца бита, для установки в него устройства для измерения температуры. Размеры бита приведены на рисунке 36.
1 - металлический нагревательный блок; 2 - медный бит;
3 - устройство для измерения температуры;
4 - квадратный конец бита
Рисунок 36 - Бит и нагревательный блок
8.7.1.2 Нагревательный блок массой (530 +/- 50) г окружает цилиндрическую часть бита. Нагревательный блок содержит электрический нагревательный элемент и выключатель для предварительного нагрева бит до необходимой температуры (максимум 400 °C). Размеры нагревательного блока приведены на рисунке 36.
8.7.1.3 Устройство для измерения температуры бита (около квадратного конца).
8.7.1.4 Средство подъема и опускания бита вместе с нагревательным блоком, обеспечивающее контакт с испытуемой пробой по горизонтальной плоскости при равномерно распределенном давлении (20 +/- 2) кПа.
8.7.1.5 Самовыравнивающаяся платформа подходящего диаметра, служащая для поддержания равномерного давления на испытуемом образце.
8.7.1.6 Шарнирная опора с теплоизолированной поверхностью, на которую опускают дно бита во время нагревания, и которая может быть перемещена в сторону, чтобы позволить биту опуститься на испытуемую пробу.
8.7.1.7 Оправки диаметром (10 +/- 1) мм.
8.7.2 Подготовка испытуемого образца
Из геленочной части подошвы заготавливают испытуемую пробу шириной (30 +/- 2) мм и длиной не менее 70 мм.
8.7.3 Проведение испытаний
Бит помещают на шарнирную опору с теплоизолированной поверхностью. Включают нагревательный блок и нагревают его до тех пор, пока температура термопары, расположенной на глубине 4 мм от поверхности, не превысит 300 °C, затем выключают нагревательный блок и позволяют температуре понизиться до (300 +/- 5) °C. Испытуемую пробу помещают на самовыравнивающуюся платформу ходовой поверхностью вверх, накрывают фольгой для предотвращения загрязнения горячего бита. Для каждого испытания используют новую фольгу. Отводят шарнирную опору с теплоизолированной поверхностью в сторону и немедленно помещают бит в центр испытуемого образца. Оставляют бит на испытуемом образце в течение (60 +/- 1) с, не включая нагревательный блок. Извлекают испытуемую пробу, снимают фольгу, позволяют образцу остыть в течение не менее 10 мин, а затем исследуют нагретую поверхность образца в соответствии с 8.7.4.
8.7.4 Обработка результатов
Поверхность испытуемого образца оценивают визуально для обнаружения каких-либо повреждений, таких как оплавление, обугливание, надломы или трещины, до и после изгиба образца вокруг оправки. Описывают вид и степени повреждения. Для подошв из кожи описывают повреждения - обугливание, растрескивание лицевой поверхности или проникновение трещин в дерму.
(обязательное)
A.1 Область применения
Настоящее приложение устанавливает требования и метод испытаний для пластилина для моделирования, используемого в качестве вспомогательного материала при испытании защитных носков в соответствии с 5.4 и 5.5.
A.2 Требования
После проведения испытания по A.6, пластилин для моделирования должен соответствовать следующим требованиям:
- энергетическое поглощение, EA, должно быть <= 0,80 Дж;
- упругое восстановление, ER, должно быть от 0% до 5%.
A.3 Оборудование
A.3.1 Машина для испытаний на сжатие по ГОСТ EN 12568, способная приложить силу в диапазоне 500 - 5000 Н, оборудованная подходящими средствами измерения количества энергии, поглощенной цилиндром из пластилина для моделирования при испытании.
A.3.2 Устойчивая распорная деталь, способная к остановке движения машины для испытаний на сжатие, когда две пластины приблизились на расстояние (15 +/- 1) мм. Подходящей распорной деталью является стальное кольцо (полый цилиндр) с внутренним диаметром d >= 50 мм и внешним диаметром >= d + 10 мм.
A.3.3 Пресс-форма или другое подходящее устройство для того, чтобы подготовить цилиндры необходимых размеров (A.4).
A.3.4 Прибор с круговой шкалой, соответствующий 5.4.1.4, за исключением основы, которая должна быть плоской.
A.4 Испытуемая проба
Цилиндр из пластилина для моделирования должен быть высотой и диаметром (25 +/- 1) мм. Торцы цилиндра должны быть покрыты алюминиевой фольгой толщиной <= 0,05 мм.
Для каждого испытания готовят и проверяют не менее трех цилиндров.
Испытуемые цилиндры кондиционируют при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%. Предпочтительно проводить испытание в условиях кондиционирования, в противном случае испытание должно быть проведено не позднее 3 мин после окончания кондиционирования.
A.6.1 Измеряют высоту распорной детали и начальную высоту испытуемого цилиндра с точностью до 0,1 мм. Записывают измерения.
A.6.2 Помещают распорную деталь в центре нижней пластины машины, затем вертикально помещают внутрь распорной детали испытуемого цилиндра, не допуская какой-либо его деформации.
A.6.3 Опускают верхнюю пластину как можно быстрее и максимально ближе к испытуемому цилиндру, не касаясь его.
A.6.4 Сжатие начинают с постоянной скоростью (10 +/- 2) мм/мин.
A.6.5 После того, как верхняя пластина останавливается благодаря распорной детали, верхнюю пластину поднимают со скоростью не менее 100 мм/мин.
A.6.6 Обеспечивают нахождение испытуемого цилиндра в условиях A.5 в течение (11 +/- 1) мин в испытательной машине в вертикальном положении. Вынимают испытуемый цилиндр из машины и перемещают на минимальное расстояние, избегая любого давления или напряжения, которое могло бы вызвать деформацию.
A.6.7 Измеряют высоту испытуемого цилиндра прибором с индикатором часового типа, с точностью до 0,1 мм, в точке, находящейся максимально близко к оси цилиндра, или, в случае неровной поверхности верха цилиндра, в его самой высокой точке.
A.7 Обработка результатов
Записывают значение энергетического поглощения EA, Дж, измеренное во время испытания средством измерения количества энергии.
Вычисляют упругое восстановление испытуемого цилиндра ER, %, по формуле
(A.1)где H - высота испытуемого цилиндра после испытания, мм;
S - высота распорной детали, мм.
За окончательные результаты энергетического поглощения и упругого восстановления принимают среднее арифметическое результатов трех испытаний.
(обязательное)
НА ОПРЕДЕЛЕНИЕ УСТОЙЧИВОСТИ К ПОВЫШЕННЫМ ТЕМПЕРАТУРАМ
B.1 Общее
Настоящее приложение описывает оценку внешнего вида обуви после проведения испытания на определение устойчивости к повышенным температурам (см. 5.12) и дефекты, которые могут появиться после этого испытания.
B.2 Критерии оценки обуви после проведения испытания на определение устойчивости к повышенным температурам
После проведения испытания в соответствии с 5.12 отмечают следующие признаки разрушения, если они есть:
- трещины на подошве длиной более 10 мм и глубиной 3 мм (см. рисунок B.1);
- отклейка подошвы более 15 мм в длину и 5 мм в ширину;
- выраженная деформация и трещины на стельке и вкладной проколозащитной прокладке (если она есть) длиной более 10 мм и глубиной более половины толщины материала, из которого они сделаны;
- выраженная деформация подошв, образующаяся после понижения температуры обуви до температуры окружающей среды.
Рисунок B.1 - Трещины на подошве
Чтобы оценить два последних пункта, используют эргономические тесты, описанные в ГОСТ ISO 20345 (пункт 5.3.4).
(справочное)
В таблице C.1 дано примерное соответствие между несколькими системами размеров обуви.
Таблица C.1
Примерное соответствие между несколькими системами
размеров обуви
Размеры обуви | |||
Система размеров Mondopoint | Французская система размеров | Британская система размеров | Австралийская система размеров |
235 | 36 и ниже | до 3 1/2 | до 3 1/2 |
245 | 37 и 38 | 4 - 5 | 4 к 5 1/2 |
255 | 39 и 40 | 5 1/2 к 6 1/2 | от 6 до 6 1/2 |
265 | 41 и 42 | 7 - 8 | 7 к 8 1/2 |
275 | 43 и 44 | 8 1/2 к 10 | 9 - 10 1/2 |
285 | 45 и выше | 10 1/2 и выше | 11 и выше |
Примечание - Для австралийской системы размеров даны только размеры для мужской обуви. Для получения эквивалентных размеров женской обуви необходимо обращаться к изготовителю. | |||
(справочное)
СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ
В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
Обозначение ссылочного межгосударственного стандарта | Степень соответствия | Обозначение и наименование ссылочного международного стандарта | ||||
NEQ | ISO 3290-1 "Подшипники качения. Шарики. Часть 1. Стальные шарики" | |||||
ГОСТ 23509-79 | IDT | ISO 4649:2010 "Каучук вулканизированный или термопластичный. Определение сопротивления истиранию с применением вращающегося цилиндрического барабана" | ||||
IDT | ISO 868 "Эбонит и пластмассы. Определение инденторной твердости с помощью дюрометра (твердость по Шору)" | |||||
| ||||||
ГОСТ EN 388-2012 | IDT | EN 388:2003 "Перчатки для защиты от механических воздействий" | ||||
ГОСТ EN 12568-2017 | IDT | EN 12568:2010 "Протекторы для ступней и голени. Требования и методы испытания носков обуви и защитных вкладышей" | ||||
IDT | ISO 1817:2011 "Резина или термопласт. Определение воздействия жидкостей" | |||||
IDT | ISO 4643:1992 "Обувь пластмассовая литая. Сапоги рабочие общего назначения из поливинилхлорида на подкладке или без подкладки" | |||||
| ||||||
IDT | ISO 5423:1992 "Обувь пластмассовая литая. Производственные ботинки из полиуретана на подкладке или без подкладки. Технические условия" | |||||
ГОСТ ISO 13287-2017 | IDT | ISO 13287 "Средства защиты индивидуальные. Обувь. Метод испытания на сопротивление скольжению" | ||||
IDT | ISO 14268:2002 "Кожа. Физические и механические испытания. Определение на проницаемость водяных паров" | |||||
IDT | ISO 17075 "Кожа. Химические методы испытаний. Определение содержания хрома (VI)" | |||||
ГОСТ ISO 17229-2011 | IDT | ISO 17229 "Кожа. Физические и механические испытания. Определение поглощения водяных паров" | ||||
ГОСТ ISO 17708-2014 | IDT | ISO 17708 "Обувь. Методы испытаний обуви цельного кроя. Приклеивание верхней подошвы" | ||||
| ||||||
ГОСТ ISO 20345-2016 | IDT | ISO 20345 "Средства индивидуальной защиты. Защитная обувь" | ||||
ГОСТ ISO 20347-2015 | IDT | ISO 20347 "Средства индивидуальной защиты. Производственная обувь" | ||||
IDT | ISO 23529 "Каучук и резина. Общие процедуры приготовления и кондиционирования образцов для испытаний физических свойств" | |||||
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - NEQ - неэквивалентные стандарты. | ||||||
ИСО 172491 <*>, Безопасная обувь, устойчивая к разрезанию цепной пилой (Safety footwear with resistance to chain saw cutting) | |
ИСО 5725-2 <**>, Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерения (Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method) | |
ENV 13005, Руководство для выражения погрешности при измерении (Guide to the uncertainty of measurement (GUM)) | |
ИСО 3377-2 <***>, Кожа. Физические и механические испытания. Определение нагрузки при раздире. Часть 2. Раздир по двум кромкам (Leather - Physical and mechanical tests - Determination of tear load - Part 2: Double edge tear) | |
ИСО 4674-1:2003, Ткани прорезиненные и покрытые пластмассой. Определение сопротивления раздиру. Часть 1. Методы испытания на раздир с постоянной скоростью (Rubber- or plastics-coated fabrics - Determination of tear resistance - Part 1: Constant rate of tear methods) | |
ИСО 17704 <*4>, Обувь. Методы испытаний верха обуви, подкладки и вкладных стелек. Сопротивление истиранию (Footwear - Test methods for uppers, linings and insocks - Abrasion resistance) | |
ИСО 20868 <*5>, Обувь. Методы испытаний основных стелек. Устойчивость к истиранию (Footwear - Test methods for insoles - Abrasion resistance) | |
ИСО 34-1:2010, Резина вулканизованная и термопластичная. Определение сопротивления раздиру. Часть 1. Раздвоенные, угловые и серповидные образцы (Rubber, vulcanized or thermoplastic - Determination of tear strength - Part 1: Trouser, angle and crescent test pieces) |
--------------------------------
<**> В Российской Федерации действует ГОСТ Р ИСО 5725-2.
<*4> В Российской Федерации действует ГОСТ Р ИСО 17704-2014.
<*5> В Российской Федерации действует ГОСТ Р ИСО 20868-2017.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/6/gost_10303.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
