4.2.1 При строительстве газопроводов, санированных гибким рукавом, применяются следующие материалы:
- гибкий рукав;
- соединители;
- специальный клей.
4.2.2 Гибкий рукав, как правило, состоит из:
- внутреннего слоя - на основе полиэтилена или термопластичного полиуретана, являющегося устойчивым к транспортируемой среде (природному газу по ГОСТ 5542) и обеспечивающего осуществление заданного режима ее течения;
- среднего слоя - бесшовной ткани, стойкой к внутреннему давлению, обеспечивающей прочность к кольцевым напряжениям от максимального рабочего давления проектируемого газопровода, с не менее чем двойным запасом;
- наружного слоя, выполняющего защитную функцию от повреждений гибкого рукава при его транспортировке и протяжке.
4.2.3 Гибкий рукав должен соответствовать требованиям нормативно-технического документа на его изготовление, а также требованиям, указанным в таблице 2.
Производитель гибкого рукава устанавливает требования к специальному клею, который будет использоваться для выполнения неразъемного соединения соединителя и гибкого рукава.
Применение бывшего в использовании гибкого рукава не допускается.
Таблица 2
4.2.4 Соединители должны соответствовать требованиям стандартов на их изготовление. Соединители, как правило, состоят из:
- наружной втулки, посредством которой обеспечивается герметичное соединение гибкого рукава с футляром;
- внутренней втулки, оснащенной ответным концом для выполнения неразъемного или разъемного (фланцевого) соединения с аналогичным соединителем, техническим устройством или действующим газопроводом.
4.2.5 Специальный клей должен соответствовать требованиям стандартов на его изготовление, а также обеспечивать герметичность неразъемного соединения соединителя и гибкого рукава на протяжении всего срока службы газопровода, санированного гибким рукавом.
Время полимеризации специального клея не более 24 ч.
4.3.1 Для проведения работ по протяжке гибкого рукава используется следующее оборудование:
- лебедка;
- буксировочная головка;
- барабан с ручным или электрическим приводом;
- оборудование для профилирования гибкого рукава (при необходимости);
- компрессор.
4.3.2 Лебедка должна обеспечивать:
- возможность ограничения тягового усилия;
- плавную регулировку скорости протягивания гибкого рукава от 0 до 10 м/мин.
4.3.3 Лебедка должна оснащаться:
- устройством регистрации величины тягового усилия;
- анкерными устройствами, предотвращающими ее смещение при протягивании гибкого рукава.
4.3.4 Для проведения работ по протяжке гибкого рукава используются следующие вспомогательные инструменты:
- грузовая скоба, предназначенная для соединения буксировочной головки и тягового каната;
- вертлюжное устройство, предназначенное для предотвращения скручивания гибкого рукава в процессе протягивания;
- гидравлический насос;
- пресс-цилиндр, предназначенный для передачи давления специальному клею в процессе запрессовки его в наружную втулку соединителя;
- манометр;
- высоконапорные шланги;
- опорные ролики, предназначенные для:
а) защиты гибкого рукава от повреждений при его вводе в подземный трубопровод путем совмещения оси ввода с осью подземного трубопровода;
б) втягивания гибкого рукава под заданным углом, лежащим в плоскости, перпендикулярной к плоскости горизонтального сечения оси подземного трубопровода.
5.1.1 До начала строительных работ выполняют следующие подготовительные работы:
- определение местоположения подземного трубопровода;
- ограждение места проведения работ;
- расчистку площадок и временных проездов (при необходимости);
- устройство временных дорог (при необходимости);
- расстановку предупреждающих дорожных знаков (при необходимости);
- отключение электрозащитных установок (при наличии);
- разработку стартового и приемного котлованов;
- отключение подземного газопровода от действующей сети газораспределения (при проведении работ на действующем газопроводе);
- освобождение отключенного участка подземного газопровода от газа и его продувку инертным газом или воздухом (при проведении работ на действующем газопроводе);
- монтаж контрольных трубок на подземном трубопроводе;
- обследование внутренней полости подземного трубопровода и устранение дефектов, препятствующих протяжке гибкого рукава;
- очистку внутренней полости подземного трубопровода (при необходимости);
- контроль качества очистки при помощи телеинспекции;
- проверку герметичности подземного трубопровода;
- монтаж оборудования.
5.1.2 Места проведения работ (стартовый и приемный котлованы) ограждают по всему периметру инвентарными щитами или металлической сеткой, а также устанавливают информационные щиты с обозначением организации, проводящей работы, и телефонами ответственного производителя работ.
Вскрытые участки подземного трубопровода полностью очищают от земли и изоляционного покрытия (для стальных газопроводов).
5.1.3 Отсечение участка подземного газопровода от действующей сети газораспределения осуществляется после отключения подачи газа путем вырезки катушек с последующей приваркой заглушек со стороны действующих участков подземного газопровода.
5.1.4 В стартовом или приемном котлованах на подземном трубопроводе производят врезку контрольных трубок в соответствии с требованиями 4.1.4.
5.1.5 Обследование внутренней полости подземного трубопровода на наличие дефектов, препятствующих протяжке гибкого рукава, проводят посредством телеинспекции, обеспечивающей возможность определения точного расположения и размеров указанных дефектов.
Выявленные дефекты устраняют.
5.1.6 Способы проведения очистки внутренней полости подземных трубопроводов и устранения внутренних препятствий выбираются строительной организацией.
Рекомендуется использовать очистные устройства, оснащенные приспособлением для крепления тягового каната.
5.1.7 Проверка герметичности подземного трубопровода после приварки заглушек проводится его опрессовкой избыточным давлением воздуха 0,1 МПа в течение 1 ч с использованием манометра с классом точности не ниже 0,6. В случае применения манометров класса точности 0,15 и 0,4, а также жидкостных манометров падение давления фиксируется в пределах одного деления шкалы. Падение давления в трубопроводе по окончании опрессовки не допускается.
5.1.8 Лебедку монтируют в створе участка подземного трубопровода.
Лебедку после установки закрепляют с помощью анкеров или других якорных устройств для предотвращения смещения в процессе протаскивания гибкого рукава.
5.2.1 Работы, связанные с протягиванием гибкого рукава проводят при положительной температуре наружного воздуха с учетом требований к условиям проведения строительных работ для подземных трубопроводов, используемых в качестве футляра.
Допускается осуществлять протягивание гибкого рукава в подземный трубопровод при температуре наружного воздуха не ниже минус 20 °C с применением отапливаемых модулей (палаток).
5.2.2 Последовательность производства работ по протягиванию гибкого рукава:
- протягивание гибкого рукава. Допускается одновременно с протягиванием проводить профилирование гибкого рукава (в случае поставки не профилированного гибкого рукава);
- соединение наружной втулки соединителя с футляром;
- придание гибкому рукаву первоначальной округлой формы;
- соединение гибкого рукава с футляром посредством соединителя;
- установка заглушек на соединители для проведения испытаний давлением;
- проведение испытаний давлением газопровода, санированного гибким рукавом, в соответствии с 7.2.1;
- соединение подземного газопровода, санированного гибким рукавом, с действующим подземным газопроводом;
- изоляция мест врезок (для стальных газопроводов) в соответствии с требованиями ГОСТ 9.602.
5.2.3 Технология производства работ по протяжке гибкого рукава в подземный трубопровод приведена в приложении А.
6.1 При строительстве газопроводов, санированных гибким рукавом, должны соблюдаться требования безопасности, установленные [3], ГОСТ 12.1.004, СП 12-136.
6.2 При выполнении сварочных работ должны соблюдаться требования [4], а также ГОСТ 12.3.003.
6.3 Требования к электробезопасности на строительных площадках должны обеспечиваться в соответствии с [5].
6.4 При производстве строительных работ необходимо соблюдать требования охраны окружающей среды, установленные ГОСТ Р 55472.
7.1.1 В процессе строительства газопроводов, санированных гибким рукавом, должен осуществляться строительный контроль в соответствии с СП 62.13330.
При входном контроле материалов проводят проверку разрешительных документов, подтверждающих качество гибкого рукава и соединителей.
Гибкий рукав, специальный клей и соединители должны иметь эксплуатационную документацию изготовителя.
Эксплуатационная документация изготовителя на гибкий рукав должна содержать следующие характеристики:
- наименование изготовителя;
- дату изготовления;
- серийный номер;
- номинальный диаметр;
- рабочее давление;
- толщину стенки;
- длину;
- обозначение среды "Для газа".
Специальный клей, поставляемый на строительные площадки, должен иметь маркировку "Для газа".
Эксплуатационная документация изготовителя на соединители должна содержать:
- наименование изготовителя;
- дату изготовления;
- серийный номер;
- номинальный размер;
- обозначение среды "Для газа".
При протягивании гибкого рукава в стартовом котловане проводят постоянный визуальный контроль на наличие дефектов на наружном слое гибкого рукава.
7.1.2 По окончании работ по протягиванию вышедшего в приемном котловане гибкого рукава проводится визуальный контроль на наличие дефектов и измерительный контроль толщины стенки гибкого рукава. При проведении измерительного контроля производят не менее шести измерений толщины гибкого рукава в поперечном сечении, равномерно перемещая средство измерения по окружности. Среднеарифметическое измерений толщины гибкого рукава не должно быть меньше величины, указанной в разрешительных документах. Допускаются стертости гибкого рукава и продольные риски, глубиной не превышающей 50% толщины наружного слоя покрытия.
7.2.1 Газопровод, санированный гибким рукавом, подвергают испытаниям давлением по нормам, установленным СП 62.13330 для полиэтиленовых газопроводов.
7.3.1 Ввод в эксплуатацию газопровода, санированного гибким рукавом, проводится в соответствии с ГОСТ Р 54983. Приемка газопровода, санированного гибким рукавом, осуществляется в соответствии с Техническим регламентом [1] и оформляется актом приемки по форме, установленной СП 62.13330.
7.3.2 Лица, выполняющие работы по врезке и пуску газа, проходят инструктаж о задачах каждого члена бригады, о мерах безопасности и применении средств индивидуальной защиты, должны знать последовательность технологических операций в соответствии с ГОСТ Р 54983 и СП 12-136.
8.1 Эксплуатация газопровода, санированного гибким рукавом, осуществляется в соответствии с ГОСТ Р 54983:
- для стального футляра - по нормам, установленным для стальных газопроводов;
- для полиэтиленового футляра - по нормам, установленным для полиэтиленовых газопроводов.
Первое плановое техническое обследование газопроводов, санированных гибким рукавом, проводят через пять лет после его ввода в эксплуатацию, газопроводов с полиэтиленовым футляром - через десять лет.
8.2 Приборное обследование и контрольную опрессовку футляра проводят не реже одного раза в пять лет. Контрольную опрессовку футляра проводят давлением 0,02 МПа с падением давления не более 0,0001 МПа за один час.
8.3 Технический осмотр газопровода, санированного гибким рукавом, проводят не реже одного раза в 6 мес на застроенной территории поселений и не реже одного раза в год на незастроенной территории и вне поселений.
8.4 При выявлении утечек газа в местах расположения соединителей уточняют их герметичность в шурфах пенообразующим раствором и при необходимости производят замену.
При обнаружении признаков утечки газа в контрольных трубках проводят телеинспекцию с целью уточнения характера и местоположения повреждений гибкого рукава.
В местах повреждений гибкого рукава производят его ремонт:
- путем установки на месте повреждения гибкого рукава технологических катушек. При этом производят вырезку футляра на расстоянии 1,4 м от места повреждения и не менее 600 мм от стенки котлована. В местах вырезки футляра устанавливают соединители. Вырезку осуществляют специальными пилами с возможностью установки глубины разреза во избежание повреждения гибкого рукава;
- путем замены участка газопровода, санированного гибким рукавом, ограниченного с двух сторон соединителями (включая соединители).
8.5 В случае механического повреждения стального футляра производят ремонт участка газопровода, санированного гибким рукавом:
- установкой соединителей на месте повреждения;
- врезкой стальной катушки длиной не менее 200 мм с одновременной вырезкой футляра, гибкого рукава и установкой соединителей;
- установкой усилительных муфт на футляре.
Ремонт механических повреждений полиэтиленового футляра осуществляют:
- установкой соединителей на месте повреждения;
- врезкой полиэтиленовых катушек длиной не менее 500 мм с применением деталей с закладными электронагревателями с одновременной вырезкой футляра, гибкого рукава и установкой соединителей.
В случае отсутствия технологической возможности проведения ремонта футляра осуществляют перекладку участка газопровода, санированного гибким рукавом.
8.6 Эксплуатацию средств электрохимической защиты (при наличии) осуществляют в соответствии с требованиями ГОСТ Р 54983.
8.7 Врезку в газопровод, санированный гибким рукавом, осуществляют путем установки на месте врезки соответствующих соединителей и стальных участков газопровода. Вырезку футляра осуществляют на расстоянии 1,4 м в обе стороны от места врезки.
8.8 В процессе эксплуатации не допускается выполнение огневых работ на футляре, за исключением работ по ремонту в соответствии с 8.4, 8.5 и врезки в газопровод, санированный гибким рукавом, в соответствии с 8.7.
(справочное)
ГИБКОГО РУКАВА В ПОДЗЕМНЫЙ ТРУБОПРОВОД
А.1 Технология производства работ
Протягивание гибкого рукава начинается в стартовом котловане и осуществляется в следующем порядке (рисунок А.1):

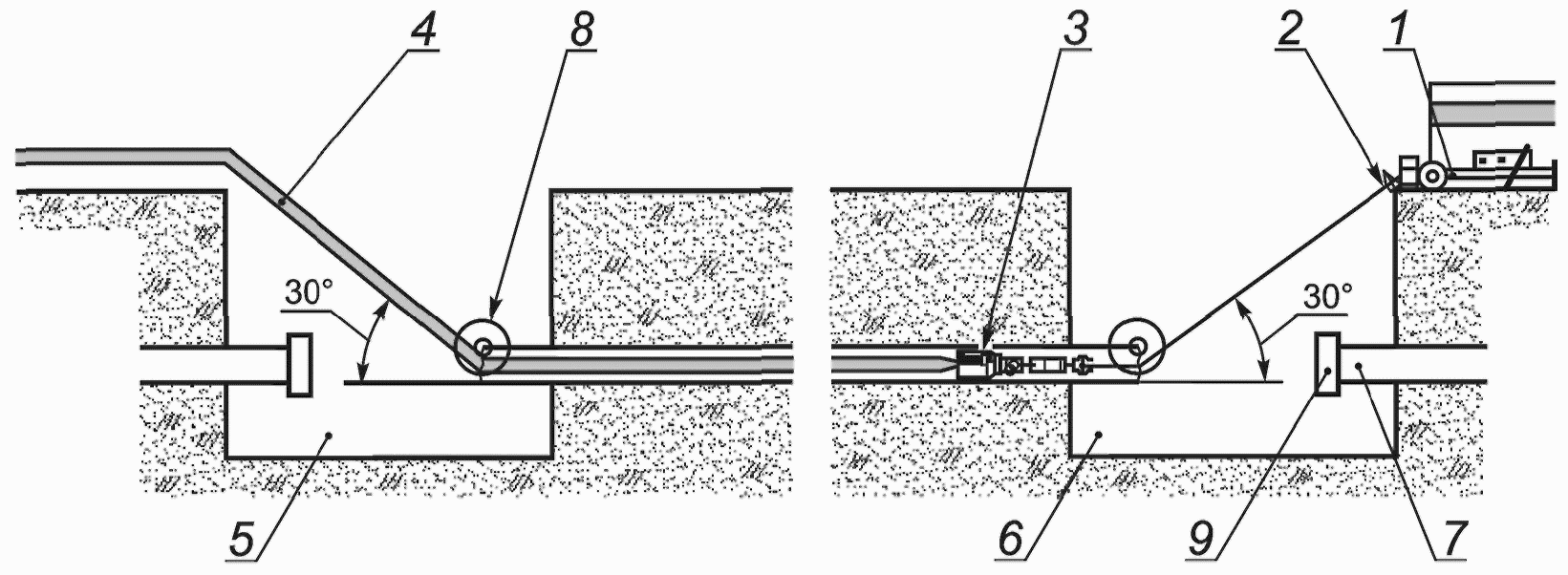

![]() 1 - лебедка; 2 - устройство дополнительного фиксирования
лебедки; 3 - буксировочная головка; 4 - профилированный
гибкий рукав; 5 - стартовый котлован; 6 - приемный котлован;
7 - подземный трубопровод; 8 - опорные ролики; 9 - заглушки
Рисунок А.1 - Схема протягивания
профилированного гибкого рукава
- установка у стартового котлована барабана с гибким рукавом и специального оборудования для профилирования гибкого рукава (при необходимости);
- протяжка гибкого рукава с одновременным профилированием (при необходимости) в стартовый котлован. В процессе профилирования гибкий рукав фиксируется при помощи клейкой ленты на расстоянии 0,5 м друг от друга;
- соединение в стартовом котловане тягового каната лебедки с буксировочной головкой при помощи вертлюжного устройства и грузовой скобы (схема соединения тягового каната лебедки с буксировочной головкой профилированного гибкого рукава приведена на рисунке А.2). Монтаж буксировочной головки для протягивания гибкого рукава должен осуществляться в соответствии с рекомендациями эксплуатационной документации изготовителя гибкого рукава;

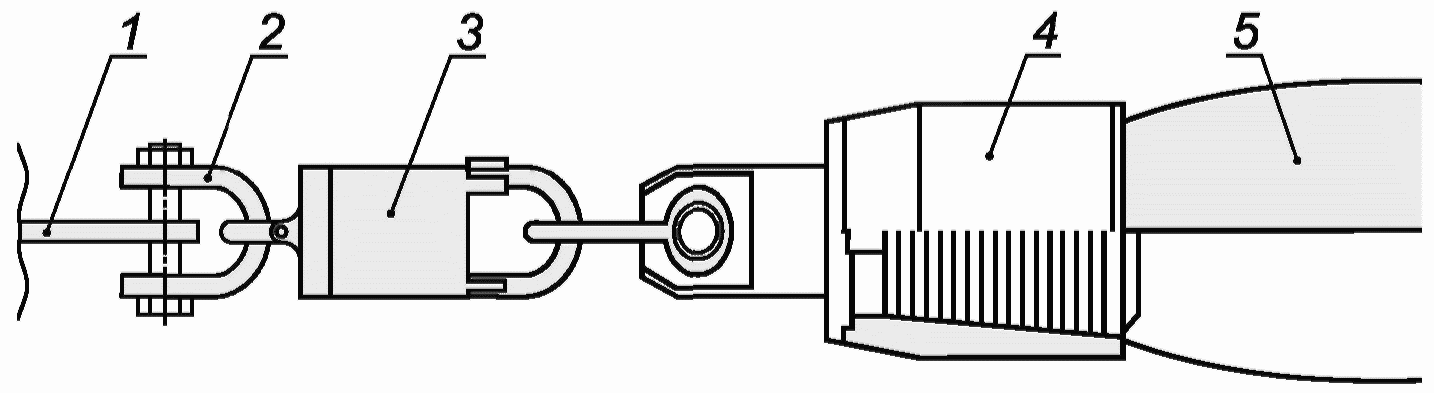

![]() 1 - тяговый канат; 2 - серьга (скоба); 3 - вертлюжное
устройство; 4 - тяговая головка; 5 - гибкий рукав
Рисунок А.2 - Схема узла соединения рабочего троса лебедки
с буксировочной головкой профилированного гибкого рукава
- протяжка профилированного гибкого рукава в приемный котлован;
- снятие тягового усилия с профилированного гибкого рукава и демонтаж буксировочной головки;
- выкладка технологического запаса профилированного гибкого рукава в стартовом и приемном котлованах по оси трубопровода.
Втягивание профилированного гибкого рукава в стартовый котлован и вытягивание тягового каната лебедки из приемного котлована должны производиться под углом к направлению оси подземного трубопровода, не превышающим 30°.
Протягивание профилированного гибкого рукава должно быть равномерным, без рывков, с постоянным контролем тягового усилия динамометром. Тяговое усилие не должно превышать значения, установленного производителем гибкого рукава.
Монтаж соединителей на гибком рукаве следует осуществлять в соответствии со схемой, приведенной на рисунке А.3 в следующей последовательности:

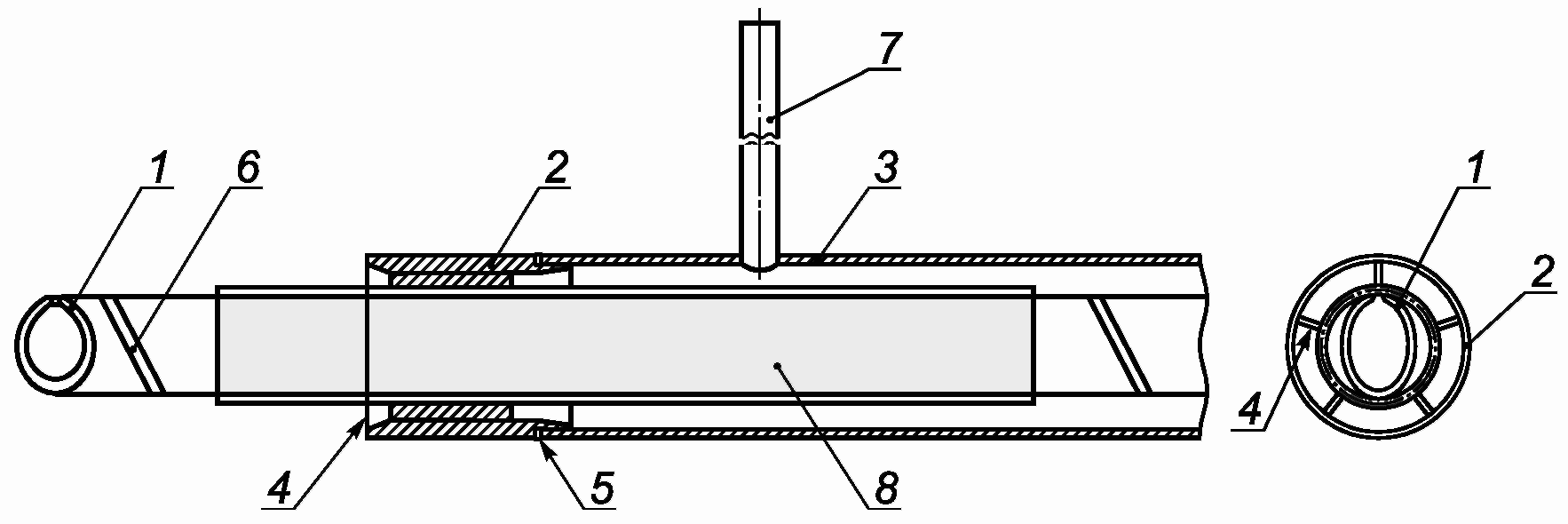

![]() 1 - профилированный гибкий рукав; 2 - наружная втулка
соединителя; 3 - футляр; 4 - специальные опоры;
5 - сварной шов; 6 - клейкая лента; 7 - контрольная
трубка; 8 - защитный материал
Рисунок А.3 - Технология монтажа соединителей
- оборачивание профилированного гибкого рукава 1 защитным материалом 8, обеспечивающим его защиту от негативного влияния процессов сварки наружной втулки соединителя 2 с футляром 3 (высокой температуры, искр, расплавленного металла и т.п.), на расстоянии не менее 0,5 м до и после наружной втулки соединителя 2;
- насадка на профилированный гибкий рукав 1 наружной втулки соединителя 2 и приварка ее к футляру 3. В процессе сварки следует предусматривать специальные опоры 4, которые будут обеспечивать сохранность профилированного гибкого рукава 1;
- установка на профилированном гибком рукаве 1 в приемном котловане пневматической заглушки;
- закачка в профилированный гибкий рукав 1 воздуха компрессором со стороны стартового котлована;
- выдержка гибкого рукава под избыточным давлением воздуха 0,3 МПа до полной компенсации его линейного удлинения в соответствии с требованиями эксплуатационной документации производителя;
- демонтаж пневматической заглушки.
Сбор соединителей следует осуществлять в соответствии со схемой, приведенной на рисунке А.4, в следующей последовательности:
- раскройка гибкого рукава 4 на полоски длиной 0,2 м и шириной 0,05 м;
- загибание полосок гибкого рукава 4 и их фиксация с помощью хомута с внешней стороны наружной втулки 5;
- установка сердечника 3 с уплотнительным кольцом внутрь гибкого рукава 12 до упора с наружной втулкой соединителя 5;
- обрезка отогнутых полосок гибкого рукава 4;
- подготовка специального клея в соответствии с указаниями производителя и заправка его в пресс-цилиндр 2;
- присоединение к пресс-цилиндру 2 высоконапорных шлангов 8;
- соединение пресс-цилиндра 2 с гидравлическим насосом 1 и подача давления до полного удаления воздуха из высоконапорных шлангов 8;
- присоединение ниппеля наружной втулки 10 к высоконапорному шлангу 8;
- нагнетание гидравлическим насосом 1 специального клея в наружную втулку соединителя 5 до тех пор, пока на манометре 7 не установится максимальное давление в соответствии с эксплуатационной документацией производителя гибкого рукава, которое необходимо контролировать и поддерживать от 5 до 10 мин;
- демонтаж гидравлического насоса 1, пресс-цилиндра 2 и высоконапорных шлангов 8;
- выдержка соединительного узла до полного отверждения специального клея в соответствии с требованиями эксплуатационной документации производителя.
При протяжке гибкого рукава в полимерном футляре следует применять специальные переходники.

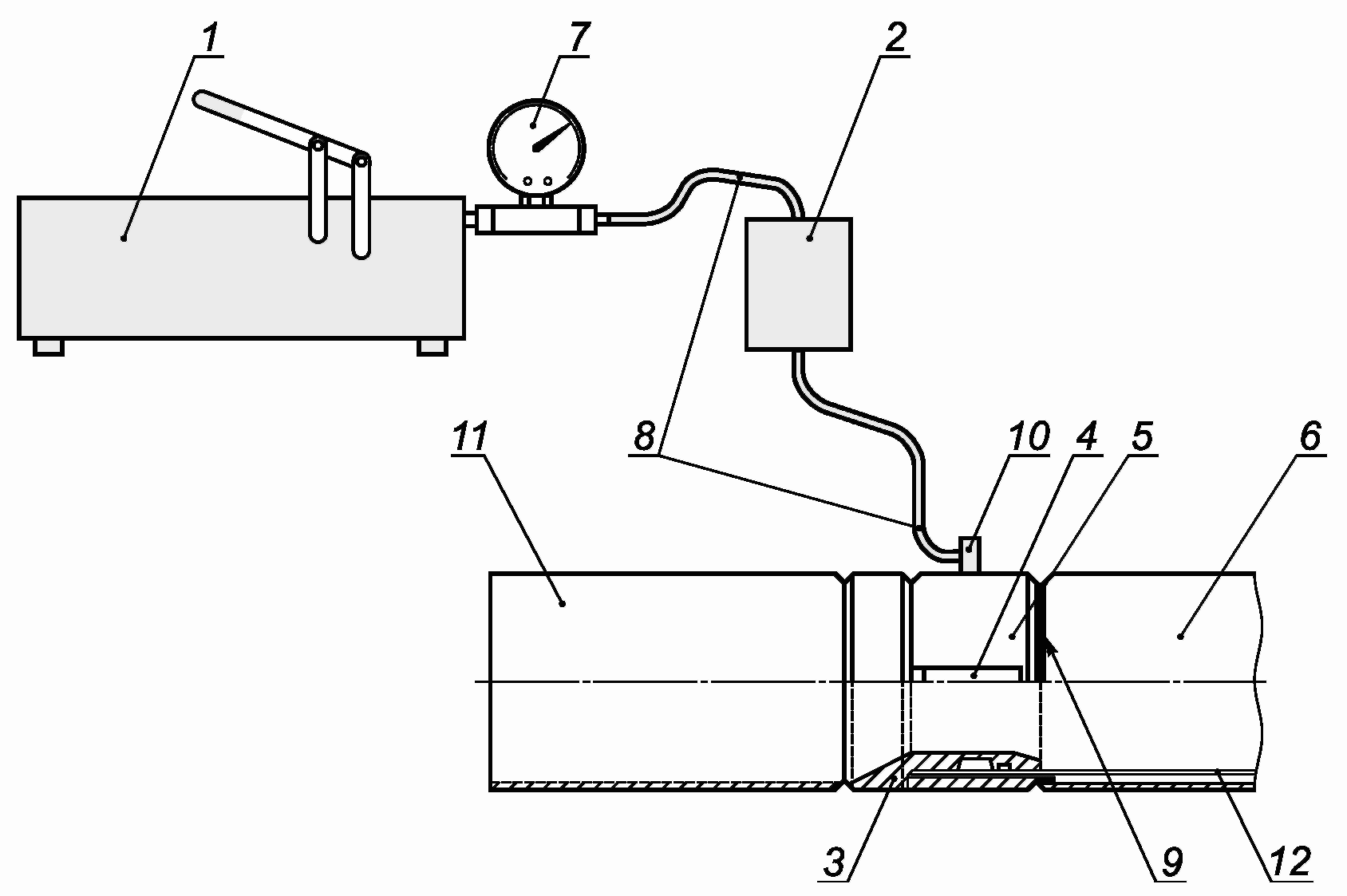

![]() 1 - гидравлический насос; 2 - пресс-цилиндр; 3 - сердечник
соединителя; 4 - продольные полоски гибкого рукава;
5 - наружная втулка соединителя; 6 - футляр; 7 - манометр;
8 - высоконапорные шланги; 9 - сварной шов; 10 - ниппель
наружной втулки; 11 - привариваемый конец внутренней втулки;
12 - гибкий рукав
