В настоящем документе применены следующие сокращения:
КТ - контейнер текстильный;
ПКБУ - полимерно-контейнерное балластирующее устройство;
РЭ - руководство по эксплуатации;
ТБУ - тканевое балластирующее устройство.
5.1 ТБУ подразделяют на:
- каркасные (ПКБУ);
- бескаркасные (КТ).
5.2 КТ применяют для трубопроводов с наружным диаметром: 121; 159; 219; 325; 377; 426; 530; 720; 820; 1020; 1067; 1220; 1267; 1420; 1467; 1620 мм без тепловой изоляции/с тепловой изоляцией.
5.3 ПКБУ применяют для трубопроводов с наружным диаметром: 325; 426; 530; 720; 820; 1020; 1067; 1220; 1267; 1420; 1467; 1620; 1667 мм без тепловой изоляции/с тепловой изоляцией.
5.4 В зависимости от расположения загрузочного рукава КТ подразделяют на:
- расположение в верхней части емкости (В);
- расположение в торцевой части емкости (Т).
5.5 В зависимости от габаритных размеров ПКБУ подразделяют на:
- ПКБУ;
- ПКБУ с увеличенными габаритными размерами и массой (С).
5.6 Схема условного обозначения ТБУ приведена на рисунке 1.
ХХХХ -ХХХХ -X ГОСТ Р 58257-2018
? ? ? ?
? ? ? ?Обозначение настоящего стандарта
? ? ? ????????????????????????????????????
? ? ? Для КТ - расположение загрузочного
? ? ? рукава; для ПКБУ - увеличенные
? ? ? габаритные размеры и масса
? ? ??????????????????????????????????????????????
? ? Наружный диаметр трубопровода, мм
? ?????????????????????????????????????????????????????
? Условное обозначение типа изделия
????????????????????????????????????????????????????????????
Рисунок 1 - Схема условного обозначения тканевого
балластирующего устройства
Примеры
1 Условное обозначение КТ для трубопровода с наружным диаметром 1220 мм, с загрузочным рукавом, расположенным в верхней части емкости, изготовленным по настоящему стандарту:
"КТ-1220-В по ____________ <1>".
2 Условное обозначение КТ для трубопровода с наружным диаметром 1220 мм, с загрузочным рукавом, расположенным в торцевой части емкости, изготовленным по настоящему стандарту:
"КТ-1220-Т по ____________ <1>".
3 Условное обозначение ПКБУ для трубопровода с наружным диаметром 1220 мм, изготовленного по настоящему стандарту:
"ПКБУ-1220 по ____________ <1>".
4 Условное обозначение ПКБУ для трубопровода с наружным диаметром 1420 мм, увеличенными габаритными размерами и массой, изготовленного по настоящему стандарту:
--------------------------------
6.1.1 Текстильный контейнер
6.1.1.2 Емкости соединены между собой соединительным поясом из технической ткани. При необходимости на емкости нашивают силовые пояса.
6.1.1.3 На емкостях КТ располагают загрузочные рукава, вшиваемые в щелевые прорези верхней части либо торцевой части емкостей. Загрузочные рукава обеспечивают возможность полноценного заполнения емкости. После окончания заполнения емкостей загрузочные рукава завязывают тесьмой. Рекомендуемая длина рукава - не менее 1,5 диаметра рукава.
6.1.1.4 Для выполнения монтажа и погрузочно-разгрузочных работ на емкости и, при необходимости, на соединительный пояс нашивают грузоподъемные петли из технической ткани. Место расположения петель и их количество устанавливают в конструкторской документации.
6.1.1.5 Геометрические размеры и массу не заполненного насыпным грунтом КТ устанавливают в технической документации.
6.1.1.6 Технические характеристики КТ для трубопровода без тепловой изоляции/с тепловой изоляцией приведены в таблице 1.
Таблица 1
6.1.1.7 Если диаметр трубопровода с тепловой изоляцией находится в диапазоне двух диаметров, приведенных в таблице 1, используют КТ, предназначенный для трубопровода большего диаметра.
6.1.1.8 Общий вид КТ, заполненного насыпным грунтом и установленного на трубопровод, с загрузочным рукавом, расположенным в торцевой и верхней части емкости приведен на рисунках 2, 3 соответственно. Допускаются иные конструкции КТ, если конструктивные элементы, приведенные в 6.1.1.1 - 6.1.1.4, входят в состав конструкции.

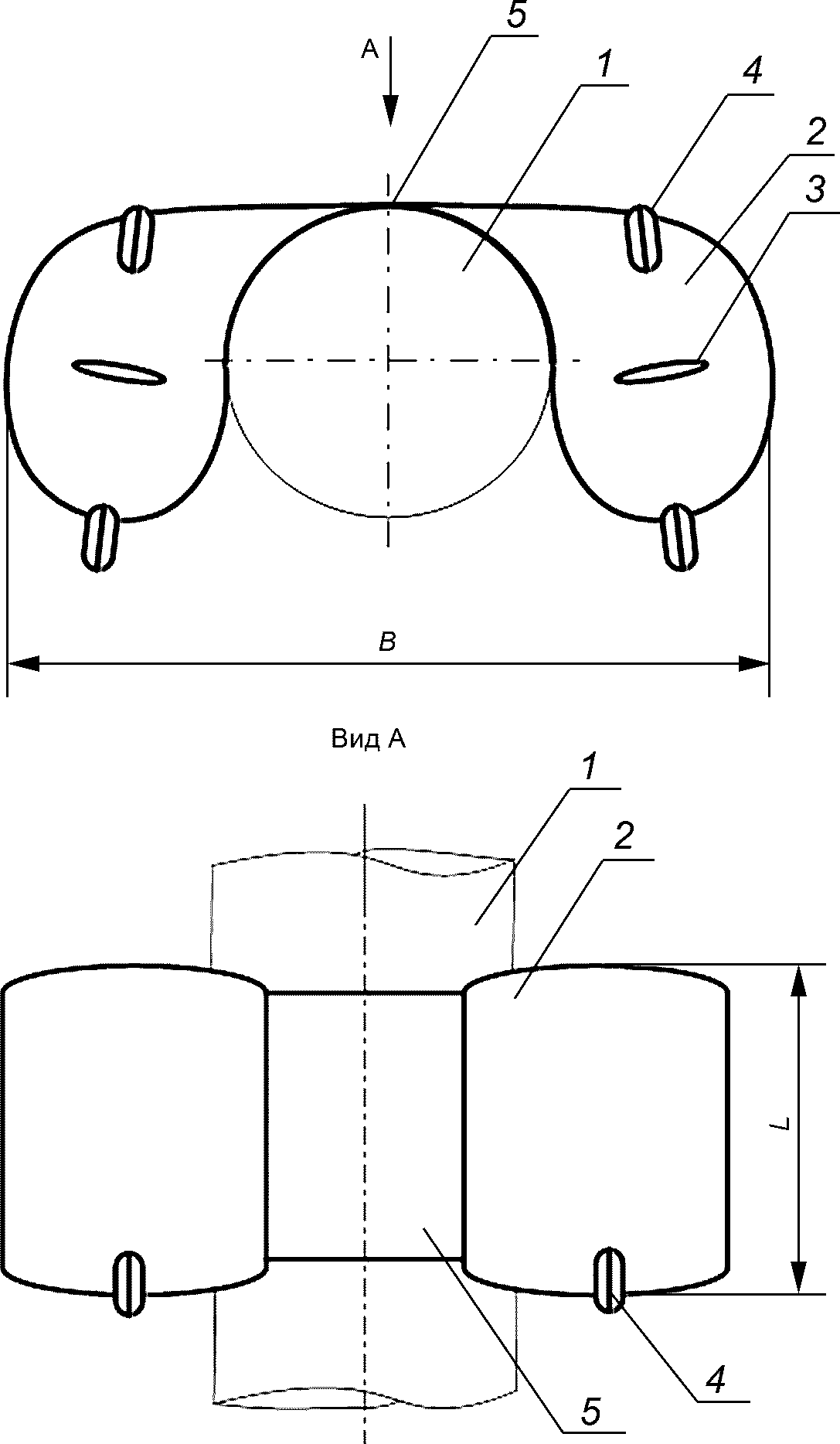

![]() 1 - трубопровод; 2 - емкость; 3 - загрузочные рукава;
4 - грузоподъемные петли; 5 - соединительный пояс
насыпным грунтом и установленного на трубопровод,
с загрузочным рукавом, расположенным в торцевой
части емкости

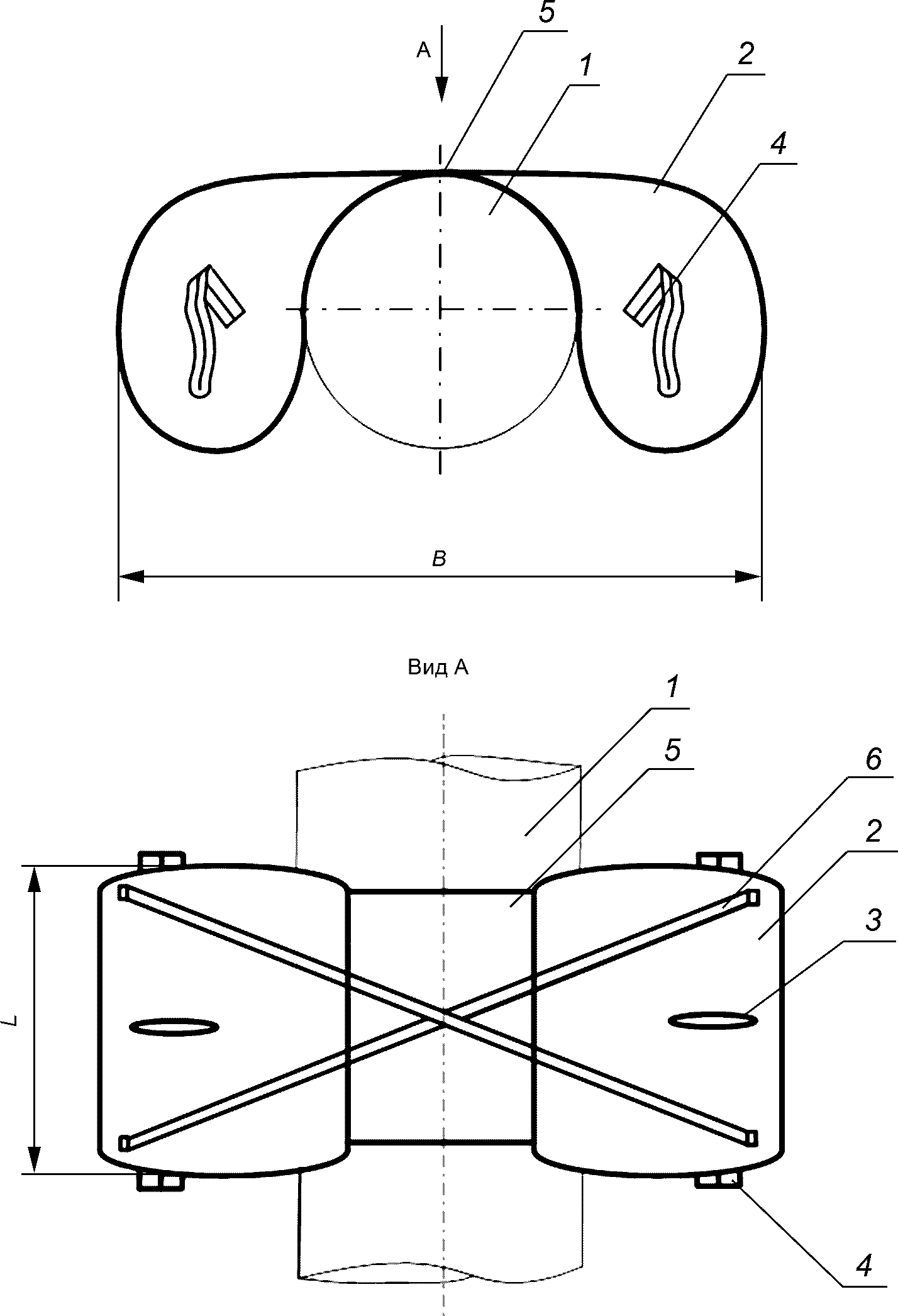

![]() 1 - трубопровод; 2 - емкость; 3 - загрузочные
рукава; 4 - грузоподъемные петли; 5 - соединительный
пояс; 6 - силовые пояса
заполненного насыпным грунтом и установленного
на трубопровод, с загрузочным рукавом,
расположенным в верхней части емкости
6.1.2 Полимерно-контейнерное балластирующее устройство
6.1.2.1 ПКБУ состоит из двух размещенных по обе стороны от трубопровода и заполняемых насыпным грунтом емкостей, выполненных из технической ткани. Каждую емкость снабжают разборной рамкой жесткости, верхними и нижними силовыми поясами.
6.1.2.2 Заполняемые насыпным грунтом емкости ПКБУ выполняют в виде единого, налагаемого на трубопровод полотнища, снабженного проушинами для размещения в них продольных элементов распорных рамок. Распорные рамки жесткости относительно дна траншеи размещают с наклоном в сторону стенки траншеи.
6.1.2.3 Для выполнения монтажа и погрузочно-разгрузочных работ на емкости нашивают грузоподъемные петли из технических лент или технической ткани. Место расположения петель устанавливают в конструкторской документации.
6.1.2.4 Геометрические размеры и массу ПКБУ, не заполненного насыпным грунтом, принимают в соответствии с технической документацией.
6.1.2.5 Технические характеристики ПКБУ для трубопровода без тепловой изоляции/с тепловой изоляцией приведены в таблице 2.
Таблица 2
балластирующего устройства
6.1.2.6 Технические характеристики ПКБУ с увеличенными габаритными размерами и массой приведены в таблице 3.
Таблица 3
балластирующего устройства с увеличенными
габаритными размерами и массой
6.1.2.7 Если диаметр трубопровода с тепловой изоляцией находится в диапазоне двух диаметров, приведенных в таблицах 2 и 3, используют ПКБУ, предназначенное для трубопровода большего диаметра.
6.1.2.8 Общий вид ПКБУ, установленного на трубопровод, приведен на рисунках 4 и 5. Допускаются иные конструкции ПКБУ, если конструктивные элементы, приведенные в 6.1.2.1 - 6.1.2.3, входят в состав конструкции.

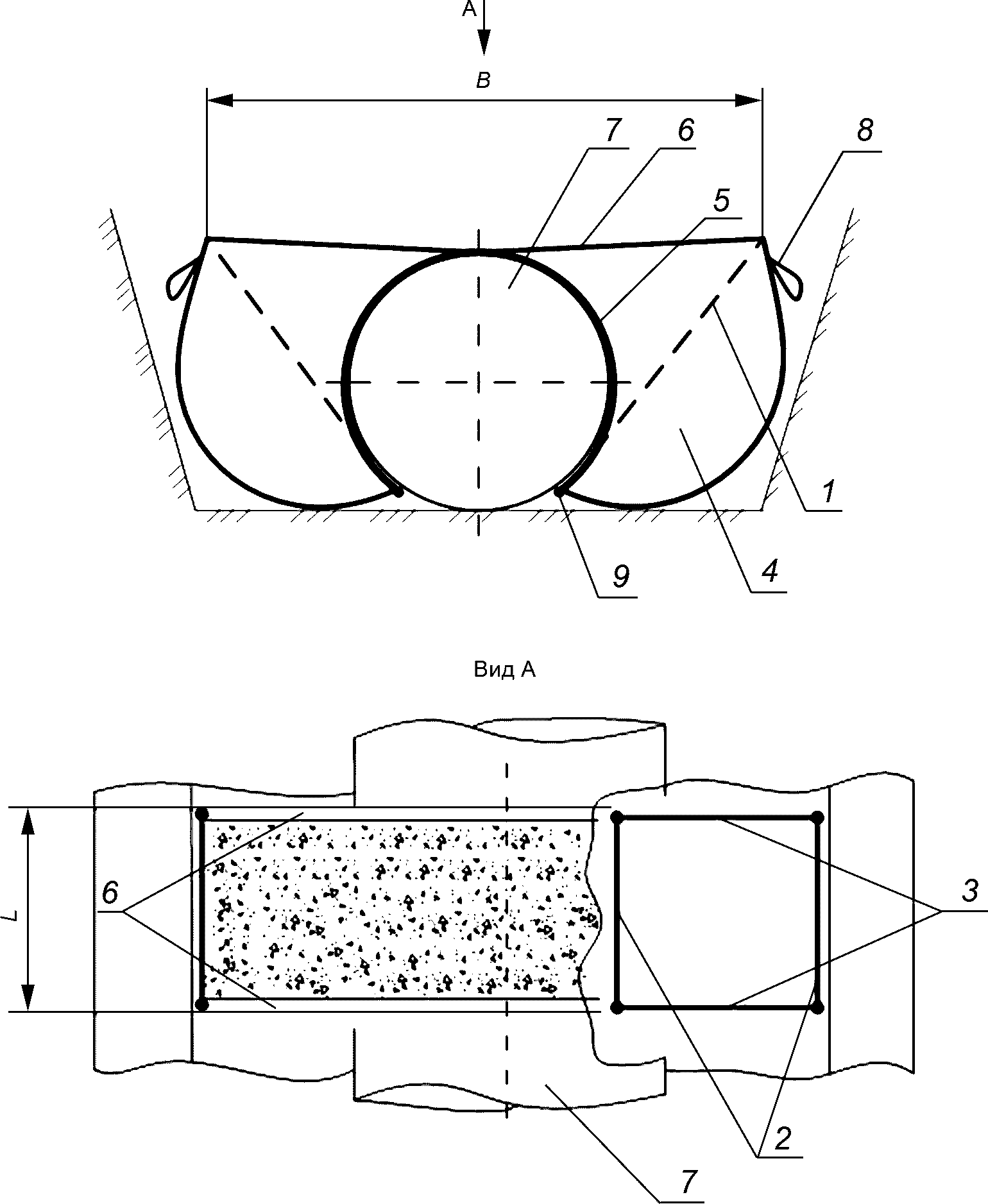

![]() а) вид сверху полимерно-контейнерного балластирующего
устройства, заполненного насыпным грунтом
и установленного на трубопровод
1 - распорная рамка жесткости, расположенная в проушине;
2 - продольный элемент распорной рамки жесткости;
3 - распорный элемент распорной рамки жесткости;
4 - контейнер; 5 - нижний силовой пояс;
6 - верхний силовой пояс; 7 - трубопровод;
8 - грузоподъемные петли;
9 - защитный слой
балластирующего устройства, заполненного насыпным
грунтом и установленного на трубопровод

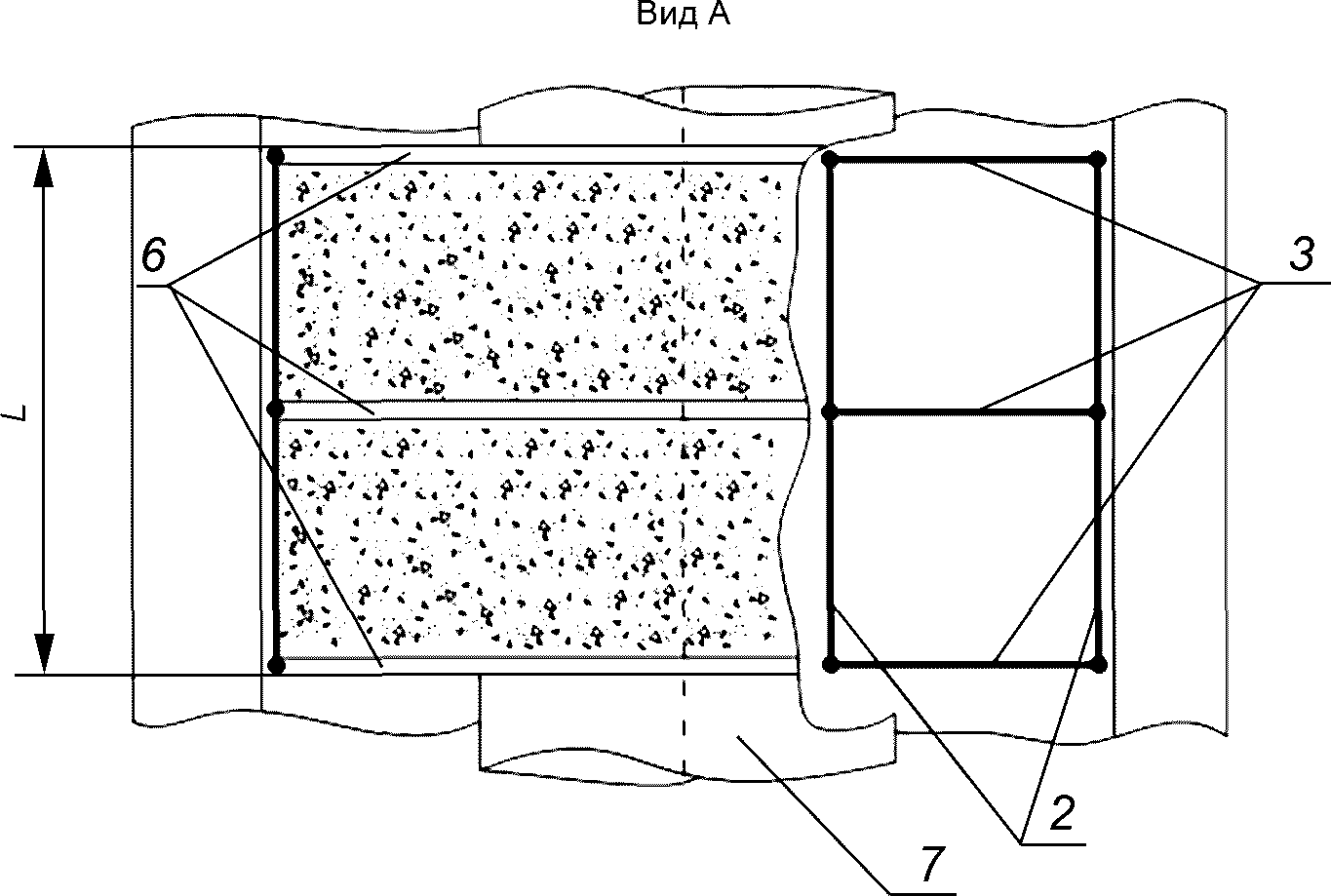

![]() б) вид сверху полимерно-контейнерного балластирующего
устройства с увеличенными габаритными размерами
и массой, заполненного насыпным грунтом
и установленного на трубопровод
Рисунок 4 - Лист 2
![]() 1 - продольный элемент; 2 - распорный элемент
6.1.2.9 Конструкция ПКБУ обеспечивает отсутствие прямого касания распорными рамками жесткости изоляции трубопровода. Отсутствие прямого касания обеспечивают:
- положением распорных рамок жесткости на расстоянии не менее 5 мм от трубопровода после заполнения ПКБУ насыпным грунтом;
- формированием грунтовой прокладки (буферной подушки) за счет конструкции емкости ПКБУ;
- дополнительной защитой изоляции (теплоизоляции) трубопровода в виде защитного слоя не менее двух слоев нетканого синтетического материала шириной не менее чем на 6 см больше диаметра трубы распорной рамки жесткости и выступающий за края емкости не менее 10 см с обеих сторон.
6.1.2.10 Распорная рамка жесткости ПКБУ состоит из двух продольных и двух распорных элементов. Распорная рамка жесткости ПКБУ с увеличенными габаритными размерами и массой состоит из двух продольных и трех распорных элементов. Распорные рамки жесткости изготавливают из стальных труб, продольные и распорные элементы которых фиксируют при сборке на торцевых участках продольных элементов в узлах крепления. Для ПКБУ с увеличенными габаритными размерами и массой третью распорную рамку жесткости фиксируют в центре продольных. Конструкция фиксации распорных элементов рамки обеспечивает прочность соединения. Внешний вид распорной рамки жесткости ПКБУ и ПКБУ с увеличенными габаритными размерами и массой приведен на рисунке 5.
6.1.2.11 Диаметр и толщина стенки элементов распорных рамок жесткости для ПКБУ приведены в таблице 4.
Таблица 4
Диаметр и толщина стенки элементов распорных рамок жесткости
6.1.3 Стойкость к внешним воздействиям
Вид климатического исполнения ТБУ - УХЛ, категория размещения 1 и 5 по ГОСТ 15150.
Группа условий агрессивности - Х04.4, Х01.3 по ГОСТ Р 51801.
6.1.4 Изготовление
6.1.4.1 Заготовки для производства ТБУ изготавливают по технической документации изготовителя путем раскроя технической ткани.
6.1.4.2 Раскрой технической ткани производят термическим способом с оплавлением кромки для исключения осыпаемости среза ткани.
6.1.4.3 Пошив ТБУ производят на промышленных швейных машинах, характеристики которых не ниже указанных в ГОСТ 27288.
6.1.4.4 При пошиве концы строчек закрепляют обратной строчкой длиной не менее 5 см или двумя обратными строчками длиной не менее 3 см каждая.
6.1.4.5 На ТБУ не допускается: расхождение швов, пропуски в строчке, сквозные механические повреждения ткани.
6.1.4.6 Для изготовления силовых поясов используют техническую ткань, из которой изготавливают ТБУ, или техническую ленту, технические характеристики которой не ниже характеристик основного материала ТБУ. Силовые пояса изготавливают из отрезков технической ткани, сложенных в несколько слоев и сформированных в ленту.
6.2.1 Геотекстильный материал, применяемый при изготовлении ТБУ, изготавливают из полимерных материалов (полиамид или полиэфир), имеющих характеристики не ниже приведенных в таблице 5.
Таблица 5
6.2.2 Для сшивания элементов ТБУ между собой используют полиэфирные или полиамидные нитки.
6.2.3 Разрывная нагрузка и относительное удлинение при разрыве полиэфирных или полиамидных нитей - не ниже значений, указанных в таблице 5, остальные характеристики ниток - не ниже указанных в ГОСТ Р 53019.
6.2.4 Разрывная нагрузка и относительное удлинение при разрыве силовых поясов, изготовленных из технических лент или технической ткани, - не ниже значений, указанных в таблице 5.
6.2.5 Разрывная нагрузка сшивных соединений ТБУ - не ниже значения, указанного в таблице 5.
6.2.6 Сквозные дефекты и расхождения ниток в геотекстильном материале, применяемом при изготовлении ТБУ, не допускаются.
6.2.7 Для изготовления распорных рамок жесткости применяют трубы стальные по ГОСТ 10704, ГОСТ 3262.
6.2.8 Поверхности распорных рамок жесткости имеют антикоррозионное покрытие, устойчивое при эксплуатации в воде, толщиной не менее 40 мкм.
6.3.1 ТБУ поставляют потребителю партиями. Партия ТБУ состоит из комплектов.
6.3.2 В комплект поставки КТ входят:
- КТ;
- передвижное бункерное устройство для загрузки КТ <1> (по требованию заказчика);
- сопроводительные документы.
--------------------------------
<1> При оформлении заказа на поставку бункерного устройства указывают наименование бункера и его типоразмер.
6.3.3 В комплект поставки ПКБУ входят:
- емкости из технической ткани;
- распорная рамка жесткости - 2 шт.;
- сопроводительные документы.
6.3.4 В комплект сопроводительных документов входят:
- паспорт;
- РЭ.
6.3.5 Паспорт оформляют по ГОСТ 2.601, он содержит:
- товарный знак или наименование изготовителя;
- информацию, свидетельствующую о годности продукции и ее приемки;
- контактную информацию изготовителя: почтовый адрес, телефон, адрес электронной почты (дополнительно указывают почтовый адрес, телефон, адрес электронной почты производственной площадки при их отличии от контактной информации изготовителя);
- наименование объекта, на который поставляют продукцию (по требованию заказчика);
- наименование изделия;
- условное обозначение изделия по настоящему стандарту;
- объем вмещаемого насыпного грунта, м3;
- марку технической ткани;
- технические характеристики ткани;
- марку ниток;
- технические характеристики ниток;
- дату изготовления партии (месяц, год);
- номер партии;
- количество ТБУ в партии, шт.;
- комплектность;
- результаты приемо-сдаточных испытаний;
- срок службы ТБУ;
- гарантийные обязательства изготовителя.
6.3.6 РЭ оформляют по ГОСТ 2.601, оно содержит требования:
- к транспортировке ТБУ;
- к хранению и утилизации ТБУ;
- безопасности при производстве работ;
- к приемке ТБУ перед монтажом на трубопровод;
- к монтажу ТБУ на трубопровод.
6.4.1 Маркировку ТБУ выполняют на бирке, пришитой к наружной поверхности ТБУ. Допускается знаки маркировки выполнять на боковой наружной поверхности ТБУ по трафарету или иным способом с помощью контрастной несмываемой краски.
6.4.2 Срок сохранения маркировочных надписей при хранении ТБУ - не менее 10 лет с даты их изготовления.
6.4.3 Маркировку распорных рамок выполняют на бирке, прикрепленной к наружной поверхности упаковки рамок. Информация, содержащаяся в маркировке распорных рамок, - соответствует маркировке ТБУ.
6.4.4 При упаковке ТБУ в световлагозащитный материал проводят дополнительную маркировку, наносимую на закрепленную этикетку/бирку. Допускается нанесение маркировки на упаковку несмываемой краской. Маркировку наносят на видное место.
6.4.5 Маркировка ТБУ содержит:
- наименование изготовителя (логотип);
- условное обозначение ТБУ;
- порядковый номер партии в системе нумерации изготовителя;
- месяц и год выпуска.
6.5.1 Упаковку емкостей из технической ткани ТБУ проводят поштучно путем складывания и оборачивания лентой.
6.5.2 ТБУ упаковывают в световлагозащитный материал из полиэтиленовой пленки черного цвета по ГОСТ 10354 толщиной не менее 0,15 мм. Допускается упаковывать несколько ТБУ в мешки.
6.5.3 Допускается другая упаковка, обеспечивающая световлагозащиту ТБУ.
6.5.4 Элементы распорных рамок жесткости упаковывают отдельно от емкостей из технической ткани.
6.5.5 Элементы распорных рамок жесткости укладывают и транспортируют на деревянных, стянутых шпильками поддонах (паллетах). При укладке на паллеты предусматривают защиту антикоррозионного покрытия рамок жесткости от соприкосновения шпилек.
6.5.6 Паспорта и РЭ на ТБУ помещают в герметичную упаковку и передают заказчику вместе с партией ТБУ или транспортируют вместе с ТБУ.
7.1 Требования безопасности к производственному оборудованию - по ГОСТ 12.2.003.
7.2 Материалы, применяемые при изготовлении, входящие в состав ТБУ, и сами ТБУ не должны оказывать негативного воздействия на окружающую среду.
7.3 Монтаж и демонтаж ТБУ следует проводить с учетом требований РЭ и в соответствии с проектом производства работ, содержащим раздел "Безопасность и охрана труда", в котором предусмотрен комплекс организационных и технических мероприятий, обеспечивающих безопасность проведения работ по балластировке трубопроводов, и утвержденным в установленном порядке.
7.4 Процессы и технологии производства, хранения, перевозки, утилизации ТБУ должны исключать оказание негативного воздействия на окружающую среду.
8.1 Все материалы, применяемые при изготовлении ТБУ, подлежат входному контролю по ГОСТ 24297 на соответствие их технических характеристик, указанных в сертификатах (паспортах) качества предприятий - поставщиков материалов и/или протоколах испытаний, требованиям 6.2.
8.2 Результаты входного контроля материалов фиксируют в журналах входного контроля с оформлением акта проверки.
8.3 Для контроля качества ТБУ проводят следующие испытания:
- приемо-сдаточные;
- периодические;
- типовые.
8.4 Приемо-сдаточные, периодические и типовые испытания проводят по программам и методикам испытаний, разработанным изготовителем. Виды и объемы испытаний указаны в таблице 6.
Таблица 6
Виды и объемы испытаний
8.5 Приемо-сдаточным испытаниям подвергают каждую партию ТБУ. Количество комплектов изделий в партии не превышает 500 шт., выполненных из материалов с одинаковыми техническими характеристиками.
8.6 Периодические испытания проводит изготовитель не реже 1 раза в год или перед началом производства при перерыве выпуска более 1 года. При необходимости изготовитель привлекает сторонние организации. Допускается проводить периодические испытания по требованию заказчика по согласованной с ним программе и методике испытаний.
8.7 Типовые испытания проводят в объеме приемо-сдаточных и периодических испытаний.
8.8 В программу типовых испытаний включают проверку работоспособности наполненного насыпным грунтом ТБУ (стендовые испытания). Стендовые испытания проводят с нагрузкой, действующей на утяжелитель, не менее веса грунта засыпки над трубопроводом по программе и методике испытаний.
8.9 При испытаниях применяют средства измерений утвержденных типов, сведения о которых внесены в Федеральный информационный фонд по обеспечению единства измерений.
8.10 Испытательное оборудование, применяемое при испытаниях, должно быть аттестовано в соответствии с ГОСТ Р 8.568.
8.11 Оформление результатов и порядок действия после проведения приемо-сдаточных, периодических, типовых испытаний - по ГОСТ 15.309.
Таблица 7
Методы контроля
9.2 Применяемые сырье, материалы и покупные изделия имеют сертификаты, подтверждающие их соответствие требованиям действующих стандартов, технических условий на эти сырье, материалы и изделия.
9.3 Контроль массы заполненного насыпным грунтом КТ осуществляют путем сопоставления результатов взвешивания с данными, приведенными в РЭ.
9.4 Контроль массы заполненного насыпным грунтом ПКБУ осуществляют сопоставлением результатов пересчета объема вмещаемого насыпного грунта с данными, приведенными в РЭ.
9.5 Плотность насыпного грунта для заполнения ТБУ определяют с помощью электронных весов класса точности III по ГОСТ Р 53228 и контрольной емкости объемом 1 дм3 (V = 0,001 м3) в последовательности:
а) взвешивание на электронных весах пустой контрольной емкости, кг;
б) отбор пробы насыпного грунта (наполнение контрольной емкости грунтом) <1>;
в) взвешивание на электронных весах контрольной емкости с пробой грунта, кг;
г) определение плотности насыпного грунта
(1)где m1 - масса пустой контрольной емкости, кг;
m2 - масса контрольной емкости с грунтом, кг;
V - объем контрольной емкости, м3.
--------------------------------
Отбираемый насыпной грунт не подвергают дополнительному увлажнению. При наполнении емкости допускается ручное уплотнение.
10.1 ТБУ допускается транспортировать железнодорожным, автомобильным, водным и/или воздушным транспортом в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
10.2 Условия хранения - не ниже С по ГОСТ 15150. Допускаются условия хранения Л по ГОСТ 15150.
10.3 ТБУ необходимо хранить в закрытых складских помещениях на стеллажах, поддонах или решетках, с защитой от попадания на них влаги и прямых солнечных лучей.
10.4 ТБУ необходимо хранить на расстоянии не менее 1 м от отопительных приборов.
11.1 Текстильный контейнер
11.1.1 Монтаж КТ выполняют в соответствии с эксплуатационными документами.
11.1.2 Перед монтажом КТ подвергают входному контролю. Контролируют:
а) внешний вид на отсутствие повреждений ткани в виде надрезов, надрывов, затяжек, наличия расхождения швов, пропусков строчек, следов термического воздействия, за исключением краев, обработанных термическим способом при изготовлении;
б) комплектность.
11.1.3 Заполнение КТ насыпным грунтом осуществляют с применением бункерного устройства в соответствии с РЭ в последовательности:
а) загрузочные рукава КТ одевают и фиксируют на бункер;
б) грузовые элементы КТ фиксируют к металлоконструкциям бункера. При заполнении насыпным грунтом емкостей дно КТ размещают выше земли во избежание складок и неравномерного заполнения емкостей;
в) заполнение КТ насыпным грунтом продолжают до заполнения емкостей;
г) размыкают бандажные элементы, снимают загрузочные рукава КТ с бункера.
11.1.4 Заполненные насыпным грунтом КТ складируют на ровной площадке на поддоне или настиле. С целью предохранения в зимнее время от смерзания насыпного грунта в емкостях или их примерзания к земле заполнение КТ насыпным грунтом проводят непосредственно перед монтажом их на трубопровод.
11.1.5 Установку КТ на трубопровод выполняют таким образом, чтобы оси емкостей контейнера располагались параллельно оси трубопровода (без перекоса).
11.1.6 Допустимый угол поворота КТ относительно оси трубопровода - не более 5° от вертикали.
11.1.7 Работы осуществляют в соответствии с рабочей документацией и с соблюдением правил техники безопасности.
11.2 Полимерно-контейнерное балластирующее устройство
11.2.1 Монтаж ПКБУ выполняют в соответствии с эксплуатационными документами.
11.2.2 Перед монтажом ПКБУ подвергают входному контролю. Контролируют:
а) внешний вид. Не допускаются к использованию и отбраковывают:
- элементы распорных рамок жесткости, получившие механические
повреждения в виде изгиба, смятия, сплющивания или задира;
- емкость из технической ткани, получившая повреждения в виде
надрезов, надрывов, затяжек;
- емкость из технической ткани, имеющая в наличии расхождение швов,
пропуски строчек;
- емкость из технической ткани, на которой обнаружены следы
термического воздействия, за исключением краев, обработанных термическим
способом при изготовлении;
б) комплектность.
11.2.3 ПКБУ в собранном виде устанавливают при помощи подъемного сооружения непосредственно на трубу. Зацепление ПКБУ осуществляют за предусмотренные грузоподъемные петли.
11.2.4 Нижние силовые пояса, охватывающие трубу, не имеют гофр и складок. Верхний силовой пояс натягивают весом распорных рамок до заполнения насыпным грунтом.
11.2.5 При установке ПКБУ на трубопровод проводят полное раскрытие ПКБУ, и ПКБУ выравнивают на трубе перед заполнением насыпным грунтом.
11.2.6 Допустимый угол поворота ПКБУ относительно оси трубопровода - не более 5° от горизонтали.
11.2.7 Заполнение емкости ПКБУ следует проводить одноковшовым экскаватором. Заполнение проводят до начала осыпания грунта за пределы емкостей ПКБУ.
11.2.8 Работы осуществляют в соответствии с рабочей документацией и с соблюдением правил техники безопасности.
12.1 Изготовитель гарантирует соответствие ТБУ требованиям настоящего стандарта.
12.2 Гарантийный срок хранения ТБУ со дня продажи - не менее 12 мес при условии соблюдения условий хранения.
12.3 Срок службы ТБУ - не менее срока службы трубопровода при условии соблюдения требований настоящего стандарта и РЭ, но не менее 30 лет от даты монтажа.
(рекомендуемое)
ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СШИВНОГО ИЗДЕЛИЯ
ТКАНЕВОГО БАЛЛАСТИРУЮЩЕГО УСТРОЙСТВА
А.1 Способ испытаний
Определение прочности выполняют методом разрыва образца, вырезанного из тканевой части ТБУ, с постоянной скоростью перемещения зажима с целью определения количественных прочностных характеристик соединения материала.
А.2 Оборудование, средства измерений
Разрывные машины, измерительные металлические линейки по ГОСТ 427 с диапазонами измерений от 0 до 150 и от 0 до 1000 мм.
А.3 Подготовка образцов
Испытания проводят на образцах на разрывной машине с учетом ГОСТ 29104.4.
Для проведения испытания изготавливают пять образцов сшивных соединений. Образец сшивного соединения приведен на рисунке А.1. Для определения разрывной нагрузки сшивных соединений образцы изготавливают таким образом, чтобы шов был расположен посередине образца. Перед испытанием подготовленные образцы выдерживают в климатических условиях по ГОСТ 29104.4 не менее 24 ч.
![]() Перед проведением испытаний проводят подготовку и настройку оборудования в соответствии с РЭ, а также обеспечивают следующие условия испытания:
- расстояние между зажимами разрывной машины - 200 мм;
- скорость перемещения активного зажима при испытании - 100 мм/мин.
Образцы заправляют в зажимы разрывной машины так, чтобы продольные оси зажимов и ось образца совпадали между собой, шов находился на равном расстоянии от края каждого из зажимов, растягивающее усилие направлено перпендикулярно шву.
Равномерно затягивают зажимы с одинаковым максимальным усилием, исключающим проскальзывание образца в процессе испытания, при этом не допуская его разрушения в зажимах.
Обеспечивают равномерное натяжение материала по ширине образца.
Приводят в действие разрывную машину в соответствии с РЭ, обеспечивая постоянную скорость перемещения активного зажима.
Разрывную нагрузку шва фиксируют в момент разрыва ниток или ткани.
Если образец разрушается в зажимах, т.е. на уровне плоскостей зажимов, то такой результат исключают из рассмотрения.
А.5 Обработка результатов измерений
За результат испытания принимают среднеарифметическое значение всех измерений. Вычисление проводят с точностью до первого десятичного знака с последующим округлением до целого числа.
А.6 Протокол испытания
Протокол испытания содержит:
- дату проведения испытаний;
- название организации, проводившей испытания;
- вид, наименование материала и данные о поставщике;
- количество образцов, испытанных по каждому методу;
- геометрические размеры образцов и количество швов;
- условия проведения испытаний (в том числе температура и влажность в помещении, используемое оборудование, скорость перемещения одного из зажимов);
- результаты испытаний, указанные в А.4, представленные в виде таблицы, графики с разрывных машин.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/6/gost_45638.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
