Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 22 марта 2019 г. N 94-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ

ИЗ ХОЛОДНОКАТАНОЙ СТАЛИ ДЛЯ СТРОИТЕЛЬСТВА

СОРТАМЕНТ

Profiles of formed cold-rolled steel for construction.

Dimensions

ГОСТ Р 58384-2019

ОКС 77.140.70

Дата введения

1 июня 2019 года

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 марта 2019 г. N 94-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на стальные гнутые профили различных форм, размеров и назначений, изготовленные на профилегибочных станах из холоднокатаной оцинкованной стали толщиной менее 4 мм и предназначенные для применения в строительстве в качестве несущих элементов каркасов и ограждающих конструкций зданий и сооружений. Настоящий стандарт распространяется на профили с формой поперечного сечения в виде швеллера, C-образной, Z-образной и

форм.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14350 Профили проката гнутые. Термины и определения

ГОСТ Р 58385 Профили стальные гнутые из холоднокатаной стали для строительства. Технические условия

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 14350 и ГОСТ Р 58385.

4 Сортамент

4.1 Основные параметры и размеры

4.1.1 Форма и размеры поперечного сечения профилей указаны на рисунках А.1 - А.4 и приведены в таблицах А.1 - А.4 (приложение А). Справочные значения поперечных сечений профилей могут быть вычислены в соответствии с формулами, приведенными в приложении Б.

4.1.2 Площади поперечных сечений и справочные значения для осей следует определять с учетом значения расчетного сопротивления стали, принятого для изготовления профилей.

4.1.3 Требования к материалам и защитным антикоррозионным покрытиям приведены в ГОСТ Р 58385.

4.2 Требования к размерам и предельным отклонениям

4.2.1 Радиусы изгиба в поперечных сечениях профилей контролируют при расточке валков и обеспечивают технологией изготовления. Радиусы изгиба R не должны превышать 5 мм для сталей класса не более 320 и 6 мм для сталей класса свыше 350.

4.2.2 Концы профилей должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине. Предельные отклонения от прямого угла (косина разреза) должны соответствовать (1,0 +/- 0,2) мм.

4.2.3 Заусенцы на торцах профилей следует удалять механическим способом по требованию заказчика.

4.2.4 Профили не должны иметь участков с поперечными сварными швами.

4.3 Требования к точности изготовления

4.3.1 Предельные отклонения размеров профилей не должны превышать значений, указанных в таблице 1.

Таблица 1

Предельные отклонения размеров профилей

В миллиметрах

Размер сечения профиля	Точность изготовления
Размер сечения профиля	Обычная	Повышенная
1 Высота стенки сечения:
- до 200 включ.	+/- 2,0	+/- 1,5
- св. 200	+/- 3,0	+/- 2,5
2 Ширина полок профиля	+/- 2,0	+/- 1,5
3 Ширина отгиба кромки	+2,0	+2,0
4 Длина профиля	+10,0 <*>	+5,0 <*>
5 Серповидность профиля	1,0 мм на 1,0 м длины профиля	1,0 мм на 1,0 м длины профиля
6 Волнистость на плоских участках окаймленных полок и стенок на 1 м длины	1,5	1,0
7 Волнистость отгибов и неокаймленных полок	2,5	2,0
8 Скручивание профиля вокруг продольной оси профиля	+/- 1,0° на 1 м, но не более 10,0° на 10 м и более	+/- 0,75° на 1 м, но не более 7,5° на 10 м и более
9 Отклонение углов сечения от 90°:
- между полкой и стенкой	+/- 1°30'	+/- 1°
- полкой и отгибом	+/- 2°	+/- 1,5°
<*> По согласованию изготовителя с потребителем отклонение по длине, превышающее указанное в настоящей таблице, не является браковочным признаком.

4.3.2 Радиусы в углах изгиба поперечного сечения профиля, размеры рифов и сгибов не контролируются.

4.3.3 Косина реза проката не должна выводить длину проката за номинальный размер и предельные отклонения по длине проката. Высота заусенца по кромке реза ножницами не должна превышать 1,0 мм, то же при резке пилами не более 2,0 мм.

4.3.4 По требованию потребителя заусенцы должны быть удалены механическим способом.

4.3.5 Профили изготовляют мерной и кратной мерной длиной от 2000 до 12 000 мм.

4.3.6 По согласованию с производителем допускается выполнять перфорацию, отверстия, вырубки и отгибы.

4.3.7 Марки стали, условные обозначения профилей и технические требования - по ГОСТ Р 58385.

Приложение А

(справочное)

ОСНОВНЫЕ РАЗМЕРЫ ПОПЕРЕЧНОГО СЕЧЕНИЯ ПРОФИЛЕЙ

А.1 Форма и обозначение размеров поперечного сечения профилей указаны на рисунках А.1 - А.4.

Условные обозначения:

H - высота профиля;

B₁ - ширина верхней полки;

B₂ - ширина нижней полки;

C₁ - ширина верхнего отгиба полки;

C₂ - ширина нижнего отгиба полки;

R - внутренний радиус изгиба поперечного сечения;

t - толщина стенки;

h₁ - высота плоской части рифа стенки;

h₂ - общая высота рифа с учетом наклонных стенок;

l - ширина наклонной части рифа;

k - глубина рифа;

x-x и y-y - обозначение осей;

x_л - расстояние от центра тяжести до наружной поверхности стенки;

x_пр - расстояние от центра тяжести до наружной поверхности полки (торца);

y_н - расстояние от центра тяжести до нижней наружной поверхности полки;

y_в - расстояние от центра тяжести до верхней наружной поверхности полки;

x₀ - расстояние от внутренней поверхности стенки до наружной поверхности полки (торца).

А.2 Для равнополочных профилей размер нижней полки принимают так же, как для верхней, равным B₂.

А.3 Размеры гнутых швеллеров приведены в таблице А.1.

Рисунок А.1 - Схема равнополочного швеллера

Таблица А.1

Размеры профиля швеллерного типа

В миллиметрах

H	t	B₁	H	t	B₁
80	1,0 - 2,5	40	179	1,0 - 2,0	50
80	1,5 - 3,0	60	180	1,5 - 3,9	50 - 80
89	1,5 - 2,0	40 - 65	195	1,0 - 2,0	45 - 55
92	1,2 - 2,0	40 - 65	200	1,0 - 3,9	40 - 70
100	1,0 - 2,5	40 - 65	202	1,0 - 2,0	35 - 55
104	1,0 - 2,0	50	204	1,0 - 2,0	45 - 50
110	1,0 - 3,0	40	220	1,5 - 2,5	60 - 70
120	1,5 - 2,5	50	250	1,0 - 3,9	40 - 100
122	1,5 - 2,0	35	252	1,0 - 2,0	35
124	1,0 - 2,0	50	254	1,0 - 2,0	40 - 65
140	1,0 - 2,5	40 - 65	256	2,0 - 3,0	60
145	1,0 - 1,5	45	282	1,0 - 2,0	35
150	1,0 - 3,9	40 - 70	284	1,0 - 2,0	50
152	1,0 - 2,0	35 - 65	300	1,0 - 3,9	40 - 100
154	1,0 - 2,0	40 - 55	304	1,5 - 3,0	50 - 60
160	1,5 - 2,0	50 - 60	306	1,0 - 2,0	40 - 60
170	1,0 - 1,5	45 - 50	350	1,5 - 3,9	40 - 120
172	1,0 - 2,0	35 - 40	354	2,0	50
174	1,0 - 2,0	50	-	-	-

А.4 Размеры и обозначения C-образных профилей приведены в таблице А.2 и указаны на рисунке А.2.

Рисунок А.2 - Схема равнополочного C-образного профиля

Таблица А.2

Размеры C-образного профиля

В миллиметрах

H	t	B₁	B₂	C
80	1,5 - 3,9	50 - 60	43 - 63	16 - 20
80	1,0 - 2,5	35 - 50	30 - 45	12 - 18
100	1,5 - 3,9	65 - 80	57 - 72	18 - 27
100	1,0 - 2,5	40 - 60	35 - 54	16 - 20
120	1,5 - 3,9	65 - 80	57 - 72	18 - 27
120	1,0 - 2,5	40 - 60	35 - 54	16 - 20
140	1,5 - 3,9	65 - 80	57 - 72	18 - 25
140 - 150	1,0 - 2,5	40 - 60	35 - 54	16 - 20
150	1,5 - 3,9	60 - 80	52 - 72	18 - 25
160	1,5 - 3,9	70 - 80	67 - 72	18 - 25
180	1,5 - 3,9	70 - 80	67 - 72	18 - 25
200	1,5 - 3,9	70 - 80	67 - 72	18 - 25
220	1,5 - 3,9	70 - 80	67 - 72	18 - 25
240	1,5 - 3,9	80 - 90	72 - 82	18 - 30
250	1,5 - 3,9	80 - 90	72 - 82	18 - 30
260	2,0 - 3,9	80 - 100	72 - 92	20 - 30
280	2,0 - 3,9	80 - 100	72 - 92	20 - 30
300	2,0 - 3,9	90 - 110	82 - 102	22 - 30
320	2,0 - 3,9	100 - 120	92 - 112	22 - 30
340	2,0 - 3,9	100 - 120	92 - 112	22 - 30
350	2,0 - 3,9	100 - 120	92 - 112	22 - 30
360	2,5 - 3,9	100 - 130	92 - 122	22 - 32
380	2,5 - 3,9	100 - 140	92 - 132	22 - 36
400	2,5 - 3,9	100 - 140	92 - 132	22 - 36

А.5 Размеры и обозначения Z-образных профилей приведены в таблице А.3 и указаны на рисунке А.3.

Рисунок А.3 - Схема Z-образного профиля

Таблица А.3

Размеры Z-образного профиля

В миллиметрах

H	t	B₁	B₂	C₁ и C₂
100	1,5 - 3,9	65 - 80	57 - 72	18 - 27
100	1,0 - 2,5	40 - 60	35 - 54	16 - 20
120	1,5 - 3,9	65 - 80	57 - 72	18 - 27
120	1,0 - 2,5	40 - 60	35 - 54	16 - 20
140	1,5 - 3,9	65 - 80	57 - 72	18 - 25
140 - 150	1,0 - 2,5	40 - 60	35 - 54	16 - 20
150	1,5 - 3,9	60 - 80	52 - 72	18 - 25
160	1,5 - 3,9	70 - 80	67 - 72	18 - 25
180	1,5 - 3,9	70 - 80	67 - 72	18 - 25
200	1,5 - 3,9	70 - 80	67 - 72	18 - 25
220	1,5 - 3,9	70 - 80	67 - 72	18 - 25
240	1,5 - 3,9	80 - 90	72 - 82	18 - 30
250	1,5 - 3,9	80 - 90	72 - 82	18 - 30
260	2,0 - 3,9	80 - 100	72 - 92	20 - 30
280	2,0 - 3,9	80 - 100	72 - 92	20 - 30
300	2,0 - 3,9	90 - 110	82 - 102	22 - 30
320	2,0 - 3,9	100 - 120	92 - 112	22 - 30
340	2,0 - 3,9	100 - 120	92 - 112	22 - 30
350	2,0 - 3,9	100 - 120	92 - 112	22 - 30
360	2,5 - 3,9	100 - 130	92 - 122	22 - 32
380	2,5 - 3,9	100 - 140	92 - 132	22 - 36
400	2,5 - 3,9	100 - 140	92 - 132	22 - 36

А.6 Размеры и обозначения

профилей приведены в таблице А.4 и указаны на рисунке А.4.

Рисунок А.4 - Схема

профиля

Таблица А.4

Размеры

профиля

В миллиметрах

H	t	B₁	B₂	C₁ и C₂	k	h₁	h₂
100	1,0 - 2,5	40 - 60	33 - 57	13 - 20	8 - 12	0 - 28	20 - 45
140	1,2 - 2,0	55 - 70	47 - 62	13 - 25	8 - 12	0 - 28	20 - 45
150	1,2 - 2,0	55 - 70	47 - 62	13 - 25	8 - 12	0 - 28	20 - 45
160	1,2 - 2,5	55 - 70	47 - 62	13 - 25	8 - 12	0 - 28	20 - 45
180	1,2 - 3,0	65 - 80	57 - 72	13 - 25	8 - 12	0 - 40	20 - 65
200	1,2 - 3,0	65 - 80	57 - 72	13 - 25	8 - 12	0 - 40	20 - 65
220	1,5 - 3,5	65 - 80	57 - 72	25 - 30	15 - 25	0 - 45	20 - 65
245	1,2 - 3,5	65 - 80	57 - 72	25 - 30	15 - 25	0 - 45	20 - 65
250	1,5 - 3,5	75 - 100	67 - 98	25 - 30	15 - 25	30 - 45	60 - 75
260	1,5 - 3,5	75 - 100	67 - 98	25 - 35	15 - 25	30 - 45	60 - 75
280	2,0 - 3,9	75 - 100	67 - 98	25 - 35	15 - 25	30 - 45	60 - 75
300	2,0 - 3,9	75 - 110	67 - 102	25 - 35	24 - 32	50 - 75	85 - 125
320	2,0 - 3,9	80 - 110	72 - 102	28 - 40	24 - 32	50 - 75	85 - 125
350	2,0 - 3,9	100 - 120	92 - 112	35 - 40	24 - 32	50 - 75	85 - 125
400	2,5 - 3,9	100 - 140	92 - 132	35 - 46	24 - 32	50 - 75	85 - 125

Приложение Б

(справочное)

ОПРЕДЕЛЕНИЕ СПРАВОЧНЫХ ВЕЛИЧИН

ПОПЕРЕЧНЫХ СЕЧЕНИЙ ГНУТЫХ ПРОФИЛЕЙ

Б.1 Определение справочных величин полного сечения профиля без учета редукционных коэффициентов при потере местной устойчивости

Б.1.1 Швеллер (рисунок Б.1)

Рисунок Б.1 - Схема полного сечения швеллера

Б.1.1.1 Формулы для определения справочных величин приведены для профилей с разной шириной полок, для равнополочных сечений принимают B₁ = B₂ и y_в = y_н = 0,5H.

Б.1.1.2 Площадь поперечного сечения

При расчете площади поперечного сечения, так же как и других характеристик, сечение равнополочного швеллера разбито на четыре зоны: 1 - плоский участок полки B₁; 2 - плоский участок полки B₂; 3 - плоские участки стенки; 4 - участки углов изгиба.

A₁ = [B₁ - (R + t)]t,

A₂ = [B₂ - (R + t)]t,

A₃ = [H - 2(R + t)]t,

где D = 2(R + t);

d = 2R;

A_ш = A₁ + A₂ + A₃ + 2A₄.

Б.1.1.3 Собственный момент инерции угла изгиба относительно осей, проходящих через точки сопряжения углов изгиба с плоскими участками полок и стенок, вычисляют по формуле

Б.1.1.4 Положение центра тяжести (ц.т) сечения относительно нижней грани B₂ для неравнополочных швеллеров вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = 0,5A₃H,

A_ш = A₁ + A₂ + A₃ + A₄,

y_из,н = x_из,н = R + t - y_из,в,

s_y₄ = A₄(H - y_из,н),

s_y₅ = A₄y_из,н,

y_в = H - y_н.

Б.1.1.5 Положение ц.т относительно наружной грани стенки - расстояния от центра тяжести до наружной грани стенки вычисляют по формулам:

s_x₁ = A₁·0,5(B₁ + R + t),

s_x₂ = A₂·0,5(B₂ + R + t),

s_x₃ = A₃·0,5t,

где D = 2(R + t);

d = 2R;

s_x₄ = 2A₄[R + t - y_в],

x_пр = B₁ - x_л.

Б.1.1.6 Геометрические характеристики сечения

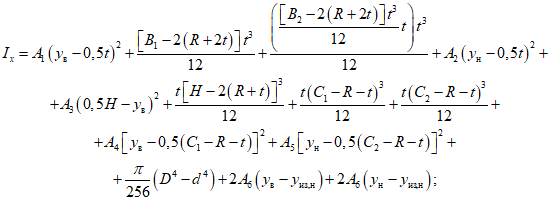

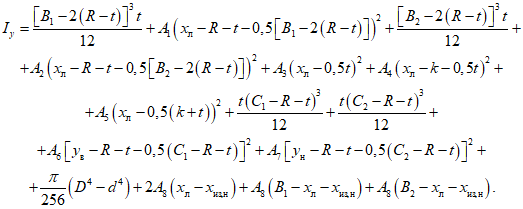

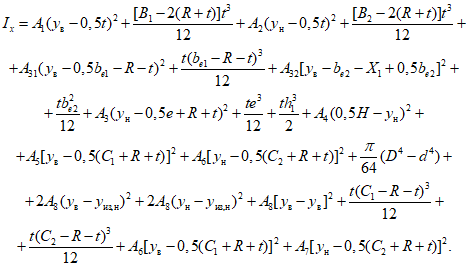

Моменты инерции относительно осей x-x и y-y вычисляют по формулам:

Б.1.1.7 Моменты сопротивления равнополочного швеллера относительно осей x-x и y-y вычисляют по формулам:

Б.1.2 C-образный профиль (рисунок Б.2)

Рисунок Б.2 - Схема полного сечения C-образного профиля

Б.1.2.1 Площадь поперечного сечения

При расчете площади поперечного сечения, так же как и других характеристик, сечение равнополочного швеллера разбито на следующие зоны: 1 - плоский участок полки B₁; 2 - плоский участок полки B₂; 3 - плоский участок стенки; 4 - плоский участок отгиба C₁; 5 - плоский участок отгиба C₂; 6 - участки углов изгиба.

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t)]t,

A₄ = [C₁ - (R + t)]t,

A₅ = [C₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

y_из,н = x_из,н = R + t - y_из,в,

A_с = A₁ + A₂ + A₃ + A₄ + A₅ + A₆.

Б.1.2.2 Собственный момент инерции угла изгиба относительно осей, проходящих через точки сопряжения углов изгиба с плоскими участками полок и стенок, вычисляют по формуле

Б.1.2.3 Положение ц.т сечения относительно нижней грани полки B₂ для неравнополочных C-образных профилей вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = 0,5A₃H,

s_y₄ = A₄[H - 0,5(C₁ + t + R)],

s_y₅ = A₅[0,5(C₂ + t + R)],

s_y₆ = 2A₆(H - y_ив,в),

s_y₇ = 2A₆y_из,в,

y_в = H - y_н.

Б.1.2.4 Положение ц.т относительно наружной грани стенки вычисляют по формулам:

s_x₁ = A₁·0,5B₁,

s_x₂ = A₂·0,5B₂,

s_x₃ = 0,5A₃t,

s_x₄ = A₄(B₁ - 0,5t),

s_x₅ = A₅(B₂ - 0,5t),

s_x₆ = A₆B₁,

s_x₇ = A₆B₂,

x_пр = B - x_л.

Б.1.2.5 Геометрические характеристики сечения

Моменты инерции относительно осей x-x и y-y вычисляют по формулам:

Б.1.2.6 Моменты сопротивления равнополочного Z-образного профиля относительно осей x-x и y-y вычисляют по формулам:

Б.1.3

профиль (рисунок Б.3)

Рисунок Б.3 - Схема полного сечения

профиля

Б.1.3.1 Площадь поперечного сечения

При расчете площади поперечного сечения, так же как и других характеристик, сечение равнополочного швеллера разбито на следующие зоны: 1 - плоский участок полки B₁; 2 - плоский участок полки B₂; 3 - плоские участки стенки; 4 и 5 - ребра жесткости стенки; 6 - верхний отгиб полки C₁; 7 - нижний отгиб полки C₂; 8 - участки углов изгиба.

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = 0,5t[H - 2(R + t) - h₂],

A₄ = h₁·t,

A₅ = 2l·t,

где

A₆ = [C₁ - (R + t)]t,

A₇ = [C₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

y_из,н = x_из,н = R + t - y_из,в,

Б.1.3.2 Собственный момент инерции угла изгиба относительно осей, проходящих через точки сопряжения углов изгиба с плоскими участками полок и стенок, вычисляют по формуле

Б.1.3.3 Положение ц.т сечения относительно нижней грани B₂ вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = A₃(0,75H - 1,5(R + t) - 0,25h₂),

s_y₄ = A₃(0,25H + 0,5(R + t) - 0,25h₂),

s_y₅ = A₅0,5H,

s_y₆ = 2A₅0,5H,

s_y₇ = 2A₈(H - y_из,в),

s_y₈ = 2A₈y_из,н,

s_y₉ = 2A₆[H - 0,5(C₁ - t - R)],

s_y₁₀ = 2A₇[0,5(C₂ + t + R)],

y_н = H - y_в.

Б.1.3.4 Положение ц.т сечения относительно крайней грани стенки вычисляют по формулам:

s_x₁ = A₁0,5B₁,

s_x₂ = A₂0,5B₂,

s_x₃ = A₃0,5t,

s_x₄ = A₄(k + 0,5t),

s_x₅ = A₅0,5k,

s_x₆ = A₆(B₁ - 0,5t),

s_x₇ = A₇(B₂ - 0,5t),

s_x₈ = A₈B₁,

s_x₉ = A₈B₂,

s_x₁₀ = 2A₈x_из,н,

x_пр = H - x_л.

Б.1.3.5 Геометрические характеристики

Моменты инерции относительно осей x-x и y-y вычисляют по формулам:

Б.1.3.6 Моменты сопротивления образного профиля относительно осей x-x и y-y вычисляют по формулам:

Б.1.4 Z-образный профиль (рисунок Б.4)

Рисунок Б.4 - Схема сечения Z-образного профиля

Б.1.4.1 Площадь поперечного сечения

При расчете площади поперечного сечения, так же как и других характеристик, сечение равнополочного швеллера разбито на следующие зоны: 1 - плоский участок полки B₁; 2 - плоский участок полки B₂; 3 - плоский участок стенки; 4 - верхний отгиб полки C₁; 5 - нижний отгиб полки C₂; 6 - участки закруглений.

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R - t)]t,

A₄ = [C₁ - (R + t)]t,

A₅ = [C₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

y_из,н = x_из,н = R + t - y_из,в,

A_Z = A₁ + A₂ + A₃ + A₄ + A₅ + 4A₆.

Б.1.4.2 Собственный момент инерции угла изгиба относительно осей, проходящих через точки сопряжения углов изгиба с плоскими участками полок и стенок, вычисляют по формуле

Б.1.4.3 Положение ц.т сечения относительно нижней грани B₂ вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = A₃[H - 2(R + t)]0,5 + (R + t),

s_y₄ = A₄[H - t - R - 0,5(C₁ - t - R)],

s_y₅ = A₅[t + R + 0,5(C₂ - t - R)],

s_y₆ = (H - y_из,в)A₆,

s_y₇ = y_из.вA₆,

y_в = H - y_н.

Б.1.4.4 Положение ц.т сечения относительно крайней грани стенки отгиба C₁ вычисляют по формулам:

s_x₁ = A₁0,5B₁,

s_x₂ = A₂(0,5B₂ + B₁ - t),

s_x₃ = A₃(B₁ - 0,5t),

s_x₄ = A₄0,5t,

s_x₅ = A₅(B₂ + B₁ - t - 0,5t),

s_x₆ = A₆x_из,н,

s_x₇ = 2A₆(B₁ - x_из,н),

s_x₈ = 0,5A₆(B₂ + B₁ - t - x_из,н),

x_пр = H - x_л.

Б.1.4.5 Геометрические характеристики сечения

Моменты инерции относительно осей x-x и y-y вычисляют по формулам:

Б.1.4.6 Моменты сопротивления Z-образного профиля относительно осей x-x и y-y вычисляют по формулам:

Б.2 Определение редуцированных справочных величин для сжатых элементов поперечного сечения изгибаемых и центрально сжатых профилей

Б.2.1 Швеллер (рисунок Б.5)

Б.2.1.1 Для гнутого швеллера эффективную ширину сжатой неокаймленной отгибом полки определяют при условии, если относительная гибкость полки

, при

. Коэффициент, учитывающий характер сжимающих напряжений в пластинке для случая равномерного сжатия,

где

;

Рисунок Б.5 - Схема сечения швеллера для определения

эффективной ширины сжатой не окаймленной отгибом полки

Б.2.1.2 Эффективная ширина полки при расчете профиля по несущей способности

зависит от приведенной гибкости

Б.2.1.3 Площадь редуцированного сечения вычисляют по формулам:

A₁ = [B₁ - (R + t) - x]t,

где

;

A₂ = [B₂ - (R + t)]t,

A₃ = [H - 2(R + t)]t,

где D = 2(R + t);

d = 2R.

Б.2.1.4 Эффективную высоту сжатой части стенки изгибаемого профиля вычисляют, исходя из высоты плоской части стенки

и ее

Для сжимающих напряжений в форме треугольника стенки, защемленной по двум кромкам в форме треугольника:

где

Значения y_в и y_н следует принимать из расчета со сжатым редуцированным верхним поясом (рисунок Б.6):

где

;

b_e₁ = 0,4b_ef;

b_e₂ = 0,6b_ef.

Рисунок Б.6 - Схема редуцированного

сечения C-образного профиля

Б.2.1.5 Площадь редуцированного сечения вычисляют по формулам:

A₁ = [B₁ - (R + t) - x]t,

A₂ = [B₂ - (R + t)]t,

A₃₁ = [b_e₁ - (R + t]t,

A₃₂ = [b_e₂ + y_н - (R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.1.6 Положение ц.т сечения (относительно нижней грани B₂) вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = A₃₁(H - 0,5b_e₁ - R - t),

s_y₄ = A₃₂(0,5b_e₂ + y_н),

y_из,н = x_из,н = R + t - y_из,в,

s_y₄ = A₄(H - y_из,н),

s_y₅ = A₄y_из,н,

Б.2.1.7 Геометрические характеристики редуцированного сечения (рисунок Б.7)

Рисунок Б.7 - Схема редуцированного сечения швеллера

Момент инерции относительно оси x-x вычисляют по формуле

Б.2.1.8 Момент сопротивления относительно оси x-x вычисляют по формулам:

Б.2.1.9 Радиус инерции вычисляют по формуле

Б.2.1.10 Изгиб швеллера относительно оси y-y при сжатой стенке вычисляют по формулам:

где

;

Б.2.1.11 Площадь редуцированного сечения вычисляют по формулам:

A₁ = [B₁ - (R + t)]t,

A₂ = [B₂ - (R + t)]t,

A₃ = [H - 2(R + t) - x₁]t,

где D = 2(R + t);

d = 2R;

Б.2.1.12 Положение ц.т сечения и геометрических характеристик при изгибе относительно оси y-y вычисляют по формулам для определения геометрических сечений полного сечения профиля (рисунок Б.8) с учетом уменьшенной площади стенки профиля A₃:

x_л; x_пр - принимают из расчета при сжатии верхнего пояса:

где

;

Рисунок Б.8 - Схема профиля

швеллерного сечения (полное сечение)

Б.2.1.13 Площадь редуцированного сечения вычисляют по формулам:

A₁ = [B₁ - (R + t) - x₂]t,

A₂ = [B₂ - (R + t) - x₂]t,

A₃ = [H - 2(R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.1.14 Положение ц.т сечения и геометрических характеристик относительно оси y-y вычисляют по формулам для определения геометрических сечений полного сечения профиля (рисунок Б.9) с учетом уменьшенной площади стенки профиля A₁, A₂.

Рисунок Б.9 - Схема редуцированного сечения

швеллера (площадь сечения)

A₁ = [B₁ - (R + t) - x]t,

A₂ = [B₂ - (R + t) - x]t,

A₃ = [H - 2(R + t) - x₁]t,

где D = 2(R + t);

d = 2R;

Б.2.1.15 Положение ц.т сечения и геометрических характеристик вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади поясов и стенок.

Б.2.2 Сечение из C-образного профиля, изгибаемого относительно оси x-x, при сжатии верхней полки (рисунок Б.10)

Б.2.2.1 Расчетную ширину сжатой верхней полки вычисляют по формуле

Рисунок Б.10 - Схема редуцированного сечения

C-образного профиля

Б.2.2.2 Эффективную ширину полки при расчете профиля по несущей способности вычисляют по приведенной ниже формуле при условии, что коэффициент снижения несущей способности ребра жесткости полки вследствие потери устойчивости формы сечения ребра

. Это возможно при приведенной гибкости ребра

, при больших значениях приведенной гибкости следует проводить редуцирование толщины ребра жесткости и примыкающей к нему части полки:

- при относительной гибкости стенки

;

- при относительной гибкости стенки

;

где

;

Б.2.2.3 Площадь редуцированного сечения профиля (рисунок Б.11) вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t)]t,

A₄ = [c₁ - (R + t)]t,

A₅ = [c₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Рисунок Б.11 - Схема редуцированного сечения

C-образного профиля

Б.2.2.4 Положение ц.т сечения вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади верхнего пояса.

Б.2.2.5 При изгибе кроме сжатой полки сжата еще и часть стенки:

y_н, y_в - принимают из расчета при сжатии верхнего пояса

где

;

b_e₁ = 0,4b_ef,

b_e₂ = 0,6b_ef,

b_c = y_в.

Б.2.2.6 Площадь редуцированного сечения профиля вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃₁ = [b_e₁ - (R + t]t,

A₃₂ = [b_e₂ + y_н - (R + t)]t,

A₄ = [C₁ - (R + t)]t,

A₅ = [C₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.2.7 Положение ц.т сечения (относительно нижней грани полки B₂) вычисляют по формулам:

s_y₁ = A₁(H - 0,5t),

s_y₂ = A₂0,5t,

s_y₃ = A₃₁[H - 0,5(b_e₁ + R + t)],

s_y₄ = A₃₂0,5[b_e₂ + y_н + (R + t)],

s_y₅ = A₄[H - 0,5(C₁ + t + R)],

s_y₆ = A₅[0,5(C₂ + t + R)],

y_из,н = x_из,н = R + t - y_из,в,

s_y₇ = 2A₆(H - y_из,в),

s_y₈ = 2A₆y_из,в,

y_в = H - y_н.

Б.2.2.8 Момент инерции относительно оси x-x вычисляют по формуле

Б.2.2.9 Момент сопротивления относительно оси y-y и радиус инерции вычисляют по формулам:

Б.2.2.10 Геометрические характеристики редуцированного сечения при изгибе относительно оси y-y при сжатых отгибах (рисунок Б.12) вычисляют по формулам:

где

;

Рисунок Б.12 - Сечение C-образного профиля, изгибаемого

относительно оси y-y, при сжатых отгибах полок

Б.2.2.11 Одновременно со сжатым отгибом сжаты и части полок.

где

;

Б.2.2.12 Площадь сечения редуцированного профиля вычисляют по формулам:

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t]t,

A₄ = [c₁ - (R + t) - x]t,

A₅ = [c₂ - (R + t) - x]t,

где D = 2(R + t);

d = 2R;

Б.2.2.13 Положение ц.т сечения и геометрических характеристик вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенных площадей отгиба полок A₄, A₅.

Б.2.2.14 Сечение из C-образного профиля, изгибаемого относительно оси y-y, при сжатых стенках приведено на рисунке Б.13.

Рисунок Б.13 - Сечение C-образного профиля, изгибаемого

относительно оси y-y, при сжатой стенке

Б.2.2.15 Расчетную ширину сжатой стенки профиля

вычисляют по формуле

где

;

Б.2.2.16 Площадь редуцированного сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t)]t,

A₄ = [c₁ - (R + t) - x]t,

A₅ = [c₂ - (R + t) - x]t,

где D = 2(R + t);

d = 2R;

Б.2.2.17 Положение ц.т сечения и геометрические характеристики относительно оси y-y вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади стенки профиля A₃.

Б.2.2.18 Момент сопротивления относительно оси y-y вычисляют по формулам:

Радиус инерции вычисляют по формулам:

Б.2.2.19 Сечение C-образного центрально сжатого профиля приведено на рисунке Б.14.

Рисунок Б.14 - Схема редуцированного сечения

C-образного центрально сжатого профиля

Б.2.2.20 Эффективную ширину полки при расчете профиля по несущей способности рассчитывают по приведенной ниже формуле при условии, что коэффициент снижения несущей способности ребра жесткости полки вследствие потери устойчивости формы сечения ребра

. Это возможно при приведенной гибкости ребра

, при больших значениях приведенной гибкости следует проводить редуцирование толщины ребра жесткости и примыкающей к нему части полки.

Эффективную ширину полки при расчете профиля по несущей способности рассчитывают по формулам при относительной гибкости стенки:

где

X = b - b_ef.

Б.2.2.21 Сжатая стенка профиля

Эффективную ширину полки при расчете профиля по несущей способности вычисляют по формулам:

X_с = b - b_ef.

Б.2.2.22 При сжатых отгибах полок верхняя

и нижняя

. Эффективную ширину отгиба при расчете профиля по несущей способности вычисляют по формуле

где

Б.2.2.23 Редуцированную площадь сжатого сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - X]t,

A₂ = [B₂ - 2(R + t) - X]t,

A₃ = [H - 2(R + t) - X₂]t,

A₄ = [c₁ - (R + t) - X₃]t,

A₅ = [c₂ - (R + t) - X₃]t,

где D = 2(R + t);

d = 2R;

Б.2.2.24 Положение ц.т сечения и геометрические характеристики вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади поясов, стенки и отгибов.

Б.2.3 Сечение

профиля, изгибаемого относительно оси x-x, при сжатой верхней полке приведено на рисунке Б.15.

Рисунок Б.15 - Схема редуцированного сечения

профиля, изгибаемого относительно

оси x-x, при сжатой верхней полке

Б.2.3.1 Эффективную ширину полки при расчете профиля по несущей способности рассчитывают по приведенной ниже формуле при условии, что коэффициент снижения несущей способности ребра жесткости полки вследствие потери устойчивости формы сечения ребра

. Это возможно при приведенной гибкости ребра

- при относительной гибкости стенки

;

- при относительной гибкости стенки

;

где

;

X = b - b_ef.

Б.2.3.2 Площадь элементов редуцированного поперечного сечения (рисунок Б.16) вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t) - h₂]0,5t,

A₄ = h₁t,

A₅ = 2lt,

A₆ = [c₁ - (R + t)]t,

A₇ = [c₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Рисунок Б.16 - Схема редуцированного

сечения

профиля

Б.2.3.3 Положение ц.т сечения вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади верхнего пояса A₁.

Б.2.3.4 При изгибе помимо сжатой полки сжимается также часть стенки

Б.2.3.5 Коэффициент влияния напряженного состояния пластинки

, ограниченной полкой и ребром жесткости стенки y_н; y_в принимают из расчета редуцированного сжатого верхнего пояса:

где

;

b_e₂ = b_ef - b_e₁.

Б.2.3.6 Геометрические характеристики редуцированного сечения при изгибе относительно оси x-x

Площадь элементов редуцированного поперечного сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃₁ = (b_e₁ - R - t)t,

X₁ = e - b_ef,

где e = 0,5(H - 2(R + t) - h₂);

A₃₂ = b_e₂t,

A₃ = e·t,

A₄ = 2l·t + h₁,

где

;

A₅ = [c₁ - (R + t)]t,

A₆ = [c₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.3.7 Положение ц.т сечения (относительно нижней грани B₂) вычисляют по формулам:

s₁ = A₁(H - 0,5t),

s₂ = A₂0,5t,

s₃₁ = A₃₁(H - R - t - 0,5b_e₁),

s₃₂ = A₃₂(0,5b_e₂ + h₂ + e + R + t),

s₃ = A₃(0,5e + R + t),

s₅ = A₄0,5H,

s₆ = A₅(H - 0,5(C₁ + t + R),

s₇ = A₆[0,5(C₂ + t + R)],

s_y₈ = 2A₇(H - y_из,н),

s_y₉ = 2_из,нA₇,

Б.2.3.8 Момент инерции относительно оси x-x вычисляют по формуле:

ИС NORMPROD: примечание.

Формула дана в соответствии с официальным текстом документа.

Б.2.3.9 Момент сопротивления относительно оси x-x вычисляют по формулам:

Б.2.3.10 Сечение

профиля, изгибаемого относительно оси y-y, приведено на рисунке Б.17.

Рисунок Б.17 - Схема полного сечения

профиля при изгибе

Б.2.3.11 Расчетную ширину сжатого отгиба при расчете профиля по несущей способности при изгибе относительно оси у-у вычисляют по формуле

Б.2.3.12 Эффективную ширину отгиба полки при расчете профиля по несущей способности

вычисляют по формулам:

где

;

Б.2.3.13 Одновременно со сжатым отгибом сжаты и части полок:

где

;

Б.2.3.14 Площадь редуцированных элементов сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - X]t,

A₂ = [B₂ - 2(R + t) - X]t,

A₃ = [H - 2(R + t) - h₂]0,5t,

A₄ = h₁t,

A₅ = lt,

где

где D = 2(R + t);

d = 2R;

Б.2.3.15 Положение ц.т сечения вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенных площадей верхнего пояса A₆, A₇.

Б.2.3.16 Ширину расчетной пластинки сжатой стенки при расчете профиля по несущей способности при изгибе относительно оси y-y (рисунок Б.18) вычисляют по формулам:

Рисунок Б.18 - Схема редуцированного

сечения

профиля

где

;

где

;

X₂ = h_в1 - h_ef.

Б.2.3.17 Площадь редуцированных элементов поперечного сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t) - h₁ - X₁]0,5t,

A₅ = lt,

где

;

A₆ = [c₁ - (R + t) - x]t,

A₇ = [c₂ - (R + t) - x]t,

где D = 2(R + t);

d = 2R;

Б.2.3.18 Положение ц.т сечения вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенных площадей верхнего пояса A₆, A₇.

Б.2.3.19 Сечение

профиля при центральном сжатии приведено на рисунке Б.19.

Рисунок Б.19 - Схема редуцированного сечения

центрально сжатого профиля

Б.2.3.20 Площадь редуцированного сечения при центральном сжатии вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - X]t,

A₂ = [B₂ - 2(R + t) - X]t,

A₃ = [H - 2(R + t) - h₂ - X₁]0,5t,

A₄ = (h₁ - x₂)t,

A₅ = lt,

A₆ = [c₁ - (R + t) - x₃]t,

A₇ = [c₂ - (R + t) - x₃]t,

где D = 2(R + t);

d = 2R;

Б.2.3.21 Положение ц.т сечения определяют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади поясов и стенок.

Б.2.4 Сечение Z-образного изгибаемого профиля (рисунок Б.20)

Рисунок Б.20 - Схема сечения

Z-образного изгибаемого профиля

Б.2.4.1 Эффективную ширину полки при расчете профиля по несущей способности рассчитывают по приведенной ниже формуле при условии, что коэффициент снижения несущей способности ребра жесткости полки вследствие потери устойчивости формы сечения ребра

. Это возможно при приведенной гибкости ребра

Эффективную ширину полки при расчете профиля, изгибаемого относительно оси y-y по несущей способности, вычисляют по формуле

- при относительной гибкости стенки

;

- при относительной гибкости стенки

;

где

;

X = b - b_ef.

Б.2.4.2 Площадь редуцированного сечения при изгибе вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t)]t,

A₄ = [c₁ - (R + t)]t,

A₅ = [c₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.4.3 Положение ц.т сечения вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади верхнего пояса.

Б.2.4.4 При изгибе помимо сжатой полки сжимается также часть стенки (рисунок Б.21).

Рисунок Б.21 - Схема редуцированного

сечения Z-образного профиля

y_н; y_в - принимают из расчета при сжатии верхнего пояса

где

;

X = b - b_ef.

Б.2.4.5 Площадь редуцированного сечения при изгибе вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - x]t,

A₂ = [B₂ - 2(R + t)]t,

A₃₁ = [b_e₁ - (R + t]t,

A₃₂ = [b_e₂ + y_н - (R + t)]t,

A₄ = [c₁ - (R + t)]t,

A₅ = [c₂ - (R + t)]t,

где D = 2(R + t);

d = 2R;

Б.2.4.6 Положение ц.т сечения (относительно нижней грани B₂) вычисляют по формулам:

s₁ = A₁(H - 0,5t),

s₂ = A₂0,5t,

s₃ = A₃₁{H - [b_e₁ - (R + t)]0,5 - (R + t)},

s₄ = A₃₂[b_e₂ + y_н - (R + t)]0,5 + (R + t),

s₅ = A₄[H - 0,5(C₁ + t + R)],

s₆ = A₅0,5(C₂ + t + R),

y_из,н = x_из,н = R + t - y_из,в,

ИС NORMPROD: примечание.

Формулы даны в соответствии с официальным текстом документа.

y₇ = (H - y_из,в)A₆,

y₈ = y_из,вA₆,

y_в = H - y_н.

Б.2.4.7 Момент инерции редуцированного сечения при изгибе относительно оси x-x вычисляют по формуле

Б.2.4.8 Момент сопротивления относительно оси x-x, радиус инерции вычисляют по формулам:

Б.2.4.9 Сечение из Z-образного профиля, изгибаемого относительно оси y-y, приведено на рисунке Б.22.

Рисунок Б.22 - Схема сечения Z-образного профиля,

изгибаемого относительно оси y-y

Б.2.4.10 Расчетную ширину сжатого отгиба при расчете профиля по несущей способности при изгибе относительно оси y-y вычисляют по формуле

Б.2.4.11 Эффективную ширину отгиба при расчете профиля по несущей способности вычисляют по формулам:

где

;

Б.2.4.12 Одновременно со сжатым отгибом сжаты и части полок:

где

;

при

Б.2.4.13 Площадь сечения профиля вычисляют по формулам:

A₁ = [B₁ - 2(R + t)]t,

A₂ = [B₂ - 2(R + t)]t,

A₃ = [H - 2(R + t]t,

A₄ = [c₁ - (R + t) - x]t,

A₅ = [c₂ - (R + t) - x]t,

где D = 2(R + t);

d = 2R;

Б.2.4.14 Положение ц.т сечения и геометрических характеристик вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенных площадей отгиба полок A₄, A₅.

Б.2.4.15 Сечение Z-образного центрально сжатого профиля приведено на рисунке Б.23.

Рисунок Б.23 - Схема сечения Z-образного

центрально сжатого профиля

Б.2.4.16 При сжатых полках профиля, верхней

и нижней

, эффективную ширину полки при расчете профиля по несущей способности вычисляют по формулам:

- при относительной гибкости стенки

;

- при относительной гибкости стенки

;

где

;

X = b - b_ef.

Б.2.4.17 При сжатых стенках профиля

эффективную ширину полки при расчете профиля по несущей способности вычисляют по формулам:

X₃ = b - b_ef.

Б.2.4.18 При сжатых отгибах полок, верхней

и нижней

, эффективную ширину отгиба при расчете профиля по несущей способности

вычисляют по формулам:

где

Б.2.4.19 Редуцированную площадь сжатого сечения вычисляют по формулам:

A₁ = [B₁ - 2(R + t) - X₁]t,

A₂ = [B₂ - 2(R + t) - X₂]t,

A₃ = [H - 2(R + t) - X₃]t,

A₄ = [c₁ - (R + t) - X₄]t,

A₅ = [c₂ - (R + t) - X₄]t,

где D = 2(R + t);

d = 2R;

Б.2.4.20 Положение ц.т сечения и геометрические характеристики вычисляют по формулам для определения геометрических сечений полного сечения профиля с учетом уменьшенной площади поясов, стенки и отгибов.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/6/gost_72266.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
