3.2
3.3
3.4 коммутационный центр: Точка консолидации в виде отдельно стоящих шкафа(ов) или стойки (стоек) с установленными в них коммутационными панелями и активным оборудованием.
3.5
3.6
3.7 этажный коммутационный центр (горизонтальный коммутационный центр): Коммутационный центр, ближайший по топологии сети к рабочему месту пользователя.
3.8 коммутационный центр здания (магистральный коммутационный центр): Коммутационный центр, обеспечивающий связь других коммутационных центров между собой и/или с точкой внешнего подключения здания.
Примечание - Возможно совмещение назначения коммуникационных центров. Например, коммутационный центр здания может быть одновременно этажным коммутационным центром.
3.9
3.10 оконечное оборудование: Оборудование, подключаемое к СКС, но не являющееся оборудованием рабочего места пользователя.
Примечание - Примером такого оборудования являются сетевые принтеры или датчики пожарной/охранной сигнализации.
3.11
4.1 Общие положения
Горизонтальная подсистема СКС является неотъемлемой частью слаботочной системы, соединяющей коммутационную панель в этажном коммутационном центре и телекоммуникационную розетку на рабочем месте пользователя. В отдельных случаях возможно непосредственное подключение оконечного оборудования без использования телекоммуникационных розеток.
Примечание - Например, IP-видеокамеры могут подключаться непосредственно к кабелю, ведущему к этажному коммутационному центру, без использования телекоммуникационных розеток.
Горизонтальная подсистема СКС находится ближе всего к пользователю (к рабочим местам пользователей слаботочной системы) из всех функциональных элементов кабельной системы, что осложняет ее обслуживание и изменение в уже эксплуатирующейся слаботочной системе. Данный фактор следует учитывать при проектировании, планировании монтажа и эксплуатации СКС.
При проектировании и монтаже необходимо строго соблюдать требования производителей к максимальной длине кабелей, с учетом коммутационных шнуров на рабочих местах пользователей и в этажных коммутационных центрах, а также требования к механическим нагрузкам на кабель при монтаже и эксплуатации.
4.2 Состав горизонтальной подсистемы структурированной кабельной системы
В горизонтальную подсистему структурированной кабельной системы входят следующие элементы:
- кабели горизонтальной подсистемы;
- телекоммуникационные розетки на рабочих местах;
- коммутационные панели в этажном коммутационном центре;
- коммутационные шнуры (патч-корды) и кроссировочные перемычки в этажном коммутационном центре.
Виды и типы кабелей, а также коммутационные шнуры, используемые для подключения оборудования на рабочих местах пользователей, и коммутационные шнуры в этажном коммутационном центре должны соответствовать друг другу. При этом возможно использование различных типов кабелей в стационарной части горизонтальной подсистемы и в коммутационных шнурах в соответствии с рекомендациями производителей кабелей и используемого оборудования.
Примечание - Например, при изготовлении коммутационных шнуров предпочтительно использовать гибкую витую пару, но в то же время использование гибкой витой пары при создании протяженной стационарной части горизонтальной подсистемы СКС не рекомендуется.
4.3 Топология горизонтальной подсистемы СКС
Основной топологией горизонтальной подсистемы является "звезда" - слаботочная система, в которой все устройства присоединены к центральному устройству (ГОСТ Р 56571-2015, пункт 3.13).

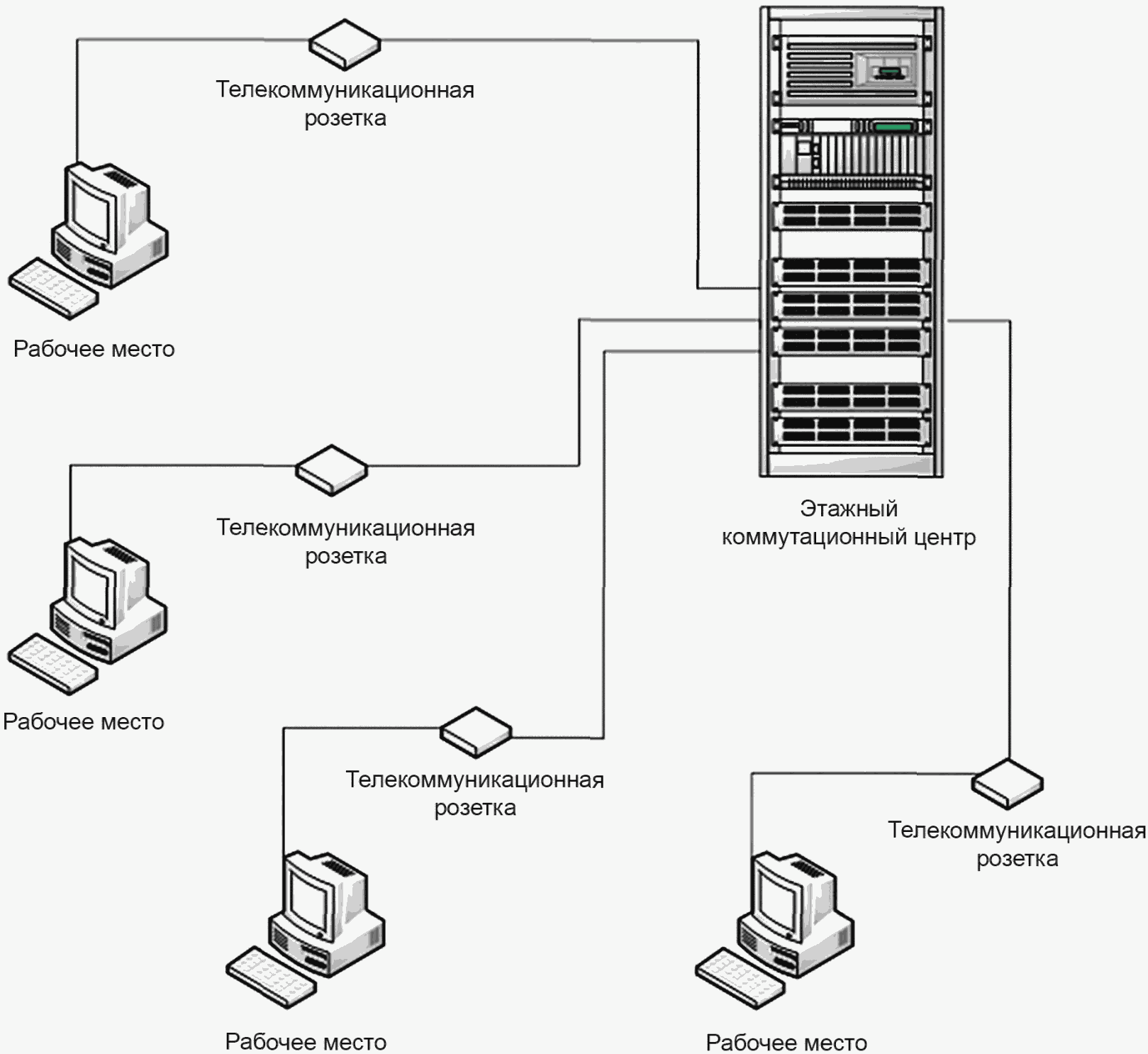

Телекоммуникационные розетки на рабочих местах соединяются с коммутационной панелью в этажном коммутационном центре. Для реализации других топологий могут использоваться кросс-соединения в этажном коммутационном центре (см. рисунок 1).
При этом отдельные части горизонтальной подсистемы СКС, расположенные на разных этажах и/или подключенные к разным этажным коммутационным центрам, рассматриваются как отдельные "звезды", соединенные магистральной подсистемой СКС.
![]() Этажный коммутационный центр (горизонтальный коммутационный центр) является ближайшим по топологии сети коммутационным центром к рабочим местам пользователей или точкам подключения оконечного оборудования. В этажном коммутационном центре размещаются коммутационные панели, в которые сходятся кабели от телекоммуникационных розеток на рабочих местах пользователей и точек подключения оконечного оборудования. Кроме этого, в этажном коммутационном центре осуществляется два вида подключений:
- подключение активного оборудования к горизонтальной кабельной подсистеме;
- коммутация горизонтальной и магистральной подсистем.
В зависимости от структуры сети возможно логическое совмещение коммутационных центров различного уровня в одном. То есть один и тот же коммутационный центр может являться как этажным коммутационным центром, так и магистральным коммутационным центром (осуществляющим связь других коммутационных центров друг с другом) и/или точкой внешнего подключения здания. В случае такого совмещения в пределах одного шкафа следует подключать кабели, относящиеся к различным подсистемам, к разным коммутационным панелям, с соответствующей маркировкой.
Этажный коммутационный центр необходимо размещать в запирающихся помещениях с контролируемым доступом. При размещении коммутационного центра в общественном помещении следует использовать запирающиеся телекоммуникационные шкафы.
Кросс-соединения между коммутационными панелями в коммутационных центрах позволяют создавать сети различной топологии в СКС. Следует минимизировать общее количество кросс-соединений между оборудованием пользователей на рабочих местах или оконечным оборудованием.
В случае использования многопортовых коннекторов нужно следовать рекомендациям производителя оборудования и, при необходимости, использовать дополнительные коммутационные панели для сохранения универсальности подключений. Такой подход сохраняет возможность гибкого переключения между различными задачами, решаемыми СКС, и облегчает дальнейшую эксплуатацию.
7.1 Тип кабеля СКС
Типы кабелей, соответствующих необходимой среде передачи в структурированной кабельной системе, выбирают в соответствии с требованиями задач, для решения которых создается данная СКС.
7.2 Допустимая длина кабеля
Следует учитывать минимальную и максимальную длины кабеля в сегменте от активного оборудования до оборудования пользователя или оконечного оборудования. Допустимые значения длины кабельных сегментов выбирают в соответствии с используемыми технологиями и рекомендациями производителей кабелей и активного оборудования.
В большинстве случаев длина кабельного сегмента на основе витой пары от коммутационной панели до телекоммуникационной розетки не должна превышать 90 м и должна быть не менее 15 м. Общая длина трассы между активным оборудованием и оборудованием пользователя на рабочем месте не должна превышать 100 м, включая длину коммутационных шнуров в этажном коммутационном центре и на рабочем месте пользователя. Следует учитывать, что при использовании более скоростных протоколов связи (Гбит/с и выше) допустимая длина кабеля уменьшается, в этом случае необходимо следовать рекомендациям производителей оборудования.
С целью обеспечения минимальной необходимой длины кабеля и возможности изменений конфигурации в будущем рекомендуется оставлять запас кабеля в этажном коммутационном центре и на рабочем месте пользователя. Запас кабеля учитывается в общей длине сегментов.
7.3 Шунтированные отводы
Шунтированный отвод представляет собой метод разводки одной физической линии связи на несколько устройств. В структурированной кабельной системе шунтированные отводы не применяют. Слаботочные кабельные системы, в которых в соответствии с технологией подключения используется одна линия на несколько устройств, не являются СКС, а относятся к специализированным кабельным системам и находятся вне области применения настоящего стандарта.
