"ГОСТ Р 56420.3-2015 (ИСО 25745-3:2015). Национальный стандарт Российской Федерации. Лифты, эскалаторы и конвейеры пассажирские. Энергетические характеристики. Часть 3. Расчет энергопотребления и классификация энергетической эффективности эскалаторов и пассажирских конвейеров"
(утв. и введен в действие Приказом Росстандарта от 05.06.2015 N 562-ст)

1 ПОДГОТОВЛЕН Некоммерческим партнерством "Российское лифтовое объединение", Закрытым акционерным обществом "Эскомстроймонтаж-сервис" на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 209 "Лифты, эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2015 г. N 562-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 25745-3:2015 "Энергетическая эффективность лифтов, эскалаторов и пассажирских конвейеров. Часть 3: Расчет энергопотребления и классификация эскалаторов и пассажирских конвейеров" (ISO 25745-3:2015 "Energy performance of lifts, escalators and moving walks - Part 3: Energy calculation and classification for escalators and moving walks", IDT).

При этом дополнительные требования, показатели, фразы, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВЗАМЕН ГОСТ Р 54764-2011 в части расчета энергопотребления и классификации энергетической эффективности эскалаторов и пассажирских конвейеров

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Разработка настоящего стандарта обусловлена быстро растущей потребностью в рациональном и эффективном использовании энергии.

Целью настоящего стандарта является установка нормативных требований по определению и оценке энергопотребления эскалаторов и пассажирских конвейеров и классификация их энергетической эффективности.

Настоящий стандарт определяет:

a) метод оценки потребления энергии эскалаторами и пассажирскими конвейерами;

b) метод энергетической классификации применительно к новым, существующим или модернизированным эскалаторам и пассажирским конвейерам;

c) рекомендации по снижению энергопотребления эскалаторов и пассажирских конвейеров.

Настоящий стандарт может использоваться в качестве руководства:

- для монтажных организаций и компаний, осуществляющих техническое обслуживание эскалаторов и пассажирских конвейеров;

- для специалистов при разработке конструкций эскалаторов и пассажирских конвейеров;

- инспекторов и специалистов организаций энергоснабжения.

Общее потребление энергии в течение всего срока службы эскалаторов и пассажирских конвейеров складывается из энергии, расходуемой при их изготовлении, монтаже, эксплуатации и утилизации. В настоящем стандарте рассматривается только эксплуатационная (в рабочем состоянии и в состоянии ожидания) энергетическая эффективность.

Численные значения коэффициентов для расчета энергетических показателей, представленные в таблицах 2 и А.2.1, установлены Техническим комитетом ISO/TC 178, подкомитет WC 10, на основании исследований более 300 типовых эскалаторов и пассажирских конвейеров.

Настоящий стандарт входит в группу стандартов ИСО под общим заголовком "Лифты, эскалаторы и пассажирские конвейеры. Энергетические характеристики":

- Часть 1: Измерение и верификация;

- Часть 2: Энергетический расчет и классификация для лифтов;

- Часть 3: Энергетический расчет и классификация для эскалаторов и пассажирских конвейеров.

1.1 Настоящий стандарт устанавливает методы оценки энергопотребления и методы определения класса энергетической эффективности эскалаторов и пассажирских конвейеров.

1.2 Настоящий стандарт распространяется на новые, модернизированные и находящиеся в эксплуатации эскалаторы и пассажирские конвейеры: горизонтальные длиной до 60 м и наклонные высотой до 8 м.

1.3 Настоящий стандарт рассматривает энергетическую эффективность оборудования эскалаторов и пассажирских конвейеров в процессе эксплуатации (в рабочем состоянии и в состоянии ожидания) с учетом энергопотребления системы управления и энергозатрат на освещение гребенок входных площадок, зазоров ступеней, индикаторов направления движения.

1.4 Настоящий стандарт не охватывает энергетические аспекты, связанные с вспомогательным оборудованием, такие как:

a) освещение, за исключением осветительных приборов по 1.3;

b) вентиляция и обогрев;

c) аварийная сигнализация и аварийное энергоснабжение;

d) охрана окружающей среды;

e) другие электрические нагрузки, не связанные с эскалатором или пассажирским конвейером.

1.5 Настоящий стандарт может быть использован для оценки энергопотребления эскалаторов и пассажирских конвейеров по 1.2, оценки энергетической эффективности зданий и сооружений, в которых установлены эскалаторы и пассажирские конвейеры, а также в целях повышения энергетической эффективности при модернизации или замене эскалаторов и пассажирских конвейеров.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 54765, а также следующие термины с соответствующими определениями:

3.1.1 базовая мощность, энергия: Мощность, энергия, рассчитанные для базовых режимов и параметров эскалаторов и пассажирских конвейеров.

3.1.2 базовые параметры, режимы работы: Усредненные показатели, полученные на основании исследований более 300 типовых эскалаторов и пассажирских конвейеров.

3.1.3 вспомогательное оборудование: Оборудование, выполняющее вспомогательные функции - освещение, вентиляцию, обогрев, аварийную сигнализацию, аварийную подачу электропитания.

3.1.4 вспомогательная энергия: Энергия, потребляемая вспомогательным оборудованием.

3.1.5 класс энергетической эффективности: Характеристика эскалатора/пассажирского конвейера, отражающая его энергетическую эффективность.

3.1.6

3.1.7 период приработки: Время работы эскалатора/пассажирского конвейера, необходимое для того, чтобы механические компоненты достигли оптимальных рабочих характеристик.

3.1.8 режим автоматического пуска: Состояние, в котором эскалатор/пассажирский конвейер остается неподвижным с поданным на него электропитанием и готов к началу движения при обнаружении пассажира датчиками системы управления.

3.1.9 режим малой скорости: Работа эскалатора/пассажирского конвейера без нагрузки при скорости ступеней, пластин или ленты ниже номинальной.

3.1.10 режим ожидания: Состояние, в котором эскалатор/пассажирский конвейер остается неподвижным с поданным на него электропитанием и может быть приведен в движение обслуживающим персоналом.

3.1.11 режим работы без нагрузки (холостой режим): Работа эскалатора/пассажирского конвейера с номинальной скоростью без пассажиров.

3.1.12 режим работы под нагрузкой (рабочий режим): Работа эскалатора/пассажирского конвейера при транспортировании пассажиров.

3.1.13 состояние отключения электропитания: Состояние, при котором электропитание отключено от изделия сетевым выключателем.

3.1.14 удельное энергопотребление эскалатора/пассажирского конвейера: Энергопотребление при перемещении одного пассажира на расстояние 1 м по вертикали/горизонтали.

3.1.15

3.2 Обозначения

В настоящем стандарте использованы обозначения согласно таблице 1.

4.1 Эскалаторы и пассажирские конвейеры, производимые на территории Российской Федерации, а также импортируемые в Российскую Федерацию, в прилагаемой к ним технической документации могут содержать информацию о классе их энергетической эффективности.

4.2 Определение класса энергетической эффективности эскалаторов и пассажирских конвейеров осуществляется производителем, импортером, эксплуатирующей или экспертной организациями в соответствии с настоящим стандартом на основе следующих принципов:

- определение показателей энергопотребления, используемых при установлении класса энергетической эффективности эскалатора или пассажирского конвейера;

- применение следующих обозначений для классов энергетической эффективности эскалаторов и пассажирских конвейеров: "A+++", "A++", "A+", "B", "C", "D", "E" (класс "A+++" соответствует наибольшей энергетической эффективности, класса "E" - наименьшей энергетической эффективности);

- обеспечение единого подхода к процедурам определения классов энергетической эффективности, включая проведение измерений по определению показателей энергопотребления и оформлению документов о результатах.

4.3 Значения показателей энергопотребления и классов энергетической эффективности эскалаторов и пассажирских конвейеров определяются на основе измерений и расчетов для единичной установки без учета затрат энергии на управление группами машин.

4.4 Энергопотребление эскалаторов и пассажирских конвейеров определяется как измеренная или рассчитанная потребляемая мощность, умноженная на расчетный период времени.

Методы оценки энергопотребления, приведенные в приложении А, основаны на использовании усредненных значений базовых показателей.

Энергопотребление конкретных эскалаторов и пассажирских конвейеров может отличаться от расчетных значений, поскольку определяется фактическими пассажиропотоками.

4.5 Отчет по результатам определения показателей энергопотребления эскалаторов и пассажирских конвейеров должен быть оформлен и содержать информацию в соответствии с разделом 6.

5.1 Методика классификации энергетической эффективности

Классификация энергетической эффективности эскалатора или пассажирского конвейера осуществляется в три этапа:

a) Определение энергетической эффективности:

- определение базисной мощности, соответствующей конкретному изделию (см. 5.2);

- расчет или измерение мощности, потребляемой конкретным изделием (см. 5.3);

- расчет показателя энергетической эффективности (см. 5.4).

b) Определение показателей энергосбережения режима работы и экономичности энергопотребления при транспортировании пассажиров для конкретного изделия (см. 5.5).

c) Определение класса энергетической эффективности (см. 5.6).

5.2 Расчет базисной мощности

Расчетная мощность эскалатора или пассажирского конвейера, работающего без нагрузки (холостой режим), складывается из:

- мощности, потребляемой поручневыми устройствами P_{x пор};

- мощности, потребляемой системой несущего полотна P_{x пол};

- мощности, потребляемой системой управления P_{x упр}.

Расчет производится по следующим формулам:

Примечания

1 Обозначения и размерность величин - в соответствии с таблицей 1.

2 Для горизонтального пассажирского конвейера .

3 Базовое значение P_{x упр} принимается равным 0,4 кВт.

Базисные значения потребляемой мощности P_{x баз} в зависимости от высоты подъема H (длины транспортирования пассажиров L), угла наклона трассы , скорости движения несущего полотна и поручней V определяются по вышеприведенным формулам при подстановке в них базовых значений параметров из таблицы 2.

Результаты расчета базисных значений мощности для характерных значений H (L), , V приведены в таблице А.2.1.

5.3 Расчет или измерение фактической потребляемой мощности

Для расчета мощности, потребляемой конкретным изделием, может быть использована модель расчета по 5.2. В этом случае базовые значения параметров из таблицы 2 заменяются значениями для конкретного изделия.

Допускается применять другие обоснованные методы расчета.

Фактическая потребляемая мощность применительно к существующим эскалаторам или пассажирским конвейерам может определяться также путем измерения по ГОСТ Р 56420.1 (ИСО 25745-1:2012):

- после окончания периода приработки работы продолжительностью в 1000 ч;

- после непрерывной работы не менее 30 мин;

- при температуре окружающей среды от 10 °C до 30 °C.

При расчете и/или измерении должна учитываться мощность, расходуемая на освещение гребенок входных площадок, подсветку зазоров ступеней и индикаторов направления движения.

Результаты расчета или измерения фактической потребляемой мощности обозначаются как P_{x факт}.

5.4 Расчет показателя энергетической эффективности

Показатель энергетической эффективности П_эф определяется отношением фактической потребляемой мощности P_{x факт} (см. 5.3) к базисной мощности P_{x баз} (см. 5.2) по формуле

5.5 Расчет показателей энергосбережения режима работы и экономичности энергопотребления при транспортировании пассажиров

5.5.1 Расчет показателя энергосбережения режима работы

Энергосбережение при работе эскалаторов и пассажирских конвейеров обеспечивается применением энергосберегающих режимов работы, при которых в периоды отсутствия пассажиров несущее полотно движется с пониженной скоростью или останавливается. В случае остановки привод может оставаться под напряжением в режиме ожидания, в режиме автоматического пуска или обесточиваться.

Эффективность энергосбережения зависит от продолжительности действия мер экономии электроэнергии для конкретного эскалатора или пассажирского конвейера и определяется показателем энергосбережения режима работы П_эр, который представляет собой отношение фактической потребляемой энергии в конкретном энергосберегающем режиме работы E_{p факт} к энергии E_{p баз}, потребляемой в базовом режиме работы эскалатора или пассажирского конвейера

В качестве базового режима работы принят режим работы, при котором несущее полотно в течение 12 ч движется с номинальной скоростью и еще 12 ч эскалатор или пассажирский конвейер находится в состоянии ожидания.

Расчет показателей эффективности базового режима и характерных энергосберегающих режимов приведен в таблице 3. Потребление энергии рассчитано согласно приложению А, таблица А.3, для эскалатора высотой подъема 4,5 м. Данная методика может использоваться также для расчета показателей энергосбережения других режимов работы.

Показатель энергосбережения режима работы носит информационный характер и не влияет на показатель энергетической эффективности П_эф.

Показателем экономичности энергопотребления эскалатора по ГОСТ 4.476 является удельный расход энергии при транспортировании одного пассажира на высоту один метр, определяемый по фактическому (рассчитанному или измеренному) энергопотреблению эскалатора под нагрузкой E_гр и количеству перевезенных пассажиров N на высоту H за интервал времени 1 ч по формуле

где E_1-1 - "чистая" энергия, необходимая для подъема одного человека массой m_пасс = 75 кг на высоту 1 м

Показатель П_ээ носит информационный характер и не применяется к горизонтальным пассажирским конвейерам.

5.6 Классификация энергетической эффективности

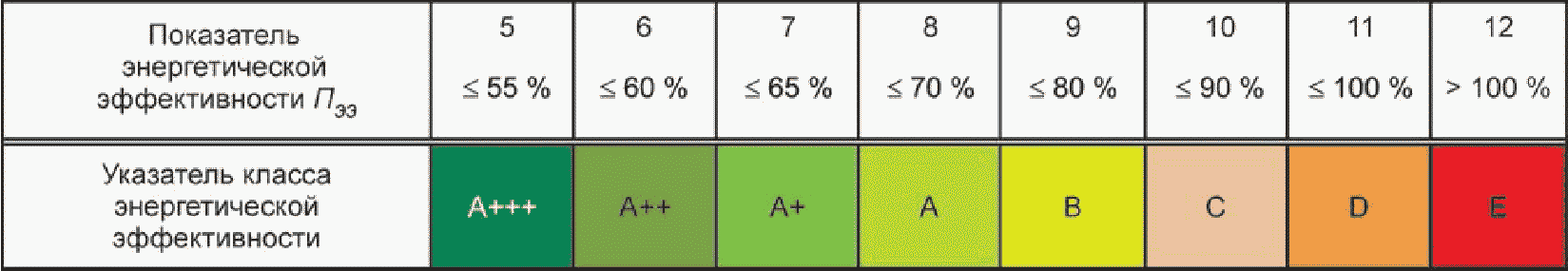

Для классификации энергетической эффективности применяются описываемые ниже указатели.

a) Указатель класса энергетической эффективности отражает энергетические потери в отдельных узлах и системах эскалатора/пассажирского конвейера. В целях классификации используются обозначения в диапазоне от A+++ до E, где A+++ - наивысшая эффективность. Принято, что базовое потребление энергии согласно таблице А.2 является энергетической эффективностью класса D и составляет 100%.

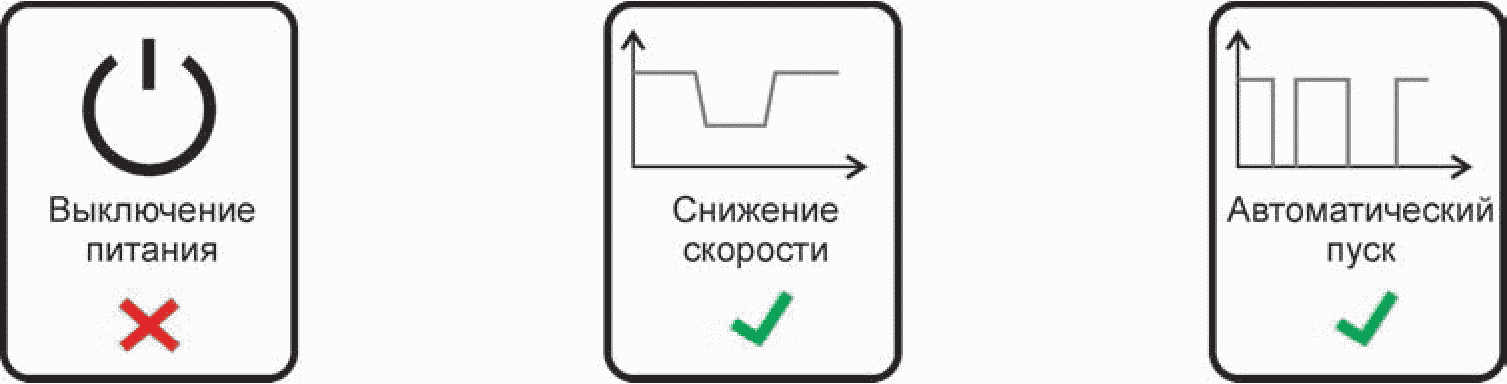

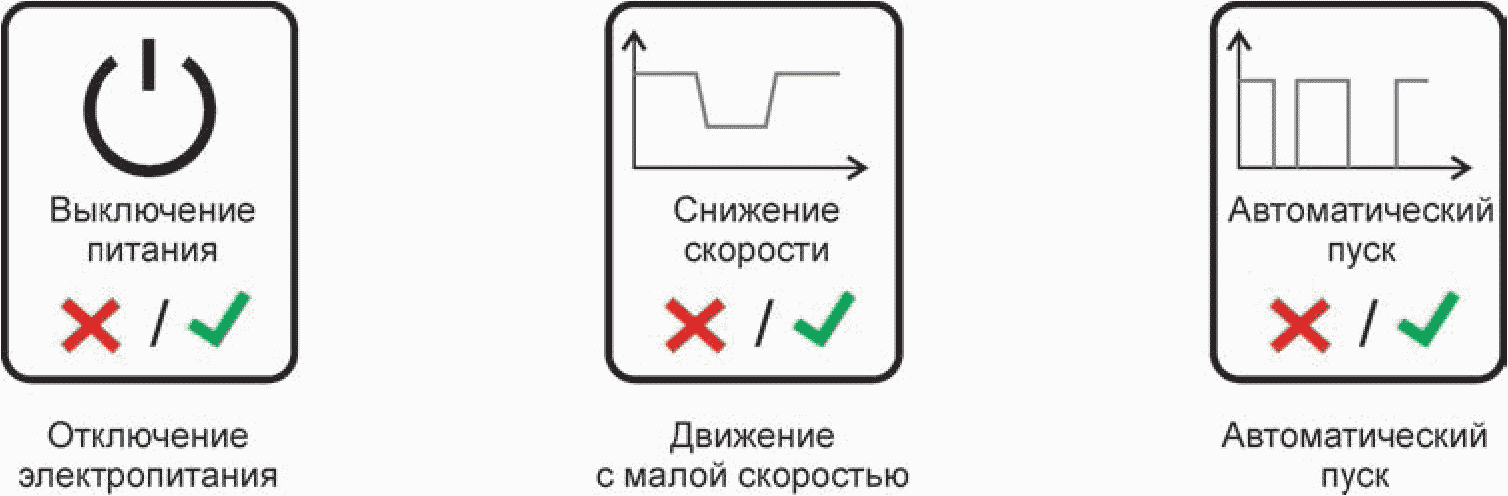

b) Указатель режима работы (графический символ) определяет способность изделия работать в одном или более режимах работы, представленных на рисунке 1.

Примечание - Возможность реализации режима определяется маркировочным знаком или

E_уд = ________, кВт·ч/(чел.·ч^-1·м)

П_ээ = ________, %.

Примечание - Пробелы заполняются показателями, рассчитанными по формулам 6 и 7.

Указатель энергетической эффективности вспомогательного оборудования для эскалатора/пассажирского конвейера не определен.

Измерение потребляемой мощности вспомогательным оборудованием для энергетической классификации не предусмотрено.

6.1 Документация по энергоэффективности

Результаты оценки энергетической эффективности должны быть документально оформлены и содержать следующую информацию:

a) техническую характеристику эскалатора или пассажирского конвейера;

b) расчетную или измеренную мощность в ненагруженном состоянии;

c) указатель класса энергетической эффективности;

d) указатель (указатели) эффективности режима работы.

6.2 Примеры

Пример 1. Эскалатор нормального режима работы с высотой подъема 4,5 м, с углом наклона 30° и номинальной скоростью V = 0,5 м/с. Потребляемая мощность в холостом режиме 1,78 кВт, что составляет 1,78/2,505 = 71% от базового значения по таблице А.2 и соответствует классу B энергетической эффективности. Эскалатор работает в режиме автоматического пуска и снижения скорости в отсутствие пассажиров.

Отчет по энергоэффективности должен содержать следующие показатели:

Удельный расход электроэнергии при транспортировании пассажиров E_уд = 3,489·10^-4, кВт·ч/(чел.·ч^-1·м), эффективность экономии энергии П_ээ = 58%.

Отчет по энергоэффективности должен содержать следующие показатели:

А.1 Общие сведения

А.1.1 Предварительные замечания

Формулы, приведенные в приложении А, применимы ко всем эскалаторам и пассажирским конвейерам.

А.1.2 Стандартные значения показателей энергопотребления

Стандартные значения показателей энергопотребления приведены для оценки энергопотребления при проектировании. Стандартные значения определены как средние значения по данным изготовителей эскалаторов и пассажирских конвейеров и утверждены Техническим комитетом ISO/TC 178, подкомитет WG5. Величины показателей могут меняться в зависимости от применения и технических характеристик изделия.

Среднее количество пассажиров, перевозимых эскалатором или пассажирским конвейером в сутки (N), может быть определено по таблице А.1.1.

Примечание - В настоящем стандарте расчетным периодом времени приняты сутки. Допускается использовать другие расчетные интервалы времени.

А.2 Метод оценки энергопотребления по базовым значениям показателей

Оценка энергопотребления эскалатора или пассажирского конвейера определяется суммарным потреблением энергии E_сумм, включающим общее энергопотребление изделия E_общ и энергопотребление вспомогательного оборудования E_всп.

Общее энергопотребление изделия определяется по формуле

А.3 Метод оценки энергопотребления по измеренным значениям показателей

Оценка энергопотребления эскалатора или пассажирского конвейера определяется суммарным потреблением энергии E_сумм, включающим общее энергопотребление изделия E_общ и энергопотребление вспомогательного оборудования E_всп по формулам, приведенным в А.2, в которых базисные значения потребляемой мощности из таблицы А.1.2 заменены измеренной мощностью P_ожид (в режиме ожидания), P_авто (в режиме автоматического пуска), P_{V мал} (в режиме работы с малой скоростью), P_X (в ненагруженном состоянии).

Кроме того, измерению подлежит мощность вспомогательного оборудования P_всп.

Энергопотребление эскалатора или пассажирского конвейера при транспортировании пассажиров E_пасс определяется по формулам таблицы А.1.3.
