"ГОСТ Р МЭК 61386.25-2015. Национальный стандарт Российской Федерации. Трубные системы для прокладки кабелей. Часть 25. Устройства для крепления труб"
(утв. и введен в действие Приказом Росстандарта от 20.11.2015 N 1908-ст)

1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1908-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 61386-25:2011 "Трубные системы для прокладки кабелей. Часть 25. Частные требования. Устройства для крепления труб" (IEC 61386-25:2011 "Conduit systems for cable management - Part 25: Particular requirements - Conduit fixing devices", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей. Часть 1. Общие требования".

Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.

Подпункты, таблицы и рисунки, являющиеся дополнением МЭК 61386-1, нумеруются, начиная с 101.

Применяют МЭК 61386-1 раздел 1 со следующими заменами и дополнениями:

Заменить в первом параграфе слова "трубная арматура" на "трубная арматура и устройства для крепления труб".

Настоящий стандарт определяет требования и испытания для устройств крепления труб, используемых для поддержания и/или фиксации труб для прокладки кабелей.

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

Применяют МЭК 61386-1, раздел 2, со следующим дополнением:

ИСО 4287, Geometrical product specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)

В настоящем стандарте применены термины и определения по МЭК 61386-1, раздел 3, а также следующие термины с соответствующими определениями:

3.101 устройство для крепления труб (conduit fixing device): Устройство для удержания трубы (труб), установленное с промежутками вдоль трубы. Конструкция устройства для крепления труб должна обеспечивать надежное крепление к монтажной поверхности.

3.102 металлическое устройство для крепления труб (metallic conduit fixing device): Устройство крепления труб, состоящее только из металла.

3.103 неметаллическое устройство для крепления труб (non-metallic conduit fixing device): Устройство крепления труб, состоящее только из неметаллического материала.

3.104 композитное устройство для крепления труб (composite conduit fixing device): Устройство крепления труб, включающее металлические и неметаллические материалы.

3.105 удержание (retention): Ограничение поперечного и/или осевого перемещения трубы.

Применяют МЭК 61386-1, раздел 4, со следующими изменениями:

Подразделы 4.1 - 4.3 изложить в редакции:

4.1 Устройства для крепления труб должны быть сконструированы и изготовлены так, чтобы обеспечить их надежную работу при нормальной эксплуатации.

4.2 Устройства для крепления труб должны выдерживать усилия, которые могут возникнуть в процессе транспортировки, хранения, рекомендованного метода монтажа и эксплуатации.

Применяют МЭК 61386-1, раздел 4, со следующими изменениями:

Подразделы 5.1, 5.4, 5.5 изложить в редакции:

5.1 Испытания в соответствии с данным стандартом являются типовыми. Устройства для крепления труб с одинаковой классификацией, отличающиеся только цветом, считаются одним и тем же типом изделия, поэтому испытываются образцы только одного цвета.

Устройства для крепления труб испытываются как часть трубопроводной системы.

В случае применения устройств для крепления труб, регулируемых в соответствии с размером труб, устройство для крепления труб должно быть испытано для наименьшего и наибольшего размеров.

5.4 Образцы неметаллических и композитных устройств для крепления труб должны быть выдержаны не менее 240 ч при температуре (23 +/- 2) °C и относительной влажности от 40% до 60%. Все испытания выполняются сразу после этого.

5.5 Если не указано иное, образцы для каждого испытания должны быть чистыми и новыми. Должно быть обращено внимание на инструкцию изготовителя, особенно, если для выполнения соединения требуется приложить усилие.

Подразделы 5.6 и 5.9 МЭК 61386-1 не применяют.

Применяют МЭК 61386-1, раздел 6, со следующими изменениями и дополнениями:

Пункты 6.1.1, 6.1.3, 6.1.4 и 6.1.5 МЭК 61386-1 не применяют.

Раздел 6 дополнить пунктами 6.1.101 и 6.1.102:

6.1.101 Степень сопротивления поперечной нагрузке

1 Легкая

2 Средняя

3 Тяжелая

6.1.102 Степень сопротивления осевой нагрузке

1 Не регламентирована

2 Регламентирована изготовителем

Пункт 6.2.2 изложить в редакции:

6.2.2 Верхний предел диапазона температур

Подраздел 6.3, пункты 6.4.1 и 6.4.2 МЭК 61386-1 не применяют.

Применяют МЭК 61386-1, раздел 7, со следующими изменениями:

Подраздел 7.1 и 7.2, пункты 7.1.1 и 7.1.2 изложить в редакции:

7.1 На каждом устройстве для крепления труб должно быть указано:

- изготовитель или ответственный продавец или торговая марка или опознавательный знак,

- опознавательный знак изделия, который может быть, например, каталожным номером, символом и т.п., таким способом, которым он может быть идентифицирован в технической документации изготовителя или ответственного продавца.

7.1.1 Изготовитель должен нести ответственность за указание о соответствии устройств для крепления труб условиям применения в пределах трубной системы соответствующей серии стандартов МЭК 61386.

7.1.2 Изготовитель должен указать в технической документации классификацию в соответствии с разделом 6 и всю информацию, необходимую для надлежащей и безопасной транспортировки, хранения, монтажа и эксплуатации.

7.2 Устройство для крепления труб должно быть промаркировано в соответствии с 7.1 по возможности на изделии, но там, где это затруднительно, маркировка может быть на бирке (этикетке), приложенной к изделию, или на самой маленькой упаковке.

Подразделы 7.3 и 7.4 МЭК 61386-1 не применяют.

Применяют МЭК 61386-1, раздел 8, со следующими изменениями:

Раздел 8 изложить в редакции:

Устройства для крепления труб должны обеспечивать крепление труб одного диаметра или диапазона диаметров, указанных изготовителем или ответственным продавцом.

Применяют МЭК 61386-1, раздел 9, со следующими изменениями:

Подразделы 9.1 и 9.2 изложить в редакции:

9.1 В устройстве для крепления труб не должно быть никаких острых краев, заусенцев или поверхностных выступов, которые могут повредить трубную систему или нанести травму монтажнику или пользователю.

9.2 Средства крепления должны быть разработаны так, чтобы противостоять механическим усилиям, появляющимся во время монтажа и нормальной эксплуатации.

Винты, если таковые имеются, используемые для сборки устройств для крепления труб, при правильной установке, не должны повреждать компоненты трубной системы.

Подразделы 9.5 и 9.6 МЭК 61386-1 не применяют.

Применяют МЭК 61386-1, раздел 10, со следующими изменениями и дополнениями:

Пункты 10.1.1 и 10.1.2 изложить в редакции:

10.1.1 Устройства для крепления труб должны обладать соответствующей механической прочностью.

10.1.2 Соответствие проверяется путем испытаний, определенных в 10.3, 10.101 и 10.102.

10.2 Испытания на сжатие

Пункт 10.3.1 изложить в редакции:

10.3.1 Двенадцать сборок устройства для крепления труб и стальной оправки или трубы подвергают испытанию на удар посредством установки, приведенной на рисунке 2.

Производственный допуск оправки должен быть (⁰_-0,02) мм для размера до 20 мм включительно и (⁰_-0,03) - при размере более 20 мм.

10.3.2 Заменить последний параграф:

Испытание должно проводиться на самой слабой части устройства для крепления труб.

Пункт 10.3.3 изложить в редакции:

10.3.3 После испытания оправка или труба должны остаться в устройстве для крепления трубы, без каких либо признаков повреждений, при этом не должно быть никаких трещин, видимых невооруженным глазом.

По крайней мере девять из двенадцати образцов должны пройти испытания.

10.4 Испытание на изгиб

10.5 Испытание на эластичность

10.6 Испытание на разрушение

10.7 Испытание на растяжение

10.8 Испытание нагрузкой

Раздел 10 дополнить подразделами 10.101 и 10.102:

10.101 Испытание при поперечной нагрузке

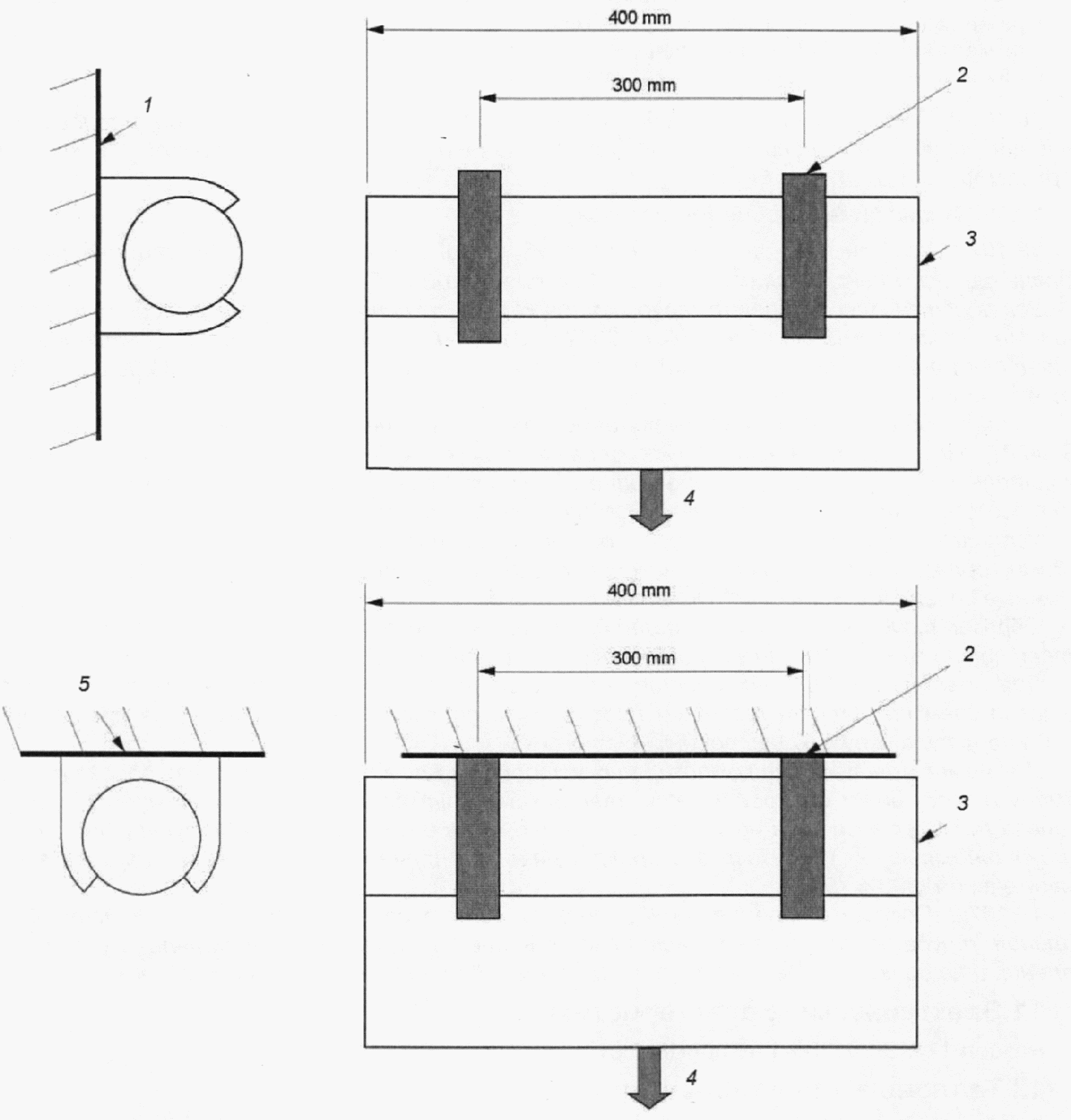

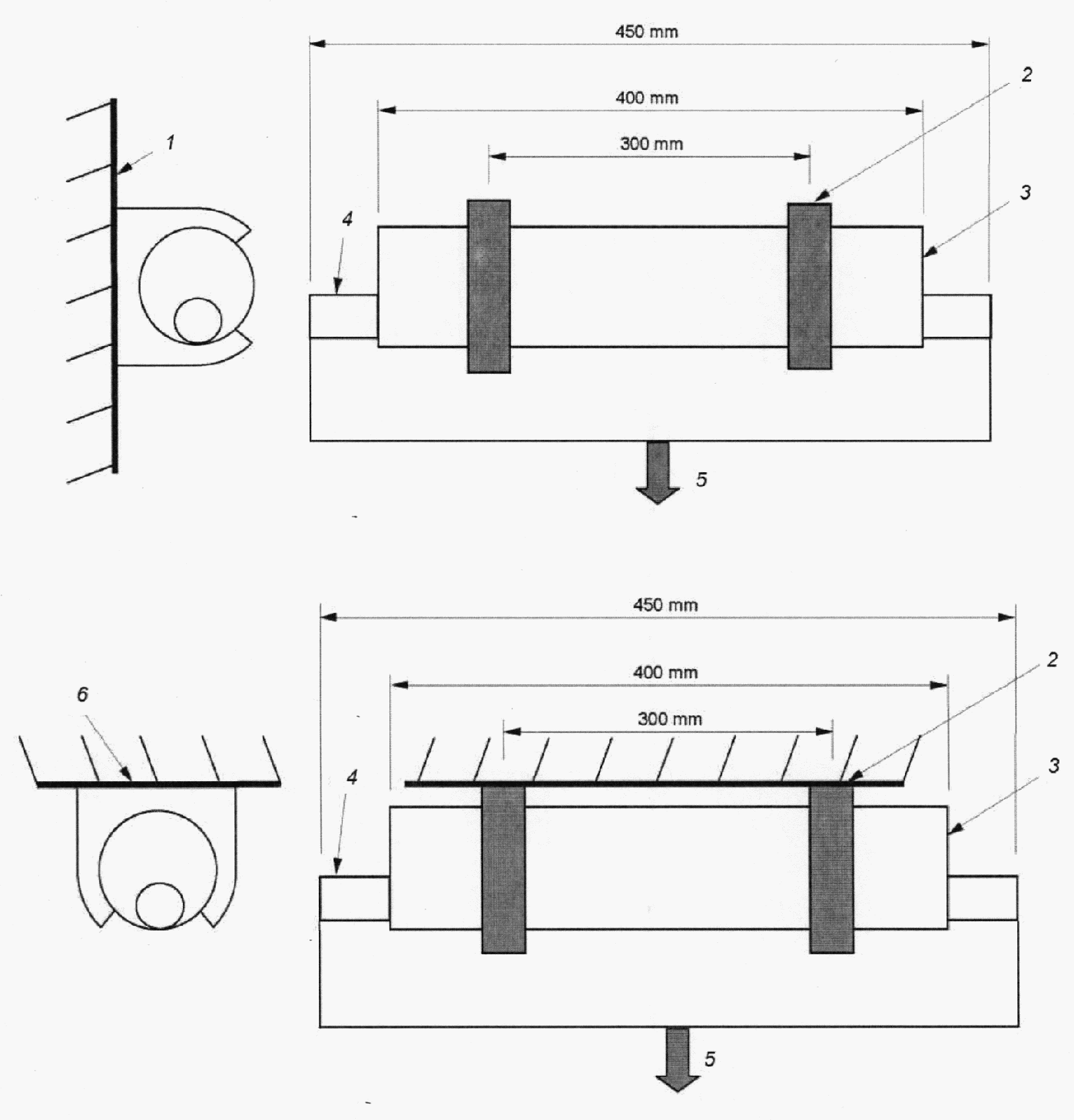

10.101.1 Два устройства для крепления труб монтируются с оправкой, как приведено на рисунке 101 или с трубой соответствующей длины, как приведено на рисунке 102.

У стальной оправки должна быть шероховатость поверхности 7 мкм Ra в соответствии с ИСО 4287. Производственный допуск оправки должен быть (⁰_-0,02) мм для размера до 20 мм включительно и (⁰_-0,03) - при размере более 20 мм.

10.101.2 Для металлических устройств для крепления испытательная нагрузка заявляется изготовителем или ответственным продавцом и прикладывается плавно, на время (300₀⁺¹⁰) с при температуре окружающей среды.

10.101.3 Для неметаллических и композитных устройств для крепления типовая сборка помещается в камеру с воздушным обогревом. Испытания проводят после того, как температура в камере достигла и поддерживается на уровне заявленной максимальной температуры согласно таблице 2 с погрешностью (_-2⁺²) °C. Нагрузка прикладывается плавно на время (60₀⁺⁵) мин.

10.102 Испытание при осевой нагрузке

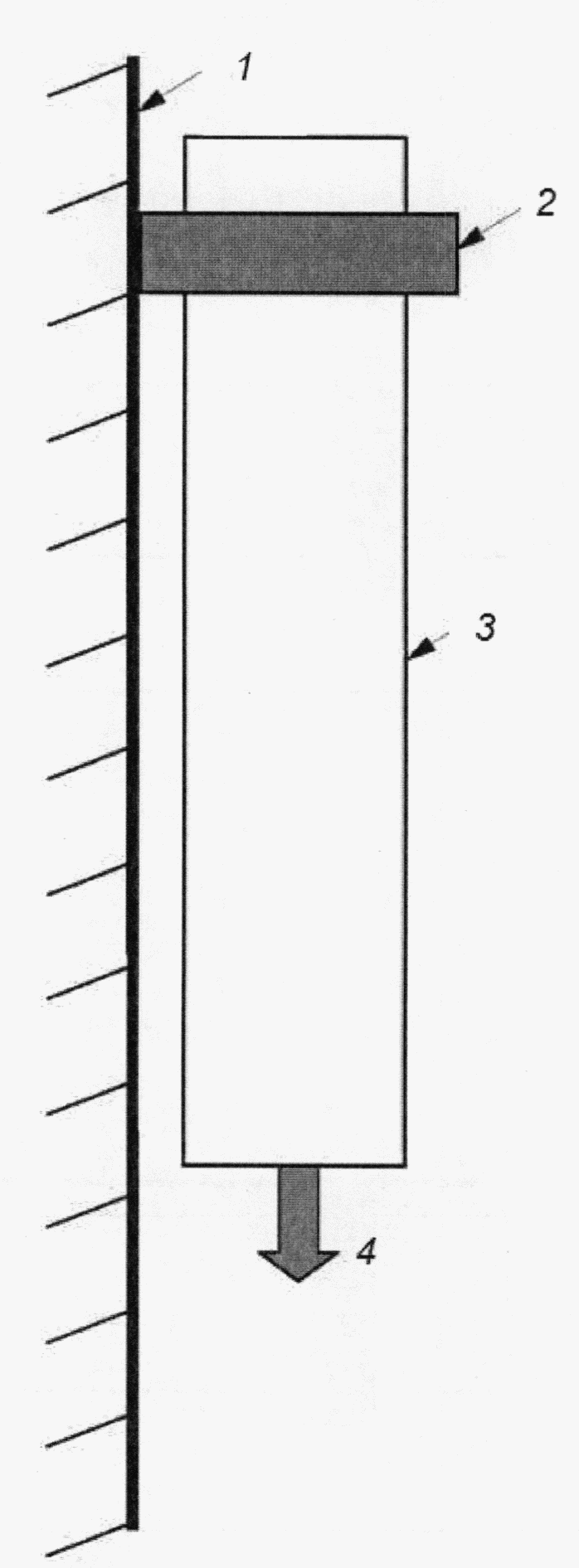

10.102.1 Устройства для крепления труб, предназначенные для фиксации труб в осевом направлении, испытываются согласно 6.1.102, следующим образом:

У стальной оправки должна быть шероховатость поверхности 7 мкм Ra в соответствии с ИСО 4287. Производственный допуск оправки должен быть (⁰_-0,02) мм для размера до 20 мм включительно и (⁰_-0,03) - при размере более 20 мм. Оправка соединяется с устройством крепления труб в соответствии с инструкциями изготовителя и рисунком 103.

Для неметаллических и композитных устройств для крепления типовая сборка помещается в камеру с воздушным обогревом. Испытания проводят после того, как температура в камере достигла и поддерживается на уровне заявленной максимальной температуры согласно таблице 2 с погрешностью (_-2⁺²) °C. Нагрузка прикладывается плавно. Затем осевая нагрузка выдерживается в течение (300 +/- 10) с.

10.102.2 После испытания труба должна остаться зафиксированной в устройстве для крепления, труба не должна переместиться больше чем на 2 мм относительно устройства для крепления и не должно быть никаких повреждений, видимых невооруженным глазом.

Раздел 11 МЭК 61386-1 не применяют.

Раздел 12 МЭК 61386-1 не применяют.

Применяют МЭК 61386-1, раздел 13, со следующими изменениями:

Раздел 13 дополнить:

Если устройства для крепления труб задекларированы, как не распространяющие горение, то они проходят испытания раскаленной проволокой с температурой 650 °C, как трубная арматура.

Применяют МЭК 61386-1, раздел 14, со следующими изменениями:

14.1.2 Степень защиты от проникновения твердых тел

Не применяют.

14.1.3 Степень защиты от проникновения воды

Не применяют.

Применяют МЭК 61386-1, раздел 15.

Рисунки

Применяют МЭК 61386-1, раздел Рисунки, с дополнением:

Примечание - В приложении А приведены классификационные коды для заявленных характеристик устройств для крепления труб, которые могут быть включены в техническую документацию изготовителя.
